Как прокачать теплый пол водяной: заполнение, проверка-опрессовка, пуск и слив

заполнение, проверка-опрессовка, пуск и слив

Водяной теплый пол — специфическая система и у незнакомого с ней человека возникает масса вопросов, которые касаются запуска и эксплуатации. Даже такой простой, казалось бы, процесс, как заливка теплоносителя, в случае с водяным теплым полом далеко не прост. А нужны еще опрессовка, слив системы и ее промывка. Обо всех этих операциях и способах их проведения читайте ниже.

Куда и когда заливать теплоноситель

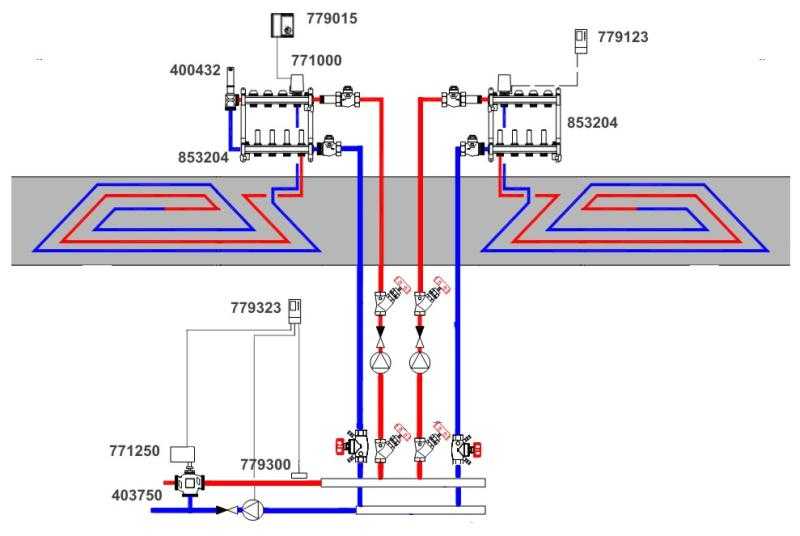

Способ подачи теплоносителя зависит от строения вашей системы. Если предусмотрено использование водопроводной воды, есть специальный кран, открывающий подачу. Для залива других жидкостей в подающей части коллектора должен быть специальный наконечник с запорным краном, к которому подключается специальное опрессовочное устройство, которое можно использовать и для залива теплоносителя. Эти аппараты бывают ручными, бывают автоматическими. В принципе, устройство можно не покупать, а взять на прокат в специализированном магазине. Но если вы будете использовать в качестве теплоносителя воду, то пользоваться им придется ежегодно (менять воду в теплых полах нужно перед каждым сезоном), так что в этом случае можно подумать о покупке.  Видео, в котором представитель одной из фирм рассказывает об опрессовочниках, расположено внизу страницы. Если интересно — посмотрите. Для спуска системы на выходном коллекторе тоже должен быть специальный кран.

Вне зависимости от того, вверху или внизу находится подающий коллектор, подаем теплоноситель через запорный кран подачи

Перед тем, как заливать теплоноситель, теплый пол нужно промыть проточной водой. Внутри неизбежно есть смазочные материалы, составы, которые использовались при производстве составляющих системы. Скорее всего, в трубы на стадии монтажа попали стружки, мелкие обрезки и другой мусор. Потому  промывка — обязательный этап. Для этого несколько раз систему заполняют водой, а потом сливают. После того как вода сольется абсолютно чистой, можно считать промывку законченной.

Кроме первого пуска системы, промывка обязательна перед каждой сменой теплоносителя. Если используется вода (мягкая или дистиллированная), замена происходит ежегодно. При использовании антифризов нужно придерживаться рекомендаций производителя. Кто-то рекомендует менять теплоноситель каждые 2-3 сезона, а кто-то раз в 10-15 лет (есть и такие составы). Но промывать систему водой перед каждой сменой теплоносителя обязательно.

Тестовый запуск водяного пола или опрессовка

После того как система собрана, перед заливкой стяжки, водяной пол нужно проверить на работоспособность. Так можно будет устранить недочеты, которые могли быть допущены при монтаже. Для этого сначала трубы водяного пола нужно промыть, хорошо слить, затем заполнить тем теплоносителем, который будет использоваться.

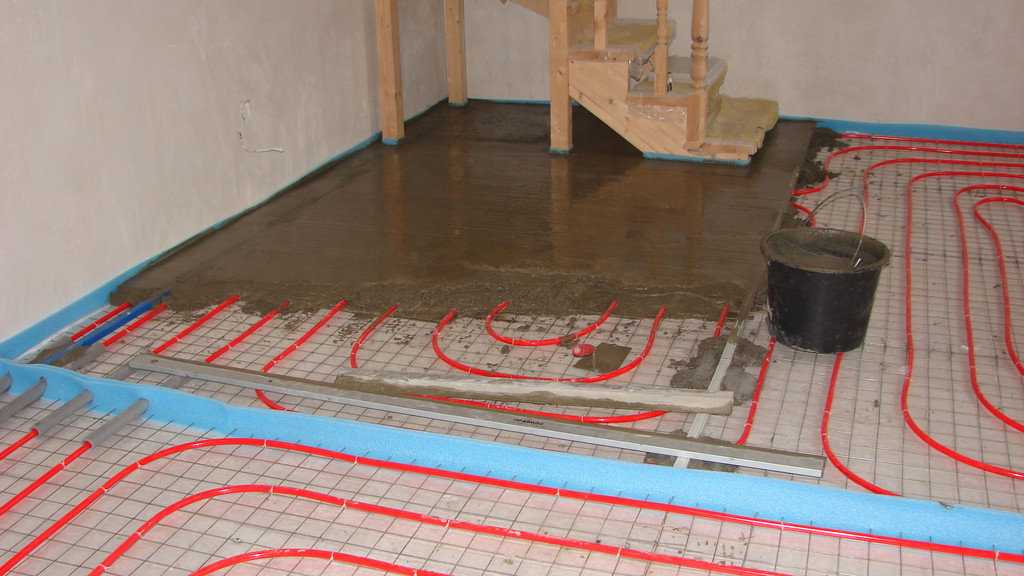

Перед стяжкой сливать систему не нужно: раствор укладывают при заполненных трубах, чтобы они приняли «рабочие» размеры.

Есть три метода проверки работоспособности системы и выявления недочетов монтажа:

Выбирать вам, но запуск системы при повышенном давлении без стяжки может привести к тому, что трубы вырвет из гнезд. Это если использовали монтажные ленты или одиночные крепежи. Чтобы такого не случилось, можно пред тестовым запуском установить маяки для стяжки, с определенным шагом закрепить их небольшими участками раствора. Проводить опрессовку нужно после схватывания раствора, удерживающего направляющие. Получится своеобразный каркас, который будет придерживать трубы, потому они не вырвутся из гнезд. Не помешают ли направляющие устранению неисправностей? Нет. Если трубы при укладке не перегибали, бухту раскатывали, то трубы у вас целые и в этой части никаких проблем не будет. Если и могут возникнуть утечки, то в месте соединения труб и коллектора, в обвязке котла.

Делать каркас нужно, если использовали самофокусирующиеся системы крепежа. Если привязывали трубы к сетке — проблем не бывает.

Теперь о том, как тестировать систему каждым из методов.

Первый способ — прогонка на рабочих температурах. Выводить систему на рабочую температуру нужно постепенно, начиная с 20оС. Через несколько часов поднимая ее на 5оС. Все это время нужно следить за стыками, соединениями, контурами. При обнаружении протечек останавливать систему, сливать, устранять неисправности,  снова заполнять и тестировать. После выхода на проектную температуру теплоносителя, оставить систему на 2-3 дня. Если никаких повреждений не выявлено, можно заливать стяжку (охладив предварительно теплоноситель).

Ручное устройство для опрессовки систем водоснабжения, при помощи которого закачивают теплоноситель в систему теплого пола

Второй способ: при избыточном давлении. Здесь все несколько проще: заполнив систему «рабочим» теплоносителем, создаете давление в 1,5-2 раза превышающее рабочее и оставляете на сутки. Если в системе из PERT или PEX падение давления за это время не превысило 1,5 Бара, течи нет — можно заливать пол. Если недочеты есть, все точно также как и при выходе на температуру: останавливаете систему, сливаете, устраняете поломки, заполняете, тестируете.

Третий способ сухой опрессовки применяется если залить теплоноситель по какой-то причине невозможно или для особых случаев. Тогда при помощи компрессора закачивают в систему воздух. Но создавать в этом случае придется давление, которое в 2-3 раза превышает рабочее. Этот метод не вполне надежен, особенно если эксплуатировать теплый пол будете с антифризом. «Незамерзайки» отличаются повышенной текучестью. Потому желательно проверить систему перед заливкой стяжки именно с рабочей жидкостью. Тем более что заливать стяжку нужно на заполненных трубах, а воздух для этого подходит слабо.

При испытании с давлением выше 4 Бар спускные краны-воздухоотводчики нужно закрывать, потому что через некоторое время начнет из них выходить вода или теплоноситель.

Еще о том, какой метод проверки применяют с какими трубами. Для металлопластиковых труб рекомендована проверка холодной водой с повышенным давлением (6 Бар). Если за сутки в системе давление не упало, значит система надежна и можно заливать раствор или укладывать листы основания при использовании настильных систем.

Автоматический опрессовщик все делает сам вам лишь нужно контролировать

Опрессовка системы из сшитого полиэтилена проходит по-другому. Сначала трижды систему проверяют на холодной воде при высоком давлении. Тестовое давление — в два раза выше рабочего, но самое низкое — 6 Бар. Доводите давление в системе до 6 Бар, после чего оно начинает падать. Систему оставляете на пол часа, затем поднимаете давление до 6 Бар повторно, и через пол часа еще раз (всего 3 раза). После этого поднимаете давление до опрессовочного (в два раза выше рабочего) и оставляете на сутки. Если за это время падение давления незначительное (меньше 1,5 Бар) и следов течей нет, тестирование пройдено успешно.

Но это еще не все. По стандартам Германии (в этой стране самые жесткие требования по безопасности строительных технологий и материалов) после проведения опрессовки на холодной воде, требуется еще прогонка системы на рабочих температурах. Плавно выведите систему на рабочую температуру и оставьте на несколько суток. После успешного прохождения всех тестов можно с уверенность сказать, что система надежна.

Как залить теплоноситель

Перед заливкой теплого пола нужно закрыть все вентили коллекторного узла, подсоединить шланг ко входному наконечнику. Если собрались систему промывать, то к выходному наконечнику также лучше присоединить шланг, второй конец которого завести в канализацию, емкость или в сливную яму.

Начинают заливку с одной петли. На этом контуре открываются вентили (все остальные закрыты), он заполняется, выпускается воздух (шипят спускные клапаны-воздухоотвочики). Включаете насос на непродолжительное время. Снова начинают шипеть воздухоотводчики, насос выключили. Дождались, пока выйдет весь воздух, снова включили насос. Повторяете до тех пор, пока воздух перестанет выходить, затем  приступаете к заполнению следующей петли.

Заливать теплоноситель в систему теплого пола нужно через соответствующий вход коллектора

Перед заправкой другого контура, вентили заполненного закрываются. Процесс повторяется до тех пор, пока не будут заполнены все петли теплого пола. Потом все вентили (входные и выходные) рабочих контуров открываются, вода (или другой теплоноситель) прокачивается до полного удаления воздуха. Система готова к тестированию или запуску.

Как запустить теплый пол

Теплый пол выводится на рабочую температуру теплоносителя за несколько дней. Сначала выставляете температуру подачи 20-25оС. Потом каждые сутки поднимаете ее на 5-10оС. На 5оС увеличить температуру можно, если используется антифриз, на 10оС — при использовании воды. Также скорость увеличения температуры зависит от размера разогреваемой площади. Если площадь невелика и массив стяжки небольшой, то можно выходить на заданный режим быстрее. Но это тот случай, когда лучше не спешить: при неравномерном и быстром прогреве стяжка может потрескаться, а при использовании незамерзающих жидкостей они могут перегреться, что сразу приведет к выходу системы из строя.

Как слить воду из контуров

Особенность водяного теплого пола состоит в том, что у него при правильной укладке нет нижней точки и крана там тоже нет. Потому для слива системы придется пользоваться компрессором. Он подключается ко входному (подающему) коллектору (не перепутайте, именно ко входному). Если коллекторный узел у вас заводской сборки, то на нем стоят специальные устройства, предотвращающие обратный ход теплоносителя. И если вы компрессор подключите к коллектору «обратки», то теплоноситель не спустите, зато можете повредить узел.

Итак, на подающем коллекторе, на специальном вентиле для залива воды снимаете воздухоотводчик,  и, прикрутив на его место переходник, подключаете выход компрессора. На обратном коллекторе к сливному вентилю подключаете шланг, который выводите в ведро или в канализацию.

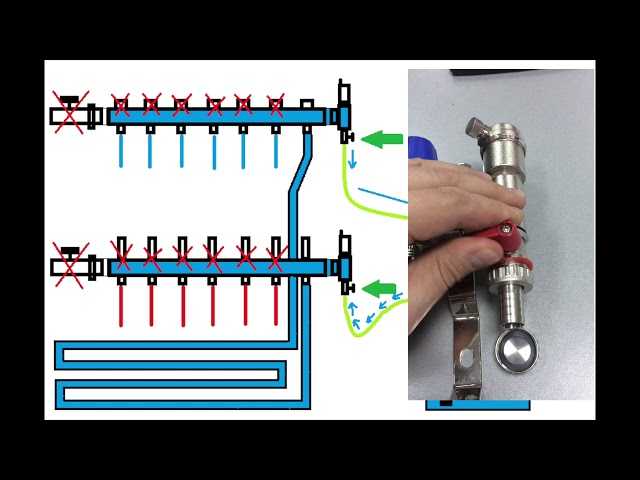

Как выглядят элементы коллектора, которыми нужно будет манипулировать при сливе/заливе теплоносителя

Оставляете открытыми запорные вентили только одной петли теплого пола. Включаете компрессор, вода начинает выходить под давлением (придерживайте сливной шланг). Компрессор оставляете включенным до тех пор, пока не пойдет воздушно-капельная взвесь. Тогда его отключаете, закрываете вентили слитого контура, открываете запорную арматуру следующего и снова включаете компрессор. Так, поочередно открывая запорную арматуру, сливаете воду со всех контуров.

Так как протяженность контуров бывает значительной, то на стенках остается значительное количество жидкости. Ее требуется удалить повторно. То есть через несколько часов процедуру повторите. Только тогда можно сказать, что теплоноситель теплого пола слит полностью.

Итоги

Эксплуатация системы водяного подогрева — несложная задача, но требующая времени. Все что требуется — «заправить» пол выбранным теплоносителем и постепенно вывести систему на рабочие температуры. Периодичность смены теплоносителя зависит от его типа: если залита вода, нужна замена каждый год (перед началом сезона), если использовали незамерзающую жидкость, то замена (слив, промывка и залив) производится один раз в 3-5 лет.

запуск, рабочее давление в системе, как заполнить систему, первый запуск, как опрессовать теплый пол воздухом, как проверить, как слить

Содержание:

Нюансы заполнения системы теплоносителем
Тестовый пуск водяного пола
Процесс заправки теплоносителя
Последовательность запуска
Слив воды из контуров
Видео

В последние годы теплый пол стал более востребованным у владельцев загородных домов. Но его первое включение является ответственной процедурой. Не все хозяева объектов недвижимости знают, как запустить теплый водяной пол правильно. Ввод его в эксплуатацию состоит из нескольких этапов.


Нюансы заполнения системы теплоносителем

Прежде всего, перед первым запуском обогрева напольного покрытия следует организовать циркуляцию жидкости по отопительным контурам и выгнать воздушные пробки.

То, каким способом будет производиться подача теплоносителя, находится в зависимости от особенностей устройства конкретной системы. Если планируется использовать водопроводную воду, то для этого специально устанавливают кран, которым открывают ее поступление.

Когда нужно залить другие жидкости, тогда задействуют наконечник с запорным краном, находящийся в коллекторе, в его подающей части. К нему подключают опрессовочное оборудование, которое используют, в том числе, и для заливки рабочей среды в систему. Выпускают такие приборы ручного и автоматического типа.

Опрессовочный аппарат можно не приобретать, а взять в аренду в специализированном магазине. Но, когда теплоносителем является вода, для системы теплого пола его приходится применять ежегодно перед стартом отопительного сезона с целью замены рабочей среды. Возможно, тогда лучше приобрести данное устройство. Для запуска оборудования на выходном коллекторе должен иметься специальный кран.

До того как заполнить систему теплого пола теплоносителем, ее промывают проточной водой. После завершения монтажных работ внутри нее остается смазка и другие материалы, из которых производились элементы теплоснабжающей конструкции. Часто в трубы при их укладке попадает мелкая стружка и строительный мусор.


По этой причине промывка является обязательным мероприятием. С этой целью систему несколько раз наполняют водой и затем ее сливают. После того как жидкость становится чистой, промывка считается завершенной.

Помимо первого запуска теплого водяного пола, данную процедуру необходимо выполнять перед каждой заменой теплоносителя. При использовании мягкой или дистиллированной воды, данное мероприятие осуществляют ежегодно.

Если применяется антифриз, следует придерживаться инструкций, которые дают производители. Некоторые из них указывают на необходимость замены теплоносителя каждый второй – третий сезон, а кто-то один раз в течение 10-15 лет.

Но выполнять промывку системы перед этим следует обязательно.

Тестовый пуск водяного пола

После завершения сборки системы до заливки стяжки ее проверяют на работоспособность. Благодаря этой процедуре имеется возможность устранить недоделки, допущенные при монтаже. Контуры промывают, а потом заполняют теплоносителем, который будет находиться в системе.

Перед тем, как делать стяжку, сливать жидкость из труб не следует, ее укладывают при заполненных трубопроводах, чтобы они находились в рабочем состоянии.

Существует три способа, как перед заливкой проверить теплый пол и выявить недостатки:

  • систему выводят на рабочие температуры и оставляют так на несколько суток;
  • протестировать в условиях избыточного давления на холодном теплоносителе;
  • выполнить опрессовку воздухом.

Выбор метода проверки зависит от личных предпочтений владельца объекта недвижимости, но запуск системы при повышенном давлении без бетонной стяжки может завершиться тем, что трубы вылетят из гнезд. Это происходит в случае использования монтажных лент или одиночных крепежных элементов. Желательно установить терморегулятор для водяного теплого пола, что позволит экономить ресурсы.


Чтобы этого не допустить, перед пробным запуском с конкретным шагом устанавливают маяки для стяжки и закрепляют их небольшими порциями раствора. Выполнять опрессовку можно после того, как цемент, удерживающий направляющие, схватится. Получается некое подобие каркаса, придерживающего трубы, и в итоге они остаются в гнездах.

Направляющие не помешают устранять недостатки. Если в процессе укладки трубы не перегибались, бухта раскатывалась, то трубопроводы целые и с ними проблем не возникнет. Утечки могут появиться только в месте состыковки труб с коллектором или в обвязке нагревательного котла.

Следует сооружать каркас в том случае, когда использовались самофокусирующиеся крепежные системы. Если трубы фиксировали к сетке, проблемы не возникают.

Тестирование системы при помощи каждого метода выполняют в определенной последовательности:

  1. Первый вариант – прогонка в условиях рабочих температур. Систему выводят в нужный температурный режим постепенно, начиная с 20 градусов и поднимая ее до 50 градусов. В это время наблюдают за контурами, местами стыков и соединений. В случае появления протечек систему останавливают, сливают жидкость, ликвидируют неисправности, ее снова заполняют и вновь тестируют. После вывода рабочей среды на требуемую температуру теплый пол оставляют на 2 – 3 дня. Если нет повреждений, стяжку заливают, заранее охладив теплоноситель.
  2. Второй вариант – проверка в условиях повышенного давления. Выполнять его проще. Конструкцию заполняют рабочей средой, создают давление, которое в 1,5 – 2 раза превышает рабочее давление в системе теплого пола, и ожидают сутки. Если падение данного параметра в контурах из продукции PERT или PEX не превысит 1,5 Бара, это означает, что нет протечек и стяжку можно делать. При наличии недостатков проводят комплекс мероприятий, описанных в первом методе тестирования.
  3. Третий вариант – сухая опрессовка, которую применяют, если невозможно использовать теплоноситель. В этом случае в систему компрессором закачивают воздух. Но в данной ситуации приходится создавать давление, в 2 – 3 раза превышающее рабочие параметры. Нужно знать, как опрессовать теплый пол воздухом, поскольку этот способ не считается надежным, особенно, когда в качестве теплоносителя задействуют антифриз. Поэтому специалисты советуют осуществлять проверку с рабочей жидкостью, а, тем более, что стяжку заливают при заполненных жидкостью трубах.

Когда испытание выполняют при давлении свыше 4 Бар, необходимо закрыть спускные краны-воздухоотводчики. Дело в том через время из них начинает вытекать жидкость.


Каждый вышеописанный способ тестирования применяют для определенного вида трубной продукции. Например, для труб из металлопластика используют проверку холодной водой при давлении, равном 6 Бар. Если в течение суток данный показатель не понизился, это означает, что систему можно заливать смесью с цементом или монтировать листы основания, когда обустраивают настильную систему.

Опрессовку конструкции из сшитого полиэтилена выполняют иначе. Сначала 3 раза ее поверяют на холодной жидкости под высоким давлением. Величина тестового показателя должна быть в 2 раза выше рабочего, но не менее 6 Бар. Его доводят до 6 бар, потом оно начинает снижаться.

Через 30 минут давление в системе вновь поднимают до 6 Бар, через полчаса процедуру опять повторяют. Так поступают 3 раза. Далее давление увеличивают до опрессовочного (оно в 2 раза больше рабочего) и оставляют на 24 часа. Если за этот период падение будет незначительным – менее 1,5 Бар – и следа протечек нет, тогда проверка успешно завершена. Необходимо получить акт опрессовки после завершения работ.


Кстати, согласно стандартам, действующим в Германии – именно на территории этой страны существуют наиболее жесткие требования относительно безопасности применения строительных технологий и материалов – после завершения опрессовки на холодной воде, нужно прогонять систему в условиях рабочих температур.

Для этого отопительное оборудование выводят плавно на требуемый температурный режим и оставляют на несколько суток. Если успешно пройдены все тесты, это означает, что система надежна, можно делать стяжку и приступать к запуску теплого пола.

Процесс заправки теплоносителя

До заполнения водяного пола с обогревом теплоносителем, на коллекторном узле закрывают все вентили, шланг подсоединяют к входному наконечнику. Когда планируется промывка системы, то и на выходном отверстии устанавливают шланг, противоположный конец которого заводят в канализационную систему, сливную яму или в специальную емкость.

Заливку начинают с первой петли, для чего открывают вентили на этом контуре, а все остальные оставляют закрытыми. Трубы заполняют жидкостью, выпускают воздух, в результате чего в клапанах-воздухоотводчиках раздается шипение.


На короткий период включают насос, снова раздается шум клапанов, после чего его выключают. Далее ожидают, пока полностью не выйдет воздух, и снова включают насосное оборудование. Процесс повторяют, пока не будут ликвидированы все воздушные пробки и приступают к заполнению второй петли.

Перед началом заливки второго контура вентили уже наполненного закрывают. Процедуру выполняют, пока все петли системы не окажутся заполненными. Затем все входные и выходные вентили на контурах открывают, а теплоноситель прокачивают, пока не произойдет полное удаление воздуха. Теперь система подготовлена к тестированию или запуску водяного теплого пола.

Последовательность запуска

В течение нескольких дней систему водяного пола выводят на рабочий температурный режим. Сначала температуру подачи выставляют на отметке 20 – 25 градусов и потом каждый день повышают ее на 5 – 10 градусов. На 5 градусов ее увеличивают, если задействуют антифриз, а если воду, то на 10 градусов.


Кроме этого, скорость повышения температуры зависит от размера подогреваемой площади. Если у стяжки массив небольшой, то на нужный режим выходят раньше. Но при этом специалисты советуют не спешить, поскольку при быстром и неравномерном прогреве она покроется трещинами, а в случае применения незамерзающей жидкости может перегреться и вся система выйдет из строя.

Слив воды из контуров

Конструкция водяного пола при правильном монтаже не будет иметь крана и нижней точки. По этой причине задействуют компрессор. Перед тем, как слить теплый пол, этот аппарат подключают к подающему коллектору. Когда он заводской сборки, тогда на нем имеются устройства, препятствующие обратному движению теплоносителя.

На вентиле для залива жидкости, расположенном на подающем коллекторе, снимают воздухоотводчик и на это место прикручивают переходник, и подключают выход компрессора. К сливному отверстию на обратном коллекторе присоединяют шланг и выводят его в емкость или канализацию.


Открытыми остаются запорные вентили на одной петле. После включения компрессора жидкость начинает сливаться под давлением. Прибор не выключают, пока не появится воздушно-капельная взвесь. Только потом его отключают, закрывают вентили первого контура, открывают запорную арматуру следующей петли и вновь включают компрессор. В итоге сливают воду со всей системы.

Поскольку протяженность контуров бывает значительной, на их стенках остается немалое количество жидкости. Ее удаляют повторно, повторив вышеописанную процедуру через несколько часов.

После завершения монтажа и перед эксплуатацией нужно заправить систему теплоносителем и осуществить первый запуск теплого пола. Замену рабочей среды производят в зависимости от ее типа. Воду меняют каждый год, а незамерзающую жидкость один раз в течение 3 – 5 лет.


Использование тепловых насосов для теплых полов

Дата: 11 сентября 2018 г. – 13:10

Теплый пол или лучистое отопление пола становится все более популярным среди домохозяйств Киви благодаря своим многочисленным преимуществам. Полы с подогревом не только приятны для ходьбы, но и экономичны, удобны и энергоэффективны в эксплуатации.

В отличие от других методов отопления, лучистое отопление полов способствует подъему тепла через пространство посредством конвекции, а не вытеснению его вниз. Теплый пол может быть как водяным, так и электрическим. Мы сосредоточимся на первом.

Водяное отопление предполагает укладку сети труб на черный пол и циркуляцию теплоносителя по трубопроводу. Нагретая жидкость излучает тепло на ваши полы, равномерно и комфортно обогревая ваш дом. Гидравлическое отопление работает бесшумно, что является еще одним плюсом.

Жидкость можно нагреть различными способами: с помощью теплового насоса, с помощью ископаемого топлива или электричества с помощью бойлерной нагревательной установки. Тепловые насосы генерируют горячую воду при температуре около 40 oC , что идеально подходит для полов с подогревом. С другой стороны, газовые и жидкотопливные котлы нагревают воду до 65-85 или C, которые обожгут ваши ноги. Использование этих систем потребует смешивания горячей и холодной воды для снижения температуры до комфортного уровня, что крайне неэффективно.

Тепловые насосы типа «воздух-вода» берут тепло из окружающего/наружного воздуха и передают его воде через теплообменник в цилиндре. Некоторые системы тепловых насосов могут быть сконфигурированы для обеспечения части энергии, необходимой для нагрева воды для бытовых нужд.

С интеграцией теплового насоса ваша система напольного отопления получит возможность зонального управления. Это означает, что помещения можно обогревать по мере необходимости, что помогает сократить потребление энергии. Кроме того, тепловые насосы обеспечивают универсальность переключения между режимами нагрева и охлаждения для круглогодичного комфорта.

Тепловые насосы обычно потребляют меньше энергии для поддержания тепла при достижении заданной температуры. Некоторые устройства могут регулировать температуру с точностью до 0,5 o C. Когда существует большая разница между желаемой температурой и фактической температурой, некоторые тепловые насосы автоматически настраиваются на более высокую частоту для быстрого повышения температуры.

Современная технология тепловых насосов также имеет функцию интеллектуальной разморозки, которая позволяет ускорить восстановление за счет сокращения времени разморозки и увеличения времени нагрева. Это дополнительно повышает эффективность обогрева. А поскольку тепловые насосы рассчитаны на работу в зимнее время, они обычно имеют встроенную защиту от замерзания наряду с другими средствами защиты, такими как защита от реле протока воды, защита от перегрузки компрессора, защита от высокого/низкого давления.









Таким образом, полы с подогревом, работающие от теплового насоса, — это удобный и эффективный способ обогреть ваш дом.

Установка

Полы с подогревом часто интегрируются в конструкцию нового дома по практическим соображениям. Проложить трубы до укладки полов проще, чем достраивать их.

В существующих домах литье труб намного сложнее, так как на пути есть предметы мебели и фурнитура, а с некоторыми полами может быть трудно работать. Для приподнятых домов трубы можно модернизировать с помощью «диффузоров», расположенных под деревянным полом. Для полов из бетонных плит труба крепится к сетчатому профилю и покрывается бетонной стяжкой, которая может быть покрыта плиткой или ковровым покрытием.

Как вы понимаете, более сложная установка означает более высокие первоначальные затраты. Но если вы думаете о комфорте и долгосрочной экономии энергии, система подогрева пола с тепловым насосом может стоить инвестиций.

Для получения дополнительной информации или запросов, пожалуйста, свяжитесь с нами по телефону 0800 443 284.

Как выбрать насос для теплого пола?

Рециркуляционный насос для системы теплого пола или так называемый насос для смесительной группы теплого пола производится множеством поставщиков. Наиболее популярными брендами рециркуляционных насосов на местном уровне являются Wilo, Grundfos или Dab.

Независимо от поставщика, мы должны определить два очень важных параметра, которые определяют характеристики рециркуляционного насоса.

Каждый водяной насос имеет два параметра, определяющих его рабочую характеристику: расход и высота подачи. Скорость откачки выражается в кубических метрах в час, а высота откачки выражается в метрах водяного столба.

Что такое рециркуляционный насос с регулируемой скоростью?

Рециркуляционный насос представляет собой водяной насос с низким энергопотреблением, который постоянно работает в системе отопления или охлаждения под давлением. Его роль заключается в транспортировке теплоносителя от источника к потребителю. Новое поколение рециркуляционных насосов с регулируемой скоростью включает в свою конструкцию преобразователь частоты, который может изменять скорость вращения ротора в зависимости от потребности в большей энергоэффективности.

Как определить расход воды, необходимый для переноса большого количества энергии?
Определение расхода очень просто, мы должны использовать следующую формулу:

Расход м = Q / (c * dT)

где Q – мощность в Вт, dT – разница температур между обраткой/обраткой и c — константа со значением 1,163.

Таким образом, если мы намерены выбрать рециркуляционный насос для контура теплого пола и хотим транспортировать 3000 Вт при dT 5 градусов C, мы имеем расход Q = 3000 / (1,163 * 5) = 515 литров/ч. .

Если мы намереваемся транспортировать то же количество энергии для контура с нагревателями при dT 15 C, мы получаем расход Q = 3000 / (1,163 * 15) = 172 л/ч. Которые мы должны перевести в кубометры воды в час.

Как определить высоту откачки?

Это очень важный параметр, который следует учитывать. Правильное определение этого параметра не очень просто.

С этим параметром все гораздо сложнее. Много раз приходится слышать даже от так называемых «специалистов», что необходимая высота откачки равна высоте дома.

Следует иметь в виду, что в случае закрытых напорных систем высота установки не связана с высотой подачи рециркуляционного насоса, выраженной в метрах водяного столба.

Высота откачки – это фактически способность насоса проталкивать жидкость с давлением, достаточным для преодоления потерь давления жидкости на трение относительно труб, отводов, тройников, фитингов, клапанов, теплообменников и т. д. в самую дальнюю точку обратная/обратная установка.

Это также зависит от расхода, диаметра труб, температуры и плотности жидкости. №

Для бытового обогрева пола достаточно рециркуляционного насоса с доступным 6-метровым водяным столбом.

Чтобы точно узнать необходимую высоту откачки, необходимо иметь проект теплого пола.



Можно ли обогревать пол без насоса?

Отопление вообще невозможно без рециркуляционного насоса. Я думаю, что этот вопрос в основном относится к вопросу, находится ли насосная группа на распределителе теплого пола?

Нет необходимости использовать рециркуляционный насос, расположенный на распределителе, но я рекомендую использовать рециркуляционный насос большей мощности, а не насос конденсационного котла.

Если вы не используете дополнительный рециркуляционный насос, это может считаться ошибкой. Ошибки отопления верхнего этажа можно посмотреть здесь

Сколько тока потребляет рециркуляционный насос?

С 2016 года новые стандарты ErP в области энергоэффективности радикально изменились. Хотя рециркуляционные насосы потребляли относительно немного, здесь речь идет о бытовых. Мы особенно говорим о насосах, установленных на обычных тепловых электростанциях, эти насосы потребляют максимум 130 Вт в час.

На европейском уровне установлены миллионы рециркуляционных насосов, а совокупное потребление энергии неэффективными рециркуляционными насосами очень велико.

С 2016 года на рынке введено обязательство использовать высокоэффективные насосы, оснащенные частотным преобразователем. Рециркуляционные насосы нового размера могут потреблять не менее 3 Вт в час, в зависимости от размера.

Где лучше установить рециркуляционный насос?

Рециркуляционный насос может быть установлен как на подаче, так и на обратке.
