Как просверлить трубу под давлением: 2 способа врезаться в трубу под давлением со сваркой и без

Содержание

как врезать тройник в трубопровод под давлением, как правильно врезаться в стальную, пластиковую, чугунную, полиэтиленовую трубу

Содержание:

Согласование работ по врезке в водопровод
Основы проведения врезки
Последовательность выполнения врезки
Существующие виды хомутов
Подключение к магистральному трубопроводу
Смотровой колодец над местом врезки
Металлические трубы и подключение к ним
Работа с чугунными трубопроводами
Пластиковые трубопроводы и особенности врезки в них

Нередко возникает необходимость в расширении существующей системы подачи воды, что позволяет дополнить жилье новым сантехническим оборудованием или продлить контур в другие помещения. В статье речь пойдет о том, как осуществляется врезка в трубу водопровода, какие правила при этом нужно соблюдать и т.д.


Согласование работ по врезке в водопровод

Только с разрешения соответствующих органов можно начинать работу по врезке дополнительного трубопровода в централизованную систему водоснабжения. Важно оформить всю документацию до начала работ. Если всего этого не сделать, то можно понести административную и материальную ответственность за незаконность своих действий.

Итак, начинать процедуру врезки нужно с того, чтобы получить план конкретного участка для определения наличия различных инженерных коммуникаций, проложенных под землей. С данным документом можно направляться в водоканал и делать заявление о желании подключиться к центральной системе водоснабжения. При себе также необходимо иметь документы, указывающие на право владения конкретным домом или участком.


Технические параметры, о которых необходимо знать при подключении:

  • строго определенная точка врезки;
  • диаметр подключаемого трубопровода;
  • иные сведения, требуемые в соответствии с целью производимых работ.

Затем необходимо получить разрешение от санитарно-эпидемиологической службы. Со всеми вышеперечисленными документами можно приступать к разработке и подписанию проекта и сметы на проводимые работы.

Самостоятельное выполнение врезки в трубу без отключения водоснабжения строго запрещено, как и установка учетного оборудования. Для этих целей существуют специалисты, которых можно вызвать из соответствующей государственной или сертифицированной частной организации.


Также запрещена врезка в трубопровод следующих типов:

  • магистральные сети больших диаметров;
  • трубопроводы, в последствие не зацикленные с канализационным сливом;
  • прочие типы.

Основы проведения врезки

Определяющим фактором при выборе способа, которым будет производиться врезка, является материал, использованный при производстве центрального трубопровода. Обычно это пластик, металл, металлопластик или реже встречающийся чугун. Естественно, врезка невозможна без проделывания отверстия соответствующего диаметра, а значит, при его создании из трубопровода пойдет вода. Только при помощи специальных хомутных систем можно все сделать высококачественно.


Пара основных правил для выполнения врезки:

  1. Внутренний диаметр трубы, которая будет подключаться к большему трубопроводу, должен равняться диаметру используемого сверла.
  2. Внешний диаметр трубы должен быть немного меньше, чем отверстие, в которое она будет вставляться.

Вид водопровода влияет на то, как будет производиться врезка. Чаще всего речь идет об использовании сварки и специальных хомутов, допускающих работу без спуска воды в системе. Также хомуты нужны в тех случаях, когда резать магистраль вовсе не представляется возможным. При работе с полиэтиленовыми трубами сварочные аппараты использовать нельзя.

В процессе использования сварки воду из системы однозначно придется спустить, а вставляемая труба должна заканчиваться муфтой или резьбой под установку корневого крана.

Последовательность выполнения врезки

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Основным устройством для проведения работ будет специализированная дрель, позволяющая высверлить отверстие нужного диаметра в трубопроводе, наполненном водой. Соблюдая технику безопасности и правила работы с инструментом можно добиться повышенной производительности данного устройства.

Первоначально нужно удалить изоляционные материалы и зачистить трубу в том месте, где будет выполняться врезка. Затем нужно установить фланец с выводом на основной трубопровод. Фиксируется он при помощи хомута. На задвижку, закрывающую фланец, необходимо установить наш инструмент. Если выполняется врезка в стальную трубу, то нужно использовать не хомут, а предварительно приваренный патрубок.


Когда работа со сварочным аппаратом завершена, необходимо проверить получившийся шов на наличие дефектов. Если таковые имеются, то можно еще раз пройтись по контуру шва, чтобы сделать его максимально надежным.

Когда муфта (патрубок) готова, нужно ввести фрезу определенного диаметра и вырезать отверстие под вставку трубы. Затем оборудование снимается, а задвижка блокирует поток воды в муфте. Когда врезаемая труба приварена, можно восстановить изоляцию и покрытие против коррозии. В такой последовательности можно работать с чугунными и металлическими трубами.

Существующие виды хомутов

На сегодняшний день строительный рынок предлагает несколько видов хомутов, которые могут быть использованы при врезке:

  • обойма – не может быть использован, если речь идет о том, как врезать кран в трубу под давлением, но для очищенной системы идеален за счет простоты конструкции и низкой стоимости. Может встречаться, как в металлическом, так и в пластиковом исполнении;
  • седловой – работая под давлением на асбестоцементных, металлических или пластиковых трубопроводах, нужно использовать именно данный тип хомута. Поток воды будет блокировать специальная запорная пластина;
  • засверловочный – в качестве одного из конструкционных элементов данного изделия используется поворотно-затворный механизм, остающийся на трубе в качестве запорной или регулировочной арматуры;
  • электросварной хомут-седелка
    подходит для работы с пластиковыми трубами. В его комплектацию изначально входит фреза нужного диаметра. Для его монтажа придется использовать дополнительные инструменты.

Осуществляется врезка полиэтиленовой трубы в водопровод при помощи хомутов двух последних типов.

Подключение к магистральному трубопроводу

Работая с магистральным трубопроводом, спустить воду в котором не представляется возможным, необходимо действовать следующим образом:

  1. Вначале добраться до участка врезки, выкопав значительный пласт почвы.
  2. Произвести врезку.
  3. До конца смонтировать контур водоснабжения от врезанного элемента до сантехнических приборов или других объектов.

Земляные работы обычно предполагают вырывание котлована 150х150 сантиметров. Важно сделать так, чтобы дно котлована было несколько ниже трубы (примерно на 50 сантиметров). Работы могут выполняться при помощи экскаватора, но не больше чем до глубины в 30-50 сантиметров от самой трубы, а затем используются лопаты.

Расположение точки врезки в колодце значительно упрощает работы.


При использовании «седелки» или разборного хомута нужно выполнить прокол арматуры. Данная технология походит на тройник на водопроводную трубу, более привычный для неопытных сантехников. На боковой отвод прикручивают запорный вентиль, выполняющий роль заглушки после появления отверстия в магистрали. Читайте также: “Виды седелок на трубу ПНД, варианты монтажа и установки”.

При работе с пластиковым трубопроводом допустимо использование одиночных седловых хомутов или такой комбинации, как седелка-обойма.

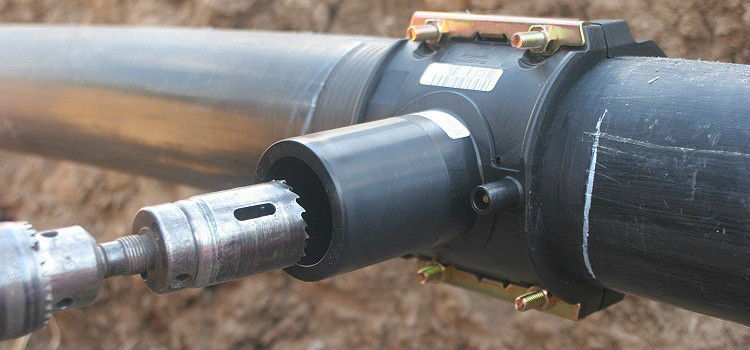

Полимерные материалы лучше всего обрабатывать при помощи электросварного разборного хомута. Две части такой конструкции монтируются четко на месте врезки, затем припаиваются к трубе. Подобное соединение обладает повышенной прочностью и абсолютной герметичностью.

Завершается процесс отведением боковой трубы от вентиля хомута до счетчика-расходомера, установленного в доме.

Смотровой колодец над местом врезки

Естественно, место врезки должно быть подконтрольно владельцу дома/участка, ведь есть риск деформации соединения, что потребует скорейшего вмешательства. Для этих целей над обработанным участком создается специальный колодец (кессон). Начинаются работы с того, что котлован углубляется на 50-70 сантиметров. Созданное углубление засыпается гравием примерно на 20 сантиметров, потом на него раскатывают рубероид и заливают бетонную стяжку слоем в 10 сантиметров. Обязательно произвести армирование данного слоя при помощи арматурной решетки.


Бетон набирает оптимальную прочность (около 70%) за 3-4 дня. Затем над бетонной плитой обустраивается блочная шахта. Обычно речь идет о круглой или квадратной форме.

Поверх шахты на горловинную часть укладывают литую плиту, в которой проделывается отверстие круглой формы. Впоследствии в этом месте будет монтирован люк. Внешняя часть шахты обмазывается изоляционным составом и засыпается грунтом, который был выбран из котлована ранее.

На строительные работы с установкой колодца нужно значительно больше времени, сил и денежных средств, чем при врезке через кессон водопровода. Добираться до подземной части магистрального канала значительно сложнее.

Металлические трубы и подключение к ним

Если речь заходит о том, как врезаться в водопроводную трубу из металла, то на помощь работнику приходит седельный хомут со сверлением. Существует несколько конструкционных разновидностей данного элемента. Перед тем как установить его на трубу, нужно выполнить зачистку выбранного участка от коррозионных повреждений и различных загрязнений. Помимо стандартного полукруга, который имеется в каждом хомуте, в верхней части конструкции располагает запорный клапан.

В нем проделано отверстие, через которое будет выполняться сверление. Также предоставляется и подходящее сверло. Размещение двух частей конструкции на трубе осуществляется за счет их скрепления при помощи обычных болтов.


Максимально плотный контакт хомута и трубопровода обеспечивается за счет вставки уплотнительных резинок. Как только хомут закреплен, можно приступать к высверливанию отверстия и закрытия его специальным винтом в качестве заглушки. Впоследствии хомут остается на месте и используется как запорная арматура. Существуют хомуты, в которые вентиль вкручивается изначально. Из сделанного отверстия сверло вынимается, а вентиль перекрывается. Читайте также: “Как врезать трубу в трубу – выбираем подходящий способ”.

На металлический хомут можно установить специальный станок, собранный из следующих элементов:

  • ручка с трещоткой;
  • блокировочный болт;
  • вал со сверлом;
  • промывочный кран.

Каждый элемент представляется в металлическом корпусе, соединенном с устройством через резиновые уплотнители. Направляющая муфта в конструкции позволяет выполнять сверление направленно.

Работа с чугунными трубопроводами

Чугунную трубу под давлением можно просверлить, используя при этом специальные хомуты с биметаллическими коронками.

Важно знать следующие особенности данного процесса:

  • чугун – это чрезвычайно хрупкий материал, что требует осторожности от работника;
  • перед тем как сверлить трубу, нужно ее очистить от антикоррозионного покрытия;
  • недопустимо перегревать коронку на хомуте;
  • оборудование должно работать на малых оборотах.


После того как зачистка выполнена, необходимо установить на место врезки седелку разборного типа. Данное место должно быть уплотнено резиновым накладками. Сама труба сверлится твердосплавной коронкой, без замены которой во время процедуры просто не обойтись.

Последовательность врезки следующая:

  1. Труба раскапывается и очищается в нужном месте.
  2. Верхний слой каленого чугуна обрезается при помощи болгарки.
  3. Монтируется разборная седелка. Герметизация стыка между арматурой и хомутом выполняется посредством резинового уплотнителя.
  4. Затем запорный вентиль прикрепляется к фланцевому отводу, необходимому для введения коронки.
  5. Труба сверлится с постоянным охлаждением места резки.
  6. Коронка извлекается, а вода перекрывается вентилем.

Нельзя забывать о соблюдении постоянного уклона врезанного патрубка в сторону дома. Речь идет о значении в 2 градуса.

Пластиковые трубопроводы и особенности врезки в них

Очень важно сказать о том, как правильно врезаться в водопроводную трубу из пластика. Работать с таким трубопроводом без снижения давления можно, если использовать электросварной хомут-седелку. Данный хомут изготавливается из термоустойчивого пластика, а также он оборудуется специальной нагревательной спиралью и сверлом. Таким образом, достигается оптимальная температура, необходимая для работы с полимерами (прочитайте: “Как лучше сделать врезку в ПНД трубу – проверенные временем материалы и способы”).

Речь идет о трубопроводах, давление в которых не превышает 15,7 атмосферы. Используемый хомут по прочностным и прочим характеристикам во многом не уступает самим полимерным трубам. Изделие устойчиво к коррозионному воздействию и срок его эксплуатации может достигать 50 лет.


Последовательность врезки:

  1. Труба зачищается.
  2. Хомут закрепляется при помощи болтов. На данном элементе имеются клеммы, через которые будет выполнено подключение сварочного аппарата.
  3. Сварочный аппарат нагревает спираль, которой будет привариваться отвод.

Нередко используется хомут, в который изначально встроена фреза и запорный вентиль. Работа заключается в том, чтобы приделать к трубопроводу муфту, а затем после остывания высверлить отверстие, закрыв его запорным вентилем.

Итог

Из всего вышесказанного, можно сделать несколько выводов. Приварить патрубок к стальному водопроводу может только профессионал. Седелку можно установить на чугун или полимерные изделия собственноручно, но только при полном спуске воды в системе. При работе под давлением нужно учитывать все правила и рекомендации, приведенные в данной статье. Лучше всего любой из способов доверить специалисту, чтобы исключить возможные риски.


Возможность врезки в водопровод под давлением и подвод к жилому помещению своими руками

Владельцы при строительстве индивидуального дома, коттеджа или дачного домика, предусматривают возможность обеспечения жилого здания водоснабжением. Самым оптимальным решением будет подключение к уже действующему и находящемуся рядом с домовладением водопроводу.

  • Способы врезки в магистральную трубу
  • Способ врезки при помощи хомута своими руками
  • Способ врезки при помощи сварки
  • Пластиковые трубы для разводки воды

Обычно магистральный трубопровод проложен по центральным улицам, и для врезки необходимо соответствующее разрешение водоканала и оформление технических документов, так как несанкционированное подключение влечет за собой штрафные санкции. Но если ранее был установлен вентиль, который вышел из строя и его необходимо заменить, или у вас есть разрешение и можно врезаться самостоятельно, то при определенных знаниях и наличии инструмента, подключить водопровод доступно своими руками.

Способы врезки в магистральную трубу

Центральную магистраль водопровода раньше обычно прокладывали стальными или чугунными трубами, диаметром в основном от 50 мм и чуть больше, а в некоторых трубопроводах диаметр достигает до 500 мм, но это редкость. Сегодня многие организации делают новые системы водоснабжения или заменяют старые чугунные и металлические трубы на современные пластиковые аналоги.

Для проведения воды к жилому помещению своими руками вначале нужно выяснить, какие еще рядом проходят коммуникации, чтобы не нарушить их. Только после этого выкопать яму в месте нахождения магистрали шириной минимально 1х1 метр и глубиной до 1,2 метра. После обнаружения водопроводной трубы можно рыть траншею к точке входа в дом, глубиной более 1 метра, ориентируясь на линию промерзания земляного слоя в вашей местности. Как только траншея готова, нужно переходить к подготовке врезки отвода.

Врезаться в магистральную трубу можно:

  • При помощи водоотводящего накладного хомута.
  • При помощи приваривания патрубка с готовой резьбой с одной стороны.

Врезку можно сделать по направлению вверх или в сторону, под 45 или 90 градусов, зависит это от глубины проложенной водопроводной магистрали.

Способ врезки при помощи хомута своими руками

Хомут применяют, если магистраль находится под давлением или сделана из чугунных и пластиковых труб, которые исключают использование газовой или электрической сварки.

Врезку в чугунную трубу водопроводной магистрали делают осторожно, так как пластичность этого материала невысокая и может лопнуть от чрезмерного усилия. Для сверления отверстия в чугунной трубе под давлением желательно сверло с перьевой заточкой. Для предотвращения попадания воды на электрическую дрель или другой режущий инструмент во время извлечения сверла из отверстия, необходимо заранее сделать защитный экран из резины или толстого картона и закрепить его между патроном и корпусом.

  • Место подсоединения защищается от изоляции (если она имеется) и от ржавчины.
  • На трубу устанавливают накладной, разборной хомут, проложив внутри резиновый уплотнитель, который обеспечит герметизацию стыка.
  • Во фланцевый отвод вкручивается кран, через который будет вводиться режущий инструмент.
  • Сверлом просверливается чугунная труба, если магистраль под давлением, после извлечения инструмента, сразу перекрывается кран.

В водопроводную магистраль, которая находится под давлением, и сделана из пластиковых труб, врезаться при помощи хомута немного легче, чем в чугунную, так как ее несложно просверлить. Принцип проведения работ своими руками мало чем отличается от врезки в чугунную трубу. Единственное отличие – это возможность использовать обычное, конусное сверло или коронку-фрезу и сделать отверстие ручной дрелью или коловоротом, так как отверстие делается очень быстро. Также рекомендуется установить разборной хомут, который надевается над точкой врезки центрального водопровода, и припаивается с двух сторон к нему. Такое соединение обеспечит герметичность конструкции.

  • Устанавливается и закрепляется разборной хомут.
  • Накручивается кран и открывается для дальнейшего доступа режущего инструмента.
  • Просверливается отверстие сверлом меньшим размером, чем диаметр верхнего патрубка хомута.
  • Закрывается кран после пробоя отверстия.

Способ врезки при помощи сварки

Сварочным методом можно произвести врезку в водопровод как при перекрытой воде в системе водоснабжения, так при имеющемся давлении, если невозможно по каким-либо причинам провести отключение.

  • Место для врезки защищаете от ржавчины наждачной бумагой и обезжириваете.
  • Привариваете патрубок с резьбой к магистральному водопроводу.
  • Проверяете на течь, обмазав поверхность шва мелом, а с внутренней стороны керосином.
  • Накручиваете кран, желательно шаровой.
  • Просверливаете сверлом или прожигаете электродом отверстие через кран в центральном водопроводе.
  • Закрываете кран.

Пластиковые трубы для разводки воды

Независимо от того, каким методом вы подключились к центральной системе водоснабжения, следующим шагом будет укладка труб в траншее, завод воды в дом и подключение к кухонной мойке, стиральной машине, ванной и санузлу. Раньше разводку делали металлическими трубами, сейчас на смену им производители предлагают широкий ассортимент пластиковых труб для разводки воды и отвода канализации. Эти работы можно проводить при закрытом кране, что намного облегчает подключение точек.

Вначале перекрывается кран и сливается вода из системы. В необходимой точке вырезается по размеру тройника кусок трубы. Пластиковый трубопровод с двух сторон в местах установки тройника обрабатывается герметиками, плотно насаживается и закручивается накидными гайками. Можно провести монтаж при помощи цанговых зажимов. После этого в тройник ввинчивается кран, которым перекрывается новая линия водопровода. Можно открывать основной вентиль и пользоваться ранее подключенной водой, а также проводить монтаж к новой точке подключения.

В заключение можно подытожить, что врезку трубы сделать несложно, исключением является сварочный метод, но нетрудно найти специалиста именно на этот вид работ, а остальное доступно сделать своими руками, что значительно сэкономит денежные расходы.

Когда дрель попадает в водопроводную трубу: что делать и как этого избежать

Когда дело доходит до работ по дому, душ обычно является желанным освежением в конце, но струи воды из стены достаточно, чтобы любой энтузиаст DIY вспотеет. Решение просто быстро просверлить отверстие в стене никогда не является хорошей идеей. В конце концов, если вы случайно заденете водопроводную трубу, это может быть крайне неприятно — и потребует много усилий для ремонта (гораздо больше усилий, чем предварительно проверить стену на наличие труб). Читайте дальше, чтобы узнать, что вы можете сделать, если это произойдет с вами, и как минимизировать риск в первую очередь.

Аптечка для пробуренных водопроводных труб

Если дрель случайно попала в водопроводную трубу, каждая секунда на счету. Чем больше воды выльется из трубы, тем больший ущерб будет нанесен вашему дому. Выполняя эти пять шагов, вы, надеюсь, сможете свести этот ущерб к минимуму.

1. Отключите подачу воды: прежде чем приступить к установке ведер и тряпок, первое, что вам нужно сделать, это перекрыть воду. Для этого в ванной или на кухне следует найти запорный кран. Однако, если вы живете в старом доме, вам, вероятно, потребуется перекрыть воду в водопроводе (этот кран обычно находится в подвале или подвале). Рекомендуется знать, где находятся эти краны, прежде чем они вам понадобятся, чтобы вы могли быстро действовать, если вашему дому грозит затопление. Береженого Бог бережет!

2. Отключите электричество: если в вашем доме или квартире много воды, отключите электричество на блоке предохранителей или электрощите. Если вода попадет в электрическую розетку, любой человек, находящийся в доме, может подвергнуться риску поражения электрическим током. Если уровень воды уже достигает уровня электрических розеток, выйдите из дома и вызовите пожарных.

3. Вызовите специалистов: В зависимости от того, сколько воды в вашем доме, вам нужно либо вызвать пожарную службу, чтобы откачать ее, либо сантехника, чтобы залатать трубу. Вы можете сделать это самостоятельно, но если вы никогда не снимали стену и не занимались пайкой, лучше всего обратиться к профессионалам.

4. Позвоните в свою страховую компанию: Если вашему дому был причинен ущерб, вам следует обратиться в свою страховую компанию. Помимо сообщения о повреждении, вам нужно будет обсудить следующие шаги. В некоторых случаях страховщик может захотеть сфотографировать трубу и полученный в результате ущерб. Так что пока не начинайте уборку. Если вы снимаете жилье, вы должны немедленно сообщить об этом своему арендодателю.

5. Дайте стене высохнуть: перед очисткой поврежденной стены необходимо дать ей полностью высохнуть. Влажная поверхность требует как можно больше воздуха. Если влажно лишь немного, просто тщательно проветрите помещение. При более серьезных повреждениях лучше всего обратиться в профессиональную службу сушки – это намного лучше, чем потом иметь дело с плесенью.

Кто оплачивает ущерб?

После того, как вы справились с физической проблемой, остается один вопрос: кто платит за ущерб? Ответ на этот вопрос будет разным в каждом конкретном случае и зависит от двух факторов: вашей страховки и места, где вы бурили. За ущерб, нанесенный арендованному дому или квартире, ваша личная ответственность будет возмещена, но только в том случае, если это не считается грубой небрежностью. Например, если вы бурили прямо над или под раковиной в ванной — там, где, вероятно, есть водопроводная труба — вряд ли она будет закрыта. То же самое относится и к страхованию жилья, которое будет выплачиваться только в том случае, если это не было случаем грубой личной небрежности.

Сначала проверьте, чтобы минимизировать риски!

Цифровое детекторное устройство поможет вам найти водопроводные трубы в стене

Чтобы вообще не заниматься вопросом ответственности, по-прежнему применима старая поговорка: лучше предотвратить, чем лечить. Если вы не устанавливали водопроводные трубы самостоятельно, вы не можете быть полностью уверены, как они устроены за вашими стенами. Поскольку ни у кого из нас нет рентгеновского зрения, мы рекомендуем использовать цифровое устройство обнаружения, такое как UniversalDetect, для обнаружения труб. Например, если вы ищете металлические водопроводные трубы, выберите правильный режим на UniversalDetect и наведите его на область, где вы хотите просверлить отверстие. Если светодиод загорится красным, устройство обнаружило трубу, и вам следует выбрать другое место. Если он становится зеленым, это означает, что в этой области нет металлических труб. Устройство обнаружения не только показывает области, которых следует избегать; это также может помочь вам найти деревянные подконструкции, в которые можно просверлить отверстия.

Повреждения бурильных труб и их распространенные причины

Компания MSI с гордостью предлагает широкий ассортимент продуктов для защиты труб, которые помогают защитить трубную продукцию, гарантируя, что она всегда будет в наилучшем рабочем состоянии, когда она будет доставлена ​​на рабочую площадку. Не уверены, что средства защиты труб — это то, во что вам нужно инвестировать? Рассмотрение того, как обычно повреждаются бурильные трубы, может помочь понять, как предотвратить повреждение труб с помощью правильных продуктов и процессов.

Отказ бурильной трубы

Поломка бурильной трубы довольно распространена и происходит по разным причинам, включая, помимо прочего:

Разрыв бурильной трубы

Усталость бурильной трубы.   Усталость обычно проявляется в виде микротрещин, макротрещин и изломов в бурильной колонне и трубе. Эти проблемы обычно вызваны сочетанием коррозии и циклического стресса.

Твист-офф. Скручивание происходит, когда бурильная колонна разрывается на две части. Это часто является результатом чрезмерной затяжки или большого крутящего момента во время бурения с большим вылетом или наклонно-направленного бурения.

Расставание.   Чрезмерное растягивающее напряжение может привести к разрыву. Разделение часто происходит, когда для компенсации прилипания применяется чрезмерное натяжение.

Взрыв или коллапс. Трубы могут лопнуть или разрушиться при приложении чрезмерного внутреннего или внешнего давления.

К сожалению, полностью устранить поломку бурильных труб может оказаться невозможным, хотя существуют меры, которые необходимо предпринять для управления нагрузкой на трубное изделие, включая надлежащее обращение, хранение и осмотр.

Циклическое напряжение

Циклическое напряжение

Циклическое напряжение часто возникает в наклонно-направленных скважинах, поскольку бурильная колонна одновременно испытывает растяжение и сжатие. Бурильная колонна изгибается по кривизне скважины, поэтому одна сторона колонны испытывает большее растяжение, а другая сторона испытывает более значительное сжатие. Этот процесс вызывает структурное напряжение и резко сокращает ожидаемый срок службы бурильной трубы.

Чтобы уменьшить циклическую нагрузку, операторы должны попытаться свести к минимуму серьезность любого искривления, обеспечивая более прямолинейный путь для бурильной колонны. Попытки контролировать вибрации бурильной колонны также помогут устранить структурные напряжения, которые могут усугубить циклические нагрузки.

Коррозия

Коррозия бурильных труб

Коррозия может быть вызвана различными химическими веществами в буровом растворе, которые взаимодействуют с бурильной трубой. Наиболее распространенными виновниками распада являются кислород, углекислый газ и сероводород. Соли и органические кислоты, содержащиеся в буровом растворе, также могут вызывать коррозию. Хотя устранить коррозию сложно из-за характера работы, изменение химического состава бурильной трубы может помочь в сочетании с использованием поглотителей коррозии для контроля уровня рН бурового раствора, особенно при наличии сероводорода.

Заедание трубы

«Заедание» или «заедание трубы» — это когда трубу невозможно освободить и вытащить из отверстия без повреждений. Существует два вида прихватки труб: перепад давления и механический.

Прихват трубы перепада давления происходит, когда часть или вся бурильная колонна заглубляется в буровой раствор. Разбавление или газификация массы бурового раствора азотом для снижения давления может устранить это прилипание.

Механический прихват трубы происходит при неполном удалении бурового шлама из затрубного пространства или при наличии нестабильности ствола скважины. Удаление затрубного пространства является первым шагом в устранении механического прихвата трубы.

Повреждение резьбы бурильной трубы

Резьба бурильной трубы может быть повреждена по разным причинам, например, из-за неблагоприятных условий бурения, ошибки оператора, неправильного хранения или производственного брака. Надлежащий уход, хранение, использование и осмотр бурильных труб могут помочь владельцам избежать повреждения резьбы. Постоянное использование качественной защиты резьбы обеспечит хорошее рабочее состояние резьбы. MSI с гордостью предлагает широкий выбор средств защиты резьбы, включая стандартные размеры и специальные предложения.

Нестабильность ствола скважины

Термин нестабильность ствола скважины относится к зацепам, которые не могут сохранять свою форму, размер или структурную целостность. Различные факторы, такие как движение грунта, водопоглощение, дисперсия, вскрышные породы или поровое давление, могут вызвать нестабильность ствола скважины. Нестабильность ствола скважины может вызвать множество проблем, таких как упомянутое ранее прихват трубы, перемычка и засыпка, трудности каротажа и расширение ствола скважины.

Чтобы снизить риск нестабильности ствола скважины, операторам бурения рекомендуется использовать соответствующую скважинную жидкость и гидравлику, определять правильную траекторию ствола, выбирать правильный вес бурового раствора и проводить как можно меньше времени в открытом стволе.

Превышение крутящего момента

Превышение крутящего момента является одной из наиболее распространенных причин повреждения резьбы. Использование слишком большого крутящего момента произойдет, если бурильная труба затянута недостаточно до того, как она будет спущена в скважину. Когда в отверстие поступает недостаточный крутящий момент, оно будет продолжать затягиваться по мере его опускания, вызывая его чрезмерную затяжку. Самый эффективный способ избежать чрезмерного крутящего момента — убедиться, что все соединения затянуты должным образом в соответствии со спецификациями перед использованием. Это может потребовать дополнительного планирования, но определение оптимального крутящего момента позволяет свести к минимуму риск превышения крутящего момента и повреждения резьбы бурильных труб.

Потеря циркуляции

Потеря циркуляции — это термин, описывающий неконтролируемый поток бурового раствора в пласт. Потеря циркуляции происходит, когда давление на пласт превышает общее давление пласта. Потеря циркуляции широко распространена, когда крупные, крупнозернистые и пористые пласты естественным образом или легко разрушаются или истощаются. Потеря циркуляции проблематична, потому что она может увеличить расход бурового раствора и подземные выбросы.

В большинстве случаев потери циркуляции можно избежать, поддерживая надлежащий вес мю, сводя к минимуму потери в кольцевом разрыве, используя соответствующие пластовое давление и градиенты трещины, а также избегая ограничений в кольцевом пространстве.

Продукты MSI помогают в защите труб

Защита бурильных труб от MSI может помочь операторам защитить свои трубы и буровое оборудование. MSI предлагает широкий выбор продуктов для защиты, хранения и обращения с бурильными трубами, таких как протекторы резьбы, отбойные кольца, трубные упоры, а также наши системы перемещения труб RHINO и т. д. Линейка продуктов MSI предназначена для предотвращения таких проблем, как повреждение резьбы, коррозия, и другие неисправности труб.
