Клапаны предохранительные водогрейных котлов
Клапан предохранительный 17с28нж

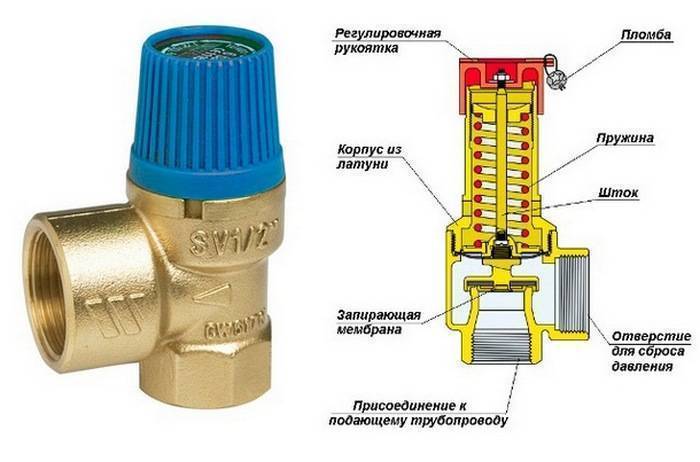

Предохранительный клапан является основным устройством безопасности при эксплуатации оборудования, работающего под давлением.
В данной статье мы рассмотрим требования, предъявляемые к водогрейным котлам с температурой нагрева теплоносителя не более 115 градусов и устанавливаемые в промышленных отопительных и производственных котельных.
Предохранительные клапаны для водогрейных котлов – марки
Наиболее распространенные модели клапанов для водогрейных котлов OR.1832 и 17с28нж.
Технические характеристики
| Марка клапана | OR.1832 | 17с28нж |
|---|---|---|
| Диаметр, мм | 13 – 77 | 25 – 80 |
| Условное давление, МПа | 16 | 16 |
| Диапазон регулирования, МПа | 0. 05 – 1.6 | 0.05 – 1.6 |
| Максимальная рабочая температура | От 0 до 150 С° | От 0 до 425 С° |
| Рабочая среда | Вода, пар, сжатый воздух, газообразные среды | Вода, пар, сжатый воздух, газообразные среды |
| Присоединение к трубопроводу | Резьба | Фланцевое |
| Применение с котлами КВ | От 0.15 до 1.5 МВт | От 1.6 до 4 МВт |

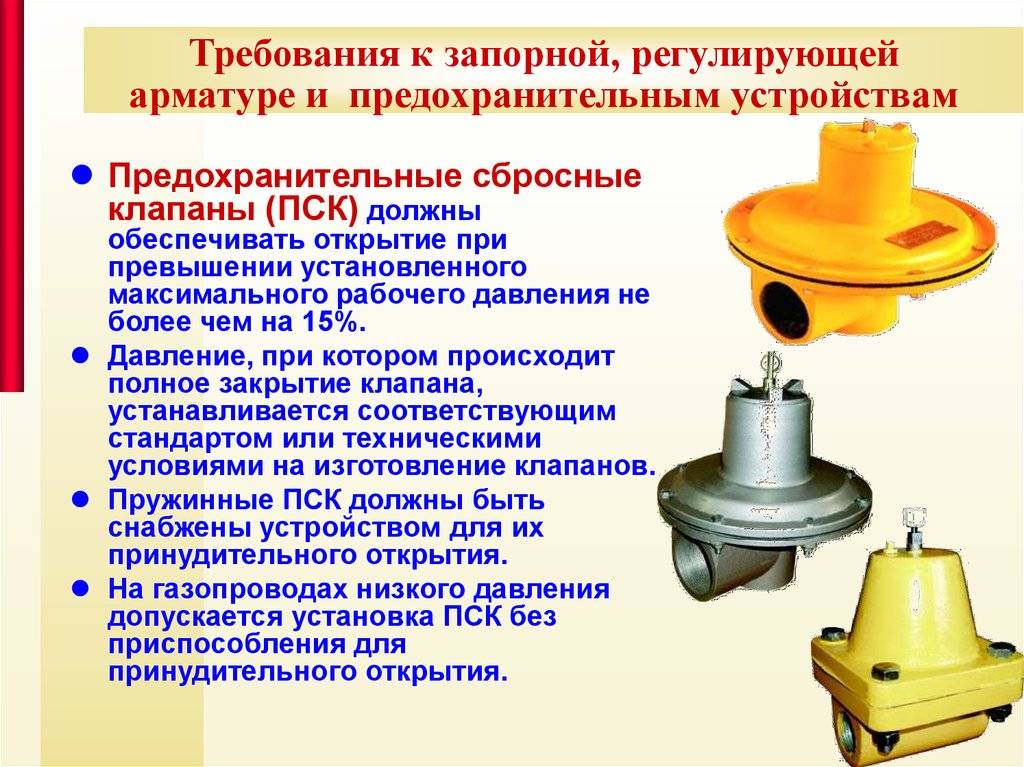

Конструкция предохранительных клапанов должна предусматривать возможность проверки их действия в рабочем состоянии путем принудительного открывания клапана.
Выбрать Клапан предохранительный Ду 50 OR.1832 в каталоге завода
Число предохранительных клапанов на водогрейном котле
Предохранительные клапаны должны защищать котлы от превышения в них давления более чем на 10% расчетного (разрешенного) значения.
Клапан предохранительный OR.
Водогрейные котлы мощностью более 400 КВт должны иметь не менее чем два предохранительных клапана диаметром не менее 40 мм.
Выбрать Водогрейные котлы в каталоге завода
Цена от 230 000
При установке на котле двух предохранительных клапанов один из них – контрольный.
Число и размеры предохранительных клапанов рассчитывают по следующим формулам:
а) для водогрейных котлов с естественной циркуляцией ndh = 0,5l6Q;
б) для водогрейных котлов с принудительной циркуляцией ndh= 0,258Q, где:
n – число предохранительных клапанов, шт;
d – диаметр клапана, мм;
h – высота подъема клапанов, мм;
Q – максимальная производительность котла, кВт.
В вопросе расчетов количества и диаметров предохранительных устройств лучше всего довериться заводу изготовителю водогрейного котла.
Место установки предохранительных клапанов
Установка предохранительного клапана Предохранительные клапаны устанавливают на патрубках, непосредственно присоединенных к котлу или трубопроводу без промежуточных запорных органов. При расположении на одном патрубке нескольких предохранительных клапанов площадь поперечного сечения патрубка должна быть не менее 1,25 суммарной площади сечения клапанов, установленных на этом патрубке.
Контрольный клапан должен иметь защиту, не позволяющую обслуживающему персоналу котельной регулировать клапан, но не препятствующею проверке его состояния.
Выбрать Модульную котельную в каталоге завода
Предохранительные клапаны должны иметь устройства (отводные трубы) для защиты обслуживающего персонала от ожогов при срабатывании клапанов.
Среду, выходящую из предохранительных клапанов, отводят за пределы помещения. Конфигурация и сечение отвода должны быть такими, чтобы за клапаном не создавалось противодавление. Отводящие трубопроводы должны быть защищены от замерзания и оборудованы устройствами для слива конденсата, причем как на отводящих трубопроводах, так и на сливных устройствах не должно быть запорных органов.
Трубы от предохранительных клапанов для водогрейных котлов с температурой теплоносителя ниже 100 °С выводят в канализацию, для котлов не выше 115 °С – через пароводоотделитель – в атмосферу и канализацию.
Проверка исправности предохранительного клапана
Проверку исправности действия предохранительных клапанов следует проводить:
- не реже одного раза в смену на котлах с рабочим давлением до 1,4 МПа включительно
- не реже одного раза в сутки на котлах с рабочим давлением свыше 1,4 МПа.
Техническое обслуживание предохранительных клапанов
В процессе эксплуатации следует производить периодические осмотры в сроки, установленные графиком, в зависимости от режима работы системы, но не реже одного раза в 6 месяцев.
При осмотре необходимо произвести:
- проверку сохранности пломб;
- проверку работоспособности клапана;
- очистку наружных частей клапана от загрязнения.
Проверка исправности действия клапана должна производиться:
- при остановке котла на плановый ремонт;
- в период эксплуатации – в сроки, установленные на данном объекте.
Проверка предохранительных клапанов производится при рабочем давлении в котле поочередным принудительным подрывом каждого клапана.
Плановый контроль состояния (ревизия) и ремонт клапанов производится одновременно с оборудованием, на котором они установлены, не реже одного раза в год. Контроль состояния должен включать в себя разборку, очистку и дефектацию деталей, проверку герметичности затвора.
При осмотре уплотнительных поверхностей деталей затвора -диска и седла необходимо обратить внимание на их состояние (отсутствие трещин, вмятин, рисок и др. дефектов). Должно быть проверено состояние резьбы всех крепежных деталей и регулировочных винтов на отсутствие забоин, задиров, выкрашиваний ниток.
Детали, имеющие дефектную резьбу, подлежат замене.
Следует проверить состояние и упругость цилиндрических пружин, для чего провести визуальный контроль состояния поверхности на наличие трещин, глубоких рисок, измерить высоту пружины в свободном состоянии и сопоставить ее с требованиями паспорта пружины.
Клапаны предохранительные водогрейных котлов наш завод поставляет в числе комплектующих к котлу. Купив на заводе водогрейный котел полной комплектации, вы можете быть уверены в полной совместимости оборудования и безопасности его работы.
Предохранительные клапаны вспомогательных котлов – MirMarine
- Главная
- СВМ
- Арматура и контрольно-измерительные приборы вспомогательных котлов
- Предохранительные клапаны вспомогательных котлов
org/ListItem”>Вспомогательные котлыОдним из наиболее важных устройств котла является предохранительный клапан, предотвращающий повышение давления в котле свыше допустимого.
Каждый котел с поверхностью нагрева более 12 м2 должен быть снабжен предохранительными клапанами, открывающимися, когда давление пара в котле превысит установленное рабочее. Для котлов с расчетной паропроизводительностью менее 750 кг/ч и для утилизационных котлов достаточен один предохранительный клапан (не сдвоенный).
Клапаны должны иметь привод для их принудительного открывания (подрыва) из котельного отделения и с верхней палубы судна.
Привод необходим для немедленного выпуска пара в атмосферу в случае серьезного повреждения котла. Кроме того, с помощью ручного привода предохранительные клапана можно подрывать для проверки их действия.
Рис 1. Одинарный предохранительный клапан, который устанавливается на коллекторах утилизационных котлов или коллекторах пароперегревателей. Клапан удерживается в закрытом состоянии действием пружины, отрегулированной на определенное значение давления.
Позиции к рисунку: 1 – шток клапана; 2 – пружина; 3 – рычаг; 4 – крышка корпуса клапана; 5 – клапан; 6 – корпус клапана.
Рис 2. Для вспомогательных котлов и сепараторов утилизационных котлов, имеющих низкое рабочее давление пара, применяют более простые сдвоенные предохранительные клапана прямого действия. Сдвоенный прямодействующий клапан имеет конструкцию, аналогичную одинарному клапану, и отличается от него только размерами и тем, что в одном корпусе скомпонованы два одинаковых клапана.
Позиции к рисунку: 1 – гнездо; 2 – клапан; 3 – пружина; 4 – шток клапана; 5 – рычаг подрыва.

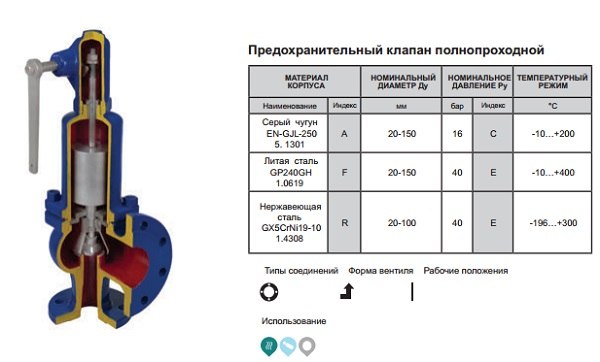

Рис 3. Полноподъемный предохранительный клапан типа «Кокберн» является усовершенствованной конструкцией обычного предохранительного клапана, нагруженного пружиной.
Тарелки полноподъемных клапанов не имеют направляющих хвостовиков и более плотно сидят на штоках. Шток клапана проходит через направляющую втулку с отверстиями, установленную в выточке верхней части клапанной коробки. Выточка и гнездо клапана выполнены соосно. Отверстия в направляющей втулке позволяет подводить выбрасываемый пар под поршневую часть штока. С целью обеспечения дополнительного подъема под действием давления пара у тарелок клапанов прямого действия имеются выступы по периферии. Дополнительный подъем помогает преодолеть увеличение усилия сжатия пружины при начальном подъеме клапана.
Позиции к рисунку: 1 – площадка; 2 – кольцевая площадка; 3 – плавающее кольцо; 4 – дренажное отверстие; 5 – пружина клапана; 6 – шток клапана; 7 – поршень; 8 – направляющая втулка; 9 – отверстия для пара.
Рис 4. Предохранительный клапан «Консолидэйтид» – пружинный прямого действия, рассчитанный на параметры пара до 6,2 МПа.
Принцип работы следующий: четкой работе клапана на открытие и закрытие способствует наличие бустерного цилиндра. Когда клапан открыт, через каналы 4 пар поступает в камеру 3. При этом шток клапана 1 поднимается настолько, что часть его, имеющая большой диаметр, оказывается выше плавающей шайбы 2. Через зазор, образующийся между штоком клапана и плавающей шайбой 2, пар из камеры 3 стравливается в атмосферу. В момент закрытия клапана часть штока с большим диаметром входит в плавающую шайбу в ее отверстие, значительно уменьшая утечку пара из камеры (см. рис. в). Возникающее при этом кратковременное повышение давления в камере 3 вызывает дополнительное усилие, приложенное к клапану в направлении действия пружины, результатом чего является четкая посадка клапана при закрытии.
Бустерный цилиндр предохранительного клапана «Консолидэйтид»: б – открытие клапана с схемой движения пара; в – закрытие клапана и схема действия оставшегося пара на закрытие его.
Позиции к рисунку: 1 – часть штока клапана; 2 – плава¬ющая шайба; 3 – паровая камера; 4 – каналы.
Быстрому полному открытию и четкому мягкому закрытию клапана способствует также отражательное кольцо. Положение кольца по отношению к гнезду клапана является регулируемым. Кольцо выполняет две функции: во-первых, в начальный момент подъема клапана поток пара через клапан отражается кольцом и направляется на часть клапана (имеющий увеличенный диаметр) вокруг посадочной поверхности, создавая дополнительное усилие для поднятия клапана. Во-вторых, в момент закрытия клапана под действием бустерного цилиндра отражательное кольцо оказывает замедляющее действие и смягчает конечную фазу посадки клапана.
Позиции к рисунку: 1 – клапан; 2 – отражательное кольцо.
Рис 5. Предохранительные клапана типа «Лезер» часто устанавливают на вспомогательных котлах. Принцип действия клапана следующий: в результате начального открытия клапана пар с большой скоростью поступает в паровую камеру 2, оказывая давление на бронзовый диск 1 и поднимает клапан на высоту -А- – происходит выпуск пара в атмосферу.
Для обеспечения максимальной расчетной высоты подъема клапана расстояние -А- должно быть не меньше Д4 (Д- диаметр гнезда клапана). Зазор -В- между нижней кромкой диска 1 и верхней кромкой паровой камеры 2 является важной величиной для эффективной работы клапана. Положение диска по отношению к кромке паровой камеры регулируют с помощью гаек на штоке при ревизии клапана. Характерные значения регулировочных зазоров приведены в таблице.
Позиции к рисунку: 1 – подъемный диск; 2 – паровая камера; 3 – стальной шарик; 4 – тарелка клапана; 5 – гнездо клапана.
Рис 6. Предохранительный клапан «Хопкинсон Хайлиф» является полноподъемным клапаном, спроектированным на рабочее давление пара до 6,2 МПа.
Принцип работы клапана следующий: при повышении давления в барабане котла выше установленного значения, клапан как и обычные клапана прямого действия, поднимается на небольшую высоту. Это начальное открытие клапана приводит к тому, что проходящий через клапан пар оказывает давление на всю поверхность нижней его части.
Клапан поднимается и входит в направляющую втулку, нижняя кромка которой отклоняет пар вниз. За счет возникающего при этом реактивного усилия клапан поднимается в крайнее верхнее положение.
Пропускная способность клапана будет максимальной, если в этой конечной стадии подъема проходное сечение между гнездом и клапаном равно проходному сечению клапана. При уменьшение давления пара клапан начинает закрываться, опускаться. При выходе его из направляющей втулки исчезает реактивное усилие и клапан садится на место свободно, без стука.
Позиции к рисунку: 1 – клапан; 2 – направляющие выступы; 3 – гнездо клапана; 4 – направляющая втулка.
- Вспомогательные котлы
Испытание предохранительного клапана парового котла
Когда я провожу паровые уроки, я спрашиваю слушателей: “Вы проверяете предохранительный клапан?” Большинство этого не делает.
Когда я спрашиваю, почему, мне говорят ту же причину; предохранительный клапан протечет. Я шучу во время занятий, что вы не хотите проверять предохранительный клапан в пятницу днем, потому что он почти наверняка протечет. Затем я спрашиваю: вы проверяете отсечку при низком уровне воды? Они смотрят на меня так, как будто у меня есть третий глаз, и говорят, что всегда проверяют отсечку по малой воде. Если вы проверяете отсечку при низком уровне воды, вы должны проверить предохранительный клапан. Это последняя линия обороны от потенциальной катастрофы. Одна из вещей, которые я делаю, выполняя сервисный вызов котла, — это объясняю назначение предохранительного клапана и спрашиваю клиента, не хотят ли они его проверить. Я объясняю, что он может протечь, и если они откажутся его тестировать, я отмечу это в своем сервисном звонке, если что-то случится. Таким образом, моя компания защищена.
Знакомство с предохранительным клапаном
Лучший способ понять, что такое предохранительный клапан, — прочитать инструкции, прилагаемые к клапану.
У меня нет жизни, и пока вы смотрите Певца в маске, я читаю инструкции по эксплуатации и техническому обслуживанию. Я знаю, я странный. Я считаю, что моя работа — делиться тем, что я нахожу, читая эти переворачивающие страницы. Производитель скрывает всякие полезные тонкости по установке и обслуживанию своего клапана. Я приложил некоторую информацию, которую я почерпнул, читая инструкции для предохранительного клапана Conbraco/Apollo.
Установка
Клапан должен быть установлен в вертикальном вертикальном положении непосредственно на чистом отверстии с резьбой в верхней части котла. Я вижу много предохранительных клапанов, установленных горизонтально, и думаю, не аннулирует ли это гарантию. На трубопроводе, ведущем к предохранительному клапану или от него, не должно быть ограничений или клапанов. Инструкции по установке требуют, чтобы выпускной трубопровод был трубой сортамента 40. Они специально говорят не использовать трубы сортамента 80, которые на 50% толще, чем трубы сортамента 40.
Многие установщики используют для отвода медные трубки, что не соответствует инструкции. Еще одна вещь, которая меня смущает, производитель рекомендует не использовать трубный ключ для установки предохранительного клапана. я бы поставил 99% всех клапанов устанавливаются с помощью трубного ключа. Интересно, какой клапан они хотят, чтобы вы использовали.
Как часто следует проверять?
Я консультируюсь с производителем средств защиты от взлома или со страховой компанией, чтобы определить частоту проверок. Компания Apollo рекомендует проводить ежеквартальные испытания с использованием пробного теста рычага, если только клапан не находится в тяжелом рабочем состоянии, и тогда его следует проводить чаще. Они также заявляют, что предохранительный клапан должен проходить испытание под давлением ежегодно перед отопительным сезоном или в конце любого периода простоя. Этот тест проверит вашу смелость, так как вам нужно выпрыгнуть из регулятора давления и наблюдать за работой котла по мере нарастания давления.
Если предохранительный клапан открывается при установленном давлении, клапан работает правильно. Это не тест, который новичок должен делать в одиночку.
Как проверить предохранительный клапан
Компания Apollo предлагает проверить предохранительный клапан при максимальном или близком к максимальному рабочему давлению, удерживая испытательный рычаг полностью открытым в течение не менее 5 секунд и давая ему закрыться. В паровой системе низкого давления предохранительный клапан установлен на 15 фунтов на квадратный дюйм. Мне нравится повышать давление пара в котле до 12 фунтов на квадратный дюйм или выше, чтобы проверить предохранительный клапан. После теста сбрасываю до рабочего давления, которое требует владелец. Если клапан не открывается, котел должен быть остановлен до тех пор, пока он не будет проверен лицензированным подрядчиком или квалифицированным специалистом по обслуживанию.
Запас по давлению
Изготовитель предохранительных устройств требует, чтобы минимальный перепад давления составлял пять фунтов на квадратный дюйм между давлением срабатывания предохранительного клапана и рабочим давлением котла.
Далее в нем говорится: Ни при каких обстоятельствах запас не должен быть меньше пяти фунтов на квадратный дюйм. На паровом котле низкого давления предохранительный клапан будет установлен на 15 фунтов на квадратный дюйм. Это означает, что давление пара в котле должно быть десять фунтов на квадратный дюйм или ниже. На пивоваренных заводах обычно давление в котле устанавливается на уровне 12-14 фунтов на квадратный дюйм. Это меньше, чем разница в пять фунтов на квадратный дюйм, и может создать опасные условия.
Убедитесь, что вы чувствуете себя комфортно, проверяя предохранительный клапан, и прочтите инструкции.
Если вы хотите узнать больше об обслуживании паровых котлов, ознакомьтесь с моими книгами на Amazon или посетите мой веб-сайт BrewingwithSteam.com
Требования к испытаниям предохранительных клапанов
Когда дело доходит до понимания требований к испытаниям предохранительных клапанов, существует много информации, но не вся она кажется убедительной.
Если вы новичок в области предохранительных клапанов или начинаете работать в новой отрасли, может быть сложно понять, каким требованиям к испытаниям должно соответствовать ваше предприятие.
Хотя мы не можем предоставить конкретные требования к испытаниям для каждой отрасли, мы можем предложить несколько общих требований к испытаниям и указать вам правильное направление, чтобы найти информацию, необходимую для уникальных требований к испытаниям вашего предприятия:
Понимание сброса давления Требования к испытаниям клапанов
Следует помнить, что в каждой отрасли и регионе существуют уникальные требования к испытаниям предохранительных клапанов. Возможно, на вашем предприятии требуется только проводить стендовые испытания клапанов сброса давления каждые пять лет, или вам, возможно, придется тестировать клапаны каждый год, но проводить стендовые испытания и ремонт клапанов каждые три-пять лет. Требования к испытаниям предохранительных и предохранительных клапанов сильно различаются в зависимости от отрасли и региона.
Тем не менее, есть несколько общих требований к тестированию, с которых мы можем начать.
Кодекс инспекций Национального совета, созданный Национальным советом инспекторов котлов и клапанов давления, дает следующие рекомендации по частоте испытаний предохранительных клапанов и клапанов сброса давления в зависимости от температуры, фунтов на квадратный дюйм и функции вашего котла:
- Паровые котлы высокого давления с давлением более 15 фунтов на квадратный дюйм и менее 400 фунтов на квадратный дюйм должны проверяться вручную каждые 6 месяцев и ежегодно испытываться давлением для проверки установленного давления, указанного на паспортной табличке.
- Паровые котлы высокого давления , превышающие 400 фунтов на квадратный дюйм, должны подвергаться испытаниям под давлением для проверки установленного давления на заводской табличке каждые три года или в соответствии с опытом эксплуатации, подтвержденным историей испытаний.
- Паровые котлы низкого давления с давлением менее 15 фунтов на квадратный дюйм должны проверяться вручную ежеквартально и ежегодно испытываться под давлением.
- Высокотемпературные водогрейные котлы , работающие при давлении более 160 фунтов на кв. дюйм и/или 250°F, должны ежегодно проходить испытания под давлением для проверки установленного давления, указанного на паспортной табличке.
- Водогрейные котлы , не соответствующие требованиям по высокой температуре, должны проверяться вручную ежеквартально и ежегодно испытываться под давлением.
Важно помнить, что это общие рекомендации по тестированию клапанов давления. Для конкретных требований вам нужно будет проверить свои уникальные требования к юрисдикции и отраслевому кодексу. Дополнительные сведения см. в приведенных ниже ресурсах.
Дополнительные ресурсы для руководства по конкретным требованиям к испытаниям клапанов сброса давления
Код инспекции Национального совета по котлам и сосудам под давлением
Кодекс инспекции Национального совета — это признанное в отрасли имя, предлагающее качественную информацию о требованиях к испытаниям предохранительных клапанов.
Здесь вы найдете массу информации и рекомендации по тестированию.
Американское общество инженеров-механиков (ASME)
Американское общество инженеров-механиков (ASME)
Еще одна организация, устанавливающая требования к испытаниям предохранительных клапанов и предлагающая необходимое обучение инженеров для проверки и понимания процедур испытаний предохранительных клапанов. В дополнение к требованиям и стандартам испытаний ASME предлагает различные онлайн-курсы по предохранительным клапанам, от изготовления и правильной установки до проверки и ремонта.
Код юрисдикции Требования к тестированию
Конкретные стандарты тестирования лучше уточнить в вашей отрасли и в вашей региональной юрисдикции. Требования к испытаниям предохранительных клапанов могут различаться в зависимости от штата или региона и чаще всего зависят от отрасли. Ознакомьтесь со стандартами вашей отрасли и требованиями местного законодательства, чтобы убедиться, что ваше предприятие соответствует наиболее актуальным требованиям к испытаниям клапанов сброса давления.
Методы испытаний предохранительного клапана
Когда вы ищете требования к испытаниям предохранительных клапанов, относящиеся к вашему предприятию, важно понимать различные доступные вам методы испытаний. Вполне вероятно, что независимо от вашей отрасли, если на вашем предприятии используются предохранительные и предохранительные клапаны, вам придется проводить стендовые испытания этих клапанов не реже одного раза в пять лет.
В дополнение к этим стендовым испытаниям вам также необходимо будет выполнить ручное испытание или испытание клапана сброса давления на месте. Вот краткий обзор трех наиболее распространенных методов испытаний предохранительных клапанов, с которыми вы столкнетесь при изучении требований к испытаниям предохранительных клапанов:
Стендовые испытания
Стендовые испытания, наиболее часто требуемая форма испытаний предохранительных клапанов, уникальны тем, что требуют полного отключения системы предприятия и удаления всех предохранительных клапанов.
Клапаны затем транспортируются в лабораторию, где они тестируются и при необходимости ремонтируются. Затем проверенные клапаны повторно устанавливаются в вашей системе.
Испытания на стенде являются наиболее сложным методом испытаний клапанов сброса давления, но, поскольку клапаны испытываются именно таким образом при их изготовлении, в отрасли этот метод считается наиболее тщательным.
Встроенные испытания
Встроенные испытания — это еще один точный метод испытаний предохранительных клапанов, который не требует демонтажа клапанов или простоя объекта. С помощью встроенного оборудования для тестирования предохранительных клапанов обученный технический специалист может проверить клапаны в системе, чтобы рассчитать реальную уставку клапана в системе.
Хотя встроенное тестирование не может заменить обязательное стендовое тестирование, это более эффективная форма тестирования для других регулярных требований к тестированию. Испытания встроенных предохранительных клапанов являются идеальным выбором для любых требуемых испытаний, которые не обязательно должны быть стендовыми, поскольку они устраняют необходимость в простоях и при этом обеспечивают исключительно точные результаты.
Эксплуатируется на месте
Некоторые требования к испытаниям предохранительных клапанов потребуют регулярных ручных испытаний для обеспечения свободы действий. Это базовый тест, который можно сделать на месте. Чтобы завершить испытание на месте, рычаг испытания на клапане приводится в действие вручную. Этот тест предназначен для проверки того, что клапан может плотно открываться и закрываться, но он не проверяет, при каком давлении клапан открывается и закрывается. Это испытание, которое может потребоваться раз в квартал или раз в два года, чтобы убедиться в базовой функциональности предохранительных клапанов.
Испытания предохранительных клапанов необходимы для любого объекта с предохранительными клапанами и предохранительными клапанами. Для получения дополнительной информации об оборудовании, необходимом для испытаний предохранительных клапанов, прибыльности определенных методов испытаний и многом другом, посетите блог AccuTEST. Там вы найдете множество ресурсов по всем вопросам: от проведения испытаний встроенных предохранительных клапанов до сведения к минимуму времени простоя предприятия.
