Как проверить предохранительный клапан на котле: Клапаны предохранительные водогрейных котлов

Клапаны предохранительные водогрейных котлов

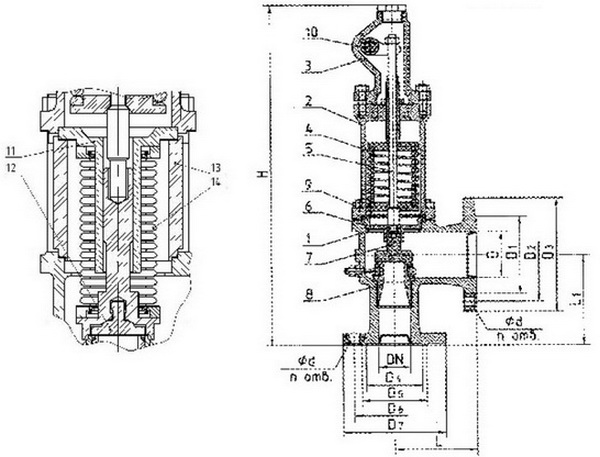

Клапан предохранительный 17с28нж

Предохранительный клапан является основным устройством безопасности при эксплуатации оборудования, работающего под давлением.

В данной статье мы рассмотрим требования, предъявляемые к водогрейным котлам с температурой нагрева теплоносителя не более 115 градусов и устанавливаемые в промышленных отопительных и производственных котельных.

Предохранительные клапаны для водогрейных котлов – марки

Наиболее распространенные модели клапанов для водогрейных котлов OR.1832 и 17с28нж.

Технические характеристики

Марка клапана	OR.1832	17с28нж
Диаметр, мм	13 – 77	25 – 80
Условное давление, МПа	16	16
Диапазон регулирования, МПа	0. 05 – 1.6	0.05 – 1.6
Максимальная рабочая температура	От 0 до 150 С°	От 0 до 425 С°
Рабочая среда	Вода, пар, сжатый воздух, газообразные среды	Вода, пар, сжатый воздух, газообразные среды
Присоединение к трубопроводу	Резьба	Фланцевое
Применение с котлами КВ	От 0.15 до 1.5 МВт	От 1.6 до 4 МВт

Конструкция предохранительных клапанов должна предусматривать возможность проверки их действия в рабочем состоянии путем принудительного открывания клапана.

Выбрать Клапан предохранительный Ду 50 OR.1832 в каталоге завода

Цена от 13 000

Число предохранительных клапанов на водогрейном котле

Предохранительные клапаны должны защищать котлы от превышения в них давления более чем на 10% расчетного (разрешенного) значения.

Клапан предохранительный OR.

1832 Водогрейные котлы мощностью 400 КВт и менее оборудуются одним предохранительным клапаном.

Водогрейные котлы мощностью более 400 КВт должны иметь не менее чем два предохранительных клапана диаметром не менее 40 мм.

Выбрать Водогрейные котлы в каталоге завода

Цена от 230 000

При установке на котле двух предохранительных клапанов один из них – контрольный.

Число и размеры предохранительных клапанов рассчитывают по следующим формулам:

а) для водогрейных котлов с естественной циркуляцией ndh = 0,5l6Q;

б) для водогрейных котлов с принудительной циркуляцией ndh= 0,258Q, где:

n – число предохранительных клапанов, шт;

d – диаметр клапана, мм;

h – высота подъема клапанов, мм;

Q – максимальная производительность котла, кВт.

В вопросе расчетов количества и диаметров предохранительных устройств лучше всего довериться заводу изготовителю водогрейного котла.

Для всех прошедших сертификацию котлов, расчет клапанов и комплектация котла является обязательными в соответствии с действующими нормами и эти расчеты приведены в паспорте котла.

Место установки предохранительных клапанов

Установка предохранительного клапана Предохранительные клапаны устанавливают на патрубках, непосредственно присоединенных к котлу или трубопроводу без промежуточных запорных органов. При расположении на одном патрубке нескольких предохранительных клапанов площадь поперечного сечения патрубка должна быть не менее 1,25 суммарной площади сечения клапанов, установленных на этом патрубке.

Контрольный клапан должен иметь защиту, не позволяющую обслуживающему персоналу котельной регулировать клапан, но не препятствующею проверке его состояния.

Выбрать Модульную котельную в каталоге завода

Цена от 3 567 200

Предохранительные клапаны должны иметь устройства (отводные трубы) для защиты обслуживающего персонала от ожогов при срабатывании клапанов. Среду, выходящую из предохранительных клапанов, отводят за пределы помещения. Конфигурация и сечение отвода должны быть такими, чтобы за клапаном не создавалось противодавление. Отводящие трубопроводы должны быть защищены от замерзания и оборудованы устройствами для слива конденсата, причем как на отводящих трубопроводах, так и на сливных устройствах не должно быть запорных органов.

Трубы от предохранительных клапанов для водогрейных котлов с температурой теплоносителя ниже 100 °С выводят в канализацию, для котлов не выше 115 °С – через пароводоотделитель – в атмосферу и канализацию.

Проверка исправности предохранительного клапана

Проверку исправности действия предохранительных клапанов следует проводить:

• не реже одного раза в смену на котлах с рабочим давлением до 1,4 МПа включительно
• не реже одного раза в сутки на котлах с рабочим давлением свыше 1,4 МПа.

Техническое обслуживание предохранительных клапанов

В процессе эксплуатации следует производить периодические осмотры в сроки, установленные графиком, в зависимости от режима работы системы, но не реже одного раза в 6 месяцев.

При осмотре необходимо произвести:

• проверку сохранности пломб;
• проверку работоспособности клапана;
• очистку наружных частей клапана от загрязнения.

Проверка исправности действия клапана должна производиться:

• при остановке котла на плановый ремонт;
• в период эксплуатации – в сроки, установленные на данном объекте.

Проверка предохранительных клапанов производится при рабочем давлении в котле поочередным принудительным подрывом каждого клапана.

Плановый контроль состояния (ревизия) и ремонт клапанов производится одновременно с оборудованием, на котором они установлены, не реже одного раза в год. Контроль состояния должен включать в себя разборку, очистку и дефектацию деталей, проверку герметичности затвора.

При осмотре уплотнительных поверхностей деталей затвора -диска и седла необходимо обратить внимание на их состояние (отсутствие трещин, вмятин, рисок и др. дефектов). Должно быть проверено состояние резьбы всех крепежных деталей и регулировочных винтов на отсутствие забоин, задиров, выкрашиваний ниток. Детали, имеющие дефектную резьбу, подлежат замене.

Следует проверить состояние и упругость цилиндрических пружин, для чего провести визуальный контроль состояния поверхности на наличие трещин, глубоких рисок, измерить высоту пружины в свободном состоянии и сопоставить ее с требованиями паспорта пружины.

Клапаны предохранительные водогрейных котлов наш завод поставляет в числе комплектующих к котлу. Купив на заводе водогрейный котел полной комплектации, вы можете быть уверены в полной совместимости оборудования и безопасности его работы.

Предохранительные клапаны вспомогательных котлов – MirMarine

Cайт Mirmarine.net просит поддержки.
Из за введенных санкций и событий с 24 февраля сайт Mirmarine.net оказался в тяжелом положении.
Если у вас есть возможность, поддержите финансово.
Поддержать

2. org/ListItem”>Главная
3. СВМ
4. Вспомогательные котлы
5. Арматура и контрольно-измерительные приборы вспомогательных котлов
6. Предохранительные клапаны вспомогательных котлов

Одним из наиболее важных устройств котла является предохранительный клапан, предотвращающий повышение давления в котле свыше допустимого.

Каждый котел с поверхностью нагрева более 12 м² должен быть снабжен предохранительными клапанами, открывающимися, когда давление пара в котле превысит установленное рабочее. Для котлов с расчетной паропроизводительностью менее 750 кг/ч и для утилизационных котлов достаточен один предохранительный клапан (не сдвоенный).

Клапаны должны иметь привод для их принудительного открывания (подрыва) из котельного отделения и с верхней палубы судна. Привод необходим для немедленного выпуска пара в атмосферу в случае серьезного повреждения котла. Кроме того, с помощью ручного привода предохранительные клапана можно подрывать для проверки их действия.

Рис 1. Одинарный предохранительный клапан, который устанавливается на коллекторах утилизационных котлов или коллекторах пароперегревателей. Клапан удерживается в закрытом состоянии действием пружины, отрегулированной на определенное значение давления.
Позиции к рисунку: 1 – шток клапана; 2 – пружина; 3 – рычаг; 4 – крышка корпуса клапана; 5 – клапан; 6 – корпус клапана.

Рис 2. Для вспомогательных котлов и сепараторов утилизационных котлов, имеющих низкое рабочее давление пара, применяют более простые сдвоенные предохранительные клапана прямого действия. Сдвоенный прямодействующий клапан имеет конструкцию, аналогичную одинарному клапану, и отличается от него только размерами и тем, что в одном корпусе скомпонованы два одинаковых клапана.

Эти клапана имеют простую конструкцию, однако с меньшей степенью чувствительности. Для вспомогательных котлов этот недостаток не столь существенный.
Позиции к рисунку: 1 – гнездо; 2 – клапан; 3 – пружина; 4 – шток клапана; 5 – рычаг подрыва.

Рис 3. Полноподъемный предохранительный клапан типа «Кокберн» является усовершенствованной конструкцией обычного предохранительного клапана, нагруженного пружиной. Тарелки полноподъемных клапанов не имеют направляющих хвостовиков и более плотно сидят на штоках. Шток клапана проходит через направляющую втулку с отверстиями, установленную в выточке верхней части клапанной коробки. Выточка и гнездо клапана выполнены соосно. Отверстия в направляющей втулке позволяет подводить выбрасываемый пар под поршневую часть штока. С целью обеспечения дополнительного подъема под действием давления пара у тарелок клапанов прямого действия имеются выступы по периферии. Дополнительный подъем помогает преодолеть увеличение усилия сжатия пружины при начальном подъеме клапана.

Дальнейший подъем пол но подъемных клапанов обеспечивается давлением пара, который действует на поршень, соединенный со штоком клапана. Давление выпускного пара препятствует подъему клапанов обычного типа, но способствует подъему полноподъемных клапанов. При работе клапана на площадку 1 поршневой части, двигающейся вертикально в плавающем кольце, действует давление выпускного пара. Плавающее кольцо удерживается в нижнем положении за счет давления выпускного пара, действующего на кольцевую площадку. В случае заклинивания поршневой части и плавающего кольца клапан остается работоспособным, так как плавающее кольцо просто поднимается вместе со штоком.
Позиции к рисунку: 1 – площадка; 2 – кольцевая площадка; 3 – плавающее кольцо; 4 – дренажное отверстие; 5 – пружина клапана; 6 – шток клапана; 7 – поршень; 8 – направляющая втулка; 9 – отверстия для пара.

Рис 4. Предохранительный клапан «Консолидэйтид» – пружинный прямого действия, рассчитанный на параметры пара до 6,2 МПа. Принцип работы следующий: четкой работе клапана на открытие и закрытие способствует наличие бустерного цилиндра. Когда клапан открыт, через каналы 4 пар поступает в камеру 3. При этом шток клапана 1 поднимается настолько, что часть его, имеющая большой диаметр, оказывается выше плавающей шайбы 2. Через зазор, образующийся между штоком клапана и плавающей шайбой 2, пар из камеры 3 стравливается в атмосферу. В момент закрытия клапана часть штока с большим диаметром входит в плавающую шайбу в ее отверстие, значительно уменьшая утечку пара из камеры (см. рис. в). Возникающее при этом кратковременное повышение давления в камере 3 вызывает дополнительное усилие, приложенное к клапану в направлении действия пружины, результатом чего является четкая посадка клапана при закрытии.

Бустерный цилиндр предохранительного клапана «Консолидэйтид»: б – открытие клапана с схемой движения пара; в – закрытие клапана и схема действия оставшегося пара на закрытие его.

Позиции к рисунку: 1 – часть штока клапана; 2 – плава¬ющая шайба; 3 – паровая камера; 4 – каналы.

Быстрому полному открытию и четкому мягкому закрытию клапана способствует также отражательное кольцо. Положение кольца по отношению к гнезду клапана является регулируемым. Кольцо выполняет две функции: во-первых, в начальный момент подъема клапана поток пара через клапан отражается кольцом и направляется на часть клапана (имеющий увеличенный диаметр) вокруг посадочной поверхности, создавая дополнительное усилие для поднятия клапана. Во-вторых, в момент закрытия клапана под действием бустерного цилиндра отражательное кольцо оказывает замедляющее действие и смягчает конечную фазу посадки клапана.
Позиции к рисунку: 1 – клапан; 2 – отражательное кольцо.

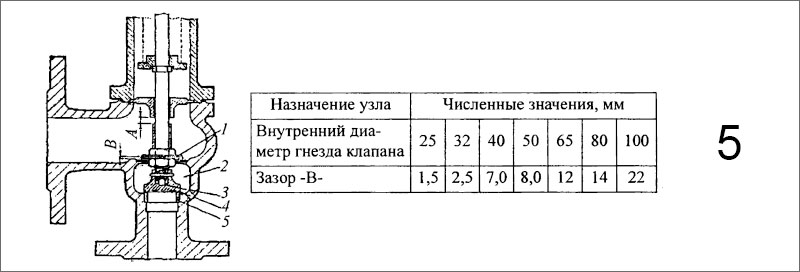

Рис 5. Предохранительные клапана типа «Лезер» часто устанавливают на вспомогательных котлах. Принцип действия клапана следующий: в результате начального открытия клапана пар с большой скоростью поступает в паровую камеру 2, оказывая давление на бронзовый диск 1 и поднимает клапан на высоту -А- – происходит выпуск пара в атмосферу. Для обеспечения максимальной расчетной высоты подъема клапана расстояние -А- должно быть не меньше Д4 (Д- диаметр гнезда клапана). Зазор -В- между нижней кромкой диска 1 и верхней кромкой паровой камеры 2 является важной величиной для эффективной работы клапана. Положение диска по отношению к кромке паровой камеры регулируют с помощью гаек на штоке при ревизии клапана. Характерные значения регулировочных зазоров приведены в таблице.
Позиции к рисунку: 1 – подъемный диск; 2 – паровая камера; 3 – стальной шарик; 4 – тарелка клапана; 5 – гнездо клапана.

Рис 6. Предохранительный клапан «Хопкинсон Хайлиф» является полноподъемным клапаном, спроектированным на рабочее давление пара до 6,2 МПа. Принцип работы клапана следующий: при повышении давления в барабане котла выше установленного значения, клапан как и обычные клапана прямого действия, поднимается на небольшую высоту. Это начальное открытие клапана приводит к тому, что проходящий через клапан пар оказывает давление на всю поверхность нижней его части. Клапан поднимается и входит в направляющую втулку, нижняя кромка которой отклоняет пар вниз. За счет возникающего при этом реактивного усилия клапан поднимается в крайнее верхнее положение.
Пропускная способность клапана будет максимальной, если в этой конечной стадии подъема проходное сечение между гнездом и клапаном равно проходному сечению клапана. При уменьшение давления пара клапан начинает закрываться, опускаться. При выходе его из направляющей втулки исчезает реактивное усилие и клапан садится на место свободно, без стука.
Позиции к рисунку: 1 – клапан; 2 – направляющие выступы; 3 – гнездо клапана; 4 – направляющая втулка.

• Вспомогательные котлы

Тестирование предохранительного клапана парового бойлера

Когда я провожу паровые уроки, я спрашиваю слушателей: “Вы проверяете предохранительный клапан?” Большинство этого не делает. Когда я спрашиваю, почему, мне говорят ту же причину; предохранительный клапан протечет. Я шучу во время занятий, что вы не хотите проверять предохранительный клапан в пятницу днем, потому что он почти наверняка протечет. Затем я спрашиваю: вы проверяете отсечку при низком уровне воды? Они смотрят на меня так, как будто у меня есть третий глаз, и говорят, что всегда проверяют отсечку по малой воде. Если вы проверяете отсечку при низком уровне воды, вы должны проверить предохранительный клапан. Это последняя линия обороны от потенциальной катастрофы. Одна из вещей, которые я делаю, выполняя сервисный вызов котла, — это объясняю назначение предохранительного клапана и спрашиваю клиента, не хотят ли они его проверить. Я объясняю, что он может протечь, и если они откажутся его тестировать, я отмечу это в своем сервисном звонке, если что-то случится. Таким образом, моя компания защищена.

Знакомство с предохранительным клапаном

Лучший способ понять, что такое предохранительный клапан, — прочитать инструкции, прилагаемые к клапану. У меня нет жизни, и пока вы смотрите Певца в маске, я читаю инструкции по эксплуатации и техническому обслуживанию. Я знаю, я странный. Я считаю, что моя работа — делиться тем, что я нахожу, читая эти переворачивающие страницы. Производитель скрывает всякие полезные тонкости по установке и обслуживанию своего клапана. Я приложил некоторую информацию, которую я почерпнул, читая инструкции для предохранительного клапана Conbraco/Apollo.

Установка

Клапан должен быть установлен в вертикальном вертикальном положении непосредственно на чистом отверстии с резьбой в верхней части котла. Я вижу много предохранительных клапанов, установленных горизонтально, и думаю, не аннулирует ли это гарантию. На трубопроводе, ведущем к предохранительному клапану или от него, не должно быть ограничений или клапанов. Инструкции по установке требуют, чтобы выпускной трубопровод был трубой сортамента 40. Они специально говорят не использовать трубы сортамента 80, которые на 50% толще, чем трубы сортамента 40. Многие установщики используют для отвода медные трубки, что не соответствует инструкции. Еще одна вещь, которая меня смущает, производитель рекомендует не использовать трубный ключ для установки предохранительного клапана. я бы поставил 99% всех клапанов устанавливаются с помощью трубного ключа. Интересно, какой клапан они хотят, чтобы вы использовали.

Как часто следует проверять?

Я консультируюсь с производителем средств защиты от взлома или со страховой компанией, чтобы определить частоту проверок. Компания Apollo рекомендует проводить ежеквартальные испытания с использованием пробного теста рычага, если только клапан не находится в тяжелом рабочем состоянии, и тогда его следует проводить чаще. Они также заявляют, что предохранительный клапан должен проходить испытание под давлением ежегодно перед отопительным сезоном или в конце любого периода простоя. Этот тест проверит вашу смелость, так как вам нужно выпрыгнуть из регулятора давления и наблюдать за работой котла по мере нарастания давления. Если предохранительный клапан открывается при установленном давлении, клапан работает правильно. Это не тест, который новичок должен делать в одиночку.

Как проверить предохранительный клапан

Компания Apollo предлагает проверить предохранительный клапан при максимальном или близком к максимальному рабочему давлению, удерживая испытательный рычаг полностью открытым в течение не менее 5 секунд и давая ему закрыться. В паровой системе низкого давления предохранительный клапан установлен на 15 фунтов на квадратный дюйм. Мне нравится повышать давление пара в котле до 12 фунтов на квадратный дюйм или выше, чтобы проверить предохранительный клапан. После теста сбрасываю до рабочего давления, которое требует владелец. Если клапан не открывается, котел должен быть остановлен до тех пор, пока он не будет проверен лицензированным подрядчиком или квалифицированным специалистом по обслуживанию.

Запас по давлению

Изготовитель предохранительных устройств требует, чтобы минимальный перепад давления составлял пять фунтов на квадратный дюйм между давлением срабатывания предохранительного клапана и рабочим давлением котла. Далее в нем говорится: Ни при каких обстоятельствах запас не должен быть меньше пяти фунтов на квадратный дюйм. На паровом котле низкого давления предохранительный клапан будет установлен на 15 фунтов на квадратный дюйм. Это означает, что давление пара в котле должно быть десять фунтов на квадратный дюйм или ниже. На пивоваренных заводах обычно давление в котле устанавливается на уровне 12-14 фунтов на квадратный дюйм. Это меньше, чем разница в пять фунтов на квадратный дюйм, и может создать опасные условия.

Убедитесь, что вы чувствуете себя комфортно при проверке предохранительного клапана и прочтите инструкции.

Если вы хотите узнать больше об обслуживании паровых котлов, ознакомьтесь с моими книгами на Amazon или посетите мой веб-сайт BrewingwithSteam.com. 1 комментарий | Фироз

Какие бывают котлы по давлению?

1. Котел низкого давления — до 10 кг/см2
2. Котел среднего давления –   10-25 кг/см2
3. Котел высокого давления — более 25 кг/см2

Что такое гидравлический удар и как его предотвратить?

• Это воздействие движущейся воды в паропроводе, когда пар попадает в трубопровод с конденсированной водой.
• Пар будет конденсироваться, и возникнет частичный вакуум, и вода будет двигаться назад по трубе с очень высокой скоростью, и вода ударит по вентиляционному отверстию или клапанам.

Для предотвращения гидроудара –

1. Установка конденсатоотводчика в линию
2. Прежде чем выпускать пар в линию, сначала откройте слив.
3. Сначала трещина в открытом паровом клапане.

Как сделать тест котловой воды на вашем корабле?

Проверка котла проводится следующим образом.

1. Сначала возьмите пробу котловой воды из крана солемера или контрольного крана и охладите.
2. Тест проводится с использованием комплекта для тестирования, химикатов, инструментов и инструкций производителя.

Как брать пробу котловой воды?

• Медленно открывайте кран солемера, пока не пойдет чистая горячая вода.
• Затем возьмите образец котла с помощью медной банки.

Как узнать, открыт клапан продувки накипи?

• Это можно проверить, открыв судовой продувочный клапан. Раздастся стук, клапан продувки накипи открыт.
• Он также может обнаруживать перегрев трубы для продувки накипи.

Где устанавливаются дверцы люков?

• Они установлены на стороне пара и на стороне воды.

Эффект пенообразования и грунтовки ?

1. Может вызвать гидроудар
2. Может вызвать загрязнение и образование накипи.
3. Может вызывать колебания рабочего уровня воды.

Что такое обратная продувка котла?

• Возникает при воспламенении взрывоопасного газа и капельки масла (мазутного остатка) внутри топки без достаточной предварительной продувки.
• В результате воспламенения внутри печи образуется большое количество дымовых газов, и эти газы выбрасываются под высоким давлением через отверстие печи.

Процедура гидравлического испытания морских котлов ?

Испытание гидравлическим давлением в 1,25 раза больше рабочего давления (выдержка 10 минут)

1. Закройте все отверстия.
2. Открытый вентиляционный кран.
3. Полностью заполнить котловую воду
4. Закрыть вентиляционный кран
5. Поместите гидравлический домкрат на линию подачи воды.
6. Установите стандартный манометр.
7. Приложенное гидравлическое давление в 1,25 раза больше рабочего давления и поддерживается в течение 10 минут.

Что такое жидкий коагулянт в морских котлах?

• Более молекулярный, бесцветный раствор, содержащий алюминаты натрия, крахмал, терм и смолу.
• При попадании в котельную воду плавающие твердые частицы и взвеси оседают на дно котла и легко удаляются продувкой.

Как заменить мерное стекло котла?

1. Закройте паровой и водяной краны и откройте сливной кран.
2. Проверьте наличие утечек из соответствующего крана.
3. Ослабьте гайки сальника.
4. Откройте крышку и снимите мерное стекло.
5. Вставьте новое мерное стекло соответствующего размера и длины в соответствующее место.
6. Дайте припуск на расширение 1/8 вертикального зазора.
7. Используйте новую упаковку.
8. Закройте крышку.
9. После установки прогрейте стекло паром.
10. Затяните гайку сальника.
11. Затем следует проверить давление пара и воды на чистоту и чистоту.
12. Закройте слив и откройте боковые краны воды и пара.
13. Проверить герметичность; все удовлетворительно возвращено в эксплуатацию.

Текущее обслуживание котлов на судах ?

1. Очистите вращающуюся чашу.
2. Проверьте и отрегулируйте натяжение ремня между двигателем и вращающимся валом.
3. Очистите сопло пилотной горелки и монтажное приспособление.
4. Очистите нагар на электродах (воспламенитель) и отрегулируйте зазор.
5. Проверьте тяги и соединения топливного клапана и воздушного регистра.
6. Проверьте и очистите защитное стекло пламени.
7. Проверьте и очистите стеклянную крышку контрольного смотрового отверстия.
8. Чистка мазута.
9. Проверьте давление топлива.

Когда выполнена настройка предохранительного клапана котла ?

• Обследование каждого котла.
• После капитального ремонта предохранительного клапана.

Почему продувочный клапан на борту судна открывается первым и закрывается последним?

• Для предотвращения повышения давления в линии продувки.
• В случае прорыва трубы вахтенный может нанести травму.

Что делать, если не проводятся испытания и обработка котла?

• Снижение КПД котла из-за плохой теплопередачи
• Снижение прочности на растяжение
• Снижение запаса прочности
• Перегрев металла, приводящий к деформации и возможному выходу из строя
• Увеличение расхода топлива
• Избыточная концентрация NaOH (каустической соды) может вызвать едкое охрупчивание металла котла и привести к выходу из строя металла котла
• Коррозия
• Образование накипи
• Пенообразование, грунтовка, перенос (из-за повышения уровня T.D.S. пенообразование присутствует и имеет тенденцию к переносу и грунтовке)

Как контролировать давление пара в котлах-утилизаторах?

1. Путем регулирования количества газа, протекающего по расширенной поверхности, т. е. посредством регулировки заслонки.
2. Путем разделения агрегата на секции таким образом, чтобы каждая секция управлялась впускным клапаном.
3. Путем пропускания пара через переливной клапан с автоматическим управлением по давлению в конденсатор сброса.
4. С помощью системы, рассчитанной на более высокое давление, чем то, при котором она должна работать.

Что означает удар сажи?

• Предназначен для удаления сажи, предотвращения возгорания EGE или возгорания сажи.
• Для получения хорошей эффективности парообразования
• Для повышения эффективности теплопередачи
• Время – дневное время в море 2-3 раза/день

Какова процедура удаления сажи?

1. Сообщить на мостик
2. Проверить направление ветра, хорошо, если поперечное направление
3. Поднять давление в котле
4. Открыть сливной кран до тех пор, пока не очистится дренаж трубы продувки сажи
5. Открыть клапан нагнетателя сажи
6. Увеличить подачу воздуха в котел более чем на 50 %
7. Открыть паровой клапан и выполнить поворотом колеса 20–30 с
8. Затем закройте паровой клапан, клапан продувки сажи
9. Открыть дренажный клапан

Проверка предохранительного клапана котла и внимание при капитальном ремонте ?

• Проверил клапан и седло клапана на предмет износа, коррозии полостей и любых неисправностей.
• Они должны быть правильно заземлены, но должны соблюдаться ограничения производителя, такие как ширина седла, зазор между кромкой клапана и седлом.
• Клапанная коробка должна быть очищена, а дренажная линия очищена.
• Пружина должна быть испытана на наличие трещин и коррозии. Свободная длина ограничена 0,5 % исходной свободной длины.
• Шпиндель должен быть проверен на наличие трещин и прямолинейность.
• Направляющие пластины и втулки проверены на неравномерный износ и имеют достаточный зазор для свободного перемещения шпинделя.
• Нажимная гайка и резьба накидной втулки тщательно проверены на наличие признаков износа.
• Следует проверить исправность редуктора, включая подшипники, тросовый шкив и соединительные звенья.
• Соединительный штифт должен свободно входить в крышку, штифт не должен сгибаться, а отверстие не должно деформироваться.
• Все предохранительные клапаны должны быть настроены на работу с паром, немного превышающим рабочее давление, но не более чем на 3 % выше утвержденного рабочего давления котла.
