Расширительный бачок считается достаточно важной составляющей частью в системе теплоснабжения. Однако любая деталь может выходить из строя при длительной или неправильной эксплуатации. Поэтому вопрос о том, как проверить расширительный бачок в системе отопления закрытого типа, остается актуальным.

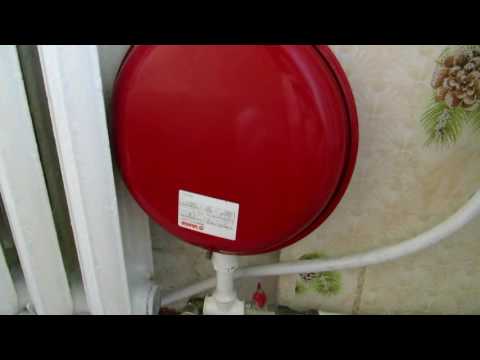

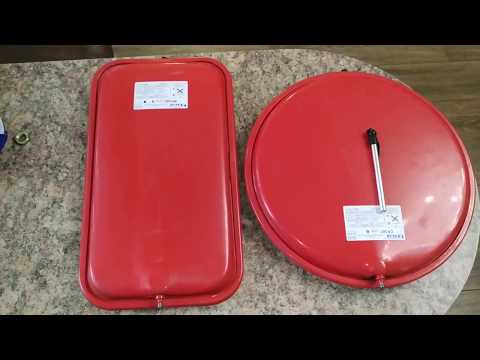

Для системы теплоснабжения расширительные баки окрашены в красный цвет

Почему нужно использовать расширительный бак

Расширительный бак в котле является дополнительным резервуаром, а также он компенсирует тепловое увеличение, возникающее в период эксплуатации. Во время работы осуществляется нагревание и охлаждение, теплоноситель изменяет свою плотность и размер. Давление в контуре возрастает и оказывает воздействие на внутренние части трубок и устройства. Избежать появления повреждений и разрушения всех деталей нужен расширительный бачок, который наполняется избыточным количеством теплоносителя. Данный элемент также уменьшает последствия от гидроударов в отопительной системе, появляющиеся при воздушных пробках либо резком перекрытии арматуры. По этой причине емкость располагают до теплогенератора на обратном движении жидкости.

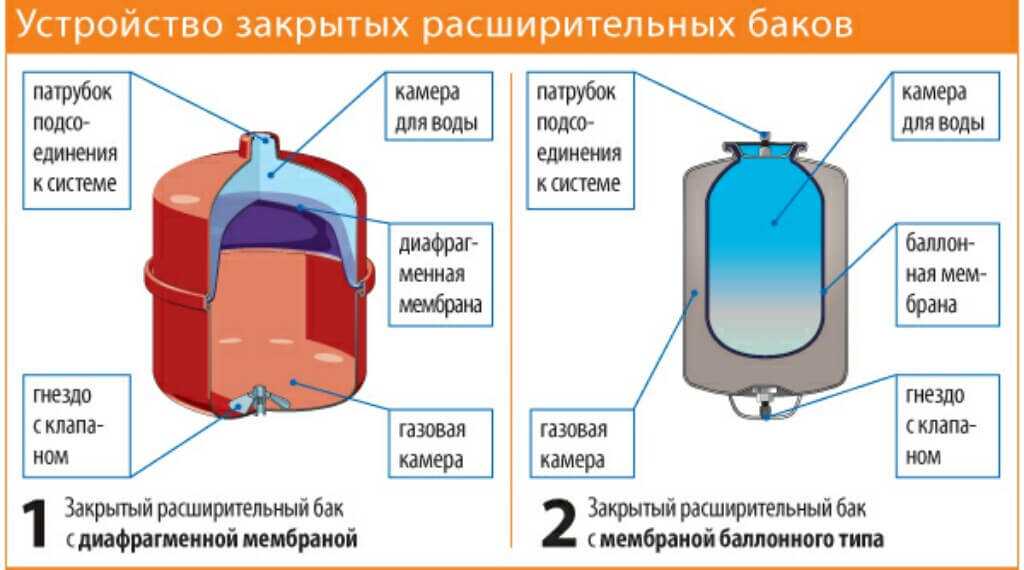

Расширительные устройства закрытого типа являются герметичными сосудами, первый резервуар наполнен воздухом либо другим газом под определенным давлением, в другой части присутствует жидкое содержимое. При нагреве вода заливается в емкость, в результате происходит сжатие газа. После охлаждения жидкое содержимое возвращается в конструкцию, а остаток объема заполняется газом. Ознакомиться с возможными модификациями расширительных баков и подобрать наиболее подходящую для внедрения в систему отопления можно в нашем интернет-магазине.

Принцип работы емкости достаточно простой

Расширительные бачки обязательно устанавливают в отопительных системах на больших территориях, где необходимо использовать большой объем жидкости. Также подобный элемент применяют при большой длине труб – это позволяет контролировать давление в устройстве. Изделия обязательно устанавливают при применении газовых котлов из-за того, что газ достаточно сильно нагревает теплоноситель, что приводит к резкому повышению показателей давления.

Достоинства емкостей для закрытых систем

Изделия для отопления закрытого типа отличаются множеством плюсов по сравнению с другими элементами:

• Простая установка и небольшой расход времени на работу.
• Полная изоляция от окружающей среды, что позволяет использовать его более длительное время.
• Широкий диапазон выбора топлива, пригодного для нормальной эксплуатации.
• Возможность подобрать наиболее подходящую мощность.
• Отсутствие необходимости контролировать уровень воды в отопительной конструкции.
• Возможность замены мембраны в большинстве моделей.
• Возможность регулировать уровень давления. А при выборе емкости нужно обратить внимание на диапазон значений давления, при котором изделие будет работать. К примеру, расширительный бак бренда Flamco объемом 300 литров имеет диапазон давления: 1,5-6 бар.

Таким образом, закрытые системы обладают множеством положительных качеств, поэтому достаточно популярны.

Расширительные бачки бывают разного размера, что позволяет выбрать наиболее подходящий для помещения

Неисправности в работе расширительного бака

К сожалению, даже очень качественные изделия ломаются в период эксплуатации. Основные неисправности расширительного бачка в системах закрытого типа следующие:

• Резкие скачки значений давления. При качественной настройке разница в показателях холодного и максимально нагретого теплоносителя составляет примерно 0,5-1 бар. При нарушении функциональности и других проблемах разница будет существенно отличаться.
• Необходимость постоянного долива теплоносителя при отсутствии других утечек.
• Излив жидкости, а не выброс воздуха. Если при быстром нажатии золотника пневматического клапана происходит подобная ситуация, то в большинстве случаев это говорит о нарушениях или необходимости полной замены мембраны либо самого металлического изделия.

Помимо этого, существует немало других проблем – завоздушивание, проблемы с насосом, забитые сетевые фильтры, блокировка теплоносителя арматурой. Специалисты рекомендуют проверять все устройство, чтобы выявить возможную проблему. Визуально проблемы в функциональности оборудования выражаются в резких изменениях параметров давления (нередко они близки к аварийным), выбросе жидкости через предохранительный клапан.

При визуальном осмотре можно выявить разные неполадки в функционировании

Проверка исправности расширительного бака

Существует несколько различных способов, как проверить исправность расширительного бачка:

• Изначально устройство необходимо полностью отключить.
• Давление в камерах проверяют с помощью манометра и насоса для автомобилей. Данные измеряют в стандартном состоянии и после того, как будет слита вся используемая жидкость. При необходимости значения необходимо поднять для нужных параметров. Затем требуется закрыть все краны, добавить жидкость и запустить отопительную систему. Если все показатели остаются нормальными, то бак оставляют в работе и периодически отслеживают данные.
• Если первый способ не помог, то предпринимают другие действия. В первую очередь необходимо проверить состояние золотника предохранительного клапана на его целостность. Для этого предмет необходимо заклеить на небольшое время или попробовать его продуть. Если проблема именно в золотнике, то его требуется заменить на аналогичную новую деталь.

Проверить наличие неисправностей можно при помощи манометра

• При отсутствии результатов рекомендуется проверить состоянии мембраны. При резких изменениях значений давления, а также в случаях, когда на воздушном клапане постоянно появляется влага, придется менять мембрану либо оборудование полностью. Если же подобные признаки отмечаются при запуске системы или при качественном состоянии всех элементов, то необходимо сменить емкость на более объемную – для нормальной эксплуатации устройства этого недостаточно.
• Проблемы с насосом можно выявить при его отключении. Если после этого ничего не происходит, то насос в нерабочем состоянии. Причинами могут стать проблемы в механизмах либо отсутствие питания.
• При нарушениях функциональности теплообменника требуется его замена. В процессе работы на элементе нередко появляются микроскопические трещинки, ремонту подобная деталь не подлежит – только замене на аналогичную новую.

После устранения неисправностей бак подключается ко всей конструкции, при необходимости проводится корректировка параметров давления – изначального и рабочего.

Как контролировать необходимые параметры

Для контроля правильных значений потребуется манометр или автомобильный насос

Для контроля важных параметров в оборудовании требуется периодически проводить снятие показателей. С данной целью применяют простой манометр, однако в бачке его довольно сложно закрепить. Поэтому при необходимости можно воспользоваться простым насосом для автомобиля с встроенным манометром. Для подобной проверки рекомендуется знать, что 1 Бар = 1 атм = 100 000 Па = 0,1 Мпа. Провести измерения достаточно просто:

• Отключить систему теплоснабжения и выждать 10 минут до полного прекращения работы.
• Закрутить вентили в зоне, где находится устройство. Слить жидкое содержимое с помощью дренажного штуцера.
• При встроенной в конструкцию емкости требуется перекрыть прямую и обратную подачу воды.
• Набрать при помощи насоса воздух до значения в 1,5 атм, удалить остатки жидкого содержимого и газа,
• Перекрыть все клапаны и довести до необходимых значений.

Если при достижении подходящих показателей стрелка манометра не делает резких движений, давление изменяется плавно, значит, проверка проведена правильно. Важно! Перед тем, как проверить давление в расширительном бачке и откорректировать его, необходимо обязательно отключить систему и слить всю жидкость. Чтобы контролировать нужные значения, необходимо знать принципы работы

Обслуживание оборудования состоит в регулярном визуальном осмотре и контроле требуемых значений. Если на изделии появились вмятины и коррозия, то рекомендуется зачистить данные места краской, чтобы избежать разрушения. Если устройство не используется длительное время, то рекомендуется полностью избавиться от жидкого содержимого и очень хорошо просушить.

Как выбрать и настроить расширительный бак

При проектировании отопительных конструкций важно тщательно подойти к выбору расширительного бачка. Производители предлагают различные варианты закрытых элементов, отличающихся по размерам и соответственно цене. Емкость необходимо подбирать, исходя из объема жидкости, который будет циркулировать в отопительной системе. Для этого изначально необходимо произвести все необходимые расчеты. Еще одним критерием для выбора является металл корпуса, а также верхнее покрытие, которое должно быть устойчивым к повреждениям и ржавчине. При выборе емкостей для устройств закрытого типа рекомендуется обращать внимание также на мембрану. Важно учитывать, из какого материала она изготовлена (не все подходят для использования питьевой воды), какой у нее размер, какие показатели температуры и давления она способна выдерживать. Емкость Flexcon R 80/1,5-6 бар предназначена для работы с жидкостью, температура которой должна быть не выше 70 °C.

При выборе необходимо учитывать размер и предполагаемое место расположения бачка

Лучше отдавать предпочтение емкостям, в которых мембрана является заменяемой, что упростит ремонт конструкции при необходимости. Перед покупкой стоит также обратить внимание на форму бака – они бывают овальными или прямоугольными. Второй вариант более предпочтителен, потому что отличается большей компактностью и будет занимать меньше места. Важно учитывать способ установки емкости. Изделия с опорами из металла не требуют дополнительного крепления, поэтому монтаж займет меньше времени. Специалисты рекомендуют выбирать известные модели и не экономить на устройстве, чтобы в дальнейшем избежать различных проблем. Установку и настройку изделия для систем закрытого типа осуществляют строго по инструкции. Не допускается открывать или разбирать изделие. Монтаж проводится до разветвления устройства. Если вес бака превышает 30 кг, то его устанавливают на пол, а не крепят к стенам. По инструкции подключают устройство к расширителю коммуникация, после него рекомендуется установить манометр для контроля показателей давления. На входе в емкость необходимо поставить обратный клапан. Опытные специалисты рекомендуют располагать изделие так, чтобы подводящая труба была ниже него. Это поможет удлинить время использования даже при повреждениях мембраны.

Производители предлагают разные варианты емкостей

Коротко о главном

Расширительный бак в закрытой системе отопления – нужная и важная вещь. В некоторых ситуациях возможно возникновение неисправностей, которые требуется быстро устранить. Проверку изделия требуется осуществлять в выключенном состоянии и при слитой жидкости. Если самостоятельно устранить ошибку не получается, то лучше обратиться к специалистам. Это позволит избежать проблем в эксплуатации в будущем.

Можно ли самостоятельно проверить расширительный бак в отопительной системе закрытого типа или лучше вызывать опытных специалистов?

Автор статьи Бородин Денис

2861716463

10 мин. на чтение

22.03.2022

Добавить комментарий

Ваш адрес email не будет опубликован.
Обязательные поля помечены *

Как проверить расширительный бачок? Статья от экспертов автосервиса в Москве

В автомобилях присутствует незначительный, на первый взгляд, но неотъемлемый и очень необходимый элемент системы жидкостного охлаждения – это расширительный бачок.

Он служит для компенсации колебаний объёмов тосола (антифриза) при перепадах температур. По основной же своей функции бачок расширения — это ёмкость, которая служит резервуаром для излишков охлаждающей жидкости в системе. Он является достаточно важным элементом, неисправность которого может привести к перегреву двигателя. Но а как проверить расширительный бачок на исправность мы подробно расскажем в данной статье.

Содержание статьи: На что влияет уровень охлаждающей жидкости? Как проверить уровень в расширительном бачке? Как проверить крышку расширительного бачка? Как проверить расширительный бачок на исправность (Видео) Заключение

 На что влияет уровень охлаждающей жидкости?

Двигатель охлаждается благодаря продуманной герметичной системе трубок и каналов, по которым постоянно циркулирует антифриз. Пока мотор не разогрелся до своей рабочей температуры, охладитель гонится помпой сначала по малому кругу (печка, ГБЦ, блок цилиндров). Как только антифриз сам прогрелся до отметки в 90 градусов, открывается термостат, запускающий большой круг циркуляции. Если уровень охладителя критически мал – недостаток влечет за собой появление пробок из пара или воздуха, что нарушает температурный режим ГБЦ. В итоге головка перегревается, трескается, разрушаются охладительные и масляные каналы. Снижается общая компрессия и мощность, влекущая повышение расхода топлива и прочие проблемы, вплоть до полного выхода мотора из строя, что чревато капительным ремонтом.

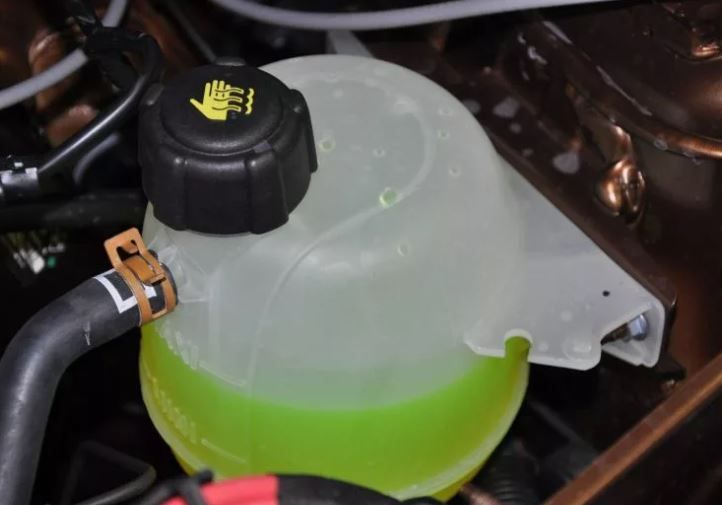

Как проверить уровень в расширительном бачке?

Проверку проводим в три этапа:

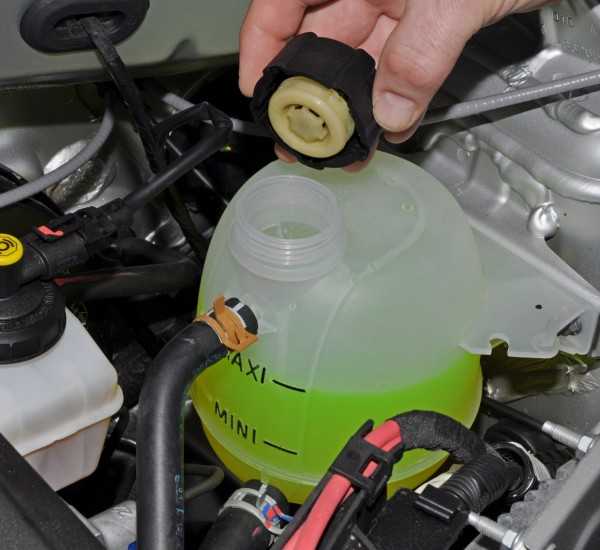

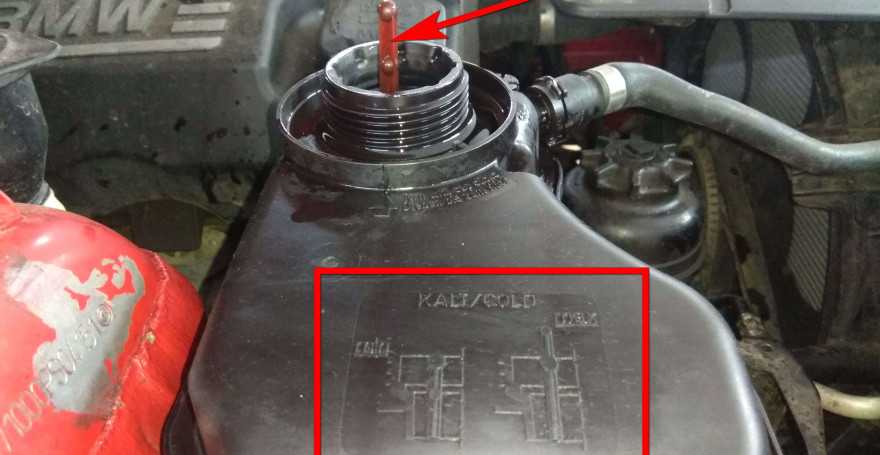

1). На холодном двигателе откручиваем крышку радиатора. Жидкость должна быть на уровне нижнего края отвода, от которого шланг идет к расширительному бачку.

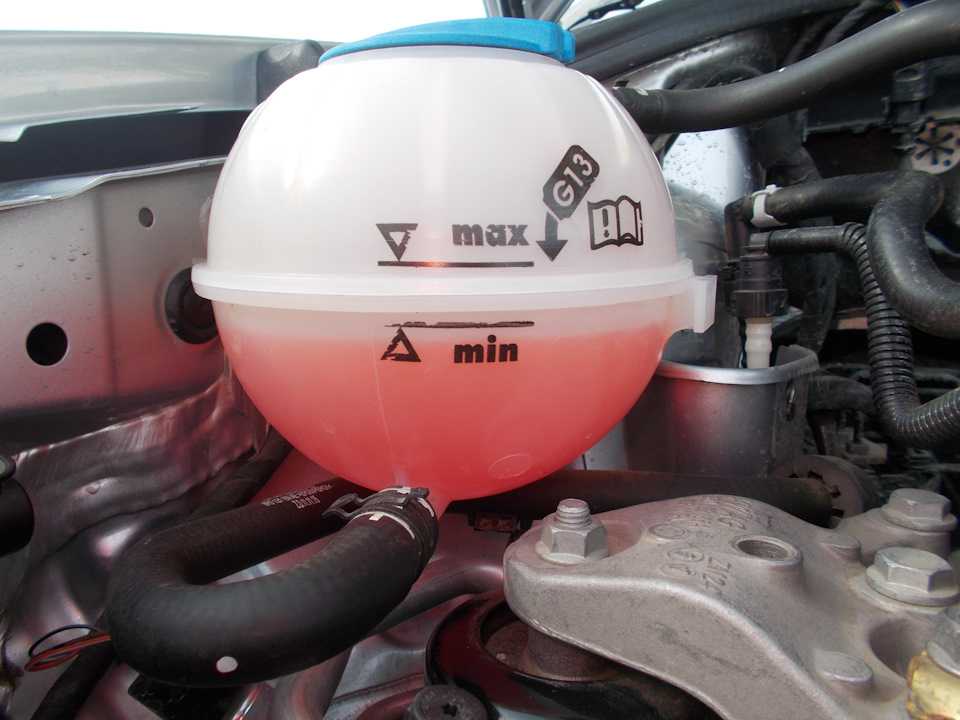

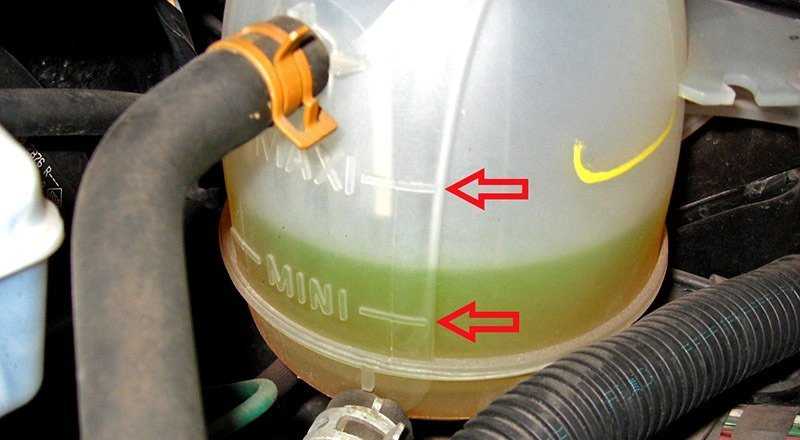

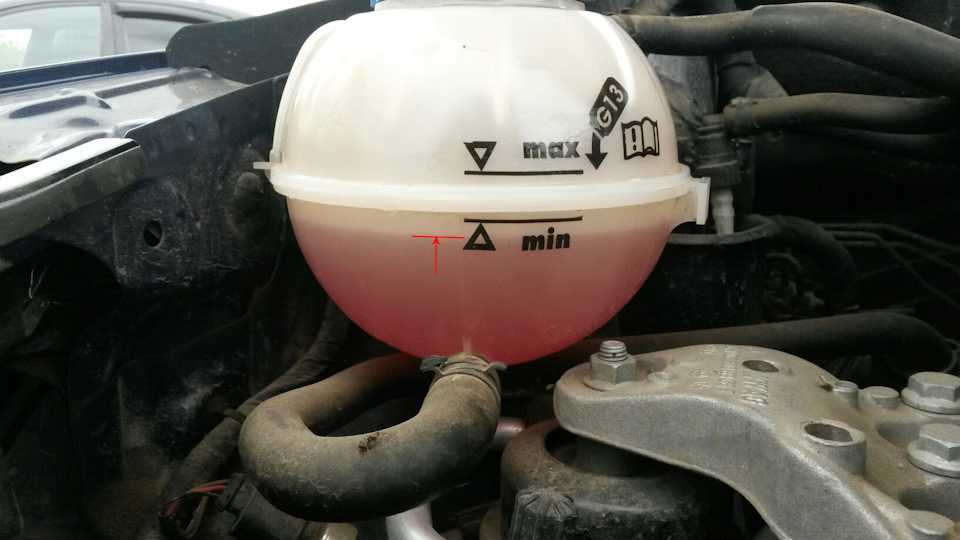

2). Производим осмотр расширительного бачка. Жидкость должна быть между отметками Min и Max.

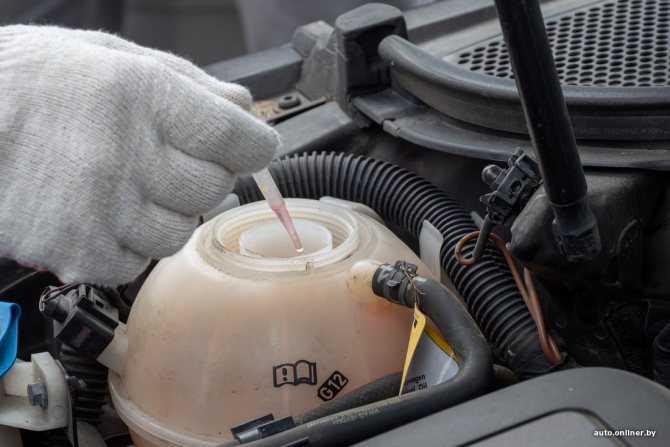

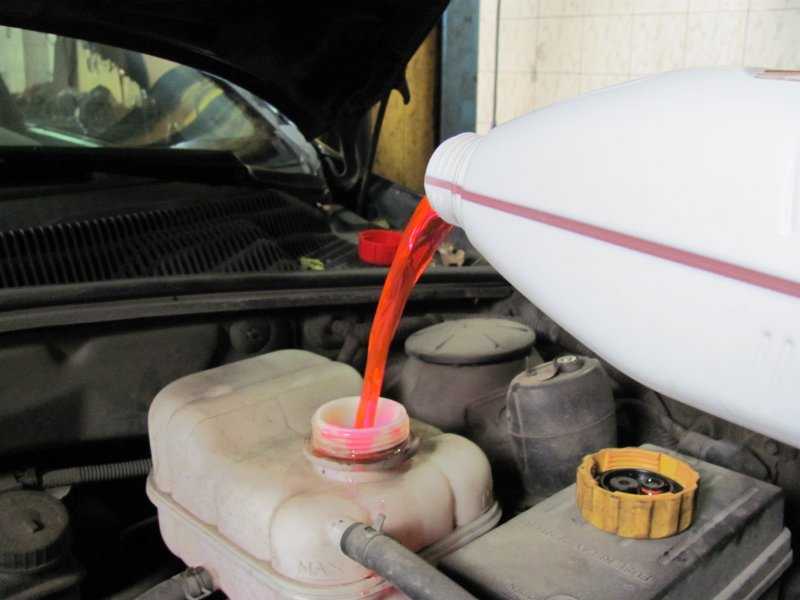

3). В случаи, если уровень в радиаторе или бачке меньше необходимого уровня, то нужно будет долить охлаждающую жидкость. Заводим двигатель, прогреваем до рабочей температуры (90-95 градусов), затем охлаждают до комнатной температуры. Если уровень жидкости в радиаторе или расширительном бачке упал, то проблема в нарушении герметичности системы охлаждения и мотору необходима серьезная диагностика. Если уровень не упал, то все нормально. Такую проверку желательно проводить не реже одного раза в неделю. Это позволит вовремя заметить падение уровня антифриза, определить причину и сохранить мотор от серьезного повреждения.

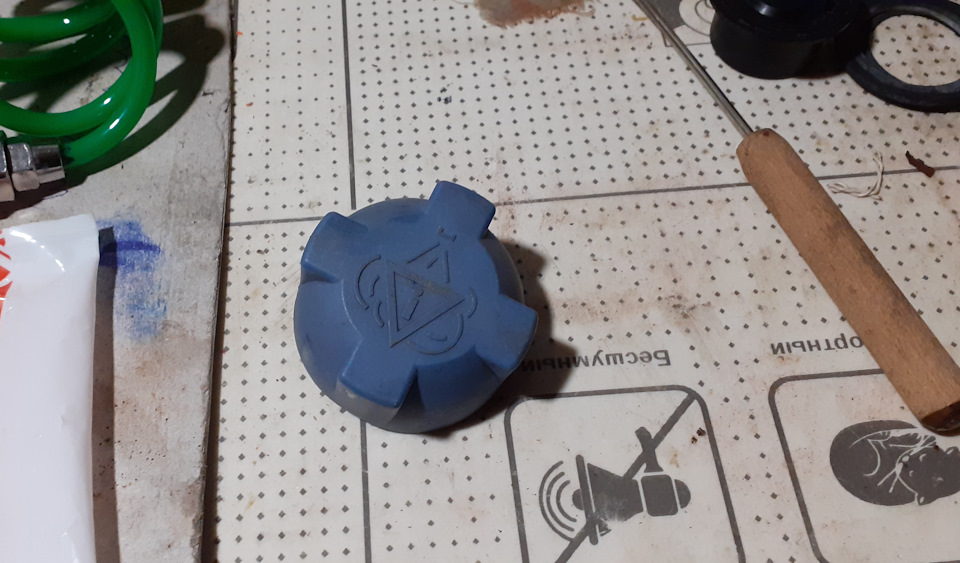

Как проверить крышку расширительного бачка?

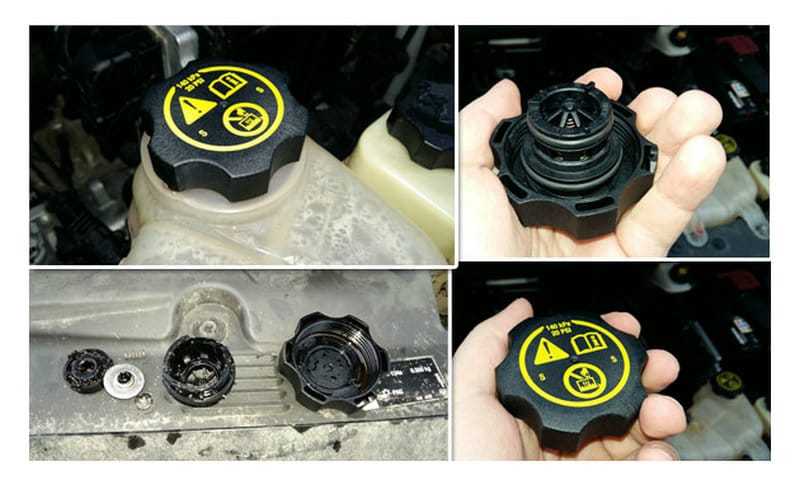

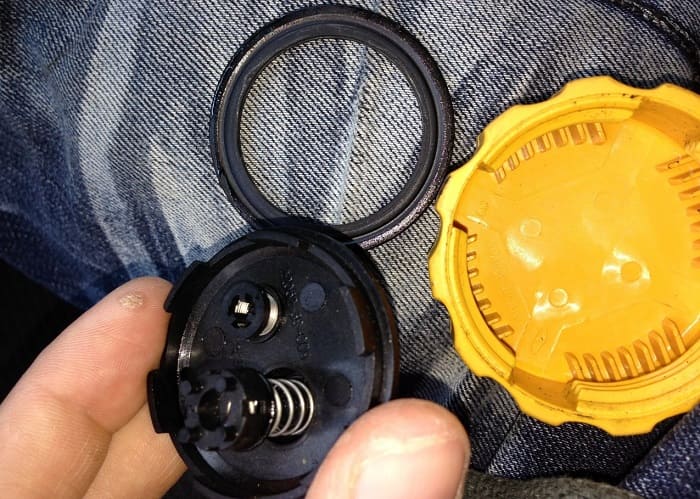

Как устроена и работает крышка расширительного бачка? Поскольку главными задачами крышки является создание необходимого давления в системе и удержание в ней охлаждающей жидкости, она должна плотно прилегать к граням бачка, на которые накручивается. Внутри непосредственной крышки встроен клапан, регулирующий давление. Он погружается в расширительный бачок и выполняет задачу по стравливанию или нагнетанию давления, в зависимости от необходимости.

Обратите внимание: В современных иномарках за функции стравливания и нагнетания давления отвечает один физический клапан, тогда как на старых российских автомобилях стоят два клапана, каждый из которых справляется со своей задачей. До тех пор пока давление в системе охлаждения находится в пределах нормы, клапана на крышке расширительного бачка не работают. Как только давление выходит за предельные значения, они выполняют ту или иную функцию.

Признаки неисправности. Выявить неисправность крышки расширительного бачка довольно трудно, при этом из-за проблем в работе клапана могут случиться серьезные неисправности с агрегатами двигателя. Можно выделить следующие основные симптомы неисправности:

Дым из-под капота. Чаще всего он появляется, когда охлаждающая жидкость попадает на горячий впускной коллектор. В такой ситуации температура мотора будет находиться на нормальном уровне. Проблема проявляется при неисправности клапана, который должен опускать давлении при его превышении. Он начинает сбрасывать давление раньше пиковых значений, что приводит к выплеску антифриза;

Перегрев двигателя при холодном воздухе из печки. Если имеется такой симптом,  он указывает о выходе из строя клапана низкого давления. Из-за проблем с ним возникнут воздушные пробки в охлаждающей системе, что приведет к перегреву двигателя. Также симптомами неисправности крышки расширительного бачка можно считать срыв хомутов, разрыв трубок, радиатора и других элементов охлаждающей системы, в том числе непосредственно бачка. Если на соединительных элементах начинаются появляться следы охлаждающей жидкости, это говорит о превышении давления в системе и необходимости замены крышки расширительного бачка.

Как проверить крышку? Проверка крышки расширительного бачка является достаточно сложной процедурой, учитывая, что ее работа напрямую зависит от давления, которое создать не так просто. В сервисных центрах имеются насосы давления, способные нагнетать необходимое количество атмосфер, после чего проверять срабатывает клапан или нет.

Что касается самостоятельной проверки крышки расширительного бачка, она менее точная в плане результатов, но позволяет обнаружить неисправность в большинстве случаев.

Проводится проверка крышки следующим образом:

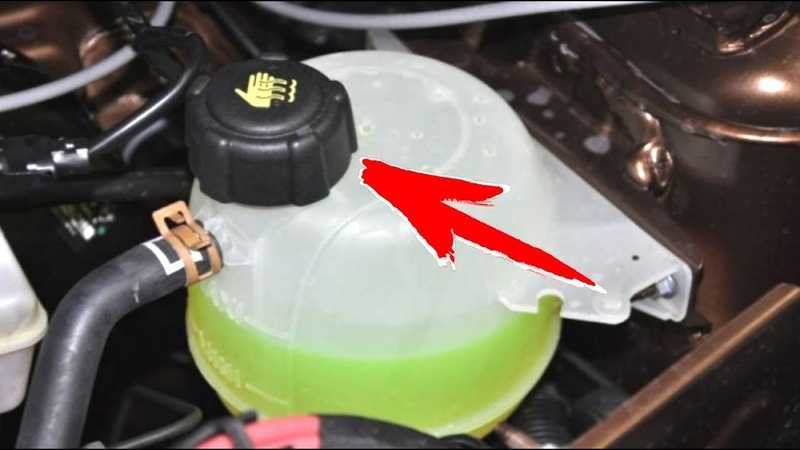

1). В первую очередь на холодном и незаведенном двигателе снимаем крышку и внимательно осматриваем на наличие сколов, трещин, разрывы уплотнительных накладок, сильные затертости и другие механические повреждения.

2). Если повреждения на найдены, закручиваем крышку на бачок с охлаждающей жидкостью и запускаем двигатель. Ждем пока двигатель прогреется и потихоньку начинаем откручивать крышку. Если услышите звук выхода воздуха (как при открытии банки с газированным напитком), это говорит о том, что крышка сдерживает образуемое в системе давление.

3). Также при работе двигателя осматриваем толстые шланги охлаждающей системы. Если они вдавлены внутрь, значит, крышка не справляется с регулировкой давления, и оно слишком низкое в системе. Еще один способ проверки крышки расширительного бачка, который можно применить не всегда вследствие различных конструкций двигателей и мест пролегания шлангов охлаждающей системы. Он заключается в том, чтобы открутить крышку и сжать один из толстых шлангов. После этого крышка закручивается на место. Место сжатия шланга отпускается, и если оно принимает исходные формы, значит, с клапаном в крышке нет проблем. Стоит отметить, что на некоторых автомобилях при откручивании крышки внутри может остаться клапан. Это говорит о его выходе из строя и необходимости замены крышки расширительного бачка.

Как проверить расширительный бачок на исправность?

Заключение

Стоит внимательно относиться не только к самому расширительному бачку, но и к его крышке. Периодически оценивать ее состояние, чтобы можно было избежать серьезных последствий. Также не стоит игнорировать техобслуживания автомобиля в отношении системы охлаждения. То есть контролировать уровень ОЖ в бачке, доливая ее при необходимости. И вовремя менять антифриз, что позволит наслаждаться поездками на своем автомобиле.

Как узнать, следует ли заменить расширительный бачок

22 мая

Автор Advanced Plumbing Drains & Heating

Расширительный бачок необходим для водопроводной системы вашего дома. Но многие домовладельцы не уверены, когда им нужно заменить свои расширительные баки.

Расширительный бак служит многим целям. Поддержание его в течение долгого времени гарантирует, что водопроводная система вашего дома работает эффективно, предотвращая при этом нежелательные и дорогостоящие проблемы в будущем.

Общие сведения о расширительных баках

Расширительный бак используется для предотвращения проблем, связанных с избыточным давлением в системе горячего водоснабжения вашего дома. Без него вы рискуете повредить водопровод, арматуру и водонагреватель.

Расширительные баки устанавливаются на линии от впускного клапана, питающего водонагреватель в вашем доме.

Резервуар состоит из двух секций, разделенных резиновым клапаном. Верхняя часть пропускает воду, а нижняя часть содержит сжатый воздух.

Это давление воздуха позволяет расширительному бачку поглощать избыточное давление, которое отводится от водопроводных труб и обогревателя.

Ваш расширительный бак защищает вас и ваше имущество от риска серьезного повреждения вашей водопроводной системы.

Но расширительные бачки могут изнашиваться. Средний срок службы вашего резервуара может составлять от пяти до десяти лет.

Вы можете продлить срок службы расширительного бака, убедившись, что давление воды в вашем доме соответствует давлению воздуха в расширительном баке. Но в некоторых случаях вам необходимо заменить его.

На что обратить внимание при оценке расширительного бака

Знание того, на что следует обращать внимание при определении необходимости замены расширительного бака, является первым шагом к защите вашего дома.

Капание воды является одним из признаков того, что клапан может быть заблокирован. Это может произойти в результате отложений полезных ископаемых или другого мусора.

В некоторых старых расширительных баках отсутствуют внутренние камеры, используемые в новых моделях. Этот компонент разделяет давление воды и воздуха.

В результате воздух может выйти из резервуара и попасть в воду вашей системы, что увеличивает риск повреждения. При попадании воздуха в систему нагрева воды также может происходить потеря тепла.

Предварительное давление — это давление воздуха под диафрагмой расширительного бачка. Именно это давление должно оставаться равным давлению воды в системе вашего дома.

Если предварительное давление ниже давления воды в вашем доме, в расширительный бачок будет поступать более высокий уровень воды, что со временем может повредить диафрагму.

Проверка давления воды

Вы можете проверить давление воды, используя манометр, прикрепив его к сливному клапану водонагревателя. Как только вы полностью откроете клапан, вы можете измерить и записать давление.

Вы также можете проверить предварительное давление в расширительном бачке, постучав костяшками пальцев по стенке бачка, чтобы определить, наполнен ли он воздухом или водой.

Слишком низкое давление предварительной зарядки может указываться, когда бак заполнен водой. Низкое давление может привести к попаданию слишком большого количества воды в бак.

Это также может указывать на то, что диафрагма больше не работает, а это означает, что ничто не препятствует проникновению воды.

Вы также можете снять крышку на нижней стороне бака и подать давление на штифт клапана. Любая вода, которая выходит, является признаком того, что диафрагма была повреждена.

Понимание того, как работает расширительный бачок, и признаков, указывающих на необходимость его замены, может предотвратить необходимость дорогостоящего ремонта в будущем.

Функциональный и качественный расширительный бак обеспечит бесперебойную работу труб, сантехники и системы водяного отопления в вашем доме круглый год.

Комментарии

Расширительные баки – Боб Вила

Схема расширительного бака: SupplyHouse.com

Этот пост был предоставлен вам SupplyHouse.com. Его факты и мнения принадлежат BobVila.com.

Домовладельцы, стремящиеся максимально увеличить эффективность и срок службы своих систем отопления и охлаждения, могут рассмотреть возможность установки расширительного бака как простого и недорогого средства регулирования давления воды и предотвращения дорогостоящего повреждения других компонентов, включая трубы.

Что такое расширительный бак?

Расширительный бак предназначен для сброса давления как в системах питьевого водоснабжения, так и в закрытых водяных системах отопления. Это гарантирует, что в трубах поддерживается постоянное давление, чтобы они не повреждались из-за избыточного давления. «Расширительный бак в системе отопления — это бесценный компонент, который защищает всю систему от повышенного давления и объема, вызванного нагревом», — утверждает Дэниел О’Брайан, технический эксперт интернет-магазина SupplyHouse. com.

«При нагревании вода расширяется, — объясняет О’Брайан. «В закрытой системе отопления места в трубах и котле ровно столько. Если вода занимает больше места и ей некуда деваться, давление возрастет и, возможно, повредит систему, как правило, в ее самых слабых местах, пока не произойдет утечка или даже разрыв трубы. Расширительный бак предназначен для снятия напряжения, тем самым увеличивая срок службы компонентов всей вашей системы отопления».

Возможно, пришло время позвонить профессионалу

Получите бесплатную оценку стоимости ремонта без каких-либо обязательств от лицензированных специалистов по ОВКВ рядом с вами.

Найдите местных профессионалов

+

Расширительный бак Extrol на 4,4 галлона на SupplyHouse.com

Расширительные баки работают, выравнивая давление во всей системе. Расширительный бачок представляет собой небольшой бак, разделенный на две части резиновой диафрагмой. Одна сторона подсоединяется к трубам системы отопления и содержит воду. Другая сторона сухая и содержит сжатый воздух, настроенный примерно на 12 фунтов на квадратный дюйм. По мере поступления горячей воды в систему отопления давление в системе увеличивается. При повышении давления мембрана в расширительном бачке опускается. Это сжимает воздух в резервуаре, создавая больше места для поступления лишней воды. Это сбрасывает избыточное давление в системе и предотвращает повреждение труб в системе.

Установка расширительного бачка

Установка расширительного бачка — это относительно простой процесс, который обычно может быть выполнен менее чем за час опытным мастером. Однако некоторые местные строительные нормы и правила могут требовать установки лицензированным сантехником, поэтому вам следует проконсультироваться с муниципальным строительным отделом, прежде чем приступать к какой-либо установке.

Выбор расширительного бака

Расширительные баки различаются по емкости: от баков, вмещающих всего два галлона, до больших баков, вмещающих несколько сотен галлонов. Чтобы определить размер, необходимый для вашей системы, интернет-магазин SupplyHouse.com предлагает удобный калькулятор размера расширительного бака на своем веб-сайте. Используйте его, чтобы определить размер и модель расширительного бака, который лучше всего подходит для вашей системы.

Стоимость расширительных баков

Цены на расширительные баки начинаются примерно с 30 долларов США для небольших бытовых резервуаров и достигают от 800 до 1000 долларов США для больших коммерческих резервуаров. Ведущие бренды включают расширительные баки Extrol производства Amtrol, которые используются для водяных систем отопления; серия Watts ET и расширительные баки Bell & Gossett HFT, предназначенные для использования с закрытыми водяными системами отопления; и расширительные баки Therm-X-trol для использования с открытыми системами питьевой воды.

Обслуживание расширительного бака

Если в вашем доме уже есть расширительный бак, вы можете периодически проверять его, чтобы убедиться, что бак работает.
