Содержание

Давление в расширительном бачке отопления закрытого типа

Содержание статьи

Как давление в расширительном бачке отопления стабилизирует работу отопительной системы
Разновидности агрегатов
Как выбрать экспазмомат
Как давление в расширительном бачке системы отопления влияет на объем – методика расчета
Установка и настройка расширительного бака в системе отопления
Как отрегулировать давление в расширительном бачке отопления – особенности обслуживания
Подводим итоги

При выполнении работ по проектированию систем теплоснабжения и подборе функциональных элементов отопительного контура важно согласовать параметры монтируемого оборудования. На стабильную и безотказную работу обогревательного контура влияет давление в расширительном бачке отопления закрытого типа, правильная регулировка которого позволяет компенсировать температурные перепады.

Расширитель, регулирующий объем теплоносителя и обеспечивающий целостность магистралей и оборудования, следует правильно выбрать и профессионально смонтировать.

Как давление в расширительном бачке отопления стабилизирует работу отопительной системы

Задумываясь о создании эффективной отопительной системы, не все имеют представление, какое давление в расширительном бачке газового котла и как работает экспанзомат.

Принцип функционирования компенсационного резервуара довольно несложный:

Возрастание температуры теплоносителя вызывает увеличение объема.
Одновременно повышается давление жидкости в замкнутом контуре.
Расширительный резервуар принимает избыток жидкости.
Давление в трубах и отопительном оборудовании быстро стабилизируется.
Вода в расширительном баке котла постепенно охлаждается и возвращается по трубам.

Устройство является обязательным элементом для поддержания постоянной температуры частного дома, квартиры или производственного объекта.

Бачок выполняет следующие функции:

компенсирует объемное расширение жидкости. При возрастании температуры увеличивается объем жидкости, наполняющей замкнутый контур, – избыток воспринимает расширительный резервуар;
сглаживает скачки, вызванные циклической работой подающего насоса. Устройство снижает воздействие гидравлических ударов на оборудование и магистрали, обеспечивает стабильность работы.

Рабочая емкость экспанзомата выполняет функцию демпфера контура отопления и позволяет:

обеспечить продолжительный срок использования отопительного оборудования;
компенсировать воздействие температурных перепадов;
гарантировать безопасную работу элементов и обеспечить их высокую надежность.

Благодаря возможности накачать воздух в рабочую емкость расширителя, поддерживается стабильная и безотказная работа отопления. Устройство является обязательным элементом отопительного контура.

Разновидности агрегатов

Демпферные емкости – необходимый элемент различных отопительных контуров:

открытых. Циркуляция теплоносителя осуществляется естественным образом без применения специальных насосов. Конструкция расширителя позволяет, при необходимости, долить вручную или с помощью питающей магистрали испаряющуюся воду в открытую емкость. Постоянный процесс испарения требует регулярного возобновления жидкости;
закрытых.
Герметичные контуры отопления комплектуются баками закрытого типа, представляющими герметичную емкость с расположенной посередине эластичной мембраной. Часть – занимает воздушная среда. Другая часть заполнена теплоносителем, который при возрастании объема воздействует на мембрану, уменьшая вместительность воздушной камеры.

Ранее популярные открытые резервуары, применявшиеся в системах с гравитационной циркуляцией, отличались простотой конструкции, дешевизной и легкостью изготовления. Резервуар представлял собой стальной бачок, оснащался крышкой, а также штуцерами для подключения к трубам отопления и сливной магистрали.

Сегодня устройства открытого типа редко применяются, что связано с определенными недостатками. Слабые места:

непосредственное контактирование воды с воздухом, что вызывает ускоренное разрушение корпуса в результате коррозионных процессов;

необходимость монтажа только в наиболее высокой части контура, которая достаточно часто располагается в холодном помещении;
потребность в постоянном возобновлении и контроле объема теплоносителя, регулярно испаряющегося при эксплуатации;
пониженная эффективность работы демпферного узла, требующего надежной тепловой изоляции.

Герметичные конструкции, применяемые в закрытых системах теплоснабжения, превосходят по эксплуатационным характеристикам открытые баки. Особенности:

повышенная устойчивость к коррозии;
отсутствие необходимости постоянного контроля уровня;
стабильное функционирование без регулярной доливки воды;
невозможность контакта теплоносителя с воздушной средой;
простота самостоятельного монтажа.

Остановимся более детально на расширительных резервуарах закрытого типа, зарекомендовавших себя с положительной стороны в системах теплообеспечения с принудительной подачей жидкости. Они эффективно компенсируют перепады давления, возникающие при возрастании объема жидкости.

Используются следующие типы резервуаров:

безмембранные. Конструкция устройства характеризуется отсутствием эластичной мембраны. Для функционирования резервуара необходимо подключить баллон или оборудование, нагнетающее воздух;
мембранные. Главной конструктивной особенностью является наличие резинового демпфера, разделяющего теплоноситель с воздушной средой, а также возможность замены эластичного элемента.

Безмембранные устройства были распространены до освоения производства надежных каучуковых мембран, отличающихся долговечностью и повышенным запасом прочности.

Безмембранные аппараты характеризуются:

отсутствием резиновой прокладки, предотвращающей контакт антифриза или воды с газовой средой;
стабильностью работы только при постоянном контроле подачи воздуха и обеспечении его постоянного давления.

Мембранные агрегаты быстро вытесняют безмембранные устройства, которые не могут конкурировать по эксплуатационным показателям. Эластичная мембрана, разделяющая жидкость и газ отличаются формой и изготавливаются:

в виде полусферы. Тарельчатый элемент стационарно закреплен и под нагрузкой принимает радиусную форму сферы;
в форме баллона. Грушевидная мембрана, закрепленная на фланце, при нагрузке пытается повторить форму сосуда. При необходимости легко демонтируется.

Составные элементы тарельчатых баков:

вертикальный корпус, выполненный из двух герметично соединенных частей;
резиновая тарелка, стационарно установленная между элементами корпуса;
нижний штуцер, предназначенный для соединения с трубами отопления;
верхний ниппель, позволяющий заполнить верхнюю часть резервуара воздухом.

Теплоноситель при увеличении объема заполняет емкость и через тарельчатую мембрану воздействует на воздушную среду. При снижении температуры нагрева, соответственно, уменьшается объем жидкости, которая выдавливается воздухом. Регулировка осуществляется путем подкачки воздуха через ниппель или его открытием.

Резервуары с грушевидной мембраной включают следующие элементы:

емкость с фланцевым креплением для фиксации резиновой мембраны;

сферическую камеру для теплоносителя, зафиксированную на фланце;
штуцер, позволяющий подключить демпферный элемент к магистралям;
клапан, регулирующий подачу воздуха.

Вода заполняет резиновую емкость, которая защищает корпус от коррозии. Это положительно влияет на его долговечность.

Главные отличия такого вида резервуаров:

отсутствие контакта теплоносителя с металлом корпуса;
возможность демонтажа резиновой камеры;
небольшие габариты;
работа без подпитки;
функционирование при повышенной нагрузке;
минимальное количество теплопотерь;
герметичность.

Для обеспечения стабильной работы следует контролировать показания манометра и периодически подкачивать воздух.

Как выбрать экспазмомат

Выбор расширительной емкости – серьезная задача, к решению которой необходимо подойти с высокой степенью ответственности. При выборе компенсатора важно учитывать следующие моменты:

конструктивное исполнение;
материал корпуса;
типоразмер изделия;
срок эксплуатации.

В специализированных магазинах опытные консультанты помогут приобрести необходимый расширитель и подскажут, какое давление в расширительном баке системы отопления необходимо поддерживать.

Как давление в расширительном бачке системы отопления влияет на объем – методика расчета

Главная характеристика агрегата – вместительность резервуара.
Рабочий объем прямо пропорционален давлению и должен превышать количество теплоносителя, вытесняемого при температурном расширении.

Емкость бака зависит от вида жидкости, применяемой в качестве теплоносителя. Для определения вместительности демпфера учитывают следующие данные:

объем бака равен количеству воды, находящейся в отопительной системе, умноженному на коэффициент 1,15;
использование антифриза требует повышенного объема резервуара, рассчитанного с учетом коэффициента 1,2.

Суммарный объем теплоносителя, циркулирующего в контуре, определяется путем сложения вместительности составляющих элементов:

труб;
батарей;
котла.

Рассчитав общий объем теплоносителя, необходимо умножить полученную величину на коэффициент, соответствующий определенной жидкости. Так, для системы обогрева суммарным объемом 100 литров нужен компенсирующий резервуар с рабочей емкостью 15 л – для воды и 20 л – при использовании антифриза.

Для повышенной нагрузки, создаваемой избыточным объемом теплоносителя, требуется увеличенный рабочий объем бака.

Установка и настройка расширительного бака в системе отопления

При монтаже и подключении расширительной емкости необходимо руководствоваться рекомендациями изготовителя и учитывать следующие факторы:

при использовании открытой системы монтаж емкости производят на максимальном возвышении;
в закрытом контуре резервуар подключается после циркуляционного насоса.

Последовательность действий по установке бачка для закрытого контура:

Определите удобное место монтажа на подающей магистрали.
Проверьте величину рабочего давления в бачке.
Произведите монтаж, учитывая увеличение массы при заполнении жидкостью.
Подключите демпферное устройство к трубам отопления.

При установке необходимо учитывать такие нюансы:

удаленность от котельной;
удобство доступа для обслуживания;
прочность крепления емкости.

Проверку емкости выполняйте следующим образом:

Запустите отопительную систему при закрытом вентиле бака.
Подайте теплоноситель в рабочую камеру бака при 1 атм.
Проконтролируйте падение давления, которое должно составлять 0,1–0,2 атм.

Это свидетельствует об отсутствии проблем и стабильном функционировании системы. Правильное размещение и наладка бака способствует нормальной работе и облегчает выполнение сервисных мероприятий.

Как отрегулировать давление в расширительном бачке отопления – особенности обслуживания

При обслуживании устройства необходимо обеспечить давление в баке на 0,2 атм меньше общей нагрузки в контуре.

Регулировочные операции производите по следующему алгоритму:

Отсоедините устройство от системы.
Слейте из него воду.
Подсоедините манометр к ниппелю.
Проверьте показания манометра.
Накачайте, при необходимости, емкость с помощью компрессора.

В процессе обслуживания также проверьте:

наличие повреждений корпуса;
целостность эластичной мембраны.

Подводим итоги

Контролируя манометром степень заполнения воздухом рабочего отсека, можно узнать, какое давление в расширительном баке котла. Это позволит обеспечить эффективность функционирования устройства и продлит срок его эксплуатации. При неправильной регулировке ресурс использования существенно уменьшается. Работы несложно выполнить своими силами, придерживаясь рекомендаций.

Давление в расширительном бачке закрытого типа

Содержание

Виды и устройство
Особенности конструкции
Какое давление должно быть в расширительном бачке газового котла системы отопления закрытого типа
Как проверить давление в расширительном бачке
Расчет объема
К чему приведет недостаточный объем расширительного бачка
Почему падает давление
Где поставить в системе

Насколько важным является такой элемент в системе отопления, как расширительный бачок? Для того, чтобы это понять, необходимо знать его назначение. Все дело в законах физики. При нагревании вода изменяет свою плотность, а если быть точнее, плотность уменьшается. Соответственно объем воды увеличивается, что приводит к повышению давления в трубах и радиаторах системы отопления, вплоть до запредельных величин. Отсюда и появляется дополнительный элемент в виде расширительного бачка для сброса излишков воды. Затем вода в емкости остывает и возвращается в систему обратно.

Виды и устройство

Существуют два вида отопительных систем закрытого и открытого типа. В открытой системе циркуляция воды происходит естественным образом. Это значит, что дополнительных устройств для создания давления воды не предусмотрено. Расширительные бачки для данной системы отопления используются без верхней крышки. Контур крепления у таких емкостей сверху. Для того, чтобы в системе трубопровода не скапливался воздух, мешающий нормальному функционированию теплоносителя, необходимо постоянно следить за уровнем воды в расширительном бачке.

Еще один вид отопительной системы – система закрытого типа. Еще ее называют автономной отопительной системой. Главное отличие в том, что давление в расширительном бачке отопления закрытого типа создается за счет насоса. Поэтому в качестве теплоносителя иногда используют антифриз для исключения перемерзания труб в зимнее время в случае, например, отключения электричества или газа. Данная система полностью герметична, поэтому в контуре устанавливается полностью закрытый расширительный бачок.

Особенности конструкции

Особенность конструкции расширительного бака закрытого типа зависит от вида установленной мембраны. Всего существуют два основных вида мембраны – в виде диафрагмы и баллонного типа.
Расширитель с мембраной в виде диафрагмы имеет форму бочки или прямоугольного бака. Резиновая перегородка внутри делит бак на две камеры. В верхнюю камеру закачивается воздух, в нижнюю теплоноситель.

При подключении расширительного бака приводится в движение гибкая мембрана. Система готова к пуску, когда мембрана опускается на поверхность теплоносителя. При нагреве воды или антифриза в системе, за счет образования давления в нижней камере мембрана смещается вверх. Образуется дополнительное место в расширителе для сброса излишков теплоносителя. Соответственно при остывании запускается обратный процесс. Мембрана опускается вниз за счет снижения плотности воды (антифриза).

Еще один вид мембраны – баллонного типа. Внутрь расширителя устанавливается резиновая емкость. Когда происходит наполнение бака нагретой жидкостью, емкость растягивается по принципу воздушного шарика.При остывании принимает прежнюю форму. Главным преимуществом над мембраной в виде диафрагмы является его ремонтопригодность. Резиновая емкость легко заменяется при износе.

Знаете ли вы, что расцветка бачка расширителя имеет не только эстетический смысл. Как правило существует два цвета. Красная емкость расширителя предназначена только для системы отопления. Бак синего цвета подходит и для отопления и для водоснабжения. Все дело в используемой мембране. Она изготавливается из пищевой резины»

Какое давление должно быть в расширительном бачке газового котла системы отопления закрытого типа

Как правило необходимая величина настраиваемого давления воздуха в расширительном бачке указывается в паспорте на газовый или электрический котел, однако этой записи может и не быть. Тогда принято использовать величину давления на 0,2 – 0,3 атмосферы ниже рабочего. Все зависит от размера частного дома и площади отопления. Обычно диапазон давления в мембранном баке составляет от 1,5 до 2,5 атмосфер. Например, для малоэтажного загородного дома нормальное функционирование системы отопления происходит при 1,5 – 1,8 атм, поэтому давление в расширительном баке настраивается в пределах 1,2 – 1,6 атм.

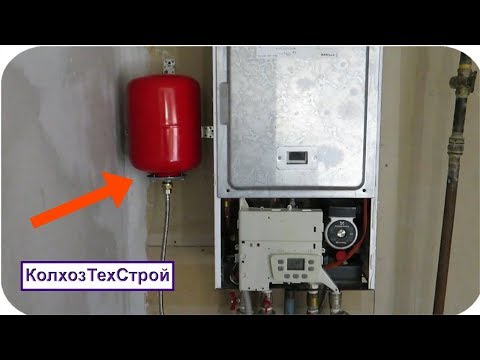

Как проверить давление в расширительном бачке

Чтобы измерить величину давления в расширительном бачке системы водоснабжения или отопления для газовых котлов различных видов, необходимо подсоединить обыкновенный автомобильный манометр к ниппелю.

Для того, чтобы добраться до ниппеля, необходимо снять верхнюю пластиковую крышку. Там же находится золотник, с помощью которого можно стравить излишки давления воздуха. Для увеличения давления можно воспользоваться автомобильным насосом, подсоединяя его к ниппелю.

Корректировка давления в расширителе лучше проводить на снятом с системы отопления бачке. Без отсоединения корректировку выполнять можно, но тогда необходимо полностью убедиться в отсутствии теплоносителя в котле.

Расчет объема

Для того, чтобы система отопления функционировала без перебоев и поломок необходимо правильно выбрать расширительную емкость нужного объема. Для вычисления следует использовать такие показатели, как объем системы теплоносителя V_t, коэффициент теплового расширения применяемого теплоносителя K_t. Он зависит от применяемого антифриза в системе. И показатель эффективности работы мембраны F. Формула ниже:

V_b = V_t * K_t / F

коэффициент теплового расширения берется из специальной таблицы. Все зависит от процентного содержания водогликолевой смеси в антифризе.

Коэффициент расширения воды и водогликолевой смеси

Показатель эффективности работы мембраны рассчитывается следующим образом:

F = (P_max -P_b)/ (P_max + 1),

где:

P_max – максимальное давление в отопительной системе. Этот показатель можно найти в паспорте на котел;
P_b – давление воздуха в расширительном бачке.

Данную величину можно взять из паспорта расширителя или определить самостоятельно через подсоединение к ниппелю бачка автомобильного манометра.

Читайте также по теме: Как посчитать расход газа на отопление дома

К чему приведет недостаточный объем расширительного бачка

При покупке расширительного бачка нужно убедиться в наличии сбрасывающего клапана. При его отсутствии клапан следует докупить. В том случае, если сбрасывающий клапан начнет постоянно сбрасывать теплоноситель. Это значит, что выбранного объема расширителя недостаточно.

Почему падает давление

Причиной падения давления в расширительном бачке двухконтурного котла или в системе отопления чаще всего является отсутствие электричества. Ведь от источника энергии работает насос, который обеспечивает нужное давление. Еще одна причина — это протечки в системе отопления и водоснабжения. И последняя причина, которую бы хотелось озвучить — это неправильные или сбитые настройки давления воздуха бачка расширителя. Как регулировать давление в бачке читать выше. Конечно нельзя исключать факт поломки расширителя. Для ремонта расширительного бачка газового котла стоит обратиться в специализированную сервисную службу.

Где поставить в системе

Для систем открытого типа бачок расширителя устанавливается в самой верхней точки контура отопления.

Рекомендуем: Подключение газа к частному дому

Для отопительных систем закрытого типа таких жестких условий нет. Бачок монтируется рядом с источником тепла в котельной.

Если, например, котел стоит в кухне, то бачок может устанавливаться в кухонном помещении. Если в доме 3, 4 этажа, да еще и контур водяного напольного отопления, то одного расширительного бачка может не хватить. Тогда в контур приспосабливают второй бак.

Выводы можно сделать следующие. Расширительный бачок является неотъемлемой частью отопительной системы. Обойтись без него в современном мире пока не получится. Однако и обслуживание данного оборудования не требует высококвалифицированной помощи. Следить за давлением, регулировать его, производить замену самого бачка можно вполне самостоятельно.

Что такое терморасширительный бак и как его проверить?

Перейти к содержимому

Не чрезвычайная ситуация? Не проблема! Мы предлагаем регулярные запланированные встречи.

Оставьте отзыв о нас по телефону:

Служба расписания

Мы поддерживаем поток воды

и поток воздуха

Подписывайтесь на нас:

Позвоните нам сегодня для БЕСПЛАТНОЙ оценки!:
(740) 217-0450

Главная » Что такое терморасширительный бак и как его проверить?

Терморасширительный бак, что это такое? Как я узнаю, нужен ли он мне? Зачем мне это нужно? Приготовьтесь узнать все, что вам нужно знать о терморасширительных баках, от ваших друзей здесь, в аварийной сантехнике, отоплении и воздухе.

В прошлом, когда водонагреватели нуждались в расширении, они возвращали воду в городские водопроводы. Проблема в том, что это имело высокий риск загрязнения основного водоснабжения. Только в 19 году92, когда EPA начало принуждать поставщиков воды защищать свое водоснабжение. Именно тогда компании водоснабжения, такие как Delaware City Water и Del-Co Water, начали устанавливать переходники для приямков и обратные клапаны (предотвращение обратного потока), чтобы ваш водонагреватель обслуживал и размещал систему с замкнутым контуром. Когда компании водоснабжения начали устанавливать эти обратные клапаны на дома, Огайо принял Кодекс теплового расширения:

.
607.3.2 Устройство предотвращения обратного потока или обратный клапан. Если устройство предотвращения обратного потока, обратный клапан или другое устройство установлено в системе водоснабжения, использующей оборудование для нагрева накопительной воды, так что тепловое расширение вызывает повышение давления, должно быть установлено устройство для контроля давления.

С точки зрения непрофессионала, если у вас есть обратный клапан на водопроводе, вам нужен терморасширительный бак. Поэтому, если у вас есть вода Del-Co или Delaware City Water, вам нужен расширительный бак. Означает ли это, что водные компании обходят дом за домом, чтобы убедиться, что у каждого, у кого должен быть расширительный бак, есть он? Нет, однако, если вы переделываете или продаете свой дом, где вам требуется разрешение или проверка, Департамент строительства БУДЕТ требовать наличия расширительного бака.

Эти обратные клапаны так хорошо справляются со своей задачей, что создают тепловое расширение в баке с горячей водой, поэтому вам нужен расширительный бак. Видите ли, во всех системах водоснабжения создается давление, потому что горячая вода расширяется, и когда она нагревается, давление внутри основного бака будет сбрасываться в расширительный бак до тех пор, пока давление не нормализуется. Если у вас нет терморасширительного бака и у вас есть система с замкнутым контуром (обратный клапан), ваш клапан T&P начнет протекать при давлении около 150 фунтов на квадратный дюйм и 210*F для сброса давления. Такое повышение давления может привести к взрыву водонагревателя. Кроме того, если у вас нет терморасширительного бака и у вас есть система с замкнутым контуром, вы создаете дополнительную нагрузку на всю водопроводную систему, например, на стиральную машину, туалет и посудомоечную машину. Некоторые гарантии могут быть фактически аннулированы, если имеется неисправный или отсутствующий терморасширительный бак, который требуется вам из-за вашей замкнутой системы. Терморасширительный бак продлит жизнь вашему водонагревателю и сантехническим приборам.

Для оптимальной работы при установке расширительного бака важно, чтобы давление воды, поступающей в дом, соответствовало давлению в расширительном баке. Также при монтаже расширительного бака его следует монтировать с холодной стороны между водонагревателем и основным запорным краном воды. Важно правильно установить, потому что, если бак наполняется водой, он становится очень тяжелым. 2-галлонный бак, наполненный водой, весит более 16 фунтов. Это большой вес, висящий на линии, особенно на линии из ХПВХ.

Размер необходимого вам терморасширительного бака зависит от размера вашего водонагревателя(ей). Примеры размеров в этой области: водонагреватель 52 Г или менее = расширительный бак на 2 Г, водонагреватель(и) 60 Г или более = расширительный бак на 4,5 Г. В зависимости от качества воды терморасширительный бак служит в среднем 5-8 лет. Наконец, проверка вашего терморасширительного бака важна и должна проверяться один раз в год, когда вы промываете водонагреватель. Если ваш терморасширительный бак висит на трубе, вы должны нажать на клапан Шредера (воздушный клапан), расположенный на дне бака, если воздух выпущен, значит, бак работает правильно. Если ничего или вода не выходит, ваш бак неисправен и нуждается в замене. Если у вас есть какие-либо вопросы относительно вашего терморасширительного бака или вы хотите узнать, нужен ли он вам, позвоните в службу экстренной сантехники, отопления и вентиляции по телефону (740) 217-0450.
