Как проверить трехходовой клапан в газовом котле: пошаговый инструктаж

Трехходовой клапан – устройство, широко применяемое в самых различных конструкциях бытовых и промышленных аппаратов. Соответственно, такого же рода устройство применяется в составе бытового газового оборудования. Наряду с различными неисправностями бытовых газовых котлов пользователи нередко встречаются с поломкой трехходового клапана. Согласитесь, неплохо бы выяснить, по какой причине выходит из строя это устройство и попытаться починить его своими силами.

Между тем установить потерю работоспособности устройства «с первого взгляда» удается далеко не всегда даже профессиональным механикам. Для этого требуется соответствующая проверка. Поэтому в рамках нашей статьи рассмотрим, как проверить трехходовой клапан в газовом котле, когда есть подозрения на неисправность этого механизма. Также поговорим о разновидностях устройства и его функциональных возможностях.

Содержание статьи:

• Кратко о механизме трехходового клапана
• Функциональное применение устройства
• Как выполняется проверка трехходового клапана?
  • Шаг #1 — проверка привода клапана
  • Шаг #2 — проверка механизма распределения потоков
• Выводы и полезное видео по теме

Кратко о механизме трехходового клапана

Устройство трехходового клапана бытового газового котла и другого газового оборудования является достаточно простым, несмотря на сложную, на первый взгляд, форму. Следует отметить, у каждого производителя конструктивное исполнение клапанов существенно отличается, но принцип действия фактически остаётся неизменным.

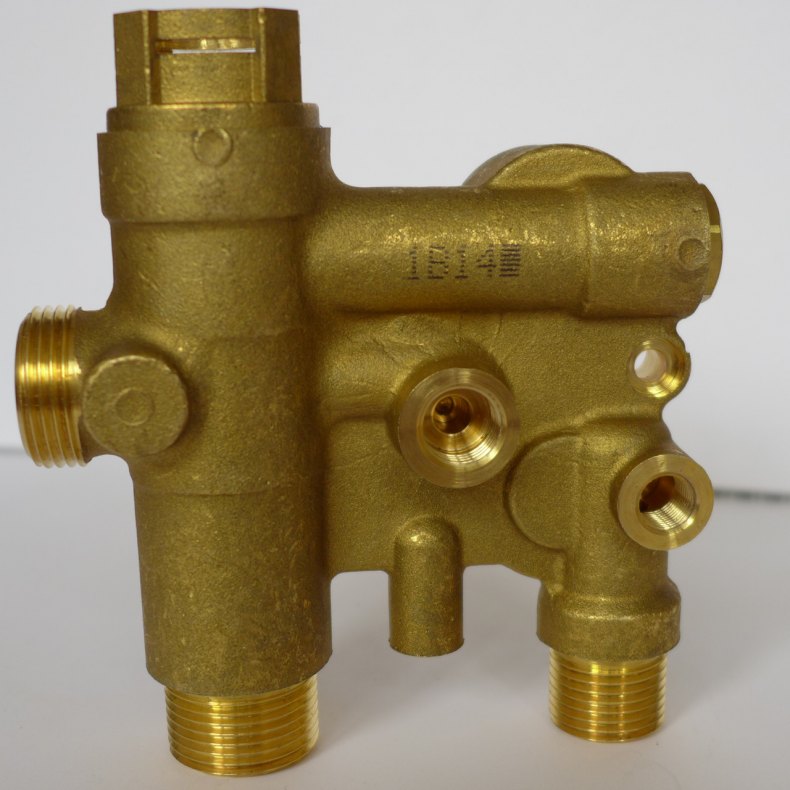

Традиционно корпус прибора изготавливают из бронзы. Рабочие элементы, например, шток, пружины – выполняются из стали. Мембрана обычно изготовлена из резины Для уплотнения штока используется двойной кольцевой элемент. Соединительные детали (штуцеры) могут иметь исполнение под резьбу или пайку, в зависимости от модели трехходового клапана.

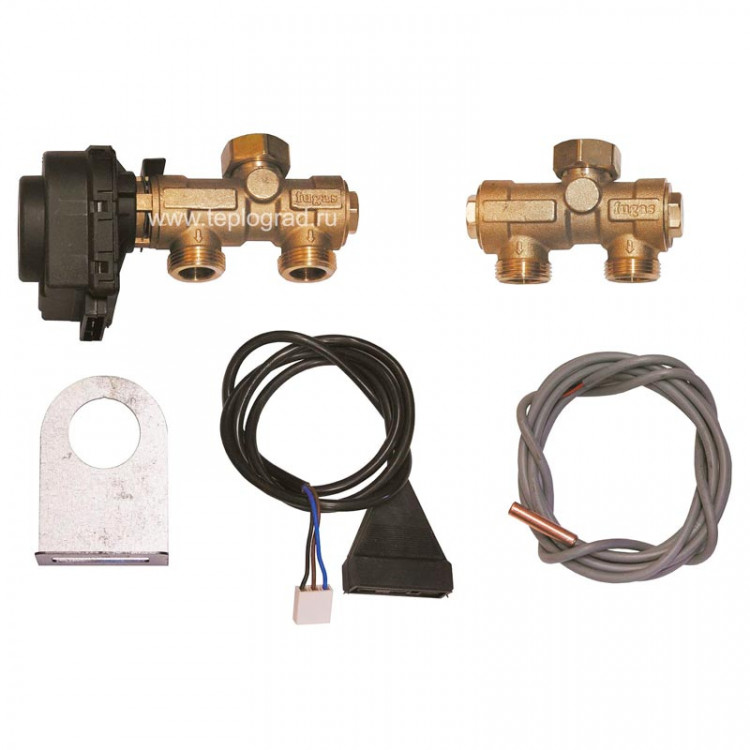

Один из широко распространенных вариантов исполнения трехходового клапана: 1, 2 – угловой проходной транспортный канал; 1, 3 – прямой проходной транспортный канал; 4 – головка привода; A – транспорт потоков в режиме отопления; B – транспорт потоков в режиме ГВС

Обычно совместно с прибором используется электромеханический привод. Благодаря его работе осуществляется двухточечное регулирование.

Так, привод у трехходового клапана может быть ручным, электромеханическим (термостатический, с термоголовкой), электрическим, гидравлическим.

Принцип работы трехходового клапана для схемы газового котла, примерно, следующий: когда устройство находится в режиме нормально открытого транспорта, прямой проходной транспортный канал, соответственно, открыт. Угловой проходной канал остаётся закрытым.

Иное состояние механизма обеспечивает открывание углового транспортного канала и блокировку прямого транспортного канала, соответственно. Также возможны промежуточные положения штока и заслонки трехходового клапана.

Подробнее об устройстве и принципе работы трехходового клапана мы говорили в .

Функциональное применение устройства

Если рассматривать механизм коммутации потоков с точки зрения возможной функциональности, следует отметить различие устройств по принципу действия:

1. Разделительный.
2. Переключающий.
3. Смесительный.

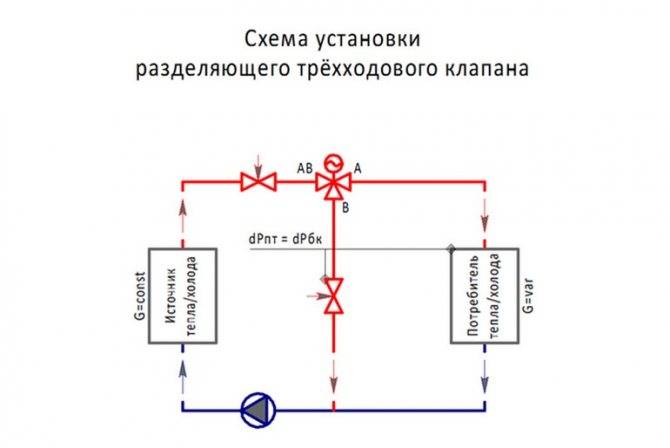

Разделительный принцип работы предполагает деление потока, направляя его в два контура.

Переключающей функцией предусматривается организация переключения между приборами, потребляющими тепловую энергию. Например, переключение между контуром ГВС и отопления .

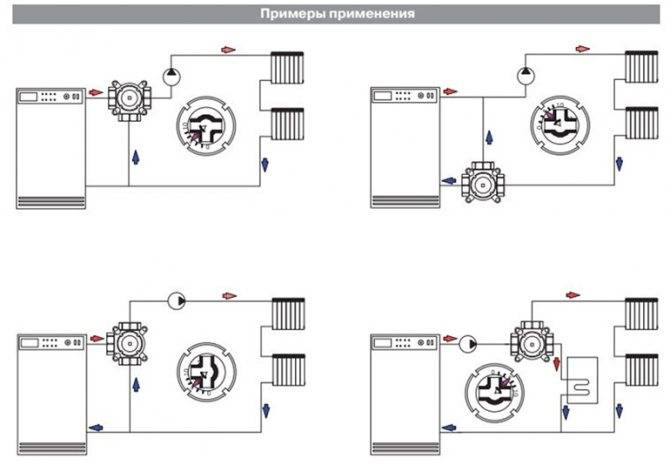

Переключающий функционал клапана (классическая схема): П – первичный контур; В – вторичный контур; 1, 2 – прямой транспортный канал; 3, 2 – угловой транспортный канал

Переключающий функционал позволяет организовать эффективное переключение между различными приборами, генерирующими тепловую энергию:

• водяными нагревателями;
• ;
• солнечными батареями и т.д.

Другая функция трехходового клапана для бытового газового котла – смесительная. Она позволяет организовать регулируемое смешивание потоков рабочей жидкости (подмешивание обратки в нагретый теплоноситель).

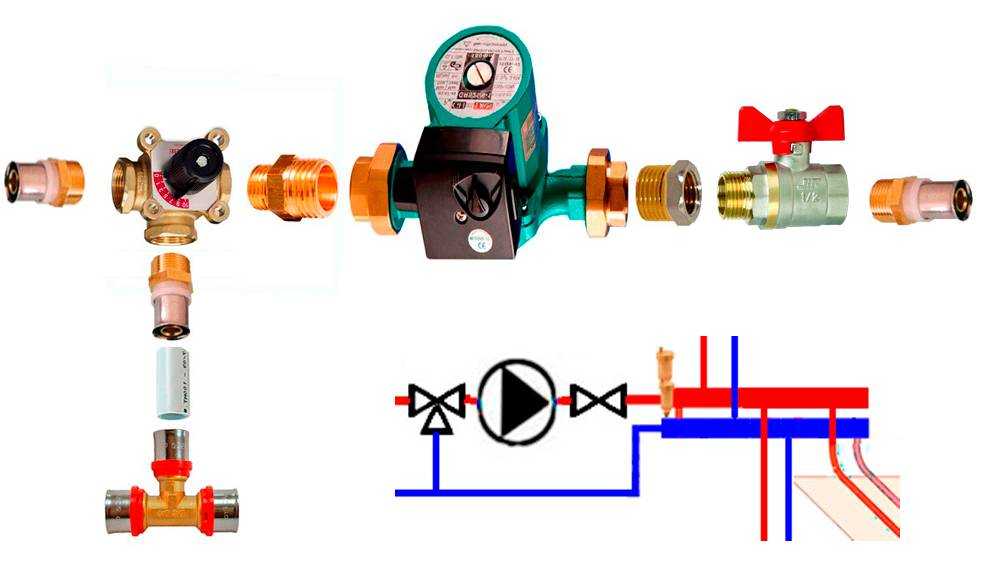

Для этого достаточно установить трехходовой клапан на обратной трубе отопительной системы.

Смесительный функционал клапана (классическая схема): П – первичный контур; В – вторичный контур; 2, 1 – прямой транспортный канал; 2, 3 – угловой транспортный канал

Теперь, после краткого ознакомления с конструктивными деталями прибора, можно рассмотреть особенности проверки работы трехходового клапана, установленного в .

Как выполняется проверка трехходового клапана?

Нарушение работы прибора сказывается на эксплуатации газового котла в целом. К примеру, если подача теплоносителя недостаточна, газовый котел может попросту отключиться из-за перегрева. Или же, неисправность трехходового клапана может сопровождаться отсутствием должной температуры нагрева теплоносителя в системе отопления.

В любом случае, устройство требуется проверить на работоспособность. При этом для исполнения диагностических мероприятий, регулирующий прибор газового котла, как правило, приходится демонтировать. Демонтаж относительно несложен, поэтому такая работа вполне может выполняться своими силами.

Шаг #1 — проверка привода клапана

Далее рассмотрим пошагово процесс проверки, начав с проверки привода. Рассмотрим особенности диагностики клапанов с различным типом привода.

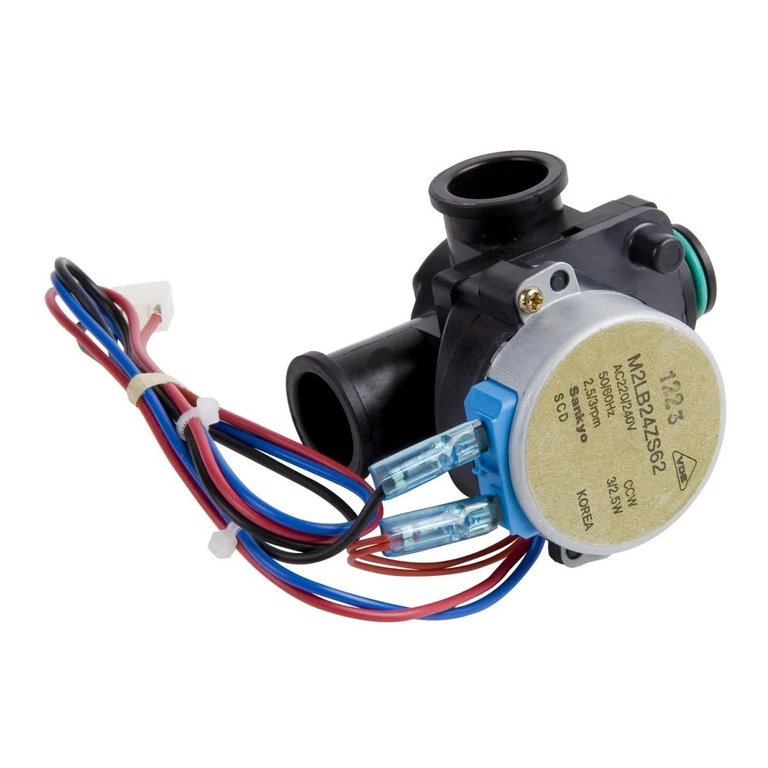

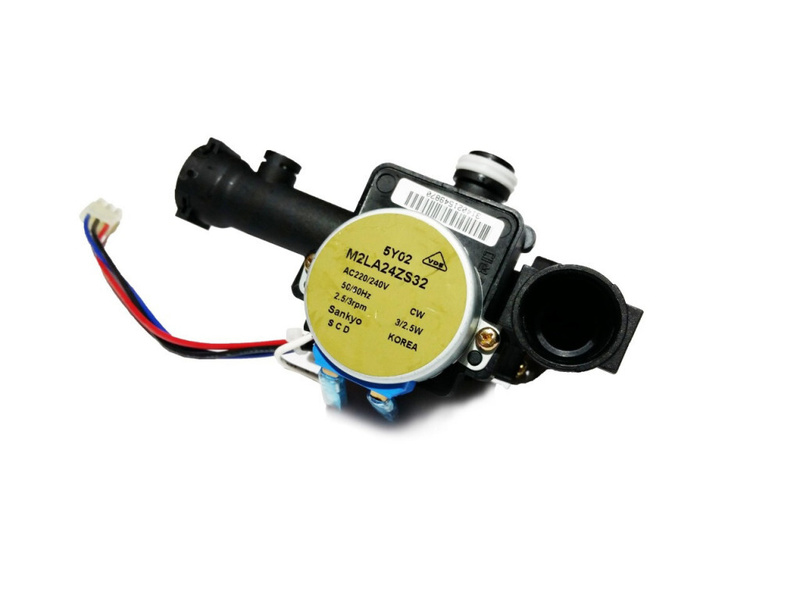

Диагностика электропривода трехходового клапана

Шток клапана традиционно управляется электроприводом. Поэтому целостность, наличие питания, и работоспособность электропривода следует проверить в первую очередь.

Целостность внешней части проверяется визуально путем внимательного осмотра, а наличие питания и целостность внутреннего механизма — соответствующими приборами.

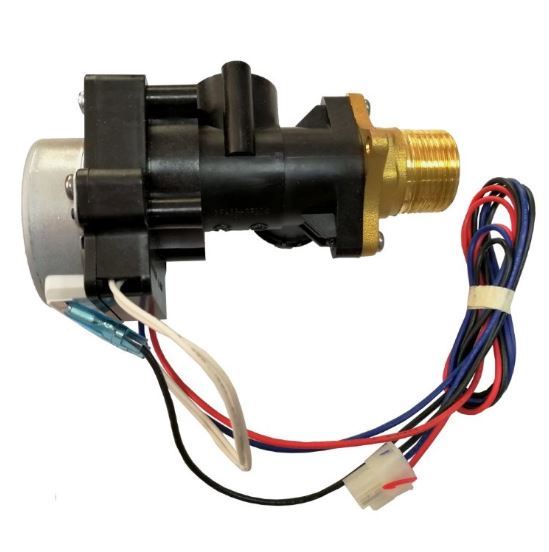

Диагностика приводной части трехходового клапана газового котла при помощи широко распространенного электрического прибора – тестера

Привод и все элементы этой части конструкции обычно диагностируются электрическим тестером. Этим прибором можно проверить как целостность цепей, так и наличие питающего напряжения. Исправный привод при подаче/отключении питающего напряжения должен демонстрировать рабочий процесс – движение толкателя штока клапана.

Проверку работы электропривода допустимо выполнить непосредственным подключением механизма к сети электрического тока, используя для этого разъём, которым комплектуется привод. Наглядно этот момент осветлен в видеоролике, расположенном в конце статьи.

Проверка термостатической головки

Если конструкция трехходового клапана не предусматривает наличия электропривода, но управляется , нужно проверить эту часть системы путём приложения температурного воздействия непосредственно к баллону датчика.

Термостатическая головка, дополненная температурным баллоном. На некоторых моделях газовых котлов конструкции трехходовых клапанов оснащаются таким типом привода

Например, можно нагреть баллон термостатической головки с помощью электрического фена.

Исправная термоголовка должна реагировать на изменения температуры и толкать/вытягивать шток клапана аналогично тому, как эту работу выполняет электропривод.

Проверка устройства с гидравлическим приводом

Если в системе газового котла используется клапан, регулирующий потоки и действующий по принципу гидравлического управления штоком, диагностику работоспособности такого устройства непосредственно в системе котла проводить достаточно сложно.

Конструкция разделительного устройства газового бытового котла, наделённого гидравлическим приводом управляющего штока. Этот вид прибора довольно широко распространен

Обычно такого рода конструкция подлежит демонтажу и разборке, с последующей проверкой целостности:

• пружины;
• уплотнений;
• мембраны;
• колец.

Подозрения на неработоспособность трехходового клапана, в данном случае, можно подтвердить запуском газового котла в тестовом режиме. Если при этом отмечается нарушение теплового распределения по рабочим контурам системы, на 90% клапан работает некорректно.

Шаг #2 — проверка механизма распределения потоков

Механизм устройства по мере эксплуатации способен изнашиваться. К тому же при транспортировке теплоносителя характерным является скопление в системе различного мусора, отложений и т.п.

Всё это способно блокировать работу устройства. Поэтому в первую очередь требуется провести визуально проверку всех доступных деталей.

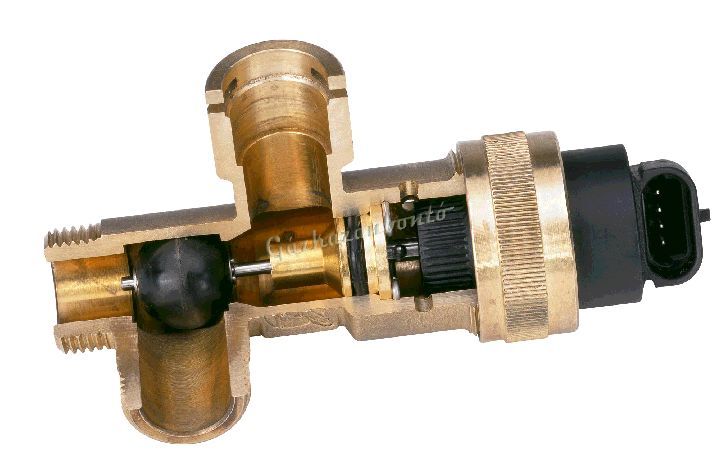

Детали трехходового клапана одной из выпускаемых конструкций, которые подлежат проверке в случае подозрений на неисправность регулирующего устройства

Далее выполняется проверка нормальности хода штока мембраны. Как правило, будучи в рабочем состоянии, шток движется плавно, с некоторым натягом. Корректность хода можно проверить, воздействуя с небольшим усилием на концевую часть штока (выход под привод), выходящую через отверстие капсулы корпуса клапана.

Если не отмечается факторов клина хода штока по всей длине и шток самостоятельно возвращается в исходное положение от упорной точки, значит, эта часть распределительного прибора работоспособна.

Наконец, проверяются элементы уплотнений – шаровые или мембранные, в зависимости от конструктивного исполнения. Если на резиновых уплотнительных мембранах дефекты обычно проявляются в виде порывов, то шаровые уплотнения со временем могут деформироваться. Фактор деформации приводит к утрате полноценного уплотнения, соответственно, нарушается алгоритм регулировки потоков прибором.

Выводы и полезное видео по теме

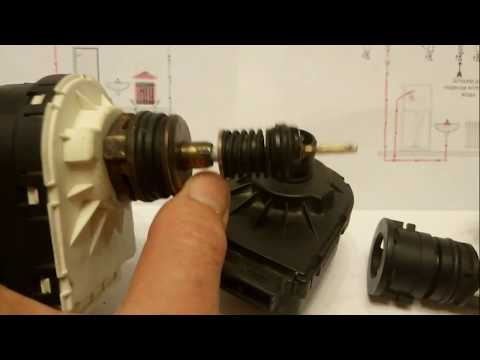

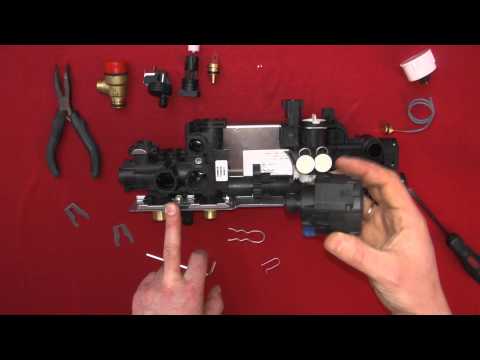

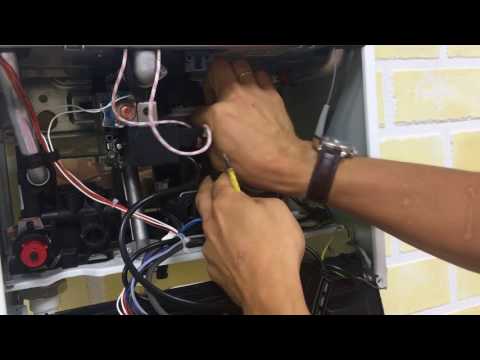

Ниже предоставляется для ознакомления полезный видеоматериал, где демонстрируется разборка устройства, регулирующего тепловые потоки в газовом котле. Причём дана практика разборки своими руками.

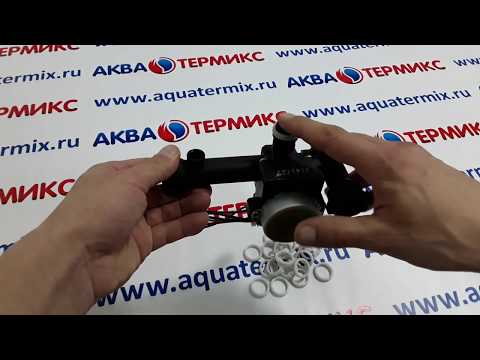

Устройство распределения, описываемое видеороликом, оснащается гидравлическим приводом штока. Ознакомление с данной практикой ремонта поможет понять, как проверять приборы аналогичного типа и ремонтировать в случае наличия дефектов.

Таким образом, трехходовой клапан для бытового газового котла может проверяться практически в любой конструкции, независимо от индивидуального исполнения. Главный момент – правильно определить, с каким именно приводом используется распределительное устройство газового котла. Информацию по этому вопросу можно получить из документации на оборудование или же опираясь на примеры демонстрации приводов в этой статье.

У вас есть полезная информация по рассмотренной выше теме и вы хотите поделиться ею с другими пользователями? Пишите свои замечания и комментарии в блоке ниже, добавляйте фото, оставляйте свои рекомендации — форма обратной связи расположена ниже.

Как проверить трехходовой клапан в газовом котле: пошаговый инструктаж

Термостат (ТС) — прибор, производящий включение и отключение котла в автоматическом режиме. Это происходит в зависимости от температуры воздуха в помещениях и настроек оборудования.

В котлах, работающих на твердом топливе, достаточно сложно добиться стабильной температуры нагрева теплоносителя. Еще сложнее, обеспечить постоянные параметры на подаче и обратке водяного контура.

Назначением трехходового клапана в системе отопления с твердотопливным котлом, является:

Как проверить трехходовой клапан в … Как проверить трехходовой клапан в … Ремонт клапана газового котла: типовые … Признаки неисправности трехходового … Признаки неисправности трехходового … Признаки неисправности трехходового … Как почистить трехходовой клапан в … Признаки неисправности трехходового … Ремонт трехходового клапана газового … Как проверить работу трехходового …

• Предотвратить аварийные ситуации и выход из строя котла, по причине большой разницы температуры водяного потока на подаче и обратке системы отопления. Особенно чувствительны к перепадам нагрева, чугунные теплообменники.
• Обеспечить стабильные параметры нагрева, при одновременном подключении нескольких водяных контуров. При подключении теплых полов, трехходовой клапан входит в обязательную схему обвязки. Если требуется одновременно отопить несколько отдельно стоящих зданий, также применяют регулирующую арматуру данного типа.

Заменить трехходовой клапан в системе отопления можно, установив два двухходовых устройства. При этом, обязательным условием является работа арматуры на реверсе. При открытии одного клапана, должен закрываться второй и т.д.

Системы отопления наполняются водой с температурой около 16 градусов. Перемещаясь по замкнутому кругу, тепловой носитель нагревается, расширяясь в объеме. При этом значительно увеличивается давление, которое оказывает разрушительное воздействие на внутреннюю поверхность трубопровода и находящиеся в системе приборы.

Увеличение допустимой нормы, как правило, больше 3,65 бар, может привести к следующим последствиям:

• повреждение либо разрыв соединительных участков, сделанных из полимеров;
• протечка в месте соединения труб;
• замыкание электрического оборудования;
• взрыв котла.

Самый высокий риск относится к твердотопливным котельным устройствам, в которых сложно отрегулировать мощность тепловой отдачи. Мощность газовых и электрических котлов можно быстро откорректировать от стартовых показателей в меньшую сторону. Зачастую в этом оборудовании находится группа безопасности, которая отключает рабочие элементы во время значительного увеличения температуры.

  Газовый котел на кухне частного дома: идеи для дизайна

Интенсивность горения в твердотопливном котле можно откорректировать при помощи закрытия либо открытия заслонки. Причем сила отдачи тепловой энергии изменяется не сразу, а со временем. Из-за инерционности теплового генератора горячая жидкость может сильно нагреваться.

Если уголь в топке сгорания хорошо нагревается, доведя жидкость до требуемого температурного режима, то доступ кислорода закрывают, и активное пламя затухает.

Но в раскаленном состоянии топочная камера еще может выделять скопившуюся тепловую энергию. Достигая 93−97 градусов, тепловой носитель закипает и запускает активное образование пара. В результате чего происходит увеличение давления.

Именно в этих случаях в работу включается аварийный клапан сброса давления в системе отопления. Во время достижения критичного показателя он открывает заслонку, освобождая выход для пара. После нормализации показателей клапан закрывается и заново переходит в режим ожидания.

Устройство предохранительного клапана для котла обязательно не только для твердотопливного отопительного агрегата, но и для парового оборудования. Большинство отопительных котлов на сегодняшний день комплектуются этим прибором еще на стадии изготовления.

Кран выглядит как тройник с Т-образным расположением трубок. По этой причине сантехники стали называть его тройником. Что касается конструкции механизма, то она включает в себя:

1. Герметичный металлический корпус, который надежно защищен от проникновения влаги, коррозийных процессов и прочих негативных воздействий. В качестве материала для изготовления корпуса задействуют чугун, бронзу, сталь или латунь.
2. Затвор с несколькими проходными каналами, которые обладают разной формой.
3. Три отверстия (выходное, с подводом горячей и холодной воды).

Треххододовые краны могут отличаться некоторыми дополнительными характеристиками

Также тройник может отличаться рядом дополнительных свойств, которые указываются на его упаковке. В зависимости от типа затвора, вмонтированного в механизм, выделяют конусные, цилиндрические или шаровые изделия.

Принцип крепления бывает фланцевым, муфтовым, вварным или штуцерно-торцовым. Управление механизмом осуществляется вручную, приводной системой или электронным регулятором.

Что касается формы заглушки, то она бывает трех видов — S, T, L.

Грамотное осуществление ремонта предполагает соблюдение определённой последовательности действий:

1. Выявление неисправности. Есть явные и неявные поломки. С переставшим функционировать котлом всё ясно, но могут быть дефекты, которые трудно заметить сразу или не сильно влияющие на работу котельной.
2. Диагностика: поиск причин, которые привели к поломке. Это может быть засор фильтров, нарушение целостности проводов, отказ отдельных узлов.
3. Устранение причин. Для начала следует определить, получится ли отремонтировать котёл самостоятельно, в ряде случаев можно значительно сэкономить, выполнив простые манипуляции, а иногда есть риск усугубить ситуацию при осуществлении неправильных действий.

Справка! Не следует разбирать и ремонтировать котёл, когда гарантийный срок его работы ещё не истёк. Если починить оборудование не удастся своими силами, ремонтники откажут в бесплатном исправлении дефектов.

Нестабильная работа горелки, которая часто затухает. Для поддержания процесса горения необходимо присутствие кислорода, его недостаток (при работе котла) легко обнаружить, если, например, открыть окна в котельной. Стабилизация горения свидетельствует о необходимости

Возможно, придётся поставить приточные клапаны или дверь с вентиляционным отверстием.

Недостаточный поток газа в магистрали, определяется при отсоединении шланга от котла. При открытом вентиле должно быть слышно шипение и чувствоваться запах добавок газовой смеси.

Давление может падать в результате засорения фильтра, для его очистки следует извлечь находящуюся внутри сетку, и промыть. Если засор произошёл в газовом счётчике, придётся вызывать работников газовой службы.

Перегрев теплоносителя может вызвать аварийное отключение оборудования. Это часто случается из-за неисправности насоса, разгоняющего рабочую жидкость по дому.

Если воздух попал в рабочую камеру насоса, то для его удаления нужно долить туда

Иногда ротор — элемент насоса, — залипает и перестаёт вращаться, устранить неисправность можно при помощи разборки корпуса, ротор прокручивают вручную, по возможности удалив частицы мусора в камере.

А также следует проверить расширительный бачок, который у современных моделей котлов встраивается в сам агрегат. Давление в нём проверяется стандартным автомобильным манометром, его значение должно быть на 0,2 атм меньше, чем рабочее давление в трубопроводе.

При необходимости, воздух накачивается ручным или электрическим насосом.

Вам также будет интересно:Чтобы жить без пожаров и взрывов: как своими руками провести заземление газового котла в частном доме?Не так то просто обустроить подходящее помещение! Требования к установке газовых котлов в частном домеОно должно быть на каждой даче — барбекю из кирпича с коптильней

  Нормы помещения для котельной в частном доме

Газовые клапаны (ГК) для котлоагрегатов систематизируются по ряду параметров.

По конструкционному изготовлению:

1. Двухходовые, представляющие конструкцию, с двумя отверстиями — вход и выход. Главное их предназначение — блокирование подачи или запуска транзитной среды в трубах.
2. Трехходовой клапан для газового котла. В данных конструкциях имеются 1 входное и 2 выходных отверстий. Подобная арматура осуществляет запорно-регулирующую и потоконаправляющую роль.
3. Четырехходовые. В этих газовых вентилях наличествуют 4 отверстия: 3 выпускных, одно входящее. По функциональности они идентичны трехходовому клапану. Наличие дополнительного входа, расширяет их область применения для многоконтурных систем теплоснабжения.

Следующий принцип классифицирования — это вариант управления устройством:

1. С ручной регулировкой. Выполнены в форме простой конструкции, отсечка в них активизируется в момент, когда крутится главное колесо или срабатывает рычажный механизм. Первостепенные отличительные качества подобных вентилей — высочайшая надежность и относительно невысокая стоимость.
2. Электромагнитный клапан для газового котла. Вследствие того, что в устройствах вмонтирован электропривод, они способны действовать автоматически. Механизмы используются в магистральных газопроводах, на теплосетевом оборудовании и промышленных установках.

• Ремонт и настройка котлов Навьен не отличаются особой сложностью, но требуют опыта и досконального знания конструкции агрегата.
• Попытки решения проблем своими руками нередко только усугубляют возникшую проблему, усиливают нераспознанные неполадки.
• Неквалифицированный ремонт может окончательно разрушить важные системы и узлы агрегата, что потребует полной замены котла.

Признаки неисправности трехходового … Признаки неисправности трехходового … Неисправности котла navien: ремонт … Ремонт клапана газового котла: типовые … Признаки неисправности трехходового … Признаки неисправности трехходового … Ремонт клапана газового котла: типовые … Признаки неисправности трехходового … Ремонт клапана газового котла: типовые … Неисправности котла navien: ремонт …

1. Поэтому настоятельно рекомендуется обращаться к специалисту, даже если появилась уверенность в правильном определении источника проблемы.
2. Опыт профессионала — самый надежный вариант безошибочного определения и устранения возникшей неисправности.

Как проверить трехходовой клапан в газовом котле: инструкции по проверке клапана своими руками

Трехходовой клапан – устройство, широко применяемое в самых различных конструкциях бытовых и промышленных аппаратов. Соответственно, такого же рода устройство применяется в составе бытового газового оборудования.

Наряду с различными неисправностями бытовых газовых котлов пользователи нередко встречаются с поломкой трехходового клапана.

Согласитесь, неплохо бы выяснить, по какой причине выходит из строя это устройство и попытаться починить его своими силами.

Между тем установить потерю работоспособности устройства «с первого взгляда» удается далеко не всегда даже профессиональным механикам. Для этого требуется соответствующая проверка.

Поэтому в рамках нашей статьи рассмотрим, как проверить трехходовой клапан в газовом котле, когда есть подозрения на неисправность этого механизма.

Также поговорим о разновидностях устройства и его функциональных возможностях.

Кратко о механизме трехходового клапана

Устройство трехходового клапана бытового газового котла и другого газового оборудования является достаточно простым, несмотря на сложную, на первый взгляд, форму. Следует отметить, у каждого производителя конструктивное исполнение клапанов существенно отличается, но принцип действия фактически остаётся неизменным.

Традиционно корпус прибора изготавливают из бронзы. Рабочие элементы, например, шток, пружины – выполняются из стали.

Мембрана обычно изготовлена из резины Для уплотнения штока используется двойной кольцевой элемент.

Соединительные детали (штуцеры) могут иметь исполнение под резьбу или пайку, в зависимости от модели трехходового клапана.

Один из широко распространенных вариантов исполнения трехходового клапана: 1, 2 – угловой проходной транспортный канал; 1, 3 – прямой проходной транспортный канал; 4 – головка привода; A – транспорт потоков в режиме отопления; B – транспорт потоков в режиме ГВС

Обычно совместно с прибором используется электромеханический привод. Благодаря его работе осуществляется двухточечное регулирование.

Так, привод у трехходового клапана может быть ручным, электромеханическим (термостатический, с термоголовкой), электрическим, гидравлическим.

Принцип работы трехходового клапана для схемы газового котла, примерно, следующий: когда устройство находится в режиме нормально открытого транспорта, прямой проходной транспортный канал, соответственно, открыт. Угловой проходной канал остаётся закрытым.

Иное состояние механизма обеспечивает открывание углового транспортного канала и блокировку прямого транспортного канала, соответственно. Также возможны промежуточные положения штока и заслонки трехходового клапана.

Подробнее об устройстве и принципе работы трехходового клапана мы говорили в следующем материале.

Функциональное применение устройства

Если рассматривать механизм коммутации потоков с точки зрения возможной функциональности, следует отметить различие устройств по принципу действия:

1. Разделительный.
2. Переключающий.
3. Смесительный.

Разделительный принцип работы предполагает деление потока, направляя его в два контура.

Переключающей функцией предусматривается организация переключения между приборами, потребляющими тепловую энергию. Например, переключение между контуром ГВС и отопления двухконтурного газового котла.

Переключающий функционал клапана (классическая схема): П – первичный контур; В – вторичный контур; 1, 2 – прямой транспортный канал; 3, 2 – угловой транспортный канал

Переключающий функционал позволяет организовать эффективное переключение между различными приборами, генерирующими тепловую энергию:

Другая функция трехходового клапана для бытового газового котла – смесительная. Она позволяет организовать регулируемое смешивание потоков рабочей жидкости (подмешивание обратки в нагретый теплоноситель).

Для этого достаточно установить трехходовой клапан на обратной трубе отопительной системы.

Смесительный функционал клапана (классическая схема): П – первичный контур; В – вторичный контур; 2, 1 – прямой транспортный канал; 2, 3 – угловой транспортный канал

Теперь, после краткого ознакомления с конструктивными деталями прибора, можно рассмотреть особенности проверки работы трехходового клапана, установленного в схеме газового котла.

Как выполняется проверка трехходового клапана?

Нарушение работы прибора сказывается на эксплуатации газового котла в целом. К примеру, если подача теплоносителя недостаточна, газовый котел может попросту отключиться из-за перегрева. Или же, неисправность трехходового клапана может сопровождаться отсутствием должной температуры нагрева теплоносителя в системе отопления.

В любом случае, устройство требуется проверить на работоспособность. При этом для исполнения диагностических мероприятий, регулирующий прибор газового котла, как правило, приходится демонтировать. Демонтаж относительно несложен, поэтому такая работа вполне может выполняться своими силами.

Шаг #1 — проверка привода клапана

Далее рассмотрим пошагово процесс проверки, начав с проверки привода. Рассмотрим особенности диагностики клапанов с различным типом привода.

Диагностика электропривода трехходового клапана

Шток клапана традиционно управляется электроприводом. Поэтому целостность, наличие питания, и работоспособность электропривода следует проверить в первую очередь.

Целостность внешней части проверяется визуально путем внимательного осмотра, а наличие питания и целостность внутреннего механизма — соответствующими приборами.

Диагностика приводной части трехходового клапана газового котла при помощи широко распространенного электрического прибора – тестера

Привод и все элементы этой части конструкции обычно диагностируются электрическим тестером. Этим прибором можно проверить как целостность цепей, так и наличие питающего напряжения. Исправный привод при подаче/отключении питающего напряжения должен демонстрировать рабочий процесс – движение толкателя штока клапана.

Проверку работы электропривода допустимо выполнить непосредственным подключением механизма к сети электрического тока, используя для этого разъём, которым комплектуется привод. Наглядно этот момент осветлен в видеоролике, расположенном в конце статьи.

Проверка термостатической головки

Если конструкция трехходового клапана не предусматривает наличия электропривода, но управляется термостатической головкой, нужно проверить эту часть системы путём приложения температурного воздействия непосредственно к баллону датчика.

• Термостатическая головка, дополненная температурным баллоном. На некоторых моделях газовых котлов конструкции трехходовых клапанов оснащаются таким типом привода
• Например, можно нагреть баллон термостатической головки с помощью электрического фена.
• Исправная термоголовка должна реагировать на изменения температуры и толкать/вытягивать шток клапана аналогично тому, как эту работу выполняет электропривод.

Проверка устройства с гидравлическим приводом

Если в системе газового котла используется клапан, регулирующий потоки и действующий по принципу гидравлического управления штоком, диагностику работоспособности такого устройства непосредственно в системе котла проводить достаточно сложно.

Конструкция разделительного устройства газового бытового котла, наделённого гидравлическим приводом управляющего штока. Этот вид прибора довольно широко распространен

Обычно такого рода конструкция подлежит демонтажу и разборке, с последующей проверкой целостности:

Подозрения на неработоспособность трехходового клапана, в данном случае, можно подтвердить запуском газового котла в тестовом режиме. Если при этом отмечается нарушение теплового распределения по рабочим контурам системы, на 90% клапан работает некорректно.

Шаг #2 — проверка механизма распределения потоков

Механизм устройства по мере эксплуатации способен изнашиваться. К тому же при транспортировке теплоносителя характерным является скопление в системе различного мусора, отложений и т.п.

Всё это способно блокировать работу устройства. Поэтому в первую очередь требуется провести визуально проверку всех доступных деталей.

Детали трехходового клапана одной из выпускаемых конструкций, которые подлежат проверке в случае подозрений на неисправность регулирующего устройства

Далее выполняется проверка нормальности хода штока мембраны. Как правило, будучи в рабочем состоянии, шток движется плавно, с некоторым натягом. Корректность хода можно проверить, воздействуя с небольшим усилием на концевую часть штока (выход под привод), выходящую через отверстие капсулы корпуса клапана.

Если не отмечается факторов клина хода штока по всей длине и шток самостоятельно возвращается в исходное положение от упорной точки, значит, эта часть распределительного прибора работоспособна.

Наконец, проверяются элементы уплотнений – шаровые или мембранные, в зависимости от конструктивного исполнения.

Если на резиновых уплотнительных мембранах дефекты обычно проявляются в виде порывов, то шаровые уплотнения со временем могут деформироваться.

Фактор деформации приводит к утрате полноценного уплотнения, соответственно, нарушается алгоритм регулировки потоков прибором.

Выводы и полезное видео по теме

Ниже предоставляется для ознакомления полезный видеоматериал, где демонстрируется разборка устройства, регулирующего тепловые потоки в газовом котле. Причём дана практика разборки своими руками.

Устройство распределения, описываемое видеороликом, оснащается гидравлическим приводом штока. Ознакомление с данной практикой ремонта поможет понять, как проверять приборы аналогичного типа и ремонтировать в случае наличия дефектов.

Таким образом, трехходовой клапан для бытового газового котла может проверяться практически в любой конструкции, независимо от индивидуального исполнения.

Главный момент – правильно определить, с каким именно приводом используется распределительное устройство газового котла.

Информацию по этому вопросу можно получить из документации на оборудование или же опираясь на примеры демонстрации приводов в этой статье.

У вас есть полезная информация по рассмотренной выше теме и вы хотите поделиться ею с другими пользователями? Пишите свои замечания и комментарии в блоке ниже, добавляйте фото, оставляйте свои рекомендации – форма обратной связи расположена ниже.

Источник

Как продуть газовый клапан котла: инструкция с фото

Если вы долгое время не находитесь дома, специалисты настоятельно рекомендуют выключать отопительный котел. Это предотвратит его изнашивание и позволит вам сэкономить. Однако после длительного нахождения в выключенном состоянии обогревательное устройство может не включиться. Это происходит в основном по двум причинам:

1. закрыты краны, подводящие газ или воду;
2. произошло закисание газового клапана котла.

В первом случае вам необходимо проверить все краны, а во втором провести то вашего двухконтурного котла отопления. Предлагаем вам краткую пошаговую инструкцию по очистке газового клапана на примере двухконтурного котла Ferroli F24D Domiproject.

Необходимые материалы:

• шприц объемом 5 кубических см;
• крестцовая отвертка.

Разборка двухконтурного котла отопления  Ferroli F24D Domiproject

Снимите внешнюю металлическую панель. Для этого сначала раскрутите все болты, крепящие ее к каркасу котла. Болты расположены сверху и снизу котла, по 4 штуки с каждой стороны.

Когда все болты сняты, немного отогните закрепляющие металлические полосы, находящиеся сзади котла, и равномерно с обеих сторон по направлению снизу вверх поднимите панель. Не давите слишком сильно: это может нанести повреждения устройству.

Необходимо снять или отодвинуть дисплей, заслоняющий газовый клапан.

Открутите два болта: первый – снизу, второй – с левой стороны дисплея. Аккуратно наклоните его, чтобы не повредить провода материнской платы.

Вы можете совсем снять дисплей, однако это представляет больший риск для устройства.

Лучше просто сделать небольшой наклон, тем более, что в каркасе предусмотрено место для наклонения материнской платы.

Продуваем газовый клапан

Если вы все проделали правильно, перед собой увидите газовый клапан и разъем на нем, помеченный красным кружком – место для введения воздуха.

Не пытайтесь вставить внутрь иглу! Вы можете легко проткнуть клапан, после чего его нужно будет заменить.

К тому же разъем очень маленький: игла может не пройти. Для продувания наберите в шприц воздух, герметично прислоните носик к отверстию и пустите воздух. Если операция проходит без звука или сопротивления, значит соединение не плотное. При правильном выполнении задачи вы услышите легкое шипение.

Вот и все. Теперь вы можете проверить результат, например, включив горячую воду. Если огонь загорится, вы услышите это. Так же на дисплее появится соответствующий значок, а из крана потечет теплая вода.

Будьте внимательны: первое время из крана будет вытекать вода, находившаяся в трубах, и только чуть позже – нагретая.

Соберите котел по той же схеме, которая использовалась во время разборки: закрепите дисплей, а затем – крышку. Устанавливать ее на место стоит сверху вниз.

Продувание газового клапана – нередкая задача. Если вы научитесь быстро и качественно выполнять ее, то сэкономите массу сил и времени.

В чем необходимости установки в отопительную систему трехходового клапана для твердотопливного котла

Современные котлы применяются в качестве систем отопления, могут иметь в своем корпусе отдельный бойлер для нагрева воды для жилья.

Их универсальность позволяет приобретать и эксплуатировать в самых разных помещениях – обычных жилых домах, небольших офисах и больших производствах.

Для каждого из приведенных типов зданий или отдельных комнат необходимо лишь приобрести модель котла нужной мощности, иначе полезность его работы будет минимальна.

В чем необходимость использования трехходового клапана

Возможность удобной и универсальной эксплуатации котлов основывается на том, что их легко можно подключать непосредственно к отопительной системе.

Единственным нюансом будет правильность выполненного действия, а также обеспечение нужного уровня защиты при возникновении различных форс мажорных обстоятельств.

Для обеспечения этой системы, а точнее ее функционирования при любых условиях и ситуациях как раз и используется трехходовой клапан для твердотопливного котла.

Используется он в схемах обвязки и приобретаться (использоваться) должен в обязательном порядке, вне зависимости от модели, мощности или производителя самого котла.

Внешний вид детали

В случае, если данный элемент будет отсутствовать в системе, это может привести к печальным последствиям – серьезной поломке котла, снижению его производительности, или даже может возникнут опасная ситуация, грозящая жизни и здоровью людей, находящихся в отапливаемых помещениях и непосредственно рядом с самим котлом.

Какие бывают трехходовые клапаны

Сегодня существует масса самых разных вариантов, отличающихся как по конфигурации, так и по внешнему виду, однако принцип действия неизменен. Самый простой – смесительный клапан, делиться всего на 2 вида:

• Трехходовой смесительный клапан;
• Клапан с предварительной настройкой.

(в первом случае регулировка осуществляется в штатном режиме, во втором – регулировка возможна на усмотрение пользователя).

Отличить клапан среди других предлагаемых на рынке деталей достаточно просто – клапан всегда имеет 3 патрубка:

• В первый подается горячий поток;
• Во второй подается холодный поток;
• Третий патрубок является выходом и через него проходит уже смешанный, сбалансированный по температуре поток.

Направление потока

• Главной задачей данной детали является защита от попадания холодной жидкости в рубашку котла в момент его первичного разогрева.
• В случае если не использовать клапан, или поставить его неправильно, горячая вода не будет поступать в систему, соответственно – ни о каком обогреве не может идти речи.
• За счет клапана теплоноситель будет циркулировать в первичном контуре до того момента, пока не прогреется до требуемой температуры– в зависимости от типа котла это значение может колебаться от 40 до 50 градусов.
• После того, как температура будет достигнута, термостат (который и отвечает за проверку текущего градуса в контуре) взаимодействует со штоком, который, в свою очередь будет открываться, для вывода холодной воды из действующей отопительной системы.

Принцип работы детали

Существует множество видов клапана, отличающихся по типу используемого привода, по конфигурациям, методике управления и т.д. По системе управления, а также по типу привода существует несколько моделей.

Один из самых распространенных – это клапан, использующий термостатический привод, иначе говоря, в детали установлен привод, управляемой посредством термостата.

Работает такое устройство за счет эффекта расширения элемента (в случае расширения происходит нажатие на шток клапана, после чего происходит смешивание жидкостей с различной температурой).

Данный тип клапана является наиболее популярным.

Внешний вид

Второй тип, не менее распространенный, это электрическая методика управления. В данном случае шток клапана активируется после сигнала с электронного блока управления.

Третий тип отличается управляющим элементом –нажатие на шток выполняется посредством термостатической головки. Реакция происходит в зависимости от изменения температуры воздуха, которая определяется самой головкой, или посредством датчика, выносимого наружу с помощью капиллярной трубки.

Подобный привод наиболее актуален в случае монтажа и дальнейшей эксплуатации напольных систем обогрева.

Клапан необходим еще и потому, что препятствует возникновению нагара (если холодная вода будет поступать к рубашке, то конденсат, появляющийся на ней будет смешиваться с пеплом, тем самым создавая нагар, а он в свою очередь снижает эффективность теплообмена, что снижает КПД самого котла и системы, в которой он и установлен).

Как правильно выбирать

Прежде чем приступать к непосредственной покупке клапана, следует выяснить массу моментов, касательно используемого котла и особенностей системы отопления, это позволит повысить эффективность работы системы, в ином случае – это может привезти к ухудшению штатных показателей.

Главным в данном вопросе является определение рабочих параметров теплоносителя(это легко выяснить с помощью имеющейся документации). Кроме того, необходимо учитывать расход на обогрев и саму схему обвязки.

Определить расход и температуру теплоносителя можно с помощью проектной документации. В случае, если таковая отсутствует, использовать можно рекомендации, которые указаны в паспорте самого котла, который и используется в системе.

Все эти параметры нужны для того, что бы правильно подобрать клапан (выбирать предстоит сугубо по пропускной способности).

Система управления привода выбирается по типу системы обогрева и обвязке самого котла. Самые простые модели и варианты подразумевают использование обычного термостатического клапана (хотя бывают исключения). А, как уже говорилось, для обеспечения качественной работы подогрева пола, следует использовать изделие с термостатической головкой.

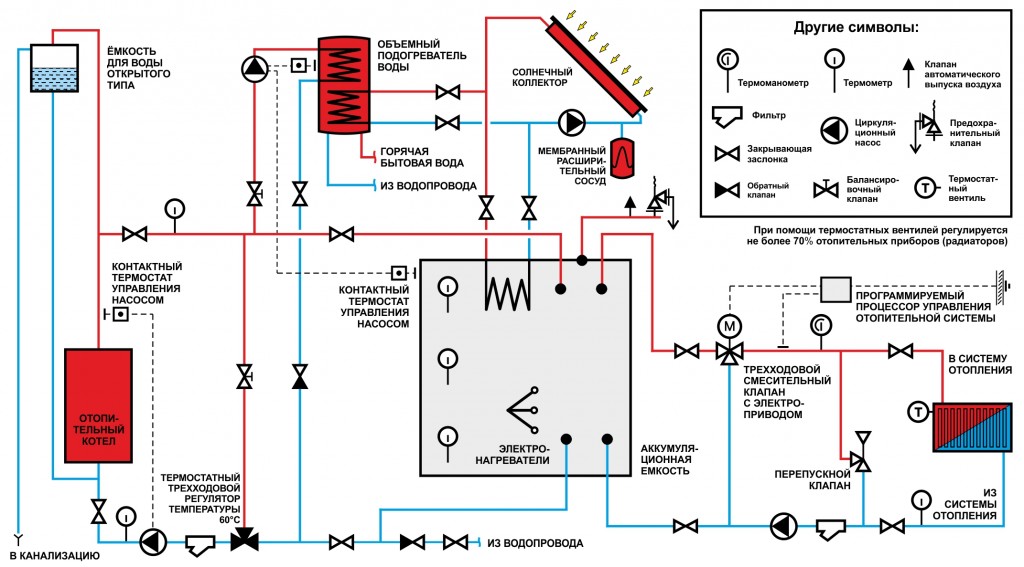

Схема установки

Если планируется работа со сложной системой обвязки, то производители рекомендуют использовать клапан с внешним управляющим контроллером.

Рекомендации и советы

Как бы то ни было, любая современная система отопления должна использовать трехходовой клапан, являющийся важным узлом во всей системе и заменить его попросту нечем – альтернатива не была придумана.

Исключением можно назвать используемые ранее элеваторные системы, которые уже длительный срок не эксплуатируются и считаются устаревшими (в силу малой свой эффективности и удобства).

Обязательно следует учитывать, что существует не только смесительный клапан, но и разделительный. Рассмотренный выше первый вариант подразумевает возможность смешения двух потоков в один, а второй вариант –разделительного клапана, предлагает возможность разделить один поток на два, при этом регулируя подачу в каждый из выходов.

Оба эти виды клапанов могут быть использованы в системе. Однако смесительный необходим в любом случае, а разделительный редко применяются в простых системах отопления.

Разделительный и смесительный клапан

Правильным выбор клапана можно назвать в том случае, если пользователь выбирает покупку не только по пропускной способности, но и по температуре.

Если первый критерий отбора является основным – не учитывая его, нельзя рассчитывать на функциональность системы в целом, то второй критерий подразумевает длительность работы клапана – если он не рассчитан на функционирование в системе, где температура выше, чем допустимая у самого клапана – деталь будет изнашиваться быстрее и потребует замены, либо вообще не будет функционировать.

Как проверить трехходовой клапан в газовом котле: пошаговый инструктаж

Как выбирать трехходовой клапан

Ассортимент трехходовых термоклапанов крайне широк

Как подобрать модель, чтобы она подходила техническим характеристикам отопительной системы дома? Обращают внимание на такие параметры:

1. Вид затворного механизма – поворотный или седельный. Последний обеспечивает более плотное примыкание затвора и точнее регулирует напор даже в условиях высоких температур и перепадов давления.
2. Тип управления. Он может быть автономным, ручным, термостатическим и электрическим. Электрические сервоприводные модели больше всего подходят для водного теплого пола.
3. Сфера использования. Горячее водоснабжение, отопление – радиаторное или теплый пол. Для ГВС – разделительные, для отопительных контуров – смесительные.
4. Материал клапана. Латунная и медная арматура служит гораздо дольше.
5. Диаметр труб, к которым будет подсоединяться термоклапан.
6. Способ соединения – резьбовой или фланцевый. При сечении свыше 65 мм обычно устанавливаются фланцевые модели.

Дальше следует опираться на данные теплового и гидравлического расчета отопительного контура и конкретно того участка, где планируется установка трехходового клапана:

• Давление.
• Максимальная температура теплоносителя в месте монтажа клапана.
• Средний расход воды (м³ на 1 час).

Эти данные обязательно должны совпадать с маркировкой на самом клапане или информацией в сопроводительной документации к изделию.

Популярные производители трехходовых клапанов

Среди многочисленных производителей трехходовых термоклапанов я бы выделила следующую пятерку лидеров. Они специализируются на производстве инженерной сантехники, термостатического оборудования и активно внедряют новейшие энергоэффективные технологии:

• ESBE (Швеция).
• IMI-HEIMEIER (холдинг, включающий в себя 3 производственных комплекса).
• Danfoss (Германия).
• HERZ (Австрия).
• Valtec (Италия, Россия).

Valtec – специальный проект, производство адаптированной к российским реалиям разнообразной инженерной сантехники. Особенный плюс – приемлемая цена и большой срок гарантии на продукцию.

Сколько стоят трехходовые клапаны

Стоимость устройства складывается из множества аспектов – материала, из которого они произведены, технической оснащенности, репутации бренда. Стоит ли за нее переплачивать, решать вам.

Устройство клапана

Данные механизмы обязаны отвечать требованиям российского ГОСТа No 32028. Основной конструкционный узел — седло. Это сквозное отверстие, расположенное в средней части корпуса, сквозь которое перемещается рабочая среда и в аналогичном направлении движется закрывающее устройство.

Исходя из конструкционных спецификаций конкретно используемой модификации, затвор способен быть выполненным в форме поршня или в дисковой конфигурации.

Устройство и работа клапана. Источник фото: flurshow.ru

Принцип работы

1. При повороте ручки в состояние «розжиг» пользователь открывает электроклапан, пропуская газообразное топливо к пилотной горелке-запальнику.
2. Нажимают кнопку пьезорзжига, делающего искру, зажигающей фитиль.
3. Удерживают главную ручку — 30 сек, тем самым позволяя термопаре нагреться от огня запального устройства. Термобаллон производит напряжение (ЭДС) 20-50 мВ, которое удерживает электромагнит в раскрытом положении, после чего ручку отпускают.
4. Выставляют основную ручку в необходимую позицию, таким образом, обеспечивая газоподачу на главное горелочное устройство. Газовоздушная смесь возгорается и начинает нагревать теплоноситель системы отопления, через внутренние поверхности нагрева котла.
5. После того, как вода достигнет определенной температуры, срабатывает капиллярный датчик, реле закрывает другой клапан — термостатический.
6. Подвод топлива к горелке прекращается, до тех пор, пока термодатчик датчик не выявит низкую температуру, и тарелка вновь не откроет движение топливу.
7. Все это время запальник будет гореть в дежурном варианте.

Основания для аварийной остановки горелки котла Протерм:

1. Тухнет горелочное устройство и фитилек, греющий термопару. Генерирование напряжения прерывается, электромагнитный вентиль захлопывает доступ топлива.
2. В случае, если внезапно исчезла тяга в газоходе, расположенный в таком канале датчик, перегревается и прерывает питающую цепь электромагнита. Конечный результат — блокировка топлива.
3. В котлах, оснащенных приборами перегрева, электрическая цепь разрывается после достижения водой температуры 90-95 С.
4. Когда газовая автоматика сработала на аварийное отключение, повторный запуск котла блокируется на 1 минуту, раньше этого срока подача топлива не возобновится.

Как определить неисправность и убедится что виноват именно датчик

Когда я измерил  мультиметром сопротивление датчика то оно было 2,5 кОм. Согласно таблице такое сопротивление он должен иметь при температуре более 60 градусов, но он был холодным. Теперь понятно почему котёл не запускался в режиме ГВС, датчик показывал, что вода и так слишком горячая, зачем её греть?

Показания датчика могут быть изменчивыми, так через некоторое время я вновь измерил сопротивление датчика и оно показало 10 кОм что нормально для температуры холодной воды. Датчик был не стабильным.

Чтобы проверить свою версию я сделал следующее: Отсоединил фишку с проводами от датчика. Смотрим фото.

Расположение датчика NTCsВместо датчика подставляем резистор

И в отверстия фишки, вместо датчика вставил резистор номиналом 20 кОм, с таким сопротивлением “Мозги” котла будут воспринимать температуру воды как холодную, менее 10 градусов “Нужно греть”, – подумают они и включат котёл. Именно так всё и получилось.

Запускаю котёл и… Вуаля  всё работает. Вывод, нужно менять погружной датчик NTCs.

Поскольку датчик имеет прямой контакт с водой, перед его заменой необходимо перекрыть подачу воды и слить воду из котла.

Важное заключение

Подставить резистор, это не плохой способ убедится в неработоспособности датчика. Но оставить котёл так работать, продолжая обманывать схему котла, не стоит, всё же нужно приобрести датчик и заменить его.

Нужно понимать, что сопротивление подставленного резистора не будет изменятся при изменении температуры воды, а этот датчик в паре с другим, регулирует силу пламени, а точнее от разницы показаний между этими датчиками, электроника регулирует силу пламени. Так осуществлена регулировка температуры ГВС и защита от образования накипи в теплообменниках.

Однако в крайнем случае можно немного воспользоватся, например тем вечером мы все искупались, а уже на следующий день я приобрёл новый датчик и заменил его. Если в вашем городе нет возможности приобретать запчасти для котла то это можно сделать в интернет магазине Котломир.

Как выбрать устройство: советы

Перед выбором прибора следует изучить технические особенности котла.

Важно! Нельзя применять предохранительное устройство при низких температурных показателях, прибор должен быть защищен от промерзания. Перед установкой надо хорошо изучить инструкцию к изделию, в ней обозначены максимальные значения

Перед установкой надо хорошо изучить инструкцию к изделию, в ней обозначены максимальные значения.

Устройство должно работать в диапазоне давления, в который включен котел.

Давление, при котором срабатывает устройство, должно равняться показателям, равным на тридцать процентов выше рабочего, при котором система работает исправно.

Клапан для предохранения должен иметь такой же диаметр, что и патрубок, ведущий к нему. В противном случае будет ощущаться влияние гидравлического сопротивления, который будет мешать работе клапана.

Лучшим материалом для клапана считается латунь. Материал отличается минимальными показателями расширения при перепадах температуры, корпус устойчив к деформации при сильном давлении.

Блок управления изготавливают из пластикового материала, устойчивого к высоким температурам, не изменяет жесткости при контакте с теплоносителем, температура которого доходит до отметки кипения.

Рекомендации и советы

Как бы то ни было, любая современная система отопления должна использовать трехходовой клапан, являющийся важным узлом во всей системе и заменить его попросту нечем – альтернатива не была придумана.

Исключением можно назвать используемые ранее элеваторные системы, которые уже длительный срок не эксплуатируются и считаются устаревшими (в силу малой свой эффективности и удобства).

Обязательно следует учитывать, что существует не только смесительный клапан, но и разделительный. Рассмотренный выше первый вариант подразумевает возможность смешения двух потоков в один, а второй вариант –разделительного клапана, предлагает возможность разделить один поток на два, при этом регулируя подачу в каждый из выходов.

Оба эти виды клапанов могут быть использованы в системе. Однако смесительный необходим в любом случае, а разделительный редко применяются в простых системах отопления.

Разделительный и смесительный клапан

Правильным выбор клапана можно назвать в том случае, если пользователь выбирает покупку не только по пропускной способности, но и по температуре. Если первый критерий отбора является основным – не учитывая его, нельзя рассчитывать на функциональность системы в целом, то второй критерий подразумевает длительность работы клапана – если он не рассчитан на функционирование в системе, где температура выше, чем допустимая у самого клапана – деталь будет изнашиваться быстрее и потребует замены, либо вообще не будет функционировать.

Разновидности клапанов

Функциональность клапанов различна. По этому признаку трехходовики подразделяются на переключающие, смесительные и разделительные.

Смесительные

Принцип работы трехходового клапана в системе отопления

На один вход подается холодный поток, на другой – горячий. На выходе они смешиваются, образуя один поток заданной температуры. Таким образом, благодаря термосмесителю регулируется температура теплоносителя, в частности осуществляется подмешивание обратки в теплоноситель на выходе из котла. Для этого клапан устанавливают на обратке трубы отопления.

Разделительные

Разделительные клапаны также называют распределительными. Они разделяют один поток на два. Используются в системе ГВС, обвязках воздухонагревателей.

Переключающие

Переключающие или перекидные выполняют переключение с контура на контур, например, с отопления на горячее водоснабжение. Переключение осуществляется с помощью электропривода.

Устройство клапана

Данные механизмы обязаны отвечать требованиям российского ГОСТа No 32028. Основной конструкционный узел — седло. Это сквозное отверстие, расположенное в средней части корпуса, сквозь которое перемещается рабочая среда и в аналогичном направлении движется закрывающее устройство.

Исходя из конструкционных спецификаций конкретно используемой модификации, затвор способен быть выполненным в форме поршня или в дисковой конфигурации.

Принцип работы

1. При повороте ручки в состояние «розжиг» пользователь открывает электроклапан, пропуская газообразное топливо к пилотной горелке-запальнику.
2. Нажимают кнопку пьезорзжига, делающего искру, зажигающей фитилек.
3. Удерживают главную ручку — 30 сек, тем самым позволяя термопаре нагреться от огня запального устройства. Термобаллон производит напряжение (ЭДС) 20-50 мВ, которое удерживает электромагнит в раскрытом положении, после чего ручку отпускают.
4. Выставляют основную ручку в необходимую позицию, таким образом, обеспечивая газоподачу на главное горелочное устройство. Газовоздушная смесь возгорается и начинает нагревать теплоноситель системы отопления, через внутренние поверхности нагрева котла.
5. После того, как вода достигнет определенной температуры, срабатывает капиллярный датчик, реле закрывает другой клапан — термостатический.
6. Подвод топлива к горелке прекращается, до тех пор, пока термодатчик датчик не выявит низкую температуру, и тарелка вновь не откроет движение топливу.
7. Все это время запальник будет гореть в дежурном варианте.

Основания для аварийной остановки горелки котла Протерм:

1. Тухнет горелочное устройство и фитилек, греющий термопару. Генерирование напряжения прерывается, электромагнитный вентиль захлопывает доступ топлива.
2. В случае, если внезапно исчезла тяга в газоходе, расположенный в таком канале датчик, перегревается и прерывает питающую цепь электромагнита. Конечный результат — блокировка топлива.
3. В котлах, оснащенных приборами перегрева, электрическая цепь разрывается после достижения водой температуры 90-95 С.
4. Когда газовая автоматика сработала на аварийное отключение, повторный запуск котла блокируется на 1 минуту, раньше этого срока подача топлива не возобновится.

Как установить разделяющий клапан своими руками

Обеспечение количественной регулировки за счет изменения затрат жидкости – вот основная функция, которую выполняет такой трехходовой клапан. Принцип работы его предельно прост и был рассмотрен выше. Он применяется там, где возможен перепуск жидкости на «обратку», а прекращение циркуляции, напротив, не допускается.

Обратите внимание! Эта схема подключения обрела широкую популярность в узлах водо- и воздухонагрева, которые подключены от индивидуальных котелен. В целях увязки гидроконтуров необходимо, чтобы потери напора потребителя были равны потерям на клапане-балансире в байпасе

Приведенная здесь схема предназначается для установки на те трубопроводы, в которых имеет место чрезмерный напор. Жидкость в данном случае перемещается за счет сильного напора, образованного с помощью циркуляционного насоса

В целях увязки гидроконтуров необходимо, чтобы потери напора потребителя были равны потерям на клапане-балансире в байпасе. Приведенная здесь схема предназначается для установки на те трубопроводы, в которых имеет место чрезмерный напор. Жидкость в данном случае перемещается за счет сильного напора, образованного с помощью циркуляционного насоса.

Бюджетные элементы упрощенного типа

Дешевые модели из силумина имеют низкую прочность, повреждаются в процессе работы

Упрощенными считаются трехходовые клапаны автономного типа. Их внутреннее устройство действительно упрощено, поскольку ни термоголовки с контроллером, ни штока в них не предусмотрено. Термостатический элемент установлен внутри и рассчитан на определенную температуру (зачастую 50°C или 60°C). Изменить настройки уже не получится, температура потока на выходе из клапана всегда будет соответствовать заданной ±2°С. Этот вариант для тех, кто устанавливает клапан в несложные системы отопления и хочет сэкономить. Стоимость упрощенных элементов примерно на 30% ниже средней стоимости основной массы регуляторов.

Термостатический трехходовой клапан необходим в сложных системах, включающих несколько контуров: ГВС, отопления, теплого пола. Он позволяет экономить топливо, более эффективно используя вырабатываемую котлом тепловую энергию. Несмотря на многие преимущества, установка клапана не всегда оправдана, поэтому следует проконсультироваться со специалистом относительно целесообразности его монтажа.

Кратко о механизме трехходового клапана

Устройство трехходового клапана бытового газового котла и другого газового оборудования является достаточно простым, несмотря на сложную, на первый взгляд, форму. Следует отметить, у каждого производителя конструктивное исполнение клапанов существенно отличается, но принцип действия фактически остаётся неизменным.

Традиционно корпус прибора изготавливают из бронзы. Рабочие элементы, например, шток, пружины – выполняются из стали. Мембрана обычно изготовлена из резины Для уплотнения штока используется двойной кольцевой элемент. Соединительные детали (штуцеры) могут иметь исполнение под резьбу или пайку, в зависимости от модели трехходового клапана.

Один из широко распространенных вариантов исполнения трехходового клапана: 1, 2 – угловой проходной транспортный канал; 1, 3 – прямой проходной транспортный канал; 4 – головка привода; A – транспорт потоков в режиме отопления; B – транспорт потоков в режиме ГВС

Обычно совместно с прибором используется электромеханический привод. Благодаря его работе осуществляется двухточечное регулирование.

Так, привод у трехходового клапана может быть ручным, электромеханическим (термостатический, с термоголовкой), электрическим, гидравлическим.

Принцип работы трехходового клапана для схемы газового котла, примерно, следующий: когда устройство находится в режиме нормально открытого транспорта, прямой проходной транспортный канал, соответственно, открыт. Угловой проходной канал остаётся закрытым.

Иное состояние механизма обеспечивает открывание углового транспортного канала и блокировку прямого транспортного канала, соответственно. Также возможны промежуточные положения штока и заслонки трехходового клапана.

Подробнее об устройстве и принципе работы трехходового клапана мы говорили в следующем материале.

Что можно отремонтировать без газовщиков

В комплексе системы автоматики котельного оборудования – газовый клапан один из самых ответственных узлов, от которого зависит не только эффективность работу котла, но и безопасность оборудования и условий жизнедеятельности человека. Неправильное функционирование газовых устройств, очень часто приводит к взрывам и пожарам.

Неисправности электромагнитного клапана случаются по причине:

• скачка линии в питании котлоагрегата;
• существования источников блуждающих токов;
• засор клапана-отсекателя инородными элементами;
• наличие конденсата в газопроводе.

Если работа по определению и устранению неисправности газового крана, может привести к газовой утечки во время ремонта или после, крайне важно, обратиться в газовую службу и сервисный центр. Поскольку это может быть связано с утерей права на гарантийное обслуживание

Тем не менее, существует ряд профилактических операций, которые владелец котла может выполнять самостоятельно, например, настройка газового клапана или его продувка.

Процесс продувки газового клапана:

1. По завершении остановки котлоагрегата, снимают обшивку в соответствии с инструкцией завода-изготовителя.
2. Пользователь должен найти газовый клапан-отсекатель и его разъем, обозначенный красноватым кругом — точка для выпуска воздушной пробки.
3. Запрещено вставлять внутрь отверстия иглу, поскольку можно легко пронзить клапан, после этого потребуется его замена.
4. Перед тем, как проверить засоренность клапана, набирают в шприц воздух, плотно прислоняют носик к отверстию, и впускают воздух. Если действие выполняется без звукового сопровождения, либо противодействия — соединение не обладает нужной плотностью. При точном исполнении процесса пользователь услышит легкое шипение.
5. Проверяют полученный результат, например, включив котел.
6. Если котел загорится, горелка будет работать, то неисправность устранена.
7. Выполняют сборку газового котла своими руками по такой же методике, которая применялась при разборке: фиксируют дисплей, а после — декоративный кожух.

Регулировка потоков рабочей жидкости. На что обращать внимание при покупке?

Ручная регулировка производится посредством обычного шарового крана. Визуально он очень похож на простой вентиль, но имеет дополнительный выход. Арматура подобного рода применяется для принудительного ручного управления.

Что же касается автоматической регулировки, то здесь применяется специальный трехходовой клапан, оснащенный электромеханическим прибором для изменения положения штока. Его следует подключать к термостату, дабы иметь возможность регулировки температурного режима в помещении.

Помните, что при покупке клапана необходимо в обязательном порядке принимать во внимание технические параметры прибора, к которым относится следующие

• Диаметр подсоединения к отопительной магистрали. Зачастую данный показатель варьируется в пределах от 2 до 4 сантиметров, хотя многое зависит от особенностей самой системы. Если прибор подходящего диаметра найти не удалось, то придется воспользоваться специальными переходниками.
• Возможность установки сервопривода на трехходовой клапан, принцип работы рассмотрен в начале статьи. Благодаря этому прибор сможет работать на автомате. Данный момент очень важен, если прибор подбирается для эксплуатации в «теплых полах» водяного типа.
• Наконец, это пропускная способность трубопровода. Под этим понятием подразумевается объем жидкости, который сможет пройти через него за определенное время.

Кнопку электромагнитного клапана приходится зажимать

Ситуация следующая. Котел работает только тогда, когда кнопка находится в нажатом положении. Во многих случаях все сразу думают, что неисправен электромагнитный клапан. Или еще хуже. Бывает так, что сразу непонятно в чем дело, и появляется большое желание тут же сменить весь блок автоматики в целом. Самое обидное то, что основная причина неисправности при этом может быть не затронута и не устранена. И после замены блока автоматики все останется так как и было. Поэтому, — просьба, — пока не разберетесь в чем дело, пока не увидите реальных доказательств, не принимайте поспешных решений, касающихся замены блока.

Ситуация в этом случае такова, что котел работает так сказать «напрямую», в обход всех защит. Это неприемлемо, хотя очень распространено в бытовой практике. Некоторые даже не подозревают, что газ поступает в котел обходя защиту от погасания запальника, так сказать, напрямую в котел.

Когда кнопка электромагнитного клапана не фиксируется, — неисправностей всего три.

1. Неисправность термопары. Термопара либо прогорела, либо плохой контакт термопары с электромагнитным клапаном.

Для начала проверяем термопару. Откручиваем гайку подключения термопары. Оставляем ее кончик в работающем запальнике (котел же работает?!) и берем тестер. Один щуп на корпус термопары, другой — на контакт на торце термопары.

При нагреве термопара вырабатывает ЭДС, которая и должна удерживать кнопку клапана в нажатом положении. Если ЭДС менее 20 mV, — то термопара однозначно под замену. И Вам нужна «Инструкция по замене термопары».

2. Неисправность электромагнитного клапана. Электромагнитные клапаны ведут себя по-разному, но в основной массе, — это надежные, слаботочные и довольно примитивные устройства, внутри которых находится обыкновенная обмотка. Ток есть, — магнит магнитит, тока нет и магнита нет. Коробки выходят из сторя обычно за давностью лет. Бывают также случаи, когда гайку термопары или термопластины пытаются затянуть как можно сильней (а здесь нужен всего-лишь обычный электрический контакт). Тянут так, что отрывают внутри коробки провода обмотки от выходящих контактов. Можно поробовать измерять сопротивление электромагнитного клапана, но обычно этим никто не занимается. Электромагнитный клапан, как правило, меняется в цепочке перечисленных здесь запчастей последним. Либо он просто меняется сам по себе, когда котел проработал более 10-15 лет. Либо, если котел находится далеко географически, клапан берем с собой для того чтобы устранить проблему по-любому и наверняка. Если принято решение о замене Электромагнитного клапана, для осуществления этого процесса Вам обязательно понадобится «Инструкция по замене электромагнитного клапана».

3. Неисправности, связанные с работой термопластины (плохая тяга)

Проблемы, связанные с работой данного устройства, давно известны. Само место, где находится термопластина подвержено воздействию как воздуха, так и конденсата. Обычная ражавчина, окисление, плохой контакт, закисание иногда даже вызвает ненависть к данному устройству. Завод выпустил даже специальную контрольную гайку для выявления неполадок, связанных с работой термопластины. Набросив контрольную гайку на правый контакт Электромагнитного клапана Вы сразу обходите термопластину и понимаете, она это или не она. Дело в том, что пока правый контакт Электромагнитного клапана разомкнут (а должен быть нормально замкнут) мы вообще не поймем, что не так с котлом. Если гайки под рукой нет, замыкаем правый контакт клапана на корпус, например, при помощи фольги. Если сразу все заработало, разбираемся с термопластиной: зачищаем, регулируем и т.д. Для того, чтобы заняться термопластиной всеръез неплохо было бы получить «Полные сведения по работе термопластины (плохая тяга)».

Здесь были представлены все три, самые частоповторяемые неисправности, которые «не дают кнопке электромагнитного клапана оставаться в нажатом положении».

Сложно сказать сходу, что конкретно неисправно.

1. Все случаи сводятся к проверке контакта термопары с электромагнитным клапаном и контакта термопластины, который должен быть нормально замкнут.

2. Если контакт плотный, то проверяем термопару. Если термопара выдает менее 16 mV, — меняем термопару.

3. Если с исправной термопарой не работает, ставим контрольную гайку на второй контакт клапана (или наматываем фольги чтобы замкнуть контакт на корпус), чтобы исключить цепь электромагнит-термопластина.

5. Если все равно не работает, — меняем электромагнитный клапан.

6. Если не работает, когда все поменяли, проверяем еще раз по кругу.

7. Не торопимся. Вся эта дрянь идет только от этих трех элементов или от их неправильного взаимодействия. Не сдаемся!

Ремонт трехходового клапана газового котла и настройка

Газовый клапан требуется для организации системы подачи топлива на газогорелочное устройство котла. Это позволяет работать ему в экономичном режиме с высокой мощностью, гарантируя безопасную работу и автоматическое управление теплотехническими процессами.

Источник фото: ulyanovsk.santechsystemy.ru

Данное устройство эксплуатируется с повышенной нагрузкой, поскольку работает постоянно в паре с источником тепловой энергии, поэтому его детали и узлы подвержены износу и нуждаются в периодическом ремонте и техобслуживании. Несложный ремонт клапана газового котла можно выполнить самостоятельно в домашних условиях.

СодержаниеПоказать

• 1 Разновидности клапанов в газовом котле
• 2 Устройство клапана
  • 2.1 Принцип работы
• 3 Что можно отремонтировать без газовщиков
• 4 Основные неисправности и способы ремонта
  • 4.1 Проверка электрических компонентов
  • 4.2 Проверка катушки электромагнита и ее ремонт

Разновидности клапанов в газовом котле

Газовые клапаны (ГК) для котлоагрегатов систематизируются по ряду параметров.

По конструкционному изготовлению:

1. Двухходовые, представляющие конструкцию, с двумя отверстиями — вход и выход. Главное их предназначение — блокирование подачи или запуска транзитной среды в трубах.
2. Трехходовой клапан для газового котла. В данных конструкциях имеются 1 входное и 2 выходных отверстий. Подобная арматура осуществляет запорно-регулирующую и потоконаправляющую роль.
3. Четырехходовые. В этих газовых вентилях наличествуют 4 отверстия: 3 выпускных, одно входящее. По функциональности они идентичны трехходовому клапану. Наличие дополнительного входа, расширяет их область применения для многоконтурных систем теплоснабжения.

Четырехходовой клапан Навьен. Источник фото: ebay.fr

Следующий принцип классифицирования — это вариант управления устройством:

1. С ручной регулировкой. Выполнены в форме простой конструкции, отсечка в них активизируется в момент, когда крутится главное колесо или срабатывает рычажный механизм. Первостепенные отличительные качества подобных вентилей — высочайшая надежность и относительно невысокая стоимость.
2. Электромагнитный клапан для газового котла. Вследствие того, что в устройствах вмонтирован электропривод, они способны действовать автоматически. Механизмы используются в магистральных газопроводах, на теплосетевом оборудовании и промышленных установках.

Устройство клапана

Данные механизмы обязаны отвечать требованиям российского ГОСТа No 32028. Основной конструкционный узел — седло. Это сквозное отверстие, расположенное в средней части корпуса, сквозь которое перемещается рабочая среда и в аналогичном направлении движется закрывающее устройство.

Исходя из конструкционных спецификаций конкретно используемой модификации, затвор способен быть выполненным в форме поршня или в дисковой конфигурации.

Устройство и работа клапана. Источник фото: flurshow.ru

Принцип работы

1. При повороте ручки в состояние «розжиг» пользователь открывает электроклапан, пропуская газообразное топливо к пилотной горелке-запальнику.
2. Нажимают кнопку пьезорзжига, делающего искру, зажигающей фитиль.
3. Удерживают главную ручку – 30 сек, тем самым позволяя термопаре нагреться от огня запального устройства. Термобаллон производит напряжение (ЭДС) 20-50 мВ, которое удерживает электромагнит в раскрытом положении, после чего ручку отпускают.
4. Выставляют основную ручку в необходимую позицию, таким образом, обеспечивая газоподачу на главное горелочное устройство. Газовоздушная смесь возгорается и начинает нагревать теплоноситель системы отопления, через внутренние поверхности нагрева котла.
5. После того, как вода достигнет определенной температуры, срабатывает капиллярный датчик, реле закрывает другой клапан — термостатический.
6. Подвод топлива к горелке прекращается, до тех пор, пока термодатчик датчик не выявит низкую температуру, и тарелка вновь не откроет движение топливу.
7. Все это время запальник будет гореть в дежурном варианте.

За газоподачу в клапане несёт ответственность мембранное устройство, играющее роль регулятора по давлению газа. Когда оно падает ниже нормы, топливный канал запирается и осуществляется аварийное отключение котлоагрегата.

Основания для аварийной остановки горелки котла Протерм:

1. Тухнет горелочное устройство и фитилек, греющий термопару. Генерирование напряжения прерывается, электромагнитный вентиль захлопывает доступ топлива.
2. В случае, если внезапно исчезла тяга в газоходе, расположенный в таком канале датчик, перегревается и прерывает питающую цепь электромагнита. Конечный результат — блокировка топлива.
3. В котлах, оснащенных приборами перегрева, электрическая цепь разрывается после достижения водой температуры 90-95 С.
4. Когда газовая автоматика сработала на аварийное отключение, повторный запуск котла блокируется на 1 минуту, раньше этого срока подача топлива не возобновится.

Что можно отремонтировать без газовщиков

В комплексе системы автоматики котельного оборудования – газовый клапан один из самых ответственных узлов, от которого зависит не только эффективность работу котла, но и безопасность оборудования и условий жизнедеятельности человека. Неправильное функционирование газовых устройств, очень часто приводит к взрывам и пожарам.

Неисправности электромагнитного клапана случаются по причине:

• скачка линии в питании котлоагрегата;
• существования источников блуждающих токов;
• засор клапана-отсекателя инородными элементами;
• наличие конденсата в газопроводе.

Если работа по определению и устранению неисправности газового крана, может привести к газовой утечки во время ремонта или после, крайне важно, обратиться в газовую службу и сервисный центр. Поскольку это может быть связано с утерей права на гарантийное обслуживание.

Тем не менее, существует ряд профилактических операций, которые владелец котла может выполнять самостоятельно, например, настройка газового клапана или его продувка.

Процесс продувки газового клапана:

1. По завершении остановки котлоагрегата, снимают обшивку в соответствии с инструкцией завода-изготовителя.
2. Пользователь должен найти газовый клапан-отсекатель и его разъем, обозначенный красноватым кругом — точка для выпуска воздушной пробки.
3. Запрещено вставлять внутрь отверстия иглу, поскольку можно легко пронзить клапан, после этого потребуется его замена.
4. Перед тем, как проверить засоренность клапана, набирают в шприц воздух, плотно прислоняют носик к отверстию, и впускают воздух. Если действие выполняется без звукового сопровождения, либо противодействия — соединение не обладает нужной плотностью. При точном исполнении процесса пользователь услышит легкое шипение.
5. Проверяют полученный результат, например, включив котел.
6. Если котел загорится, горелка будет работать, то неисправность устранена.
7. Выполняют сборку газового котла своими руками по такой же методике, которая применялась при разборке: фиксируют дисплей, а после — декоративный кожух.

Основные неисправности и способы ремонта

Потеря функциональности ГК ведёт к остановке всего котельного оборудования отопительного оборудования, либо частичной, когда невозможно настроить нужный уровень нагрева в комнате, в связи с частичным открытием мембраны.

Иногда случаются ситуации, которые, наоборот приводят к непрерывной подачи топлива на горелочное устройство, когда газовоздушный вентиль постоянно открыт.

Все вышеназванные сбои обязаны быть немедленно устранены, поскольку могут создать аварийную ситуацию в доме. Если пользователь не знает, что делать с неисправным клапаном, нужно немедленно перекрыть входной газовый вентиль, тщательно провентилировать помещение и вызвать представителей горгаза.

Проверка электрических компонентов

Произвести тестирование на функциональность электромагнитного ГК отсекателя позволительно без применения демонтажа. Для выполнения проверки прямо на котле, нужно отключить подачу газа, закрутив вентиль на газопроводе.

Наряду с этим котлоагрегат может оставаться подключенным к электросети. На регуляторе подачи топлива в горелку, имеется электронный узел — микропереключатель, который при включении нагревателя подаёт питание на основные технологичные компоненты.

Микропереключатель

Зоны подачи напряжение микропереключателем:

• устройство системы зажигания;
• тепловентилятор;
• электромагнитная катушка.

В том случае, когда в принудительном порядке, например, отвёрткой, подействовать на пластинку-гидротолкатель микропереключателя, в систему автоматики котла поступит питание.

В итоге активизируется деятельность последующих элементов, например, у газового клапана для котла Baxi:

• вентилятора;
• пьезорозжига;
• электромагнитного клапана-отсекателя.

Проверяющий услышит звук включенного вентилятора, щёлкающий звук пьезорозжига и, отличительный щелчок штока клапана. Подобное положение устройства показывает работоспособность элементов, во всяком случае, по электрической части.

Проверка катушки электромагнита и ее ремонт

Практика эксплуатации газового оборудования котлоагрегатов указывает, что неисправность катушки электромагнита — не всегда происходит из-за обрыва проводника намотки.

Частыми бывают эпизоды межвиткового замыкания, что аналогично ведет к потере функциональности узла защиты. В связи, с чем потребуется диагностировать состояние электромагнитного клапана отопительного котла.

Проверку работоспособности катушки индуктивности выполняют с применением тестера на разрыв либо межвитковое замыкание. Замер катушки индуктивности производится обычно в порядке замера сопротивления — присоединением щупов на ее контакты. Когда узел никак не отвечает на подключение, по всей видимости — имеется обрыв электроцепи.

Катушка клапана

В том случае, когда диагностированный параметр сопротивления различается с указанным в документации, скорее всего, имеет место межвитковое замыкание. И в том и в ином варианте катушку необходимо поменять.

Газовый клапан очень ответственное оборудование, выполняя его ремонт или обслуживание, необходимо придерживаться следующих рекомендаций.

Прежде чем начинать работать с устройством, тщательно изучают документацию завода-изготовителя. В процессе работы нельзя допускать нарушение целостности уплотняющих деталей и раскручивать сборочные винты.

Необходимо избегать ударов, падений, толчков по устройству и сохранить технический ярлык, наклеенный на клапан. Данные, указанные на нем весьма важны для будущего ремонта.

Ремонт трехходового клапана газового котла навьен

Трехходовой клапан – устройство, широко применяемое в самых различных конструкциях бытовых и промышленных аппаратов. Соответственно, такого же рода устройство применяется в составе бытового газового оборудования. Наряду с различными неисправностями бытовых газовых котлов пользователи нередко встречаются с поломкой трехходового клапана. Согласитесь, неплохо бы выяснить, по какой причине выходит из строя это устройство и попытаться починить его своими силами.

Между тем установить потерю работоспособности устройства «с первого взгляда» удается далеко не всегда даже профессиональным механикам. Для этого требуется соответствующая проверка. Поэтому в рамках нашей статьи рассмотрим, как проверить трехходовой клапан в газовом котле, когда есть подозрения на неисправность этого механизма. Также поговорим о разновидностях устройства и его функциональных возможностях.

Содержание

• Кратко о механизме трехходового клапана
• Функциональное применение устройства
• Как выполняется проверка трехходового клапана?
  • Шаг #1 — проверка привода клапана
    • Диагностика электропривода трехходового клапана
    • Проверка термостатической головки
    • Проверка устройства с гидравлическим приводом
  • Шаг #2 — проверка механизма распределения потоков
• Выводы и полезное видео по теме
• Трехходовой клапан (модели Deluxe, Deluxe Coaxial)
  • Как снять трехходовой клапан (для модели Deluxe)
• Трёхходовой клапан (для моделей Prime)
• Замена трехходового клапана котла (модель Prime)

Кратко о механизме трехходового клапана

Устройство трехходового клапана бытового газового котла и другого газового оборудования является достаточно простым, несмотря на сложную, на первый взгляд, форму. Следует отметить, у каждого производителя конструктивное исполнение клапанов существенно отличается, но принцип действия фактически остаётся неизменным.

Традиционно корпус прибора изготавливают из бронзы. Рабочие элементы, например, шток, пружины – выполняются из стали. Мембрана обычно изготовлена из резины Для уплотнения штока используется двойной кольцевой элемент. Соединительные детали (штуцеры) могут иметь исполнение под резьбу или пайку, в зависимости от модели трехходового клапана.

Один из широко распространенных вариантов исполнения трехходового клапана: 1, 2 – угловой проходной транспортный канал; 1, 3 – прямой проходной транспортный канал; 4 – головка привода; A – транспорт потоков в режиме отопления; B – транспорт потоков в режиме ГВС

Обычно совместно с прибором используется электромеханический привод. Благодаря его работе осуществляется двухточечное регулирование.

Так, привод у трехходового клапана может быть ручным, электромеханическим (термостатический, с термоголовкой), электрическим, гидравлическим.

Принцип работы трехходового клапана для схемы газового котла, примерно, следующий: когда устройство находится в режиме нормально открытого транспорта, прямой проходной транспортный канал, соответственно, открыт. Угловой проходной канал остаётся закрытым.

Иное состояние механизма обеспечивает открывание углового транспортного канала и блокировку прямого транспортного канала, соответственно. Также возможны промежуточные положения штока и заслонки трехходового клапана.

Подробнее об устройстве и принципе работы трехходового клапана мы говорили в следующем материале.

Функциональное применение устройства

Если рассматривать механизм коммутации потоков с точки зрения возможной функциональности, следует отметить различие устройств по принципу действия:

1. Разделительный.
2. Переключающий.
3. Смесительный.

Разделительный принцип работы предполагает деление потока, направляя его в два контура.

Переключающей функцией предусматривается организация переключения между приборами, потребляющими тепловую энергию. Например, переключение между контуром ГВС и отопления двухконтурного газового котла.

Переключающий функционал клапана (классическая схема): П – первичный контур; В – вторичный контур; 1, 2 – прямой транспортный канал; 3, 2 – угловой транспортный канал

Переключающий функционал позволяет организовать эффективное переключение между различными приборами, генерирующими тепловую энергию:

• водяными нагревателями;
• тепловыми насосами;
• солнечными батареями и т.д.

Другая функция трехходового клапана для бытового газового котла – смесительная. Она позволяет организовать регулируемое смешивание потоков рабочей жидкости (подмешивание обратки в нагретый теплоноситель).

Для этого достаточно установить трехходовой клапан на обратной трубе отопительной системы.

Смесительный функционал клапана (классическая схема): П – первичный контур; В – вторичный контур; 2, 1 – прямой транспортный канал; 2, 3 – угловой транспортный канал

Теперь, после краткого ознакомления с конструктивными деталями прибора, можно рассмотреть особенности проверки работы трехходового клапана, установленного в схеме газового котла.

Как выполняется проверка трехходового клапана?

Нарушение работы прибора сказывается на эксплуатации газового котла в целом. К примеру, если подача теплоносителя недостаточна, газовый котел может попросту отключиться из-за перегрева. Или же, неисправность трехходового клапана может сопровождаться отсутствием должной температуры нагрева теплоносителя в системе отопления.

В любом случае, устройство требуется проверить на работоспособность. При этом для исполнения диагностических мероприятий, регулирующий прибор газового котла, как правило, приходится демонтировать. Демонтаж относительно несложен, поэтому такая работа вполне может выполняться своими силами.

Шаг #1 — проверка привода клапана

Далее рассмотрим пошагово процесс проверки, начав с проверки привода. Рассмотрим особенности диагностики клапанов с различным типом привода.

Диагностика электропривода трехходового клапана

Шток клапана традиционно управляется электроприводом. Поэтому целостность, наличие питания, и работоспособность электропривода следует проверить в первую очередь.

Целостность внешней части проверяется визуально путем внимательного осмотра, а наличие питания и целостность внутреннего механизма — соответствующими приборами.

Диагностика приводной части трехходового клапана газового котла при помощи широко распространенного электрического прибора – тестера

Привод и все элементы этой части конструкции обычно диагностируются электрическим тестером. Этим прибором можно проверить как целостность цепей, так и наличие питающего напряжения. Исправный привод при подаче/отключении питающего напряжения должен демонстрировать рабочий процесс – движение толкателя штока клапана.

Проверку работы электропривода допустимо выполнить непосредственным подключением механизма к сети электрического тока, используя для этого разъём, которым комплектуется привод. Наглядно этот момент осветлен в видеоролике, расположенном в конце статьи.

Проверка термостатической головки

Если конструкция трехходового клапана не предусматривает наличия электропривода, но управляется термостатической головкой, нужно проверить эту часть системы путём приложения температурного воздействия непосредственно к баллону датчика.

Термостатическая головка, дополненная температурным баллоном. На некоторых моделях газовых котлов конструкции трехходовых клапанов оснащаются таким типом привода

Например, можно нагреть баллон термостатической головки с помощью электрического фена.

Исправная термоголовка должна реагировать на изменения температуры и толкать/вытягивать шток клапана аналогично тому, как эту работу выполняет электропривод.

Проверка устройства с гидравлическим приводом

Если в системе газового котла используется клапан, регулирующий потоки и действующий по принципу гидравлического управления штоком, диагностику работоспособности такого устройства непосредственно в системе котла проводить достаточно сложно.

Конструкция разделительного устройства газового бытового котла, наделённого гидравлическим приводом управляющего штока. Этот вид прибора довольно широко распространен

Обычно такого рода конструкция подлежит демонтажу и разборке, с последующей проверкой целостности:

• пружины;
• уплотнений;
• мембраны;
• колец.

Подозрения на неработоспособность трехходового клапана, в данном случае, можно подтвердить запуском газового котла в тестовом режиме. Если при этом отмечается нарушение теплового распределения по рабочим контурам системы, на 90% клапан работает некорректно.

Шаг #2 — проверка механизма распределения потоков

Механизм устройства по мере эксплуатации способен изнашиваться. К тому же при транспортировке теплоносителя характерным является скопление в системе различного мусора, отложений и т.п.

Всё это способно блокировать работу устройства. Поэтому в первую очередь требуется провести визуально проверку всех доступных деталей.

Детали трехходового клапана одной из выпускаемых конструкций, которые подлежат проверке в случае подозрений на неисправность регулирующего устройства

Далее выполняется проверка нормальности хода штока мембраны. Как правило, будучи в рабочем состоянии, шток движется плавно, с некоторым натягом. Корректность хода можно проверить, воздействуя с небольшим усилием на концевую часть штока (выход под привод), выходящую через отверстие капсулы корпуса клапана.

Если не отмечается факторов клина хода штока по всей длине и шток самостоятельно возвращается в исходное положение от упорной точки, значит, эта часть распределительного прибора работоспособна.

Наконец, проверяются элементы уплотнений – шаровые или мембранные, в зависимости от конструктивного исполнения. Если на резиновых уплотнительных мембранах дефекты обычно проявляются в виде порывов, то шаровые уплотнения со временем могут деформироваться. Фактор деформации приводит к утрате полноценного уплотнения, соответственно, нарушается алгоритм регулировки потоков прибором.

Выводы и полезное видео по теме

Ниже предоставляется для ознакомления полезный видеоматериал, где демонстрируется разборка устройства, регулирующего тепловые потоки в газовом котле. Причём дана практика разборки своими руками.

Устройство распределения, описываемое видеороликом, оснащается гидравлическим приводом штока. Ознакомление с данной практикой ремонта поможет понять, как проверять приборы аналогичного типа и ремонтировать в случае наличия дефектов.

Таким образом, трехходовой клапан для бытового газового котла может проверяться практически в любой конструкции, независимо от индивидуального исполнения. Главный момент – правильно определить, с каким именно приводом используется распределительное устройство газового котла. Информацию по этому вопросу можно получить из документации на оборудование или же опираясь на примеры демонстрации приводов в этой статье.

Каждому человеку прекрасно известно, что залог комфорта в доме — это не только стильное и удобное интерьерное решение, но и тепло, что особенно важно с наступлением холодов.

Устройство (модель Турбо, Coaxial)

Функциональная система отопления, задача которой — обеспечение тепла в доме, подразумевает под собой совокупность множества значимых элементов.
При этом, одним из основных таких элементов является трехходовой клапан Navien для газовых котлов того же бренда, относящийся к компонентам арматуры запорно-регулирующего типа.

Характеристики

Основная задача такого изделия, как трехконтурный клапан для котла Навьен – это перенаправление потока воды.
Когда пользователю требуется горячая вода, он открывает соответствующий кран, после чего последняя поступает на смеситель. После обратного переключения – то есть, закрытия крана, теплоноситель направляется в систему отопления через предусмотренный в конструкции теплообменник.

Расположение (в котле Турбо)

Котел Навьен трехходовой клапан в режиме отопления (модель Турбо)

Трехходовой клапан котел Navien работа в режиме ГВС (модель Турбо)

3 х ходовой клапан в котле Ace Turbo Coaxial

Отметим, что трехходовой клапан Навьен Айс – это гарантия надежности функционирования, а также великолепной практичности системы.
То есть, трехходовой клапан Navien Aсе для обогрева, главным образом предназначается для осуществления регуляции теплового потока, что собственно и обеспечивает в помещении необходимый для его владельцев комфорт и тепло.
По своему внешнему виду трехходовой клапан Навьен Aсе напоминает обыкновенный тройник, в качестве материала компания производитель применяет для изготовления данной детали высокопрочный сплав.

Трехходовой клапан (модели Deluxe, Deluxe Coaxial)

Характеристики для модели Deluxe

Как снять трехходовой клапан (для модели Deluxe)

1. Удалить циркуляционный насос.
2. Отсоединить от контроллера Коннекторы трехходового клапана.

3. Выкрутить винты, удалить трубные зажимы и удалить трубы отопления.

4. Удалить два винта из адаптера подачи отопительной воды в нижней части котла.

5. Сборку производим в обратном порядке.

Расположение (модель Deluxe)

Расположение (модель Deluxe Coaxial)

Трёхходовой клапан (для моделей Prime)

Характеристики для модели Prime

Расположение (модель Prime)

Замена трехходового клапана котла (модель Prime)

1. Снимите циркуляционный насос (как снимать циркуляционный насос в котлах Navien, можно посмотреть ).

2. Отсоедините от контроллера соединительный штекер трехходового клапана.
3. Отсоедините зажим трубы, винты, после чего отсоедините трубку подачи отопительной воды.

4. Раскрутите передние и задние винты (в двух местах) переходника подачи отопительной воды в нижней части котла.

5. После завершения работ сборку провести в обратном порядке.

Замена трехходового клапана на котле аристон

Трехходовой клапан для котла аристон.

Трехходовой клапан для котла выполняет переключение котла в режим отопления или режим колонки, направляя движения горячего теплоносителя в нужном направлении. Привод клапана, получая питание, от электронной платы котла выжимает шток затвора, закрывая отопительный контур, прогоняет воду насосом через пластинчатый теплообменник, в котором греется вода в режиме ГВС. Трехходовой клапан с электроприводом применяется во всех современных газовых котлах колонках, в связи с простотой и надёжностью конструкции. Клапана на газовые котлы изготавливают разборные, отдельно гидравлический затвор с крышкой и отдельно электромагнитный привод, приводящий устройство в движение.

Крышка крепления моторного привода котла Аристон считается слабым местом этой конструкции и требует систематической замены, официальными сервисными центрами выполняющими обслуживание оборудования. Трехходовой клапан аристон может отработать дольше, не требуя ремонта при правильной эксплуатации котла, не допуская перегревов малого контура и проведения планового ТО котла. Необходимость в ремонте трехходового клапана обычно возникает в результате течи сальника кронштейна при затвердении от сильного нагрева. При работе трехходового клапана вода протекает на электропривод, приводя его в негодность и замыкание, результат перегорание предохранителя на плате. Работа трехходового клапана показана в видео внизу страницы , а когда Вы ознакомились с принцип работы трехходового клапана и устройством, можно приступать к ремонту.

Газовые котлы – надежное оборудование, снабжающие теплом и горячей водой наши загородные дома и часть городских квартир. К сожалению, и они не могут работать совершенно без поломок. А в числе нарушений нередко фигурируют клапаны – устройства защиты и подачи горючего в агрегаты.

Мы расскажем, как и какой ремонт клапана газового котла можно выполнить собственноручно. В подробностях разберем ситуации, сигнализирующие о возникновении связанных с ними нарушений в работе. Подскажем, стоит ли прилагать собственные усилия или лучше обратиться к газовщикам.

В представленной нами статье вы найдете пошаговые руководства по восстановлению работоспособности газовых котлов путем ремонта или замены газового, предохранительного и трехходового клапана.

Разновидности клапанов в газовом котле

Нормальную работу газового оборудования, предназначенного для нагрева санитарной воды и подготовки теплоносителя, обеспечивает широкий набор систем, деталей, устройств, каждое из которых четко выполняем возложенную именно на него важную функцию.

В конструкции газовых котлов есть следующие типы клапанов:

• Газовый клапан. Компонент газовой системы, отвечающий за пропорциональную поставку голубого топлива в газовую горелку, обеспечивающий стабильный процесс горения в соответствии с командами электронной платы. В составе этого электромагнитного устройства есть еще запорные и регулировочные клапаны.
• Предохранительный клапан. Составляющая гидравлической системы, предназначенная для сброса излишка теплоносителя из отопительного контура в случае превышения нормативных значений давления.
• Трехходовый клапан. Деталь гидравлической системы только двухконтурных котлов. Перенаправляет поток подогреваемой воды из контура отопления в ГВС во время потребления ее с гигиеническими целями. В зависимости от класса котла бывает с сервоприводом и без него.

Все перечисленные виды клапанов, участвующих в работе газового котла, можно заменить или отремонтировать в случае поломки.

Давайте ознакомимся с технологии восстановления их работоспособности. Освоив несложные ремонтные принципы и приемы, можно значительно увеличить срок службы самого котла.

Характерные поломки и методы ремонта

Перечисленные выше виды клапанов выполняют неоднозначные функции, различаются по конструкции. Различаются и причины, по которым они приходят в непригодность, и способы устранения поломки.

Нарушения в работе газового клапана

Основным назначением газового клапана является регулировка давления газа, подаваемого через форсунки в горелку. Настроить подачу можно так, чтобы в камеру поступало от 25 до 100% потока. Все зависит от того, какой тип газа предстоит использовать в работе оборудования, сколько воздуха будет поступать для нормального горения.

По сути, это электромагнитное устройство, основная работа которого осуществляется только с подключением к электропитанию. Однако когда его электромагнитные катушки обесточены, газовый клапан выполняет функцию детали безопасности. В этом случае он плотно перекрывает каналы, по которым перемещается газообразное горючее.

Генерируемый термопарой газовой колонки или котла отопления заряд попадает на электромагнит (катушку) газового клапана, в результате чего металлическая шайба запорного клапана примагничивается к катушке. Шайба открывает мембрану, чтобы газ мог пройти к запальнику и форсункам горелочного блока.

При затухании или уменьшении пламени ниже нормативных значений термопара прекращает вырабатывать электричество. В итоге происходит размагничивание катушки, удерживающей шайбу. Каналы подачи голубого топлива закрываются.

О необходимости принять меры сообщит падение или повышение статического давления, т.е. давления на входе при неработающем котле. Для агрегатов, перерабатывающих магистральный газ, оно должно быть не ниже 17 мбар. Для котлов, питающихся сжиженным топливом, – не ниже 35 мбар.

В списке типичных поломок газового клапана значатся:

• Нарушения в электрической цепи, питающей электромагнитное устройство. В этом случае всю проводку и контакты в зонах подключения следует проверить мультиметром. При выявлении обрыва его устраняют банальным способом: путем замены поврежденного провода, зачистки и затягивания контактов.
• Засорение газового клапана. Каналы устройства могут периодически засоряться минеральными частицами, поступающими вместе с некачественным газом, элементарным нагаром и кальциевыми солями, образующимися в случае наличия конденсата в поставляемом топливе. Спасает простейшая механическая чистка.
• Выход из строя термопары. Зачастую требует полной замены из-за полного выгорания рабочего края. При этом на электромагнит совершенно не передается ток, как следствие котел не зажигается совсем или блокируется через пару минут работы.
• Механическое повреждение газового клапана. К примеру, приведенной выше шайбы. Она или перестает плотно прижиматься и обеспечивать герметичность, или не реагирует на регулировку, из-за чего в камеру поступает неконтролируемый объем газа. Для устранения производится замены или клапана, или поврежденной детали.
• Замыкание на корпус обмотки электромагнитной катушки. Чаще всего происходит из-за кратковременного перегрева и последующего оплавления пластиковой втулки, на которую наматываются витки электромагнита.

Понятно, что перечень всех поломок можно разделить на две группы: нарушения в электрической части и механическое повреждение деталей.

Сразу предупреждаем, что при проведении любых ремонтных мероприятий, для которых нужно будет снимать корпус агрегата, автоматически лишает владельца права воспользоваться гарантией от производителя. Кроме того, ни фирма, ни организация, с которой заключен договор на обслуживание, не будет нести малейшей ответственности за негативный результат.

Бывает, что вместо того чтоб узнать, как грамотно починить электромагнитный клапан газового котла, хозяин агрегата упорно старается включить его. При этом непрерывно жмет на кнопку устройства подачи газа, пытаясь запустить горелку. Так поступать категорически нельзя.

Если самостоятельно открывать путь газовому потоку, горелка котла все равно не зажжется. Зато газ бесконтрольно будет поступать в помещение, пока владелец будет удерживать палец в буквальном смысле «на курке». Чем это угрожает? В лучшем случае легким отравлением, в худшем – взрывом.

С шагами восстановления электромагнитной катушки газового клапана ознакомит следующая подборка фото:

Трехходовой клапан котла- устройство, принцип работы и поломки.

Не раз мы писали о том, что система отопления представляет собой большой набор компонентов. Каждый из элементов имеет свою конфигурацию, исполнение и предназначение. Знание общих принципов работы каждого из них поможет Вам построить эффективную систему, а в процессе эксплуатации поддерживать этот показатель на должном уровне. Предлагаем сегодня обратить Ваше внимание на трехходовой клапан котла. Современная конфигурация систем отопления в большинстве случае не может обойтись без данного решения. Именно он регулирует температурную составляющую теплоносителя.

Как он работает

Основная задача трехходового клапана котла заставить двигаться теплоноситель по малому кругу. Для начала предлагаем вспомнить схему переключения котла с отопления на ГВС. При отключенном кране ГВС теплоноситель циркулирует по большому кругу. То есть, нагреваясь в теплообменнике при помощи горелки, теплоноситель поступает в трубопровод отопления и далее к радиаторам отопления, в которых отдает тепло. Остывший теплоноситель возвращается по трубопроводу к котлу и цикл отопления повторяется. В данном формате доступ в малый круг закрыт. В случае открытия крана горячей воды, вода поступает в котел, где происходит ее нагрев как в первом случае. Однако до этого момента срабатывают датчики подающие импульс на сервопривод трехходового клапана котла. Они открывают доступ потоку по малому кругу, в котором холодная вода нагревается от основного потока. При этом благодаря трехходовому клапану вода находится с постоянным значением температуры. От температуры теплоносителя может зависеть степень работы трехходового клапана. При этом чем более горячая вода, тем более сильно он открывает поток извне. Таким образом, горячая вода заданной температуры попадает в смеситель. При закрытии крана ГВС система переходят в изначальный режим работы с циркуляцией по большому кругу.

В описании Выше был приведен пример работы трехходового клапана с сервоприводом. Это одно из популярных решений.

Существует также мембранный трехходовой клапан. Основные принципы те же за одним исключением. Трехходовой клапан включается в работу благодаря давлению воды на мембрану клапана, запускающую поток через малый круг.

Если говорить об управлении, то клапан может управляться не только сервоприводом. Есть варианты с термостатическим регулированием, при котором вещество, реагирующее на изменение температуры расширяется и давит на шток. Так происходит регулирование в данном случае.

Возможные поломки

Один из симптомов – еле теплая или совсем холодная вода при включенном кране ГВС. Это может означать, что теплоноситель продолжает циркулировать по большому кругу. Причиной тому может быть выход из строя сервопривода, либо отдельных его элементов. Так при эксплуатации может произойти износ штока, далее идет потеря герметичности и попадание воды на электрические узлы сервопривода. Как результат – его сгорание. Еще одной из причин выхода из строя трехходового клапана котла является образование накипи. Как мы знаем это общая проблема отопительной системы в целом. Ранее мы писали о профилактических мероприятиях по борьбе с этой распространенной проблемой. Чуть выше было сказано, что в трехходовом клапане может присутствовать мембрана. Соответственно данный элемент также может выйти из строя.

Устройство трехходового клапана у разных производителей является общей чертой. Иными это своего рода «локальный» стандарт в отоплении. Как Вы уже знаете, у всех производителей различаются технические спецификации. Они отражены в паспортах устройств. Так, обращайте внимание на то, что трехходовые клапаны, могут отличаться размерными характеристиками. Использование внешне схожих устройств различных по размеру и ряду других характеристик может привести к неэффективной их работе и возможным поломкам.

Надеемся, что данная статья была для Вас полезной.

Специалисты NEMOROZ.RU помогут разобраться с любым вопросом по отоплению и не только!

Как проверить трехходовой клапан в газовом котле: пошаговая инструкция

Трехходовой клапан – устройство, широко применяемое в самых разнообразных конструкциях бытовых и промышленных устройств. Соответственно, однотипное устройство используется в составе бытового газового оборудования. Наряду с различными неисправностями бытовых газовых котлов пользователи часто сталкиваются с поломкой трехходового клапана. Согласитесь, неплохо было бы выяснить, по какой причине выходит из строя данное устройство, и попытаться исправить это своими силами.

Между тем, установить потерю работоспособности устройства «на первый взгляд» далеко не всегда удается даже профессиональным механикам. Это требует соответствующей проверки. Поэтому в рамках нашей статьи рассмотрим, как проверить трехходовой клапан в газовом котле при подозрении на неисправность этого механизма. Также рассказываем о разновидностях устройства и его функционале.

Содержание статьи:

• Кратко о трехходовом клапанном механизме
• Функциональное использование устройства
• Как проверяется трехходовой клапан?
  • Шаг №1 – Привод обратного клапана
  • Шаг №2 – проверка механизма распределения резьбы
• Выводы и полезное видео по теме

Кратко о механизме трехходового клапана

Устройство трехходового клапана ходовой клапан бытового газового котла и другого газового оборудования достаточно прост, несмотря на сложную, на первый взгляд, форму. Следует отметить, что у каждого производителя конструкция клапанов существенно отличается, но принцип работы остается практически неизменным.

Традиционно корпус прибора из бронзы. Рабочие элементы например шток , пружины – изготовлены из стали. Мембрана обычно из резины Двойной кольцевой элемент . Соединительные детали ( фитинги ) могут иметь резьбу или пайку, в зависимости от модели трехходового клапана.

Одно из распространенных исполнений трехходового клапана: 1, 2 – угловой проходной транспортный канал; 1, 3 – прямой проходной транспортный канал; 4 – приводная головка; А – поточный транспорт в режиме обогрева; B – поточная транспортировка в режиме ГВС

Обычно в комплекте с устройством используется электромеханический привод. Благодаря его работе осуществляется двухточечное регулирование.

Итак, привод для трехходового клапана может быть ручным, электромеханическим (термостатическим, с термоголовкой), электрическим, гидравлическим.

Принцип работы трехходового клапана контура газового котла примерно следующий: когда устройство находится в нормально открытом транспортном режиме, канал прямого прохода, соответственно, открыт. Угловой проходной канал остается закрытым.

Различное состояние механизма обеспечивает открытие углового транспортного канала и блокировку прямого транспортного канала соответственно. Также возможны промежуточные положения штока и трехходовые створки клапана.

Подробнее об устройстве и принципе работы трехходового клапана мы говорили в .

Функциональное использование устройства

Если рассматривать механизм переключения потоков с точки зрения возможного функционала, то следует отметить различие устройств по принципу действия:

1. Разделение.
2. Переключение.
3. Смешивание

Делительный принцип работы предполагает разделение потока, направление его на два контура.

Функция переключения предусматривает организацию переключения между устройствами, потребляющими тепловую энергию. Например, переключение между ГВС и отоплением.

Функциональность переключающего клапана (классическая схема): P – первичный контур; Б – вторичный контур; 1, 2 – прямой транспортный канал; 3, 2 – угловой транспортный канал

Функционал переключения позволяет организовать эффективное переключение между различными устройствами, вырабатывающими тепловую энергию:

• водонагреватели;
• ;
• солнечные панели и др.

Еще одна функция трехходового клапана для бытового газового котла – подмес. Он позволяет организовать регулируемое смешение потока рабочей жидкости (подмешивание обратки с нагретым теплоносителем).

Для этого достаточно установить трехходовой кран на обратке системы отопления.

Функции смесительного клапана (классическое исполнение): P – первичный контур; Б – вторичный контур; 2, 1 – прямой транспортный канал; 2, 3 – угловой транспортный канал

Теперь, после краткого ознакомления с конструктивными деталями устройства, можно рассмотреть особенности проверки работы трехходового клапана, установленного в .

Как проверяется трехходовой клапан?

Неисправность устройства влияет на работу газового котла в целом. Например, при недостаточной подаче теплоносителя газовый котел может просто отключиться из-за перегрева. Либо неисправность трехходового клапана может сопровождаться отсутствием должной температуры теплоносителя в системе отопления.

В любом случае необходимо проверить работоспособность устройства. При этом для выполнения диагностических мероприятий регулирующее устройство газового котла, как правило, приходится демонтировать. Демонтаж относительно несложный, поэтому такие работы вполне можно выполнить своими силами.

Шаг № 1 – Привод обратного клапана

Далее рассмотрим процесс проверки шаг за шагом, начиная с проверки привода. Рассмотрим особенности диагностики клапанов с различными типами приводов.

Диагностика привода трехходового клапана

Шток клапана традиционно управляется электроприводом. Поэтому в первую очередь следует проверить целостность, наличие питания и работоспособность накопителя.

Целостность внешней части проверяют визуально тщательным осмотром, а наличие питания и целостность внутреннего механизма проверяют соответствующими приборами.

Диагностика приводной части трехходового клапана газового котла с помощью распространенного электроприбора – тестера

Привод и все элементы этой части конструкции обычно диагностируются электротестером. Этот прибор может проверять как целостность цепей, так и наличие питающего напряжения. Исправный привод при подаче/отключении напряжения питания должен демонстрировать рабочий процесс – движение толкателя штока клапана.

Допускается проверка работы электропривода путем непосредственного подключения механизма к сети электрического тока, с использованием разъема, которым оснащен привод. Этот момент наглядно выделен на видео, расположенном в конце статьи.

Проверка термостатической головки

Если в конструкции трехходового клапана не предусмотрен электропривод, а регулируется , необходимо проверить эту часть системы, подав температурное воздействие непосредственно на цилиндр датчика.

Термостатическая головка, дополненная термоцилиндром. На некоторых моделях газовых котлов трехходовые конструкции клапана оснащены этим типом привода

Например, нагреть цилиндр термостатической головки можно электрофеном.

Исправная термоголовка должна реагировать на изменение температуры и толкать/тянуть шток клапана так же, как эту работу делает электропривод.

Проверка устройства с гидроприводом

Если в системе газового котла используется клапан, регулирующий потоки и работающий по принципу гидравлического управления штоком, то диагностировать работоспособность такого устройства непосредственно в котельная система.

Конструкция разделительного устройства газового бытового котла, снабженного гидроприводом тяги управления. Этот тип устройства довольно широко распространен.

Обычно такого рода конструкции подлежат демонтажу и разборке с последующей проверкой целостности:

• рессоры;
• уплотнения;
• мембраны;
• кольца.

Подозрения на неработоспособность трехходового клапана в этом случае можно подтвердить запуском газового котла в тестовом режиме. Если при этом происходит нарушение теплораспределения по рабочим контурам системы, на 90% клапан работает некорректно.

Шаг №2 – проверка механизма распределения нити

Механизм устройства в процессе эксплуатации способен изнашиваться. Кроме того, при транспортировке теплоносителя характерно скопление в системе различного мусора, отложений и т.п.

Все это может блокировать работу устройства. Поэтому в первую очередь требуется провести визуальную проверку всех имеющихся деталей .

Детали трехходового клапана одной из изготавливаемых конструкций, подлежащие проверке при подозрении на неисправность устройства управления

Далее выполняется проверка нормального хода штока диафрагмы . Как правило, в рабочем состоянии шток двигается плавно, с некоторым натягом. Правильность хода можно проверить, воздействуя с небольшим усилием на торцевую часть штока (выход под привод), выходящую через отверстие капсулы гидроблока.

Если клиновидные факторы хода штока по всей длине не отмечены и шток самостоятельно возвращается в исходное положение из точки упора, то данная часть КРУ исправна.

Наконец, проверяются уплотнительные элементы – шаровые или мембранные, в зависимости от конструкции. В то время как дефекты резиновых уплотнительных мембран обычно проявляются в виде порывов ветра, шаровые уплотнения со временем могут деформироваться. Фактор деформации приводит к потере полного уплотнения, соответственно, нарушается алгоритм регулирования расхода устройства.

Выводы и полезное видео по теме

Ниже предоставлен для ознакомления полезный видео материал, в котором демонстрируется разборка устройства, регулирующего тепловые потоки в газовом котле. Тем более, что дана практика разборки своими руками.

Распределительное устройство, описанное в видеоролике, оснащено гидравлическим приводом штока. Ознакомление с этой практикой ремонта поможет вам понять, как проверять устройства подобного типа и ремонтировать в случае неисправности.

Таким образом, трехходовой кран для бытового газового котла можно опробовать практически в любом исполнении, вне зависимости от индивидуального исполнения. Главное правильно определить, с каким приводом используется распределительное устройство газового котла. Информацию на эту тему можно получить из документации к оборудованию или на примере демонстрации накопителей в этой статье.

У вас есть полезная информация по обсуждаемой выше теме и вы хотите поделиться ею с другими пользователями? Пишите свои комментарии и комментарии в блоке ниже, добавляйте фото, оставляйте свои рекомендации – форма обратной связи расположена ниже.

Как проверить трехходовой клапан в газовом котле: пошаговая инструкция

Трехходовой клапан – устройство, широко применяемое в самых разнообразных конструкциях бытовых и промышленных устройств. Соответственно, такое же устройство используется и в бытовом газовом оборудовании. Наряду с различными неисправностями бытовых газовых котлов пользователи часто сталкиваются с поломкой трехходового клапана. Согласитесь, неплохо было бы выяснить, почему это устройство выходит из строя, и попытаться исправить это своими силами.

Между тем даже профессиональным механикам не всегда удается установить потерю работоспособности устройства «с первого взгляда». Это требует соответствующей проверки. Поэтому в рамках нашей статьи рассмотрим, как проверить трехходовой клапан в газовом котле при подозрении на неисправность этого механизма. Также поговорим о видах устройства и его функционале.

Использование предохранительного клапана

Это не то же самое, что предохранительный клапан. Последний просто сбрасывает давление в системе, но не охлаждает ее. Другое дело – клапан защиты котла от перегрева, который забирает горячую воду из системы, а взамен подает холодную воду из водопровода. Устройство энергонезависимо, подключается к подающим и обратным сетям, водопроводу и канализации.

При температуре теплоносителя выше 105 ºС клапан открывается и за счет давления в водопроводе 2-5 бар горячая вода вытесняется из рубашки теплогенератора и холодных трубопроводов, после чего уходит в канализацию. Схема подключения защитного клапана твердотопливного котла показана на схеме:

Недостатком этого способа защиты является то, что он не подходит для систем, заполненных незамерзающей жидкостью. Кроме того, схема не применима в условиях отсутствия централизованного водоснабжения, так как вместе с отключением электроэнергии прекратится и подача воды из колодца или бассейна.

Чем опасен конденсат для котла

При растопке твердотопливного котла приходится сталкиваться с тем, что холодный теплоноситель омывает стенки уже прогретой камеры сгорания, охлаждает их, что приводит к конденсации водяной пар, который неизменно присутствует в дымовых газах. Частицы воды, взаимодействуя с дымовыми газами, образуют кислоты, что приводит к разрушению внутренней поверхности топочной камеры и дымохода.

Но этим негативное влияние конденсата не ограничивается: частицы сажи, оседающие на стенках, растворяются в каплях воды. Под воздействием высоких температур эта смесь спекается, образуя на внутренней поверхности камеры сгорания плотную и прочную корку, наличие которой резко снижает интенсивность теплообмена между дымовыми газами и теплоносителем. КПД котла падает.

Снять корку непросто, особенно если камера сгорания котла имеет сложную поверхность теплообмена.

Полностью исключить образование конденсата в твердотопливном котле невозможно, но можно значительно сократить продолжительность этого процесса.

Конструкция

Типовой предохранительный клапан котла имеет разборную конструкцию и состоит из следующих основных элементов:

Корпус. Обычно изготавливается из латуни и имеет вид тройника. По бокам расположены нижний вход с резьбой, боковой выходной патрубок и верхнее седло, на которое посажено фасонное уплотнение.

Запорная группа. Представляет собой подпружиненный шкив с цилиндрическим (дисковым) концевым запорным элементом, на который надевается эластичное резиновое уплотнение в виде стакана (диска).

Колпачок. В верхний резьбовой патрубок латунного корпуса ввернута черная термостойкая полимерная крышка, которая удерживает подпружиненный шток в рабочем положении. На верхних краях крышки имеются выступы, по которым скользит профилированная в нижней части верхняя крышка, соединенная с запорной штангой. При повороте на определенный угол колпак поднимается вместе со штоком и открывает боковой патрубок – это позволяет использовать предохранительный клапан на отопление всегда открытым в ручном режиме.

Кап. Полимерная часть обычно красного цвета с ребристой боковой поверхностью, прикручена винтом к полому стержню. Неглубокие выступы в нижней части колпачка при его вращении ложатся на зубья колпака – рукоятка поднимается вместе с подпружиненной заслонкой и открывает боковой канал, позволяя вручную сбросить давление.

Регулировочная шайба. На внутренней стенке крышки имеется резьба, в которой вращается регулировочная гайка, при опускании вниз она сжимает пружину – увеличивая тем самым порог срабатывания клапана. При откручивании гайки вверх пружина ослабевает и давление срабатывания уменьшается. Для проворачивания гайка снабжена поперечным шлицем в верхней части под плоскую отвертку.

Клапан для водогрейных котлов – конструкция и внешний вид

Принцип работы и типы приводов клапана

Изделие выпускается в разных конфигурациях и с разными приводами, но принцип работы трехходового клапана остается прежним то же самое: смешать два потока с разной температурой в один, температура которого задается пользователем или требуется по схеме. Жидкость внутри клапана перетекает из одного патрубка в другой до тех пор, пока ее температура не изменится и не достигнет заданного значения. Затем привод постепенно открывает поток из третьего порта, поддерживая температуру воды на выходе в пределах установленного значения. На этом основании такой клапан называется трехходовым.

Принцип работы трехходового клапана

Любой трехходовой смесительный клапан имеет два входа и один выход. Распределение потоков осуществляется с помощью привода, который бывает нескольких типов:

1. Термостатический привод (термостат) один из самых популярных, работает за счет теплового расширения чувствительного элемента, в результате чего создается давление на шток клапана, и жидкость начинает перемешиваться.
2. Распространенный тип привода, который устанавливается в трехходовой переключающий клапан, электрический, работает от сигнала блока управления.
3. Клапаном можно управлять, нажав на шток вниз с помощью привода термостатической головки. Реагирует на температуру воздуха, которую определяет сам или с помощью внешнего датчика и капиллярной трубки. Привод чаще всего используется в системах теплого пола.

Стационарные твердотопливные котлы нельзя напрямую подключать к системе отопления. Одна из причин заключается в том, что нельзя допускать попадания холодной воды в рубашку котла, пока она не прогреется. В противном случае на стенках топки выделяется конденсат, который, смешиваясь с золой, образует прочный слой нагара. Он препятствует свободному теплообмену, снижая КПД установки, и очень трудно удаляет нагар. Вторая причина заключается в том, что нужно защитить чугунные печи от перепадов температуры в случае неожиданного отключения насоса из-за отключения электроэнергии, а затем запустить его. Задача — не пускать холодную воду в горячий котел, для чего нужен трехходовой кран. Он заставит теплоноситель циркулировать по малому кругу, пока не нагреется, и только потом подмешается в холодную воду.

Где используются трехходовые клапаны?

Имеются клапаны данного типа в разных схемах. Их включают в схему разводки теплого пола для обеспечения равномерного прогрева всех его участков и исключения перегрева отдельных ответвлений.

В случае с твердотопливным котлом в его камере часто наблюдается конденсат. Бороться с ней поможет установка трехходового клапана.

Трехходовое устройство в системе отопления эффективно работает при необходимости подключения контура ГВС и разделения тепловых потоков.

Использование клапана в трубопроводе радиаторов устраняет необходимость в байпасе. Установка его на обратке создает условия для устройства короткого замыкания.

Как правильно выбрать

Перед тем, как приступить к непосредственной покупке клапана, следует выяснить массу моментов, касающихся используемого котла и особенностей системы отопления, это повысит КПД системы, иначе это может привести к ухудшению стандартных характеристик.

Главное в этом вопросе определить рабочие параметры охлаждающей жидкости (это легко узнать по имеющейся документации). Кроме того, необходимо учитывать расход тепла и саму схему обвязки.

Расход и температуру теплоносителя можно определить по конструкторской документации. Если такового нет, можно воспользоваться рекомендациями, которые указаны в паспорте самого котла, который используется в системе.

Все эти параметры нужны для того, чтобы правильно подобрать клапан (выбирать приходится чисто по пропускной способности).

Система управления приводом выбирается в зависимости от типа системы отопления и обвязки самого котла. Самые простые модели и варианты предполагают использование обычного термостатического клапана (хотя бывают и исключения). И, как уже было сказано, для обеспечения качественной работы теплого пола следует использовать изделие с термостатической головкой.

Если вы планируете работать со сложной системой трубопроводов, то производители рекомендуют использовать клапан с внешним контроллером управления.

Как бы то ни было, в любой современной системе отопления обязательно должен использоваться трехходовой клапан, который является важным компонентом во всей системе и заменить его просто нечем – альтернативы не придумали.

Исключением можно назвать бывшие в употреблении лифтовые системы, которые давно не используются и считаются морально устаревшими (из-за малой эффективности и удобства).

Обязательно учтите, что есть не только смесительный, но и разделительный клапан. Рассмотренный выше первый вариант подразумевает возможность смешивания двух потоков в один, а второй вариант, разделительный клапан, предлагает возможность разделить один поток на два, при этом регулируя поток на каждый из выходов.

Оба типа клапанов могут использоваться в системе. Однако смесительный клапан необходим в любом случае, а разделительный редко используется в простых системах отопления.

Правильным выбором клапана можно назвать в том случае, если пользователь выбирает покупку не только по пропускной способности, но и по температуре. Если первый критерий выбора является основным – без его учета нельзя рассчитывать на функциональность системы в целом, то второй критерий подразумевает продолжительность работы клапана – если он не предназначен для работы в система, где температура выше допустимой температуры самого клапана – деталь быстрее изнашивается и потребует замены, либо вообще не будет функционировать.

Автономная система отопления представляет собой гораздо более сложный механизм, состоящий из большого количества взаимосвязанных узлов и агрегатов, выполняющих соответствующие функции. Трехходовой клапан для котла в этом механизме играет роль смесителя, в котором регулируется температура теплоносителя.

Это делается для того, чтобы трубы прогревались равномерно и уровень нагрева в каждой комнате был примерно одинаковым. Если деталь не использовать, то получится, что вода, проходя через теплообменник, будет нагреваться неодинаково, и в результате часть помещений будет получать меньше тепловой энергии, чем все остальные помещения.

Выводы и полезное видео по теме

Ниже представлен полезный видеоматериал для ознакомления, в котором демонстрируется разборка устройства, регулирующего тепловые потоки в газовом котле. Тем более, что дана практика разборки своими руками.

Описываемое в видео распределительное устройство оснащено гидравлическим приводом штока. Ознакомление с данной практикой ремонта поможет вам понять, как проверить устройства подобного типа и произвести ремонт при обнаружении дефектов.

Таким образом, трехходовой кран для бытового газового котла можно испытать практически в любом исполнении, вне зависимости от индивидуальной конструкции. Главное правильно определить, с каким приводом используется распределительное устройство газового котла. Информацию по этому вопросу можно получить из документации к оборудованию или опираясь на примеры демонстрации привода в этой статье.

У вас есть полезная информация по обсуждаемой выше теме и вы хотели бы поделиться ею с другими пользователями? Пишите свои замечания и комментарии в блоке ниже, добавляйте фото, оставляйте свои рекомендации – форма обратной связи расположена ниже.

Причины, которые могут привести к перегреву твердотопливного котла

Еще на этапе выбора и покупки важно учитывать эксплуатационные характеристики отопительного прибора. Многие модели, которые сегодня есть в продаже, имеют встроенную систему защиты от перегрева

Работает она или нет – вопрос второй. Однако необходимо придерживаться определенных знаний и навыков, надеясь создать эффективную и безопасную автономную систему отопления дома.

Надежная работа отопительного агрегата зависит от условий эксплуатации. При явных нарушениях технологических параметров отопительного оборудования и превышении общепринятых правил техники безопасности высока вероятность возникновения аварийной ситуации.

Возможные негативные последствия можно предотвратить еще на этапе установки твердотопливного котла. Правильная обвязка отопительного прибора – залог вашей безопасности и надежной работы агрегата в будущем.

Подробно, в каждом конкретном случае система защиты твердотопливного котла имеет свою специфику и особенности. Каждая система отопления имеет свои плюсы и минусы. Например:

Когда речь идет о твердотопливных котлах с естественной циркуляцией теплоносителя, необходимо позаботиться о безопасности и работоспособности отопительного оборудования еще при монтаже. Трубы в системе установлены металлические. Причем диаметр таких труб должен превышать диаметр труб, используемых для прокладки контура с принудительной циркуляцией теплоносителя. Датчики, установленные на водяном контуре, будут сигнализировать о возможном перегреве теплоносителя. Предохранительный клапан и расширительный бак действуют как компенсатор, снижая избыточное давление в системе.

Существенным недостатком гравитационной системы отопления является отсутствие эффективного механизма регулирования режимов работы твердотопливных котлов.

Большие технологические возможности для потребителей предоставляют работающие с принудительной циркуляцией теплоносителя в системе. Уже только наличие второго контура значительно увеличивает возможность регулирования температуры нагрева котловой воды. Единственный недостаток в работе такой системы – работающий насос, который своей работой может затруднить эксплуатацию системы отопления.

Это связано с тем, что при отключении электричества насос перестает выполнять свои функции. Остановка процесса циркуляции и инерционность твердотопливных котлов могут привести к перегреву отопительного агрегата. Если котельное оборудование не оборудовано, ситуация с отключением электроэнергии чревата крайне неприятными последствиями.

Эффективная защита от перегрева работающего твердотопливного котла должна основываться на механизме отвода избыточного тепла, выделяемого нагревательным устройством.

Какие существуют способы защиты отопительного оборудования от перегрева

Предприятия-производители стараются для повышения потребительской привлекательности своей продукции включать в технический паспорт котельного оборудования любые гарантии ее безопасности. Непосвященный потребитель не имеет ни малейшего представления о средствах защиты котла отопления от закипания.

В настоящее время существуют следующие способы обеспечения защиты твердотопливных установок, используемых для автономных систем отопления. Эффективность каждого метода объясняется условиями эксплуатации котельного оборудования, конструктивными особенностями агрегатов.

В большинстве случаев производители рекомендуют использовать водопроводную воду для охлаждения в техпаспорте на обогреватель. В некоторых случаях твердотопливные котлы оснащаются встроенными дополнительными теплообменниками. Существуют модели котлов с внешними теплообменниками. Используется предохранительный клапан для предотвращения перегрева. Предохранительный клапан предназначен только для сброса избыточного давления в системе, при этом предохранительный клапан открывает доступ к водопроводной воде при перегреве котла.

Если температура охлаждающей жидкости превышает отметку 100°С, в ней создается избыточное давление, открывающее клапан. Под действием водопроводной воды, которая подается под давлением 2-5 бар, горячая вода из контура вытесняется холодной водой.

Первым спорным аспектом охлаждения водопроводной воды является отсутствие электричества для питания насоса. В расширительном баке недостаточно воды для охлаждения котла.

Второй аспект, отметающий этот способ охлаждения, связан с использованием антифриза в качестве теплоносителя. В случае возникновения аварийной ситуации вместе с поступающей холодной водой в канализацию уйдет до 150 литров антифриза. Стоит ли этот метод защиты?

Наличие ИБП позволит поддерживать работу циркуляционного насоса в критической ситуации, с помощью которого теплоноситель будет равномерно рассеиваться по трубопроводу, не успев перегреться. Пока емкости аккумулятора достаточно, источник бесперебойного питания обеспечивает работу насоса. За это время котел не должен успеть нагреться до критических параметров, сработает автоматика, пуская воду по запасному, аварийному контуру.

Еще одним способом выхода из критической ситуации будет установка аварийного контура в обвязке твердотопливного агрегата. Отключение насоса может быть продублировано работой резервного контура с естественной циркуляцией теплоносителя. Роль аварийного контура заключается не в обеспечении обогрева жилых помещений, а только в возможности отвода избыточной тепловой энергии в аварийной ситуации.

Такая схема организации защиты теплового узла от перегрева надежна, проста и удобна в эксплуатации. Вам не потребуются специальные средства на ее оборудование и установку. Единственными условиями для работы такой защиты являются:

• наличие в системе расширительного или накопительного бака;
• применение обратного клапана только лепесткового типа;
• трубы во вторичном контуре должны быть большего диаметра, чем в обычном контуре отопления.

Как установить

При установке предохранительной сливной арматуры соблюдайте следующие правила:

1. Обычно предохранительный клапан в системе отопления устанавливается в бытовом контуре в единственном экземпляре. Его основные точки размещения – непосредственно над электрическим, твердотопливным, газовым котлом на его выходе или рядом с горизонтально расположенным трубопроводом. Если это невозможно по техническим причинам, то основным условием правильной установки является установка в подающей линии до первого запорного вентиля.
2. Выходная боковая труба обычно подключается к канализационной или дренажной системе, если это технически сложно или объем теплоносителя в контуре невелик, можно использовать гибкий шланг, который опускается в емкость подходящего объем.
3. Жидкость должна удаляться с разрывом жиклера через воронку или гидрозатвор для обеспечения работоспособности системы при засоре канализации.
4. Для установки в трубопровод используйте НИЖНИЙ тройник подходящего диаметра, стандартные размеры 1/2, 3/4, 1 и 2 дюйма. Диаметр входа трубопровода в вентиль должен быть не меньше диаметра системы.

Группы безопасности клапанов – разновидности и цена

Устранение типичных ошибок

Давайте разберем типичные ошибки котлов Навьен и посмотрим, как их исправить.

Ошибка “02” – прекращение циркуляции теплоносителя

Часто забиваются фильтры котла или системы отопления, это приводит к появлению двух несчастливых цифр неисправности 02. Также весьма вероятно, что причина этого ошибка – основной теплообменник забился накипью. Эти неприятности возникают из-за высокой жесткости воды, используемой для работы устройства. Вездесущая накипь поражает критические части прибора, останавливая работу. Для возобновления работы котла необходимо:

• Очистите фильтры в самом котле и в системе отопления.
• Снимите теплообменник с корпуса.
• Приготовьте кислый раствор для удаления известковых отложений на теплообменнике.
• Поместите теплообменник в емкость с раствором кислоты.
• Подождите, пока химия сделает свое дело.

После несложных манипуляций, при наличии необходимых ингредиентов и знаний можно самостоятельно избавиться от ошибки “02” газового котла Навьен. Следите за датчиком циркуляции внутри котла, регулярно промывайте фильтры, чтобы избежать неприятных сюрпризов.

Ошибка “03” проблемы с зажиганием

Говорит либо о простом отсутствии газа, либо о поломке газового клапана. Разберем второй вариант. В котлах Навьен установлены самые надежные японские газовые краны, сломать их идеально правильно используя котел сложно. Но если напряжение сети на десять-двадцать вольт выше 220 вольт, катушки внутри котла почернеют, клапан может полностью сломаться. Чтобы устранить эту поломку, придется купить совершенно новый клапан и заменить сломанную деталь. С сетевым напряжением требуется предельная осторожность, повышенные показатели могут навредить не одному котлу.

Типы клапанов

Итак, более подробно о двух существующих типах клапанов вы можете прочитать ниже:

• 1. Трехходовой термостатический клапан для котла представляет собой автоматическую модель. Он будет поддерживать заданный уровень температуры без дополнительного вмешательства человека. При этом наиболее функциональные модели оснащены дополнительной системой безопасности, блокирующей движение теплоносителя при отсутствии циркуляции по одной из входящих труб. Таким образом, в батареях не будет происходить закипания.
• 2.Трехходовой термосмесительный клапан для котла может комплектоваться как с автоматическим, так и с ручным управлением. Принципиальным отличием будет необходимость регулярно проверять состояние системы, чтобы она не перегревалась. На сегодняшний день от механических устройств уже практически отказались, так как их заменили более совершенными агрегатами.

Разновидности

Существующие типы арматуры способны работать с котельным оборудованием ведущих зарубежных (Vaillant, Baxi, Ariston, Navien, Viessmann) и отечественных (Nevalux) производителей на газе, жидком и твердом топливе в ситуациях, когда автоматическое управление работа системы затруднена из-за вида топлива. или сломаны, когда автоматика выходит из строя. В зависимости от конструкции и принципа действия предохранительные клапаны делятся на следующие группы:

1. По назначению оборудования, в которое устанавливаются:

• Для отопительных котлов имеют вышеуказанную конструкцию, часто поставляются на штуцерах в виде тройника, в котором манометр для проверки дополнительно установлены напорный и выпускной клапан.
• Для водогрейных котлов в конструкции имеется флажок для слива воды.
• Контейнеры и сосуды под давлением.
• Напорные трубопроводы.

1. По принципу срабатывания нажимного механизма:

• Из пружины, прижимное усилие которой регулируется внешней или внутренней гайкой (её работа рассмотрена выше).
• Рычажно-грузовые, применяются в системах промышленного отопления, предназначенных для сброса больших объемов воды, порог срабатывания которых можно регулировать с помощью подвешенных грузов. Они подвешены к рукоятке, соединенной с запорной арматурой по принципу рычага.

Рычажно-грузовое модифицирующее устройство

1. Скорости срабатывания запорного механизма:

• Пропорциональный (малый подъем пружины) – герметичный замок поднимается пропорционально давлению и линейно связан с его увеличением, а сливное отверстие постепенно открывается и закрывается одинаково при уменьшении объема теплоносителя. Преимуществом конструкции является отсутствие гидроударов при различных режимах движения запорной арматуры.
• Двухпозиционный (рычаг полного подъема-груз) – работают в положениях открыто-закрыто. Когда давление превышает порог срабатывания, выпускное отверстие полностью открывается и излишки объема теплоносителя сбрасываются. После нормализации давления в системе выпускное отверстие полностью закрывается, основной недостаток конструкции – наличие гидроудара.

1. По регулировке:

• Нерегулируемая (с колпачками разных цветов).
• Регулируется с помощью винтовых деталей.

1. По конструкции регулировочные элементы сжатия пружины с:

• Внутренняя шайба, принцип действия которой рассмотрен выше.
• Наружный винт, гайка, модели применяются в бытовых и коммунальных системах отопления с большими объемами теплоносителя.
• С рукояткой аналогичная система управления используется в фланцевой промышленной арматуре, при полном поднятии рукоятки можно производить разовый слив воды.

Конструкции сливной арматуры различных моделей

Основные неисправности и способы ремонта

Утрата работоспособности ГК приводит к отключению всего котельного оборудования отопительного оборудования, либо частичное, при невозможности отрегулировать требуемый уровень нагрева в помещении из-за частичного открытия мембраны.

Иногда случаются ситуации, которые наоборот приводят к непрерывной подаче топлива в горелку, когда постоянно открыт газовоздушный клапан.

Все вышеперечисленные неисправности необходимо немедленно устранять, так как они могут создать аварийную ситуацию в доме. Если пользователь не знает, что делать с неисправным клапаном, немедленно закрыть кран подачи газа, тщательно проветрить помещение и вызвать представителей газовой компании.

Проверка электрических компонентов

Допускается проверка работоспособности основной электромагнитной батареи отключающего устройства без демонтажа. Чтобы выполнить проверку непосредственно на котле, нужно перекрыть подачу газа, повернув вентиль на газопроводе.

Котел также может оставаться подключенным к сети. На регуляторе подачи топлива на горелку имеется электронный блок – микропереключатель, который при включении подогревателя подает питание на основные технологические узлы.

Микропереключатель

Зоны подачи напряжения микровыключателем:

• устройство системы зажигания;
• тепловентилятор;
• электромагнитная катушка.

В случае если силой, например, отверткой воздействовать на пластину гидротолкателя микропереключателя, произойдет подача питания на систему автоматики котла.

В результате активируется деятельность последующих элементов, например, на газовом кране котла Baxi:

• вентилятор;
• пьезорозжиг;
• Электромагнитный запорный клапан.

Инспектор услышит звук включенного вентилятора, щелчок пьезорозжига и характерный щелчок штока клапана. Подобное положение устройства показывает работоспособность элементов, по крайней мере, с точки зрения электрической части.

Тройной термостатический клапан Kau

Существует два типа термостатических клапанов:

• смесительный
  – поток А, поступающий в клапан, делится на поток Б и поток АВ
• распределительный
  – поток А, поступающий в клапан, делится на 2 потока

В обратке установлен смесительный клапан и установлен регулирующий клапан в подающей трубе. Клапан управляется термоголовкой с термоколбой.

Термобаллон с помощью специальной втулки крепится к поверхности обратки в непосредственной близости от котла отопления. Внутри колбы находится рабочее тело, температура которого равна температуре теплоносителя перед входом в котел. При повышении температуры охлаждающей жидкости объем рабочего тела увеличивается, и, наоборот, при понижении температуры охлаждающей жидкости объем рабочего тела уменьшается. Расширяясь или сжимаясь, рабочая жидкость давит на шток, закрывая или открывая термостатический клапан.

С помощью термоголовки можно задать определенную температуру, выше (ниже) которой теплоноситель не будет нагреваться. Как установить температуру, выбрав режимы работы термоголовки, подробно описано в инструкции к ней.

Еще одной особенностью термостатического клапана является то, что он уменьшает подачу теплоносителя к котлу, но никогда не перекрывает его и не открывает полностью, предохраняя котел от перегрева и закипания. Клапан полностью закрыт только в момент запуска котла.

Нюансы выбора устройства

При выборе подходящего 3-ходового клапана распространены следующие рекомендации:

1. Предпочтительны известные производители. Часто на рынке встречается некачественная арматура от неизвестных фирм.
2. Изделия из меди или латуни более износостойкие.
3. Ручное управление более надежно, но менее функционально.

Ключевым моментом являются технические параметры системы, в которой предполагается его установка. Учитываются следующие характеристики: уровень давления, наибольшая температура теплоносителя в месте установки прибора, допустимый перепад давления, объем воды, проходящий через клапан.

Хорошо работает только клапан соответствующего размера. Для этого вам необходимо сравнить производительность вашей сантехнической системы с коэффициентом пропускной способности устройства. Обязательная маркировка на каждой модели.

Для помещений ограниченной площади, таких как ванная, нерационально выбирать дорогой вентиль с термосмесителем.

На больших площадях с теплыми полами требуется устройство с автоматическим регулированием температуры. Ориентиром для выбора также должно быть соответствие продукта ГОСТ 12894-2005 .

Стоимость может быть самой разной, все зависит от производителя.

В загородных домах с установленным твердотопливным котлом схема отопления не очень сложная. Здесь подойдет трехходовой клапан упрощенной конструкции.

Функционирует автономно и не имеет термоголовки, датчика и даже стержня. Термостатический элемент, управляющий его работой, настроен на определенную температуру и расположен в корпусе.

Термосмесительный клапан, конструкция и принцип работы

Как и большинство деталей и конструктивных элементов твердотопливного котла, трехходовой или также имеет простую и понятную конструкцию. В его состав входят:

• главный корпус;
• подпружиненный шток;
• два демпфера дискового типа;
• Термостатический элемент (головка с фиксированными положениями).

На схеме подробно показан механизм в разрезе, где и как расположены его основные элементы.

Глядя на конструкцию устройства, несложно понять принцип работы. Рассмотрим подробнее происходящие процессы.

В нормальном режиме работы системы отопления основные заслонки, расположенные линейно, находятся в открытом положении. Недостаточно горячая вода свободно поступает из котла в отопительный контур.

Термостатическая головка, оснащенная чувствительным к температуре датчиком жидкости, находится в стандартном положении. При возникновении аварийной ситуации, например: со стороны котла в систему начинает поступать теплоноситель, температура которого превышает заданные параметры. Датчик контроля температуры срабатывает, приводя в движение шток. Рабочий механизм перекрывает основной, прямоточный проход, одновременно открывая проход со стороны, через которую поступает холодная вода. В результате смешивания воды разной температуры температура выравнивается до заданной нормы. Теплоноситель уже нормальной температуры выходит из устройства по трубе в систему отопления. Регулировка термостатической головки прибора определяется степенью прижатия сильфона с расширяющейся жидкостью к штоку. Соответственно определяет чувствительность устройства.

Момент срабатывания устройства определяется настройкой гарнитуры на определенную температуру.

Если в результате предпринятых действий вода продолжает нагреваться, устройство перекрывает основной входной поток, открывая доступ холодной воды из третьей трубы. Шток в этом случае находится в самом нижнем положении. Вода из третьего патрубка уже подмешивается в основной поток. При изменении температуры теплоносителя в сторону уменьшения шток под действием датчика снижает давление, открывая доступ к горячей воде.

Чтобы добиться правильной работы всего механизма, необходимо точно соблюдать требования к его установке. Может устанавливаться в правостороннем или левостороннем исполнении, как на обратку, так и на подачу. В процессе эксплуатации устройство вообще не требует обслуживания.

Устройство двухконтурного газового котла

Для того чтобы понять принцип работы газового двухконтурного котла, необходимо разобраться в его устройстве. Он состоит из множества отдельных модулей, которые нагревают теплоноситель в контуре отопления и переключаются на контур ГВС. Слаженная работа всех компонентов позволяет рассчитывать на безотказную работу оборудования. Зная устройство двухконтурного котла, можно понять принцип его работы.

Устройство двухконтурных котлов с точностью до винта мы рассматривать не будем, так как нам достаточно понять назначение основных агрегатов. Внутри котла мы найдем:

Устройство моделей с двумя контурами: контур отопления и контур ГВС.

• Горелка, расположенная в открытой или закрытой камере сгорания – это сердце любого отопительного котла … Нагревает теплоноситель и вырабатывает тепло для работы контура ГВС. Для обеспечения точного поддержания заданной температуры наделен электронной системой модуляции пламени;
• Камера сгорания – в ней расположена указанная выше горелка. Он может быть открытым или закрытым. В закрытой камере сгорания (точнее, над ней) мы найдем вентилятор, отвечающий за нагнетание воздуха и удаление продуктов горения. Именно он является источником тихого шума при включении котла;
• Насос циркуляционный – обеспечивает принудительную циркуляцию теплоносителя по системе отопления и при работе контура ГВС. В отличие от вентилятора камеры сгорания насос не является источником шума и работает максимально тихо;
• Трехходовой кран – именно эта штука отвечает за перевод системы в режим генерации горячей воды;
• Основной теплообменник – в устройстве двухконтурного настенного газового котла он располагается над горелкой, в камере сгорания. Здесь нагревается теплоноситель, используемый в отопительном контуре или в контуре ГВС для нагрева воды;
• Вторичный теплообменник – именно в нем готовится горячая вода ;
• Автоматика – управляет параметрами оборудования, проверяет температуру теплоносителя и горячей воды, управляет модуляцией, включает и выключает различные узлы, следит за наличием пламени, исправляет ошибки и выполняет другие полезные функции.

В нижней части корпусов расположены патрубки для подключения системы отопления, труб с холодной водой, труб с горячей водой и газа.

Как видите, устройство газовой колонки отличается только отсутствием отопительного контура.

Выяснили устройство двухконтурного настенного газового котла – оно кажется немного сложным, но если разобраться в назначении тех или иных узлов, то трудности отпадут. Здесь можно отметить сходство с газовым проточным водонагревателем, от которого здесь осталась горелка с теплообменником. Все остальное взято от настенных одноконтурных котлов. Несомненно преимуществом является наличие встроенной обвязки – это расширительный бак, циркуляционный насос и группа безопасности .

Анализируя принцип работы и устройство газового двухконтурного котла, следует отметить, что вода из контура ГВС никогда не смешивается с теплоносителем. Теплоноситель заливается в систему отопления по отдельной трубе, подключенной к отоплению. Горячая вода готовится за счет циркуляции части теплоносителя через вторичный теплообменник. Впрочем, об этом мы поговорим чуть позже.

Почему может течь клапан

Редукционный клапан в системе отопления может течь по разным причинам. В одних ситуациях это допустимый естественный процесс, в других случаях течь свидетельствует о неисправности устройства.

Негерметичность предохранительного клапана может быть вызвана следующими причинами:

1. Повреждение уплотняемой резиновой манжеты, диска в результате многократного использования. Если во время ремонта сменную деталь не удастся найти в продаже или она не входит в комплектацию, придется менять устройство полностью.
2. У пружинных типов открытие патрубка бокового слива происходит постепенно, при граничных значениях давления или кратковременных бросках клапан может частично срабатывать и капать, что не свидетельствует о неисправности.
3. Течь может быть вызвана неправильной настройкой или неисправностями расширительного бачка – повреждением его мембраны, выходом воздуха через разгерметизированный корпус или поврежденный ниппель. При этом возможны резкие скачки давления в результате гидравлических ударов, вызывающих периодическое кратковременное протекание теплоносителя через предохранительный клапан.
4. Некоторые регулируемые клапаны негерметичны, так как жидкость просачивается вниз по штоку сверху во время срабатывания.
5. Если на патрубке создается противодавление выше порога срабатывания прибора, также возникает утечка.

Внешний вид, стоимость клапанов сливных некоторых марок
Клапан предохранительный паровых котлов предназначен для защиты их от избыточного давления в системе, вызванного различными факторами, и является обязательным элементом при эксплуатации данного вида оборудования. В продаже имеется широкий ассортимент предохранительных устройств от китайских, отечественных и европейских производителей по относительно невысокой стоимости. При покупке рационально выбрать защитную группу из нескольких устройств, в состав которых дополнительно входят манометр и клапан для стравливания воздуха.

Признаки и виды поломок

Проблемы двухконтурных и одноконтурных котлов “Аристон”, “Ферроли”, “Лемакс” могут быть разными:

• Перемежающиеся неисправности. Возникает, когда внешние параметры не соответствуют рабочим настройкам устройства. Например, из-за скачков напряжения в сети;
• Первичный и вторичный. Первое появление кода на экране указывает на проблему в системе. Если проблема не устранена, ошибка появится во второй раз;
• Очевидное и неочевидное. При осмотре видно повреждение теплообменника. Но бывают такие проблемы – течь, повышение давления – причины которых может выявить только специалист;
• Внезапно и постепенно. В первом случае техника может отключиться без предупредительных сигналов. Во втором причины – износ деталей.

Вода капает из предохранительного клапана. Что делать

Водонагреватели накопительные сегодня пользуются большим спросом у наших соотечественников. Эти агрегаты просто позволяют эффективно решать многие хозяйственные задачи, но иногда случается так, что источником проблемы становится само устройство.

Одной из самых распространенных проблем, с которыми приходится сталкиваться, является протечка воды. Если из предохранительного клапана капает вода, то, как можно скорее, необходимо установить причину, ведь в ряде случаев этот процесс не следует считать неисправностью. Именно поэтому не нужно спешить с решением вызвать специалиста по ремонту водонагревателя.

Возможные причины неисправности

Причинами утечки воды из клапана могут быть:

• Неисправность клапана;
• Неправильно установлен перепад давления в системе;
• Другие причины, в частности, из клапана может вытекать вода, но это не будет считаться неисправностью.

Первые две причины предполагают ремонт блока.

Методы устранения неполадок

Сначала следует проверить газовые водонагреватели. Необходимо определить, в какой ситуации происходит истечение воды.

Если вы заметили, что при нагреве воды течет вода, то, скорее всего, ваш агрегат полностью исправен. Дело в том, что при нагревании вода расширяется, соответственно увеличивается давление жидкости на стенки бака

Когда давление превышает норму, клапан избавляется от лишней воды. Решением этой проблемы может стать подключение резинового шланга и вывод его в канализацию или емкость необходимого размера.

Если предохранительный клапан водонагревателя пропускает холодную воду, то скорее всего причина в слишком высоком давлении в водопроводе. Решение этой проблемы – установка редуктора для нормализации давления в водопроводной сети. Для этого необходимо обратиться к квалифицированному специалисту. Также без помощи профессионала не обойтись, если вы склоняетесь к выводу, что причиной протечки воды является неисправность самого клапана.

Таким образом, первым шагом к решению проблемы с протечкой воды из водонагревателя является установление причины протечки и установление характера неисправности. Помните, что всегда безопаснее обратиться за помощью к профессионалу, чем ремонтировать сложный технику самостоятельно, ведь неумелый ремонт может привести к более сложной неисправности.

Что можно отремонтировать без газовиков

В комплексе системы автоматики котельного оборудования газовая арматура является одним из наиболее ответственных узлов, от которого зависит не только эффективность работы котла, но и безопасность оборудования и условий жизни людей. Неправильная работа газовых устройств очень часто приводит к взрывам и пожарам.

Неисправности электромагнитного клапана возникают из-за:

• скачка линии питания котла;
• наличие источников блуждающих токов;
• засорение запорной арматуры посторонними элементами;
• наличие конденсата в газопроводе.

Если работы по выявлению и устранению неисправности газового клапана могут привести к утечке газа в процессе ремонта или после, крайне важно обратиться в газовую службу и сервисный центр. Так как это может быть связано с потерей права на гарантийное обслуживание.

Однако существует ряд профилактических операций, которые владелец котла может провести самостоятельно, например, регулировка газового клапана или его продувка.

Процесс продувки газового клапана:

1. По завершении останова котлоагрегата снять кожух в соответствии с инструкцией изготовителя.
2. Пользователь должен найти газовый запорный клапан и его разъем, отмеченный красноватым кружком, – точка открытия шлюза.
3. Запрещается вставлять иглу в отверстие, так как легко проткнуть клапан, после чего его нужно будет заменить.
4. Перед проверкой засорения клапана наберите в шприц воздух, плотно прижмите нос к отверстию и впустите воздух. Если действие выполняется без звука и реакции, соединение не имеет необходимой плотности. При аккуратном выполнении процесса пользователь услышит легкое шипение.
5. Проверить полученный результат, например, включив котел.
6. Если котел загорится, горелка будет работать, значит неисправность устранена.
7. Газовый котел собирается своими руками по той же методике, которая использовалась при разборке: крепится дисплей, а затем декоративный кожух.

Номинальный диаметр и регулировка

Проходное сечение предохранительного клапана должно быть равно или больше сечения трубы, на которой он установлен. В противном случае гидравлическое сопротивление устройства будет слишком велико, вследствие чего работа системы будет нарушена.

Регулировка предохранительного клапана системы отопления зависит от типа напорного механизма. В пружинных устройствах имеется колпачок, вращение которого задает предварительное сжатие пружины. Эти изделия отличаются высокой точностью регулирования +/- 0,2 атм.

Рычажные весовые клапаны менее точны. Для этого нужно переместить вес вдоль рычага или увеличить его вес.

Трехходовые клапаны Производители

На рынке представлен широкий ассортимент трехходовых клапанов как известных, так и неизвестных производителей. Модель можно выбрать после определения общих параметров изделия.

Первое место в рейтинге продаж занимают вентили шведской фирмы Esbe . Это достаточно известный бренд, поэтому трехходовые изделия отличаются надежностью и долговечностью.

Среди потребителей трехходовые краны корейского производителя известны своим качеством. Navien . Их следует приобретать, если у вас есть котел этой же фирмы.

Большая точность управления достигается за счет установки устройства датской фирмы Danfoss … Работает полностью автоматически.

отличаются хорошим качеством и доступной стоимостью. Valtec , произведенный совместно специалистами Италии и России.

Продукция компании из США эффективна в работе Honeywell . Эти клапаны просты по конструкции и просты в установке.

Рис. 3. Схема независимого подключения ИТП с устройством поддержания давления

Такая схема несколько дороже зависимой, но при этом защищает внутренние отопительные приборы от некачественного теплоносителя, поступающего из центральной сети. Если кроме отопления необходимо обеспечить централизованное горячее водоснабжение, то дополнительно устанавливают один или несколько теплообменников. В зависимости от соотношений отопительной нагрузки и горячего водоснабжения применяют одноступенчатые и двухступенчатые схемы подключения водонагревателя.

Примеры и ROI

В Украине современные автоматизированные тепловые пункты с независимой схемой подключения предлагает австрийская компания Herz.

ИТП фирмы Herz работают при температуре подаваемой воды в первом контуре (теплоцентрали) 110–140 °С/65–80 °С. При этом температура в системе внутридомового отопления поддерживается на уровне 90 –55°С/70–45°С. Номинальное давление в первичном контуре до 16 бар. Рабочее давление во втором контуре от 2 до 10 бар. Для поддержания давления в системе используется мембранный расширительный бак или, в случае систем мощностью более 300 кВт, узел поддержания давления. Циркуляция теплоносителя осуществляется высокоэффективными частотно-регулируемыми насосами.

В комплектацию ИТП входят схемы на основе двухходового клапана или комбинированного клапана – электрического регулятора расхода и пластинчатого или паяного теплообменника. Погодозависимое регулирование температуры теплоносителя, настройка температуры осуществляется контроллером. При этом есть возможность организовать удаленный доступ и управление оборудованием через GPRS-модем. Для учета расхода тепла предусмотрен ультразвуковой расходомер с компьютером.

Помимо ИТП, квартирные тепловые пункты также используются для многоэтажных домов. Они позволяют потребителю индивидуально регулировать работу системы отопления и горячего водоснабжения, обеспечивают удобство учета потребляемой энергии. Например, подстанция Herz DeLuxe рассчитана на максимальную рабочую температуру 90°С, максимальное рабочее давление 10 бар и обеспечивает расход горячей воды до 15 л/мин. Такие пункты отопления устанавливаются непосредственно для каждого потребителя (квартиры). Возможны варианты открытой или скрытой установки в стене, а также со смесительным узлом для низкотемпературного лучистого панельного отопления, например: теплые стены, теплые полы (рис. 4).

Рис. 4. Компактный квартирный котел Herz Bregenz

Срок окупаемости инвестиций в ИТП по модернизации здания составляет от 1 до 5 лет и зависит от используемого оборудования, размера здания и типа системы. Следует помнить, что установка индивидуальных тепловых пунктов – важный и необходимый шаг, но не единственный на пути к энергоэффективности системы отопления жилого дома. Наибольший эффект достигается совместно с балансировкой системы отопления и установкой термостатических клапанов на отопительных приборах.

Просмотров: 5 337

Основной принцип защиты котла от образования конденсата

Для защиты твердотопливного котла от образования конденсата необходимо исключить ситуацию, при которой возможен этот процесс. Для этого не допускайте попадания холодного теплоносителя в котел. Температура обратки должна быть меньше температуры подачи на 20 градусов. При этом температура подачи должна быть не менее 60 С.

Проще всего нагреть небольшое количество теплоносителя в котле до номинальной температуры, создать для его движения небольшой контур нагрева и постепенно подмешать остальную часть теплоносителя. холодный хладагент с горячей водой.

Идея проста, но реализовать ее можно по-разному. Например, некоторые производители предлагают приобрести готовый смесительный узел, стоимость которого может составлять 25 000

и более рублей. Например, компания FAR (Италия) предлагает аналогичное оборудование за
28 500 рублей
, а компания
Laddomat
продает смесительный узел за
25 500 рублей
.

Более экономичным, но в то же время не менее эффективным способом защиты твердотопливного котла от конденсата является регулирование температуры теплоносителя на входе в котел с помощью термостатического клапана с термоголовкой.

Подключение и работа

Установка детали на обогреватель не требует специальных знаний. Вам понадобится только набор ключей, чтобы можно было закрутить клапан, и паста-герметик, с помощью которой можно «заклеить» стыки.

Подключение трехходового клапана к котлу осуществляется по единственно возможной схеме, чтобы ничего не перепутать даже при особом желании. Нанимать мастера имеет смысл только в том случае, если замена производится по гарантии, и за это ничего платить не надо. В противном случае можно сделать все самому в течение получаса и сэкономить несколько сотен рублей.

Описанное выше устройство наглядно демонстрирует, что узел состоит из минимального количества деталей, а значит обладает высокой надежностью. Неисправности трехходового клапана газового котла могут проявляться только в нарушении герметичности корпуса или выходе из строя мембраны. Больше ломаться абсолютно нечему. Поломки случаются крайне редко и могут быть следствием заводского брака или неправильного использования.

С экономической точки зрения ремонт трехходового клапана котла будет абсолютно нецелесообразен. Можно, конечно, попробовать запаять прохудившийся корпус, но вскоре в нем снова образуется дырка, так как этот процесс уже необратим.

При этом новое устройство можно купить за 500-700 рублей, заменить и долгие годы не знать о проблемах с этим узлом. А отремонтировать внутреннюю мембрану будет невозможно из-за сложности доступа к месту пробоя.

Принцип работы

Клапан защиты котла имеет простую конструкцию и работает по принципу, понятному даже школьнику. Инструмент состоит из прямого фитинга с коленом под углом 90 градусов и подпружиненного герметичного уплотнения, закрывающего боковой проход. При увеличении давления в системе от перегрева, превышающего усилие прижима пружины, удерживающей клапан в неподвижном положении, он поднимается вверх и открывает боковое отверстие.

Лишняя жидкость начинает выливаться сбоку и направляется в емкость, дренажную или канализационную систему. После сброса части теплоносителя давление в системе и на клапане ослабевает, пружина ставит его на место, перекрывая боковой патрубок.

Конструктивное устройство пружинного типа

Схемы течения трехходового шарового крана

Опубликовано: 6 сентября 2018 г.
8 декабря
