Как проверить тягу в дымоходе газовой колонки: Проверьте тягу в дымоходе

лучшие методы борьбы с обратной тягой

Газовая колонка пользуется большой популярностью у владельцев квартир и частных домов. Безусловно, прибор отлично справляется с обеспечением жильцов горячей водой, не требует сложного обслуживания, а затраты на используемое топливо минимальны. Но имеет водонагреватель и один серьезный недостаток – утечка газа может привести к взрыву, разрушению дома и гибели людей. Поэтому крайне важно своевременно выявить поломку и знать, как проверить тягу в газовой колонке в домашних условиях.

Каждый элемент устройства должен работать безотказно, любые неполадки немедленно исправляться, а вышедшие из строя детали подлежат незамедлительной замене. Регулярные проверки системы выполняют специалисты газовой службы, но периодически обследовать некоторые элементы, от которых зависит безопасность живущих в доме людей, можно и самостоятельно.

Постараемся выяснить, как провести тестирование конструкции, в частности, проверить тягу водонагревателя, в домашних условиях. В статье также рассмотрим эффективные способы борьбы с отсутствием тяги в дымовом канале.

Содержание статьи:

• Лучшие способы проверки тяги
  • Способ #1 — с помощью анемометра
  • Способ #2 — с использованием спички
  • Способ #3 — проверка датчика тяги
• Причины отсутствия тяги
• Как усилить тягу в водонагревателе?
• Способы устранения обратной тяги
  • Колонка с системой автоматического поджига
  • Водонагреватели с запальным фитилем
• Выводы и полезное видео по теме

Лучшие способы проверки тяги

Для корректной работы газовых колонок с открытой камерой сгорания понадобится хорошая тяга и правильное обустройство дымохода. Большинство современных моделей оснащены автоматической системой безопасности, предотвращающей запуск устройства при условии отсутствия тяги.

Далее рассмотрим, как можно проверить тягу в дымоходе бытового газового котла и колонки.

Способ #1 — с помощью анемометра

Профессиональную проверку тяги в дымоходе газового котла и колонки проводят с использованием специального измерительного прибора — анемометра.

С его помощью можно убедиться в наличии воздушного движения и определить его силу. Показатель должен равняться 1,96-29,40 Па.

Способ #2 — с использованием спички

Если использовать анемометр нет возможности, выполнить проверку можно следующим образом:

1. Подготовить бумажные полоски и закрепить их на участке входа в шахтный канал. Предварительно следует снять горизонтальную часть дымоходной трубы. Движение части листка будет сигнализировать о наличии тяги.
2. Определить достаточную тягу также можно с помощью пламени. Зажженную спичку следует направить вертикально в сторону смотрового окошка лицевой панели водонагревателя.

Дымоход следует проверять до розжига водонагревателя. Пламя, поднесенное к смотровому отверстию в верхней части колонки во время ее работы, должно втягиваться вовнутрь.

Проверять тягу в газовой колонке необходимо каждый раз, прежде чем включить устройство. Приоткройте форточку для притока воздуха

Способ #3 — проверка датчика тяги

В водонагревателе установлено несколько регулирующих модулей. Датчики перегрева, тяги, ионизации, давления воды предотвращают возникновение аварийных ситуаций.

Датчик тяги отслеживает температуру выводящихся газов, а при ее повышении реагирует соответствующим образом:

1. Внутри датчика расположена биметаллическая пластина, присоединенная к газовому клапану.
2. Металл, расширяющийся в результате перегрева, передает сигнал на отключение подачи газа.
3. Остывшая пластина возвращается к исходным размерам, открывая при этом клапан.

Проверить исправность датчика рекомендуется при систематическом отключении колонки.

Сделать это можно несколькими способами:

• поместить рядом с датчиком зеркало, его поверхность не должна вспотеть при включении водонагревателя;
• на исправность датчика укажет отключение газовой колонки при закрытии дымохода заслонкой на 2/3.

В некоторых моделях водонагревателя регулятор устанавливают на пластиковое крепление, которое легко можно сдвинуть с места. Это также приведет к частым выключениям колонки.

Протестировать исправность датчика можно и с помощью омметра, его сопротивление должно равняться бесконечности. В противном случае деталь следует заменить.

Датчик перекрывает подачу газа в случае утечки газа и при плохом отводе продуктов сгорания. Исправность защитного элемента — гарантия безопасного использования водонагревателя

Хозяева дома при постоянном перерыве подачи топлива зачастую просто отключают датчик, после чего водонагреватель действительно начинает работать без перебоев. Но подобное решение нарушает технику газового оборудования. Водонагреватель останется без защиты, при утечке угарный газ попадет в помещение.

Использовать газовую колонку при отсутствии разреженности в дымоходном канале категорически запрещено. Рассмотрим возможные причины отсутствия тяги.

Причины отсутствия тяги

Выявить источник неисправности можно с помощью визуального осмотра колонки на предмет ошибок, допущенных во время ее .

Нарушение технологии монтажа газовой колонки, а также использование некачественных материалов при установке водонагревателя — основные причины отсутствия тяги

Выделяют несколько типичных нарушений:

1. Диаметр воздуховода меньше сечения выводящего патрубка водонагревателя.
2. Использование более трех повторных углов и переходников при монтаже трубы.
3. Длина дымохода составляет менее 2,5 метров.
4. Соединения дымохода неплотные, есть протечки.
5. Расстояние от водонагревателя до дымохода равняется менее 30-50 см.
6. Длина гофры превышает 2 метра.

Важно также оценить соответствие помещения техническим эксплуатационным условиям. В одной комнате запрещена установка газовой колонки и принудительной вытяжки. При монтаже металлопластиковых окон должны использоваться приточные клапаны.

Как усилить тягу в водонагревателе?

Одна из основных причин отсутствия тяги – засор в дымовом канале. Зачастую такая проблема встречается в многоквартирных домах старого типа.

В так называемых хрущевках закладываются 2 шахты – для колонки и вентиляционная. В первую очередь необходимо вызвать специалистов для проведения чистки.

Устранение засора в дымовом канале поможет усилить тягу в водонагревателе. Самостоятельно провести очистку можно с помощью металлического ершика или специальной щетки

В частном доме улучшение тяги следует начать с ревизии дымохода и оценки загрязнения замусоренной трубы. После извлечения засора, внутрь канала помещают зеркало. В верхней части дымохода должен быть свет. Проводить такую процедуру рекомендуется не менее одного раза в три года.

Плохая тяга также может быть вызвана неправильной установкой вытяжки дымохода или большим количеством лишних поворотов, острых углов и изгибов в трубе. Если исправление ошибок, допущенных во время монтажа, не помогло, усилить тягу в дымоходах можно с помощью дымососов и вентиляторов.

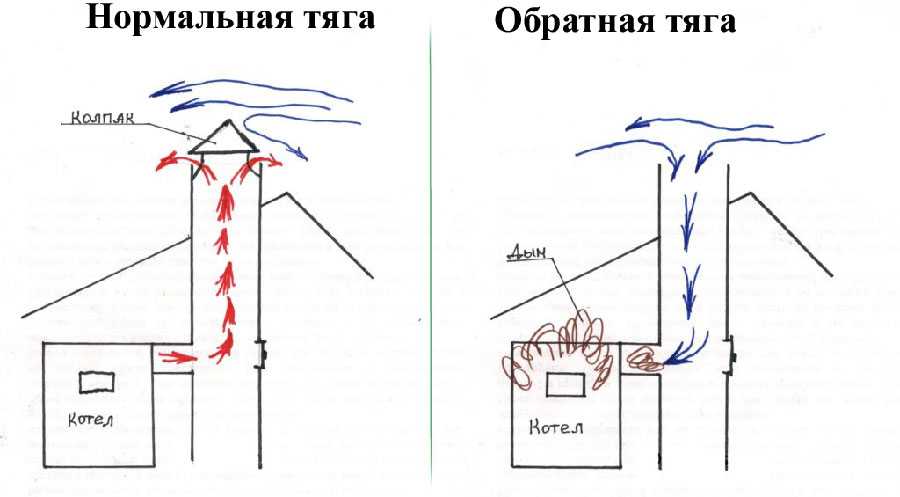

Способы устранения обратной тяги

Обращать внимание следует на любые, даже самые незначительные, изменения в работе газового устройства. Если водонагреватель издает посторонние звуки или включается с хлопком, следует незамедлительно обратиться к специалисту.

Хлопки чаще всего встречаются у старых моделей колонок. В современных проточных колонках такие недочеты встречаются крайне редко. Посторонние звуки возникают по причине скопившегося газа в теплообменнике, который впоследствии может занять весь дымоход.

Определить наличие обратной тяги в газовой колонке можно с помощью измерительных приборов. Показатель устанавливается с максимальной точностью, в единицах давления

В большинстве случаев такое нарушение провоцирует засор дымохода, поломка клапана или отклонение огонька запального фитиля.

В новых моделях водонагревателя неисправность может вызвать:

• брак искровой свечи;
• израсходованная батарейка, установленная в управляющий модуль;
• неисправный микропереключатель, находящийся в водяном узле.

Решившись на самостоятельные ремонтные работы, в первую очередь, необходимо проверить интенсивность тяги одним из перечисленных выше методом.

Дальнейшая диагностика будет отличаться в зависимости от типа устройства – с запальным фитилем или системой автоматического поджига.

Колонка с системой автоматического поджига

В таком типе водонагревателя устройство воспламенения находится под контролем электронного модуля. Система с микропереключателями, расположенными на регуляторах огня и жидкости, считается одной из самых надежных. Ремонт детали, вышедшей из строя, может привести к существенным затратам.

В основу работы газовых колонок нового поколения положен принцип автоматического розжига. Такие устройства оснащены несколькими датчиками безопасности

Установить серьезность поломки можно следующим образом:

1. Исследовать батарейки. Запоздалое воспламенение газа может быть связано с низким зарядом аккумулятора. В таком случае достаточно на новый.
2. Проверить работоспособность микрорегулятора давления жидкости, предназначенного для передачи сигналов управляющему модулю. Его активность связана с подачей воды при необходимости воспламенения газа. Как и другие регуляторы, он может выйти из строя и подавать неверные команды. Неполадку можно определить с помощью омметра и мультиметра. Изношенный элемент следует заменить на новый.
3. Причиной появления нехарактерных звуков также может стать деформация расположения прибора, воспламеняющего газ. Неисправность, как правило, вызывает температурный перепад. Крепление детали осуществляется с помощью винтика, следует его немного ослабить и исправить положение свечи. Зазор должен составлять 0,4-0,5 см.
4. Газ также может накапливаться из-за неисправного клапана, который вызывает замедление потока жидкости. Маленький металлический шарик должен свободно перемещаться под крышкой. Если движение его нарушено, можно попробовать сдвинуть клапан с места тросиком. При наличии загрязнений, канал следует почистить. Но проводить такую процедуру без особой надобности не рекомендуется.

По завершении ремонтных работ, необходимо проверить места соединения на герметичность. Усилить безопасность можно с помощью резиновых прокладок и специальных герметиков.

Водонагреватели с запальным фитилем

Проточные газовые колонки прошлого поколения часто издают характерные . Такие конструкции считаются не очень удобными и зачастую даже небезопасными, в то же время на их ремонт понадобится гораздо меньше денег.

Устранить хлопки газа можно с помощью очистки загрязнений из отверстия в жиклере. Проводить процедуру необходимо ежемесячно или ежегодно — в зависимости от качества используемого топлива

Скопление газа в не предназначенном для этого месте может быть спровоцировано неправильным расположением запального фитиля. Нарушение приводит к уменьшению пламени и неспособности достичь края горелки кромкой. Основная причина недостаточного количества газа, подаваемого к фитилю – засорившийся жиклер.

Исправить неполадку можно и самостоятельно, но для этого необходимо полностью разобрать устройство.

Будьте предельно внимательны при ремонте устройства, все вытащенные винты сложите в отдельную емкость, чтобы они не потерялись. После снятия теплообменника сфотографируйте расположение элементов конструкции, это поможет впоследствии без труда все правильно подключить

Первым делом необходимо перекрыть подачу воды и газа.

Основная часть водонагревателей имеет однотипную схему, поэтому инструкция по ремонту практически не будет отличаться:

1. Сначала предстоит демонтировать защитный кожух водонагревателя.
2. Обеспечить свободный доступ к тройнику.
3. Открутить крепежные винты, после чего удалить гайки креплений трубок подачи и регулятора.
4. Тройник необходимо аккуратно вытащить из паза.
5. Рассмотреть нижний патрубок. Винт небольшого размера, имеющий сквозное отверстие – и есть жиклер.
6. Форсунку следует прочистить с помощью иглы или проволоки.
7. По завершении всех работ нужно собрать водонагреватель в обратном порядке.

Если неисправность не устранена, следует обратиться за помощью к .

Встречаются и другие причины появления обратной тяги:

1. Сезонные изменения, в таком случае необходимо убедиться в отсутствии ошибок при установке дымохода, утеплить каналы.
2. Воздушная пробка внутри дымового канала может спровоцировать обратную тягу в дымоходе бытовой газовой колонки. Для устранения неисправности следует поджечь газету внутри трубы.
3. Принудительная вытяжка в помещении с колонкой вызывает процесс компенсации, воздух поступает из дымового канала. Металлопластиковые окна только усугубляют проблему, в некоторых домах воздух из дымохода начинает активно поступать в помещение.

Подробнее информацию о причинах обратной тяги в дымоходе мы рассмотрели .

Обратный клапан может вызвать проблемы с работой газовой колонки. Если водонагреватель начал периодически гаснуть, причина в перекрытии выхлопа. В таком случае следует обратиться к специалисту газовой службы для проверки норм монтажа дымохода и при необходимости повторной установки заслонки

Исправить ситуацию с компенсацией воздуха можно и с помощью обратного клапана для дымохода газовой колонки. Следует провести также демонтаж вентилятора, купить для металлопластиковых окон.

Механические запорные устройства, известные как обратный клапан или заслонка для водонагревателя, обеспечивают прохождение жидкой и газообразной среды исключительно в одном направлении.

Предназначены для газовых колонок турбированного типа. Их действие основано на открытии выхлопного отверстия при работе колонки и его закрытии после отключения, что гарантирует безопасное использование.

Выводы и полезное видео по теме

Как продлить срок эксплуатации газовой колонки:

Тухнет газовая колонка: в чем причина и как устранить неисправности:

Проверка тяги в дымовом и вентиляционном канале:

Проверка тяги в водонагревателе — обязательное условие безопасного использования газового оборудования. При обратном движении вентиляционной струи поток газов стремится в помещение, что может привести к задымлению и возгоранию окружающих предметов. Удостовериться в наличии опрокидывания тяги можно и самостоятельно, без привлечения специалистов. Достаточно придерживаться рекомендаций, приведенных выше.

Вы тоже сталкивались с проблемой ухудшения или отсутствия тяги? Ждем ваши вопросы, участие в обсуждении спорных моментов или истории из личного опыта — блок обратной связи расположен ниже.
