Датчик тяги. Принцип работы.
Содержание
Пример работающих автоматик с этим датчиком тяги: Eurosit, Honeywell, Skif,Датчик тяги газового котла – это специальное приспособление в газовом оборудовании, цель которого вне зависимости от стоимости, возможностей функционала и конструкции – безопасность.
Представляет собой автоматику, которая отвечает за охрану человеческого здоровья от чрезмерного скопления угарного газа, а также гарантирует безаварийную работу всей конструкции.
Принцип работы датчика тяги
Принцип работы датчика тяги газового котла заключается в своевременной подаче сигнала клапану, который перекрывает подачу газа к горелке. Приспособление срабатывает, если происходит нарушение тока сгораемых продуктов в верном и естественном направлении (от котельного оборудования по дымоходу на улицу). В противном случае дым из угарного, углекислого газа, паров воды, сажи будет проникать в дом, где стоит котёл, и может нанести вред здоровью человека.
Разобраться, как работает датчик, не сложно. Всё основано на стандартных законах физики. Он представляет собой биметаллическое реле, которое работает на включение/отключение котла. Внутри термореле расположена металлическая полоска, которая реагирует на изменением температуры
Следующее, что пользователь должен знать, – это то, что приспособление настраивается на температуру в соответствии с топливом, которое используется. Если это природный газ, то температура 75-950 °С. Если применяется сжиженный газ, то 75-1500 °С.
Если датчик почувствует, что тяга в газовом оборудовании очень плохая, то произойдёт увеличение его нагрева газов дыма и последующая блокировка отключение (сразу же, после нескольких минут после включения).
В газовых котлах с открытой камерой сгорания (атмосферных агрегатах) предохранительный термостат контролирует наличие тяги и температуру уходящих газов, с закрытой камерой сгорания (турбированных агрегатах) — напор выдуваемого воздуха турбиной.
Можно ли отключить датчик тяги
При монтаже датчика и пользовании газовым оборудованием зачастую можно наблюдать периодические отключения в работе. В таком случае может возникнуть желание отключить прибор тяги полностью. Однако не стоит спешить. Датчик тяги для газового котла АОГВ и АКГВ
На это есть несколько причин:
Котел АОГВ-11,6Во-первых, отключение датчика может говорить о плохих тяговых характеристиках. Слабая интенсивность движения газов дыма приводит к опрокидыванию тяги в котельном оборудовании. Вредные пары в большом количестве при этом будут поступать в дом.
Во-вторых, проблема может заключаться в обратной тяге. Образуется воздушная пробка. Отходящие газы дыма движутся до определённой отметки в дымоходе, а затем опускаются назад. Это происходит из-за слабого прогрева трубы, плохой теплоизоляции.
Конечно, теоретически произвести отключение датчика тяги можно, но это влечёт большую опасность. Если вдруг возникнет аварийная ситуация, то защиты никакой не будет.
Поэтому функционировать газовому агрегату без такого контролёра не рекомендуется.
Причины срабатывания датчика тяги
Поводом срабатывания автоматической системы контроля могут быть разные неполадки в установке конструкции дымоудаления, сбои самих параметров датчика. Предохранительный термостат отходящих газов 70 °С Рассмотрим самые распространённые:
Сильный ветер. Порыв ветра может задуть газовую горелку. Чтобы этого не случилось, приобретают стабилизатор (шибер) для агрегата и устанавливают его на месте выходного патрубка.
Засорение дымоходной системы. В данном случае потребуется чистка.
Слабые тяговые параметры. Датчик тяги газового котла реагирует при нагреве 950-1500 °С. Из-за сложности отвода дыма, происходит перегрев внутри дымоудаляющей системы и отключение газового клапана.
Неверный монтаж газового оборудования.
Датчик тяги автоматики САБКНеправильность расчёта габаритов дымохода. Высота дымохода измеряется в зависимости от отдалённости трубы от конька кровли.
Рекомендуемое расположение – точно по центру крыши. В данном случае оголовок будет возвышаться над коньком более чем на полметра. Что входит в автоматику для газовых котлов?
Как проверить работоспособность
Смена датчика тяги газового котла может понадобиться в случае серьёзных нарушений в функционировании отопительного оборудования. Например, если котёл постоянно отключается, и при этом существенных проблем в дымоходной системе нет. Или если контролёр начинает работу, а через в среднем 25 минут – отключается. Очередной запуск начинается только после полного остывания датчика.
Как проверить датчик тяги газового котла:
Способ 1. В том месте, где крепится датчик тяги, прикрепляется зеркало. В процессе функционирования котельного оборудования поверхность не должна вспотеть.
Котел КСТГ-10; 12,5Способ 2. Можно проверить датчик тяги уходящих газов, прикрыв дымоход заслонкой не полностью. Если всё хорошо, котёл должен тут же отключиться.
Способ 3. Двухконтурный агрегат переводят в режим горячего водоснабжения без отопления.
Открывают полностью кран. Если в этом режиме произошло отключение контролёра, то велика вероятность, что проблема и заключается в этом датчике тяги.
На рынке котельного оборудования и приспособлений к нему предлагают датчики тяги газового котла многие производители. Из них Евросит, Sitgroup, КАРЕ, Junkers, Dion и другие.
Все контролёры применяются к разным агрегатам:
- к настенным;
- напольным котлам;
- газовым колонкам.
Поэтому следите за работоспособностью
P.S: Зима не загорами, есть вопросы обращайтесь.
#Датчик тяги,Как проверить датчик тяги
Датчики газовой колонки: как работают
Газовая колонка работает на основе потенциально опасного топлива. Поэтому производители снабжают ее системой безопасности. При неисправности и угрозе аварийной ситуации срабатывает защита и блокирует работу техники. Датчики газовой колонки расположены в разных частях агрегата и следят за работой системы. Какими они бывают и для чего предназначены, должен знать каждый пользователь.
Разновидности и принцип работы датчиков
Чтобы понять, как работает отопительный прибор, нужно разобраться в его составляющих. В публикации «Устройство газовой колонки» мы подробно описывали, из каких деталей состоит агрегат. Сейчас расскажем о назначении сенсоров.
Датчик тяги
Располагается в связующей части дымохода и корпуса. Его главная задача — определять наличие вентиляции (тяги) в дымоходе.
При нормальной тяге продукты сгорания выводятся на улицу через дымоотводную шахту. Если же вентиляция нарушена, тогда может возникнуть обратная тяга, что приводит к гашению горелки и попаданию угарного газа в помещение.
Нарушение вентиляции происходит по разным причинам: засор или повреждение дымохода, скопление сажи на стенках, неправильный монтаж шахты. Для выявления нарушений и устанавливается сенсор. Когда он срабатывает, колонка прекращает работу.
В зависимости от типа газового котла или колонки камера сгорания может быть открытой и закрытой.
От этого зависит разновидность сенсора и принцип его работы.
Приборы с открытой камерой предусматривают атмосферный тип горелки. Пламя поддерживается за счет вентиляции в помещении, а тяга — за счет правильного диаметра дымоотвода.
Защитный сенсор в таких агрегатах представляет собой металлическую пластину с отходящим контактом. Она реагирует на повышение температуры. Отводящие газы имеют температуру 120–140 градусов.
Когда они нормально выводятся, значения не превышают норму. Но когда случается неполадка, газы скапливаются и температура повышается. От этого расширяется металл на пластине, контакт отходит и закрывает клапан подачи газа.
Как только работа приходит в норму, пластина возвращается в исходное положение.
В турбированных колонках камера сгорания закрытого типа. Приток чистого воздуха, как и отвод дыма, происходит через коаксиальный канал с помощью вентилятора. В таких устройствах система защиты выполнена в виде пневмореле с мембраной.
Устройство отслеживает скорость отвода газов вентилятором.
При нормальном потоке мембрана находится в изогнутом состоянии, контакты замкнуты. Как только поток ослабевает, мембрана возвращается в нормальное положение и контакты размыкаются. Тогда газовый клапан закрывается.
Поэтому при срабатывании защиты не игнорируйте поломку, а попытайтесь сразу же устранить.
Датчик перегрева
Элемент устанавливается на трубках теплообменника и отслеживает температуру воды. При нагреве свыше 85 градусов он срабатывает и блокирует работу. Защиту от перегрева также называют термореле или термостатом. Если бы термореле не срабатывало вовремя, то жидкость закипала бы в теплообменнике. Это может привести к сгоранию радиатора и поломке самой колонки.
Термостат нагрева изготавливают на основе биметаллических пластин или терморезисторов. При повышении значений его контакт размыкается, отчего техника выключается. Когда он срабатывает:
- при чрезмерном нагреве воды;
- при неисправности самого сенсора, нарушении проводки;
- при плохом контакте с местом установки.
При поломке термореле на дисплее котла или колонки может высветиться код ошибки.
Датчики пламени и ионизации
Сенсор пламени или горения представляет собой термопару, которая нагревается от пламени. При постоянном нагреве давление внутри элемента повышается, поэтому клапан подачи топлива остается открытым. Как только горелка гаснет и элемент остывает, клапан закрывается. Его также можно назвать датчиком газа, поскольку он предохраняет технику от утечки топлива во время отключения горелки.
Ионизационный элемент находится в контакте с пламенем горелки. В результате сгорания вырабатываются ионы, которые притягиваются к датчику и вырабатывают ток. Если фиксируется достаточное количество ионов — техника продолжает работу. Если количество снижается — прибор прекращает функционировать.
Когда он может сработать:
- при нарушении в подаче воздух-топливо;
- при засоре клапана или электрода;
- при загрязнении элементов розжига.

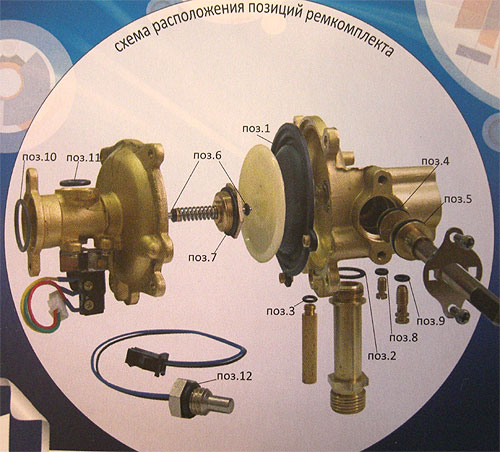

Датчик протока воды
Контролирует мощность протока воды через колонку.
Нужен для того, чтобы отключить работу устройства при выключении смесителя.
Также есть сенсор, который фиксирует силу напора воды. Он не даст колонке включиться до тех пор, пока сила напора не достигнет нормы.
Как проверить и отключить сенсоры
Если вы хотите, чтобы техника нормально функционировала, тогда отключать защиту нельзя. Когда прибор отключается через некоторое время после нагрева, это уже говорит о том, что датчики исправно работают. Другое дело, когда на табло высвечивает код ошибки с указанием проверить деталь. Тогда контакты отключаются, а защитное устройство прозванивается мультиметром.
Чтобы техника и ее системы безопасности нормально работали, прочищайте узлы и детали от засора и накипи. Так, обрастание теплообменника накипью приводит к несвоевременному срабатыванию термореле. Поэтому используйте реагенты для его очистки.
Система безопасности для газового оборудования очень важна. Поэтому перед покупкой изучите комплектующие колонки, обычно они указываются в документации техники.
Датчик измерения давления | Как это работает
Что такое датчик измерения давления? Какие существуют типы методов измерения давления и технологий измерения давления и как они работают при измерении давления?
Ознакомьтесь с функциями и возможностями различных датчиков измерения давления в этом подробном руководстве.
Датчики давленияпроизводятся в США компанией FUTEK Advanced Sensor Technology (FUTEK), ведущим производителем датчиков давления, с использованием одной из самых передовых технологий в сенсорной промышленности: технологии тензодатчиков с металлической фольгой. Датчик давления определяется как преобразователь, который преобразует входное механическое давление в электрический выходной сигнал (определение датчика давления). Существует несколько типов датчиков давления в зависимости от размера, производительности, метода измерения, технологии измерения и требований к выходному сигналу.
Что такое датчик измерения давления?
Датчик давления представляет собой преобразователь или прибор, который преобразует входное механическое давление в газах или жидкостях в электрический выходной сигнал.
Давление определяется как количество силы (приложенной к жидкости или газу), приложенной к единице «площади» (P=F/A), и общепринятыми единицами давления являются Паскаль (Па), Бар (бар), Н/мм2 или psi (фунты на квадратный дюйм). В датчиках давления часто используется пьезорезистивная технология, поскольку пьезорезистивный элемент изменяет свое электрическое сопротивление пропорционально испытанному напряжению (давлению).
Как работает датчик измерения давления?
Чтобы понять, как работает промышленный датчик давления FUTEK и как измерять давление, во-первых, необходимо понять основы физики и материаловедения, лежащие в основе принципа работы датчика давления и пьезорезистивного эффекта , который измеряется тензодатчиком ( иногда упоминается как тензодатчик ).
Тензорезистор из металлической фольги представляет собой преобразователь, электрическое сопротивление которого изменяется в зависимости от приложенной силы. Другими словами, он преобразует силу, давление, напряжение, сжатие, крутящий момент и вес (датчики веса) в изменение электрического сопротивления, которое затем можно измерить.
Тензорезисторы представляют собой электрические проводники, плотно прикрепленные к пленке в форме зигзага . Когда эту пленку тянут, она — и проводники — растягиваются и удлиняются. Когда его толкают, он сокращается и становится короче. Это изменение формы приводит к изменению сопротивления электрических проводников. Деформация, приложенная к тензодатчику, может быть определена на основе этого принципа, поскольку сопротивление тензорезистора увеличивается с приложенной деформацией и уменьшается с усадкой.
Конструктивно датчик давления состоит из металлического корпуса (также называемого изгибом), к которому приклеены тензорезисторы из металлической фольги .
Корпус этих силоизмерительных датчиков обычно изготавливается из алюминия или нержавеющей стали, что придает датчику две важные характеристики: (1) обеспечивает прочность, позволяющую выдерживать высокие нагрузки, и (2) обладает эластичностью, позволяющей минимально деформироваться и возвращаться к исходной форме при сила снимается.
Датчик давления преобразует давление в электрический сигнал. Промышленные датчики давления FUTEK используют пьезорезистивный эффект, который состоит из тензодатчиков из металлической фольги, установленных на диафрагме. При изменении давления диафрагма меняет форму, вызывая изменение сопротивления в тензорезисторах, что позволяет измерять изменения давления электрическим способом. Наши датчики давления естественным образом производят электрический сигнал в милливольтах, который изменяется пропорционально нагрузке и напряжению возбуждения датчика (мВ/В — милливольт на вольт). Однако мы предлагаем датчики давления с внутренними аналоговыми усилителями.
Тензорезисторы расположены в так называемой схеме усилителя моста Уитстона (см. анимированную схему ниже). Это означает, что четыре тензорезистора соединены между собой в виде контурной цепи, и соответственно совмещена измерительная сетка измеряемой силы.
Мостовые тензометрические усилители обеспечивают регулируемое напряжение возбуждения и преобразуют выходной сигнал мВ/В в другую форму сигнала, более полезную для пользователя. Сигнал, генерируемый тензорезисторным мостом, имеет низкую мощность и может не работать с другими компонентами системы, такими как ПЛК, модули сбора данных (DAQ) или компьютеры. Таким образом, функции формирователя сигнала датчика давления включают в себя напряжение возбуждения, фильтрацию или ослабление шума, усиление сигнала и преобразование выходного сигнала.
Кроме того, изменение выходного сигнала усилителя датчика давления откалибровано, чтобы быть пропорциональным силе, приложенной к изгибу, которую можно рассчитать с помощью уравнения цепи датчика давления.
Рис. 2. Цепь датчика измерения давления.
Какие существуют типы датчиков измерения давления?
Датчики давления можно классифицировать по типу измеряемого давления, а также по технологии измерения давления, с которой работает датчик.
Датчик дифференциального давления: Дифференциальное давление представляет собой измерение разницы давления между двумя значениями давления или двумя точками давления в системе , таким образом измеряя, насколько две точки отличаются друг от друга, а не их величину по отношению к атмосферному давлению. или к другому эталонному давлению, такому как абсолютный вакуум. Это отличается от датчика статического или абсолютного давления, который измеряет давление, используя только один порт, и, как правило, датчики дифференциального давления комплектуются двумя портами, к которым можно присоединить трубы и подключить их к системе в двух разных точках давления, откуда может быть перепад давления.
Этот метод измерения давления обычно используется для измерения расхода жидкости или газа в трубах или воздуховодах.
Рис. 3: Измерение уровня в резервуаре с использованием датчика измерения перепада давления.
Датчик абсолютного или вакуумного давления: Этот датчик измеряет абсолютное давление , которое определяется как давление, измеренное относительно идеального герметичного вакуума . Датчики абсолютного давления используются в приложениях, где требуется постоянная ссылка . Эти приложения требуют ссылки на фиксированное давление, поскольку они не могут быть просто привязаны к окружающему давлению. Например, этот метод используется в высокопроизводительных промышленных приложениях, таких как контроль вакуумных насосов, измерение давления жидкости, промышленная упаковка, управление промышленными процессами и аэрокосмическая и авиационная инспекция.
Датчик манометрического или относительного давления: Манометрическое давление — это просто частный случай дифференциального давления с давлением, измеряемым дифференциально, но всегда относительно местного давления окружающей среды . В том же отношении абсолютное давление также можно рассматривать как дифференциальное давление, когда измеренное давление сравнивается с идеальным вакуумом. Изменения атмосферного давления из-за погодных условий или высоты напрямую влияют на выходной сигнал датчика избыточного давления. Манометрическое давление выше атмосферного давления называется положительным давлением. Если измеренное давление ниже атмосферного давления, оно называется отрицательным или вакуумметрическим давлением.
Типы технологий измерения давления или принципы работы
Существует множество технологий измерения давления или принципов измерения, способных преобразовывать давление в измеримый и стандартизированный электрический сигнал.
В этой статье основное внимание будет уделено типам коллекторов силы, которые используют датчик силы (например, диафрагму) для измерения деформации (или отклонения) из-за приложенной силы на площади (давление).
Резистивный или пьезорезистивный эффект: Датчики измерения резистивного давления используют изменение электрического сопротивления тензодатчика, прикрепленного к диафрагме (также известной как гибкий элемент), которая подвергается воздействию среды под давлением.
Тензорезисторы часто состоят из металлического резистивного элемента на гибкой подложке, прикрепленной к диафрагме (например, тензорезистора из металлической фольги) или нанесенного непосредственно с помощью тонкопленочных процессов.
Обычно тензометрические датчики подключаются по схеме моста Уитстона, чтобы максимизировать выходной сигнал датчика и снизить чувствительность к ошибкам. Это наиболее часто используемая технология измерения давления общего назначения, основанная на том же принципе, что и тензодатчик.
Видео на YouTube: Миниатюрный датчик давления (PFT510) | Мембранный преобразователь давления для скрытого монтажа.
Емкостной: В емкостных датчиках давления используется диафрагма, которая отклоняется под действием приложенного давления, чтобы создать переменный конденсатор для обнаружения деформации, вызванной приложенным давлением. При приложении давления внешняя сила сжимает диафрагму, и значение емкости уменьшается. Когда давление сбрасывается, диафрагма возвращается к своей первоначальной форме, и за ней следует емкость. В обычных технологиях используются металлические, керамические и кремниевые диафрагмы. Емкость можно откалибровать, чтобы обеспечить точное считывание давления.
Емкостные датчики, отображающие изменение емкости при отклонении одной пластины под действием приложенного давления, могут быть очень чувствительными и выдерживать большие перегрузки.
Однако ограничения на материалы, а также требования к соединению и герметизации могут ограничивать области применения.
Пьезоэлектрический эффект: Пьезоэлектрические датчики давления используют свойство пьезоэлектрических материалов, таких как керамика или металлизированный кварц, генерировать электрический потенциал на поверхности, когда материал подвергается механическому напряжению и деформации. Величина заряда пропорциональна приложенной нагрузке, а полярность определяется направлением силы. Электрический потенциал накапливается и быстро рассеивается при изменении давления, что позволяет измерять быстро меняющееся динамическое давление.
Обратите внимание, что пьезоэлектрический эффект отличается от пьезорезистивного эффекта. Хотя обе терминологии связаны с воздействием давления на материалы (пьезо происходит от греческого слова, обозначающего физическое давление), пьезорезистивный эффект связан с изменением электрического сопротивления, а пьезоэлектрический эффект связан с производством электрический потенциал (электрический заряд) в материале.
Эталоны измерения давления
Давление обычно измеряется в единицах силы на единицу площади поверхности ( P = F / A). В физике символом давления является р, а единицей измерения давления в системе СИ является паскаль (символ: Па). Один паскаль — это сила в один ньютон на квадратный метр, действующая перпендикулярно поверхности. Другими часто используемыми единицами измерения давления для определения уровня давления являются фунты на квадратный дюйм (фунты на квадратный дюйм) и бар. Использование единиц давления зависит от региона и области применения: фунт на квадратный дюйм обычно используется в Соединенных Штатах, а бар – предпочтительная единица измерения в Европе.
| Паскаль | Бар | Стандартная атмосфера | Фунт на квадратный дюйм | |
|---|---|---|---|---|
| (Па) | (бар) | (атм) | (psi или фунт-сила/дюйм 2 ) | |
| 1 Па | 1 | 10 −5 бар | 9,8692×10 −6 атм | 1,45 х 10 −4 |
| 1 бар | 100 000 | 1 | 0,98692 | 14. 5038 |
| 1 атм | 1013.25 | 1.01325 | 1 | 14.6959 |
| 1 psi или lbf/in 2 | 6 894,76 | 0,06894 | 0,06804 | 1 |
Почему важно калибровать датчики измерения давления?
Калибровка датчика измерения давления — это регулировка или набор поправок, которые выполняются на датчике , или инструмент (усилитель), чтобы убедиться, что датчик работает как точно или безошибочно, насколько это возможно.
Каждый датчик измерения давления подвержен ошибкам измерения . Эти структурные погрешности представляют собой просто алгебраическую разницу между значением, которое указывается выходным сигналом датчика , и фактическим значением измеряемой переменной или известным эталонным давлением. Ошибки измерения могут быть вызваны многими факторами:
Смещение нуля (или баланс нуля датчика давления): Смещение означает, что выходной сигнал датчика при нулевом давлении (истинный нуль) выше или ниже идеального выходного сигнала.
Кроме того, стабильность нуля относится к степени, в которой преобразователь поддерживает баланс нуля при неизменности всех условий окружающей среды и других переменных.
Линейность (или нелинейность): Немногие датчики имеют полностью линейную характеристику, что означает, что выходная чувствительность (наклон) изменяется с разной скоростью во всем диапазоне измерений. Некоторые из них достаточно линейны в желаемом диапазоне и не отклоняются от прямой линии (теоретической), но некоторые датчики требуют более сложных вычислений для линеаризации выходного сигнала. Таким образом, нелинейность датчика давления представляет собой максимальное отклонение фактической калибровочной кривой от идеальной прямой линии, проведенной между выходными сигналами без давления и номинальным давлением, выраженное в процентах от номинального выходного сигнала.
Гистерезис: Максимальная разница между выходными показаниями датчика для одного и того же приложенного давления; одно показание получается за счет увеличения давления от нуля, а другое за счет снижения давления от номинального выхода.
Обычно он измеряется при половинной номинальной мощности и выражается в процентах от номинальной мощности. Измерения следует проводить как можно быстрее, чтобы свести к минимуму ползучесть.
Повторяемость (или неповторяемость): Максимальная разница между выходными показаниями датчика для повторяющихся входных данных при одинаковом давлении и условиях окружающей среды. Это выражается в способности датчика измерения давления поддерживать стабильный выходной сигнал при повторном приложении одинакового давления.
Температурный сдвиг Диапазон и ноль: Изменение выходного сигнала и нулевого баланса, соответственно, из-за изменения температуры преобразователя.
Рис. 5: Калибровочная кривая датчика измерения давления.
Каждый датчик давления имеет «характеристическую кривую» или «калибровочную кривую», которая определяет реакцию датчика на ввод. Во время регулярной калибровки с использованием машины для калибровки датчика измерения давления мы проверяем смещение нуля и линейность датчика, сравнивая выходной сигнал датчика с эталонными гирями и настраивая отклик датчика до идеального линейного выхода.
Оборудование для калибровки датчиков давления также проверяет гистерезис, воспроизводимость и температурный сдвиг, когда заказчики запрашивают его для некоторых важных приложений измерения давления.
Для получения дополнительной информации о калибровке см. нашу страницу часто задаваемых вопросов о калибровке датчика.
Если у вас есть дополнительные вопросы о терминах и определениях калибровки, обратитесь к нашему Глоссарию терминов калибровки датчиков.
Хотите узнать, какие услуги по калибровке мы предлагаем для вашего датчика и/или системы?
Свяжитесь с нами, чтобы узнать больше!
Как часто следует калибровать датчик измерения давления?
Поскольку тензодатчик давления подвергается длительному использованию, старению, отклонению выходного сигнала, перегрузке и неправильному обращению, компания FUTEK настоятельно рекомендует проводить ежегодную повторную калибровку. Частая повторная калибровка помогает подтвердить, сохранял ли датчик свою точность с течением времени, и предоставляет сертификат калибровки тензодатчика, подтверждающий, что датчик по-прежнему соответствует спецификациям.
Однако, когда датчик используется в критических приложениях и суровых условиях, датчики давления могут потребовать еще более частых калибровок. Пожалуйста, проконсультируйтесь о соответствующих интервалах калибровки с нашей службой технической поддержки, которая поможет вам оценить наиболее экономичный интервал обслуживания калибровки для вашего датчика измерения давления.
Датчик давления газа – Нониус
class=”page-title-holder leading-normal mb-1″>
Закон Бойля о регистраторе Pro с использованием датчика давления газа Vernier.
Давление уменьшается по мере испарения
Датчик давления газа
Используйте датчик давления газа для контроля изменений давления газа в химических и биологических экспериментах.
КОД ЗАКАЗА: GPS-БТА Категории Датчики давления, Датчики
Добавьте в корзину, чтобы запросить ценовое предложение у местного дилера.
Количество датчиков давления газа
- Описание
- Технические характеристики
- Эксперименты
- Требования
- Что включено
- Аксессуары
- Поддерживать
Датчик давления газа можно использовать для контроля изменений давления газа. Диапазон достаточно широк, чтобы выполнить закон Бойля, но он достаточно чувствителен для проведения экспериментов по давлению пара или давлению-температуре. Учителя биологии могут использовать датчик давления газа для контроля транспирации или дыхания в закрытом помещении.
Enzyme Action (LabQuest) (4:09)
Технические характеристики
- Диапазон давления: от 0 до 210 кПа (от 0 до 2,1 атм или от 0 до 1600 мм рт. ст.)
- Точность: ±4 кПа
- Максимальное давление, которое датчик может выдержать без необратимого повреждения: 405 кПа (4 атм)
Эксперименты
Начальная школа (5 экспериментов)| Эксперимент | Лабораторная тетрадь |
|---|---|
| Обучение использованию датчика давления | Элементарная наука с нониусом |
| Держись! | Elementary Science with Vernier |
| Under Pressure | Elementary Science with Vernier |
| Bubbles in Your Bread | Elementary Science with Vernier |
| Air Ball! | Элементарная наука с нониусом |
| Experiment | Lab Book |
|---|---|
| Data Display and Acidity Tester | Vernier Engineering Projects with LEGO® MINDSTORMS® Education EV3 |
| Cartesian Diver | Vernier Engineering Projects with LEGO® MINDSTORMS® Education EV3 |
| Дерзайте! | Наука для средней школы с нониусом |
| Развлечение с давлением | Middle School Science with Vernier |
| Yeast Beasts in Action | Middle School Science with Vernier |
| Gas Pressure and Volume | Physical Science with Vernier |
| Gas Temperature and Pressure | Физические науки с нониусом |
| Развлечение с давлением | Физические науки с нониусом |
| Эксперимент | Лабораторный |
|---|---|
| Исследование чистоты смеси | Вернье-химия Исследования для использования с AP* Химия |
| Транспирация | Agricultural Science with Vernier |
| Enzyme Action: Testing Catalase Activity | Agricultural Science with Vernier |
| Lactase Action | Agricultural Science with Vernier |
| Osmosis | Agricultural Science with Vernier |
| Осмос | Расширенная биология с нониером |
| Действие фермента: Тестирование активности каталазы | Advanced Biology with Vernier |
| Cell Respiration (Pressure) | Advanced Biology with Vernier |
| Transpiration | Advanced Biology with Vernier |
| Fermentation with Yeast | Investigating Biology через исследование |
| Транспирация растений | Изучение биологии через исследование |
| Investigating Osmosis | Investigating Biology through Inquiry |
| Testing Catalase Activity (Gas Pressure) | Investigating Biology through Inquiry |
| Transpiration | Biology with Vernier |
| Cell Respiration (Давление) | Биология с нониусом |
| Ферментация сахара | Биология с нониусом |
| Effect of Temperature on Fermentation | Biology with Vernier |
| Osmosis | Biology with Vernier |
| Lactase Action | Biology with Vernier |
| Control of Human Respiration | Биология с нониусом |
| Действие фермента: Тестирование активности каталазы | Биология с нониусом |
| The Decomposition of Hydrogen Peroxide | Advanced Chemistry with Vernier |
| Exploring the Properties of Gases | Advanced Chemistry with Vernier |
| Vapor Pressure and Heat of Vaporization | Advanced Chemistry с нониусом |
| Молярная масса летучей жидкости | Высшая химия с нониусом |
| The Molar Volume of a Gas | Advanced Chemistry with Vernier |
| Vapor Pressure and Heat of Vaporization Investigations | Investigating Chemistry through Inquiry |
| Baking Soda and Vinegar Investigations Revisited | Investigating Химия посредством исследования |
| Скорость реакции | Исследование химии посредством исследования |
| Enzyme Activity | Investigating Chemistry through Inquiry |
| Sugar Fermentation by Yeast | Investigating Chemistry through Inquiry |
| Vapor Pressure of Liquids | Chemistry with Vernier |
| Boyle’s Закон: Зависимость давления от объема в газах | Химия с нониусом |
| Зависимость давления от температуры в газах | Chemistry with Vernier |
| Data Display and Acidity Tester | Vernier Engineering Projects with LEGO® MINDSTORMS® Education EV3 |
| Cartesian Diver | Vernier Engineering Projects with LEGO® MINDSTORMS® Education EV3 |
| Поведение газа | Усовершенствованная физика с нониусом — помимо механики |
| Тепловые двигатели | Advanced Physics with Vernier — Beyond Mechanics |
| Gas Pressure and Volume | Physical Science with Vernier |
| Gas Temperature and Pressure | Physical Science with Vernier |
| Fun with Pressure | Физические науки с нониусом |
| Под давлением – обратная зависимость между давлением и объемом | Реальная математика с Vernier |
| Plunge Bool Plunge- Линейная взаимосвязь между глубиной воды и давлением | Реал-математика с vernier |
. Мировая математика с нониусом | |
| Введение в программирование на Arduino® | Кодирование с нониусом на Arduino®: аналоговые датчики |
| Использование сенсоров с нониусом в Arduino® | Vernier Coding Activities with Arduino®: Analog Sensors |
| Calibrating a Sensor | Vernier Coding Activities with Arduino®: Analog Sensors |
| Displaying Data | Vernier Coding Activities with Arduino®: Analog Датчики |
| Функции | Вернье-кодирование с помощью Arduino®: Аналоговые датчики |
| Функции Часть 2 | Вернье по кодированию с Arduino®: аналоговые датчики |
| . Вернье-кодирование с Arduino®: аналоговые датчики |
| Эксперимент | Lab Book |
|---|---|
| Transpiration | Agricultural Science with Vernier |
| Enzyme Action: Testing Catalase Activity | Agricultural Science with Vernier |
| Lactase Action | Agricultural Science with Vernier |
| Осмос | Сельскохозяйственная наука с нониусом |
| Осмос | Advanced Biology with Vernier |
| Enzyme Action: Testing Catalase Activity | Advanced Biology with Vernier |
| Cell Respiration (Pressure) | Advanced Biology with Vernier |
| Transpiration | Углубленная биология с нониусом |
| Ферментация с дрожжами | Изучение биологии посредством исследования |
| Transpiration of Plants | Investigating Biology through Inquiry |
| Investigating Osmosis | Investigating Biology through Inquiry |
| Testing Catalase Activity (Gas Pressure) | Investigating Biology through Inquiry |
| Транспирация | Биология с нониусом |
| Дыхание клетки (давление) | Biology with Vernier |
| Sugar Fermentation | Biology with Vernier |
| Effect of Temperature on Fermentation | Biology with Vernier |
| Osmosis | Biology with Vernier |
| Действие лактазы | Биология с нониусом |
| Контроль дыхания человека | Biology with Vernier |
| Enzyme Action: Testing Catalase Activity | Biology with Vernier |
| The Decomposition of Hydrogen Peroxide | Advanced Chemistry with Vernier |
| Exploring the Properties of Gases | Усовершенствованный курс химии с нониусом |
| Давление пара и теплота парообразования | Углубленный курс химии с нониусом |
| The Molar Mass of a Volatile Liquid | Advanced Chemistry with Vernier |
| The Molar Volume of a Gas | Advanced Chemistry with Vernier |
| Vapor Pressure and Heat of Vaporization Investigations | Исследование химии посредством исследования |
| Повторные исследования пищевой соды и уксуса | Исследование химии посредством исследования |
| Reaction Rates | Investigating Chemistry through Inquiry |
| Enzyme Activity | Investigating Chemistry through Inquiry |
| Sugar Fermentation by Yeast | Investigating Chemistry through Inquiry |
| Behavior газа | Высшая физика с нониусом — не только механика |
| Тепловые двигатели | Advanced Physics with Vernier — Beyond Mechanics |
| Introduction to Arduino® Programming | Vernier Coding Activities with Arduino®: Analog Sensors |
| Using Vernier Sensors with Arduino® | Vernier Coding Activities with Arduino®: аналоговые датчики |
| Калибровка датчика | Вернье-кодирование с помощью Arduino®: аналоговые датчики |
| Displaying Data | Vernier Coding Activities with Arduino®: Analog Sensors |
| Functions | Vernier Coding Activities with Arduino®: Analog Sensors |
| Functions Part 2 | Vernier Coding Activities with Arduino®: аналоговые датчики |
| Вывод и логические операторы | Вернье-кодирование с помощью Arduino®: аналоговые датчики |
| Использование библиотеки VernierLib: доступ к дополнительной информации о датчиках | Вернье-кодирование с помощью Arduino®: аналоговые датчики |
Требования
Выберите платформу ниже, чтобы увидеть ее требования совместимости.
| Интерфейс | Приложение LabQuest |
|---|---|
| LabQuest 3 | Полная поддержка |
| Full support | |
| LabQuest (discontinued) | Full support |
| Software | |||
|---|---|---|---|
| Interface | Graphical Analysis App for Computers | Logger Pro | Logger Lite |
| LabQuest Mini | Полная поддержка | Полная поддержка | Полная поддержка |
| LabQuest 3 | Full support | Full support | Incompatible |
| LabQuest 2 (discontinued) | Full support | Full support | Full support |
| LabQuest Stream | Full support 1 | Полная поддержка | Полная поддержка 1 |
| Go!Link | Полная поддержка | Полная поддержка | Full support |
| LabQuest (discontinued) | Full support | Full support | Full support |
| LabPro (discontinued) | Incompatible | Full support | Full support |
Примечания по совместимости
- Подключение LabQuest Stream через USB. Беспроводное соединение не поддерживается.
Беспроводное соединение не поддерживается.| Software | |
|---|---|
| Interface | Graphical Analysis App for Chrome |
| LabQuest Mini | Full support |
| LabQuest 3 | Full support |
| LabQuest 2 (discontinued) | Full поддержка |
| LabQuest Stream | Полная поддержка 1 |
| Go!Link | Полная поддержка |
| LabQuest (снято с производства) | Полная поддержка |
Примечания по совместимости
- Подключение LabQuest Stream через USB. Беспроводное соединение не поддерживается.
| Software | ||
|---|---|---|
| Interface | Graphical Analysis App for iOS | Graphical Analysis GW for iOS |
| LabQuest Stream | Full support | Full support |
| LabQuest 3 | Full support 1 | Full support 1 |
| LabQuest 2 (discontinued) | Full support 1 | Full support 1 |
Примечания по совместимости
- Устройства iOS и Android ™ могут подключаться к LabQuest 2 или LabQuest 3 только через Wireless Data Sharing.
| Software | |||
|---|---|---|---|
| Interface | Graphical Analysis App for Android | Graphical Analysis GW for Android | Google Science Journal |
| LabQuest Stream | Full support | Full support | Incompatible |
| LabQuest 3 | Полная поддержка 1 | Полная поддержка 1 | Несовместимость |
| LabQuest 2 (discontinued) | Full support 1 | Full support 1 | Incompatible |
Compatibility Notes
- iOS and Android ™ devices can only connect to LabQuest 2 or LabQuest 3 via Wireless Обмен данными.
Замечания по совместимости
- Этот датчик может считывать только необработанные данные счета/напряжения. Вы должны выполнить программирование для преобразования в соответствующие единицы измерения датчика.
| Software | |||||
|---|---|---|---|---|---|
| Interface | EasyData | DataMate | TI-84 SmartView | DataQuest | TI-Nspire Software |
| EasyLink | Full support 1 | Несовместимость | Полная поддержка 2 | Полная поддержка | Полная поддержка 2 |
| CBL 2 (discontinued) | Full support 3 | Full support 3 4 | Incompatible | Incompatible | Incompatible |
| LabPro (discontinued) | Full support 3 | Full support 3 4 | Несовместимый | Несовместимый | Несовместимый |
| Лабораторная подставка TI-Nspire (снята с производства) | Несовместимый | Несовместимый | Несовместимый | Полная поддержка | Полная поддержка |
Примечания по совместимости
- Используйте только с калькуляторами TI-84 Plus.
