Как распределить нагрузку по фазам в частном доме?

При 3 фазном вводе в дом электричества самым сложным вопросом в электромонтаже является сборка распределительного щита. Как правильно распределить нагрузку по фазам в частном доме? Давайте подробно разберем, как это сделать.

При «некачественно» собранном щите, без учета мощности потребителей произойдет перекос по фазам. Что это означает и чем это опасно?

В начале я расскажу почему так происходит. Потом дам рекомендации как распределить нагрузку по фазам в частном доме и в конце статьи опишу некую типовую схему.

Перекос фаз в трехфазной сети

Прямой опасности в этом никакой для вас нет. Есть только постоянно отключающийся трехфазный автоматический выключатель. Почему так происходит?

В трехполюсном автоматическом выключателе, например С 25 есть три однофазных автомата. Каждый из них выдерживает 25 А. То есть на каждую фазу приходится по 5 кВт мощности, отсюда и получается, что подключенная мощность к дому 15 кВт. Все три однофазных автоматических выключателя соединены в один и имеют единый рычаг. Здесь о том как правильно подобрать автоматические выключатели.

Что происходит если распределить нагрузку по фазам в частном доме в случайном порядке? Рассмотрим на примере: на фазе «А» подключен весь свет, на фазу «В» подключен весь второй этаж розетки, а на фазу «С» первый этаж.

На втором этаже три спальни и мощные потребители отсутствуют. Современные светодиодные светильники также потребляет немного. А вот фаза «С» будет нагружена стиральной машиной, духовкой, микроволновкой, посудомоечной машиной, электрочайником и возможно еще пылесос, фен в ванне и многим чем еще.

Вы включили стиральную машину (1,7 кВт), на кухне включили разогреваться духовку (+2 кВт) и поставили в неё вкусную пиццу. Тем временем нужно немного пропылесосить (+2 кВт) вокруг стола т.к. рассыпался сахар и вскипятить чайник (+2 кВт). Итого 7,7 кВт, что вполне хватит «перекосить» трехфазный автоматический выключатель на 25 ампер.

Из-за общего рычага воздействия перегруженная фаза выбьет весь автомат. В итоге вместо возможности использования 15 кВт у вас останется только 5 кВт. Кстати о том какой счётчик будет вам выгоднее иметь однотарифный и двухтарифный здесь.

Как рассчитать нагрузку?

Для того чтобы правильно распределить нагрузку по фазам в загородном доме необходимо составить список особо мощных потребителей и хоть немного представить какие из них одновременно используются.

Для того чтобы было немного проще ориентироваться вот перечень наиболее мощных потребителей на, которые стоит ориентироваться при распределении нагрузки по фазам:

Варочная поверхность 7 кВт;
Духовой шкаф или духовка потребляет 2,5 кВт мощности;
Стиральная машина — 1,7 кВт;
Посудомоечная машина — 1,7 кВт;
Электрический чайник — 2 кВт;
Микроволновая печь — 1 кВт;
Пылесос — 2 кВт;
Утюг — 2 кВт;
Бойлер накопительный — 2 кВт;
Сплит-система — 1 кВт.

Как распределить нагрузку по фазам в частном доме?

Теперь давайте вместе подумаем, что из этого будет работать совместно, а что вряд ли. И сделаем некую виртуальную модель как распределить нагрузку по фазам в частном доме. Для этого посчитаем возможную максимальную мощность.

Итак, как мы видим самое нагруженное помещение в доме — кухня.

Самая мощная в доме — варочная поверхность. Для загородного дома использовать необходимо трехфазную плиту, причем подключаем мы ее только на две фазы «В» и «С». Если мы задействуем только одну фазу, то мощности нам хватит только на две конфорки. Дальше поймете почему мы будем использовать только две фазы, а не три.

Все остальные розетки на кухне мы распределяем на фазу «А». Больше эту фазу мы не будем задействовать вообще. Это будет самая нагруженная фаза.

Однако и другую фазу мы не будем использовать на кухне. Исключение составит варочная поверхность, которая соединена по двухфазной схеме.

Это сделано для того, чтобы исключить появление двух разных фаз в соседних розетках. Тем самым мы обезопасим себя от возможности встречи с линейным напряжением. Это те 380 вольт, которые могут серьезно навредить здоровью. 220 вольт вообще не страшны по сравнению с 380 В. Запомните это.

Осталось совсем чуть-чуть. Бойлер вместе со стиральной машинкой подключаем через устройство защитного отключения на фазу «В».

Оставшееся оборудование вешаем на фазу «С».

Вот примерно так и распределяем нагрузку по фазам в частном доме.

Конечно, это приведена типовая схема распределения. Возможно, вы вообще не любите готовить и у вас есть только микроволновка. Также все относительно по поводу котельного оборудования, но результат везде должен получаться одинаковый. Мощность электроприборов распределяется равномерно по трем фазам, желательно, чтобы двух разных фаз не было в одной комнате. Если так не получается разводите их по противоположным сторонам помещения.

Если при сборке распределительного щита поставить устройства защиты от перенапряжения с индикаторами напряжения и тока: можно в режиме онлайн увидеть какая фаза перегружена, а где нет нагрузки. Тоже самое можно сделать с помощью токовых клещей.

Однако правильно собрать щит на этапе строительства выйдет гораздо дешевле и лучше, чем перекраивать его после.

Надеюсь, статья была полезна для вас. Теперь, после прочтения вопрос: Как распределить нагрузку по фазам в частном доме? — решен окончательно если нет задавайте вопросы в комментариях.

Добавляйте статью к себе в закладки и делитесь с друзьями. Готов ответить на ваши вопросы.

Распределение нагрузки по фазам. Расчет трехфазной сети

Вам необходимо сделать трехфазное питание для дома? О том, как это сделать, читайте описание ниже.

Прежде всего, нужно провести расчет трехфазной цепи.

Порядок распределения нагрузки по фазам

1. Симметрично распределить нагрузку на три фазы. Мощность на каждой фазе будет равна мощности трехфазной нагрузки, кратная трем.

2. Рассчитать нагрузку на каждую фазу.

3. В результате, нужно добиться того, чтобы на каждой фазе, в момент полной загрузки сети, была примерно одинаковая мощность.

4. Определить ток на самой загруженной фазе. После этого необходимо проверить, чтобы при максимальной мощности ток был меньше тока срабатывания входного трехфазного автомата.

Расчет нагрузки по фазам

Допустим, у вас имеется трехфазный двигатель мощностью 1500 Вт. Соответственно, на каждую фазу приходится по 500 Вт активной мощности. Предположим, что cos фи=0,8. Полная мощность равна: 500/0,8. Получается, что 625 Вт нужно распределить на каждую фазу.

Кроме двигателя к фазам, вероятно, подключены и другие потребители. Например, кроме 500 Вт подключается освещение на 200 Вт и конвектор на 300 Вт. Все мощности суммируются по горизонтали. Реактивная мощность остается без изменений (если не используются нагрузки с реактивной составляющей).

По теореме Пифагора можно определить реактивную мощность.

Но на практике это довольно сложные расчеты. Поэтому, это рассчитывается приближенно: 625 Вт + 500 Вт = 1150 Вт. Эта сумма получается больше точных расчетов по формуле, но страшного ничего нет

Расчет произведен с небольшим запасом.

На практике для приблизительных расчетов достаточно сложить все полные мощности и по ним определить мощность автомата для требуемой нагрузки.

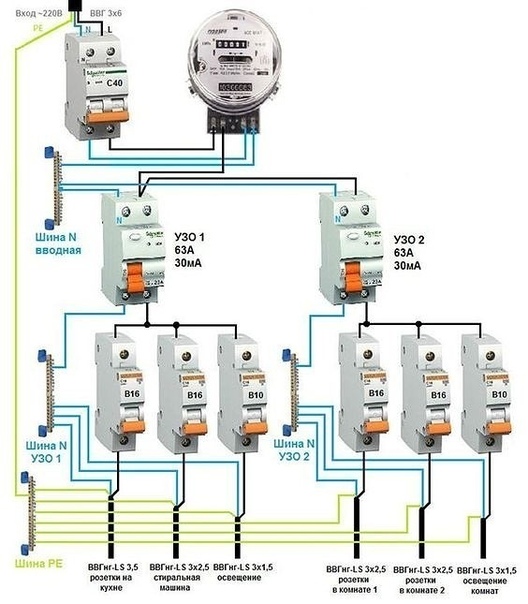

Разводка однофазного щитка

Например, к щиту подключаются — плита (варочная панель) 7,2 кВт; духовой шкаф 4,3 кВт; кухня 5,5 кВт; комната 3,5 кВт; ванная 3,5 кВт; двигатель 3-фазный 1,5 кВт; розетка 3-фазная.

Рассмотрим такую ситуацию: у вас была однофазная сеть и теперь дали разрешение на проведение трехфазной. В этом случае нужно все потребители распределить по фазам.

Самый мощный прибор это варочная панель (плита) 7,2 кВт, которую нужно посадить на первую фазу. На вторую подключить духовой шкаф и комнату. В итоге получается 7,8 кВт. А на третью фазу подключить кухню и ванную комнату. Общая мощность получится 9 кВт. Прибавим еще мощность двигателя, разделив ее на каждую фазу одинаково. В итоге получилось: на первой фазе 7,8 кВт; на второй фазе 9,4 кВт; на третьей — 9,6 кВт.

Приблизительно распределили нагрузку по фазам по возможности равномерно. Посмотрим, какой в результате получился щиток.

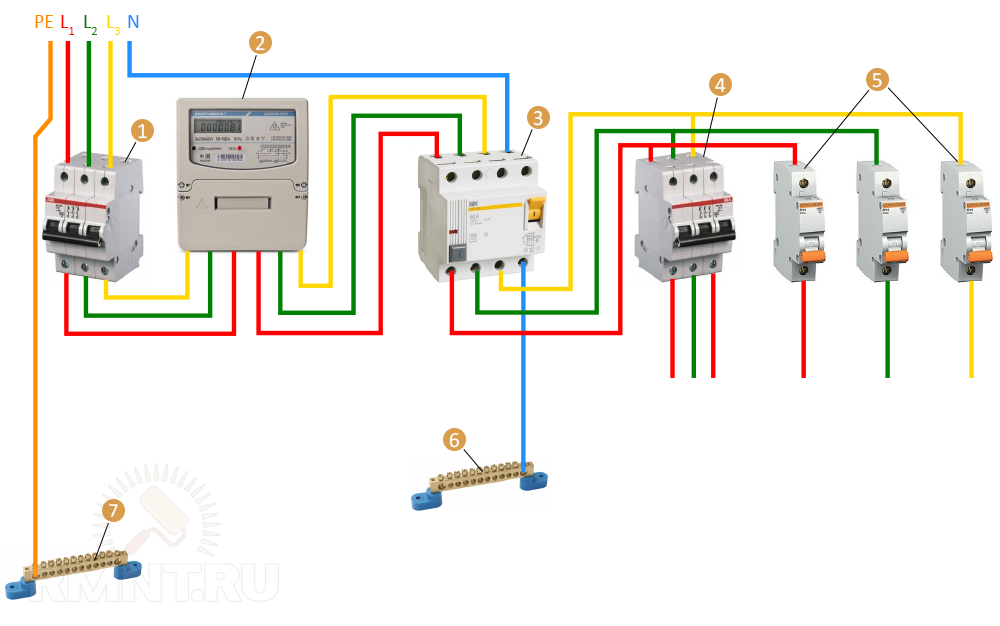

Итак, трехфазный щиток состоит из входного автомата и трехфазного счетчика. Далее, на первую фазу подключен автомат 40 Ампер, через который питается плита мощностью 7,2 кВт. Если просуммировать с двигателем, будет 7,8 кВт.
Ко второй фазе через автомат 25 Ампер подключен духовой шкаф и микроволновая печь. Через второй автомат 16 Ампер подсоединена комната проектной мощностью 3,5 кВт. Общая мощность получилась 8,4 кВт.
К третьей фазе подключен ДИФ автомат и обычный автомат. Через обычный автомат на 25 Ампер подключена кухня проектной мощностью 5,5 кВт. Через ДИФ автомат подключена ванная комната проектной мощностью 3,5 кВт. Общая мощность на третью фазу получается 9,6 кВт.

Распределение полной мощности двигателя на три фазы по 0,6 кВт:

первая фаза: 7,2+0,6=7,8 кВт;
вторая фаза: 4,3+3,5+0,6=8,4 кВт;
третья фаза: 5,5+3,5+0,6=9,6 кВт.

По всем трем фазам максимальная мощность составляет 9,6 кВт. Если проектная мощность 8,8 кВт и входной автомат на 40 Ампер, а у нас проектная мощность на одной из трех фаз 9,6 кВт, то такой автомат не выдержит нагрузку. Если третью фазу загрузить на полную мощность, то этот автомат отключится. Поэтому, входной автомат нужно ставить на 50 Ампер.

Из этого примера видно, что при небольшом количестве потребителей можно полноценно загрузить трехфазную цепь. Иногда возникает необходимость подключить кондиционеры, электрический теплый пол и другие потребители высокой мощности.

Прежде чем покупать электрическое оборудование, надо рассчитать потребляемую мощность. Потянет ли входной автомат и разрешенный лимит по току на электроснабжение дома?

После подсчета всех нагрузок по фазам можно определить, какой мощности нужен входной автомат. Узнать в энергосбыте, какой резерв по току вам дадут. Возможно, разрешение дадут только на 25 Ампер. Придется покупать приборы из расчета на эти 25 Ампер. На фазу дается только 5,5 кВт.

В этом случае, что делать с электроплитой на 7,2 кВт? Современные электроплиты и варочные панели имеют подключение к двухфазной цепи, а иногда и к трехфазной. Кроме земляного и нулевого вывода имеется L1 и L2 (иногда L1, L2, L3). В первом случае для подключения двухфазной цепи, а во втором – подключение трехфазной цепи. Такие мощные нагрузки предусмотрены специально, чтобы можно было их распределить.

Когда делаете проект и запрашиваете проектную мощность, пытайтесь получить разрешение на мощность с запасом.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Похожее

Как правильно распределить нагрузку по фазам

Распределение нагрузки по фазам нормы

Автор Евгения На чтение 17 мин. Опубликовано 08.02.2020

Распределение нагрузки по фазам нормы

Как правильно распределить нагрузку по фазам

Что важно знать

Данная диаграмма условно иллюстрирует трехфазную сеть:

Напряжение между фазами 380 вольт обозначено синим цветом. Зеленым цветом обозначено равномерное распределенное линейное напряжение. Красным — перекос напряжений.

Новым, трехфазным абонентам электросети в частном доме или квартире, при первом подключении, не стоит сильно надеяться на изначально равномерно распределенную нагрузку на вводной линии. Поскольку от одной линии могут быть запитаны несколько потребителей, а у них с распределением могут возникать проблемы.

Первым делом нужно выяснить напряжение между фазами, а также между L1-L3 и нулем, измерив их измерительным прибором. Если вы начали обзор нашего портала с этой статьи, рекомендуем также ознакомиться с инструкцией по использованию мультиметра.

Если после измерений вы увидели, что есть отклонения от номинальных напряжений (более 10%, согласно ГОСТ 29322-92), необходимо обратиться в электроснабжающую организацию для принятия соответствующих мероприятий по восстановлению симметрии фаз. Более подробно о том, что такое перекос фаз в сети, можете узнать из нашей статьи.

Согласно договору между абонентом и РЭС (о пользовании электроэнергией), последние должны поставлять качественную электроэнергию в дома, с указанным фазным и линейным напряжением. Частота также должна соответствовать 50 Герц.

Правила распределения

При проектировании схемы проводки необходимо максимально одинаково подбирать предполагаемые группы потребителей и распределить их по фазам. К примеру, каждая группа розеток по комнатам в доме подключена к своему фазному проводу и сгруппирована таким образом, чтобы нагрузка на сеть была оптимальна. Таким же образом организовывают линии освещения, выполняя их распределение по разным фазным проводника и так далее: стиральная машина, печь, духовка, котел, бойлер.

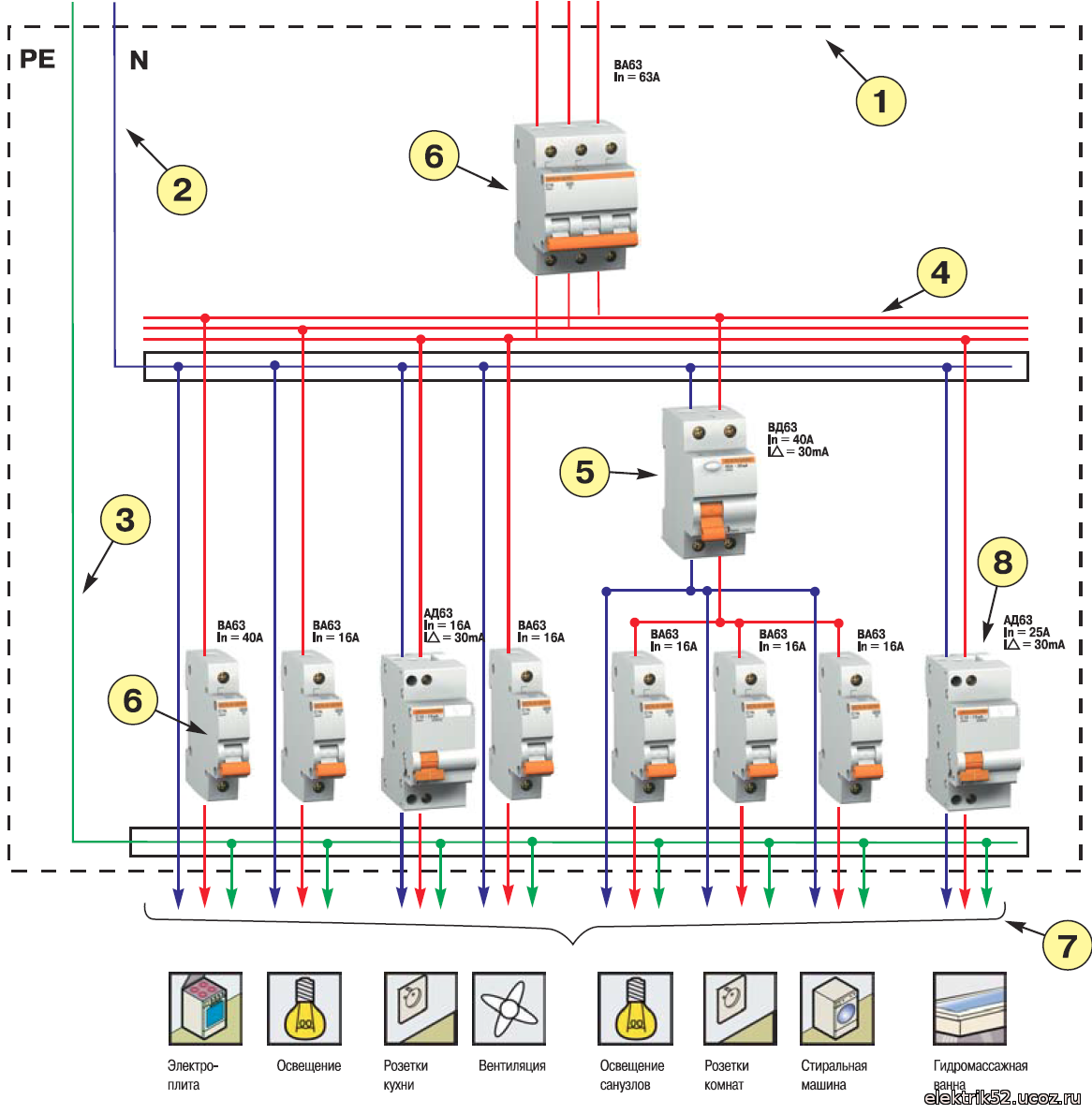

На схеме ниже изображены рекомендации, которые позволят вам правильно распределить нагрузку по фазам в частном доме либо коттедже:

Также советуем просмотреть видео, на котором наглядно демонстрируется пример сборки трехфазного электрощита:

Теперь вы знаете, как должно выполняться распределение нагрузки по фазам в частном доме и квартире. Надеемся, предоставленная информация была для вас интересной и полезной!

Рекомендуем также прочитать:

Перекос фаз в трехфазной сети — чем опасен и когда возникает?

Самая распространенная проблема, порождающая массу деструктивных последствий – перекос фаз в трехфазной сети (до 1,0 кВ) с глухозаземленной нейтралью. При определенных условиях такое явление может вывести из строя электрические приборы и создать угрозу для жизни. Учитывая актуальность проблемы, будет полезным узнать, что представляет собой несимметрия токов и напряжений, а также причины ее возникновения. Это позволит выбрать наиболее оптимальную стратегию защиты.

Что такое перекос фаз?

Данный термин используется для описания состояния сети, при котором возникают неравномерные нагрузки между фазами, что приводит к возникновению перекоса. Если составить векторную диаграмму идеальной трехфазной сети, то она будет выглядеть так, как показано на рисунке ниже.

Диаграмма напряжений в идеальных трехфазных сетях

Как видно из рисунка, в данном случае равны как линейные напряжения (АВ=ВС=СА=380,0 В), так и фазные (АN=ВN=СN=220,0 В). К сожалению, на практике добиться такого идеального равенства нереально. То есть, линейные напряжения сети, как правило, совпадают, в то время как в фазных наблюдаются расхождения. В некоторых случаях они могут превысить допустимый предел, что приведет к возникновению аварийной ситуации.

Пример диаграммы напряжений при возникновении перекоса

Допустимые нормы значений перекоса

Поскольку в трехфазных сетях предотвратить и полностью устранить перекосы невозможно, существуют нормы несимметрии, в которых установлены допустимые отклонения. В первую очередь это ГОСТ 13109 97, ниже приведена вырезка из него (п. 5.5), чтобы избежать разночтения документа.

Нормы несимметрии напряжения ГОСТ 13109-97

Поскольку, основная причина перекоса фаз напрямую связана с неправильным распределением нагрузок, существуют нормы их соотношения, прописанные в СП 31 110. Вырезку из этого свода правил также приведем в оригинале.

Вырезка из СП 31-110 (п 9.5)

Здесь необходимы пояснения в терминологии. Для описания несимметрии используются три составляющих, это прямая, нулевая и обратная последовательность. Первая считается основной, она определяет номинальное напряжение. Две последние можно рассматривать в качестве помех, которые приводят к образованию в цепях нагрузки соответствующих ЭДС, которые не участвуют в полезной работе.

Причины перекоса фаз в трехфазной сети

Как уже упоминалось выше, данное состояние электросети чаще всего вызвано неравномерным подключением нагрузки на фазы и обрывом нуля. Чаще всего это проявляется в сетях до 1, кВ, что связано с особенностями распределения электроэнергии, между однофазными электроприемниками.

Обмотки трехфазных силовых трансформаторов подключаются «звездой». Из места соединения обмоток отводится четвертый провод, называемый нулевым или нейтралью. Если происходит обрыв нулевого провода, то в сети возникает несимметрия напряжений, причем перекос напрямую будет зависеть от текущей нагрузки. Пример такой ситуации приведен ниже. В данном случае R_Н это сопротивления нагрузок, одинаковые по значению.

Перекос фаз, вызванный обрывом нейтрали

В данном примере напряжение на нагрузке, подключенной к фазе А, превысит норму и будет стремиться к линейному, а на фазе С упадет ниже допустимого предела. К подобной ситуации может привести перекос нагрузки, выше установленной нормы. В таком случае напряжение на недогруженных фазах повысится, а на перегруженных упадет.

К перекосу напряжений также приводит работа сети в неполнофазном режиме, когда происходит замыкание фазного провода на землю. В аварийных ситуациях допускается эксплуатация сети в таком режиме, чтобы обеспечить электроснабжение потребителям.

Исходя из вышесказанного, можно констатировать три основные причины перекоса фаз:

Неравномерная нагрузка на линии трехфазной сети.
При обрыве нейтрали.
При КЗ одного из фазных проводов на землю.

Несимметрия в высоковольтных сетях

Вызвать подобное состояние в сети 6,0-10,0 кВ иногда может подключенное к ней оборудование, в качестве характерного примера можно привести дугоплавильную печь. Несмотря на то, что она не относится к однофазному оборудованию, управление тока дуги в ней производится пофазно. В процессе плавки также могут возникнуть несимметричные КЗ. Учитывая, что существуют дугоплавильные установки запитывающиеся от напряжения 330,0 кВ, то можно констатировать, что и в данных сетях возможен перекос фаз.

В высоковольтных сетях перекос фаз может быть вызван конструктивными особенностями ЛЭП, а именно, разным сопротивлением в фазах. Чтобы исправить ситуацию выполняется транспозиция фазных линий, для этого устанавливаются специальные опоры. Эти дорогостоящие сооружения не отличаются особой прочностью. Такие опоры не особо стремятся устанавливать, предпочитая пожертвовать качеством электроэнергии, чем надежностью ЛЭП.

Опасность и последствия

Считается, что наиболее значимые последствия несимметрии связаны с низким качеством электроэнергии. Это, безусловно, так, но нельзя забывать и о других негативных воздействиях. К таковым относится образование уравнительных токов, вызывающих увеличение расхода электрической энергии. В случае с трехфазным автономным электрическим генератором это также приводит к повышенному расходу дизеля или бензина.

При равномерном подключении нагрузки, геометрическая сумма проходящих через нее токов была бы близкой к нулю. Когда возникает перекос, растет уравнительный ток и напряжение смещения. Увеличение первого приводит к росту потерь, второго – к нестабильному функционированию бытовых приборов или другого оборудования, срабатыванию защитных устройств, быстрому износу электроизоляции и т.д.

Перечислим, какие последствия можно ожидать, когда появляется перекос:

Отклонение фазного напряжения. В зависимости от распределения нагрузок возможно два варианта:

Напряжение выше номинального. В этом случае большинство электрических устройств, оставленных включенными в бытовые розетки, с большой вероятностью выйдут из строя. При срабатывании защиты результат будет менее трагическим.
Напряжение падает ниже нормы. Увеличивается нагрузка на электродвигатели, происходит падение мощности электромашин, растут пусковые токи. Наблюдаются сбои в работе электроники, устройства могут отключиться и не включаться пока перекос не будет устранен.

Увеличивается потребление электричества оборудованием.
Нештатная работа электрооборудования приводит к уменьшению эксплуатационного срока.
Снижается ресурс техники.

Не следует забывать, что перекос может создать угрозу для жизни. При превышении номинального напряжения вероятность КЗ в проводке не велика, при условии, что она не ветхая, а кабель подобран правильно. Более опасны в этом случае электроприборы, подключенные к сети. Когда появляется перекос, может произойти КЗ на корпус или возгорания электроприбора.

Защита от перекоса фаз в трехфазной сети

Наиболее простой, но, тем не менее, эффективный способ минимизировать негативные последствия описанного выше отклонения — установить реле контроля фаз. С внешним видом такого устройства и примером его подключения (в данном случае после трехфазного счетчика), можно ознакомиться ниже.

Реле контроля фаз (А) и пример схемы его подключения (В)

Данный трехфазный автомат может обладать следующими функциями:

Производить контроль амплитуды электротока. Если параметр выходит за установленные границы, нагрузка отключается от питания. Как правило, диапазон срабатывания прибора можно настраивать в соответствии с особенностями сети. Данная опция имеется у всех приборов данного типа.
Проверка очередности подключения фаз. Если чередование неправильное питание отключается. Данный вид контроля может быть важен для определенного оборудования. Например, при подключении трехфазных асинхронных электромашин от этого зависит, в какую сторону будет происходить вращение вала.
Проверка обрыва на отдельных фазах, при обнаружении такового нагрузка отключается от сети.
Функция отслеживает состояние сети, как только появляется перекос, происходит срабатывание.

Совместно с реле контроля фаз можно использовать трехфазные стабилизаторы напряжения, с их помощью можно несколько улучшить качество электроэнергии. Но данный вариант не отличается эффективностью, поскольку такие приборы сами могут взывать нарушение симметрии, помимо этого на стабилизаторах возникают потери.

Лучший способ симметрировать фазы – использовать для этой цели специальный трансформатор. Этот вариант выравнивания фаз может дать результаты, как при неправильном распределении однофазных нагрузок на автономный 3-х фазный генератор электроэнергии, так и в более серьезных масштабах.

Защита в однофазной сети

В данном случае повлиять на внешние проявления системы электроснабжения не представляется возможным, например, если фазы перегружены, потребители электроэнергии не могут исправить ситуацию. Все, что можно сделать, это обезопасить электрооборудование путем установки реле напряжения и однофазного стабилизатора.

Имеет смысл установить общее стабилизирующее устройство на всю квартиру или дом. В этом случае необходимо высчитать максимальную нагрузку, после этого добавить запас 15-20%.. Это запас на будущее, поскольку со временем количество электрооборудования может увеличиться.

Совсем не обязательно подключать к стабилизатору сети все оборудование, некоторые виды приборов (например, электропечи или бойлеры), могут быть подключены к реле напряжения (через АВ) напрямую. Это позволит сэкономить, поскольку устройства меньшей мощности стоят дешевле.

Распределение нагрузки по фазам нормы

электроизмерения

проектирование

электромонтаж

Электролаборатория

Эти люди доверяют нам

Facebook
ВКонтакте

Настоятельно рекомендуем избегать перекоса фаз на строящихся объектах, и особенно на объектах, которые реконструируются. Очень просто этого избежать ещё на стадии проектирования, когда проектировщик исходя из данных мощностей электрооборудования, распределяет нагрузки равномерно. Бывают случаи, когда расчёты оказываются неверными по тем или иным причинам и происходит перекос фаз. Нужно очень внимательно следить за соблюдением нормативных документов для исключения аварийных ситуаций.
Баланс нагрузок между фазными проводниками питающей сети зданий общественного назначения должно быть распределено таким образом, чтобы соотношение между токами наиболее загруженных и наименее загруженных фазных проводников не выходило за пределы 30% в распределительных щитах или щитках и 15% в панелях ВРУ. Прочитать данный норматив вы можете в СП 31-110, редакции 2003 года, пункт 9.5.
Так-же рекомендуем Вам ознакомиться с ГОСТ 13109-97 – О КАЧЕСТВЕ ЭЛЕКТРО ЭНЕРГИИ, п.п 5.5. В этом пункте говорится о несимметрии напряжений (в простонародии “перекос фаз”) характеризующиеся следующими показателями: 1. коэффициентом несимметрии напряжений по обратной последовательности; 2. коэффициентом несимметрии напряжений по нулевой последовательности. Допустимые значения коэффициента несимметрии напряжений равны 2,0 и 4,0 % соответственно.
Это касается всех, кто не доволен низким напряжение в сети, в следствии чего, горение светильников происходит в пол накала, скачками напряжения выражающимися кратковременными вспышками тех-же светильнов. Эти признаки очень часто встречаются в дачных кооперативах, садовых товариществах и деревнях. Если вас тревожат данные проблемы обращайтесь в электролабораторию и мы поможем их решить.
Основным и практически единственным способом проверить и определить перекос фаз является измерение токов на фазных проводниках в ВРУ или распределительных щитах. Данное измерение проводится токовыми клещами, например, наши инженеры пользуются цифровыми клещами токоизмерительными CMP-1. Они точные и очень удобны своим маленьким размером, позволяющим подлезть к любому проводнику в стеснённых условиях. Необходимо при максимально полной нагрузке измерить протекающий ток и сравнить показания. Эти показания не должны отличаться на 15% в ВРУ и на 30% в распределительных щитах.
Внимание: перекос фаз может повлиять на работоспособность бытовой техники и даже вывести её из строя!
Важным параметром фаз является правильное чередование. Соблюдение правильности чередования фаз важно в случаях подключения электродвигателей. При нарушении чередования фаз, двигатель может вращаться в обратную сторону или выйти из строя. Проверить чередование фаз можно прибором TKF-11.
Расчет трехфазной цепи для жилого дома
Вам необходимо сделать трехфазное питание для дома? О том, как это сделать, читайте описание ниже.
Прежде всего, нужно провести расчет трехфазной цепи.
Порядок расчета
1. Симметрично распределить нагрузку на три фазы. Мощность на каждой фазе будет равна мощности трехфазной нагрузки, кратная трем.
2. Рассчитать нагрузку на каждую фазу.
3. В результате, нужно добиться того, чтобы на каждой фазе, в момент полной загрузки сети, была примерно одинаковая мощность.
4. Определить ток на самой загруженной фазе. После этого необходимо проверить, чтобы при максимальной мощности ток был меньше тока срабатывания входного трехфазного автомата.
Расчет нагрузки по фазам
Допустим, у вас имеется трехфазный двигатель мощностью 1500 Вт. Соответственно, на каждую фазу приходится по 500 Вт активной мощности. Предположим, что cos фи=0,8. Полная мощность равна: 500/0,8. Получается, что 625 Вт нужно распределить на каждую фазу.
Кроме двигателя к фазам, вероятно, подключены и другие потребители. Например, кроме 500 Вт подключается освещение на 200 Вт и конвектор на 300 Вт. Все мощности суммируются по горизонтали. Реактивная мощность остается без изменений (если не используются нагрузки с реактивной составляющей).
По теореме Пифагора можно определить реактивную мощность.
Но на практике это довольно сложные расчеты. Поэтому, это рассчитывается приближенно: 625 Вт + 500 Вт = 1150 Вт. Эта сумма получается больше точных расчетов по формуле, но страшного ничего нет. Расчет произведен с небольшим запасом.
На практике для приблизительных расчетов достаточно сложить все полные мощности и по ним определить мощность автомата для требуемой нагрузки.

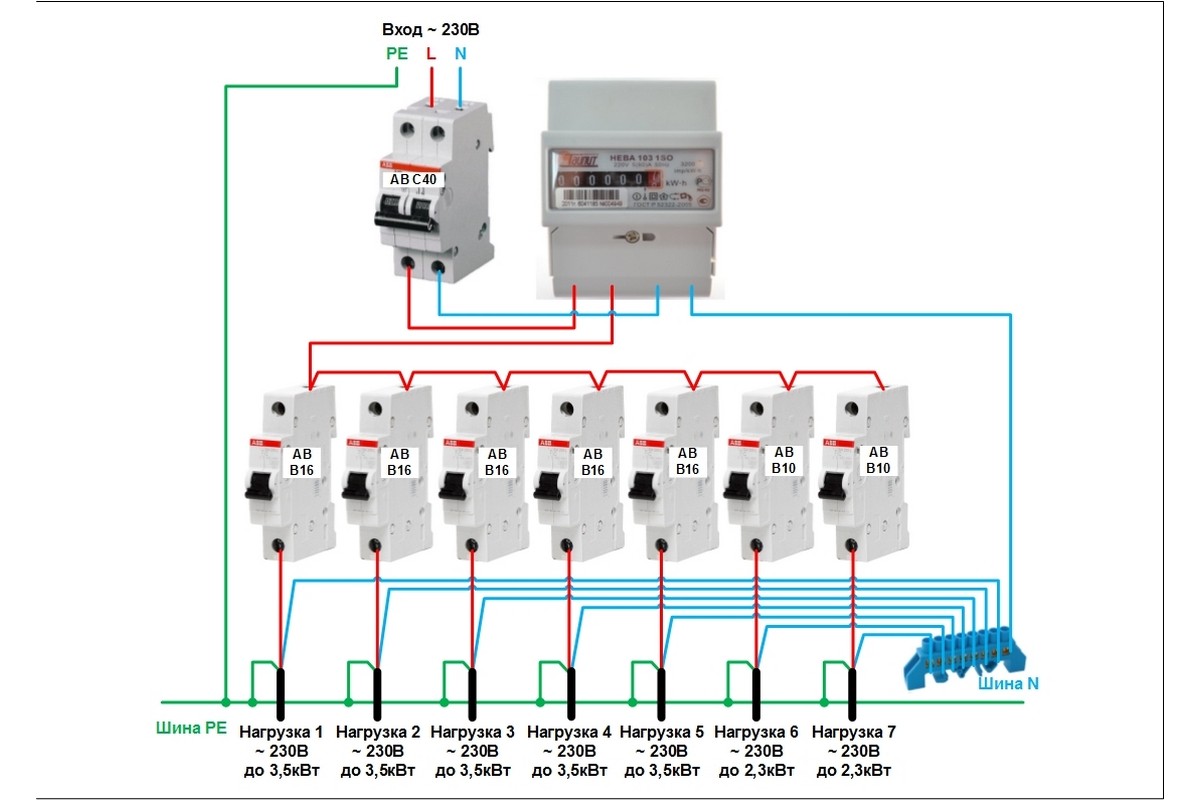

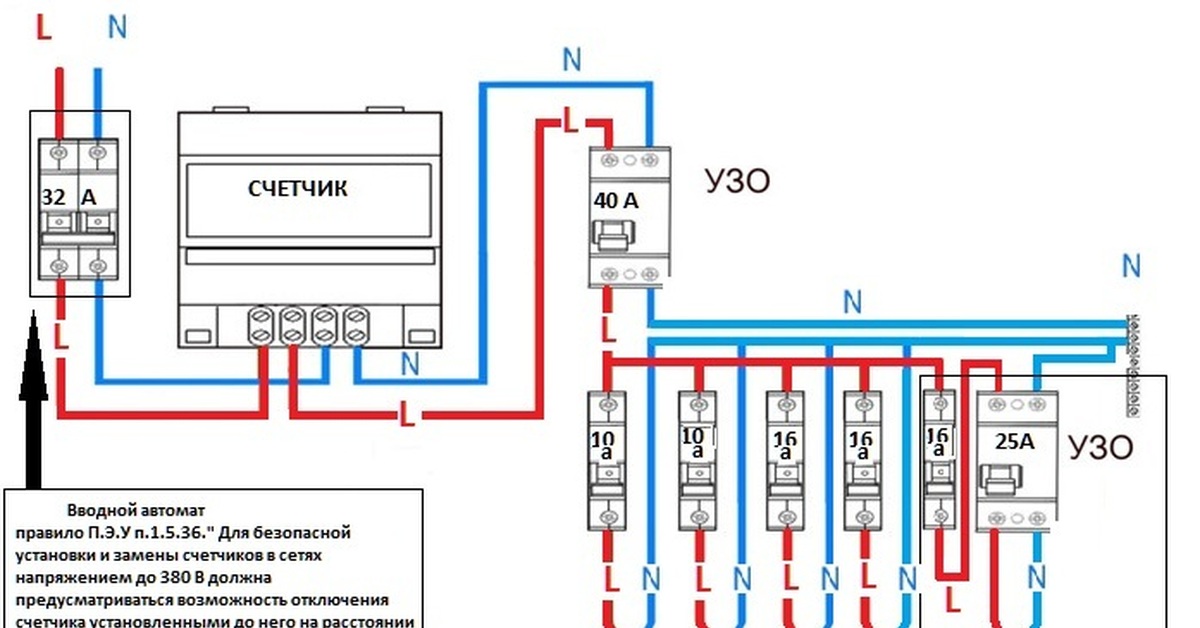

Разводка однофазного щитка
Например, к щиту подключаются — плита (варочная панель) 7,2 кВт; духовой шкаф 4,3 кВт; кухня 5,5 кВт; комната 3,5 кВт; ванная 3,5 кВт; двигатель 3-фазный 1,5 кВт; розетка 3-фазная.
Рассмотрим такую ситуацию: у вас была однофазная сеть и теперь дали разрешение на проведение трехфазной. В этом случае нужно все потребители распределить по фазам.
Самый мощный прибор это варочная панель (плита) 7,2 кВт, которую нужно посадить на первую фазу. На вторую подключить духовой шкаф и комнату. В итоге получается 7,8 кВт. А на третью фазу подключить кухню и ванную комнату. Общая мощность получится 9 кВт. Прибавим еще мощность двигателя, разделив ее на каждую фазу одинаково. В итоге получилось: на первой фазе 7,8 кВт; на второй фазе 9,4 кВт; на третьей — 9,6 кВт. Приблизительно распределили нагрузку по фазам по возможности равномерно. Посмотрим, какой в результате получился щиток.
- Итак, трехфазный щиток состоит из входного автомата и трехфазного счетчика. Далее, на первую фазу подключен автомат 40 Ампер, через который питается плита мощностью 7,2 кВт. Если просуммировать с двигателем, будет 7,8 кВт.
- Ко второй фазе через автомат 25 Ампер подключен духовой шкаф и микроволновая печь. Через второй автомат 16 Ампер подсоединена комната проектной мощностью 3,5 кВт. Общая мощность получилась 8,4 кВт.
- К третьей фазе подключен ДИФ автомат и обычный автомат. Через обычный автомат на 25 Ампер подключена кухня проектной мощностью 5,5 кВт. Через ДИФ автомат подключена ванная комната проектной мощностью 3,5 кВт. Общая мощность на третью фазу получается 9,6 кВт.
Распределение полной мощности двигателя на три фазы по 0,6 кВт:
- первая фаза: 7,2+0,6=7,8 кВт;
- вторая фаза: 4,3+3,5+0,6=8,4 кВт;
- третья фаза: 5,5+3,5+0,6=9,6 кВт.
По всем трем фазам максимальная мощность составляет 9,6 кВт. Если проектная мощность 8,8 кВт и входной автомат на 40 Ампер, а у нас проектная мощность на одной из трех фаз 9,6 кВт, то такой автомат не выдержит нагрузку. Если третью фазу загрузить на полную мощность, то этот автомат отключится. Поэтому, входной автомат нужно ставить на 50 Ампер.
Из этого примера видно, что при небольшом количестве потребителей можно полноценно загрузить трехфазную цепь. Иногда возникает необходимость подключить кондиционеры, электрический теплый пол и другие потребители высокой мощности.
Прежде чем покупать электрическое оборудование, надо рассчитать потребляемую мощность. Потянет ли входной автомат и разрешенный лимит по току на электроснабжение дома?
После подсчета всех нагрузок по фазам можно определить, какой мощности нужен входной автомат. Узнать в энергосбыте, какой резерв по току вам дадут. Возможно, разрешение дадут только на 25 Ампер. Придется покупать приборы из расчета на эти 25 Ампер. На фазу дается только 5,5 кВт.
В этом случае, что делать с электроплитой на 7,2 кВт? Современные электроплиты и варочные панели имеют подключение к двухфазной цепи, а иногда и к трехфазной. Кроме земляного и нулевого вывода имеется L1 и L2 (иногда L1, L2, L3). В первом случае для подключения двухфазной цепи, а во втором – подключение трехфазной цепи. Такие мощные нагрузки предусмотрены специально, чтобы можно было их распределить.
Когда делаете проект и запрашиваете проектную мощность, пытайтесь получить разрешение на мощность с запасом.
Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта , буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Перекос фаз в частном доме: причины и устранение

Электричество – это выдающееся открытие, которое делает нашу жизнь комфортной. Благодаря этому изобретению, жить стало намного проще. Электричество неотъемлемая часть нашего проживания, оно освещает помещение в ночное время, на нем мы готовим еду, оно обогревает наши дома. Электрические сети иногда выходят из строя, или в их работе возникают некоторые трудности связанные с конструктивными особенностями.

Схема электрической сети частного дома

Одной из часто встречающихся проблем является перекос дома электрических фаз.

Вернуться к оглавлению

Содержание материала

Параметры сети и понятие, перекос фаз

Представьте весы с коромыслом, на середину которого положен небольшой шарик. Пока он находится в неподвижном состоянии, весы уравновешены. Стоит шарику покатиться, весы теряют равновесие и чем ближе предмет к краю плеча, тем сложнее их уравновесить. Вот и трехфазная сеть, чем- то похожа на весы, только здесь присутствует три плеча, по которым катится электричество и куда оно пойдет при перекосе, определить невозможно. В итоге перекос фаз – изменение параметров в сети приводит к аварийным ситуациям. Как бороться с этим явлением, и почему оно происходит? В видео рассказывается о явлении перекоса фаз.

Вернуться к оглавлению

Причины перекоса

Авария, которая напрямую влияет на перекос фаз – обрыв нуля, так как именно этот провод играет роль баланса в трехфазной сети. Как известно, при надлежащей работе сети из трех фаз напряжение в обоих фазных проводах составляет 220В.

Как только обрывается нуль, его функцию начинает выполнять самый малонагруженный фазный провод, напряжение падает до 127В.

Второй фазный провод начинает выдавать 380В – как вы думаете, что в этом случае происходит с бытовой техникой в доме? Конечно, она начинает выходить из строя, сильно пострадает та техника, которая находится на самом конце сети. Тем более что не все автоматы отключаются сразу. В такой ситуации приборы могут воспламениться, как и проводка. Как видим, обрыв нуля в сети вызывает непоправимые последствия, которые опасны для человека, так как отсутствие заземления может привести к поражению током, при включенных приборах.

Схема работы перекоса фаз в трехфазной сети

Еще одной причиной перекоса считается неправильное распределение напряжения в частном доме с трехфазной сетью. Например, бытовая техника, которая потребляет много энергии, сгруппирована в одном месте, и все они включены в одну розетку, а все остальные свободна. И если провести исследования сети, то на свободной фазе напряжение будет гораздо больше, чем на загруженной. Конечно, автоматы могут прекратить подачу электричества в перегруженную сеть, просто отключив фазную сеть.

Но давайте представим такую ситуацию, что автомат заклинило. Что может произойти? Перегрев проводки, деформация и возгорание, так что даже без обрыва нуля, может случиться перекос. Избежать этого просто – достаточно правильно распределить приборы, потребляющие электричество.

Схема трехфазного подключения частного домаВернуться к оглавлению

Как защитится от перекоса

Хороший электрик может не только грамотно смонтировать электроснабжение в доме, но и правильно распределит приборы, потребляющие электричество, даст подробные рекомендации и предупредит, что будет, если их не соблюдать. Есть несколько способов избежать перекоса:

Правильное составление проекта, и грамотное прогнозирования. Распределение нагрузки на каждый провод, который участвует в электропитании дома;
Использовать стабилизаторы сети – специальные приборы, которые будут контролировать нагрузку. Особенно это актуально для больших объектов;
Если происходят постоянные перекосы, то можно изменить схему в сети, смонтированной ранее, особенно если были выявлены существенные ошибки;
Изменение мощности.

Для промышленных объектов существуют другие способы уравнивания нагрузки на фазы, которые не стоит рассматривать в данной статье. И как мы уже выяснили, что грамотно составленный проект не может полностью гарантировать правильное распределение нагрузки на фазы. Стоит отметить, что в течение суток нагрузка в сети меняется неоднократно, так как электроэнергия живет вместе с жильцами дома и часто отходит от нормативов.

Вывод – прежде чем монтировать электричество у себя дома, нужно продумать всю нагрузку, которая будет на нее оказываться, для предотвращения перекоса. Если вы планируете купить мощную варочную панель, и духовой шкаф такой же мощности, то лучше предусмотреть отдельные провода и для одного и для другого.

Схема электропроводки в доме

То же относится и к стиральной машине. Не стоит забывать о надворных постройках, будь то гараж, баня, или летняя кухня, там могут использоваться приборы, которые нужно учитывать.

Вернуться к оглавлению

Для чего нужны знания о перекосе

Когда произошла авария из-за перекоса, уже ничего не поделаешь, придется исправлять ситуацию. Но знать о признаках нестабильности в сети стоит знать каждому обывателю. Есть признаки, понимание которых поможет рассказать об аварийной ситуации. Как только замечены сильные перепады напряжения, конечно в этой ситуации токи будут изменчивы, но нестабильное напряжение – признак, на котором основан перекос. Как только вы заметите признаки перекоса (об обрыве нейтрали мы сейчас не говорим, так как эта авария видна практически сразу), рассмотрим большую нагрузку на одну фазу.

Подключение реле контроля напряжения

Как только замечены признаки нестабильности, срочно обесточьте сеть, и выньте все приборы из розеток, иначе исправить ситуацию не получится. На что нужно обратить внимание:

Самыми чувствительными источниками света, которые реагируют на перепады в сети, являются энергосберегающие светильники и лампы дневного света, как только вы заметите мерцание этих источников света, сразу нужно принимать меры;
Обычные лампочки – мигание изменение света в тусклую или яркую сторону. Как только началось подобное мигание, срочно выключайте рубильник ввода, и выясняйте в чем причина. Так как это говорит о сильном перекосе;
Если приборы перестали работать, например, отключается утюг, не включается телевизор или микроволновка, все это говорит о том, что в сети недостаточно напряжения. Обычно автоматы могут не среагировать моментально, но эти признаки должны вас насторожить;
Автоматические рубильники защищающие электрическую сеть от скачков напряжения
Подошли к выключателю, чтобы включить свет и обнаружили, что он нагрелся – это тревожный признак, при этом мигания лампочки можно и не заметить;
Искрение розетки при включении вилки, потрескивание или пощелкивание в розетке стоит не включать в розетку приборы – искрение признак обрыва нуля;
Если автоматы защиты выключаются без видимых к тому причин, это, признак аварии, и стоит обратиться в специальные службы для их устранения. Когда отключаются автоматы, ваши приборы останутся целыми пока не включится резервное электроснабжение дома, но не стоит на этом успокаиваться, так как последствия могут быть непоправимые и трудно устранимые;
Щелчки в щитке, говорят о том, что авария произошла на линии, и не следует, войдя в дом включать свет – лампочку может просто разорвать и поранить вас. Схема для подключения трехфазного стабилизатора напряжения
Срочно вызывайте аварийную службу, не лезьте в щиток самостоятельно – это опасно для жизни. Можно дойти до соседей и узнать, что происходит со светом у них.

Современный рынок предлагает обывателям специальный счетчик, в котором встроен индикатор, способный в режиме реального времени контролировать и показывать напряжение в сети. Если купить и установить такой измерительный прибор вам не под силу, то стоит купить небольшой индикатор, которым можно при необходимости произвести замеры. Оптимальным решением может стать стабилизатор для частных строений, который устанавливается на входе тока в дом. Он не только покажет напряжение сети, но и сделает ток стабильным.

Вернуться к оглавлению

В заключении

Как понятно из статьи, в ваших силах заметить перекос в сети вашего дома. Конечно, если авария произошла на линии, то можно предъявить энергетикам претензию об испорченных приборах и понесенных убытков, но не стоит обольщаться и рассчитывать на возмещение. Оговорок в законе очень много и навсегда они направлены на защиту прав обывателя. В случае если перекос фаз произошел из-за неправильной нагрузки у вас дома, то тогда вся ответственность лежит только на вас. Если ваши бытовые приборы начали вести себя неадекватно, тем более одновременно – стоит насторожиться. Отключите ток в сети, и попробуйте оценить ситуацию, если вы от этого далеки – вызывайте бригаду электриков, которые смогут устранить неполадки.

Распределение электропроводки на группы в щетке

В каждой современной квартире, загородном доме или коттедже установлены бытовые приборы и инженерное оборудование, потребляющее большое количество электроэнергии. В науке об электрических явлениях, о применении электричества для практических целей принято называть таких потребителей нагрузками. Поможет повысить удобство эксплуатации электросети грамотное разделение по группам электропроводки в квартире при вводном напряжении 380 или 220 вольт.

Разделение электропроводки на группы

Из-за использования в жилье большого количества таких электроприборов как стиральных машин, кондиционеров, бойлеров, различной аудио и видео техники возросла нагрузка на современную электропроводку. Кухонное помещение занимает первое место в доме по сосредоточению бытовых приборов – электроплита, холодильник, микроволновка, посудомойка, пароварка, электрический чайник и множество дополнительной техники, которая потребляет большое количество электроэнергии.

Например, трехфазный ввод (380 В) и чтобы избежать на нем перегрузки, все фазы должны быть равномерно распределены. В противном случае напряжение на фазных проводах будут различаться между собой в большую или меньшую сторону. В случае, когда имеется однофазное питание равное 220 В при перепадах напряжения в пределах от 150 до 280 В может привести к поломке электроприборов.

Также при такой работе происходит увеличение потребления электроэнергии у техники, которая не защищена от перепадов напряжения в сети. Поэтому очень важно грамотно распределить нагрузки по фазам.

Распределение нагрузки в щетке 380 вольт в загородном доме

Для распределения нагрузки и обеспечения защиты и безопасности при эксплуатации электропроводка делится на группы. Такой способ позволит раздельно управлять подачей тока отдельных приборов или совокупностью электро потребителей. Этот метод удобен при проведении ремонтных работ, так как можно отключать нужную группу электропитания. При различных аварийных ситуациях – затопили соседи, был неудачно забит гвоздь в стену, который повредил проводку. Отключив аварийный блок, можно продолжать пользоваться остальными линиями.

Рекомендации по разделению:

Распределение по фазам при 380 вольтовом распределения автомата тов

Крупные бытовые приборы, которые выступаю в роли мощных энергопотребителей, устанавливаются отдельно с монтажом защитного автомата в распределительном боксе. Такой техникой является электрическая плита, электрическая духовка, электрочайник, водонагревающее устройство, кондиционер, стиральная машина.
Группа розеток, каждое помещение гостиную, спальню, детскую, кабинет рекомендуется изготовить индивидуальными блоками.
Кухня является очень загруженной частью любого жилья, где розетки также следует сделать раздельно.
Система освещения делается индивидуальным блоком, по возможности лучше сделать и освещение каждой комнаты по отдельности.
Санитарный узел, который входит в пункт самых опасных помещений по системе электробезопасности, где имеется повышенная влажность, также должен быть выполнен отдельной группой.

Перед тем как начать разделение электропроводки на группы, следует составить план помещения с нанесенными местами расположения розеток и мощных бытовых приборов, светильников, выключателей. Зная заранее, какие места подключения электротехники будут задействованы, можно избежать в дальнейшем переделки проводки.

Схема разграничение фаз в щетке 380 вольт в квартире

Совокупность розеток и осветительных приборов рассчитывается из электрической нагрузки для этого ряда. В случае, когда мощность всех подключаемых агрегатов превышает норму допустимую для этой системы, блок разделяется на два или при надобности большее количество линий.

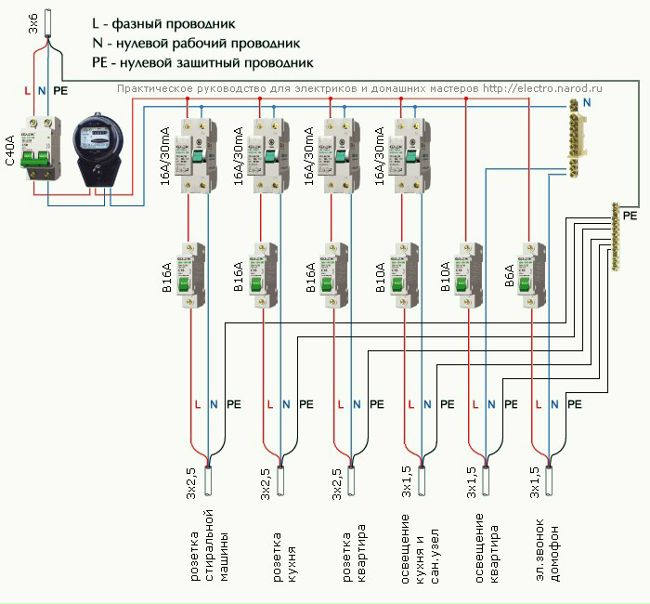

Схема подключения автоматов при вводном напряжении 220 в

В комнатах с повышенным уровнем влажности устанавливается дифференциальная защита на утечку тока 10 мА. Наиболее подходящие приборы для установки – автоматический выключатель в комплексе с УЗО или комплексный защитный аппарат, выполняющий защитные функции двух аппаратов. Позволит защитить питаемую цепь от перегрузок, токов короткого замыкания такие сочетания кабелей с автоматами:

Для прочих линий монтируется дифференциальная защитная система на ток утечки 30 мА.
Освещение выполняется кабелем с сечением 3х1.5 мм2, защита автоматом 10 А.
Розетки лучше выполнить кабелем 3х2.5 мм2 и защитой автоматического выключателя 16 ампер.
Потребители с мощностью более 3.5 кВт – электродуховки, электроплиты должны подключаться напрямую к электрокабелю с установкой автоматического выключателя нужного номинала.

Калькулятором онлайн, произвести расчет сечения провода.

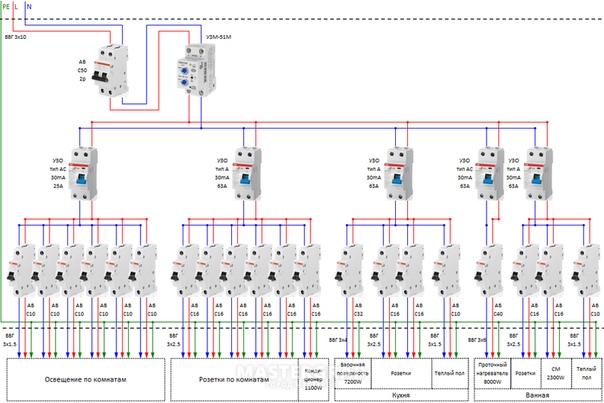

Схема распределения нагрузки в квартире с подводом 220 вольт в квартире

Выбирать автоматы защиты и сечение, питающие провода следует по более загруженной фазе. Неравномерное распределение загрузки фаз и неучтенные асимметрии в распределении нагрузки тока, приводит к серьезным погрешностям при выборе сечений проводов, что приводит к перегрузке электрической системы – перегрев, поломка, риск воспламенения. При покупке электрокабеля, рекомендуется выбирать провода с показателями пожарной безопасности.

Подробно, о монтаже щитка квартиры.

Способ расчета электрической мощности

Для распределение по группам электропроводки при проектировки электрических сетевых схем в квартирах, загородных домах, коттеджах, дачах и прочих объектов небольшого размера, у которых напряжение не превосходит 15-25 единиц. Применяется элементарный и эффективный метод расчета при помощи таблиц MicrosoftExcel. В сводку следует внести такие сведения:

название нагрузки;
мощность напряжения;
количество нагрузок;
показатель мощности, которая используется;
соотношение спроса;
значение cos

После внесения всех данных система автоматически пересчитает расчетную электроэнергию и расчетную мощность.

Простые правила, которые рекомендуется соблюдать при заполнении таблицы:

Вписывать нужно перечень нагрузок, присутствующих на объекте либо приборов, которые планируются установиться. Грамотность составления таблицы зависит от тщательного подбора и показателей данных, которые заносятся в таблицу.
Принцип создания таблицы не сложный – все нагрузки жилого помещения следует собрать в группы, электрическая мощность рассчитывается по каждой группе отдельно. По такому методу мощность будет проще распределить по фазам.
Все показатели для расчета таблицы, нужно взять из паспортных данных агрегатов.
Важно учитывать разницу между распределением токов в однофазной и 3-х фазных нагрузках. Однофазная нагрузка соответственно нагружает одну фазу, в 3-х фазной нагрузке токи распределяются равномерно по трем фазам. Исключением являются показатель использования мощности и показатель спроса.

Расчет однофазного и трехфазного напряжения производится по разным формулам.

Формула для однофазной нагрузки: I=W*1000/U/N,

где I – ток нагрузки А.

W – показатель мощности электроприбора кВт.

U – напряжение фазы 220 V.

N – число приборов, которые входят в группу.

Формула для 3-х фазной нагрузки: I=W*1000/(U*1,74),

где I – ток нагрузки А.

W – мощность электронного агрегата кВт.

U – линейное напряжение 380 V.

Таблица расчета необходимого сечения провода в зависимости от нагрузки

Сечение кабеля, мм²	Открытая проводка						Прокладка в каналах
	Медная			Алюминиевая			Медная			Алюминиевая
	Ток	Мощность, кВт		Ток	Мощность, кВт		Ток	Мощность, кВт		Ток	Мощность, кВт
	А	220В	380В	А	220В	380В	А	220В	380В	А	220В	380В
0,5	11	2,4	–	–	–		–	–	–	–	–	–
0,75	15	3,3	–	–	–		–	–	–	–	–	–
1,0	17	3,7	6,4	–	–		14	3,0	5,3	–	–	–
1,5	23	5,0	8,7	–	–		15	3,3	5,7	–	–	–
2,0	26	5,7	9,8	21	4,6	7,9	19	4,1	7,2	14,0	3,0	5,3
2,5	30	6,6	11,0	24	5,2	9,1	21	4,6	7,9	16,0	3,5	6,0
4,0	41	9,0	15,0	32	7,0	12,0	27	5,9	10,0	21,0	4,6	7,9
6,0	50	11,0	19,0	39	8,5	14,0	34	7,4	12,0	26,0	5,7	9,8
10,0	80	17,0	30,0	60	13,0	22,0	50	11,0	19,0	38,0	8,3	14,0
16,0	100	22,0	38,0	75	16,0	28,0	80	17,0	30,0	55,0	12,0	20,0
25,0	140	30,0	53,0	105	23,0	39,0	100	22,0	38,0	65,0	14,0	24,0
35,0	170	37,0	64,0	130	28,0	49,0	135	29,0	51,0	75,0	16,0	28,0

Таблица мощности, тока и сечения кабельно-проводниковых материалов

Сечение токопроводящей жилы, мм	МЕДЬ
	Напряжение,220 В		Напряжение, 380 В
	ток, А	мощность, кВт	ток, А	мощность, кВт
1,5	19	4,1	16	10,5
2,5	27	5,9	25	16,5
4	38	8,3	30	19,8
6	46	10,1	40	26,4
10	70	15,4	50	33,0
16	85	18,7	75	49,5
25	115	25,3	90	59,4
35	135	29,7	115	75,9
50	175	38,5	145	95,7
70	215	47,3	180	118,8
95	260	57,2	220	145,2
120	300	66,0	260	171,6

Заключение

Процесс разделения электрической проводки на блоки позволит распределить энергию и при этом обеспечить безопасную эксплуатацию. Следует сделать расчет нагрузки тока для совокупности розеток и освещения, при необходимости разделить блок на 2 или большее количество. В связи с разделением электропроводки на группы понадобится большой электрический щит на 24 или 36 расчетных модулей. Дополнительно воспользуйтесь калькулятором расчета сечения провода.

Видео:

Как правильно распределить нагрузку по фазам

Вам необходимо сделать трехфазное питание для дома? О том, как это сделать, читайте описание ниже.

Прежде всего, нужно провести расчет трехфазной цепи.

Порядок расчета

1. Симметрично распределить нагрузку на три фазы. Мощность на каждой фазе будет равна мощности трехфазной нагрузки, кратная трем.

2. Рассчитать нагрузку на каждую фазу.

3. В результате, нужно добиться того, чтобы на каждой фазе, в момент полной загрузки сети, была примерно одинаковая мощность.

4. Определить ток на самой загруженной фазе. После этого необходимо проверить, чтобы при максимальной мощности ток был меньше тока срабатывания входного трехфазного автомата.

Расчет нагрузки по фазам

По теореме Пифагора можно определить реактивную мощность.

Разводка однофазного щитка

Итак, трехфазный щиток состоит из входного автомата и трехфазного счетчика. Далее, на первую фазу подключен автомат 40 Ампер, через который питается плита мощностью 7,2 кВт. Если просуммировать с двигателем, будет 7,8 кВт.
Ко второй фазе через автомат 25 Ампер подключен духовой шкаф и микроволновая печь. Через второй автомат 16 Ампер подсоединена комната проектной мощностью 3,5 кВт. Общая мощность получилась 8,4 кВт.
К третьей фазе подключен ДИФ автомат и обычный автомат. Через обычный автомат на 25 Ампер подключена кухня проектной мощностью 5,5 кВт. Через ДИФ автомат подключена ванная комната проектной мощностью 3,5 кВт. Общая мощность на третью фазу получается 9,6 кВт.

Распределение полной мощности двигателя на три фазы по 0,6 кВт:

первая фаза: 7,2+0,6=7,8 кВт;
вторая фаза: 4,3+3,5+0,6=8,4 кВт;
третья фаза: 5,5+3,5+0,6=9,6 кВт.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта , буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Разделение электропроводки на группы

Распределение нагрузки в щетке 380 вольт в загородном доме

Рекомендации по разделению:

Распределение по фазам при 380 вольтовом распределения автомата тов

Крупные бытовые приборы, которые выступаю в роли мощных энергопотребителей, устанавливаются отдельно с монтажом защитного автомата в распределительном боксе. Такой техникой является электрическая плита, электрическая духовка, электрочайник, водонагревающее устройство, кондиционер, стиральная машина.
Группа розеток, каждое помещение гостиную, спальню, детскую, кабинет рекомендуется изготовить индивидуальными блоками.
Кухня является очень загруженной частью любого жилья, где розетки также следует сделать раздельно.
Система освещения делается индивидуальным блоком, по возможности лучше сделать и освещение каждой комнаты по отдельности.
Санитарный узел, который входит в пункт самых опасных помещений по системе электробезопасности, где имеется повышенная влажность, также должен быть выполнен отдельной группой.

Схема разграничение фаз в щетке 380 вольт в квартире

Схема подключения автоматов при вводном напряжении 220 в

Для прочих линий монтируется дифференциальная защитная система на ток утечки 30 мА.
Освещение выполняется кабелем с сечением 3х1.5 мм2, защита автоматом 10 А.
Розетки лучше выполнить кабелем 3х2.5 мм2 и защитой автоматического выключателя 16 ампер.
Потребители с мощностью более 3.5 кВт – электродуховки, электроплиты должны подключаться напрямую к электрокабелю с установкой автоматического выключателя нужного номинала.

Схема распределения нагрузки в квартире с подводом 220 вольт в квартире

Способ расчета электрической мощности

название нагрузки;
мощность напряжения;
количество нагрузок;
показатель мощности, которая используется;
соотношение спроса;
значение cos

Простые правила, которые рекомендуется соблюдать при заполнении таблицы:

Вписывать нужно перечень нагрузок, присутствующих на объекте либо приборов, которые планируются установиться. Грамотность составления таблицы зависит от тщательного подбора и показателей данных, которые заносятся в таблицу.
Принцип создания таблицы не сложный – все нагрузки жилого помещения следует собрать в группы, электрическая мощность рассчитывается по каждой группе отдельно. По такому методу мощность будет проще распределить по фазам.
Все показатели для расчета таблицы, нужно взять из паспортных данных агрегатов.
Важно учитывать разницу между распределением токов в однофазной и 3-х фазных нагрузках. Однофазная нагрузка соответственно нагружает одну фазу, в 3-х фазной нагрузке токи распределяются равномерно по трем фазам. Исключением являются показатель использования мощности и показатель спроса.

Расчет однофазного и трехфазного напряжения производится по разным формулам.

Формула для однофазной нагрузки: I=W*1000/U/N,

где I – ток нагрузки А.

W – показатель мощности электроприбора кВт.

U – напряжение фазы 220 V.

N – число приборов, которые входят в группу.

Формула для 3-х фазной нагрузки: I=W*1000/(U*1,74),

Распределительное устройство – однофазное и трехфазное распределительное оборудование

Когда электроэнергия распределяется в точку ее использования, она обычно бывает однофазным или трехфазным переменным. ток (AC) напряжение. Однофазное переменное напряжение распределяется по жилым домам. и небольшие коммерческие здания. Обычно трехфазное переменное напряжение составляет распространяется на промышленные предприятия и крупные коммерческие здания. Таким образом основные типы систем распределения электроэнергии – жилые (однофазные) и промышленные или коммерческие (трехфазные).

Важный аспект как однофазного, так и трехфазного распределения системы заземления. Два способа заземления, системное заземление и оборудование заземление, будет обсуждаться в этом разделе, наряду с замыканием на землю. защитная экипировка.

ТЕРМИНОЛОГИЯ

В этом разделе (Раздел 10) однофазное и трехфазное распределение электроэнергии системы обсуждаются. Изучив этот раздел, вы должны иметь понимание следующих терминов:

Жилой район
Коммерческое распространение
Промышленное распределение
Однофазная двухпроводная распределительная система
Однофазная трехпроводная распределительная система
Горячая линия
нейтральный
Системное заземление
Наземное оборудование
Идентификация цвета изоляции
Подключение трехфазного трансформатора треугольник-треугольник
Подключение трехфазного трансформатора треугольником
Подключение трехфазного трансформатора “звезда-звезда”
Подключение трехфазного трансформатора звезда-треугольник
Подключение трехфазного трансформатора с открытым треугольником
Трехфазная трехпроводная система распределения
Трехфазный, трехпроводной, с нейтралью
Трехфазная, четырехпроводная система распределения
«Дикая» фаза
Электрод заземления
Прерыватель замыкания на землю (GFI)
Защита тела от рук
Национальный электротехнический кодекс (NEC)
Электротехническая инспекция
Падение напряжения в параллельной цепи
Филиал цепи
Заземляющий провод
Кабель в неметаллической оболочке (NMC)
Кабель в металлической оболочке
Жесткий трубопровод
Электрические металлические трубки (EMT)

ОДНОФАЗНЫЕ СИСТЕМЫ

Большая часть электроэнергии, производимой на электростанциях, производится как трехфазное переменное напряжение.Электроэнергия также передается в форма трехфазного напряжения по магистральным линиям электропередачи.

По назначению трехфазное напряжение может быть изменено на три отдельных однофазные напряжения для распределения по жилым помещениям.

Хотя однофазные системы используются в основном для электроснабжения жилых помещений. системы распределения, есть некоторые промышленные и коммерческие применения однофазных систем.Однофазное распределение мощности обычно возникает от трехфазных линий электропередач, поэтому системы электроснабжения способны питания как трехфазных, так и однофазных нагрузок от одной и той же мощности линии. ИНЖИР. 1 показана типовая система распределения энергии от силовой станции (источника) на различные однофазные и трехфазные нагрузки, которые подключены к системе.

РИС. 1. Типовая система распределения электроэнергии.

РИС.2. Однофазные системы распределения электроэнергии: (A) Однофазные, двухпроводная система, (B) Однофазная трехпроводная система (взятая из двух горячие линии), (C) Однофазная, трехпроводная система (взятая от одной горячей линия и одна заземленная нейтраль).

Однофазные системы могут быть двух основных типов – однофазные двухпроводные. системы или однофазные трехпроводные системы. Однофазный двухпроводной система показана на фиг. 2А (верхняя диаграмма). Эта система использует 10 кВ Трансформатор, вторичная обмотка которого выдает одно однофазное напряжение, например, 120 или 240 вольт.Эта система имеет одну горячую линию и одну нейтральную линия.

В бытовых распределительных системах этот тип чаще всего использовался несколько лет назад обеспечивали работу при напряжении 120 вольт. Однако, поскольку мощность прибора требования возросли, необходимость в системе с двумя напряжениями стала очевидной.

Для удовлетворения спроса на увеличение мощности в жилых домах однофазные трехпроводные система сейчас используется. Домашний служебный вход может быть запитан напряжением 120/240 вольт. энергии методами, показанными на фиг. 2B и 10 2C (в центре и внизу диаграммы).Каждая из этих систем получена от трехфазного источника питания. линия. Однофазная трехпроводная система имеет две горячие линии и нейтраль. линия. Горячие линии, изоляция которых обычно черная и красная, подключен к внешним выводам вторичных обмоток трансформатора. Нейтральная линия (белый изолированный провод) подключается к центральному отводу. распределительного трансформатора. Таким образом, с нейтрального на любую горячую линию, Может быть получено 120 вольт для освещения и требований малой мощности.

По горячим линиям подается 240 вольт для повышенных требований к мощности.

Таким образом, текущая потребность в крупномасштабном энергоемком оборудовании сокращается вдвое, поскольку используется 240 вольт, а не 120 вольт. Либо однофазная двухпроводная или однофазная трехпроводная система может использоваться для подачи однофазного питания для промышленного или коммерческого использования. Однако эти однофазные системы в основном предназначены для бытового электроснабжения. распределение.

ТРЕХФАЗНЫЕ СИСТЕМЫ

Поскольку промышленные предприятия и коммерческие здания используют преимущественно трехфазное питание, они полагаются на трехфазные распределительные системы для подачи этой энергии. Большие трехфазные распределительные трансформаторы обычно располагаются на подстанциях. прилегающие к промышленным предприятиям или коммерческим зданиям.

Их цель состоит в том, чтобы подавать надлежащее напряжение переменного тока для соответствия необходимым требованиям. требования к нагрузке.Напряжения переменного тока, которые передаются в распределительную подстанции находятся под высоким напряжением, которое необходимо понизить на три фазы. трансформаторы.

РИС. 3. Основные способы подключения трехфазного трансформатора: (A) соединение дельта-треугольник, (B) соединение треугольник-звезда, (C) соединение звезда-звезда соединение, (D) соединение звезда-треугольник и (E) соединение разомкнутый треугольник.

Подключение трехфазного трансформатора

Есть пять способов, которыми первичная и вторичная обмотки могут быть подключены трехфазные трансформаторы.Это дельта-дельта, соединения по схеме “треугольник”, “звезда-звезда”, “звезда-треугольник” и “открытый треугольник”. Эти основные методы проиллюстрированы на фиг. 3. Соединение дельта-дельта. (Рис. 3A) используется для некоторых приложений с более низким напряжением.

Метод «треугольник-звезда» (фиг. 3B) обычно используется для повышения напряжения, поскольку вольт-амперная характеристика вторичной обмотки, соединенной звездой, с присущим ему повышающим фактором в 1,73 раза. Соединение звезда-звезда фиг.3C обычно не используется, в то время как метод звезда-дельта (фиг. 3D) можно выгодно использовать для понижения напряжения. Открытая дельта соединение (фиг. 3E) используется в случае повреждения одной обмотки трансформатора, или выведен из эксплуатации. Трансформатор по-прежнему будет трехфазным. мощность, но при меньшем токе и мощности. Эта связь может также желательно, когда полная мощность трех трансформаторов не нужно на потом.Два идентичных однофазных трансформатора могут использоваться для подачи питания на нагрузку до третьего трансформатор необходим для удовлетворения повышенных требований к нагрузке.

Типы трехфазных систем

Трехфазные системы распределения электроэнергии, обеспечивающие питание промышленных и коммерческие здания, классифицируются по количеству фаз и количество необходимых проводов. Эти системы, показанные на фиг. 4, являются трехфазная трехпроводная система, трехфазная трехпроводная система с нейтраль и трехфазная четырехпроводная система.Подключение первичной обмотки здесь не рассматривается. Трехфазная трехпроводная система, показанная на ИНЖИР. 4A, может использоваться для питания нагрузки двигателя 240 или 480 вольт. Его основным недостатком является то, что он подает только один вольт, так как только К нагрузке подведены три горячие линии.

Обычный код цвета изоляции для этих трех горячих линий – черный, красный или синий, как указано в NEC.

РИС. 4. Промышленные системы распределения электроэнергии: (A) трехфазные, трехпроводные. система, (B) трехфазная, трехпроводная система с нейтралью, (C) трехфазная, четырехпроводная система.

Недостатком трехфазной трехпроводной системы может быть частично за счет добавления одной обмотки с центральным отводом, как показано в трехфазном трехпроводная система с нейтралью, показанная на фиг. 4Б. Эта система может использоваться как питание на 120/240 вольт или 240/480 вольт. Если предположить, что это используется для питания 120/240 вольт, напряжение от горячей линии в точке 1 и горячая линия в точке 2 к нейтрали будет 120 вольт, потому что обмотки с центральным отводом.

Однако 240 вольт по-прежнему будет доступно на любых двух горячих линиях. Нейтральный провод имеет цветовую маркировку с белой или серой изоляцией. В Недостатком этой системы является то, что при замене проводки она можно подключить нагрузку 120 В между нейтралью и точкой 3 (иногда называемая «дикой» фазой). Напряжение присутствует здесь будет комбинация трехфазных напряжений между точками 1 и 4 и пункты 1 и 3.Это будет напряжение более 300 вольт! Хотя существует ситуация “дикой фазы”, эта система способен питать как нагрузки большой мощности, так и нагрузки низкого напряжения, например, используются для освещения и небольшого оборудования.

Наиболее широко используемой трехфазной системой распределения электроэнергии является трехфазная четырехпроводная система. Эта система, показанная на фиг. 4C, обычно поставляет 120/208 вольт и 277/480 вольт для требований промышленной или коммерческой нагрузки.Здесь проиллюстрирована система на 120/208 вольт. От нейтрального до любого горячего линии, можно получить 120 вольт для освещения и маломощных нагрузок. Через любые две горячие линии, 208 вольт для питания двигателей или других высокомощные нагрузки. Самая популярная система для промышленных и коммерческих Распределение питания – это система на 277/408 В, которая способна обеспечить как трехфазные, так и однофазные нагрузки. Система 240/416 вольт иногда используется для промышленных нагрузок, в то время как система на 120/208 вольт часто используется для подземного распространения в городских районах.Обратите внимание, что эта система на основе характеристик напряжения трехфазного соединения звездой, и что соотношение VL = VP × 1,73 существует для каждого приложения. этой системы.

ЗАЗЕМЛЕНИЕ РАСПРЕДЕЛИТЕЛЬНЫХ СИСТЕМ

Концепция заземления в системе распределения электроэнергии очень важно. Системы распределения должны иметь непрерывную бесперебойную работу. основания. Если заземленный провод разомкнут, земля больше не функциональный.В условиях открытого грунта могут возникнуть серьезные проблемы с безопасностью. и вызвать ненормальную работу системы.

Распределительные системы должны быть заземлены на подстанциях, а в конце линий электропередачи до подачи питания на нагрузку. Заземление необходим на подстанциях для безопасности населения и энергетики обслуживающий персонал компании. Заземление также дает точки для соединения нейтрали трансформатора для заземления оборудования. Безопасность и оборудование Основания будут рассмотрены более подробно позже.

На подстанциях все внешние металлические части должны быть заземлены, а все трансформатор, автоматический выключатель и корпуса переключателей должны быть заземлены. А также металлические заборы и любой другой металл, входящий в состав подстанции. конструкция должна быть заземлена. Заземление гарантирует, что любой человек, который прикосновение к любой из металлических частей не вызовет поражения электрическим током. Следовательно, если высоковольтная линия соприкоснется с любым из заземленные части, система будет открыта защитным оборудованием.Таким образом, опасность появления высоких напряжений на подстанциях существенно снижается. заземлением. Фактическое заземление выполняется сваркой, пайкой, или привинчивание проводника к металлическому стержню или стержню, который затем физически помещен в землю. Это стержневое устройство называется заземляющим электродом. Правильные методы заземления необходимы для безопасности, а также для производительность схемы. Есть два типа заземления: (1) заземление системы, и (2) заземление оборудования.Другой важный фактор заземления – это замыкание на землю. защитная экипировка.

ЗАЗЕМЛЕНИЕ СИСТЕМЫ

Заземление системы включает в себя фактическое заземление токоведущей проводник (обычно называемый нейтралью) системы распределения электроэнергии.

Трехфазные системы могут быть звездообразными или треугольными. Звездообразная система имеет очевидное преимущество перед дельта-системой, так как по одной стороне каждого фазная обмотка подключена к земле.Мы определим землю как ориентир точка нулевого напряжения, которая обычно является фактическим подключением на землю. Общие выводы звездообразной системы при подключении к земле, стать нейтральным проводом трехфазного четырехпроводного система.

Дельта-система не поддается заземлению, так как она не имеет общей нейтрали. Проблема замыканий на землю (линейный замыкания на землю), возникающие в незаземленных системах треугольника, намного больше чем в звездообразных системах.Распространенным методом заземления дельта-системы является использовать соединение трансформатора звезда-треугольник и заземлить общие клеммы первичной обмотки, соединенной звездой. Тем не менее, звездообразная система теперь используется больше. часто для промышленного и коммерческого распределения, так как вторичный легко заземляется и обеспечивает защиту от перенапряжения от молнии или шорты на землю.

Однофазные системы на 120/240 В или 240/480 В заземлены в аналогично трехфазному заземлению.Нейтраль однофазной трехпроводная система заземляется металлическим стержнем (заземляющим электродом), приводимым в действие в землю в месте расположения трансформатора. Провода заземления системы изолированы белым или серым материалом для облегчения идентификации.

Заземление оборудования

Второй тип заземления – это заземление оборудования, которое, как термин подразумевает, размещает рабочее оборудование с потенциалом земли. Дирижер для этой цели используется либо неизолированный провод, либо зеленый изолированный провод. провод.NEC описывает условия, при которых требуется фиксированное электрическое оборудование. быть заземленным. Обычно все стационарное электрооборудование, расположенное в промышленных заводы или коммерческие здания должны быть заземлены. Типы оборудования которые должны быть заземлены, включая корпуса для коммутации и защиты оборудование для регулирования нагрузки, корпуса трансформаторов, корпуса электродвигателей, и стационарное электронное испытательное оборудование. Промышленные предприятия должны использовать 120 вольт, однофазные, дуплексные розетки заземленного типа для всех переносных инструменты.Заземление этих розеток можно проверить с помощью плагин-тестер.

ЗАЩИТА ОТ ЗАЗЕМЛЕНИЯ

Прерыватели замыкания на землю (GFI) широко используются в промышленности, коммерческие и жилые системы распределения электроэнергии. Требуется NEC, что все 120-вольтовые, однофазные, 15- или 20-амперные розетки розетки, установленные на открытом воздухе или в ванных комнатах, имеют замыкание на землю к ним подключены прерыватели.Эти устройства также называются устройствами защиты от замыканий на землю. прерыватели цепи (GFCI).

Работа GFI

Эти устройства разработаны таким образом, чтобы исключить опасность поражения электрическим током. от людей, контактирующих с горячей линией переменного тока (фаза-земля короткая). Прерыватель цепи предназначен для обнаружения любых изменений в цепи. условия, например, возникшие при коротком замыкании между линией и землей.

Один тип GFI имеет провода управления, проходящие через магнитный тороидальный петля (см. фиг.5). Обычно переменный ток, протекающий через два проводники внутри петли равны по величине и противоположны по направлению. Любое изменение в этом равном и противоположном состоянии воспринимается магнитным полем. тороидальная петля. Когда происходит короткое замыкание на землю, мгновенное происходит изменение условий цепи. Изменение вызывает магнитное поле в тороидальную петлю. Индуцированный ток усиливается до уровня, достаточного для размыкания механизма выключателя.Таким образом, любое короткое замыкание на землю вызовет прерыватель замыкания на землю. открыть.

Скорость работы GFI настолько высока, что опасность поражения электрическим током людей значительно сокращается, так как только минутный ток открывает схема.

РИС. 5. Упрощенная схема прерывателя замыкания на землю

Приложения GFI

Требуются строительные площадки, на которых устраивается временная проводка. использовать GFI для защиты работников, использующих электрооборудование.Защита от замыканий на землю частных лиц и коммерческого оборудования должна Предусмотрено для систем с соединением звездой от 150 до 600 вольт на каждую распределительный щит с номиналом более 1000 ампер. В этой ситуации, GFI откроет все незаземленные проводники на щитке, когда короткое замыкание на землю. Теперь GFI используются для всех типов жилых домов, коммерческое и промышленное применение.

Типы систем защиты от замыканий на землю

Используются четыре основных типа систем защиты от замыканий на землю. Cегодня.Это: больничные приложения, жилые помещения, моторные приложения защиты и специальное распределение электроэнергии системные приложения. Эти системы защиты от замыканий на землю можно классифицировать как по тому, что они должны защищать, или по типу защиты, которую они должны предоставлять. Разработаны приложения для больниц и жилых помещений. чтобы уберечь людей от чрезмерных ударов. Двигатель и электрическая мощность приложения предназначены для защиты электрооборудования.

Другой метод классификации – в зависимости от силы тока. требуется перед срабатыванием системы охранной сигнализации или отключением электрического цепь происходит. Типичные значения тока, вызывающие срабатывание сигнализации или отключение для активации 0,002 ампера (2 мА) для больничных приложений, 0,005 амперы (5 мА) для жилых помещений, от 5 до 100 ампер для защиты электродвигателей схемы применения и от 200 до 1200 ампер для распределения электроэнергии применение оборудования.

Потребность в защите от замыканий на землю

Чтобы понять необходимость прерывателя цепи замыкания на землю (для защиты людей) сначала необходимо понять некоторые основные факты.

Эти факты относятся как к людям, так и к замыканиям на землю.

Важным фактом является то, что сопротивление тела человека зависит от количество влаги, присутствующей на коже, мышечная структура тело, и напряжение, которому подвергается тело.Эксперименты Показано, что сопротивление тела из одной руки в другую немного где от 1000 до 4000 Ом. Эти оценки основаны на нескольких предположения относительно влажности и мышечной структуры. Мы также знаем что сопротивление тела (из рук в руки) ниже при более высоком напряжении возрастов. Это связано с тем, что более высокое напряжение способно “сломать” вниз »внешние слои кожи. Таким образом, более высокое напряжение более опасный.

Мы можем использовать закон Ома, чтобы оценить, что типичный результирующий ток от среднего сопротивления тела (из рук в руки) около 115 мА при 240 вольт переменного тока и около 40 мА при 120 вольт переменного тока. Эффекты 60 Гц AC на теле человека принято принимать, как указано в ТАБЛИЦЕ. 1.

Фибрилляция желудочков – это патология сокращения сердце. Как только возникает фибрилляция желудочков, она будет продолжаться и наступит смерть. произойдет в течение нескольких минут.Реанимационные методы, если они применяются немедленно, может спасти жертву. Смерть от поражения электрическим током из-за высокого процента смертей, происходящих дома и на производстве. Многие из этих смертей происходят из-за контакта с цепями низкого напряжения (600 вольт и ниже), в основном системы на 120 и 240 вольт.

=========

ТАБЛИЦА 1. Реакция тела на переменный ток

Величина воздействия тока на тело 1 мА или меньше Нет ощущений (не ощущается).

Более 5 мА Болезненный шок.

Более 10 мА Сокращения мышц; может вызвать “замораживание” электрическая схема для некоторых людей.

Более 15 мА Сокращения мышц; может вызвать “замораживание” электрическая схема для большинства людей.

Более 30 мА затрудненное дыхание; может вызвать потерю сознания.

от 50 до 100 мА Возможна фибрилляция желудочков сердца.

от 100 до 200 мА Фибрилляция желудочков сердца определена.

Более 200 мА Сильные ожоги и мышечные сокращения; сердце больше склонен к прекращению биений, чем к фибрилляции.

1 ампер и выше: необратимое повреждение тканей тела.

========

Защита от замыканий на землю для дома

Прерыватели замыкания на землю для дома бывают трех типов: (1) контурные. прерыватель, (2) розетки и (3) вставные типы. Защита от замыканий на землю устройства сконструированы в соответствии со стандартами, разработанными Андеррайтером. Лаборатории.Автоматические выключатели GFI сочетают в себе защиту от замыканий на землю. и прерывание цепи при той же перегрузке по току и коротком замыкании защитное оборудование, как и стандартный автоматический выключатель. Схема GFI автоматический выключатель занимает то же место, что и стандартный автоматический выключатель. Он обеспечивает такую же защиту проводки ответвленной цепи, что и стандартный автоматический выключатель, а также защита от замыканий на землю. Чувство GFI система постоянно контролирует текущий баланс в незаземленных (горячих) провод и заземленный (нейтральный) провод.Ток в нейтрали провод становится меньше тока в горячем проводе при замыкании на землю развивается. Это означает, что часть тока в цепи возвращается заземлить другим способом, кроме нулевого провода. Когда дисбаланс при возникновении тока датчик (трансформатор дифференциального тока) отправляет сигнал на твердотельную схему, которая активирует механизм отключения. Это действие открывает горячую линию. Дифференциальный ток всего 5 мА приведет к тому, что датчик отправит сигнал неисправности и вызовет автоматический выключатель чтобы прервать цепь.

Обычно розетки GFI обеспечивают защиту от замыканий на землю на 120-, Системы переменного тока на 208 или 240 вольт. Розетки GFI бывают на 15 и 20 ампер. конструкции. 15-амперный блок имеет конфигурацию розетки для использования с Только вилки на 15 ампер. Устройство на 20 ампер имеет розеточную конфигурацию для использования с вилками на 15 или 20 ампер. Эти розетки GFI имеют соединения для проводов под напряжением, нейтрали и заземления. Все розетки GFI имеют двухполюсный механизм отключения, который отключает как горячий, так и подключения нейтральной нагрузки в момент возникновения неисправности.

Вставные розетки GFI обеспечивают защиту путем подключения к стандартному настенная розетка. Некоторые производители предлагают устройства, которые тоже не будут двухпроводные или трехпроводные розетки. Главное преимущество этого типа единицы в том, что ее можно перемещать из одного места в другое.

Защита от замыканий на землю для распределительного оборудования

Замыкания на землю могут вывести из строя электрооборудование, если продолжить работу.Междуфазные короткие замыкания и некоторые типы замыканий на землю обычно высокий ток. Обычно они адекватно обрабатываются обычными защитное оборудование от сверхтоков. Однако некоторые замыкания на землю производят эффект искрения из-за относительно слабых токов, которые недостаточно велики для срабатывания обычных защитных устройств. Электрическая дуга может вызвать ожоги. оборудование. Система с напряжением 480 или 600 вольт более восприимчива к образованию электрической дуги. возраст, чем система на 120, 208 или 240 вольт, потому что более высокие напряжения выдерживают эффект искрения.Быстро обнаруживаются сильноточные неисправности обычными устройствами максимального тока. Должны быть обнаружены слаботочные значения компанией GFIs.

Замыкания на землю, вызывающие искрение в оборудовании, вероятно, самые частые неисправности. Они могут возникнуть в результате повреждения или порчи. изоляция, грязь, влага или неправильные соединения. Они обычно случаются между одним токоведущим проводом и заземленным корпусом оборудования, кабелепроводом, или металлический корпус.Напряжение между фазой и нейтралью источника вызовет ток, протекающий по горячему проводнику, по пути дуги и обратно через наземный путь. Импеданс проводника и заземления путь (корпус, кабелепровод или корпус) зависит от многих факторов. Как В результате невозможно предсказать значение тока короткого замыкания. Это также может увеличить или уменьшаться по мере продолжения неисправности.

Очевидно, что многие факторы влияют на величину, продолжительность, и эффект дугового замыкания на землю.В некоторых условиях возникает большой величина тока короткого замыкания, в то время как другие ограничивают ток короткого замыкания относительно небольшое количество. Величина дугового тока и время, в течение которого дуга сохраняется. может нанести очень большой ущерб оборудованию. Наверное, важнее коэффициент – это период времени дугового напряжения, так как чем дольше время дуги, тем больше вероятность того, что дуги распространятся на разные области внутри оборудования.

Реле тока заземления – это один из методов защиты оборудования от замыкания на землю.Ток протекает через нагрузку или короткое замыкание по горячим и нейтральные проводники и возврат к источнику на этих проводниках-а, в некоторой степени по наземной дорожке. Нормальный ток заземления очень маленький. Следовательно, практически весь ток, текущий из источник также возвращается по той же горячей линии и нейтральным проводникам. Однако, если происходит замыкание на землю, ток заземления увеличится. до точки, где ток уйдет через неисправность и вернется через наземный путь.

В результате ток возвращается по токоведущему и нейтральному проводникам. меньше, чем выходящая сумма. Разница указывает на количество тока в пути заземления. Реле, которое это чувствует разность токов, может действовать как устройство защиты от замыканий на землю.

Защита электродвигателей от замыканий на землю

Системы защиты двигателей обеспечивают защиту в диапазоне от 5 до 100 ампер.Этот тип системы защиты от замыканий на землю обеспечивает защиту от замыкания на землю как в однофазных, так и в трехфазных системах. Многие отказы системы изоляции начинаются с небольшого тока утечки, который накапливается со временем, пока не возникнет повреждение. Эти системы защиты от замыканий на землю обнаруживать токи утечки на землю, пока они еще малы, и, таким образом, предотвратить серьезное повреждение двигателей.

РАЗРАБОТКА ЭЛЕКТРОПРОВОДКИ ДЛЯ СИСТЕМ РАСПРЕДЕЛЕНИЯ

Схема электропроводки систем распределения электроэнергии может быть очень сложный.При подключении необходимо учитывать множество факторов. дизайн распределительной системы, установленной в здании. Электропроводка стандарты указаны в Национальном электротехническом кодексе (NEC), который опубликовано Национальной ассоциацией электрозащиты (NEP А). NEC, местные стандарты электропроводки и правила проверки электрооборудования следует учитывать при проектировании электропроводки. рассмотрение.

Есть несколько соображений по проектированию электропроводки распределительной системы. которые специально указаны в NEC.В этом разделе мы будем занимается расчетом падения напряжения, проектированием ответвлений, фидерной цепью дизайн и дизайн систем заземления.

Национальный электротехнический кодекс (NEC) Используйте

NEC устанавливает минимальные стандарты для электропроводки в Соединенные Штаты. Стандарты, содержащиеся в NEC, соблюдаются, поскольку включены в различные городские и общественные постановления, касающиеся с электропроводкой в жилых домах, на промышленных предприятиях и в коммерческих здания.Таким образом, эти местные постановления соответствуют стандартам изложено в НЭК.

В большинстве регионов США лицензия должна быть получена любым физическое лицо, занимающееся электромонтажом. Обычно нужно пройти тест управляется городом, округом или штатом, чтобы получить это лицензия.

Эти тесты основаны на местных постановлениях и NEC. Правила для электрическая проводка, установленная местной электросетью компании также иногда включаются в лицензионный тест.

Осмотр электрооборудования

При строительстве новых зданий их необходимо проверять, чтобы убедиться, что электропроводка соответствует нормам местных постановлений, NEC и местная энергетическая компания. Организация, поставляющая Электроинспекторы варьируются от одного населенного пункта к другому. Обычно местная энергетическая компания может посоветовать людям, с кем связаться для получения информации об электротехнических обследованиях.

Падение напряжения в электрических проводниках

Хотя сопротивление электрических проводников очень низкое, длина провода может вызвать значительное падение напряжения. Это проиллюстрировано на фиг. 6. Помните, что падение напряжения – это ток, умноженный на сопротивление. (I × R). Следовательно, всякий раз, когда через систему протекает ток, напряжение капля создается. В идеале падение напряжения, вызванное сопротивлением проводника будет очень мало.

Однако более длинный отрезок электрического проводника имеет большее сопротивление. Поэтому иногда необходимо ограничить расстояние, на котором проводник может распространяться от источника питания до нагрузки, которую он питает. Многие типы нагрузок не работают должным образом, когда значение меньше полного имеется напряжение источника.

На РИС. 6 видно, что по мере увеличения падения напряжения (VD) напряжение, приложенное к нагрузке (VL), уменьшается.Как ток в системе увеличивается, VD увеличивается, вызывая уменьшение VL, так как напряжение источника остается такой же.

ТАБЛИЦА 2. Размеры медных и алюминиевых проводников

РИС. 6. Падение напряжения в электрической цепи

Расчет падения напряжения с использованием таблицы проводников

При проектировании электропроводки важно уметь для определения величины падения напряжения, вызванного сопротивлением проводника.

ТАБЛИЦА 2 используется для выполнения этих расчетов. NEC ограничивает сумму падения напряжения, которое может иметь система. Это означает, что длинные серии проводников обычно следует избегать. Помните, что дирижер с большая площадь поперечного сечения вызовет меньшее падение напряжения, так как его сопротивление меньше.

Чтобы лучше понять, как определить размер необходимого проводника чтобы ограничить падение напряжения в системе, мы рассмотрим пример проблемы.

Пример задачи:

Дано: 200-амперная нагрузка, расположенная в 400 футах (121,92 метра) от 240-вольтной однофазный источник. Ограничьте падение напряжения до 2 процентов от источника.

Находка: размер правого медного проводника, необходимый для ограничения напряжения. падение системы.

Решение:

1. Допустимое падение напряжения составляет 240 В, умноженное на 0,02 (2%). Этот равно 4.8 вольт.

2. Определите максимальное сопротивление для 800 футов (243,84 метра). Этот эквивалентно 400 футов (121,92 метра) × 2, поскольку есть два токопроводящие жилы для однофазной системы.

3. Определите максимальное сопротивление для 1000 футов (304,8 метра) дирижер.

4. Используйте ТАБЛИЦУ 2, чтобы найти размер медного проводника, у которого сопротивление постоянному току (DC) (Ом на 1000 футов) значение, равное до или меньше значения, рассчитанного в пункте 3 выше.Выбранный дирижер размер проводника 350 MCM, RH Медь.

5. Проверьте этот провод по таблице допустимых значений тока, чтобы убедиться, что он достаточно большой, чтобы выдерживать 200 ампер. ТАБЛИЦА 3 показывает, что 350 млн м3, Правый медный проводник выдерживает ток 310 ампер; поэтому используйте Проводники 350 MCM. (Всегда не забывайте использовать самый большой проводник, если Шаги 4 и 5 дают противоречивые значения.)

6. Если сила тока больше, чем указано в таблицах, используйте больше, чем один провод такого же размера для проектных расчетов.

ТАБЛИЦА 3. Значения амплитуды проводов в дорожке качения или кабеле (не более 3)

Альтернативный метод расчета падения напряжения

В некоторых случаях более простой метод определения сечения проводника для ограничение падения напряжения заключается в использовании одной из следующих формул для Найдите площадь поперечного сечения (см) проводника.

… где:

p = удельное сопротивление из ТАБЛИЦЫ 2

I = ток нагрузки в амперах,

VD = допустимое падение напряжения, а

d = расстояние от источника до груза в футах.

Пример задачи для однофазной системы, приведенный выше. раздел можно настроить следующим образом:

Следующий по величине размер – провод 350 MCM.

РАССМОТРЕНИЕ КОНСТРУКЦИИ ОТВЕТСТВЕННОЙ ЦЕПИ

Ответвленная цепь определяется как цепь, идущая от последнего устройство защиты от перегрузки по току энергосистемы. Ответвительные цепи, согласно NEC, их мощность составляет 15,20,30,40 или 50 ампер.Нагрузки более 50 ампер не будут подключены к ответвленной цепи.

В NEC существует множество правил, применимых к проектированию ответвленных цепей.

Следующая информация основана на NEC. Во-первых, каждая схема должны быть спроектированы таким образом, чтобы исключить случайное короткое замыкание или заземление. вызвать повреждение любой части системы. Затем предохранители или автоматические выключатели должны использоваться в качестве устройств защиты от перегрузки по току параллельной цепи. Должен короткое замыкание или заземление, защитное устройство должно открыть и прервать прохождение тока в ответвленной цепи.Один важный Согласно правилу NEC, провод № 16 или № 18 (удлинитель) может быть отключен. от проводов № 12 или № 14, но не от проводников больше, чем №12. Это означает, что удлинитель провода №16 не должен быть подключенным к розетке с проводом № 10. Ущерб меньше провода (из-за эффекта нагрева) до того, как устройство максимального тока сможет open устраняется применением этого правила. Цепи освещения составляют единое целое наиболее распространенных типов ответвлений.Обычно они либо Схемы на 15 или 20 ампер.

Максимальный номинал отдельной нагрузки (например, переносного устройства). подключен к параллельной цепи) составляет 80 процентов тока параллельной цепи рейтинг. Следовательно, на 20-амперную схему не может быть одной нагрузки. который потребляет более 16 ампер. Если нагрузка постоянно подключена прибора, его текущий рейтинг не может превышать 50 процентов от емкость ответвительной цепи – если подключены переносные приборы или фонари к той же схеме.

Падение напряжения в цепях ответвления

Ответвительные цепи должны быть спроектированы так, чтобы подавалось достаточное напряжение. подключены ко всем частям схемы. Расстояние, на которое ответвление цепи может выходить из источника напряжения или панели распределения питания, поэтому ограничено. Падение напряжения на 3 процента указывается в NEC как максимально допустимый для параллельных цепей в электропроводке дизайн.

Метод расчета падения напряжения в параллельной цепи: пошаговый процесс, который иллюстрируется следующей задачей.Обратитесь к принципиальной схеме, представленной на фиг. 7.

Пример задачи:

Дано: 120-вольтная 15-амперная ответвленная цепь питает нагрузку, состоящую из из четырех ламп. Каждая лампа потребляет от источника 3 ампера тока.

Лампы расположены на расстоянии 10 футов (3,05 метра) от источника питания. распределительный щит.

Найти: напряжение на лампе номер 4.

Решение:

1.Найдите сопротивление для 20 футов (6,1 м) проводника (такое же как для 10-футового проводника × 2). Медный провод №14 применяется на 15 ампер. ответвительные цепи. Из ТАБЛИЦЫ 2 мы находим, что сопротивление 1000 футов (304,8 метра) медного провода № 14 составляет 2,57 Ом. Следовательно, сопротивление 20 футов провода составляет: [не показано]

РИС. 7. Схема для расчета падения напряжения в ответвленной цепи

Обратите внимание, что напряжение на лампе номер 4 значительно снижено. от значения источника 120 В из-за падения напряжения в проводниках.Также обратите внимание, что сопротивления, используемые для расчета падений напряжения представлены оба провода (горячий и нейтральный) ответвленной цепи. Обычно 120-вольтовые параллельные цепи не могут превышать 100 футов (30,48 метра). от распределительного щита. Предпочтительное расстояние – 75 футов. (22,86 метра). Падение напряжения в проводниках параллельной цепи может быть уменьшается за счет уменьшения длины цепи или использования большего проводники.

При проектировании электропроводки жилых помещений падение напряжения во многих отраслях схемы сложно рассчитать, так как осветительные и переносные розетки прибора размещаются в одних и тех же ответвленных цепях.С переносная техника и «вставные» фонари используются не все время, падение напряжения будет варьироваться в зависимости от количества огней и используемая техника.

Эта проблема обычно не встречается в промышленных или коммерческих схема разводки светильников, так как осветительные блоки обычно больше и постоянно устанавливаются в ответвленных цепях.

Электропроводка ответвлений

Ответвительная цепь обычно состоит из кабеля с неметаллической оболочкой, который подключается к распределительному щиту.Каждая ответвленная цепь, которая подключен к распределительному щиту, защищен плавким предохранителем или автоматический выключатель.

На силовой панели также есть главный выключатель, который управляет всеми ответвлениями. схемы, которые к нему подключены.

РИС. 8. Схема распределительного щита на однофазный, трехпроводная ветвь

Однофазные ответвительные цепи

Схема однофазного трехпроводного (120/240 вольт) распределения питания панель показана на фиг.8. Обратите внимание, что восемь цепей на 120 В и одна 240-вольтовая цепь доступны от силовой панели. Этот тип системы используется в большинстве домов, где несколько 120-вольтных параллельных цепей и, как правило, требуются три или четыре ответвления на 240 вольт. Обратите внимание на фиг. 8 видно, что каждая горячая линия имеет автоматический выключатель, а нейтральная линия подключается непосредственно к ответвленным цепям. Нейтралы должны никогда не открываться (плавиться). Это мера безопасности при электромонтаже. дизайн.

Трехфазные ответвительные цепи

Схема трехфазного четырехпроводного (120/208 В) распределения питания панель показана на фиг. 9. Есть три однофазных 120-вольтовых ветви показаны две трехфазные 208-вольтовые цепи. Однофазный филиалы сбалансированы (по одной горячей линии от каждого филиала). Каждая горячая линия имеет индивидуальный автоматический выключатель. Необходимо подключить трехфазные линии. так что перегрузка в ответвленной цепи приведет к тому, что все три линии открыть.Это достигается за счет использования трехфазного автоматического выключателя, который расположен внутри, как показано на фиг. 9.

РИС. 9. Схема распределительного щита для трехфазного, четырехпроводного ответвленная цепь.

РАССМОТРЕНИЕ КОНСТРУКЦИИ КОНТУРА ПИТАТЕЛЯ

Цепи фидера используются для распределения электроэнергии для распределения энергии панели. Многие фидерные цепи простираются на очень большие расстояния; следовательно, Падение напряжения необходимо учитывать при проектировании цепи фидера.В высшем в цепях фидера снижается падение напряжения. Однако многие Для цепей фидера более низкого напряжения требуются проводники большого диаметра для обеспечения допустимый уровень падения напряжения. Сильноточные фидерные цепи также представляют проблему с точки зрения массивной защиты от перегрузки, которая иногда требуется. Эта защита обычно обеспечивается системным распределительным устройством. или центры нагрузки, где берут начало фидерные цепи.

РИС.10. Схема трехфазного выключателя

Определение размера контуров подачи

Величина тока, на которую должна быть рассчитана фидерная цепь. зависит от фактической нагрузки, требуемой распределением мощности параллельной цепи панели, которые он поставляет. Каждая панель распределения питания будет иметь отдельный фидерный контур. Кроме того, каждая фидерная цепь должна иметь свою собственную перегрузку. защита.

Следующая задача – это пример расчета размера питателя. схема.

Пример задачи:

Дано: подключены три люминесцентных светильника мощностью 15 кВт к трехфазной четырехпроводной (277/480 вольт) системе. Осветительные блоки имеют коэффициент мощности 0,8.

Найдите: необходимый размер алюминиевых фидеров THW для обеспечения этой нагрузки.

Решение:

1. Найдите линейный ток:

IL = ——- 1.73 × ВЛ × пф

45 000 Вт

= ——— 1,73 × 480 В × 0,8

= 67,74 ампера

2. Из ТАБЛИЦЫ 3 мы находим, что размер проводника, который выдерживает 67,74 Ампер тока – это алюминиевый провод № 3 AWG THW.

Расчет падения напряжения для цепей фидера

При проектировании цепи фидера необходимо учитывать падение напряжения на проводнике. Падение напряжения в цепи фидера должно быть минимальным. так что максимальная мощность может быть доставлена к нагрузкам, подключенным к система подачи.NEC допускает падение напряжения не более 5%. совмещение ответвления и фидерной цепи; однако 5-процентное напряжение уменьшение представляет собой значительную потерю мощности в цепи. Мы можем рассчитать потери мощности из-за падения напряжения как V2 / R, где V2 – падение напряжения цепи, а R – сопротивление проводников цепи.

Расчет сечения фидера аналогичен расчету для ответвления. падение напряжения в цепи.Размер жилы должен быть достаточно большим. чтобы: (1) иметь требуемую допустимую нагрузку и (2) поддерживать падение напряжения ниже указанный уровень. Если второе требование не выполняется, возможно, потому что длинной фидерной цепи выбираемые проводники должны быть больше, чем требуется рейтинг допустимой нагрузки. Следующая проблема иллюстрирует расчет сечения фидера на основе падения напряжения в однофазная схема.

Пример задачи:

Дано: взрывозащищенная однофазная 240-вольтовая нагрузка на заводе рассчитана на 85 кг. Вт.Питатели (две горячие линии) будут иметь длину 260 футов (79,25 метра). медной жилы RHW. Максимально допустимое падение напряжения на проводнике составляет 2 процента.

Найдите: требуемый размер проводника фидера.

Решение:

1. Найдите максимальное падение напряжения в цепи.

VD =% × Нагрузка

= 0,02 × 240

= 4,8 вольт

2. Найдите ток, потребляемый нагрузкой.

Мощность

I = —- Напряжение

85 000

= — 240

= 354,2 ампера

3. Найдите минимальную требуемую площадь проводника в миллиметрах. Используйте формулу дан для определения площади поперечного сечения проводника в однофазном систем, который ранее был приведен в «Альтернативном методе расчета падения напряжения »п.

смil = p × I × 2d

—– VD

10.4 × 354,2 × 2 × 260

= ———- 4,8

= 399 065,33 см

4. Определите сечение фидера. Следующий провод большего размера в ТАБЛИЦЕ 2 также 400 млн м3. Посмотрите ТАБЛИЦУ 3, и вы увидите, что 400 Медный провод MCM RHW выдерживает 335 ампер. Это меньше, чем требуется 354,2 ампера, поэтому используйте следующий больший размер, то есть 500 Проводник МСМ.

Размер жилы для трехфазной фидерной цепи определяется в аналогично.В этой задаче размер фидера будет определяться на основу цепи падения напряжения.

Пример задачи:

Дано: ex 480-вольтовая, трехфазная, трехпроводная (треугольник) цепь фидера обеспечивает сбалансированную нагрузку 45 киловатт в коммерческое здание. Загрузка работает с коэффициентом мощности 0,75. Питающий контур (три горячие линии) будет длиной 300 футов (91,44 метра) правого медного проводника. В максимальное падение напряжения составляет 1 процент.

Найдите: требуемый размер фидера (исходя из падения напряжения в цепи).

Решение:

1. Найдите максимальное падение напряжения в цепи.

VD = 0,01 × 480

= 4,8 вольт

2. Найдите линейный ток, потребляемый нагрузкой.

-П

IL = —— 1,73 × V × pf

45000 Вт = ——- 1,73 × 480 × 0,75

= 72.25 ампер

3. Найдите минимальную требуемую площадь проводника в миллиметрах. Используйте формулу для нахождения cmil в трехфазных системах, что было дано в более ранней раздел.

p × I × 1,73 d

см = —— VD

10,4 × 72,25 × 1,73 × 300

= ———– 4,8

= 81 245 см

4. Определите сечение фидера. Ближайший и следующий по размеру размер проводника в ТАБЛИЦЕ 3 – No.1 AWG. Посмотрите ТАБЛИЦУ 3, и вы Видите, что медный провод № 1 AWG RH выдержит ток 130 ампер, больше требуемых 72,25 ампер. Поэтому используйте медь № 1 AWG RH. проводники для фидерной цепи.

ОПРЕДЕЛЕНИЕ РАЗМЕРА ЗАЗЕМЛЕНИЯ

Обсуждены вопросы заземления при проектировании электропроводки. ранее. Еще одна необходимость при проектировании электропроводки – определение размера необходимого в цепи заземляющего проводника.Все схемы, которые работать при напряжении 150 вольт или меньше должен быть заземлен; поэтому все жилые электрические системы должны быть заземлены. Системы высокого напряжения, используемые в промышленные и коммерческие здания имеют требования к заземлению, которые определены NEC и местными кодами. Земля на службе вход в здание обычно представляет собой металлическую водопроводную трубу, которая идет непрерывно, под землей, или заземляющий электрод, вбитый в землю возле служебного входа.

Размер заземляющего проводника определяется номинальным током. системы. В ТАБЛИЦЕ 4 перечислены сечения заземляющих проводов оборудования. для внутренней проводки, а в ТАБЛИЦЕ 5 указан минимальный провод заземления. размеры для системного заземления служебных входов. Размеры заземления проводники, перечисленные в ТАБЛИЦЕ 4, предназначены для заземления оборудования, которое соединяет к кабельным каналам, кожухам и металлическим каркасам в целях безопасности. Примечание что нет.12 или кабель № 14, такой как 12-2 WG NMC, может иметь площадку для оборудования № 18. Земля содержится в том же оболочка кабеля как токопроводящие жилы. ТАБЛИЦА 5 используется для нахождения минимального размер заземляющих проводов, необходимых для служебных входов, в зависимости от размер проводов горячей линии, используемых с системой.

ЧАСТИ ВНУТРЕННЕЙ ЭЛЕКТРОПРОВОДКИ

Обсуждались некоторые части внутренней системы распределения электроэнергии. ранее.Такие виды оборудования, как трансформаторы, распределительные устройства, проводники, изоляторы и защитное оборудование являются частями внутренней электропроводки. Однако есть определенные части внутренней системы распределения электроэнергии. системы, которые уникальны для самой системы электропроводки. Эти части включают кабели с неметаллической оболочкой (NMC), кабели с металлической оболочкой, жесткие кабелепровод и электрические металлические трубки (EMT).

ТАБЛИЦА 4. Размеры заземляющих проводов оборудования для внутренней обмотки

ТАБЛИЦА 5.Сечения заземляющих проводов для служебных входов

Кабель в неметаллической оболочке (NMC)

Кабель с неметаллической оболочкой – это распространенный тип используемых электрических кабелей. для внутренней проводки. Используется NMC, иногда называемый кабелем Romex. почти исключительно в бытовых системах электропроводки. Самый распространенный вид используется № 12-2 WG, который проиллюстрирован на фиг. 11. Этот тип NMC поставляется в рулонах по 250 футов для внутренней проводки.Кабель имеет тонкий пластик. внешнее покрытие с тремя проводниками внутри. Проводники окрашены изоляция, указывающая, следует ли использовать провод в качестве провод под напряжением, нейтраль или заземляющий провод оборудования. Например, дирижер подключенный к горячей стороне системы имеет черную или красную изоляцию, а нейтральный провод имеет изоляцию белого или серого цвета. Оборудование заземляющий провод имеет зеленую изоляцию или не имеет изоляции (неизолированный дирижер).Есть несколько разных размеров втулок и соединителей. используется для установки NMC в зданиях.

РИС. 11. Кабель в неметаллической оболочке (MNC)

Обозначение № 12-2 WG означает, что (1) используемые медные проводники имеют № 12 AWG, как измерено американским калибром проводов (AWG), (2) там два токоведущих проводника, и (3) кабель поставляется с провод заземления (WG). Для сравнения, кабель № 14-3 WG будет иметь три Нет.14 проводников и заземляющий провод. Размер NMC варьируется от Медные проводники с № 14 по № 1 AWG и от № 12 до № 2 AWG. алюминиевые проводники.

Кабель в металлической оболочке

Кабель в металлической оболочке аналогичен NMC, за исключением того, что он имеет гибкую спираль. металлическое покрытие, а не пластиковое покрытие. Распространенный вид металла кабель с оболочкой называется кабелем BX. Как и NMC, кабель BX содержит два или три проводники. Также есть несколько размеров разъемов и втулок. используется при установке кабеля BX.Основное преимущество этого Тип кабеля с металлической оболочкой заключается в том, что он заключен в металлический корпус это гибкий, так что его можно легко согнуть. Прочие металлические корпуса обычно труднее сгибать.

Жесткий трубопровод

Внешний вид жесткого водовода похож на водопроводную трубу. Он используется в специальные места для изоляции электрических проводов. Жесткий канал поставляется в 10-футовой длине, которая должна иметь резьбу для соединения частей все вместе.Кабелепровод крепится к металлическим монтажным коробкам с помощью контргаек и втулки. Он громоздкий в обращении и требует много времени для установки.

Электрические металлические трубки (EMT)

EMT, или тонкостенный канал, чем-то похож на жесткий канал, за исключением того, что его можно согнуть с помощью специального инструмента для гибки труб. ЕМТ проще для установки, чем жесткий кабелепровод, так как резьба не требуется. Это также поставляется в 10-футовой длине. EMT устанавливается с использованием сжатия муфты для соединения кабелепровода с металлическими распределительными коробками.Электрика салона в системах электропроводки широко используется ЕМТ, так как ее можно легко согнуть, могут быть соединены вместе и могут быть подключены к металлическим монтажным коробкам.

Установка трехфазной электропроводки

в доме

Как подключить трехфазную распределительную плату и потребительский блок в доме

В нашем сегодняшнем руководстве по установке электропроводки мы покажем , как подключить и установить трехфазный распределительный щит и потребительский блок от опоры электросети до трехфазного счетчика энергии и трехфазного распределительного щита.Мы также покажем, что Как подключить цепи трехфазной и однофазной нагрузки в трехфазной распределительной системе в домашних и коммерческих системах электроснабжения.

Связанные руководства по подключению:

Что такое трехфазное и однофазное питание?

На электростанциях трехфазная энергия вырабатывается электрическим генератором или генератором переменного тока. В генераторе переменного тока напряжение и ток, генерируемые тремя независимыми катушками статора, разнесены на 120 градусов друг от друга.Генерируемая мощность генераторов переменного тока затем передается и распределяется по линиям передачи и распределения в подраспределение. Однофазное и трехфазное питание дополнительно распределяется с помощью трех однофазных трансформаторов или одного блока трехфазного трансформатора (сконфигурированного по схеме «звезда» или «треугольник»), установленного на опоре электросети рядом с жилым или коммерческим районом.

Уровни напряжения повышаются с помощью повышающих трансформаторов для передачи энергии. В системе распределения они снова понижают уровень напряжения через понижающий трансформатор для дальнейшего использования. RCD , MCB , MCCB , CB , RCD , RCBO , Предохранители, переключатели и т. Д. Используются в качестве управляющих и защитных устройств в цепях MDB, DB, Sun и Final Sub. . Например,

В Великобритании и ЕС 11 кВ от понижающего трансформатора, подключенного по схеме треугольника через (3-фазная, 3-проводная система), поступает в распределительный трансформатор 400 В / 230 В, подключенный по схеме «звезда» (трехфазная 4-х проводная система).

В США, 4.5–7,2 кВ от понижающего трансформатора, подключенного по схеме «треугольник» через трехфазную трехпроводную систему, поступает в распределительный трансформатор 240 В / 120 В, подключенный по схеме «звезда» (двухфазная трехпроводная система). Для трехфазной системы расположение может быть разным для разных уровней напряжения. Мы покажем схему подключения в следующих разделах этого поста.

Сопутствующие руководства по подключению:

Поскольку в промышленных и коммерческих зданиях требуется высокая мощность, они подключаются к трехфазному соединению треугольником (3 фазы – 3-проводная система – без нейтрального провода) перед распределительным трансформатором, а затем регулируют необходимое напряжение и ток в соответствии с требованиями системы при трехфазном и однофазном питании.

С другой стороны, здания, которым требуется как высокая, так и низкая мощность в трехфазном и однофазном режимах, подключены к вторичной обмотке распределительного трансформатора. Таким образом, они получают трехфазное соединение звездой (3-фазная, 4-проводная система с нейтральным проводом). При соединении звездой трехфазное напряжение между фазой и фазой составляет 400 В переменного тока (в США – 208 В, 240 В, 480 В и т. Д.). и Однофазное напряжение между фазой и нейтралью (между фазой и нейтралью) составляет 230 В переменного тока ( 120 В, 208 В, 240 В, 277 В, 480 В и т. Д. В США) .

В трехфазном питании двигатели и большие электрические нагреватели могут быть напрямую подключены к трем фазам (нейтраль не требуется во всех случаях), в то время как в однофазном режиме цепи нагрузки (свет, вентилятор и т. Д.) Могут быть подключены между фазами и Нейтраль через соответствующие защитные устройства, например заземляющий провод. В США однофазная нагрузка 240 В может быть подключена к двум фазам без нейтрального провода.

Зачем нам трехфазный источник питания?

Для управления мощным оборудованием и приборами, такими как электродвигатели, воздушные компрессоры и кондиционеры большой мощности, водонагреватели и т. Д.нам нужен трехфазный источник питания вместо однофазного источника питания. В обычных домах (домашних или жилых) мы в основном используем однофазный источник питания для работы осветительной нагрузки, вентиляторов, стиральных машин и т. Д. Но в некоторых случаях, например, промышленность, двигатели с высоким крутящим моментом, многоэтажные и большие здания (промышленные и коммерческие), трехфазный источник питания, необходимый для работы и обслуживания систем высокой мощности и напряжения.

В наших предыдущих постах про установку однофазной электропроводки в доме и уже известно, что такое MDB, DB, Final Sub Circuit, MCB, MCCB, CB и RCD и т. Д.Так что мы больше никогда не повторим этого.

Связанные сообщения:

Уровни трехфазного и однофазного напряжения в США – NEC

В Соединенных Штатах и Канаде доступны различные уровни однофазного и трехфазного напряжения, т.е. однофазное напряжение доступно для бытовых и в жилых помещениях, в то время как трехфазное напряжение можно использовать в промышленных и коммерческих целях.

Ниже приведены уровни напряжения, доступные в США и Канаде.

Трехфазное напряжение в США

Три точки подключения (3 линии) = 208 В
Три точки подключения (3 линии) = 240 В
Три точки подключения (3 линии) = 480 В

i.е.

L ₁ до L ₂ = 208 В, 240 В или 480 В – (3 фазы)
L ₂ до L ₃ = 208 В, 240 В или 480 В – (3 фазы)
L ₃ по L ₁ = 208 В, 240 В или 480 В – (3 фазы)

Однофазное напряжение в США

От горячего к нейтрали = 120 В
От горячего к нейтрали = 208 В, (высокий Дельта ножки)
Две горячие = 240 В
Горячие к нейтрали = 277 В
Горячие к нейтрали = 480 В

i.е.

- L _{1 от} до N = 120 В, 208 В, 277 В или 480 В – (1-фазный)
- L ₂ до N = 120 В, 208 В, 277 В или 480 В – (1-фазный)
- L ₃ к N = 120 В, 208 В, 277 В или 480 В – (1-фазный)

Соответствующие руководства по подключению:

Трехфазные и однофазные системы напряжения питания «120 В, 208 В, 240 В, 277 В и 480 В» – NEC – US

Конфигурации высокого напряжения с треугольником (120 В, 208 В и 240 В)

Уровни трехфазного и однофазного напряжения в Великобритании, ЕС – IEC

Трехфазная система проще в Великобритания и ЕС по сравнению с США и большинством стран (например,грамм. Индия, Пакистан, ОАЭ и другие арабские страны) используют ту же систему распределения напряжения, что и уровни напряжения в Великобритании, ЕС и МЭК. Как трехфазное, так и однофазное напряжение доступны для жилого и коммерческого применения в одном и том же блоке, как показано ниже.

Трехфазное напряжение в Великобритании и ЕС

Между фазой = 400 В
Любая фаза на нейтраль = 230 В – (1-Φ)
Между тремя фазами = 400 В – (3-Φ)

Т.е.

L ₁ до L ₂ = 400 В – (3 фазы)
L ₂ до L ₃ = 400 В – (3 фазы)
L ₃ до L ₁ = 400 В – (3 фазы)

Однофазное напряжение в Великобритании и ЕС

i.е.

L ₁ к N = 230 В – (1-фазный)
L ₂ к N = 230 В – (1-фазный)
L ₃ к N = 230 В – (1- Phase)

Однофазные и трехфазные системы питания 230 В и 400 В – IEC – UK & EU

Связанные сообщения:

Требования к установке трехфазной проводки

В этом руководстве нам понадобится следующие аксессуары для проводки для подключения трехфазного питания в доме.

Трехфазный счетчик энергии: 1 №
Трехполюсный автоматический выключатель, 63 А (100 или 250 А в США): 1 №
Двухполюсный: 63 А, ток отключения 30 мА (RCD / GFCI): 3 №
Трехполюсный автоматический выключатель , 63A (100-250A в США): 3 номера
, однополюсный, 20A, MCB: 6 номеров
, однополюсный, 16A (20A в США): MCB: 3 номера
, однополюсный, 10A (15A в США) : MCB: 6 номеров
Корпуса распределительных щитов: 3 номера
Соединение шины для подключения нейтрального кабеля
Медные полоски для общего подключения MCB: 3 шт. (Сегмент шины Cu)
Шина из меди для заземления

Как подключить трехфазный главный распределительный щит? Обычно поставщики электроэнергии и услуг устанавливают однофазный счетчик энергии при нагрузке менее 7.5 кВт (10 л.с.) в жилых помещениях (бытовой блок для дома). Если лимит превышен, то рекомендуется установить трехфазный счетчик электроэнергии для потребителей. При нагрузке более 7,5 кВт рекомендуется трехфазная электропроводка в жилых помещениях (домах).
В этом руководстве мы предполагаем, что мы будем подключать только однофазную нагрузку (осветительные приборы, вентиляторы, телевизор, розетку питания, переменный ток и т. Д.) В текущем участке установки трехфазной электропроводки. Другими словами, мы не будем включать трехфазные двигатели, потому что в наших домах у нас нет таких (трехфазных) нагрузок.Если в вашем доме существует трехфазная нагрузка, вы можете это сделать. Как мы видим, общая нагрузка превышает предел установки однофазной электропроводки, поскольку мы будем питать разные комнаты и зоны дома, поэтому мы должны подключить нашу распределительную сеть к трехфазной системе. О прямых трехфазных нагрузках см. В следующих разделах этого поста.
Практическая процедура трехфазного подключения распределительного щита и установки
Мы изучили основную электрическую проводку лампы, вентиляторов и т. Д. (Т.е. Подсхемы и конечные подсхемы) в наших предыдущих сообщениях, поэтому выполните следующие действия, чтобы сделать то же самое, что указано ниже.
Прежде всего, подключите трехфазный счетчик электроэнергии, как показано на рис. (если вы не знаете, как подключить трехфазный счетчик энергии, посмотрите это простое руководство, в котором показано, как подключить трехфазный счетчик энергии.
Подключите MCCB (автоматический выключатель в литом корпусе) в качестве главного выключателя к входящие три фазы ( R , Y , B ) от трехфазного счетчика электроэнергии.(Проверьте цветовую кодировку проводки для различных областей в разделе ниже)
Теперь подключите три исходящие фазы ( R , Y , B ) от MCCB (автоматический выключатель в литом корпусе) к DP (двухполюсный MCB , RCD, SP (однополюсные автоматические выключатели и нагрузка), как показано на рис.)
Теперь подключите УЗО от DP к фазе (линии) и соответствующей нейтрали. Линии исходящей фазы должны быть подключены к конечной и конечной подсхемам. То же самое можно сделать и для нейтральных проводов.
Наконец, подключите электрические приборы к клемме заземления, которая ведет к заземляющему электроду в системе заземления и заземления, как показано на рисунке ниже.
Выполните те же действия для всех трех распределительных щитов для разных помещений и зон.
Щелкните изображение, чтобы увеличить
Рис. Схема установки трехфазной электропроводки
Полезно знать: Вы также можете использовать четырехполюсный выключатель или автоматический выключатель вместо трехполюсного выключателя / выключателя .Просто подключите нейтральный провод к последнему слоту этого MCCB (буква N, обозначающая нейтраль, напечатана на паспортной табличке). Входящий и исходящий нейтральный провод, как и другие фазы, должен быть подключен к медной полосе (т. Е. Заземлению или нейтральной шине в коробке панели b), как показано на рис.
Кроме того, если вам необходимо подключить однофазную нагрузку или подключить отдельный потребительский блок или вспомогательную панель, прочтите предыдущие опубликованные сообщения о схемах однофазной проводки.
Связанные сообщения:
Ниже дана схема установки электропроводки трехфазного распределительного устройства в соответствии с требованиями NEC и IEC.
Схемы установки трехфазной электрической проводки – US -NEC
Трехфазное распределительное устройство 208 В и проводка панели.
Щелкните изображение, чтобы увеличить
Трехфазное распределение напряжения 240 В (треугольник с высоким перепадом напряжения) и монтаж панели.
Щелкните изображение, чтобы увеличить
Трехфазное распределение 480 В и монтаж панели.
Щелкните изображение, чтобы увеличить
Полезно знать: использование трех отдельных однополюсных автоматических выключателей для цепей 208 В, 240 В или 480 В. запрещено правилами.Если вы все же хотите подключить три выключателя SP в качестве трехполюсного для трехфазной цепи, переключатели всех выключателей должны быть соединены и соединены вместе, то есть все выключатели SP должны быть включены и выключены одним и тем же общим переключателем. Кроме того, используйте соответствующий номинальный выключатель, размер провода, розетки и переключатели и т. Д. (Проверьте нижнее примечание (инструкции и меры предосторожности) для калькуляторов и учебных пособий о размере провода, размерах розеток, переключателей и розеток и т. Д.
Связанные сообщения:
Схемы подключения трехфазной электрической сети – Великобритания, ЕС – IEC
Щелкните изображение, чтобы увеличить электрические схемы, указанные для общего рисунка 1 выше.
Трехфазная, 400 В, проводка разделенного распределительного щита с УЗО – только 3-Φ нагрузки
Щелкните изображение, чтобы увеличить
Трехфазное, 400-вольтное, разводное соединение распределительного щита с УЗО – 1-Φ нагрузки от источника 3-Φ
Щелкните изображение, чтобы увеличить
Трехфазная, 400 В, разделенная проводка распределительного щита с УЗО – комбинация нагрузок 3 Φ и 1 Φ
Щелкните изображение, чтобы увеличить
Трехфазный, 400 В, стандартный распределительный щит Электропроводка с УЗО для цепей нагрузки 3-Φ
Щелкните изображение, чтобы увеличить
Трехфазная, 400 В, типовая проводка распределительного щита с УЗО для цепей нагрузки 3-Φ и 1-Φ
Щелкните изображение, чтобы увеличить
Связанные сообщения:
Полезно знать: В соответствии с правилами электропроводки IET (Институт инженерии и технологий): 17-е издание (BS 7671: 2008 – 1: 2011), в потребительском блоке должна быть предусмотрена защита УЗО. кроме системы дымовой и охранной сигнализации.
Как подключить однофазную нагрузку 120 В в однофазной распределительной системе? – NEC – US
Трехфазные цепи нагрузки могут быть напрямую подключены к трем горячим проводам. Имейте в виду, что нейтраль требуется не во всех случаях. Однофазная нагрузка может быть подключена к горячему и нейтральному (120 В) или к двум горячим проводам (однофазный 240 В). Ниже представлена типичная трехфазная разводка панели для США и Канады.
Монтаж трехфазных цепей 208 В и автоматических выключателей на главной сервисной панели.
Монтаж проводки трехфазных цепей 240 В (треугольник с высоким напряжением) и автоматических выключателей на главной сервисной панели.
Монтаж трехфазных цепей 480 В и автоматических выключателей на главной сервисной панели.
Похожие сообщения:
Как подключить трехфазную нагрузку 400 В в трехфазной распределительной системе? – IEC & UK
Как упоминалось выше, трехфазные нагрузки (400 В, трехфазные двигатели) могут быть напрямую подключены к трем линиям соответственно i.е. нет необходимости подключаться к нейтральной точке (в некоторых случаях нейтраль все еще требуется в трехфазной системе, что зависит от конструкции системы. Перед установкой такого устройства обратитесь к руководству пользователя). Для однофазных нагрузок (230 В или 120 В переменного тока, телевизор, розетка, вентиляторы и т. Д.) Их можно подключить к фазному и нейтральному проводу, как показано ниже. Обратите внимание, что заземляющий провод должен быть подключен к электроприборам и оборудованию, подключенному как к однофазной, так и к трехфазной системе питания, в целях безопасности, поскольку это предотвращает опасность поражения электрическим током.
Рис. 5 – Однофазная и трехфазная нагрузка, подключенная к трехфазной системе питания
Подключение трехфазной нагрузки, точек нагрузки 400 В и MCB с УЗО и RCCB в распределительном щите
Подключение трехфазной нагрузки 400 В и автоматических выключателей в разделенной нагрузке Распределительный щит и потребительский блок с УЗО.
Типовая схема подключения трехфазных цепей нагрузки 400 В и MCB в распределительном щите и блоке потребителя.
Связанные сообщения:
Принципиальная электрическая схема трехфазного распределительного щита
На следующей типовой схеме соединений показана установка трехфазного распределительного щита и потребительского блока в жилом / коммерческом районе.
Рис. 2 – Схема электрических соединений трехфазного и однофазного потребительского блока с УЗО
Цветовые коды трехфазной проводки
– IEC и NEC
Мы использовали красный для фазы , под напряжением или в горячем состоянии , черный для Нейтраль и Зеленый для заземления на типовой однофазной схеме подключения. Вы можете использовать специальные региональные или общепринятые коды в данной местности, например IEC – Международная электротехническая комиссия ( UK , EU и т. Д.) или NEC (Национальный электротехнический кодекс [ US и Канада ] см. подробный пост о NEC и IEC, цветовые коды проводки , где:
NEC – США:
Трехфазный 208 В и 240 В AC (High Leg Delta):
Синий = Горячий 1 или Линия 1
Оранжевый = Горячий 2 или Линия 2 (посередине)
Черный = Горячий 3 или линия 3
Белый = Нейтраль
Зеленый с Желтой полосой или оголенный проводник = Земля / Земля или Защитное заземление «PG».
Трехфазный 277 В и 480 В переменного тока:
Желтый = Горячий 1 или Линия 1
Оранжевый = Горячий 2 или Линия 2 (посередине)
Коричневый = Горячая 3 или Линия 3
Белый = Нейтраль
Зеленый с Желтая полоса или оголенный Проводник = Земля / Земля или Защитное заземление «PG».
Однофазный 120 В переменного тока:
Черный = Горячий или Линия ,
Белый = Нейтральный
Зеленый с Желтый с полосой или голым проводом = Земля / Земля или Защитное заземление «PG».
Однофазный 240 В переменного тока:
Черный = Горячий 1 или Линия 1
Красный = Горячий 2 или Линия 2
Белый = Нейтральный
Зеленый с Желтой полосой или оголенным Проводник = Земля / Земля или Защитное заземление «PG».
Похожие сообщения:
IEC и Великобритания:
Трехфазный 400 В:
Коричневый = Фаза 1
Черный = Фаза 2
Серый = Фаза 3
Синий = Нейтраль
Зеленый или Зеленый с Желтый Полоса = Заземление или провод заземления в качестве защитного заземления (PE).
Однофазный 230 В переменного тока:
Коричневый = Фаза или Линия
Синий = Нейтраль
Зеленый или Зеленый с Желтым полосой = Земля / Земля или Защитное заземление «PE».
Для справки: СТАРАЯ цветовая кодировка проводки в Великобритании (до 2004 г.) , которая по-прежнему применима в других странах, например, в Индии, Пакистане, ОАЭ, Канаде и других арабских странах.
400 В, трехфазный
Красный = Фаза 1
Желтый = Фаза 2
Синий = Фаза 3
Черный = Нейтраль
Зеленый = Заземление или провод заземления.
230 В, однофазный
Красный = Фаза
Черный = Нейтраль
Зеленый = Заземление или провод заземления.
Связанные сообщения:
Общие меры предосторожности и инструкции
Электричество – наш друг и враг одновременно, если вы дадите ему шанс убить вас, помните, они никогда не упустят его. Пожалуйста, прочтите все меры предосторожности и инструкции при выполнении этого руководства на практике.
Отключите источник питания (и убедитесь, что он действительно выключен) перед обслуживанием, ремонтом или установкой электрического оборудования. Для этого выключите главный выключатель на главном блоке потребителей или распределительном щите.
Никогда не стойте и не прикасайтесь к мокрым и металлическим частям во время ремонта или установки.
Внимательно прочтите все предупреждения и инструкции и строго следуйте им при выполнении этого руководства или любой другой практической работы, связанной с электромонтажными работами.
Всегда используйте кабель и провод правильного размера, розетки и выключатели подходящего размера, а также автоматические выключатели подходящего размера. Вы также можете использовать калькулятор сечения проводов и кабелей, чтобы найти правильный размер сечения.
Никогда не пытайтесь играть с электричеством (это опасно и может привести к летальному исходу) без надлежащего руководства и ухода.Выполняйте монтажные и ремонтные работы в присутствии опытных специалистов, обладающих обширными знаниями и передовой практикой, знающих, как обращаться с электричеством.
Самостоятельное выполнение электромонтажных работ опасно, а в некоторых случаях – незаконно. Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем вносить какие-либо изменения / модификации в электрические соединения.
Распределительный щит не должен устанавливаться на расстоянии 2,2 метра (84 дюйма = 7 футов), в то время как выключатель должен быть установлен 1.82 метра (72 дюйма = 6 футов) над полом, необходимо защитить от коррозии и вдали от участков с водой. Все провода и кабели должны быть закрыты панелью (т.е. она не должна выступать за пределы панели). Наконец, возле распределительного щита должен быть знак безопасности.
Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.
Вы также можете проверить соответствующие Руководства по установке электропроводки.
Трехфазное электрическое питание | Передача электроэнергии
Трехфазная электроэнергия – распространенный метод передачи электроэнергии. Это тип многофазной системы, которая в основном используется для питания двигателей и многих других устройств. Трехфазная система использует меньше проводящего материала для передачи электроэнергии, чем эквивалентные однофазные, двухфазные системы или системы постоянного тока при том же напряжении.
В трехфазной системе три проводника цепи несут три переменных тока (одинаковой частоты), которые достигают своих мгновенных пиковых значений в разное время. Если взять за основу один проводник, то два других тока задерживаются во времени на одну треть и две трети одного цикла электрического тока. Эта задержка между «фазами» обеспечивает постоянную передачу мощности в течение каждого цикла тока, а также позволяет создавать вращающееся магнитное поле в электродвигателе.
Трехфазные системы могут иметь или не иметь нейтральный провод. Нейтральный провод позволяет трехфазной системе использовать более высокое напряжение, поддерживая при этом однофазные приборы с более низким напряжением. В ситуациях распределения высокого напряжения обычно не бывает нейтрального провода, поскольку нагрузки можно просто подключить между фазами (соединение фаза-фаза).
Трехфазный имеет свойства, которые делают его очень востребованным в электроэнергетических системах. Во-первых, фазные токи имеют тенденцию нейтрализовать друг друга, суммируясь до нуля в случае линейной сбалансированной нагрузки.Это позволяет исключить нейтральный провод на некоторых линиях; все фазные проводники проходят одинаковый ток и поэтому могут иметь одинаковый размер для сбалансированной нагрузки. Во-вторых, передача мощности на линейную сбалансированную нагрузку является постоянной, что помогает снизить вибрации генератора и двигателя. Наконец, трехфазные системы могут создавать магнитное поле, вращающееся в заданном направлении, что упрощает конструкцию электродвигателей. Три – это самый низкий фазовый порядок, демонстрирующий все эти свойства.
Большинство бытовых нагрузок однофазные. Обычно трехфазное питание либо вообще не поступает в жилые дома, либо там, где оно поступает, оно распределяется на главном распределительном щите.
На электростанции электрический генератор преобразует механическую энергию в набор переменных электрических токов, по одному от каждой электромагнитной катушки или обмотки генератора. Токи являются синусоидальными функциями времени, все с одной и той же частотой, но смещены во времени, чтобы получить разные фазы.В трехфазной системе фазы распределены равномерно, что дает разделение фаз на одну треть цикла. Частота сети обычно составляет 50 Гц в Азии, Европе, Южной Америке и Австралии и 60 Гц в США и Канаде (но более подробную информацию см. В разделе «Системы электроснабжения»).
Генераторы выдают напряжение в диапазоне от сотен вольт до 30 000 вольт. На электростанции трансформаторы «повышают» это напряжение до другого, пригодного для передачи.
После многочисленных дополнительных преобразований в передающей и распределительной сети мощность окончательно преобразуется в стандартное сетевое напряжение ( i.е. «бытовое» напряжение). Электропитание может быть уже разделено на одну фазу на этом этапе или все еще может быть трехфазным. При трехфазном понижении выход этого трансформатора обычно соединяется звездой со стандартным напряжением сети (120 В в Северной Америке и 230 В в Европе и Австралии), являющимся фазным напряжением. Другая система, обычно встречающаяся в Северной Америке, – это соединение вторичной обмотки треугольником с центральным ответвлением на одной из обмоток, питающих землю и нейтраль.Это позволяет использовать трехфазное напряжение 240 В, а также три различных однофазных напряжения (120 В между двумя фазами и нейтралью, 208 В между третьей фазой (известной как верхняя ветвь) и нейтралью и 240 В между любыми двумя фазами). должны быть доступны из того же источника.
В большом оборудовании для кондиционирования воздуха и т. Д. Используются трехфазные двигатели из соображений эффективности, экономии и долговечности.
Нагреватели резистивного нагрева, такие как электрические котлы или отопление помещений, могут быть подключены к трехфазным системам.Аналогичным образом может быть подключено электрическое освещение. Эти типы нагрузок не требуют вращающегося магнитного поля, характерного для трехфазных двигателей, но используют более высокий уровень напряжения и мощности, обычно связанный с трехфазным распределением. Системы люминесцентного освещения также выигрывают от уменьшения мерцания, если соседние светильники получают питание от разных фаз.
Большие выпрямительные системы могут иметь трехфазные входы; Результирующий постоянный ток легче фильтровать (сглаживать), чем выходной сигнал однофазного выпрямителя.Такие выпрямители могут использоваться для зарядки аккумуляторов, процессов электролиза, таких как производство алюминия, или для работы двигателей постоянного тока.
Интересным примером трехфазной нагрузки является электродуговая печь, используемая в сталеплавильном производстве и при переработке руд.
В большинстве стран Европы печи рассчитаны на трехфазное питание. Обычно отдельные нагревательные элементы подключаются между фазой и нейтралью, чтобы обеспечить подключение к однофазной сети. Во многих регионах Европы единственным доступным источником является однофазное питание.
Иногда преимущества трехфазных двигателей делают целесообразным преобразование однофазной мощности в трехфазную. Мелкие клиенты, такие как жилые или фермерские хозяйства, могут не иметь доступа к трехфазному питанию или могут не захотеть оплачивать дополнительную стоимость трехфазного обслуживания, но все же могут пожелать использовать трехфазное оборудование. Такие преобразователи также могут позволять изменять частоту, позволяя регулировать скорость. Некоторые локомотивы переходят на многофазные двигатели, приводимые в действие такими системами, даже несмотря на то, что поступающее питание на локомотив почти всегда либо постоянное, либо однофазное переменное.
Поскольку однофазная мощность стремится к нулю в каждый момент, когда напряжение пересекает ноль, но трехфазная подает мощность непрерывно, любой такой преобразователь должен иметь способ накапливать энергию в течение необходимой доли секунды.
Один из методов использования трехфазного оборудования в однофазной сети – это вращающийся фазовый преобразователь, по сути, трехфазный двигатель со специальными пусковыми устройствами и коррекцией коэффициента мощности, которые создают сбалансированные трехфазные напряжения. При правильной конструкции эти вращающиеся преобразователи могут обеспечить удовлетворительную работу трехфазного оборудования, такого как станки, от однофазного источника питания.В таком устройстве накопление энергии осуществляется за счет механической инерции (эффект маховика) вращающихся компонентов. Внешний маховик иногда находится на одном или обоих концах вала.
Вторым методом, который был популярен в 1940-х и 50-х годах, был метод, который назывался «методом трансформатора». В то время конденсаторы были дороже трансформаторов. Таким образом, автотрансформатор использовался для подачи большей мощности через меньшее количество конденсаторов. Этот метод работает хорошо и имеет сторонников даже сегодня.Использование метода преобразования имени отделяет его от другого распространенного метода, статического преобразователя, поскольку оба метода не имеют движущихся частей, что отделяет их от вращающихся преобразователей.
Другой часто применяемый метод – использование устройства, называемого статическим преобразователем фазы. Этот метод работы трехфазного оборудования обычно используется с нагрузками двигателя, хотя он обеспечивает только 2/3 мощности и может вызвать перегрев нагрузок двигателя, а в некоторых случаях – перегрев. Этот метод не будет работать, когда задействованы чувствительные схемы, такие как устройства ЧПУ, или в нагрузках индукционного или выпрямительного типа.
Производятся некоторые устройства, имитирующие трехфазную сеть из трехпроводных однофазных источников питания. Это достигается за счет создания третьей «субфазы» между двумя токоведущими проводниками, в результате чего разделение фаз составляет 180 ° – 90 ° = 90 °. Многие трехфазные устройства будут работать в этой конфигурации, но с меньшей эффективностью.
Преобразователи частоты (также известные как твердотельные инверторы) используются для точного управления скоростью и крутящим моментом трехфазных двигателей. Некоторые модели могут питаться от однофазной сети.ЧРП работают путем преобразования напряжения питания в постоянный ток, а затем преобразования постоянного тока в подходящий трехфазный источник для двигателя.
Цифровые фазовые преобразователи – это новейшая разработка в технологии фазовых преобразователей, которая использует программное обеспечение в мощном микропроцессоре для управления твердотельными компонентами переключения питания. Этот микропроцессор, называемый процессором цифровых сигналов (DSP), контролирует процесс преобразования фазы, непрерывно регулируя модули ввода и вывода преобразователя для поддержания сбалансированной трехфазной мощности при любых условиях нагрузки.
Трехпроводное однофазное распределение полезно, когда трехфазное питание недоступно, и позволяет удвоить нормальное рабочее напряжение для мощных нагрузок.
Двухфазное питание, как и трехфазное, обеспечивает постоянную передачу мощности линейной нагрузке. Для нагрузок, которые соединяют каждую фазу с нейтралью, при условии, что нагрузка имеет одинаковую потребляемую мощность, двухпроводная система имеет ток нейтрали, который превышает ток нейтрали в трехфазной системе.Кроме того, двигатели не являются полностью линейными, что означает, что вопреки теории двигатели, работающие на трех фазах, имеют тенденцию работать более плавно, чем на двухфазных. Генераторы на Ниагарском водопаде, установленные в 1895 году, были крупнейшими генераторами в мире в то время и были двухфазными машинами. Истинное двухфазное распределение энергии по существу устарело. В системах специального назначения для управления может использоваться двухфазная система. Двухфазное питание может быть получено от трехфазной системы с использованием трансформаторов, называемых трансформатором Скотта-Т.
Моноциклическое питание – это название асимметричной модифицированной двухфазной системы питания, используемой General Electric около 1897 года (отстаивавшей Чарльз Протеус Стейнмец и Элиху Томсон; это использование, как сообщается, было предпринято, чтобы избежать нарушения патентных прав). В этой системе генератор был намотан с однофазной обмоткой полного напряжения, предназначенной для освещения нагрузок, и с небольшой (обычно линейного напряжения) обмоткой, которая вырабатывала напряжение в квадратуре с основными обмотками. Намерение состояло в том, чтобы использовать эту дополнительную обмотку «силового провода» для обеспечения пускового момента для асинхронных двигателей, при этом основная обмотка обеспечивает питание осветительных нагрузок.После истечения срока действия патентов Westinghouse на симметричные двухфазные и трехфазные системы распределения электроэнергии моноциклическая система вышла из употребления; его было сложно анализировать, и его хватило не на то, чтобы разработать удовлетворительный учет энергии.
Созданы и испытаны системы высокого порядка фаз для передачи энергии. Такие линии передачи используют 6 или 12 фаз и конструктивные решения, характерные для линий передачи сверхвысокого напряжения. Линии передачи высокого порядка могут позволить передачу большей мощности через данную линию передачи на полосе отчуждения без затрат на преобразователь HVDC на каждом конце линии.
Многофазная система – это средство распределения электроэнергии переменного тока. Многофазные системы имеют три или более электрических проводника, находящихся под напряжением, по которым проходят переменные токи с определенным временным сдвигом между волнами напряжения в каждом проводнике. Полифазные системы особенно полезны для передачи энергии электродвигателям. Самый распространенный пример – трехфазная система питания, используемая в большинстве промышленных приложений.
Один цикл напряжения трехфазной системы
На заре коммерческой электроэнергетики на некоторых установках для двигателей использовались двухфазные четырехпроводные системы.Основным преимуществом этого было то, что конфигурация обмотки была такой же, как у однофазного двигателя с конденсаторным пуском, а при использовании четырехпроводной системы концептуально фазы были независимыми и легко анализировались с помощью математических инструментов, доступных в то время. . Двухфазные системы заменены трехфазными. Двухфазное питание с углом между фазами 90 градусов может быть получено из трехфазной системы с использованием трансформатора, подключенного по Скотту.
Многофазная система должна обеспечивать определенное направление вращения фаз, поэтому напряжения зеркального отображения не учитываются при определении порядка фаз.Трехпроводная система с двумя фазными проводниками, разнесенными на 180 градусов, по-прежнему остается только однофазной. Такие системы иногда называют расщепленной фазой.
Полифазное питание особенно полезно в двигателях переменного тока, таких как асинхронный двигатель, где оно генерирует вращающееся магнитное поле. Когда трехфазный источник питания завершает один полный цикл, магнитное поле двухполюсного двигателя вращается на 360 ° в физическом пространстве; Двигатели с большим количеством пар полюсов требуют большего количества циклов питания, чтобы совершить один физический оборот магнитного поля, и поэтому эти двигатели работают медленнее.Никола Тесла и Михаил Доливо-Добровольский изобрели первые практические асинхронные двигатели, использующие вращающееся магнитное поле – ранее все коммерческие двигатели были постоянного тока, с дорогими коммутаторами, щетками, требующими большого технического обслуживания, и характеристиками, непригодными для работы в сети переменного тока. Многофазные двигатели просты в сборке, они самозапускаются и мало вибрируют.
Были использованы более высокие номера фаз, чем три. Обычной практикой для выпрямительных установок и преобразователей HVDC является обеспечение шести фаз с шагом между фазами 60 градусов, чтобы уменьшить генерацию гармоник в системе питания переменного тока и обеспечить более плавный постоянный ток.Построены экспериментальные линии передачи высокого фазового порядка, содержащие до 12 фаз. Это позволяет применять правила проектирования сверхвысокого напряжения (СВН) при более низких напряжениях и позволит увеличить передачу мощности в коридоре той же ширины линии электропередачи.
Жилые дома и малые предприятия обычно снабжаются одной фазой, взятой из одной из трех фаз коммунального обслуживания. Индивидуальные клиенты распределяются по трем фазам, чтобы сбалансировать нагрузки. Однофазные нагрузки, такие как освещение, могут быть подключены от фазы под напряжением к нейтрали цепи, что позволяет сбалансировать нагрузку в большом здании по трем фазам питания.Сдвиг фаз линейных напряжений составляет 120 градусов; Напряжение между любыми двумя живыми проводами всегда в 3 раза больше между живым и нулевым проводом. См. Статью Системы электроснабжения для получения списка однофазных распределительных напряжений по всему миру; трехфазное линейное напряжение будет в 3 раза больше этих значений.
В Северной Америке в жилых многоквартирных домах может быть распределено напряжение 120 В (линия на нейтраль) и 208 В (линия на линию). Основные однофазные приборы, такие как духовки или варочные панели, предназначенные для системы разделения фаз на 240 В, обычно используемой в односемейных домах, могут работать некорректно при подключении к 208 В; нагревательные приборы будут развивать только 3/4 своей номинальной мощности, а электродвигатели не будут правильно работать при подаче напряжения на 13% ниже.
Преимущества трехфазного распределения электроэнергии
Большинство из нас мало думают об электричестве – до тех пор, пока мы не получим счет или не произойдет перерыв в обслуживании. Но операторы центров обработки данных хорошо осведомлены о стоимости, стабильности и надежности электроэнергии, и это вызывает повышенный интерес к трехфазным распределительным устройствам (PDU).
Стандартная розетка в США подает переменный ток частотой 60 Гц. Шестьдесят раз в секунду ток, протекающий по цепи, меняет направление на противоположное. Изобразите синусоидальную волну: максимальная амплитуда волны представляет пиковое положительное напряжение, а минимальная амплитуда представляет максимальное отрицательное напряжение. Дважды за цикл волна проходит через нулевую ось, что означает отсутствие подачи напряжения.
Это нормально для тостеров, микроволновых печей и другой бытовой техники, а также для ПК, стоящего на вашем столе. Однако переменный ток с частотой 60 Гц не очень эффективен или непостоянен, когда дело касается питания оборудования центра обработки данных.
Трехфазное питание передает три переменных тока через одну цепь, каждый из которых равномерно разделен по фазовому углу.Другими словами, каждую треть цикла одна из волн достигает пикового напряжения, а мощность, подаваемая цепью, остается постоянной.
В электросети используется трехфазная система распределения электроэнергии, поскольку она обеспечивает более высокую передачу при более низкой силе тока. Это позволяет использовать медную проволоку большего сечения (более тонкую), что значительно снижает затраты на материалы и рабочую силу.
Те же преимущества проявляются и в центре обработки данных. Трехфазная цепь обеспечивает большую удельную мощность, чем однофазная, при той же силе тока, что позволяет снизить размер проводки и снизить затраты.Кроме того, трехфазное питание упрощает балансировку нагрузок, сводит к минимуму токи гармоник и необходимость в больших нейтральных проводах. Он также оптимизирует использование электрической мощности для повышения энергоэффективности.
Альтернативно-фазный стоечный БРП PRO2 от Server Technology распределяет фазы по розеткам, а не по отдельным банкам. Это позволяет использовать более короткие кабели, что улучшает воздушный поток, упрощает балансировку нагрузки и повышает эффективность.
PDU использует технологию розеток высокой плотности (HDOT) серверной технологии, которая подходит для 42 розеток C13 в устройстве с сетевым управлением 42U.PDU HDOT более чем на 20 процентов меньше сопоставимых устройств, использующих стандартные розетки, что позволяет максимально увеличить доступное пространство в задней части стойки. Конструкция HDOT также обеспечивает собственное удержание шнура с силой отрыва более 12 фунтов, уменьшая или устраняя необходимость во вспомогательных устройствах фиксации шнура.
С увеличением плотности розеток увеличивается мощность и потенциально увеличивается тепло. Блоки распределения питания HDOT изготавливаются из жаропрочных материалов с классом воспламеняемости UL94 V-0, что делает их подходящими для самых суровых условий центров обработки данных.
Измерение мощности на каждую розетку (POPS) обеспечивает высокоточное измерение тока, напряжения, активной мощности, полной мощности, коэффициента мощности и коэффициента амплитуды на каждой розетке. POPS также может подавать сигналы тревоги и предупреждения, когда ток, мощность и коэффициент мощности достигают низких и высоких значений. Четырехэтапный процесс настройки
Server Technology удобен для пользователя и помогает клиентам в графическом виде выбирать напряжение, силу тока, фазу, тип вилки, ориентацию входного кабеля, конфигурацию розетки, возможности подключения и цвет.Кроме того, компания разработала быстродействующий производственный процесс, который обеспечивает короткие сроки изготовления индивидуальных PDU с точной комбинацией розеток в тех местах, где они нужны заказчику.
Специалисты по питанию центров обработки данных Rahi могут помочь вам определить, могут ли трехфазные блоки распределения питания принести пользу вашему предприятию, и спроектировать решение, точно соответствующее вашим требованиям. Свяжитесь с нами сегодня, чтобы получить бесплатную консультацию.
О компании Rahi
Rahi – глобальный поставщик ИТ-решений.Мы обладаем уникальной способностью комбинировать центры обработки данных, ИТ и аудио / видео решения для создания интегрированной среды, которая повышает эффективность, улучшает обслуживание клиентов и создает конкурентные преимущества. Мы предлагаем полный набор продуктов в области физической инфраструктуры, хранения, вычислений, сетей, питания и охлаждения, а также аудио / видео. Кроме того, Rahi предлагает профессиональные и управляемые услуги, чтобы помочь клиентам в логистике, доставке, настройке и постоянной поддержке их технологических решений.
Конфигурации распределения электроэнергии с тремя 3-фазными линиями электропередачи
Местное распределение
Электроэнергия покидает подстанцию по трем трехфазным «горячим» линиям электропередачи , которые проложены рядом с автомагистралями или вдоль местных дорог к точкам использования.Все три фазы имеют общую нейтральную линию и имеют одинаковое напряжение, но они на 120 электрических градусов не совпадают по фазе друг с другом.
Конфигурации распределения электроэнергии с тремя трехфазными линиями горячего питания (фото предоставлено Мэттом Алсупом через Flickr)
Местная электрическая компания обычно решает, где в зоне обслуживания должны быть расположены трехфазные и однофазные сети.
Первоначально поставляемые в виде трех фаз, фазовые линии разделены для подачи питания на разные участки.Трехфазное обслуживание для промышленных и крупных коммерческих клиентов отделено от однофазных линий для обслуживания частных клиентов, малых предприятий и сельских клиентов.
Номинальная мощность 120/240 В обеспечивается трансформаторами, стратегически расположенными на опорах для надземного обслуживания и над землей на бетонных площадках или в подземных защитных сводах для подземных работ.
Для крупных электроприборов, таких как плиты, водонагреватели, сушилки для одежды и кондиционеры , как правило, требуется 240 В, , тогда как 120 В, удовлетворяет потребности в освещении, небольших приборах, телевизорах, персональных компьютерах и розетках.
Распределительный трансформатор на опоре 240 В (фото предоставлено Википедией)
Однако, когда жилые дома расположены в зоне, обслуживаемой распределенной вторичной сетью 208Y / 120 В , большие приборы получают питание от 208 В , а освещение – маленькое. бытовая техника, развлекательная электроника и розетки поставляются с напряжением 120 В .

Общее энергоснабжение
Вторичные цепи обеспечивают электроэнергию в различных формах для удовлетворения потребностей потребителей.К ним относятся следующие:

Однофазный, трехпроводной, 120/240 В
Наиболее распространенная конфигурация распределительной проводки для домов, малых предприятий и ферм – 120/240 В , однофазное обслуживание.
Рисунок 1 – Вторичная обмотка однофазного трансформатора обеспечивает 240 В через A и B и 120 В через A или B и нейтраль.
На рисунке 1 схематическая диаграмма распределительного трансформатора для однофазной сети 120/240 В . 240 В получается подключением двух незаземленных «горячих» проводов, а 120 В – подключением любого из двух «горячих» незаземленных проводов и нейтрального (заземленного) проводника.
Вернуться к Конфигурации ↑

Трехфазное, четырехпроводное, соединение звездой 120/208 В
Различные напряжения могут быть получены при трехфазном, четырехпроводном соединении звездой 120/208 В , как показано на рисунке 2.
Рисунок 2 – Трехфазный четырехпроводной вторичный трансформатор, соединенный звездой, может обеспечивать питание переменного тока напряжением 120 и 208 В
Клеммы трех обмоток трансформатора, соединенного звездой обозначаются A , B и C .Напряжение между любой из точек A, B и C и нейтральным (заземленным) проводником составляет 120 В, , а напряжение между любыми двумя точками A – B, B – C или C – A – 208. V .
Эти 208 В являются произведением напряжения между любой фазой и нейтралью (120 В) и квадратного корня из 3 или 1,732 ( 120 В x 1,732 = 208 В ).
Следовательно, следующие напряжения могут быть получены из системы, соединенной звездой:
120 В , однофазное, двухпроводное (A к нейтрали, B к нейтрали и C к нейтрали)
208 В , однофазный, двухпроводной (от A до B, от B до C и от C до A)
208 В , трехфазный, трехпроводной
120/208 В , три -фазная, четырехпроводная
Другая популярная трехфазная четырехпроводная система с соединением звездой рассчитана на 277/489 В .Фидерные и ответвительные цепи, подключенные к этому источнику питания, могут обеспечивать:
277 В , однофазный, двухпроводный
480 В , однофазный, двухпроводный
480 В , трехфазный, трехпроводный
277/480 В , трехфазный, четырехпроводный
Вернуться к Конфигурации ↑

Трехфазный, четырехпроводный, 120/240 В, соединенный треугольником
Другой набор выходное напряжение может быть получено с помощью трехфазной четырехпроводной вторичной обмотки трансформатора, соединенной треугольником, как показано на схематическом рисунке 2.
Три обмотки соединены последовательно, образуя равносторонний треугольник или греческую букву ∆ . Каждая из вершин треугольника обозначена буквой A , B или C , представляющей одну из трех фаз, питающих сеть. Середина обмотки между вершинами B и C заземлена в нулевой точке N .
Напряжение между любыми двумя вершинами от A до B, от B до C и от C до A составляет 240 В .Однако напряжение между B и нейтралью и C и нейтралью составляет 120 В, , а напряжение между A и нейтралью составляет 208 В .
Этот 208 В получается путем умножения 120 В между C или B и нейтралью на квадратный корень из 3 или 1,732 (120 В x 1,732 = 207,84, округленное до 208 В) .
Следовательно, следующие напряжения могут быть получены из системы, соединенной треугольником:
120 В , однофазный, двухпроводный (B к нейтрали и C к нейтрали)
240 В , однофазный, двухпроводной (от A к B, от B к C и C к A)
240 В , трехфазный, трехпроводной
120/208 В , трехфазный, четырехфазный провод
Рисунок 3 – Трехфазный четырехпроводной вторичный трансформатор, соединенный треугольником, может обеспечивать три выходных напряжения: 120, 208 и 240 В переменного тока.
При подключении к трехфазной четырехпроводной сети необходимо соблюдать осторожность. Вторичная обмотка трансформатора из-за потенциального повреждения , которое может быть вызвано случайным подключением «верхнего плеча» .Напряжение от А до нейтрали, где желательно более низкое напряжение.
NEC, раздел 110.15, « Средства определения проводника с более высоким напряжением относительно земли », гласит:
«На 4-проводной вторичной обмотке , соединенной треугольником, , где средняя точка одной фазной обмотки заземлена для питания освещения. и аналогичные нагрузки, фазный провод, имеющий более высокое напряжение относительно земли, должен быть идентифицирован внешней (изоляционной) отделкой оранжевого цвета или маркировкой (или лентой) или другими эффективными средствами.”
Целью этого предупредительного требования NEC является предотвращение случайного подключения любых соединений между A и землей и получения 208 В, когда предполагалось получить 120 В от B или C к земле. Таким образом, провод от A до земли будет иметь оранжевую изоляцию или быть помечен оранжевой лентой или оранжевой биркой.
Вернуться к Конфигурации ↑
Ссылка: Справочник по деталям электрического проектирования // Второе издание – Нил Склейтер; Джон Э.Traister (Электронная книга для приобретения)
Описание трехфазного питания | Объяснение трехфазного питания
В этом видео подробно рассматривается трехфазное питание и объясняется, как оно работает. Трехфазную мощность можно определить как общий метод производства, передачи и распределения электроэнергии переменного тока. Это разновидность многофазной системы, которая является наиболее распространенным методом передачи электроэнергии в электрических сетях во всем мире.

Дополнительные ресурсы Raritan
Расшифровка стенограммы:
Добро пожаловать в это анимированное видео, в котором быстро объясняется трехфазное питание.Я также объясню загадку того, почему 3 линии электропередачи разнесены на 120 градусов, потому что это важный момент для понимания трехфазного питания.
Питание, которое поступает в центр обработки данных, обычно представляет собой трехфазное питание переменного тока, что означает трехфазное питание переменного тока.
Давайте посмотрим на упрощенный пример того, как генерируется трехфазная мощность.
Этот пример отличается от того, что я использовал бы для описания того, как трехфазный двигатель использует мощность. В видео с переменным током мы показали, как вращение магнита мимо одного провода заставляет ток течь вперед и назад.Теперь мы собираемся покрутить магнит через 3 провода и посмотреть, как он влияет на ток в каждом из проводов.
В этом трехфазном примере северный положительный конец магнита направлен прямо вверх по линии один.
Чтобы облегчить объяснение концепции, давайте воспользуемся циферблатом и скажем, что первая линия находится в позиции двенадцати часов. Электроны в строке 1 будут течь к северному полюсу магнита. Что происходит, когда магнит теперь поворачивается на 90 градусов?
Как мы видели на видео с переменным током, поскольку магнит перпендикулярен линии 1, электроны в линии 1 перестанут двигаться.Затем, когда магнит поворачивается более чем на 90 градусов, южный полюс магнита приближается к линии один, и электроны меняют направление, что означает, что направление тока изменится. Это было подробно описано в видео по переменному току. Если вы нажали на это видео, не понимая, что такое переменный ток, сначала просмотрите это видео.
Глядя на диаграмму, вы можете понять, почему я выбрал аналоговый циферблат. Круг составляет 360 градусов, и часы делят круг на 12 частей, так что каждый час покрывает 30 градусов круга.Переход от 12 к 3 составляет 90 градусов, а переход от 12 к 4 – 120 градусов.
При генерации трехфазного питания медные провода расположены на расстоянии 120 градусов друг от друга. Итак, когда вы находитесь в позиции «четыре часа» в нашем примере, это 120 градусов от первой линии. А в положении «восемь часов» он находится на 120 градусах от обоих положений: «4 часа» и «12 часов». Три линии равномерно расположены по кругу.
Если северный полюс находится ближе к одному из трех проводов, электроны движутся в этом направлении.Чем ближе южный полюс подходит к каждому проводу, тем больше электроны удаляются от южного полюса. В каждой из трех линий электроны движутся вперед и назад, и они не всегда движутся в том же направлении или с той же скоростью, что и две другие линии.
Давайте еще раз посмотрим на пример. Когда магнит вращается, когда северный полюс находится в положении 1 часа, он становится перпендикулярным линии 2, поэтому, конечно, электроны перестают двигаться по линии 2. Но они все еще движутся по линии 1, привлеченные более близким северным полюсом, и они движутся по линии 3, которую отталкивает южный полюс.Когда северный полюс магнита смотрит на 2 часа, тогда на линии 1 и [линию] 2 воздействует северный полюс, но южный полюс находится прямо напротив линии 3, так что теперь у него пиковый ток. В 3 часа магнит перпендикулярен линии 1, поэтому электроны перестают двигаться, но на линию 2 влияет северный полюс, а на линию 3 – южный полюс, поэтому ток течет в линиях 2 и 3.
Надеюсь , этот пример показывает вам, как в любое время ток всегда течет как минимум по 2 линиям. Он также показывает взаимосвязь между 3 линиями при вращении магнита по кругу.Когда магнит вращается вокруг циферблата, на каждую из 3 линий будет воздействовать либо северный, либо южный полюс, за исключением случаев, когда магнит перпендикулярен линии.
Давайте сосредоточимся на линии 1. Это пик тока, когда северный полюс указывает на 12 и 6 часов. Это при нулевом токе, когда северный полюс указывает на 3 и 9 часов. Только 1 из 3 линий всегда находится на пике, но поскольку есть 3 линии, есть 3 положительных пика и 3 отрицательных пика для каждого цикла.В 6 различных положениях на циферблате одна из линий находится на пике. Позиции 12 и 6 – это чередующиеся пики линии 1, позиции 2 и 8 – чередующиеся пики линии 3, а позиции 4 и 10 – чередующиеся пики линии 2.
Теперь давайте объясним те запутанные формы сигналов, которые часто используются для изображения трех фаз. Если вы посмотрите на пример формы сигнала, вы увидите первую строку синего цвета, которая начинается с нуля. Это означает, что магнит перпендикулярен этой линии. По мере движения магнита вы можете видеть, как ток достигает своего пика.Затем, когда положительный полюс проходит мимо этого провода, ток начинает ослабевать, пока магнит снова не станет перпендикулярным, что приводит к нулевому току. Когда отрицательный полюс начинает приближаться, ток меняет направление и движется в другом направлении к другому пику, прежде чем вернуться к нулевому току. Это завершает 1 полный цикл для этой линии.
Для того, чтобы двухмерная диаграмма показывала взаимосвязь между линиями, теперь на ней отображается зазор, обозначающий время, за которое магнит вращается на 120 градусов.Это когда красная линия имеет нулевой ток. По мере того как магнит продолжает вращаться, красная линия будет двигаться в сторону своего пикового положительного тока, затем вернется к нулю, после чего ток изменит направление. График также показывает, что третья линия начнется при нулевом токе через 120 градусов после второй строки. Итак, если вы посмотрите на эти 3 линии, вы увидите, что, когда одна линия находится на пике, другие 2 линии все еще генерируют ток, но они не на полную мощность, то есть они не на пике. Таким образом, когда электроны текут от положительного пика к отрицательному, ток отображается как текущий от положительных значений к отрицательным.Помните, что положительные и отрицательные стороны не отменяют друг друга. Положительный и отрицательный оттенки используются только для описания чередования тока.
В трехфазной цепи вы обычно берете одну из трех токоведущих линий и подключаете ее к другой из трех токоведущих линий. Одно исключение из этого описано в видео “Дельта-звезда”.
В качестве примера возьмем трехфазную линию на 208 В. Каждая из 3 линий будет передавать 120 вольт. Если вы посмотрите на диаграмму, вы легко увидите выходную мощность любых двух линий.Если одна линия на пике, другая линия не на пике. Вот почему в трехфазной цепи неправильно умножать 120 вольт на 2, чтобы получить 240 вольт.
Итак, если вам интересно, почему у вас дома есть 110/120 вольт для обычных розеток, но у вас также есть приборы на 220/240 вольт, что дает? Что ж, это не трехфазное питание. Фактически это 2 однофазные линии.
Так как же рассчитать мощность объединения двух линий в трехфазную цепь? Формула рассчитывается как умножение вольт на квадратный корень из 3, который округляется до 1.732. Для 2 линий, каждая по 120 вольт, вычисление для этого составляет 120 вольт, умноженное на 1,732, и результат округляется до 208 вольт.
Вот почему мы называем это трехфазной цепью на 208 вольт или трехфазной линией на 208 вольт. Трехфазная цепь на 400 вольт означает, что каждая из трех линий передает 230 вольт.
Последняя тема, о которой я расскажу в этом видео: почему компании и центры обработки данных используют 3 фазы?
А сейчас позвольте дать вам простой обзор. Для трехфазного тока вы подключаете линию 1 к линии 2 и получаете 208 вольт.В то же время вы [можете] подключить линию 2 к линии 3 и получить 208 вольт. И вы [можете] соединить линию 3 с линией 1 и получить 208 вольт. Если провод может выдавать 30 ампер, то передаваемая мощность составляет 208 вольт, умноженное на 30 ампер, умноженное на 1,732, при общей доступной мощности 10,8 кВА.
Для сравнения, для однофазной 30-амперной цепи с напряжением 208 В вы получите только 6,2 кВА. Обычно 3 фазы обеспечивают большую мощность.
Существуют и другие факторы, по которым гораздо лучше подавать трехфазное питание в стойку центра обработки данных, чем использовать однофазное питание, и эти факторы обсуждаются в видео в зависимости от напряжения и силы тока, а также в видео с напряжением 208 и 400 вольт.
Как различать конфигурации распределения
Распределение электроэнергии в вашем здании: как различать конфигурации распределения
Брайан МакДивитт, ЧП
Распределение электроэнергии в зданиях зависит от того, какие электрические услуги предоставляет местная коммунальная компания. В США системы распределения электроэнергии в зданиях подразделяются на три основные конфигурации. Первое различие заключается в однофазном и трехфазном, при этом трехфазное соединение дополнительно различается как звезда (Y) или дельта (Δ).
Примечание редактора: Это вторая из трех статей, посвященных системам распределения энергии. Прочтите часть первая и часть третья .
Счетчик электроэнергии отображает информацию о рабочем напряжении.
Как описано в разделе Часть 1 , напряжение измеряется как линейное (V _LL) или между фазой и нейтралью (V _LN). Эти обозначения и будут использоваться здесь.
Однофазный
Большинство одноквартирных домов и некоторые небольшие коммерческие здания имеют однофазное питание 120/240 В.Эта услуга обеспечивает две горячие линии (L1, L2), разнесенные на 180 градусов, одну нейтраль (N) и одну землю, и называется трехпроводной системой. В этой конфигурации доступны два напряжения: V _LN = 120 В, требующий только 1-полюсный прерыватель, и V _LL = 240 В, для которого требуется 2-полюсный прерыватель. Большинство розеток в доме запитаны от цепей 120 В. Некоторым приборам, таким как духовка или сушилка для одежды, требуется цепь 240 В. Схема ниже иллюстрирует эту однофазную конфигурацию.
Обычным сушилкам для белья в жилых помещениях требуется 240 В.
Трехфазный, звезда (Y)
Существует два типа трехфазных конфигураций: звезда (Y) и треугольник (Δ). Y-конфигурация обеспечивает три горячие линии и одну нейтраль, которая обычно связана с землей и называется 4-проводной системой. Три линии (L1, L2, L3) равномерно разнесены под углом 120 градусов. На следующей схеме показаны V _LL и V _LN для Y-конфигурации.
Типичные трехфазные Y-конфигурации, которые мы видим, – 480Y / 277V и 208Y / 120. В каждом из названий конфигураций большее напряжение обозначает V _LL, а меньшее напряжение – V _LN. Например, конфигурация 480Y / 277V имеет V _LL = 480V и V _LN = 277V.
Трехфазный, треугольник (Δ)
Для общего подхода к пониманию этого типа конфигурации, трехпроводной системы, рассмотрим типичную Δ-конфигурацию 208 В, как показано ниже.Во-первых, обратите внимание, что нейтраль отсутствует. В этой конфигурации V _LL = 208 В, но V _LN не существует. Еще один важный аспект, на который следует обратить внимание, – это то, что дельта-конфигурация не заземлена. Часто одна ножка дельты привязана к земле. Заземленная ножка обеспечивает защиту системы от земли, и V _LL остается 208 В.
Многие фабрики и магазины имеют оборудование, такое как этот воздушный компрессор, для которого требуется трехфазное соединение по схеме “треугольник”.
Некоторые коммерческие здания и фабрики используют конфигурацию треугольника, где V _LL = 240 В. Хотя эта конфигурация обеспечивает оборудование трехфазным и однофазным напряжением 240 В, в этих зданиях по-прежнему требуются стандартные розетки на 120 В. Чтобы получить V _LN = 120 В, одна фаза треугольника отводится от средней точки с заземленной нейтралью.
Какая конфигурация лучше?
Общие конфигурации напряжения были объяснены здесь, но является ли одна конфигурация более выгодной, чем другие? В части 3 я объясню важные аспекты этих конфигураций, чтобы помочь вам понять плюсы и минусы.
Какую конфигурацию следует использовать? В третьей части этой серии статей будут изложены плюсы и минусы, которые помогут вам решить, что лучше всего подходит для вашего проекта.
Брайан МакДивитт, ЧП, – профессиональный инженер с опытом проектирования электрических систем распределения электроэнергии в зданиях, схем освещения и управления, систем пожарной сигнализации и телекоммуникационной инфраструктуры. Его проектный опыт включает в себя самые разные типы зданий, такие как офис, образование, библиотека, терминал аэропорта, кондоминиум, склад и историческая реставрация.

Как распределить три фазы: Как распределить нагрузку по фазам в частном доме?

Как распределить нагрузку по фазам в частном доме?

Перекос фаз в трехфазной сети

Как рассчитать нагрузку?

Как распределить нагрузку по фазам в частном доме?

Распределение нагрузки по фазам. Расчет трехфазной сети

Порядок распределения нагрузки по фазам

1. Симметрично распределить нагрузку на три фазы. Мощность на каждой фазе будет равна мощности трехфазной нагрузки, кратная трем.

2. Рассчитать нагрузку на каждую фазу.

3. В результате, нужно добиться того, чтобы на каждой фазе, в момент полной загрузки сети, была примерно одинаковая мощность.

Расчет нагрузки по фазам

Разводка однофазного щитка

Распределение полной мощности двигателя на три фазы по 0,6 кВт:

Как правильно распределить нагрузку по фазам

Рекомендации по распределению нагрузки по фазам

Распределение нагрузки по фазам нормы

Распределение нагрузки по фазам нормы

Как правильно распределить нагрузку по фазам

Рекомендации по распределению нагрузки по фазам

Как правильно распределить нагрузку по фазам

Что важно знать

Правила распределения

Перекос фаз в трехфазной сети — чем опасен и когда возникает?

Что такое перекос фаз?

Допустимые нормы значений перекоса

Причины перекоса фаз в трехфазной сети

Несимметрия в высоковольтных сетях

Опасность и последствия

Защита от перекоса фаз в трехфазной сети

Защита в однофазной сети

Распределение нагрузки по фазам нормы

электроизмерения

проектирование

электромонтаж

Электролаборатория

Эти люди доверяют нам

Расчет трехфазной цепи для жилого дома

Порядок расчета

1. Симметрично распределить нагрузку на три фазы. Мощность на каждой фазе будет равна мощности трехфазной нагрузки, кратная трем.

2. Рассчитать нагрузку на каждую фазу.

3. В результате, нужно добиться того, чтобы на каждой фазе, в момент полной загрузки сети, была примерно одинаковая мощность.

Расчет нагрузки по фазам

Разводка однофазного щитка

Перекос фаз в частном доме: причины и устранение

Параметры сети и понятие, перекос фаз

Причины перекоса

Как защитится от перекоса

Для чего нужны знания о перекосе

В заключении

Распределение электропроводки на группы в щетке

Разделение электропроводки на группы

Способ расчета электрической мощности

Таблица расчета необходимого сечения провода в зависимости от нагрузки

Таблица мощности, тока и сечения кабельно-проводниковых материалов

Заключение

Как правильно распределить нагрузку по фазам

Порядок расчета

1. Симметрично распределить нагрузку на три фазы. Мощность на каждой фазе будет равна мощности трехфазной нагрузки, кратная трем.

2. Рассчитать нагрузку на каждую фазу.

3. В результате, нужно добиться того, чтобы на каждой фазе, в момент полной загрузки сети, была примерно одинаковая мощность.

Расчет нагрузки по фазам

Разводка однофазного щитка

Рекомендации по распределению нагрузки по фазам

Разделение электропроводки на группы

Способ расчета электрической мощности

Распределительное устройство – однофазное и трехфазное распределительное оборудование

в доме

Цветовые коды трехфазной проводки

Трехфазное электрическое питание | Передача электроэнергии

Преимущества трехфазного распределения электроэнергии

О компании Rahi

Конфигурации распределения электроэнергии с тремя 3-фазными линиями электропередачи

Местное распределение

Общее энергоснабжение

Однофазный, трехпроводной, 120/240 В

Трехфазное, четырехпроводное, соединение звездой 120/208 В

Трехфазный, четырехпроводный, 120/240 В, соединенный треугольником

Описание трехфазного питания | Объяснение трехфазного питания

Как различать конфигурации распределения

Распределение электроэнергии в вашем здании: как различать конфигурации распределения
