Как сделать дымоход для буржуйки

Как правильно сделать дымоход для буржуйки. Устройство дымохода буржуйки. Длина и диаметр дымохода для буржуйки.

Печь буржуйка это самый экономичный вариант для отопления гаража, бытовки, хоз. построек и небольшого дома. Но при установке печи буржуйки для эффективного обогрева помещения нужно ещё правильно спроектировать и установить дымоход.

При отоплении буржуйкой вместе с дымом по дымоходной трубе на улицу уходит значительная часть тепла, а это перерасход дров. Чтобы эффективней использовать тепловую энергию и пустить её на обогрев помещения, а не улицы, нужно сделать дымоход таким образом, чтобы как можно дольше в нём задерживался горячий дым. Но при этом важно не переусердствовать иначе буржуйка будет постоянно пропускать дым в помещение.

Как сделать дымоход для буржуйки.

Из чего сделать дымоход для буржуйки.

В качестве дымохода для буржуйки рекомендуется использовать металлические трубы с толщиной стенки 2 — 3 мм, не рекомендуется использовать тонкостенные оцинкованные трубы, они быстро прогорают.

Диаметр дымохода для буржуйки.

Какой диаметр трубы требуется для дымохода буржуйки?

Диаметр трубы для дымохода буржуйки зависит от нескольких показателей: объёма и формы топки буржуйки, количества колен на дымоходе, высоты дымохода, тяги и т. д. Подсчитать точный диаметр трубы довольно сложно, поэтому большинство печников рассчитывают диаметр трубы дымохода следующим образом. Чтобы рассчитать диаметр трубы дымохода нужно взять объём топки в литрах (брать нужно только объём топки без объема зольника) и умножить объём топки на значение 2,7 в результате мы получим примерный диаметр дымохода в миллиметрах.

Например, если объём топки буржуйки 40 литров, то диаметр дымохода должен быть 40 х 2,7 = 108 мм. Значит оптимальным вариантом, будет использовать для дымохода 110 мм трубу.

Данный способ подходит только для буржуек, для булерьянов берутся другие расчёты указанные производителем печи.

Длина дымохода для буржуйки.

Какой длины должен быть дымоход для буржуйки.

Высота дымохода для хорошей тяги должна быть на 0,5 – 0,6 метра выше конька крыши. Длина дымохода зависит от количества колен на трубе, чем больше колен, тем дымоход должен быть длиннее (выше) в верхней части. Для прямоточного дымохода достаточно и 3 метров длины всей трубы, а для дымохода с 2 коленами высота должна составлять не менее 5 – 6 метров.

Как правильно сделать дымоход для буржуйки.

При проектировании дымохода для эффективной работы буржуйки следует придерживаться следующих советов.

Не стоит делать прямоточный дымоход, большая часть тепла будет уходить в трубу, практичней изготовить разборной дымоход, состоящий из нескольких колен и протянуть трубу под наклоном вдоль стены помещения. Труба будет нагреваться и также греть помещение.

Разборная конструкция дымохода нужна для его чистки от сажи. Во время эксплуатации буржуйки на внутренних стенках дымохода постепенно образовывается сажа, которая со временем затрудняет проходимость дыма. Поэтому дымоход нужно периодически хотя бы раз в год чистить. Для чистки можно использовать приспособление верёвка и ёрш с грузом.

При проектировании дымохода следует избегать прямых углов в 90° трубы, каждый прямой угол значительно снижает скорость потока выходящего дыма, как результат весь дым не успевает выйти в дымоход, и часть его будет выходить через топочную дверку в помещение. Рекомендуется для соединения труб использовать колена с большим углом, а трубы дымохода располагать наклонно к верху.

Нижнюю часть трубы дымохода, которая стыкуется с буржуйкой желательно установить вертикально не менее 600 мм в высоту, это нужно, чтобы на выходе из топки образовался хороший поток дыма. Если сразу на выходе из топки поставить колено, скорость потока дыма уменьшится, и часть дыма не успевшего выйти в трубу, будет выходить в помещение через топочную дверку.

Для герметизации стыков между коленами используется асбестовый шнур или термостойкий герметик.

В месте выхода дымохода из помещения, в целях пожаробезопасности металлическую трубу нужно изолировать, для этого можно пропустить трубу через кусок асбестовой трубы большего диаметра.

Наружную часть трубы, выходящую из помещения желательно покрыть теплоизоляцией, это нужно для того, чтобы уменьшить количество сажи в дымоходе. Разность температур способствует повышенному образованию сажи на внутренних стенках дымохода, но если металлическую трубу замотать теплоизолятором, то сажи будет намного меньше.

Наверх дымохода нужно обязательно установить защитный грибок, чтобы дождевая вода не попадала в трубу, на мокрые стенки будет сильно налипать сажа.

Самая частая причина, по которой дымит печка – это забитый сажей и ржавчиной дымоход, поэтому его нужно периодически чистить.

Правильно спроектированный и установленный дымоход будет иметь хорошую тягу и увеличит теплоотдачу в помещение.

расчет, инструкция по изготовлению своими руками

Для того чтобы отопительная система имела максимальное КПД, не влияла на качество воздуха в помещении и могла работать долго – необходимо продумать как правильно выводить отходы горения, а именно дым, на открытый воздух. Установка дымохода – важная часть работ по монтажу отопительной системы на основе буржуйки, но достаточно проста в исполнении и может быть сделана своими руками.

Свернуть

  • Расчет дымохода для буржуйки
  • Материалы и их количество
  • Установка и монтаж
  • Инструменты
  • Схема монтажа
  • Подготовка перекрытия
  • Советы при работе
  • org/ListItem”>Подключение дымохода к буржуйке
  • Стоит ли обкладывать трубу кирпичом?
  • Уход и чистка
  • Вывод

Расчет дымохода для буржуйки

После того как буржуйка установлена и готова к эксплуатации, необходима установка дымохода, который сможет правильно функционировать, сохранять тепло в помещении и одновременно не позволять отходам горения попадать в воздух комнаты где установлена печка. Для этого нужно правильно рассчитать диаметра трубы, её длину и продумать как она будет выводить дым на свежий воздух.

Для того чтобы отопительная система имела наиболее высокий коэффициент полезного действия, необходимо чтобы труба для печки буржуйки обеспечивала достаточную тягу.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Наилучшим является соотношения диаметра трубы к камере сгорания в размере 2,7 миллиметра к 1 литру. Для примера возьмем буржуйку с камерой сгорания 50 литров: 2,7*50=135 мм. Именно такой диаметр дымохода будет оптимальным для эффективной работы буржуйки объемом 50 литров.

После того как определен диаметр трубы для дымохода, следует рассчитать длину всего трубопровода. В этих расчетах важно учитывать не только местоположение буржуйки, но и то на каком расстоянии от конька располагается дымоход на крыше.

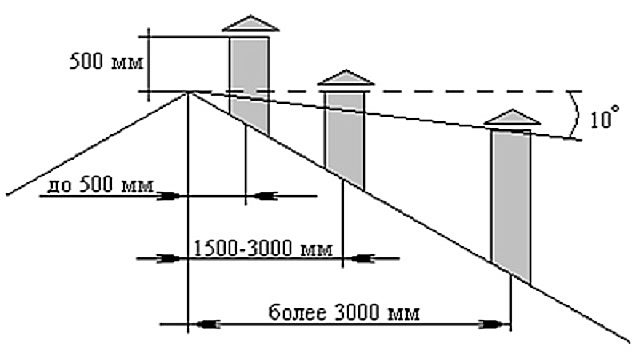

Располагать выход трубы над крышей следует согласно определенным правилам:

  1. Дымоход находится от конька кровли на расстоянии до 1500 миллиметров, значит выход трубы должен располагаться на высоте 50 сантиметров над верхней частью конька;
  2. При расстоянии до козырька в 150-300 сантиметров, выход трубопровода можно расположить на одном уровне с ним;
  3. В случае если дымоход расположен около края крыши, то его выход должен быть ненамного ниже конька, либо на одном уровне с ним;

Второй вариант выхода трубы – это через стену, а не через крышу. В этом случае конец дымохода должен располагаться чуть ниже верхней части конька кровли.

Но основной длинной трубы станет общее расстояние от выхода трубы до самой буржуйки – расчеты в каждом индивидуальном случае получатся различные, всё зависит от того на каком этаже, в каком месте комнаты и на какой высоте, будет располагаться буржуйка.

к содержанию ↑

Материалы и их количество

Список материалов, требующихся для сооружения дымохода различается в зависимости от того, какую конструкцию трубы решено установить. Если выход будет осуществляться напрямую через крышу, то потребуется меньше угловых колен.

Дымоход стандартного размера потребует следующее количество труб:

  • 1 колено длиной 120 см, диаметром 10 см;
  • 2 колена длиной 120 см, диаметром 16 см;
  • 3 стыковых колена 16*10 см;
  • Тройник диаметром 16 см и заглушка к нему;
  • Грибок – 20 см;
  • Герметик.

Кроме того, для сооружения различных конструкций дымохода могут понадобиться и другие детали: противопроливневый козырек, проходной стакан, теплоизоляционные материалы.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Огромную роль играет то, какие трубы для дымохода из буржуйки было решено приобрести, так как от количества, размера и типов колен будет зависеть какая конструкция будет монтироваться. Если было решено что система вывода дыма будет находиться вне помещения, то установить её внутри здания уже будет нельзя, так как тогда потребуется другой набор деталей.

к содержанию ↑

Установка и монтаж

к содержанию ↑

Инструменты

Понадобятся только режущие инструменты: болгарка, лобзик, нож. Все работы проводятся вручную и особых приспособлений не требуют.

к содержанию ↑

Схема монтажа

Существует несколько типов дымоходов, в индивидуальном порядке подбирается наиболее подходящий тип конструкции.

Способы монтажа

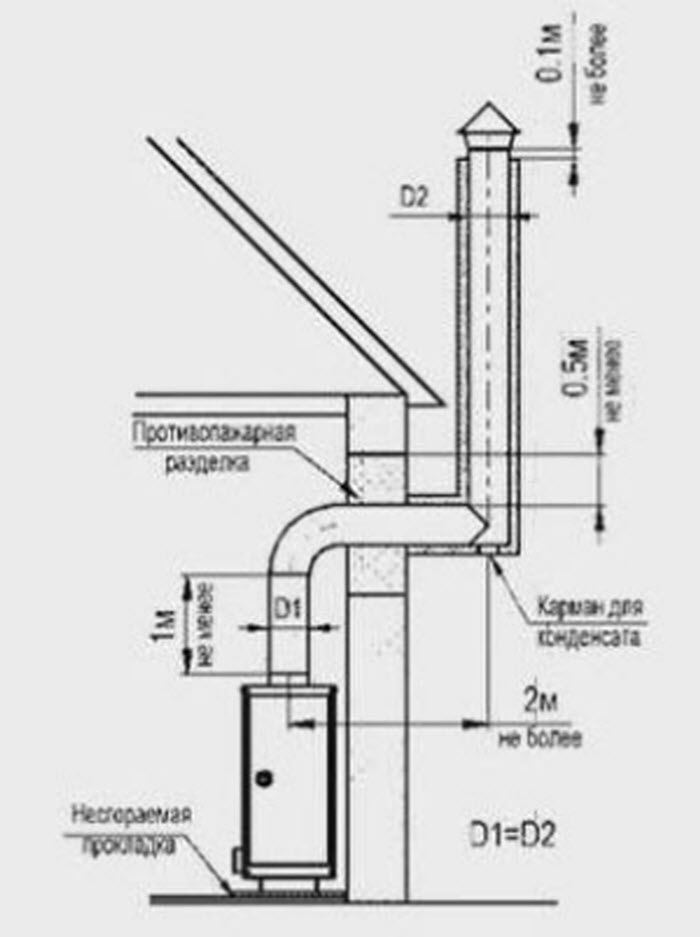

В системе важно учесть сбор конденсата, поэтому обязательно наличие заглушки, конденсатоотводчика и емкости для сбора конденсата.

Если буржуйка будет установлена через стену от трубопровода, находящегося на улице, то целесообразным будет вывести дымоход через окно, чтобы не пришлось подготавливать отверстие для трубопровода в потолочном перекрытии.

Наружная часть дымохода утепляется при помощи теплоизоляции, покрывается защитным материалом. На конец трубы устанавливается грибок, который защитит дымоход от мусора, дождя, различных мелких животных и инородных предметов.

к содержанию ↑

Подготовка перекрытия

Дымоходная труба для буржуйки чаще всего устанавливается таким образом, что она проходит через потолочное перекрытие, поэтому перед началом установки и фиксации конструкции трубопровода необходимо сделать отверстие для него в потолке: при помощи лобзика или другого режущего инструмента,  имеющее диаметр подходящий для прохода в него стакана для колена внутреннего дымохода.

Пример отверстия для трубы дымохода

Проходной стакан

Проходной стакан устанавливается в отверстие до того, как будет собираться дымоход для печи буржуйки.  Диаметр стакана следует выбирать соответственно диаметру внутренней трубы, хотя иногда стык производят до прохода дымохода через потолочное перекрытие. Следует понимать, что важно крепко закреплять стакан – он служит фиксатором. Но кроме него трубопроводу нужно прикрепить и к поверхности стены.

При неправильном монтаже могут быть такие последствия

Если в перекрытии есть легко возгораемые материалы, утеплитель или деревянные детали, то необходимо их убрать, чтобы они не соприкасались с проходным стаканом.

После того как труба была вставлена, всё это нужно загерметизировать огнеупорным материалом, например жаростойким герметиком или специальной огнеупорной ватой.

Следующие этапы работ на фото:

Герметизация

Вывод трубы на крышу

Работы на крыше

На последнем этапе нужно поставить на трубу дефлектор

к содержанию ↑

Советы при работе

  • Трубы, используемые в конструкции располагаются исключительно в вертикальном положении, для их фиксации лучше всего использовать специальные кронштейны, с размерами, соответствующими коленям системы.
    В целях экономии изготовить кронштейны можно самостоятельно, используя металлический уголок.
  • Все соединения нужно обрабатывать герметиком, чтобы не оставалось отверстий через которые может выходить дым в воздух помещения. На рынке существует большой выбор герметиков которые подойдут для заделки швов трубопровода для выхода дыма:
  1. Высокотемпературные герметики;
  2. Термостойкие герметики;
  3. Жаростойкие герметики;
  4. Жаропрочные герметики;

Высокотемпературные и термостойкие герметики используются для герметизации мест, которые достигают температуры в 350 градусов Цельсия. Так как дымоход для печки буржуйки нагревается до более высоких температур, эти виды герметиков подойдут только для деталей вне системы трубопровода.

Жаропрочные и жаростойкие полимеры выдерживают огромные температуры, вплоть до 1500 градусов по Цельсию – они наиболее подходящий выбор для дымохода буржуйки.

к содержанию ↑

Подключение дымохода к буржуйке

Дымоход, выходящий из буржуйки, именуемый внутренним, стыкуется с уличным, внешним трубопроводом, на чердаке или в подкровельной части крыши. Началом внутреннего дымохода является отрезок выходящий из печного патрубка, который стыкуется коленом до потолочного перекрытия.

При установке внутреннего дымохода, важно правильно подключить трубу к патрубку буржуйки – так как если неправильно это сделать, возможен выход дыма в воздух помещения, что сделает невозможным правильное функционирование отопительной системы.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Подсоединяется дымоход к буржуйке при помощи термостойкого уплотнителя и специального хомута. Важно сделать полностью герметичную конструкцию, так как любой прорыв газов может привести к отравлению находящихся внутри помещения.

Дымоход подключенный к буржуйке

к содержанию ↑

Стоит ли обкладывать трубу кирпичом?

Металлическая дымоходная труба для буржуйки не требует специальной защиты от внешнего воздействия, но из-за визуального эффекта и возможных соприкосновений с горячей трубой, предприимчивые хозяева часто обкладывают трубопровод кирпичом.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

А вот сооружение дымохода посредством кирпичной кладки запрещена – для этой отопительной системы подобные конструкции не подходят, в этой роли подходит исключительно оцинкованная труба для буржуйки, она обеспечит хорошую тягу, её легко чистить и проверять на наличие дефектов. Простота в установке и легкий уход – главные достоинства данной вытяжки.

к содержанию ↑

Уход и чистка

Общее качество работы и эффективность работы отопительной системы, напрямую зависит от состояния дымохода, поэтому периодически следует уделять внимание систематическому уходу за ним.

Ежегодно необходимо проводить полный осмотр трубопровода на предмет обнаружения трещин, прогаров, ржавчины и других дефектов, которые могут привести к неприятным последствиям. Во время осмотра следует одновременно очищать всю конструкцию дымохода от сажи – делать это можно посредством сжигания в печке осиновых дров.

к содержанию ↑

Вывод

Установка вытяжной трубы для буржуйки не сложный процесс и может быть проведен самостоятельно, без привлечения специалистов. Главное это соблюдать правила пожарной безопасности, не позволять дымоходу соприкасаться с легко возгораемыми материалами и следить за герметичностью конструкции.

При ответственном подходе к монтажу буржуйки и установке дымохода, а также правильной эксплуатации, никаких проблем при использовании отопительной системы не возникнет. Если неправильно произвести установку всей системы, то как котёл или камин, буржуйка может стать причиной возникновения пожара.
