Как сделать дымоход для буржуйки

Как правильно сделать дымоход для буржуйки. Устройство дымохода буржуйки. Длина и диаметр дымохода для буржуйки.

Печь буржуйка это самый экономичный вариант для отопления гаража, бытовки, хоз. построек и небольшого дома. Но при установке печи буржуйки для эффективного обогрева помещения нужно ещё правильно спроектировать и установить дымоход.

При отоплении буржуйкой вместе с дымом по дымоходной трубе на улицу уходит значительная часть тепла, а это перерасход дров. Чтобы эффективней использовать тепловую энергию и пустить её на обогрев помещения, а не улицы, нужно сделать дымоход таким образом, чтобы как можно дольше в нём задерживался горячий дым. Но при этом важно не переусердствовать иначе буржуйка будет постоянно пропускать дым в помещение.

Как сделать дымоход для буржуйки.

Из чего сделать дымоход для буржуйки.

В качестве дымохода для буржуйки рекомендуется использовать металлические трубы с толщиной стенки 2 — 3 мм, не рекомендуется использовать тонкостенные оцинкованные трубы, они быстро прогорают.

Диаметр дымохода для буржуйки.

Какой диаметр трубы требуется для дымохода буржуйки?

Диаметр трубы для дымохода буржуйки зависит от нескольких показателей: объёма и формы топки буржуйки, количества колен на дымоходе, высоты дымохода, тяги и т. д. Подсчитать точный диаметр трубы довольно сложно, поэтому большинство печников рассчитывают диаметр трубы дымохода следующим образом. Чтобы рассчитать диаметр трубы дымохода нужно взять объём топки в литрах (брать нужно только объём топки без объема зольника) и умножить объём топки на значение 2,7 в результате мы получим примерный диаметр дымохода в миллиметрах.

Например, если объём топки буржуйки 40 литров, то диаметр дымохода должен быть 40 х 2,7 = 108 мм. Значит оптимальным вариантом, будет использовать для дымохода 110 мм трубу.

Данный способ подходит только для буржуек, для булерьянов берутся другие расчёты указанные производителем печи.

Длина дымохода для буржуйки.

Какой длины должен быть дымоход для буржуйки.

Высота дымохода для хорошей тяги должна быть на 0,5 – 0,6 метра выше конька крыши. Длина дымохода зависит от количества колен на трубе, чем больше колен, тем дымоход должен быть длиннее (выше) в верхней части. Для прямоточного дымохода достаточно и 3 метров длины всей трубы, а для дымохода с 2 коленами высота должна составлять не менее 5 – 6 метров.

Как правильно сделать дымоход для буржуйки.

При проектировании дымохода для эффективной работы буржуйки следует придерживаться следующих советов.

Не стоит делать прямоточный дымоход, большая часть тепла будет уходить в трубу, практичней изготовить разборной дымоход, состоящий из нескольких колен и протянуть трубу под наклоном вдоль стены помещения. Труба будет нагреваться и также греть помещение.

Разборная конструкция дымохода нужна для его чистки от сажи. Во время эксплуатации буржуйки на внутренних стенках дымохода постепенно образовывается сажа, которая со временем затрудняет проходимость дыма. Поэтому дымоход нужно периодически хотя бы раз в год чистить. Для чистки можно использовать приспособление верёвка и ёрш с грузом.

При проектировании дымохода следует избегать прямых углов в 90° трубы, каждый прямой угол значительно снижает скорость потока выходящего дыма, как результат весь дым не успевает выйти в дымоход, и часть его будет выходить через топочную дверку в помещение. Рекомендуется для соединения труб использовать колена с большим углом, а трубы дымохода располагать наклонно к верху.

Нижнюю часть трубы дымохода, которая стыкуется с буржуйкой желательно установить вертикально не менее 600 мм в высоту, это нужно, чтобы на выходе из топки образовался хороший поток дыма. Если сразу на выходе из топки поставить колено, скорость потока дыма уменьшится, и часть дыма не успевшего выйти в трубу, будет выходить в помещение через топочную дверку.

Для герметизации стыков между коленами используется асбестовый шнур или термостойкий герметик.

В месте выхода дымохода из помещения, в целях пожаробезопасности металлическую трубу нужно изолировать, для этого можно пропустить трубу через кусок асбестовой трубы большего диаметра.

Наружную часть трубы, выходящую из помещения желательно покрыть теплоизоляцией, это нужно для того, чтобы уменьшить количество сажи в дымоходе. Разность температур способствует повышенному образованию сажи на внутренних стенках дымохода, но если металлическую трубу замотать теплоизолятором, то сажи будет намного меньше.

Наверх дымохода нужно обязательно установить защитный грибок, чтобы дождевая вода не попадала в трубу, на мокрые стенки будет сильно налипать сажа.

Самая частая причина, по которой дымит печка – это забитый сажей и ржавчиной дымоход, поэтому его нужно периодически чистить.

Правильно спроектированный и установленный дымоход будет иметь хорошую тягу и увеличит теплоотдачу в помещение.

расчет, инструкция по изготовлению своими руками

Для того чтобы отопительная система имела максимальное КПД, не влияла на качество воздуха в помещении и могла работать долго – необходимо продумать как правильно выводить отходы горения, а именно дым, на открытый воздух. Установка дымохода – важная часть работ по монтажу отопительной системы на основе буржуйки, но достаточно проста в исполнении и может быть сделана своими руками.

Свернуть

  • Расчет дымохода для буржуйки
  • Материалы и их количество
  • Установка и монтаж
  • Инструменты
  • Схема монтажа
  • Подготовка перекрытия
  • Советы при работе
  • org/ListItem”>Подключение дымохода к буржуйке
  • Стоит ли обкладывать трубу кирпичом?
  • Уход и чистка
  • Вывод

Расчет дымохода для буржуйки

После того как буржуйка установлена и готова к эксплуатации, необходима установка дымохода, который сможет правильно функционировать, сохранять тепло в помещении и одновременно не позволять отходам горения попадать в воздух комнаты где установлена печка. Для этого нужно правильно рассчитать диаметра трубы, её длину и продумать как она будет выводить дым на свежий воздух.

Для того чтобы отопительная система имела наиболее высокий коэффициент полезного действия, необходимо чтобы труба для печки буржуйки обеспечивала достаточную тягу.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Наилучшим является соотношения диаметра трубы к камере сгорания в размере 2,7 миллиметра к 1 литру. Для примера возьмем буржуйку с камерой сгорания 50 литров: 2,7*50=135 мм. Именно такой диаметр дымохода будет оптимальным для эффективной работы буржуйки объемом 50 литров.

После того как определен диаметр трубы для дымохода, следует рассчитать длину всего трубопровода. В этих расчетах важно учитывать не только местоположение буржуйки, но и то на каком расстоянии от конька располагается дымоход на крыше.

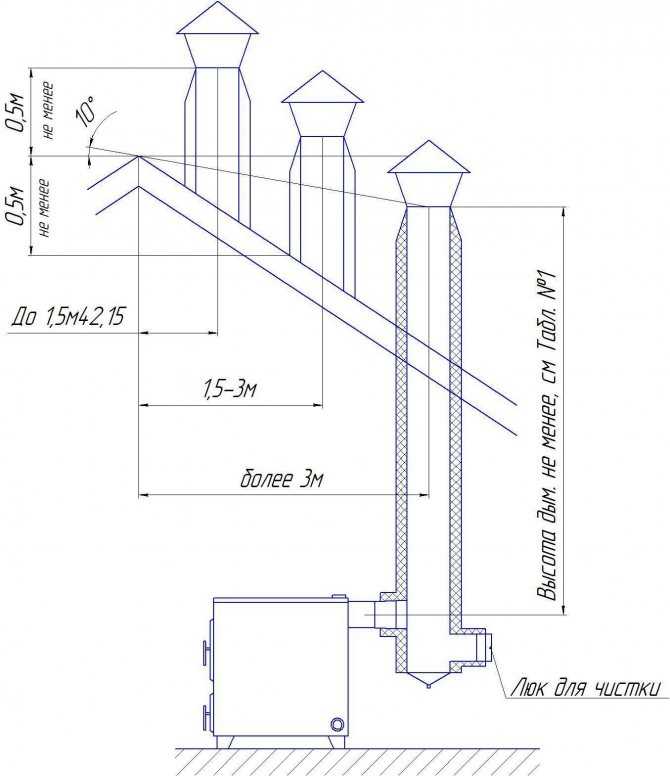

Располагать выход трубы над крышей следует согласно определенным правилам:

  1. Дымоход находится от конька кровли на расстоянии до 1500 миллиметров, значит выход трубы должен располагаться на высоте 50 сантиметров над верхней частью конька;
  2. При расстоянии до козырька в 150-300 сантиметров, выход трубопровода можно расположить на одном уровне с ним;
  3. В случае если дымоход расположен около края крыши, то его выход должен быть ненамного ниже конька, либо на одном уровне с ним;

Второй вариант выхода трубы – это через стену, а не через крышу. В этом случае конец дымохода должен располагаться чуть ниже верхней части конька кровли.

Но основной длинной трубы станет общее расстояние от выхода трубы до самой буржуйки – расчеты в каждом индивидуальном случае получатся различные, всё зависит от того на каком этаже, в каком месте комнаты и на какой высоте, будет располагаться буржуйка.

к содержанию ↑

Материалы и их количество

Список материалов, требующихся для сооружения дымохода различается в зависимости от того, какую конструкцию трубы решено установить. Если выход будет осуществляться напрямую через крышу, то потребуется меньше угловых колен.

Дымоход стандартного размера потребует следующее количество труб:

  • 1 колено длиной 120 см, диаметром 10 см;
  • 2 колена длиной 120 см, диаметром 16 см;
  • 3 стыковых колена 16*10 см;
  • Тройник диаметром 16 см и заглушка к нему;
  • Грибок – 20 см;
  • Герметик.

Кроме того, для сооружения различных конструкций дымохода могут понадобиться и другие детали: противопроливневый козырек, проходной стакан, теплоизоляционные материалы.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Огромную роль играет то, какие трубы для дымохода из буржуйки было решено приобрести, так как от количества, размера и типов колен будет зависеть какая конструкция будет монтироваться. Если было решено что система вывода дыма будет находиться вне помещения, то установить её внутри здания уже будет нельзя, так как тогда потребуется другой набор деталей.

к содержанию ↑

Установка и монтаж

к содержанию ↑

Инструменты

Понадобятся только режущие инструменты: болгарка, лобзик, нож. Все работы проводятся вручную и особых приспособлений не требуют.

к содержанию ↑

Схема монтажа

Существует несколько типов дымоходов, в индивидуальном порядке подбирается наиболее подходящий тип конструкции.

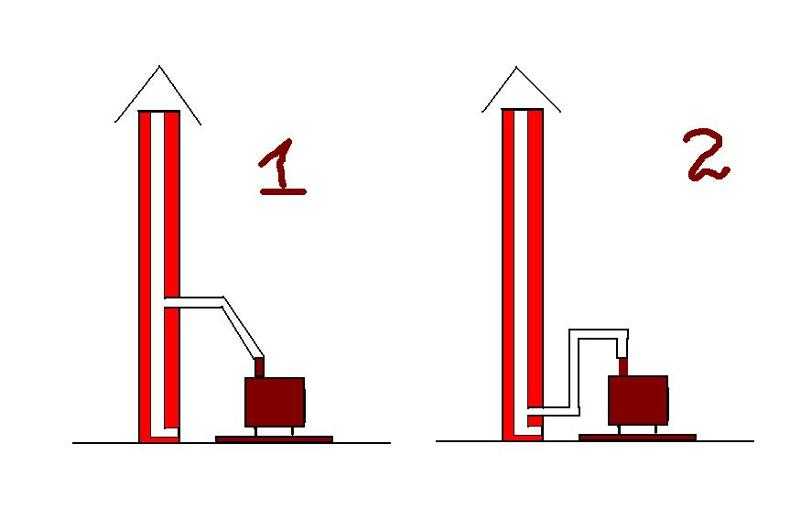

Способы монтажа

В системе важно учесть сбор конденсата, поэтому обязательно наличие заглушки, конденсатоотводчика и емкости для сбора конденсата.

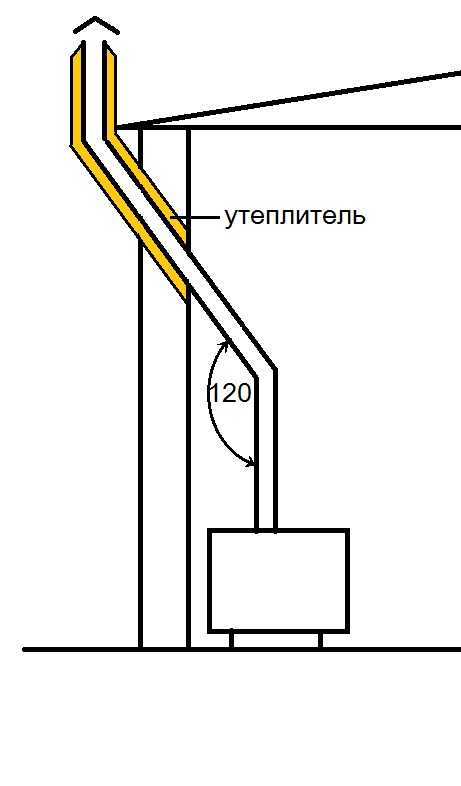

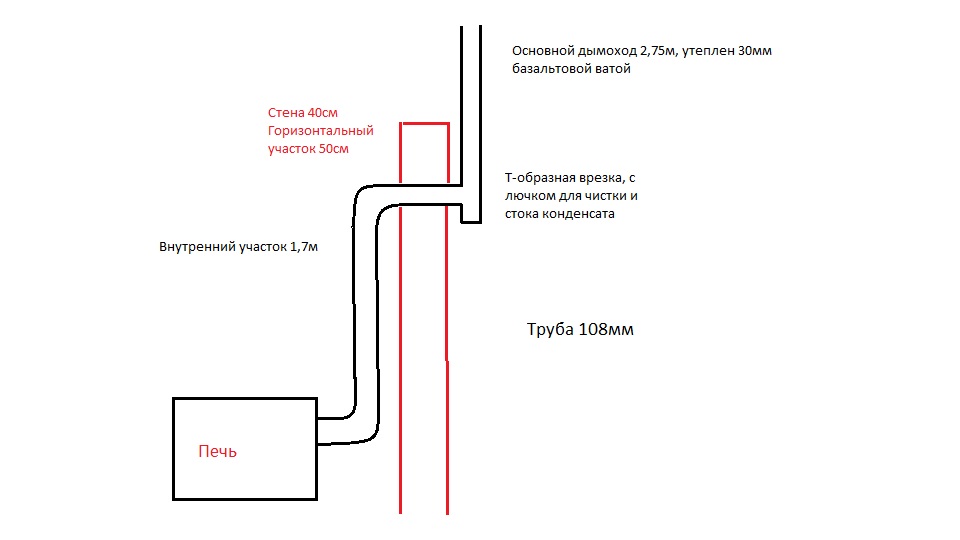

Если буржуйка будет установлена через стену от трубопровода, находящегося на улице, то целесообразным будет вывести дымоход через окно, чтобы не пришлось подготавливать отверстие для трубопровода в потолочном перекрытии.

Наружная часть дымохода утепляется при помощи теплоизоляции, покрывается защитным материалом. На конец трубы устанавливается грибок, который защитит дымоход от мусора, дождя, различных мелких животных и инородных предметов.

к содержанию ↑

Подготовка перекрытия

Дымоходная труба для буржуйки чаще всего устанавливается таким образом, что она проходит через потолочное перекрытие, поэтому перед началом установки и фиксации конструкции трубопровода необходимо сделать отверстие для него в потолке: при помощи лобзика или другого режущего инструмента,  имеющее диаметр подходящий для прохода в него стакана для колена внутреннего дымохода.

Пример отверстия для трубы дымохода

Проходной стакан

Проходной стакан устанавливается в отверстие до того, как будет собираться дымоход для печи буржуйки.  Диаметр стакана следует выбирать соответственно диаметру внутренней трубы, хотя иногда стык производят до прохода дымохода через потолочное перекрытие. Следует понимать, что важно крепко закреплять стакан – он служит фиксатором. Но кроме него трубопроводу нужно прикрепить и к поверхности стены.

При неправильном монтаже могут быть такие последствия

Если в перекрытии есть легко возгораемые материалы, утеплитель или деревянные детали, то необходимо их убрать, чтобы они не соприкасались с проходным стаканом.

После того как труба была вставлена, всё это нужно загерметизировать огнеупорным материалом, например жаростойким герметиком или специальной огнеупорной ватой.

Следующие этапы работ на фото:

Герметизация

Вывод трубы на крышу

Работы на крыше

На последнем этапе нужно поставить на трубу дефлектор

к содержанию ↑

Советы при работе

  • Трубы, используемые в конструкции располагаются исключительно в вертикальном положении, для их фиксации лучше всего использовать специальные кронштейны, с размерами, соответствующими коленям системы.

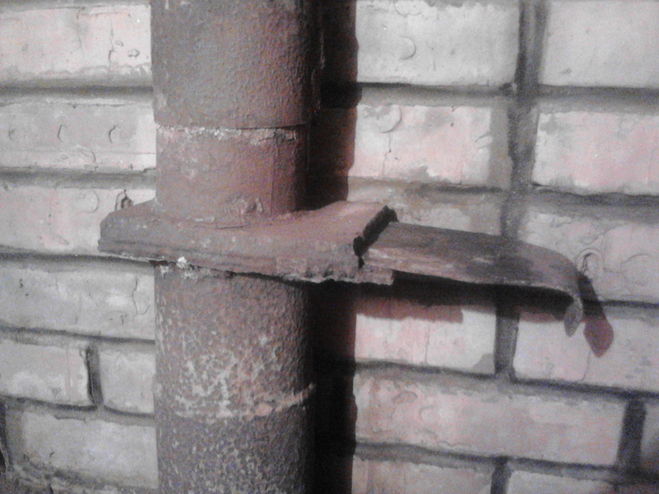

    В целях экономии изготовить кронштейны можно самостоятельно, используя металлический уголок.
  • Все соединения нужно обрабатывать герметиком, чтобы не оставалось отверстий через которые может выходить дым в воздух помещения. На рынке существует большой выбор герметиков которые подойдут для заделки швов трубопровода для выхода дыма:
  1. Высокотемпературные герметики;
  2. Термостойкие герметики;
  3. Жаростойкие герметики;
  4. Жаропрочные герметики;

Высокотемпературные и термостойкие герметики используются для герметизации мест, которые достигают температуры в 350 градусов Цельсия. Так как дымоход для печки буржуйки нагревается до более высоких температур, эти виды герметиков подойдут только для деталей вне системы трубопровода.

Жаропрочные и жаростойкие полимеры выдерживают огромные температуры, вплоть до 1500 градусов по Цельсию – они наиболее подходящий выбор для дымохода буржуйки.

к содержанию ↑

Подключение дымохода к буржуйке

Дымоход, выходящий из буржуйки, именуемый внутренним, стыкуется с уличным, внешним трубопроводом, на чердаке или в подкровельной части крыши. Началом внутреннего дымохода является отрезок выходящий из печного патрубка, который стыкуется коленом до потолочного перекрытия.

При установке внутреннего дымохода, важно правильно подключить трубу к патрубку буржуйки – так как если неправильно это сделать, возможен выход дыма в воздух помещения, что сделает невозможным правильное функционирование отопительной системы.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Подсоединяется дымоход к буржуйке при помощи термостойкого уплотнителя и специального хомута. Важно сделать полностью герметичную конструкцию, так как любой прорыв газов может привести к отравлению находящихся внутри помещения.

Дымоход подключенный к буржуйке

к содержанию ↑

Стоит ли обкладывать трубу кирпичом?

Металлическая дымоходная труба для буржуйки не требует специальной защиты от внешнего воздействия, но из-за визуального эффекта и возможных соприкосновений с горячей трубой, предприимчивые хозяева часто обкладывают трубопровод кирпичом.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

А вот сооружение дымохода посредством кирпичной кладки запрещена – для этой отопительной системы подобные конструкции не подходят, в этой роли подходит исключительно оцинкованная труба для буржуйки, она обеспечит хорошую тягу, её легко чистить и проверять на наличие дефектов. Простота в установке и легкий уход – главные достоинства данной вытяжки.

к содержанию ↑

Уход и чистка

Общее качество работы и эффективность работы отопительной системы, напрямую зависит от состояния дымохода, поэтому периодически следует уделять внимание систематическому уходу за ним.

Ежегодно необходимо проводить полный осмотр трубопровода на предмет обнаружения трещин, прогаров, ржавчины и других дефектов, которые могут привести к неприятным последствиям. Во время осмотра следует одновременно очищать всю конструкцию дымохода от сажи – делать это можно посредством сжигания в печке осиновых дров.

к содержанию ↑

Вывод

Установка вытяжной трубы для буржуйки не сложный процесс и может быть проведен самостоятельно, без привлечения специалистов. Главное это соблюдать правила пожарной безопасности, не позволять дымоходу соприкасаться с легко возгораемыми материалами и следить за герметичностью конструкции.

При ответственном подходе к монтажу буржуйки и установке дымохода, а также правильной эксплуатации, никаких проблем при использовании отопительной системы не возникнет. Если неправильно произвести установку всей системы, то как котёл или камин, буржуйка может стать причиной возникновения пожара.

видео-инструкция как сделать своими руками, диаметр, цена, фото

Несмотря на то, что сегодня для обогрева жилых и промышленных помещений используются современные отопительные приборы, такое изделие, как горизонтальная буржуйка из трубы или из бочки, например, не утратило актуальности.

Фото стандартной буржуйки

Преимущества буржуйки

И это понятно, ведь печка такого типа обладает следующими преимуществами:

  1. Мобильностью. Устройство можно легко транспортировать и устанавливать там, где это нужно в конкретный момент.
  2. Компактностью. Небольшие габариты конструкции позволяют выделять под установку минимум пространства. Часто для этого требуется не более одного метра площади.
  3. Высоким уровнем КПД. То есть, попросту говоря – печка очень эффективно обогревает помещение.
  4. Ее себестоимость довольно низкая, благодаря тому, что цена всех элементов, которые нужны для сборки – очень доступная.

Обратите внимание!
Эффективность обогрева тут напрямую зависит от того, насколько хороший уровень теплоизоляции стен, потолка и т.п.
Если у вас ангар, обшитый профнастилом без применения утеплителей, то печь давать тепло возможно и будет, только вот топлива уйдет «вагон».
Поэтому помните, что организация отопления – это процесс комплексный.

Отопление буржуйкой производственного помещения

Большим преимуществом является и простота конструкции – сделать печь вполне реально самостоятельно, без привлечения специалистов.

Однако тут важно понимать, что хорошо работающая печка – это печь, в которой отвод дыма устроен правильно! То есть речь идет о том, что грамотно спроектированный дымоход является залогом безопасности, а также немаловажным условием для высокого КПД.

В этой статье мы вкратце рассмотрим, как делается буржуйка из трубы своими руками, а также из металлической бочки. Это самые популярные варианты ее монтажа. Кроме того разберемся подробно в таком важном моменте, как устройство вентканала.

Давайте сначала ознакомимся с примерной схемой конструкции.

Как устроена конструкция

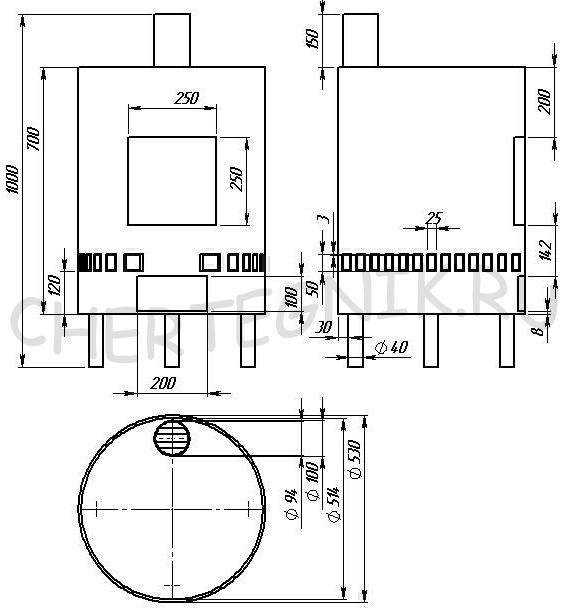

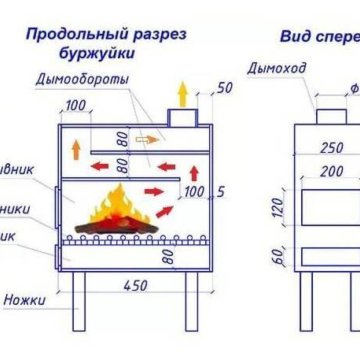

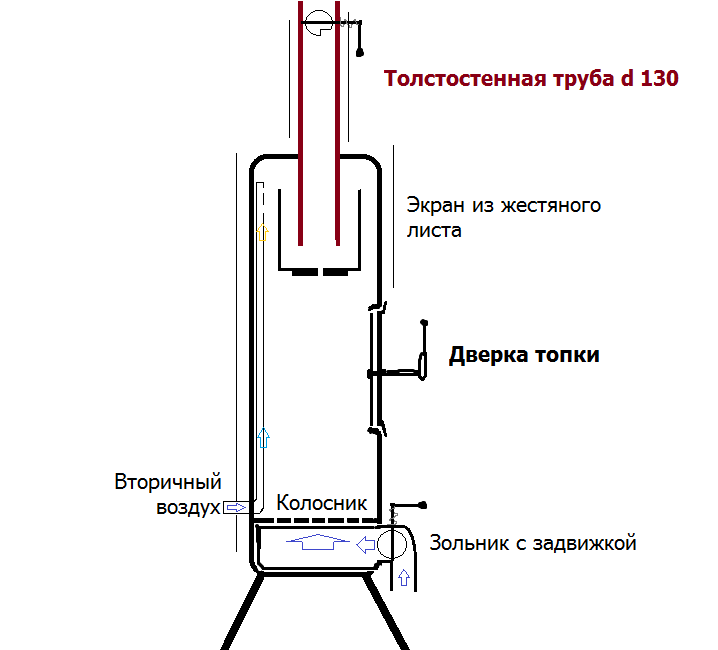

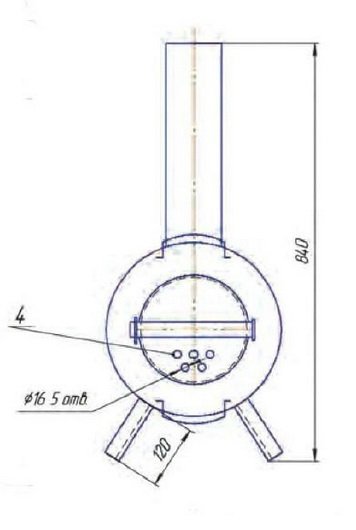

Схема устройства печи

На самом деле все довольно просто. Печь состоит из нескольких элементов.

Название элемента:Назначение и особенности:
  1. Камера сгорания и решетка-колосник.
Внутрь камеры закладываются дрова, которые держаться на плоскости решетки. При этом сгоревшие мелкие частицы как бы проваливаются между прутьями решетки и попадают в «зольник».
  1. Зольный ящик.
Это своеобразная емкость, в которую попадает основная часть сгоревшей древесины.
  1. Дымоход.
Представляет собой прямую или изогнутую трубу, которая выходит напрямую на улицу или же подсоединяется к центральному вентиляционному каналу. Элемент нужен для вывода дыма, а также для регулировки мощности горения.

Как видите, система устроена действительно просто.

Стандартная печь собирается примерно по такой схеме:

  1. Берется металлическая бочка или труба. Дно цилиндра закрывается сталью.
Бочка для создания печи
  1. Посередине бочки делается надрез для крышки камеры сгорания. На уровне нижней линии крышки крепится решетка-колосник.
Решетка и дверца топочной камеры
  1. На плоскости металла, как бы между дном бочки и решеткой – делается отверстие для вставки зольного ящика.
  2. На отверстие для зольника крепится крышка – она также служит и поддувалом. То есть помогает регулировать мощность пламени.
Крышка поддувала и камеры сгорания
  1. Верх бочки закрывается стальной крышкой. В крышке проделывается круглое отверстие – оно нужно для того, чтобы в него затем вставилась труба для печки буржуйки.
Работа с крышкой

В общем-то, таков принцип сборки данного прибора.

Обратите внимание!
Буржуйка стандартного типа не предназначена для сжигания угля или пеллет!
Если «заправлять» ее таким топливом, то сталь корпуса очень быстро прогорит.
Так получится потому, что уголь и пеллеты во время горения выделяют более высокую температуру, чем дрова.

Теперь давайте остановимся детально на очень важном моменте – рассмотрим, как сделать трубу для буржуйки, то есть вентканал.

Устройство дымохода своими руками

Стоит отметить, что для изготовления этого элемента могут применяться трубы из разного материала:

  1. Из оцинкованной стали. Данный вариант хорош тем, что изделия мало весят, не боятся коррозии и обладают хорошей прочностью.
Система из нержавейки
  1. Из асбоцемента. Изделия прочные, не боятся атмосферных и температурных воздействий, однако имеют большой вес. Поэтому их в ряде ситуаций либо тяжело устанавливать, либо попросту невозможно из-за малой несущей способности стен или кровли, например.
Асбоцементное изделие

Что же касается того, какой должен быть диаметр трубы для буржуйки стандартного типа, то, как правило, оптимальным размером считается диаметр 100 мм. (См. также статью Диаметр канализационной трубы: особенности.)

Обратите внимание!
Для хорошей тяги немаловажно и то, какова высота вентканала.
Правило тут очень простое – чем выше будет конструкция, тем сильнее будет тяга, то есть сила, мощность горения.

Получается, что оптимальное решение – это применение материалов из оцинкованной стали. Давайте разберемся, как монтировать эту часть системы.

Оптимальная конструкция трубы и пошаговая схема монтажа

Для работы понадобятся не только стальные магистрали, но и также такие дополнительные элементы:

  1. Тройник с заглушкой.
  2. Два колена.
  3. Насадка «грибок», которая применяется для закрытия верхней части канала от попадания дождя и снега.
  4. Утеплитель минеральная вата.
  5. Рулон пленки.
  6. Прочная веревка.
  7. Монтажная пена.

Это что касается материала. Из инструмента же придется запастись ножницами по металлу, рулеткой, болгаркой и перфоратором.

Ну а сама инструкция по сборке системы примерно такая:

  1. Соединяем первое колено с отверстием в крышке печи. Обычно это делается таким образом – к отверстию приваривается кусок обычной стальной трубы соответствующего диаметра, а уже на этот кусок надевается колено.
Пример приваренного к крышке куска трубы
  1. На плоскости стены на уровне высоты колена с помощью перфоратора проделываем отверстие, диаметр которого должен быть немного больше, чем диаметр вентканала. Если же стена сделана из профнастила или других металлических панелей, то отверстие делается болгаркой.
  2. Вставляем в колено (по горизонтали) отрезок трубы. Тут получается, что один конец изделия будет соединен с коленом на крышке, а второй выйдет на улицу. То есть получается, что это своеобразный переходник. (См. также статью Соединение труб: особенности.)

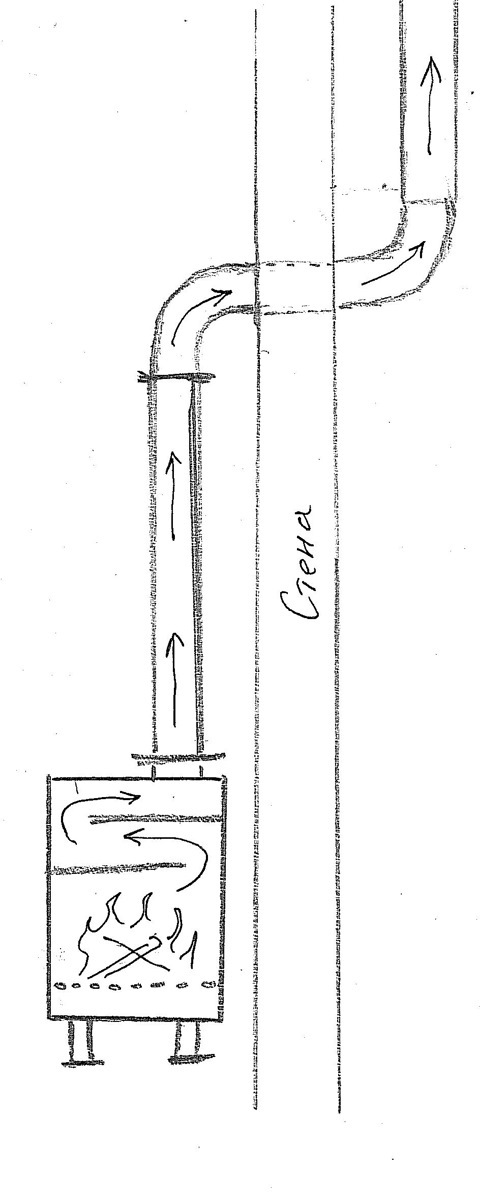

    Горизонтальная линия дымоходного канала

  3. Теперь нужно на конец (со стороны улицы) переходника надеть тройник таким образом, чтобы два оставшихся конца фитинга смотрели как бы вверх и вниз.

    Схема крепления тройника

  1. В тот конец, который «смотрит» вверх, вставляем основную часть магистрали. Скручиваем все металлические элементы между собой с помощью небольших саморезов.
  2. На конец тройника, который направлен вниз, крепим круглую крышечку. В крышечке тоненьким сверлом нужно проделать несколько отверстий. Эта часть системы служит для выхода конденсата из дымохода.
  3. На верхнюю часть линии закрепляем защитный «грибок».
Грибок

В принципе получается, что основная часть дымоходной системы собрана. Теперь нужно обработать силиконом все соединения, а также задуть монтажной пеной все свободное пространство между стеной и переходником.

Что еще можно сделать, так это утеплить наружную часть магистрали – в этом случае больше тепла будет оставаться внутри помещения.

Выполняется это просто:

  • Металл оборачивается минеральной ватой, а затем затягивается сверху веревкой.
  • После этого все закрывается пленкой, которая тоже закрепляется с помощью веревки.
Утепление системы

Обратите внимание!
Если сделать все то же самое, но только с применением двух параллельно идущих труб, а не одной, то тяга будет гораздо мощнее.
То есть увеличиться скорость горения дров и соответственно выхода дыма.

Вывод

Мы подробно разобрались в том, из каких элементов состоит буржуйка, рассмотрели краткую схему сборки такой печи. Кроме того изучили и то, как собирается одна из самых важных частей системы – дымоход.

Хочется думать, что информация вам пригодится, и вы сможете воспользоваться предоставленной инструкцией на практике. Если же сведений показалось недостаточно, то советуем обратить внимание еще и на видео в этой статье.

выбор, установка, диаметр дымового колена

Содержание:

Общая информация о буржуйках
Особенности конструкционного устройства
Изготовление печки из металлической трубы
Создание дымохода для печи
Установка дымовыводящей трубы на буржуйку
Уход за трубой дымоотведения

Печи-буржуйки, имеющие небольшие габариты, отличаются простотой конструкционного решения. Ими обогревают сараи, гаражи, теплицы и даже небольшие по площади дачные домики. Труба для такого агрегата и сама буржуйка, если изготовить их самостоятельно, могут выручить любого домашнего умельца в ситуации, когда другие отопительные приборы по ряду причин недоступны.


Общая информация о буржуйках

Они представляют собой металлическую печку, небольшую по размерам, которая в большинстве случаев имеет цилиндрическую форму. Дымовую трубу для буржуйки также изготавливают из металла.

Сейчас такие печки кустарного производства часто устанавливают в небольших жилых и подсобных помещениях с целью их обогрева. Реже буржуйками пользуются в зданиях, когда использование стационарных нагревательных приборов будет финансово невыгодно.


Что касается достоинств и недостатков такой печи, то они взаимосвязаны между собой, поскольку агрегат довольно быстро нагревается и отдает тепло, но одновременно так же быстро начинает остывать. Помимо этого, при прикосновении к горячей буржуйке можно легко получить ожог.

По вышеназванным причинам многие отказываются от использования такой печи, отдавая предпочтение современным отопительным приборам, которым требуется меньшее количество твердого топлива.

Особенности конструкционного устройства

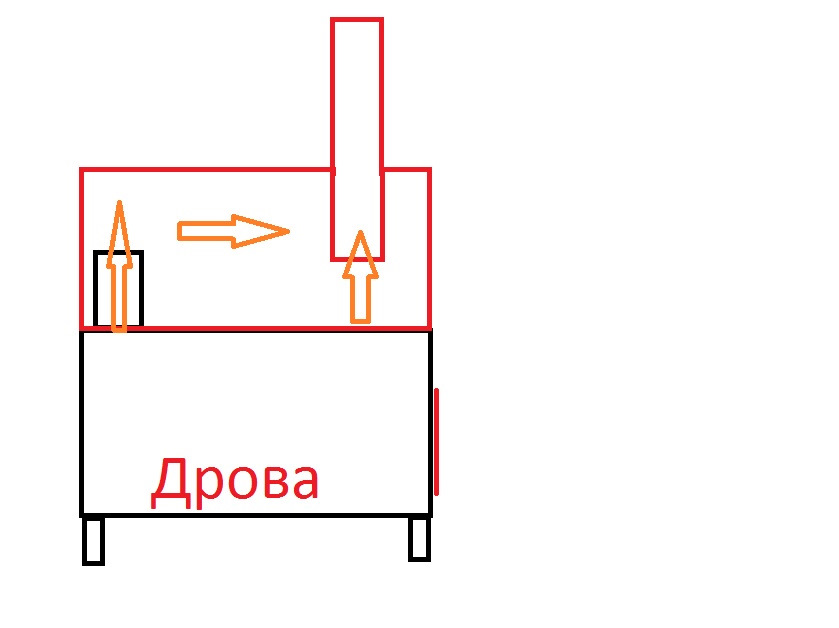

Буржуйка, собранная в так называемом «классическом» варианте, имеет следующие основные элементы:

  • дымоход;
  • камера сгорания;
  • колосниковая решетка;
  • зольник.

Изготавливают печи в каркасном и бескаркасном исполнении. Форма их бывает разной, но чаще всего встречаются круглые и квадратные агрегаты.

Изготовление печки из металлической трубы

Процесс создания данного отопительного агрегата из куска стальной большого диаметра трубы для буржуйки отличается простотой и состоит из следующих этапов:

  1. От трубы отрезают фрагмент нужной длины. Используя сварочный аппарат, делают два отверстия, одно из которых будет выполнять функцию поддувала, обеспечивающего приток воздуха, а второе потребуется для установки дымовой трубы для печки буржуйки.
  2. Дальше приваривают металлический лист с заранее сделанными в нем отверстиями, имеющими небольшой диаметр – его задействуют в качестве колосниковой решетки.
    Размещают элемент так, чтобы он оказался между камерой сгорания и поддувалом.
  3. Потом нужно соорудить крышку, прикрывающую камеру сгорания. Для этого на торец трубы приваривают лист металла. Если на крышке обустроить импровизированную плиту, тогда буржуйкой можно будет пользоваться для приготовления пищи.
  4. К нижней части отопительного агрегата приваривают ножки-опоры.
  5. Под колосником помещают зольник, представляющий собой ящик для золы. Его желательно оснастить небольшой металлической дверцей.

В результате проделанной работы получается печка из трубы, которая способна обогревать небольшое по площади помещение. Но чтобы функционирование агрегата было эффективным, требуется дымоход. Процесс обустройства конструкции дымоотведения и изготовления трубы для буржуйки имеет ряд нюансов.

Создание дымохода для печи

До того как приступить к монтажу дымоходной трубы на буржуйку, следует выбрать материал, который предстоит использовать. Поскольку такой отопительный агрегат является переносным, то кирпичный дымоход нет смысла обустраивать. Выбор ограничен асбестоцементными или металлическими трубами.

По мнению специалистов, лучше всего использовать трубную продукцию из металла, а именно нержавеющей стали – так дымоход проще изготавливать и он будет иметь незначительный вес. Дымоходная труба должна быть правильно смонтированной и оптимально расположенной.


Когда буржуйка устанавливается на открытом воздухе, то сложностей с обустройством дымоотведения не возникнет. В этом случае, главное сделать трубу достаточно высокой.

Если агрегат монтируют в помещении, то простой вариант создания дымохода предполагает наличие двух частей – внешней и внутренней. Соединяют их между собой либо на уровне подкровельного пространства или на чердаке. Поскольку отопительный прибор состоит из двух колен для печной трубы, то в случае, когда прогорит один из сегментов дымохода его можно легко заменить, не прибегая к демонтажу всей конструкции (прочитайте также: “Как выполнить демонтаж дымовой трубы – способы и правила безопасности”).

При наличии определенных навыков стальные трубы не обязательно покупать. Их можно сделать нужного диаметра своими руками из листов металла.

Установка дымовыводящей трубы на буржуйку

Чтобы смонтировать дымоход стандартных размеров, необходимо иметь такие материалы:

  • колено размером 100х1200 миллиметров – 1 штука;
  • колено размером 160х1200 миллиметров – 2;
  • стыковое колено размером 160х100 миллиметров – 3;
  • тройник 160-миллиметровый с заглушкой;
  • грибок диаметром 200 миллиметров.

Кроме этого, в зависимости от особенностей конкретного помещения, где планируется установить буржуйку с дымоходом, могут потребоваться дополнительные элементы – , противоливневой козырек, проходной стакан и другие. Читайте также: “Как почистить трубу дымохода правильно и безопасно – варианты и способы”.


Для герметизации мест соединения частей дымоотводящей конструкции потребуется специальный герметик или асбестовый шнур. Вышеперечисленные размеры комплектующих изделий могут быть другими – это зависит от типа агрегата и диаметра отверстия под дымоход.

После подготовки всех необходимых материалов и элементов системы приступают к сборке дымоотводящей трубы для агрегата:

  1. Первый сегмент фиксируют на отверстии для дымохода или на патрубке прибора.
  2. Потом наращивают колено трубы вплоть до перекрытия.
  3. В потолочной плите проделывают отверстие для вывода дымохода, диаметр которого не может быть меньше 160 миллиметров. Чтобы избежать воспламенения, на его краях удаляют теплоизоляционный материал.
  4. В образовавшееся отверстие помещают проходной стакан – через него пропускают трубу печи и стыкуют ее с наружным сегментом дымохода.
  5. Чтобы обеспечить функционирование дымоотводящей конструкции, нужно изолировать ее наружную часть при помощи теплоизоляционного материала и битума.
  6. Сверху дымохода для защиты от попадания в него мусора и атмосферных осадков устанавливают грибок. Читайте также: “Как сделать печь для бани из трубы своими руками – пошаговое руководство”.

Уход за трубой дымоотведения

Чтобы дымоходная конструкция, а значит и отопительный агрегат, работали должным образом, за ними следует ухаживать:

  1. Не реже одного раза в течение года труба для буржуйки в гараже, теплице, сарае или жилом помещении должна проверяться на наличие трещин, ржавчины и прогаров.
  2. Ежегодно трубу следует чистить при помощи специальных химических препаратов, которые нужно сжечь в топке вместе с твердым топливом. Можно положить в печь пару осиновых поленьев, которые в процессе горения дают очень высокую температуру. В результате сажа в дымоходе сжигается.
  3. Задействовать механический способ с использованием ерша, гири и т.д. не получится, так как конструкция дымоотведения буржуйки не отличается прочностью.

пошаговое руководство о том как сделать правильно

Буржуйка – печь, пережившая века и все еще необходимая нам и ценимая за огромный список своих положительных качеств: из-за небольших размеров ее легко перевозить, а стоит такая установка совсем недорого. Кроме того, такая печь – отличный вариант отопления помещения для желающих экономить или даже для создания уникального интерьера в доме или на даче.

Использовать буржуйку можно и для обогрева, и для приготовления еды, и как оригинальный элемент декора, приносящий в дом уют и комфортную для души атмосферу. Чтобы приступить к установке такой печи, достаточно решить, где и из какого материала будет сделан дымоход для буржуйки. Только и всего! А уж соорудить дымоотвод своими руками и того проще!

Содержание статьи:

  • 1 Приступаем к изготовлению дымоотвода
  • 2 Материалы необходимые для изготовления дымохода
  • 3 Монтируем дымоход для буржуйки
    • 3. 1 Подготовка перекрытия
    • 3.2 Фиксация трубы
    • 3.3 Заделка швов
  • 4 Особенности ухода за дымоходом
    • 4.1 Способы ухода за дымоходом

Приступаем к изготовлению дымоотвода

Так как буржуйка – печь переносная, от кирпичного дымоотвода стоит отказаться в самом начале планирования. Но, к счастью, варианта для выбора остается два: металлическая или асбестоцементная труба. Но какую же выбрать? Металл считается более удобным в работе, эксплуатации, кроме того, он гораздо легче.

Асбестоцементная труба может устанавливаться только в верхней части дымоотвода – максимальная температура, которую она выдерживает, составляет 300 градусов по шкале Цельсия, а дым имеет свойство несколько остывать при выходе наружу.

Важно учитывать и тот факт, что конструкция дымохода для печи-буржуйки должна быть небольшой и разборной. Иными словами, труба для вывода дыма должна выходить из помещения по наиболее короткому пути и включать в себя, как минимум, два элемента, которые будут соединены между собой в чердачном помещении или в межкровельном пространстве. Почему так? Да потому, что металлические дымоходы со временем прогорают и требуют замены, а отремонтировать один элемент гораздо проще, чем менять всю конструкцию.

Материалы необходимые для изготовления дымохода

  1. Трубы из металла, которые будут служить в качестве пути основного хода дыма, диаметром 16 см.
  2. Тройник того же диаметра с заглушкой на одном ответвлении, который может понадобиться для подключения трубы отвода.
  3. Несколько колен для стыков, благодаря которым поворачивать и прокладывать дымоотвод будет на порядок проще. Одно стыковое колено должно иметь размеры 10 см х 120 см, другие – 16 см х 120 см.
  4. «Гриб», служащий защитной насадкой для конца дымоотводной трубы, размером 20 см.
  5. Герметик, скрепляющий швы (в качестве альтернативы подойдет и асбестовый шнур).
  6. Теплоизолирующие материалы.
  7. Битумная смола.

Если металлические трубы достать невозможно, основную трубу дымоотвода можно сделать и из листового металла при помощи устройства для сгибания, молотков и киянки, аппарата для сварки, клещей и рулетки или сантиметровой ленты. Если металл уж очень тонкий, для его обрезки можно воспользоваться специальными ножницами, в противном случае придется пользоваться болгаркой и набором новых дисков для нее.

Задание простое: замерить расстояние и отрезать необходимые участки трубы. Все!

Монтируем дымоход для буржуйки

Работы по монтажу своими руками следует начинать с выбора места, где должны соединяться наружный и внутренний элемент печи. Для этой цели отлично подходит чердак или пространство под кровлей. На саму же буржуйку устанавливается первый элемент будущего дымоотвода, на который следом ставятся второй, третий и так далее (в зависимости от того, сколько участков будет включать в себя дымоход). Вместо тонкого металла можно на выходе из буржуйки установить чугунное колено высотой до полуметра или даже больше, чтобы продлить срок службы дымохода и препятствовать прогоранию тонкого металла.

Подготовка перекрытия

Удлинять трубу дымоотвода нужно до тех пор, пока она не достигнет определенного ранее места у точки соединения двух элементов.

В перекрытии нужно сделать отверстие, диаметр которого будет больше диаметра трубы на 5-10 см: это потребуется для того, чтобы замазать трубу в месте прохождения ею перекрытий теплоизолирующим материалом. Если в щелях между перекрытиями или вблизи трубы находятся изоляционные материалы или другие легко возгораемые предметы, их обязательно нужно убрать: когда труба разогреется от дыма и температура ее возрастет, вместе с ней повысится и риск возгорания теплоизоляционного материала.

В вырезанное отверстие в перекрытии вставляется проходной стакан, через который и нужно пропустить трубу дымохода. Затем нужно состыковать трубу, идущую изнутри помещения, с внешней частью дымохода. Заканчиваться дымоход должен над уровнем кровли, приблизительно на 10 см выше него. Место, в котором будет вырезано отверстие под вывод трубы, оборудуется по тому же принципу, что и место вывода трубы внутри здания:

  • отверстие должно быть больше самой трубы дымохода;
  • между кровельными материалами и трубой обязательно кладется слой теплоизолирующего материала.

Фиксация трубы

Труба вывода дыма наружу пропускается сквозь отверстие в кровле и фиксируется листом жести или другого металла. В качестве альтернативы жести можно использовать и другой негорючий фиксатор – кирпичи, которые устанавливаются в промежутке между дымоходом и кровлей. Однако чтобы кирпичи крепко держали трубу, изнутри для них нужно соорудить подставку. Все щели в этом месте замазываются обыкновенной глиной.

Вся наружная часть трубы тщательно смазывается битумной смолой, а затем оборачивается теплоизоляционным материалом. Можно использовать минеральную вату, но в промежутке трубы между нею и концом дымохода должно находиться «блюдце», которое защитит материал от возможного попадания горячих частиц пепла. На конце дымоотводной трубы монтируется «гриб» — это крышка, защищающая трубу от любых предметов, которые могут засорить дымоход, спровоцировать возгорание в трубе или дать дождевой воде возможность попадать в буржуйку.

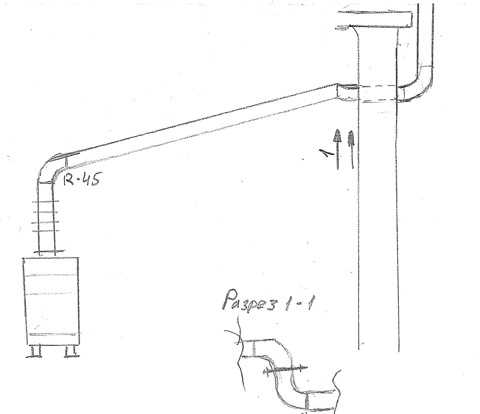

Если труба дымоотвода оказывается на выходе в горизонтальном положении, находится под самим скатом кровли и в нее может попадать вода (или стучать по «шапке гриба»), конструкцию можно несколько изменить, добавив одно колено и нарастив трубу, делая наружный ее конец вертикальным. Есть и другой выход – установить козырек, который защитит трубу от больших объемов воды при ливне.

Заделка швов

После того, как вся конструкция будет собрана, нужно взять герметик и не жалея его, смазать все места соединений и швов, чтобы воспрепятствовать попаданию дыма из трубы в жилое помещение. Герметик для этих целей нужно подбирать с особым вниманием – подходит только тот, которому не страшны высокие температуры.

К сожалению, некоторые герметики могут просто «растаять» на горячей трубе, другие же легко высохнут. Так или иначе, но свои свойства неустойчивый к высокой температуре герметик потеряет и не сможет защитить помещение от дыма.

После высыхания герметика дымоход для домашней буржуйки можно считать готовым к использованию. Однако прежде его нужно проверить, затопив печь – если дым не выходит из щелей или стыков, это значит, что конструкция собрана правильно и ею можно смело пользоваться!

Особенности ухода за дымоходом

В первую очередь, хороший уход за трубой вывода дыма от буржуйки обеспечивает безопасность людей и имущества в помещении. Дает он и не менее важное свойство – хорошую теплоотдачу от дымохода и тягу. А для того, чтобы дымоход верой и правдой прослужил весь отведенный ему срок, не реже одного раза в полгода нужно проводить визуальный осмотр дымоотводной трубы. На металле не должно быть следов горения, коррозии, он не должен прогорать, трескаться или ржаветь.

Наличие одного из этих дефектов – сигнал о необходимости срочно заменить поврежденный участок: сквозь щели в помещение будет поступать дым, что, как минимум, негативно скажется на состоянии здоровья находящихся в нем людей. Кроме того, прогорая и трескаясь в определенных местах, металл дымохода может дать слабину, и вся труба вскоре просто рухнет.

Способы ухода за дымоходом

Как и любой другой дымоход, дымоход для печи буржуйки накапливает на внутренней поверхности пепел и сажу. Толстый слой такого налета ухудшает тягу, утяжеляет всю конструкцию и мешает нормальному отводу дыма. Не реже одного раз в год трубу дымохода нужно очищать от скопившейся в ней сажи, но с одним условием: мобильная конструкция не имеет той прочности, которая свойственна дымоотводам каминов или стационарных печей, а значит, механические методы очистки не подойдут. Действительно, про чистку металлической щеткой, ершом, а уж тем более про ядро лучше забыть.

О том как прочистить дымоход, читайте тут

Народные методы очистки тут как раз пригодятся – можно воспользоваться методом очистки дымоотвода картофельной шкуркой. Оригинальный, но опасный способ повышения температуры до предельной, чтобы сажа сгорела и вылетела наружу, использовать категорически запрещается: высокие температуры не только способствуют скорому износу тонкого металла, но и могут легко спровоцировать возникновение пожара. Лучшим способом ухода за трубой станет применение химических препаратов, которые нужно наносить на горящие дрова. Состав таких препаратов безопасен для человека, но представляет собой настоящую угрозу для сажи.

Буржуйка – оптимальный вариант для тех, кому нужна переносная и удобная печь. А единственная проблема – сооружение дымохода – проблемой уже не является! Оказывается, что сделать качественный и эффективный дымоход для буржуйки совсем легко, важно лишь следовать технологии. Готовый дымоотвод не требует к себе повышенного внимания, лишь регулярной, но редкой заботы, за которую отплатит годами хорошей работы!

Труба для буржуйки своими руками: видео, фото

Современным отопительным проборам несть числа: и котлы газовые и твердотопливные, и инфракрасные обогреватели, и солнечные батареи, и все возможные варианты пассивного отопления. Казалось бы, при таком изобилии, можно забыть о самодельных малогабаритных печах. Ан, нет, буржуйке и сейчас найдется место: в гараже, в хозяйственных пристройках, в бане и даже в основном здании. Если по каким-то причинам установить стационарную систему обогрева невозможно.

Выбираем трубу для буржуйки

Конструкция печи

Устройство подкупает своей простотой, скоростью изготовления и доступностью материалов. Если наличествует минимальный опыт работы со сварочным аппаратом, соорудить ее можно своими руками буквально за несколько часов.

Корпус буржуйки чаще всего имеет вид круглого или квадратного металлического контейнера, установленного на опоры. Связано это с тем, что печка сооружается из фрагментов труб соответствующего диаметра. Подойдет и стальная бочка. Прямоугольный ящик изготавливают из оцинковки толщиной не менее 5 мм.

Печь состоит из следующих элементов:

  • топка – рабочая зона печи, занимает большую часть корпуса;
  • колосниковая решетка – разделяют топку и зольник, дрова, торф, пеллеты укладываются на решетку;
  • зольник – его роль может выполнять дно конструкции, и в этом случае выгребать золу придется кочергой. Можно сделать выдвижной       ящик, в котором зола будет скапливаться, его очистить проще;
  • дымоход – канал вывода продуктов сгорания.



Прямоугольную буржуйку можно оборудовать варочной поверхностью: для этого на горизонтальной части корпуса формируют варочные отверстия. На фото – печка из оцинковки.

Дымоотвод: общие сведения

Буржуйка – вариант мобильной печи, в этом состоит немалое ее преимущество. Поэтому дымоход для не имеет смысла сооружать из кирпича. Используются либо металлические трубы, либо асбестоцементные.

  • Металлические – меньше весят, выдерживают более высокую температуру, доступны в очень широком диапазоне размеров. Стальной дымоход не накапливает копоть и сажу и легко очищается.

К недостаткам их относится не самая высокая коррозионная стойкость. Твердое топливо, которое используется в печах, при сгорании выделяет кислотные соединения. Часть их уходит с дымом, а часть конденсируется на стенах трубы, что, конечно, приводит к износу. Монтаж дымоотвода без сварки невозможен.

  • Асбестоцементный – трубы доступны по стоимости, монтируются без сварки – на соединительные муфты, не горючи, но высокой температуры не переносят, максимум – 300 С.

Для печи это не лучший вариант, так как внутренняя поверхность асбестоцементной трубы шершавая, а, значит, и сажа, и кислотные соединения будут накапливаться с удвоенной силой. Асбестоцементный дымоход быстрее выйдет из строя.

Размерные параметры

Главный секрет эффективности печи как раз и заключается в устройстве дымохода. Его пропускная способность меньше, чем производительность топки. Поэтому разогретый газ покидает печь не сразу, а совершив несколько оборотов по рабочей камере. Таким образом и тепла больше передается в помещение, и в дымоход газ попадает остывший.

  • Добиваются такого эффекта, точно рассчитывая диаметр трубы: он должен быть в 2,7 раза больше объема камеры, определяемого в литрах. Например, если объем топки достигает 40 л, то объем газоотвода должен быть 40*2,7=106 мм.

Ближайший возможный диаметр находят по таблице величин – это 110 мм. Именно такие изделия и нужно приобрести для печи, сделанной своими руками.

Если речь идет о буржуйку с горизонтальным корпусом, то коэффициент колеблется от 2.5 до 3, так как высота определяется расстоянием от решетки до нижнего дымового канала.

  • Высота дымохода определяется его строением. Для печи на улице устанавливается вертикальный дымоход – его высота составляет как минимум 1–1,2 м. Если буржуйка будет использоваться в гараже или сарае, то дымоотвод сооружается коленчатый, и тогда высота вертикальной части его должна быть равна 1–1,2 м, а общая составляет высоту постройки, ширину перекрытия и 1,5 м над коньком крыши.

Сооружение дымохода

При необходимости дымоотвод можно и своими руками изготовить из оцинковки, но из готовых труб это сделать значительно легче. Тем более что металлопрокат предлагает и все нужные комплектующие: колена, тройники, стыковые колена, проходной стакан и так далее. Но без сварки здесь не обойтись.

  1. Первый фрагмент закрепляется на патрубке буржуйки. Затем труба наращивается до перекрытия или до наклонного участка.
  2. Стыки между элементами при необходимости герметизируются асбестовым шнуром или герметиком.
  3. В перекрытии проделывается отверстие соответствующего диаметра – не менее 160 мм. Если на участке есть теплоизоляция, ее нужно удалить.
  4. В отверстии фиксируется проходной стакан: он надежно теплоизолирует конструкцию.
  5. Монтируется внешняя часть дымохода, обязательно утепляется и обмазывается битумом. Дымоотвод от печи можно вывести в кирпичный внешний, если он находится в рабочем состоянии.
  6. Сверху устанавливается грибок, защищающий трубу от попадания дождя и снега.

пошаговая инструкция, как правильно сделать

Расчет дымохода для буржуйки

После того, как печь установлена ​​и готова к эксплуатации, необходимо установить дымоход, который сможет правильно функционировать, соблюдать тепла в помещении и в то же время предотвратить попадание отходов горения в воздух помещения, где установлена ​​печь. Для этого нужно правильно рассчитать диаметр трубы, ее длину и продумать, как она будет выводить дым на свежий воздух.

Для того, чтобы система отопления имела наивысший КПД, необходимо, чтобы труба для печной плиты обеспечивала достаточную тягу.

Экспертное заключение

Круглов Павел

Печник с 25-летним стажем

Оптимальным является соотношение диаметра трубы к камере сгорания 2,7 миллиметра на 1 литр. Для примера возьмем буржуйку с камерой сгорания 50 литров: 2,7*50=135 мм. Именно такой диаметр дымохода будет оптимальным для эффективной работы буржуйки на 50 литров.

После определения диаметра трубы дымохода следует рассчитать длину всего трубопровода. В этих расчетах важно учитывать не только расположение печи, но и на каком расстоянии от конька находится дымоход на крыше.

Выход трубы должен располагаться над крышей по определенным правилам:

  1. Дымоход располагается от конька крыши на расстоянии до 1500 миллиметров, значит, выход дымохода должен располагаться на высоте 50 сантиметров выше вершины конька;
  2. При расстоянии 150-300 сантиметров до козырька выход трубопровода может располагаться на одном уровне с ним;
  3. Если дымоход расположен у края крыши, то его выход должен быть чуть ниже конька, либо на одном уровне с ним;

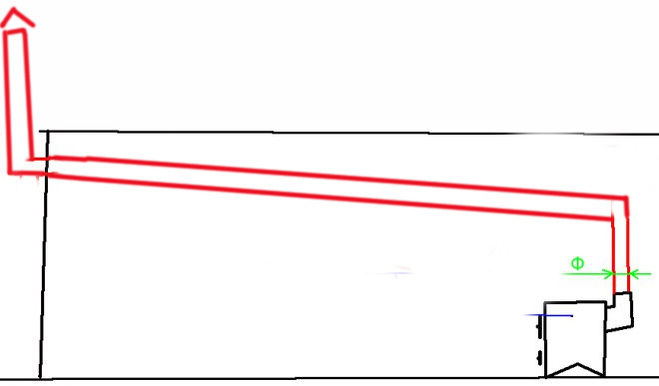

Второй вариант выхода трубы через стену, а не через крышу. При этом конец дымохода должен располагаться чуть ниже вершины конька крыши.

А вот основной длинной трубы будет общее расстояние от выхода трубы до самой печи – расчеты в каждом отдельном случае будут разные, все зависит от того на каком этаже, в каком месте комнаты и на какой высоте , буржуйка поместится.

Изготовление печи из металлической трубы

Процесс создания данного отопительного узла из куска стальной трубы большого диаметра для буржуйки несложный и состоит из следующих этапов:

  1. От трубы отрезается фрагмент необходимой длины. С помощью сварочного аппарата проделываются два отверстия, одно из которых будет служить поддувалом для обеспечения притока воздуха, а второе потребуется для установки дымохода печной печи.
  2. Далее приваривается металлический лист с заранее проделанными в нем отверстиями, которые имеют небольшой диаметр – используется как колосник. Элемент размещают так, чтобы он находился между камерой сгорания и нагнетателем.
  3. Затем нужно соорудить крышку, закрывающую камеру сгорания. Для этого к концу трубы приваривается лист металла. Если на крышке оборудовать импровизированную печь, то плиту можно использовать для приготовления пищи.
  4. Опорные ножки приварены к нижней части нагревательного элемента.
  5. Зольник размещается под решеткой, являющейся ящиком для золы. Желательно оборудовать его небольшой металлической дверцей.

В результате проделанной работы получается печь из трубы, которая способна обогреть небольшое по площади помещение. Но чтобы работа агрегата была эффективной, требуется дымоход. Процесс обустройства дымоотводной конструкции и изготовления трубы для буржуйки имеет ряд нюансов.

Предлагаем Вам ознакомиться с проходом металлической трубы через крышу

Материалы и их количество

Перечень материалов необходимых для строительства дымохода различается в зависимости от того, какую трубную конструкцию решено установить . Если выход должен осуществляться непосредственно через крышу, то требуется меньше угловых отводов.

Для дымохода стандартного размера потребуется следующее количество труб:

  • 1 колено длиной 120 см, диаметром 10 см;
  • 2 колена длиной 120 см, диаметром 16 см;
  • 3 стыковых колена 16*10 см;
  • Тройник диаметром 16 см и заглушка к нему;
  • Грибок – 20 см;
  • Герметик.

Кроме того, для сооружения различных конструкций дымохода могут понадобиться и другие детали: противопроливной навес, сквозное стекло, теплоизоляционные материалы.

Экспертное заключение

Павел Круглов

Печник со стажем 25 лет

Огромную роль играет то, какие трубы для дымохода от печи было решено приобрести, так как количество, размер и виды колен будут определять, какая конструкция будет монтироваться. Если бы было принято решение, что система дымоудаления будет находиться снаружи помещения, то установить ее внутри здания уже не получится, так как тогда потребуется другой набор деталей.

Инструменты

Вам понадобятся только режущие инструменты: болгарка, электролобзик, нож. Все работы выполняются вручную и не требуют специальных приспособлений.

Схема установки

Существует несколько типов дымоходов, наиболее подходящий тип конструкции подбирается индивидуально.

Способы монтажа

Важно учитывать сбор конденсата в системе, поэтому необходимо иметь заглушку, слив конденсата и емкость для сбора конденсата.

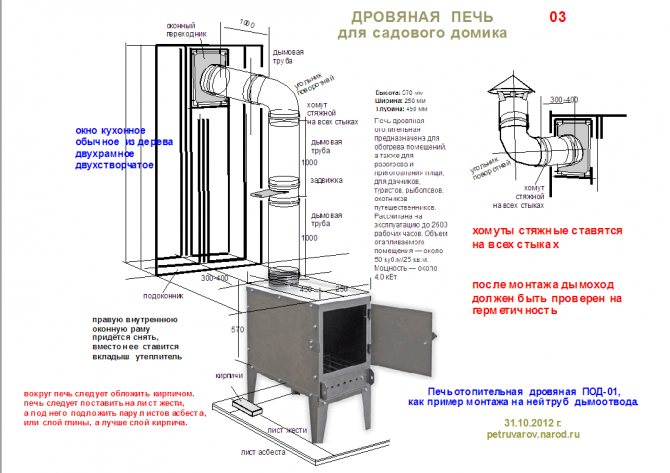

Если буржуйка устанавливается через стену от трубопровода, расположенного на улице, то целесообразно будет вывести дымоход через окно, чтобы не пришлось готовить отверстие для трубопровода в потолке.

Наружная часть дымохода утеплена теплоизоляцией, покрытой защитным материалом. На конце трубы устанавливается грибок, который защитит дымоход от мусора, дождя, различных мелких животных и посторонних предметов.

Подготовка пола

Дымоход для печи чаще всего устанавливается таким образом, чтобы он проходил через потолок, поэтому перед монтажом и креплением конструкции трубопровода необходимо сделать для него отверстие в потолке: с помощью электролобзик или другой режущий инструмент, имеющий диаметр, подходящий для прохождения стакана для отводов внутреннего дымохода.

Пример отверстия под трубу дымохода

Стекло проходное

Перед сборкой дымохода для каменки в отверстие устанавливается сквозное стекло. Диаметр стекла следует подбирать по диаметру внутренней трубы, хотя иногда стык делают до прохода дымохода через потолок. Следует понимать, что важно прочно зафиксировать стекло – оно служит защелкой. Но кроме него трубопровод необходимо прикрепить к поверхности стены.

При неправильной установке могут быть такие последствия.

Если в потолке имеются легко воспламеняющиеся материалы, утеплитель или деревянные детали, то их необходимо удалить, чтобы они не соприкасались с проходным стеклом.

После того, как труба вставлена, все это необходимо загерметизировать огнеупорным материалом, например, термостойким герметиком или специальной огнеупорной ватой.

Следующие этапы работы на фото:

Герметизация

Вывод трубы на крышу

Кровельные работы

На последнем этапе необходимо надеть на трубу дефлектор.

Наконечники для работы

  • Используемые в конструкции трубы располагаются исключительно в вертикальном положении; для их фиксации лучше всего использовать специальные кронштейны, с размерами, соответствующими изгибам системы. В целях экономии можно изготовить кронштейны самостоятельно, используя металлический уголок.
  • Все соединения необходимо обработать герметиком, чтобы не осталось отверстий, через которые дым может выходить в воздух помещения. На рынке представлен большой выбор герметиков, подходящих для герметизации стыков труб для дымоудаления:
  1. Высокотемпературные герметики;
  2. Термостойкие герметики;
  3. Термостойкие герметики;
  4. Термостойкие герметики;

Высокотемпературные и термостойкие герметики используются для герметизации мест, температура которых достигает 350 градусов Цельсия. Так как дымоход для печной печи нагревается до более высоких температур, данные виды герметиков подходят только для деталей, находящихся вне трубопроводной системы.

Жаростойкие и жаростойкие полимеры, выдерживающие огромные температуры, до 1500 градусов по Цельсию – это самый подходящий выбор для печного дымохода.

Присоединение дымохода к печи

Дымоход, выходящий из буржуйки, называемый внутренним, подключается к улице, наружному трубопроводу, на чердаке или в подкровельной части крыши. Началом внутреннего дымохода является участок, выходящий из печной трубы, который коленом соединяется с потолком.

При установке внутреннего дымохода важно правильно соединить трубу с патрубком дымохода – так как при неправильном выполнении дым может попасть в воздух помещения, что сделает невозможным нормальное функционирование системы отопления.

Экспертное заключение

Круглов Павел

Печник со стажем 25 лет

Дымоход соединяется с печью при помощи термостойкого герметика и специального хомута. Важно сделать полностью герметичную конструкцию, так как любой прорыв газа может привести к отравлению находящихся в помещении.

Дымоход, подключенный к печи

Выбор места для дымохода

Первый вопрос, из чего сделать дымоход для печи. Обычно материал для изготовления дымохода для печной печи выбирают по его назначению. Для переносной печи нет смысла обустраивать кирпичные конструкции, достаточно взять металлическую или асбестовую трубу. Но лучше проконсультироваться со специалистом, как правильно сделать дымоход для буржуйки.

Прежде чем приступить к сборке конструкции, лучше снять все размеры и сделать хотя бы эскиз. Так как дымоход для печи является подвесной конструкцией и желательно заранее продумать все повороты и стыки. Особое внимание следует уделить местам прохода стен, перекрытий и крыш, а также рассчитать количество и форму отводов, определить длину дымохода для печи.

Сегодня в строительных магазинах можно подобрать трубу и колена любого диаметра для сборки дымохода, главное как рассчитать дымоход для печи, правильно определить его диаметр. В печах заводского изготовления уже есть небольшое сечение выходной трубы, поэтому подобрать диаметр дымохода под печку несложно. Комплектуем комплектующие по проекту, так как есть 3 вида выхода дымохода:

  • в стене под потолком. Самая оптимальная конструкция. Дымоход буржуйки внутри помещения играет роль отопительного прибора и минимум контакта с другими поверхностями. А после демонтажа можно просто поставить вентиляционную решетку. Обычно выход дымохода для печи через стену делают на высоте 20-25 см от потолка;
  • в потолке. Довольно дорогая конструкция, так как необходимо пройти через потолок, чтобы не попасть в стропильную систему. Далее начертите трубу, прорезав крышу так, чтобы впоследствии по трубе не текла вода. В случае двухэтажного здания между этажами будет добавлено отверстие. Выполняя все эти работы, необходимо учитывать пожарную безопасность;
  • в стене на уровне выхода из буржуйки. Самый безопасный способ топить, так как весь дымоход находится снаружи. Но у него есть ряд недостатков, главный из которых – быстрое остывание трубы. В связи с этим холодный воздух оттягивает тепло от печи и впоследствии от помещения. То есть после того, как печь прогорела, необходимо перекрыть дымоход, чтобы через него не охлаждалось помещение.

При обустройстве дымохода для печи в гараже или мастерской часто выбирают первый способ, как наиболее эффективный.

Замуровать трубу?

Металлический дымоход для буржуйки не требует особой защиты от внешних воздействий, но из-за визуального эффекта и возможного контакта с горячей трубой предприимчивые хозяева часто обмуровывают трубопровод.

Экспертное заключение

Круглов Павел

Печник со стажем 25 лет

Но строительство дымохода путем кирпичной кладки запрещено – такие конструкции не подходят для данной системы отопления, исключительно оцинкованная труба для печи подходит на эту роль, обеспечит хорошее сцепление с дорогой, легко чистится и проверяется на наличие дефектов. Простота установки и неприхотливость в обслуживании – основные преимущества этой вытяжки.

Уход и чистка

От состояния дымохода напрямую зависит общее качество работы и эффективность системы отопления, поэтому следует периодически уделять внимание систематическому обслуживанию.

Необходимо ежегодно проводить полный осмотр трубопровода на наличие трещин, прогаров, ржавчины и других дефектов, которые могут привести к неприятным последствиям. При осмотре следует одновременно очистить всю конструкцию дымохода от копоти – это можно сделать, обжигая в печи осиновые дрова.

Уход за дымоходом

Для того, чтобы конструкция дымохода, а значит, и отопительный узел исправно работали, за ними следует ухаживать:

  1. Не реже одного раза в год труба для печи в гараже, теплице, сарае или жилой комнате следует проверить на наличие трещин, ржавчины и прогаров.
  2. Ежегодно очищать дымоход специальными химикатами, которые необходимо сжигать в топке вместе с твердым топливом. Можно поставить в печь пару осиновых поленьев, которые в процессе горения дают очень высокую температуру. В результате сажа сгорает в дымоходе.
  3. Использовать механический способ с использованием ерша, утяжелителей и т.п. не получится, так как конструкция дымоотвода печки не долговечна.

Предлагаем ознакомиться Можно ли мыть тело дегтярным мылом

Чтобы в печи-буржуйке всегда была хорошая тяга, а в помещении не было дыма, необходимо обязательно проводить профилактические меры, которые помогут содержать дымоход в порядке.

Любой дымоход требует периодического обслуживания:

  • Для того чтобы труба была чистой от нагара, необходимо периодически добавлять в сжигаемые дрова химические средства, специально предназначенные для разрыхления нагара. Для этих же целей используют и осиновые дрова, помогающие очистить внутренние стены. Для чистки трубы с их помощью используют только осиновые дрова для профилактического протапливания. Желательно, чтобы они не прогорали быстро, а максимально возможное время тлели в топке. Для создания таких условий тягу искусственно уменьшают, закрывая поддувал после того, как дрова хорошо прогреются.
  • Механическая очистка трубы от нагара и ржавчины проводится ежегодно. Для этого можно использовать специальную чистящую щетку с грузом.
  • После каждой уборки обязательно производить ревизию поверхности, аккуратно опуская включенную лампочку в дымоход. Это необходимо для того, чтобы вовремя обнаружить прогары или трещины.

Процесс установки дымохода из готовых сегментов достаточно прост, и с ним вполне можно справиться самостоятельно. Если есть желание изготовить части трубы самостоятельно, то лучше сразу отказаться от этого, особенно при отсутствии опыта подобных работ.

Поскольку любой дымоход должен обладать высочайшей надежностью, а все сегменты при стыковке должны идеально подходить друг к другу для их герметизации, то рекомендуется устанавливать детали, изготовленные исключительно на профессиональном уровне. Необходимо помнить, что попадание угарного газа в помещение из плохо заделанных швов или прогоревших дыр представляет, без преувеличения, смертельную опасность.

Несмотря на кажущуюся простоту и незатейливость конструкции, дымоход для печи будет требовать периодического внимания. В первую очередь это должно проявляться в регулярном осмотре труб на предмет появления ржавчины, следов прогара или трещин.

Наличие любого из этих дефектов должно быть сигналом к ​​немедленной замене поврежденного участка дымохода. Оставленный без присмотра, он рано или поздно превратится в источник опасности для жильцов дома. В лучшем случае сквозь щели будет просачиваться дым; в худшем случае сгоревший трубопровод может просто разрушиться.

Не менее важно заботиться о внутренней поверхности дымохода, на которой в процессе эксплуатации неизменно будет скапливаться сажа и зола. Наличие толстого слоя сажи может иметь сразу несколько негативных последствий:

  • Тяга уменьшается.
  • Нормальный дымоудаление нарушено.
  • Конструкция дымохода утяжеляется.

Удалить накопившуюся сажу можно с помощью специальных химических составов, которые наносятся на древесину. Их компоненты совершенно безвредны для здоровья человека, но для нагара являются поистине грозным оружием.

Дрова из обыкновенной осины имеют почти такой же эффект. Желательно, чтобы осина тлела понемногу, а не выгорала быстро.

В конструкциях, оборудованных дополнительными элементами, достаточно будет просто прикрыть поддувал.

А вот традиционные способы очистки (металлическая щетка, сердцевина, ерш, высокие температуры) здесь не подойдут, так как тонкое железо может просто не выдержать.

Выход

Монтаж выхлопной трубы для печки процесс не сложный и может быть осуществлен самостоятельно, без привлечения специалистов. Главное, соблюдать правила пожарной безопасности, не допускать контакта дымохода с легко воспламеняющимися материалами и следить за герметичностью конструкции.

При ответственном подходе к установке печи и монтажу дымохода, а также правильной эксплуатации никаких проблем при эксплуатации системы отопления не возникнет. Если установка всей системы неправильная, то, как котел или камин, печь может стать причиной пожара.

Маленькая буржуйка, какой размер трубы?

JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.

Статус
Закрыто для дальнейших ответов.
