Лето в России не каждый год радует нас жарой. Но когда за окном +30, в квартире находится просто невозможно –
душно, жарко и тяжело дышать. Конечно, идеальный вариант – установка кондиционера. Однако не всем это удовольствие
по карману. Более бюджетная альтернатива – напольный вентилятор. Чаще всего, когда внезапно становится жарко,
мы бежим в ближайший магазин и покупаем первую попавшуюся модель.
1. Лопасти.
По мнению специалистов, оптимальный диаметр – от 10 до 16 см. И, разумеется, они должны быть защищены специальной металлической сеткой.
2. Мощность вентилятора.
Мощность вентилятора может составлять от 2,7 до 780 Вт и зависит от назначения модели. Например, вентиляторы мощностью в 15-20 Вт обрабатывают объем воздуха от 100 до 200 куб. м/ч, приборы с более высоким значением (от 50 Вт и больше) способны перегонять воздух свыше 1000 куб. м/ч.
3. Производительность
Измеряется в кубических метрах за единицу времени. Для чего нужны эти цифры? Чтобы понять, вентилятор какой
производительности вам необходим для конкретной комнаты. Высчитать это можно самостоятельно.
4. Уровень шума.
Конечно, хочется, чтобы вентилятор был максимально бесшумным. По мнению специалистов, оптимально для квартиры – не более 30 ДБ (звук такой громкости сопоставим с шепотом или тиканьем часов).
5. Управление.
Бюджетные и не очень мощные вентиляторы, как правило, управляются лишь кнопкой вкл-выкл. В большинстве более
дорогих моделей предусмотрена ступенчатая или плавная регулировка скорости воздушного потока.
6. Площадь обдува.
Максимальный показатель – 50 кв.м.
7. Угол наклона и поворота.
Множество моделей вентиляторов оснащены функцией «автоповорот». Это обеспечивает вращение рабочей части вентилятора вправо-влево для большего охвата помещения.
8. Режимы обдува
Всего режимов может быть от 2 до 8. Чем их больше, тем удобнее вам будет подобрать оптимальный для себя вариант.
Основные критерии выбора:
советы и рекомендации ▷ Блог OLVENT
Не все понимают, насколько важно сохранять правильный микроклимат дома, потому забывают или игнорируют установку вытяжной вентиляции. Это серьезная ошибка – хорошая вентиляция обеспечивает нормальный приток свежего воздуха и удаление отработанных или загрязненных воздушных масс.
Кроме этого, установка принудительной вытяжной вентиляции позволяет не зависеть от погоды и контролировать режимы вентилирования помещения по вашему усмотрению.
Куда ставить вытяжной вентилятор?
Вытяжную вентиляцию рекомендуется устанавливать в тех помещениях, где нет естественного притока воздуха, а также там, где воздух слишком загрязненный или имеется избыточная влажность. К таким помещения относятся санузел, ванная или душевая, кухня и гардероб. Но нужно знать, как подобрать вентилятор для вытяжной вентиляции так, чтобы он работал с максимальной эффективностью. Но избыточная производительность приведет к тому, что в комнате будет холодно и появятся сквозняки. Поэтому рассмотрим подробнее, как подобрать вытяжной вентилятор.
Инструкция, как подобрать вентилятор для вытяжной вентиляции

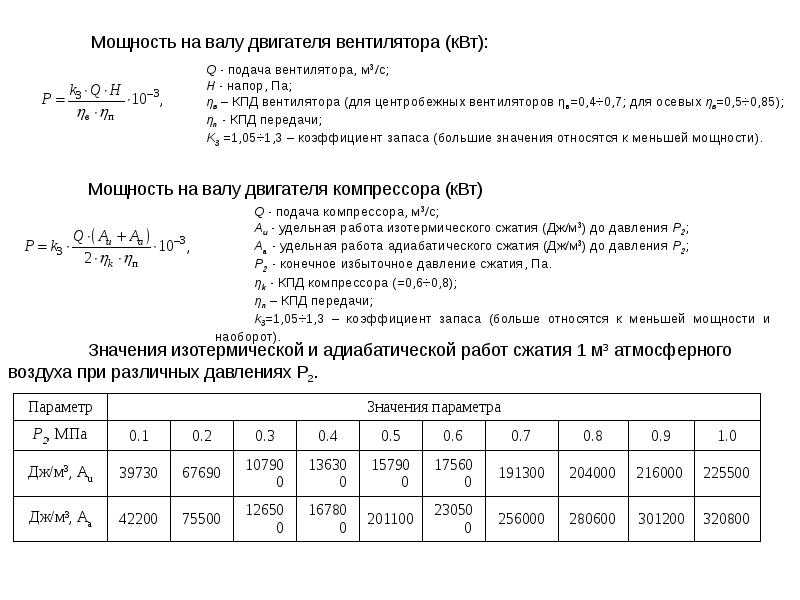

Расчет мощности
При расчете, какой мощности должен быть вытяжной вентилятор, следует знать несколько важных моментов:
- Производительность. Измеряется в м3/ч и показывает, какой объем воздуха вентилятор может удалить за 1 час времени.
- Кратность воздухообмена. Этот параметр определяется типом помещения, где устанавливается вентиляция и показывает, сколько раз воздух должен полностью обновиться. Чем более загрязненный воздух в помещении, тем выше кратность.
- Объем помещения. Рассчитывается по формуле V= S*h, где V – объем, S – площадь комнаты, а h – высота потолка.
- Протяженность вентиляционных каналов и количество изгибов в них. Чем сложнее конструкция вентиляции, тем больший запас по мощности следует учитывать при расчете.
Для каждого помещения установлена собственная кратность. Данные приведены в таблице ниже:
| Тип помещения | Кратность |
| Нежилое помещение | 1 |
| Гардероб | 1,5 |
| Жилая комната | 3 |
| Кухня | 6-8 |
| Душевая/ванная | 7-9 |
| Санузел | 8-10 |
Для того, чтобы знать, как рассчитать вытяжной вентилятор для различных помещений, следует воспользоваться следующей формулой:
L=S*h*k
Здесь L – это производительность, измеряется м3/ч;
S – площадь комнаты, м2;
h – высота помещения, м;
K – коэффициент кратности.
Пример: Рассмотрим, как подобрать вытяжной вентилятор на конкретном примере. У нас есть туалет площадью 3 м2 и с высотой потолка 2.8 м. Значение кратности воздухообмена для санузла составляет от 8 до 10, поэтому возьмем среднее значение – 9.
Производительность составит: 3*2.8*9 = 75.6 м3/ч.
Если вытяжной канал имеет небольшую протяженность, то его влияние можно не учитывать. Но в многоквартирном доме к номинальной производительности рекомендуется добавить еще 10-15%. В итоге для нашего санузла потребуется вытяжной вентилятор 85-90 м3/ч.
Если вы хотите рассчитать необходимый воздухообмен в любом помещении, можете воспользоваться нашим онлайн-калькулятором.
Подбор диаметра
Существует несколько стандартных диаметров вытяжных вентиляторов: 80, 100, 120, 125 и 150 мм. Необходимо подобрать такой диаметр, чтобы он совпадал с диаметром шахты вентиляции и устанавливался туда плотно.
Это позволит исключить вибрацию при работе. Также диаметр влияет на то, вытяжной вентилятор куда установить.
Замерить диаметр Вы можете самостоятельно с помощью рулетки. Замерять необходимо отверстие куда будет устанавливаться патрубок вентилятора.
Обратите внимание, что если у Вас отверстие квадратное, прямоугольное или неправильной формы – необходимо сделать также замер и крайних точек отверстия. Это делается для того, чтобы точно знать, какая лицевая панель должна быть у вентилятора. Правильно подобранная лицевая панель вентилятора будет полностью перекрывать вентиляционную шахту после его монтажа. Не редки случаи, когда клиенты не предусматривают этот факт и приходится нести вентилятор на замену.
Наличие обратного клапана
Обратный клапан позволяет частично предотвратить попадание наружного воздуха в вентсистему. Полностью проблему запахов от соседей в многоквартирных домах он не может решить, но обеспечит защиту от насекомых, попадающих в квартиру через вентиляцию, пыли или грязи.
Вытяжные вентиляторы с обратным клапаном на сегодняшний день являются очень популярными на рынке.
Дополнительные опции
Многие модели оснащаются дополнительными функциями, расширяющими их функционал:
- Датчик влажности включает вентилятор, когда показатель превышает определенную норму, которую можно выставить вручную. Оптимально подойдет для ванных комнат и душевых, позволяя автоматически отводить избыток излишней влаги. Отключение производится после того, как уровень влажности снизится до заданного минимального порога.
- Таймер отключения позволяет работать вытяжке на протяжении определенного времени, после чего автоматически отключает его. Рекомендуется устанавливать такие датчики в гардеробные, ванные комнаты и санузлы. Обычно время задержки устанавливается вручную и может составлять от 1 до 30 минут. Это позволяет снизить потребление электричества, ведь вытяжку часто забывают отключать.
- Датчик движения включает вентиляцию тогда, когда в помещении кто-то есть и отключается, когда движение прекращается. Лучше всего подходит для нежилых помещений, например гардеробных, где необходима небольшая кратность воздухообмена. Зачастую датчик движения монтируется вместе с таймером, по-этому такие вентиляторы можно монтировать и в санузлах.
Лучше всего подходит для нежилых помещений, например гардеробных, где необходима небольшая кратность воздухообмена. Зачастую датчик движения монтируется вместе с таймером, по-этому такие вентиляторы можно монтировать и в санузлах.Дизайн
Несмотря на то, что внешний вид вентилятора не влияет на его характеристики и функционал, на рынке имеется достаточно большой ассортимент моделей в различном исполнении. Согласитесь, если в вашей кухне или ванной сделан дизайнерский ремонт, то устанавливать туда вентилятор в бюджетном исполнении будет нелепо. Поэтому легко можно подыскать модель, соответствующую интерьеру и дизайну.
Уровень шумности
Чем производительнее вытяжка, тем больше шума во время работы она производит. Но большинство производителей выпускают малошумные модели вентиляторов, имеющие уровень шумности 25-30 дБ. Уровень шума всегда указывается в характеристиках модели – обращайте внимание на это. Главное, чтобы данный показатель не превышал 35 дБ, хотя это зависит от того, куда ставить вытяжной вентилятор.
К примеру, для нежилых помещений, например гардероба или подвала, шумность не играет большой роли.
Ниже представлена таблица соотношения уровня шума в децибелах и похожих звуков:
| Уровень шума в дБа | Характеристика | Источники звука |
| 0 | ничего не слышно | |
| 5 | почти не слышно | |
| 10 | тихий шелест листьев | |
| 15 | едва слышно | шелест листвы |
| 20 | шепот человека (на расстоянии 1м). | |
| 25 | тихо | шепот человека (1м) |
| 30 | шепот, тиканье настенных часов. | |
| норма для жилых помещений ночью, с 23 до 7 часов утра | ||
| 35 | довольно слышно | приглушенный разговор |
| 40 | обычная речь | |
| норма для жилых помещений, с 7 до 23 часов | ||
| 45 | разговор обычной громкости | |
| 50 | отчётливо слышно | разговор 5 людей |
| 55 | норма для офисных помещений класса А (по европейским нормам) | |
| 60 | шумно | норма для конториальных учреждений |
| 65 | громкий разговор (на расстоянии 1м) | |
| 70 | громкие разговоры (1м) | |
| 75 | крик, смех (1м) |
Способ монтажа
Существует два основных способа, как установить вытяжной вентилятор: накладной или непосредственно в вентканал.
Вентиляторы канального типа устанавливаются только в вентиляционную шахту, остальные монтируются на выходном отверстии вентиляционного канала. Некоторые модели предназначаются для установки на стену, другие монтируются на вентиляционные каналы, установленные в потолке. В частных домах возможно установка вытяжки с непосредственным выбросом на улицу.
Для монтажа на потолок – обязательно, что бы вентилятор имел шариковые подшипники. С ними он будет правильно работать и не заедать.
На рисунке ниже изображены варианты установки вентилятора на стену и на потолок.
Регулировка скорости
Бюджетные модели не оснащаются регулировкой скорости. Но если вам необходимо несколько режимов работы вентиляции в помещении, то есть модели с несколькими режимами работы. Самые простые из них – это двухскоростные вентиляторы, но также есть модели со ступенчатой или электронной регулировкой мощности, управляемой с помощью внешнего блока.
Также Вы можете докупить специальный регулятор скорости для вентилятора.
Он сможет включать/выключать, а также регулировать обороты вентилятора. Монтируются такие регуляторы рядом с выключателями освещения.
Как подобрать вытяжной вентилятор в ванную
К вытяжной вентиляции в ваннах комнатах предъявляются повышенные требования в плане влагозащиты, так как это оборудование постоянно работает в условиях высокой влажности. Рассматривая, как выбрать вытяжной вентилятор для ванной, обратите внимание на такие моменты:
- Производительность. Для расчета следует воспользоваться формулой, приведенной выше. Не забывайте, что кратность воздухообмена для душевых и ванных составляет от 7 до 9. Если душевая совмещена с туалетом, то лучше ориентироваться на кратность воздухообмена 8-10. Производительности в 100 м3/ч будет достаточно для стандартной ванной.
- Тип. Для небольшого помещения подходит осевой или канальный (если есть возможность установки непосредственно в шахту) вентилятор. Для многоквартирных домов с большой протяженностью каналов или для помещений площадью больше 8 м2 лучше выбрать центробежный вентилятор. Он стоит дороже, но при этом показывает более высокую эффективность.
- Влагозащищенность. Так как ванные относятся к категории помещений с высокой влажностью, то для вентилятора обязательно наличие влагозащиты. Производитель всегда указывает, имеет ли оборудование такую защиту. Чтобы не допустить преждевременного выхода оборудования из строя, класс электрозащиты должен быть не менее IP 44. В том случае, если отверстие вытяжной шахты находится в непосредственной близости от источника воды и возможно прямое попадание брызг, то рекомендуется выбирать оборудование класса IP 45 или IP 55.
- Установка датчика влажности. Основная задача вентилятора в ванной – отвод воздушных масс с избыточной влажностью. Наличие датчика влажности позволит вентилятору включаться только тогда, когда уровень влажности превысит установленный порог, например 60-70%. После того, как влажность упадет до нормы, вентилятор отключится автоматически.
- Таймер отключения. Наличие такой опции позволяет вручную установить, через какой промежуток времени после вашего ухода вентилятор сам отключится. Почти всегда таймер задержки отключения оборудуется вместе с датчиками света, движения и влаги.
Он стоит дороже, но при этом показывает более высокую эффективность.
Наличие такой опции позволяет вручную установить, через какой промежуток времени после вашего ухода вентилятор сам отключится. Почти всегда таймер задержки отключения оборудуется вместе с датчиками света, движения и влаги.Как выбрать вытяжной вентилятор для санузла и туалета.
В санузле нет избыточной влажности – основной проблемой являются неприятные запахи, которые нужно удалить. Поэтому для туалетов не требуется повышенная электро- и влагозащита, достаточно оборудования обычного класса. Но самым важным параметром является производительность, так как для таких помещений учитывается самая высокая кратность воздухообмена – от 8 до 10. Подсчет мощности можно сделать по формуле или на онлайн-калькуляторе. Выбирая, какой мощности должен быть вытяжной вентилятор в туалете, не берите модель с избыточной мощностью, иначе в помещении будет слишком холодно.
Из дополнительных опций рекомендуется установка обратного клапана или жалюзи и таймера отключения.
Обратный клапан или жалюзи позволит устранить проблему возврата неприятных запахов с вентиляционного канала, а также обеспечат защиту от насекомых, проникающих в помещение из вентиляции.Многие совмещают питание вентилятора с клавишей включения света в туалете. Решение правильное, но недостаточно эффективное – когда свет выключается, отключается и вентилятор, но в большинстве случаев он просто не успевает удалить неприятные запахи. А если вытяжку оставляют включенной, то забывают ее отключить и электричество тратится впустую.
Установка таймера отключения позволит решить эти проблемы. Вы можете запрограммировать его на отключение через определенное время, например 15-20 минут. За этот период весь загрязненный воздух будет удален, после чего свет и вытяжка выключатся автоматически.

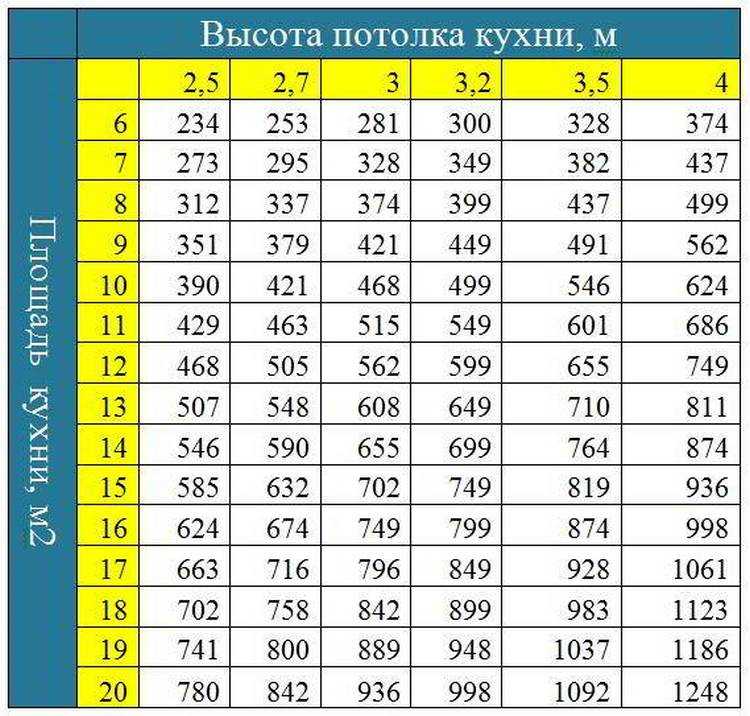

Как выбрать вытяжной вентилятор для кухни
Кухня – это самое сложное помещение в плане подсчета мощности. Помимо номинальной производительности, что рассчитывается по формуле, нужно учитывать еще ряд факторов:
- Потребности удаления тепла от плиты и других тепловых приборов;
- Количество человек в семье. Если семья большая и на кухне много готовится, потребуется вытяжка большей мощности;
- Наличие или отсутствие дополнительной вытяжки над плитой. Через нее производится частичное удаление загрязненных воздушных масс;
- Наличие естественного притока воздуха из других комнат.
Если семья большая и на кухне много готовится, потребуется вытяжка большей мощности;Рассматривая, как выбрать вытяжной вентилятор для кухни, следует позаботиться, чтобы в помещение не проникли посторонние запахи с других комнат, когда вытяжка выключена. Поэтому рекомендуется выбирать модель с обратным клапаном, который препятствует движению воздушных масс из вентиляции в кухню.
Еще один важный момент, который следует помнить. При готовке пищи часть жира испаряется и смешивается с воздушными массами. Когда этот загрязненный воздух проходит через вентиляционные каналы, он оседает на стенках шахты, а также на лопастях и корпусе вентилятора, в результате чего он через некоторое время приходит в негодность.
Чтобы этого избежать, следует устанавливать вентилятор с фильтром. Фильтрующий элемент полностью защищает вентилятор и каналы от загрязнения, собирая их в себе. Необходимо будет регулярно очищать фильтр от загрязнений, иначе эффективность вытяжки снизится, но ничего сложного в этом нет – фильтры легко снимаются и моются, после чего их можно устанавливать обратно.
Подбираем вентилятор для гардеробной
Проблема гардеробной заключается в том, что в этом помещении редко можно обеспечить хорошую естественную вентиляцию. На вопрос вытяжной вентилятор как выбрать в гардеробную, следует обратить внимание на три аспекта:
- Если гардеробная имеет небольшие габариты, то сюда вполне можно установить самый простой осевой вентилятор требуемой производительности. Для помещения большой площади можно рассмотреть центробежный тип – он показывает наиболее высокую эффективность.
- Так как в гардеробной воздух достаточно чистый и не плотный, здесь допускается кратность воздухообмена 1. 5-2.0. Это вполне достаточно для хорошей вентиляции. Поэтому мощный вентилятор здесь не нужен, так как избыточная мощность приведет к повышенному оттоку тепла.
- Наличие таймера. Установка таймера выключения позволит вентилятору автоматически выключаться после того, как вы покинете помещение и при этом эффективно проветривать его. Установки таймера на 20-30 минут вполне достаточно для качественного проветривания.
5-2.0. Это вполне достаточно для хорошей вентиляции. Поэтому мощный вентилятор здесь не нужен, так как избыточная мощность приведет к повышенному оттоку тепла.Если вам необходимо подобрать вентилятор для вытяжной вентиляции в различных помещениях, вы можете обратиться за помощью к специалистам нашей компании. Мы готовы ответить на все возникшие вопросы и предложить вам несколько вариантов, соответствующих вашему бюджету.
Выбор вытяжного вентилятора: ответы на популярные вопросы
✔️ Избавит ли обратный клапан от неприятных запахов доносящийся от соседей?
✔️ Зачем замерять глубину вытяжного вентилятора?
✔️ Какие вентиляторы лучше – с открытой панелью или закрытой?
✔️ Нужен ли таймер для вытяжного вентилятора?
✔️ Могу ли я подключить вытяжной вентилятор к клавише освещения?
✔️ Можно ли ставить вентиляторы в душевую, где много пара?
Как читать кривую производительности вентилятора
Чем больше вы знаете, тем лучше.
Понимание кривой вентилятора дает вам преимущество. Если вы хотите выбрать вентилятор, который наилучшим образом соответствует вашим потребностям и требованиям, вам необходимо уметь читать кривую вентилятора.

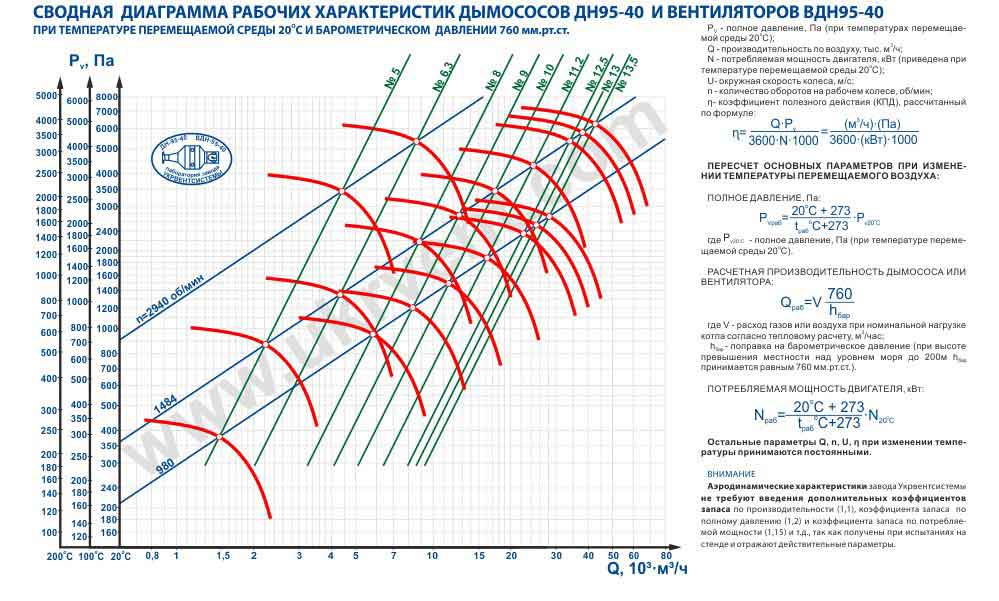

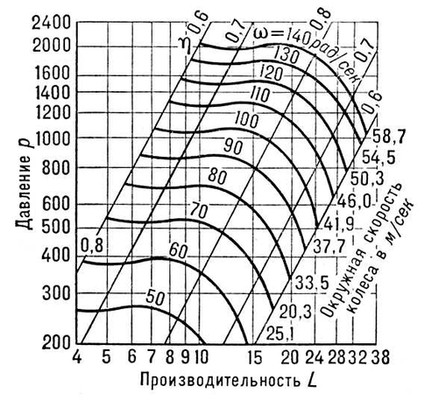

Что такое веерная кривая?
Кривая вентилятора — это способ графического представления производительности конкретного вентилятора. С помощью этих данных вы можете решить, какой вентилятор лучше всего подходит для вашего приложения, и принять более обоснованное решение о покупке, которую вы совершаете.
Кривая производительности вентилятора представляет собой графическое представление того, на что именно способен вентилятор.
Кривые вентилятора иллюстрируют несколько ключевых моментов, в том числе:
- CFM (куб. футов в минуту)
- об/мин (оборотов в минуту)
- SP (статическое давление)
- BHP (тормозная мощность)
Понимание того, как работают эти измерения, означает, что вам необходимо понять, где они расположены на графике.
Горизонтальная нижняя ось: Объемный расход воздуха (куб. футов в минуту или м3/сек)
Вертикальная левая ось: Статическое давление (дюймы водяного столба, паскали или мм водяного столба)
Вертикальная правая ось: Тормозная мощность (л.с. или кВт)
Итак, теперь, когда мы понимаем, где на графике лежат определенные измерения, пришло время углубиться в то, как именно их читать.
Когда вы смотрите на кривую вентилятора, на самом деле вы видите две кривые производительности, связанные с одним и тем же вентилятором. Эта взаимосвязь нарисует картину производительности вентилятора и даст вам лучшее представление о том, какой тип вентилятора лучше всего подходит для вашего приложения.
Как только вы узнаете все аббревиатуры и поймете, как именно работают эти измерения, вы будете лучше подготовлены к принятию правильного решения.
Кривые CFM и SP
SP или кривая статического давления — показывает очень специфическую взаимосвязь.
Этот тип кривой производительности вентилятора показывает возможности статического давления вентилятора по сравнению с объемным расходом воздуха вентилятора для определенной скорости вентилятора.
Кривые CFM и BHP
Как мы уже упоминали, как только вы узнаете аббревиатуры, эти названия вентиляторов приобретут смысл. Эта конкретная кривая иллюстрирует корреляцию между объемным расходом воздуха вентилятора и его тормозной мощностью 9 л.с.0007
Выбор CFM
Выберите желаемый CFM и приступайте к работе. Проведите линию вертикально вверх, чтобы пересечь кривые CFM и SP.
Выбор SP
Вам нужно провести горизонтальную линию через левую вертикальную ось с нужным вам давлением вентилятора прямо там, где она пересекает только что начерченную вертикальную линию. Если пересечение этих двух линий находится не прямо на кривой — вам предстоит еще немного поработать.
Вы должны рассчитать и нарисовать системную кривую и вернуться… перерисовать кривую вентилятора на другой частоте вращения.
Выберите мощность двигателя в л.с.
Чтобы выбрать требуемую мощность двигателя в л.с., проведите линию вертикально вверх от точки пересечения кривой системы и кривой SF/SP до точки пересечения кривой CFM и BHP для выбранный вентилятор. Эта информация поможет вам найти BHP, который вам потребуется для желаемого давления и CFM при определенной скорости вращения вентилятора.
Вот и все
Это кажется довольно сложным, но как только вы это увидите и поймете, как соотносятся измерения, все станет намного проще. Выбор правильного вентилятора для правильного применения имеет важное значение. Не застревайте в неведении. Изучив все, что можно, о кривых производительности вентилятора, вы получите всю мощь.
Выпрямление веерных кривых
Метод «правила большого пальца», как объяснил начальник механического отдела, заключается в том, чтобы положить ладонь левой руки на веерный график таким образом, чтобы указательный палец был выровнен с левой вертикалью ( ось y, по которой отложено статическое давление, а большой палец совмещен с горизонтальной осью (x), по которой отложен расход воздуха (подробнее об этом позже).
Там, где вертикальная линия, идущая вверх от кончика большого пальца, пересекает кривую зависимости расхода от давления, находится рабочая точка вентилятора (опять же, подробнее об этом позже) (см. фото).
«Я не совсем знал, что сказать, но быстро понял, что немногие люди в комнате на самом деле умеют читать кривую веера, — вспоминал Рон.
Вряд ли эти люди были одни и сегодня у них не будет недостатка в компании. Хотя на первый взгляд веерная кривая может показаться сложной, ее довольно легко интерпретировать, если понять используемые соглашения и терминологию. Чтение кривой вентилятора (правильно) — это навык, которым стоит обладать, поскольку он позволяет тем, кто выбирает и определяет вентиляторы, понимать рабочие характеристики и возможности различного оборудования, чтобы они могли выбрать вентилятор, который лучше всего соответствует требованиям приложения. Для них эта статья поможет выпрямить кривые вентилятора.
Хотя не существует стандартного метода графического представления данных о производительности вентилятора, в этой статье будет рассказано о том, что можно увидеть чаще всего.
Воздушный поток и потеря давления
При проектировании вентиляционной системы требуемый расход воздуха и потеря давления в системе (статическое давление или полное давление) часто называют рабочей точкой. Кривая вентилятора отображает рабочую точку.
Как указывалось ранее, на графике веерной кривой воздушный поток, обычно выражаемый в кубических футах в минуту (куб. фут/мин), кубических метрах в секунду (м 3 /с), 1 кубический метр в час (м 3 /ч) или литры в секунду (л/с) — представлены по оси x, а потеря давления в системе — обычно выражается в дюймах водяного столба (дюймы водяного столба или дюймы H 2 O), паскали (Па), 1 или миллиметры водяного столба (мм H 2 O) — представлены вдоль левой оси ординат.
В следующих примерах требуемый расход воздуха и потеря давления в системе составляют 12 000 куб. (1244 Па), соответственно ( Рисунок 1 ).
Выбор вентилятора
Будь то через Интернет на своем веб-сайте или в виде программы, устанавливаемой на компьютер пользователя, многие производители вентиляторов предлагают программное обеспечение, способное быстро определить ряд возможных вариантов вентиляторов для данной рабочей точки.
Как правило, возможные варианты вентиляторов отображаются в таблице, показывающей тип модели, размер, расход, давление, скорость, требуемую мощность, эффективность, скорость на выходе и другие соответствующие данные.
В таблице 1 показана производительность одной программы для нашей рабочей точки 12 000 кубических футов в минуту (5,66 м 3 /с) при 5,0 дюйма водяного столба (1244 Па) статическое давление. Семь вариантов выбора относятся к одному типу модели, GI Cent., и одному типу колес, AF. Программа выбора производителя может дать гораздо больше вариантов.
Все варианты в таблице 1 способны достичь рабочей точки в нашем примере.
Кривая производительности вентилятора
Первая точка на нашем графике — это рабочая точка: 12 000 куб. (1244 Па) статическое давление. Добавление данных, показывающих расход вентилятора и давление в точках, отличных от рабочей точки, дает первую кривую, показанную черным цветом на 9.0106 Рисунок 2
.
Чтобы прочесть кривую, нарисуйте или представьте себе линию, проходящую вертикально от требуемого потока по оси x до кривой и немного пересекая ее (желтая пунктирная линия на рис. 2). От этого пересечения линии и кривой нарисуйте или вообразите линию, идущую горизонтально к оси Y, чтобы определить давление, создаваемое вентилятором (синяя пунктирная линия на рис. 2). Это должно быть требуемое давление. На рис. 2 кривая расхода вентилятора пересекает рабочую точку при требуемом расходе и давлении в соответствии с требованиями.
Обычно также отображается потребляемая вентилятором мощность. Кривая мощности может быть показана на левой или правой оси и должна считываться при требуемом расходе. В
