Как развоздушить водяной теплый пол: Как удалить, спустить, выгнать воздух из теплого водяного пола: пошаговая инструкция

Как удалить, спустить, выгнать воздух из теплого водяного пола: пошаговая инструкция

Обновлено: 19 мая 2022.

Как удалить воздух из теплого водяного пола самостоятельно? Можно ли сделать это самостоятельно? Ответ простой — да. Вы можете спустить завоздушенность не прибегая к услугам специалиста.

Из этой статьи вы узнаете как выгнать воздух из теплого пола и что для этого потребуется. Также мы расскажем о причинах появления воздушных пробок и их последствиях. А главное — вы узнаете что делать, чтобы не допустить появления воздушных пробок в дальнейшем.

1 Причины появления воздуха в системах тёплых водяных полов

2 Последствия воздушных пробок

3 Как убрать воздух из водяного теплого пола

4 Как не допустить возникновения воздушных пробок

Причины появления воздуха в системах тёплых водяных полов

Прежде, чем рассмотреть вопрос, как выгнать воздух из трубы теплого пола, определимся с причинами, приводящими к завоздушиванию систем отопления.

Образование воздушных пробок обычно вызвано нарушениями правил проектирования, монтажа и эксплуатации систем тёплых водяных полов.

Различают следующие причины появления воздуха в них:

1. Неверный расчёт тепловых нагрузок.
2. Ошибки при расчетах длин, количества ветвей и диаметров трубопроводов.
3. Неправильный подбор насосного оборудования, предохранительной и запорно-регулирующей арматуры.
4. Прокладка трубопроводов с недопустимыми перепадами по высоте.
5. Использование дефектного оборудования и материалов при устройстве тёплого пола.
6. Некачественное выполнение монтажных работ, связанное с негерметичностью стыков и резьбовых соединений.
7. Несоблюдение очерёдности алгоритма действий при первичном заполнении и запуске системы в работу (первичном, а также последующих после ремонта).
8. Несоблюдение температурного режима при эксплуатации.
9. Негерметичность трубопровода вследствие дефекта или длительной эксплуатации.
10. Нарушение циркуляции теплоносителя в отдельных контурах (ветвях) системы, вызванное понижением напора и производительности насоса из-за его неисправности.
11. Выход из строя автоматического воздухоотводчика, предохранительной и запорно-регулирующей арматуры.
12. Выделение вследствие особого температурного режима содержащихся в теплоносителе газов.

Последствия воздушных пробок

Возможные последствия зависят от объекта монтажа, а также конструктивных особенностей системы отопления.

• Тёплые полы от централизованного источника теплоснабжения: частичное либо полное прекращение нагрева, возможно замораживание трубопроводов в угловых помещениях;
• Дома с тёплыми полами и отопительными приборами от централизованного источника теплоснабжения: частичное либо полное прекращение нагрева полов;
• Тёплые полы от индивидуального источника отопления: частичное либо полное прекращение нагрева, возможна аварийная остановка котла и заморозка системы отопления;
• Дома с тёплыми полами и отопительными приборами от индивидуального источника отопления: частичное либо полное прекращение нагрева полов, частые остановки котла.

Учитывая специфическую конструкцию системы отопления «теплый пол», а именно: наличие в зависимости от площади одного или нескольких водяных контуров на помещение и отдельной разводки на каждую комнату, полное прекращение циркуляции практически невозможно.

Лишь в случае возникновения воздушных пробок сразу на всех горизонтальных ветвях во всех помещениях прекратится движение теплоносителя и функционирование системы.

Как убрать воздух из водяного теплого пола

Общеизвестен факт, что воздух в системах отопления скапливается в верхних точках системы. У систем теплого пола — это коллекторная гребёнка, где и устанавливаются устройства для сброса воздуха (краны Маевского, автоматические воздухоотводчики или обычные шаровые краны).

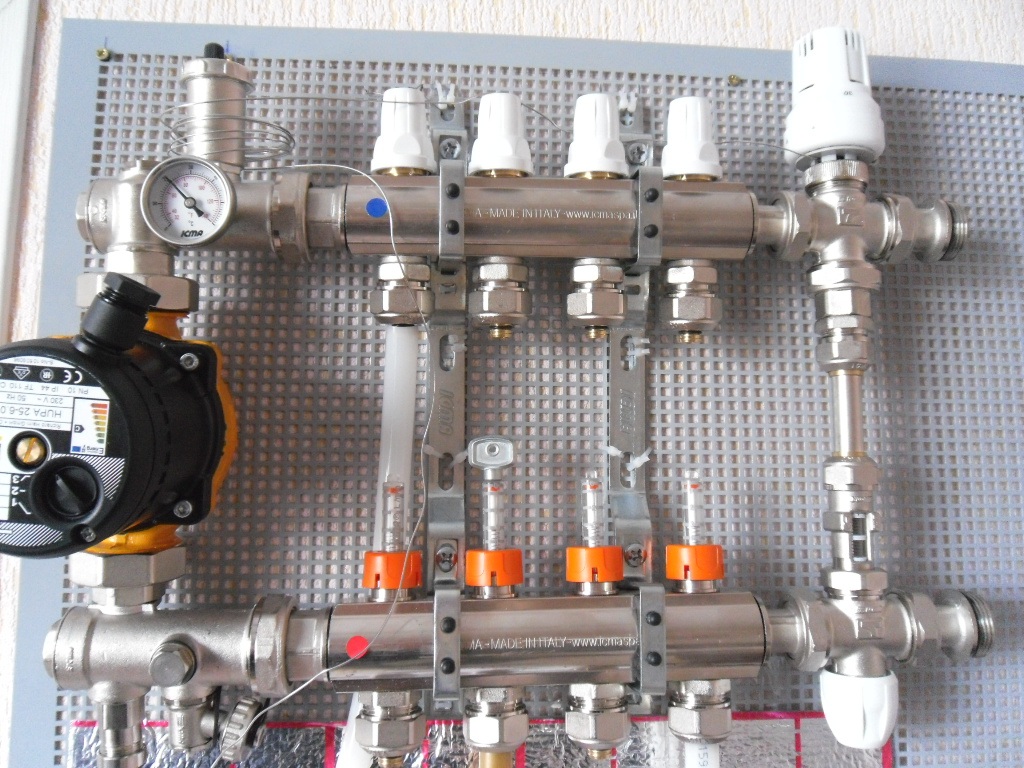

Кран Маевского, установленный на коллекторе теплого пола.

Для удаления воздуха из системы тёплых полов необходимо выполнить в определённой последовательности следующие действия:

1. Перекрыть на коллекторе все горизонтальные ветви.
2. Удалить воздух из корпуса циркуляционного насоса.
3. Открыть кран Маевского или шаровый кран на гребёнке (в случае отсутствия автоматических устройств).
4. Открыть первый водяной контур, запустить насос, установив на регуляторе минимальную производительность.
5. Дождавшись появления воды из воздухоотводного устройства прокачиваемой ветви, перекрыть кран и отключить насос.
6. С интервалом 5 — 6 мин повторить операцию несколько раз до полного удаления воздуха.
7. Аналогичным образом проделать все операции с остальными контурами.
8. Затем переключив насос на максимальную производительность, прокачать всю систему в целом, периодически сбрасывая воздух.
9. Учитывая вероятность образования новых пробок при последующем прогреве системы, необходимо вновь произвести сброс воздуха.

Важно!

Запуск системы в работу возможен только после осуществления всех этих мероприятий и полной проверки её на герметичность. Для работы с кранами Маевского необходимо иметь специальный ключ или шлицевую отвёртку. Нелишним будет подготовить специальную ёмкость для сливаемой воды.

При применении в качестве оборудования для удаления воздуха автоматических отводчиков газа или сепараторов никаких дополнительных средств не нужно. Необходимо помнить, что при увеличении сложности и количества применяемого оборудования возрастает стоимость, также снижается надёжность системы в целом.

Чем ниже степень автоматизации процесса, тем выше работоспособность тёплых полов. Регулируемые вентили коллектора с механическим приводом, краны Маевского легко обслужить или заменить своими руками.

Ремонт более сложного оборудования с сервоприводами и блоками автоматики требует участия специалистов. Кроме того, автоматические воздухоотводчики, эффективно удаляя воздушные пробки, не всегда позволяют сразу обнаружить нарушения герметичности системы.

Как не допустить возникновения воздушных пробок

В целях недопущения завоздушивания водяных тёплых полов необходимо соблюдать следующие правила:

• Регулярно производить осмотр системы на предмет отсутствия утечек и других дефектов;
• Периодически контролировать температуру и давление теплоносителя;
• Систематически удалять воздух из корпуса циркуляционного насоса и коллекторов;
• При невозможности выполнить работы по обслуживанию или замене неисправного оборудования самому необходимо обращаться к специалистам;
• Настройку коллекторной гребёнки также лучше поручить мастеру. Найти специалиста можно на портале подбора частных мастеров.

Надеемся, после прочтения публикации вы узнали, как убрать воздух из водяного теплого пола. Эта статья написана инженером, специализирующимся на системах отопления и водоснабжения. Если у вас есть собственные советы как стравить воздух из теплого водяного пола – пишите их в комментариях. Не забудьте поделиться публикацией с друзьями

Хотите получить помощь мастера, специалиста в этой сфере? Переходите на портал поиска мастеров Профи. Это полностью бесплатный сервис, где вы найдете профессионала, который решит вашу проблему. Вы не платите за размещение объявления, просмотры, выбор подрядчика.

Если вы сами мастер своего дела, то зарегистрируйтесь на Профи и получайте поток клиентов. Ваша прибыль в одном клике!

Как выгнать воздух из теплого водяного пола: советы эксперта

Сбой работы или нормального функционирования системы отопления происходит из-за скопления воздушных пузырьков.

В этой связи вопрос, как выгнать воздух из теплого водяного пола и улучшить эксплуатационные показатели, является довольно популярным при устройстве отопления.

Подобное оборудование стоит немалых денег, и чтобы исключить возможные затраты, необходимо провести прокачку теплого пола самостоятельно. Подобная технология не требует особых навыков, поэтому ее можно провести самостоятельно.

Содержание:

• Основные причины скопления воздушных масс
• Образование воздушных масс в системе теплого пола
• Алгоритм удаления

Основные причины скопления воздушных масс

Часто воздух попадает в трубы при разгерметизации системы

Проблема образование воздушных масс в современных системах отопления является очень насущной. С ней сталкиваются все без исключения владельцы частных и загородных домов.

Одной из главных причин является разгерметизация самой системы, проблемы в стояках и несвоевременная замена отдельных приборов. Зачастую воздушные пробки образуются в момент проведения промывки и присоединения отдельных элементов к радиатору отопления.

Образование подобных проблем может происходить и при неправильном проведении работ, направленных на установку или монтаж системы отопления. В любом случае, эта проблема требует скорейшего решения.

Потребуется плановый выпуск воздуха перед первым включением. Воздух должен покинуть систему труб теплого пола еще до нагрева таковой.

Большинство систем отопления способны функционировать даже после попадания в систему пузырьков воздуха.

Циркуляция при этом будет затруднена, благодаря появлению пузырьков в радиаторе, а вот теплый пол нагреваться перестанет в том случае, если в его систему попадет воздух.

Небольшая толщина труб в совокупности с особенностью системы не даст ей нагреваться, и полы будут холодными.

Можно избавиться от воздуха и в процессе эксплуатации системы, однако намного проще сделать это до наступления первых холодов при незапущенном механизме. Спустя какое-то время, пузырьки могут появиться снова, поэтому за системой необходимо следить и тщательно ее проверять, периодически стравливая воздух.

Выпускайте воздух в летнее время, до запуска системы отопления

Образование воздушных масс в системе теплого пола

Для прокачки системы пригодится насос

Как спустить воздух, скопившийся в системе, будет зависеть от случая, который привел к подобному результату.

Некоторые обстоятельства требуют скорейшего вмешательства, а другие не способны нанести сильный урон системе.

Если теплый пол был установлен с ощутимыми перепадами, стоит обзавестись дополнительным насосом для прокачки теплоносителя.

Рекомендуется установить несколько автоматических развоздушивателей, которые помогут стравить воздушные массы из системы. Один устанавливается на обратных магистралях, в то время как второй должен стоять на подаче.

Запуск циркуляционного насоса также поможет выгнать лишний воздух. Чем больше воздуха скопилось, тем громче будет работать циркуляционный насос. Стоит обратить внимание, что прокачка системы должна производиться на максимальных скоростях. Это существенно сэкономит время и позволит полностью убрать воздух из системы. Если таковую недавно прокачивали, но воздух уже успел собраться вновь, проблема может быть в самом насосе.

Воздухоотводчик

При установленной гребенке каждый контур перекрывается поочередно, при этом на каждом из них должен быть открыт воздухоотводчик. Спускать воздух необходимо постепенно, поэтому после прочистки первого контура открывается следующий. Спуск производится поэтапно и в момент стравливания должен быть открыт только один контур.

Если данная процедура не дала ожидаемого результата, следующая развоздушка должна производиться не раньше, чем через несколько дней.

В последнее время всю большую популярность приобретают сепараторы, чьей функцией является автоматическое удаление пузырьков воздуха из системы, что существенно упрощает дальнейшую эксплуатацию всей системы.

Алгоритм удаления

Ниже рассматриваются необходимые действия для избавления системы теплого пола от воздуха

1. Большинство насосов оснащены ступенчатым регулятором скорости. Устанавливается он в положении «1», что позволит ему работать на минимальных оборотах. Качать он будет несколько дольше, однако позволит полностью удалить скопившиеся массы.

   Перекройте все контуры кроме одного

2. Следующий этап заключается в перекрытии всех контуров кроме одного. Эту последовательность необходимо соблюдать на протяжении всей операции на других участках.
3. После удаления воздушных масс кран поворачивается по часовой стрелке до полного закрытия.
4. Так как двигатель будет работать на маленьких оборотах, подобную процедуру необходимо будет проводить неоднократно. Насос выключается после окончания первого выпуска газов. По завершении всех работ кран вновь открывается. Подается питание, что позволит прогнать теплоноситель на небольшой скорости в течение пары минут.
5. Данную операцию необходимо повторить не менее 4 раз. После перекрытия краном контура следует перейти к следующему.

После окончания всех манипуляций давление поднимается до нормального рабочего уровня.

Как стравить воздух с теплого пола? – Отопление и водоснабжение

В погоне за комфортом, большинство владельцев частных домов или квартир, устанавливают тёплые полы.

Однако стоит заметить, что в случае наличия воздуха в конструкции (если его не стравить), качество работы всей системы существенно снижается. Кроме того, это приводит к выходу из строя оборудования, стоимость которого достаточно высока.

Чтобы избежать данных проблем и дополнительных финансовых трат, следует знать, как спустить воздух с тёплых полов.

Как появляются проблемы

В частях системы, которые подключены к радиаторам, обнаружить неполадки можно быстро. Они расположены в помещениях, поэтому при прохождении воздуха слышны шумы. На ощупь определяют пониженную температуру отдельных участков батарей, где образовались газовые «пробки».

Но трубопровод, скрытый в глубине бетонной стяжки, хорошо изолирован. Если шкаф с коллекторной гребенкой и насосом установлен вдали от жилых комнат, посторонние звуки не будут слышны. Неисправности выявляют по существенной разнице нагрева в разных контурах.

В следующем перечне приведены причины, которые способствуют проникновению воздуха в теплоноситель:

• Замена кранов, других элементов системы;
• Неисправное состояние автоматических устройств, которые предназначены для удаления воздуха из системы;
• Прокладка трассы трубопровода с большими перепадами по высоте;
• Существенное изменение уровня давления в процессе эксплуатации. При малом напоре возможно образование пустот в верхних точках;
• Чрезмерный нагрев теплоносителя, сопровождающийся выделением газов. Аналогичные негативные процессы способны вызывать некоторые виды химических соединений;
• Процесс наполнения системы после летнего периода выполнялся слишком быстро, поэтому не весь воздух был удален;
• При монтаже системы либо позднее нарушена герметичность соединений. В самом плохом варианте – течи образовались внутри бетонной стяжки. По этой причине после монтажа теплых полов выполняют тщательную проверку с применением повышенного давления.

Чем грозит появление воздушных пробок

При наличии пустот в трубах, греть пол будет менее эффективно. Если не прокачивать трубопровод, то пустотные участки будут увеличиваться и приведут к снижению давления.

В зависимости от конструктивных особенностей устройства, завоздушенность может привести:

• к замораживанию труб в угловых комнатах — при обустройстве полов от центрального отопления;
• к полному или частичному прекращению обогрева — при наличии нагревательных гидрополов и радиаторного отопления работающих от центрального отопления всего дома расположенных в подвале;
• к частичному или полному прекращению обогрева, возникновению аварийных остановок котла и заморозки СО — при полах, работающих от автономной нагревательной системы;
• к полной или частичной остановке обогрева, а так же к частым перебоям в работе котла — если в доме имеются тёплые полы и радиаторные приборы, которые работают от индивидуального отопительного источника.

К сведению! Беря во внимание все особенности конструкции: количество петлей в помещении, наличие отдельной разводки для каждой комнаты, можно с уверенностью сказать, что полное прекращение циркуляции в трубопроводе не может произойти.

Только при закупорке пробками одновременно всех петель контура, вода прекратит двигаться по магистрали по всем комнатам и этажам дома, вследствие чего все отопление перестанет функционировать.

Почему надо удалять воздух

Образование пустот снижает КПД системы отопления. Насосное оборудование, как и другие компоненты, работает менее эффективно. Чтобы обеспечить комфортные для пользователей температурные условия в помещениях, приходится тратить больше ресурсов.

При увеличении таких пустот постепенно падает давление. После достижения предельного минимального уровня соответствующий сигнал поступает в блок управления котла. Кроме электронных устройств, применяют механические средства аналогичного назначения. Это – аварийная ситуация, поэтому автоматика отключает подачу газа или другого топлива.

Для последующего включения приходится вручную поднимать давление. Но в свежей воде газообразных включений много, поэтому негативные процессы ускоряются. Оборудование будет отключаться чаще.

Опасно оставлять его в таком состоянии без постоянного присмотра. Если не удалить воздух с одновременным устранением первоначальных причин, техника полностью утратит функциональность.

Следует помнить, что окисление, разрушающее металлы, происходит при наличии воды и кислорода. Добавление нового теплоносителя активизирует соответствующие негативные процессы. В таком режиме работы снижается долговечность отопительного оборудования.

Следует исключить появление воздушных «пробок» в узлах теплообмена котлов. Эти части подвергаются воздействию очень высоких температур.

При недостаточно равномерном нагреве теплообменник будет испорчен без возможности восстановления

Перечисленных выше причин достаточно, чтобы понять необходимость выполнения профилактических мероприятий. Их проведение предотвратит сложные поломки и затраты, сопряженные с восстановительными работами.

Порядок работ при сливе воды из системы

Теплые полы являются замкнутой системой, поэтому позаботиться о сливных кранах необходимо ещё на стадии монтажа. Количество клапанов должно соответствовать количеству водяных контуров.

Теплый пол – это фактически длинный шланг, уложенный в пол. Способ укладки — конфигурация контуров может быть разной, но принцип работы водяного контура один — теплоноситель отдает тепло окружающему пространству путем нагрева поверхности пола.

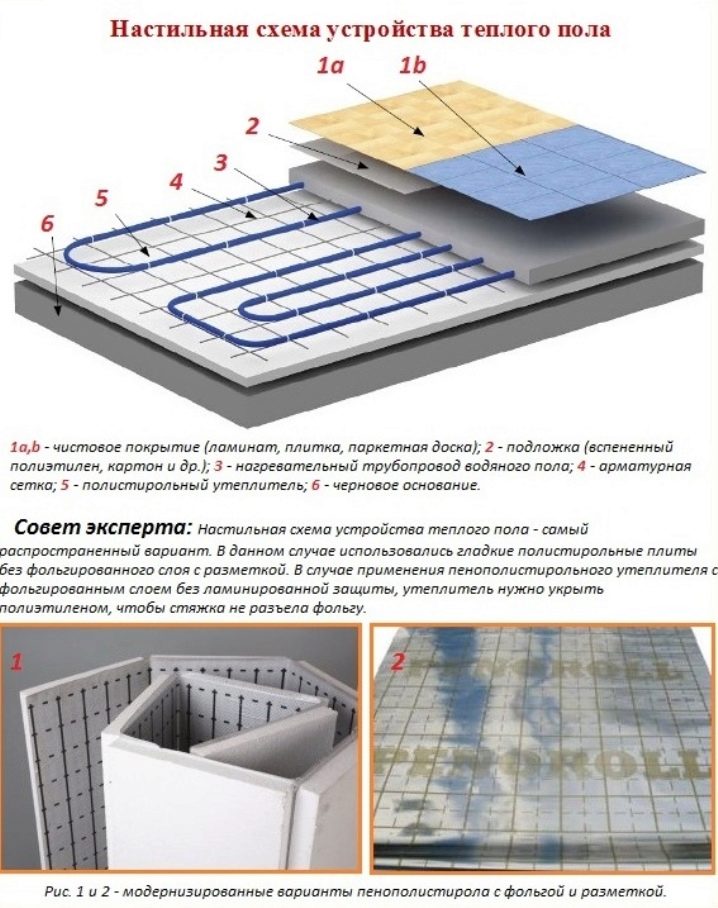

Изображение контура системы тёплых полов из медной трубы, уложенного на арматурную сетку перед устройством стяжки

Перед началом операции по сливу теплоносителя система отопления отключается, после чего выжидается время, необходимое для полного остывания всех её элементов.

Учитывая тот факт, что водяной контур подключается к основному трубопроводу, а место подключения расположено выше уровня пола, слив воды производится принудительно, с помощью воздушного компрессора.

На заметку: мощности бытового пылесоса для опорожнения системы тёплых полов не достаточно.

Важно! Для продувки водяного контура используется компрессор с рабочим давлением до 5 бар — использование более мощного агрегата чревато разрушением теплопроводов.

Стрелка манометра на значении 6 бар — максимально допустимое давление продувки системы тёплых полов превышено!
Слив осуществляется через обратную магистраль, оснащенную сливным клапаном, а компрессор подключается к коллектору на входную трубу, поэтому обратный клапан может создать некоторые помехи при продувке трубы. После соединения с коллектором компрессор для вытеснения теплоносителя из контура включается, и выполняется плавное увеличение давления подачи воздуха — до значения, после которого жидкость стала вытекать на выходе. Следует помнить, что объем воды в каждом из контуров теплых полов незначителен, поэтому для её приёма достаточно обычного ведра объёмом 8-10 л.

Компрессор должен работать до тех пор, пока из трубы следом за водой не начнет непрерывно поступать воздух.

На заметку: если у вас под рукой нет компрессора, существует другой способ освободить систему от воды и избежать размораживания системы отопления. На вход тепловода плотно надевается шланг подходящего диаметра длиной 1 м с воронкой на конце. Конец с воронкой приподнимают повыше и постепенно заливают в него жидкость для омывания автомобильных стёкол — «незамерзайку» (лучше использовать ярко окрашенную). По мере вытеснения из обратной трубы пойдет вода, а потом техническая жидкость — процесс длительный, но эффективный.

Конструктивные особенности

Заранее надо учесть детали, которыми отличается определенное оборудование. Так, в некоторых ситуациях для циркуляции теплоносителя по всем контурам используют встроенный насос котла. Для крупного объекта его производительности может быть недостаточно, поэтому понадобится установка отдельного силового агрегата.

При использовании радиаторного отопления создают трассы с минимальным числом поворотов, без острых углов. Добавлением наклонов в сторону котла можно обеспечить естественную циркуляцию, под воздействием силы тяжести.

В теплых полах устанавливают длинные трубопроводы с большим количеством изгибов

Прокачивать воду по такой системе тяжелее. Здесь используют исключительно принудительные методики. При ошибках в расчетах мощности отдельного насоса будет недостаточно для дальних контуров. В этом случае их плохой нагрев не устранить удалением воздушных пробок. Понадобится модернизация системы.

Предварительно должны быть правильно настроены регуляторы гребенки. Помимо механических расходомеров устанавливают вентили с электрическими приводами. Такие устройства изменяют скорость подачи теплоносителя с учетом показаний температурных датчиков.

Автоматизированная система регулировки

Как не допустить попадания воздуха в систему полов

Несмотря на выполнение всех рекомендаций, относительно грамотного монтажа и укладки трубы теплого пола, существует вероятность дальнейшего завоздушивания системы в процессе эксплуатации. Как предотвратить образование воздушных пробок?

• Циркуляционный насос устанавливается исключительно на подачу теплоносителя. Решение позволяет исключить попадание воздушных масс, по вине циркуляционного оборудования.

Главным минусом водяных теплых полов остается их чувствительность к появлению пробок. Во всем остальном конструкцию отопления данного типа отличают: простота эксплуатации, хорошие технические характеристики при низких затратах на нагрев теплоносителя.

Скопление воздуха в системе отопления препятствует ее правильному функционированию. Если не удалить его вовремя, ухудшатся эксплуатационные показатели. В таких условиях увеличивается вероятность поломок дорогостоящего оборудования. Чтобы исключить ненужные риски и лишние затраты, надо знать, как самому прокачать теплый пол. Методика достаточно проста, поэтому в большинстве случаев обращение к профильным специалистам не требуется.

Проверку и устранение неисправностей следует выполнить до начала регулярного отопительного сезона

Алгоритм удаления воздуха

В процессе перемещения теплоносителя по системе газ накапливается в самых верхних точках. Для системы теплого пола – это коллекторный распределитель (гребенка). В них ввинчивают при установке краны Маевского или автоматические устройства отведения воздуха.

Может быть интересно

Теплоизоляция

Как утеплить крышу изнутри и не наделать ошибок?

Теплоизоляция

Кровля и водосток: правила обогрева

Теплоизоляция

Утеплённая шведская плита: за и против

Теплоизоляция

Пеноизол: самостоятельное изготовление

Ниже приведена стандартная последовательность правильных действий:

• Многие современные насосы этого типа оснащают ступенчатым регулятором скорости. Его устанавливают в положение «1», которое соответствует минимальной производительности. Придется затратить больше времени, зато удаление газов будет аккуратным.
• Перекрывают все контуры, кроме одного. Далее аналогичные операции выполняют последовательно на других участках.
• Винт крана Маевского первого контура поворачивают шлицевой отверткой по направлению против часовой стрелки. Полимерную вставку перед этим поворачивают отверстием вниз, подставляют подходящую емкость для сбора жидкости.
• После того, как воздух вышел, винт поворачивают в обратном направлении, до полного закрытия крана.
• Несмотря на то, что установлены минимальные обороты двигателя, прокачивать контур придется неоднократно. После первого выпуска газов насос выключают. Дожидаются скопления воздуха в кране, открывают кран. Далее опять подают питание на электропривод, несколько минут прогоняют теплоноситель на медленной скорости.
• Данную процедуру повторяют 3-4 раза. После – перекрывают краном этот контур и переходят к следующему.

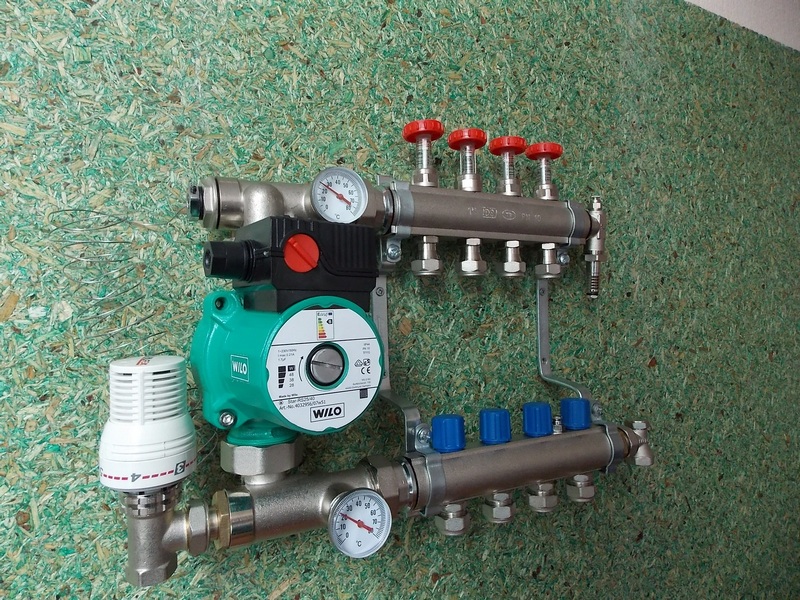

Типовой насос с красной рукояткой регулировки скорости вращения вала

Если насос установлен выше гребенки, либо используется только штатный агрегат (котла отопления), из него также можно выпустить воздух. Для этого слегка ослабляют винт, расположенный в центре крышки. На рисунке выше он отмечен стрелкой.

После завершения всего комплекса рабочих действий понадобится поднятие давления до номинального уровня. Следует понимать, что в ходе этой процедуры в систему опять попадет воздух. Поэтому не исключено, что придется выпустить его еще раз.

Как удалить воздух из теплого водяного пола самостоятельно

Используйте приведенный алгоритм, и у вас не возникнет вопроса как прокачать теплый водяной пол.

• Переводим насос в состояние минимальной производительности.
• Все контуры перекрываются, один остается открытым.
• При использовании для отведения воздуха крана «Маевского», его необходимо повернуть против часовой стрелки отверткой либо специальным ключом. Воздушные массы будут выходить с характерным звуком. Дождитесь, пока процесс завершится и повертите кран в обратно. Проделайте процедуру с каждым контуром.
• При запуске системы на высоких оборотах, пузырьков внутри будет много. Как стравить воздух с теплого пола в таком случае? Нужно полностью выключить насос. Теплоноситель перестанет двигаться, пузырьки поднимутся вверх до коллектора. Через несколько минут открываем кран «Маевского» и спускаем воздух. После этого включаем насос на небольшие обороты, прогоняем систему, выключаем насос, ждем и опять открываем кран. Так необходимо повторить несколько раз с каждым контуром до полного очищения от пробок.

Установка автоматических воздухоотводчиков упрощает процесс, так как спустить воздух из теплого водяного пола в таком случае легко. Воздушные пробки убираются при открытии клапана на воздухоотводчике. Закрывать его не нужно, так как лишний воздух убирается автоматически в процессе эксплуатации.

Кроме автоматических отводчиков газов для удаления воздушных пузырьков применяются сепараторы. Они также работают автоматически, нетребовательны в обслуживании и уходе.

Мы рассмотрели, как убрать воздух из теплого пола своими руками. Процесс не доставит неудобств, если все делать последовательно, правильно и регулярно. При возникновении затруднений, позвоните по указанному телефону или оставьте письменную заявку у нас на сайте.

Сбой работы или нормального функционирования системы отопления происходит из-за скопления воздушных пузырьков.

В этой связи вопрос, как выгнать воздух из теплого водяного пола и улучшить эксплуатационные показатели, является довольно популярным при устройстве отопления.

Подобное оборудование стоит немалых денег, и чтобы исключить возможные затраты, необходимо провести прокачку теплого пола самостоятельно. Подобная технология не требует особых навыков, поэтому ее можно провести самостоятельно.

Составные элементы оборудования

Стоит рассмотреть подробнее части системы, которые были упомянуты выше.

Кран в разобранном состоянии

Принцип действия описан в инструкции по выпуску воздуха. Конструкцию крана Маевского проще изучать с помощью этого рисунка. Такое миниатюрное изделие устанавливают вместо заглушки в верхней части коллекторной гребенки. В центральной части сделана резьба. Туда вворачивают винт, прижимающий пластиковый уплотнитель.

Для обеспечения герметичности соединения используют резиновое кольцо. Все перечисленные детали входят в стандартную комплектацию изделия. Никаких дополнительных расходных материалов для монтажа и эксплуатации не требуется.

Значительно упрощает выполнение поставленной задачи применение автоматизированных устройств. Они без тщательного контроля со стороны пользователя и дополнительных настроек способны выполнять свои функции на протяжении длительного срока службы.

Автоматический отводчик газов

Здесь приведена принципиальная схема одного из устройств этой категории:

• Узел (1) создает жесткое крепление штанги (2) к внутренней части корпуса с нужным углом. Им регулируют уровень открытия выпускного клапана.
• В ходе эксплуатации воздух накапливается в верхней части. Поплавок опускается вниз. В определенном положении он откроет запорное устройство, которое выпустит газ наружу.
• Далее поплавок поднимается в исходное положение, цикл повторяется снова.
• В нижней части установлен мягкий уплотнитель (4), обеспечивающий герметичность соединения.

Сепаратор
Более эффективно выполняет аналогичные функции такое устройство:

• Тут приведен пример проточного сепаратора. Его устанавливают в верхней точке в разрезе трубопровода с применением резьбовых соединений (4, 5).
• В центральной части закреплена сетка (3). При прохождении потока воды через такую конструкцию из него высвобождаются пузырьки воздуха (2).
• Они устремляются вверх. В этой части установлен такой же узел, как и в автоматическом отводчике газов. Когда поплавок опустится ниже определенного уровня, тяга откроет клапан (1) для выпуска воздуха наружу.
• Размеры ячеек и другие параметры сетки подбирают так, чтобы не создавать излишних препятствий перемещению теплоносителя. Однако такая конструкция задерживает частицы ржавчины (6). Они накапливаются в нижней части (7). Здесь есть отвинчивающаяся крышка, которую открывают для удаления загрязнений при выполнении регламентного обслуживания.

Удаление механических примесей снижает нагрузки на разные части системы отопления. Если установить простейший фильтр на основной магистрали подачи воды, будет предотвращено засорение протоков радиаторов, теплообменников котлов. Это же продлит долговечность жиклеров клапанов автоматических отводчиков воздуха.

Дополнительные рекомендации

При увеличении сложности увеличивается стоимость, но снижается общая надежность техники. В качестве примера можно использовать регулирующие вентили на коллекторной гребенке. Конструкции с механическими приводами стоят немного.

Их характеристики отработаны многолетней практикой, поэтому поломки появляются редко. Сервоприводы – дороже. В соответствующих системах есть электронные блоки, миниатюрные электромоторы, проводные соединения, датчики. Тут больше компонентов, которые способны выйти из строя.

Выбирать составляющие для удаления воздуха из системы следует с учетом конструктивных особенностей. Простые краны Маевского способны выполнять безупречно свои функции длительное время. Их не надо регулировать в процессе эксплуатации. Автоматические устройства сложнее и дороже. Они могут быть испорчены загрязнениями, поэтому нужна защита от механических примесей.

Иногда интенсивное образование воздушных пробок свидетельствует о нарушениях целостности соединений, иных повреждениях. Автоматические отводчики настолько эффективны, что не получится заметить появление проблем на ранних стадиях.

Виды воздухоотводчиков

Чтобы стравить воздух из тёплого пола, чаще используются отводчики, которые бывают ручными и автоматическими.

Устройства ручного действия в основном ставятся на теплообменниках, а автоматические на верхнем участке коллектора или трубопровода.

Автоматические модели

Данные приборы выпускают как отечественные, так и зарубежные производители, и каждый вид имеет свои особенности в конструкции — это зависит от марки. Устройства бывают:

1. С отражающей пластиной внутри корпуса — она устанавливается у входа в рабочую камеру, и предназначена для защиты внутренних деталей от гидроударов.
2. С пружинным отсекающим клапаном, который оснащён воздухоотводчиком, через него можно стравлять воздух.
3. С боковыми резьбовыми патрубками.
4. Сепараторы микропузырьков — устанавливаются в трубопроводе на два входных патрубка. Жидкость, проходя через трубку с медной сеткой, образует водяной вихрь, он притормаживает воздух и направляет его вверх. После чего, происходит выпуск воздушных пузырьков через автоматический клапан.
5. С кулисным механизмом — в их камере размещён пластиковый поплавок, связанный с запорной спускной иглой. Когда он опускается в завоздушенную среду, при помощи иглы происходит открывание спускового отверстия для выхода воздушных потоков.

Ручные

Ручные устройства — это краны Маевского. Конструкция простая, поэтому наиболее часто устанавливаются в отоплении. Механический воздушник при эксплуатации хорошо герметизирует выход из корпуса.

При необходимости удаления воздуха вентиль поворачивается на несколько оборотов, в результате чего начинается процесс развоздушки.

Заполнение закрытой системы | | Теплый пол своими руками

Воздух, попавший в закрытую излучающую систему, является наиболее распространенной причиной неэффективной работы системы. К счастью, эту проблему легко решить, и она вообще не станет проблемой, если соблюдать осторожность в процессе первоначального заполнения.

Найдите минутку, чтобы изучить комплект расширения и очистки. Горячая вода поступает, проходит через комплект для расширения и продувки (EPK) и поступает в зональный коллектор. Оттуда вода подается циркуляционными насосами через каждую отдельную зону, а затем возвращается к источнику тепла. В закрытой системе циркулирует одна и та же жидкость вокруг и вокруг, и она полностью отделена от бытового водоснабжения.

Комплект для расширения и продувки

Вы заметите, что в комплекте для расширения и продувки есть три клапана… два клапана для котла и шаровой кран. Первый вентиль котла находится слева от расширительного бака. Ради этого описания мы будем называть его наполнительным клапаном .

Второй кран котла (справа от расширительного бака) назовем сливным краном . Он используется для откачки воздуха из радиационной системы.

Обратите внимание, что или из этих клапанов могут выполнять функции наполнения или слива. Какую функцию выполняет клапан, зависит от того, расположен ли насос или насосы справа или слева от EPK. Другими словами, вы всегда хотите заполнить систему в направлении циркуляционных насосов.

Между сливным и наливным клапанами находится запорный клапан . Если закрыть этот клапан во время процесса наполнения, вода, подаваемая через наполнительный клапан , будет проходить мимо насосов, через трубы пола, в водонагреватель или бойлер, а затем через сливной клапан. Непосредственная близость сливного и наливного клапанов друг к другу гарантирует отсутствие воздушных карманов в системе.

Многозонная закрытая система должна заполняться по одной зоне за раз, и если отдельные контуры в каждой зоне имеют клапаны, промывать по одному контуру за раз. Идея состоит в том, чтобы сфокусировать давление воды как можно точнее.

С помощью шаровых кранов, расположенных перед каждым циркуляционным насосом в каждой зоне, закройте все зоны, кроме №1. Затем прикрепите садовый шланг к сливному клапану и проведите его к удобной раковине, стоку в полу, на улицу или туда, где вы хотите, чтобы много галлонов отработанной воды ушло.

Дополнительный шаг, который многие установщики считают полезным, — это поставить 5-галлонное ведро в одно из указанных выше мест и дать воде вылиться из ведра, прежде чем она попадет в канализацию. Преимуществом этого метода является визуальная индикация пузырьков воздуха. Часто поток воды, выходящий из сливного шланга, выглядит очищенным от воздуха — просто потому, что шланг перестал плеваться и брызгать. Но я могу заверить вас, что воздуха остается много. Держа конец выпускного шланга под водой в 5-галлонном ведре, случайные пузырьки невозможно не заметить.

• Закройте запорный клапан .
• Подсоедините второй садовый шланг к наливному клапану . Мы включили латунный фитинг с внутренней резьбой для шланга, чтобы упростить подключение охватываемого конца вашего садового шланга к этому клапану. Этот фитинг можно использовать на любом из клапанов котла, в зависимости от того, какой из двух клапанов станет наполнительным.
• Теперь вы готовы выпустить воздух из зоны №1.
• Используя полное давление дома или мощный коммунальный насос, затопите зону.

Если вы используете новый или пустой баковый водонагреватель, вы также будете наполнять бак во время этой процедуры, поэтому ожидайте, что зона № 1 заполнится дольше всего. Любые оставшиеся зоны будут только выдувать воздух из труб пола, и процесс будет намного быстрее.

Обратите внимание на сливной шланг. В зависимости от того, насколько велик ваш бак для горячей воды, может пройти несколько минут без того, чтобы из сливной линии вытекала какая-либо вода… только воздух. В конце концов, вода начнет течь, часто рывками и брызгами. Потерпи. Помните, постоянный поток воды не обязательно означает, что весь воздух вышел из системы. Хорошее эмпирическое правило: как только это кажется , что весь воздух вышел из зоны, пусть непрерывный поток воды течет одну минуту на каждые 100 футов трубы в зоне. Иногда вода может фактически обтекать воздушный карман, особенно в излучающей системе, где многие кривые и изгибы являются нормальными. Однако через несколько минут потока воды даже самый стойкий пузырь лопнет и вытечет из сливного шланга.

Также рекомендуется внимательно прислушиваться к воде, протекающей через систему. В системе перекрытий довольно часто, когда вода проходит через пол, слышны воздушные карманы, когда они проходят через трубы. В плитной установке исходная вода и воздух, выходящие из плиты в возвратный коллектор, довольно шумные. Кроме того, прислушайтесь к любым звукам, исходящим от водонагревателя. Ваша цель — тишина. В правильно заряженной лучистой системе вообще не слышно никакого звука.

На этом этапе процедуры вы также можете запустить зональный насос. Если какой-либо воздух попал в крыльчатку, сила воды, которая сейчас промывает систему, вытеснит его. Для этого вам нужно всего лишь запустить насос на несколько секунд. И помните, чугунные циркуляционные насосы настолько тихие, что вам нужно прикоснуться к ним, чтобы узнать, что они включены. Насосы из нержавеющей стали издают очень слабый, почти неслышимый гул. В любом случае, если ваши насосы шумят, воздух присутствует.

Итак, когда вода стабильно вытекает из сливного шланга и все звуковые признаки наличия воздуха в зоне прекратились, можно повторить процедуру с остальными зонами.

Откройте шаровой кран перед зональным насосом №2 и закройте шаровой кран перед зональным насосом №1.

Не забудьте обеспечить поток воды не менее одной минуты на каждые 100 футов трубопровода в зоне и, как и в зоне № 1, убедитесь, что отсутствуют все звуковые признаки наличия воздуха.

Когда через несколько минут из сливного шланга будет стабильно течь вода, закройте вентиль перед зональным насосом №2 и откройте вентиль перед зональным насосом №3.

Повторите эту процедуру для всех оставшихся зон.

Последним шагом после промывки всех зон является закрытие сливного клапана на расширительно-промывочном комплекте и наблюдение за показаниями манометра. Как только вы закроете сливной клапан, давление поступающей воды начнет повышать давление в системе лучистого пола. Когда манометр показывает 15 фунтов на квадратный дюйм, закройте наполнительный клапан. Это давление вашей холодной системы. Когда система горячая, давление будет на несколько фунтов выше. Положительное давление в системе гарантирует, что любой оставшийся воздух в трубке или любое выделение газа во время нормальной работы будут удалены воздухоотделителем.

Крышка воздухоотделителя закрывается, когда ее затягивают (по часовой стрелке), и открывается, когда крышка отвинчивается (против часовой стрелки) на несколько оборотов, так что дневной свет виден через прорезь в крышке… Крышка воздухоотделителя может удалить, если хотите, но не обязательно. При заполнении системы жидкостью крышка воздухоотделителя может находиться как в открытом, так и в закрытом положении. Испытание системы под давлением воздухом требует, чтобы эта крышка была закрыта, чтобы она не выпускала воздух, … так как это и есть ее цель. Самое главное, чтобы крышка была открыта на время работы системы.

Примечание. Крышка воздухоотделителя всегда должна быть открыта во время нормальной работы.

Откройте запорный клапан между наливным и сливным клапанами.

Теперь ваш источник тепла готов к работе.

Опция для поддержания давления в системе. Закрытая система лучистого отопления с автоматическим наливным клапаном. Этот клапан низкого давления будет поддерживать постоянное минимальное давление после заполнения и продувки системы.

---

Заполнение закрытой системы с одной зоной с помощью электробойлера

Вышеуказанная процедура может использоваться для удаления всего воздуха из системы. В качестве альтернативы, насос общего назначения насос — не отстойник — может использоваться для закачки жидкости в систему и удаления воздуха. Мы рекомендуем мощный универсальный насос, такой как Wayne EC-50, или Wayne PC-4, , или аналогичный насос, такой как Utilitech .5 HP Cast Iron Transfer Pump , каждый из которых может генерировать до 45 фунтов на квадратный дюйм.

Таким образом, независимо от того, используете ли вы насос или домашний насос для удаления воздуха, требуется один дополнительный шаг.

Определите, сколько антифриза на основе пропиленгликоля (не автомобильного этиленгликоля) требуется вашей системе, добавив общее количество жидкости в трубку (2,7 галлона на 100 футов полипропилена 7/8 дюйма … 1,3 галлона на 100 футов 1/дюйма). 2″ Pex) плюс объем воды в водонагревателе или бойлере.

Определите, какой процент смеси антифриза с водой рекомендуется производителем источника тепла. Одни рекомендуют 30 % антифриза, другие 50 %. Правильная смесь также зависит от степени низкой температуры, от которой вы хотите защититься. Всегда предварительно смешивайте антифриз перед закачкой его в систему!

После того, как будет рассчитано необходимое количество предварительно смешанного антифриза, налейте первые несколько галлонов в чистое пятигаллонное ведро и используйте насос общего назначения, чтобы закачать его в систему. Постоянно пополняйте пятигаллонное ведро заранее приготовленным антифризом.

Все клапаны перед всеми зональными насосами должны быть открыты. Это поможет равномерно распределить антифриз по каждой зоне. Когда антифриз испарится, закройте сливной кран.

Если система обогрева была заполнена чистой водой для удаления воздуха, добавление антифриза вытеснит соответствующее количество воды из дренажного шланга. Позже, когда система заработает, зональный коллектор (в случае системы с теплообменником) или накопительный бак (в стандартной закрытой системе) будет действовать как «смесительная станция», далее смешивая антифриз с любым оставшимся чистая вода, которая может оставаться в системе.

Последним шагом является повышение давления в системе. Если у вас нет мощного коммунального насоса, снова подключите подачу воды к наполнительному клапану (не забудьте залить садовый шланг водой перед повторным подключением к наполнительному клапану. Это предотвратит попадание воздуха из шланга в систему), создайте давление до 15 фунтов на квадратный дюйм, затем закройте наполнительный клапан.

Ваш источник тепла готов к работе.

Вспомогательный насос мощностью 1/2 л.с. идеально подходит для заполнения закрытой системы.

  Кстати, некоторые антифризы уже предварительно смешаны, другие в виде концентрата. Перед добавлением воды обязательно проверьте этикетку.



Что такое теплый пол? • Ingrams Water & Air

Вы когда-нибудь просыпались холодным зимним утром и первое, что вы чувствовали, это холодный пол под ногами? Это обычное ощущение — не самое приятное начало дня. Мы все хотим оставаться в тепле и комфорте в холодные месяцы, но даже настенные радиаторы и системы принудительного воздушного отопления мало что могут сделать для обогрева самых холодных полов. Вот где на помощь приходит лучистое отопление пола.

Популярность лучистого обогрева полов с годами росла, став одним из популярных методов обогрева домов. И лучшая часть? Он даже обогревает ваши полы. С лучистым подогревом пола просыпаться от холодного пола можно в прошлом.

Эксперты компании Ingram’s Water & Air готовы помочь вам разобраться в этой удобной и эффективной системе отопления дома.

Что такое теплый пол?

В самом простом объяснении, лучистое отопление пола нагревает полы дома. Как оно это делает?

Для начала вспомним, как работают другие методы обогрева дома. Системы воздушного отопления используют энергию для нагрева воздуха и распределения его по всему дому с помощью воздуховодов и вентиляционных отверстий. Теплый воздух проникает в комнаты, и люди могут почувствовать, как он дует на них, если они стоят достаточно близко к вентиляционным отверстиям. Когда теплый воздух циркулирует по дому, температура внутри увеличивается.

Плинтусное и радиаторное отопление использует горячую воду или электричество для обогрева спиральных металлических конструкций внутри помещений. Затем эти конструкции отдают тепло или излучают его по комнате за счет теплопроводности и конвекции. Тепло проникает в металл, а металл отдает тепло в воздух помещения. Люди, стоящие возле радиатора или плинтуса, могут почувствовать сильное тепло, исходящее от металла. Если они стоят дальше, жар будет намного менее интенсивным из-за особенностей лучистых обогревателей. 9№ 0005

Лучистое отопление полов воплощает идею лучистого тепла в вашем доме совершенно по-новому. Исчезли структуры, выстроившиеся вдоль стен и вдоль плинтусов комнаты. Лучистое отопление пола использует мощность теплового излучения и помещает его в полы вашего дома. Теплые полы затем излучают тепло в воздух по всему дому. Это повышает температуру дома, чтобы обеспечить комфорт в холодную погоду.

Теплые полы придают роскошное ощущение комфорта любому дому. Вставать с постели холодным утром немного легче, когда вы знаете, что с каждым шагом будете стоять на удобном, теплом полу. Тепло излучается от пола равномерно, нагревая ваш дом без холодных участков или невыносимо жарких зон. Вы можете обойти эти распространенные проблемы плинтусных и настенных радиаторов с помощью системы лучистого обогрева пола.

Ниже вы подробнее ознакомитесь со всеми преимуществами этого метода отопления дома. Однако сначала вы должны понять, как работает лучистый теплый пол.

Как работает напольное отопление

Для работы лучистого обогрева пола необходимы три основных компонента:

1. Нагревательные элементы
2. Источник тепла
3. Правильный пол

Эти три элемента разнообразны. Независимо от того, какой тип нагревательных элементов, источника тепла или напольного покрытия вы используете, вы должны убедиться, что все три работают в гармонии, чтобы обеспечить наиболее эффективную установку. Например, если вы установите пол, который не предназначен для выбранных вами нагревательных элементов, ваша система будет неэффективной. В конечном итоге вы потратите больше денег за меньший комфорт. Мы обсудим это позже.

Каждая система лучистого обогрева пола предполагает размещение нагревательных элементов под полом вашего дома. Нагревательные элементы могут быть либо электрическими змеевиками, либо трубками с горячей водой, в зависимости от того, какой тип источника тепла вам подходит. Нагревательные элементы нагревают полы, а полы излучают тепло в помещение. Поскольку теплый воздух поднимается вверх, природа тепла, поднимающегося от земли, эффективна и практична.

Подумайте о тепле, которое вы чувствуете от солнца. Это естественная форма лучистого тепла. Если вы войдете в тень, вы почувствуете себя прохладнее, потому что тень блокирует лучи солнца от солнечного тепла. Выйдите из тени, и вы почувствуете тепло солнца на своей коже, излучаемое за миллионы километров. С лучистым подогревом полов ваши полы будут накапливать энергию, выделяемую нагревательными элементами, и излучать ее в вашу комнату, подобно солнцу, отдающему тепло Земле.

Тип пола с подогревом, который вы решите установить, зависит от нескольких личных факторов, связанных с размером вашего дома, его местоположением и источником тепла. Вы можете выбрать электрическую или гидравлическую систему. Являются ли электрические теплые полы самыми эффективными? Что такое водяной теплый пол? Следующий раздел ответит на эти вопросы.

Типы полов с подогревом: Какие полы работают с лучистым теплом?

Двумя наиболее распространенными типами полов с подогревом являются электрические и водяные. Вот некоторые различия между ними:

1. Электрический теплый пол : Электрические полы используют электричество для нагрева змеевиков, размещенных внутри теплопроводящих пластиковых матов, размещенных под полом. Это как большое электрическое одеяло, спрятанное под полом. Катушки сопротивления нагреваются, когда через них проходит электричество, нагревая пол. Затем это тепло излучается в ваш дом. Поскольку электричество является дорогим способом отопления дома, многие люди используют электрические полы с подогревом в пристройках или отдельных комнатах. Если вы живете в более теплом климате, этот тип напольного отопления может быть хорошим выбором.
2. Водяной теплый пол : Водяной теплый пол использует горячую воду для обогрева полов в помещении. Трубы несут горячую воду от водонагревателя по этажам вашего дома, нагревая их. Затем тепло от полов распространяется по всему дому. Этот метод эффективен, если вы отапливаете свой дом не электричеством, а чем-то другим.

Ниже приведены типы напольных покрытий, которые лучше всего подходят для системы лучистого обогрева пола:

• Дерево
• Ламинат
• Камень
• ПЛИТКА

Эти материалы хорошо сохраняют и проводят тепло, способствуя процессу лучистого отопления. Ковровое покрытие — не самое эффективное напольное покрытие для полов с подогревом. Если вы решите, что вам нужны ковровые покрытия, убедитесь, что они тонкие, и используйте набивку из плит.

Преимущества лучистого тепла

Теперь, когда вы знаете больше о том, как работает излучающий пол в доме, вот некоторые из преимуществ лучистого тепла:

1. Энергоэффективность : Обычные плинтусы и настенные радиаторы работают при высокой температуре для обогрева помещения. Вот почему рядом с батареями может быть так жарко, а на другой стороне комнаты прохладно. Полы с подогревом потребляют гораздо меньше энергии. Тепло, которое они должны производить, чтобы довести комнату до желаемой температуры, должно быть лишь немного выше, чем заданная температура в комнате.
2. Простота обслуживания : Полы с подогревом имеют долгий срок службы, часто превосходя другие виды домашнего отопления. После установки они требуют минимального обслуживания, поскольку все элементы скрыты под полом. Простая проверка время от времени у профессионала должна быть достаточной, чтобы убедиться, что ваши компоненты находятся в рабочем состоянии.
3. Больше открытого пространства : Плинтусные отопительные приборы и радиаторы могут быть громоздкими, что меняет способ обустройства вашей комнаты. Поскольку полы с подогревом полностью скрыты, вы можете наслаждаться открытой планировкой, не беспокоясь о расположении радиатора. Используйте каждый сантиметр пространства в комнате, когда используете теплый пол для обогрева дома.
4. Повышенная безопасность : Если вы хотите повысить безопасность своего дома, вам следует подумать о полах с подогревом. Радиаторы и плинтусные отопительные конструкции могут сильно нагреваться, увеличивая риск ожогов для вас и вашей семьи. Эти горячие конструкции могут даже быть пожароопасными. С полами с подогревом вам никогда не придется беспокоиться о том, что ваш ребенок может обжечься или загорится занавеска или предмет.
5. Чистота : Радиаторы и плинтусные обогреватели могут действовать как магниты для пыли, требующие постоянной очистки. Системы принудительного воздушного отопления разносят по дому пыль и аллергены. Полы с подогревом защищены от пыли и аллергенов.

Установка системы лучистого обогрева пола

При установке полов с подогревом необходимо учитывать некоторые важные факторы, поэтому учитывайте их при планировании проекта:

1. Установка бетонной плиты : Это тип «мокрой установки», который включает в себя покрытие труб с подогревом водой бетоном, когда вы заливаете фундамент и черный пол вашего дома. Трубка согреет бетон и согреет дом. Лучше всего это делать на этапе нового строительства.
2. Установка на подвесной плите : Также является разновидностью мокрой установки, этот метод покрывает гидравлические трубки тонким слоем бетона или аналогичного материала. Строители используют этот метод для этажей над подвалами или другими этажами дома, но он становится менее распространенным из-за установки скобами.
3. Установка скобами : Это метод «сухой установки», что означает, что он не требует заливки мокрого бетона. При установке скобами вы будете закреплять трубы горячей воды под полом и пропускать их через алюминиевые панели, чтобы улучшить теплопроводность и излучение.
4. Установка фанеры и пластин : Этот метод включает укладку фанеры с оставленными открытыми зазорами. Вы поместите гидравлическую трубку в эти места так, чтобы она находилась на одном уровне с верхней частью фанеры. Затем вы покроете трубы и фанеру плавающим полом.

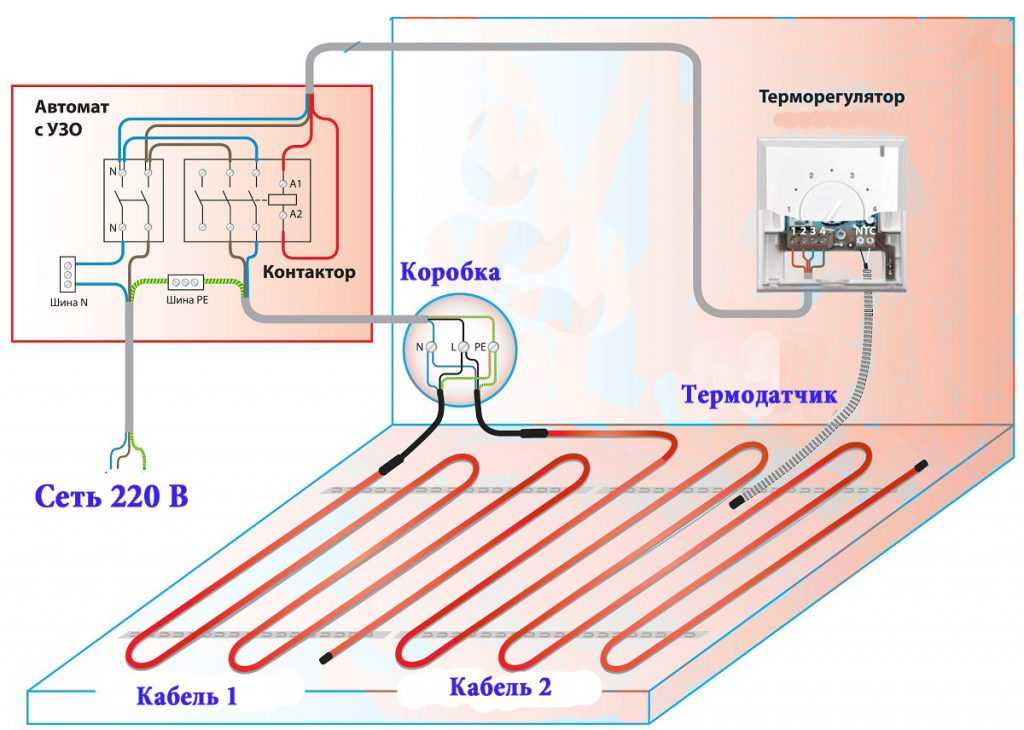

5. Установка электрического теплого пола : Электрические полы с подогревом просты в установке. Вы будете укладывать или раскатывать коврики и покрывать их соответствующим напольным покрытием либо на этапе нового строительства, либо на этапе ремонта. Поскольку в этом методе используется сухая установка, его намного проще выполнять на любом этапе строительного процесса.

Насколько большой водонагреватель мне нужен для лучистого тепла?

При установке водяной системы водяного теплого пола необходимо убедиться, что у вас есть водонагреватель нужного размера. В зависимости от потребления воды вашей семьей, вам может понадобиться большое количество горячей воды за один раз. В зимние месяцы это может привести к перенапряжению вашего водонагревателя, поскольку вы пытаетесь обогреть свой дом теплым полом. Ваши полы с подогревом будут потреблять воду из водонагревателя, увеличивая потребление горячей воды. Обеспечьте подачу горячей воды в нужное время с помощью водонагревателя подходящего размера.

Вы должны сопоставить номинал вашего водонагревателя в британских тепловых единицах (BTU) с потребностями в лучистой энергии вашей водяной системы лучистого напольного отопления. Если вы превысите это число, вы можете потратить деньги на ненужное количество энергии. Если вы приобретете водонагреватель с меньшим количеством БТЕ, чем требуется для ваших полов с подогревом, ваш дом не сможет эффективно прогреваться. Поговорите с профессиональным сантехником, чтобы узнать, какой размер водонагревателя лучше всего подходит для вашего дома и потребностей использования.

Температура теплого пола

Помимо установки водонагревателя подходящего размера для ваших нужд, вам нужно убедиться, что вы установили правильную температуру для эффективного и комфортного обогрева вашего дома. Системы лучистого отопления ведут себя иначе, чем методы принудительного воздушного, плинтусного и настенного лучистого отопления. Эти другие методы требуют чрезвычайно высоких температур для работы, что может увеличить ваши шансы получить ожог от горячих поверхностей и воды. Радиаторы должны быть горячими, чтобы обеспечить комфортную температуру в помещении.

Полы с подогревом могут работать при температуре, которая намного ниже, чем другие методы обогрева дома, что делает вас более безопасным и комфортным. Установите водонагреватель на температуру, на несколько градусов превышающую желаемую температуру в помещении, и вскоре вы ощутите комфорт сияющего пола. Вода эффективно переносит тепло по полу вашего дома, требуя гораздо меньше тепла для получения удовлетворительных результатов. Когда ваши полы достигнут желаемой температуры, вы почувствуете, как температура в комнате повышается из-за лучистого тепла.

Техническое обслуживание системы лучистого отопления пола

Системы лучистого отопления пола не требуют особого обслуживания в течение многих лет. Тем не менее, вы все равно должны выполнять плановые проверки и очистки, чтобы убедиться, что ваша система работает на пиковом рабочем уровне. Вот некоторые действия, которые вы можете предпринять, чтобы ваша система обогрева пола обслуживалась так, как она того заслуживает:

• Регулярные осмотры и проверки давления этажей. Давление воды в вашей гидравлической системе должно оставаться постоянным. Если проверка показывает, что у вас низкое давление воды, это может означать, что где-то в вашей системе есть утечка. Устраните утечку как можно скорее, чтобы избежать проблем, связанных с ржавчиной или повреждением водой.
• Осмотр насосов и клапанов : Одной из причин, по которой людям нравится напольное отопление, является его бесшумность. Если вы начинаете слышать, как насос издает шум, можно с уверенностью предположить, что проблема может быть в нем. Специалист по HVAC может очистить насос и клапаны, чтобы продлить срок их службы. Прежде чем выполнять полную замену насоса, проверьте, может ли специалист по HVAC предпринять какие-либо ремонтные работы.

Приобретите наши системы лучистого пола уже сегодня!

Компания Ingram’s Water & Air работает уже более 30 лет. Мы предлагаем качественную продукцию HVAC по доступным ценам, что позволяет вам делать покупки, не выходя из собственного дома. Мы хотим помочь вам с вашим следующим проектом по отоплению или охлаждению дома, предлагая продукты, которые вам нужны, с опытом и информацией, необходимой для его реализации.

Ознакомьтесь с нашими геотермальными системами теплого пола, чтобы сделать следующий шаг к комфорту лучистого обогрева пола в вашем доме. Или вы можете купить все наши продукты в Интернете, чтобы найти именно то, что вы ищете.

Благодарим вас за выбор Ingram’s Water & Air. Мы с нетерпением ждем возможности служить вам!

Часто задаваемые вопросы о лучистом тепле

Сколько должна стоить типичная система лучистого обогрева пола?

Стоимость системы будет сильно различаться в зависимости от требований к установке, вариантов управления и размера проекта. Простые системы лучистого отопления в больших плитах в зонах с умеренным климатом стоят лишь немного больше, чем альтернативы. Однако, если вы выберете множество опций и функций, которые Radiant может предложить вашему дому, первая стоимость будет выше.

Помните, что основными преимуществами Radiant являются комфорт и низкие эксплуатационные расходы. Вы должны обсудить свои планы и требования с подрядчиком по установке, чтобы получить твердую цену на систему «под ключ».

---

Стоит ли эксплуатация системы лучистого отопления дешевле, чем альтернативы?

Да. Сумма экономии будет варьироваться в зависимости от тепловых потерь, качества конструкции здания, степени теплоизоляции здания и используемого природного источника топлива. По большей части лучистые полы будут работать на 25-40% эффективнее, чем другие формы принудительного воздушного отопления.

---

Какой тип обслуживания требуется для моей системы лучистого отопления?

Большинство элементов обслуживания сосредоточено на насосах и котлах. По большей части используемые сегодня насосы не требуют технического обслуживания. Они используют воду для смазки подшипников, что обеспечивает более тихий и эффективный срок службы. Как правило, срок службы этих насосов составляет 10 лет. Мы предлагаем годовой пакет обслуживания, который включает чистку и общее обслуживание. Разные типы котлов требуют разного обслуживания. Нажмите здесь для получения информации о нашей программе очистки и настройки!!!

---

Какой тип гликоля следует использовать в моей системе снеготаяния?

Следует использовать ингибированный раствор пропиленгликоля. Убедитесь, что используемый гликоль предназначен для водяных систем лучистого отопления, а не для автомобильных двигателей. Гидравлические гликоли изготавливаются по-разному для металлов, используемых в котлах, насосах и других компонентах системы.

---

Как часто я должен проверять свою гликолевую систему?

Системы с гликолем следует проверять не реже одного раза в год, чтобы убедиться, что уровень pH в системе не упал ниже рекомендуемого уровня. Гликоль вообще кислый. Добавленные к ним ингибиторы помогают нейтрализовать рН системы и помогают защитить компоненты системы. По мере старения системы ингибиторы разрушаются, что приводит к падению pH системы. На этом этапе следует добавить больше ингибиторов в системы лучистого теплого пола и системы снеготаяния. Система достигнет точки, когда потребуется полная промывка и повторное заполнение. Обычно это около 5-7 лет, но зависит от используемого гликоля.

---

Могу ли я использовать любой вид топлива в своей системе лучистого отопления?

Любой природный ресурс может быть использован для сжигания источника тепла, природного газа, пропана, электричества, дерева и т.д. необходимые расчетные температуры. Между источниками тепла будут различия в зависимости от эффективности, реакции, стоимости и мощности. Мы можем помочь вам выбрать тот, который наилучшим образом соответствует потребностям системы отопления.

---

Могу ли я кондиционировать воздух в своем доме с помощью системы теплого пола?

Не рекомендуется пытаться «кондиционировать» пространство с помощью системы лучистого отопления. Теоретически теплый пол можно использовать для охлаждения помещения. Чтобы понизить внутреннюю температуру помещения, температура охлаждающей поверхности должна понизиться. Эта более низкая температура «вытягивает» тепло из воздуха, а затем уносится через жидкость в трубке под полом.

С этим приложением связаны две основные проблемы. Во-первых, пониженная температура пола должна быть ниже точки росы в помещении, чтобы эффективно отводить энергию (тепло) из помещения. Это понижение температуры приведет к образованию слоя конденсата на поверхности пола, что может привести к повреждению напольного покрытия, не говоря уже о создании угрозы безопасности. Второй основной причиной является комфорт. Наша цель с любой системой контроля окружающей среды – поддерживать более высокий уровень комфорта, чем тот, который можно увидеть естественным образом. Часть этого уровня комфорта продиктована прикосновением. Если поверхность, на которой мы стоим, слишком холодная, как в случае с лучистым охлаждением дома, наш уровень комфорта несколько снижается.

Здесь следует добавить одно примечание. Существуют системы, которые претендуют на охлаждение пола. На самом деле, большинство этих систем связаны с каким-либо устройством обработки воздуха, чтобы предотвратить конденсацию на полу.

---

Я планирую большой дом с высокими потолками и большим количеством окон. Практичен ли теплый пол?

Высокие потолки и «много окон» — одна из основных причин выбора лучистого тепла в качестве системы отопления здания. Поскольку горячий воздух поднимается вверх, в системе принудительного воздушного отопления все полезное тепло сначала направляется к потолку. Это может быть от 10 до 20 футов вверх. К тому времени, когда этот воздух достигнет вашего уровня, около 6 футов. над землей, он потерял большую часть своей энергии и начал сталкиваться с другим горячим воздухом, входящим в комнату. Если этот воздух холоднее, чем при входе, куда уходит все его тепло? Прямо с потолка.

Лучистое отопление работает как раз наоборот. Поскольку система лучистого отопления хранит свою энергию в полу, все тепло помещения сохраняется именно там, где оно должно быть, на полу, где вы находитесь. Потолок в системе лучистого пола всегда намного холоднее, чем площадь пола, именно так, как вы этого хотите. Более низкая температура потолка означает, что меньше энергии тратится наружу. Меньше отходов означает более высокую эффективность.

---

Может ли моя излучающая система также растопить снег и лед?

Системы снеготаяния становятся все более популярными, особенно в районах, где важна охрана природы. Системы снеготаяния устраняют все другие необходимые химические вещества и загрязняющие вещества, используемые сегодня для защиты территорий от льда и снега. Нет больше соли для отслеживания в помещении. Нет больше неравномерного плавления. Ручьи и реки больше не загрязняются ненужными добавками.

Системы снеготаяния также защищают ваши инвестиции. Плиты служат дольше. Соль и другие химические добавки с годами начнут разрушать поверхность бетонной плиты. Для кирпичной брусчатки системы снеготаяния обеспечивают определенную степень физической защиты. Держите опасные снегоуборочные машины подальше и сохраните красоту своих инвестиций.

---

Я слышал, что в старых системах лучистого отопления полы были слишком горячими. Истинный?

Да, это верное утверждение в какой-то степени. В прошлом системы лучистого отопления проектировались и устанавливались почти так же, как и обычная система плинтуса. Для управления системой лучистого отопления использовались высокие температуры и простое управление. Эти высокие температуры были на самом деле слишком высокими с точки зрения комфорта. Чем выше температура воды в полу, тем выше будет температура поверхности пола. Для всех систем поддерживается максимальная температура пола 85°F для обеспечения комфорта. В этих старых системах температура пола могла фактически превышать этот предел, вызывая ощущение дискомфорта на полу.

Сегодня существует бесконечное множество средств контроля и конвейерных методов, гарантирующих, что этого не произойдет. Для предотвращения перегрева поддерживается более низкая температура воды. Внутренние/наружные системы сброса используются для прогнозирования потребности в отоплении и увеличения времени отклика. Технологии лучистого отопления с каждым днем ​​становятся все более совершенными.

---

Долго ли нагревается теплый дом после холодного старта?

Большинству систем лучистого теплого пола требуется около суток, чтобы достичь полной температуры. Причина этого связана с тем, как система лучистого отопления накапливает энергию. Прежде чем лучистый пол сможет излучать энергию (тепло) в пространство, он сначала должен повысить температуру пола. В зависимости от конструкции пола и исходной температуры пола это время запуска может составлять от нескольких часов до нескольких дней. Плиты на одноуровневых перекрытиях будут иметь наибольшее время запуска, главным образом потому, что они будут иметь наибольшее значение массы.

---

Влияет ли система лучистого отопления на циркуляцию воздуха или чистоту?

Да. Поскольку воздух не несет тепла и не вынужден перемещаться по дому, распространяется меньше пыли и плесени. Это помогает свести аллергию и другие заболевания к минимуму.

---

Какой тип конструкции пола мне следует использовать?

Любая конструкция пола может быть использована с системой лучистого обогрева. Наиболее распространенным будет плита на уровне или каркасный пол. Некоторые их варианты могут включать в себя тонкую плиту поверх каркасного пола или применение сэндвичей. Важно помнить, чтобы сообщить нам точную конструкцию пола. Будут различия в дизайне между проектом каркасного пола и плитой на уровне. Имейте в виду, что лучше спроектировать здание с учетом конструктивных требований, а излучающую систему спроектировать с учетом деталей конструкции.

---

Какие напольные покрытия можно использовать поверх системы лучистого отопления?

Большинство напольных покрытий можно использовать поверх водяной системы отопления, учитывая, что система предназначена для этого конкретного покрытия.

Плитка наиболее эффективна, так как обладает наибольшей проводимостью. Далее идут лиственные породы, а затем ковер и коврик. Можно использовать даже винил или линолеум. Как правило, единственное конструктивное различие между этими тремя распространенными напольными покрытиями заключается в температуре подачи.

---

Я слышал, что паркетные полы использовать нельзя. Почему это?

Паркетные полы можно использовать поверх водяной системы отопления, если в процессе укладки будет потрачено дополнительное время и внимание. Деревянные полы мы называем гигроскопичными. Это означает, что дерево реагирует на воду почти так же, как губка. Если древесина сухая и попадет во влажную среду, то деревянный пол впитает влагу и расширится. Точно так же, если древесина слишком «влажная» и установлена ​​в сухой среде, она высохнет и сожмется.

Деревянные полы постоянно двигаются, точно так же, как заклинивает дверь в вашем доме. Летом они расширяются из-за повышенной влажности воздуха и их становится труднее закрывать, а зимой влажность, как правило, ниже, и двери сжимаются, закрываться становится легче.

Деревянные полы также подвержены сезонным изменениям размеров. Однако есть некоторые «трюки в торговле», которые помогут свести к минимуму эти колебания.

1. Используйте древесину, высушенную в печи. Это помогает обеспечить такое же содержание влаги в древесине внутри, как и снаружи.
2. Старайтесь использовать древесину шириной не более 3–3,5 дюймов. Чем уже полоса, тем меньше движения она может вызвать.
3. Древесина, распиленная на четверть, лучше, чем строгальная древесина. Плоские пиломатериалы имеют тенденцию «расти» или расширяться в ширину, в то время как древесина, распиливаемая на четверть, имеет тенденцию увеличиваться в толщину. Это помогает уменьшить визуальное растрескивание и зазоры.
4. Влажность древесины должна составлять около 7–10 %. Это может потребовать периода акклиматизации, чтобы древесина достигла этого уровня. Иногда лучше установить излучающую систему до укладки дерева. Это поможет ускорить процесс акклиматизации.
5. Влажность деревянного пола не должна превышать 4% по сравнению с полом, на который он укладывается. Это позволит черновому полу и паркетному полу двигаться и реагировать как единое целое. В противном случае влага может перемещаться от слоя к слою.

---

Как насчет гвоздей, используемых для деревянного пола?

Обычно установщики твердой древесины используют один гвоздь, что позволяет максимально использовать его в самых различных областях. Тем не менее, этот единственный гвоздь имеет тенденцию проникать в нижнюю поверхность чернового пола, ставя под угрозу излучающую тепловую трубку. Чтобы устранить эту угрозу, попросите установщиков паркета использовать более короткий гвоздь, который не будет проникать в черный пол. И, если возможно, попросите их забить гвозди вокруг балок внизу. Таким образом, если есть какое-то проникновение, оно, скорее всего, попадет в балку, а не в трубу. Как и в случае любой установки лучистого тепла, рекомендуется визуально осмотреть трубы после укладки деревянного пола, а также провести рекомендованное заводом испытание под давлением.

---

Есть ли на моем этаже что-нибудь, что может вызвать проблемы?

В новом строительстве действительно используется не так много вещей, которые могут вызвать проблемы с системой лучистого тепла. Если используется виниловый пол, убедитесь, что используемый клей выдерживает повышенные температуры.

Однако при переделке может возникнуть проблема с использованием толя. Его использовали в качестве прокладочного листа для деревянных полов, чтобы уменьшить скрип и действовать как пароизоляция. При нагревании тент может выделять газ, в результате чего в дом проникает неприятный запах. В современных строительных технологиях вместо толя используется канифольная бумага, что устраняет проблему газовыделения.

---

Сколько зон может быть у моей системы лучистого отопления?

Водяное отопление может иметь любое количество зон или меньшее их количество. Некоторые системы будут иметь одну зону на этаже, в то время как другие будут иметь каждую отдельную комнату. Имейте в виду, что чем больше зон, тем выше стоимость системы лучистого отопления.

---

Делаю ремонт в гараже, нужно ли ставить котел?

Источники тепла выбираются в зависимости от требуемой температуры воды и общей тепловой нагрузки, необходимой для помещения. Для большинства домашних систем водяного отопления будет использоваться бойлер, но в некоторых случаях, например, при добавлении одной комнаты, может использоваться специальный водонагреватель. Это будет основано на местных правилах и других проектных соображениях.

Если используется водонагреватель, не рекомендуется, чтобы этот же блок использовался для подачи горячей воды для бытовых нужд. Лучистую жидкость необходимо изолировать от питьевой воды.

---

Как лучше всего управлять моей системой лучистого отопления?

Элементы управления выбираются главным образом исходя из того, как домовладелец/владелец проекта хочет, чтобы их система реагировала на изменения внешних условий, а также на простоту эксплуатации.
