Как регулировать терморегулятор danfoss: принцип работы, модели, установка, цена

Батареи данфосс регулировка температуры – Вместе мастерим

Установка на радиатор терморегулятора — это возможность снизить затраты на отопление, улучшение микроклимата в доме, а также бережное расходование энергоресурсов земли.

Мотивы могут быть разными, но решение воплощается в жизнь всё чаще.

Многие, выбирая производителя оборудования, останавливаются на компании Danfoss.

И не удивительно, продукцию известного бренда легко встретить на прилавках многих магазинов.

Технология производства их термостатов на основе газонаполненного сильфона запатентована и применяется на собственных заводах компании. Если Вы тоже решили приобрести Danfoss терморегулятор, инструкция по установке и эксплуатации будет кстати.

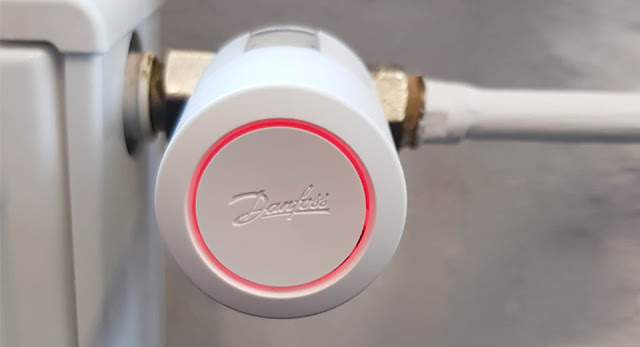

Терморегуляторы для радиатора отопления Danfoss

Цель установки терморегулятора — поддержание, выбранной потребителем, температуры воздуха в доме.

В конструкцию терморегулятора для радиаторов входят два элемента, взаимодополняющие друг друга:

1. Термостат (или термостатический элемент).
2. Клапан терморегулятора Danfoss.

Клапан подключается непосредственно к батарее, а на него устанавливается термостатический элемент.

Основа основ — это термостат. Именно он реагирует на изменение окружающей температуры и влияет на клапан, который перекрывает поток теплоносителя.

Внутри головки термостата — сильфон (гофрированная камера, способная изменять размеры), заполненный газом. Газ, в зависимости от температуры, меняет своё агрегатное состояние (охлаждённый он конденсируется). Это приводит к изменению объёма и давления в камере. Камера уменьшается в размерах, тянет за собой шток золотника, который открывает в клапане больший просвет для поступления теплоносителя.

При нагревании происходит обратный процесс расширения и перекрытия просвета (принятый стандарт — 2 В°C превышения температуры воздуха над заданной).

Когда на шкале регулятора выставляется комфортная температура, внутри устанавливается определённое сжатие настроечной пружины, которая взаимосвязана с определённым давлением газа.

Виды и условные обозначения:

• RTS — сильфон жидкостный;
• RTD-G — газовый сильфон для однотрубной системы, или двухтрубной без насоса;
• RTD-N — газовый сильфон для двухтрубной системы, и систем с циркуляционным насосом.

Радиаторный терморегулятор ДАНФОСС RA 2991

Существуют также модификации термоэлементов, в которых:

• Предусмотрена защита от перенастроек случайными лицами (отличный вариант для общественных заведений и детских комнат).
• Есть выносной термодатчик, соединённый двухметровой капиллярной трубочкой, который можно установить подальше от радиатора, заглублённого в нишу или заставленного мебелью, что даёт более точный результат измерений.
• С диапазоном температур, чуть меньшим, чем у обычных датчиков, для интеграции в систему, где производится оплата по нормативам.

Добыча электричество из земли интересует многих людей. Электричество из земли для дома – как получить своими руками, читайте в статье.

Формулы и примеры расчета вентиляции производственных помещений вы найдете тут.

С отзывами об эффективности электрических конвекторов отопления вы можете ознакомиться по ссылке.

Система обогрева полов

Терморегуляторы используются и для системы обогрева полов. Терморегулятор для тёплых полов просто необходим!

Ведь загоняя жидкость в контур пола, нужно понизить её температуру с 60 — 90 В°C, до комфортных 35 — 40 В° C (при этом поверхность самого пола будет около 25 В°C).

Расходомеры бессильны, если скачет давление в системе, если воздух нагревается, например, от солнца, да и если жильцы хотят сэкономить на отоплении во время своего отсутствия.

Термомеханический регулятор лучше применять для небольших комнат, около 10 м2.

Монтаж термостатического элемента

В первую очередь монтируется клапан на радиатор. Для этого перекрывается подача теплоносителя.

1. На подающей трубе делается разметка. Участок, который нужно будет выпилить, должен по длине соответствовать размеру корпуса клапана минус резьбовые соединения.
2. Разрезается труба отопления, выпиливается лишний отрезок.
3. При помощи лерки, или плашки, на внешней стороне отрезанной трубы делается резьба.
4. Соединение обрабатывается сантехнической пастой и фум-лентой.
5. На получившуюся резьбу накручивается корпус клапана.
6. Так как трубу крутить нельзя, с противоположной стороны клапана скручивается накидная гайка-американка, а затем вворачивается (шестигранным ключом) в сгон радиатора.
7. Корпус прибора вворачивается в его же накидную гайку через резиновую шайбу. Это соединение не нужно как-то герметизировать, главное, чтобы оно было чистым.
8. После того, как клапан установлен на радиатор, с него снимается защитный колпачок (расположен перпендикулярно трубе).

Монтаж датчика

Как уже говорилось, выносной датчик нужен, если батарея встроена в стену или чем-то закрыта (мебель, экран, плотные шторы).

В одном корпусе этого элемента совмещён датчик и настроечный узел.

1. Располагать прибор лучше всего на открытом (но без сквозняков) участке стены, на высоте около 1,4 м. от пола. Избегать нужно мест вблизи приборов, которые могут сильно изменять температуру среды — кондиционеров, кухонных плит и т. д.
2. В комплекте прибора имеется небольшая монтажная панель, которая закрепляется на выбранное место при помощи пары саморезов.
3. Внутри датчика смотана капиллярная труба. Её вытягивают на нужную длину, чтобы прибор дотягивался до закреплённой планки.
4. Капиллярная трубка аккуратно фиксируется на обратной стороне клапана.
5. Датчик помещается на планку путём простого защёлкивания.

Микроклимат в доме и влажность воздуха – два неразрывно связанных понятия. Увлажнители воздуха – польза и вред для дома и здоровья, об этом читайте в статье.

Какой утеплитель для теплого пола выбрать, читайте в этой теме. А также вы найдете общую информацию об укладке утеплителей.

Установка ограничения

В основе работы терморегуляторов — физические законы. А потому, нужно помнить, что условия, в которых находится прибор, могут вносить некоторые корректировки (например, удалённость от источника тепла). Существуют ориентировочные таблицы соответствия шкалы регулятора и температуры, которые можно брать за ориентир, при установке. Однако после основной настройки нужно будет «понять» свой терморегулятор.

1. Выставляют температуру на рукоятке с метками.
2. Через час проводят контрольные замеры комнатным термометром в нескольких точках помещения.
3. Если температура больше или меньше, проводится корректировка показаний на рукоятке.

Зона пропорциональности — 2 °C. Если выставить температуру 20°, то прибор будет удерживать показатели в пределах от 20 до 22 °C.

Датчик после установки на радиатор

Два штифта, которые входят в комплект датчика помогут выставить ограничения минимального и максимального положения термоэлемента.

Находятся они в нижней части прибора:

1. Чтобы выставить ограничение на отметке, например «3», нужно вытащить ограничитель и установить показания датчика на отметке «3». Затем штифт вставляют в то отверстие, которое в этом положении оказывается под значком ромба.
2. Таким же образом выставляется второй ограничительный порог. Рукоятка поворачивается на нужный показатель, только штифт вставляется в отверстие, оказавшееся под значком треугольника.

1. Вынимаются оба штифта.
2. Рукоятка ставится на желаемый показатель.
3. В этом положении, первый штифт вставляется в отверстие, расположенное под ромбом.
4. Второй штифт — в отверстие под треугольником.

Терморегуляторы Данфосс имеют множество положительных отзывов. Это очень простой в использовании прибор, не требующий никакого внимания после первичного монтажа и настройки. Зато результатом будет более комфортная температура в квартире, а также в ряде случаев, существенная экономия бюджетных средств.

Видео на тему

Компания Danfoss предлагает широкий выбор радиаторных клапанов. Широкий ассортимент надежных радиаторных клапанов, рассчитанных на суровые условия коммерческих и промышленных секторов, охватывает практически любые системы и условия установки. Радиаторные клапаны с предварительной настройкой обеспечивают оптимальное распределение воды, что повышает уют в доме и сокращает потребление энергии.

Особенности и преимущества

Все клапаны с корпусами RTR-N могут использоваться с любыми видами термостатических элементов серии RTR 7000 и термоприводами TWA-A.

Клапаны RTR-N используются в двухтрубных отопительных системах. Клапаны RTR-G используются в однотрубных системах.

Расходы на отопление и вентиляцию в среднем составляют 30-50% семейного бюджета. И проблема не в самой функции, но в некачественном расходовании энергии. Удобное решение предложила компания Danfoss – терморегулятор для контроля температуры в доме и работы отопительной системы. Этот девайс можно применять в комбинации практически со всеми котлами, включая отопительные устройства с жидким теплоносителем.

Используется термоголовка дома, в квартире, производственных помещениях, складах, закрытых теплицах и оранжереях, словом, везде, где требуется относительно постоянный температурный режим. Причем это касается не только отопления, но и кондиционирования. Так, термоголовка одинаково успешно взаимодействует с кондиционерами, холодильным оборудованием и другими агрегатами, отвечающими за температуру.

Конструктивные особенности

Главное предназначение терморегулятора Danfoss заключается в долговременном поддерживании выбранного пользователем температурного режима. Конструкция прибора включает две основных детали:

• термостатический элемент или как его еще именуют – термостат;
• клапан.

На батарею сначала монтируется клапан и только уже на него устанавливается термостат. Именно второй элемент является главным в конструкции устройства. Он отлеживает температуру окружающей среды, после чего подает необходимый сигнал клапану, который в свою очередь открывает или прикрывает поток теплоносителя.

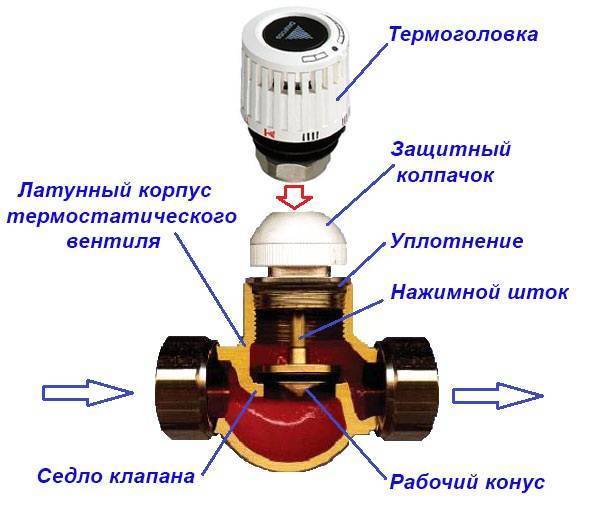

Конструкция термостатической арматуры Danfoss

Во внутренней области терморегулятора Данфосс имеется сильфон – гофрированная емкость, заполненная газом или жидкостью. При воздействии температуры наполнитель начинает менять размеры и надавливать на запорный клапан. При перекрытии потока теплоносителя в отопительных агрегатах начинает повышаться температурный показатель.

Если же комната сильно охладилась, наполнитель сжимается и образуется обратная реакция – камера подтягивает за собой шток золотника, который в свою очередь приоткрывает в клапанном элементе зазор для поступления теплоносителя.

Компания выпускает две разновидности терморегулятора – на газу и жидкости. Но второй вариант считается более инертным, он существенно медленнее подает сигнал на смену температурного режима.

Разновидности и условные обозначения аппаратов

Вид наполнителя и назначение определяется следующей аббревиатурой:

• RTS – жидкостный сильфон

• RTD-G – газовый прибор для однотрубной или двухтрубной системы, в которой отсутствует насос

Клапан RTD-G-20 для однотрубной системы

• RTD-N – газовое устройство для однотрубной, двухтрубной насосной системы

Клапан терморегулятора RTD-N-15

В некоторых моделях помимо основной функции имеется ряд дополнительных опций. Например, программа защиты от вмешательства в установленные настройки случайными лицами. Опция будет удобной для установки в общественных заведениях или детских учреждениях. Количество режимов и разновидности функций различаются зависимо от выбранной модификации.

Модельный ряд приборов

Компания выпускает достаточно широкий модельный ряд регуляторов температуры отопления Danfoss.

Разновидности запорной арматуры

Наиболее востребованными вариациями считаются:

1. Danfoss RDT маркировки 3640 – аппарат предназначен к применению на отопительных системах двухтрубного стандартного типа. Он оснащен опцией RTD, исключающей промерзание магистрали в холодное время года. Используется в бытовых, промышленных условиях. Обладает четырьмя делениями с обозначениями в виде римских цифр.
2. Регулятор Danfoss RAX – жидкостный вид приборов, который применяется для установки на радиаторы дизайнерского типа или на полотенцесушители. Обладает привлекательными внешними параметрами и минималистичным стилем. На корпусе присутствуют только деления с римскими или арабскими цифрами.
3. Living ECO с функцией отслеживания микроклимата в доме. Это усовершенствованная серия, которая успешно применяется в коммерческих учреждениях и жилых зданиях. Особенность терморегулятора для радиатора отопления в том, что он имеет жидкокристаллический экран, сообщающий всю необходимую информацию о теплоносителе. Также на корпусе присутствует три основных клавиши настройки режимов.
4. Газовый прибор Danfoss RA-299 с автоматизированным контролем температуры выпускается в нескольких цветовых решениях. Он быстро реагирует на перемену температуры. Применяется исключительно для оснащения традиционных отопительных систем.
5. 013 G4 001-013 G4 009 – многофункциональные серии аппаратов, подходящие как для полотенцесушителей, так и для разнообразных участков отопительного устройства. Бывают лево- и правостороннего типа.

Каждый из представленных вариантов комплектуется деталями, упрощающими крепление прибора и его последующее применение.

ВИДЕО: Обзор термостатических комплектов Danfoss

Монтаж термоголовки

Терморегулятор Danfoss устанавливают непосредственно на «горячей» трубе, которая подает теплоноситель в бытовую отопительную систему. Монтажные работы не имеют каких-либо сложностей, даже если дело касается дизайнерских вариаций, принцип установки у всех одинаков.

Необходимо следовать следующим этапам работы:

1. Осуществите разметку на подающем патрубке для определения области, которую необходимо срезать. При этом учитывайте габариты корпуса клапана и отнимите резьбовой элемент, который будет входить непосредственно в трубу.
2. Отключите отопление и спустите воду, чтобы в процессе работы не затопить дом.
3. По отметкам срежьте ненужный участок трубы и на внешней части среза сделайте резьбу при помощи плашки.
4. Соединительную часть обработайте специальной сантехнической пастой любого производителя и фумкой.
5. На резьбу, которую сделали плашкой, накрутите клапанный элемент, после чего хорошо затяните шайбой. Дополнительно герметизировать область стыка уже не потребуется, данного соединения будет достаточно для того, чтобы труба не подтекала.
6. Уберите предохранитель, установите на терморегуляторе максимальный показатель «5» и сверху наденьте корпус со шкалой. Колпачок надевается до упора, определяющим сигналом послужи звонкий щелчок, он свидетельствует о плотном контакте деталей.
7. Проверьте все соединения и подключите тепловое устройство обратно к общей отопительной системе.

Проконтролируйте функционирование регулятора Данфос до первого открывания и закрывания клапанного устройства. Если установка была осуществлена по правилам, проблем возникнуть не должно.

Как отрегулировать прибор

Хоть все модификации терморегуляторов Danfoss и имеют отличия по внешним параметрам, техническим характеристикам, настройка устройств проделывается одинаковым методом. Чтобы ее осуществить потребуется обратиться к инструкции по эксплуатации и изучить обозначения режимов, указанных на корпусе устройства. Показатели могут иметь отличия, зависимо от того, какая именно применяется модель.

Термостатический радиаторный комплект Danfoss G1/2

Далее установите на аппарате нужный температурный режим. Для этого передвиньте крутящий элемент на необходимый режим. В случае если был установлен аппарат с кнопочным управлением, все манипуляции осуществляются методом нажатия на клавиши «прибавить» или «убавить» температуру.

Также можно выбрать промежуточный параметр, если он больше подходит для создания определенного микроклимата в доме. Через несколько минут система отопления подстроится под выбранные значения и будет воспроизводить обогрев помещения до момента получения нужного микроклимата. Аналогичным способом настраивается клапан и для холодильных агрегатов.

ВИДЕО: Как правильно установить термоголовку на радиатор

Страница не найдена – Вместе мастерим

• Контакты

Содержание1 Популярные модели и отзывы1.1 Gorenje WE 62S3 R – высокий класс энергопотребления и эффективная работоспособность.1.2 Gorenje Color W 65Z03R/S – большой выбор программ.1.3 Samsung WD1142XVR – вместительность и сушка1.4 Schaub Lorenz SLW MG5131 – стиль1.5 Стиральная машина ARTEL TE 452 Выводы В 2022 году процент покупок стиральных машин значительно увеличился. Производственные компании выяснили что …

Читать далее

Содержание1 Виды электрических зубных щеток: плюсы и минусы1.1 Звуковые электрические зубные щетки1.2 Ротационные электрические зубные щетки1.3 Ультразвуковые зубные щетки1.4 3D-чистка2 Какая форма насадок бывает3 Какие батарейки и аккумуляторы ставят в щётки4 Классические электрические щётки: ТОП-3 лучших моделей4.1 1 место: Oral-B PRO 70004. 2 2 место: Oral-B PRO 5004.3 3 место: Oral-B Vitality 3D White 3D White5 …

Читать далее

Содержание1 Устройство шуруповерта Интерскол2 Разборка шуруповерта Интерскол3 Поломки в механической части — как устранить3.1 Ремонт редуктора3.2 Ремонт патрона4 Поломки в электрической части — как выявить и устранить4.0.1 Щетки и Электродвигатель4.0.2 Кнопка4.0.3 Зарядное устройство4.1 Ремонт зарядного устройства4.2 Ремонт аккумулятора4.3 Ремонт пусковой кнопки5 Как собрать шуруповерт Интерскол Если вы самостоятельно занимаетесь работами с использованием электроинструмента или строитель …

Читать далее

Содержание1 Функциональные отличия блендера и измельчителя2 Измельчитель: Плюсы и минусы3 Блендер: Плюсы и минусы4 Видео. ТОП 10 ЛУЧШИХ БЛЕНДЕРОВ . Рейтинг 2022 года. Какой выбрать для дома: стационарный или погружной? 5 Что же лучше выбрать: измельчитель или блендер? Сейчас, чтобы удивить своих друзей и близких кулинарным шедевром, много усилий прилагать не нужно. На полках магазина …

Читать далее

Содержание1 Характеристики выбора пряжи2 Топ 5 пряжи для детей3 Хлопок для вязания.4 Пряжа из шерсти.5 Акриловые нитки6 Как правильно позаботиться об одежде из пряжи7 Какая пряжа не подходит для вязания детям Многие женщины любят вязать красивые вещи для своих деток или внуков. Вязание требует очень большое терпение и много времени. Перед вязкой стоит выбрать качественную …

Читать далее

Содержание1 Тренды изделий из кожи на 2022 год1.1 Экзотическая кожа и высококачественная крокодиловая кожа на весну-лето 20221.2 Перфорированная кожа1.3 Мужские сумки1.4 Кожаный пэчворк1.5 Промасленная кожа Весна Лето 20211.6 Лакированная глянцевая кожа на весну-лето 20211.7 Мягкая кожа со сборками на весну-лето 20222 Как ухаживать за кожаными аксессуарами3 РЫНОК КОЖАНЫХ ИЗДЕЛИЙ – РОСТ, ТЕНДЕНЦИИ И ПРОГНОЗЫ (2022–2027 …

Читать далее

Цветок подсолнуха сразу привлекает к себе внимание, благодаря своей яркой и жизнерадостной расцветке. Нарисовать его совсем не сложно, поэтому с этой задачей сможет справиться как взрослый, так и ребенок. Из этого мастер-класса вы узнаете, как поэтапно нарисовать этот прекрасный цветок, для этого нам потребуются: карандаши цветные профессиональные; черная гелевая ручка; карандаш; ластик; бумага. Приготовив все необходимое, можно …

Читать далее

Заколка для волос своими руками (мастер-класс) Как сделать одуванчик из цветной бумаги (мастер-класс) Иногда, даже самую обычную вещь хочется украсить или сделать еще лучше. Так, связав красивый чехол для кружки, мне захотелось поделиться мастер-классом по его изготовлению со всеми. Ведь такую оригинальную кружку и не стыдно подарить, и самой приятно пить. К тому же, вязаная …

Читать далее

Каждый стремится создать в своем доме комфорт и в каждом из нас живет романтик. Благодаря новым световым технологиям можно добиться того, о чем раньше только писали фантасты. Если хотите удивить свою вторую половинку на Новый год, украсьте интерьер и экстерьер своего загородного дома или коттеджа изделиями с подсветкой.  На самом деле ассортимент огромный, изделия, которые …

Читать далее

Испанский язык – второй по распространенности. По этому показателю он уступает лишь китайскому. Неудивительно, что желающих овладеть им становится с каждым годом больше. К тому же, знание испанского языка открывает перспектив и возможностей не меньше, чем все тот же английский. Но, в отличие от многих других языков, испанский достаточно простой. Поэтому сложностей в его изучении …

Читать далее

Страница не найдена – Вместе мастерим

• Контакты

Содержание1 Популярные модели и отзывы1.1 Gorenje WE 62S3 R – высокий класс энергопотребления и эффективная работоспособность.1.2 Gorenje Color W 65Z03R/S – большой выбор программ. 1.3 Samsung WD1142XVR – вместительность и сушка1.4 Schaub Lorenz SLW MG5131 – стиль1.5 Стиральная машина ARTEL TE 452 Выводы В 2022 году процент покупок стиральных машин значительно увеличился. Производственные компании выяснили что …

Читать далее

Содержание1 Виды электрических зубных щеток: плюсы и минусы1.1 Звуковые электрические зубные щетки1.2 Ротационные электрические зубные щетки1.3 Ультразвуковые зубные щетки1.4 3D-чистка2 Какая форма насадок бывает3 Какие батарейки и аккумуляторы ставят в щётки4 Классические электрические щётки: ТОП-3 лучших моделей4.1 1 место: Oral-B PRO 70004.2 2 место: Oral-B PRO 5004.3 3 место: Oral-B Vitality 3D White 3D White5 …

Читать далее

Содержание1 Устройство шуруповерта Интерскол2 Разборка шуруповерта Интерскол3 Поломки в механической части — как устранить3.1 Ремонт редуктора3.2 Ремонт патрона4 Поломки в электрической части — как выявить и устранить4. 0.1 Щетки и Электродвигатель4.0.2 Кнопка4.0.3 Зарядное устройство4.1 Ремонт зарядного устройства4.2 Ремонт аккумулятора4.3 Ремонт пусковой кнопки5 Как собрать шуруповерт Интерскол Если вы самостоятельно занимаетесь работами с использованием электроинструмента или строитель …

Читать далее

Содержание1 Функциональные отличия блендера и измельчителя2 Измельчитель: Плюсы и минусы3 Блендер: Плюсы и минусы4 Видео. ТОП 10 ЛУЧШИХ БЛЕНДЕРОВ . Рейтинг 2022 года. Какой выбрать для дома: стационарный или погружной? 5 Что же лучше выбрать: измельчитель или блендер? Сейчас, чтобы удивить своих друзей и близких кулинарным шедевром, много усилий прилагать не нужно. На полках магазина …

Читать далее

Содержание1 Характеристики выбора пряжи2 Топ 5 пряжи для детей3 Хлопок для вязания.4 Пряжа из шерсти.5 Акриловые нитки6 Как правильно позаботиться об одежде из пряжи7 Какая пряжа не подходит для вязания детям Многие женщины любят вязать красивые вещи для своих деток или внуков. Вязание требует очень большое терпение и много времени. Перед вязкой стоит выбрать качественную …

Читать далее

Содержание1 Тренды изделий из кожи на 2022 год1.1 Экзотическая кожа и высококачественная крокодиловая кожа на весну-лето 20221.2 Перфорированная кожа1.3 Мужские сумки1.4 Кожаный пэчворк1.5 Промасленная кожа Весна Лето 20211.6 Лакированная глянцевая кожа на весну-лето 20211.7 Мягкая кожа со сборками на весну-лето 20222 Как ухаживать за кожаными аксессуарами3 РЫНОК КОЖАНЫХ ИЗДЕЛИЙ – РОСТ, ТЕНДЕНЦИИ И ПРОГНОЗЫ (2022–2027 …

Читать далее

Цветок подсолнуха сразу привлекает к себе внимание, благодаря своей яркой и жизнерадостной расцветке. Нарисовать его совсем не сложно, поэтому с этой задачей сможет справиться как взрослый, так и ребенок. Из этого мастер-класса вы узнаете, как поэтапно нарисовать этот прекрасный цветок, для этого нам потребуются: карандаши цветные профессиональные; черная гелевая ручка; карандаш; ластик; бумага. Приготовив все необходимое, можно …

Читать далее

Заколка для волос своими руками (мастер-класс) Как сделать одуванчик из цветной бумаги (мастер-класс) Иногда, даже самую обычную вещь хочется украсить или сделать еще лучше. Так, связав красивый чехол для кружки, мне захотелось поделиться мастер-классом по его изготовлению со всеми. Ведь такую оригинальную кружку и не стыдно подарить, и самой приятно пить. К тому же, вязаная …

Читать далее

Каждый стремится создать в своем доме комфорт и в каждом из нас живет романтик. Благодаря новым световым технологиям можно добиться того, о чем раньше только писали фантасты. Если хотите удивить свою вторую половинку на Новый год, украсьте интерьер и экстерьер своего загородного дома или коттеджа изделиями с подсветкой.  На самом деле ассортимент огромный, изделия, которые …

Читать далее

Испанский язык – второй по распространенности. По этому показателю он уступает лишь китайскому. Неудивительно, что желающих овладеть им становится с каждым годом больше. К тому же, знание испанского языка открывает перспектив и возможностей не меньше, чем все тот же английский. Но, в отличие от многих других языков, испанский достаточно простой. Поэтому сложностей в его изучении …

Читать далее

Страница не найдена – Вместе мастерим

• Контакты

Содержание1 Популярные модели и отзывы1.1 Gorenje WE 62S3 R – высокий класс энергопотребления и эффективная работоспособность.1.2 Gorenje Color W 65Z03R/S – большой выбор программ.1.3 Samsung WD1142XVR – вместительность и сушка1.4 Schaub Lorenz SLW MG5131 – стиль1.5 Стиральная машина ARTEL TE 452 Выводы В 2022 году процент покупок стиральных машин значительно увеличился. Производственные компании выяснили что …

Читать далее

Содержание1 Виды электрических зубных щеток: плюсы и минусы1. 1 Звуковые электрические зубные щетки1.2 Ротационные электрические зубные щетки1.3 Ультразвуковые зубные щетки1.4 3D-чистка2 Какая форма насадок бывает3 Какие батарейки и аккумуляторы ставят в щётки4 Классические электрические щётки: ТОП-3 лучших моделей4.1 1 место: Oral-B PRO 70004.2 2 место: Oral-B PRO 5004.3 3 место: Oral-B Vitality 3D White 3D White5 …

Читать далее

Содержание1 Устройство шуруповерта Интерскол2 Разборка шуруповерта Интерскол3 Поломки в механической части — как устранить3.1 Ремонт редуктора3.2 Ремонт патрона4 Поломки в электрической части — как выявить и устранить4.0.1 Щетки и Электродвигатель4.0.2 Кнопка4.0.3 Зарядное устройство4.1 Ремонт зарядного устройства4.2 Ремонт аккумулятора4.3 Ремонт пусковой кнопки5 Как собрать шуруповерт Интерскол Если вы самостоятельно занимаетесь работами с использованием электроинструмента или строитель …

Читать далее

Содержание1 Функциональные отличия блендера и измельчителя2 Измельчитель: Плюсы и минусы3 Блендер: Плюсы и минусы4 Видео. ТОП 10 ЛУЧШИХ БЛЕНДЕРОВ . Рейтинг 2022 года. Какой выбрать для дома: стационарный или погружной? 5 Что же лучше выбрать: измельчитель или блендер? Сейчас, чтобы удивить своих друзей и близких кулинарным шедевром, много усилий прилагать не нужно. На полках магазина …

Читать далее

Содержание1 Характеристики выбора пряжи2 Топ 5 пряжи для детей3 Хлопок для вязания.4 Пряжа из шерсти.5 Акриловые нитки6 Как правильно позаботиться об одежде из пряжи7 Какая пряжа не подходит для вязания детям Многие женщины любят вязать красивые вещи для своих деток или внуков. Вязание требует очень большое терпение и много времени. Перед вязкой стоит выбрать качественную …

Читать далее

Содержание1 Тренды изделий из кожи на 2022 год1.1 Экзотическая кожа и высококачественная крокодиловая кожа на весну-лето 20221.2 Перфорированная кожа1.3 Мужские сумки1.4 Кожаный пэчворк1.5 Промасленная кожа Весна Лето 20211. 6 Лакированная глянцевая кожа на весну-лето 20211.7 Мягкая кожа со сборками на весну-лето 20222 Как ухаживать за кожаными аксессуарами3 РЫНОК КОЖАНЫХ ИЗДЕЛИЙ – РОСТ, ТЕНДЕНЦИИ И ПРОГНОЗЫ (2022–2027 …

Читать далее

Цветок подсолнуха сразу привлекает к себе внимание, благодаря своей яркой и жизнерадостной расцветке. Нарисовать его совсем не сложно, поэтому с этой задачей сможет справиться как взрослый, так и ребенок. Из этого мастер-класса вы узнаете, как поэтапно нарисовать этот прекрасный цветок, для этого нам потребуются: карандаши цветные профессиональные; черная гелевая ручка; карандаш; ластик; бумага. Приготовив все необходимое, можно …

Читать далее

Заколка для волос своими руками (мастер-класс) Как сделать одуванчик из цветной бумаги (мастер-класс) Иногда, даже самую обычную вещь хочется украсить или сделать еще лучше. Так, связав красивый чехол для кружки, мне захотелось поделиться мастер-классом по его изготовлению со всеми. Ведь такую оригинальную кружку и не стыдно подарить, и самой приятно пить. К тому же, вязаная …

Читать далее

Каждый стремится создать в своем доме комфорт и в каждом из нас живет романтик. Благодаря новым световым технологиям можно добиться того, о чем раньше только писали фантасты. Если хотите удивить свою вторую половинку на Новый год, украсьте интерьер и экстерьер своего загородного дома или коттеджа изделиями с подсветкой.  На самом деле ассортимент огромный, изделия, которые …

Читать далее

Испанский язык – второй по распространенности. По этому показателю он уступает лишь китайскому. Неудивительно, что желающих овладеть им становится с каждым годом больше. К тому же, знание испанского языка открывает перспектив и возможностей не меньше, чем все тот же английский. Но, в отличие от многих других языков, испанский достаточно простой. Поэтому сложностей в его изучении …

Читать далее

Регулятор на радиатор отопления danfoss инструкция.

Термостатические элементы. Как отрегулировать прибор

Установка на радиатор терморегулятора – это возможность снизить затраты на отопление, улучшение микроклимата в доме, а также бережное расходование энергоресурсов земли.

Мотивы могут быть разными, но решение воплощается в жизнь всё чаще.

Многие, выбирая производителя оборудования, останавливаются на компании Danfoss.

И не удивительно, продукцию известного бренда легко встретить на прилавках многих магазинов.

Технология производства их термостатов на основе газонаполненного сильфона запатентована и применяется на собственных заводах компании. Если Вы тоже решили приобрести Danfoss терморегулятор, инструкция по установке и эксплуатации будет кстати.

Цель установки терморегулятора – поддержание, выбранной потребителем, температуры воздуха в доме.

В конструкцию терморегулятора для радиаторов входят два элемента, взаимодополняющие друг друга:

1. Термостат (или термостатический элемент).
2. Клапан терморегулятора Danfoss.

Клапан подключается непосредственно к батарее, а на него устанавливается термостатический элемент.

Основа основ – это термостат. Именно он реагирует на изменение окружающей температуры и влияет на клапан, который перекрывает поток теплоносителя.

Терморегулятор Danfoss

Внутри головки термостата – сильфон (гофрированная камера, способная изменять размеры), заполненный газом. Газ, в зависимости от температуры, меняет своё агрегатное состояние (охлаждённый он конденсируется). Это приводит к изменению объёма и давления в камере. Камера уменьшается в размерах, тянет за собой шток золотника, который открывает в клапане больший просвет для поступления теплоносителя.

При нагревании происходит обратный процесс расширения и перекрытия просвета (принятый стандарт – 2 В°C превышения температуры воздуха над заданной).

Когда на шкале регулятора выставляется комфортная температура, внутри устанавливается определённое сжатие настроечной пружины, которая взаимосвязана с определённым давлением газа.

Данфосс производит сильфоны с газом внутри, а также жидкостные. Последние – более инертны, реагируют на изменение температуры медленнее.

Виды и условные обозначения:

• RTS – сильфон жидкостный;
• RTD-G – газовый сильфон для однотрубной системы, или двухтрубной без насоса;
• RTD-N – газовый сильфон для двухтрубной системы, и систем с циркуляционным насосом.

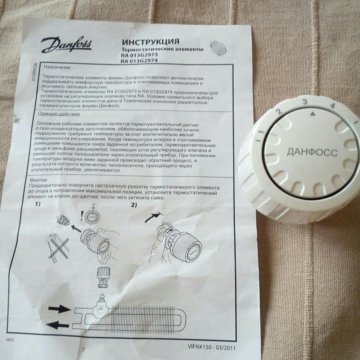

Радиаторный терморегулятор ДАНФОСС RA 2991

Существуют также модификации термоэлементов, в которых:

• Предусмотрена защита от перенастроек случайными лицами (отличный вариант для общественных заведений и детских комнат).
• Есть выносной термодатчик, соединённый двухметровой капиллярной трубочкой, который можно установить подальше от радиатора, заглублённого в нишу или заставленного мебелью, что даёт более точный результат измерений.
• С диапазоном температур, чуть меньшим, чем у обычных датчиков, для интеграции в систему, где производится оплата по нормативам.

Добыча электричество из земли интересует многих людей. – как получить своими руками, читайте в статье.

Формулы и примеры расчета вентиляции производственных помещений вы найдете .

С отзывами об эффективности электрических конвекторов отопления вы можете ознакомиться .

Система обогрева полов

Терморегуляторы используются и для системы обогрева полов. Терморегулятор для тёплых полов просто необходим!

Ведь загоняя жидкость в контур пола, нужно понизить её температуру с 60 – 90 В°C, до комфортных 35 – 40 В° C (при этом поверхность самого пола будет около 25 В°C).

Расходомеры бессильны, если скачет давление в системе, если воздух нагревается, например, от солнца, да и если жильцы хотят сэкономить на отоплении во время своего отсутствия.

Термомеханический регулятор лучше применять для небольших комнат, около 10 м2.

Для больших площадей используют комнатные терморегуляторы с датчиками температуры тёплого пола.

Монтаж термостатического элемента

В первую очередь монтируется клапан на радиатор. Для этого перекрывается подача теплоносителя.

1. На подающей трубе делается разметка. Участок, который нужно будет выпилить, должен по длине соответствовать размеру корпуса клапана минус резьбовые соединения.
2. Разрезается труба отопления, выпиливается лишний отрезок.
3. При помощи лерки, или плашки, на внешней стороне отрезанной трубы делается резьба.
4. Соединение обрабатывается сантехнической пастой и фум-лентой.
5. На получившуюся резьбу накручивается корпус клапана.
6. Так как трубу крутить нельзя, с противоположной стороны клапана скручивается накидная гайка-американка, а затем вворачивается (шестигранным ключом) в сгон радиатора.
7. Корпус прибора вворачивается в его же накидную гайку через резиновую шайбу. Это соединение не нужно как-то герметизировать, главное, чтобы оно было чистым.
8. После того, как клапан установлен на радиатор, с него снимается защитный колпачок (расположен перпендикулярно трубе).

На термоголовке выставляется максимальное значение температуры, после чего, она одевается на клапан с нажатием (до щелчка).

Монтаж датчика

Как уже говорилось, выносной датчик нужен, если батарея встроена в стену или чем-то закрыта (мебель, экран, плотные шторы).

В одном корпусе этого элемента совмещён датчик и настроечный узел.

1. Располагать прибор лучше всего на открытом (но без сквозняков) участке стены, на высоте около 1,4 м. от пола. Избегать нужно мест вблизи приборов, которые могут сильно изменять температуру среды – кондиционеров, кухонных плит и т. д.
2. В комплекте прибора имеется небольшая монтажная панель, которая закрепляется на выбранное место при помощи пары саморезов.
3. Внутри датчика смотана капиллярная труба. Её вытягивают на нужную длину, чтобы прибор дотягивался до закреплённой планки.
4. Капиллярная трубка аккуратно фиксируется на обратной стороне клапана.
5. Датчик помещается на планку путём простого защёлкивания.

Микроклимат в доме и влажность воздуха – два неразрывно связанных понятия. для дома и здоровья, об этом читайте в статье.

Какой утеплитель для теплого пола выбрать, читайте . А также вы найдете общую информацию об укладке утеплителей.

Установка ограничения

В основе работы терморегуляторов – физические законы. А потому, нужно помнить, что условия, в которых находится прибор, могут вносить некоторые корректировки (например, удалённость от источника тепла). Существуют ориентировочные таблицы соответствия шкалы регулятора и температуры, которые можно брать за ориентир, при установке. Однако после основной настройки нужно будет «понять» свой терморегулятор.

Для этого:

1. Выставляют температуру на рукоятке с метками.
2. Через час проводят контрольные замеры комнатным термометром в нескольких точках помещения.
3. Если температура больше или меньше, проводится корректировка показаний на рукоятке.

Зона пропорциональности – 2 °C. Если выставить температуру 20°, то прибор будет удерживать показатели в пределах от 20 до 22 °C.

Датчик после установки на радиатор

Два штифта, которые входят в комплект датчика помогут выставить ограничения минимального и максимального положения термоэлемента.

Находятся они в нижней части прибора:

1. Чтобы выставить ограничение на отметке, например «3», нужно вытащить ограничитель и установить показания датчика на отметке «3». Затем штифт вставляют в то отверстие, которое в этом положении оказывается под значком ромба.
2. Таким же образом выставляется второй ограничительный порог. Рукоятка поворачивается на нужный показатель, только штифт вставляется в отверстие, оказавшееся под значком треугольника.

Можно заблокировать регулятор на определённой температуре (защитит от нечаянного сбоя или детских шалостей).

Для этого:

1. Вынимаются оба штифта.
2. Рукоятка ставится на желаемый показатель.
3. В этом положении, первый штифт вставляется в отверстие, расположенное под ромбом.
4. Второй штифт – в отверстие под треугольником.

Терморегуляторы Данфосс имеют множество положительных отзывов. Это очень простой в использовании прибор, не требующий никакого внимания после первичного монтажа и настройки. Зато результатом будет более комфортная температура в квартире, а также в ряде случаев, существенная экономия бюджетных средств.

Видео на тему

Терморегулятор Danfoss — устройство, которое широко используется в различных домашних, а также промышленных отопительных системах. Такие образцы отличаются высоким качеством, точностью и удобством в работе.

Давайте изучим их особенности более подробно, чтобы у вас также была возможность использовать эти совершенные механизмы и для ваших систем.

Описание и назначение

Регулятор Danfoss – прибор, который используется для регулировки температуры воздуха в помещении. Такой прибор может быть использован в различных системах отопления , в том числе, в таких, где термоносителем выступает вода.

Регулятор позволяет вручную контролировать работу такой системы, экономно расходовать тепло, а также включать и выключать работу всего отопления. Применяется терморегулятор как в домашних сетях, так и в закрытых экосистемах типа теплиц, либо же на производствах. Также он используется для работы холодильников, кондиционеров и других систем, в которых важно соблюдать температурный режим.

1.1 Устройство терморегуляторов Данфосс

Регулятор Danfoss, независимо от его конструкции. Он представляет собой небольшую камеру наполненную газом или же жидкостью. Эта жидкость или газ при воздействии температуры расширяется, давит на запорный клапан , ввиду чего прекращается поток отопительной жидкости в радиатор, за счет чего система повышает температуру.

При охлаждении же комнаты жидкость сжимается и происходит обратная реакция. Такая система работы справедлива для всех типов радиатора , в том числе, изделий для холодильников. По данному принципу работают практически все изделия данного производителя, включая Danfoss RTD и линейки Danfoss RA, а также многие другие.

2 Модельный ряд терморегуляторов Danfoss

Предприятие Danfoss имеет достаточно широкий ряд терморегуляторов. В настоящее время в числе его продукции такие разновидности приборов:

• терморегуляторы для дизайн регуляторов модельного ряда 013G4001- 013G4009. Применимы для полотенцесушителей, а также различных участков сетей отопления. Выпускаются в версиях для право- и левосторонней установки;

• Danfoss RTD 3640 – разновидность моделей для систем отопления. Предназначены для двухтрубной стандартной системы. Имеют RTD функцию защиты от промерзания на зиму. Данная разновидность подходит для домашних, промышленных систем отопления, но не для холодильников. Имеет всего 4 деления, обозначенные как арабскими, так и римскими цифрами;

• модели RAX с жидкостным наполнителем. Данная серия также предназначена для полотенцесушителей и дизайн-радиаторов. Модель применима для большинства современных версий дизайн-радиаторов, имеет деления как с арабскими, так и с римскими цифрами;

Все представленные версии терморегуляторов сопровождаются целыми сериями специальных аксессуаров, упрощающих их монтаж, а также дальнейшее применение.

Практически все терморегуляторы, выпущенные в данной серии, представляются в трех различных вариантах: золотистом, белом, серебристом. Вы можете подобрать тот тип, который соответствует вашей системе, клапан и температурная шакала работают у них практически одинаково.

2.1 Как установить терморегулятор Данфосс?

Регулятор Danfoss монтируют непосредственно на горячем патрубке подающем вашей системы теплоснабжения. Установка любой модели, включая RTD 3640, RA, не сложна. Работать в данном случае придётся вам так:

1. Отключаем систему от общих мощностей, отрезаем трубу нужного размера под установку терморегулятора. Без этого шага установка не проводится.
2. На имеющемся патрубке делаем с помощью специальных приборов резьбу, на которую будет установлен терморегулятор.
3. Обрабатываем участок сантехнической пастой, а уже на него крепим корпус клапана RTD 3640, RA или любого другого.
4. Подсоединяем сам прибор к клапану, затянув шайбой соединение. Дополнительная герметизация тут не нужна.
5. Снимаем предохранитель, выстраиваем терморегулятор на максимальное значение 5, затем надеваем на него колпачок со шкалой. Его важно установить до щелчка для максимально плотного и качественного прилегания.
6. Еще раз проверяем герметизацию системы, после чего может подключать ее обратно к общей системе снабжения. Пусть клапан один раз откроется и закроется, и вы будете уверены, что оборудование работает корректно.

Установка RTD, RA или другой модели завершена. Теперь можно свободно пользоваться прибором.

2.2 Как настроить терморегулятор Данфосс?

Настройка такого прибора как регулятор RTD, RA Данфосс достаточно проста и доступна для всех пользователей. Дабы ее осуществить, вам нужно изучить имеющуюся в торце прибора температурную шкалу (она может несколько отличаться в зависимости от того, какую именно версию вы используете). Затем выставить на ней интересующую вас температуру, просто передвинув указатель на приборе н нужный вам параметр.

Также вы можете выбрать промежуточные значения, если они вас устроят. Уже через несколько минут клапан перестроиться в нужное положение, и температура в квартире придет к нужному параметру, и вы сможет наслаждаться максимально для вас комфортным микроклиматом. Аналогично регулируется клапан и у моделей для холодильников.

2.3 Терморегулятор Danfoss и его виды (видео)

Расходы на отопление и вентиляцию в среднем составляют 30-50% семейного бюджета. И проблема не в самой функции, но в некачественном расходовании энергии. Удобное решение предложила компания Danfoss – терморегулятор для контроля температуры в доме и работы отопительной системы. Этот девайс можно применять в комбинации практически со всеми котлами, включая отопительные устройства с жидким теплоносителем.

Используется термоголовка дома, в квартире, производственных помещениях, складах, закрытых теплицах и оранжереях, словом, везде, где требуется относительно постоянный температурный режим. Причем это касается не только отопления, но и кондиционирования. Так, термоголовка одинаково успешно взаимодействует с кондиционерами, холодильным оборудованием и другими агрегатами, отвечающими за температуру.

Конструктивные особенности

Главное предназначение терморегулятора Danfoss заключается в долговременном поддерживании выбранного пользователем температурного режима. Конструкция прибора включает две основных детали:

• термостатический элемент или как его еще именуют – термостат;
• клапан.

На батарею сначала монтируется клапан и только уже на него устанавливается термостат. Именно второй элемент является главным в конструкции устройства. Он отлеживает температуру окружающей среды, после чего подает необходимый сигнал клапану, который в свою очередь открывает или прикрывает поток теплоносителя.

Во внутренней области терморегулятора Данфосс имеется сильфон – гофрированная емкость, заполненная газом или жидкостью. При воздействии температуры наполнитель начинает менять размеры и надавливать на запорный клапан. При перекрытии потока теплоносителя в отопительных агрегатах начинает повышаться температурный показатель.

Если же комната сильно охладилась, наполнитель сжимается и образуется обратная реакция – камера подтягивает за собой шток золотника, который в свою очередь приоткрывает в клапанном элементе зазор для поступления теплоносителя.

Компания выпускает две разновидности терморегулятора – на газу и жидкости. Но второй вариант считается более инертным, он существенно медленнее подает сигнал на смену температурного режима.

Разновидности и условные обозначения аппаратов

Вид наполнителя и назначение определяется следующей аббревиатурой:

• RTS – жидкостный сильфон

• RTD-G – газовый прибор для однотрубной или двухтрубной системы, в которой отсутствует насос

• RTD-N – газовое устройство для однотрубной, двухтрубной насосной системы

В некоторых моделях помимо основной функции имеется ряд дополнительных опций. Например, программа защиты от вмешательства в установленные настройки случайными лицами. Опция будет удобной для установки в общественных заведениях или детских учреждениях. Количество режимов и разновидности функций различаются зависимо от выбранной модификации.

Модельный ряд приборов

Компания выпускает достаточно широкий модельный ряд регуляторов температуры отопления Danfoss.

Наиболее востребованными вариациями считаются:

1. Danfoss RDT маркировки 3640 – аппарат предназначен к применению на отопительных системах двухтрубного стандартного типа. Он оснащен опцией RTD, исключающей промерзание магистрали в холодное время года. Используется в бытовых, промышленных условиях. Обладает четырьмя делениями с обозначениями в виде римских цифр.
2. Регулятор Danfoss RAX – жидкостный вид приборов, который применяется для установки на радиаторы дизайнерского типа или на полотенцесушители. Обладает привлекательными внешними параметрами и минималистичным стилем. На корпусе присутствуют только деления с римскими или арабскими цифрами.
3. Living ECO с функцией отслеживания микроклимата в доме. Это усовершенствованная серия, которая успешно применяется в коммерческих учреждениях и жилых зданиях. Особенность терморегулятора для радиатора отопления в том, что он имеет жидкокристаллический экран, сообщающий всю необходимую информацию о теплоносителе. Также на корпусе присутствует три основных клавиши настройки режимов.
4. Газовый прибор Danfoss RA-299 с автоматизированным контролем температуры выпускается в нескольких цветовых решениях. Он быстро реагирует на перемену температуры. Применяется исключительно для оснащения традиционных отопительных систем.
5. 013 G4 001-013 G4 009 – многофункциональные серии аппаратов, подходящие как для полотенцесушителей, так и для разнообразных участков отопительного устройства. Бывают лево- и правостороннего типа.

Каждый из представленных вариантов комплектуется деталями, упрощающими крепление прибора и его последующее применение.

ВИДЕО: Обзор термостатических комплектов Danfoss

Монтаж термоголовки

Терморегулятор Danfoss устанавливают непосредственно на «горячей» трубе, которая подает теплоноситель в бытовую отопительную систему. Монтажные работы не имеют каких-либо сложностей, даже если дело касается дизайнерских вариаций, принцип установки у всех одинаков.

Необходимо следовать следующим этапам работы:

1. Осуществите разметку на подающем патрубке для определения области, которую необходимо срезать. При этом учитывайте габариты корпуса клапана и отнимите резьбовой элемент, который будет входить непосредственно в трубу.
2. Отключите отопление и спустите воду, чтобы в процессе работы не затопить дом.
3. По отметкам срежьте ненужный участок трубы и на внешней части среза сделайте резьбу при помощи плашки.
4. Соединительную часть обработайте специальной сантехнической пастой любого производителя и фумкой.
5. На резьбу, которую сделали плашкой, накрутите клапанный элемент, после чего хорошо затяните шайбой. Дополнительно герметизировать область стыка уже не потребуется, данного соединения будет достаточно для того, чтобы труба не подтекала.
6. Уберите предохранитель, установите на терморегуляторе максимальный показатель «5» и сверху наденьте корпус со шкалой. Колпачок надевается до упора, определяющим сигналом послужи звонкий щелчок, он свидетельствует о плотном контакте деталей.
7. Проверьте все соединения и подключите тепловое устройство обратно к общей отопительной системе.

Проконтролируйте функционирование регулятора Данфос до первого открывания и закрывания клапанного устройства. Если установка была осуществлена по правилам, проблем возникнуть не должно.

Как отрегулировать прибор

Хоть все модификации терморегуляторов Danfoss и имеют отличия по внешним параметрам, техническим характеристикам, настройка устройств проделывается одинаковым методом. Чтобы ее осуществить потребуется обратиться к инструкции по эксплуатации и изучить обозначения режимов, указанных на корпусе устройства. Показатели могут иметь отличия, зависимо от того, какая именно применяется модель.

Далее установите на аппарате нужный температурный режим. Для этого передвиньте крутящий элемент на необходимый режим. В случае если был установлен аппарат с кнопочным управлением, все манипуляции осуществляются методом нажатия на клавиши «прибавить» или «убавить» температуру.

Также можно выбрать промежуточный параметр, если он больше подходит для создания определенного микроклимата в доме. Через несколько минут система отопления подстроится под выбранные значения и будет воспроизводить обогрев помещения до момента получения нужного микроклимата. Аналогичным способом настраивается клапан и для холодильных агрегатов.

ВИДЕО: Как правильно установить термоголовку на радиатор

Популярным брендом, под которым выпускаются терморегуляторы, является Danfoss. Изделия этой компании можно встретить практически во всех магазинах.

Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приходите в один из магазинов в вашем городе. Доставка по всей территории РФ и стран СНГ.

Производственная технология на основе газонаполненного сильфона имеет патент и используется на своих же заводах компании. Если вы склоняетесь к покупке терморегулятора Данфосс, то обязательно прочтите инструкцию к эксплуатации.

Про регуляторы Danfoss

Зачем устанавливают терморегулятор? Для поддержания определённой температуры воздуха в помещениях.

Состоит изделие из двух частей, которые дополняют друг друга:

1. Термостат .
2. Терморегулирующий клапан.

Клапан терморегулятора Danfoss подключают прямо к радиатору, а на него уже монтируют термостат.

Главное – это термостатический элемент, который улавливает температурные изменения и подаёт сигнал клапану, перекрывающему поток теплового носителя.

Внутри термоголовки – сильфон (гофрированная камера, которая может менять размеры) с газом. Газ при определённой температуре меняет своё состояние (при охлаждении конденсируется). Это влияет на изменение объема и давления в камере, которая становится меньше в размерах и тянет за собой шток золотника, открывающего в свою очередь в клапане просвет для циркуляции теплового носителя.

Когда происходит нагрев, запускается обратный процесс расширения и просвет перекрывается (стандартом считается 2 В °C превышения температурного показателя над указанным).

При выставлении на шкале прибора оптимального градуса, внутри появляется определенное сжатие настроечной пружины, что связана с конкретным газовым давлением.

Danfoss выпускает газовые сильфоны и жидкостные (более инертные, медленнее реагируют на температурные колебания).

Виды и условные обозначения

Аббревиатуры, по которым различают терморегуляторы отопления Данфосс, означают вид наполнителя и назначение прибора:

• RTS – это жидкостный сильфон;
• RTD-G – работающий от газа, подходит для одно- и двухтрубной системы без насоса;
• RTD-N – газовый прибор для одно- и двухтрубной системы насосов.

Сервисный термостатический элемент Danfoss RTR/RTD со встроенным температурным датчиком

Есть модификации, выполняющие не только свои главные функции, но и много дополнительных. Допустим, опция защиты от перенастройки установленных показателей. Это удобно, когда в помещении постоянно находятся дети. Число режимов и разнообразие функций в каждой модели индивидуально.

Популярные модели терморегуляторов Данфосс

В ассортиментном ряду компании множество различных терморегуляторов Данфосс для батарей. Популярностью пользуются следующие:

1. Регулятор RTD маркировки 3640. Он используется на системах отопления 2-трубного классического типа. Оснащён опцией, которая препятствует замерзанию магистрали в прохладное время. Терморегулятор Danfoss RTD применяется в бытовых и промышленных условиях, имеет четыре деления с отметками в виде римских цифр.
2. Обозначение RАХ , как правило, у изделий с жидкостью, что используются для монтажа на необычных батареях либо на полотенцесушителях. Внешне очень привлекательны и хорошо вписываются в дизайн. Корпус имеет лишь деления с римскими и арабскими цифрами.
3. Терморегулятор Danfoss RА-299 работает от газа, имеет автоконтроль температурного режима, производится в разных цветах. Оперативно реагирует на температурные колебания. Используется только для установки на классических системах отопления.
4. Прибор Living ECO имеет опцию контроля микроклимата в помещении. Его смело устанавливают в различных административных зданиях и жилых домах. Отличается изделие наличием ЖК-экрана, который выводит все необходимые данные о тепловом носителе. Кроме этого, корпус имеет при главных кнопки режимной настройки.
5. Также существуют серии со множеством функций, они подходят и для полотенцесушителей, и для разных участков оборудования под отопление. Могут быть право- и левостороннего типа.

Терморегулятор Danfoss Living Connect

Все терморегуляторы Данфосс для радиаторов отопления имеют в комплекте детали, которые упрощают крепление устройства и его будущее использование.

Установка термоголовки Danfoss

Прибор монтируют именно на трубе контура горячего водоснабжения. Установка не подразумевает ничего сложного, даже в случае с дизайнерскими вариантами, монтаж происходит по одному принципу. Работа осуществляется поэтапно:

1. Делается разметка на патрубке подачи для обозначения области, что потребуется срезать. Стоит учитывать размеры корпуса клапана. Отнимается резьбовый элемент, что будет входить прямо в трубу.
2. Отключается отопление и спускается жидкость, для исключения потопа в доме.
3. По отметкам срезается лишний участок трубы, а на внешней части среза делается резьба плашкой.
4. Стык обрабатывается специальной пастой для сантехнических работ (производитель не важен).
5. На резьбу, выполненную плашкой, накручивается клапан и крепко затягивается шайбой. Дополнительно закреплять соединение для герметичности не требуется. Выполненных действий достаточно для надёжного стыка.
6. Убирается предохранитель, устанавливается на регуляторе максимальный показатель «пять» и сверху надевается корпус со шкалой.
7. Проверяются все стыки и подключается тепловой прибор ко всей системе отопления.

Если подключение терморегулятора Danfoss было произведено правильно, то появиться проблем не должно. Стоит проконтролировать работу прибора до первого открывания и закрывания клапана.

Настройка терморегулятора

Все приборы производителя отличаются внешне и по теххарактеристикам, однако всё же их настройка производится одинаково. Для её осуществления необходимо заглянуть в инструкцию к эксплуатации и ознакомиться с обозначением режимов, что указаны на корпусе прибора. Показатели могут отличаться, всё зависит от модели.

Далее для регулировки терморегулятора Danfoss поставьте на нём необходимую температуру. Это можно сделать при помощи передвижения крутящего элемента в определённую сторону. Если вы установили прибор с кнопками, всё, что вам нужно, это нажать на «плюс» или «минус».

Возможно указать промежуточные значения, когда они наилучшим образом подходят для того, чтобы создать определённый температурный режим в помещении. Пройдёт пару минут, и отопительная система успеет подстроиться под указанные параметры и будет греть, пока не получится оптимальный микроклимат. Также происходит настройка и для холодильного оборудования.

Работа регулятора в системе тёплого пола

Терморегулятор тёплого пола Danfoss – важная вещь для всей системы отопления. На приборе лежит ответственная функция по регулировке температуры до комфортных 25 °C.

Расходомеры не помогут, если давление нестабильно, воздух нагревается, допустим, солнечными лучами, а жильцы стремятся сэкономить на обогреве в то время, как их нет дома.

Механический регулятор специалисты советуют ставить в маленьких комнатах примерно на 10 м².

В больших помещениях применяют комнатные терморегуляторы Данфосс с температурными датчиками теплого пола.

Термостатическая головка Danfoss заслуженно имеет много положительных отзывов. Это простой в эксплуатации элемент, который не требует особого внимания со стороны владельца после установки и регулировки. В итоге в доме обеспечивается благоприятный микроклимат, а в некоторых случаях и ощутимая экономия денежных средств.

Иногда возникает необходимость подстроить температуру в каждом конкретном помещении. Сделать это можно установив терморегулятор для радиатора отопления. Это небольшое устройство, которое регулирует теплоотдачу батареи отопления. Использоваться может со всеми типами радиаторов, кроме чугунных. Один важный момент — прибор может понизить исходную температуру, но если не хватает мощности отопления, повысить он ее не может.

Конструкция терморегуляторов для радиаторов отопления

Терморегулятор для радиатора отопления состоит из двух частей — клапана (термоклапана) и термостатической головки (термостатического элемента, регулятора температуры). Выпускаются эти изделия под разные размеры труб и разные виды систем отопления. Термостатическая головка съемная, на один и тот же клапан можно ставить регуляторы разных типов и даже разных производителей — посадочное место стандартизовано.

Терморегулятор для радиатора отопления состоит из двух частей — специального вентиля (клапана) и термостатической головки (регулятора)

И клапана и регуляторы есть разные, так что перед тем как установить терморегулятор для радиатора отопления придется хоть немного ознакомиться с его строением, функциями и видами.

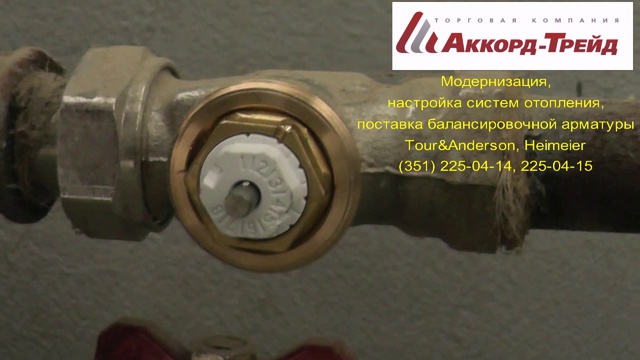

Термоклапан — строение, назначение, виды

Клапан в терморегуляторе по строению очень похож на обычный вентиль. Имеется седло и запорный конус, который открывает/закрывает просвет для протекания теплоносителя. Температура радиатора отопления регулируется именно таким образом: количеством проходящего через радиатор теплоносителя.

На однотрубную и двухтрубную разводку клапана ставят разные. Гидравлическое сопротивление вентиля на однотрубную систему намного ниже (как минимум, в два раза) — только так можно ее сбалансировать. Перепутать вентили нельзя — греть не будет. Для систем с естественной циркуляцией подходят вентили для однотрубных систем. При их установке гидравлическое сопротивление, кончено, возрастает, но работать система сможет.

На каждом клапане есть стрелка, указывающая движение теплоносителя. При монтаже его устанавливают так, чтобы направление потока совпадало со стрелкой.

Из каких материалов

Изготавливают корпус вентиля из стойких к коррозии металлов, часто дополнительно покрывают защитным слоем (никелируют или хромируют). Есть клапана из:

Понятное дело, что нержавейка — лучший вариант. Она химически нейтральна, не корродирует, не вступает в реакции с другими металлами. Но стоимость таких клапанов велика, найти их сложно. Бронзовые и латунные вентили примерно одинаковы по сроку службы. Что в этом случае важно — это качество сплава, а за ним тщательно следят известные производители. Доверять или нет неизвестным — вопрос спорный, но есть один момент, который лучше отследить. На корпусе обязательно должна присутствовать стрелка, указывающая направление потока. Если ее нет — перед вами совсем дешевое изделие, которое лучше не покупать.

По способу исполнения

Так как радиаторы устанавливаются разными способами, клапана делают прямыми (проходными) и угловыми. Выбираете тот тип, который в вашу систему станет лучше.

Название/фирма	Для какой системы	Ду, мм	Материал корпуса	Рабочее давление	Цена
Данфос, угловой RA-G с возможностью настройкой	однотрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	25-32 $
Данфос, прямой RA-G с возможностью настройкой	однотрубной	20 мм, 25 мм	Никелированная латунь	10 Бар	32 – 45 $
Данфос, угловой RA-N с возможностью настройкой	двухтрубной	15 мм, 20 мм. 25 мм	Никелированная латунь	10 Бар	30 – 40 $
Данфос, прямой RA-N с возможностью настройкой	двухтрубной	15 мм, 20 мм. 25 мм	Никелированная латунь	10 Бар	20 – 50 $
	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	8-15 $
BROEN , прямой с фиксированной настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	8-15 $
	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	10-17 $
BROEN ,угловой с возможностью настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	10-17 $
BROEN , прямой с фиксированной настройкой	однотрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	19-23 $
BROEN , угловой с фиксированной настройкой	однотрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	19-22 $
OVENTROP , осевой		1/2″	Никелированная латунь, покрытая эмалью	10 Бар	140 $

Термостатические головки

Термостатические элементы на терморегуляторы отопления есть трех типов — ручные, механические и электронные. Все они выполняют одни и те же функции, но по-разному, предоставляют разный уровень комфорта, имеют разные возможности.

Ручные

Ручные термостатические головки работают как обычный кран — поворачиваете регулятор в ту или другую сторону, пропуская большее или меньшее количество теплоносителя. Самые дешевые и самые надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу надо вручную крутить вентиль.

Ручная термоголовка — самый простой и надежный вариант

Данные устройства совсем недороги, их можно поставить на входе и на выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.

Механические

Более сложное устройство, которое поддерживает заданную температуру в автоматическом режиме. Основа термостатической головки этого типа — сильфон. Это небольшой эластичный цилиндр, который заполнен температурным агентом. Температурный агент — это газ или жидкость, которые имеют большой коэффициент расширения — при нагревании они сильно увеличиваются в объеме.

Сильфон подпирает шток, перекрывающий проходное сечение клапана. Пока вещество в сильфоне не нагрелось, шток поднят. По мере повышения температуры, цилиндр начинает увеличиваться в размерах (расширяется газ или жидкость), он давит на шток, который все больше перекрывая проходное сечение. Через радиатор проходит все меньше теплоносителя, он понемногу остывает. Остывает и вещество в сильфоне, из-за чего цилиндр уменьшается в размерах, шток поднимается, теплоносителя через радиатор проходит больше, он начинает немного разогреваться. Далее цикл повторяется.

Газовый или жидкостный

При наличии такого устройства температура в помещении довольно поддерживается точно +- 1°C, но вообще дельта зависит от того, насколько инертным является вещество в сильфоне. Он заполняться может каким-то газом или жидкостью. Газы быстрее реагируют на изменения температуры, но технологически их производить сложнее.

Жидкостный или газовый сильфон — особой разницы нет

Жидкости чуть медленнее изменяют объемы, но их производить проще. В целом, разница в точности поддержания температуры — порядка полу градуса, что заметить практически невозможно. В результате большая часть представленных терморегуляторов для радиаторов отопления оснащена термоголовками с жидкостными сильфонами.

Устанавливаться механическая термостатическая головка должна так, чтобы она была направлена в комнату. Так измеряется температура точнее. Так как имеют они довольно приличные размеры, такой способ установки возможен не всегда. Для этих случаев можно поставить терморегулятор для радиатора отопления с выносным датчиком. Температурный датчик соединяется с головкой при помощи капиллярной трубки. Расположить его можно в любой точке, в который вы предпочитаете измерять температуру воздуха.

Все изменения теплоотдачи радиатора будут происходить в зависимости от температуры воздуха в комнате. Единственный минус такого решения — высокая стоимость таких моделей. Но температура поддерживается точнее.

Название/фирма	Диапазон настроек	Диапазон рабочих температур	Тип управления	Функции/назначение	Тип соединения	Цена
Danfoss living eco	от 6°C до 28°C	от 0°C до 40°C	Электронный	Программируемый	RA И M30X1,5	70$
Danfoss RA 2994 с газовым сильфоном	от 6°C до 26°C	от 0°C до 40°C	Механический	Для любых радиаторов	клипсовое	20$
Danfoss RAW-K с жидкостным сльфоном	от 8°C до 28°C	от 0°C до 40°C	Механический	Для стальных панельных радиаторов	M30x1,5	20$
Danfoss RAX с жидкостным сльфоном	от 8°C до 28°C	от 0°C до 40°C	Механический	Для дизайн-радиаторов белый, черный, хромирванный	M30x1,5	25$
HERZ H 1 7260 98 с жидкостным сльфоном	от 6°C до 28°C		Механический		М 30 х 1,5	11$
Oventrop “Uni XH” с жидкостным сльфоном	от 7°C до 28°C		Механический	с нулевой отметкой	М 30 х 1,5	18$
Oventrop “Uni CH” с жидкостным сльфоном	от 7°C до 28°C		Механический	без нулевой отметкой	М 30 х 1,5	20$

Электронные

По размерам электронный терморегулятор для радиатора отопления еще больше. Термостатический элемент еще больше. В нем кроме электронной начинки устанавливаются еще и две батарейки.

Движением штока в клапане в этом случае управляет микропроцессор. Данные модели имеют довольно большой набор дополнительных функций. Например, возможность по часам выставлять температуру в помещении. Как это модно использовать? Врачи давно доказали, что спать лучше в прохладном помещении. Потому на ночь можно запрограммировать температуру пониже, а к утру, когда придет время просыпаться, ее можно выставить выше. Удобно.

Недостаток этих моделей — большой размер, необходимость следить за разрядом батарей (хватает на несколько лет эксплуатации) и высокая цена.

Как правильно установить

Ставят терморегулятор для радиатора отопления на входе или на выходе отопительного прибора — разницы нет, работают с одинаковым успехом в обоих положениях. Как выбрать место, где установить?

По рекомендуемой высоте установки. Такой пункт есть в технических характеристиках. Каждое устройство проходит на заводе настройку — их калибруют под контроль температуры на определенной высоте и обычно это — верхний коллектор радиатора. В таком случае теплорегулятор установлен на высоте 60-80 см, его удобно при необходимости регулировать вручную.

Если у вас нижнее седельное подключение (трубы подходят только снизу), есть три варианта — искать устройство с возможностью установки внизу, поставить модель с выносным датчиком или перенастроить термоголовку. Процедура несложная, описание должно быть в паспорте. Всего-то и нужно, что иметь термометр и покрутить в определенные моменты головку в одну, потом в другую сторону.

Установка стандартная — на фум-ленту или льняную подмотку с упаковочной пастой

Сам процесс установки стандартный. На клапане имеется резьба. Под нее подбираются соответствующие фитинги или на металлической трубе нарезается ответная резьба.

Один важный момент, о котором должны помнить те, кто хочет поставить терморегулятор для радиатора отопления в многоквартирных домах. Если у вас однотрубная разводка, их можно установить только при наличии байпаса — участка трубы, который стоит перед батареей и соединяет две трубы между собой.

В противном случае вы регулировать будете весь стояк, что точно не понравится вашим соседям. За такое нарушение могут выписать очень даже солидный штраф. Потому, лучше поставить байпас (если нет).

Как отрегулировать (перенастроить)

Все терморегуляторы проходят на заводе настройку. Но установки у них стандартные и могут не совпадать с вашими желаемыми параметрами. Если вас что-то не устраивает в работе — хотите, чтобы было теплее/холоднее, можно терморегулятор для радиатора отопления перенастроить. Делать это надо при работающем отоплении. Понадобиться термометр. Его вешаете в той точке, где будете контролировать состояние атмосферы.

• Закрываете двери, ставите головку термостата в крайнее левое положение — полностью открыто. Температура в помещении начнет повышаться. Когда она станет на 5-6 градусов выше желаемой вами, поворачиваете регулятор до упора вправо.
• Радиатор начинает остывать. Когда температура упадет до того значения, которое вы считаете комфортным, начинаете медленно поворачивать регулятор вправо и прислушиваться. Когда услышите, что теплоноситель зашумел, а радиатор начал прогреваться, останавливайтесь. Запомните какая цифра выставлена на рукоятке. Ее и надо будет выставлять для достижения требуемой температуры.

Отрегулировать терморегулятор для батареи отопления совсем несложно. И повторять это действие можно несколько раз, меняя настройки.

Клапана на отопление данфосс регулировка

Рейтинг статьи

Загрузка…

Обзор терморегуляторов от Danfoss

Терморегулятор Danfoss — устройство, которое широко используется в различных домашних, а также промышленных отопительных системах. Такие образцы отличаются высоким качеством, точностью и удобством в работе.

Давайте изучим их особенности более подробно, чтобы у вас также была возможность использовать эти совершенные механизмы и для ваших систем.

1 Описание и назначение

Регулятор Danfoss – прибор, который используется для регулировки температуры воздуха в помещении. Такой прибор может быть использован в различных системах отопления, в том числе, в таких, где термоносителем выступает вода.

Регулятор позволяет вручную контролировать работу такой системы, экономно расходовать тепло, а также включать и выключать работу всего отопления. Применяется терморегулятор как в домашних сетях, так и в закрытых экосистемах типа теплиц, либо же на производствах. Также он используется для работы холодильников, кондиционеров и других систем, в которых важно соблюдать температурный режим.

1.1 Устройство терморегуляторов Данфосс

Регулятор Danfoss, независимо от его конструкции. Он представляет собой небольшую камеру наполненную газом или же жидкостью. Эта жидкость или газ при воздействии температуры расширяется, давит на запорный клапан, ввиду чего прекращается поток отопительной жидкости в радиатор, за счет чего система повышает температуру.

При охлаждении же комнаты жидкость сжимается и происходит обратная реакция. Такая система работы справедлива для всех типов радиатора, в том числе, изделий для холодильников. По данному принципу работают практически все изделия данного производителя, включая Danfoss RTD и линейки Danfoss RA, а также многие другие.

2 Модельный ряд терморегуляторов Danfoss

Предприятие Danfoss имеет достаточно широкий ряд терморегуляторов. В настоящее время в числе его продукции такие разновидности приборов:

• терморегуляторы для дизайн регуляторов модельного ряда 013G4001- 013G4009. Применимы для полотенцесушителей, а также различных участков сетей отопления. Выпускаются в версиях для право- и левосторонней установки;

Терморегулятор Danfoss 013G4001- 013G4009

• Danfoss RTD 3640 – разновидность моделей для систем отопления. Предназначены для двухтрубной стандартной системы. Имеют RTD функцию защиты от промерзания на зиму. Данная разновидность подходит для домашних, промышленных систем отопления, но не для холодильников. Имеет всего 4 деления, обозначенные как арабскими, так и римскими цифрами;

Терморегулятор Danfoss RTD 3640

• модели RAX с жидкостным наполнителем. Данная серия также предназначена для полотенцесушителей и дизайн-радиаторов. Модель применима для большинства современных версий дизайн-радиаторов, имеет деления как с арабскими, так и с римскими цифрами;

Терморегултор Danfoss RAX

регулятор Living Eco с электронной системой контроля климата в помещении. Является наиболее совершенной версией, применяемой сегодня как в коммерческих зданиях, так и в жилых домах. В отличие от многих других версий прибора, эта имеет ЖКТ дисплей, на котором отображается температура в помещении, а также всего три кнопки, посредством которых легче контролировать выполнение той или иной программы, заданной пользователем. Экран, нужно отметить, отображает заданную температуру, а не температуру помещения;

Терморегулятор Danfoss Living Eco

Терморегулятор Danfoss RA 299

Все представленные версии терморегуляторов сопровождаются целыми сериями специальных аксессуаров, упрощающих их монтаж, а также дальнейшее применение.

Практически все терморегуляторы, выпущенные в данной серии, представляются в трех различных вариантах: золотистом, белом, серебристом. Вы можете подобрать тот тип, который соответствует вашей системе, клапан и температурная шакала работают у них практически одинаково.

2.1 Как установить терморегулятор Данфосс?

Регулятор Danfoss монтируют непосредственно на горячем патрубке подающем вашей системы теплоснабжения. Установка любой модели, включая RTD 3640, RA, не сложна. Работать в данном случае придётся вам так:

1. Отключаем систему от общих мощностей, отрезаем трубу нужного размера под установку терморегулятора. Без этого шага установка не проводится.
2. На имеющемся патрубке делаем с помощью специальных приборов резьбу, на которую будет установлен терморегулятор.
3. Обрабатываем участок сантехнической пастой, а уже на него крепим корпус клапана RTD 3640, RA или любого другого.
4. Подсоединяем сам прибор к клапану, затянув шайбой соединение. Дополнительная герметизация тут не нужна.
5. Снимаем предохранитель, выстраиваем терморегулятор на максимальное значение 5, затем надеваем на него колпачок со шкалой. Его важно установить до щелчка для максимально плотного и качественного прилегания.
6. Еще раз проверяем герметизацию системы, после чего может подключать ее обратно к общей системе снабжения. Пусть клапан один раз откроется и закроется, и вы будете уверены, что оборудование работает корректно.

Установка RTD, RA или другой модели завершена. Теперь можно свободно пользоваться прибором.

2.2 Как настроить терморегулятор Данфосс?

Настройка такого прибора как регулятор RTD, RA Данфосс достаточно проста и доступна для всех пользователей. Дабы ее осуществить, вам нужно изучить имеющуюся в торце прибора температурную шкалу (она может несколько отличаться в зависимости от того, какую именно версию вы используете). Затем выставить на ней интересующую вас температуру, просто передвинув указатель на приборе н нужный вам параметр.

Также вы можете выбрать промежуточные значения, если они вас устроят. Уже через несколько минут клапан перестроиться в нужное положение, и температура в квартире придет к нужному параметру, и вы сможет наслаждаться максимально для вас комфортным микроклиматом. Аналогично регулируется клапан и у моделей для холодильников.

2.3 Терморегулятор Danfoss и его виды (видео)

Какой выбрать терморегулятор Danfoss и установить его

Расходы на отопление и вентиляцию в среднем составляют 30-50% семейного бюджета. И проблема не в самой функции, но в некачественном расходовании энергии. Удобное решение предложила компания Danfoss – терморегулятор для контроля температуры в доме и работы отопительной системы. Этот девайс можно применять в комбинации практически со всеми котлами, включая отопительные устройства с жидким теплоносителем.

Используется термоголовка дома, в квартире, производственных помещениях, складах, закрытых теплицах и оранжереях, словом, везде, где требуется относительно постоянный температурный режим. Причем это касается не только отопления, но и кондиционирования. Так, термоголовка одинаково успешно взаимодействует с кондиционерами, холодильным оборудованием и другими агрегатами, отвечающими за температуру.

Конструктивные особенности

Главное предназначение терморегулятора Danfoss заключается в долговременном поддерживании выбранного пользователем температурного режима. Конструкция прибора включает две основных детали:

• термостатический элемент или как его еще именуют – термостат;
• клапан.

На батарею сначала монтируется клапан и только уже на него устанавливается термостат. Именно второй элемент является главным в конструкции устройства. Он отлеживает температуру окружающей среды, после чего подает необходимый сигнал клапану, который в свою очередь открывает или прикрывает поток теплоносителя.

Конструкция термостатической арматуры Danfoss

Во внутренней области терморегулятора Данфосс имеется сильфон – гофрированная емкость, заполненная газом или жидкостью. При воздействии температуры наполнитель начинает менять размеры и надавливать на запорный клапан. При перекрытии потока теплоносителя в отопительных агрегатах начинает повышаться температурный показатель.

Если же комната сильно охладилась, наполнитель сжимается и образуется обратная реакция – камера подтягивает за собой шток золотника, который в свою очередь приоткрывает в клапанном элементе зазор для поступления теплоносителя.

Компания выпускает две разновидности терморегулятора – на газу и жидкости. Но второй вариант считается более инертным, он существенно медленнее подает сигнал на смену температурного режима.

Разновидности и условные обозначения аппаратов

Вид наполнителя и назначение определяется следующей аббревиатурой:

• RTS – жидкостный сильфон

• RTD-G – газовый прибор для однотрубной или двухтрубной системы, в которой отсутствует насос

Клапан RTD-G-20 для однотрубной системы

• RTD-N – газовое устройство для однотрубной, двухтрубной насосной системы

Клапан терморегулятора RTD-N-15

В некоторых моделях помимо основной функции имеется ряд дополнительных опций. Например, программа защиты от вмешательства в установленные настройки случайными лицами. Опция будет удобной для установки в общественных заведениях или детских учреждениях. Количество режимов и разновидности функций различаются зависимо от выбранной модификации.

Модельный ряд приборов

Компания выпускает достаточно широкий модельный ряд регуляторов температуры отопления Danfoss.

Разновидности запорной арматуры

Наиболее востребованными вариациями считаются:

1. Danfoss RDT маркировки 3640 – аппарат предназначен к применению на отопительных системах двухтрубного стандартного типа. Он оснащен опцией RTD, исключающей промерзание магистрали в холодное время года. Используется в бытовых, промышленных условиях. Обладает четырьмя делениями с обозначениями в виде римских цифр.
2. Регулятор Danfoss RAX – жидкостный вид приборов, который применяется для установки на радиаторы дизайнерского типа или на полотенцесушители. Обладает привлекательными внешними параметрами и минималистичным стилем. На корпусе присутствуют только деления с римскими или арабскими цифрами.
3. Living ECO с функцией отслеживания микроклимата в доме. Это усовершенствованная серия, которая успешно применяется в коммерческих учреждениях и жилых зданиях. Особенность терморегулятора для радиатора отопления в том, что он имеет жидкокристаллический экран, сообщающий всю необходимую информацию о теплоносителе. Также на корпусе присутствует три основных клавиши настройки режимов.
4. Газовый прибор Danfoss RA-299 с автоматизированным контролем температуры выпускается в нескольких цветовых решениях. Он быстро реагирует на перемену температуры. Применяется исключительно для оснащения традиционных отопительных систем.
5. 013 G4 001-013 G4 009 – многофункциональные серии аппаратов, подходящие как для полотенцесушителей, так и для разнообразных участков отопительного устройства. Бывают лево- и правостороннего типа.

Каждый из представленных вариантов комплектуется деталями, упрощающими крепление прибора и его последующее применение.

ВИДЕО: Обзор термостатических комплектов Danfoss

Монтаж термоголовки

Терморегулятор Danfoss устанавливают непосредственно на «горячей» трубе, которая подает теплоноситель в бытовую отопительную систему. Монтажные работы не имеют каких-либо сложностей, даже если дело касается дизайнерских вариаций, принцип установки у всех одинаков.

Необходимо следовать следующим этапам работы:

1. Осуществите разметку на подающем патрубке для определения области, которую необходимо срезать. При этом учитывайте габариты корпуса клапана и отнимите резьбовой элемент, который будет входить непосредственно в трубу.
2. Отключите отопление и спустите воду, чтобы в процессе работы не затопить дом.
3. По отметкам срежьте ненужный участок трубы и на внешней части среза сделайте резьбу при помощи плашки.
4. Соединительную часть обработайте специальной сантехнической пастой любого производителя и фумкой.
5. На резьбу, которую сделали плашкой, накрутите клапанный элемент, после чего хорошо затяните шайбой. Дополнительно герметизировать область стыка уже не потребуется, данного соединения будет достаточно для того, чтобы труба не подтекала.
6. Уберите предохранитель, установите на терморегуляторе максимальный показатель «5» и сверху наденьте корпус со шкалой. Колпачок надевается до упора, определяющим сигналом послужи звонкий щелчок, он свидетельствует о плотном контакте деталей.
7. Проверьте все соединения и подключите тепловое устройство обратно к общей отопительной системе.

Проконтролируйте функционирование регулятора Данфос до первого открывания и закрывания клапанного устройства. Если установка была осуществлена по правилам, проблем возникнуть не должно.

Как отрегулировать прибор

Хоть все модификации терморегуляторов Danfoss и имеют отличия по внешним параметрам, техническим характеристикам, настройка устройств проделывается одинаковым методом. Чтобы ее осуществить потребуется обратиться к инструкции по эксплуатации и изучить обозначения режимов, указанных на корпусе устройства. Показатели могут иметь отличия, зависимо от того, какая именно применяется модель.

Термостатический радиаторный комплект Danfoss G1/2

Далее установите на аппарате нужный температурный режим. Для этого передвиньте крутящий элемент на необходимый режим. В случае если был установлен аппарат с кнопочным управлением, все манипуляции осуществляются методом нажатия на клавиши «прибавить» или «убавить» температуру.

Также можно выбрать промежуточный параметр, если он больше подходит для создания определенного микроклимата в доме. Через несколько минут система отопления подстроится под выбранные значения и будет воспроизводить обогрев помещения до момента получения нужного микроклимата. Аналогичным способом настраивается клапан и для холодильных агрегатов.

ВИДЕО: Как правильно установить термоголовку на радиатор

danfoss

На связи: (044) 361-88-22 или Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра.

Какие бывают клапаны радиаторных терморегуляторов DANFOSS?

Регулирующие клапаны радиаторных терморегуляторов RА подразделяются на два типа: RА-N (для двухтрубных насосных систем отопления) и RА-G (для однотрубных насосных и двухтрубных гравитационных систем) 1).Клапан RА-N — клапан повышенного гидравличе-ского сопротивления с предварительной монтажной настройкой его предельной пропускной способности. Клапаны выпускают условным диаметром от 10 до 25 мм, прямые и угловые, никелированные. В номенклатуре компании «Данфосс» есть модификация клапана Ду = 15 мм RA-NCX с хромированным корпусом, который обычно применяется совместно с термоэлементами RAX в хромированном или цветном исполнении.

Клапаны RA-NCX используются в редких случаях, а клапаны RA-N Ду = 10 и 25 мм вообще не находят в России практического применения, поэтому они в настоящем пособии не представлены. Угловой горизонтальный и трехосевой клапаны используются, когда необходимо применить термостатический элемент со встроенным датчиком и трубопроводы, подводящие теплоноситель к отопительному прибору, прокладываются снизу. В номенклатуре компании «Данфосс» также имеется кла-пан RA-N Ду = 15 мм с патрубком для прессового соединения с медной трубой ø15х1 мм, который применяется в горизонтальных поквартирных системах отопления.Техническая информация по клапанам RA-N Ду = 10 и 25 мм, RA-NCX и RA-N Ду = 15 мм для прессового соединения представлена в каталоге VD.53.P17.50 «Радиаторные термо-регуляторы и трубопроводная арматура для систем водяного отопления».Клапаны RА-N поставляются с красным защитным колпачком.

Основное преимущество клапанов Danfoss типа RA-N — удобство и точность настройки на требуемое гидравлическое сопротивление (пропускную способность). В клапанах, выпускаемых другими производителями, настройка подразумевает количество оборотов специального инструмента от положения «закрыто». При этом невозможно определить величину настройки визуально без нарушения существующего положения устройства. Она тоже не будет точной, так как неясно, сколько оборотов, например 3 или 3 ¼ . Наличие специального инструмента усложняет наладочные работы.

Внешне одина-ковые клапаны различных компаний имеют разные фиксированные настройки. При монтаже строители часто их путают и в дальнейшем не могут наладить систему отопления. Некоторые компании предлагают делать настройку не на терморе-гуляторе, а на запорном клапане, меняя количество оборотов его штока. Это неудобно, так как ведет к удорожанию работ и снижению точности настройки.

Устройство предварительной настройки представляет собой дросселирующий цилиндр, связанный с поворотной коронкой. Различные положения коронки и цилиндра соответствуют определенным значениям пропускной способности клапана терморегулятора. На коронке обозначены циф-ровые индексы положений настроечного элемента. Индексы настройки должны быть определены в ходе гидравлического расчета системы отопления и выставлены против сверления на корпусе клапана при выполнении монтажно-наладочных работ. Настройка производится без применения какого-либо инструмента.

Настроечное устройство скрывается под термостатическим элементом и при его блокировке оказывается недоступным для случайной перенастройки.В случае возможного засорения клапана при малых значениях предварительной настройки достаточно повернуть настроечную коронку до положения «N» (полностью открыт), и клапан промывается водой. После чего настройка возвра-щается в первоначальное положение.Значения предварительной настройки хорошо видны на коронке (легко настроить либо проконтролировать правильность проведенной настройки). Каждый клапан имеет 14 фиксированных настроечных значений (настройки от 1 до 7, N и шесть промежуточных положений).

RА-G — клапан пониженного гидравлическогосопротивления без устройства для ограничения его пропускнойспособности. Клапаны производятся условным диаметромот 15 до 25 мм с никелированным корпусом. Они также бывают прямые и угловые. В пособии не представлены клапа-ны RA-G Ду = 25 мм, так как не находят в России практического применения. Техническая информация по ним представленав каталоге VD.53.P17.50 «Радиаторные терморегуляторы и трубо-проводная арматура для систем водяного отопления». Клапаны RА-G поставляются с серым защитным колпачком. Клапаны RA-N и RA-G присоединяются к отопительным приборам с помощью резьбовых хвостовиков с накидной гайкой,а с трубопроводом — через муфтовый штуцер.

При необходимости в системах отопления может использоваться специальная версия клапанов RA-N — c наружной присоединительной резьбой или со штуцером для прессового соединения с медной трубой ø15х1 мм. Многие российские заводы производят отопительные приборы со встроенными клапанами терморегуляторов компании «Данфосс». Среди них московский завод «Сантехпром», выпускающий биметаллический радиатор «Сантехпром-БМН Авто» и конвекторы с кожухом серии «Сантехпром Авто»; ОАО «Механический завод» (г. Санкт-Петербург) — стальной панельный радиатор типа «Конрад-Термо»; завод «Радиатор» (г. Кимры) — стальной трубчатый радиатор типа «РС» и др. Конвекторы и стальные радиаторы оснащаются клапанами терморегуляторов как для двухтрубных, так и для однотрубных систем отопления.

Другие приборы со встроенными терморегуляторами предназначены только для двухтрубных систем. Клапаны терморегуляторов компании «Данфосс», встроенные в конструкцию отопительного прибора, по своему внутреннему устройству и гидравлическим характеристикам, как правило, сходны с клапанами отдельно устанавливаемых терморегуляторов RA-N и RA-G. Технические характеристики российских отопительных приборов с терморегуляторами приведены в паспортах заводов-изготовителей отопительного оборудования, в соответствующих материалах ООО «Данфосс», а также включены в базу данных программы «Данфосс С.О.» для расчета систем отопления на персональных компьютерах.

Основное преимущество клапанов Danfoss типа RA-G — высокая пропускная способность (RA-G Ду = 20 мм имеетKv =2,06 м3/ч при Хр = 2 °С). Это важно в однотрубных системах отопления для достижения оптимальных значений коэффициента затекания теплоносителя из стояка в отопительный прибор. Высокая пропускная способность получена за счет большой площади седла клапана и увеличенного рабочего хода штока (больше 30% при применении термостатического элемента с газоконденсатным заполнением по сравнению с термостатами, заполненными жидкостью). Данные клапаны —единственные с такой пропускной способностью, имеющие европейский сертификат качества EN215. Это связано с их способностью герметично перекрывать расход теплоносителя через отопительный прибор при превышении температуры в помещении на 2 °С больше расчетной. Кроме того, клапан представляет уникальную возможность с точки зрения обслуживания: его седло и конус, если потребуется, могут быть полностью заменены на месте (без демонтажа клапана).

Системы отопления и водоснабжения Danfoss

• Описание
• Характеристики
• Цены

Комплект терморегулятора Danfoss RTR-N/RTR 7090 (RA-N/RA 2994) для двухтрубной системы отопления, состоящий из клапана (RTR-N) RA-N и термостата RTR 7090 (RA2994).
Клапан RTR-N (RA-N) предназначен для применения в двухтрубных насосных системах водяного отопления с трубопроводами из меди или нержавеющей стали. Для соединения штуцера клапана с трубопроводом требуются специальные обжимные инструменты. .
RTR 7090 (RA 2994) термостатический элемент — устройство автоматического регулирования температуры, представляет собой пропорциональный регулятор температуры воздуха прямого действия с малой зоной пропорциональности, которыми в настоящее время оснащаются системы отопления зданий различного назначения. Термостатический элемент RTR 7090 (RA 2994) можно комбинировать с RTR-G (RA-G) для получения двухтрубной системы отопления.

По вопросам условий поставки, технической информации и срокам поставки обращайтесь к менеджерам по телефону. Цены уточняйте у специалистов по телефону +7(3952)718866.

• Описание
• Характеристики
• Цены

Клапаны DANFOSS типа RTR-N (RA-N) и RTR-N UK (RA-N UK) предназначены для применения в двухтрубных насосных системах водяного отопления с трубопроводами из меди или нержавеющей стали. RTR-N (RA-N) и RTR-N UK (RA-N UK) можно использовать с любыми типами термостатических элементов серии RTR (RA) или RTRW (RAW), а также с термостатическими элементами особого дизайна типа RTRX (RAX) и термоэлектрическим приводом TWA-A.
Регулирующий клапаны RTR-N (RA-N) и RTR-N UK (RA-N UK) оснащены встроенными устройствами для предварительной (монтажной) настройки их пропускной способности Kv в диапазоне от 0,04 до 0,73 м 3 /ч.
Корпусы клапанов изготовлены из никелированной латуни DZR, а нажимные штифты – из нержавеющей стали.

Клапаны RTR-N прямой, угловой вертикальный

Характеристики

Величина

Клапан RTR-N UK (RA-N UK) угловой горизонтальный

Характеристики

Величина

Клапаны RTR-N угловые, трехосевые, левого и правого исполнения

Характеристики

Величина

По вопросам условий поставки, технической информацией и срокам поставки обращайтесь к менеджерам по телефону.

• Описание
• Характеристики
• Цены

Клапаны запорные DANFOSS RLV и RLV нар.р. предназначены для применения, как правило, в двухтрубных насосных системах водяного отопления для отключения отдельного отопительного прибора для его демонтажа или технического обслуживания без опорожнения всей системы. Клапан RLV может быть укомплектован спускным краном, который предназначен для опорожнения отопительного прибора или заполнения его водой.

RLV выпускаются в двух модификациях: прямой и угловой. Клапан изготовлен из чистой латуни с никелевым покрытием.

Характеристики

Величина

По вопросам условий поставки, технической информации обращайтесь к менеджерам.

• Описание
• Характеристики
• Цены

Ручной балансировочный клапан MNT (USV-1) объединяет функции балансировочного, запорного и дренажного клапанов. Отличается компактной конструкцией. В данной модели предусмотрена возможность замера перепада давлений (расхода) на клапане. Запорная функция реализуется быстро и легко без изменения настройки. Клапан MNT (USV-1) оснащен встроенным дренажным краном. Дренажный кран защищен от загрязнения металлическим колпачком. Конструкция клапана позволяет применить теплоизоляцию, сохраняя доступ к рукоятке настроя и дренажному крану.

Характеристики

Величина

По вопросам о сроках поставки обращайтесь к нашим специалистам по телефону +7(3952)718866.

• Описание
• Характеристики
• Цены

Ручной балансировочный клапан с внутренней/наружной резьбой Danfoss MVT (MSV-BD) это новое поколение ручных балансировочных клапанов, предназначенных для решения задач гидравлической балансировки систем отопления, тепло- и холодоснабжения вентиляционных установок и систем горячего водоснабжения(ГВС).
Клапан Danfoss MVT (MSV-BD) сочетает в себе функции стандартного ручного балансировочного клапана и шарового крана, т.е обеспечивает быстрое, 100% перекрытие потока.

MVT (MSV-BD) сочетает в себе возможности балансировочного клапана и шарового крана. Ручные балансировочные клапаны MVT (MSV-BD) рекомендуется применять в системах с постоянным расходом, где они могут устанавливаться как на подающeм, так и на обратном трубопроводах.

По вопросам условий поставки, технической информации и срокам поставки обращайтесь к менеджерам по телефону.

• Описание
• Характеристики
• Цены

Ручные балансировочные клапаны Danfoss MNF (MSV-F2) предназначены для монтажной наладки трубопроводных систем тепло- и холодоснабжения зданий и сооружений с целью обеспечения в них расчетного потокораспределения. Клапаны позволяют менять и фиксировать их пропускную способность, имеют удобный индикатор настройки. Danfoss MNF (MSV-F2) имеют герметичный затвор и могут одновременно использоваться в качестве запорной арматуры. Балансировочные клапаны оснащены игольчатыми измерительными ниппелями.
Настройка клапанов MNF (MSV-F2) производится с помощью измерительного прибора PFM 3000, после чего ограничитель подъема штока может быть заблокирован для защиты от несанкционированных изменений настройки.

По вопросам условий поставки, технической информации и срокам поставки обращайтесь к менеджерам по телефону.

• Описание
• Характеристики
• Цены

Клапан ручной запорный с наружной резьбой Danfoss Leno™ MSV-S (003Z4111) — это новое поколение запорных клапанов, предназначенных для совместного применения с ручными балансировочными клапанами серии Leno™. Danfoss MSV-S (003Z4111) также могут использоваться в качестве высококачественной запорной арматуры в системах тепло- и холодоснабжения зданий
Запорный клапан Danfoss Leno™ MSV-S (003Z4111) имеет встроенный дренажный кран повышенной пропускной способности, а также имеет ряд других особенностей:
• съемная рукоятка, для удобства монтажа клапана;
• запорная рукоятка может поворачиваться как влево, так и вправо для быстрого перекрытия клапана;
• для открытия сливного крана используется 6-мм шестигранник, при этом стопорный винт, зафиксированный в корпусе, не потеряется;
• возможность замера давления;
• пластиковая крышка для защиты дренажного крана;
• конструкция предусматривает возможность использовать теплоизоляцию, сохраняя доступ к запорной рукоятке.

По вопросам условий поставки, технической информации и срокам поставки обращайтесь к менеджерам по телефону.

• Описание
• Характеристики
• Цены

Автоматический балансировочный клапан, стабилизатор расхода Danfoss AQT (AB-QM).

Основные области применения ограничение и стабилизация расхода в системах с постоянными гидравлическими характеристиками, например в однотрубных стояках систем отопления или в системах холодоснабжения установок кондиционирования воздуха.
Клапан может использоваться с электроприводами TWA-Z, ABNM, AMV(E) 110NL, AMV(E) 120NL, AMI 140.
При установке на клапане электрического или термогидравлического привода к функции автоматического ограничителя расхода добавляется функция регулирующего клапана.

По вопросам условий поставки, технической информации и срокам поставки обращайтесь к менеджерам по телефону.

• Описание
• Характеристики
• Цены

Клапан редукционный Danfoss 7bis является регулятором давления прямого действия «после себя» и предназначен для снижения и поддержания постоянного давления за клапаном вне зависимости от колебаний давления до него. Клапаны редукционные Danfoss 7bis могут применяться в трубопроводных системах в пределах параметров перемещаемой среды — воды, указанных в технических описаниях клапанов, например, на входе в квартиры жилых домов холодной и горячей воды или на подпитке систем отопления.
В корпусе клапанов Danfoss 7bis имеются два резьбовых отверстия 1 ¼» для присоединения манометра (манометры в комплект поставки не входят).
Не требуется специальное техническое обслуживание. Конструкция защищена от образования отложений и скопления загрязнений.
Возможность дренажа рабочей среды осуществляется путём вывинчивания крышки, расположенной на нижней части корпуса клапана.
Настраиваемый диапазон регулирования от 1 до 5,5. бар. Поставляются с завода с предварительной настройкой 3 бара.

По вопросам о сроках поставки обращайтесь к нашим специалистам по телефону +7(3952)718866.

• Описание продукта
• Характеристики
• Цены

Клапаны моторные регулирующие Danfoss VFM2 (VB2), предназначены для управления расходом тепла или холодоносителя в трубопроводных системах, являются проходными…
Разгруженный для применения с приводами AMV(E) 10 и AMV(E) 13 (Ду = 15–20 мм), AMV(E) 23, AMV(E) 33, ARV(E) 152, ARV(E) 153;

Данный тип клапана имеет фланцевое исполнение и предназначен для применения в системах центрального теплоснабжения.
При монтаже клапана необходимо убедиться,чтобы направление движения регулируемой среды совпадало с направлением стрелки на его корпусе.Перед монтажом клапана трубопроводная система должна быть промыта, соединительные элементы трубопровода и клапана размещены на одной оси, клапан защищен от напряжений со стороны трубопровода.Клапан с электроприводом может быть установлен в любом положении. Клапан поставляется зафиксированным в открытом положении.Необходимо предусмотреть достаточное пространство вокруг клапана с электроприводом для их демонтажа и обслуживания.Электропривод может быть повернут вокруг своей оси (на 360°) в удобное для обслуживания положение, для чего следует ослабить крепление привода на клапане.

По вопросам о сроках поставки обращайтесь к нашим специалистам по телефону +7(3952)718866.

• Описание
• Характеристики
• Цены

Комплект перепада давления Danfoss APT+CDT (ASV-PV + ASV-M)

Комплект перепада давления отличаются точностью настройки, которая обеспечивается благодаря наличию линейной шкалы, индивидуального мембранного блока и золотника с разгрузкой по давлению. Корпус арматуры изготавливается из латуни, устойчивой к коррозии и деформациям, а высокая степень герметичности достигается за счет эластичных уплотнений из синтетической резины. Для подсоединения к трубопроводу служит внутренняя резьба, обеспечивающая прочность фиксации и возможность неоднократного демонтажа.

По вопросам о сроках поставки обращайтесь к нашим специалистам по телефону +7(3952)718866.

• Описание
• Характеристики
• Цены

Электроприводы Danfoss ARV (AMV) предназначены для управления регулирующими клапанами VGS, VGU(F) и AVQM по импульсному сигналу от трехпозиционных электронных регуляторов Danfoss типа ECl или подобных.
Кроме стандартных функций, таких, как ручное позиционирование и индикация положения, приводы имеют концевые моментные
Редукторные электроприводы с возвратной пружиной выключатели, прекращающие их работу при возникновении перегрузок, а также при достижении штоком клапана крайних положений.
Управляют работой электрических приводов с помощью электронных регуляторов (контроллеров). Контроллеры формируют аналоговый или трёхточечный управляющий сигнал. Положение штока привода при аналоговом управлении зависит от номинала напряжения в диапазоне от 0 до 10В, а при трёхточечном управлении величина управляющего сигнала постоянна, но поступает он по различным каналам.

Линейные электроприводы применяются для управления двух и трёхходовыми регулирующими клапанами с поступательным перемещением штока. Электроприводы AMV (ARV) устанавливают в системах отопления, вентиляции и горячего водоснабжения зданий, а также в системах автоматизации технологических процессов.

Оценка статьи:

Загрузка…

Сохранить себе в:

Adblock
detector

Термостаты | Danfoss

Задачи термостата – регулирование температуры в помещении

Можно даже сказать, что неофициальный пятый основной компонент холодильной системы – помимо компрессора, дросселирующего устройства, конденсатора и испарителя – это термостат. Это связано с тем, что даже в самых простых компрессорных холодильных системах, таких как бытовой холодильник, для контроля температуры внутри холодильника всегда используется термостат. В этом случае термостат либо включает и выключает компрессор напрямую, либо включает контактор или реле.

В этом случае термостат либо напрямую включает и выключает компрессор, либо включает контактор или реле. В качестве альтернативы электромагнитный клапан может включаться напрямую, если используются контуры откачки или откачки. Такое расположение можно использовать, чтобы избежать высокой нагрузки на контакты, которая могла бы возникнуть, если бы нагрузка компрессора переключалась непосредственно термостатом. Если нежелательно устанавливать соленоидный клапан на жидкостной линии системы, естественно, этот вариант схемы использовать нельзя.

Использование термостата для контроля температуры в помещении предполагает, что в системе испаритель охлаждает воздух.

Глава 2. Контроль температуры воды и рассола

Если испаритель охлаждает холодную воду или рассол вместо воздуха, для контроля температуры жидкости можно использовать термостат. Регулирующий термостат такого типа обычно устанавливается на обратной линии (вода возвращается из нагрузки, например из водоохлаждаемого ларя, в испаритель). В таких случаях в подающей линии обычно присутствует дополнительный термостат (термостат защиты от замерзания). Вместе с реле протока он предотвращает падение системы ниже определенного порогового уровня, что может привести к обледенению водяного контура и, следовательно, к растрескиванию испарителя или других компонентов из-за давления льда. Это риск, потому что объем воды увеличивается примерно на 10%, когда ее агрегатное состояние меняется с жидкого на лед, поэтому вода внутри замкнутой системы может легко нанести значительный ущерб. Конечно, можно использовать комнатный термостат даже в системах холодного водоснабжения, если помещение охлаждается водоохлаждаемыми ларями.

Ограничение разморозки

Возвращаясь к теме холодильной техники, еще одним стандартным применением термостатов является термостат разморозки. Чтобы избежать ненужного потребления энергии, продолжительность цикла оттаивания можно очень точно контролировать с помощью термостата, датчик которого желательно располагать в наиболее стойком ледяном кармане испарителя. Это обеспечивает явное энергетическое преимущество по сравнению с оттаиванием по времени, когда система всегда оттаивает в течение определенного, предварительно определенного периода времени, независимо от того, свободен ли испаритель ото льда.

В связи с этим еще лучшим решением является разморозка по требованию, хотя это невозможно реализовать с помощью простого термостата. Для этого требуется более сложная электроника, которая может решить, нужно ли запускать разморозку, на основе сохраненных кривых характеристик системы. Однако здесь следует иметь в виду, что даже если эта функция называется «разморозка по требованию», конкретные временные окна должны быть определены заранее. Это можно использовать для предотвращения выполнения цикла разморозки во время пополнения запасов или непосредственно перед пополнением запасов.

Термостаты контроля нагнетания компрессора

Термостаты нагнетания довольно редки. Целью этого применения является защита компрессора от чрезмерно высоких температур нагнетания. Он также защищает масло холодильной машины от избыточной тепловой нагрузки и, таким образом, от денатурации. В частности, в системах, использующих спиральные компрессоры, эта защитная мера является относительно распространенной. Тем не менее, это также рекомендуется для систем с поршневыми компрессорами.

Глава 3. Сенсорная среда

Термостаты Danfoss серии KP в основном доступны с двумя различными сенсорными средами. Чтобы решить, какая среда и какое устройство подходит для конкретного применения, важно знать разницу. Один тип – это парообразная среда, а другой тип – адсорбционная среда. среда датчик всегда должен быть размещен в месте, которое холоднее, чем корпус KP.

Это связано с тем, что внутри датчика имеется определенный объем жидкости для испарения. Когда он испаряется в датчике, давление в системе датчика увеличивается, и напорный сильфон расширяется, что, в свою очередь, приводит в действие контактную систему. Однако, если эта жидкость мигрирует в корпус термостата, она больше не может испаряться в датчике, и термостат не работает должным образом. Это явление похоже на обычную миграцию хладагента, при которой хладагент всегда собирается в самой холодной части системы. Если используется адсорбирующая среда, не имеет значения, выше или ниже температура датчика температуры соответствующего корпуса.

Грубо говоря, существует две основные формы конструкции термостатов, используемых в холодильных системах: регулируемые стандартные термостаты для настенного монтажа и термостаты для холодильников. Сборщики систем для обычных холодильных камер часто используют стандартные настенные термостаты с комнатными датчиками (например, модель Danfoss KP). Термостаты той же конструкции, но с выносными датчиками, также используются в качестве термостатов оттаивания. Здесь важно выбрать подходящую сенсорную среду. Рекомендуется использовать абсорбирующую среду, поскольку она не мигрирует и обеспечивает надежное переключение.

Термостат для холодильника

Второй основной формой конструкции является обычный термостат для холодильника. Он используется в качестве комнатного термостата для холодильников, но также часто используется в относительно небольших холодильных системах для баров и подобных устройствах. Преимущества термостатов для холодильников в том, что они имеют очень умеренную цену и долгий срок службы.

Если термостат необходимо заменить при обслуживании системы, обратите внимание на следующие моменты: Термостаты для холодильников доступны во многих различных версиях, но они отличаются лишь несколькими деталями. Это длина капиллярной трубки, точки переключения температуры, наличие автоматической разморозки или постоянной температуры перезапуска в положительном температурном диапазоне, а также должен ли вспомогательный сигнал включаться параллельно или противоположно рабочему сигналу.

По этой причине вам нужно иметь под рукой всего несколько сервисных термостатов, что значительно упрощает работу. Danfoss предлагает восемь сервисных термостатов, которые можно использовать для замены подавляющего большинства термостатов холодильников в случае необходимости ремонта благодаря их очень широкому диапазону температур и длинной капиллярной трубке. Термостаты № 3 и № 8 особенно важны для сборщиков холодильных систем. № сервисного термостата 3 подходит для холодильников с автоматическим размораживанием или постоянной температурой перезапуска, что является наиболее распространенным типом в настоящее время. № сервисного термостата 8 важен для небольших холодильных систем, потому что он обычно используется в автоматах по продаже напитков и холодильных шкафах для спиртных напитков в ресторанной индустрии. Однако он охватывает только верхний диапазон температур испарения. Эти термостаты также хороши для регулирования температуры салат-баров.

Конечно, существуют и другие основные типы механических термостатов. Однако здесь мы хотим описать только наиболее важные формы конструкции, которые используются в холодильных системах.

Глава 5. Типы датчиков

Существуют также различные типы конструкций датчиков для различных применений термостатов, которые оптимизированы для соответствующего предполагаемого использования.

Термостаты для измерения фактической комнатной температуры обычно имеют фиксированный шпиндель, установленный под термостатом (тип KP или RT). Для использования в качестве термостата испарителя его можно оснастить простым капиллярным датчиком или цилиндрическим выносным датчиком с капиллярным соединением с основным устройством. Цилиндрический выносной датчик рекомендуется для монтажа на трубе, например, для контроля температуры нагнетания компрессора, устанавливаемого на трубу непосредственно после нагнетательного патрубка компрессора. Существуют также специальные канальные датчики для контроля или контроля температуры в вентиляционном канале.

Важным фактором при использовании термостатов с беспотенциальными контактами является номинал контактов. Как упоминалось в статье о реле давления в предыдущем выпуске, производители обычно указывают номиналы контактов для трех различных типов нагрузки. Эти типы нагрузки также применимы к термостатам, поэтому здесь уместно краткое изложение.

Три разных номинала предназначены для чисто резистивных нагрузок (в этом случае обычно возможна максимальная контактная нагрузка), частично индуктивных нагрузок и чисто индуктивных нагрузок. Электрический нагреватель сопротивления для оттаивания является примером резистивной нагрузки (обозначение нагрузки: AC 1). Этот тип нагрузки должен использоваться при выборе термостата оттаивания, который подключается непосредственно к нагревателю. Примером частично индуктивной нагрузки (AC 3) является электродвигатель. Естественно, к этому классу относится и компрессор, который включается непосредственно термостатом. Напротив, катушка (AC 15), такая как катушка электромагнитного клапана, действует как индуктивная нагрузка на контактную систему термостата.

Макс. электрическая нагрузка действительна для термостатов KP

Категория нагрузки	Максимальная электрическая нагрузка	Нагрузка
АС1	16 А – 400 В	Активная нагрузка
АС3	16 А – 400 В	Нагрузка двигателя
AC15 (ранее AC11)	10 А – 400 В	Колл/Трансформация/Контрольная нагрузка
Макс. Л.Р. Загрузить	120 А – 400 В	Макс. Пусковой ток (заблокированный ротор)
DC13 (ранее DC11)	12 Вт – 220 В	Нагрузка постоянного тока

Глава 7. Электрическое подключение

Стандартный термостат КР с переключающими контактами обычно имеет три клеммы для подключения жил электрического кабеля. Это аналогично назначению контактов реле давления KP.

Клеммы предназначены для «фазного включения» (маркировка контактов: 1), «нагрева» (маркировка контактов: 2) и «охлаждения» (маркировка контактов: 4). Если используются только два контакта, проводники могут быть подключены к клемме «фаза» (контакт 1) и клемме «охлаждение» (контакт 4) в любом порядке. Клемма «нагрев» (контакт 2) редко используется в холодильных системах.

Примером ситуации, когда он используется, является повторный нагрев, который необходимо использовать по определенной причине. Например, его можно использовать для управления электронагревателем. В частности, в термостате Danfoss KP61 проводник «фазы» подключается к контакту 1, а проводник «охлаждения» подключается к контакту 4.

Глава 8. Настройка

Термостаты типа KP для настенного или настенного монтажа имеют следующие варианты настройки.

На передней панели устройства расположены две индивидуально регулируемые шкалы. Шкала слева предназначена для значения уставки, а шкала рядом с ней справа — для установки разницы (гистерезиса).

Отрегулируйте настройку левой шкалы на верхнюю точку переключения и шкалу рядом с ней на разницу.

Точка отключения равна верхней точке переключения минус разница.

При подключении электрического кабеля к контактам 1 и 4 цепь будет включаться при значении, установленном на левой шкале (например, будет включаться компрессор), и выключаться при этом значении минус установленная разница шкала вправо. Пример: левое значение -10 °C с правым значением 6 °C соответствует значению выключения -16 °C.

Поскольку термостат является механическим компонентом, значение разницы никогда не бывает одинаковым. Это зависит от фактической настройки точки переключения. Точное значение разницы можно определить либо экспериментально с системой (наблюдая за фактическими точками переключения), либо с помощью подходящей номограммы (входит в инструкцию к термостату КР). На практике обычно достаточно метода расчета точки отключения как левого значения за вычетом разницы на правой шкале.

Глава 9. Степень защиты IP

Класс защиты IP может быть важным фактором, в зависимости от местных обстоятельств и условий окружающей среды. Краткое введение в IP: первая цифра из двух цифр рейтинга IP (например, «IP54») описывает степень защиты от проникновения, а вторая цифра описывает степень защиты от воды.

Степень защиты IP3x означает, что провод диаметром 2,5 мм не может проникнуть в устройство с этой сертификацией. IPx3 означает, что устройство подходит для использования с падающими водяными брызгами под углом до 60° от вертикали. Вообще говоря, чем выше класс защиты, тем лучше устройство защищено от пыли, частиц грязи и влаги. Стандартные термостаты KP имеют степень защиты IP33 от воздействия пыли и влаги.

Степень защиты IP55 может быть достигнута за счет использования дополнительного защитного корпуса.

Если требуется еще более высокий класс защиты IP, вы можете использовать серию RT, предназначенную для особо суровых условий. Эти устройства имеют класс защиты IP от 54 до 66, в зависимости от модели.

До сих пор мы обсуждали только механические термостаты. Что касается надежности, прочности и простоты, то такие термостаты прочно заняли свои позиции в холодильных системах и сохранят эту позицию в будущем.

Тем не менее, в некоторых случаях целесообразно использовать электронный термостат или контроллер холодильной камеры. Эти устройства часто обладают преимуществами, особенно благодаря сочетанию таких функций, как контроль температуры в помещении с ограничением разморозки и отображение температуры в помещении, которые предлагаются всеми доступными электронными контроллерами для холодильных камер. Кроме того, электронный термостат может быть выбран из-за стремления к определенным значениям гистерезиса, так как не всегда возможно настроить любое желаемое значение гистерезиса (разницу переключения) с помощью механического устройства.

[РЕШЕНО] Как сделать так, чтобы термостат Danfoss Ally подвергался воздействию HA от deCONZ? – # 58 от Robban – Zigbee

PerJ (Пер Дженсен) 30 ноября 2020 г. , 21:31

#53

это сцена Хааса

Роббан 30 ноября 2020 г., 21:38

#54

Можете ли вы снова включить отладку hass и поделиться журналами при запуске сцены?

ПерДж (Пер Дженсен) 30 ноября 2020 г., 22:03

#55

Наблюдение:
Нет, какую сцену я открываю – когда я редактирую термостат, он показывает текущую настройку температуры термостата, а не то, что я ранее пытался настроить.

Если я изменю временную настройку, «сохранение» не появится

Если я нажму «стрелку назад» на сцене, появится сообщение об ошибке, показанное на скриншоте.

Мне нужно еще немного поиграть с этим и придумать точное описание поведения. Я предполагаю, что некоторые проблемы исчезнут, как только вы внесете изменения в код в систему.

кимахри (Лоран Менье) 6 декабря 2020 г., 14:43

#56

@Robban Я присоединился к бета-каналу и обновился до последней версии 1.0.0b1, где вижу ваше исправление

Теперь на карте отображаются только две иконки: пламя и мощность. На обоих ошибках нет, но они ничего не делают
И set_temperature больше не работает

 Регистратор: homeassistant.components.websocket_api.http.connection
Источник: компоненты/deconz/climate.py:245
Интеграция: Home Assistant WebSocket API (документация, проблемы)
Впервые произошло: 15:32:00 (4 случая)
Последний вход: 15:34:13
    [140716040989568] /sensors/16/ не удалось установить атрибут термостата
    [1407159056] /sensors/16/ не удалось установить атрибут термостата
Traceback (последний последний вызов):
  Файл "/usr/src/homeassistant/homeassistant/components/websocket_api/commands. py", строка 135, в handle_call_service
    ожидайте hass.services.async_call(
  Файл "/usr/src/homeassistant/homeassistant/core.py", строка 1445, в async_call
    задача.результат()
  Файл "/usr/src/homeassistant/homeassistant/core.py", строка 1480, в _execute_service
    ожидание обработчика.job.target(service_call)
  Файл "/usr/src/homeassistant/homeassistant/helpers/entity_component.py", строка 204, в handle_service
    ждать self.hass.helpers.service.entity_service_call(
  Файл "/usr/src/homeassistant/homeassistant/helpers/service.py", строка 59.3, в entity_service_call
    future.result() # извлекать исключение, если есть
  Файл "/usr/src/homeassistant/homeassistant/helpers/entity.py", строка 664, в async_request_call
    ждать Коро
  Файл "/usr/src/homeassistant/homeassistant/helpers/service.py", строка 630, в _handle_entity_call
    ждать результата
  Файл "/usr/src/homeassistant/homeassistant/components/climate/__init__.py", строка 544, в async_service_temperature_set
    ожидание entity. async_set_temperature (** kwargs)
  Файл "/usr/src/homeassistant/homeassistant/components/deconz/climate.py", строка 245, в async_set_temperature
    ожидайте self._device.async_set_config (данные)
  Файл "/usr/local/lib/python3.8/site-packages/pydeconz/deconzdevice.py", строка 33, в async_set_config
    ожидайте self.async_set (поле, данные)
  Файл "/usr/local/lib/python3.8/site-packages/pydeconz/api.py", строка 118, в async_set
    ожидание self._request("поместить", поле, json=данные)
  Файл «/usr/local/lib/python3.8/site-packages/pydeconz/gateway.py», строка 109., по запросу
    _raise_on_error(ответ)
  Файл "/usr/local/lib/python3.8/site-packages/pydeconz/gateway.py", строка 225, в _raise_on_error
    поднять_ошибка (данные ["ошибка"])
  Файл "/usr/local/lib/python3.8/site-packages/pydeconz/errors.py", строка 58, в raise_error
    поднять cls("{} {}".format(ошибка["адрес"], ошибка["описание"]))
pydeconz.errors.RequestError: /sensors/16/ не удалось установить атрибут термостата


кимахри (Лоран Менье) 6 декабря 2020 г. , 19:08

#57

Я вернулся к 0.118.5 , но проблема с set_temperature
все еще существует 6 декабря 2020 г., 20:39

#58

Между .4 и .5 термостат не меняется

kimahry (Лоран Менье) 6 декабря 2020 г., 22:08

№ 59

Верно, похоже, что Deconz сильно глючил, перезапустил его, и теперь я снова могу установить температуру
Попробую еще раз 1.0.0b1 завтра

1 Нравится

(Лоран Менье) 7 декабря 2020 г. , 13:49

#60

Снова обновился до бета-канала, и заданная температура все еще работает
Для Turn_Off , Turn_on и set_hvac_mode , хотя они больше не вызывают ошибки, они ничего не делают.

На данный момент я не очень доволен своим союзником данфосс, может только менять температуру, а внутренний датчик – полное дерьмо, всегда на 3° выше моих двух других датчиков (и то, когда нет солнца)

Есть ли где-нибудь я могу найти, какой термостатический клапан Zigbee лучше всего подходит для HA?

Роббан 7 декабря 2020 г., 19:17

#61

Я улучшил общую поддержку термостатов, основываясь на своих предположениях из документации API и разговоров с разработчиками. У меня нет реальных знаний о фактически поддерживаемых устройствах

mazal (Мартин Жалоудек) 11 декабря 2020 г., 16:53

#63

Для «медленной реакции двигателя» открываю отдельную тему Danfoss Ally: Медленная реакция привода. Здесь он теряется в других темах.

СЖС (Стин Дж. Сков) 11 декабря 2020 г., 18:14

#64

Хм… Совсем новичок на этом форуме… У меня есть Raspbee II с FW 26610700/2.7.1/081220. deConz не видит термостаты — я что-то упустил? Нужно ли что-то нажимать или инициировать перед подключением – на дисплее мигает значок антенны/радио?!?

мазал (Мартин Жалоудек) 11 декабря 2020 г. , 20:48

#65

@SJS Да, вы должны инициировать процесс сопряжения в пользовательском интерфейсе deCONZ (Phoscon), а затем следовать инструкциям Danfoss Ally Valve (возможно, вам нужно удерживать кнопку на клапане). Затем вы увидите клапан в веб-интерфейсе. Если нет, попробуйте обновить до последней тестовой версии deCONZ (и обновить прошивку в USB-ключе).

СЖС (Стин Дж. Сков) 11 декабря 2020 г., 22:54

#66

Perfect – наконец нашел его от Danfoss Eco – который НЕ Zigbee. Смотрите это видео https://www.youtube.com/watch?v=Z2_J_2bIfWo для информации… Спасибо @mazal

majbom 14 декабря 2020 г. , 13:30

#67

Кто-нибудь знает, как отключить/включить блокировку от детей? Я не могу изменить целевую температуру на самом устройстве. Ничего не происходит, когда я поворачиваю «ручку».

ПерДж (Пер Дженсен) 19 декабря 2020 г., 11:50

#68

@Robban
Я обновился до HA 2020.12.0 и могу сообщить о лучшем управлении Danfoss Ally

Ошибки, о которых я сообщал ранее, исчезли, и управление термостатом с помощью сцен работает. Очень хорошо

Я посмотрю комментарии @kimahry и посмотрю, не испытаю ли я то же самое,

Роббан 19 декабря 2020 г. , 12:19

#69

Отлично! Спасибо за ответ!

Мортен_Кристенсен (Мортен Кристенсен) 26 декабря 2020 г., 21:46

#70

Hi per

Вы на 100% уверены, что термостат получил эту уставку от HA?
Слышно, как двигается клапан во время изменения заданного значения? @PerJ ?

caccia78 4 января 2021 г., 17:33

#71

Привет, ребята,
Я прочитал все вышеизложенное, но не могу подключить Danfoss Ally к веб-приложению Phoscon.
Он появляется в Deconz, но не в Phoscon. Я использую Conbee (не Conbee II).
Не могли бы вы дать совет, как выполнить сопряжение?
Большое спасибо!

Винс

caccia78 4 января 2021 г., 22:24

#72

Привет Пер,
как вы добавили его в Phoscon?
У меня есть ConBee, и я вижу Ally в Deconz, но не могу добавить его в Phoscon.
Спасибо за помощь!

ПерДж (Пер Дженсен) 14 января 2021 г., 20:28

#73

Извините за задержку с ответом.

@Morten_Christensen – да, я уверен. Я могу изменить температуру в HA, она сразу же отображается на дисплее термостата, и я также слышу, как мотор открывает клапан. Тепло течет через несколько секунд после этого.

@caccia78 – было немного неудобно подключаться к флешке Conbee II. Это заняло около 5 минут, к сожалению, я не помню точно, как я это делал. Извиняюсь.
Насколько я помню, он нажимал одну кнопку примерно на 10 секунд, и после нескольких попыток это сработало. Вы должны добавить его как датчик. Надеюсь, это поможет

/Per

← предыдущая страница следующая страница →

Температурный контроль Danfoss lc13 исчез – Connected Things

Сообщество SmartThings

Зайк (Абдул Рашид) 16 ноября 2020 г., 23:01

#1

Может ли кто-нибудь объяснить мне, почему мой Danfoss LC13, который был подключен к моему приложению только через SmartHings, не показывает контроль температуры? Все работало нормально до сегодняшнего дня, но он просто показывает батарею, а не температуру, кажется,

3 отметок «Нравится»

(Олавс) 16 ноября 2020 г. , 23:38

#2

Та же она. Все четыре опции управления Danfoss исчезли из нового приложения.

Симо 17 ноября 2020 г., 6:10

#3

И здесь! Я использую dth по умолчанию для lc13. Также ассистент Google по-прежнему не может управлять lc13 (было так с самого начала). Может dth нужно обновить какими-то возможностями?

РБой (www.rboyapps.com — Делаем SmartThings проще!) 17 ноября 2020 г., 18:39

#4

Вы не единственный, на выходных было обновление ST, из-за которого элементы управления уставками нагрева исчезли для всех устройств, использующих его. Stelpro Maestro SMT402 не может настроить температуру в SmartThings после версии Controller v. 2.1.19-7

Сообщите об этом по адресу [email protected] и укажите свою срочность, чтобы они могли соответствующим образом расставить приоритеты.

ОБНОВЛЕНИЕ : эта проблема была решена в течение недели с 1 декабря 2020 г.

4 лайков

Daniel_Krause (Дэниел Краузе) 17 ноября 2020 г., 22:39

#5

У меня такая же проблема с термостатами Popp Z-Wave. Я не уверен, что это с тех пор, как я включил термостаты, но в настоящее время они используют универсальный термостат Z-Wave Radiator Valve Thermostat DTH. Я также отправлю письмо в поддержку

Обновление: Кстати, я могу контролировать температуру термостата с помощью автоматики. В качестве обходного пути он должен иметь возможность устанавливать определенную температуру при нажатии виртуальной кнопки или что-то в этом роде. Небольшая мысль

GSzabados (Габор Сабадос) 18 ноября 2020 г., 10:16

#6

РБой:

Вы не единственный, на выходных было обновление ST, из-за которого элементы управления заданным значением нагрева исчезли для всех устройств, использующих его.

Что за летающая F?

Я только что посмотрел на свои TRV. Это действительно прошло.

@blake.arnold, это шаги, которые должны сделать эту платформу лучше? Если бы вы не убили классическое приложение, я мог бы вернуться туда и изменить значения оттуда, но теперь я понятия не имею, на какой температуре застряли мои TRV и как долго. И меняла ли их какая-нибудь моя автоматика…

GSzabados (Габор Сабадос) 18 ноября 2020 г., 10:34

#7

@steven.green, вы знаете, что на самом деле происходит с контролем заданного значения нагрева? Кажется, вы недавно работали над DH термостата, и, должно быть, что-то происходит с UX.

github.com/SmartThingsCommunity/SmartThingsPublic

CHAD-5726 Обновите DTH термостата до дискретных возможностей

Сообщество SmartThings:мастер ← зелень:ЧАД-5726

Даниэль_Краузе (Дэниел Краузе) 18 ноября 2020 г. , 10:41

#8

Вы уверены, что ваша автоматика не изменяет уставку температуры? Для меня моя автоматика и поршни webcore по-прежнему корректно изменяют заданные значения. Только ручное управление сетпойнтом у меня не работает.
На скриншоте видно, что уставка (по-немецки Heiztemperatur) была успешно изменена вчера вечером и сегодня благодаря моей автоматике (подогрев перед сном) и поршням webcore (уставка на 10 градусов Цельсия, если окно было открыто)

Screenshot_20201118-113940_SmartThings1080×2400 153 КБ

GSzabados (Габор Сабадос) 18 ноября 2020 г., 10:48

#9

Должно быть, ты прав. Должно быть, я просмотрел TRV, который не был добавлен ни в одну автоматизацию.
Но это не меняет того факта, что базовая функция была удалена по какой-то неизвестной причине, и вам нужно делать прибавки, чтобы иметь возможность управлять термостатом.
У моих TRV нет дисплея для считывания уставки. И в принципе невозможно сказать, открыт он или закрыт, просто прикоснувшись к радиатору или заставив его закрыть.

1 Нравится

(Дональд Киркер) 19 ноября 2020 г., 00:38

#10

вздох У меня есть подозрение насчет того, что произошло. Я проверяю, не передала ли служба поддержки что-нибудь во внутреннюю систему тикетов, и могу ли я отследить нужных людей, чтобы это исправить.

2 лайков

(Дональд Киркер) 19 ноября 2020 г. , 6:59

#11

Я просто хотел оставить заметку о том, что есть высокоприоритетная заявка для отслеживания хода выполнения. Обновлений сейчас нет.

6 лайков

GSzabados (Габор Сабадос) 19 ноября, 2020, 10:14

#12

Просто догадываюсь, но похоже, что представление возможностей было перепутано, и оттуда отсутствует уставка нагрева. Но я никогда не узнаю, что было сделано в фоновом режиме с подключаемым модулем UX для этой возможности. Как было отмечено ранее, часть автоматизации, кажется, действительно работает, так что она должна быть все еще там.
Спасибо за внимание!

2 лайка

ДаблГолландский 20 ноября 2020 г. , 13:49

№13

Невероятно. Если бы я стал поддерживать/выпускать такое ПО, меня бы уволили.

2 лайков

Антеро_Ватанен (Антеро Ватанен) 21 ноября 2020 г., 18:29

№14

Спасибо за информацию! Ждем исправления.

Майкл_Маркхэм (Майкл Маркхэм) 22 ноября 2020 г., 16:02

№15

У меня такая же проблема с моим Popp TRV. Я заметил, что все еще могу управлять им с помощью старого приложения Smartthings, но оно исчезло из нового приложения. Я также могу контролировать это с помощью задачи в качестве обходного пути.

Луук_Мегреднов (Луук Мегреднов) 25 ноября 2020 г., 13:34

№16

#метоо. LC13, пропали циферблаты установки температуры

Daniel_Krause (Дэниел Краузе) 25 ноября 2020 г., 15:13

# 17

Сегодня я воспользовался ценами BlackFriday на ActionTiles. Я очень рад, что управление температурным набором работает из ActionTiles в дополнение к подпрограммам

1 Нравится

(Карл Хе Тайсен) 26 ноября 2020 г. , 5:57

# 18

То же самое для контроллеров тепла Fibaro.

С ума сходил, несколько раз пытался исключить/включить объекты, но не получилось.

Рад слышать, что вы смотрите на это.

ан1ук 27 ноября 2020 г., 00:56

# 19

Пользовательские DTH устранили проблему, позволяющую помощнику Google настраивать их. Однако после принудительного перехода на новое приложение эти DTH вообще перестали работать.

Симо 28 ноября 2020 г., 21:00

#20

Да, и lc13 официально поддерживается…

следующая страница →

True 800382 Термостат и контроль температуры

org/Brand”> Истинный

Рекомендуемая производителем розничная цена: $142,52

В настоящее время: 79,99 долларов США

— Вы экономите 62,53 $

Артикул:

800382-правда-сп

MPN:

800382

Наличие:

Этот товар поставляется нашим поставщиком. Пожалуйста, подождите 2 рабочих дня для обработки заказов. Перед покупкой уточняйте время выполнения заказа.

Прямая поставка

Часто покупают вместе:

Выбрать все

• Описание
• Информация о гарантии

Описание

Свяжитесь с нами, чтобы узнать об ускоренной доставке.

Термостат и регулятор температуры True 800382 (заменяет 800393) от Danfoss (077B6856) позволяет пользователю легко изменять температуру в холодильнике, холодильнике, кухонном столе или витрине. Точный контроль температуры важен, потому что надлежащая температура защищает вашу продукцию и репутацию вашей компании в случае проверки отдела здравоохранения. Таким образом, успех вашей компании частично зависит от контроля температуры. Ранее Правда 988284.

Регулятор True 800382 (заменяет 800393) (Danfoss 077B6856) включает в себя комплект деталей (077B7163) с двумя синими терморазъемами (802179), винтами и ручкой. Он заменяет детали со следующими номерами: (9531N335 и 800337) 9531N374 для моделей мощностью ⅓ л.с. или меньше. Контроллер подходит к любому оборудованию, указанному ниже.

• Истинный номер детали:  800382
• Номер модели Danfoss: 077B6856

Посмотреть всеЗакрыть

Информация о гарантии

Гарантия производителя 90 дней! True гарантирует отсутствие материальных дефектов этой детали в течение 90 дней с даты покупки.

Посмотреть всеЗакрыть

Просмотреть всеЗакрыть

Просмотреть всеЗакрыть

• сопутствующие товары
• Клиенты также просмотрели

Сопутствующие товары

Прямая поставка

В корзину

Быстрый просмотр

True 933190 – 077B3264 – Комплект для контроля температуры от Danfoss

True

Рекомендуемая производителем розничная цена: $171,24

Сейчас: $94,99

Свяжитесь с нами, чтобы узнать об ускоренной доставке. Контроль температуры позволяет владельцам бизнеса регулировать температуру своего холодильника или морозильной камеры True. Терморегулятор True 933190…

Артикул:

933190-правда-сп

Наличие:

Этот товар поставляется нашим поставщиком. Пожалуйста, подождите 2 рабочих дня для обработки заказов. Перед покупкой уточняйте время выполнения заказа.

Вес:

2,10 фунта

Прямая поставка

В корзину

Быстрый просмотр

True 800383 – 077B1227 Контроль температуры от Danfoss

True

Рекомендуемая производителем розничная цена: 228,07 $

Сейчас: $129,99

Свяжитесь с нами, чтобы узнать об ускоренной доставке. Терморегулятор True 800383 производства Danfoss (077B1227) регистрирует желаемую температуру, установленную ручкой, и вызывает холодильную. ..

Артикул:

800383-правда-сп

Наличие:

Этот товар поставляется нашим поставщиком. Пожалуйста, подождите 2 рабочих дня для обработки заказов. Перед покупкой уточняйте время выполнения заказа.

Вес:

2,50 фунта

Прямая поставка

Выберите параметры

Быстрый просмотр

True 800368 — контроль температуры Danfoss (077B6857)

True

Рекомендуемая производителем розничная цена: $560,51

Сейчас: $309,99

Свяжитесь с нами, чтобы узнать об ускоренной доставке. Неисправный терморегулятор может создать серьезные проблемы для вашей компании, потому что он не будет регулировать температуру, что приведет к порче вашей продукции. ..

Артикул:

800368-правда-сп

Наличие:

Этот товар поставляется нашим поставщиком. Пожалуйста, подождите 2 рабочих дня для обработки заказов. Перед покупкой уточняйте время выполнения заказа.

Вес:

1,00 фунта

Прямая поставка

В корзину

Быстрый просмотр

Ручка регулировки температуры True 880982 от Danfoss

True

Рекомендуемая производителем розничная цена: $10,20

Сейчас: 9,99 $

Свяжитесь с нами, чтобы узнать об ускоренной доставке. Ручка регулировки температуры True 880982 предназначена для регуляторов температуры Danfoss. Настоящий номер детали: 880982

Артикул:

880982

Наличие:

Этот товар поставляется нашим поставщиком. Пожалуйста, подождите 2 рабочих дня для обработки заказов. Перед покупкой уточняйте время выполнения заказа.

Вес:

2,50 фунта

Прямая поставка

В корзину

Быстрый просмотр

Регулятор температуры True 800366-077B6806 от Danfoss

True

Рекомендуемая производителем розничная цена: $190.00

Сейчас: $109,99

Свяжитесь с нами, чтобы узнать об ускоренной доставке. Регулятор температуры True 800366 производства Danfoss (077B6806) позволяет легко и точно регулировать работу вашего холодильника, охладителя или приготов…

Артикул:

800366-правда-сп

Наличие:

Этот товар поставляется нашим поставщиком. Пожалуйста, подождите 2 рабочих дня для обработки заказов. Перед покупкой уточняйте время выполнения заказа.

Вес:

2,10 фунта

Клиенты также просмотрели

Прямая поставка

В корзину

Быстрый просмотр

True 800383 – 077B1227 Контроль температуры от Danfoss

True

Рекомендуемая производителем розничная цена: 228,07 $

Сейчас: $129,99

Свяжитесь с нами, чтобы узнать об ускоренной доставке. Терморегулятор True 800383 производства Danfoss (077B1227) регистрирует желаемую температуру, установленную ручкой, и вызывает холодильную…

Артикул:

800383-правда-сп

Наличие:

Этот товар поставляется нашим поставщиком. Пожалуйста, подождите 2 рабочих дня для обработки заказов. Перед покупкой уточняйте время выполнения заказа.

Вес:

2,50 фунта

Прямая поставка

В корзину

Быстрый просмотр

Регулятор температуры True 800366-077B6806 от Danfoss

True

Рекомендуемая производителем розничная цена: $190.00

Сейчас: $109,99

Свяжитесь с нами, чтобы узнать об ускоренной доставке. Терморегулятор True 800366 производства Danfoss (077B6806) позволяет легко и точно регулировать работу вашего холодильника, охладителя или приготови…

Артикул:

800366-правда-сп

Наличие:

Этот товар поставляется нашим поставщиком. Пожалуйста, подождите 2 рабочих дня для обработки заказов. Перед покупкой уточняйте время выполнения заказа.

Вес:

2,10 фунта

Прямая поставка

В корзину

Быстрый просмотр

Регулятор температуры True 800345-077B1264 от Danfoss

True

Рекомендуемая производителем розничная цена: 309,17 $

Сейчас: $174,99

Свяжитесь с нами, чтобы узнать об ускоренной доставке. Регулятор температуры, такой как True 800345 (Danfoss 077B1264), является важным компонентом вашего морозильника True, поскольку он позволяет регулировать температуру…

Артикул:

800345-правда-сп

Наличие:

Этот товар поставляется нашим поставщиком. Пожалуйста, подождите 2 рабочих дня для обработки заказов. Перед покупкой уточняйте время выполнения заказа.

Вес:

2,10 фунта

Прямая поставка

В корзину

Быстрый просмотр

Комплект для контроля температуры True 883060 – 077B1264 от Danfoss

True

Рекомендуемая производителем розничная цена: 313,30 $

Сейчас: $174,99

Свяжитесь с нами, чтобы узнать об ускоренной доставке. Комплект для контроля температуры True 883060 включает в себя все необходимые детали для полной замены компонентов контроля температуры. В комплекте…

Артикул:

883060

Наличие:

Этот товар поставляется нашим поставщиком. Пожалуйста, подождите 2 рабочих дня для обработки заказов. Перед покупкой уточняйте время выполнения заказа.

Вес:

2,10 фунта

Прямая поставка

В корзину

Быстрый просмотр

True 933190 – 077B3264 – Комплект для контроля температуры от Danfoss

True

Рекомендуемая производителем розничная цена: $171,24

Сейчас: $94,99

Свяжитесь с нами, чтобы узнать об ускоренной доставке. Контроль температуры позволяет владельцам бизнеса регулировать температуру своего холодильника или морозильной камеры True. Терморегулятор True 933190…

Артикул:

933190-правда-сп

Наличие:

Этот товар поставляется нашим поставщиком. Пожалуйста, подождите 2 рабочих дня для обработки заказов. Перед покупкой уточняйте время выполнения заказа.

Вес:

2,10 фунта

Прямая поставка

В корзину

Быстрый просмотр

Правда 831987 – 077B0995 – Контроль температуры Danfoss

True

Рекомендуемая производителем розничная цена: $374,40

Сейчас: $209,99

Свяжитесь с нами, чтобы узнать об ускоренной доставке. Обеспечение того, чтобы ваши продукты хранились при соответствующих температурах, может быть трудной задачей даже при рабочем температурном контроле. Эта задача становится…

Артикул:

831987-правда-сп

Наличие:

Этот товар поставляется нашим поставщиком. Пожалуйста, подождите 2 рабочих дня для обработки заказов. Перед покупкой уточняйте время выполнения заказа.

Вес:

2,10 фунта

Прямая поставка

В корзину

Быстрый просмотр

True 800393 – 077B6827 Контроль температуры Danfoss

True

Рекомендуемая производителем розничная цена: $190.00

Сейчас: $109,99

Свяжитесь с нами, чтобы узнать об ускоренной доставке. True 800393 производства Danfoss (077B6827) представляет собой сменный регулятор температуры, предназначенный для использования в ряде охладителей и подготовительных столов True. …

Артикул:

800393-правда-сп

Наличие:

Этот товар поставляется нашим поставщиком. Пожалуйста, подождите 2 рабочих дня для обработки заказов. Перед покупкой уточняйте время выполнения заказа.

Вес:

0,22 фунта

Прямая поставка

Выберите параметры

Быстрый просмотр

True 800368 — контроль температуры Danfoss (077B6857)

True

Рекомендуемая производителем розничная цена: $560,51

Сейчас: $309,99

Свяжитесь с нами, чтобы узнать об ускоренной доставке. Неисправный терморегулятор может создать серьезные проблемы для вашей компании, потому что он не будет регулировать температуру, что приведет к порче вашей продукции…

Артикул:

800368-правда-сп

Наличие:

Этот товар поставляется нашим поставщиком. Пожалуйста, подождите 2 рабочих дня для обработки заказов. Перед покупкой уточняйте время выполнения заказа.

Вес:

1,00 фунта

Прямая поставка

В корзину

Быстрый просмотр

Ручка регулировки температуры True 880982 от Danfoss

True

Рекомендуемая производителем розничная цена: 10,20 $

Сейчас: 9,99 $

Свяжитесь с нами, чтобы узнать об ускоренной доставке. Настоящий 8809Ручка регулировки температуры 82 предназначена для регуляторов температуры Danfoss. Настоящий номер детали: 880982

Артикул:

880982

Наличие:

Этот товар поставляется нашим поставщиком. Пожалуйста, подождите 2 рабочих дня для обработки заказов. Перед покупкой уточняйте время выполнения заказа.

Вес:

2,50 фунта

Нет в наличии

Прямая поставка

Быстрый просмотр

True 988283 – 077B6827 Контроль температуры Danfoss

True

Рекомендуемая производителем розничная цена: $123,58

Сейчас: $60,93

Свяжитесь с нами, чтобы узнать об ускоренной доставке. True 988283 производства Danfoss (077B6827) представляет собой сменный регулятор температуры, предназначенный для использования в ряде охладителей и подготовительных столов True. …

Артикул:

988283

Наличие:

Этот товар поставляется нашим поставщиком. Пожалуйста, подождите 2 рабочих дня для обработки заказов. Перед покупкой уточняйте время выполнения заказа.

Вес:

0,22 фунта

Z-Wave Danfoss Radiator Thermostat, регулирует ли он температуру с помощью vera 3 – Климат-контроль и датчики температуры

Кор 19 октября 2012 г., 21:08

#1

Привет,

У меня есть vera 3 и «радиаторный термостат Z-Wave Danfoss Living Connect». Мне интересно, может ли термостат управлять отоплением в моем доме. Так как на вере 3 он не покажет фактическую температуру, но вы можете вставить температуру. Допустим, я вставляю через Вера 25 градусов (по Цельсию), будет ли термостат открывать клапан в радиаторе, пока не будет 25 градусов по Цельсию?

Если да, то что произойдет, если он полностью закроет клапан, пока он не опустится на несколько градусов, и снова полностью откроется, или, например, он закроет только половину клапана?

С тех пор, как я прочитал эту вики (http://wiki. micasaverde.com/index.php/Danfoss_Thermostat), я больше не уверен насчет термостата :-s

большое спасибо,
Cor

Frasier 20 октября 2012 г., 12:54

#2

Ссылка на Wiki относится к другому термостату Danfoss, а не к Living Connect. Вы правы: ЛК не показывает реальную температуру ни на своем дисплее, ни на Вере. Вы можете загрузить заданное значение либо с панели управления устройства, либо через сцену. Как только LC выйдет из спящего режима, он примет изменение уставки и отрегулирует настройку температуры. LC имеет ПИД-управление, поэтому я ожидаю, что он «обучается» и со временем постепенно регулирует радиатор, а не циклически открывает и закрывает его. Однако у меня не установлен LC, поэтому я не могу быть в этом уверен. Надеюсь, кто-то с одним прояснит это.

Кор 20 октября 2012 г. , 14:48

#3

@ Фрейзер: Не знаю, что такое уставка. Но я понимаю, что устройство будет работать с vera3, я ввожу температуру на устройство через интерфейс vera 3, и термостат будет пытаться довести комнату до этой температуры.

Большое спасибо, Кор

Фрейзер 20 октября 2012 г., 18:41

#4

Cor,
Заданное значение представляет собой желаемую температуру, которую вы устанавливаете на Vera и затем загружаете в Danfoss. Температура, отображаемая на Danfoss, также является заданным значением.

паркерc 20 октября 2012 г., 20:05

#5

Cor,

Просто ручка. К сведению: на этом форуме есть ряд других сообщений, в которых говорится о задержке, возникающей перед тем, как Danfoss Living Connect отреагирует на запрос новой уставки (температуры). У меня есть один из них, и это разочаровывающий набор. (Поищите и найдется несколько)

Извините за негатив, я просто хочу быть с вами откровенным.

Кор 20 октября 2012 г., 20:19

#6

@ Фрейзер: спасибо за информацию.
@ Parkerc: Честно говоря, я не в восторге от того, что у меня есть сейчас… Очень разочаровывает, что он не хочет отображать фактическую температуру на интерфейсе Vera.
Я разобрал устройство, так как хотел переоборудовать термостат для управления подогревом пола, к сожалению, устройство не измеряет фактическую температуру, а измеряет разницу температур между передним и задним датчиками (сопротивление) за временной интервал. а затем вычисляет, сколько дополнительного тепла необходимо.
Это то, что я слышал от человека, который больше увлекается термостатами.

Но поскольку нет другого варианта, как подключение Danfoss… что я могу сделать, чтобы контролировать температуру в моем доме…

Сейчас я думаю о приобретении некоторых из этих термостатов, а также датчика температуры Everspring, вместе они должны быть в состоянии делать то, что я хочу. Danfoss регулирует температуру, а пружины проверяют ее и показывают фактическую температуру на интерфейсе vera3.

Кор

паркерc 20 октября 2012 г., 21:19

#7

[quote=”Cor, сообщение:6, тема:173040″]Но так как нет другого варианта, как подключение Danfoss… что я могу сделать, чтобы контролировать температуру в моем доме…

Я сейчас думаю о том, чтобы получить некоторые этих термостатов, а также датчик температуры Everspring, вместе они должны быть в состоянии делать то, что я хочу. Данфосс регулирует температуру, а пружины проверяют ее и показывают фактическую температуру на интерфейсе vera3.[/quote]

Это ваш единственный реальный вариант, и, честно говоря, он предпочтительнее (поскольку вы можете расположить термометр там, откуда вы хотите снимать показания в помещении) — просто имейте в виду задержку отклика на LC.

Лично для меня пока не существует продукта z-wave (TVR или комнатный стат), который мог бы соответствовать стандарту, который я хотел бы позволить ему управлять отоплением моего дома и т. д. (я бы хотел, чтобы он был)

никкрвим 21 октября 2012 г., 5:39

#8

Я успешно контролирую нагрев с помощью «однопроводного датчика», подключенного через однопроводной сервер, и плагина Криса для индикации температуры (огромное преимущество, быстрое обновление и разрешение 0,1C).

Пара клапанов Danfoss включает и выключает помещения в разное время, а остальная часть управления осуществляется с помощью выключателя прибора, управляющего тепловым насосом

Фрагменты кода luua соответствуют регулированию крутая кривая обучения

Danfoss не может контролировать что-либо еще через Vera, Vera сообщает ему, какую температуру регулировать, и затем он регулирует воду для достижения этой температуры

parkerc 21 октября 2012 г., 7:43

#9

Интересный Ник.

Я использую штекер RFXrtx433 с датчиками Oregan Scientific, которые также позволяют получать показания .1 (для справки от Cor, устройства zwave не сообщают о значении ниже полного градуса в Vera)

Ник. Как вы справляетесь с задержкой TRV Danfoss Living Connect? Не могли бы вы поделиться более подробной информацией о вашей настройке здесь – http://forum. micasaverde.com/index.php/topic,11944.msg86644.html#msg86644

intveltr 21 октября 2012 г., 12:59

#10

@Cor, я не знаю, как Danfoss измеряет температуру и приспосабливается к ней, но, похоже, он так же хорошо справляется с регулированием комнатной температуры, как и обычные термостатические радиаторные клапаны. Единственное, мне нужно применить фиксированное смещение к заданному значению температуры, чтобы учесть обстоятельства в комнате. У меня в кабинете ставлю вентиль на 19Тем не менее, в спальне радиатор находится за тяжелой занавеской (не очень энергоэффективной, я знаю…), и я установил вентиль на 23, чтобы в комнате было 20. Нужно немного поэкспериментировать, чтобы сделайте это правильно, но как только вы разберетесь с этим, вы можете просто отправить скорректированные уставки на вентили радиатора, чтобы получить правильную температуру; нет реальной необходимости постоянно считывать фактическую температуру в помещении и соответствующим образом регулировать клапаны.

Кор 21 октября 2012 г., 14:27

#11

@ Intveltr: Спасибо, приятно знать, что термостат делает свою работу, связанную с vera 3. Причина, по которой я также хочу знать фактическую температуру, заключается в том, что я всегда нахожусь в 7 днях от дома. И мне нужно знать, нормально ли работает отопление в моем доме, когда на улице мороз.

@ Parkerc: странно, что ни одна компания не придумала хорошее устройство, контролирующее и проверяющее фактическую температуру в помещении через Zwave… для этого должен быть большой рынок…

@ Ник: это слишком глубоко для меня :-s …

Спасибо за помощь, ребята!

Кор

Никрвим 21 октября 2012 г., 17:51

#12

Отдельный датчик температуры, Everspring или что-то другое поможет достичь этой цели, если вы просто пытаетесь проверить достигнутую температуру, а не контролировать ее точно. вы могли бы написать сцену, которая отправит вам электронное письмо, если оно упадет ниже заданного числа. Я нашел Everspring слишком медленным и, конечно, для управления нагревом, но он подходит для цели «длительной остановки», которую вы имеете в виду.

Ник

Ник

Кор 21 октября 2012 г., 22:27

№13

Спасибо, Ник.

вы говорите, что Everspring слишком медленный, вы не можете изменить время пробуждения до 60 секунд или около того?

Что я сейчас сделаю, так это поставлю пружину в ванную, включатель/выключатель для подогрева пола и сделаю такие триггеры:
-15 градусов (по Цельсию): обогрев включается на 1 час
-20 градусов: нагрев в течение 20 минут
-22 градуса; нагрев включен на 10 минут
-25 градусов : нагрев выключен
и т. д.

Будет ли это работать, можете ли вы сделать такие сцены на основе температуры вечной весны?

Ура,
Кор

Никрвим 22 октября 2012 г., 8:06

№14

Есть сцены, которые будут смотреть на температуру и соответственно реагировать, опции встроенные в UI4 (насчет UI5 не знаю) были громоздкими и не работали, я использовал фрагмент кода с форума и он отлично работал.

С моей точки зрения, я пытался установить в доме комфортную температуру без превышения допустимых значений и обнаружил, что для этого мне нужно разрешение менее 1 градуса Цельсия. Я использую воздушный тепловой насос, и, следовательно, температура радиатора относительно низкая (от 50 до 55 ° C), и скорость изменения температуры дома соответственно низкая. Мертвая зона 0,3C между включением и выключением работала лучше всего для меня в моих обстоятельствах, и обращение Веры с Everspring не дало бы мне этого.

Он хорошо зарекомендовал себя после долгого обучения, температура в доме комфортная, никогда не бывает жарко или холодно, а потребление энергии очень разумное.

У меня есть такие функции, как переключение дневного времени, которое контролируется датчиком движения, если люди находятся в доме и передвигаются по дому, теплее, чем когда днем ​​пусто. Некоторые помещения отапливаются только днем ​​или ночью, заданная внутренняя температура зависит от наружной температуры (улучшение комфорта), и отопление отключается, когда наружная температура достигает определенной температуры, даже если внутренняя температура не достигла заданного значения. пока что.

Последний вариант экономит электроэнергию солнечным утром после холодной ночи, тогда снаружи прогревается быстрее, чем внутри, но внутрь попадает солнце.

Не могу оценить экономию, слишком много изменений сразу, источник тепла, управление и изоляция были заменены одновременно. Я могу сказать, что это НАМНОГО дешевле, чем у меня было раньше, цена на мазут послужила толчком к этим изменениям.

Ник

Кор 22 октября 2012 г., 9:57

№15

@ Никрвим; Для меня наиболее важным является «контроль за ущербом», так как я всегда нахожусь в неделе, когда мне нужно знать, нормально ли работает мое отопление, а когда нет, мне нужно, чтобы электрическое отопление включалось, чтобы поддерживать температуру выше точки замерзания.

Прошлой ночью я немного «игрался» с интерфейсом на vera 3, но не смог найти то, что искал, с датчиком температуры everspring.
Я также открыл тему для этого: http://forum.micasaverde.com/index.php/topic,12264.0.html Но на него, конечно, можно ответить и здесь, так как вы уже начали объяснять это

Я не мог найдите возможность сказать в vera «когда температура» станет ниже или выше, сделайте это (включите или выключите). Единственное, что я могу сделать в сценах или триггерах, это задержку, основанную на времени, или мне нужно искать что-то еще?

Спасибо,
Кор

Флорис 22 октября 2012 г. , 19:10

№16

Привет,

Я также просматривал этот вопрос и отправил электронное письмо Danfoss и получил следующий ответ.

[i]Я рад, что вам нравится дизайн продукта.

Наши новые электронные радиаторные термостаты поставляются в различных версиях (разные адаптеры, пакеты инструкций и т. д.)

Всего существует три различных типа
a) Living ECO — автономный программируемый термостат
b) Living connect — термостат, которым можно управлять с панели связи Danfoss
c) Living connect Z — термостат, которым можно управлять с помощью контроллера z-wave

Из чего Я прочитал в вашей почте, что вы заинтересованы в живом коннекте Z (который общается с помощью z-wave и имеет код № 014g0012)

Это означает, что вы можете управлять им с контроллера z-wave
Я приложил руководство пользователя к этому электронная почта — в ней вы можете увидеть технические требования, которые должен иметь контроллер, чтобы правильно управлять живым коннектом Z.

(я знаю, что Vera выпускается во многих разных версиях, поэтому обязательно приобретите версию с поддержкой SUC)
Помимо технических требований, вы, конечно, можете оценить различные пользовательские интерфейсы, но так как это очень субъективно я остановлюсь, сказав, что вам следует искать пользовательский интерфейс, который отображает соединение как термостат радиатора.

Надеюсь, это ответит на ваши вопросы[/i]

Я искал этот SUC и обнаружил, что он установлен на 0. Изменит ли это что-нибудь (у меня есть Vera lite)?

паркерc 23 октября 2012 г., 15:00

# 17

Привет, Флорис

Мне любопытно, что он использовал слово «новый»

Можете ли вы поделиться дополнительной информацией о том, что они рассказали вам о «living connect z», можете ли вы поделиться руководством пользователя?

Также что означает SUC и где вы нашли информацию об этом.

Большое спасибо

Флорис 23 октября 2012 г., 19:21

# 18

Привет,

Под письмом, которое я отправляю, не уверен, что могу загрузить документ на этот форум?

[i]Здравствуйте,

Я просматриваю ваши продукты Danfoss Living Eco and Connect и у меня есть несколько вопросов по ним перед покупкой.

Можно ли программировать Danfoss living connect так же, как и эко-версию, без использования центрального блока управления?
Можно ли использовать функциональность волны Z с Верой (Микасаверде)? Или будет обновление, так как, похоже, есть некоторые проблемы с устройством и сторонними контроллерами z wave.

Я хотел бы купить продукцию Living Connect, чтобы в будущем я мог либо купить центральный блок управления, либо использовать центральный блок управления Vera z wave для контроля температуры в моем доме.

Кстати, у вас есть отличные продукты с отличной функциональностью (от архитектора и инженера).[/i]

parkerc 23 октября 2012 г., 19:40

# 19

Хай Флорис,

Я собираюсь создать новую тему для этого, так как новый TVR от Danfoss был бы очень интересным, вы сможете публиковать ссылки и вложения, когда вы опубликуете больше сообщений на этом форуме.

Я укажу вашу электронную почту в другом посте.

Флорис 23 октября 2012 г., 20:30

#20

Привет,

Хорошо, в противном случае напишите мне в личку, и я могу отправить вам руководство по электронной почте, чтобы мы могли поделиться им с другими пользователями.

060L111266 Термостат Danfoss, KP69 — приводы переменного тока и элементы управления

В настоящее время: 72,30€

Артикул:

060L111266

Наличие:

14-18 дней

Описание

Product details

Gross weight	0.44 kg
Net weight	0.37 kg

EAN	5702428014571

Gross weight	0. 44 kg
Net weight	0.37 kg
EAN	5702428014571



посол Темп. Примечание	80 °C/176 °F в течение макс. 120 мин
Диапазон температуры окружающей среды [°C] [макс.]	65 °C
.	Ambient temperature range [°F] [Min]	-40 °F
Approval	BV CCC CE DNV EAC GL LR LVD PZH RINA RMRS RoHS Китай c UL us UL873, CS C22.2
Крышка. tube length fraction [in]	78 3/4 in
Capillary tube length [mm]	2000 mm
Charge type	Vapour
Contact function	SPDT
Номинал контактов	AC15=10 A, 400 В AC1=16 A, 400 В AC3=16 A, 400 В DC13=12 Вт, 220 В LR=112 А, 400 В
Дифф. @ Макс. настройка диапазона [K] [Max]	7 K
Дифф. @ Макс. установка диапазона [K] [мин]	1,8 K
Дифф. @ Макс. настройка диапазона [°C] [Макс.]	7 °C
Дифф. @ Макс. настройка диапазона [°C] [мин.]	1,8 °C
Дифф. @ Мин. установка диапазона [K] [Max]	25 K
Дифф. @ Мин. установка диапазона [K] [мин]	4,5 K
Дифф. @ Мин. настройка диапазона [°C] [Макс.]	25 °C
Дифф. @ Мин. установка диапазона [°C] [мин.]	4,5 °C
Дифференциальный тип	Регулируемый
6 Электрическое соединение 90 8
Размер электрического соединения	6-14 мм
Спец. Стандарт	EN 60947-5
EN 60947 Электрические свойства	Степень загрязнения: 3 . , наконечники: 0,5–1,5 мм2 Flex, без наконечников: 0,7–2,5 мм2 Solid/stranded: 0.75-2.5 mm2
Enclosure rating IP	IP30
Enclosure rating Nema (~)	1
Max. температура датчика [°C]	120 °C
Макс. температура датчика [°F]	248°F
Формат упаковки	Групповая упаковка
Product accessories	Switches accessories
Product description	Thermostat
Product family name	KP thermostat
Product group	Switches and thermostats
Название продукта	Термостат
Количество в упаковке	32 ПК
Функция сброса	Auto
Размер датчика (ã x l) [в]	3/8 x 2 3/4 в
3/8 x 2 3/4 в
3/8 x 2 3/4 в
3/8 x 2 3/4 в
3/8 x 2 3/4. Ø x L) [mm]	9.5 x 70 mm
Sensor type	Remote Air Coil
Serviceable	No
Temperature range [°C] [Макс.]	35 ° C
Диапазон температур [â ° C] [MIN]	-5 â ° C
ТЕМПЕРТА °F
Temperature range [°F] [Min]	23 °F
Type	KP69
UL approval file name	E31024

°F Диапазон температуры окружающей среды 5 9006] [мин] 9006 8

Тип сенсора0065 Удаленная воздушная катушка

Моб. Темп. Примечание	80 ° C/176 ° F для максимума 120 мин
Диапазон температуры окружающей среды [â ° C] [MAX]	65 â ° C
. °C] [Мин.]	-40 °C
Диапазон температуры окружающей среды [°F] [Макс.]	150 °F
-40 °F
Approval	BV CCC CE DNV EAC GL LR LVD PZH RINA RMRS RoHS China c UL us UL873, CS C22.2
Cap. tube length fraction [in]	78 3/4 in
Capillary tube length [mm]	2000 mm
Charge type	Vapour
Контактная функция	SPDT
Контактный рейтинг	AC15 = 10 A, 400 В AC1 = 16 A, 400 В AC3 = 16 A, 400 V DC13 = 12 W AC3 = 16 A, 400 V DC13 = 12 W V9018. LR=112 А, 400 В
Дифф. @ Макс. настройка диапазона [K] [Max]	7 K
Дифф. @ Макс. установка диапазона [K] [мин]	1,8 K
Дифф. @ Макс. настройка диапазона [°C] [макс.]	7 °C
Диф. @ Макс. настройка диапазона [°C] [мин.]	1,8 °C
Дифф. @ Мин. настройка диапазона [K] [Max]	25 K
Дифф. @ Мин. установка диапазона [K] [мин]	4,5 K
Дифф. @ Мин. настройка диапазона [°C] [Макс.]	25 °C
Дифф. @ Мин. настройка диапазона [°C] [мин]	4.5 °C
Differential type	Adjustable
Electrical connection	Rubber cable gland
Electrical connection size	6-14 mm
Электрические спецификации. стандарт	EN 60947-5
EN 60947 электрические свойства	Степень загрязнения: 3 Номинальное импульсное напряжение: 4 кВ
EN 60947. Макс. температура датчика [°C]	120°C
Макс. sensor temperature [°F]	248 °F
Packing format	Multi pack
Product accessories	Switches accessories
Product description	Thermostat
Название семейства изделий	Термостат KP
Группа изделий	Выключатели и термостаты
Product name	Thermostat
Quantity per packing format	32 pc
Reset function	Auto
Sensor size (Ø x L) [ дюйм]	3/8 x 2 3/4 дюйма
Размер сенсора (Ø x L) [мм]	9,5 x 70 мм
Подлежащий искоренению	NO
Диапазон температур [â ° C] [MAX]	35 Â ° C
35 Â ° C
35 â ° C
35. ]	-5 â ° C
Диапазон температур [â ° F] [MAX]	95 â ° F
ТЕМПРЕСС °F
Тип	KP69
Имя файла одобрения UL	E31024

Функция продукта: Термостат, Сброс, Крышка KP6. tube length fraction [in]: 78 3/4 in

Product details

Gross weight	0.44 kg
Net weight	0.37 kg

EAN	5702428014571

Gross weight	0.44 kg
Net weight	0. 37 kg
EAN	5702428014571



Дифф. @ Макс. настройка диапазона [K] [Max] 9005

9005

( ( ( (. 8 x 2 3/4 в 70064 70064

Поб. Темп. Примечание	80 °C/176 °F в течение макс. 120 мин
.	.	BV CCC CE DNV EAC GL LR LVD PZH RINA RMRS RoHS Китай c UL us UL873, CS C22.2 tube length fraction [in]	78 3/4 in
Capillary tube length [mm]	2000 mm
Charge type	Vapour
Contact function	SPDT
Степень контакта	AC15=10 А, 400 В AC1=16 А, 400 В AC3=16 А, 400 В DC13=12 Вт, 220 В LR=112 А, 400 В
7 K
Дифф. @ Макс. установка диапазона [K] [мин]	1,8 K
Дифф. @ Макс. настройка диапазона [°C] [Макс.]	7 °C
Дифф. @ Макс. настройка диапазона [°C] [мин]	1,8 °C
Дифф. @ Мин. настройка диапазона [K] [Max]	25 K
Дифф. @ Мин. установка диапазона [K] [мин]	4,5 K
Дифф. @ Мин. настройка диапазона [°C] [Макс.]	25 °C
Дифф. @ Мин. настройка диапазона [°C] [мин.]	4,5 °C
Дифференциальный тип	Регулируемый
Электрическое соединение	Резиновый кабельный ввод
Размер электрического соединения	6-14 мм
Электрические характеристики 9. 0065 Стандарт	EN 60947-5
EN 60947 Электрические свойства	Степень загрязнения: 3 .47 свойства мышления	FLEX, Ferrules: 0,5-1,5 мм2 Flex, No Ferrules: 0,7-2,5 мм2 Сплошное/Странд: 0,75-2,5 мм2
. Степень защиты корпуса Nema (~)	1
Макс. температура датчика [°C]	120 °C
Макс. температура датчика [°F]	248 °F
Packing format	Multi pack
Product accessories	Switches accessories
Product description	Thermostat
Product family name	KP thermostat
Группа продуктов	Выключатели и термостаты
Название продукта	Thermostat
Количество за упаковочный формат	32 ПК
Функция	AUTO
(AUTO
( (
Размер датчика (ã x l) [мм]	9,5 x 70 мм
Тип датчика	Relote Air Coil
Relote Air Coil
Relote Air Coil
Relote Air Coil
.0065 Проверка	NO
. ° C
. Тип	КР69
Имя файла сертификата UL	E31024

Amb. Темп. Примечание	80 ° C/176 ° F для максимума 120 мин
Диапазон температуры окружающей среды [â ° C] [MAX]	65 â ° C
. °C] [мин.]	-40 °C
Диапазон температуры окружающей среды [°F] [макс. ]	150 ° F
. GL LR LVD PZH RINA RMRS RoHS Китай c UL us UL873, CS C22.2
Cap. доля длины трубки [дюйм]	78 3/4 дюйма
Длина капиллярной трубки [мм]	2000 mm
Charge type	Vapour
Contact function	SPDT
Contact rating	AC15=10 A, 400 V AC1=16 A, 400 В AC3=16 A, 400 В DC13=12 Вт, 220 В LR=112 A, 400 В
Диф. @ Макс. настройка диапазона [K] [Max]	7 K
Дифф. @ Макс. установка диапазона [K] [мин]	1,8 К
Дифф. @ Макс. настройка диапазона [°C] [Макс.]	7 °C
Дифф. @ Макс. настройка диапазона [°C] [мин.]	1,8 °C
Дифф. @ Мин. настройка диапазона [K] [Max]	25 K
Дифф. @ Мин. установка диапазона [K] [мин]	4,5 K
Дифф. @ Мин. настройка диапазона [°C] [макс.]	25 °C
Диф. @ Мин. range setting[°C] [Min]	4.5 °C
Differential type	Adjustable
Electrical connection	Rubber cable gland
Electrical connection size	6-14 мм
Электрические характеристики. стандарт	EN 60947-5
EN 60947 Электрические свойства	Степень загрязнения: 3 . -2,5 мм2 Сплошная/Странсляция: 0,75-2,5 мм2
Рейтинг корпуса IP	IP30
Рейтинг корпуса NEMA (~)	1 0077
Макс. температура датчика [°C]	120 °C
Макс. sensor temperature [°F]	248 °F
Packing format	Multi pack
Product accessories	Switches accessories
Product description	Thermostat
Семейство продуктов	KP thermostat
Product group	Switches and thermostats
Product name	Thermostat
Quantity per packing format	32 pc
Reset function	Auto
Размер сенсора (Ø x L) [дюймы]	3/8 x 2 3/4 дюйма
Sensor size (Ø x L) [mm]	9. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Рубрики Вентиляц Вентиляция Воздуховод Воздуховоды Кондиционер Кондиционеры Нормы Разное Решетк Решетки Система вентиляции Советы Советы по выбору Схема Схемы Фанкойла Чиллер Автор: ООО Приоритет-Пермь 2019 © Все права защищены. Карта сайта ООО Приоритет-ПермьОфициальный сайт Советы по выбору Кондиционеры Вентиляция Воздуховоды Схемы
