Газовый котёл, как и любое другое оборудование, нуждается в регулярном профилактическом обслуживании, которое включает в себя очистку теплообменника котла от накипи. Эту процедуру можно сделать и самостоятельно, нужно только знать все этапы работ и перечень необходимых материалов и инструментов.

Промывка газового котла от накипи много времени это не займёт, а эффект будет такой же, как и от сервисной службы.

Принцип работы теплообменника

Для того чтобы разобраться, как промыть теплообменник газового котла своими руками, нужно познакомиться с принципом его работы. Газовые котлы любого поколения и производителя работают по одному алгоритму: нагревают теплоноситель с помощью тепла, идущего при сгорании газа.

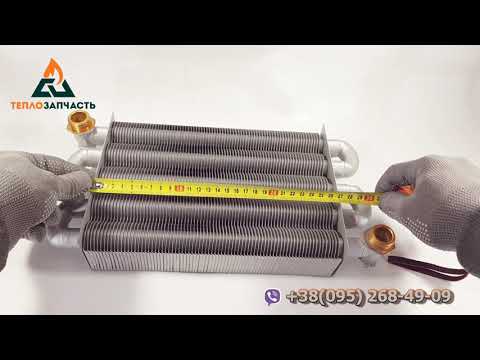

Конструкция теплообменников отличается незначительно. В основном, он имеет вид изогнутой трубы из меди или нержавеющей стали.

За интенсивность нагрева воды отвечают пластины, которые напоминают внешне автомобильный радиатор. Температуру нагрева теплоносителя в теплообменнике можно регулировать, направлять в нужный контур в двухконтурных котлах. Для качественной работы газового «радиатора» его необходимо поддерживать в чистоте.

Для чего чистят теплообменник?

Медь или его сплавы обычно используют при изготовлении змеевика. Выбор металла не случаен: у меди хорошая теплопроводность. Однако есть недостаток, который заключается в интенсивном образовании налёта оксида. Механическим способом его снять невозможно.

Во время эксплуатации котла слой оксида становится всё больше, тем самым снижается теплопроводность змеевика. КПД газового оборудования может снизиться на 15-30 процентов, а это ощутимо в зимнее время.

Снаружи теплообменник буквально «облипает» сажей, а внутри образуется накипь. Если не делать его промывку, то он может дойти до такого состояния, что придётся думать, как поменять теплообменник на газовом котле.

Специалисты газовой службы рекомендуют делать профилактическую чистку теплообменника один раз в год, однако практика показывает, что достаточно почистить теплообменник 1 раз в 2-3 года, чтобы быть уверенным в его готовности к отопительному сезону.

Совет. Периодичность чистки теплообменника зависит от уровня жёсткости воды, определить которую не сложно по налёту на чайнике. Если он проявляется быстро, теплообменник нужно чистить 1 раз в 2 года. Если нет, то можно это делать 1 раз в 3 года.

Подготовка инструментов и очистка от мусора

Если пренебречь профилактическими работами, значительно увеличится расхода газа в отопительный сезон, котёл будет работать на предельной мощности. В итоге это приведёт к выходу из строя агрегата. А ремонт обойдётся гораздо дороже, чем регулярная промывка теплообменника. Кроме того, чистить нужно и газовые форсунки.

Перед тем, как почистить котел от накипи, нужно подготовить следующие инструменты и подручные средства:

• отвёртка с крестовым наконечником;
• отвертка прямошлицевая;
• разводной ключ;
• щётка;
• мыло;
• раствор против накипи (или лимонная кислота).

Так же в помощь понадобится пылесос. Руки надо защитить перчатками.

Доступ к теплообменнику зависит от модели газового агрегата. Простейший вариант, это когда нужно снять крышку с лицевой стороны, выкрутить болты на камере сгорания, и таким образом добраться до теплообменника. Есть модели, когда требуется убирать резиновый уплотнитель и снимать стенки из огнеупорного материала.

После того как будут сняты крышки, нужно почистить пыль и грязь, накопившуюся на дне котла. Этот мусор попадает туда с улицы через дымоходные каналы. Для очистки удобно использовать пылесос.

Как чистят форсунки

Форсунки находятся в самой нижней части камеры сгорания. От того, насколько тщательно будут прочищены форсунки, зависит КПД котла и всей отопительной системы. Когда их чистят регулярно, это легко делать с помощью мягкой тряпочки. Как очистить газовый котел от накипи, если форсунки не чистились давно? Берут жёсткую щёточку (можно новую зубную), на которую нанесено размягчённое мыло.

Мыльная смесь не должна стекать с щётки, чтобы не залить форсунки. Мыло можно брать обычное туалетное, а ещё лучше — хозяйственное. В процессе профилактических работ нужно следить за тем, чтобы внутрь форсунок не попал мусор или жидкость.

Как очищают теплообменник

Перед тем, как почистить газовый котел от накипи, его нужно отсоединить от котла. Как правило, с этим затруднений не бывает, так как соединяется теплообменник с помощью переходников, которые легко откручиваются. Очень аккуратно надо обращаться с температурным датчиком.

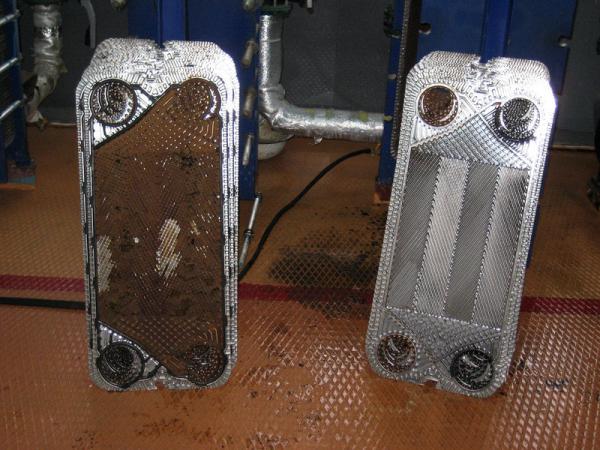

Сначала промывают теплообменник снаружи. Для этого в большой таз наливают воду, в которой разведено средство для промывки теплообменников от накипи. Вода подогревается до 70 градусов. Чем промыть котел отопления, если средства от накипи нет под руками? Можно обойтись обычной лимонной кислотой. Теплообменник замачивают в этом растворе примерно на 30-45 минут. Смывают налёт под сильным напором воды.

Важно. Ни в коем случае нельзя чистить пластины теплообменника губками, щетками или тряпками. Пластины очень нежные и их легко повредить.

Иногда для того, чтобы качественно промыть теплообменник, используют бесконтактную автомойку. Мощность струи нужно выставить щадящую, чтобы не повредить пластины.

После того как внешняя часть теплообменника стала чистой, можно сразу начинать мыть змеевик изнутри. Он подвержен налёту независимо от того, мягкая или жёсткая вода, и стоят ли бытовые фильтры.

Как промыть змеевик

Внешнюю часть теплообменника можно легко отмыть с помощью лимонной кислоты. А вот змеевик изнутри очистить сложнее. Для этого понадобится концентрированное средство Cilit, которое обычно применяют для чистки налётов на сантехнике. Жидким и густым средством заполняют змеевик. Через несколько минут трубу промывают любым декальцинирующим раствором.

Можно развести лимонную кислоту (30 грамм на 1 литр). Раствор нужно залить в трубу и оставить на несколько минут. Перед тем, как вымыть это всё мощной струёй воды, трубу надо хорошо встряхнуть. Промывать от остатков накипи нужно не менее 10 раз.

Заключительные работы

Теплообменник ставят назад в котёл только после того, как он полностью высохнет. Вытирать его нельзя. Для ускорения процесса можно воспользоваться тёплой воздушной струёй фена. Монтаж теплообменника выполняют в обратной последовательности.

После того как теплообменник будет поставлен назад в котёл и подключен к датчику температуры, котёл нужно включить, чтобы проверить качество проведённых профилактических работ. Особенно важно выяснить, насколько быстро теплообменник прогреется.

Разобравшись с устройством котла во время проведения профилактических работ, замена теплообменника в газовом котле своими руками не составит труда.

Совет. Когда теплообменник снимают с котла впервые, то процесс разборки желательно снять на видео из сделать фото. Затем собрать всё это будет гораздо проще.

Промывка теплообменник: подробная инструкция

Чтобы ваш котел отработал бесперебойно весь заявленный срок службы и даже больше — необходимо проводить регулярную профилактическую очистку котла от накипи и сажи. Самое трудное, что вам предстоит в этом процессе – промывка теплообменник.

Частота профилактики обычно определяется заводом-изготовителем и прописана в паспорте на котел. Однако это некая усредненная величина, в реальности же она зависит от того работает ли котел на подготовленной или обычной воде и какова степень жесткости этой воды.

Наиболее подвержены образованию накипи двухконтурные котлы, имеющие вторичный контур для ГВС. По мнению специалистов, такие котлы нуждаются в промывке ежегодно, а при повышенной жесткости воды – до 2-х раз в год.

Содержание:

1. Признаки того, что теплообменник нуждается в промывке
2. Чем опасна накипь для котла
3. Какие существуют варианты промывки
4. Пошаговая инструкция промывки теплообменника
5. Установка магнитной обработки воды

Признаки того, что теплообменник нуждается в промывке

Покупая отопительный и водонагревающий котел, потребитель должен понимать, что данное оборудование нуждается в регулярной профилактической очистке от накипи.

Одноконтурный отопительный котел рекомендуется чистить от накипи 1 раз в 3-4 года. Процесс накипеобразования происходит в нем только при замене либо добавлении в систему свежей воды. Делается это достаточно редко, поэтому особых проблем с накипью в таком котле возникать не должно.

 С двухконтурным котлом дело обстоит немного иначе. В зависимости от жесткости вашей воды промывка теплообменник контура ГВС при жесткой воде должна быть ежегодной. При более мягкой воде вы можете чистить теплообменник контура ГВС 1 раз в 1,5-2 года.

Контур отопления двухконтурного отопительного котла необходимо чистить с той же периодичностью, что и у одноконтурного котла. Профилактическую чистку желательно делать перед началом отопительного сезона.

Проведение профилактической чистки и промывки теплообменника экономически выгоднее и безопаснее для потребителя, чем проблемы, связанные с поломкой, ремонтом или заменой котла в разгар отопительного сезона. Поэтому рекомендуем вам не игнорировать обслуживание вашей техники.

Помимо регулярной профилактики вы можете воспользоваться одним из следующих способов подготовки воды для котла:

• Ионный обмен
• Полифосфатные дозаторы
• Магнитная обработка воды
• Использование дистиллированной воды или антифриза (только на замкнутом контуре)

Используя для котла подготовленную воду вы частично или полностью сможете решить вопрос накипеобразования и необходимость в постоянной профилактической промывке теплообменника пропадет.

Если вы не проводите регулярного обслуживания котла, обратите внимание на следующие признаки, свидетельствующие о том, что котел нуждается в очистке:

• упал напор воды и давление в системе
• увеличился расход газа или электроэнергии
• снизилась температура в помещении при обычных условиях работы котла
• из котла слышны булькающие и шипящие звуки

Эти факторы чаще всего свидетельствую о зарастании теплообменника и трубок, через которые проходит вода, накипью.

Чем опасна накипь для котла

Накипь представляет собой твердые отложения солей жесткости, оседающие на металлических стенках теплообменников и труб, по которым циркулирует вода. Зарастание накипными отложениями стенок теплообменника и труб приводит к уменьшению диаметра внутреннего прохода и как следствие – уменьшению напора воды, падению давления в системе, повышенной нагрузке на насос, а также перегреву и разрушению стенок теплообменника.

Чтобы не выйти из строя котлу нужно равномерно нагреваться и так же равномерно охлаждаться. С накипью это становится невозможным, т.к. она обладает очень низкой теплопроводностью. Металл, нагревающийся с внешней стороны (например, газом), из-за слоя накипи не может отдать тепло теплоносителю. В результате возникают локальные места перегрева металла, который при росте температуры, может потечь, образовав свищ.  На промышленных котлах это приводит к возникновению аварийных ситуаций.

На бытовых котлах слой накипи в первую очередь ведет к перерасходу тепловой энергии (газ либо электричество), идущей на нагрев теплоносителя. Из курса теплофизики известно, что слой накипи в 5 мм приводит к перерасходу тепловой энергии до 30%. Также накипь приводит к ускоренному износу либо полному выходу из строя деталей котла.

Особенно актуальна проблема зарастания накипью на двухконтурных котлах. Если в систему отопления есть вариант залить подготовленную воду или специальный теплоноситель, то контур ГВС нуждается в обязательной защите и регулярной очистке от накипи, т.к. работает на проточной водопроводной воде.

Итак, если накипь своевременно не удалять и не использовать современные способы предотвращения отложений накипи, то котел постепенно будет зарастать.  Сначала образуется тонкий, легкоудаляемым налет, затем он наслаивается, и с течением времени, появляется толстый известковый камень, удалить который за один раз практически невозможно даже при помощи сильнодействующих антинакипных средств.

Поэтому обслуживание котла должно быть регулярным.  Хороший хозяин также обязательно выберет подходящий ему способ умягчения воды для предотвращения отложений.

Какие существуют варианты промывки

Очистить котел от накипи возможно механически, проведением декальцинации, а также способами, предотвращающими отложения — установкой систем водоподготовки или заполнением отопительной системы специально подготовленной водой (для одноконтурных котлов).

Механическая чистка чаще всего используется на промышленных котлах совместно с использованием декальценирующих средств (кислот или специальных антинакипинов). Это очень трудоемкая процедура, т.к. порой, налет настолько твердый, что его приходится высверливать.

В бытовых условиях для предотвращения отложений рекомендуется установка умягчающих воду фильтров либо антинакипных магнитных преобразователей. 1 раз в 3-4 года необходимо вскрывать котел, чтобы убедиться в отсутствии накипи. Т.к. идеального средства умягчения воды в природе не существует, и у всех фильтров имеются свои недостатки, то в малых количествах накипь все же может образовываться. Поэтому при необходимости детали котла необходимо очистить с помощью любого антинакипного средства.

Если вы выбрали вариант без установки предварительного умягчающего фильтра или магнитного преобразователя воды, то первое время котел необходимо вскрывать 1 раз в год перед отопительным сезоном. В течение 2-х лет вам будет ясно нуждается ли теплообменник котла в ежегодной промывке или вы можете проводить данную процедуру 1 раз в 2-3 года.

О фильтрах, предназначенных для умягчения воды, подробнее можно почитать в статье об умягчителях воды для квартиры

Для одноконтурных котлов самый простой способ защиты от отложений – заливка в отопительный контур дистиллированной воды или специального теплоносителя. В некоторых источниках утверждают, что дистиллированная вода имеет высокие показатели коррозионной активности, поэтому производители котлов и радиаторов не рекомендуют ее применение в качестве теплоносителя без дополнительных присадок, подавляющих коррозию.  Не спешите верить на слово таким заявлениям. Это скорее относится к очередному маркетинговому ходу. В замкнутой системе отопления при отсутствии поступающего в нее кислорода, окислительных процессов происходить практически не будет. Вода, полученная методом дистилляции, не приведет ваши трубы к разрушению.

Пошаговая инструкция промывки теплообменника

Итак, мы добрались, наконец-то, до момента вскрытия бытового отопительного котла для промывки его теплообменника.

Если вы по каким-то причинам не хотите разбирать котел – используйте способ промывки котла без съема теплообменника любой антинакипной жидкостью. В нашем случае это будет лимонная кислота, которая довольно хорошо удаляет накипь.

Понадобится:

• лимонная кислота (30-50 г на 1 литр воды)
• большая кастрюля на 6 литров (можно ведро)
• шланг – 3шт
• насос
• блок питания

Последовательность действий:

1. Перекройте подачу газа и воды в котле
2. Отсоедините трубы подачи и выхода воды с первичного теплообменника
3. Подключите шланги к контуру отопления
4. К шлангу подачи воды подсоедините насос
5. Третий шланг подсоедините к насосу и опустите в кастрюлю с водой
6. Шланг слива воды также опустите в кастрюлю с водой
7. Кастрюлю можно поставить на небольшой огонь, чтобы вода, циркулирующая между теплообменником и нашей кастрюлей, была горячей
8. Засыпьте в воду лимонную кислоту
9. Включите насос и оставьте котел в таком состоянии на 1-1,5 часа.
10. Точно также промойте вторичный теплообменник ГВС, переподключив к нему шланги
11. Включите насос и оставьте котел в таком состоянии на 2-3 часа, в зависимости от степени загрязнения котла накипью.
12. После промывки присоедините все трубы подачи и выхода воды.

Если вы хотите промыть только контур ГВС и имеете возможность и желание разобрать котел для очистки – используйте способ промывки котла со съемом вторичного теплообменника. У разных марок котлов теплообменник снимается по-разному. Поэтому лучше всего найти инструкцию или видео по вашей модели в интернете.

Понадобится:

• лимонная кислота (30-50 г на 1 литр воды)
• кастрюля

Последовательность действий:

1. Перекрыть доступ к котлу воды, газа, электричества
2. Разобрать котел и снять  вторичный теплообменник
3. При помощи пылесоса или щетки почистить все поверхности внутри котла
4. Вторичный теплообменник положить в кастрюлю и покрыть водой, разведенной с лимонной кислотой (30-50г на 1 литр воды). Залить раствор воды с лимонной кислоты внутрь теплообменника, таким образом, чтобы вода показалась в отверстии подачи ГВС
5. Прокипятить кастрюлю с теплообменником в течение 30-45 минут и оставить еще на 30 минут.
6. Промыть теплообменник под проточной водой, удалив весь шлам и остатки накипи.
7. При необходимости процесс повторить
8. Установить теплообменник на место
9. Собрать и подключить котел

Установка магнитной обработки воды

Если в процессе эксплуатации котла или при его покупке вы приняли решение, что хотите установить перед котлом систему безопасности от накипи, рекомендуем обратить внимание на магнитную обработку воды. Ее преимущество заключается в том, что это недорогая и абсолютно рабочая система, которая не оказывает вредного влияния на окружающую среду, легко монтируется в трубопровод, не требует замены картриджей, и не дает солям жесткости откладываться на теплообменнике и трубах.

Принцип магнитной обработки воды основан на воздействии высокоградиентного магнитного поля на способность содержащихся в воде, в составе гидрокарбонатов ионов кальция, магния, образовывать твердый нерастворимый осадок в толще воды. Без магнитной обработки воды, образующийся в процессе нагрева нерастворимый осадок карбоната кальция, магния осаждается на границе раздела твердой и жидкой фазы (т.е. на стенках теплообменников, тэнов, трубах).

Благодаря магнитной обработке происходит процесс образования в толще воды «затравочных» кристаллов, которые являются центрами кристаллизации для всех последующих соединений карбоната кальция. Выпадение осадка переносится с границы раздела фаз в толщу воды. Также молекулы карбоната кальция теряют способность слипаться в крупные комплексы и находятся в толще воды в виде мельчайшей, невидимой невооруженным глазом взвеси.

В зависимости от химического состава воды и правильности подобранного оборудования вы можете полностью или частично избавиться от образования нового налета. Также магнитная обработка воды, с течением времени, размывает уже существующий налет, делая его рыхлым и легкоудаляемом при промывке системы.

Проверить работоспособность магнитного преобразователя воды вы можете, вскрыв котел до и через полгода-год после установки.

Магнитный преобразователь воды не является панацеей и не дает 100% эффекта на любой воде, как и ни один другой бытовой фильтр не способен дать 100% эффекта в реальных условиях. Однако в 80% случаев вы получите уверенный результат уменьшения или полного исключения образования накипи и поставленная задача будет решена. В итоге срок службы вашего котла будет продлен и проблем, а также поломок из-за жесткой воды не произойдет.

Магнитный преобразователь воды НакипOFF вы можете приобрести на нашем сайте или в розничных магазинах вашего города.

Как видите, самостоятельная промывка теплообменник от накипи возможна в домашних условиях и не является таким уж страшным делом. Более того, этот процесс можно сделать легче и реже с помощью применения средств предварительной подготовки воды, таких как антинакипные магнитные преобразователи или фильтры ионного обмена.

Должен ли я заменить теплообменник моей печи или приобрести новую печь?

У вас треснул теплообменник? если вы уже получили предложение по замене теплообменника от подрядчика, у вас сейчас может закружиться голова. «Сколько стоит его замена?»

Итак, теперь ваш главный вопрос: « Должен ли я заменить треснувший теплообменник или заменить печь? ”

Хороший вопрос.

Но прежде чем мы ответим на этот вопрос, давайте подвергнуть сомнению одно важное предположение…

Теплообменник вашей печи ДЕЙСТВИТЕЛЬНО треснул?

Грустно это говорить, но есть несколько недобросовестных подрядчиков. Многие попытаются найти что-то не так с вашей печью, чтобы продать вам дорогой ремонт или новую печь.

Один из самых распространенных способов сделать это говорит вам о том, что ваш теплообменник треснул. Они показывают вам эти «трещины», показывая, как вода или дымящий агент проникают через щели в теплообменнике.

Это плохая практика, имеющая целью выманить у вас с трудом заработанные деньги. По данным Института кондиционирования, отопления и охлаждения (AHRI):

«Любая трещина или отверстие, которые достаточно велики, чтобы повлиять на горение, будут легко видны невооруженным глазом. Не используйте водяные камеры или курительные средства для проверки на наличие утечек. Стыки теплообменников печей негерметичны, поэтому небольшая утечка является нормой. При наличии каких-либо ненормальных сколов, трещин или отверстий теплообменник необходимо заменить».

Так что любой подрядчик, который говорит, что у вас треснул теплообменник, не верьте им на слово. Попросите его или ее показать это вам. Вы должны быть в состоянии видеть это.

Вот как выглядит треснувший теплообменник:

Другими признаками треснувшего теплообменника являются:

• Накопление сажи на внутренних деталях из-за неправильного сгорания.
• Высокий уровень (200+ ppm/частей на миллион) угарного газа в дымоходе.
• Нарушения пламени/ненормальное пламя в горелках. Пламя должно быть устойчивым и голубым. Если пламя желтое/оранжевое и танцует вокруг, возможно, ваш теплообменник треснул.

Опять же, попросите своего подрядчика показать вам эти знаки.

Допустим, теплообменник действительно треснул

Хорошо, по мелочам. Если у вас треснул теплообменник, вероятно, срок службы вашей печи подходит к концу (18-20 лет).

Если это так, то замена теплообменника обычно не стоит денег. Кого бы вы ни спросили, замена теплообменника будет стоить дорого. Это все равно, что купить новый двигатель для старой разбитой машины.

Поэтому ваш следующий шаг — найти новую печь. Ознакомьтесь с нашим руководством, чтобы определить, стоит ли высокоэффективная печь дополнительных затрат в вашем доме в Нью-Джерси.

Или, если вы подумываете также о замене кондиционера (люди часто заменяют печь и кондиционер вместе), вам следует подумать о тепловом насосе. Тепловые насосы могут обогревать и охлаждать ваш дом.

Вам нужно получить второе мнение о теплообменнике вашей печи или узнать цену на новую печь или тепловой насос? Обратитесь за помощью к специалистам Air Professionals.

Мы предлагаем полный спектр услуг по обслуживанию печей (включая ремонт, техническое обслуживание и замену) по всему Нью-Джерси, включая:

Округ Хантердон: Аннандейл, Эсбери, Блумсбери, Калифорния, Клинтон, Флемингтон, Френчтаун, Глен Гарднер, Хэмптон, Хай-Бридж, Ламбертвилль, Ливан, Милфорд, Питтстаун, Рингоз, Стоктон, Три моста и станция Уайтхаус

Округ Сомерсет: Баскин-Ридж, Бедминстер, Бель-Мид, Бернардсвилль, Баунд-Брук, Бранчбург, Бриджуотер, Фар-Хиллз, Франклин-Парк , Гладстон, Грин-Брук, Хиллсборо, Кингстон, Мартинсвилл, Миллстоун, Монтгомери, Станция Нешаник, Норт-Плейнфилд, Пипак, Раритан, Роки-Хилл, Скиллман, Сомерсет, Сомервилль, Саут-Баунд-Брук и Уоррен

Округ Мерсер: Восточный Виндзор, Юинг, город Гамильтон, город Хоупвелл, город Лоуренс, Мерсервилл, Роббинсвилл и город Уэст-Виндзор , South Brunswick и South Plainfield

Warren County: Alpha, Greenwich, Lopatcong Township, Phillipsburg и Pohatcong Township

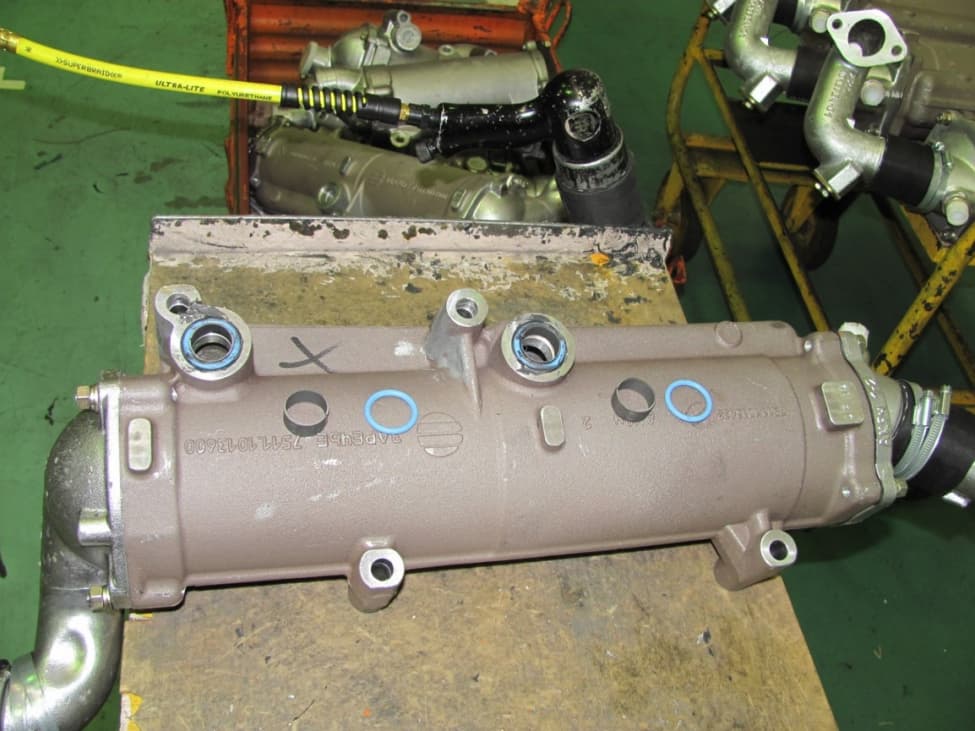

Yanmar 3Jh3E Снятие теплообменника, пошаговые инструкции с фотографиями – SV Sparklemuffin

Надеюсь, вы никогда не столкнетесь с необходимостью замены теплообменника (как я!).

Но если вы это сделаете, во-первых, извините! А во-вторых, надеюсь, эта статья поможет облегчить вашу боль.

На этой странице «передний» относится к концу двигателя со шкивом коленчатого вала и ремнем, а «задний» или «задний» относится к концу с выпускным коленом и трансмиссией.

Важное примечание перед началом! Теплообменник опирается на две шпильки, которые ввинчиваются в блок цилиндров. Если вы хотите сохранить эти шпильки, вам понадобится зазор не менее 4 дюймов с правой (если смотреть вперед) стороны двигателя, чтобы снять теплообменник со шпилек. В противном случае вам нужно будет удалить шпильки, которые могут раз повредить или их разрушить. У меня не хватило зазора, и для снятия шпилек пришлось использовать тиски, которые выдолбили шпильки и сняли кучу их тонкой обшивки. Так что мне пришлось заменить две шпильки при замене теплообменника.

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ. Я не профессиональный механик. Это просто запись того, что я сделал. Это может быть совершенно неправильно. Вы работаете с двигателем на свой страх и риск. Если есть сомнения, обратитесь к профессионалу.

1. Закройте кингстон забортной воды и отсоедините или выключите двигатель/стартерную батарею.

2. Слейте из двигателя охлаждающую морскую и пресную воду.

3. Снимите генератор.

4. Снимите выпускной патрубок.

5. Снимите два шланга забортной воды с задней торцевой крышки теплообменника.

Обратите внимание, что на этой фотографии задняя крышка снята. Возможно, вам не нужно этого делать.

6. Снимите переливной шланг с крышки охлаждающей жидкости.

7. Снимите крышку термостата (2 болта M8, шестигранная головка 12 мм). Это помогает снять верхний шланг подачи свежей воды (ниже).

8. Снимите два провода датчика с корпуса термостата. Один справа — это винт с крестообразным шлицем, другой — гайка с шестигранной головкой на 8 мм. Это нужно для того, чтобы эти провода не мешали снятию теплообменника.

9. Снимите верхний шланг подачи свежей воды с передней части теплообменника (шестигранная гайка 5/16″ на хомуте шланга).

10. Снимите болт, крепящий трубу охлаждающей свежей воды (1 болт M8 x 55 мм, шестигранная головка 12 мм). Это поможет снять нижний шланг подачи свежей воды (следующий шаг).

11. Снимите нижний шланг охлаждающей свежей воды с передней части теплообменника (шестигранная гайка 5/16″ на хомуте шланга). Обратите внимание: если вы не полностью слили теплообменник на шаге 2, при снятии этого шланга хлынет охлаждающая жидкость.

12. Снимите гайку, крепящую трубу рабочего колеса к нижней части теплообменника (1 гайка, шестигранная головка 12 мм).

13. Ослабьте три верхних болта сбоку теплообменника (3 болта M8 x 160 мм, шестигранная головка 12 мм).

14. Снимите две нижние гайки сбоку теплообменника (2 гайки, шестигранная головка 12 мм).

15. Снимите нижний болт сбоку теплообменника (1 болт M8 x 100 мм, шестигранная головка 12 мм).
