Как подключить два газовых баллона к одной системе ГБО?
Установка газобаллонного оборудования имеет массу разных тонкостей и секретов, не зная которые можно совершить массу ошибок. Каждая ошибка, в процессе эксплуатации приведет к перебоям в работе двигателя или того хуже, к несчастному случаю.
Именно по этой причине, большинство из нас доверяют установку ГБО специалистам, которые имеют необходимое оборудование и опыт, позволяющий выполнить все по высшему разряду. Однако нередко случаются ситуации, в которых даже специалисты оказываются в тупике. Так, к примеру, не многие установщики знают, как правильно подключить два баллона, чтобы система функционировала правильно и полноценно.
В этой статье, я постараюсь ответить на вопрос как соединить газовые баллоны между собой и правильно организовать систему ГБО, включающую в себя два баллона.
Смысл?
Установка двух баллонов производится довольно редко, так как намного проще и, наверное, дешевле будет установить один большой резервуар, нежели два поменьше. Однако есть исключения.
- Во-первых, два баллона можно расположить более удобно, нежели один большой, не во всех авто есть такая возможность.
- Во-вторых, два баллона можно установить в разных местах кузова, таким образом сэкономив полезное место в багажнике. Например, один баллон под днищем кузова, а второй в багажнике. Таким образом вы получите большой запас хода, сэкономив при этом место в багажнике.
- В-третьих, обладателям автомобилей с большим объемом двигателя, а также владельцам различных микроавтобусов и автобусов, установка двух больших баллонов позволяет получить большой запас хода, отсутствие потребности в частых заправках и т. д.
Актуально:
Освидетельствование баллонов ГБО: что это, для чего и как это происходит?
В общем, причин предостаточно, поэтому переходим ко второму пункту — реализация.
Как объединить два баллона в ГБО? Варианты реализации
- Первый способ — установка двух отдельных баллонов со своими ВЗУ. Такой вариант менее удобен, но более прост в исполнении. Устанавливаются два баллона, которые подключаются через тройник к центральной магистрали, ведущей к редуктору. Перед врезкой в центральную магистраль, можно установить по одному электроклапану, хотя многие утверждают, что достаточно одного.
- Второй вариант — установка двух газовых резервуаров с одним ВЗУ. Этот вариант более удобен, так как заправка газовых баллонов будет осуществляться через одно устройство. Подключение к ВЗУ выполняется через тройник, при этом некоторые установщики убирают один мультиклапан, чтобы второй бак заполнялся сильнее и выступал как дополнительная емкость, а два бака при том воспринимаются системой как один. Но
Есть и другие варианты, но, на мой взгляд, эти два — наиболее оптимальные. Единственное, о чем следует помнить это то, что установкой ГБО, а также баллонов в частности, должен заниматься профессионал. Любые, на первый взгляд, мелочи, могут привести к печальным последствиям или как минимум к некорректной работе ГБО. Помните об этом!
Если вам известны другие варианты установки двух баллонов в систему ГБО, расскажите о них в комментариях, буду очень признателен.
Всем пока, спасибо за внимание, и до новых встреч на ГБОшнике.
Полезные статьи газобаллонное оборудование, газовый баллон, полезные советы, установка ГБО, эксплуатация ГБО permalinkПОХОЖИЕ ЗАПИСИ:
Интересное видео!
youtube.com/embed/HPFB4x2eC-o?feature=oembed” frameborder=”0″ allow=”accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture” allowfullscreen=””/>Популярное на сайте
- Муфта Haldex: устройство, принцип работы, неисправности.…
- УДАЛЕНИЕ КАТАЛИЗАТОРА: ВСЯ ПРАВДА, которую ты должен…
- ТОП-5 ошибок при проверке уровня антифриза! Не повтори…
- Неисправность клапана PCV — ТОП-6 признаков! Устройство,
Как использовать полупустые газовые баллоны
Блог – Последние новости
Привет! Сегодня расскажу о такой чудной штукенции, как переходник для газовых баллонов. Выглядит она вот так. Соединяет между собой 2 (два) нарезных баллона:
Внешний вид переходника
Преобреталась на aliexpress.
com спонтанно: https//ru.aliexpress.com/item/1000007201014.html?spm=a2g0s.9042311.0.0.274233edWdT60k — ссылка на магазин. Называется в переводе с китайского «Открытый Кемпинг адаптер для замены газа плита цилиндр Бензобак горелки плита разъем газа переходник для печки комплектующие переходника», но это не суть. С помощью такого приспособления можно из одного баллона перелить газ в другой тем самым освободив полупустые емкости. Срок доставки 2-3 недели. По восторженным отзывам на сайте работает отлично. Проверим.
Так выглядит посылка от Aliexpress
Пустых и полупустых баллонов к тому моменту у меня скопилось немало, решено было испытать девайс сразу после получения. Пролистав несколько сайтов выяснили, что газ сливаетя в первые 10 минут, потом баллоны просто стоят — система не работает. Пользователи рекомендовали производить манипуляцию с разницей температур принимающего и отдающего баллонов. Ок! Подготовили все необходимое оборудование: полупустые газовые катриджи на 425 грамм газа, весы, водостойкий термомерт, переходник, емкость под горячую воду.
Освободили морозилку. И поехали…
Инструкция по переливу газа
- Взвешиваем емкости. Полный баллон без пластиковой крышки весит 672 (шестьсот семьдесят два) грамма.
- Балон приемник помещаем в морозильную камеру на 30 (тридцать) минут
- Балон донор 3-7 (три — семь) минут нагревают в теплой воде, температурой 45° — 50°. Мы воду не подогревали — налили из под крана горячую.
- Соединяем две емкости: принимающий холодный баллон снизу, отдающий горячий баллон сверху, и открывают вентиль. Газ начинает течь с характерным звуком. По окончании звука вентиль закрываем.
- Контролируем вес принимающего баллона. Можно налить даже больше стандартного веса, это опасно при нагревании.
- Контролируем вес отдающего баллона. У нас не получилось освободить емкости полностью 7 — 10 (семь — десять) грамм газа все равно остается. Но это уже не жалко выбросить.

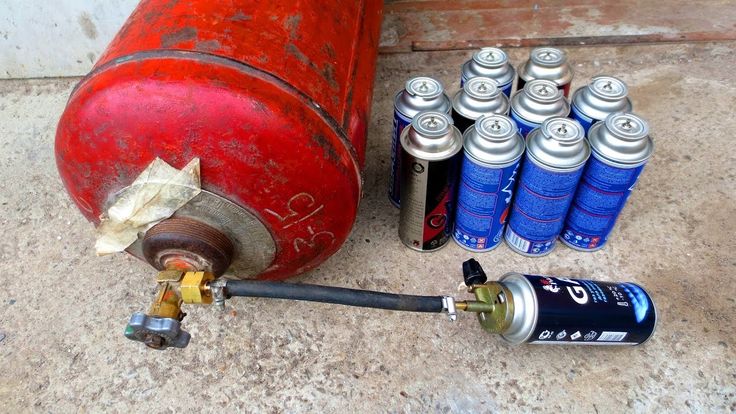

Аналогичным образом можно вылить газ из цангового баллона, соединив обе тары через дополнительный переходник байонет.
Он тоже продается у поставщика, но у нас был свой.
Таким образом из 20 (двадцати) полупустых баллонов мы получили 6 (шесть) полных весом примерно в 672 (шестьсот семьдесят два) грамма.
Готовые полные баллоны. Каждый весом 672 грамма
Мусор. Урра!!! Весь этот хлам можно теперь выбросить
Недостатки переходника
Не обошлось и без поломок. По отзывам туристов аналогичной проблемы у других пользователей не возникало. После очередного навинчивания у проводника вырвало внутреннюю резьбу и она осталась на баллоне. Плоскогубцами снять не получилось. Пришлось задавить переходник назад и открутить резьбу придерживая на корпус девайса.
Чинили с применением русской матери и кувалды. Через полотенце на разделочной доске забили молотком резьбовую часть обратно и заправили еще 2 (два) баллона. Переходник остался готовым к использованию и дальнейшему применению.
Вывод. Однозначно переходник для резьбовых баллонов полезная вещь. С его помощью можно освободить пустые газовые катриджи и выкинуть или дозаправить полуполные до необходимого веса.
Можно переливать газ из разны типов емкостей и адаптировать Ваши баллоны под необходимый тип горелки. Перелить газ не сложно, быстро и экономно.
Ответить
Хотите присоединиться к обсуждению?
Не стесняйтесь вносить свой вклад!
ЗАКАЗАТЬ ТУР
КОНТАКТЫ
[email protected]
+7 (918) 080-25-93
+7 (938) 495-82-98
+7 (966) 770-27-52
+7 (999) 650-82-31
—————————
Skype: nunataka.ru
+7 (999) 650-82-31 – viber
+7 (999) 650-82-31 – whatsapp
ПРИСОЕДИНЯЙТЕСЬ!
РЕКВИЗИТЫ
ООО “НУНАТАК”
ИНН 2311175173
КПП 231101001
ОГРН 1142311009081
PTO 013528
© Copyright – НУНАТАК, 2014 – 2023
«Что нужно и чего не следует делать» для соединений баллонов CGA
Франк Кэндл, директор по развитию бизнеса — специальное газовое оборудование Airgas |
Зима 2017 г.
, выпуск Возможно, вы знакомы с соединениями CGA (Compressed Gas Association), но о чем говорят различные типы разъемов?
Во-первых, они сообщают вам, есть ли опасность с газом, еще до того, как вы посмотрите на этикетки на баллоне. Комитет по соединениям CGA разрабатывает и назначает уникальный фитинг для каждого газа, а также максимальное давление в газовых баллонах, и делает это не просто так. Например, соединение для баллона, содержащего токсичные, ядовитые или легковоспламеняющиеся газы (чистый газ или смеси), будет LH (левостороннее). Левая гайка имеет отметку на шестиграннике гайки. Это отличие от типичной правосторонней конфигурации предупреждает пользователя о том, что газ опасен и с ним следует обращаться надлежащим образом.
Хотите обеспечить безопасность и целостность продукта со всеми вашими соединительными системами CGA? Узнайте ниже, что можно и чего нельзя делать для успешных соединений CGA, которые помогут устранить опасности и помогут вам оптимизировать работу для получения клапанов высокой чистоты.
Необходимо: разные соединения CGA для разных давлений наполнения
Для одного и того же газа, но с разным давлением наполнения будут разные соединения CGA. Также бывают RH (правая) или LH (левая) резьба. Левая резьба имеет обратную или левую резьбу вместо обычной правой резьбы, и это странно, потому что она отличается от того, как вы ослабляете или затягиваете соединение. Как отмечалось выше, все ядовитые, ядовитые, коррозионно-активные и легковоспламеняющиеся газы будут иметь левую резьбу. Это распространяется и на смеси. Когда смесь соответствует одному из этих обозначений на основе процентного содержания второстепенных компонентов, она становится соединением LH.
Не следует: менять CGA на регуляторе
Почему не рекомендуется менять CGA на регуляторе? Если бы кто-то снял CGA 580 с регулятора и заменил его на CGA 680, работа с газом была бы такой же, но давление было бы больше, чем CGA 580 и регулятор рассчитаны. Если бы регулятор был введен в эксплуатацию на баллоне с CGA 680, это привело бы к избыточному давлению в регуляторе.
Не используйте фитинг, который позволяет соединить 2 разных соединения CGA
Никогда не используйте фитинг, который позволяет соединить два разных соединения CGA — их иногда называют «фитингами с подстановочными знаками», когда одна сторона Это будет фитинг CGA 320, а другой CGA 580. Эти фитинги никогда не должны использоваться, поскольку они представляют опасность для оператора, а также риск перекрестного загрязнения. Как уже говорилось, разные фитинги предназначены для разных давлений, и вы нарушаете конструктивные факторы фитинга, установленные CGA, используя их.
Перекрестное загрязнение — еще одна проблема, которой вы рискуете.
Необходимо помнить о перекрестном загрязнении
Перекрестное загрязнение является еще одной причиной отказа от замены CGA или использования подстановочных фитингов. Это создает две проблемы. Для аналитических приложений это может привести к появлению загрязняющих веществ в системе и вызвать несоответствия и другие проблемы с производительностью. Эти загрязнения могут привести к повреждению таких компонентов, как очистители, колонки и детекторы, а также вызвать проблемы с производительностью.
Другой проблемой является кислород. В ходе предыдущего обслуживания могли попасть загрязняющие вещества, такие как галоидоуглеводороды или углеводороды, несовместимые с кислородом, в результате чего в регуляторе может произойти воспламенение. Как правило, всякий раз, когда в регуляторе происходит воспламенение, это приводит к фрагментации материала, что приводит как к травмам, так и к возможному возгоранию.
Большинство пожаров происходит в кислородных регуляторах в результате модификаций регулятора, который ранее эксплуатировался без происшествий. Модификация сменных компонентов обычно определяется как причина воспламенения внутри регулятора и последующего события.
Необходимо: знать свои соединения CGA
Соединения CGA бывают двух типов: уплотнение металл-металл, называемое пулевидным соединением, как в CGA 580, или уплотнение с прокладкой, как в случае CGA 320. Соединение состоит из двух или трех компонентов: гайки, ниппеля и некоторых прокладок. Прокладка может быть изготовлена из разных материалов. Выбор основан на совместимости материала прокладки с газом.
Иногда ниппель и клапан могут быть из разных материалов. Необходимо соблюдать осторожность, чтобы не перетянуть эти соединения, так как более твердый из двух материалов может повредить более мягкий материал и вызвать проблемы при выполнении нового соединения.
ПРОДОЛЖЕНИЕ НА ВЕРХУ СТРАНИЦЫ
Не следует: использовать тефлоновую ленту для создания уплотнения
Еще одна распространенная ошибка заключается в нанесении тефлоновой ленты на соединение, чтобы добраться до уплотнения.
На самом деле лента вызывает утечку и, как правило, не предотвращает утечку. Когда на гайку CGA наклеивается лента, она предотвращает полный контакт носовой части пулевидной CGA с сопрягаемой поверхностью внутри клапана цилиндра. Образуется зазор, и единственное, что препятствует выходу газа, — это лента. Небольшие молекулы, такие как гелий и водород, легко улетучиваются через это ленточное соединение. То же самое верно и для соединений с прокладками — там лента будет препятствовать полному сжатию прокладки.
Большинство людей считают, что для обеспечения герметичности требуется огромное усилие, но посмотрите на приведенную ниже таблицу рекомендации CGA по крутящему моменту в зависимости от номера соединения.
Не только этикетки на баллонах говорят нам о газе, но и номера CGA, а также о том, является ли соединение левым или правым. Помните, что нельзя менять CGA на регуляторе и использовать «фитинги с подстановочными знаками». Левосторонние соединения расположены в обратном направлении, и они специально установлены таким образом, чтобы мы знали об опасности, связанной с газом, поэтому необходимо соблюдать осторожность.
Графики, показанные в этой статье, доступны для вас. Чтобы получить их, обратитесь к местному представителю Airgas или в другое место. Всегда соблюдайте осторожность при замене отработанного баллона. Если вы не прошли надлежащего обучения, обратитесь к своему поставщику газа, чтобы пройти это обучение. Airgas проводит обучение по технике безопасности для всех наших клиентов в рамках нашей ответственной ответственности.
Надеюсь, эта информация окажется для вас полезной. Если у вас есть какие-либо вопросы по этой статье, со мной можно связаться по адресу [email protected].
Комбинация газовых баллонов Primus
Комбинация газовых баллонов Primus Когда я путешествую один по Лапландии, я в основном использую
дровяная титановая походная плита для приготовления пищи. Но для более коротких походов
или при приготовлении пищи на двоих походная плита Trangia намного больше
удобный. У меня есть и спиртовые, и газовые горелки, и я действительно
нравится удобство газа! Также его энергия
плотность выше, по весу, чем у спирта.
Но у него есть, однако, один главный недостаток: как совместить
остатки? Остатки спирта легко переливаются из одной бутылки в другую,
но после пары походов я нахожусь с несколькими частично использованными газами
цилиндры валяются. Нет особого смысла брать почти пустой
баллон в походе любой значительной длины, а почти пустые –
не легко сочетается! Преимущество газа над спиртом в плотности энергии
быстро теряется, если относительно тяжелый стальной цилиндр не полностью
полный топлива для начала.
Поэтому я приступил к поиску способа объединить эти остатки в один цилиндр.
На Ebay есть множество адаптеров для заправки небольшого газового кемпинга.
баллоны от больших газовых баллонов для барбекю и т. д. Заправка
походные газовые баллоны таким образом имеют свои риски, например, давление
чистый пропан может быть намного выше, чем у смеси бутан/изобутан/пропан
обычно используется в кемпинговых цилиндрах. Но более дешевые заправки не были моим основным
в любом случае, я просто хотел использовать остатки
аутентичная газовая смесь для кемпинга, путем объединения содержимого двух (или более)
цилиндры в один.Поэтому я заказал два адаптера для заправки («заправка пропаном для наружного применения»). адаптер” являются подходящими ключевыми словами для поиска), и изуродовал их, чтобы сделать мой собственный. Оба адаптера для заправки имеют один конец, который подходит для большого бака для сжиженного нефтяного газа, и
другой конец, который подходит к резьбовому цилиндру Primus (он называется Клапан Lindal B188 с резьбой 7/16 дюйма UNEF.
клапан используется на печах EN 417 ), а фитинг имеет
игольчатый клапан на нем.
фитинги соединяются через короткий отрезок пластикового шланга высокого давления
(см. ниже). Заказал два таких адаптера. В одном уже не было прокладки
в конце газового баллона! Это ebay для вас. Но клапаны Линдала были все
что я хотел, и они были в порядке, так что ничего страшного. | |
| Шланг имеет маркировку “ PU TUBE 6MMX4MM “, что вероятно
означает полиуретан с внешним диаметром 6 мм и внутренним диаметром 4 мм. я
нашел похожий шланг на Амазоне, рассчитанный на давление около 12 бар, который
должно быть достаточно безопасным для этого использования. (Чистый пропан, с его
Давление паров 10 бар при комнатной температуре может быть недостаточным
близко зная качество, которое вы иногда получаете от дешевых товаров ebay. Но
для походной смеси бутан/изобутан/пропан этого должно быть много –
давление паров бутана примерно в пять раз меньше, чем у пропана.) Я отрезал конец газового баллона от одного адаптера. Затем я разобрал клапан Линдала с другого переходника, что повлекло за собой просто открутив стопорную гайку и стянув шланг. Теперь я мог собрать свой собственный клапан Lindal на адаптер клапана Lindal. | |
Этот модифицированный адаптер теперь имеет фитинг клапана Lindal с игольчатым клапаном,
на обоих концах. Теперь я могу использовать этот адаптер для подключения двух кемпинговых газовых баллонов.
баллоны вместе, чтобы передать остаточный газ из одного баллона
в другой. |
Вы могли бы просто позволить газу течь между цилиндрами: жидкость будет
выкипятить из теплого цилиндра и снова сконденсироваться в жидкость на холоде
цилиндр, но это также будет перекачивать тепло из теплого цилиндра в
холодный, из-за чего температуры быстро выравниваются.
Итак, вы будете
лучше перевернуть подающий цилиндр вверх дном. Таким образом, жидкость
будет передаваться вместо газа, и будет меньше кипения и
происходит конденсация, что приводит к снижению теплопередачи. Вы должны быть в состоянии
перекачать не менее 100 г топлива за один раз, не имея
снова охладить приемный цилиндр. При объединении двух полуотработанных
цилиндров мне пришлось охлаждать приемный цилиндр дважды, так как поток
остановился на первом же ходу. Вы также можете использовать морозильную камеру для охлаждения
приемный цилиндр еще ниже, но, пожалуйста, не пытайтесь нагревать
дающий цилиндр в духовке…
Собирая остатки, будьте осторожны, чтобы не переполнить цилиндр. У вас есть
заметил, что свежий баллон прямо из магазина заправлен не на 100%
с жидкостью, а скорее расплескивается при встряхивании. Не заполнять
приемный цилиндр дальше этого! Кухонные весы можно
используется для проверки уровня заполнения, если у вас есть аналогичный неиспользованный цилиндр на
пустой в качестве ссылки.
Вес тары пустого 450 г (нетто)
Цилиндр Primus весит около 220 г, но это может варьироваться в зависимости от марки.
Кроме того, поскольку клапаны на цилиндрах не вечны, но со временем могут изнашиваться и начинает течь, я стараюсь не использовать баллон повторно более одного раза. С этой целью я всегда маркирую заполненный баллон «остатками» и никогда не пополняйте его снова.
Вот процедура, которой я следую. не рекомендую вам это делать ,
потому что это преднамеренное неправильное использование такого рода
газовые баллоны, которые не предназначены для повторного заполнения. еще раз говорю, делаю
*не* пробуйте это дома!
|
Закройте вентиль в
несвязанный конец.Так газ больше удобный для приготовления пищи, молодец! А вдруг вы просто хотите минимизировать вес ? Пластиковая литровая бутылка из-под спирта. весит около 864 г, из которых около 790 г, или 91 %, приходится на фактическое топливо.
В то время как газовый баллон массой 450 г (нетто) весит около 673 г в
Итого — только около 67% этого веса — реальное топливо, которое вы можете сжечь!
Все остальное исходит от относительно тяжелого стального цилиндра, необходимого для
справиться с напором сжиженного газа — стоит ли носить
этот лишний вес рядом с тобой?Я посмотрел некоторые энтальпии сгорания от всезнающего CRC Справочник по химии и физике [1]. значения с поправкой на испарение воды [2], а в пересчете на топливо вес указаны в таблице ниже. Чтобы дать некоторую перспективу, требуется 420 кДж (плюс все тепловые потери [3]) на тепло литр воды от 0°C до 100°C.
| Химический | Энтальпия сгорания |
| Этанол | 27.02 kJ/g |
| Isopropanol | 30.66 kJ/g |
| Propane | 46.64 kJ/g |
| Isobutane | 46.33 kJ/g |
Денатурированный спирт может содержать различное количество изопропанола или других
спирты, следовые количества кетонов и прочая хрень.
Как вы видете
Из таблицы изопропанол и этанол очень похожи с точки зрения
их энтальпии сгорания, поэтому я просто буду использовать значение для чистого
спирт этиловый. И на самом деле это значение будет довольно оптимистичным, т.к.
азеотропный этанол содержит 4,4% воды — эта вода не только
не горит, а на самом деле потребляет некоторое количество тепла, как это необходимо
испарился. Правильным значением для чистого азеотропного этанола будет некоторое
25,73 кДж/г, но если в смеси много изопропанола, то
фигура немного улучшится. Впрочем, немного.
Типичный газ для кемпинга представляет собой смесь пропана и изобутана, но, как вы видно из таблицы, углеводороды чрезвычайно близки по их энтальпии сгорания, так что я просто использую значение для чистого пропан.
Теперь легко подсчитать, что полная литровая фляга спирта с
вес нетто 790 г, содержит менее 21,35 МДж (из-за
проблема с водой, о которой я упоминал выше), которая выходит максимум на 24,71 кДж/г при расчете на вес брутто 864 г.
С другой стороны, газовый баллон массой 450 г содержит 20,99 МДж,
что дает 30,98 кДж/г для веса брутто 673 г.
Итак, у вас есть это. Баллоны с бензином для кемпинга побеждают с небольшим отрывом, при условии, что они заполнены ! Но, как видите, это не займет много времени. использование газового баллона, чтобы поставить его ниже духов по плотности брутто-энергии. (Который именно поэтому я построил описанный выше переходник для заправки.) Но также, как вы потребляют топливо, ваш рюкзак теряет столько веса, но собственный вес цилиндр не уходит в той же пропорции. Итак, если бы вы средний вес, который вы несете на протяжении всего похода , дух обязательно бы выиграл. Газ выиграл бы только , когда начальных весов подвергаются критике.
Это одна из причин, почему я не выбираю бензин для кемпинга в качестве топлива в походах.
в одиночку и нужно минимизировать вес. Но в основном это потому, что
мой сверхлегкий
дровяная титановая походная плита легко вместит дух
горелка, но не стандартная газовая горелка Trangia .
а я делаю вместо выступ
весь тяжелый Trangia со мной, когда один! Одной из альтернатив может быть
небольшая горелка, которая навинчивается прямо на цилиндр, но я был счастлив
Хватит спиртовой горелки — в основном я все равно использую дрова для топлива! Однако, если
Я таскаю 1,4 кг Trangia , тогда смысла не много
выбрать газ, просто чтобы оптимизировать несколько сотен граммов веса тары.
[1] Д. Р. Лиде (редактор), CRC Справочник по химии и физике , CRC Press, Бока-Ратон, 76-я улица
издание 1995 г.
[2] Приведены стандартные значения
для реакции, где продукты CO 2 и H 2 O являются
соответственно в газообразном и жидком состоянии. Если вся пластовая вода
конденсируется на горшке, эта цифра будет несколько завышена. Так, для этанола
например, реакция
C 2 H 5 OH + 3 O 2 → 2 CO 2 + 3 H 2 O,
надо вычесть молярную энтальпию испарения воды в три раза
от энтальпии сгорания для реалистичной цифры.
