Как убрать конденсат с гидроаккумулятора: Как избавиться от конденсата на гидроаккумуляторе. Помпа для откачки воды

Как избавиться от конденсата на гидроаккумуляторе. Помпа для откачки воды

Гидроаккумулятор — сердце системы автономного водоснабжения

Конденсат на гидроаккумуляторе, трубах, сливном бачке и фильтрах — довольно распространенная проблема в частных домах с автономным водоснабжением, особенно в летнее время, когда воздух насыщен влагой, и температура воздуха намного выше температуры воды в скважине. Именно разница температур и высокая влажность являются основными причинами оседания капелек воды на трубах, бачке и гидроаккумуляторе. В этой статье будут рассмотрены 3 интересных и эффективных способа борьбы с конденсатом на гидроаккумуляторе, фильтрующей колонне aquachief 1252 и сливном бачке унитаза.





В моем доме гидроаккумулятор расположен прямо в ванной комнате, и, поскольку влажность там всегда повышена, то количество конденсата даже в зимнее время заставляет проводить мероприятия по его удалению. Как правило, при чрезмерном скоплении влаги на элементах системы водоснабжения, происходит стекание воды на пол, образуются целые лужи, которые постоянно приходится вытирать.

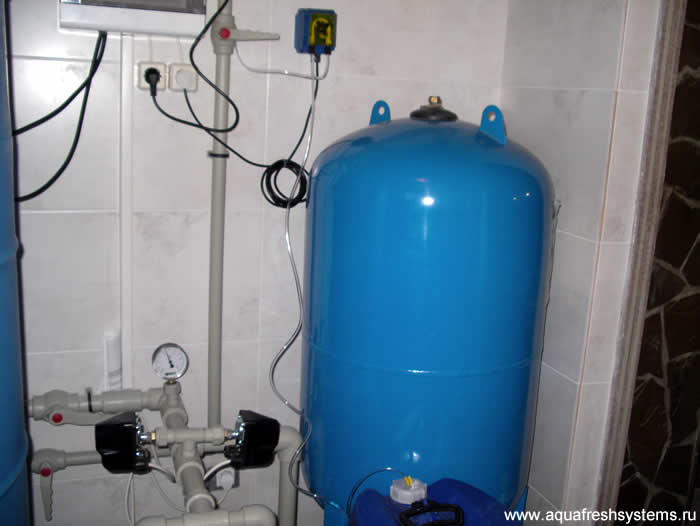

Конденсат на гидроаккумуляторе

Как убрать конденсат с гидроаккумулятора

Сначала были попытки: обернуть гидроаккумулятор теплоизоляционными материалами, чтобы снизить теплопроводность; использовать промышленные устройства для поглощения влаги из воздуха; подсушивать воздух обогревателями. Но во всех случаях результат оказался отрицательным. Процесс перехода воды из парообразного состояния в жидкое остановить так и не удалось. Спустя некоторое время стало ясно, что бороться с самой причиной появления конденсата бесполезно и даже бессмысленно, поэтому было принято решение направить все усилия на борьбу с последствиями этого физического явления.

И тут я задал себе вопрос — а что же больше всего меня не устраивает в данной ситуации? Ответ был достаточно прост — мне не хотелось каждый вечер ползать с тряпкой и вытирать полы, отжимать воду в ведро и затем сливать ее в канализацию.

Тогда я вспомнил, что где-то на веранде пылится старая кухонная плита с комплектом противней. Почему бы не попробовать подставить противень под гидроаккумулятор? Блестящая мысль 🙂 Как выяснилось, противень в качестве поддона для воды — это самое оптимальное решение в случае с напольным гидроаккумулятором! И размеры подходящие, и металл выдерживает вес гидроаккумулятора, наполненного водой (в моем случае гидроаккумулятор емкостью 100 литров). Предварительно опустошив бак, подставил под него металлический поддон.

Поддон для сбора конденсата расположен под гидроаккумулятором

Теперь вся вода, оседающая на стенках бака, стекает прямо в противень, и нет больше нужды каждый вечер вытирать полы 🙂

Но это далеко не все. Решив эту проблему, появилась другая — а как же удалять воду из поддона? Снова использовать тряпку для сбора воды и затем ее отжимать? Тогда ничего особо и не меняется — какая разница, откуда собирать воду при помощи тряпки — с пола, или из поддона? 🙂

Пару раз откачав воду из поддона при помощи медицинских шприцов, я задумался об автоматизации этого процесса. И сразу же на ум пришла мысль о помпе для откачки воды. Поискав в интернете, нашел несколько схем самодельных помп. Пошел в гараж для поиска нужных компонентов и наткнулся на старый нерабочий небулайзер.

Что такое небулайзер?

Небулайзер — это медицинское устройство для проведения ингаляций, которое распыляет лекарственный препарат при помощи потока воздуха. На самом деле есть и другие способы распыления, но в большинстве устройств используется именно воздушный поток. Подробнее про виды небулайзеров можно почитать в википедии.

Старый небулайзер в качестве помпы

По своей конструкции, небулайзер — это и есть помпа, только предназначена она для перекачивания воздуха, а не воды. Немного доработав старый небулайзер, а именно, добавив входной патрубок (через который будет всасываться вода из поддона), протестировал его в качестве водяной помпы. Результаты оказались впечатляющими! Устройство вполне годится для регулярной откачки воды.

Всасывающий шланг опущен в поддон

Выходной патрубок вставил в пробку от бутылки, зафиксировав его изолентой. В качестве емкости для сбора воды применил бутылку от напитка вместимостью 2 литра. Вот так выглядит вся система в сборе.

Самодельная система для откачки воды

Когда в поддоне скапливается большое количество воды, включаю небулайзер на пару минут, и вся вода перекачивается в бутылку. Красота 🙂

Снял видео про данный способ удаления жидкости из поддона.

Кстати, еще один интересный способ, как убрать конденсат с гидроаккумулятора при помощи вентилятора рассмотрен в статье про борьбу с конденсатом на окнах

Конденсат на фильтрующей колонне

Помимо гидроаккумулятора есть еще одно проблемное место, где также скапливается много конденсата, который в конце-концов образует лужу на полу. Речь идет о фильтрующей колонне.

Фильтрующая колонна aquachief 1252

Несмотря на то, что стенки фильтра сделаны из пластика, они не обладают достаточной теплоизоляцией, что приводит к их охлаждению при фильтрации холодной воды из скважины, что в свою очередь способствует образованию конденсата.

В данном случае была предпринята попытка утеплить стенки фильтра, чтобы не допускать контакта влажного воздуха в помещении с прохладными стенками фильтра.

Небольшое лирическое отступление…

На самом деле, моя борьба с конденсатом и лужами на полу в ванной комнате начиналась именно с фильтрующей колонны, а уже затем, поняв, что утепление стенок колонны или бака — дело весьма трудоемкое, и результат не дает 100% гарантий устранения конденсата, было принято решение установить поддон под гидроаккумулятор и не заниматься его утеплением, борясь тем самым с естественными физическими процессами 🙂 К тому же, большой 100 литровый гидроаккумулятор появился  у меня уже после установки фильтрующей колонны. До него был настенный бак емкостью 50 литров, который вышел из строя, слегка затопив помещение. Об этом я уже рассказывал в статье про автоматическое отключение насоса при утечке воды 🙂

Итак, первым делом я решил покрыть стенки фильтрующей колонны монтажной пеной. Сделал это в 2 слоя.

Нанесение монтажной пены на фильтрующую колонну

Потратив пару часов на кропотливый процесс нанесения пены и дождавшись ее полного затвердевания, провел первое испытание. Оказалось, что монтажная пена обладает высокой теплопроводностью, а также неплохо впитывает влагу в себя. Другими словами, результат оказался неудовлетворительный — по прежнему появлялся конденсат, теперь уже на застывшей монтажной пене.

Вторым шагом я решил произвести гидроизоляцию стенок фильтрующей колонны. Всю колонну обернул фольгированным утеплителем (алюминиевая фольга на базе вспененного полиэтилена) поверх застывшей монтажной пены. Применение этого утеплителя обеспечивает полную гидроизоляцию, а также существенное снижение теплопроводности (чем толще слой полиэтилена, тем лучше теплоизоляция). При таком подходе, наружная стенка колонны теперь не охлаждается водой, проходящей через фильтр, и оседание конденсата на стенках физически невозможно. Можно сказать, что проблема решена 🙂

Фильтрующая колонна — утепленный вариант

Последний штрих: верхнюю часть колонны, где заканчивается лист утеплителя, пришлось замазать герметиком, поскольку с оголовка фильтра (блок автоматики) по прежнему стекало незначительное количество конденсата.

Фильтрующая колонна — утепленный вариант

После установки поддона под гидроаккумулятор, решил на всякий случай поставить поддон и под фильтрующую колонну 🙂

Поддон для сбора конденсата под фильтрующей колонной

Убираем конденсат со сливного бачка

Итак, осталось еще одно проблемное место — сливной бачок унитаза, на котором то и дело скапливается большое количество оседающей влаги. Конденсат на сливном бачке побороть оказалось не так просто, как в случае с гидроаккумулятором или фильтрующей колонной. Обертывание утеплителем не дало особого эффекта, поскольку дно бачка по прежнему контактировало с воздухом и образующийся конденсат попадал прямо на пол. Подставить емкость для сбора воды под бачок также не удалось ввиду своеобразной формы фаянса, наличия штуцера для подачи воды, а также громоздкой сливной гофры.

Но на самом деле сложность проблемы оказалась весьма призрачной, а решение — простым и надежным. Было решено подать в сливной бак горячую воду вместо холодной 🙂 Такое решение гарантирует отсутствие конденсата, поскольку воздух вокруг бачка не будет охлаждаться и процесс перехода воды из газообразного состояния в жидкое станет невозможным!

В результате, собрав необходимые материалы, организовал подводку горячей воды из водонагревателя, а также установил дополнительный кран. Летом буду перекрывать подачу холодной воды и открывать подачу горячей, а зимой — наоборот.

Подача горячей и холодной воды в сливной бачок унитаза

Также установил температуру нагрева воды бойлером до 40 градусов, чтобы не испортить пластиковые внутренности сливного бачка, а также не тратить много электроэнергии на частый подогрев воды.

Температура нагрева воды установлена на 40 градусов

В целом, результатом я доволен. Проблема конденсата в ванной комнате была полностью решена! Больше никаких луж на полу 🙂

Надеюсь статья окажется полезной и поможет читателям справиться с подобными проблемами. Спасибо за внимание!

Добавлено 08.05.2018:

Прошел почти год, наступает лето, возобновил подачу горячей воды в бак, но теперь 40 градусной воды не хватает для бытовых нужд, поэтому пришлось увеличить температуру нагрева в бойлере до 60 градусов. Для экономии горячей воды, а также чтобы не повредить резиновые прокладки и пластиковые механизмы сливного бака воздействием высокой температуры, решил организовать смешивание горячей и холодной воды перед подачей в бачок, слегка приоткрыв кран подачи холодной воды. Для этого пришлось выполнить небольшую техническую доработку — добавить обратный клапан на трубу подачи горячей воды. Без обратного клапана происходит попадание холодной воды в общую линию горячей воды, т.к. давление в магистрали холодной воды выше, чем в горячей.

Обратный клапан на магистрали горячей воды

Как я избавился от конденсата на трубах и гидроаккумуляторе

01.02.2022 1327

Сегодня хотел бы рассказать о своем опыте избавления от конденсата на трубах холодного водоснабжения и баке гидроаккумуляторе. Расположены они у меня в котельной, прямо около скважины.

Первый год нашего проживания в доме, ремонт в котельной еще не был закончен, по этому конденсат меня сильно не волновал. Подставил под бак емкость и сойдет. Но пол всегда был сырым. Учитывая, что плитки на полу еще не было, стяжка в углу круглый год была сырая.

Этой зимой я занялся ремонтом и решил прекратить это безобразие с конденсатом.

Теплоизоляционная эмаль против конденсата

Нашел в одном известном магазине теплоизоляционную эмаль, ну думаю легко отделаюсь. Ведь написано, что препятствует распространению конденсата.

Отключил и спустил воду с системы, просушил все это дело тепловентилятором, покрыл в 4 слоя с промежуточной сушкой. Но чуда не произошло!

После запуска воды все покрылось конденсатом так, будто я намазал обычной краски. Плюс к этому она начала мазаться при намокании. В общем ничего хорошего из этого не получилось, даже написал отзыв на сайте магазина.

Изоляция труб от конденсата

Следующим моим шагом стало то, что я обернул трубы в фольгированный изолон.

Резал на куски, каждый лоскут оборачивал в 2-3 слоя и крепил на пластиковые стяжки.

Изоляция против конденсата

Этот вариант мне помог. На трубах перестал скапливаться конденсат, но бак по прежнему оставался мокрым и мазался белой эмалью.

Оставалась у меня мастика от стройки и бак я решил намазать ей, понимал, что от конденсата это не спасет, но мазаться перестанет и не будет белых потеков на полу.

Через какое то время мне пришла в голову идея обклеить гидроаккумулятор кровельным рубероидом, толщина примерно 3 мм, остатки так же валялись в сарае.

На данный момент проклеена вся нижняя и задняя часть в 2 слоя, что-бы я смог пользоваться водой, далее уже можно обклеить по месту.

Но уже в таком состоянии конденсата нет. Наверное по этому не тороплюсь обклеивать далее.

Выглядит не очень презентабельно (позже думаю покрасить резиновой краской), но такой метод мне помог полностью устранить оседание конденсата на

трубах и гидроаккумуляторе. Теперь никакой плесени и ржавчины на фланце.

Если вы решили проблему другим способом, пишите в комментариях.

Поделиться статьёй:

Основы гидравлики, устранение неполадок, фильтры и аккумуляторы

Общие сведения, которые следует помнить

1. Закон Паскаля. Давление, оказываемое на одну точку или область жидкого тела, немедленно передается на все части тела и действует с одинаковой интенсивностью.
2. Давление всегда стремится переместить жидкость из точки высокого давления в точку низкого давления.
3. Давление, действующее на площадь, становится силой. Равные силы, действующие в прямом противодействии друг другу, отменяют или нейтрализуют друг друга.
4. Для создания потока необходим перепад давления на отверстии. Нет падения давления = нет потока. Насосы не создают давления, только поток. Ограничения потока создают давление. Масло течет по пути наименьшего ограничения.
5. Гидравлическое масло практически несжимаемо – 0,4% при 1000 psi, 1,1% при 3000 psi по объему.
6. Масло, необходимое для перемещения цилиндра – площадь поршня x ход поршня.
7. 231 дюйм3 = 1 галлон
8. 2,5 фута масла = 1 psi

Информация по поиску и устранению неисправностей

Причины утечки штока цилиндра:

• чистота при установке
• насечки и порезы на стержне
• неправильная смазка
• чрезмерная затяжка уплотнения
• перевернутое уплотнение
• загрязнение, особенно во время втягивания штока (необходим сильфон в грязной среде)
• химическое и тепловое разложение

Влияние высокого содержания воздуха в гидравлическом масле:

• губчатая реакция
• повышенная тепловая нагрузка (температура воздуха увеличивается при сжатии)
• окисление и термическое разложение масла
• пониженная вязкость масла
• кавитационная коррозия
• высокий уровень шума
• снижение эффективности

Фильтрация масла

• Необходимо фильтровать масло прямо из нового цилиндра для использования с пропорциональными клапанами, так как оно недостаточно чистое.
• Используйте фильтры 6-12 микрон на стороне подачи масла к пропорциональным клапанам.
• Используйте 25-микронные фильтры на обратном трубопроводе в резервуар.
• Фильтры с аварийными сигналами должны подавать сигнал, когда фильтры имеют падение давления 90% от нормального. Если перепад давления слишком велик, масло будет проходить мимо фильтра и загрязнять всю систему.
• При вводе в эксплуатацию новых фильтров всегда выпускайте воздух перед повторной установкой крышки.
• Использование нескольких фильтров с последовательным уменьшением размера фильтра значительно увеличивает общий срок службы фильтра.

Основные сведения о гидроаккумуляторах

Аккумуляторы в гидравлических контурах используются для нескольких целей — для гашения гидравлических пульсаций, ударов и шума и/или для создания резервуара для забора жидкости, когда движения привода превышают производительность насоса или системы подачи. Типы аккумуляторов включают баллонную, диафрагменную и поршневую конструкции.

Аккумуляторы часто упускают из виду при обычном обслуживании. Их следует проверять не реже одного раза в год. Чтобы проверить давление заряда аккумулятора, необходимо отключить насос подачи и сбросить давление в системе на аккумуляторе.

Специальное соединение расположено в верхней части аккумулятора (аккумуляторы всегда следует устанавливать вертикально, чтобы уменьшить износ камеры).

Давление в аккумуляторе зависит от его функции во время работы. Для снижения вибрации/ударов давление в аккумуляторе должно составлять примерно 60 % от минимального рабочего давления. Для целей резервного потока давление ближе к 90% от минимального рабочего давления. Чем ниже заряд аккумулятора, тем больше в нем будет свободного масла.

Аккумуляторы заправлены азотом. Никогда не используйте воздух или кислород для зарядки любого типа аккумуляторов, так как это может создать взрывоопасную атмосферу под давлением.

Наконец, быстрый способ проверить заряд аккумулятора — отключить насос подачи. Если аккумулятор остается заряженным, медленно откройте сливной клапан и следите за скоростью снижения давления. Когда давление резко падает до нуля, это предварительная зарядка гидроаккумулятора.

Для получения дополнительной информации об улучшении работы ваших гидравлических систем обратитесь к представителю Valmet.

Работа поршневых аккумуляторов в гидравлических системах

Аккумулятор, поршневой гидроаккумулятор

• 25 сентября 2020 г.
• Сообщение от администратор

05

сентября Аккумуляторы

обычно используются для повышения эффективности насосов. Они обеспечивают более стабильную, устойчивую работу и в значительной степени сохраняют огромное количество энергии в случае сбоя в электросети. Аккумуляторы используются в гидравлических системах для сохранения энергии и контроля пульсаций.

Гидроаккумуляторы используют меньший насос, тогда как поршневой аккумулятор накапливает энергию от насоса в периоды низкого давления.

Эта энергия бесплатна для немедленного использования и во много раз превосходит то, что может быть обеспечено одним только насосом.

Гидравлические поршневые аккумуляторы

Баллонные аккумуляторы включают цилиндрический корпус, известный как цилиндр, определенные головки и внутренний поршень. Поршень может быть снабжен хвостовым штоком, который проходит через один конец цилиндра, или может не иметь хвостового штока. В этом случае он распознается как плавающий поршень.

Гидроаккумуляторы закачиваются в один конец цилиндра, а поршень прижимается к другому концу цилиндра. Он выполняется против заряда воздуха или инертного газа, такого как азот. Иногда количество воздуха ограничено количеством в аккумуляторе, другие инфекции могут использовать отдельные баллоны с воздухом, которые направляются на воздушную сторону аккумулятора.

В аккумуляторе поршневого типа энергия объединенных слоев газа оказывает давление на поршень, разделяющий газ и гидравлическую жидкость. Поршневые насосы нагнетают жидкость из цилиндра в систему и в место, где будет достигнута полезная работа.

Аккумулятор состоит из панели цилиндра, узла поршня и двух узлов торцевой крышки. Узел цилиндра содержит узел поршня и включает средства для крепления узлов торцевой крышки. Аккумулятор включает в себя свободно плавающий поршень с жидкостью на одной стороне поршня и предварительно заряженным воздухом или азотом на другой стороне. Изменение объема жидкости уменьшает объем газа и увеличивает давление газа, что обеспечивает пропускную способность, когда жидкость может сбрасываться.

Работа Стандартного Баллонного Аккумулятора

Жидкости практически несжимаемы и не могут накапливать силу давления Сжимаемость газа используется в Стандартном Баллонном Аккумуляторе для хранения жидкостей. На этом принципе основаны баллонные аккумуляторы, использующие азот в качестве сжимаемого инструмента. Баллонный аккумулятор включает жидкостную секцию и газовый элемент, при этом баллон выполняет роль газонепроницаемого дивергентного элемента.

Жидкость вокруг баллона соединена с гидравлическим контуром, так что аккумулятор выводит жидкость, когда усилие повышается и газ сгущается. Стандартный бак-аккумулятор может использоваться в самых разных областях, некоторые из которых перечислены ниже:

• Аккумулятор энергии
• Аварийное предприятие
• Силовая стабильность
• Компенсация утечки
• Допустимый объем
• Амортизация
• Демпфирование пульсаций

Различные типы аккумуляторов:

Стандартные Баллонные аккумуляторы доступны в различных вариантах. Это чрезвычайно важно. Каждый из этих типов работает иначе в сторону улучшения энергопотребления и температуры. Итак, взгляните на следующие категории:



1. Баллонные аккумуляторы
   Баллонный аккумулятор является одним из наиболее часто используемых гидропневматических аккумуляторов. Многие корпорации поставляют баллонные аккумуляторы для больших систем и систем низкого давления.

   Образцы баллонных аккумуляторов

   • Баллонные аккумуляторы низкого давления
   • Баллонные аккумуляторы высокого давления
   • Запасные части баллонного аккумулятора
2. Поршневые аккумуляторыВсе поршневые аккумуляторы во многом идентичны гидроцилиндр без штока. Кроме того, как и другие аккумуляторы, специальный поршневой аккумулятор включает в себя жидкостную и газовую секции, при этом полезный поршень разделяет их. Обычный поршневой аккумулятор вытесняет газ высокого давления пружиной или шишкой, чтобы оказывать давление на поршень.

   Поршневые аккумуляторы широко используются для хранения больших объемов (до 100 галлонов и могут поддерживать высокую скорость потока). Соотношение давлений запрещено только схемой, но для ударных применений их обычно не представляют.

   Их часто собирают для работы в тяжелых условиях. Однако они более восприимчивы к загрязнениям, которые могут повредить уплотнения.

   Самые большие поршневые аккумуляторы легко восстанавливаются путем замены поршневых уплотнений.
   Образцы поршневых аккумуляторов
   • Запасные части поршневого аккумулятора
   • Поршневой аккумулятор с контролем положения
   • Поршневой аккумулятор высокого давления
3. Мембранные аккумуляторы
   Мембранные аккумуляторы очень похожи на баллонные аккумуляторы. Отличие состоит в том, что вместо резиновой камеры в этой версии используется эластичная диафрагма для разделения объемов нефти и газа. Мембранные аккумуляторы — дешевое, портативное и удобное оборудование, обеспечивающее небольшой расход и объем, обычно около одного галлона.

   Мембранный аккумулятор может выдерживать более высокую вероятность образования конденсата от 8 до 10:1, поскольку резиновый барьер не модифицируется в математической степени, как баллон. Кроме того, они отличаются большей гибкостью, и их трудно загрязнить. Быстро реагирует на изменения давления, делая их пригодными для применения в ударных условиях.

   Тип мембранных аккумуляторов

   • Мембранный аккумулятор сварного типа
   • Мембранный аккумулятор резьбового типа
   • мембранные аккумуляторы

Зачем нужны поршневые аккумуляторы?

Вам нужен поршневой аккумулятор, потому что он расширяет гидроаккумулятор до гидравлической системы, которая передает ряд преимуществ. Вероятность использования насосов меньшего размера, мизерная установленная мощность, немедленная доступность энергии или меньшая тепловая мощность — вот лишь некоторые из них. Управляемое обслуживание и установка 9Гидроаккумулятор 0121 – еще одна весомая причина. Предпочтительный срок службы блоков безопасности гидроаккумуляторов и большой срок хранения без затруднений и летаргии благодаря конфигурации гидроаккумуляторов .

Несколько часто задаваемых вопросов о поршневых аккумуляторах:

В чем преимущества поршневых аккумуляторов по сравнению с баллонными?

Поршневые аккумуляторы эффективно настраиваются и могут работать с гораздо большими объемами, давлением и более высокими температурами, чем несколько баллонных аккумуляторов. Кроме того, больший допуск для настройки предварительной зарядки позволяет использовать более высокое соотношение жидкости и газа для конкретных применений.

Когда следует предпочесть диафрагменный аккумулятор баллонному или поршневому?

Мембранные аккумуляторы обычно используются для демпфирования пульсаций, когда для выполнения задачи достаточно небольших аккумуляторов. Кроме того, диафрагменные аккумуляторы обычно дешевле, чем другие типы аккумуляторов, но часто не так индивидуальны.

Как работает поршневой аккумулятор?

Поршневой аккумулятор содержит закрытый цилиндрический корпус с кремообразной и внутренней поверхностью и с отверстиями для жидкости или газа на каждом конце. Переносной плавающий поршень отделяет газовую сторону аккумулятора от жидкой или обеспечивает границу перехода между двумя жидкостями. Поршневой аккумулятор подвергается критике с помощью сухого газообразного азота, чтобы установить принудительную предварительную зарядку, предусмотренную применимыми нормами. По мере повышения давления в гидравлической системе поршень смещается вдоль трубки цилиндра, конденсируя азот, или в противоположном направлении, когда давление в системе падает до нормального и, следовательно, высвобождает жидкость из аккумулятора.

Какова этическая предварительная зарядка аккумулятора?

Каждое приложение имеет уникальные условия предварительной зарядки. Только правильные инструменты могут помочь оценить превосходную предварительную зарядку аккумулятора для вашего приложения. Свяжитесь с оператором для получения дополнительной помощи.

Как предварительно зарядить аккумулятор?

Всегда используйте глубокие аккумуляторы, регулятор для медленной предварительной зарядки устройства до 35 фунтов на квадратный дюйм. Это наиболее важная часть метода предварительной зарядки. Во-вторых, вы можете начать заряжать свое устройство до давления, которое необходимо отрегулировать соответствующим образом.
