Как стравить воздух с теплого пола: отопление и водоснабжение — нюансы, которые надо знать

Содержание

Как появляются проблемы

В частях системы, которые подключены к радиаторам, обнаружить неполадки можно быстро. Они расположены в помещениях, поэтому при прохождении воздуха слышны шумы. На ощупь определяют пониженную температуру отдельных участков батарей, где образовались газовые «пробки».

Но трубопровод, скрытый в глубине бетонной стяжки, хорошо изолирован. Если шкаф с коллекторной гребенкой и насосом установлен вдали от жилых комнат, посторонние звуки не будут слышны. Неисправности выявляют по существенной разнице нагрева в разных контурах.

В следующем перечне приведены причины, которые способствуют проникновению воздуха в теплоноситель:

• Замена кранов, других элементов системы;
• Неисправное состояние автоматических устройств, которые предназначены для удаления воздуха из системы;
• Прокладка трассы трубопровода с большими перепадами по высоте;
• Существенное изменение уровня давления в процессе эксплуатации. При малом напоре возможно образование пустот в верхних точках;
• Чрезмерный нагрев теплоносителя, сопровождающийся выделением газов. Аналогичные негативные процессы способны вызывать некоторые виды химических соединений;
• Процесс наполнения системы после летнего периода выполнялся слишком быстро, поэтому не весь воздух был удален;
• При монтаже системы либо позднее нарушена герметичность соединений. В самом плохом варианте – течи образовались внутри бетонной стяжки. По этой причине после монтажа теплых полов выполняют тщательную проверку с применением повышенного давления.

Чем грозит появление воздушных пробок

При наличии пустот в трубах, греть пол будет менее эффективно. Если не прокачивать трубопровод, то пустотные участки будут увеличиваться и приведут к снижению давления.

В зависимости от конструктивных особенностей устройства, завоздушенность может привести:

• к замораживанию труб в угловых комнатах — при обустройстве полов от центрального отопления;
• к полному или частичному прекращению обогрева — при наличии нагревательных гидрополов и радиаторного отопления работающих от центрального отопления всего дома расположенных в подвале;
• к частичному или полному прекращению обогрева, возникновению аварийных остановок котла и заморозки СО — при полах, работающих от автономной нагревательной системы;
• к полной или частичной остановке обогрева, а так же к частым перебоям в работе котла — если в доме имеются тёплые полы и радиаторные приборы, которые работают от индивидуального отопительного источника.

К сведению! Беря во внимание все особенности конструкции: количество петлей в помещении, наличие отдельной разводки для каждой комнаты, можно с уверенностью сказать, что полное прекращение циркуляции в трубопроводе не может произойти.

Только при закупорке пробками одновременно всех петель контура, вода прекратит двигаться по магистрали по всем комнатам и этажам дома, вследствие чего все отопление перестанет функционировать.

Почему надо удалять воздух

Образование пустот снижает КПД системы отопления. Насосное оборудование, как и другие компоненты, работает менее эффективно. Чтобы обеспечить комфортные для пользователей температурные условия в помещениях, приходится тратить больше ресурсов.

При увеличении таких пустот постепенно падает давление. После достижения предельного минимального уровня соответствующий сигнал поступает в блок управления котла. Кроме электронных устройств, применяют механические средства аналогичного назначения. Это – аварийная ситуация, поэтому автоматика отключает подачу газа или другого топлива.

Для последующего включения приходится вручную поднимать давление. Но в свежей воде газообразных включений много, поэтому негативные процессы ускоряются. Оборудование будет отключаться чаще.

Опасно оставлять его в таком состоянии без постоянного присмотра. Если не удалить воздух с одновременным устранением первоначальных причин, техника полностью утратит функциональность.

Следует помнить, что окисление, разрушающее металлы, происходит при наличии воды и кислорода. Добавление нового теплоносителя активизирует соответствующие негативные процессы. В таком режиме работы снижается долговечность отопительного оборудования.

Следует исключить появление воздушных «пробок» в узлах теплообмена котлов. Эти части подвергаются воздействию очень высоких температур.

При недостаточно равномерном нагреве теплообменник будет испорчен без возможности восстановления

Перечисленных выше причин достаточно, чтобы понять необходимость выполнения профилактических мероприятий. Их проведение предотвратит сложные поломки и затраты, сопряженные с восстановительными работами.

Порядок работ при сливе воды из системы

Теплые полы являются замкнутой системой, поэтому позаботиться о сливных кранах необходимо ещё на стадии монтажа. Количество клапанов должно соответствовать количеству водяных контуров.

Теплый пол – это фактически длинный шланг, уложенный в пол. Способ укладки — конфигурация контуров может быть разной, но принцип работы водяного контура один — теплоноситель отдает тепло окружающему пространству путем нагрева поверхности пола.

Изображение контура системы тёплых полов из медной трубы, уложенного на арматурную сетку перед устройством стяжки

Перед началом операции по сливу теплоносителя система отопления отключается, после чего выжидается время, необходимое для полного остывания всех её элементов.

Учитывая тот факт, что водяной контур подключается к основному трубопроводу, а место подключения расположено выше уровня пола, слив воды производится принудительно, с помощью воздушного компрессора.

На заметку: мощности бытового пылесоса для опорожнения системы тёплых полов не достаточно.

Важно! Для продувки водяного контура используется компрессор с рабочим давлением до 5 бар — использование более мощного агрегата чревато разрушением теплопроводов.

Стрелка манометра на значении 6 бар — максимально допустимое давление продувки системы тёплых полов превышено!
Слив осуществляется через обратную магистраль, оснащенную сливным клапаном, а компрессор подключается к коллектору на входную трубу, поэтому обратный клапан может создать некоторые помехи при продувке трубы. После соединения с коллектором компрессор для вытеснения теплоносителя из контура включается, и выполняется плавное увеличение давления подачи воздуха — до значения, после которого жидкость стала вытекать на выходе. Следует помнить, что объем воды в каждом из контуров теплых полов незначителен, поэтому для её приёма достаточно обычного ведра объёмом 8-10 л.

Компрессор должен работать до тех пор, пока из трубы следом за водой не начнет непрерывно поступать воздух.

На заметку: если у вас под рукой нет компрессора, существует другой способ освободить систему от воды и избежать размораживания системы отопления. На вход тепловода плотно надевается шланг подходящего диаметра длиной 1 м с воронкой на конце. Конец с воронкой приподнимают повыше и постепенно заливают в него жидкость для омывания автомобильных стёкол — «незамерзайку» (лучше использовать ярко окрашенную). По мере вытеснения из обратной трубы пойдет вода, а потом техническая жидкость — процесс длительный, но эффективный.

Конструктивные особенности

Заранее надо учесть детали, которыми отличается определенное оборудование. Так, в некоторых ситуациях для циркуляции теплоносителя по всем контурам используют встроенный насос котла. Для крупного объекта его производительности может быть недостаточно, поэтому понадобится установка отдельного силового агрегата.

При использовании радиаторного отопления создают трассы с минимальным числом поворотов, без острых углов. Добавлением наклонов в сторону котла можно обеспечить естественную циркуляцию, под воздействием силы тяжести.

В теплых полах устанавливают длинные трубопроводы с большим количеством изгибов

Прокачивать воду по такой системе тяжелее. Здесь используют исключительно принудительные методики. При ошибках в расчетах мощности отдельного насоса будет недостаточно для дальних контуров. В этом случае их плохой нагрев не устранить удалением воздушных пробок. Понадобится модернизация системы.

Предварительно должны быть правильно настроены регуляторы гребенки. Помимо механических расходомеров устанавливают вентили с электрическими приводами. Такие устройства изменяют скорость подачи теплоносителя с учетом показаний температурных датчиков.

Автоматизированная система регулировки

Как не допустить попадания воздуха в систему полов

Несмотря на выполнение всех рекомендаций, относительно грамотного монтажа и укладки трубы теплого пола, существует вероятность дальнейшего завоздушивания системы в процессе эксплуатации. Как предотвратить образование воздушных пробок?

• Циркуляционный насос устанавливается исключительно на подачу теплоносителя. Решение позволяет исключить попадание воздушных масс, по вине циркуляционного оборудования.

Главным минусом водяных теплых полов остается их чувствительность к появлению пробок. Во всем остальном конструкцию отопления данного типа отличают: простота эксплуатации, хорошие технические характеристики при низких затратах на нагрев теплоносителя.

Скопление воздуха в системе отопления препятствует ее правильному функционированию. Если не удалить его вовремя, ухудшатся эксплуатационные показатели. В таких условиях увеличивается вероятность поломок дорогостоящего оборудования. Чтобы исключить ненужные риски и лишние затраты, надо знать, как самому прокачать теплый пол. Методика достаточно проста, поэтому в большинстве случаев обращение к профильным специалистам не требуется.

Проверку и устранение неисправностей следует выполнить до начала регулярного отопительного сезона

Алгоритм удаления воздуха

В процессе перемещения теплоносителя по системе газ накапливается в самых верхних точках. Для системы теплого пола – это коллекторный распределитель (гребенка). В них ввинчивают при установке краны Маевского или автоматические устройства отведения воздуха.

Ниже приведена стандартная последовательность правильных действий:

• Многие современные насосы этого типа оснащают ступенчатым регулятором скорости. Его устанавливают в положение «1», которое соответствует минимальной производительности. Придется затратить больше времени, зато удаление газов будет аккуратным.
• Перекрывают все контуры, кроме одного. Далее аналогичные операции выполняют последовательно на других участках.
• Винт крана Маевского первого контура поворачивают шлицевой отверткой по направлению против часовой стрелки. Полимерную вставку перед этим поворачивают отверстием вниз, подставляют подходящую емкость для сбора жидкости.
• После того, как воздух вышел, винт поворачивают в обратном направлении, до полного закрытия крана.
• Несмотря на то, что установлены минимальные обороты двигателя, прокачивать контур придется неоднократно. После первого выпуска газов насос выключают. Дожидаются скопления воздуха в кране, открывают кран. Далее опять подают питание на электропривод, несколько минут прогоняют теплоноситель на медленной скорости.
• Данную процедуру повторяют 3-4 раза. После – перекрывают краном этот контур и переходят к следующему.

Типовой насос с красной рукояткой регулировки скорости вращения вала

Если насос установлен выше гребенки, либо используется только штатный агрегат (котла отопления), из него также можно выпустить воздух. Для этого слегка ослабляют винт, расположенный в центре крышки. На рисунке выше он отмечен стрелкой.

После завершения всего комплекса рабочих действий понадобится поднятие давления до номинального уровня. Следует понимать, что в ходе этой процедуры в систему опять попадет воздух. Поэтому не исключено, что придется выпустить его еще раз.

Чем они опасны?

Нерешенная проблема завоздушивания может привести к серьезным последствиям, от падения эффективности работы системы (в виду небольшого диаметра горизонтально расположенных труб), до полного ее отказа нагреваться, обогревать помещение. Необходимо знать, как удалить воздух из теплого водяного пола.

Образование воздушных масс в системе теплого пола

Для прокачки системы пригодится насос

Как спустить воздух, скопившийся в системе, будет зависеть от случая, который привел к подобному результату.

Некоторые обстоятельства требуют скорейшего вмешательства, а другие не способны нанести сильный урон системе.

Если теплый пол был установлен с ощутимыми перепадами, стоит обзавестись дополнительным насосом для прокачки теплоносителя.

Рекомендуется установить несколько автоматических развоздушивателей, которые помогут стравить воздушные массы из системы. Один устанавливается на обратных магистралях, в то время как второй должен стоять на подаче.

Запуск циркуляционного насоса также поможет выгнать лишний воздух. Чем больше воздуха скопилось, тем громче будет работать циркуляционный насос. Стоит обратить внимание, что прокачка системы должна производиться на максимальных скоростях. Это существенно сэкономит время и позволит полностью убрать воздух из системы. Если таковую недавно прокачивали, но воздух уже успел собраться вновь, проблема может быть в самом насосе.

Воздухоотводчик

При установленной гребенке каждый контур перекрывается поочередно, при этом на каждом из них должен быть открыт воздухоотводчик. Спускать воздух необходимо постепенно, поэтому после прочистки первого контура открывается следующий. Спуск производится поэтапно и в момент стравливания должен быть открыт только один контур.

Если данная процедура не дала ожидаемого результата, следующая развоздушка должна производиться не раньше, чем через несколько дней.

Для правильной чистки системы человек должен разбираться в устройстве гребенки и понять принцип ее действия. Если необходимых знаний не имеется, следует обратиться за помощью к специалистам. Подробнее о выпуске воздуха смотрите в этом видео:

В последнее время всю большую популярность приобретают сепараторы, чьей функцией является автоматическое удаление пузырьков воздуха из системы, что существенно упрощает дальнейшую эксплуатацию всей системы.

Как удалить воздух из теплого водяного пола самостоятельно

Используйте приведенный алгоритм, и у вас не возникнет вопроса как прокачать теплый водяной пол.

• Переводим насос в состояние минимальной производительности.
• Все контуры перекрываются, один остается открытым.
• При использовании для отведения воздуха крана «Маевского», его необходимо повернуть против часовой стрелки отверткой либо специальным ключом. Воздушные массы будут выходить с характерным звуком. Дождитесь, пока процесс завершится и повертите кран в обратно. Проделайте процедуру с каждым контуром.
• При запуске системы на высоких оборотах, пузырьков внутри будет много. Как стравить воздух с теплого пола в таком случае? Нужно полностью выключить насос. Теплоноситель перестанет двигаться, пузырьки поднимутся вверх до коллектора. Через несколько минут открываем кран «Маевского» и спускаем воздух. После этого включаем насос на небольшие обороты, прогоняем систему, выключаем насос, ждем и опять открываем кран. Так необходимо повторить несколько раз с каждым контуром до полного очищения от пробок.

Установка автоматических воздухоотводчиков упрощает процесс, так как спустить воздух из теплого водяного пола в таком случае легко. Воздушные пробки убираются при открытии клапана на воздухоотводчике. Закрывать его не нужно, так как лишний воздух убирается автоматически в процессе эксплуатации.

Кроме автоматических отводчиков газов для удаления воздушных пузырьков применяются сепараторы. Они также работают автоматически, нетребовательны в обслуживании и уходе.

Мы рассмотрели, как убрать воздух из теплого пола своими руками. Процесс не доставит неудобств, если все делать последовательно, правильно и регулярно. При возникновении затруднений, позвоните по указанному телефону или оставьте письменную заявку у нас на сайте.

Сбой работы или нормального функционирования системы отопления происходит из-за скопления воздушных пузырьков.

В этой связи вопрос, как выгнать воздух из теплого водяного пола и улучшить эксплуатационные показатели, является довольно популярным при устройстве отопления.

Подобное оборудование стоит немалых денег, и чтобы исключить возможные затраты, необходимо провести прокачку теплого пола самостоятельно. Подобная технология не требует особых навыков, поэтому ее можно провести самостоятельно.

Чем опасно завоздушивание тёплого пола

Традиционная система отопления в доме продолжает работать даже в тех случаях, когда циркуляция теплоносителя затруднена по причине появления воздушных масс в радиаторах, теплоноситель проходит через перемычку.Полы при возникновении прослоек воздуха полностью перестают работать и нагревать помещение. Остановка нагрева связана с особенностью конструкции и небольшой толщины труб, используемых для нагрева помещения.Хотя спустить воздух можно и после начала эксплуатации, легче всего выполнить эту операцию еще до начала отопительного сезона. После будет необходимо следить, чтобы пробки не появились снова.

Составные элементы оборудования

Стоит рассмотреть подробнее части системы, которые были упомянуты выше.

Кран в разобранном состоянии

Принцип действия описан в инструкции по выпуску воздуха. Конструкцию крана Маевского проще изучать с помощью этого рисунка. Такое миниатюрное изделие устанавливают вместо заглушки в верхней части коллекторной гребенки. В центральной части сделана резьба. Туда вворачивают винт, прижимающий пластиковый уплотнитель.

Для обеспечения герметичности соединения используют резиновое кольцо. Все перечисленные детали входят в стандартную комплектацию изделия. Никаких дополнительных расходных материалов для монтажа и эксплуатации не требуется.

Значительно упрощает выполнение поставленной задачи применение автоматизированных устройств. Они без тщательного контроля со стороны пользователя и дополнительных настроек способны выполнять свои функции на протяжении длительного срока службы.

Автоматический отводчик газов

Здесь приведена принципиальная схема одного из устройств этой категории:

• Узел (1) создает жесткое крепление штанги (2) к внутренней части корпуса с нужным углом. Им регулируют уровень открытия выпускного клапана.
• В ходе эксплуатации воздух накапливается в верхней части. Поплавок опускается вниз. В определенном положении он откроет запорное устройство, которое выпустит газ наружу.
• Далее поплавок поднимается в исходное положение, цикл повторяется снова.
• В нижней части установлен мягкий уплотнитель (4), обеспечивающий герметичность соединения.

Сепаратор
Более эффективно выполняет аналогичные функции такое устройство:

• Тут приведен пример проточного сепаратора. Его устанавливают в верхней точке в разрезе трубопровода с применением резьбовых соединений (4, 5).
• В центральной части закреплена сетка (3). При прохождении потока воды через такую конструкцию из него высвобождаются пузырьки воздуха (2).
• Они устремляются вверх. В этой части установлен такой же узел, как и в автоматическом отводчике газов. Когда поплавок опустится ниже определенного уровня, тяга откроет клапан (1) для выпуска воздуха наружу.
• Размеры ячеек и другие параметры сетки подбирают так, чтобы не создавать излишних препятствий перемещению теплоносителя. Однако такая конструкция задерживает частицы ржавчины (6). Они накапливаются в нижней части (7). Здесь есть отвинчивающаяся крышка, которую открывают для удаления загрязнений при выполнении регламентного обслуживания.

Удаление механических примесей снижает нагрузки на разные части системы отопления. Если установить простейший фильтр на основной магистрали подачи воды, будет предотвращено засорение протоков радиаторов, теплообменников котлов. Это же продлит долговечность жиклеров клапанов автоматических отводчиков воздуха.

Основные причины скопления воздушных масс

Воздух в теплом полу – По полу

Одним из часто задаваемых вопросов является вопрос о том, как спустить воздух из системы теплого пола

?

В любой инженерной системе, в том числе после монтажа теплого пола водяного в коттедже, при запуске котла или после окончания лета, когда теплоноситель стоял без движения, скапливается воздух, и вся сложность заключается именно в том, что его нужно удалить из трубопроводов.

Воздух, как мы уже выясняли, в любой системе скапливается в верхней точке. Для теплых полов верхней точкой являются коллекторы.

Существуют коллекторы в двух вариантах: с краном «Маевского» и с автоматическим воздухоотводчиком. Оба варианта позволяют спустить воздух из трубопроводов теплого пола.

В случае теплых полов лучше, если будут использоваться воздухоотводчики.

С краном «Маевского» могут возникнуть сложности, но это не означает, что воздух спустить невозможно. И в том, и в другом случае выпуск воздуха осуществляется через воздушные краны.

Что нужно сделать для выпуска воздуха?

1. На насосе выставляем на минимальные обороты — на единицу.
2. Если для спуска воздуха установлен кран «Маевкого», то необходимо ключом для спуска воздуха или плоской отверткой повернуть его против часовой стрелки до характерного звука выходящего воздуха, дождаться того момента, когда выйдет весь воздух и повернуть кран в обратном направлении по часовой стрелке для закрытия.
3. Если запуск системы теплых полов происходит на больших оборотах насоса, то система может «наглотаться» воздуха, и процедура по его выпуску будет длительной, а воздух, даже после всех манипуляций, может сойти не весь. Насос отопления передвигает воду в трубах в месте с воздушными пузырьками, не давая им подняться в верхнюю точку. Необходимо остановить насос полностью, дать системе теплых полов «успокоиться» на несколько минут для того, чтобы имеющийся воздух перестал передвигаться по системе и постепенно поднялся вверх. После того, как система постоит в спокойном состоянии, необходимо открыть кран «Маевского» и спустить скопившийся воздух. Затем опять включить насос на маленькие обороты, систему погонять с насосом, опять ее выключить, подождать несколько минут и повторить процедуру с выпуском воздуха. И так проделать несколько раз, в зависимости от количества скопившегося воздуха.
4. В том случае, если в системе теплых полов на коллекторах установлены автоматические воздухоотводчики,

   то процесс выпуска воздуха значительно облегчается. Воздух спускается путем открытия спускного клапана на воздухоотводчике — нужно всего лишь дождаться, когда весь воздух выйдет. Закрывать обратно спускной клапан воздухоотводчика не потребуется, так как воздух будет выходить в автоматическом режиме.

Процесс «блуждания» воздуха по трубопроводам теплых полов может быть таким же, как описано в предыдущем пункте, поэтому процедуру с остановкой насосом исключать нельзя.

Сбой работы или нормального функционирования системы отопления происходит из-за скопления воздушных пузырьков.

Подобное оборудование стоит немалых денег, и чтобы исключить возможные затраты, необходимо провести прокачку теплого пола самостоятельно. Подобная технология не требует особых навыков, поэтому ее можно провести самостоятельно.

Содержание:

Содержание

• 1 Основные причины скопления воздушных масс
• 2 Образование воздушных масс в системе теплого пола
• 3 Алгоритм удаления

Основные причины скопления воздушных масс

Проблема образование воздушных масс в современных системах отопления является очень насущной.

С ней сталкиваются все без исключения владельцы частных и загородных домов.

Образование подобных проблем может происходить и при неправильном проведении работ, направленных на установку или монтаж системы отопления. В любом случае, эта проблема требует скорейшего решения.

Большинство систем отопления способны функционировать даже после попадания в систему пузырьков воздуха.

Небольшая толщина труб в совокупности с особенностью системы не даст ей нагреваться, и полы будут холодными.

Можно избавиться от воздуха и в процессе эксплуатации системы, однако намного проще сделать это до наступления первых холодов при незапущенном механизме. Спустя какое-то время, пузырьки могут появиться снова, поэтому за системой необходимо следить и тщательно ее проверять, периодически стравливая воздух.

Образование воздушных масс в системе теплого пола

Как спустить воздух, скопившийся в системе, будет зависеть от случая, который привел к подобному результату.

Если теплый пол был установлен с ощутимыми перепадами, стоит обзавестись дополнительным насосом для прокачки теплоносителя.

Запуск циркуляционного насоса также поможет выгнать лишний воздух. Чем больше воздуха скопилось, тем громче будет работать циркуляционный насос. Стоит обратить внимание, что прокачка системы должна производиться на максимальных скоростях. Это существенно сэкономит время и позволит полностью убрать воздух из системы. Если таковую недавно прокачивали, но воздух уже успел собраться вновь, проблема может быть в самом насосе.

При установленной гребенке каждый контур перекрывается поочередно, при этом на каждом из них должен быть открыт воздухоотводчик. Спускать воздух необходимо постепенно, поэтому после прочистки первого контура открывается следующий. Спуск производится поэтапно и в момент стравливания должен быть открыт только один контур.

Для правильной чистки системы человек должен разбираться в устройстве гребенки и понять принцип ее действия. Если необходимых знаний не имеется, следует обратиться за помощью к специалистам. Подробнее о выпуске воздуха смотрите в этом видео:

Алгоритм удаления

Ниже рассматриваются необходимые действия для избавления системы теплого пола от воздуха

После окончания всех манипуляций давление поднимается до нормального рабочего уровня.

Обеспечение безопасной и эффективной работы систем UFH на долгие годы

Значок календаря

Дата публикации: 5 ноября 2021 г.

Значок секундомера

Время чтения: 4 минуты чтения решения в домашних условиях в холодные месяцы. Поскольку многие домовладельцы предпочитают использовать интеллектуальные системы отопления, UFH может поставлять отопление в определенные комнаты или «зоны» вокруг дома по мере необходимости, что также помогает сэкономить деньги на счетах за электроэнергию.

Однако, как и в случае любой системы отопления, они не используются круглый год, что требует от установщиков внимания не только к тому, как лучше всего устанавливать эти системы, но и к их обслуживанию, чтобы избежать сбоев или проблем, возникающих с течением времени. Тем не менее, поддерживать влажные или «водяные» полы с подогревом относительно просто, и установщики могут обслуживать UFH, выполнив несколько простых шагов и передовой опыт.

Требуется ли техническое обслуживание напольного отопления?

Если коротко, то да. Установка UFH популярна среди домовладельцев по двум основным причинам: как экологически чистый вариант, позволяющий сэкономить на счетах за электроэнергию и требующий минимального обслуживания.

Многие домовладельцы будут пользоваться преимуществами напольного отопления в течение многих лет, не сталкиваясь с проблемой. Но, чтобы предотвратить возникновение проблем, нужно обратить внимание на несколько вещей, чтобы гарантировать, что влажные системы подогрева пола остаются здоровыми.

Техническое обслуживание системы водяного теплого пола

Техническое обслуживание водяной системы UFH следует проводить так же часто, как и радиаторы, что обычно происходит один раз в год. Поскольку мокрый UFH использует воду из котла для обогрева дома, необходимы определенные действия, чтобы обеспечить его бесперебойную работу.

Прокачка

Прокачка системы не требует частого выполнения, однако воздух может попасть в систему, которую необходимо выпустить. После стравливания циркуляция нагретой воды в системе становится свободной. Захваченный воздух не представляет серьезной проблемы, но может повлиять на эффективность системы и равномерное распределение тепла.

Промывка системы

Если клиент заметил снижение производительности системы отопления, может потребоваться промывка системы для устранения засоров. Влажные системы выигрывают от периодической промывки, но это не то, что нужно делать часто. Процесс заключается в простой промывке каждого контура в коллекторе по отдельности, а затем обработке воды ингибитором.

Промывка системы также позволяет заменить жидкость свежей водой, которая лучше сохраняет тепло. Поскольку со временем шлам накапливается, домовладельцы должны знать об этом на случай, если проблемы вернутся позже.

Контрольный перечень работ по техническому обслуживанию и ремонту теплых полов для монтажников

Чтобы облегчить работу монтажникам, RWC составил для монтажников краткий контрольный список обслуживания UFH.

1. Проверьте давление в системе

Проверьте манометр на стержне потока коллектора. Система, работающая нормально, будет показывать давление 1-2 бара.

2. Проверьте цвет воды в расходомерах

Некоторое изменение цвета является нормальным явлением, но если стекла очень коричневые или грязные, это признак того, что в системе скопился шлам, поэтому ее следует промыть и повторная доза ингибитора.

3. Удалите лишний воздух из системы

Это можно сделать через воздухоотводчик на верхней планке коллектора. Этот шаг можно выполнять вручную каждый год, но лучше всего установить автоматический воздухоотводчик, который автоматически удаляет захваченный воздух из системы.

4. Убедитесь, что система самостоятельно запускает котел

Все запросы на котел должны быть остановлены, затем активируйте одну зону UFH за один раз, повернув термостат вправо вверх. После этого должны сработать насос, соответствующий исполнительный клапан котла и зональный клапан.

5. Повторите шаг 4 для каждого контура UFH

Монтажникам рекомендуется повторить шаг 4, чтобы убедиться, что каждый термостат посылает правильные сигналы при запросе тепла. Это следует выполнять, когда остальная часть системы холодная, чтобы каждую зону UFH можно было протестировать отдельно.

6. Проверьте программирование термостата

Если установлен цифровой термостат, важно убедиться, что программирование не только имеет эффективную схему обогрева, но и соответствует выбору домовладельца.

7. Порекомендуйте домовладельцам периодически включать отопление

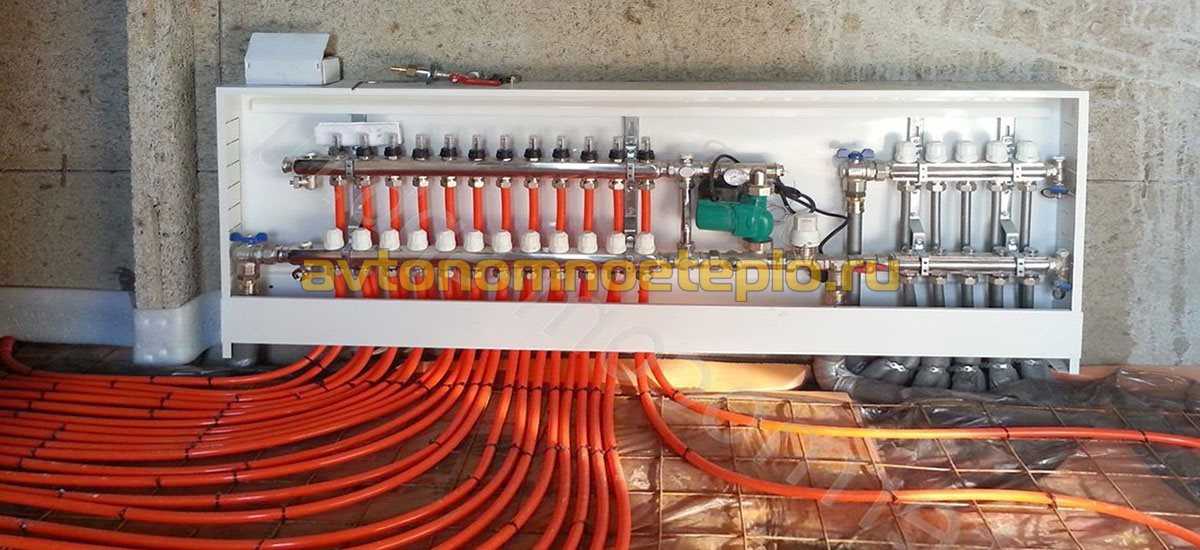

Поскольку вода для УФГ распределяется по коллектору и приводится в действие механическим насосом, этот насос может заклинить, если оставить его бездействующим после зимы и отключить отопление на длительный период времени. Посоветуйте домовладельцам периодически включать отопление, чтобы этого не происходило.

Как часто следует обслуживать систему напольного отопления?

Несмотря на то, что система подогрева пола обычно не требует особого ухода, нет ничего плохого в том, чтобы проверять ее раз в год. Таким образом, неисправности могут быть выявлены раньше и устранены до наступления осенне-зимнего отопительного сезона.

Найдите все, что вам нужно для напольного отопления

Теплые полы здесь, чтобы остаться, особенно с технологиями тепловых насосов, которые развиваются в тандеме, и независимо от того, требуется ли вам ремонт и модернизация компонентов во время технического обслуживания или полной установки, вы можете найти все детали для напольного отопления вам понадобится для каждого типа работы – доступны в ассортименте RWC JG Underfloor.

Не только это, но и одна из крупнейших технических команд в Великобритании, мы готовы помочь с вашим следующим проектом UFH — от бесплатных чертежей САПР для планирования до передового опыта по установке, вводу в эксплуатацию и многому другому.

Удаление воздуха / Деаэрация – Spirotech

В системе отопления или охлаждения тепло передается от нагревателя или охлаждающего устройства через жидкость системы (в основном воду). Скопление воздуха в системе повредит производительности и эффективности вашей системы, так как нарушит свободный поток воды в системе.

Многие из вас уже знают, что при (повторном) наполнении и нагнетании давления в системе отопления водопроводной водой необходимо обеспечить удаление воздуха из системы. Возможно, вам придется повторить этот процесс несколько раз, чтобы убедиться, что система заполнена и находится под давлением. Однако давление в системе может колебаться в зависимости от температуры воды в системе, поэтому воздух снова попадает в систему через соединения, клапаны и т. д. Частично, в зависимости от давления и температуры в системе, воздух уже присутствует. в воде.

Воздух в системе часто является причиной дорогостоящих и требующих большого объема технического обслуживания отказов

Экономьте до 13% на потреблении газа!

Независимое исследование показало, что предотвращение попадания воздуха и грязи в вашу систему отопления может сэкономить вам много денег . Использование деаэратора воздуха SpiroVent RV2 и грязеуловителя SpiroTrap MB3 в системе отопления может сэкономить до 13 % расхода газа .

Вы хотите знать, как можно не только сэкономить деньги, но и оптимально защитить свою систему отопления?

Вы тоже хотите сэкономить? Тогда читайте здесь как!

Проблемы, вызванные воздухом в вашей системе

Воздух вызывает громкие шумы в радиаторах, теплообменниках, трубах и насосах. Это чрезвычайно затрудняет регулировку систем и способствует коррозии и, следовательно, образованию грязи и магнетита. Воздух в системе приводит к значительному снижению эффективности нагрева и охлаждения, преждевременному износу основных компонентов системы или, что еще хуже, к засорению.

Это, в свою очередь, может привести к полному отказу системы и всем вытекающим из этого хлопотам, таким как недовольные потребители и жильцы. Если система спроектирована и работает без решения по удалению воздуха, становится намного проще предсказать, как система будет работать в среднесрочной и долгосрочной перспективе.

Имеет смысл на все случаи жизни

Если невозможно предсказать, где в системе будет выпускаться воздух, как узнать, где установить деаэратор? Это наиболее важная причина выбора вакуумного дегазатора вместо микропузырькового деаэратора. Использование деаэратора в описанной выше ситуации, скорее всего, вызовет проблемы с воздухом в будущем.

Ситуации, когда невозможно предсказать скопление газа, могут включать

• Большие статические высоты над самой горячей точкой в ​​системе
• Теплый пол со шлангами, которые не проходят полностью горизонтально
• Низкотемпературный нагрев с низкой температурой подачи
• Тепловые насосы с низкой температурой теплопередачи в теплообменнике

3 проявления воздуха в воде системы

Как уже упоминалось, вода системы всегда будет содержать воздух, который может присутствовать в 3 различных «видах»:

Вакуумный дегазатор подвергает воду в системе очень низкому давлению, намного ниже атмосферного, что высвобождает растворенные газы.

Вода по своей природе легко поглощает газы до насыщения. Уровень насыщения зависит от давления и температуры. При низком давлении может быть поглощено меньше газа. Вакуумная дегазация очищает воду из системы в малых заданных объемах. Вода подвергается вакуумному давлению, высвобождая все растворенные газы. Это немного похоже на открытие бутылки с газировкой. Как только начинаешь откручивать крышку, слышишь и видишь, как появляется газ.

Небольшие объемы дегазированной воды возвращаются в систему. Системная вода теперь «голодна» по газу и быстро растворяет любые газовые карманы, с которыми она сталкивается в системе. Насыщенная вода возвращается в дегазатор и снова подвергается вакуумированию для удаления растворенных газов.

Вакуумная дегазация использует закон Генри, влияние давления и температуры на поглощающую способность воды в ситуациях дегазации, чтобы вся система была свободна от воздуха/газа.

Узнайте больше о законе Генри

Встречайте новое уникальное, плавное и мощное дополнение к нашему семейству вакуумных деаэраторов, SpiroVent Superior S250 .

SpiroVent Superior S250 был разработан для легких коммерческих применений, другими словами, для систем меньшего объема. Добавление этого продукта расширяет семейство дегазаторов, чтобы мы могли удовлетворить растущий спрос со стороны новых систем, работающих при более низких температурах.

Решение, которое даже звучит идеально!

Стало известно, что наша технология вакуумной дегазации стала тише, чем когда-либо. Почти молчаливую тайну хранят наша запатентованная петля Вентури , центробежный насос с регулируемой скоростью в сочетании с трубкой Вентури.

Встречайте наш новый S250

Расположение вентиляционного отверстия, деаэратора воздуха или вакуумного дегазатора в вашей системе

Вентиляционные отверстия лучше всего располагать в самой высокой точке установки для предотвращения образования воздушных карманов. Деаэраторы воздуха желательно располагать в самой горячей точке установки, где вода выходит из нагревателя или где вода входит в охладитель.
