Фитинги для ПНД труб: виды и как соединить

Металлические трубопроводные системы постепенно вытесняются более дешевыми и практичными пластиковыми аналогами. Один из наиболее популярных материалов – полиэтилен низкого давления или ПНД, из которого производятся не только сами трубы, но и значительная часть соединительных элементов (фитингов). С их помощью можно без труда спроектировать и построить трубопроводную систему любой сложности, которая прослужит много лет.

Содержание

  • Назначение фитингов и классификация
  • Способы соединения ПНД труб
  • Гибкие и жесткие соединения
  • Разъемные и неразъемные соединения

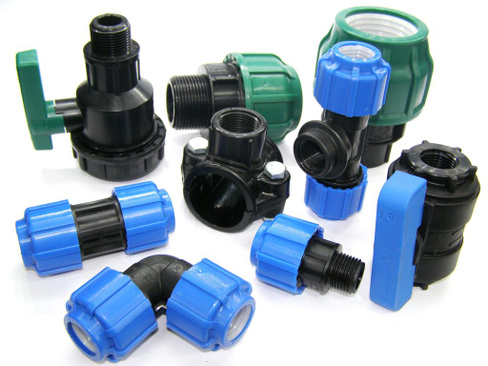

  • Виды фитингов по конструкции и их применение
  • Особенности монтажа компрессионных фитингов

Назначение фитингов и классификация

Любая трубопроводная конструкция имеет входы, выходы, ответвления, места соединений или установки запорных элементов. Применение фитингов позволяет осуществлять монтаж трубопровода быстро и легко, а места стыков трубопровода сделать прочными и долговечными.

Устройства используются для следующих целей:

  • Соединение труб как двух одинаковых, так и двух различных диаметров.
  • Монтаж ответвлений трубопроводной системы.
  • Устройство поворотов трубопровода.
  • Установка заглушек, кранов, иных элементов запорной арматуры.

Принято разделение соединительных элементов на следующие категории:

  • По конструкции: разборные и неразборные.
  • По способу соединения: компрессионные, сварные, электросварные.
  • По степени подвижности: жесткие (монолитные) и гибкие.
  • По равномерности соединяемых труб: прямыми фитингами осуществляется соединение труб одинаковых диаметров, редукционными – соединение изделий с разным сечением.

Обратите внимание! Для наилучшей совместимости фитинга и ПНД трубы, правильнее и практичнее приобретать изделия от одного производителя. Дешевым изделиям малоизвестных фирм лучше предпочесть более дорогую продукцию от популярных и зарекомендовавших себя на рынке брендов.

Способы соединения ПНД труб

Соединить два отрезка пластиковой трубы можно различными способами. Наиболее часто применяется сварной способ, либо соединение с применением компрессионных фитингов.

Фитинги для сварки производятся путем отлива детали необходимой конфигурации из полимерных материалов. Для придания элементам дополнительной прочности процедура осуществляется под давлением. Стоимость таких изделий невысока, но для монтажа обязательно потребуется специальный паяльный аппарат.

Принцип действия устройства заключается в сильном нагреве стыкуемых элементов (в данном случае конца трубы и фитинга) и соединении расплавленных пластиковых поверхностей друг с другом.

Для получения ровного и прочного шва следует учитывать несколько важных моментов:

  • Необходимо точно выдерживать время нагрева, которое различается в зависимости от диаметра соединяемых деталей. Рекомендованные временные значения можно без труда найти в инструкции к аппарату, либо на официальных сайтах производителей.
  • Стыковка изделий производится сразу же после нагрева, пока детали не успели остыть.
  • Стык должен быть ровным, без пустот и наплывов.
  • Прокручивать или смещать соединенные, но еще не застывшие элементы нельзя.

Обратите внимание! Сварной способ соединения подходит для трубопроводов, в которых температура рабочей среды не превышает 40°С.

Если доступ к месту сварки затруднен можно воспользоваться фитингами. Такой соединительный элемент имеет в конструкции встроенную металлическую спираль. При подаче электричества спираль разогревается, расплавляя окружающий ее слой пластика и верхний слой трубы. Остывая, расплавленная масса застывает, образуя однородный ровный шов, по прочности не уступающий материалу самой трубы.

Применение электросварных фитингов также требует определенной сноровки. Здесь важно четко выдержать время разогрева спирали. При недостатке времени, стык может быть непрочным. Если передержать – труба может деформироваться.

Компрессионный фитинг полностью отличается от рассмотренных вариантов как по конструкции, так и по способу монтажа.

Стандартный фитинг представляет собой разборную деталь диаметром от 16 до 110 мм, состоящую из нескольких элементов:

  • Пластикового корпуса, оборудованного внешней резьбой и фиксатором, ограничивающим глубину ввода трубы.
  • Комплекта уплотнительных колец. Представляют собой детали из особых сортов резины, обеспечивающих полную герметичность в месте стыка.
  • Втулки, выступающей в роли пресса. Главная задача этого элемента – защита конца трубы от высокого давления рабочей среды.
  • Зажимных колец, защищающих изделие от механических повреждений.
  • Защитных крышек с резьбой, закрывающих место стыка с двух сторон. Поверхность такой крышки чаще всего ребристая, что позволяет плотно затянуть ее без использования инструмента.

Применение компрессионных фитингов позволяет получить полностью разборную трубопроводную систему, где гораздо проще вносить любые коррективы, от изменения схемы прохождения труб до замены или ремонта стыковочных элементов.

Гибкие и жесткие соединения

Жесткие способы соединения исключают любое перемещение труб и выполняются с помощью монолитных соединительных деталей. Они дешевле, подходят для решения бытовых задач – строительства трубопроводных систем отопления, водо- и газоснабжения.

Гибкие разновидности фитингов встречаются реже. Главная область применения – монтаж трубопроводных систем в грунте, где возможны незначительные перемещения пластов почвы. Такие изделия допускают небольшие колебания труб (не более 3-5 мм), а также выдерживают небольшие изгибы в месте стыка.

Это важно! Гибкий фитинг ничуть не проигрывает по показателям прочности и герметичности, а вот его стоимость существенно выше, чем у жестких аналогов.

Разъемные и неразъемные соединения

Разъемные соединения востребованы на тех участках трубопровода, которые обеспечивают крепление к фильтру, насосу, любому другому элементу, который рано или поздно будет подлежать замене.

Существуют такие виды разъемных соединений:

  • Компрессионный фитинг. Лучше всего подходит для монтажа трубопроводных сетей на базе ПНД.
  • Раструбное соединение. Узкая часть одной трубы вводится в широкий раструб на конце другой. Для водопроводных систем такой способ не годится, поскольку не обеспечивает должного уровня герметичности. Применяется по большей части для защиты кабельных трасс.
  • Фланцевое соединение. К концам труб привариваются пластиковые или металлические фланцы, которые скрепляются болтами. Используются преимущественно на крупных магистральных сетях.
  • Резьбовое соединение. Не обеспечивает требуемой надежности, используется в сетях с низким давлением рабочей среды.

Неразъемное соединение принято считать более надежным. Для монтажа потребуются сварные или электросварные фитинги.

Сама процедура сварки осуществляется с применением различных технологий:

  • Прессовочная сварка. Используется для соединения пластиковой трубного изделия с каким-либо сооружением.
  • Гнездовая сварка. В этом случае внутреннее сечение фитинга совпадает с внутренним сечением трубы.
  • Сварка встык. Две трубы одинакового диаметра непосредственно привариваются друг к другу.
  • Электрофузионная сварка. Предполагает использование термомуфт. Такие соединения считаются очень надежными.

Неразъемные соединения находят применение при прокладке трубопроводных сетей под землей, либо заливке в бетонную стяжку.

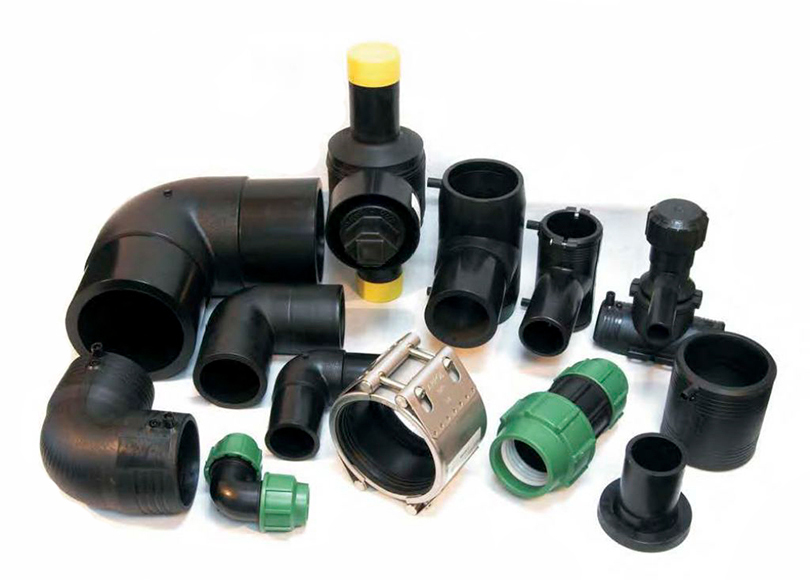

Виды фитингов по конструкции и их применение

Фитинги для труб из ПНД имеют различную конструкцию, которая во многом определяет область применения изделий:

  • Равнопроходные. Потребуются для стыковки трубопроводных линий одинакового диаметра.

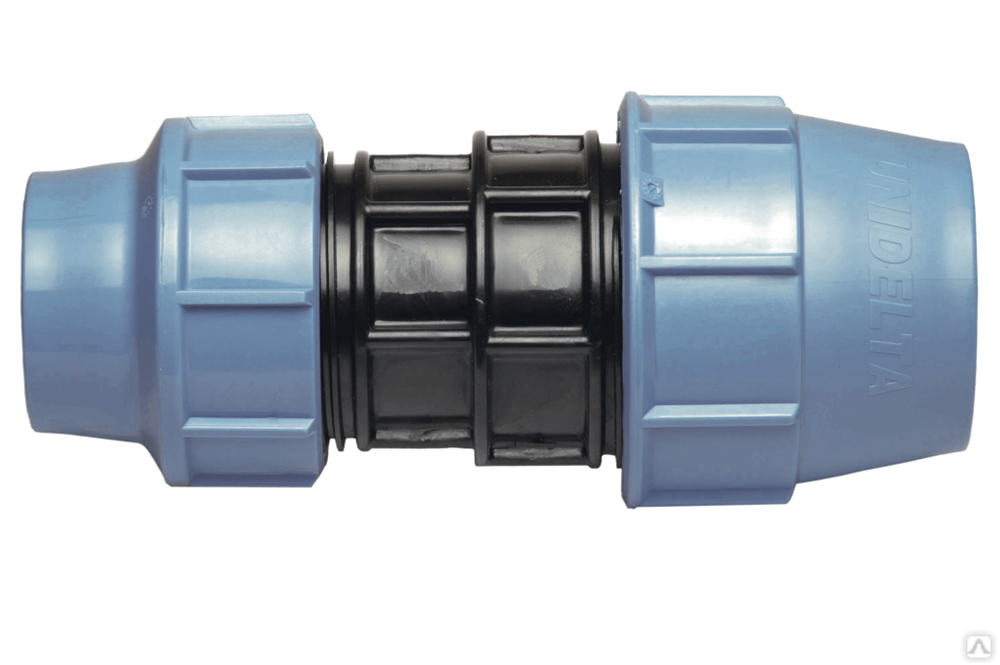

  • Компенсационные муфты. Применяются для перехода с одного сечения трубопровода на другое.

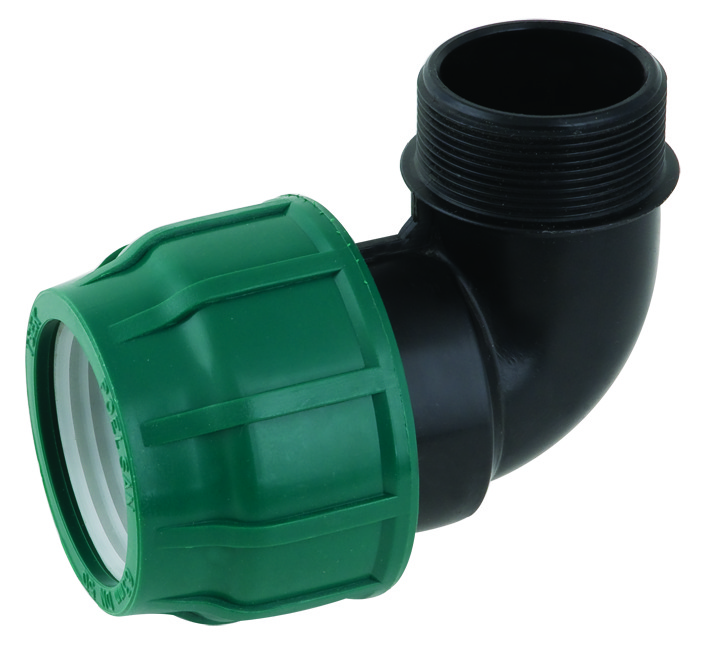

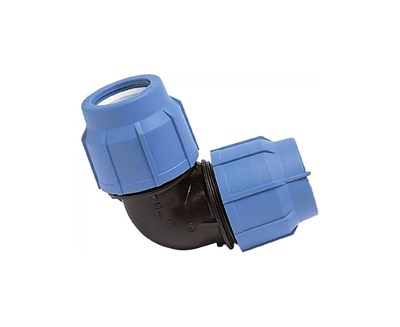

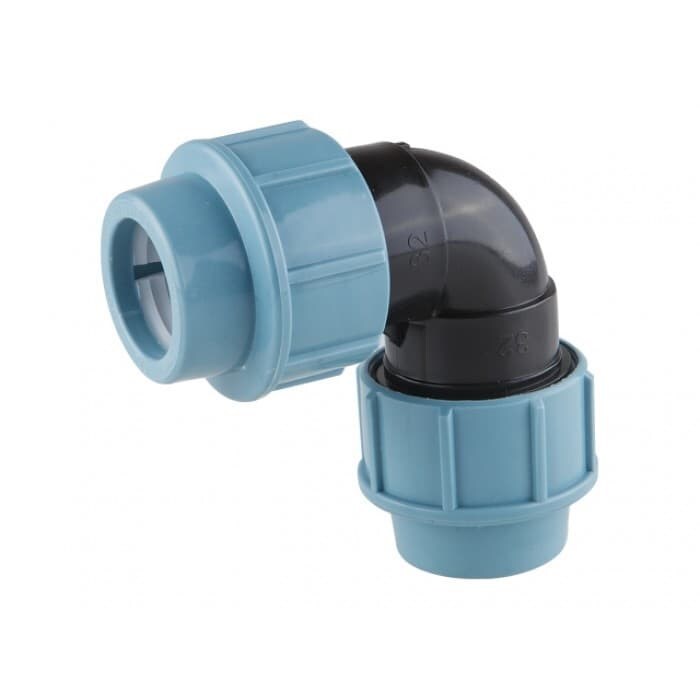

  • Отводы. Необходимы для монтажа поворотного участка трубопровода. Самые распространенные варианты изделий дают возможность сделать угол в 90, 66 и 45°. При необходимости производители принимают заказы на изготовление отводов с любым углом поворота, вплоть до десятых долей градуса.

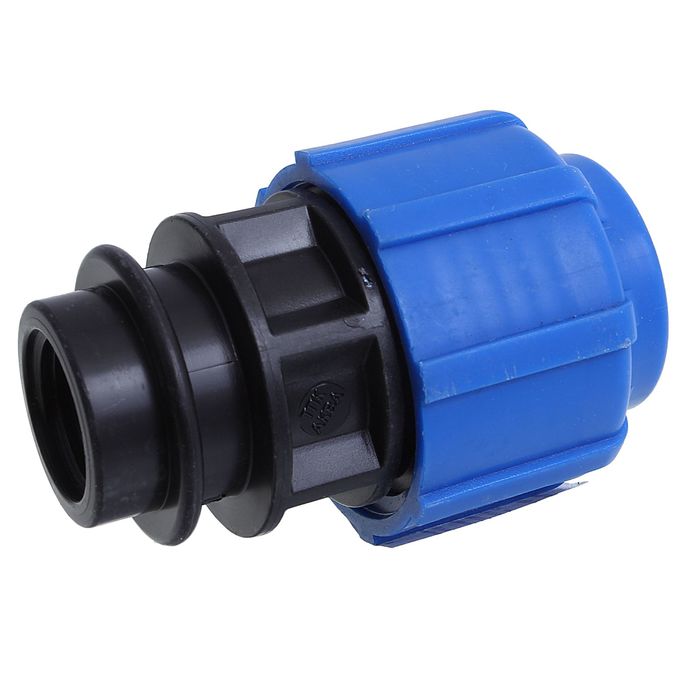

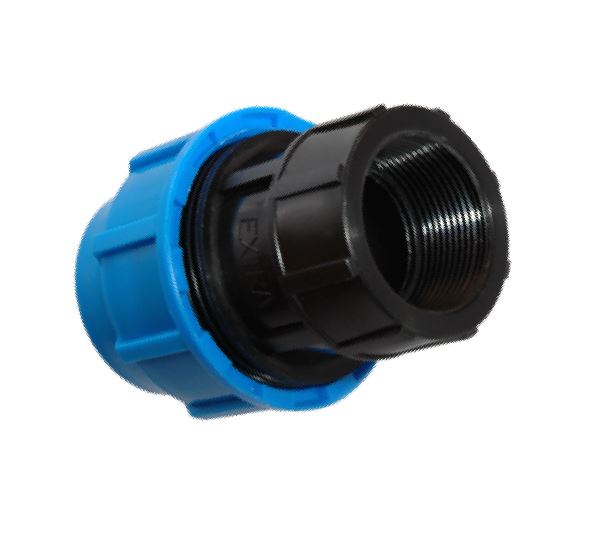

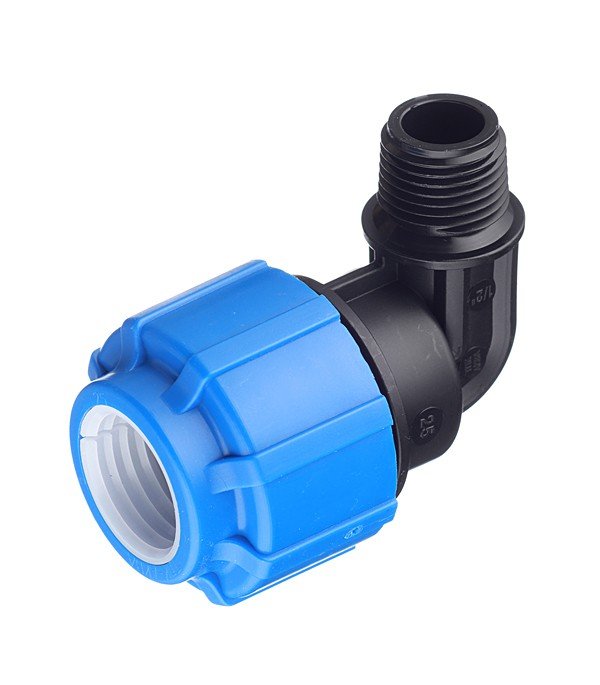

  • Переходники. Помогают стыковать ПНД трубы с другими материалами, элементами арматуры. Есть варианты с наружной или внутренней резьбой для соединения полиэтилена с металлом.

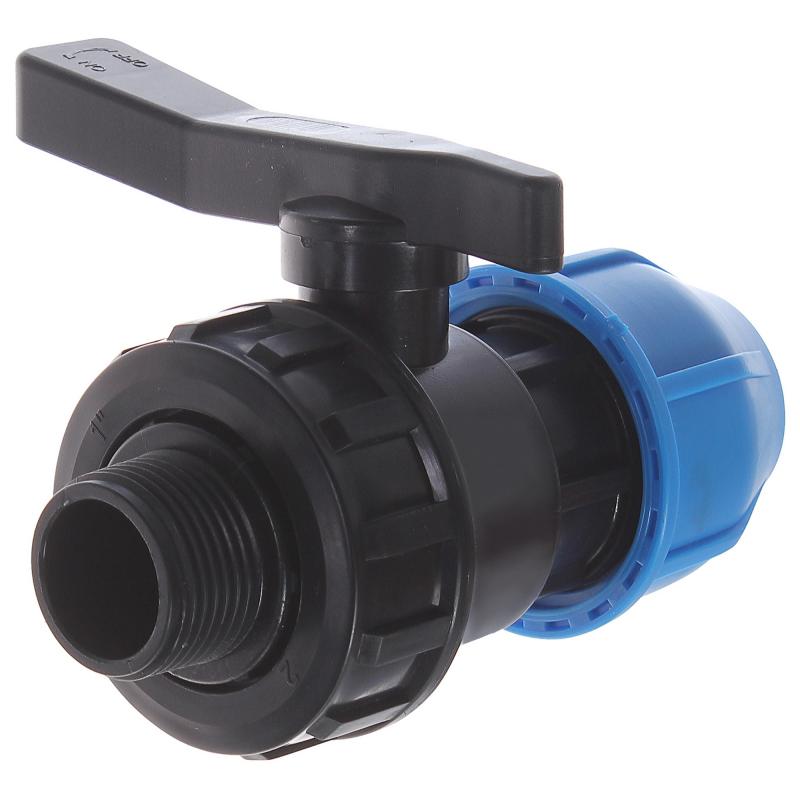

  • Заглушки, краны. Используются для полного или частичного перекрывания трубопроводной ветки.

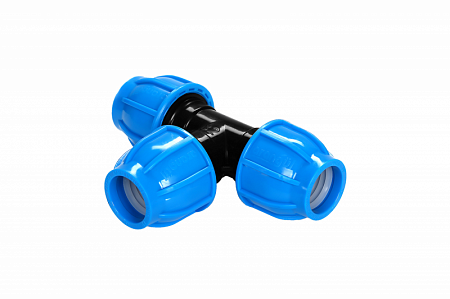

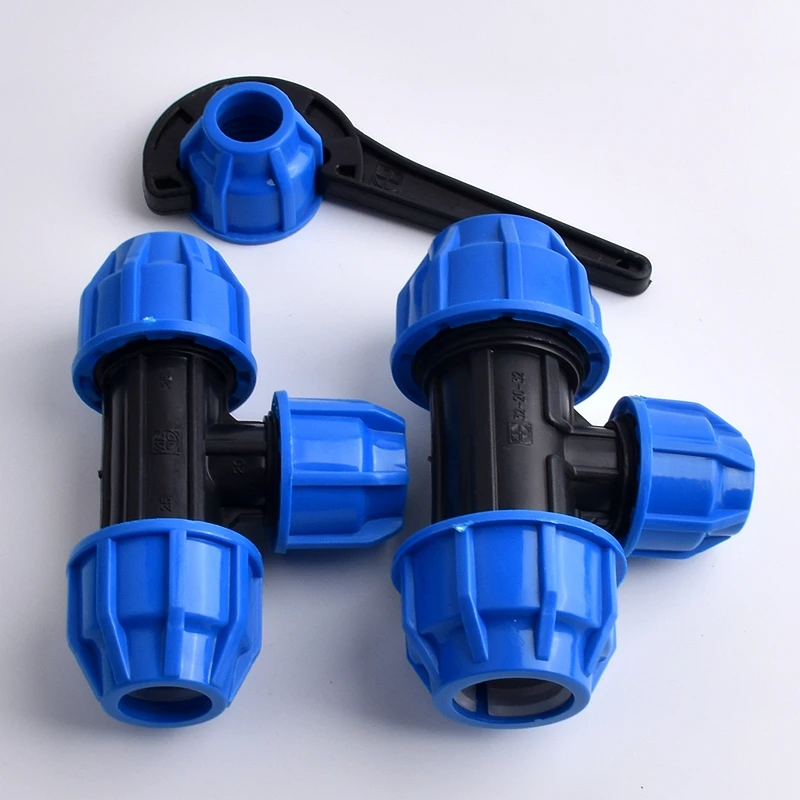

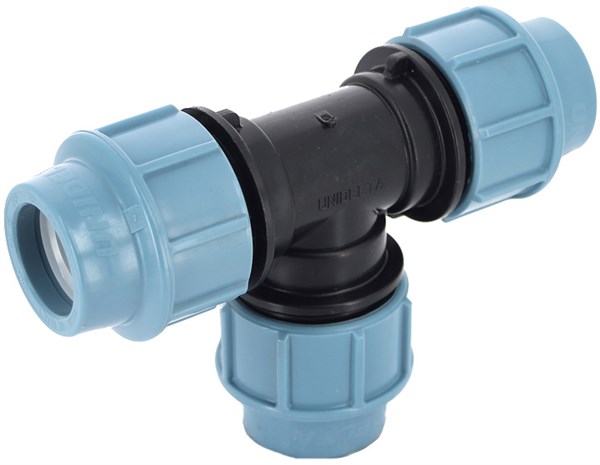

  • Крестовины, тройники. Нужны при строительстве разветвленных трубопроводных сетей с тремя или более ответвлениями.
  • Седелки. Хомуты или накладки, предназначенные для врезания дополнительной ветки трубопровода в уже работающую схему.

Особенности монтажа компрессионных фитингов

При использовании компрессионных соединительных элементов последовательность стыковки выглядит следующим образом:

  • Готовят отрезок трубы: отрезают нужный отрезок под прямым углом (для чего используется обыкновенная ножовка, либо специальный труборез), крошки и заусенцы зачищают, снимают фаску.
  • На конце трубы отмечают границу входа в изделия в фитинг, при этом конец трубы должен быть задвинут до упора.
  • В зависимости от конструкции зажимную гайку откручивают от фитинга и надевают на трубу, либо просто ослабляют.
  • Конец трубы смачивают мыльным раствором или водой, после чего с усилием вставляют в фитинг.
  • Крышки-гайки плотно накручивают на фитинг, обеспечивая надежный контакт.

Выбираем фитинги для труб ПНД

При обустройстве, ремонте водопровода в частном секторе в основном используются муфты этой разновидности. Их существенное преимущество – надежность стыков труб из ПНД или ПВХ без применения паяльной станции и привлечения профессионалов. Монтаж компрессионных фитингов не представляется чем-то сложным, если разобраться в устройстве изделий и технологии работы с ними.

Особенности муфт для соединения труб ПНД

Технология изготовления

В качестве сырья используется сополимер (полиэтилен с добавками). Литьевой способ производства компрессионных фитингов обеспечивает их прочность и правильность (точность геометрии) формы. В процессе монтажа проводится лишь одна подготовительная операция – снятие фаски с торца трубы.

Сортамент

Сечение соединяемых труб ПНД (мм) – от 16 до 60, хотя некоторые производители выпускают компрессионные фитинги и больших размеров (до 100). Специфика использования в том, что при увеличении диаметра муфты уменьшается пороговое значение давления в системе, которое способен выдержать стык. При покупке нужно сверяться с паспортом на изделие.

Условия хранения

Компрессионные фитинги ПНД «не любят» ультрафиолета и повышенной температуры. Потому их и не используют при прокладке водопровода открытым способом вне строения. Для хранения продукции пригодно любое помещение при условии, что фитинги располагаются вдали от отопительных приборов (не ближе 1–1,5 м в зависимости от мощности) и оконных проемов. Это же нужно учитывать при составлении схемы коммуникации и монтаже.

Особенность выбора

Водопровод – это питьевая вода. При покупке компрессионных фитингов ПНД нужно в обязательном порядке знакомиться с сертификатом на конкретное изделие. Главный критерий – гигиеническая безопасность материала.

Область применения

  • Прямые, переходные соединения труб ПНД. С помощью правильно подобранного комплекта компрессионных фитингов можно собрать инженерную систему по схеме любой сложности.
  • Создание постоянных и временных стыков за счет возможности многократного использования компрессионных фитингов.
  • Сочленение полиэтиленовых труб с изделиями из иных материалов.

Основные достоинства

  • Ремонтопригодность трассы. Компрессионные фитинги для ПНД можно разбирать и снова использовать. Рекомендуемое максимальное количество раз рассчитывается производителем и указывается в сопроводительной документации.
  • Прочность и надежность соединений. Фитинги этой категории выдерживают значительные вибрации труб ПНД и гидравлические удары в системе водопровода.
  • Возможность монтажа трассы без наличия практического опыта.
  • Низкая стоимость изделий. Компрессионные фитинги для ПНД – одни из самых дешевых из всего разнообразия соединительных муфт.

Устройство:

  1. Крышка, она же и гайка для затягивания соединения. На ее поверхности имеются специальные пазы.
  2. Обжимное (фальцевое) кольцо. Его функция – предотвратить ослабление (раскручивание) стыка, выдавливание из него трубы ПНД при гидроударах, вибрации или термическом расширении пластика.
  3. Фиксирующая втулка. Удерживает прокладку в статическом положении.
  4. Корпус компрессионного фитинга. В полости – ограничитель ввода трубы ПНД.

Монтаж

При работе с фитингами для труб ПНД большого сечения понадобится компрессионный ключ – вручную плотно затянуть резьбу не получится.

  • Раскрой трубы. От бухты отрезается отрезок требуемой длины. Для этого используются специальные ножницы или так называемая гильотина. Особенность работы в том, что плоскость среза должна быть строго перпендикулярна осевой (продольной) линии трубы ПНД. При невыполнении данного условия после установки компрессионного фитинга искривление трассы водопровода гарантировано.
  • Облагораживание торца. С него убираются заусеницы и кромка скругляется. Это позволит легко насадить зажимную гайку на ПНД.
  • Разметка. Помечается дальняя граница расположения фитинга на трубе.
  • Смазка торца ПНД. Повысить на ней скольжение гайки можно смачиванием конца пластиковой трубы мыльным раствором или теплой водой.
  • Фитинг частично разбирается. Снятая с него накидная гайка надевается на ПНД, следом – запрессовывающая втулка.
  • Устанавливается зажимное (белое) кольцо. Располагается на трубе так, чтобы утолщенная часть была со стороны ее торца.
  • Ставится прокладка. Или сразу в паз, или на трубу. В процессе затягивания гайки она все равно окажется на месте требуемой установки.

После каждой разборки соединения, сделанного с помощью компрессионного фитинга, уплотнительная прокладка подлежит замене.

  • Сочленение корпуса муфты с трубой ПНД. Она вводится до метки, предварительно нанесенной на поверхность ПНД. Усилие прилагается небольшое – нельзя забывать, что работа ведется с пластиковыми деталями.
  • Контролируется положение втулки и кольца. В процессе ввода трубы они должны плотно сдвинуться к корпусу компрессионного фитинга.
  • Затяжка накидной гайки. Делается вручную, до упора, но без чрезмерного приложения сил. Если деталь большого размера, можно аккуратно подтянуть ключом.

Пытаться давить на гайку по максимуму не имеет смысла по одной причине. Правильный монтаж компрессионного фитинга и так гарантирует полную ее затяжку. А если при тестировании системы под давлением на одном из участков появится протечка, достаточно гайку лишь немного «довернуть». Прокладка из РТИ эластична, а потому герметичность контура в месте соединения получается абсолютной. В то же время «мягкость» материала и его толщина не обеспечивают прочности уплотнительного кольца – при значительных механических нагрузках оно повреждается.

Интернет-магазин alfatep.ru предлагает компрессионные фитинги, трубы ПНД в сортаменте от известных производителей по их ценам. На страницах сайта большой выбор ножей для раскроя пластиков и расходных материалов, необходимых для качественного монтажа инженерных коммуникаций. Для получения профессиональной консультации по правильной установке муфт достаточно обратиться по телефону 8 (495) 109 00 95 – звонки с территории РФ бесплатные – и задать интересующий вопрос. Здесь же можно оставить и заявку, в том числе, на разработку проекта системы водоснабжения. Доставляем товар своими силами в любом регионе, делаем существенные скидки, предоставляем выгодные кредиты – обращайтесь.

Правильная технология монтажа компрессионных фитингов для труб пнд

Полимерные изделия дополняют существование современного человека во многих областях жизнедеятельности. Из данного вида сырья делаются самые различные конструкции и предметы. В современных водопроводных и канализационных системах, а также других вариантах водопроводов используются ПНД-трубы. Данный вид изделий обладает достаточно высокой прочностью в сравнении с металлическими аналогами. При этом они намного легче в монтаже и служат в хозяйстве намного дольше без возникновения разного рода неисправностей. Создание трубопроводов из полимерных трубных изделий осуществляется довольно легко и просто. Не требуется использование специальной техники, дорогостоящего оборудования и помощи квалифицированных специалистов.

Тем, кто работает с разными видами трубопроводов, приходится решить задачу соединения различных деталей. В современном строительстве для этого нередко применяются компрессионные фитинги. Монтируемая система всегда имеет свои размерные характеристики с наличием ответвлений и поворотов. Нередко трубы ПНД соединяются при помощи сварки. Когда вы намерены использовать в сетях трубы небольшого диаметра, нет необходимости применять подобный способ. Куда проще воспользоваться методом с применением фитингов. Чтобы уходило как можно меньше времени и усилий, следует ознакомиться со всеми особенностями указанного метода.

Назначение фитингов

По ходу монтажа систем может возникать необходимость установки следующих типов соединений, для которых используются разнообразные фитинги:

  • Компрессионные фитинги;
  • Углы, предназначенные для изменения направлений;
  • Крестовины для создания разветвлений в двух направлениях;
  • Коллекторы и тройники, которые предоставляют возможность размножить потоки в нужном количестве;
  • Муфты для соединения различных отрезков, установленных в одном направлении;
  • Переходники, заглушки и пр.

В зависимости от материала, выбранного для труб, определяется особенность конструкции необходимых фитингов. Их делят на резьбовые, фланцевые, сварные и компрессионные. Если обратить внимание на конструкцию фитинга, можно определить всю степень сложности предстоящей сборки. Форма изделий практически неизменна и отличается только качеством материалов и точностью, с которой подбирался диаметр внутренних колец. Когда вы покупаете низкокачественное изделие, можете не надеяться на то, что установка системы будет простой и удобной. По ходу покупки постарайтесь проверить все детали, из которых состоит необходимое вам изделие. На корпусе не должно быть никаких повреждений. Уплотнительные кольца чаще всего выполняются из каучука. Проверить используемый состав не удастся до его приобретения. Всегда есть возможность проведения визуального осмотра. Эта часть детали не должна быть слишком узкой. Кольцо должно быть средним по жесткости. Для того чтобы проверить соответствие качества соединения, постарайтесь ее прокрутить с хорошим ускорением. При раскрутке качественной детали инерция будет небольшой.

Необходимые характеристики

Невозможно определить наиболее подходящие изделия для применения, если вы планируете самостоятельно производить сборку, обязательно учитывайте факторы, указанные ниже. Наиболее распространены детали размером 15-110 мм. Такие характеристики обусловлены тем, что непросто найти трубы с меньшими показателями, если вопрос касается диаметра.
Размеры диктуют свойства материала потому, что трубы ПНД должны иметь необходимую устойчивость, стенки всегда должны быть прочными. Естественно, диаметр должен быть достаточным для проходимости, что и приводит к упомянутым тенденциям. Фитинги диаметром более 110 мм редко используются в частном строительстве. Подобные изделия созданы для того, чтобы выдерживать высокие температуры. Необходимо учитывать, что при установке труб диаметром не выше 63 мм, технологии требуют расчета давления выше 16 бар, а при завышенных показателях не следует пересекать отметку в 10 бар.

Необходимо внимательно осмотреть изделие и прочитать сертификат, где указаны стандарты производства. Возможность использования для питьевой воды подтверждена соответствующим заключением, которое выдается по результатам гигиенической экспертизы. Проверьте его наличие, если намерены использовать фитинги в указанном типе водоснабжения. Необходимо обязательно обратить внимание на выбранные изделия. Подходят ли они используемому типу труб по всем показателям и соответствуют ли предстоящим нагрузкам? Указанный параметр давления ориентирован именно на рабочие нагрузки, которую предстоит выдерживать фитингам в течение периода эксплуатации. Несущественное увеличение не влечет за собой разрушение водопровода, но заметно уменьшит срок его службы.

Для того, чтобы процесс установки занимал как можно меньше времени и осуществлялся без промахов, которые будет нелегко исправить, необходимо обратить внимание на следующие тонкости:

  • Проверьте, что у вас в наличии есть достаточное количество необходимых материалов и сопутствующих им товаров;
  • Составьте план, согласно которому осуществляется монтаж системы;
  • Сделайте разметку и раскройку.

После этого следует переходить к основному этапу монтажа.

Как осуществляется монтаж?

Обрежьте конец трубы. Для этого предпочтительно использовать специальные ножницы. Необходимо избавляться от образования неровностей или заусениц на срезе, чтобы не понижать качества соединений. С этой целью используются специальные факсосниматели. Необходимо сформировать конус на конце. Он позволит сохранять все детали изделия в целости. Сделайте отметку, обозначьте расстояние, на которое будет посажен фитинг. Это поможет убедиться в том, что труба достигает стопорного выступа. Нанесите смазку на конец трубы. Перейдите к заготовке фитинга. Разберите изделие, если требует конструкция. Не теряйте составляющих. Старайтесь запоминать последовательность действий, если у вас нет соответствующего опыта. Установите разобранные детали на трубу. Процедура будет намного проще при использовании элементов с частичной разборкой. Здесь имеются значительные преимущества. Необходимо только послабить зажим гайки.

Для сборки понадобится вернуть гайку в начальное положение или собрать части предварительно.
Для установки сначала необходимо очистить место, затем приложить изделие к трубе и отметить маркером линии будущего посадочного места. Чтобы вырезать отверстие, можно использовать дрель. Соберите составляющие фитинга. Его необходимо установить в положенном месте и зажать ответную часть.

Подсказки и тонкости

Если на финальном этапе затягивания потребуется большое усилие, можете сделать маленькую фаску (перпендикулярный разрез) на трубе и смочить ее водой. Дело пойдет гораздо проще.
Уплотнительные резинки требуют внимания. На них не должно находиться высохшей смазки. При этом практически невозможно производить монтаж. Если обнаружена засохшая смазка, старайтесь очистить ее, воспользовавшись ножом. Простое жидкое мыло неплохо заменяет смазку при отсутствии таковой. Если вы планируете закапывать в землю систему труб, предпочтительнее использовать электросварные изделия. Компрессионные изделия нужно сделать доступными для обслуживания. Не рекомендуется замуровывать их в стяжки или стены. Не нужно использовать никакой пакли или льна.

При учете всех основных моментов монтаж труб ПНД компрессионными фитингами не создает особых сложностей. Выберите надежные материалы с наличием соответствующих сертификатов. Тщательно осмотрите составляющие. Лучше покупать вариант, предлагающий возможности частичной разборки. Качество изделия должно быть достаточно высоким. При этом должна проверяться форма уплотнительного кольца. Следует проверить точность посадочного места. Убедитесь, что технические характеристики соответствуют предстоящим требованиям. На последующих этапах производите все работы на совесть.

пластиковые и латунные муфты и тройники, монтаж, цена

Питьевые и технические водопроводы собирают из металлических или полимерных труб, для соединения которых используют специальные элементы – фитинги. И в этой статье мы окунемся в разнообразие сортаментов подобной продукции, перебирая всевозможные фитинги для водопровода в поисках наилучшего соединительного элемента.

Водопровод из труб ПНД

Виды фитингов

При монтаже трубопроводов используется два вида фитингов: соединительные элементы и узлы сопряжения веток трубопровода.  К фитингам первого типа относятся различные муфты, штуцеры и переходники, с помощью которых можно состыковать ветви трубопровода вдоль одной осевой линии. При этом диаметр магистрали может быть и постоянным и переменным.

Проще говоря: с помощью соединительных фитингов можно наращивать прямые участки водопровода, соединять жесткую линию со шлангами или монтировать в систему распределительную, контрольную или запорную арматуру.

Фитинги  второго типа – тройники, крестовины, коллекторы, отводы и обводы используются в обустройстве угловых сопряжений и врезок. С помощью таких изделий можно расщепить центральную магистраль на несколько линий, обустроить торцевое или угловое сопряжение, обойти точку пересечения без врезки в трубу.

Фитинги сопряжения обеспечивают саму возможность разводки водопровода к точкам потребления, позволяя менять направление осевой линии системы.

Классификация по конструкционному материалу

Помимо конструкционного предназначения фитинги водопроводных систем можно классифицировать еще и по типу материала, используемого в производстве и соединительных элементов, и узлов сопряжения.

Причем рынок оборудования и комплектующих для водопровода потребляет для производства фитингов лишь две группы конструкционных материалов – металлы и полимеры.

Металлические фитинги

Из металлов делают и муфты, и тройники для водопровода, то есть, и узлы сопряжения и соединительные элементы. Причем и те и другие детали можно изготовить из железоуглеродистых сплавов (чугун, сталь, нержавеющая сталь) или цветных металлов (латунь, медь, алюминий).

Водопровод из ПНД с металлическим фитингом

Любые металлические фитинги демонстрируют следующие положительные качества:

  • Значительную прочность (они выдерживают давление в десятки атмосфер).
  • Хорошую адаптивность (их монтируют и в металлические, и в полимерные трубы).
  • Высокую стойкость к механическим повреждениям (проще сломать трубу, чем фитинг из металла).

Главный недостаток фитингов из металла – непростые отношения с процессом коррозии. Причем подобный недостаток не распространяется на дорогие медные или латунные фитинги, а продукция из стали и чугуна покрываются бурым налетом ржавчины прямо на глазах. Единственное исключение из этого правила – нержавеющая сталь, которую достаточно сложно получить и обработать.

Полимерные фитинги

Фитинги из конструкционных полимеров используются только при строительстве трубопроводов из аналогичных материалов. То есть, если труба изготовлена из ПВХ, то и фитинги должен состоять из того же поливинилхлорида.

Таким образом, пластиковые водопроводные фитинги могут быть: полиэтиленовыми – их монтируют и на безнапорные и на напорные системы, полипропиленовыми – их монтируют на напорные системы, транспортирующие холодный или горячий носитель, и поливинилхлоридными – их монтируют только на безнапорные системы.

Причем категорически не рекомендуется «путать» материалы и монтировать полиэтиленовый фитинг на полипропиленовую трубу. Подобное ограничение связано с особенностями монтажа соединительных элементов и узлов сопряжения.

Классификация по технологии монтажа

Строительство водопроводов предполагает использование четырех монтажных технологий:

Водопровод из металлических труб и фитингов

  • Соединение на клей. Этот способ практикуют только при сборке полимерных трубопроводов, детали которых изготовлены из полипропилена или полиэтилена. Причем клеевой монтаж – это достаточно эффективная техника, которую может освоить даже далекий от сантехники человек.
  • Монтаж на резьбу. Этот способ практикуют при сборке металлических трубопроводов. Технология заключается на фиксации труб с помощью резьбовых муфт. На торцах труб нарезают резьбу и  вкручивают этот участок в муфту, снабженную внутренней резьбой. Такая технология требует большой аккуратности: ведь герметичность соединения обеспечивается полимерной или органической подмоткой, которую нужно нанести на сгон правильным образом. Разумеется, и трубы, и фитинги, используемые в этом случае, состоят только из металла.
  • Сварное соединение. Это самый сложный способ монтажа металлических труб и самый простой способ сборки пластиковых трубопроводов. Ведь трубы из металла монтируют на дуговую сварку или газовую пайку. А полимерные трубы и фитинги собирают с помощью простейшей диффузионной сварки, предполагающей плавление края стыкуемых элементов и последующую запрессовку. Монтаж пластиковых труб на сварку – это самая надежная технология стыковки подобных деталей.
  • Монтаж на цангу (обжимной фитинг) практикуют и в случае сборки металлических трубопроводов, и при монтаже водоводов из полимеров. И в этом случае можно соединять полимерные трубы и металлические фитинги. Причем латунный фитинг для ПНД трубы сработает еще лучше полимерного соединительного элемента. Сам монтаж похож на резьбовую сборку. Только на торце трубы нет резьбового сгона, ведь она фиксируется на штуцере фитинга с помощью обжимного кольца.

Какой фитинг лучше?

На этот вопрос очень сложно ответить. Все зависит от конкретных условий. Так, если вам нужна скорость – обратите внимание на цанговые фитинги, технологию монтажа на клей или резьбовое соединение. Ну а если вас интересует бескомпромиссное качество, то лучше сварки вам ничего не найти.

При этом разъемное соединение можно получить только с помощью цанговых или резьбовых фитингов. А клееные и сварные соединения используются только для сборки. Демонтаж таких узлов попросту невозможен.

Вся правда о ПНД трубах

Трубы ПНД (полиэтилен низкого давления) сейчас пользуются большой популярностью на рынке. Это не удивительно: большое количество их преимуществ перекрывают их незначительные недостатки.



Например, они довольно долговечны — срок их службы не менее 40 лет. В отличие от металлических, трубы ПНД не подвержены коррозии, отложениям и химическим воздействиям — их можно использовать для перекачки практически любых жидкостей (включая даже серную кислоту) и газов. Полиэтиленовые трубы устойчивы к гидроударам, экологичны (их часто используют для подачи питьевой воды) и ниже по стоимости по сравнению со стальными. Если внутри ПНД трубы замерзнет жидкость, труба не лопнет: ее диаметр увеличится на 5 – 7% и вернется к исходному после оттаивания жидкости.

Среди недостатков — ограничения по температуре (ПНД трубы нельзя использовать в системах отопления и горячего водоснабжения), снижение свойств под воздействием ультрафиолета и высокая проницаемость для кислорода. В общем-то, недостатками это трудно назвать, скорее, особенности эксплуатации. В нашем эксперименте участвуют образцы ПНД труб для холодной воды диаметром 32 мм разных производителей.

Для чистоты эксперимента взяли трубы с разной толщиной стенки. Мы подбирали образцы в разных магазинах Санкт-Петербурга и вот какую заметили закономерность. В специализированных магазинах чаще встречается труба ПНД с толщиной стенки 3,0 мм и номинальным давлением 16 бар, а вот в строительных магазинах и гипермаркетах продаются ПНД трубы с толщиной стенки 2,4 мм и давлением 12,5 бар и трубы со стенкой 2,0 мм и номинальным давлением 10 бар. Становится понятно, почему в строительных маркетах ПНД трубы стоят дешевле. Но насколько надежной окажется труба с такой толщиной стенки для бытовых нужд? Приступаем к эксперименту.

Итак, мы закупили 4 образца труб ПНД диаметром 32 мм с разной толщиной стенки:

Образец №1: 32х2,0 мм, 10 бар, производство Россия

Образец №2: 32х2,4 мм, 12,5 бар, пр-во Россия

Образец №3: 32х3,0 мм, 16 бар, пр-во Россия

Образец №4: 32х3,0 мм, 16 бар, пр-во Финляндия





Образцы с испытательным стендом мы соединяли двумя видами фитингов — пластиковыми и латунными, чтобы заодно проверить на прочность и их.



Сделали мы это по просьбам наших клиентов, поскольку споры о том, какие фитинги для ПНД труб надежнее, идут постоянно. Большинство монтажников отдает предпочтение латунным изделиям, считая их более надежными по сравнению с пластиком. Так ли это, проверим в процессе испытаний. При сборке испытательных образцов выяснилась одна особенность: пластиковые фитинги с любым образцом соединяются превосходно, а вот латунные рассчитаны на трубу толщиной 3 мм и в образцах с меньшей толщиной стенки латунная втулка просто болтается.



Образцы подготовлены, можно приступать к испытаниям. Начинаем с труб с самой тонкой стенкой: образец №1 с латунными фитингами без втулки и образец №2 с пластиковыми фитингами. Заполняем образцы водой, стравливаем воздух. Сначала нагнетаем давление в первом образце. На трубе появляется вздутие, и на отметке 31,2 бар труба рвется. Неплохой результат для трубы с самой тонкой стенкой. Испытываем второй образец. Перед тем как лопнуть, труба тоже вздувается. Разрыв происходит на отметке 35,1 бар. Все логично: стенка немного толще — давление разрыва немного выше. Устанавливаем в стенд образцы с толщиной стенки 3 мм: образец №3 с пластиковыми фитингами и образец №4 с латунными фитингами и втулками. Заполняем водой, стравливаем воздух из образцов. Начинаем с образца №3: нагнетаем давление, проходим отметку 40 бар. Уже традиционное вздутие трубы — и разрыв при 42,6 бар. Остался последний образец, финская труба. Включаем стенд, труба вздувается, разрыв. Зафиксировано давление 50,7 бар. Отдельно хочется отметить, что все разрывы произошли непосредственно на трубе, фитинги отработали как надо. Поэтому в прочности и латунных, и пластмассовых соединений сомневаться не стоит. Испытания лишний раз доказали, что прочность ПНД труб напрямую зависит от толщины стенки. Тонкостенные изделия стоят значительно дешевле, и значит, чем меньше стоимость трубы, тем она менее надежна. Для системы полива и дренажа вполне подойдет и тонкостенная труба, запаса ее прочности достаточно для этих целей. Но если вы строите напорный водопровод, подаете воду из колодца или скважины, стоит брать только ПНД трубы с толстой стенкой.

В корзину

44 ₽

Труба ПНД 20х2,0мм, 16бар, t-40*C

В корзину

64 ₽

Труба ПНД 25х2,3мм, 16бар, t-40*C

В корзину

104 ₽

Труба ПНД 32х3,0мм, 16бар, t-40*C

В корзину

Труба ПНД 25х2,3мм “Синирайт”

В корзину

Труба ПНД 32х3,0мм “Синирайт”

Плюсы и минусы ПНД-фитингов – Boiler.

ua

13 мая 2016

Фитинги для полиэтиленовых труб приобретают всё большую популярность и среди сантехников-профессионалов, и среди обывателей. Но в чём же заключаются не только сильные, но и слабые стороны таких соединений? В этой статье мы наглядно сопоставим основные преимущества и недостатки ПНД-фитингов.

ПЛЮСЫ

+ Лёгкий и одновременно прочный материал

Полиэтиленовые фитинги изготавливаются из полиэтилена низкого давления высокой плотности. Именно в исходном материале фитингов ПНД кроются их сильные стороны. Устойчивый к различным химическим и физическим воздействиям как внутри системы, так и извне, полиэтилен низкого давления характеризуется максимальной степенью износостойкости, оберегая всю магистраль от преждевременного разрушения. Как правило, производители гарантируют минимальный срок эксплуатации длительностью в 10 лет, но, как показывает опыт, данный срок может быть превышен в 1,5 раза! Бесперебойная работа трубопровода с минимальными затратами на обслуживание и даже плановый ремонт — вовсе не миф, а доказанный факт.

+ Универсальность для любой среды

Фитинги из полиэтилена низкого давления для водопровода — надежное решение для транспортировки неагрессивных сред. А что же насчёт использования в условиях агрессивных химических веществ? Состав данного типа полиэтилена абсолютно инертный по отношению к активным составляющим таких рабочих сред. При этом даже перепады температур внутри трубопроводной ветви и в местах соединения труб фитингами ПНД не грозят прочности и не влекут за собой разрывы. Кроме того, механические деформации элементов магистрали не страшны, поскольку ПНД-части не окисляются, не ржавеют, как это бывает с металлическими трубопроводами, не меняют свой диаметр в зависимости от термовлияния и отложений. И, что немаловажно, пропускная способность системы также сохраняется.

+ Монтаж без сварки

Компрессионные фитинги из ПНД не требуют применения сварочных материалов и привлечения специалистов отдельного профиля. Единственное, что потребуется — ключ для соединения этих фитингов. Его очень просто подобрать в зависимости от диаметра устанавливаемых деталей.

+ Большой выбор диаметров

В отличие от других материалов, используемых при прокладке жилищных и промышленных трубопроводов, изделия из ПНД абсолютно универсальны. Как было сказано выше, они успешно используются не только в бытовом водоснабжении и канализации, но и при строительстве современного газоснабжения и в системах химических веществ больших производств.

Не только назначение магистрали, но и её размер (условный проход, габариты) влияет на выбор оптимального изделия. В данном случае, огромная разновидность и широкий спектр номенклатуры фитингов с Ду свыше 50 мм облегчают этот выбор. Вне зависимости от сложности проекта и конфигураций трубопровода, любой узел можно собрать и прочно закрепить без применения специального оборудования и привлечения специалистов отдельного профиля.

+ Невысокая цена

То, что фитинги ПНД одно из самых практичных и долгосрочных решений, подтверждается мнением экспертов сантехнического рынка. А что мы можем сказать об их стоимости? Цена фитингов для ПНД труб в Украине варьируется в зависимости от торговой марки. Но, в целом, полиэтиленовые трубы и соединительные части их не являются дорогостоящим материалом, тем более, что все затраты на их приобретение окупаются при будущем использовании.



МИНУСЫ

– Только низкие температуры

Взглянув на технические характеристики соединителей из ПНД, мы обнаруживаем, что максимально допустимая температура рабочей среды не должна превышать +45°C. Согласитесь, если речь будет идти об отоплении и горячем водоснабжении, больше всего хотелось бы избежать угрозы разрыва или деформации трубопровода.

– Большое количество подделок

Конечно, не новость, что хорошие решения и оправдывающую себя продукцию рано или поздно начинают подделывать. Не беспокойтесь, в нашем каталоге представлена только сертифицированные фитинги торговой марки Unidelta (Италия).

– Относительно непрочное соединение

Приложив некоторые усилия, вы всё-таки сможете вырвать трубу в месте соединения с фитингом. А ведь это не только неудобно, но и крайне опасно, если трубопровод установлен на агрессивную среду. Таким образом, может быть легко нарушена герметичность, а в этом случае неизбежен даже капитальный ремонт всей системы. Но не забывайте, что даже стальные трубы с соединением под приварку не гарантируют абсолютную прочность. Одна из важнейших составляющих при сборке трубопровода — качественный монтаж.



Как мы видим, количество плюсов превышает количество минусов. Но при этом минусы являются существенными и значительно влияют на более тщательный подбор трубопроводных комплектующих особенно на горячую воду и агрессивные среды, которые требуют более высокую степень герметичности и прочности самих соединений. Но если вы планируете смонтировать водопровод , остановите свой выбор на этом простом и безопасном решении.

Поделится

Поделится

Новый комментарий

Войти с помощью

Отправить

Фитинги из ПЭВП — Полное руководство: Предусмотрительные закупки

Часто используемые в горнодобывающей промышленности, в ирригации, для промышленного строительства и муниципальных установок питьевого водоснабжения, фитинги из ПЭВП оказались очень надежными, когда речь идет о высоком давлении и фактически во всех транспортировка воды и газа по трубопроводам. Узнайте все, что нужно знать покупателям о различных типах фитингов, их преимуществах по сравнению с другими типами фитингов, на что следует обратить внимание при работе с поставщиками и многое другое.

Прочитайте или перейдите к разделу, который вас больше всего интересует:



1. Фитинги из ПЭНД: определение
2. Процесс электроплавки
3. Типы фитингов из ПЭНД
4. Создание доверия к фитингам из ПЭНД
5. Хронология производства фитингов из полиэтилена высокой плотности
6. На заводе
7. Можно ли переработать фитинги из полиэтилена высокой плотности?
8. Диапазон размеров
9. Промышленное использование и безопасность
10. Преимущества перед другими типами фитингов
11. Выбор поставщиков







Фитинги из полиэтилена высокой плотности: определение

Фитинги из полиэтилена высокой плотности представляют собой приспособления для укрепления водопроводных и газопроводных труб.

Хотя размеры могут сильно различаться, любые фитинги с резьбой более 32 мм в идеале должны быть усилены снаружи. Например, размещение кольца из нержавеющей стали вокруг такого фитинга обеспечит максимальную долговечность.



Процесс электросварки

Качественный фитинг обеспечивает надежное, высокопроизводительное соединение и долгий срок службы.

Помните: самым важным шагом перед установкой является очистка и обезжиривание фитинга. В идеале это выполняется с помощью специального чистящего раствора для сварки полиэтилена, так как любая другая жидкость может повредить соединение.

Для нанесения раствора используйте чистые безворсовые салфетки или салфетки из ткани или бумаги. Абсолютно необходимо очистить все свариваемые поверхности. После того, как эти поверхности были очищены, вы не должны касаться их руками.

Так как чистая и сухая поверхность имеет важное значение для надлежащей сварки, выбирайте производителя, поставляющего фитинги в герметичных пластиковых пакетах. Извлекайте фитинг из оригинальной упаковки только тогда, когда будете готовы его обезжирить и установить на подготовленный пирог.

Хотя можно вручную соединить две секции трубопровода, автоматизированный процесс является наиболее экономичным из-за низкой вероятности ошибки оператора.

Типы фитингов из ПЭНД

При просмотре веб-сайтов поставщиков читатели могут встретить до 14 или более различных вариантов фитингов из ПЭНД, за исключением нестандартных конструкций.

Примеры типов, изображений и предпочтительных применений см. в маркированном списке ниже:

• длинное горлышко применения : конструкция, газ, гидравлика

фланцевые применения: горнодобывающая и технологическая промышленность, пожарные системы, сельское и городское водоснабжение

колено формованное применение: конструкция, водопровод, химическая обработка газ, питьевая вода

готовый 45 градусов применения: структура, газ, гидравлика

патрубок и литой тройник применения: структура, газ, гидравлика

применение редуктора: машиностроение, промышленность, строительство

применение крестовины: конструкция, газ, гидравлика

применение в фармацевтике нефтеперерабатывающие заводы, нефтехимическая промышленность

стыковая сварка: структурная, газовая, гидравлическая

межфланцевый дисковый затвор применения: жидкость, газ

Для более подробного ознакомления с полиэтиленом высокой плотности перейдите по этой ссылке в «Полный справочник покупателя из полиэтилена высокой плотности»



Создание доверия к фитингам из полиэтилена высокой плотности маркированы на их внешних поверхностях деталями их изготовления?

Сюда могут входить: название производителя или товарный знак; код используемого соединения; диаметр и номинальное давление; и дату или код изготовления.

Знаете ли вы, что для ограничения потенциальных дефектов продукции вы должны стремиться к тому, чтобы ваши требования были на 100 % понятны поставщику?

В противном случае вы можете стать одним из многочисленных импортеров, которые потеряли деньги из-за возвратов клиентов и/или непродаваемой продукции. Но как сделать так, чтобы ваш поставщик полностью понимал ваши ожидания от продукта?

Отличный способ продолжить работу – составить контрольный список контроля качества (КК), в котором указаны: важные качества продукта, такие как размеры, объем, вес, материал, цвет и маркировка; требования к упаковке, призванные свести к минимуму повреждение вашего товара при транспортировке; тестирование и проверка продукции на месте; и договор с поставщиком.







Мы можем подтвердить тот факт, что установление четких и четко определенных требований к вашей продукции до ее фактического производства и отгрузки является ключом к предотвращению дефектов качества.

Из соображений безопасности и производительности приведенная выше информация позволяет отслеживать производителя с помощью системы обеспечения качества (ОК), что означает, что любые дополнительные сведения, такие как сорт или используемое сырье, результаты испытаний партии или условия процесса, могут быть источника, если это необходимо.

Таким образом, все установки можно проследить до партии смолы, из которой они были изготовлены, включая всю соответствующую историю. Интересно, что самые современные системы прослеживаемости основаны на использовании штрих-кодов, которые записывают такие разнообразные данные, как:

• информация об оборудовании;

• логистика объекта;

• данные по арматуре;

• параметры сварки;

• даты установки; и

• процедуры сборки.

Приведенная выше информация, содержащаяся в штрих-кодах, идеально связана с географической информационной системой (ГИС).

При любых последующих земляных работах или операциях можно считать штрих-код и получить доступ ко всем данным о соответствующих трубах и фитингах.

Точно так же при планировании операций и работ данные легко доступны из ГИС или базы данных.

Одна из таких систем, Traccoding, использует «ISO» и серию из пяти цифр в своем уникальном штрих-коде.

Примечание. Пользователь может создать связь между различными элементами данных.

Необходимо соблюдать осторожность при определении того, какие данные должны быть загружены, и минимальной информации, которую необходимо сохранить в базе данных для последующего извлечения. Важным является тот факт, что все фитинги изготавливаются в соответствии с SANS ISO 4427, ISO 4437 и соответствующими стандартами в соответствии с требованиями соответствующих органов.

Шалтерскую штрих -кода на этом HDPE Fitting

Временная шкала HDPE Fittings

См. «Сроки бутылок HDPE здесь»

. проблемы с установкой трубопровода на месте, с которыми сталкиваются строители и инженеры.

Как правило, фитинги, такие как отводы, тройники, отводы, редукционные тройники и отводы, а также коллекторы, изготавливаются из труб из полиэтилена высокой плотности.





Хотя фитинги могут изготавливаться с гладкими концами, фланцами, патрубками Tak или концами Victaulic, они также могут изготавливаться с комбинацией разных концов.

Допустимое рабочее давление фитинга составляет 60 % от номинального давления трубы, из которой он изготовлен.

Так, например, из трубы на 10 бар можно получить фитинг на 6 бар.

Хотя фитинги, как правило, имеют ряд ожидаемых преимуществ (см. «Преимущества фитингов из полиэтилена высокой плотности» ниже), они также могут быть изготовлены в соответствии с требованиями заказчика.

Можно ли перерабатывать фитинги из полиэтилена высокой плотности?

Да, могут, хотя качество конечного продукта во многом зависит от состояния переработанного фитинга.

Преимуществом является тот факт, что в процессе производства фитингов, как правило, происходит минимальное разрушение материала, а это означает, что любые фитинги, которые не подходят по форме или структуре, могут быть переработаны обратно в будущие типы фитингов, которые действительно будут соответствовать до требуемых параметров; и даже в другие пластмассовые изделия, которые менее требовательны к механическому воздействию.

Вторичная переработка продолжает удерживать объем отходов материалов при производстве фитингов на рекордно низком уровне.

Диапазон размеров

Как вы поняли из раздела выше, фитинги также могут быть изготовлены в различных размерах в соответствии со спецификациями заказчика.

Все зависит от размера трубопровода, к которому они должны быть прикреплены – от примерно 20 мм до примерно 650 мм по внешнему диаметру.

В то время как внешний диаметр трубы, конечно же, должен быть рассчитан и указан, в идеале с использованием инструмента гидравлического проектирования размера трубы (см. «Преимущества фитингов из полиэтилена высокой плотности» ниже), также должна быть указана требуемая внутренняя толщина любого фитинга. указано.

В качестве альтернативы вы можете обратиться к консультанту по гидравлике с любыми вопросами.

Дополнительная литература:


Бутылки из ПЭВП — полное руководство


Листы из ПЭВП — полное руководство
Трубы из ПЭВП — полное руководство

Промышленное использование и безопасность

Фитинги из полиэтилена высокой плотности в настоящее время используются в различных отраслях промышленности, от производства удобрений, бумаги и целлюлозы до энергетических и нефтехимических заводов, операторов земснарядов и водного хозяйства, а также тех, которым необходимо транспортировать сжиженный природный газ.

Поскольку вещества, транспортируемые по трубопроводу, могут быть опасными в случае утечки, Институт пластиковых труб недавно обновил свое Руководство по обращению с материалами для труб и фитингов из полиэтилена высокой плотности 2018, которое можно скачать здесь.

Согласно PPI, цель этого руководства состоит в том, чтобы «предоставить важную информацию о безопасности при обращении, подъеме, хранении и установке полиэтиленовых труб и фитингов.

Соблюдая эти и другие правила техники безопасности, PPI и его члены искренне надеются, что количество серьезных аварий и травм [связанных с трубопроводами и фитингами из полиэтилена высокой плотности] можно будет свести к минимуму».

Преимущества перед другими типами фитингов

Чем фитинги из ПЭВП превосходят фитинги из других материалов?

Ну, они учитывают:

• простоту обращения, поскольку они составляют 1/8 плотности металлов, таких как сталь;

• гибкие, что позволяет устанавливать их на пересеченной местности;

• можно сваривать горячим способом с использованием таких методов, как стыковая сварка и электросварка, что позволяет получить соединения, которые могут быть даже прочнее, чем сам трубопровод;

• герметичны и защищены от ржавчины;

• устойчивы к коррозии и химическому воздействию;

• обладают высокой ударной вязкостью;

• не допускают прилипания, что обеспечивает превосходные гидравлические характеристики и впечатляющую долговечность;

• устойчивы к ультрафиолетовому излучению; и

• не подвержены влиянию органических веществ, таких как бактерии и грибки.

Другим часто упоминаемым преимуществом является простота установки фитингов из полиэтилена высокой плотности, что означает, что руководители групп могут быстро и точно обучать свой персонал. Какая радость!



Выбор поставщиков

Итак, что нужно знать при заказе фитингов из ПНД?

Мы считаем, что поставщик, с которым вы решите работать, должен быть эффективно связан с международной индустрией инфраструктуры.

Это потому, что чем лучше они понимают рынок, тем лучше продукты они могут предложить.

Заботитесь о построении хороших отношений с вашим поставщиком?

Вы можете сделать это, заплатив, когда обещали; регулярное и честное общение как по голосовой связи/скайпу, так и по электронной почте; и путем управления ожиданиями, связанными как с качеством, так и со сроками.

Узнайте, не связан ли ваш поставщик с другими отраслевыми агентами, заинтересованными в исследованиях, разработках и производстве своих фитингов; и способны ли они поставлять оптовые заказы товаров высшего качества.

Наконец, уважаемый поставщик будет рад показать вам свой послужной список, в том числе то, как он справился с прошлыми проблемами; и предложит вам конкурентоспособные цены, которые показывают, что они провели исследование среди отраслевых конкурентов.





У вас есть вопросы или мысли относительно фитингов из полиэтилена высокой плотности? В какой отрасли вы в настоящее время используете фитинги из полиэтилена высокой плотности? Начните разговор с , оставив нам комментарий ниже!



Фитинги из ПЭВП и фитинги из ПВХ в подземном строительстве

Операторы канализационных систем и опрошенные инженеры-консультанты со всей территории Соединенных Штатов показали, что ПЭВП и ПВХ заняли первое или второе место в большинстве категорий (9).0184 1 ). Оба типа трубы имеют свои сильные и слабые стороны и нравятся многим подрядчикам и владельцев проектов из-за их обширного охвата приложений. Выбор трубы материал часто диктует выбор фитингов, которые будут использоваться в данном проект. Тем не менее, есть приложения и ситуации, которые могут быть лучше Преимущество фитингов из полиэтилена высокой плотности.

Ниже мы рассмотрим различия между поливинилхлоридом (ПВХ) и полиэтиленом высокой плотности (ПЭВП) трубы, опишите области применения, идеально подходящие для фитингов из полиэтилена высокой плотности, и просмотрите Преимущества производства большинства труб и фитингов из полиэтилена высокой плотности из одного и того же материала.

Как сравнить ПВХ с HDPE?

При сравнении ПВХ с ПЭВП, прежде всего, важно признать, что оба материала демонстрируют многие преимущества по сравнению с другими, более традиционными вариантами трубопроводов, изготовленных из бетона, железа, стали или меди. Когда-то большинство муниципалитетов зависели от традиционных трубопроводов. материалов для строительства водной инфраструктуры, но это изменилось, поскольку стали доступны альтернативы. Традиционные материалы для труб также были связанные с проблемами, возникающими из-за негерметичных соединений труб, повреждения трубы из-за коррозии и общего износа.

Термопласты, такие как ПВХ и HDPE, с другой стороны, предлагают значительно более высокий срок службы, когда по сравнению с традиционными трубными материалами. Они также менее плотные и поэтому легче и дешевле в транспортировке. ПВХ и ПЭВП также демонстрируют высокие прочность на растяжение и высокая устойчивость к электрохимической коррозии. Пока оба термопласта имеют много общего, но есть и некоторые ключевые различия.

ПВХ был описан как более жесткий и прочный материал, который несет в себе как плюсы, так и недостатки. Ключевым положительным моментом является то, что требуется меньше материала ПВХ, чем HDPE. создать напорные трубы на заданных уровнях давления. Из-за своей жесткости и прочность, ПВХ может подключаться непосредственно к механическим клапанам, непластиковым фитинги и многие виды соединений. Однако отсутствие гибкости означает что ПВХ требует большего радиуса изгиба, чем трубы из ПЭВП.

ПЭВП известен своим высоким соотношением прочности к плотности, гибкостью и химической стабильность делает хороший выбор как для напорных, так и для безнапорных трубопроводов Приложения. Хотя для достижения того же номинального давления требуется больше материала. как труба из ПВХ, ПЭВП предлагает явное преимущество в том, что имеет несколько способов достижения система без утечек за счет термосварки и использования специализированных арматура.

Преимущества полиэтилена высокой плотности фитинги и соединения

Один из крупнейших проблемы с механически соединенными традиционными трубами заключается в высокой распространенности фоновая протечка — вода, просачивающаяся из трубы через стыки труб. это подсчитано, что в Соединенных Штатах каждый год теряется около 14% питьевой воды. день из-за фоновой утечки, которая представляет собой более 12 миллионов галлонов воды в год в городе с населением 100 000 человек ( 3 ). Трубы ПНД и связанные с ними фитинги и соединения имеют явное преимущество в том, что их можно использовать для создания герметичных соединений, которые предотвращают фоновую утечку.

Фитинг переходной, например, это неразъемное соединение заводского изготовления, которое соединяет трубу из полиэтилена высокой плотности с любым другой материал трубы. Соединение защищено уплотнительным кольцом, по окружности сжимающая посадка трубы из ПЭВП вокруг или в другую трубу материал. Переходной фитинг позволяет соединить трубу из полиэтилена высокой плотности со сталью. трубы, трубы из ковкого чугуна, трубы из ПВХ и многое другое. Современные возможности, которые используют сварки плавлением также существуют.

Традиционный подход требует сварки встык, которая создает соединение плавлением без утечек и прочный, как труба. Во время ремонта или специального обслуживания, требующего труднодоступная модификация трубы, установщики могут использовать электромуфта для соединения новой трубы и фитингов. Электромуфта – это компьютеризированный процесс термоядерного синтеза, который устранил большую часть потенциала человеческого ошибка, требующая меньшей точки доступа для сборки. Fusion предлагает способ соединения HDPE компоненты трубопровода и создание единой системы без утечек.

Есть много других типы фитингов и соединений для труб ПНД, что отчасти в результате большей гибкости по сравнению с ПВХ и традиционными трубами материалы. В то время как отсутствие жесткости означает, что трубы ПНД можно транспортировать и устанавливается проще, это также означает, что иногда требуется специальная фурнитура. требуется для соединения трубы с различными компонентами. Чтобы преодолеть это недостатком, установщики должны рассмотреть возможность приобретения труб и фитингов из тот же материал.

Трубы и фитинги из ПНД

Один из крупнейших Преимущества использования труб и фитингов из одного и того же материала в том, что вы обеспечиваете оптимальную совместимость и минимизируете риск траты времени на модификации чтобы учесть любые различия между продуктами. Некоторые производители идут на сделать шаг вперед, предоставив обучение и специальное оборудование для работы с их товары. AGRU America, например, является эксклюзивным дистрибьютором HÜRNER. линейка аппаратов для электромуфтовой сварки и предлагает обучение монтажникам, желающим использовать оборудование для электромуфт AGRU.

AGRU также производители Трубы и фитинги из ПНД самого большого диаметра в Северной Америке. Эти АГРУ большого диаметра, или Трубы XXL из полиэтилена высокой плотности имеют наружный диаметр от 24 до 63 дюймов в секунду и наружный диаметр от 1600 до 3260 мм. Такие сверхгабаритные трубы особенно полезен при создании системы первичного забора воды для опреснительных установок. или строительство водосточной трубы очистных сооружений.

Сравнение труб из полиэтилена и полиэтилена высокой плотности

Пластиковые изделия используются уже много десятилетий. С развитием технологий все больше термопластичных изделий украшает промышленность, и ожидается, что многое изменится. В трубной промышленности наблюдается всплеск производства и изготовления высококачественной продукции.

Разница между HDPE и Полиэтилен была предметом споров в отрасли. Многие задавались вопросом, какие особенности отличают продукцию, произведенную из полиэтиленового сырья. Знакомство с преимуществами труб из полиэтилена высокой плотности и полиэтилена даст вам четкое представление о том, почему продукты, изготовленные из этих материалов, достойны инвестиций.

Обзор труб из полиэтилена и полиэтилена высокой плотности

Всегда разумно собирать достоверную информацию о продукте, который вы хотите купить. Учитывая высокий спрос на пластиковые трубы, полезно четко понимать, что даст пристальный взгляд на трубы из полиэтилена высокой плотности и трубы из полиэтилена.

Общие характеристики HDPE и PE

Трубы ПЭ

классифицируются по плотности и способности к разветвлению для производства различных видов полиэтилена. Наиболее важные сорта полиэтилена включают LDPE, HDPE и LLDPE. Гибкость полиэтиленовых (ПЭ) труб сделала их отличным выбором для газопроводов, дренажных систем, канализационных систем, горнодобывающих, шламовых и водопроводных систем.

Труба из ПЭВП (полиэтилена высокой плотности) представляет собой гибкую трубу, широко используемую для передачи различных типов жидкостей и газов. Эти трубы использовались в качестве альтернативы стальным или бетонным магистральным трубопроводам. Трубы из полиэтилена высокой плотности являются непроницаемыми, прочными и первоклассными вариантами для многих отличных применений.

Трубы из полиэтилена высокой плотности можно легко использовать в качестве водопроводных, канализационных и газопроводных магистралей. Эти трубы также отлично подходят для ирригации, линий подачи систем пожаротушения, коммуникационных и электрических труб.

Трубы или системы из ПЭВП экономичны в установке. Для прокладки труб можно использовать такие процессы, как плавание, скользящее покрытие , разрыв труб и горизонтально-направленное бурение. Примечательно, что трубы из ПНД прочны и гибки и могут без осложнений использоваться более 50 лет.

С другой стороны, полиэтиленовые или полиэтиленовые трубы являются наиболее распространенным и широко используемым пластиком во всем мире. Это распространенный полимер, используемый для упаковки в основном пластиковых пакетов, пленок, бутылок и геомембран. ПЭ представляет собой обычную смесь полимеров этилена, и обычно он термопластичен, но может быть отвержден для использования в различных областях.

Трубы из полиэтилена высокой плотности обладают удивительными характеристиками, которые отличают эти продукты. У ПЭВП есть основа у ПЭ, и их свойства не так сильно различаются. Среди них:

1. Легкий

Изделия из ПЭ и ПЭВП имеют малый вес, поскольку изготовлены из материала, с которым легко обращаться и который можно транспортировать в предусмотренные места.

2. Устойчивость к атмосферным воздействиям

Изделия

из полиэтилена и полиэтилена высокой плотности классифицируются как устойчивые к атмосферным воздействиям, поскольку они предназначены для работы в суровых климатических условиях. Эти изделия устойчивы к солнечному свету, ветру и дождю. Также они устойчивы к химическому воздействию, поэтому широко используются для перекачки различных жидкостей.

3. Гибкий

Полиэтиленовые трубы

легко скручиваются и поставляются клиентам различных размеров. Следовательно, известно, что они экономят многим пользователям много денег в процессе установки.

4. Герметичный

Если трубы из полиэтилена или полиэтилена высокой плотности профессионально сварены, а соединения хорошо подогнаны, получается однородная система. Конечным продуктом является прочная система, которая будет противостоять утечкам во время перекачки жидкостей.

5. Прочный

Полиэтиленовые трубы

сконструированы так, чтобы противостоять разрыву и любому давлению на них. Они также устойчивы к растрескиванию под напряжением и могут использоваться в течение многих десятилетий.

6. Нетоксичный

Полиэтилен высокой плотности

неопасен, поскольку он нетоксичен, инертен и безопасен для использования при перекачке различных жидкостей. Он не разлагается в водных системах или на свалках. Эти трубы пригодны для вторичной переработки и экологически безопасны при использовании в различных целях.

Существенные различия между HDPE и PE

Вот несколько вещей, на которые стоит обратить внимание, и посмотрите на ключевое различие между HDPE и полиэтиленом:

1. Прочность

Трубка из полиэтилена высокой плотности

должна выдерживать определенное давление, обычно выбирают полиэтиленовую смолу с большой молекулярной массой и хорошими механическими свойствами, например, смолу из полиэтилена высокой плотности. Прочность обычной полиэтиленовой трубы (ПЭ) в 9 раз.

2. Износостойкость

Во всех инженерных пластмассах износостойкость полиэтилена высокой плотности является венцом пластмассы. Чем выше молекулярная масса, тем более износостойкий материал, даже больше, чем многие металлические материалы (такие как углеродистая сталь, нержавеющая сталь, бронза и т. д.), обычный полиэтилен не имеет этой характеристики.

3. Приложения

В крупных муниципальных и инженерных проектах, как правило, используются трубы из полиэтилена высокой плотности, поскольку толщина их стенок и опорное давление будут выше, чем у труб из полиэтилена, в конце концов, толщина стенок больше. Небольшие муниципальные проекты или коммерческие здания, парки будут использовать полиэтиленовые трубы.

Приобретайте высококачественные продукты из ПЭВП в China Lesso

Изделия из полиэтилена выделяются благодаря множеству применений, которые они могут удовлетворить. Имея четкое представление о трубах из полиэтилена высокой плотности и полиэтилена, у вас не должно возникнуть сомнений при инвестировании в нужные вам продукты. China Lesso — лучшее место для посещения, где можно купить высококачественную продукцию из полиэтилена высокой плотности и полиэтилена.

Доступные продукты отлично подходят для гражданского строительства, коммунального водоснабжения, канализации, газоснабжения, электрических и коммуникационных труб, пожаротушения, ирригации, домашнего декора и океанического садкового выращивания. Китай LESSO является широко известным лидером отрасли и стремится предоставлять своим многочисленным клиентам качественные продукты и услуги. Свяжитесь с нами и узнайте, что вас ждет.

Подвести итоги

Безупречные свойства труб из полиэтилена высокой плотности и полиэтилена выделяют их на рынке. Эти трубы могут использоваться для многих применений и в течение многих лет. Тем не менее, вы всегда должны приобретать их у известного производителя и обеспечивать их профессиональную установку. Не стесняйтесь сделать China Lesso вашим домом для широкого спектра трубных систем PE для многих применений.

Рекомендуем к прочтению

Фитинги из ПЭВП

Инструменты, помогающие соединить трубы из ПЭВП, по которым проходят такие жидкости, как вода и газ, называются Фитинги из ПЭВП . Трубы из ПНД, которые используются во многих различных областях, являются одними из первых в выборе ведущих компаний в области транспортировки газа и воды. Это вопрос необходимости фитингов из полиэтилена высокой плотности для расширения предпочтительных труб с течением времени или наличия нескольких разных выходов. Фитинги повышают прочность труб и обеспечивают долгий срок службы. Легко устанавливаемая фурнитура помогает сэкономить деньги.

Что такое труба из полиэтилена высокой плотности?

HDPE состоит из инициалов полиэтилена высокой плотности. Это термопластичный полимер, полученный из мономера этилена. Это тип трубы, безопасно используемый для транспортировки жидкостей и газов. Сырьем для полиэтилена высокого давления является пластик нефтеперерабатывающего производства. Причины, по которым трубы ПНД слишком предпочтительны; они устойчивы к высокому давлению, гибки и легки. Трубы из полиэтилена высокой плотности
можно использовать во многих областях. Он имеет широкое применение от сельскохозяйственных оросительных систем до питьевой воды, от сточных вод до систем сброса в море, от пожарных установок до рыбных ферм.

Трубы из полиэтилена высокой плотности сохраняют жидкости, проходящие через них, благодаря своим химическим свойствам. В то время как эти трубы переносят жидкости, они обеспечивают уверенность с помощью фитингов из полиэтилена высокой плотности. Простая установка и дешевая транспортировка важны при выборе труб из ПНД. Рынок HDPE имеет растущую долю рынка.

Фитинги из ПНД Преимущества

Рынок ПНД постоянно растет по многим причинам. Эти причины включают следующее:

  • Высокая устойчивость к химическим веществам
  • Сохранение свойств жидкостей
  • Гибкость
  • Простая техника сборки
  • Легкая транспортировка
  • Подходящий транспорт
  • Высокое сопротивление давлению

Молекулярная масса труб типа HDPE очень высока. Таким образом, он предотвращает истирание и разрушение. Он устойчив к химическим растворителям. Не боится влаги и воды. Надежная передача воды и газа обеспечивается фитингами из ПНД.

Типы фитингов из полиэтилена высокой плотности

Возможно, потребуется изменить расположение труб, по которым проходят жидкости, в соответствии с потребностями. Возможно, трубы придется удлинить, или может возникнуть необходимость в выходе более чем в одну зону. На этом этапе необходимо использовать фитинги из ПНД. Цель легко достигается благодаря используемому оборудованию.
Среди фитингов из ПЭВП различных типов наиболее востребованные детали перечислены ниже.

  • ЭФ РАВЕН ТЕ
  • КРЫШКА EF
  • СОЕДИНИТЕЛЬ EF HDPE 100+
  • КОЛЕНО EF
  • РЕДУКТОР ЭФ
  • ТРОЙНИК EF

В дополнение к указанным фитингам из полиэтилена высокой плотности возможно изготовление деталей различных диаметров и размеров по желанию.

Процесс электромуфтовой сварки

Фитинги из ПЭВП, используемые для соединения труб из ПЭВП, собираются методом электромуфтовой сварки. Электромуфтовый метод – это метод, который полностью удовлетворяет потребности газо-водораспределительных компаний. При этом виде сварки две трубы соединяются друг с другом. Две трубы одинакового диаметра соединяются друг с другом в процессе электромуфтовой сварки. Электромуфтовая сварка – надежный и простой в обращении способ монтажа.

Электромуфтовый метод, придающий уверенность секторам, как правило, не требует контроля после завершения процесса сборки. Скорость сварки высокая. Не сжимается в обработанных трубах.

Фитинги из ПЭНД Области применения

Трубы и фитинги из ПЭНД, которые благодаря своей растущей доле на рынке предлагают своим клиентам высококачественные и надежные решения, находят множество применений. Он безопасно используется в различных областях в зависимости от их формы. Области использования фитингов HDPE включают в себя; есть такие области, как добыча полезных ископаемых, противопожарные системы, водоснабжение метро, ​​сантехника, газ, питьевая вода, строительство, гидравлика, строительство, машиностроение, телекоммуникации и нефтеперерабатывающие заводы. Основные причины, по которым эти области предпочитают фитинги из полиэтилена высокой плотности, заключаются в том, что они безопасны и непроницаемы.

Durable Property

Поскольку ПЭВП имеет высокую плотность как материал, он придает уверенности покупателю и гарантирует высокую прочность. HDPE имеет высокую молекулярную ценность благодаря своей структуре, что делает его предпочтительным. Благодаря своей прочной и гибкой структуре он обеспечивает простоту использования даже на пересеченной местности. Он не течет и не представляет опасности.

Фитинги из полиэтилена высокой плотности, которые играют жизненно важную роль при сборке труб методом электромуфтовой сварки, также позволяют использовать их в деталях, к которым они присоединяются. Фитинги из полиэтилена высокой плотности, изготовленные в различных формах, могут быть выбраны в соответствии с формой используемого пола. Благодаря своим химическим свойствам обладает высокой устойчивостью к ударам и растяжениям. Фитинги из полиэтилена высокой плотности также известны своей устойчивостью к высокому давлению.

Простота установки и экономия

ПЭВП защищен от бактерий и грибков благодаря своей химической структуре. Он свободен от опасности ржавчины и не протекает. Фитинги просты в установке и не требуют контроля. Все эти преимущества делают фитинги из ПНД более надежными, чем другие. Сегодня они являются наиболее предпочтительными фитингами.

Трубы из полиэтилена высокой плотности благодаря своей легкости легко транспортируются. Возможна доставка по доступной цене. Благодаря фитингам из полиэтилена высокой плотности его можно легко установить в любом месте.

Сырье HDPE

Сырье HDPE представляет собой полиэтиленовый материал, полученный из нефти. 1 кг сырья HDPE получают из 1,75 кг нефти. Это показывает, что цены на ПНД прямо пропорциональны ценам на нефть. Хотя он выглядит как LDPE, у него много разных характеристик. Его устойчивость к ударам и растяжениям отличает его от LDPE. Он устойчив к воде и химическим веществам. HDPE является сырьем для многих различных продуктов. Это такие продукты, как коробки для хлопьев, карточки для покупок и пакеты для продуктов.

Различия между HDPE и LDPE

LDPE — это «сокращение от полиэтилена низкой плотности». LDPE имеет меньшую плотность, чем HDPE. HDPE более прочный и прочный, чем LDPE. LDPE более склонен к растрескиванию. HDPE долговечен и прочен. В частности, фитинги из ПНД повышают прочность труб из ПНД.

Выбор компании

При покупке труб из ПЭНД и фитингов из ПЭВП, по которым проходят газ и вода, необходимо учитывать некоторые факторы. Необходимо быть уверенным в репутации компании, у которой будет приобретаться продукция ПНД. Следует обратить внимание на отношения компании с другими пионерами отрасли. Перед покупкой пол, на котором будут размещены дополнительные детали, должен быть проверен представителями компании, и должна быть выбрана наиболее подходящая часть.

Аппараты для электромуфтовой сварки Часто задаваемые вопросы

  • Аппарат для электромуфтовой сварки из полиэтилена высокой плотности
  • Аппарат для электромуфтовой сварки цена
  • Аппарат для электромуфтовой сварки труб из полиэтилена высокой плотности
  • Аппарат для сварки плавлением труб из полиэтилена высокой плотности
  • Электромуфтовая сварка
  • Электрофузионная машина цена
  • Электромуфтовая сварка HDPE
  • Электромуфтовая сварка труб из полиэтилена высокой плотности

Фитинг высокого давления из полиэтилена высокой плотности (ПЭВП) — Henan Bingo Pipeline Co.

, Ltd.
Краткие сведения о фитингах из полиэтилена высокой плотности (HDPE) высокого давления
Подробная информация о продукте
Название продукта Фитинг из полиэтилена высокой плотности (HDPE) высокого давления
Марка Конвейер бинго (доступен бренд клиента)
Диапазоны диаметров DN110–1400 мм (4–56 дюймов)
Класс давления От PN10 до PN32/SDR17-SDR6
Сырье ПЭ100, ПЭ80, ПЭ4710, ПЭ3608, ПЭ100RC…
Применение Фитинги из полиэтилена высокой плотности для воды, нефти и газа, горнодобывающей промышленности, судостроения, дренажа, химической промышленности, ирригации, пожаротушения…
Цвет Черный
Категория Сборные фитинги из полиэтилена высокой плотности, поворотный отвод, тройник, колено, переходной тройник, крестовина. ..
Подходящие продукты Трубные фитинги из полиэтилена высокой плотности, Индивидуальные фитинги из полиэтилена, фланцы с опорным кольцом из стали и стали, клапаны, счетчики воды, расходомеры, сварочные аппараты и инструменты и т. д.
Сила компании/завода
Производственная мощность 120*40 футовых контейнеров/месяц
Образец Может быть предоставлен бесплатный образец
Качество Система обеспечения и контроля качества, обеспечение прослеживаемости каждого процесса
Гарантия 50 лет при нормальном использовании
Сертификаты ИСО9001, ОХСАС 18001, ИСО14001, СЕ…
Срок поставки 5-30 дней, в зависимости от количества
Проверка/проверка Лаборатория национальных стандартов/ Предпродажная инспекция
Служба Исследования, проектирование, производство, испытания, продажи, предоставление решений, послепродажное обслуживание
Менеджмент Эффективная система управления 8S
Количество сотрудников Более 300 человек

Приглашаем клиентов посетить завод, или возможна инспекция завода третьей стороной.

Описание фитингов высокого давления из полиэтилена высокой плотности (ПЭВП)

Фитинги для стыковой сварки высокого давления, изготовленные из полого стержня HDPE на станке с ЧПУ. Наши фитинги для стыковой сварки с высоким давлением включают патрубки, тройники, эксцентриковые переходники и концентрические переходники, торцевые заглушки и другие индивидуальные фитинги диаметром от 50 мм до 2000 мм, доступные для давления от PN10 до PN32 (от SDR17 до SDR6). .

Все эти специализированные фитинги для стыковой сварки производятся из полых стержней из полиэтилена высокой плотности, которые могут выдерживать более высокий класс давления, чем фитинги, изготовленные методом литья под давлением, без снижения давления. Все эти фитинги и полые стержни изготовлены из первичных компаундов PE100, которые могут использоваться для водоснабжения, газа, нефти и нефтепродуктов, дноуглубительных работ, морских, горнодобывающих, химических, противопожарных, водоочистных и промышленных, особенно для некоторых суровых условий использования. .

Этот тип фитингов для стыковой сварки из ПЭВП решает проблемы с фитингами с высоким давлением, такими как приложения PN20, PN25, PN32, он может обрабатывать фитинги различной формы, которые нельзя отливать под давлением, такие как фланцы ванны из ПЭВП. В то же время он не будет ограничен формой и может быть заказан небольшим количеством или пробным заказом, что значительно сэкономит клиентам.

Внешний диаметр полого стержня может достигать 2300 мм, а максимальный внешний диаметр сплошных стержней из полиэтилена 1400 мм, которые могут быть обработаны для различной скорости давления и фитингов различной формы в соответствии с требованиями клиентов, которые не могут быть произведены обычными технология формирования. Все эти фитинги широко используются во многих областях, производятся в соответствии со стандартами ASTM, ISO 4427, EN12201, EN1555 и т. д. и экспортируются во многие страны.

Преимущества фитингов высокого давления из полиэтилена высокой плотности (ПЭВП)

Фитинги из полиэтилена высокой плотности (ПЭВП) могут решать эти задачи и выдерживать их, а также имеют несколько доказанных преимуществ для многих областей применения.

Достаточно прочнее с трубами.

Сварка встык с трубами и другими фитингами, простота монтажа.

Стойкость к истиранию. Износостойкость систем полиэтиленовых труб и фитингов намного выше, чем у металлических систем трубопроводов из-за их стойкости к износу и истиранию.

Химическая стойкость. Труба из полиэтилена высокой плотности обладает превосходной химической стойкостью благодаря инертным свойствам полиэтиленового полимера, из которого она состоит.

Более низкая стоимость. Поскольку трубы и фитинги из ПЭВП не требуют особого ухода и имеют герметичные соединения, они чрезвычайно рентабельны.

По самым скромным оценкам, срок службы трубопровода из полиэтилена высокой плотности составляет от 50 до 100 лет.

Спецификация фитингов высокого давления из полиэтилена высокой плотности (ПЭВП)

Товар Типы фитингов Специальные фитинги Диаметр (мм) Норма давления (PN-бар) Производственный процесс
8 Индивидуальные фитинги из полиэтилена высокого давления Заглушка OD20-2000 мм Ру10, Ру12,5, Ру16. PN16, PN20, PN25, PN32 Токарный станок с ЧПУ Процесс
Тройник Внешний диаметр 200–900 мм Ру10, Ру12,5, Ру16. Ру16, Ру20, Ру25, Ру32
Тройник для грязи Внешний диаметр 200–900 мм Ру10, Ру12,5, Ру16. Ру16, Ру20, Ру25, Ру32
Концентрический переходник Внешний диаметр 110–1200 мм Ру10, Ру12,5, Ру16. Ру16, Ру20, Ру25, Ру32
Эксцентриковый переходник Внешний диаметр 110–1200 мм Ру10, Ру12,5, Ру16. Ру16, Ру20, Ру25, Ру32
Заглушка Внешний диаметр 80–1600 мм Ру10, Ру12,5, Ру16. Ру16, Ру20, Ру25, Ру32
Полый стержень Внешний диаметр 80–1600 мм Экструдированный
Сплошной стержень Внешний диаметр 80–1600 мм

Фитинги для стыковой сварки HDPE высокого давления DN50-2000mm SDR7. 4& SDR9

Фитинг высокого давления из полиэтилена высокой плотности SDR9 и SDR7

Другие характеристики не указаны в нашей таблице размеров, пожалуйста, СВЯЖИТЕСЬ С НАМИ для получения дополнительной информации

Применение фитингов высокого давления из полиэтилена высокой плотности (ПЭВП)
  • Водоснабжение высокого давления
  • Химические установки
  • Гражданское строительство
  • Мелиорация морских земель
  • Строительство полигонов
  • Возобновляемая энергия
  • Применение в нефтяной сфере
  • Горнодобывающие проекты
  • Сети питьевой воды
  • Проекты питьевой воды
Изготовленные фитинги из полиэтилена высокой плотности для горнодобывающей промышленности Фитинги для стыковой сварки для химической промышленности
Заглушка из HDPE для соединения встык Труба из ПЭВП с стыковой сваркой для горнодобывающей промышленности и промышленных трубопроводов
Фитинги из полиэтилена высокого давления (ПЭВП)

    Трубы из ПЭВП и DI — важные различия — сравнительный анализ — McWane Ductile

    Filter by AuthorAaron LoosliAlex SheltonAndrea KubikBenjamin LeonardBert Weiss, Operations and Maintenance Manager, City of Hayward, CaliforniaBill KleczkaBob HartzelCarolyn LopezCarrie StephensClinton CJ FowlerCory HumphreysDan FlaigDan HenrieDavid BridgeDoug ClarkDustin HendersonGary GulaGary KurtzGunner ChristianJason HarrisonJeff HendersonJeff HouserJeremy GwinJerry Regula, ENV SP, NACE CTJohn Johnson, ENV SP, NACE CTJohn Simpson PE, ENV SP, NACE CTJosh BakerKemery AicheleKen Rickvalsky, ENV SP, NACE CTKevin ChristianMartin RodriguezMarty KurtzMatt DrummondMcWane DuctileMike PalermoRoy Mundy, PE, ENV SP, Assoc. DBIARyan GrassleyСкотт ФранкСкотт РорикШон СмитСтюарт ЛидделлТери ЛаветтТодд СоудиУэсли КассиерФильтр по категориямКарьераКанавный докторОкружающая среда и безопасностьУстановкаНаша компанияПродукцияПродуктыПрофиль проектаУслугиТехнические услуги Кен Риквальский, ENV SP, NACE CT 22.11.2019 В технической документации по установке Полиэтилен высокой плотности

    (HDPE) изготовлен из этилена, полученного из нефти и природного газа. Чтобы сформировать трубу из ПЭВП, этилен в форме гранул расплавляют в формовочной машине, а затем экструдируют в готовую форму трубы. Настоящая переработка продукции из полиэтилена высокой плотности, производимой для водопроводно-канализационного хозяйства, незначительна, если вообще существует.

    И наоборот, труба из ковкого чугуна (труба DI) изготавливается из лома трехвалентного железа, обычно содержащего более 98 процентов переработанного содержимого. В основном состоящий из переработанных автомобилей, поток возобновляемых ингредиентов трубы DI лежит в основе ее сертификата SMaRT© с золотым рейтингом как устойчивого продукта, безопасного для здоровья населения и окружающей среды.

    Труба DI на 98 процентов состоит из переработанного материала. Часть трубы DI, которая на 98 % состоит из переработанных материалов.

    HDPE в сравнении с трубой DI? Это в цифрах

    «254 … 99 … 11,4 … 13 … 73 градуса … 25 … Омаха! … Омаха! Нет, это не Пейтон Мэннинг, который лает перед щелчком. Это лишь некоторые из цифр, которые позволяют быстро отличить трубы из ПЭВП и DI. Гидростатическая конструкция трубы DI в 26 раз больше, чем у ПЭВП.

    Там, где труба DI имеет предел текучести 42 000 фунтов на квадратный дюйм в этом отношении, HDPE имеет расчетный предел сопротивления текучести материала 1600 фунтов на квадратный дюйм, до применения коэффициентов безопасности либо для эксплуатационного допуска, либо для допуска на отливку в стенках трубы в процессе изготовления.

    Следует отметить, что стандарты конструкции из ПЭВП не включают и не предусматривают каких-либо допусков на выбросы, даже несмотря на то, что измеримые выбросы будут возникать каждый раз, когда транспортируемая жидкость ускоряется или замедляется в трубах. Это просто факт. Зачем с этим возиться?

    Глядя на пример 12-дюймовой трубы, трубе DI требуется всего 0,14 дюйма металлической стенки, чтобы удерживать внутреннее давление 900 фунтов на квадратный дюйм. HDPE, если он изготовлен с толщиной стенки 0,14 дюйма, может выдерживать внутреннее давление всего 34 фунта на квадратный дюйм. Чтобы ПЭВП теоретически содержал давление 900 фунтов на квадратный дюйм, потребуется толщина стенки 3,7 дюйма, тем самым уменьшив внутренний диаметр 12-дюймового ПЭВП до 5,8 дюймов.

    В целях постоянства производства минимальная стенка трубы, доступная для любого диаметра трубы DI, составляет 0,25 дюйма, что обеспечивает трубе DI фактическое сопротивление внутреннему давлению 1590 фунтов на квадратный дюйм для 12-дюймовой трубы. HDPE толщиной 0,25 дюйма для 12-дюймовой трубы выдержит всего 60 фунтов на квадратный дюйм — это даже не честный бой.

    Отличное место, чтобы еще больше углубиться в цифры и различия между трубой DI и любым другим альтернативным материалом, — карманный инженер McWane Ductile, которого можно найти по адресу https://pe. mcwane.com/. Это отличный инструмент, доступный как для настольных компьютеров, так и для мобильных устройств.

    Ознакомьтесь с McWane Pocket Engineer по адресу https://pe.mcwane.com/

    Разрушительное упущение — внешняя загрузка

    ПЭВП не учитывает внешнюю нагрузку при проектировании и выборе стен. Напротив, при расчете толщины трубы DI для подземных трубопроводов в качестве параметров решения рассматриваются напряжение изгиба и отклонение ствола, наряду со значениями внутреннего давления. Наихудший сценарий из этих трех подходов к проектированию определяет выбор стенки трубы НВ.

    Для подземных трубопроводов внешняя нагрузка определяет 99 процентов проектных сценариев, что заставляет задуматься, почему ПЭВП игнорирует столь распространенный аспект реальных условий эксплуатации.

    Помимо этих статических нагрузок на землю над трубами, конструкция из полиэтилена высокой плотности также игнорирует факторы динамической нагрузки, которые, как известно, возникают в результате движения транспортных средств над подземными трубопроводами. Стандартные нагрузки на колеса тягача и прицепа AASHTO H-20 представляют собой сосредоточенную 16 000 фунтов направленной вниз силы с 1,5-кратным коэффициентом воздействия (как дополнительный фактор безопасности в конструкции). Эти нагрузки учитываются непосредственно при расчете толщины стенки трубы DI, однако они отсутствуют в процедурах расчета ПЭВП.

    Время и температура – ​​имеет ли значение?

    Время и температура не имеют значения для труб и фитингов DI. Нормальный и подтвержденный срок службы трубы ДИ превышает 100 лет. Труба DI стабильна и не подвергается воздействию температур хранения, установки или эксплуатации от -10°F до 150°F, не оказывая неблагоприятного воздействия на трубу или ее футеровку в этом диапазоне.

    Тем не менее, расчетная основа ПЭВП считается при фиксированной температуре 73,4°F со скоростью расширения или сжатия 10 дюймов на 1000 футов ПЭВП на 10-градусное отклонение. Это может создать и создало серьезные опасения в этой области в отношении длин труб, остающихся установленными при нормальных условиях эксплуатации или сезонных колебаниях температуры. Труба DI в 13 раз меньше подвержена влиянию изменения температуры, со скоростью всего 0,75 дюйма на 1000 футов DIP при колебании 10 ° F, которое легко впитывается в резиновые прокладки соединений трубопровода и внутри них.

    Кроме того, гидростатическая конструкция ПЭВП основана на нагрузке, которая может привести к отказу всего через 100 000 часов эксплуатации или 11,4 года. Есть хорошо задокументированные установки из серого чугуна, также называемого чугуном, которые прослужили более 300 лет. Важно помнить, что ковкий чугун более устойчив, чем серый чугун.

    Подходит для связывания

    Там, где фитинги из ковкого чугуна явно являются самой прочной частью и без того превосходного по прочности трубопровода DI, принимая во внимание их стенки как минимум класса 54 по стандарту AWWA C153, фитинги из ПЭВП обычно не используются. – оценивается на 25 процентов из-за наличия скошенного соединения или шва, например, на изгибах и тройниках.

    Следуя этому правилу, вышеупомянутое максимальное номинальное давление в 254 фунта на кв. дюйм для некоторых труб из полиэтилена высокой плотности снижается до 190 фунтов на квадратный дюйм. Кроме того, ни один из нынешних производителей труб из ПЭВП не производит фитинги из ПЭВП, что создает дополнительную проблему эквивалентности контроля качества.

    Соединения с клапанами обычно ограничиваются фланцевым соединением с трубой из полиэтилена высокой плотности. Ясно, что фланцы не идеальны для условий прямого заглубления из-за сдвига и других проблем с нагрузкой, которые игнорируются методами проектирования ПЭВП, как обсуждалось ранее.

    Царапина или вмятина (показанные здесь) лишают эту трубу из ПЭНД права на установку. Труба DI изготовлена ​​из прочного, долговечного железа, способного выдержать грубое обращение.

    Конструктивность трубопровода

    В тех случаях, когда в трубе прямого смешивания используется простое в сборке/разборке соединение с нажимной резиновой прокладкой, соединения из полиэтилена высокой плотности свариваются встык (тщательно расплавляются). Для этого требуется специальная техника и обучение, а также почти идеальные погодные условия, чтобы выполнить это без палатки или другой защиты стыков.

    Большинство подрядчиков будут заключать субподряды с третьими сторонами по значительной цене для выполнения надземных соединений HDPE. При номинальной длине трубы 40 футов, типичной для ПЭВП, необходимо безопасно поддерживать открытые участки траншеи длиной более 80 футов за раз, чтобы установка продолжалась.

    Это непросто или даже правдоподобно во многих местах, где, как правило, ведется строительство подземных коммуникаций. Все это должно происходить без появления царапин или вмятин на внешней поверхности ПЭВП, что может привести к снижению его номинального давления или непригодности трубы к использованию, если повреждение превышает 10 процентов первоначальной толщины стенки трубы. Ни одна из этих проблем не возникает с простой в обращении и прочной трубой DI.

    HDPE должен быть установлен над землей в оптимальных погодных условиях. ПНД должны быть сварены вместе с помощью специального оборудования. Трубу DI можно монтировать практически при любых погодных условиях. В трубе DI используются простые в сборке/разборке вставные резиновые прокладки.

    После того, как вы приобрели машину, вы должны заправить ее, чтобы использовать. Такое же внимание может и должно быть уделено водопроводным сетям, находящимся под давлением. В то время как фиксированная цена может привлечь вас, эксплуатационные расходы могут истощить вас, если вы не знаете или не уважаете их.

    Учитывая относительную разницу в толщине стенок труб, трубы DI имеют наибольший внутренний диаметр (где происходит течение) среди труб из ВЧШГ, ПЭВП и ПВХ. Используя в качестве примера 12-дюймовую трубу, текущая стоимость избыточных затрат на энергию для прокачки того же объема воды через каждую милю трубы из полиэтилена высокой плотности (по сравнению с 12-дюймовой трубой DIP) всего за первые 25 лет эксплуатации составляет более 900 000 долларов.

    Таким образом, если трубу из ПЭВП нельзя купить и установить на 175 долларов за фут дешевле, чем трубу из DI, вы теряете деньги. Это всего лишь одна переменная в общей стоимости жизненного цикла альтернативных материалов, таких как ПЭВП или ПВХ, но одного этого более чем достаточно, чтобы пересмотреть решение об отказе от надежного и эффективного использования труб DI, несмотря на потенциальную разницу в первоначальных затратах на покупку

    Проверка качества на раструбном конце трубы DI. Проверка качества на раструбном конце трубы DI.

    One Last Thing

    В трубе DI используются радиальные компрессионные соединения с резиновой прокладкой для обеспечения герметичности при высоком давлении. К сожалению, их часто ошибочно критикуют как неаккуратные или убежища для сбора отложений, особенно в канализационных трубопроводах.

    Сразу оговоримся — незначительные щели, которые могут быть во внутреннем раструбном соединении отклоняемых стыков ДИ, если что, то и заполняются илом и отложениями стока хозяйственно-бытовой канализации, но не до здание за самой стеной бочки. Там нет бобровых плотин; это не приведет к нарушению потока или запутыванию другого мусора в этих точках. Такие незначительные зазоры быстро становятся незначительными и остаются таковыми в течение всего срока службы трубы при нормальных условиях эксплуатации.

    Несмотря на то, что, как это ни удивительно, при рассмотрении и эксплуатации труб из ПЭВП в значительной степени игнорировались, характер соединений в трубах из ПЭВП всех диаметров требует того внимания, которое ошибочно уделяется трубам из DI. Метод стыковой сварки соединения труб из ПЭВП оставляет остаточные кромки значительной величины как на внутренней, так и на внешней поверхностях соединения.

    В трубах некоторых диаметров эти выступы могут превышать один дюйм в высоту. В большинстве диаметров ПЭВП эти кромки по окружности трубы оседают и остаются на высоте от полдюйма до трех четвертей дюйма. Это явно является препятствием для плавного течения воды и созданием плотины, если туалетная бумага или другие твердые вещества попадут в картину.

    В полиэтилене высокой плотности используется система сварки встык, оставляющая отчетливую кромку внутри и снаружи трубопровода. Внутренняя часть трубы из полиэтилена высокой плотности имеет «кромки», где она была сварена вместе.

    Резюме – выбор подходящего материала

    При выборе подходящего материала для инженерных коммуникаций необходимо учитывать гораздо больше, чем только покупную цену. Надеемся, что это сравнение двух популярных материалов для трубопроводов продемонстрировало необходимость большего, чем просто беглый обзор или привычный выбор.

    Мы в McWane Ductile всегда готовы пройти с вами матрицу бесплатно. Некоторые условия установки или использования действительно благоприятствуют альтернативным материалам, но это вряд ли когда-либо будет готовой сделкой.

    Стандартная труба DI не всегда может быть правильным выбором для каждой работы, однако труба DI, правильно спроектированная и установленная, редко бывает неподходящей для проекта водоснабжения или водоотведения. Итак, когда дело доходит до строительства или реконструкции ваших инженерных систем, сделайте выбор SMaRT© с трубой DI.

    Нужна помощь в реализации проекта водной инфраструктуры?

    McWane Ductile предлагает нашим клиентам множество услуг, выходящих далеко за рамки производства труб из ковкого чугуна. Мы гордимся тем, что предоставляем обучение и помощь специалистам в области водоснабжения и водоотведения, начиная от проектирования и заканчивая установкой.

    Ознакомьтесь со всеми нашими цифровыми предложениями:

    • Другие статьи и видео из нашего блога Iron Strong
    • Карманный инженер McWane
    • Взаимодействуйте с нами в LinkedIn
    • Следуйте за нами на Facebook
    • Подпишитесь на нас в Твиттере

    Кен Риквальский, ENV SP, NACE CT

    Это были увлекательные 30 лет моей работы в сфере водоснабжения и канализации. Начав с 14 лет работы в Griffin Pipe Products в качестве национального инженера по продуктам, а затем развивая эту роль в течение последних 15 лет в организации McWane, я был благословлен видеть всю Северную Америку и большую часть Канады снова и снова в течение слишком долгого времени.

Добавить комментарий

Ваш адрес email не будет опубликован.
