Какое давление должно быть в расширительном бачке двухконтурного котла: Какое давление должно быть в расширительном бачке системы отопления

Какое давление должно быть в расширительном бачке системы отопления

2969358313

8 мин. на чтение

22.03.2022

Содержание

Какое давление в расширительном бачке считается оптимальным

Как проходит контроль показателей в устройстве

Какое давление в расширительном бачке системы отопления должно быть

Каким должно быть давление в расширительном бачке отопления закрытого типа

Как проверить давление в расширительном бачке отопления

О каких неполадках говорит давление в расширительном бачке отопления

Зачем необходимо давление воздуха в расширительном бачке в системе отопления закрытого типа

Для чего необходим бак в системе отопления

Как увеличить давление в системе в отопления

Как устанавливать расширительный бачок в открытой отопительной системе

Почему давление в системе отопления падает

Почему повышается давление в расширительном бачке котла

Коротко о главном

Система отопления очень важна для комфортного проживания в жилом помещении. Производители предлагают большое количество моделей, которые отличаются по своим характеристикам и функциональным возможностям. Как и все приборы, эта система нуждается в качественной установке и регулировке.

Установленный бак

Какое давление в расширительном бачке считается оптимальным

В техпаспорте устройства можно найти информацию о том, какое давление должно быть в расширительном бачке системы отопления закрытого типа, в том числе и для частных домов. Однако если такой характеристики не имеется, знайте, что оптимальное давление всегда ниже на 0,2 – 0,3 атм, чем рабочее. У невысоких построек напор воздушного потока варьируется от 1,5 – 1,8 атм. Следовательно, давление в расширительном бачке двухконтурного котла варьируется от 1,2-1,6 атм. Давление в расширительном бачке измеряют манометром, который нужно подключить к ниппелю. Он в свою очередь расположен под крышкой, которую надо открутить.

Как проходит контроль показателей в устройстве

Сначала следует прикрепить манометр на ниппель, затем действовать согласно следующей инструкции:

• Выключить электрокотел и подождать несколько минут до полной остановки функционирования.

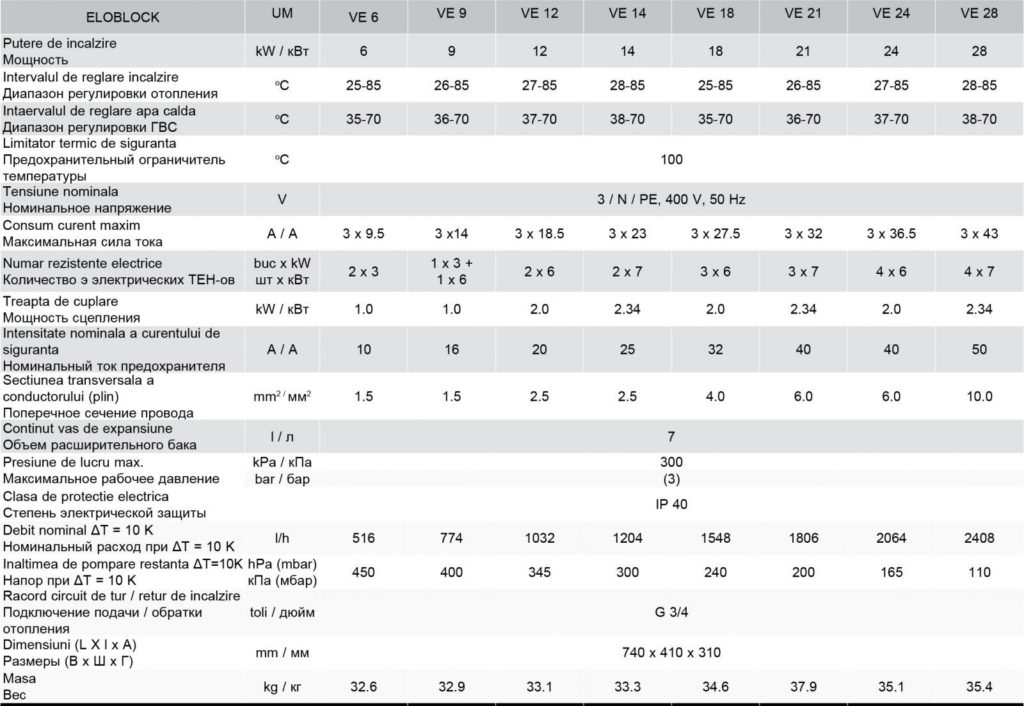

Устройство прибора

• Закрыть запорную арматуру в том месте, где размещается гидроемкость. Вылить содержимое. Если мембранный резервуар находится в электрокотле, перекрыть подачу жидкости.
• Отсоединить колпак и подсоединить насосный агрегат.
• Закачать воздух до 1,5 атм и подождать, пока из ёмкости не выйдут остатки содержимого.
• Закрыть арматуру и довести значения показателей в емкости до необходимых с помощью специальных устройств.
• Убрать агрегат, надеть колпак, закрыть все отверстия. Наполнить трубы нагрева и проследить за параметрами.

Какое давление в расширительном бачке системы отопления должно быть

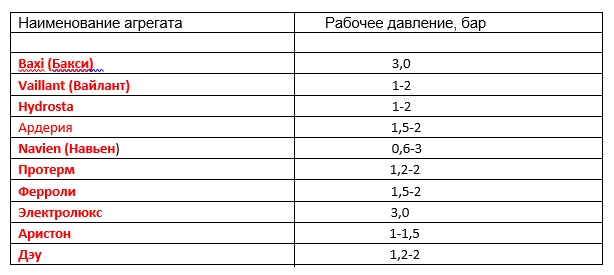

Значение давления в расширительном бачке котла для различных колонок может отличаться. Это связано с различием в оснащении и конструкции. Нормативы определяются изготовителем в техпаспорте агрегата. Чаще всего можно встретить, что показатели напора в новом приборе равны 1,5 атм. Однако не всегда они подходят для установленной системы отопления, их можно легко сбросить. Для этого в гидроемкости установлен трубопровод (у определенных изготовителей – золотник), которым производят регулировку напора воздуха.

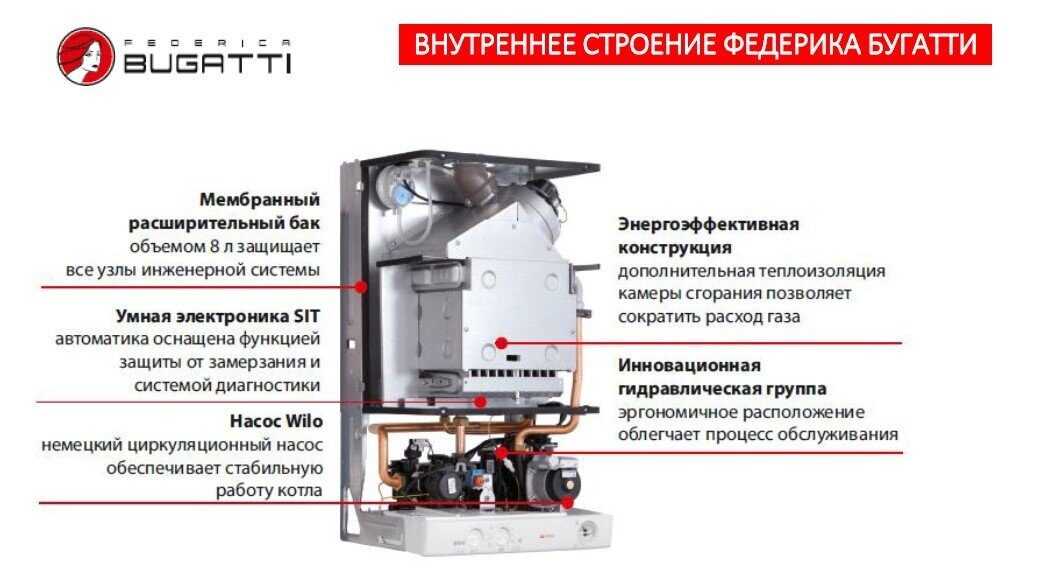

Комплектующие части

Для нормальной работы газового оборудования лучше всего, чтобы в мембранном отсеке величина напора воздушного пространства была равна показателю, который на 0,2 атм меньше, чем в рабочем элементе. Иначе нагретое содержимое не сможет попасть в бойлер.

Каким должно быть давление в расширительном бачке отопления закрытого типа

В маленьких домах используют расширительный бак для отопления закрытого типа установки и давление варьируется от 0,8 до1,0 бар (атм). Важно, чтобы оно не опускалось ниже 0,7 атм, так как аппаратура просто выключиться.

Как проверить давление в расширительном бачке отопления

Самый простой способ для поверки давления – это подключить манометр.

Важно! 1 Бар=1 АТМ= 0,1 МПа. Чтобы выровнять силу напора воды, нужно:

• Сделать расчет и отнять 0,2 атм.
• Спустить (иногда накачать) воздух из системы до необходимого показателя.
• Подсоединить бак к трубопроводу и заполнить водой.

Как измерить и отрегулировать напор в расширительном бачке

• Подключить насос и заполнить водой емкость до получения показателей давления использования.
• Включать устройство в первый раз можно только после нагревания воды до предельной температуры.

Важно! Движения должны быть медленными, чтобы не пропустить нужные показатели напора.

О каких неполадках говорит давление в расширительном бачке отопления

При некорректной настройке напора воздуха могут происходить сбои в работе отопительной системы. Например, если расширительный бак перекачан, не сработает функция компенсации. Это произойдет из-за того, что воздух вытолкнет лишний кипяток из емкости, увеличив давление в трубопроводах. При показаниях ниже нормы мембрана не сможет противостоять напору воды, и жидкость заполнит всю цистерну. Вследствие этого повысится температура теплоносителя и сработает клапан предохранения.

Установленный бак

Зачем необходимо давление воздуха в расширительном бачке в системе отопления закрытого типа

При недостаточном давлении система просто не будет включаться. А сильно увеличенное давление послужит причиной разрыва устройства. Избежать поломок можно, предварительно рассчитав подходящее значение давления для прибора.

Для чего необходим бак в системе отопления

Данное устройство служит защитой от гидроударов и возможности образования воздушных пробок. Так как при нагревании воды напряжение и температура внутри бойлера начинает расти, дополнительная цистерна забирает в себя лишнюю воду, которая образовалась при нагреве. После остывания и стабилизации показателей, жидкость возвращается в аппаратуру.

Манометр в работе

Как увеличить давление в системе в отопления

Чтобы привести показатели в норму, нужно сделать несколько шагов:

• Перекрыть доступ воды в контуры.
• Слить жидкость из котла или трубопровода, если бак находится отдельно от системы.
• Взять насос с манометром, подсоединить к ниппелю и накачать воздух. В этот момент должна пойти вода из участка трубы, где был заблокирован проход.
• Когда показатели достигнут цифры в 1,2 – 1,5 атм прекратить накачивать воздушный слой.
• Открыть запорные краны, добавить воздушные потоки в контуры до 1,2-1,5 бар и включить котел.

Теперь аппаратура должна работать хорошо. Если напор опять упадет, стоит провести замену ниппеля в баке. В видео показан процесс проверки и накачки воздуха в расширительный бак системы отопления

Как устанавливать расширительный бачок в открытой отопительной системе

При монтаже открытого типа аппарата стоит учитывать, что бак надо устанавливать в самой высокой точки в контурах нагревания. Также необходимо обратить внимание на то, чтобы не было утечки воздуха из системы. Это приведет к сбоям в ее работе.

Установленная конструкция

Почему давление в системе отопления падает

Самой частой проблемой считается отключение от питания. Вследствие этого аппаратура просто не включается из-за плохого ресурса. Для решения этой проблемы нужно использовать другие точки электропитания. Одним из факторов, почему снижается давление в аппаратуре, является нарушение целостности гидроемкости. Прибор функционирует на антифризе, поэтому при наличии мелких трещин он вытекает. Если напор упал очень сильно, следует обратиться к мастеру. В случае небольшого отклонения в цифрах и нормализации их при запуске, устройство не нуждается в ремонте и им можно спокойно пользоваться дальше.

Какое давление должно быть в расширительном бачке? У закрытого типа аппарата оно должно быть в пределах 0,8 – 1 бар

Почему повышается давление в расширительном бачке котла

Что влияет на давление воздуха в расширительном бачке отопления:

• Маленький объем гидроемкости. Влага при подогреве увеличивается в объеме и при неправильно выбранной емкости жидкость стекает назад. Производится выброс воздуха через гидроклапан, и резервуар уже не способен возместить термическое повышение размера жидкости, как результат – в установке увеличивается показатель напора.
• Проблемы с целостностью резинки в емкости. В данной ситуации жидкость заполнит весь цилиндр, и микроманометр покажет снижение величины напора, в то время как параметры давления в установке будут существенно увеличены. В этом варианте необходима замена емкости или мембраны.

Резервуар стоит перед насосом

• Резервуар стоит сразу после оборотного насосного агрегата. Это может привести к увеличению величины давления. Подобная установка способна стимулировать гидромеханические удары в контуре.
• Быстрое наполнение установки содержимым при запуске.
• Конструкция наполняется из верхней части.
• Проблемы в деталях.
• Крыльчатка оборотного насосного агрегата не герметична и пропускает воздушные потоки.

Важно! Наполнение установки производится из нижней части системы при закрытых кранах. Как установить правильное давление в бачке, рассказано в видео

Коротко о главном

Расширительную цистерну рекомендуется устанавливать совместно с любым газовым котлом. Устройство заберет излишнюю влагу и предохранит от разрушения из-за нагревания воды. При выборе и использовании расширительного бочка стоит обратить внимание на особенности и характеристики прибора, а для увеличения сроков службы стоит следовать советам по эксплуатации. Для понимания, какое давление должно быть в расширительном бачке системы отопления, необходимо изучить техпаспорт устройства или вышеописанные рекомендации.

Сталкивались ли вы с увеличением/понижением давления в расширительном бачке? Как вы решили эту проблему?

Автор статьи Бородин Денис

2969358313

8 мин. на чтение

22. 03.2022

Добавить комментарий

Ваш адрес email не будет опубликован.
Обязательные поля помечены *

Какое должно быть давление в расширительном бачке газового котла

• Главная
• Диагностика неисправностей
• Какое должно быть давление в расширительном бачке газового котла

Дата материала: 25.04.2022

Содержание

Один из вопросов, который часто задают наши читатели. По всей видимости, он возникает либо когда возникают проблемы при эксплуатации системы отопления, либо когда необходимо провести техническое обслуживание газового котла, в котором имеется встроенный расширительный бачок.

• Устройство расширительного бака закрытого типа
• Какое давление должно быть в расширительном бачке
• Как проверить давление в расширительном бачке отопления
• Выводы

Расширительный бачок хоть и не является самым главным элементом системы отопления, тем не менее, необходимо понимать – для чего он нужен и какую роль играет давление в расширительном бачке отопления закрытого типа. Речь пойдет именно об устройствах закрытого типа, которые применяются в системах отопления с циркуляционным насосом.
Основное назначение – компенсация теплового расширения воды. По законам природы при нагреве жидкость имеет свойство увеличивать свой объем.

Отсутствие давления в воздушной камере расширительном бачка котла – одна из причин, почему в котле постоянно падает давление.

Дополнительные материалы:

Почему падает давление в газовом котле

Нормальная циркуляция в закрытой системе отопления может быть обеспечена только при условии, что система полностью заполнена теплоносителем (водой или антифризом) и именно поэтому, когда запущен отопительный процесс – излишки теплоносителя нужно где-то аккумулировать. Иначе быть просто не может – жидкость несжимаема.
Если так случится, что жидкости будет некуда деться – в системе найдется место, через которое выйдет излишек. В системах отопления закрытого типа обязательно на такой случай устанавливаются специальные предохранительные клапаны – но это уже тема отдельной статьи.

Устройство расширительного бака закрытого типа

Принципиально расширительный бак представляет из себя закрытый сосуд, разделенный на две части резиновой мембраной – поэтому их еще называют мембранными баками. Мембрана изготавливается из специальной резины, которая должна одновременно быть достаточно эластичной и достаточно прочной. По конструкции и форме баки могут быть разные, но принцип действия один и тот же.

Давление в расширительном бачке котла

Давление в расширительном бачке котла

Под давлением в расширительном бачке подразумевается начальное давление воздушной камеры пустого резервуара при комнатной температуре. Это давление должно быть равно статическому давлению системы отопления после заполнения ее теплоносителем.

Таким образом, мембрана будет находиться в равновесии и давление газа воздушной камеры будет компенсировать давление теплоносителя системы отопления и бак будет НЕ заполнен и обладать необходимым объемом для компенсации теплового расширения жидкости.
Статическое давление 1 метра водяного столба примерно равно 0,1 бар, то есть для контуров отопления квартир и малоэтажных домов оно будет менее 1 бара.

Но, для нормальной работы газового котла, а именно насосного оборудования и воздухоотводчиков давление теплоносителя в закрытой системе должно быть не ниже величины, указанной производителем оборудования в паспорте или руководстве по эксплуатации котла. Вот выборка из руководства по эксплуатации некоторых популярных моделей котлов:

• Vaillant TEC 0.8-2 бар;
• Ariston EGIS 24 1-3 (max) бар;
• Ariston CLASS 1-1.5 бар;
• BAXI ECO-4 0.7-1.5 бар;
• BAXI ECO 5 1-1.5 бар;
• Buderus U042 1-2 бар.

Это значит, что чаще всего в расширительном бачке будет достаточно давление 0.8-1 бар.

При давлении в системе менее 0.7 бар большинство бытовых газовых котлов просто отключится. Отсюда видно, что для нормальной эксплуатации среднее значение составляет примерно 1. 2 бара. Учитывая, что сама мембрана при определенных условиях (когда стремится принять равновесное положение) может создавать дополнительное давление, то начальное давление зарядки пустого расширительного бачка можно установить на 0.2-0.4 бара ниже компенсируемого.

То есть можно определенно утверждать, что для большинства закрытых систем отопления малоэтажных домов или квартир давление в расширительном бачке системы отопления допустимо на уровне 0.8-1 бар.

Для нестандартных систем расчеты производятся на этапе проектирования, вычисляется объем жидкости в системе, необходимый объем расширительного бака, коэффициенты полезного объема РБ и начальное давление зарядки должно быть известно пользователю.

Как проверить давление в расширительном бачке отопления

Проверка давления в расширительном бачке отопления производится ручным манометром, так как в большинстве случаев воздушная камера бачка оснащается обычным ниппелем, таким же как на колесе автомобиля или велосипеда. В случае если речь идет о настенном газовом котле – компенсатор как правило, расположен на задней стенке и до него бывает не так просто добраться, особенно если котел висит в нише или в шкафу. Поэтому удобнее всего воспользоваться компактным шинным манометром с возможностью фиксации показаний.

Важно! Расширительный бачок нужно обслуживать правильно – есть строго определенный порядок действий!

Как правильно накачать расширительный бачок воздухом читайте (процедура одинакова для любого котла):

Как накачать расширительный бачок BAXI

Если в результате проверки выяснилось, что давление недостаточно – необходимо это исправить. Отсутствие надлежащего давления может принести пользователю неприятности в виде аварийных остановок котла или сброса избытка давления через предохранительные устройства. Доводить до таких ситуаций не желательно и согласно рекомендаций большинства производителей котельного оборудования – давление расширительного бачка должно контролироваться 1 раз в год при проведении технического обслуживания.
Производить “подкачку” бака нужно только тогда, когда он полностью пустой. Так как конструктивно он располагается на котле – будет достаточно слить воду с котла. Подкачивать можно любым доступным способом. Практика показывает, что проще всего это сделать обычным велосипедным насосом и проконтролировать ручным манометром. В случае, если давление в воздушной камере расширительного бака не может компенсировать давление водяной камеры, также есть вероятность повреждения мембраны или клапана.

Выводы

Для установки давления необходимо руководствоваться параметрами Вашей системы отопления, а также рекомендациями изготовителя бачка и котельного оборудования. Для большинства закрытых систем отопления малоэтажных домов или квартир давление в расширительном бачке можно установить на уровне 0.8-1 бар. Регулярное проведение технического обслуживания, в которое входит контроль давления РБ, поможет избежать нежелательных проблем в течение всего отопительного сезона.
Рекомендуем также посмотреть короткий видеоролик, в котором специалист компании Bosch рассказывает и показывает, каким образом проверить и накачать давление в расширительном баке

Давление в расширительном баке двухконтурного котла Baxi

Одной из самых популярных моделей в линейке Baxi является газовый котел Baxi Eco Four 24. Оборудование может быть с закрытой или открытой камерой сгорания. Мощность агрегата 24 кВт. В названии указывается буква «Ф», если газовый котел имеет закрытую камеру сгорания и принудительное дымоудаление. В квартирах чаще всего используются турбированные котлы от Baxi. Рассмотрим устройство расширительного бака, поломки, падение давления и как заполнить расширительный бак Бакси воздухом.

Теплоноситель в системе отопления

При монтаже системы отопления могут быть использованы разные варианты. Наиболее оптимальной является закрытая система отопления, в которой движение теплоносителя осуществляется с помощью циркуляционного насоса. В первичном теплообменнике антифриз нагревается газовой горелкой, а с помощью насоса прокачивается через систему радиаторов, передавая таким образом тепло в помещение.

Система отопления должна быть заполнена водой для надлежащей циркуляции. При нагревании жидкость начинает расширяться, поэтому увеличение объема необходимо компенсировать. В связи с этим в системе отопления устанавливаются расширительные баки.

В этой схеме газовый котел является только обогревателем. В Baxi Eco Four уже встроены циркуляционный насос и расширительный бак, поэтому такое оборудование можно легко установить в малогабаритных квартирах.

Устройство расширительного бака Baxi

В газовом котле Baxi Eco Four 24 расширительный бак расположен на задней стенке оборудования и представляет собой круглую емкость красного цвета. Встроенный расширительный бак имеет объем 6 литров и разделен на 2 части с помощью мембраны. Часть 1 прокачивается воздухом, а вторая подключается к системе отопления. При нагреве системы объем жидкости увеличивается и сопротивление мембраны преодолевается, затем заполняется свободный объем бака. После остывания мембрана возвращается в обратное положение и выталкивает жидкость в систему отопления. Следовательно, рабочее давление остается неизменным.

Устройство и расположение расширительного бака BAXI

Расширительный бак baxi eco four 24 представляет собой круглый красный бак, расположенный на задней части котла. Встроенный расширительный бак баки объемом 6 литров разделен эластичной мембраной на две части, одна часть подключается к системе отопления, другая прокачивается воздухом. Поэтому при нагреве системы отопления увеличивающийся объем жидкости преодолевает сопротивление мембраны и заполняет освободившийся объем бака, а при остывании мембрана стремится сместиться в исходное положение и выталкивает жидкость обратно в система отопления. Таким образом, давление в системе отопления при эксплуатации остается практически неизменным.

Какое нормальное давление в расширительном баке двухконтурного котла Бакси

В инструкции указано примерное давление в расширительном баке – 0,5 бар. Но это значение не совсем правильное, так как давление в контуре должно быть на 20% выше при комнатной температуре теплоносителя.

Многие системы рекомендуют давление наполнения от 1,2 до 1,5 бар. Таким образом, необходимое давление в воздушной полости бака должно быть в пределах от 0,8 до 1 бар. Обученные технические специалисты обычно рекомендуют устанавливать давление в расширительном баке на 1 бар.

Установка показателей в новом расширительном баке перед запуском системы

Бак мембранного типа разделен мембраной. Одна из половин находится под давлением, в нее закачивается воздух или азот. Уточнить этот параметр можно, посмотрев документы на бак. Предварительное (заводское) давление не обязательно будет оптимальным для работы контура. Этот параметр можно легко изменить. Производители предусмотрели это, оставив в корпусе его «воздушной» части золотник, с помощью которого можно регулировать давление воздуха.

Следует учитывать, что все манометры показывают только избыточное давление. То есть, если в расчетах необходимо пользоваться понятием абсолютного давления, то к показаниям манометра всегда нужно прибавлять одну атмосферу (бар).

Начальное давление в расширительном бачке устанавливается на 0,2 атм выше давления теплоносителя в холодной системе, равного статическому давлению контура. Этот напор определяется как расстояние по высоте между верхней точкой контура и серединой расширительного бачка. Например, если высота системы отопления 8 м (2 этажа), то статистический напор будет равен:

∆P = 0,8 атм (10 м = 1 атм), то давление в мембранном баке рассчитывается следующим образом:

∆P + 0,2 = 0,8 + 0,2 = 1,0 атм (бар).

Ниже приведены последствия неправильной настройки давления:

Резервуар перекачан. Например, в воздушной полости показатель изначально установлен на 3 бара при статическом напоре 1,5 бара. При запуске насоса давление теплоносителя изменится, но ненамного – в пределах 1 атм. Получается, что когда манометр на котле показывает максимум 2,5 бара, в воздушной части мембранного бака еще 3 бара. Такая настройка сводит на нет всю компенсирующую способность мембранного устройства – воздух будет стремиться вытолкнуть теплоноситель из бака.

Показатели внутри расширительного бачка занижены. В этом случае при заполнении закрытой системы вода или антифриз легко продавят мембрану и заполнят всю емкость. Каждый раз, когда температура повышается, а вместе с ней и давление, срабатывает предохранительный клапан. В этом случае расширительный бачок также становится бесполезным.

Совет! Начальное давление воздуха отрегулировано правильно, но предохранительные клапаны системы отопления продолжают работать. Объем расширительного бака может быть выбран слишком маленьким. Во избежание этого рекомендуется устанавливать бак объемом не менее 10% от общего объема теплоносителя.

Зачем расширительный бак в настенном котле Baxi

Газовый котел Baxi Eco Four 24 имеет встроенный расширительный бак объемом 6 литров. Исходя из общего объема системы, можно узнать, нужен ли расширительный бак.

Расчет произвести не сложно, так как объем наполнения радиаторов и котла есть в характеристиках. Если известны диаметр и общая длина, то можно рассчитать заполняющий объем трубопроводов.

Если воду нагреть до 80 градусов, то объем увеличится примерно на 5%. Таким образом, необходимо иметь расширительный бачок объемом 8% от общего объема системы при заполнении водой, а также 12% при использовании антифриза в качестве теплоносителя. Встроенного расширительного бака хватит для системы отопления объемом не более 75 литров при использовании воды, а при использовании антифриза – до 50 литров.

Эти значения являются приблизительными. При выборе объема расширительного бака следует производить расчеты для конкретной системы или следовать советам производителя.

Во многих случаях встроенного бака в газовых котлах Baxi достаточно. При необходимости при проектировании системы выбирается дополнительный бак.

Как заполнить воздухом расширительный бак газового котла Baxi

Расширительный бак можно заполнять воздухом только при пустом котле.

Для этого необходимо выполнить следующие действия:

1. Закрыть краны системы отопления.
2. Слейте воду через сливной кран.
3. Накачайте бак до требуемого давления.
4. Закройте сливной кран.
5. Подпитка системы отопления через подпиточный кран.
6. Откройте краны на контуре.

Для проведения технического обслуживания требуется установка клапана на воздушную полость расширительного бачка. Клапан представляет собой обычный автомобильный штуцер, поэтому накачать бак газового котла Baxi можно с помощью шинного насоса (электрического или ручного). Электрический насос удобен тем, что имеет манометр для контроля давления. Накачать систему можно ручным насосом, а проверить давление автомобильным манометром. Если возникнет необходимость, то можно стравить лишнее.

Как отрегулировать давление в расширительном баке?

Расширительный бачок имеет золотник, установленный в ниппеле, для нагнетания или выпуска воздуха. Он находится на стороне, противоположной месту подключения охлаждающей жидкости. Ниппель бака очень похож на автомобильный ниппель, поэтому вы можете добавить давление с помощью обычного насоса с автоматическим манометром. Это можно сделать следующим образом:

• выключить агрегат и подождать около 8 минут, пока полностью не прекратится подача теплоносителя;
• закрыть запорную арматуру трубопровода, на котором находится емкость, и слить воду; у бака, встроенного в котел, подача и обратка закрыты;
• открыть ниппель и подсоединить к нему шланг насоса;
• накачать воздух до 1,5 атм и дождаться, пока из емкости выльется вся жидкость, после чего выпустить кислород;
• закрыть запорную арматуру и накачать насосом давление до необходимого;
• снимите насос, наденьте колпачок на ниппель и закройте сливной патрубок;
• открыть запорные краны и набрать воду в систему отопления;
• проверьте правильность давления в баке.

При выходе агрегата на рабочие параметры стрелка манометра не должна прыгать, а плавно набирать показатели.

Манометр автомобильного насоса в МПа, а не в барах. Чтобы узнать, какое количество МПа следует набирать, за основу принимается, что 1 Бар = 1 атм = 0,1 МПа.

Разбитые расширительные баки

Газовый котел необходимо обслуживать ежегодно. Проверка давления входит в перечень работ. Если своевременно проводить все проверки, то проблем возникнуть не должно. Но если не проводить техническое обслуживание, могут возникнуть некоторые проблемы:

1. Расширительный бак не обслуживался и в нем нет давления, давление в контуре имеет максимально допустимое значение. После остывания системы объем жидкости начинает уменьшаться, а снижение давления ничем не компенсируется, поэтому котел перестает работать. Такая проблема часто возникает из-за длительной работы газового котла в режиме ГВС или при отключении электричества.
2. Давление в воздушной камере снижается, и с каждой подпиткой газового котла бак наполняется водой и со временем перестает работать. Кроме того, мембрана прижимается к стенке воздушной части бака и может быть повреждена золотником клапана. В такой ситуации придется заменить расширительный бачок.
3. Просто так некоторые владельцы газовых котлов делают подпитку. Например, при использовании горячей воды давление на манометре снижается и котел по ошибке перестает работать. Поскольку тепловое расширение не компенсируется, при следующем нагреве теплоносителя избыточное давление сбрасывается с помощью предохранительного клапана. Некоторые люди отвлекают разряд, и не обращают внимания на эту ситуацию. Но частая доливка неочищенной воды может привести к выходу из строя теплообменника.

Расширительные баки для газовых котлов: устройство и регулировка давления

Отопительное оборудование всегда рассчитано на определенное давление и напор в системе. Газовые котлы не являются исключением из этого правила. Расширительные баки для газовых котлов помогают им поддерживать стабильность параметров.

Вопрос о том, как эти цистерны должны нормально работать, связан либо с нарушениями эксплуатации, либо с необходимостью технического обслуживания. Основной целью использования бачка является устранение эффекта расширения отопительной воды. Их становится все больше и больше, но объем труб, радиаторов и накопительных баков конечен. В закрытых контурах отопления заполнение обязательно до 100%, а это значит, что лишнюю массу теплоносителя нужно куда-то сбрасывать. Танк становится подходящим местом.

Если вдруг выхода нет, жидкость обязательно найдет путь, по которому уйдут излишки. Обычно это расположение предохранительных клапанов, но это скорее аварийное оборудование. Даже если они будут работать именно так, как положено, вам придется устранять пролитую воду, заново заполнять (доливать) систему. Заблаговременная установка цистерн помогает предотвратить это. И даже при кипящем теплоносителе содержать все в полном порядке.

Расширительные баки представляют собой герметично закрытые сосуды, которые разделены на две части с помощью резиновых мембран. Это не простая резина, так как она должна выдерживать значительное нагревание, оставаясь при этом эластичной и не теряя прочности.

Важно: давление необходимо определять внутри воздушной полости, поступающей в порожний контейнер, строго при температуре 20 градусов. Оно равно статическому давлению системы отопления, заполненной до предела. Это условие позволяет достичь равновесного состояния мембраны и компенсировать давление, оказываемое теплоносителем.

То есть к моменту пуска бак будет полностью пуст, и весь его объем можно использовать для коррекции теплового расширения воды или антифриза. Если датчик газового котла определяет, что давление в системе отопления упало до 0,7 бар и менее, он дает команду на отключение нагревателя. А среднее значение для нормальной работы составляет 1,2 бар. Поскольку переходя из неравновесного положения в равновесное, мембрана может поднять давление еще больше, его начальный уровень для пустого бака принят на 0,3 бар (в среднем) выше нормативного для системы отопления.

Вывод: при замкнутом контуре отопления с газовым котлом давление должно быть от 0,8 до 1 бар; параметры любой системы, отклоняющиеся от норм, рассчитываются индивидуально с учетом:

• расчетного объема воды или антифриза;
• Эффективность бака;
• его требуемое значение;
• пусковое давление.

Баки на двухконтурных котлах Baxi, как следует из инструкции, должны работать при давлении 0,5 бар. Однако на деле этот показатель минимален, а то же давление в 0,8 – 1 бар позволяет гарантировать нормальное функционирование устройства. Встроенный расширитель емкостью 6 литров стабильно работает с системами отопления емкостью 75 литров (по воде). Или 50 литров (с антифризом).

Нужно ли использовать дополнительный расширительный бак, или достаточно стандартного оборудования, решают только специалисты на момент подготовки проекта.

Очень важно проверить фактическое давление в расширительных бачках. Для этой цели почти всегда используются ручные манометры, так как большинство воздушных камер оснащены стандартными ниппелями, как автомобильные или велосипедные шины. Проблема может возникнуть, если котел настенный. Компенсирующие устройства чаще всего располагаются на его задней стенке, и пользоваться ими бывает затруднительно. Решением является использование компактного мобильного манометра.

Как только будет обнаружено отклонение индикатора вниз, необходимо правильно откачать воздух. Оставив все как есть, вы можете столкнуться с аварийными остановками котла. Даже сложно сказать, хуже ли этот исход или выделение лишней жидкости. Каждый производитель газовых котлов советует потребителям ежегодно измерять давление в баке. Вреда не будет, конечно, если делать это в два раза чаще.

Необходимо помнить, что прокачка осуществляется только при полностью пустом баке; для этого необходимо слить воду из котла. Проще всего использовать велосипедный насос, контролируя результат по ручному манометру.

Последовательность действий следующая:

• перекручены краны системы отопления;
• вода сливается из котла;
• бак накачивается до нужного давления;
• сливной клапан закрыт;
• контур отопления насыщается до необходимого уровня через предусмотренный кран;
• открываются краны, соединяющие бак с отоплением.

Не всегда есть возможность накачать расширительный бак до необходимого количества атмосфер. Люди, строго следящие за исправностью оборудования, конечно, редко сталкиваются с проблемами. Но невнимательность или безответственный подход могут преподнести ряд неприятностей. Часто давление постепенно снижается, и после серии подач в котел бак выходит из строя. Доходит даже до того, что мембрана от прижатия к стенке деформируется катушкой.

В этом случае ремонт невозможен, возможна только полная замена расширителя. Бывает и иначе: давление в контуре отопления на максимально допустимом уровне, а бак не обслуживался и остался без давления. Как только система отопления остановится и начнет остывать, жидкость сожмется, изменение давления исправить будет невозможно. В результате котел попадает в «аварию». Проблемы подобного рода могут быть спровоцированы длительным использованием водонагревателя или перебоями в электроснабжении.

Другим вероятным сценарием является систематическая подача новой воды без видимых причин. Например, контур ГВС работает, а манометр показывает падение давления, котел перестает работать. Поскольку тепловое расширение не компенсируется, нагрев теплоносителя приводит к сбросу его избытка предохранительными клапанами. Если вовремя не заметить эту ситуацию, можно столкнуться с серьезными неприятностями. Поэтому требуется уделять максимальное внимание состоянию расширительного бачка, регулярно замерять давление внутри него.

Расширитель помогает амортизировать гидравлические удары, создаваемые воздушными пробками и резким закрытием клапана. Эту функцию баки смогут выполнять, если их разместить на обратке теплоносителя непосредственно перед котлом. Не думайте, что заводская настройка давления будет идеальной для практических нужд. Он регулируется золотниковым клапаном.

Важно: при измерении давления в расширителе любой манометр регистрирует только избыточное значение; чтобы получить абсолютную цифру, добавьте 1 бар.

Перекачиваемый бак плохо работает, так как воздух будет выталкивать охлаждающую жидкость. Если все настроено правильно, но предохранители продолжают периодически сбрасывать воду, проблема, скорее всего, в излишне малом объеме расширителя. Поэтому стоит выбирать баки, вмещающие 10% от всего циркулирующего в системе теплоносителя, а то и больше. Поскольку в баке не предусмотрены штуцеры для манометров, их необходимо подсоединить к ниппелю. Он расположен со стороны, противоположной контуру заполнения теплоносителем.

Так как автомобильные и велосипедные манометры измеряют давление в МПа, необходимо сравнить их показания с давлением в системе отопления (выраженным в барах или кгс/кв.см). Один бар соответствует 100 кПа. При использовании автомобильного счетчика рекомендуется выждать 10 минут после выключения котла, чтобы прекратилась циркуляция. При встраивании бака в сам котел предполагается перекрытие не только запорной арматуры, но и подачи теплоносителя, и его обратки. Соблюдая эти рекомендации, вы сможете значительно упростить себе жизнь.

О том, как проверить исправность расширительного бачка, смотрите в следующем видео.

www.stroy-podskazka.ru

Падение давления в газовом котле Baxi при включении горячей воды

Часто падает давление при включении горячей воды в газовом котле Baxi. Эта проблема возникает из-за низкого давления в расширительном баке. Это связано с тем, что при переводе оборудования в режим нагрева воды циркуляционный насос начинает прокачивать жидкость по малому кругу через вторичный теплообменник. В это время контур отопления прекращает нагрев, а теплоноситель остывает, объем уменьшается и при отсутствии компенсирующего давления в баке давление в системе отопления падает и на котле появляется ошибка е10.

Но при такой проблеме может выйти из строя теплообменник. Кроме того, вода может попасть в систему ГВС из отопительного контура. Для проведения проверки требуется перекрыть подачу холодной воды в газовый котел и открыть кран разборки. Если из крана течет вода, то это теплоноситель из контура отопления и теплообменник подлежит замене.

Следует помнить о своевременном обслуживании газового котла, так как это помогает избежать серьезных поломок, следовательно, увеличивается срок службы всей системы отопления.

Свод правил Калифорнии, Раздел 8, Раздел 763.

Котлы низкого давления.

(a) Все котлы низкого давления должны быть установлены и оснащены фитингами и приборами, требуемыми Кодексом, а также любыми дополнительными приспособлениями, требуемыми в следующих подразделах.

(b) Если водогрейный котел оснащен циркуляционным насосом с электрическим приводом и электрическим управлением горелкой, на переключателях управления должна быть маркировка, указывающая, какой из них предназначен для контура горелки, а какой для контура насоса, или электрический автоматы горения должны быть включены в электрическую цепь перед автоматическим выключателем насосов или выключатель управления горелкой должен быть механически заблокирован с разъединителем циркуляционных насосов.

(c) Все котлы низкого давления должны быть оборудованы одним или несколькими устройствами для сброса давления, отрегулированными и герметизированными таким образом, чтобы сбрасывать давление, не превышающее максимально допустимое рабочее давление котла. Суммарная мощность этих устройств должна быть такой, чтобы при установленном и работающем на максимальной мощности оборудовании для сжигания топлива давление не могло подняться более чем на 5 фунтов на квадратный дюйм для паровых котлов или на 10% для водяных котлов выше максимально допустимого рабочего давления котла. Все устройства для сброса давления должны быть установлены в соответствии с требованиями Кодекса, иметь клеймо и рейтинг ASME, а также должны быть установлены с вертикальным штоком клапана и должны иметь ручное подъемное устройство для проведения периодических испытаний.

Слив из всех дренажей и устройств сброса давления должен быть отведен по трубопроводу в безопасное место сброса и не должен иметь запорных клапанов в трубопроводе между устройством сброса давления и точкой сброса.

Безопасным местом сброса, используемым в данном разделе, является место, где:

(1) Сброс пара или горячей воды не представляет опасности для работников.

(2) Выбросы пара или воды не наносят вреда каким-либо электрическим или другим машинам или оборудованию.

(3) Напорная труба не может быть легко закупорена или иным образом заблокирована.

(d) Все котлы низкого давления с автоматическим управлением должны быть оборудованы:

(1) Устройством контроля низкого уровня воды, которое закрывает топливный клапан главной горелки, когда вода в котле достигает минимального рабочего уровня, или для котлов без стационарной линии пара или воды, когда достигается максимально допустимая рабочая температура.

(2) Предохранительный выключатель при низком уровне воды, который отключает подачу топлива в горелку, когда вода в котле достигает заданного уровня, который не должен быть ниже минимально допустимого уровня, а также ручной сброс устройства контроля низкого уровня воды или топливного клапана или системы аварийного управления должны быть необходимы для возобновления работы котла после его остановки из-за срабатывания защитного отключения по малой воде.

(3) Регулируемый рабочий орган управления и топливный клапан для регулирования подачи топлива в горелку для поддержания давления или температуры ниже следующих пределов:

(A) Манометрическое давление 15 фунтов на кв. дюйм для паровых котлов.

(B) Температура воды 250 F для водогрейных котлов.

(4) Устройство безопасности верхнего предела, которое отключает подачу топлива в горелку, когда давление в паровом котле достигает заданного максимума, не превышающего манометрическое значение 15 фунтов на кв. дюйм, или когда температура в водяном котле достигает заданного максимума, не превышает 250 F. Механизм управления верхним пределом должен быть в дополнение к рабочему управлению, требуемому в (d)(3) выше, и ручной сброс верхнего предела управления или топливного клапана или системы аварийного управления должен быть требуется для возобновления работы котла после того, как он был остановлен из-за срабатывания защитного устройства верхнего предела.

(5) (A) Полная безопасность пилотного управления на котлах, оборудованных стационарными пилотными горелками, за исключением включенных в подраздел 763 (d)(5)(B), которое отключает подачу топлива на основную горелку и любые погасшие запальные горелки, если запальная горелка погасла.

Такое устройство должно приводить в действие для закрытия предохранительного клапана отсечки топлива, требуемого в подразделе 763 (d)(6), в течение времени, указанного для отключения при исчезновении пламени в таблице 1. искровое зажигание, которое будет включать в себя время отключения при пропадании пламени, не превышающее указанное в таблице 1. Такая система требует услуг обслуживающего персонала для повторного запуска котла в случае пропадания пламени во время работы или если пламя не установится в течение времени, запрограммированного в системе. Такие временные ограничения не должны превышать срок, указанный для отключения при пропадании пламени в таблице 1.9.0003

[FNNNote1] Отсечка при исчезновении пламени, используемая в настоящих Приказах, означает общее время, прошедшее с момента пропадания пламени или другого ненормального состояния до закрытия топливного крана.

[FNПримечание 2] Если горелка спроектирована или оборудована для «начального расхода топлива» меньше, чем максимальный расход горелки, время выключения при исчезновении пламени, указанное в таблице 1 для меньшего расхода топлива, может использоваться для установления воспламенения. , при условии, что скорострельность не может быть увеличена, пока не будет доказано воспламенение. Предельное время отключения при исчезновении пламени определяется максимальной мощностью горелки.

[FNNote3] 60-секундный предел времени для отключения при исчезновении пламени может использоваться для горелок с входной мощностью менее 20 галлонов в час, если они оснащены проверенным пилотом.

[FNNote4] В случае пропадания пламени пилота проверенный пилот должен обесточить электрическую цепь предохранительного клапана отсечки топлива и закрыть этот клапан в течение 10 секунд.

(6) В дополнение к рабочему отсечному топливному клапану (клапанам), требуемому в пунктах 763 (d) (1) и (3), дополнительный предохранительный отсечной топливный клапан, который будет управляться органами управления, требуемыми Разделом 763 (d) (2), (4) и (5). Этот клапан должен закрываться в течение 2 секунд после отключения питания, если номинальная мощность горелки превышает 400 000 БТЕ/час.

(7) Средства для получения адекватной продувки камеры сгорания и для ограничения времени «пробы на зажигание» горелки во время запуска до 15 секунд или времени, разрешенного для отключения при исчезновении пламени в Таблице 1, в зависимости от того, что больше.

(e) Все котлы низкого давления должны быть оборудованы манометром или высотомером в соответствии с требованиями правил. Все водогрейные котлы должны быть оборудованы термометром для индикации температурного режима на выходе горячей воды или вблизи него. Эти устройства должны быть видны оператору из рабочей зоны.

(f) Все паровые котлы низкого давления должны быть оборудованы одним или несколькими водомерными стеклами с запорными клапанами и сливными кранами. Эти устройства должны располагаться на котле или в толще воды в пределах допустимого диапазона уровня воды для котла (если иное не оговорено Кодексом).

(g) Все системы водяного отопления должны быть оснащены подходящим расширительным баком, который будет соответствовать объему, температуре, давлению и производительности системы в соответствии с требованиями Кодекса. Все такие расширительные баки должны иметь допустимое рабочее давление, по крайней мере, равное максимально допустимому рабочему давлению котла, с которым они используются, и максимально допустимое рабочее давление должно быть проштамповано на заводской табличке, видимой после установки.

Все расширительные баки, подключенные к системам с котлами, рассчитанными на рабочее давление более 30 фунтов на квадратный дюйм, должны быть сконструированы, проверены и проштампованы в соответствии с разделом VIII Кодекса, если только не будет доказано к удовлетворению Отдела, что конструкция и конструкция обеспечит эквивалентную безопасность. Расширительные баки, подключенные к системам с котлами, рассчитанными на 30 фунтов на квадратный дюйм или менее, должны быть спроектированы, изготовлены и штампованы в соответствии с разделом VIII Кодекса или в соответствии с передовой инженерной практикой с коэффициентом безопасности не менее 4.9.0003

Все расширительные баки должны быть оборудованы либо: (1) водомерным стеклом или другим средством визуального контроля уровня воды в баке, либо (2) расширительным баком баллонного типа при условии, что бак оснащен воздухонепроницаемой камерой внутри бака и снабжен средством определения наличия воздушной подушки в баке. Система водяного отопления должна быть установлена, проверена и оснащена необходимыми предохранительными и запорными устройствами в соответствии с Единым механическим кодексом, глава 10, 19 февраля. 97 издание.

(з) Если котлы низкого давления оборудованы автоматическим устройством подачи воды поплавкового типа, такое устройство подачи воды должно быть снабжено сливным клапаном на поплавковой камере. Поплавковые камеры других регулирующих устройств также должны быть снабжены вентильными сливами на поплавковых камерах.

(i) Все клапаны, фитинги и органы управления должны соответствовать давлению и температуре, ожидаемым в эксплуатации, и все такие устройства, используемые в топливной системе, должны быть пригодны и совместимы с используемым топливом и давлением топлива. Все топливные клапаны с электрическим приводом должны быть нормально закрытыми и открываться только при подаче питания. Топливные клапаны, которые не закрываются из-за аномального давления топлива, не допускаются. Топливные клапаны с автоматическим управлением не должны иметь встроенных байпасов с ручным управлением, за исключением случаев, когда такой байпас относится к типу постоянного давления.

(j) Электрическая цепь для управления котлом не должна превышать 120 вольт и должна быть 2-проводной с заземлением 1 жилы и иметь элементы управления в незаземленной жиле.

(k) После установки и перед вводом в эксплуатацию работодатель должен потребовать, чтобы все органы управления и горелки были проверены на предмет надлежащей работы ответственным лицом, знакомым с устройствами управления горелками.

Инструкция по правильному способу розжига, повторного розжига и выключения горелки, вид топлива или видов топлива, которые будут использоваться, и максимальное давление топлива должны быть указаны на прочной и разборчивой табличке, прикрепленной к котлу или кожуху котла, и руководство по эксплуатации, содержащее полные инструкции по эксплуатации котла, должно быть предоставлено установщиком для каждой установки. Работодатель должен потребовать от обслуживающего персонала тщательного ознакомления с настоящей инструкцией по эксплуатации, прежде чем им будет разрешено эксплуатировать котел. Эти инструкции должны включать указание оператору о том, что котел не может быть снова введен в эксплуатацию после того, как он был остановлен срабатыванием предохранительного клапана отсечки топлива, требуемого в 763 (d) (6), до тех пор, пока причина такого отключения не будет устранена.
