Газопроводы низкого, высокого и среднего давления
Система газоснабжения представляет собой сложный комплекс сооружений, предназначенный для транспортировки, обработки и распределения газа потребителям.
В систему газоснабжения входят:
– газовые сети (газопроводы) низкого, среднего и высокого давления;
– газораспределительные станции, газорегуляторные пункты и установки;
– службы и вспомогательные сооружения, предназначенные для нормальной работы системы.
Система должна быть надежной, бесперебойной и безопасной в эксплуатации, удобной и простой в обслуживании, а также должна предусматривать возможность отключения отдельных элементов или участков для производства ремонтных работ.
Основным элементом газовых сетей являются газопроводы, которые классифицируются по следующим признакам:
по давлению: газопроводы низкого давления — до 5кПа;
газопроводы среднего давления — 5кПа — 0,3МПа;
газопроводы высокого давления — 0,3 — 1,2МПа.
высокого давления I категории 0,6 МПа – 1,2 МПа;
высокого давления II категории 0,3-0,6Мпа.
Газопроводы низкого давления служат для снабжения газом бытовых потребителей, предприятий общественного питания, небольших отопительных котельных.
Газопроводы среднего давления и газопроводы высокого давления служат для подвода газа к городским распределительным сетям низкого и среднего давления через газораспределительные пункты (ГРП), а также для подачи газа через ГРП и газорегуляторные установки (ГРУ) к промышленным и коммунальным предприятиям.
Из городских газопроводов высокого давления природный газ через ГРП и ГРУ поступает всем потребителям города. Обычно городские газопроводы высокого давления сооружаются в виде колец, полуколец или лучей. Связь между газопроводами с различным давлением газа осуществляется только через ГРП.
По местоположению относительно отметки земли газопроводы подразделяются на подземные (подводные) и наземные (надводные).
По назначению в системе газоснабжения — на городские магистральные (от газораспределительной станции (ГРС) до головных ГРП), распределительные (от ГРП до вводов в здание, включая отключающее устройство на вводе в здание), импульсные (от газового оборудования до контрольно измерительных приборов) и продувочные (газопроводы для удаления воздуха из системы газоснабжения).
По расположению в системе газоснабжения потребителей — наружные (уличные, квартальные, дворовые, межцеховые, межпоселковые) и внутренние (внутрицеховые, внутридомовые — от ввода в здание до потребителя).
По конфигурации — на кольцевые, полукольцевые, тупиковые и смешанные.
По материалу труб — на стальные, полиэтиленовые (обозначение Пэ), резинотканевые (к плите, например).
Трассы газопроводов обычно проектируются по кратчайшему расстоянию до потребителя. Обычно газопроводы прокладываются в населенных пунктах по свободным от строительных сооружений местам — проездам, улицам.
При разработке систем газоснабжения учитываются естественные и искусственные препятствия. Число переходов через них должно сводиться к минимуму. Так, подводные переходы осуществляют несколькими нитками. Газопроводы при подводной прокладке покрываются изоляцией весьма усиленного типа.
Природный газ от городских распределительных сетей поступает на территорию промышленного предприятия через главное отключающее устройство, которое расположено вне территории предприятия в доступном и удобном для обслуживания месте. На вводе газопровода в цех отключающее устройство может устанавливаться либо снаружи, либо внутри здания. Внутри здания (цеха) газопроводы прокладываются по стенам или колоннам в виде тупиковых линий (кольцевые газопроводы сооружаются только в особо ответственных цехах). Отключающие устройства устанавливаются также перед каждым потребителем газа. С целью освобождения газопроводов от воздуха (перед пуском газопровода в эксплуатацию) или газа (при выполнении ремонтных работ) газопроводы промышленных предприятий оборудуются продувочными трубопроводами. Отводы к продувочным трубопроводам предусматриваются в конце каждого тупикового участка и перед последним отключающим устройством потребителя газа.
Расстояния между газопроводами и различными коммуникациями регламентируются правилами безопасности в газовом хозяйстве и называется охранной зоной газопровода .
Для распределения природного газа промышленным предприятиям применяются следующие системы газоснабжения:
— одноступенчатые, состоящие из газопровода низкого или среднего или высокого давления;
— двухступенчатые, состоящие из сетей среднего и низкого или высокого и низкого давления;
— трехступенчатые, состоящие из сетей высокого, среднего и низкого давления;
Многоступенчатые, включающие газопроводы низкого, среднего и высокого давления .
В небольших городах и населенных пунктов обычно принимают двухступенчатую систему. При невозможности прокладки газопровода высокого давления (в местах наибольшего скопления населения) проектируют газопроводы среднего давления или применяют трехступенчатую систему.
Многоступенчатые системы газоснабжения с газопроводами высокого давления применяют только в крупных населенных пунктах. Кольцевые системы газоснабжения обычно прокладываются в крупных и средних населенных пунктах, а небольших городах используются тупиковые системы газоснабжения.
Крупные потребители природного газа (например, ТЭЦ, крупные заводы, химические комбинаты) могут подключаться через специальные газопроводы к ГРС или магистральным газопроводам .
Давление газа в газопроводе дома
Содержание
- Природный газ и его перемещения по газопроводу
- Виды магистралей разного назначения
- Классификация газовых сетей по рабочему давлению
- Категории газовых трубопроводов
- Разновидности прокладки газовых сетей
- Оптимальное давление для домашних трубопроводов
- Распределительное оборудование и настройка
- Категории давления
- Правильный выбор давления – среднее или низкое
- Подвод газа к жилым домам
- Показатели давления в квартирах и многоэтажных домах в больших городах
- Почему отключают подачу топлива
По различным магистралям газ транспортируется под разным давлением, которое определяется характеристиками системы и нуждами потребителей. Для частных и многоквартирных домов государством утверждены специальные нормы. Соблюдение параметров обеспечивает надежное функционирование всех элементов в системе газоснабжения.
Рекомендуем: Как измерить (проверить) давление газа в газопроводе дома
Природный газ и его перемещения по газопроводу
Природный газ – это ценное ископаемое, которое добывается под землей.
К потребителям этот ресурс доходит в виде очищенного топлива. Состав природного газа отличается, но основу составляет метан (больше 80 %). Остальные элементы загрязняют трубы и приводят к разрушению магистралей.
Природное ископаемое не имеет запаха, поэтому узнать об утечке практически нереально. Для обеспечения безопасности к топливу добавляют разные примеси, придающие газу специфический аромат.
В центральной магистрали обычно наблюдается высокое давление – в среднем 11,8 МПа.
Такой показатель не подходит для труб в частных домах и квартирах, поэтому газ сначала попадает в распределительную станцию. Дальше топливо направляется в пункты газорегулятора, и только потом попадает к пользователям.
Виды магистралей разного назначения
Для разных газопроводов отведена конкретная сфера применения. Подводить газ к жилым домам от центральной магистрали опасно и нецелесообразно, так как перед каждым газовым прибором придется монтировать редукционную технику. К потребителям топливо должно поступать по трубам с низким давлением, что гарантирует безопасность на бытовом уровне.
Рекомендуем: Газопроводы высокого, среднего и низкого давления и Какие существуют виды давления
Классификация газовых сетей по рабочему давлению
Для обеспечения газом жилые дома и предприятия разработана масштабная сеть. Для ее безопасного функционирования на каждом участке устанавливается разное рабочее давление.
Категории газовых трубопроводов
- Магистральные сети, которые доставляют газ в больших объемах к станциям распределения. Здесь используется наиболее высокие показатели, достигающее 12 атмосфер.
- Трубы для транспортировки топлива в котельные и магистральную разводку. Для этого используются параметры 3-6 атмосфер.
- Коммуникации, поставляющие топливо промышленным организациям и станциям, обеспечивающим отопление домов. Давление в такой сети среднее – до 3 атмосфер.
- Трубы, доставляющие газ в жилые дома. Обычно параметры не превышают 0,05 атмосфер.
При поломках система не может подавать газ под нужным давлением, что приводит к аварийным ситуациям и нарушениям работы отопительного оборудования.
Разновидности прокладки газовых сетей
Трубы прокладываются разными способами. Чаще всего используется кольцевой или тупиковый метод. При первом варианте топливо подается к жильцам с двух сторон, тем самым замыкая кольцо. Тупиковый способ подразумевает одностороннюю подачу газа.
Оптимальное давление для домашних трубопроводов
Газопроводы в зависимости от места монтажа классифицируются на наземные, подземные, наводные и подводные. Их назначение – транспортировка топлива с места добычи к конечному пользователю.
Газ подается под определенным давлением. Параметр зависит от участка газопровода.
Наиболее высокое давление природного газа наблюдается в центральных магистралях. Самые низкие показатели применяются при доставке топлива непосредственно в жилище потребителя.
Параметры обычно не превышают 0,5 кгс/см2.
Распределительное оборудование и настройка

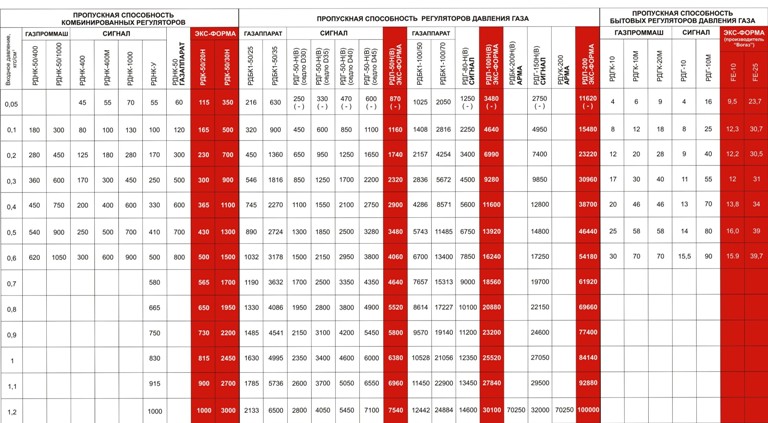

Для соединения труб с разным давлением газа в сети применяют специальные регуляторы. Для этого в газорегуляторных пунктах находятся уникальные агрегаты, предназначены для управления потоками газа, определяя их дальнейшее направление.
Разновидности оборудования для настройки оптимальных показателей:
- Редукционные установки, уменьшающие показатели.
- Коммутационные аппараты, распределяющие топливо по отдельным квартирам и другим магистралям.

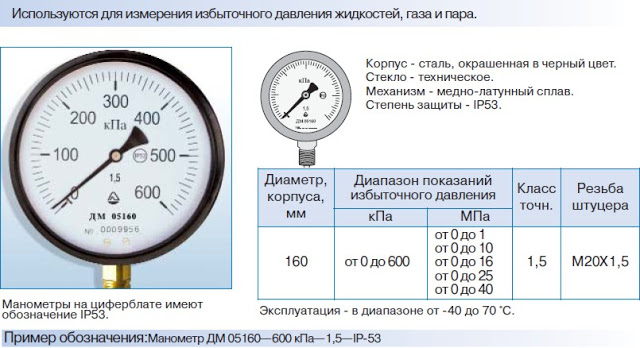

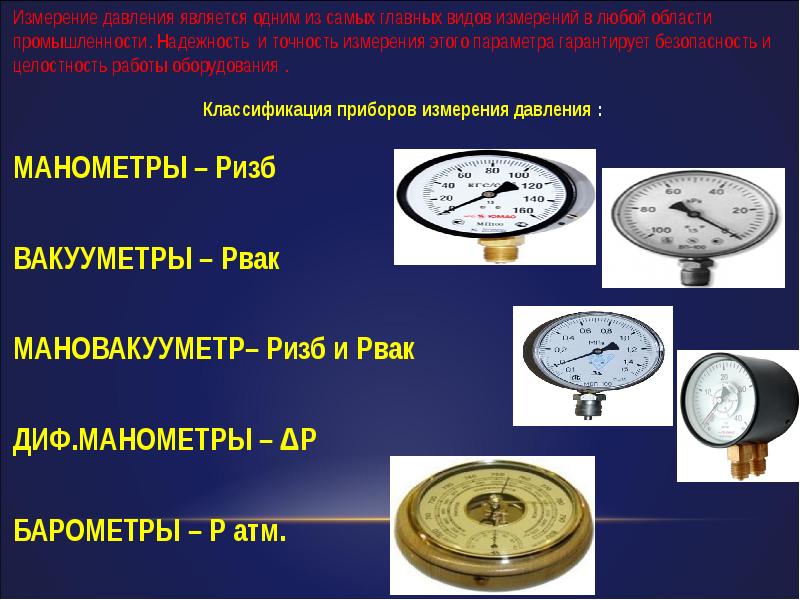

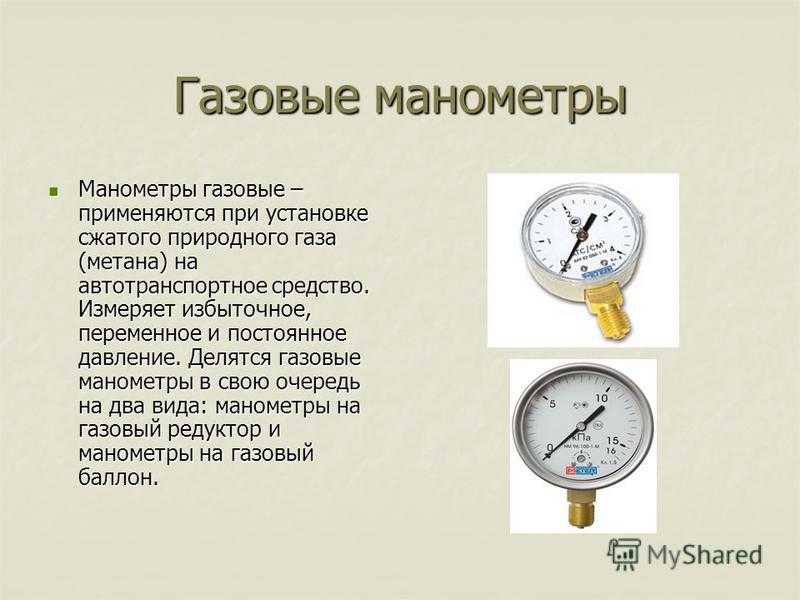

- Параметры системы контролируют различные датчики – манометры, счетчики, прочее.
- Для очищения газа предусмотрено фильтрационное оборудование.
Современные системы функционируют на автоматическом управлении, что позволяет упростить регулировку параметров. Также удается обезопасить газовые магистрали и приборы, которые подключаются к ним.
Категории давления
Выделяют 4 категории давления бытового газа: низкое, среднее, высокое и очень высокое. Для первого варианта характерны показатели, которые не превышают 0,05 атмосфер. Норма среднего – 0,5-3 атмосферы. В газопроводах высокого давления параметры составляют 3-6 атмосфер, а очень высокого – 6-12 атмосфер.
Правильный выбор давления – среднее или низкое
Оптимальное давление газа в газопроводе дома должно находиться в пределах 0,05 атмосфер.
Эти показатели обеспечивают надежное функционирование газового оборудования в квартире и частном доме. Государственные стандарты допускают небольшое отклонение, но оно не должно превышать 0,005 кг/см2.
Недостаточное давление становится причиной перебоев с подачей топлива в многоэтажных домах. Чем больше потребителей, тем выше потребности в использовании топлива. В зимнее время расход газа значительно увеличивается, ведь требуется обогреть квартиры.
В частных домах перебои в работе сети возникают из-за характеристик газовых приборов. Для нормального функционирования котлов должно соблюдаться определенное давление в трубах. Если показатели слишком низкие, то работы приборов постепенно ухудшается. Чтобы предотвратить поломки устанавливают насосы для повышения давления газа.
Высокие показатели могут спровоцировать серьезные аварии, в результате которых могут погибнуть люди. Для предотвращения проблемных ситуаций монтируются системы распределения. Их основная цель – поддержание оптимальных показателей в сети, основываясь на сезоне года.
Подвод газа к жилым домам
В загородных домах применяется природный газ, который проходит предварительную очистку. Топливо подается по трубам под давлением не больше 0,05 атмосфер.
Показатель качества газа, добытого из недр земли – количество метана. Обычно в природном ресурсе его больше 80 %. Чтобы придать газу запаха добавляют одоранты – специальные добавки, помогающие своевременно выявить утечку газа. Если говорить об автономной системе газификации, то газ в дом подается через специальные емкости (газгольдеры).
Читайте по теме больше: Что такое газгольдер и Какой расход сжиженного газа при пользовании газгольдером
Показатели давления в квартирах и многоэтажных домах в больших городах
Для всех жилых домов, в том числе городских квартир, используется давление четвертой категории – 0,05 атмосфер.
Если показатели будут выше, то оборудование может просто взорваться из-за перенапряжения. Низкое – не удовлетворит потребности жильцов, из-за чего газовое оборудование выйдет из строя.
Почему отключают подачу топлива
Поломки в системе газопровода случаются крайне редко. Ремонт должен выполнять специалист с большим опытом и необходимыми для работы инструментами. Чтобы устранить поломку, сначала требуется перекрыть подачу газа. Намного проще обесточить сеть в частном секторе, так как в многоквартирном доме такой процесс принесет массу неудобств всем жителям многоэтажки.
Чаще всего газ отключают, когда требуется заменить какие-либо элементы системы. Трубы обесточиваются, когда требуется их обрезать. Для замены конкретного прибора или устранения поломки требуется предварительно проконсультироваться со специалистом.
Читайте так же по теме: Расход газа при отоплении частного дома и Как экономить при газовом отоплении
Типовая производственная инструкция «Снижение и восстановление давления газа в действующем газопроводе высокого или среднего давления» — Портал газовиков
1 Общие положения
1.1 При снижении и восстановлении давления газа в действующем газопроводе высокого или среднего давления должны разрабатываться специальный план производства работ, утвержденный техническим руководителем ГРО, с указанием последовательности проведения операций, расстановки людей, технического оснащения, мероприятий, обеспечивающих максимальную безопасность, лиц, ответственных за проведение работ, и схема расположениягазопровода. 1.2 Работники, имеющие право выдачи нарядов-допусков на выполнение газоопасных работ, назначаются приказом по ГРО. Ответственного за проведение работ назначает руководитель, выдающий наряд-допуск на газоопасные работы. 1.3 Потребители газа должны быть извещены о времени производства работ, связанных со снижением давления газа, не позднее, чем за трое суток до начала работ. 1.4 Работы по снижению и восстановлению давления газа в действующем газопроводе высокого или среднего давления производятся бригадой рабочих в количестве не менее двух человек на надземном газопроводе и не менее трех на подземном газопроводе под руководством специалиста. 1.5 Снижение давления газа производится в связи с выполнением ремонтных работ на наружных газопроводах при присоединении вновь построенных газопроводов к действующим газопроводам и возникновении аварийных ситуаций. 1.6 Величина давления, до которой производится снижение давления газа, регламентируется ПБ 12-529-03 [2] в зависимости от вида ремонтных работ.1.7 Снижение давления газа на больших участках газопровода достигается соответствующей настройкой работы регуляторной установки или с помощью запорных устройств. 1.8 Местное снижение давления, осуществляемое на небольшом участке газопровода, производится с помощью запорных устройств, отключающих необходимый участок трубы. 1.9 Снижение давления газа на ремонтируемом участке газопровода и регулировка давления в требуемых пределах производится выпуском газа через продувочные газопроводы, установленные на действующем ГРП, газопроводе, и другие технические устройства.
2 Порядок производства работ
2.1 Перед проведением работы по снижению давления газа на подземных газопроводах при необходимости производятся земляные работы в соответствии с утвержденной в установленном порядке инструкцией на производство земляных работ. 2.2 До начала работ по снижению давления газа на подземном стальном газопроводе ЭХЗ должна быть отключена. 2.3 Перед началом работ работником, ответственным за их проведение, проверяется соответствие документации фактическому расположению газопровода. 2.4 Снижение давления газа в действующем газопроводе производится путем настройки регулятора давления газа в ГРП (БГРП, ШПРГ) либо с помощью прикрытия отключающего устройства в начале ремонтируемого участка газопровода по ходу газа и сбросом газа через продувочный газопровод или сжиганием его через газоиспользующее оборудование потребителей. Снижение давления контролируется по манометрам, установленным у потребителя, на штуцере сбросного газопровода или в ГРП. 2.5 Перед восстановлением давления газа в действующем газопроводе краны на продувочных газопроводах в ГРП (БГРП, ШПРГ) должны быть закрыты, а в случае снижения давления с помощью отключающего устройства, установленного на наружном газопроводе, продувочные газопроводы должны быть демонтированы с герметизацией отверстия штуцера. 2.6 Восстановление давления газа в действующем газопроводе производится путем восстановления параметров работы регулятора давления газа при снижении давления с помощью ГРП (БГРП, ШПРГ) либо плавным открытием отключающего устройства в начале ремонтируемого участка газопровода.В процессе восстановления давления газа необходимо вести непрерывный контроль за повышением давления газа по манометру, установленному у потребителя или на выходе из ГРП (БГРП, ШПРГ).
3 Контроль качества работ
3.1 После восстановления давления на наружном газопроводе отключающие устройства проверяются на герметичность пенообразующим раствором или прибором. 3.2 Восстановление давления газа в газопроводе необходимо проконтролировать по манометрам, установленным в ГРП (БГРП, ШПРГ).
4 Оформление результатов работы
Окончание работ по снижению и восстановлению давления газа в действующем газопроводе должно отмечаться в наряде-допуске на газоопасные работы, который прикладывается к эксплуатационному паспорту на газопровод и хранится один год.
5 Специальные требования
5.1 На выполнение работы по снижению и восстановлению давления газа в действующем газопроводе высокого или среднего давления выдается наряд-допуск на выполнение газоопасных работ по форме ПБ 12-529-03 [2], предусматривающий разработку и последующее осуществление комплекса мероприятий по подготовке и безопасному проведению работ.5.2 К работе допускаются специалисты и рабочие, прошедшие аттестацию по промышленной безопасности в объеме, соответствующем должностным обязанностям и профилю выполняемых работ и получившие допуск к выполнению газоопасных работ. 5.3 При выполнении сварочных работ сварщики должны быть аттестованы на I уровень, а специалисты сварочного производства – на II уровень и выше в соответствии с РД 03-495-02 [7] и ПБ 03-273-99 [13]. 5.4 Перед выполнением работы руководитель обязан проинструктировать рабочих о технологической последовательности операций и необходимых мерах безопасности и зафиксировать прохождение инструктажа подписями работников – членов бригады в наряде-допуске на выполнение газоопасных работ. 5.5 После получения задания работники – члены бригады обязаны подготовить: - необходимые средства индивидуальной защиты (противогаз шланговый, рукавицы, спецодежда, аптечка, спасательные пояса и веревки) и первичных средств пожаротушения, проверить их исправность; - инструмент, оборудование и техническую оснастку, необходимые при выполнении работы, проверить их исправность и соответствие требованиям безопасности. 5.6 Ответственным за наличие у рабочих средств индивидуальной защиты, их исправность и навыки применения является руководитель работ. 5.7 Наличие и исправность средств индивидуальной защиты определяются при выдаче наряда-допуска на выполнение газоопасных работ. 5.8 Место производства работ ограждается сигнальной лентой, выставляются предупредительные знаки на расстоянии 10–15 м. 5.9 При производстве работ на подземном газопроводе следует применять инструмент из цветного металла, исключающий искрообразование. Рабочая часть инструмента из черного металла должна обильно смазываться солидолом или другой аналогичной смазкой. Использование электрических инструментов, дающих искрение, не допускается. 5.10 Газовая резка и сварка на действующих газопроводах допускается при давлении газа 0,0004–0,002 МПа. Во время выполнения работ следует осуществлять постоянный контроль за давлением газа в газопроводе. При давлении газа в газопроводе ниже 0,0004 МПа или выше 0,002 МПа работы следует прекратить. До начала работ по сварке (резке) газопровода, а также замене арматуры, компенсаторов и изолирующих фланцев в колодцах, туннелях, коллекторах следует снять (демонтировать) перекрытия. Допускается производить сварочные работы без снижения или с частичным снижением давления газа при использовании специальных технологий и оборудования по методикам, утвержденным в установленном порядке. 5.11 Присутствие посторонних лиц, применение источников открытого огня, а также курение в местах проведения работ по снижению и последующему восстановлению давления газа на наружных газопроводах не допускается. 5.12 При выполнении работ по снижению и восстановлению давления газа в действующем газопроводе высокого или среднего давления в ГРП необходимо: - перед входом в ГРП открыть дверь и проветрить помещение ГРП в течение 10 мин; - использовать оборудование, выполненное во взрывозащищенном исполнении; - использовать обувь без стальных подковок и гвоздей. 5.13 Все работники бригады должны уметь оказывать первую медицинскую помощь при ожогах, удушье, отравлении газом и поражении электрическим током.
всё про ремонт и обустройство жилья
от 3000 до 6000
от 6000 до 12000
от 0,049 до 2,960
от 2,960 до 5,921
от 5,921 до 11,843
от 0,050 до 3,059
от 3,059 до 6,118
от 6,118 до 12,236
от 5000 до 300000
от 300000 до 600000
от 600000 до 1200000
от 509,585 до 30591,48
от 30591,48 до 61182,96
от 61182,96 до 122365,92
Газопровод — это основа газовых сетей. Классифицировать газопроводы принято по давлению:
- газопроводы низкого давления служат для снабжения отоплением обыкновенных граждан, небольших газовых котельных, некрупных предприятий; давления газа в них составляет до до 5кПа;
- газопроводы среднего давления до 0,3МПа;
- газопроводы высокого давления до 1,2МПа, которые, в свою очередь, подразделяются на I, II и III категории.
Тогда как газопроводы низкого давления служат для работы в небольших газовых котельных, газопроводы среднего и высокого давления обеспечивают теплом и горячим водоснабжением различные коммунальные и промышленные предприятия. Обычно они работают через газорегуляторные установки.
Газоснабжение осуществляется при помощи разных систем, многоступенчатых и одноступенчатых. Обычно в небольших населённых пунктах предпочтение отдаётся двухступенчатому газопроводу, а в больших городах применяются, по большей части, многоступенчатые газопроводы высокого давления. Совсем крупные потребители газа имеют возможность подключиться к ТЭЦ с помощью газорегуляторной установки или напрямую к магистрали.
Кроме того, газопроводы разного давления делятся на наземные (или наводные) и подземные (или подводные).
Таблицы в картинках
Приведенные ниже картинки вы можете сохранить к себе для личного пользования.
Система газоснабжения должна обеспечивать бесперебойную подачу газа потребителям, быть безопасной в эксплуатации, простой и удобной в обслуживании, должна предусматривать возможность отключения отдельных ее элементов или участков газопроводов для производства ремонтных и аварийных работ.
Газопроводы низкого давления служат для транспортирования газа в жилые дома, общественные здания и предприятия бытового обслуживания:
- в газопроводах жилых домов РАЗРЕШАЕТСЯ давление — до 3 кПа;
- в газопроводах предприятий бытового обслуживания непроизводственного характера и общественных зданий — до 5 кПа.
Питание газом жилых домов и общественных зданий, а также предприятий бытового обслуживания непроизводственного характера от сетей среднего и высокого давления осуществляют только через ГРП.
Шкафные газорегуляторные пункты (ГРП), располагаемые на стенах общественных зданий непроизводственного характера и на стенах жилых домов, РАЗРЕШАЕТСЯ присоединять к газопроводам с давлением до 0,3 МПа.
Жилые и общественные здания, коммунально-бытовые потребители, а также мелкие предприятия непосредственно присоединяют к распределительным сетям. Поэтому на вводах газопроводов в зданиях устанавливают только отключающие устройства.
Отключающие устройства устанавливают для возможности оперативного управления распределительной системой при производстве ремонтных работ, реконструкциях, а также при необходимости аварийного отключения отдельных газопроводов.
Распределительными газопроводами считают наружные газопроводы, обеспечивающие подачу газа от источников газоснабжения до газопроводов-вводов.
Газопроводом-вводом считают газопровод от места присоединения к распределительному газопроводу:
- до отключающего устройства на вводе в здание — при установке отключающего устройства снаружи здания;
- до внутреннего газопровода, включая газопровод, проложенный в футляре через стену дома.
Межпоселковыми газопроводами считают распределительные газопроводы, прокладываемые вне территории населенных пунктов.
Внутренним газопроводом считают участок газопровода от вводного газопровода до места подключения прибора, теплового агрегата и др.
Подача газа из городских магистральных газопроводов высокого давления в распределительные газопроводы среднего и низкого давлений и из газопроводов среднего давления в газопроводы низкого давления осуществляется через газорегуляторные пункты (ГРП) или газорегуляторные установки (ГРУ).
У потребителей давление газа после ГРП и ГРУ во всех случаях не должно превышать значения, требуемого для нормальной работы газовых горелок агрегатов.
Допускаемые давления газа у потребителей и давление газа в газопроводах, прокладываемых внутри зданий, принимается не более значений, приведенных в табл.1.
Таблица 1. Допустимое давление в сетях газопровода
п/п | Потребители газа | Давление газа, МПа (кгс/см³) |
1 | 2 | 3 |
1 | Производственные здания промышленных и сельскохозяйственных предприятий, а также отдельно стоящие котельные и предприятия бытового обслуживания производственного характера (бани, прачечные, фабрики химчистки, предприятия по производству хлеба и кондитерских изделий и пр.) | 0,6 (6) |
2 | Предприятия бытового обслуживания производственного характера, перечисленные в п.1, пристроенные к зданиям другого производственного назначения или встроенные в эти здания | 0,3 (3) |
3 | Предприятия бытового обслуживания непроизводственного характера и общественные здания | 500 даПа (500 мм вод. ст.) |
4 | Давление газа в газопроводе дома | 300 даПа (300 мм вод.ст.) |

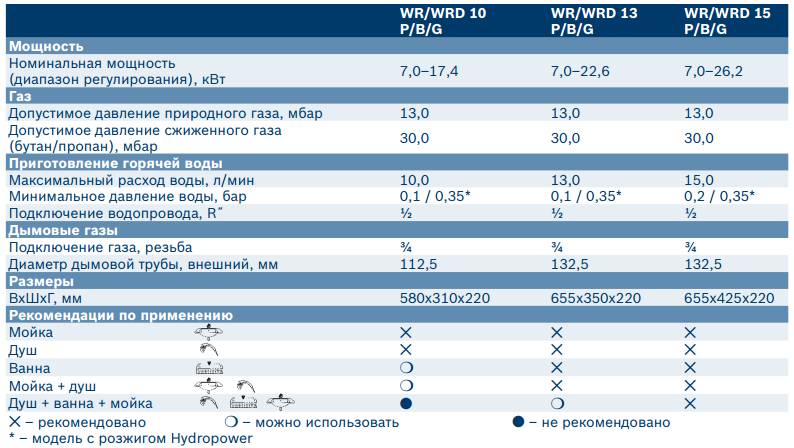

Давление газа перед бытовыми газовыми приборами принимается в соответствии с паспортными данными приборов, но не более указанного в п.4 табл.1.
Газоиспользующее оборудование для приготовления пищи или подогрева воды для бытовых нужд и отопления от индивидуальных источников тепла, работающее на природном газе, согласно СНиП 42-01-2002, ДОПУСКАЕТСЯ предусматривать:
- в зданиях жилых многоквартирных домов
- с газовыми печами — высотой 10 этажей и более;
- с газовыми водонагревателями — высотой до 5 этажей;
- одноквартирных и блокированных жилых домов;
- общественных, в том числе административного назначения зданиях;
- а также в административных и бытовых зданиях.
НЕ ДОПУСКАЕТСЯ РАЗМЕЩЕНИЕ газоиспользующего оборудования в помещениях подвальных и цокольных этажей зданий (кроме одноквартирных и cблокированных жилых зданий), если возможность такого размещения не регламентирована соответствующими нормативными документами.
При строительстве подземных газопроводов в районах с пучинистыми и просадочяыми грунтами, в сейсмических районах и на подрабатываемых территориях НЕ ДОПУСКАЕТСЯ применять трубы из кипящей стали.
В этих районах запорная арматура должна быть стальной. ДОПУСКАЕТСЯ применение запорной арматуры из ковкого чугуна для газопроводов с условным диаметром до 80 мм включительно.
Толщина стенок труб принимается не менее 3 мм для труб диаметром до 80 мм, а для труб диаметром более 80 мм на 2…3 мм больше расчётной толщины.
Дополнительные требования к газопроводам, прокладываемым в сложных горно-геологических и климатических условиях, определяются СНиП 2.04.08-87, а также специальными нормативными документами.
Ответственность за состояние и правильную эксплуатацию внутридомового газового оборудования и газопроводов в городах и посёлках несут эксплуатационные организации газового хозяйства.
Ведомственные и частные дома обслуживаются соответствующими домоуправлениями (ЖЭК), эксплуатационными организациями газового хозяйства (по договорам с ними или владельцами домов).
Газификация частного сектора – сегодня норма жизни, хотя каких-то десять лет назад об этом многие могли только мечтать. Однако использование газа большим кругом потребителей вызывает ряд проблем, о которых следует знать заранее. Эти знания пригодятся вам при выборе жилья или покупке дорогостоящих газовых котлов и прочего оборудования, потребляющего голубое топливо.
Газовые вены – как циркулирует газ по системе?
Прежде, чем газ загорится голубым пламенем на вашей кухонной плите, он проходит сотни и тысячи километров по газопроводам. Самой главной артерией газотранспортной системы является газовая магистраль. Давление в таких магистралях очень большое – 11,8 МПа, и совершенно не подходит для частного потребления.
Голубое пламя газа на кухонной плите
Однако уже в газораспределительных станциях (ГРС) происходит снижение давления до 1,2 МПа. Кроме того, на станциях происходит дополнительная очистка газа, ему придается специфический запах, который ощутим человеческим обонянием. Без одоризации – так называется этот процесс – мы бы не ощущали наличие газа в воздухе при его утечке, поскольку сам по себе метан не имеет ни цвета, ни запаха. Для придания запаха зачастую используют этантиол – даже если в воздухе будет находиться одна часть этого вещества на несколько десятков миллионов частей воздуха, мы почувствуем его наличие.
Из газораспределительных станций путь газа пролегает к газорегуляторным пунктам (ГРП). Эти пункты фактически и являются точкой распределения голубого топлива между потребителями. На ГРП автоматическое оборудование контролирует давление и распознает потребность в его повышении или понижении. Также на газорегуляторных пунктах происходит еще один этап фильтрации газа, а специальные приборы регистрируют степень его загрязнения до и после очистки.
Низкое или среднее – какое давление лучше?
Раньше большинство жилых домов снабжались газопроводом низкого давления (0.003 МПа), поскольку магистраль со средним давлением (0. 3 МПа) требует более масштабных монтажных работ и закупки специального оборудования, которое снижает давление непосредственно на входе газа в трубы внутри дома.
Однако с ростом количества потребителей в газопроводе низкого давления топлива может попросту не хватать на всех – особенно это становится заметно зимой, когда большинство включает на полную мощность газовые котлы. В системе со средним давлением такая проблема практически исключена. Следует учитывать и высокие требования современных газовых котлов. При недостаточном давлении многие агрегаты в лучшем случае выдают меньшую мощность, чем указал производитель, а в худшем случае – отключаются до момента появления нужного давления в системе.
Современные газовые котлы
Приобретать дорогостоящие котлы потребителям низкого давления – все равно, что выбрасывать деньги на ветер, поскольку такая покупка себя совершенно не оправдает. Решать проблему с перебоями газа приходится самим потребителям. Как вариант, можно приобрести комбинированный твердотопливный котел, который можно загружать твердым топливом во время отсутствия или слишком низкого давления газа. На кухне же можно пользоваться баллоном со сжиженным газом, установив одну конфорку под такой тип топлива.
При повышенном давлении ситуация ничуть не лучше – если в домах не установлены распределительные аппараты, повышается риск возникновения аварийных ситуаций. Поскольку газ с низким давлением считается более безопасным, его использование предписано в общественных учреждениях, таких как школы, детсады, больницы, а также заводы и предприятия различного типа, где газ используют в целях отопления. Также газовые магистрали с низкими показателями прокладывают в небольшие населенные пункты.
Газовая магистраль в небольшом населенном пункте
В крупных городах с высоким социальным статусом прокладывают газопровод с высоким давлением. Решение об этом принимают, исходя не только из количества потребителей, но и из их финансовой возможности оплатить приобретение более дорогостоящего и мощного оборудования. По большому счету, потребители не выбирают, каким газопроводом пользоваться, разве что только при выборе места жительства.
Отличие газопроводов по типу прокладки

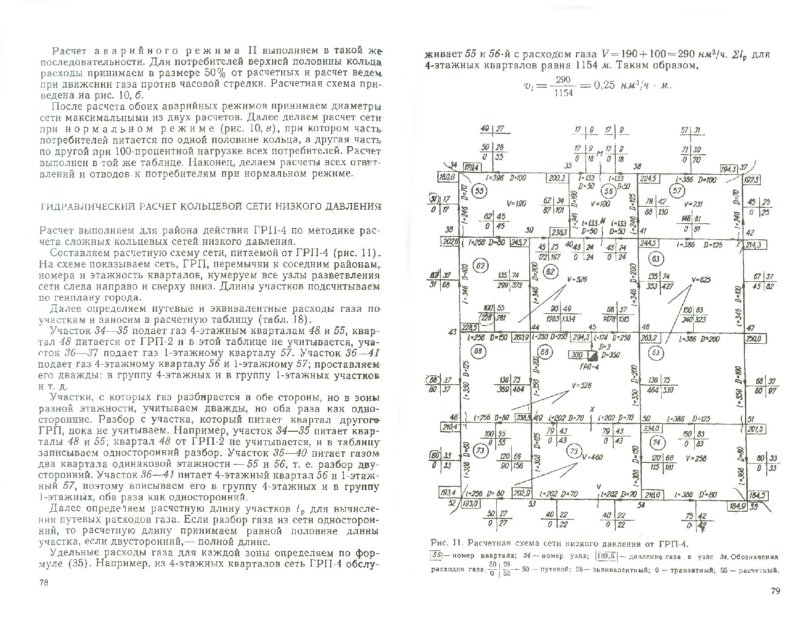

Газовая магистраль может быть проложена разными способами. Чаще всего сегодня используют кольцевой способ прокладки и тупиковый. В случае с тупиковой сетью газ поступает к пользователю только с одной стороны, тогда как в кольцевой магистрали газ поступает с двух сторон и движется дальше по типу замкнутого кольца.
Прокладка газопровода кольцевым способом
В тупиковой системе существует большой недостаток – когда газовые службы проводят ремонтные или профилактические работы, они вынуждены отключать от газа огромное количество потребителей. Если вы проживаете именно в такой зоне, то при выборе газового котла следует учесть наличие автоматического отключения оборудования при отсутствии давления, иначе агрегат будет работать вхолостую.
Ремонтные работы газовой службы
В кольцевой системе такого недостатка нет – газ поступает с двух сторон. Благодаря этому давление равномерно распределяется между всеми потребителями, тогда как в тупиковой системе чем дальше будет находиться дом от ГРП, тем меньше давление будет в трубе. Опять же, этот фактор следует учесть при покупке дома – чем дальше дом находится от газорегуляторного пункта, тем сильнее нивелируется качество газоснабжения.
Причины отключения газа – ремонт или профилактика?
Поломки в системе газоснабжения – явление довольно редкое. Чаще всего отключение газа происходит по той причине, что кому-то из потребителей понадобились услуги газовой службы по замене или переустановке газового оборудования. Только специалист может осуществлять подобные процедуры, и желательно, чтобы это был мастер с большим опытом подобных работ. Газовую трубу обесточивают в том случае, если необходима ее обрезка.
В частном секторе сделать это намного проще, чем в многоэтажном доме. Если частник может попросту закрыть кран, то житель многоэтажки сначала должен получить специальное разрешение от соответствующей инстанции.
Советоваться со специалистами следует и в случае необходимости установить или поменять тот или иной аппарат, который будет подключен к газовой магистрали. Как уже было отмечено выше, разное оборудование предназначено для разных состояний самого газа в сети. Именно по причине неосведомленности потребителей им приходится впоследствии переделывать целые проекты. Поэтому всегда сначала подбирайте оборудование, и только потом приступайте к составлению проекта. Пренебрегать давлением газа в системе нельзя ни в коем случае, иначе это может обернуться весьма плачевными ситуациями.
Проблема в следующем:
Квартира съемная, газовый кран там не работает, по крайней мере рукой не поворачивается.
Про шланг вообще молчу. Похож на армированный поливочный шланг. Ужас, короче.
Подскажите, возможно ли не перекрывая газ в магистрали перекинуть либо кран, либо шланг.
Возможно ли рукой удержать поток газа, а потом быстро навернуть кран? Может кто сталкивался?
С водой такое не пройдет! )))
Естественно, опасно, но звать газовщика не оч хочется. Руки вроде нормальные. ))
Я так подозреваю что это не есть хорошо, но все газовщики мною виденные так и делали — перекрывали трубу рукой и все.
Понятно что не есть хорошо.
Просто с газом уже работал, вот и спросил
Спасибо за рассказ про газовщиков!
2Likhalex Газовщик смажет кран или поменяет на новый.
Узнайте — скорее всего бесплатно
Номинал давления должен быть 130 мм водяного столба, обычно держат 200-220 мм вд.ст. -фигня.
Пальцем заткнуть естественно можно. При соблюдении осторожности (открытые окна, отсутствие огня, не вкл/выкл электроприборы, ) можно поменять кран. Свинтить кран, заткнуть мокрой тряпочкой, накрутить новый пробковый, через отверстие в пробке вытянуть тряпочку. Ну шланг потом, спокойно.
ОБЯЗАТЕЛЬНО ОБМЫЛИТЬ соединения, обнюхать несколько раз потом 🙂
То BV:
Бесплатно только аварийные работы (закрыть кран и опломбировать :-))
Обслуживание (т.е. смазка) — только после заключения договора на техобслуживание, мне это например выливается в 650 руб за год.
BV написал :
скорее всего бесплатно
приятнот знать что еще есть люди, которые думают, что в москве еще что есть бесплатное
смазка крана на трубе?
Это что у вас за кран такой? Фото можно?
У меня на трубе шаровый, типа водопроводного. ничего там не смазывается. шарик ходит по фторопластовым кольцам.
VladM написал :
мне это например выливается в 650 руб за год.
не кисло, однако.
вам наверное враги такой кран установили
Likhalex написал :
Подскажите, какое давелние в магистрали бытового газа?
до 0,005 МПа включительно
Хаскей написал :
приятнот знать что еще есть люди, которые думают, что в москве еще что есть бесплатное
Пару лет назад, при переносе трубы из подвала и кран заодно поменяли.
Кстати кран с защитой при пожаре. Бесплатно.
Хаскей написал :
смазка крана на трубе?
Это что у вас за кран такой?
Латунный пробковый кран. Притёртый конус. Смазывается газовой смазкой.
Alex_Penza написал :
Латунный пробковый кран. Притёртый конус.
Ну горгаз — монополист.
Посчитали вводной кран, кран на плиту, кран на АГВ, кран на колонку, «обслуживание» колонки, плиты и АГВ.
Мне надо было поменять газовый счетчик в связи с истечением межповерочного срока — вот и отыгрались, заставив подписать договор .
А теперь это законодательно прописано, спасибо нашим депутатам.
С одной стороны правильно, газ штука опасная, с другой стороны — по сусалам надо за излишний аппетит.
2Хаскей но ведь работают?
краны как краны. работаю по многу лет. что в них не так?
VladM написал :
Посчитали вводной кран, кран на плиту, кран на АГВ, кран на колонку, «обслуживание» колонки, плиты и АГВ.
а у вас частный дом.
VladM написал :
А теперь это законодательно прописано, спасибо нашим депутатам.
местные законы не могут быть выше федеральных. это регулируется ГК и жилищным кодексом.
владельцев московских квартир не заставляют заключать договора с Мосгазом на мифическое обслуживание. а так, конечно сладко бы им жилось.
газ опасная штука в концентрации 15-30% с воздухом в закрытом объеме и наличии искры. будет концентрация 50%, можно спокойно курить и ничего не произойдет, пока не уменьшится концентрация газа, тогда произойдет взрыв.
не замечали подтекающие газопроводы на открытом воздухе? и всем по барабану.
Газ среднего давления | Газовые счетчики и установка
Газовая служба среднего давления (MP)
Рабочее давление основано на давлении, при котором работает местная распределительная сеть, и обычно составляет: Среднее давление: (>75 мбар<=2 бар). Другие уровни давления: низкое давление: (0<=75 мбар), промежуточное давление: (>2бар<=7бар) и высокое давление: (>7бар).
- Счетчики газа среднего давления
- Газовые трубы
- Установка счетчика газа среднего давления
- ОПАСНОСТИ при установке расходомера среднего давления
- Расходы на подключение газа среднего давления
Счетчики газа среднего давления
Счетчики MP фактически являются теми же счетчиками, которые устанавливаются для низкого давления и основаны на их производительности, измеряемой в стандартных кубических метрах в час (SCMH). Счетчик U6 подает 6 м³/ч, U25 подает 25 м³/ч и так далее.
Разница в том, что счетчики MP необходимо адаптировать для управления повышенным давлением в магистрали. Это включает в себя регулятор, средство, с помощью которого контролируется давление в системе ниже по потоку. Регулятор MP работает с максимальным рабочим давлением (MOP) выше по потоку, превышающим 75 мбар, но не превышающим 2 бар, в то же время поддерживая контролируемое давление на выходе в заранее определенных пределах точности в условиях расхода и гарантируя, что давление на выходе поддерживается в допустимых пределах при отсутствии условия течения. Сюда могут входить встроенные предохранительные устройства, например отсекающие клапаны (когда они определяются как установка регулирования давления (PRI)).
Газопроводы
Газопроводы представляют собой трубы малого диаметра, обычно диаметром до 63 мм (2,48 дюйма), которые подключаются к магистралям низкого, среднего или среднего давления и подают газ в дома. коммерческие или промышленные здания. На конец подводящей трубы перед газовым счетчиком подсоединяется газовый регулятор для снижения давления газа для питания газовых приборов, установленных в помещениях. В случае среднего давления требуется индивидуальное решение, соответствующее желаемому давлению и ситуации на месте.
Установка счетчика газа среднего давления
Для установки счетчика среднего давления (MP) необходимо указать требуемое давление счетчика.
Для подачи газа среднего давления требуется старший инженер по счетчикам (SMT), прошедший специальное обучение. Источники среднего давления встречаются редко, поэтому не все инженеры обучены работе с ними. Для работы со средним давлением в соответствии с Национальной аккредитованной сертификационной схемой (ACS) для работы по измерению низкого и среднего давления требуются различные устройства контроля давления и дополнительные компетенции.
Примечание: В последнее время увеличилось использование газа среднего давления в жилых помещениях.
ОПАСНОСТИ при установке расходомера среднего давления
Корпуса расходомера: Расходомеры, питаемые от системы среднего давления, должны размещаться снаружи здания в накладной измерительной коробке; или специально построенный отсек. Счетчики не должны располагаться в помещениях или в углублениях счетчиков. Предлагаемое место установки счетчика и регулятора, а также конструкция любого специально построенного отсека должны быть согласованы с газотранспортной компанией (ГТК) на начальном этапе проектирования.
Близость к зданиям – необходимо учитывать
Установки среднего давления имеют связанные с ними опасные зоны. Все электрооборудование и строительные проемы должны находиться за пределами опасной зоны.
Для бытовых установок зона опасности мала. Должна соблюдаться дистанция 1 м от электрооборудования и отверстий в здании.
Для коммерческих установок среднего давления счетчик должен располагаться на расстоянии не менее 3 метров от ближайшей собственности или источника воспламенения. Также должен быть постоянный доступ для будущего технического обслуживания или любых возможных аварийных работ, включая специальное парковочное место, выделенное для ремонтной машины.
Расходы на подключение газа среднего давления
Стоимость подключения для всех давлений зависит от продолжительности службы, требований к нагрузке ( Пиковый расход ) от того, идет ли подключение к низкого давления, среднего давления или промежуточного Трубопровод давления и классификация дорог. При расчете платы продолжительность услуги будет основываться на расстоянии от ближайшего подходящего распределительного трубопровода 9.0044 в положение счетчика.
Примечание*
Оценка рисков – Система подачи газа среднего давления (MP) – Если недвижимость снабжается через систему MP и обнаруживается, что она была «застроена», т.е. регулятора расположены внутри здания, установка должна быть классифицирована как «подверженная риску» («AR») в соответствии с процедурой, подробно описанной в действующем GIUSP (TB 001(1)). Это связано с повышенным риском, связанным с повышенным давлением газа
Пожалуйста, поделитесь
ПредыдущаяПредыдущаяУмные счетчики газа, факты
СледующаяГАЗОВЫЙ СЧЕТЧИК U160 Следующая
ЗАПРОСИТЕ ОБРАТНЫЙ ПЕРЕЗВОНОК
ДЛЯ БЕСПЛАТНОЙ ЦЕНЫ
газинформ.распределение
Газ Распределение есть поставка газа в дома и промышленность через сети и коммуникации в основном расположенные под дорожными тропинками и травяными обочинами.
Газ Сеть
Газопроводы в Соединенном Королевстве делятся на следующие типы:
1. Магистрали промежуточного давления, работающие от 2 до 7 бар и построенные из стальной или полиэтиленовой трубы.
2. Сеть среднего давления, работающая от 75 мбар до 2 бар и сконструированная из любой стали. трубы из полиэтилена, чугуна или ковкого чугуна.
3. Магистрали низкого давления, работающие при давлении приблизительно 30 мбар и выше
75 мбар и изготовлены из полиэтилена, чугуна или трубы из ковкого чугуна.
Газовые услуги
Газовые коммуникации представляют собой трубы меньшего диаметра, обычно до 63 мм в диаметре. подключаются к магистралям низкого, среднего или среднего давления и принимают газ в дома. коммерческие или промышленные здания. Регулятор газовой службы подключается к концу сервисной трубы перед газовым счетчиком для уменьшения давление газа, обычно до 21 мбар, для подачи газовых приборов, установленных в помещении.
Прокладка магистральных газопроводов и коммуникаций на автомобильных дорогах
Прокладка магистральных газопроводов и коммуникаций на дорогах и пешеходных дорожках регулируется законодательством
Правила под названием «Новые дороги и уличные работы». Акт (НУРСВА). Компании, прокладывающие магистрали на дорогах общего пользования, должны отдавать
уведомить местные органы власти о своем намерении провести раскопки на дороге или
пешеходная дорожка. Они также должны предоставить оценки продолжительности строительства.
проект собирается завершить. Когда проекты превышают расчетные
время завершения, местные органы власти могут взимать штрафы с
компании-нарушители.
Это известно как Раздел 74.
Замена газопровода
В Соединенном Королевстве имеется около 275 000 км газопроводов.
Приблизительно 115 000 км изготовлены из чугуна или ковкого чугуна.
назад 40 лет и в некоторых случаях
им более 100 лет. Здоровье
и Safety Executive объявили в сентябре 2001 г., что Transco должна
заменить 91 000 км системы электроснабжения из чугуна и ковкого чугуна в течение
30-летний период. Замена газовой магистрали в таком масштабе потребует больше людей
с техническими навыками планирования и
строительство. Работники предприятий, прокладывающих магистральные газопроводы и услуги, обязаны
должным образом обучены и достигли
соответствующая квалификация по эксплуатации газовых сетей (GNO) по мере необходимости
по газу и воде
Промышленный национальный совет по обучению (GWINTO).
Газ на новом жилые дома
Газопроводы и коммуникации на новых жилых домах должны иметь такие размеры, чтобы они
может подавать газ в дома при давлении около 25 мбар в
объемы, необходимые для снабжения всех газовых приборов, установленных в доме.
При проектировании магистральных газопроводов и коммуникаций используется система под названием «Сеть».
Анализ. Многие газовые магистрали и коммуникации проложены в новом жилье
объекты принадлежат лицензированным транспортировщикам газа и обслуживаются ими.
чем Транско. Лицензированные транспортировщики газа должны продемонстрировать через свои
Безопасный случай, что их
газовые сети соответствуют назначению и санитарным нормам. и исполнительный газ безопасности
Безопасность (Регламент управления). Лицензированные транспортировщики газа должны обеспечить
что организации, привлекаемые к прокладке магистральных газопроводов и обслуживанию, обязуются
работа по отраслевым стандартам
до того, как сети и услуги будут приняты в их собственность.
Схема регистрации газовой промышленности (GIRS) гарантирует, что компании,
Газопровод и сервисные работы грамотные. Схема ГИРС работает
Ллойдс
Регистр. Список компаний, известных как поставщики коммунальной инфраструктуры
(UIP), которые аккредитованы для прокладки магистральных газопроводов и услуг, можно найти
на Ллойдс
Зарегистрируйтесь на сайте
Нужен газ сервисное подключение
Владельцы домов, за исключением тех, кто находится на новых строительных площадках, должны связаться со своим отделом газовой службы. Поставщик или транспортер газа, в большинстве случаев национальный Сеть Transco, если им нужна газовая служба, подключенная к их домам. Условия лицензии газотранспортеров (GT) обязывают GT выполнять подключения к любому имуществу, которое находится в пределах 23 метров от газовой магистрали и потребляет менее 2 196 000 кВт в год. GT должен обеспечивать подключение к газовая магистраль и первые 10 метров трубопровода, расположенные за пределами домовладельцев помещение бесплатно. Полную информацию о том, как подключиться, можно получить обратившись в Управление рынка газа и электроэнергии ofgem.
Газохранилище
Потребность в газе для дома и промышленности меняется в течение дня и составляет
обычно на пике во время вечернего чая. Это изменение потребности в газе
называется суточным колебанием. Газ хранится в газгольдерах в периоды низкого спроса
использовать при увеличении потребности в газе. Газгольдеры низкого давления были
построены до 1950-х годов, а некоторые были построены еще в
конец 19 века. Газгольдеры, как правило, водонепроницаемого типа.
структура газгольдера перемещается вверх и вниз в резервуаре с водой, как
телескоп с водой, образующей уплотнения между каждой секцией
держатель. Каждая секция газгольдера называется подъемником. Это также
небольшое количество безводных газгольдеров
где поршень движется внутри стального цилиндра с газом, хранящимся ниже
поршень. Газ хранится в газгольдерах при низком давлении примерно
15 мбар и должен быть подан из держателя в газораспределение
система. Для многих новых газгольдеров низкого давления не строилось.
годы. Существующие держатели должны быть проверены
и поддерживается для обеспечения их правильной работы. Они
будут снесены, когда они достигнут
конец их экономической жизни.
Редукционные станции
Система газораспределения среднего и среднего давления
подается от газотранспортной системы высокого давления через напорный
редукционные станции. Станции снижения давления, обычно называемые газовыми регуляторами.
снизить давление газа в магистралях промежуточного и среднего давления
в систему распределения низкого давления. Станции снижения давления
предназначены для обеспечения того, чтобы давление в магистральном газопроводе или газоснабжении
труба не превышает максимальное расчетное давление. Станции снижения давления
также должны быть спроектированы таким образом, чтобы газ
поставка будет невозможна только в исключительных обстоятельствах. Если давление в
система газораспределения выходит из строя, это может привести к опасной
ситуации, возникающей, если подача ко всем газовым приборам не перекрыта
до того, как газ будет возвращен в поток. Газопроводы, услуги и давление
все оборудование управления построено на
высокие стандарты, которые
был разработан экспертами в Великобритании
газовой промышленности на протяжении многих лет.
Газопроводы среднего давления из ВЧШГ, не принадлежащие крупным газораспределительным сетям
ОС 438/4
Авторский отдел/раздел: Отдел услуг, транспорта и безопасности
Номер версии: 2
Целевая аудитория: Сотрудники FOD, HID Specialized Industries Отдел газа и трубопроводов
Назначение
В настоящем ОП изложены предпосылки и риски, связанные с газовыми трубами среднего давления (75 мбар – 2 бар) из ВЧШГ (MPDI), которые могут находиться в помещениях и сетях, не принадлежащих магистральным газораспределительным сетям. Он консультирует инспекторов о действиях, которые следует предпринять, и источниках технической поддержки. Прилагаемый Информационный документ может быть предоставлен заинтересованным лицам и доведен до сведения работодателей и владельцев площадок, где эти трубы находятся или могут быть найдены. Настоящий ОП был пересмотрен с учетом основных структурных изменений в газовой отрасли в июле 2005 г.
Фон
Железные газораспределительные магистрали имеют известную историю отказов. Магистральные сети из чугуна могут неожиданно выйти из строя из-за разрушения, если они подвергаются чрезмерной нагрузке, например, интенсивному движению транспорта или движениям грунта. Трубы из ковкого чугуна, которые были представлены в 1970-х годах в ответ на проблемы с чугуном, обладают большей прочностью и гибкостью, но позже было обнаружено, что они непредсказуемо выходят из строя из-за коррозии. Когда это происходит, существует риск того, что газ проникнет в соседние помещения и воспламенится. Объекты, расположенные на расстоянии более 30 метров от сети, не считаются подверженными риску.
Ковкий и чугун больше не используется. Все магистрали низкого и среднего давления теперь изготавливаются из полиэтилена или стали.
Газовые трубы из ковкого чугуна среднего давления (MPDI) могли использоваться в сетях по всей Великобритании, которые не эксплуатировались основными газораспределительными сетями. Варианты использования различаются, но более вероятно, что его можно будет найти там, где потребление газа выше или где имеется более разветвленная газовая сеть, например, больничные котельные, промышленные процессы, работающие на газе, или там, где есть несколько источников газа для отдельных помещений. Риски возникают из-за заглубленной трубы, где коррозия может происходить незаметно.
До июля 1995 года Transco управляла большей частью государственной газовой сети. Однако они продали 4 из своих восьми газораспределительных сетей, и в настоящее время в стране существует пять крупных газораспределительных сетей. С конца 1970-х годов был разработан ряд моделей, в которых приоритет отдается замене железных газовых труб. Однако в 2002 году HSE и газовая промышленность признали, что газопровод среднего давления из ковкого чугуна (MPDI) в пределах 30 метров от зданий представляет высокий риск. Таким образом, НИУ ВШЭ направила Transco Уведомление об улучшении, которое ускорило программу замены MPDI. Все известные газораспределительные магистрали MPDI в сетях, эксплуатируемых основными газораспределительными сетями Великобритании, были выведены из эксплуатации к середине 2003 г.
Однако на некоторых объектах газ может транспортироваться по площадке по подземным трубам MPDI, которые не принадлежали Transco и теперь не принадлежат новым операторам. В 2002 г. компания Transco определила конкретные участки, на которых, как они подозревали, присутствовал MPDI, а также общие типы участков, на которых могут находиться такие трубы. Однако они признали, что их записи могут быть неполными.
Типы выявленных объектов варьировались от крупных промышленных комплексов со значительным потреблением газа до больниц, университетов, помещений министерства обороны и тюрем. Некоторые местные органы власти могут владеть сетями, снабжающими их собственный жилой фонд.
Проблемы демаркации FOD/HID не являются однозначными, поэтому в 2002 году был создан совместный проект для решения этой проблемы. НИУ ВШЭ отправила письма на сайты, указанные Transco; многие из этих сайтов сообщили, что у них нет MPDI. Пресс-релиз в торговой и технической прессе освещал эту проблему, и были установлены центральные контакты с местными органами власти, здравоохранением и государственным сектором. Эта работа выявила еще 16 сайтов с MPDI и несколько сайтов с MPCI. Все сайты с MPDI были проверены, чтобы убедиться, что были приняты соответствующие меры.
Тем не менее, инспекторы могут узнать о других сайтах, которые потенциально содержат MPDI, или могут получить запросы по этому поводу. В прилагаемом информационном документе изложены основные факты и рекомендации для дальнейших действий. Эти объекты, как правило, получают газ из сети общего пользования в счетчике на границе участка, а затем распределяют его по подземным трубопроводам в здания на участке, где он используется. Занимающие/владельцы участка должны установить рабочее давление и материалы, из которых изготовлены газовые трубы, и оценить риски, особенно в случае подозрения на железные трубы. Возможно, им понадобится компетентный совет. При обнаружении труб MPDI в пределах 30 м от зданий следует согласовать краткосрочную программу замены. Следует также учитывать риски, связанные с другими трубами из ковкого или чугунного литья (особенно MPCI).
Политика правоприменения
Фактический риск
Фактический риск от трубопровода MPDI для людей, находящихся в зданиях в пределах 30 метров, заключается в возможных множественных серьезных травмах (если только здание не занято) в результате воспламенения утечки газа в здании.
Эталон
Стандарт эталона заключается в том, что трубопровод MPDI выведен из эксплуатации. Если его заменить трубопроводом из более подходящего материала, например, полиэтилена или стали, то исход утечки газа будет таким же, но вероятность этого уже невелика. Стандарт хорошо понят и согласован в промышленности и с HSE, а также подтвержден исследованиями; поэтому он установлен.
Разрыв риска
Разрыв риска значителен для нескольких жертв. Обстоятельства, при которых существует риск только одного несчастного случая, маловероятны.
Ожидание первоначального применения (IEE)
Первоначальным ожиданием применения является Уведомление об улучшении, когда можно ожидать несколько жертв; если в редких случаях потенциально может быть только один несчастный случай, IEE – это буква.
Факторы ответственного лица
Обязанности могут быть осведомлены о предыдущих рекомендациях через пресс-релиз или центральные контакты, упомянутые выше.
Стратегические факторы
Уязвимые группы могут подвергаться риску в таких зданиях, как больницы.
Ожидается соответствие принудительным мерам, принятым в отношении Transco и других, для обеспечения своевременных действий. Поэтому ожидается уведомление об улучшении. Отсутствие формального правоприменения окажет негативное влияние на этих держателей обязанностей.
Техническая поддержка
За технической консультацией, например, в поддержку правоприменительных мер, можно обратиться в HID Gas & Pipelines Unit.
Информационный документ по охране труда и технике безопасности
Газовые трубы среднего давления из ковкого чугуна
Введение
Этот документ содержит руководство по управлению рисками, связанными с газовыми трубами среднего давления из ковкого чугуна (MPDI) (давление = 75 мбар – 2 бар). Руководство считается хорошей практикой, но не является обязательным. Вы можете найти ее полезной при принятии решения о том, что делать, чтобы соблюдать закон. Однако руководство может быть применимо не во всех обстоятельствах, и любые вопросы следует направлять в соответствующий правоохранительный орган.
Газ подается в дома, на фабрики и другие объекты через общественную газовую сеть, которая в большинстве случаев принадлежит и управляется одной из пяти крупных газораспределительных компаний или более мелких независимых газотранспортных компаний. Эта сеть подает газ до первичного счетчика. [Первичный счетчик – это первый счетчик газа в помещении]. После первичного счетчика на некоторых более крупных участках может быть сеть газопроводов, подающих газ к различным зданиям или процессам. В некоторых случаях этот трубопровод может быть очень коротким, например, прямым к котлу, или может быть протяженным, питающим ряд помещений и приборов.
Эта сеть не принадлежит и не управляется ни одной из газовых компаний, ответственность за нее несет владелец участка.
Юридические требования
Положения об управлении охраной труда и техникой безопасности на рабочем месте 1999 г. требуют от работодателей проведения надлежащей и достаточной оценки рисков своей деятельности. Они обязаны оценивать риски своей газовой сети для сотрудников и представителей общественности.
Закон об охране здоровья и безопасности на рабочем месте и т. д. 1974 года требует от работодателей и лиц, контролирующих помещения, контролировать риски для своих сотрудников и других лиц, насколько это практически возможно.
Некоторые помещения (например, жилые помещения, коммерческие помещения, больницы, университеты и т. д.) подпадают под действие Правил газовой безопасности (установка и использование) 1998 г. (GSIUR), которые применяются к трубопроводам после первого аварийного регулирующего клапана (первого, доступного для пользователей газа). ) на сайте. Одним из требований настоящих Правил является поддержание работодателем трубопроводов газовых установок в безопасном состоянии.
Правила безопасности трубопроводов 1996 г. распространяются на трубопровод перед аварийным регулирующим клапаном, а также налагают обязанности по обслуживанию газопровода. В них были внесены поправки Положениями о безопасности трубопроводов (поправками) 2003 г. (которые вступили в силу в ноябре 2003 г.), специально касающимися железных газовых труб. Они позволяют ответственным лицам подготовить программу вывода из эксплуатации железных труб, которая, если она подходит и достаточна, должна быть одобрена HSE. HSE также может подготовить и утвердить такую программу, если оператор ее не подготовил.
Кроме того, в соответствии с Положением о газовой безопасности (управление) 1996 г. [GSMR] ответственные лица могут быть обязаны подготовить обоснование безопасности, которое должно быть принято HSE. Это зависит от того, является ли трубопровод «сетью» в соответствии с определением GSMR. Например, трубы после аварийного регулирующего клапана не являются частью такой сети. HSE может дать совет по применению GSMR. Мероприятия по обслуживанию газовых труб станут частью обоснования безопасности.
Опасности
У железных газопроводов есть известная история отказов, и выбросы газа, связанные с этими отказами, могут затронуть помещения в пределах 30 метров. Это может привести к серьезным пожарам и взрывам. За прошедшие годы между НИУ ВШЭ и основными газораспределительными сетями был заключен ряд соглашений, предусматривающих приоритетное удаление и замену этих магистралей. Это было формализовано, и в 2002 году НИУ ВШЭ опубликовала политику правоприменения по замене железных газопроводов в пределах 30 м от помещений, которая требовала вывода из эксплуатации подверженных риску магистралей в течение 30 лет. [Политика исполнительной власти по охране труда и технике безопасности в отношении замены железных газопроводов].
Труба из ковкого чугунабыла представлена в начале 1970-х годов для замены чугуна. Он поставлялся диаметром от 4 дюймов (100 мм) и выше; соединения имеют конструкцию с резьбовым соединением. Поверхность материала имеет слегка неровный вид и обычно покрыта светло-черной дегтярной эмалью. Из-за материала прочности ковкого чугуна по сравнению с чугуном он был произведен с меньшей толщиной стенки, чем чугун.Однако этот материал может подвергаться коррозии под землей по всей толщине стенки в течение 12 лет после установки.Поскольку подземные условия неоднородны, его трудно предсказать состояние таких магистралей в любом конкретном месте. Когда ковкий чугун подвергается коррозии, он образует пробку из коррозионного материала, которая может быть смещена естественным движением грунта и внутренним давлением. Было обнаружено, что такие отказы приводят к выделению значительного количества газа в системах, работающих под давлением выше 75 мбар, при таких авариях газ может уйти под землю и в помещения на расстояние до 30 метров.
Из-за особого риска, связанного с магистралью MPDI, HSE потребовала, чтобы основные газораспределительные сети вывели из эксплуатации все магистральные газопроводы MPDI в Великобритании к середине 2003 года.
Сети, содержащие трубы MPDI, могут быть найдены там, где отдельные здания (которые будут включать отдельный корпус счетчика/регулятора) на одном и том же участке имеют газоснабжение. Они не должны находиться внутри зданий. Большинство этих сетей были установлены в конце 1960-х и 1970-х годах, и ни одна из них не была установлена после 1989 года.
Чугунные трубы используются для транспортировки газа с начала 19 века.00-х. Он имеет шероховатую поверхность и поставляется диаметром от 2 дюймов и выше. Этот материал имеет очень низкую прочность на растяжение и может разрушаться из-за нарушенных условий грунта или из-за движения грунта. Он может подвергаться графитовой и трещинной коррозии, которая может ослабить трубу и привести к авариям, при которых газ может уйти под землю и проникнуть в помещения на расстояние до 30 м.
Действие
Управление по охране труда и технике безопасности (HSE) объявило в 2002 году об инициативе по выявлению и снижению рисков, связанных с газовыми сетями, не эксплуатируемыми крупными газораспределительными компаниями, и, в частности, рисков, связанных с сетями, содержащими MPDI. Владельцы газопроводов должны проверить рабочее давление и материалы конструкции своих труб и оценить риски. В частности, важно определить, есть ли чугунные или ковкие чугунные магистрали в пределах 30 метров от зданий.
При обнаружении риск следует уменьшить или взять под контроль. Это может означать замену всей сети или ее частей или другие меры, снижающие или контролирующие риск на основе результатов оценки.
ТрубыMPDI имеют более высокий риск и, как правило, должны быть заменены как можно скорее. Эти временные рамки будут зависеть от ряда факторов, но могут включать такие вопросы, как протяженность и сложность сети, логистические трудности, связанные с планированием и организацией работы, наличие контрактной рабочей силы, наличие труб и так далее.
Дальнейшее руководство
Владельцы площадок могут не иметь полных записей о своей газовой установке, и может потребоваться экспертная помощь для определения материалов в сети и связанных с ними рисков. Такие организации, как Институт инженеров-газовиков и менеджеров, ведут реестры консультантов и компаний, компетентных для выполнения газовых работ.
Объем работы, необходимый для установления того, какие материалы присутствуют в подземной части сети, должен быть пропорционален возникающим рискам. Риски наиболее высоки для сетей, работающих при давлении выше 75 мбар в пределах 30 м от собственности. Поэтому первоначальные исследования должны быть сосредоточены на этой части сети. Если записи отсутствуют или недостаточны, необходимо провести оценку материалов.
При оценке может использоваться любая существующая местная информация, такая как дата постройки зданий, дата установки котлов и размеры трубопроводов. Например, если известна дата прокладки сети, это может дать некоторое представление о вероятности присутствия определенных материалов:
- Чугун обычно прокладывали в сетях диаметром 2 дюйма и выше примерно до 1970-х годов.
- Ковкий чугун был уложен между концом 1960-х и концом 19-го века.80-х годов диаметром 4 дюйма (100 мм) и выше.
Осмотр материала на месте подключения счетчика также может дать ключ к пониманию типа присутствующего материала.
После осмотра сетей, работающих при давлении выше 75 мбар, можно провести проверку сетей с более низким давлением.
Внешний вид поверхности, тип покрытия и тип соединения могут помочь определить тип используемого материала. Например, если труба не покрыта более чем в одном месте, а материал и размер установлены одинаковыми в каждом месте, разумно предположить, что это будет материал между непокрытыми местами. Следовательно, нет необходимости исследовать каждый дюйм материала, но потребуется больше работы, если неопределенность выше.
Другие материалы, такие как сталь, полиэтилен и медь, использовались в газовых сетях. Режимы отказа этих других материалов не представляют такого же риска, как литой и ковкий чугун. Таким образом, возможна общая оценка таких сетей. Следует вести записи о материальных отказах, а система управления безопасностью ответственного лица должна выявлять проблемные области, которые впоследствии возникают.
Работа под давлением – ниже 7 бар
Мы можем предоставить услуги по перекрытию потока как для плановых, так и для аварийных операций, охватывая широкий диапазон давлений, материалов и диаметров. Мы также можем посоветовать наиболее подходящую технику для требований клиентов.
Возможности PMC по перекрытию потока при давлении ниже 7 бар включают следующее:
- Мешок низкого давления для металлических и полиэтиленовых сетей, обычно до 75 мбар, полиэтилен диаметром 630 мм и металл 36 дюймов.
- Перекрытие потока среднего давления с помощью Shortstop 60 на металлических магистралях.
- MDPE Выдавливание полиэтилена диаметром до 500 мм как для низкого, так и для среднего давления.
- PE100 Выдавливание операций на Durapipe и Profuse.
- ПЭВП (7 бар) для операций отжима от 180 мм до 315 мм.
- Металлическая заглушка потока до 7 бар и диаметром 48 дюймов с использованием ShortStopp II, TDW 1220, складной заглушки Ipsco большого диаметра.
- PE Пробка для среднего давления, диаметр 250–355 мм.
Некоторые из наших инновационных методов остановки потока предлагают дополнительные преимущества для клиентов, такие как:
- уменьшенные размеры земляных работ, что снижает количество вынутого грунта и отходов;
- уменьшено количество необходимой обратной засыпки;
- меньше площади земляных работ, что сводит к минимуму влияние любых ограничений рабочего пространства, таких как уличные работы, и обеспечивает более безопасные условия труда для операторов, работающих на неглубоких земляных работах.
PMC обучила инспекторов P11, которые теперь используют портативный лазерный 3D-сканер для проверки трубопроводов.
Лазерный 3D-сканер обеспечивает повышенную точность и более быстрое выполнение проверок по сравнению с традиционным методом.
Типичная общая проверка коррозии может быть сокращена с 1 часа примерно до 5 минут.
Преимущества использования
- Сокращение количества ремонтов благодаря точности данных
- Сокращение рабочей силы на площадке
- Более быстрое восстановление условий эксплуатации трубопровода.
- Точный и быстрый сбор данных об активах
Использование
- Коррозия трубопровода или механические дефекты
- Комплексные формы
- Скорость в области
Наш клиент говорит: 9000
Наш клиент говорит: 9000
Наш клиент говорит: . Сканер для инспекции P11 — это фантастический комплект, предоставляющий очень подробные отчеты в режиме реального времени, при этом сокращающий время пребывания на объекте, общие затраты и потенциальный риск для объекта, что в конечном итоге позволяет своевременно ремонтировать трубопровод. Я буду продолжать использовать этот комплект для любых будущих проверок трубопроводов Cadent Gas East Midland». ЧВК управляет парком вертолетов вместе с командой пилотов для планирования и доставки графика съемок. Трубопроводы патрулируются на скорости 185 км/ч и на высоте 500 футов. В 2016 году наша команда обнаружила более 600 потенциальных угроз для конвейера. PMC проводит работы по остановке потока как на металлических, так и на полиэтиленовых трубах. Мы проводим следующие операции по снятию мешков: Снятие мешков под низким давлением от 3 до 12 дюймов с использованием оборудования Wask 312 — включает в себя просверливание и ввод в основной мешок, а также установку сдутого мешка. Затем его надувают, чтобы остановить поток. Мешок низкого давления от 14 до 48 дюймов с использованием оборудования ALH. Мешок среднего давления с использованием запорного оборудования IRIS — предназначен для плановых операций по остановке потока на чугунных, ковких чугунных и стальных трубопроводах с диаметром труб от 14 дюймов до 48 дюймов включительно. При необходимости можно установить байпасы. С помощью наших высококвалифицированных и опытных технических специалистов мы можем предложить широкий спектр сквозных механических услуг, включая болтовое соединение и фланцевое соединение для различных номиналов давления и диаметров. Наши технические специалисты оснащены новейшим оборудованием для затяжки и разведения фланцев в соответствии с вашими потребностями. В соответствующих случаях выдается сертификат. PMC использует инновационную технику для остановки мешка и вставки камеры в металлическую магистраль низкого давления в сочетании со стандартным мешком для остановки потока. Преимущества использования включают: Загрузите пример использования связки и болта здесь. Мы можем предоставить услуги по остановке потока как для плановых, так и для аварийных операций, охватывая широкий диапазон давлений, материалов и диаметров. Мы также можем посоветовать наиболее подходящую технику для требований клиентов. Возможности PMC по остановке потока ниже 7 бар включают следующее; Мешок низкого давления как для металлических, так и для полиэтиленовых сетей, обычно до 75 мбар, диаметр 630 мм из полиэтилена и 36 дюймов из металла. Мешок среднего давления с использованием запорного оборудования IRIS — предназначен для плановых операций по остановке потока на чугунных, ковких чугунных и стальных трубопроводах с диаметром труб от 14 дюймов до 48 дюймов включительно. Перекрытие потока среднего давления с помощью Shortstop 60 на металлических магистралях. MDPE Отжимные операции до 500 мм PE как для низкого, так и для среднего давления. PE100 Выдавить операции на Durapipe и Profuse. ПЭВП (7 бар), операции отжима от 180 мм до 315 мм. Metallic Flow Stopping до 7 бар и диаметром 48 дюймов, с использованием ShortStopp II, TDW 1220, складной пробки Ipsco большого диаметра. PE Пробка с короткой заглушкой TDW II для среднего давления, диаметр 250–355 мм. Некоторые из наших инновационных методов остановки потока предлагают дополнительные преимущества для клиентов, такие как; уменьшенные размеры котлованов, тем самым уменьшая количество вынутого грунта и отходов, меньший объем требуемой обратной засыпки, меньшая занимаемая площадь земляных работ, что сводит к минимуму влияние любых ограничений рабочего пространства, таких как уличные работы, и более безопасные условия труда для рабочих, работающих на неглубоких земляных работах. Для любого соединения, подлежащего сварке, каждая установка сварки должна иметь конструкцию, угол скоса и зазор маршрута, а также поверхность маршрута/посадочную кромку. Перед процессом подготовки конца мы проверяем трубу на наличие расслоений, несплошностей и проводим магнитопорошковую дефектоскопию (MPI), чтобы убедиться, что материал хорошего качества. Мы следуем процедурам сварки, которые определяют угол скоса, зазор в корне и поверхность притупления (посадочная кромка). Теперь можно начинать процесс конечной подготовки. PMC использует полный набор методов неразрушающего контроля для проверки целостности трубы. К ним относятся магнитопорошковый контроль, проникновение красителя, рентгеновское излучение и фазированная решетка. Мы можем предоставить ряд услуг по работе с полиэтиленовыми трубами, включая полиэтилен высокой плотности (HDPE), работающий при давлении до 7 бар. У нас в наличии широкий ассортимент полиэтиленовых фитингов, которые удовлетворят ваши потребности. PMC предлагает услуги по испытаниям пневматическим и гидростатическим давлением. Мы проводим испытания полиэтиленовых и металлических трубопроводов давлением до 7 бар и диаметром 630 мм. От подачи воды до сушки трубопровода мы предлагаем комплексные услуги. Теперь у нас есть датчики, которые можно контролировать удаленно через приложение. PMC предоставляет комплексные услуги по перекрытию потока для плановых и аварийных операций при различных давлениях, диаметрах и материалах трубопроводов. К ним относятся: Мы используем различные методы заглушки, такие как: Мы производим одно-, двух- и четырехпозиционные заглушки, которые можно использовать с байпасами. Иногда можно использовать раздвоенные заглушки, которые уменьшают количество тройников и отверстий под давлением, необходимых без прерывания потока. Мы предлагаем услуги по отжиму до 7 бар и 500 мм. У нас есть возможность проводить отжим на трубах различного диаметра и давления, и мы располагаем следующим оборудованием: Гидравлический отжим SOU250 для 180 – 250 мм; Гидравлический отжимной блок SOU400 250–400 мм; и Гидравлический отжимной блок SOU500 315–500 мм В соответствии с указанной конструкцией мы можем подобрать размеры от 3/4 дюйма до размера, который требуется заказчику. Мы используем различные методы в зависимости от типа трубы, включая любые переходные фитинги. Мы также можем установить фитинги «врезка» и «врезка». У нас есть широкий выбор оборудования для выполнения операций бурения под давлением с верхним или боковым отводом от 1 до 48 дюймов. Это могут быть отводные патрубки разных размеров, запорные операции до 100 бар, точки давления и многое другое. Работая в партнерстве с GPS, мы теперь предлагаем универсальные седла и вакуумные седла до 800 мм. Их можно использовать при давлении до 7 бар на трубах из MDPE и HDPE. Теперь мы предлагаем более широкий диапазон размеров отводов от 80 мм до 250 мм. PMC аккредитована в соответствии с EUSR для прокладки труб большого диаметра небольшой длины до 800 мм. Это касается как аварийных, так и плановых работ. У нас есть инвентарь и оборудование для экстренного использования. Благодаря нашему разнообразному набору навыков мы можем предложить различные типы визуальных обследований, начиная от сбора данных об объектах, категоризации трубопроводов и состояния объектов (например, VS02), осмотра клапанов и исследовательской работы. Все опросы адаптированы к требованиям клиентов и предоставляют ценную информацию владельцу активов. Мы проводим полный цикл обслуживания, сообщая о любых дефектах и устраняя все возникшие дефекты в течение 28 дней. Это включает в себя измерение глубины, чтобы обеспечить правильное покрытие трубопровода по глубине. Столбы, которые мы устанавливаем, включают столбы воздушной разметки (AMP), столбы M4 и столбы катодной защиты (CP). Имеем возможность выполнять ремонт КП. Информационный бюллетень: Гидростатические испытания под давлением Испытания под давлением используются операторами трубопроводов как средство определения целостности трубопровода сразу после строительства и перед вводом трубопровода в эксплуатацию, а также в течение всего срока эксплуатации трубопровода. Испытание под давлением после строительства проверяет соответствие материалов трубопровода и методов строительства. Правила управления целостностью требуют, чтобы операторы трубопроводов периодически проводили оценку целостности определенных трубопроводов. Испытания под давлением являются одним из приемлемых методов проведения этих оценок. Испытание под давлением для оценки целостности предназначено для определения того, обладает ли трубопровод опасной жидкости или газа достаточной прочностью (целостностью) для предотвращения утечек или разрывов при нормальной эксплуатации и аварийных условиях. При испытании под давлением испытательная среда (газ или жидкость) внутри трубопровода с помощью насосов или компрессоров подвергается давлению, превышающему нормальное рабочее давление трубопровода. Это испытательное давление поддерживается в течение нескольких часов, чтобы убедиться в отсутствии утечек в трубопроводе. Любое указание на утечку требует выявления и устранения утечки. Затем в трубопроводе вновь создается давление, и испытание повторяется. Эксплуатационная целостность монтажных сварных швов и самой трубы обеспечивается при успешном завершении испытания давлением. Гидростатические испытания давлением обычно используются для послестроительных испытаний трубопроводов опасных жидкостей и газопроводов с более высокими нагрузками (> 30% SMYS). Гидростатические испытания также широко используются для периодической оценки целостности трубопроводов для транспортировки опасных жидкостей и газов (особенно, когда использование встроенных инструментов для проверки невозможно). Углеводородные продукты вытесняются из испытуемой секции или секций и заменяются водой, чтобы свести к минимуму ущерб окружающей среде, который может возникнуть в результате утечек или разрывов. По ряду причин, включая перебои в обслуживании и другие факторы воздействия на систему, гидростатические испытания могут быть невозможны для всех трубопроводов. Когда ни встроенные инструменты проверки, ни гидростатические испытания невозможны, операторы обычно проводят оценку целостности, используя процесс, называемый «прямой оценкой». Если трубопровод успешно проходит испытание гидростатическим давлением, можно считать, что в испытанном трубопроводе отсутствуют опасные дефекты. Это особенно важно при работе с участками труб, изготовленными до 1970 г. с применением низкочастотной электросварки сопротивлением (НЭСВ) и сварки внахлестку (ЛС) продольного шва. Опыт показал, что в некоторых случаях некоторые сварные швы в этих типах труб могут быть подвержены разрушению. Требования и ограничения по гидростатическим испытаниям трубопроводов для опасных жидкостей указаны в 49CFR 195, подраздел E; требования и ограничения для трубопроводов природного газа указаны в 49 CFR 192, подраздел J. . Гидростатические испытания трубопроводов для опасных жидкостей требуют испытаний при давлении не менее 125 % от максимального рабочего давления (MOP) в течение не менее 4 часов непрерывной работы и дополнительно 4 часа при давлении не менее 110 % МОР, если трубопровод не виден. Если есть опасения по поводу скрытых трещин, которые могут расти из-за явления, известного как «реверсивное давление», то следует провести «скачковое» испытание при максимальном давлении 139% СС в течение короткого периода времени (~ 1/2 часа). Испытание шипом служит для «расчистки» любых трещин, которые в противном случае могли бы вырасти при снижении давления после гидростатического испытания или в результате рабочих циклов давления. Были проведены исследования, демонстрирующие пригодность трубопровода к длительной эксплуатации после испытания гидростатическим давлением, если отсутствуют факторы, ускоряющие рост трещин, такие как коррозия или агрессивные циклы давления. Пневматические испытания трубопроводов под давлением относятся к использованию воздуха или инертного газа (например, азота) в качестве испытательной среды вместо воды. Операторы трубопроводов редко используют пневматические испытания под давлением для систем, работающих при давлении выше 100 фунтов на квадратный дюйм из соображений безопасности. Количество энергии, запасенной в сжатом газе, значительно превышает энергию, запасенную в сжатой жидкости. Если во время пневматического испытания под высоким давлением произойдет отказ трубопровода, внезапный выброс такого большого количества энергии может быть опасен для персонала, проводящего испытания. Дополнительную информацию о гидростатических испытаниях и трубопроводах LFERW можно найти в следующих справочных материалах: Дата пересмотра: 12012011 . 2022 25 июля; 17 (7): e0270290. doi: 10.1371/journal.pone.0270290.
Электронная коллекция 2022. Сяомин Ван 1 , Чжэншань Луо 1 , Юлей Конг 1 , Цинцин Ван 1 Бесплатная статья ЧВК Сяомин Ван и др.
ПЛОС Один. . Бесплатная статья ЧВК . 2022 25 июля; 17 (7): e0270290. doi: 10.1371/journal.pone.0270290.
Электронная коллекция 2022. Сяомин Ван 1 , Чжэншань Луо 1 , Юлей Конг 1 , Цинцин Ван 1 Из-за слабой аппаратуры контроля газопроводов низкого и среднего давления выявить небольшие утечки потока непросто. Методы обнаружения в основном представляют собой традиционные ручные проверки или методы обнаружения утечек с поддержанием давления в ночное время, которые не могут автоматически контролироваться и обнаруживаться немедленно. Аномальные колебания клиентского трафика, вызванные утечками в конвейере, изучаемые в этой статье, могут более эффективно обнаруживать места утечек. В этой статье анализируется теоретическая формула определения местоположения утечки на основе данных о расходе и выясняется, как использовать аномальные колебания потока на стороне пользователя для обнаружения и локализации утечки в газопроводе. Прежде всего, в этой статье используется программное обеспечение для моделирования Pipeline Studio для построения модели трубопровода среднего и низкого давления. На этой основе были разработаны и динамически смоделированы 6 наборов условий утечки. Наконец, результаты моделирования анализируются, и результаты показывают, что: 1) Рекомендуемый период мониторинга для отслеживания аномальных колебаний пользовательского трафика составляет 10 с. 2) Существует две взаимосвязи между аномальными колебаниями расхода и положением утечки. Они таковы: когда место утечки находится на первых 40 % относительного расстояния от источника газа, амплитуда возмущения сначала увеличивается, затем уменьшается, а на последних 60 % продолжает уменьшаться; Чем ближе утечка к стороне пользователя, тем значительнее будут аномальные колебания расхода. Наоборот, тем меньше будут аномальные колебания потока; 3) Независимо от того, где происходит утечка, аномальные колебания расхода на 2-й и 3-й секундах после утечки, как правило, постоянны. Предложение о рекомендуемом периоде мониторинга и связи между аномальными колебаниями расхода и местом утечки обеспечивает теоретическую основу для использования аномальных колебаний расхода на стороне пользователя для обнаружения и локализации утечек в газопроводе. Авторы заявили об отсутствии конкурирующих интересов. Рис. 1. Модель трубопроводной сети. Рис. 1. Модель трубопроводной сети. Рис. 2. Скорость потока на стороне пользователя… Рис. 2. Скорость потока со стороны пользователя изменяется на секунду в условиях утечки. (а) Под… (a) в условиях течи 1, (b) в условиях течи 2, (c) в условиях течи 3, (d) в условиях течи 4, (e) в условиях течи 5, (f) в условиях течи 6. Рис. 3. Поток пользователя в секунду… Рис. 3. Амплитуда возмущения потока пользователя за секунду при возникновении утечки в разных узлах… См. это изображение и информацию об авторских правах в PMC Анализ характеристик распространения и распространения акустических волн утечки в трубопроводах водоснабжения. Ли Ю, Чжоу Ю, Фу М, Чжоу Ф, Чи З, Ван В.
Ли Ю и др.
Датчики (Базель). 2021 12 августа; 21 (16): 5450. дои: 10.3390/s21165450.
Датчики (Базель). 2021.
PMID: 34450892
Бесплатная статья ЧВК. Последние достижения в технологиях мониторинга трубопроводов и обнаружения утечек нефти: принципы и подходы. Адегбой М.А., Фунг В.К., Карник А.
Адегбой М.А. и соавт.
Датчики (Базель). 2019 4 июня; 19 (11): 2548. дои: 10.3390/s19112548.
Датчики (Базель). 2019.
PMID: 31167413
Бесплатная статья ЧВК. Обзор. Сравнение технологий обнаружения утечек природного газа с использованием симулятора «виртуального газового месторождения» с открытым исходным кодом. Kemp CE, Ravikumar AP, Brandt AR.
Кемп К.Э. и др.
Технологии экологических наук. 2016 19 апреля; 50 (8): 4546-53. doi: 10.1021/acs.est.5b06068. Epub 2016 5 апр.
Технологии экологических наук. 2016.
PMID: 27007771 [Экспериментальные исследования по полевому автоматическому мониторингу утечек подземных канализационных трубопроводов]. Guo L, Jia YG, Fu TF, Liu XL, Zhao ZK.
Го Л и др.
Хуан Цзин Кэ Сюэ. 2012 Декабрь; 33 (12): 4352-60.
Хуан Цзин Кэ Сюэ. 2012.
PMID: 23379164
Китайский язык. Теория и применение обнаружения утечки магнитного потока в трубопроводе. Ши Ю, Чжан С, Ли Р, Цай М, Цзя Г.
Ши Ю и др.
Датчики (Базель). 2015 10 декабря; 15 (12): 31036-55. дои: 10.3390/s151229845.
Датчики (Базель). 2015.
PMID: 266 PHMSA: Связь с заинтересованными сторонами — Гидростатические испытания
Обзор:
Гидростатические испытания (непроточная вода):
Испытание пневматическим давлением:
Гидростатические испытания: где я могу узнать больше?
На основе аномальных колебаний в анализе моделирования потока на стороне пользователя мониторинга утечек газопровода низкого и среднего давления
принадлежность
Авторы
принадлежность
Абстрактный
Заявление о конфликте интересов
Цифры
Похожие статьи
Посмотреть все похожие статьи
использованная литература
- Бо Гу. Комплексная оценка срока службы газопровода [Д]. Чунцинский университет, 2004 г.
- Джун Ли. исследование технологии обнаружения и локализации утечек газопровода на основе моделирования переходных процессов [D]. Тяньцзиньский институт городского строительства, 2008 г.
- Цюнь Чжоу, Цзунчан Шэн, Чунфу Чжао и др. . Обнаружение места утечки подземного газопровода [J]. Городской газ, 2002, 5:24–27. 10.3969/j.issn.1671-5152.2002.05.006 – DOI
- Амир-Хейдари П., Эбрахемзадих М., Фарахани Х., Хуби Дж., 2014 г. Количественная оценка рисков в газораспределительной сети Ирана. Откройте Дж. Саф. науч. Технол. 4(1),59–72. 10.4236/ожсст.2014.41008 – DOI
- Бахадори Х., Хашеминежад А., Карими А., 2017. Разработка интегрированной модели для оценки сейсмической уязвимости жилых зданий: применение в городе Махабад.
