Какое давление в газопроводе среднего давления: Классификация газа по давлению

Газопроводы низкого, высокого и среднего давления

Система газоснабжения представляет собой сложный комплекс сооружений, предназначенный для транспортировки, обработки и распределения газа потребителям.

В систему газоснабжения входят:

– газовые сети (газопроводы) низкого, среднего и высокого давления;

– газораспределительные станции, газорегуляторные пункты и установки;

– службы и вспомогательные сооружения, предназначенные для нормальной работы системы.

Система должна быть надежной, бесперебойной и безопасной в эксплуатации, удобной и простой в обслуживании, а также должна предусматривать возможность отключения отдельных элементов или участков для производства ремонтных работ.

Основным элементом газовых сетей являются газопроводы, которые классифицируются по следующим признакам:

по давлению: газопроводы низкого давления — до 5кПа;

газопроводы среднего давления — 5кПа — 0,3МПа;

газопроводы высокого давления — 0,3 — 1,2МПа.

высокого давления I категории 0,6 МПа – 1,2 МПа;

высокого давления II категории 0,3-0,6Мпа.

Газопроводы низкого давления служат для снабжения газом бытовых потребителей, предприятий общественного питания, небольших отопительных котельных.

Газопроводы среднего давления и газопроводы высокого давления служат для подвода газа к городским распределительным сетям низкого и среднего давления через газораспределительные пункты (ГРП), а также для подачи газа через ГРП и газорегуляторные установки (ГРУ) к промышленным и коммунальным предприятиям.

Из городских газопроводов высокого давления природный газ через ГРП и ГРУ поступает всем потребителям города. Обычно городские газопроводы высокого давления сооружаются в виде колец, полуколец или лучей. Связь между газопроводами с различным давлением газа осуществляется только через ГРП.

По местоположению относительно отметки земли газопроводы подразделяются на подземные (подводные) и наземные (надводные).

По назначению в системе газоснабжения — на городские магистральные (от газораспределительной станции (ГРС) до головных ГРП), распределительные (от ГРП до вводов в здание, включая отключающее устройство на вводе в здание), импульсные (от газового оборудования до контрольно измерительных приборов) и продувочные (газопроводы для удаления воздуха из системы газоснабжения).

По расположению в системе газоснабжения потребителей — наружные (уличные, квартальные, дворовые, межцеховые, межпоселковые) и внутренние (внутрицеховые, внутридомовые — от ввода в здание до потребителя).

По конфигурации — на кольцевые, полукольцевые, тупиковые и смешанные.

По материалу труб — на стальные, полиэтиленовые (обозначение Пэ), резинотканевые (к плите, например).

Трассы газопроводов обычно проектируются по кратчайшему расстоянию до потребителя. Обычно газопроводы прокладываются в населенных пунктах по свободным от строительных сооружений местам — проездам, улицам.

При разработке систем газоснабжения учитываются естественные и искусственные препятствия. Число переходов через них должно сводиться к минимуму. Так, подводные переходы осуществляют несколькими нитками. Газопроводы при подводной прокладке покрываются изоляцией весьма усиленного типа.

Природный газ от городских распределительных сетей поступает на территорию промышленного предприятия через главное отключающее устройство, которое расположено вне территории предприятия в доступном и удобном для обслуживания месте. На вводе газопровода в цех отключающее устройство может устанавливаться либо снаружи, либо внутри здания. Внутри здания (цеха) газопроводы прокладываются по стенам или колоннам в виде тупиковых линий (кольцевые газопроводы сооружаются только в особо ответственных цехах). Отключающие устройства устанавливаются также перед каждым потребителем газа. С целью освобождения газопроводов от воздуха (перед пуском газопровода в эксплуатацию) или газа (при выполнении ремонтных работ) газопроводы промышленных предприятий оборудуются продувочными трубопроводами. Отводы к продувочным трубопроводам предусматриваются в конце каждого тупикового участка и перед последним отключающим устройством потребителя газа.

Расстояния между газопроводами и различными коммуникациями регламентируются правилами безопасности в газовом хозяйстве и называется охранной зоной газопровода .

Для распределения природного газа промышленным предприятиям применяются следующие системы газоснабжения:

— одноступенчатые, состоящие из газопровода низкого или среднего или высокого давления;

— двухступенчатые, состоящие из сетей среднего и низкого или высокого и низкого давления;

— трехступенчатые, состоящие из сетей высокого, среднего и низкого давления;

Многоступенчатые, включающие газопроводы низкого, среднего и высокого давления .

В небольших городах и населенных пунктов обычно принимают двухступенчатую систему. При невозможности прокладки газопровода высокого давления (в местах наибольшего скопления населения) проектируют газопроводы среднего давления или применяют трехступенчатую систему.

Многоступенчатые системы газоснабжения с газопроводами высокого давления применяют только в крупных населенных пунктах. Кольцевые системы газоснабжения обычно прокладываются в крупных и средних населенных пунктах, а небольших городах используются тупиковые системы газоснабжения.

Крупные потребители природного газа (например, ТЭЦ, крупные заводы, химические комбинаты) могут подключаться через специальные газопроводы к ГРС или магистральным газопроводам .

Применение в газификации индивидуальных ГРПШ

В 2011 года ситуация изменилась и нормативные документы позволили прокладывать по населенному пункту газопроводы со средним давлением (см. рис.5).

Рисунок 5 – Схема газификации населенного пункта газопроводом среднего давления.

При этом на территории потребителя устанавливаются индивидуальные ГРПШ (см. рис.6.), которые снижают среднее входное давление до низкого. Газификация средним давлением позволила решить много проблемных ситуаций. Появилась возможность снизить диаметр газопровода и соответственно уменьшить размер применяемой запорной арматуры, что существенно снижает себестоимость газификации населенных пунктов. Увеличение давления в подводящем газопроводе (фактически увеличение переносимой массы газа в единицу времени) – решило проблему с недостатком газа у дальнего потребителя в моменты пикового отбора газа (рис.5).

Рисунок 6 – Газорегуляторный пункт шкафного типа ГРПШ-FES-1-60

Применение в газификации индивидуальных ГРПШ решает массу предыдущих проблем, но при неправильной эксплуатации, как и со всем оборудованием, порой возникают новые.

Основные причины отключения газа

В этом пункте мы постараемся Вам рассказать об основных проблемах, которые возникают при эксплуатации ГРПШ.

Неисправность	Вероятная причина
Пропало входное давление газа на оборудовании (котел, плита)	Произошло отключение головного ГРПШ
	Сработали встроенные устройства безопасности ПЗК, ПСК или клапан перерасхода

Отключение головного ГРПШ происходит очень редко, так как в нем установлено, как правило, две линии редуцирования (основная и резервная). При отключении основной линии редуцирования автоматически включается резервная. Куда чаще причиной просадки входного давления является образование ледяной пробки или иными словами закупорка подводящего газопровода
На практике совместно с эксплуатирующей организацией нами было выявлено несколько типовых проблем связанных с «закупоркой» регулятора:

А) проблема строительного мусора, она остро стоит при монтаже новых газовых сетей. По технологии строительства газопровода после монтажа необходимо осуществить продувку газопровода, но иногда данный этап монтажной компанией бывает пропущен. Строительный мусор оставленный в газопроводе рано или поздно попадает в регулятор тем самым забивает его, вследствие чего пропадает давление.

Б) ледяная пробка, эта проблема встречается как в новых газопроводах, так и в тех, которые уже эксплуатируются. Вода попадает в газопровод так же, как и строительный мусор при монтаже газопроводов, а зимой при минусовой температуре замерзает перед регулятором создавая пробку, вследствие чего пропадает давление.

За десять лет мы ни разу не сталкивались с ситуацией, когда прекращение подачи газа было связанно с заводским браком регулятора модели FE производства Pietro Fiorentini. Хотя в настоящий момент много изготовителей, которые производят свои модели регуляторов или копируют данный регулятор и на просторах нашей страны можно встретить огромное количество «клонов» (детально в разделе регулятор давления газа).
В своей практике мы иногда встречаемся со случаями, когда представители технических служб, приезжая на вызов по отключению газа, не выявляют причину прекращения подачи газа, а просто советуют потребителю заменить регулятор. Это связанно с большой текучкой кадров в технических службах и большим количеством разнообразных моделей регуляторов различных изготовителей, каждый из которых имеет свои нюансы. При этом регулятор может быть исправен, но есть проблемы в самой системе подачи газа. И если вы купите и поставите новый регулятор – он может так же будет отключаться.

В следующей статье мы детально рассмотрим работу регулятора и определим методы идентификации причин отключения и что нужно делать для восстановления подачи газа.

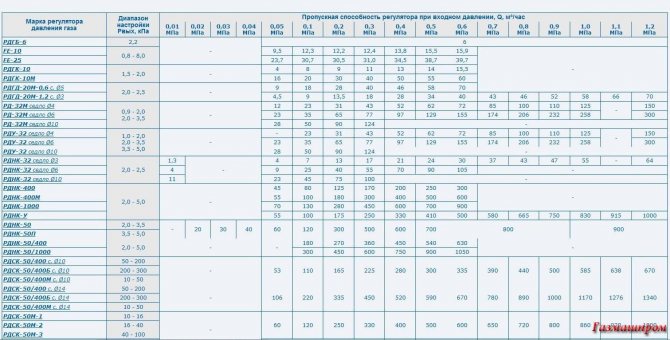

Как осуществить правильный подбор ГРПШ

Посмотреть ГРПШ FES-1-60 в каталоге



Газопроводы среднего или низкого давления

Газопроводы

Газопровод

Мы поставляем комплексные системы пуско-наладки газопроводных систем высокого давления.

Трубопровод соединяется с электростанциями с промежуточными отводящими станциями.

Горячая врезка под высоким давлением

Наши операции по врезке под высоким давлением позволяют нашим клиентам добавлять ответвления к существующим трубопроводам без утечек и перерывов в потоке, что позволяет нам выполнять остановку линии и изменение направления трассы всех типов трубопроводов в течение короткого периода времени.

Газопроводы среднего или низкого давления

Мы проектируем, строим и вводим в эксплуатацию распределительный газопровод среднего давления для промышленных потребителей и распределительный газопровод низкого давления для бытовых потребителей.

Осмотр и ремонт газовых труб

Осуществляем аварийный ремонт газопровода любого надземного и подземного газопровода. Мы также можем провести обследование газовой трубы (труб) для жилых и нежилых помещений.

© Бесплатно Joomla! 3 модуля – VinaGecko.com

Водопроводы

Водопровод

Мы проводим технико-экономическое обоснование и детальное проектирование водопровода для промышленных, коммерческих и жилых районов Сингапура, после чего следует закупка, строительство и управление проектом. По завершению строительства мы также берем на себя ответственность по сдаче водопровода в эксплуатацию.

Системы централизованного холодоснабжения

Системы централизованного холодоснабжения представляют собой энергосберегающие решения для крупных зданий по сравнению с традиционной системой водяного конденсатора. Мы можем спроектировать и спроектировать системы охлаждения для обслуживания различных клиентов, включая бизнес-парк Changi и Mediapolis.

Водопроводы

Мы проектируем, строим и вводим в эксплуатацию распределительные трубопроводы питьевой воды, NEWater для промышленных и бытовых потребителей.

Осмотр и ремонт водопроводных труб

Осуществляем аварийный ремонт любого надземного и подземного водопровода. Также мы можем провести осмотр водопровода (водопроводов) жилых и нежилых помещений.

© Бесплатно Joomla! 3 модуля – VinaGecko.com

Кабельная установка

Телекоммуникационные трубопроводы

Мы проектируем, планируем и строим телекоммуникационные кабельные системы для поставщиков телекоммуникационных услуг в Сингапуре.

Установка силового кабеля

Мы проектируем, планируем и строим телекоммуникационные кабельные системы для крупных поставщиков телекоммуникационных услуг в Сингапуре.

Установка солнечной панели

Мы устанавливаем солнечные панели для клиентов с декабря 2017 года.

© Free Joomla! 3 модуля – VinaGecko.com

Гражданский

Операция по подъему труб

Поддомкрачивание – это метод установки поддомкрачиваемых труб, который служит начальной строительной облицовкой и опорой для земляных работ, устанавливается для обеспечения устойчивости и безопасности во время строительства. Труба продвигается вперед (или поднимается домкратом) по мере продвижения земляных работ. Поскольку сеть подземных коммуникаций становится все более сложной, прокладка труб позволяет нам преодолевать любые препятствия. Мы оказываем услуги по подъему труб различного назначения диаметром до 2,2 метра.

Конструкция вала

Типовая конструкция шпунтовой шахты более шумная и подвержена повреждениям при эксплуатации, если пробные отверстия не были выполнены должным образом. Мы предлагаем конструкцию кессонной шахты, которая снижает вибрационную и шумовую опасность для окружающих зданий и чувствительных конструкций.

© Бесплатно Joomla! 3 модуля – VinaGecko.com

Другие

Холодная гибка для стальных трубопроводов

Наша машина для холодной гибки изгибает стальные трубы диаметром до 700 мм, чтобы соответствовать любой среде и планировке. Мы можем изгибать трубу под углом до 15 градусов, что позволяет нам избежать любых незначительных препятствий при выравнивании трубы.

Холодная резка стальных трубопроводов

Наша холодная резка стальных газовых труб диаметром до 700 мм позволяет нам свести к минимуму любой риск возгорания при резке существующих газовых труб. Это более безопасный и предпочтительный способ резки газовой трубы по сравнению с традиционной кислородно-ацетиленовой резкой.

© Бесплатно Joomla! 3 модуля – VinaGecko.com

Газ среднего давления | Газовые счетчики и установка

Газовая служба среднего давления (MP)

Рабочее давление основано на давлении, при котором работает местная распределительная сеть, и обычно составляет: Среднее давление: (>75 мбар<=2 бар).

Другие уровни давления: низкое давление: (0<=75 мбар), промежуточное давление: (>2бар<=7бар) и высокое давление: (>7бар).

• Счетчики газа среднего давления
• Газовые трубы
• Установка счетчика газа среднего давления
• ОПАСНОСТИ при установке счетчика газа среднего давления
• Расходы на подключение газа среднего давления

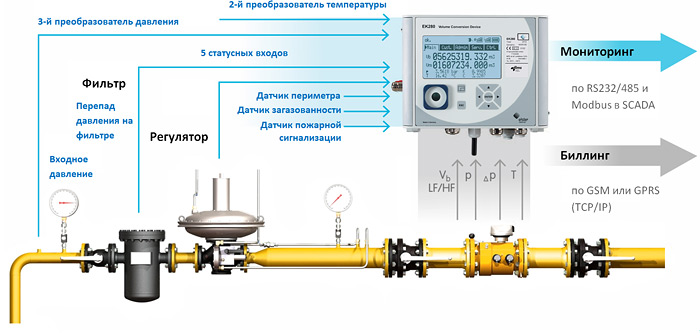

Счетчики газа среднего давления

Счетчики MP фактически являются теми же счетчиками, которые устанавливаются для низкого давления и основаны на их производительности, измеряемой в стандартных кубических метрах в час (SCMH). Счетчик U6 подает 6 м³/ч, U25 подает 25 м³/ч и так далее.

Разница в том, что счетчики MP необходимо адаптировать для управления повышенным давлением в магистрали. Это включает в себя регулятор, средство, с помощью которого контролируется давление в системе ниже по потоку. Регулятор MP работает с максимальным рабочим давлением (MOP) выше по потоку, превышающим 75 мбар, но не превышающим 2 бар, в то же время поддерживая контролируемое давление на выходе в заранее определенных пределах точности в условиях расхода и гарантируя, что давление на выходе поддерживается в допустимых пределах при любых условиях.

условия течения. Сюда могут входить встроенные предохранительные устройства, например отсекающие клапаны (когда они определяются как установка регулирования давления (PRI)).

Газопроводы

Газопроводы представляют собой трубы малого диаметра, обычно диаметром до 63 мм (2,48 дюйма), которые подключаются к магистралям низкого, среднего или среднего давления и подают газ в дома. коммерческие или промышленные здания. На конец подводящей трубы перед газовым счетчиком подсоединяется газовый регулятор для снижения давления газа для питания газовых приборов, установленных в помещениях. В случае среднего давления требуется индивидуальное решение, соответствующее желаемому давлению и ситуации на месте.

Установка счетчика газа среднего давления

Для установки счетчика среднего давления (MP) необходимо указать требуемое давление счетчика.

Для подачи газа среднего давления требуется старший инженер по счетчикам (SMT), прошедший специальное обучение. Источники среднего давления встречаются редко, поэтому не все инженеры обучены работе с ними. Для работы со средним давлением в соответствии с Национальной аккредитованной схемой сертификации (ACS) требуются различные устройства контроля давления и дополнительные компетенции для работы по измерению низкого и среднего давления.

Примечание: В последнее время увеличилось использование подачи газа среднего давления в жилые помещения.

ОПАСНОСТИ при установке расходомера среднего давления

Корпуса расходомера: Расходомеры, питаемые от системы среднего давления, должны быть размещены снаружи здания в накладной коробке счетчика; или специально построенный отсек. Счетчики не должны располагаться в помещениях или в углублениях счетчиков. Предлагаемое место установки счетчика и регулятора, а также конструкция любого специально построенного отсека должны быть согласованы с газотранспортной компанией (ГТК) на начальном этапе проектирования.

Близость к зданиям – необходимо учитывать

Установки среднего давления имеют связанные с ними опасные зоны. Все электрооборудование и строительные проемы должны находиться за пределами опасной зоны.

Для бытовых установок зона опасности мала. Должна соблюдаться дистанция 1 м от электрооборудования и отверстий в здании.

Для коммерческих установок среднего давления счетчик должен располагаться на расстоянии не менее 3 метров от ближайшей собственности или источника возгорания. Также должен быть постоянный доступ для будущего технического обслуживания или любых возможных аварийных работ, включая специальное парковочное место, выделенное для ремонтной машины.

Расходы на подключение газа среднего давления

Стоимость подключения для всех давлений зависит от продолжительности службы, требований к нагрузке ( Пиковый расход ) от того, осуществляется ли подключение к низкого давления, среднего давления или промежуточного Напорный трубопровод и дорожная классификация.
