Какое должно быть давление в расширительном бачке двухконтурного котла: Какое давление должно быть в расширительном бачке газового котла baxi 24f – как определить норму

Давление в расширительном бачке закрытого типа

Содержание

1. Виды и устройство
2. Особенности конструкции
3. Какое давление должно быть  в расширительном бачке газового котла системы отопления закрытого типа
4. Как проверить давление в расширительном бачке
5. Расчет объема
6. К чему приведет недостаточный объем расширительного бачка
7. Почему падает давление
8. Где поставить в системе

Насколько важным является такой элемент в системе отопления, как расширительный бачок? Для того, чтобы это понять, необходимо знать его назначение. Все дело в законах физики. При нагревании вода изменяет свою плотность, а если быть точнее, плотность уменьшается. Соответственно объем воды увеличивается, что приводит к повышению давления в трубах и радиаторах системы отопления, вплоть до запредельных величин. Отсюда и появляется дополнительный элемент в виде расширительного бачка для сброса излишков воды. Затем вода в емкости остывает и возвращается в систему обратно.

Виды и устройство

Существуют два вида отопительных систем закрытого и открытого типа. В открытой системе циркуляция воды происходит естественным образом. Это значит, что дополнительных устройств для создания давления воды не предусмотрено. Расширительные бачки для данной системы отопления используются без верхней крышки. Контур крепления у таких емкостей сверху. Для того, чтобы в системе трубопровода не скапливался воздух, мешающий нормальному функционированию теплоносителя, необходимо постоянно следить за уровнем воды в расширительном бачке.

Еще один вид отопительной системы – система закрытого типа. Еще ее называют автономной отопительной системой. Главное отличие в том, что давление в расширительном бачке отопления закрытого типа создается за счет насоса. Поэтому в качестве теплоносителя иногда используют антифриз для исключения перемерзания труб в зимнее время в случае, например, отключения электричества или газа. Данная система полностью герметична, поэтому в контуре устанавливается полностью закрытый расширительный бачок.

Особенности конструкции

Особенность конструкции расширительного бака закрытого типа зависит от вида установленной мембраны. Всего существуют два основных вида мембраны – в виде диафрагмы и баллонного типа.
Расширитель с мембраной в виде диафрагмы имеет форму бочки или прямоугольного бака. Резиновая перегородка внутри делит бак на две камеры. В верхнюю камеру закачивается воздух, в нижнюю теплоноситель.

При подключении расширительного бака приводится в движение гибкая мембрана. Система готова к пуску, когда мембрана опускается на поверхность теплоносителя. При нагреве воды или антифриза в системе, за счет образования давления в нижней камере мембрана смещается вверх. Образуется дополнительное место в расширителе для сброса излишков теплоносителя. Соответственно при остывании запускается обратный процесс. Мембрана опускается вниз за счет снижения плотности воды (антифриза).

Еще один вид мембраны – баллонного типа. Внутрь расширителя устанавливается резиновая емкость. Когда происходит наполнение бака нагретой жидкостью, емкость растягивается по принципу воздушного шарика.При остывании принимает прежнюю форму. Главным преимуществом над мембраной в виде диафрагмы является его ремонтопригодность. Резиновая емкость легко заменяется при износе.

Знаете ли вы, что расцветка бачка расширителя имеет не только эстетический смысл. Как правило существует два цвета. Красная емкость расширителя предназначена только для системы отопления. Бак синего цвета подходит и для отопления и для водоснабжения. Все дело в используемой мембране. Она изготавливается из пищевой резины»

Какое давление должно быть  в расширительном бачке газового котла системы отопления закрытого типа

Как правило необходимая величина настраиваемого давления воздуха в расширительном бачке указывается в паспорте на газовый или электрический котел, однако этой записи может и не быть. Тогда принято использовать величину давления на 0,2 – 0,3 атмосферы ниже рабочего. Все зависит от размера частного дома и площади отопления. Обычно диапазон давления в мембранном баке составляет от 1,5 до 2,5 атмосфер. Например, для малоэтажного загородного дома нормальное функционирование системы отопления происходит при 1,5 – 1,8 атм, поэтому давление в расширительном баке настраивается в пределах 1,2 – 1,6 атм.

Как проверить давление в расширительном бачке

Чтобы измерить величину давления в расширительном бачке системы водоснабжения или отопления для газовых котлов различных видов, необходимо подсоединить обыкновенный автомобильный манометр к ниппелю. Для того, чтобы добраться до ниппеля, необходимо снять верхнюю пластиковую крышку. Там же находится золотник, с помощью которого можно стравить излишки давления воздуха. Для увеличения давления можно воспользоваться автомобильным насосом, подсоединяя его к ниппелю.

Корректировка давления в расширителе лучше проводить на снятом с системы отопления бачке. Без отсоединения корректировку выполнять можно, но тогда необходимо полностью убедиться в отсутствии теплоносителя в котле.

Расчет объема

Для того, чтобы система отопления функционировала без перебоев и поломок необходимо правильно выбрать расширительную емкость нужного объема. Для вычисления следует использовать такие показатели, как объем системы теплоносителя V_t, коэффициент теплового расширения применяемого теплоносителя K_t. Он зависит от применяемого антифриза в системе. И показатель эффективности работы мембраны F. Формула ниже:

V_b = V_t * K_t / F

коэффициент теплового расширения берется из специальной таблицы. Все зависит от процентного содержания водогликолевой смеси в антифризе.

Коэффициент расширения воды и водогликолевой смеси

Показатель эффективности работы мембраны рассчитывается следующим образом:

F = (P_max -P_b)/ (P_max + 1),

где:

P_max – максимальное давление в отопительной системе. Этот показатель можно найти в паспорте на котел;
P_b – давление воздуха в расширительном бачке.

Данную величину можно взять из паспорта расширителя или определить самостоятельно через подсоединение к ниппелю бачка автомобильного манометра.

Читайте также по теме: Как посчитать расход газа на отопление дома

К чему приведет недостаточный объем расширительного бачка

При покупке расширительного бачка нужно убедиться в наличии сбрасывающего клапана. При его отсутствии клапан следует докупить. В том случае, если сбрасывающий клапан начнет постоянно сбрасывать теплоноситель. Это значит, что выбранного объема расширителя недостаточно.

Почему падает давление

Причиной падения давления в расширительном бачке двухконтурного котла или в системе отопления чаще всего является отсутствие электричества. Ведь от источника энергии работает насос, который обеспечивает нужное давление. Еще одна причина — это протечки в системе отопления и водоснабжения. И последняя причина, которую бы хотелось озвучить — это неправильные или сбитые настройки давления воздуха бачка расширителя. Как регулировать давление в бачке читать выше. Конечно нельзя исключать факт поломки расширителя. Для ремонта расширительного бачка газового котла стоит обратиться в специализированную сервисную службу.

Где поставить в системе

Для систем открытого типа бачок расширителя устанавливается в самой верхней точки контура отопления.

Рекомендуем: Подключение газа к частному дому

Для отопительных систем закрытого типа таких жестких условий нет. Бачок монтируется рядом с источником тепла в котельной.

Если, например, котел стоит в кухне, то бачок может устанавливаться в кухонном помещении. Если в доме 3, 4 этажа, да еще и контур водяного напольного отопления, то одного расширительного бачка может не хватить. Тогда в контур приспосабливают второй бак.

Выводы можно сделать следующие. Расширительный бачок является неотъемлемой частью отопительной системы. Обойтись без него в современном мире пока не получится. Однако и обслуживание данного оборудования не требует высококвалифицированной помощи. Следить за давлением, регулировать его, производить замену самого бачка можно вполне самостоятельно.

Какое давление должно быть в расширительном бачке: оптимальные параметры

Приветствую Вас, если вы проживаете в своём доме и имеете отдельную отопительную систему, то должны знать, какое давление должно быть в расширительном бачке. Имея представление о правильных параметрах, сможете удерживать стабильную работу всего оборудования и обеспечите безопасность для себя и других жильцов дома. Данная дилемма и побудила к созданию этой статьи на блоге ballony.com.ua. И здесь отражаются ключевые аспекты проверки и настройки показателей и технологии.

Содержание

1. Назначение расширительного бака
2. Оптимальные параметры давления
3. Если дома аппарат с двумя функциями
4. Упадки и решения
5. Способы проверки
6. Принципы настройки
7. Нюансы обслуживания
8. Аппаратура с косвенным нагревом
9. Вопрос по двигателю

• Читайте также: Какое должно быть давление в газовом котле: сколько в расширительном бачке и воды >>>

Назначение расширительного бака

Здесь есть тесная связь с тепловым носителем (ТН) в отопительной сети. При нагревании он расширяется, из-за чего давление в трубах скачет, и оборудование рискует выйти из строя. Указанный бачок нивелирует в них излишки воды.

И она, увеличиваясь в объёме, выходит в ёмкость. В итоге радиаторы и разводка не повреждаются, а котёл работает стабильно.

Когда ТН остывает, его дефицит восполняется без участия пользователя. Заслуга в этом заключается в конструктивных спецификах гидробака.

Такой агрегат не применяется только для системы горячего водоснабжения. Ведь холодный ТН не имеет свойств к расширению.

Оптимальные параметры давления

Необходимые показатели для стабильной работы сети отражены в документации аппарата. И выставив их, пользователь создаёт подходящие условия для этого. По стандартам на каждые 10 м. напора необходимо давление в 1 атм.

Расширительные бачки могут быть открытыми и изолированными. Первые не гарантируют полной автономности и увеличивают только интервал между их обслуживанием. В такой системе разогретый ТН испаряется, и приходится периодически его подливать. Давление в сети образуется только из-за расположения бака на определённой высоте: на чердаке, последнем этаже, под потолком и т.д.

В подобной конструкции отсутствует давление. А при расчёте параметров учитывается схема 1 м – 0,1 атм. Для автоматизации добора жидкости здесь устраивается поплавок, открывающий при опускании вентиль. Он поднимается после наполнения ёмкости и блокируется попадание воды в неё.

Но даже и при таком раскладе необходим контроль над работой технологии. И из-за низкой эффективности она возведена в ранг устаревшей, и может встречаться только в архаичных строениях.

И сегодня обычно устраиваются системы отопления закрытого типа. Причины кроются в их преимуществах:

1. Расположение бака в любом месте.
2. Мощная герметичность. ТН почти не испаряется.
3. Защищённость труб и радиаторов от коррозии.
4. Незначительная разница температур.
5. Приспособленность к различным обогревательным аппаратам: радиаторам, конвекторам, «теплым полам» и т. д.
6. Возможность встраивания бойлера косвенного нагревания для горячей воды.

Если дома аппарат с двумя функциями

Гидробак для двухконтурного котла обычно имеет объём 6-8 л, и компенсирует расширения ТН до 120 л. Для стандартной эксплуатации в небольшой квартире или доме этого вполне достаточно.

Для частного дома площадью более 100 кв.м. требуется дополнительный вариант на 10-12 л. При этом учитываются специфики отопительной системы:

1. Зачастую здесь ставятся нестандартные радиаторы по форме и параметрам.
2. Большое число приборов в каждой комнате.
3. Наличие «тёплого пола».

Если применять резервуар меньшей ёмкости, то ТН при нагреве будет целиком его заполнять, там не останется пространства, усилится водяной напор и произойдёт аварийный выброс. После этого котёл любой марки не запустится.

При наличии дополнительного бака вода направится в него, а после остывания распределится по радиаторам.

Для более эффективной работы применяются гидробаки со специальной мембраной, дающей работать оборудованию при параметрах от 0,9 атм. Средние показатели достигают 1,2 атм. А так как многие современные котлы имеют особую защиту, то не включаются при значениях ниже 0,7 бар.

В классической схеме сети с открытым мембранным вариантом обязательно учитывается уклоны труб из расчёта 1 см — на 1 м, количество отопительной техники. Сам бак ставится после канализационного слива, присоединяется к котлу.

При использовании закрытой модели математика несколько иная, и определяются следующие показатели:

1. Фактический объём ТН.
2. Вместительность резервуара.
3. Польза в коэффициентах.
4. Начальный уровень давления в расширительном бачке для горячей воды.
5. Потенциальные специфики: уклоны труб, высота потолков, расположение приборов и т.д.

Упадки и решения

Если давление в отопительной сети снижается, причины этого таковы:

• Наличие воздушных пузырей в радиаторах или трубах.
• Сбой герметизации системы.
• Повреждение котла или циркуляционного насоса.
• Окисление радиаторов (обычно происходит у алюминиевых моделей).
• Поломка расширительной ёмкости.

Самое простое решение здесь – выпустить воздух через вентиль «Маевского». При бездействии метода требуется привлечение специалистов, поскольку нужны вмешательства в конструкции.

Способы проверки

Вычисление давления в системе отопления газового котла должно проводиться регулярно, хотя бы раз в неделю. Для процедуры используется автомобильный прибор (манометр). Он отражает показатели в МПа, они переводятся в бары по схеме 0,1 – 1.

Перед измерением отключается аппаратура, и проверка начинается только после полной остановки циркуляции ТН в сети.

Если гидробак интегрирован в котёл, то перекрывается обратка и подача. Если он автономный, то в зоне его коммуникации запираются запорные краны, и сливается вся вода.

Дальнейшие действия:

1. К ниппелю бака монтируется насос. Происходит накачка до 1 атм. Остатки ТН выходят из ёмкости.
2. Блокируются краны запорной арматуры, давление в баке подводится под стандарты, указанные в паспорте.
3. Устраняется лишний воздух.
4. Отсоединяется насос и привинчивается особый колпак. Сеть заполняется ТН.

Выяснить правильность регулировки можно после выхода котла на функциональные показатели. Не обращайте внимания на первые цифры после его запуска. Объективные данные отображаются через 20-30 минут после старта.

Принципы настройки

При правильной накачке гидробака стрелка манометра показывает плавное развитие. Если появляются скачки, нужна дополнительная регулировка. Без этого сеть не будет работать продуктивно.

Вычисляется давление газа в расширительном резервуаре любым из этих способов:

1. Манометр устроен с внешней стороны агрегата. Прибор отображает требующиеся данные. Убедиться в их объективности можно, предварительно блокировав клапаны (так бак отвяжется от сети водоснабжения). Через 10 минут воздух запускается в него и сразу стравливается. В этом момент следите за стрелкой манометра. Она должна плавно смещаться – это признак правильной настройки.
2. На баке нет манометра. Применяется портативная версия с аналогичным разъёмом, как у выпускного клапана ёмкости в верхнем секторе, надевается и плотно закрепляется здесь. Открывается клапан, и манометр синхронизируется с гидробаком и отображает актуальное давление в нём.

В случае крайне высоких показателей давления в ёмкости, её компенсирующие характеристики не срабатывают, а целостность компонентов системы оказывается на грани срыва. Появляется лишний воздух, и трубы, и радиаторы испытывают колоссальную нагрузку.

Если в ней пониженные параметры, уровень воды вытесняет мембрану, и весь бак заполняется ТН и постепенно здесь расширяется. На это реагирует защитный клапан, отключается механизм ГВС.

Во избежание указанных сложностей определяются оптимальные показатели и удаляются излишки воздуха. Все действия совершаются с холодной сетью, и к начальной цифре приплюсовывается 0,2 атм.

Статистический напор выявляется с помощью деления на 10 от высоты строения. Например, она в доме составляет 9 м, тогда арифметика получается такой: 9 : 10 + 0,2 атм. Для поправки этих данных в гидробак планомерно вводится воздух (для поднятия параметра) или удаляется из него (для понижения числа) через особый золотник.

Нюансы обслуживания

Для уверенности в стабильности отопительной сети, проверяйте все её компоненты до начала зимы. В идеале приглашаются специалисты для полного обследования. Процедура выполняется как до старта отопительного периода, так и после него.

При сливе ТН пустая техника должна находиться в сухом помещении и быть защищённой от влаги. Раз в полгода устраивается проверка мембраны. При обнаружении дефектов деталь меняется.

Аппаратура с косвенным нагревом

Это специальный бойлер, аккумулирующий и нагревающий определённые объёмы воды в котельной дома или другой зоне за счёт отнимания тепла у обогревательной системы. Его конструкция включает теплообменник и механизм циркуляции ТН для ГВС. Для функционирования первой составляющей может применяться труба отопительной сети.

Такие аппараты могут быть напольными, навесными, горизонтальными и вертикальными. Но их ключевой показатель не изменен – это вмещающийся объём воды. Современные модели оснащаются дополнительным функционалом, например:

1. Третьим входом на рециркуляцию.
2. Интегрированным электронагревателем.
3. Контролем по температуре и переключателем запуска насосов.

Гидробак здесь также нивелирует давление в сети ГВС. При нагревании воды в ней растут эти показатели, а ёмкость забирает лишнюю жидкость, снижая параметры.

Для лучшей эффективности бак подключается к сети вместе с компонентами безопасности. Зачастую без них фирмы отказывают в сервисе оборудования. Пример такой системы:

Гидробак подбирается по критерию 10% от объёма бойлера. Если аппарат на 200 л, то бак – на 20 л. Меньшая ёмкость не справляется с возлагающейся нагрузкой.

Для проверки давление в расширительном бачке бойлера косвенного нагрева сначала учитываются объёмы (в литрах):

1. Всего ТН.
2. Внутренних труб в доме.
3. Батарей.
4. Котла.

Совокупное значение умножается на поправочное число для определённой жидкости. Например, для воды оно составляет 0,2. И если общий объём 150 л, то с корректировкой (150 х 0,2) получается 30 л.

Заводская настройка бойлера рассчитана на давление от 0,75 до 3 атм. Если объём ТН в сети варьируется от 20 до 80%, при таких нормах, это нормально. Вычисления давления в баке определяется фактическими данными в трубах.

Пример: Р = 1.5 атм, то резервуар заполняется ТН температурой 18-20 С, и работает формула 1,5 х 0,8 = 1,2 атм. Это оптимальный параметр для обеспечения безаварийной работы.

Для вычисления давления в бойлере применяется ручной манометр с выводом, содержащим велосипедный ниппель. Резинка ставится напротив входа патрубка аппарата. Для настройки данных берётся обычный автомобильный насос. Числа также переводятся в МПа 1.0 ат =1.0 кгс/см2= 0.1 МПа.

Если определяется низкий показатель (меньше 1,2 атм), оперативной настраивается гидробак, иначе произойдёт аварийное выключение бойлера, в котельную выплеснется вода через защитный клапан.

Для настройки демпфер опустошается от воды. В него закачивается воздух обычным насосом для велосипеда при контроле манометра. Дальнейшие действия:

1. Отключение бойлера и его насоса циркуляции.
2. Блокировки запорной арматуры на месте бака.
3. Слив воды через сбросный сектор.
4. Блокировка подачи и обратки на входном/выходном участке, если гидробак устроен на бойлере.
5. Снятие ниппельного колпачка, подсоединение насоса.
6. Запуск воздуха до 1,5 атм. Когда выльется вся вода, он стравляется.
7. Блокировка той же арматуры (п.2). Доведение давления в баке до функциональных значений (применяется циркуляционный насос). Если показатели высокие, лишний воздух удаляется золотником.
8. Снятие насоса и ниппеля, перекрытие дренажной зоны.
9. Открытие запоров. Подпитка системы. Проверка гидробака.

Последнее действие реализуется при запуске бойлера. Стрелка на манометре также должна двигаться плавно.

Вопрос по двигателю

В технологии его охлаждения всегда должно фигурировать избыточное значение. Так антифриз поднимается до необходимой температуры (от +80°С до+90°С). При упадке данных происходит разгерметизация системы.

Но здесь появляется и другая дилемма – излишнее увеличение показателей (до 110 °С и более). Это чревато разрывом многих внутренних компонентов. В этом случае оперативно заменяется радиаторная крышка.

Какое должно быть давление в расширительном бачке системы охлаждения двигателя? Средний спектр 1,2 – 2 атм. Но по разным маркам и автомобилям значения варьируются, в некоторых современных моделях доходят до 2,2 атм.

Проверка показателей происходит на специальных стендах в СТО. Ориентировочные данные можно получить самостоятельно. Попутно также проверяется клапанная крышка этого бачка на предмет целостности и отсутствия дефектов.

Процедура происходит с применением манометра, компрессора, либо насоса. С гидробака удаляется верхний патрубок, вместо него ставится шланг, связанный с насосом. Образуется давление. И когда достигается параметр 1,4 – 1,5 атм, клапан срабатывает.

Если не удаётся своими силами выявить показатели, то обращайтесь в сервис. Своевременная проверка давления и оперативное решение избавляет от многих потенциальных опасностей.

Какое безопасное давление для системы водяного отопления?

Опубликовано: 19 января 2015 г. – составлено Дэном Холоханом

Категории: Горячая вода

Член сообщества Стены задает вопрос: Каково «безопасное» рабочее давление в фунтах на квадратный дюйм для системы отопления с водогрейным котлом? , а какой “безопасный” диапазон по температуре для работы котла?

Один член отвечает:

Максимальное давление, которое должен когда-либо видеть котел, указано на бирке котла. Обычно это 30 или 50 фунтов на квадратный дюйм. Давление, на которое рассчитана система, обычно составляет от 12 до 25 фунтов на квадратный дюйм для двухэтажного дома и от 18 до 25 фунтов на квадратный дюйм для трехэтажного дома. Рабочая высокая температура не должна превышать 200 F, но нормальная максимальная расчетная температура составляет 180 F.

Это зависит от типа вашей системы и котла, и во многих случаях рабочая температура будет намного ниже.

Другой участник говорит :

Вы должны прочитать спецификации производителя. Большинство бытовых систем водяного отопления работают под давлением на 5 фунтов на квадратный дюйм больше, чем давление, необходимое для подъема воды от заливного клапана до самой высокой точки системы. В моем доме на Кейп-Код, где котел стоит на полу гаража, манометр показывает от 12 до 15 фунтов на квадратный дюйм (циферблат слишком мал, чтобы показывать более точно). Максимальное давление, которое мне разрешено, составляет 30 фунтов на квадратный дюйм, потому что при этом давлении открывается предохранительный клапан. Это характерно для бытовых водогрейных котлов. Что касается температуры, мой котел отключится, если температура превысит 205 F. Они не хотят, чтобы вода в нем кипела. Однако более важным является минимальная температура обратной воды. С обычным котлом вы не хотите, чтобы дымовые газы конденсировались в дымоходе, поэтому температура возврата обычно должна быть выше 140 F, чтобы предотвратить коррозию котла и выход из строя дымохода.

С конденсационным котлом вы хотите, чтобы обратная вода была как можно более прохладной, без замерзания, чтобы получить максимальную конденсацию и, как следствие, более высокую эффективность.

А третий добавляет:

Давление воды в водяном котле не должно превышать 12-15 фунтов на квадратный дюйм. У него должно быть достаточно давления, чтобы поднять воду на несколько футов выше верхней точки самой высокой точки в системе трубопроводов. Настройка на 12 фунтов на квадратный дюйм поднимет воду на 28 футов над заливным клапаном. Настройка 15 фунтов на квадратный дюйм поднимет воду до 34 футов. При 12 фунтах на кв. дюйм точка кипения на наливном клапане/манометре составляет 246 F. При 28 футах она составляет 212 F. Если уровень воды недостаточно высок из-за недостаточного давления наполнения, давление всасывания на контуре может вызвать закипание первой воды, поступающей из котла на котле с теплым пуском. Если вы установите давление в системе выше, чем необходимо, вы уменьшите количество места для расширения системы.

Если у вас есть одноэтажное ранчо с подвалом, вам должно хватить давления 12 фунтов на квадратный дюйм. Двухэтажному мысу не требуется более 15 фунтов на квадратный дюйм. Мыс обычно находится на высоте 34 фута от земли до пика крыши.



Включите JavaScript, чтобы просматривать комментарии на базе Vanilla.

Комментарии Ваниллы

Давление в расширительном баке двухконтурного котла Baxi

Одной из самых популярных моделей в линейке Baxi является газовый котел Baxi Eco Four 24. Оборудование может быть с закрытой или открытой камерой сгорания. Мощность агрегата 24 кВт. В названии указывается буква «Ф», если газовый котел имеет закрытую камеру сгорания и принудительное дымоудаление. В квартирах чаще всего используются турбированные котлы от Baxi. Рассмотрим устройство расширительного бака, поломки, падение давления и как заполнить расширительный бак Бакси воздухом.

Теплоноситель в системе отопления

При монтаже системы отопления могут быть использованы разные варианты. Наиболее оптимальной является закрытая система отопления, в которой движение теплоносителя осуществляется с помощью циркуляционного насоса. В первичном теплообменнике антифриз нагревается газовой горелкой, а с помощью насоса прокачивается через систему радиаторов, передавая таким образом тепло в помещение.

Система отопления должна быть заполнена водой для надлежащей циркуляции. При нагревании жидкость начинает расширяться, поэтому увеличение объема необходимо компенсировать. В связи с этим в системе отопления устанавливаются расширительные баки.

В этой схеме газовый котел является только обогревателем. В Baxi Eco Four уже встроены циркуляционный насос и расширительный бак, поэтому такое оборудование можно легко установить в малогабаритных квартирах.

Устройство расширительного бака Baxi

В газовом котле Baxi Eco Four 24 расширительный бак расположен на задней стенке оборудования и представляет собой круглую емкость красного цвета. Встроенный расширительный бак имеет объем 6 литров и разделен на 2 части с помощью мембраны. Часть 1 прокачивается воздухом, а вторая подключается к системе отопления. При нагреве системы объем жидкости увеличивается и сопротивление мембраны преодолевается, затем заполняется свободный объем бака. После остывания мембрана возвращается в обратное положение и выталкивает жидкость в систему отопления. Следовательно, рабочее давление остается неизменным.

Устройство и расположение расширительного бака BAXI

Расширительный бак baxi eco four 24 представляет собой круглый красный бак, расположенный на задней части котла. Встроенный расширительный бак баки объемом 6 литров разделен эластичной мембраной на две части, одна часть подключается к системе отопления, другая прокачивается воздухом. Поэтому при нагреве системы отопления увеличивающийся объем жидкости преодолевает сопротивление мембраны и заполняет освободившийся объем бака, а при остывании мембрана стремится сместиться в исходное положение и выталкивает жидкость обратно в система отопления. Таким образом, давление в системе отопления при эксплуатации остается практически неизменным.

Какое нормальное давление в расширительном баке двухконтурного котла Бакси

В инструкции указано примерное давление в расширительном баке – 0,5 бар. Но это значение не совсем правильное, так как давление в контуре должно быть на 20% выше при комнатной температуре теплоносителя.

Многие системы рекомендуют давление наполнения от 1,2 до 1,5 бар. Таким образом, необходимое давление в воздушной полости бака должно быть в пределах от 0,8 до 1 бар. Обученные технические специалисты обычно рекомендуют устанавливать давление в расширительном баке на 1 бар.

Установка показателей в новом расширительном баке перед запуском системы

Бак мембранного типа разделен мембраной. Одна из половин находится под давлением, в нее закачивается воздух или азот. Уточнить этот параметр можно, посмотрев документы на бак. Предварительное (заводское) давление не обязательно будет оптимальным для работы контура. Этот параметр можно легко изменить. Производители предусмотрели это, оставив в корпусе его «воздушной» части золотник, с помощью которого можно регулировать давление воздуха.

Следует учитывать, что все манометры показывают только избыточное давление. То есть, если в расчетах необходимо пользоваться понятием абсолютного давления, то к показаниям манометра всегда нужно прибавлять одну атмосферу (бар).

Начальное давление в расширительном бачке устанавливается на 0,2 атм выше давления теплоносителя в холодной системе, равного статическому давлению контура. Этот напор определяется как расстояние по высоте между верхней точкой контура и серединой расширительного бачка. Например, если высота системы отопления 8 м (2 этажа), то статистический напор будет равен:

∆P = 0,8 атм (10 м = 1 атм), то давление в мембранном баке рассчитывается следующим образом:

∆P + 0,2 = 0,8 + 0,2 = 1,0 атм (бар).

Ниже приведены последствия неправильной настройки давления:

Резервуар перекачан. Например, в воздушной полости показатель изначально установлен на 3 бара при статическом напоре 1,5 бара. При пуске насоса давление теплоносителя изменится, но не сильно – в пределах 1 атм. Получается, что когда манометр на котле показывает максимум 2,5 бара, в воздушной части мембранного бака еще 3 бара. Такая настройка сводит на нет всю компенсирующую способность мембранного устройства – воздух будет стремиться вытолкнуть теплоноситель из бачка.

Показатели внутри расширительного бачка занижены. В этом случае при заполнении закрытой системы вода или антифриз легко продавят мембрану и заполнят всю емкость. Каждый раз, когда температура повышается, а вместе с ней и давление, срабатывает предохранительный клапан. В этом случае расширительный бачок также становится бесполезным.

Совет! Начальное давление воздуха отрегулировано правильно, но предохранительные клапаны системы отопления продолжают работать. Объем расширительного бака может быть выбран слишком маленьким. Во избежание этого рекомендуется устанавливать бак объемом не менее 10% от общего объема теплоносителя.

Зачем расширительный бак в настенном котле Baxi

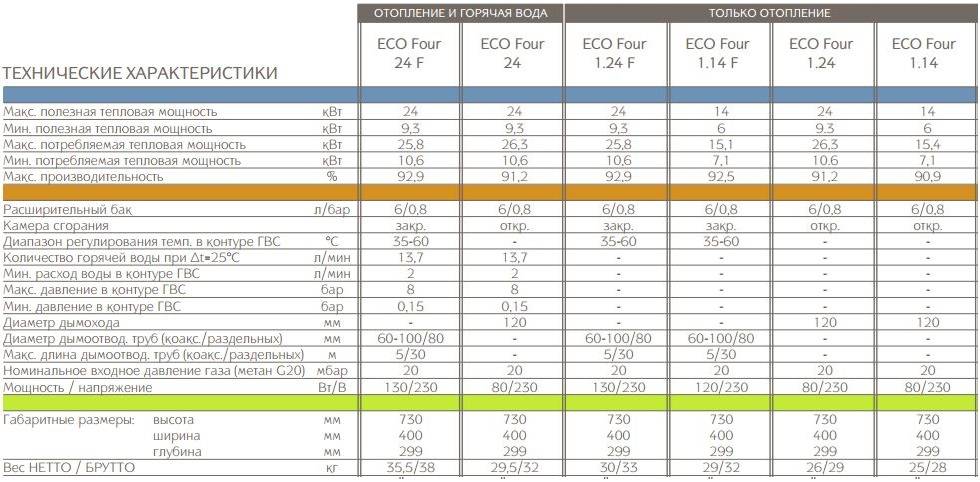

Газовый котел Baxi Eco Four 24 имеет встроенный расширительный бак объемом 6 литров. Исходя из общего объема системы, можно узнать, нужен ли расширительный бак.

Расчет произвести не сложно, так как объем заполнения радиаторов и котла есть в характеристиках. Если диаметр и общая длина известны, то можно рассчитать заполняющий объем трубопроводов.

Если воду нагреть до 80 градусов, то объем увеличится примерно на 5%. Таким образом, необходимо иметь расширительный бачок объемом 8% от общего объема системы при заполнении водой, а также 12% при использовании антифриза в качестве теплоносителя. Встроенного расширительного бака хватит для системы отопления объемом не более 75 литров при использовании воды, а при использовании антифриза – до 50 литров.

Эти значения являются приблизительными. При выборе объема расширительного бака следует производить расчеты для конкретной системы или следовать советам производителя.

Во многих случаях встроенного бака в газовых котлах Baxi достаточно. При необходимости при проектировании системы выбирается дополнительный бак.

Как заполнить воздухом расширительный бак газового котла Baxi

Расширительный бак можно заполнять воздухом только при пустом котле.

Для этого необходимо выполнить следующие действия:

1. Закрыть краны системы отопления.
2. Слейте воду через сливной кран.
3. Накачайте бак до необходимого давления.
4. Закройте сливной кран.
5. Подпитка системы отопления через подпиточный кран.
6. Откройте краны контура.

Для проведения технического обслуживания необходимо установить клапан на воздушную полость расширительного бачка. Клапан представляет собой обычный автомобильный штуцер, поэтому накачать бак газового котла Baxi можно с помощью шинного насоса (электрического или ручного). Электрический насос удобен тем, что имеет манометр для контроля давления. Накачать систему можно ручным насосом, а проверить давление автомобильным манометром. Если возникнет необходимость, то можно стравить лишнее.

Как отрегулировать давление в расширительном баке?

Расширительный бачок имеет золотник, установленный в ниппеле, для нагнетания или выпуска воздуха. Он находится на стороне, противоположной месту подключения охлаждающей жидкости. Ниппель бака очень похож на автомобильный ниппель, поэтому вы можете добавить давление с помощью обычного насоса с автоматическим манометром. Это можно сделать следующим образом:

• выключить агрегат и подождать около 8 минут, пока полностью не прекратится подача теплоносителя;
• закрыть запорную арматуру трубопровода, на котором находится емкость, и слить воду; у бака, встроенного в котел, подача и обратка закрыты;
• открыть ниппель и подсоединить к нему шланг насоса;
• накачать воздух до 1,5 атм и дождаться, пока из емкости выльется вся жидкость, после чего выпустить кислород;
• закрыть запорную арматуру и подкачать насосом давление до необходимого;
• снимите насос, наденьте колпачок на ниппель и закройте сливной патрубок;
• открыть запорные краны и набрать воду в систему отопления;
• проверьте правильность давления в баке.

При выходе агрегата на рабочие параметры стрелка манометра не должна прыгать, а плавно набирать показатели.

Манометр автомобильного насоса в МПа, а не в барах. Чтобы узнать, какое количество МПа следует набирать, за основу принимается, что 1 Бар = 1 атм = 0,1 МПа.

Разбитые расширительные баки

Газовый котел необходимо обслуживать ежегодно. Проверка давления входит в перечень работ. Если своевременно проводить все проверки, то проблем возникнуть не должно. Но если не проводить техническое обслуживание, могут возникнуть некоторые проблемы:

1. Расширительный бак не обслуживался и в нем нет давления, давление в контуре имеет максимально допустимое значение. После остывания системы объем жидкости начинает уменьшаться, а снижение давления ничем не компенсируется, поэтому котел перестает работать. Такая проблема часто возникает из-за длительной работы газового котла в режиме ГВС или при отключении электричества.
2. Давление в воздушной камере снижается, и с каждой подпиткой газового котла бак наполняется водой и со временем перестает работать. Кроме того, мембрана прижимается к стенке воздушной части бака и может быть повреждена золотником клапана. В такой ситуации придется заменить расширительный бачок.
3. Некоторые владельцы газовых котлов просто так делают подпитку. Например, при использовании горячей воды давление на манометре снижается и котел по ошибке перестает работать. Поскольку тепловое расширение не компенсируется, при следующем нагреве теплоносителя избыточное давление сбрасывается с помощью предохранительного клапана. Некоторые люди отвлекают разряд, и не обращают внимания на эту ситуацию. Но частая доливка неочищенной воды может привести к выходу из строя теплообменника.

Расширительные баки для газовых котлов: устройство и регулировка давления

Отопительное оборудование всегда рассчитано на определенное давление и напор в системе. Газовые котлы не являются исключением из этого правила. Расширительные баки для газовых котлов помогают им поддерживать стабильность параметров.

Вопрос о том, как эти цистерны должны нормально работать, связан либо с нарушениями эксплуатации, либо с необходимостью технического обслуживания. Основной целью использования бачка является устранение эффекта расширения отопительной воды. Их становится все больше и больше, но объем труб, радиаторов и накопительных баков конечен. В закрытых контурах отопления заполнение обязательно до 100%, а это значит, что лишнюю массу теплоносителя нужно куда-то сбрасывать. Танк становится подходящим местом.

Если вдруг выхода нет, жидкость обязательно найдет путь, по которому уйдут излишки. Обычно это расположение предохранительных клапанов, но это скорее аварийное оборудование. Даже если они будут работать именно так, как положено, вам придется устранять пролитую воду, заново заполнять (доливать) систему. Заблаговременная установка цистерн помогает предотвратить это. И даже при кипящем теплоносителе содержать все в полном порядке.

Расширительные баки представляют собой герметично закрытые сосуды, которые разделены на две части с помощью резиновых мембран. Это не простая резина, так как она должна выдерживать значительное нагревание, оставаясь при этом эластичной и не теряя прочности.

Важно: давление необходимо определять внутри воздушной полости, поступающей в порожний контейнер, строго при температуре 20 градусов. Оно равно статическому давлению системы отопления, заполненной до предела. Это условие позволяет достичь равновесного состояния мембраны и компенсировать давление, оказываемое теплоносителем.

То есть к моменту пуска бак будет полностью пуст, и весь его объем можно использовать для коррекции теплового расширения воды или антифриза. Если датчик газового котла определяет, что давление в системе отопления упало до 0,7 бар и менее, он дает команду на отключение нагревателя. А среднее значение для нормальной работы составляет 1,2 бар. Поскольку переходя из неравновесного положения в равновесное, мембрана может поднять давление еще больше, его начальный уровень для пустого бака принят на 0,3 бар (в среднем) выше нормативного для системы отопления.

Вывод: при замкнутом контуре отопления с газовым котлом давление должно быть от 0,8 до 1 бар; параметры любой системы, отклоняющиеся от норм, рассчитываются индивидуально с учетом:

• расчетного объема воды или антифриза;
• Эффективность бака;
• его требуемое значение;
• пусковое давление.

Баки на двухконтурных котлах Baxi, как следует из инструкции, должны работать при давлении 0,5 бар. Однако на деле этот показатель минимален, а то же давление в 0,8 – 1 бар позволяет гарантировать нормальное функционирование устройства. Встроенный расширитель емкостью 6 литров стабильно работает с системами отопления емкостью 75 литров (по воде). Или 50 литров (с антифризом).

Нужно ли использовать дополнительный расширительный бак, или достаточно стандартного оборудования, решают только специалисты на момент подготовки проекта.

Очень важно проверить фактическое давление в расширительных бачках. Для этой цели почти всегда используются ручные манометры, так как большинство воздушных камер оснащены стандартными ниппелями, как автомобильные или велосипедные шины. Проблема может возникнуть, если котел настенный. Компенсирующие устройства чаще всего располагаются на его задней стенке, и пользоваться ими бывает затруднительно. Решением является использование компактного мобильного манометра.

Как только будет обнаружено отклонение индикатора вниз, необходимо правильно откачать воздух. Оставив все как есть, вы можете столкнуться с аварийными остановками котла. Даже сложно сказать, хуже ли этот исход или выделение лишней жидкости. Каждый производитель газовых котлов советует потребителям ежегодно измерять давление в баке. Вреда не будет, конечно, если делать это в два раза чаще.

Необходимо помнить, что прокачка осуществляется только при полностью пустом баке; для этого необходимо слить воду из котла. Проще всего использовать велосипедный насос, контролируя результат по ручному манометру.

Последовательность действий следующая:

• перекручены краны системы отопления;
• вода сливается из котла;
• бак накачивается до нужного давления;
• сливной клапан закрыт;
• контур отопления насыщается до необходимого уровня через предусмотренный кран;
• открываются краны, соединяющие бак с отоплением.

Не всегда есть возможность накачать расширительный бак до необходимого количества атмосфер. Люди, строго следящие за исправностью оборудования, конечно, редко сталкиваются с проблемами. Но невнимательность или безответственный подход могут преподнести ряд неприятностей. Часто давление постепенно снижается, и после серии подач в котел бак выходит из строя. Доходит даже до того, что мембрана от прижатия к стенке деформируется катушкой.

В этом случае ремонт невозможен, возможна только полная замена расширителя. Бывает и иначе: давление в контуре отопления на максимально допустимом уровне, а бак не обслуживался и остался без давления. Как только система отопления остановится и начнет остывать, жидкость сожмется, изменение давления исправить будет невозможно. В результате котел попадает в «аварию». Проблемы подобного рода могут быть спровоцированы длительным использованием водонагревателя или перебоями в электроснабжении.

Другим вероятным сценарием является систематическая подача новой воды без видимых причин. Например, контур ГВС работает, а манометр показывает падение давления, котел перестает работать. Поскольку тепловое расширение не компенсируется, нагрев теплоносителя приводит к сбросу его избытка предохранительными клапанами. Если вовремя не заметить эту ситуацию, можно столкнуться с серьезными неприятностями. Поэтому требуется уделять максимальное внимание состоянию расширительного бачка, регулярно замерять давление внутри него.

Расширитель помогает амортизировать гидравлические удары, создаваемые воздушными пробками и резким закрытием клапана. Эту функцию баки смогут выполнять, если их разместить на обратке теплоносителя непосредственно перед котлом. Не думайте, что заводская настройка давления будет идеальной для практических нужд. Он регулируется золотниковым клапаном.

Важно: при измерении давления в расширителе любой манометр регистрирует только избыточное значение; чтобы получить абсолютную цифру, добавьте 1 бар.

Перекачиваемый бак плохо работает, так как воздух будет выталкивать охлаждающую жидкость. Если все настроено правильно, но предохранители продолжают периодически сбрасывать воду, проблема, скорее всего, в излишне малом объеме расширителя. Поэтому стоит выбирать баки, вмещающие 10% от всего циркулирующего в системе теплоносителя, а то и больше. Поскольку в баке не предусмотрены штуцеры для манометров, их необходимо подсоединить к ниппелю. Он расположен со стороны, противоположной контуру заполнения теплоносителем.

Так как автомобильные и велосипедные манометры измеряют давление в МПа, необходимо сравнить их показания с давлением в системе отопления (выраженным в барах или кгс/кв.см). Один бар соответствует 100 кПа. При использовании автомобильного счетчика рекомендуется выждать 10 минут после выключения котла, чтобы прекратилась циркуляция. При встраивании бака в сам котел предполагается перекрытие не только запорной арматуры, но и подачи теплоносителя, и его обратки. Соблюдая эти рекомендации, вы сможете значительно упростить себе жизнь.

О том, как проверить исправность расширительного бачка, смотрите в следующем видео.

www.stroy-podskazka.ru

Падение давления в газовом котле Baxi при включении горячей воды

Часто падает давление при включении горячей воды в газовом котле Baxi.
