Какое должно быть давление в расширительном бачке водоснабжения: Какое давление должно быть в расширительном баке?

Какое давление должно быть в расширительном бачке системы отопления

2969358313

8 мин. на чтение

22.03.2022

Содержание

Какое давление в расширительном бачке считается оптимальным

Как проходит контроль показателей в устройстве

Какое давление в расширительном бачке системы отопления должно быть

Каким должно быть давление в расширительном бачке отопления закрытого типа

Как проверить давление в расширительном бачке отопления

О каких неполадках говорит давление в расширительном бачке отопления

Зачем необходимо давление воздуха в расширительном бачке в системе отопления закрытого типа

Для чего необходим бак в системе отопления

Как увеличить давление в системе в отопления

Как устанавливать расширительный бачок в открытой отопительной системе

Почему давление в системе отопления падает

Почему повышается давление в расширительном бачке котла

Коротко о главном

Система отопления очень важна для комфортного проживания в жилом помещении. Производители предлагают большое количество моделей, которые отличаются по своим характеристикам и функциональным возможностям. Как и все приборы, эта система нуждается в качественной установке и регулировке.

Установленный бак

Какое давление в расширительном бачке считается оптимальным

В техпаспорте устройства можно найти информацию о том, какое давление должно быть в расширительном бачке системы отопления закрытого типа, в том числе и для частных домов. Однако если такой характеристики не имеется, знайте, что оптимальное давление всегда ниже на 0,2 – 0,3 атм, чем рабочее. У невысоких построек напор воздушного потока варьируется от 1,5 – 1,8 атм. Следовательно, давление в расширительном бачке двухконтурного котла варьируется от 1,2-1,6 атм. Давление в расширительном бачке измеряют манометром, который нужно подключить к ниппелю. Он в свою очередь расположен под крышкой, которую надо открутить.

Как проходит контроль показателей в устройстве

Сначала следует прикрепить манометр на ниппель, затем действовать согласно следующей инструкции:

• Выключить электрокотел и подождать несколько минут до полной остановки функционирования.

Устройство прибора

• Закрыть запорную арматуру в том месте, где размещается гидроемкость. Вылить содержимое. Если мембранный резервуар находится в электрокотле, перекрыть подачу жидкости.
• Отсоединить колпак и подсоединить насосный агрегат.
• Закачать воздух до 1,5 атм и подождать, пока из ёмкости не выйдут остатки содержимого.
• Закрыть арматуру и довести значения показателей в емкости до необходимых с помощью специальных устройств.
• Убрать агрегат, надеть колпак, закрыть все отверстия. Наполнить трубы нагрева и проследить за параметрами.

Какое давление в расширительном бачке системы отопления должно быть

Значение давления в расширительном бачке котла для различных колонок может отличаться. Это связано с различием в оснащении и конструкции. Нормативы определяются изготовителем в техпаспорте агрегата. Чаще всего можно встретить, что показатели напора в новом приборе равны 1,5 атм.

Однако не всегда они подходят для установленной системы отопления, их можно легко сбросить. Для этого в гидроемкости установлен трубопровод (у определенных изготовителей – золотник), которым производят регулировку напора воздуха.

Комплектующие части

Для нормальной работы газового оборудования лучше всего, чтобы в мембранном отсеке величина напора воздушного пространства была равна показателю, который на 0,2 атм меньше, чем в рабочем элементе. Иначе нагретое содержимое не сможет попасть в бойлер.

Каким должно быть давление в расширительном бачке отопления закрытого типа

В маленьких домах используют расширительный бак для отопления закрытого типа установки и давление варьируется от 0,8 до1,0 бар (атм). Важно, чтобы оно не опускалось ниже 0,7 атм, так как аппаратура просто выключиться.

Как проверить давление в расширительном бачке отопления

Самый простой способ для поверки давления – это подключить манометр. Важно! 1 Бар=1 АТМ= 0,1 МПа. Чтобы выровнять силу напора воды, нужно:

• Сделать расчет и отнять 0,2 атм.
• Спустить (иногда накачать) воздух из системы до необходимого показателя.
• Подсоединить бак к трубопроводу и заполнить водой.

Как измерить и отрегулировать напор в расширительном бачке

• Подключить насос и заполнить водой емкость до получения показателей давления использования.
• Включать устройство в первый раз можно только после нагревания воды до предельной температуры.

Важно! Движения должны быть медленными, чтобы не пропустить нужные показатели напора.

О каких неполадках говорит давление в расширительном бачке отопления

При некорректной настройке напора воздуха могут происходить сбои в работе отопительной системы. Например, если расширительный бак перекачан, не сработает функция компенсации. Это произойдет из-за того, что воздух вытолкнет лишний кипяток из емкости, увеличив давление в трубопроводах. При показаниях ниже нормы мембрана не сможет противостоять напору воды, и жидкость заполнит всю цистерну. Вследствие этого повысится температура теплоносителя и сработает клапан предохранения.

Установленный бак

Зачем необходимо давление воздуха в расширительном бачке в системе отопления закрытого типа

При недостаточном давлении система просто не будет включаться. А сильно увеличенное давление послужит причиной разрыва устройства. Избежать поломок можно, предварительно рассчитав подходящее значение давления для прибора.

Для чего необходим бак в системе отопления

Данное устройство служит защитой от гидроударов и возможности образования воздушных пробок. Так как при нагревании воды напряжение и температура внутри бойлера начинает расти, дополнительная цистерна забирает в себя лишнюю воду, которая образовалась при нагреве. После остывания и стабилизации показателей, жидкость возвращается в аппаратуру.

Манометр в работе

Как увеличить давление в системе в отопления

Чтобы привести показатели в норму, нужно сделать несколько шагов:

• Перекрыть доступ воды в контуры.
• Слить жидкость из котла или трубопровода, если бак находится отдельно от системы.
• Взять насос с манометром, подсоединить к ниппелю и накачать воздух. В этот момент должна пойти вода из участка трубы, где был заблокирован проход.
• Когда показатели достигнут цифры в 1,2 – 1,5 атм прекратить накачивать воздушный слой.
• Открыть запорные краны, добавить воздушные потоки в контуры до 1,2-1,5 бар и включить котел.

Теперь аппаратура должна работать хорошо. Если напор опять упадет, стоит провести замену ниппеля в баке. В видео показан процесс проверки и накачки воздуха в расширительный бак системы отопления

Как устанавливать расширительный бачок в открытой отопительной системе

При монтаже открытого типа аппарата стоит учитывать, что бак надо устанавливать в самой высокой точки в контурах нагревания. Также необходимо обратить внимание на то, чтобы не было утечки воздуха из системы. Это приведет к сбоям в ее работе.

Установленная конструкция

Почему давление в системе отопления падает

Самой частой проблемой считается отключение от питания. Вследствие этого аппаратура просто не включается из-за плохого ресурса. Для решения этой проблемы нужно использовать другие точки электропитания. Одним из факторов, почему снижается давление в аппаратуре, является нарушение целостности гидроемкости. Прибор функционирует на антифризе, поэтому при наличии мелких трещин он вытекает. Если напор упал очень сильно, следует обратиться к мастеру.

В случае небольшого отклонения в цифрах и нормализации их при запуске, устройство не нуждается в ремонте и им можно спокойно пользоваться дальше.

Какое давление должно быть в расширительном бачке? У закрытого типа аппарата оно должно быть в пределах 0,8 – 1 бар

Почему повышается давление в расширительном бачке котла

Что влияет на давление воздуха в расширительном бачке отопления:

• Маленький объем гидроемкости. Влага при подогреве увеличивается в объеме и при неправильно выбранной емкости жидкость стекает назад. Производится выброс воздуха через гидроклапан, и резервуар уже не способен возместить термическое повышение размера жидкости, как результат – в установке увеличивается показатель напора.
• Проблемы с целостностью резинки в емкости. В данной ситуации жидкость заполнит весь цилиндр, и микроманометр покажет снижение величины напора, в то время как параметры давления в установке будут существенно увеличены. В этом варианте необходима замена емкости или мембраны.

Резервуар стоит перед насосом

• Резервуар стоит сразу после оборотного насосного агрегата. Это может привести к увеличению величины давления. Подобная установка способна стимулировать гидромеханические удары в контуре.
• Быстрое наполнение установки содержимым при запуске.
• Конструкция наполняется из верхней части.
• Проблемы в деталях.
• Крыльчатка оборотного насосного агрегата не герметична и пропускает воздушные потоки.

Важно! Наполнение установки производится из нижней части системы при закрытых кранах. Как установить правильное давление в бачке, рассказано в видео

Коротко о главном

Расширительную цистерну рекомендуется устанавливать совместно с любым газовым котлом. Устройство заберет излишнюю влагу и предохранит от разрушения из-за нагревания воды. При выборе и использовании расширительного бочка стоит обратить внимание на особенности и характеристики прибора, а для увеличения сроков службы стоит следовать советам по эксплуатации. Для понимания, какое давление должно быть в расширительном бачке системы отопления, необходимо изучить техпаспорт устройства или вышеописанные рекомендации.

Сталкивались ли вы с увеличением/понижением давления в расширительном бачке? Как вы решили эту проблему?

Автор статьи Бородин Денис

2969358313

8 мин. на чтение

22. 03.2022

Добавить комментарий

Ваш адрес email не будет опубликован.
Обязательные поля помечены *

Гидроаккумулятор: назначение, настройка, выбор объема.

Гидроаккумулятор (расширительный мембранный бак) служит для поддержания давления в напорной системе водоснабжения, и при использовании совместно с реле давления позволяет создать автоматическую станцию на базе погружного или поверхностного насоса. Основное назначение гидроаккумулятора в системе — поддержание и плавное изменение давления жидкости в системе.

Дополнительные функции, которые выполняет гидроаккумулятор, следующие:

• Защита от гидроудара (изменения давления в жидкости, вызванного мгновенным изменением её скорости)
• Обеспечение минимального запаса воды
• Ограничение повторно-кратковременных включений насоса

Таким образом, именно гидроаккумулятор позволяет сделать возможным использование реле давления и автоматизировать процесс подачи воды. 10 1/ Па. Т.е. увеличение давления воды (напора, создаваемого насосом) практически не вызывает изменения её объема (это сотые доли процента). Поэтому давление менялось бы в системе с большой скоростью, что вызывало бы постоянное срабатывание реле.

Надо четко уяснить, что гидроаккумулятор никакого давления не создает и потребителю воду сам не качает — все это делает насос. Он только поддерживает то давление жидкости, которое в нем создано насосом и подает воду в тот момент времени, пока открыт кран потребителя и насос не включился. Например вопрос «Какой объем гидроаккумулятора мне нужен если у меня два душа?» не совсем корректен. Потому что при пользовании душем (одним или двумя), гидроаккумулятор подает воду только до момента включения насоса, а затем все оставшееся время пользования воду подает только насос. И остановится он только после того, как все краны перекроются и давление в баке поднимется до давления выключения.

Иногда бывает так, что насос выключается даже в то время, когда потребители пользуются водой. Однако такой режим работы нежелателен (поскольку через короткое время насосу опять придется включиться) и говорит о том, что подбор насоса и/или настройки всей системы выполнены неправильно (в большинстве таких случаев надо изменить настройки реле давления).

Любой гидроаккумулятор разделен мембраной на две полости: воздушную и водяную. За счет подачи воды под давлением в водяную полость бака, мембрана расширяется и сжимает воздух в воздушной полости. Тем самым мембрана уравновешена давлением с двух сторон (P1V1 = P2V2). Давление будет расти до тех пор, пока насос не отключится по уставке реле давления (давление отключения насоса). В момент начала расхода воды, воздух давит на мембрану, тем самым, выталкивая воду из гидроаккумулятора. Давление воды медленно падает и при достижении давления включения насоса, реле замкнет контакты и насос запустится. Такова принципиальная схема автоматической работы насоса совместно с гидроаккумулятором и реле давления.

Давление в воздушной полости гидроаккумулятора должно быть на 10% меньше давления включения насоса.

Причем давление воздуха нужно измерять только на отключенном от системы баке (без давления воды). Давление воздуха нужно регулярно контролировать и по необходимости приводить в норму, это заметно продлит жизнь мембране. С этой же целью не рекомендуется делать перепад давления между включением и выключением насоса слишком большим. Оптимальным является перепад в 1,0-1,5 атм. Бóльшие перепады сильнее растягивают (нагружают) мембрану, тем самым уменьшая её срок службы, и более того, большие перепады давления не комфортны при пользовании водой.

Гидроаккумуляторы рекомендуется устанавливать в местах не подверженных затоплению и с невысокой влажностью. В этом случае фланец гидроаккумулятора прослужит намного дольше. Поскольку никаких нагрузок баком не воспринимается, нет необходимости в дополнительном креплении. Гидроаккумулятор можно просто устанавливать на пол на штатные опоры.

При выборе конкретной марки гидроаккумулятора следует обратить внимание на материал мембраны, наличие сертификатов и санитарно-гигиенических заключений, удостоверяющих, что гидроаккумулятор предназначен для использования в системах с питьевой водой. Также не лишним будет убедиться в наличии запасных мембран и фланцев, чтобы в случае проблем не пришлось покупать полностью новый бак.

Максимальное давление, на которое рассчитан гидроаккумулятор, не должно быть меньше максимально возможного давления в системе (например, при поломке реле давления). Именно поэтому большинство баков рассчитаны на давление в 10 бар.

Часто возникает вопрос о том, сколько воды находится в гидроаккумуляторе?

Например, если отключат электричество, сколько литров воды можно будет использовать?

Это значение зависит от установок реле давления. Как нетрудно догадаться, чем выше разница по давлению, между включением и выключением насоса, тем больше воды войдет в гидроаккумулятор, однако эту разницу необходимо лимитировать по причинам изложенным выше.

В качестве примера мы приводим таблицу заполняемости гидроаккумуляторов.

P воздуха, бар	0,8	0,8	1,8	1,3	1,3	1,8	1,8	2,3	2,3	2,8	2,8	4,0
P вкл. нас., бар	1,0	1,0	2,0	1,5	1,5	2,0	2,0	2,5	2,5	3,0	4,0	5,0
P выкл.нас., бар	2,0	2,5	3,0	2,5	3,0	2,5	4,0	4,0	5,0	5,0	8,0	10,0
Общий объем бака, л	Запас воды, л
19	5,70	7,33	4,43	4,99	6,56	2,53	7,09	5,37	7,46	6,02	8,11	8,35
24	7,20	9,26	5,60	6,31	8,28	3,20	8,96	6,79	9,43	7,60	10,24	10,55
50	15,00	19,29	11,67	13,14	17,25	6,67	18,67	14,14	19,64	15,83	21,33	21,97
60	18,00	23,14	14,00	15,77	20,70	8,00	22,40	16,97	23,57	19,00	25,60	23,36
80	24,00	30,86	18,67	21,03	27,60	10,67	29,87	22,63	31,43	25,33	34,13	35,15
100	30,00	38,57	23,33	26,29	34,50	13,33	37,33	28,29	39,29	31,67	42,67	43,94
200	60,00	77,14	46,67	52,57	69,00	26,67	74,67	56,57	78,57	63,33	85,33	87,88
300	90,00	115,71	70,00	78,86	103,50	40,00	112,00	84,86	117,86	95,00	128,00	131,82
500	150,00	192,86	116,67	131,43	172,50	66,67	186,67	141,43	196,43	158,33	213,33	219,70
750	225,00	289,29	175,00	197,14	258,75	100,00	280,00	212,14	294,64	237,50	320,00	329,55
1000	300,00	385,71	233,33	262,86	345,00	133,33	373,00	282,86	392,86	316,67	426,67	439,39

Согласно этой таблице, в 200 литровом гидроаккумуляторе при следующих установках реле давления:
Включение насоса — 1,5 бар
Выключение насоса — 3,0 бар
Давление воздуха — 1,3 бар

Запас воды составит 69 литров, что составляет примерно треть от всего объема.

В заключение несколько слов о необходимом объеме гидроаккумулятора.

Минимальный рекомендуемый объем вычисляется по следующей формуле:

V_t = K x A_max x ((P_max+1) x (P_min +1)) / (P_max – P_min) x (P_возд. + 1)

A_max — расчетный максимальный расход воды (литр/мин)
К — коэффициент, зависящий от мощности электродвигателя насоса (см. таблицу ниже)
P_max —давление выключения насоса, бар
P_min — давление включения насоса, бар
P_возд. — давление в воздушной полости гидроаккумулятора, бар

Мощность насоса, кВт					0,55-1,5		2,2-3,0		4,0-5,5		7,5-9,0
Коэффициент К					0,25		0,375		0,625		0,875

Выберем минимально необходимый объем гидроаккумулятора для системы водоснабжения на базе насоса Водолей БЦПЭ 0,5-50 У со следующими установками:

P_max = 3,0 бар
P_min = 1,8 бар
P_возд. = 1,6 бар
А_max = 2,1 м³/ч (35 л/мин)
K = 0,25 (так как мощность насоса находится в диапазоне 0,55–1,5 кВт)

V_t = 31,41 литр

Выбираем следующий ближайший объем гидроаккумулятора — 35 л.

Отметим, что объем бака на уровне 24-50 литров прекрасно согласуется с другими методиками расчета гидроаккумуляторов для бытовых систем водоснабжения и эмпирическими рекомендациями различных производителей насосного оборудования.

Бóльший объем следует выбирать в том случае, если имеют место быть частые выключения электроэнергии, однако надо помнить, что в любом случае вода заполняет примерно треть общего объема (см. выше таблицу заполняемости). И конечно, чем более мощный насос установлен в систему (актуально для насосов мощностью 1,1 кВт и выше), тем больший размер гидроаккумулятора необходимо предпочесть, это сократит число повторно-кратковременных включений и продлит срок службы электродвигателя насоса.

Покупая гидроаккумуляторы больших объемов, надо отдавать себе отчет в том, что водой надо регулярно пользоваться, поскольку при длительном простое, её качество начинает ухудшаться. Ведь использовать всю воду из гидроаккумулятора объемом 24 или 50 литров гораздо проще и быстрее, чем из 100 или 200 литрового.

С моделями и ценами на гидроаккумуляторы можно ознакомиться в разделе «Принадлежности к насосам».

Гидроаккумулятор и реле давления. Настраиваем правильно

Рис1. Гидроаккумулятор

    При сборке насосной станции важнейшим вопросом является настройка реле давления и гидроаккумулятора (Рис.1). От правильно выставленных пределов зависит не только удобство пользования системой водоснабжения, но и продолжительность эксплуатации некоторых элементов насосной станции.

    Часто возникает впечатление, что все те советы, которые можно найти в сети Интернет по настройке давлений, не просто далеки от реальности, но и вредны, так как не соответствуют действительности. Вот и приходится каждому разбираться в принципах работы и настройке самостоятельно. В данной статье приводится порядок действий по настройке давлений, следуя которым удалось отрегулировать работу насосной станции, активно эксплуатируемой уже пятый год.

Рис2. Крышка золотника

Гидроаккумулятор – не только вода. Немного теории

    Внутри металлического бака гидроаккумулятора (ГА) находится резиновая емкость (груша). Насос нагнетает воду именно в грушу. В пространство между стенками бака и емкостью через золотник закачивается воздух. Чем больше воды в груше, тем сильнее сжат воздух и тем выше его давление, стремящееся вытолкнуть воду обратно. Также существуют мембранные модели ГА, в которых металлический бак разделен пополам мембраной, с одной стороны которой находится воздух, а с другой вода.

Рис3. Проверка давления

Практика. Воздух

    Итак, вот он – купленный гидроаккумулятор. Прежде всего, необходимо определить давление воздуха в нем. Несмотря на то, что производитель, обычно, накачивает 1,5 Атмосферы, бывают случаи, когда из-за утечки к моменту продажи это значение намного ниже. Обыкновенный автомобильный золотник закрыт декоративным колпачком (Рис.2). Откручиваем его и проверяем давление в баке (Рис. 3). Чем проверять? Так как погрешность даже в 0,5 атм. существенно влияет на работу всей системы, то чем выше точность используемого для проверки манометра, тем лучше. На рынке представлены три вида таких манометров: электронные, механические автомобильные (корпус металлический) и пластиковые, идущие в комплекте с некоторыми насосами. Последние дают огромную погрешность, поэтому для ГА их лучше не использовать. Обычно они китайского происхождения, в непрочном пластиковом корпусе. На показания электронных влияют температура и заряд батареи, к тому же их стоимость довольно высока. Поэтому используем обычный автомобильный манометр, желательно прошедший поверку. Чем на меньшее значение градуирована шкала, тем лучше. Например, если шкала рассчитана на 20 атм., а измерить нужно всего 1-2, то высокой точности измерения ждать не стоит.

Рис4. Реле давления

    Меньшее количество воздуха в баке означает больший запас воды, но разброс давления при закачанном и почти опустошенном баке будет довольно велик. Тут все зависит от предпочтений. Если необходимо, чтобы давление воды в водопроводе постоянно было высоким (городским), то воздуха в баке должно быть не менее 1,5 атм. Соответственно, кто-то может решить, что напор даже в одну атмосферу для бытовых нужд вполне достаточен. В первом случае ГА запасает меньше воды, что означает частое включение подкачивающего насоса и потенциальные проблемы при отсутствии электричества, так как нет запаса воды. А во втором жертвовать приходится давлением: при заполненном баке можно принять душ с массажем, а по мере уменьшения воды удобна будет только ванна.

    Определившись с желаемым режимом работы, следует либо стравить лишний воздух, либо подкачать. Не рекомендуется уменьшать давление ниже 1 атм., а также слишком перекачивать. Недостаточное количество воздуха означает, что наполненная водой груша может локально тереться о стенки бака, постепенно повреждаясь. В то же время, избыток воздуха не позволит закачать много воды, так как существенная часть объема ГА будет занята им.

Реле давления

    Открываем крышку реле давления (Рис.4). Здесь доступна настройка верхнего и нижнего пределов срабатывания, то есть, значений давления, при которых насос будет отключаться и включаться. Две гайки и две пружины: большая (P) и малая (дельта P). Большая пружина отвечает за нижний предел или за давление включения насоса, что одно и то же. Из конструкции видно, что ее действие словно помогает воде замкнуть контакты.

    Малая позволяет выставить разницу давлений. Кстати, это говорится во всех инструкциях, однако не указывается, что является точкой отсчета. Так вот, основным является нижний предел, то есть гайка пружины «P». Пружина разницы давлений, конструктивно, сопротивляется давлению воды: она отталкивает подвижную пластину вниз, от контактов.

Практика. Вода

    После выставления нужного значения давления воздуха, подключаем ГА к системе и включаем в работу, внимательно следя за водяным манометром. На каждом ГА указаны значения рабочего и предельного давлений – их превышения недопустимо. Также в техническом паспорте к насосу указывается его напор (в метрах): 10 м соответствует 1 атмосфере. Насос должен быть вручную отключен от сети при:

• достижении рабочего давления ГА;
• достижении предельного значения напора насоса. Это просто определить – рост давления прекращается.

    Обычно, мощности насосов не позволяют накачать бак до предела, да и необходимости в этом нет, так как снижается ресурс, как насоса, так и груши. В большинстве случае значение давления отключения выбирается на 1-2 атм. выше, чем включения.

    Например, манометр показывает 3 атм., что, по мнению владельца насосной станции, достаточно для его нужд. Отключаем насос и медленно вращаем гайку «дельта P» на уменьшение, пока механизм не сработает.

    Открываем кран и сливаем воду из системы. При этом наблюдаем за манометром и значением, при котором реле включится – это давление включения насоса (нижний предел). Оно должно быть немного больше (на 0,1-0,3 атм.) давления воздуха в пустом ГА. Благодаря этому груша прослужит дольше. Вращая «P», выставляем нижний предел, снова включаем насос в сеть и ждем, пока не будет достигнуто нужное давление. Подстраиваем гайку «дельта P». Гидроаккумулятор настроен.

    Раз в 1 – 3 месяца необходимо в обязательном порядке проверять давление воздуха. Вода из бака при этом должна быть слита (отключаем насос от сети и открываем краны).

Рекомендуемая продукция нами

насосы grundfos sq, grundfos sqe

← Профессиональный сантехнический инструмент  |  Подача воды со скважины. Как подобрать насос? →

Давление в расширительном бачке: системы отопления, водоснабжения, бойлера

Расширительный бак – приспособление, обеспечивающее всю систему обогрева помещения работоспособностью и надежностью. В статье мы рассмотрим давление в расширительном баке, виды баков, изучим требования к давлению, научимся их устанавливать и другое.

Содержание

1. Функция расширительного бачка для систем отопления
2. Виды и устройство расширительных баков
3. Какое давление воздуха должно быть в расширительном баке системы отопления
4. Проверка текущих показателей
5. Регулировка напора горячей воды в системе
6. Расчет необходимого объема бака
7. Формула расчета
8. К чему приведет недостаточный объем расширительного бачка
9. Как правильно подобрать расширительный бак
10. Установка бака в системе отопления
11. Установка расширительного бака в закрытую отопительную систему
12. Установка расширительного бака в открытую отопительную систему
13. Возможные проблемы
14. Заключение

Функция расширительного бачка для систем отопления

Предположим, что жидкий теплоноситель стал горячее всего на 15 градусов, что провоцируется интенсивностью функционирования нагревателя, что вызвала низкая температура снаружи. Подобное повышение температур воды в закрытых системах увеличит ее объем меньше, чем на процент.

Интересно! Как сделать отопление частного дома из полипропилена своими руками

Конечно, такая цифра не покажется большой. Тем не менее воду невозможно сжать, а значит со временем система страдает от избыточного давления.

Для сохранения элементов системы отопления вода должна иметь место, куда он сможет расшириться. В качестве такого пространства и производится установка расширительного бачка.

Если теплоноситель холодный, он не будет заполняться до конца, однако при высоких температурах воды становится больше, что сохранит давление на приемлемом уровне.

Виды и устройство расширительных баков

Существует всего три вида расширительных баков:

• Открытые;
• Закрытые;
• Мембранные.

Открытые расширительные бачки являются прямоугольной или цилиндрической емкостью, которую покрывает утеплительный слой. Она устанавливается сверху над системой отопления – обычно для этого используется чердак. Устройство дает возможность отслеживать уровни жидкости, и играет роль воздухоотделителя и воздухоотводчика.

Открытые расширители поддерживают давление на атмосферном уровне. Для них не нужен циркуляционный насос и подключение к электросети.

Есть еще один вариант. Расширители закрытого типа обладают следующими преимуществами:

• Автоматизация и возможность функционировать без регулярного стороннего контроля;
• Почти не пропускают кислород, из-за чего коррозия практически невозможна;
• Система на постоянной основе поддерживает показатели внутреннего давления;
• Воду можно заменить антифризом. Он может зимой оставаться в трубах, даже если помещение вы используете только летом. В открытой системе антифризом лучше не пользоваться, ведь он быстро испарится;
• Мембранный расширительный бак не потребует больших емкостей, из-за чего он не такой крупный, как открытый. Из-за этого он может устанавливаться практически где угодно. Бачок и котел не должны разделяться запорной арматурой.

Стоимость расширительного бака, мембрана которого меняется, будет выше, чем у баков с тем же объемом, мембрана которых не снимается. Однако при разрыве мембран нет необходимости менять весь бак.

К тому же, расширительные баки, мембрану которых можно заменить, подразумевают отсутствие контакта между водой и внутренними поверхностями бачка, что почти исключает вероятность появление коррозийного налета.

Какое давление воздуха должно быть в расширительном баке системы отопления

1 метр водного столба равняется одной десятой бар, а значит, отопительные контуры помещений и зданий с малым количеством этажей меняют показатели меньше, чем на один бара. Однако стандартное функционирование котла (насосные оборудования, воздухоотводчики) требует показание, превышающее указанное создателями устройства согласно паспорту, пользовательской инструкции.

При показателях давления до семи десятых бар любой газовый котел прекратит работу. Становится понятно – нормальная эксплуатация требует показателей в 1,2 бара. Самой мембраной в конкретной ситуации (при балансировании) будет создаваться чрезмерное давление, что поспособствует снижению начальных показателей ниже того, которое компенсируется.

Многие отопительные системы закрытых видов для помещений с малым количество этажей или квартир допускают уровень давления расширителя в районе от восьми десятых до 1 бара.

Проверка текущих показателей

Проверка давления бака проводится посредство ручного манометра, ведь зачастую камеры, наполняемые воздухом, оснащают стандартным ниппелем. Если имеются ввиду котлы газового типа, крепящиеся на стену, каждый компенсатор обычно располагается сзади, что затрудняет доступ, в особенности, если он располагается в труднодоступном месте.

Из-за этого рекомендуется использование небольшого шинного манометра, позволяющего фиксировать каждый показатель. Если по итогам наблюдается слишком малое давление, следует с этим разобраться.

Интересно! Что лучше — однотрубная или двухтрубная система отопления?

Регулировка напора горячей воды в системе

План по настройке водного напора включает:

1. Подсчет. От полученного значения необходимо отнять 0,2 атмосферы;
2. Перед монтажом необходимо избавить систему от воздуха до требуемого показателя;
3. Далее нужно присоединить емкость к трубам и пустить жидкость. Здесь не нужно спешить – необходимо подловить момент, когда установлен нормальный напор;
4. Далее подключается насос и закачивается жидкость перед получением рабочего уровня давления;
5. Впервые включается бак при максимальных температурах жидкости. В таком случае уровень объема жидкости сравняется со значением, учитывающим удельный уровень приращения.

Расчет необходимого объема бака

Перед покупкой и монтажом бака следует выяснить, какой объем бака требуется для корректного функционирования отопительного оборудования.

Формула расчета

Подобрать оптимальный размер можно посредством формулы:

V = (VL xE) / D

В формуле используется ряд обозначений:

• VL. Подразумевает общие показатели емкости системы отопления, включающие котельный объем, и объем каждого теплового аккумулятора (конвекторы, радиаторы и т.п.), и показатели вместимости трубопровода;
• E. Является обозначением коэф-та расширения жидкости;
• D. Обозначает уровень действенности расширителя.

У последней величины выражена зависимости от таких элементов: PV – максимально возможное давление, при котором система работает, PS – давление зарядки бачка с мембраной. Чтобы упростить расчеты, при эксплуатации в частных домах, достаточно PV, которое равняется 2,5 бара. PS здесь равняется статическому давлению в обогревательной системе.

К чему приведет недостаточный объем расширительного бачка

В монтаже расширителя малых объемов появляется серьезный риск нарушения функционирования всех отопительных систем и даже их полного прекращения функционирования. Уровни давления при настройке не должны опускаться ниже гидростатического давления по центру бака больше одной десятой бара.

Если давление опустилось ниже, в процессе заполнения в полезном объеме бака все будет наполнено водой, и последующий ее нагрев или расширение предоставит слишком малые объемы.

Как правильно подобрать расширительный бак

Основная рекомендация – расширительный бак должен быть не большего объема, чем системный теплоноситель. Обращайте на этот пункт достаточно внимания. Покупка бочка с недостаточным объемом полностью исключит его действенность.

Следует также уделять внимание и характеристикам бачка. Он должен функционировать и без проблем сохранять каждое рабочее свойство при любых допустимых температурах.

У мембраны обязательно присутствует способность справляться с вероятными перепадами давления. Саму возможность можно обеспечить посредством определенной гибкости.

Установка бака в системе отопления

Установка бачка – еще одна тема, требующая серьезного подхода и изучения нюансов перед установкой во исключение последующих казусов или неполадок.

Интересно! Что такое подпитка системы отопления, и какой клапан выбрать?

Установка расширительного бака в закрытую отопительную систему

Системы обогрева закрытые требуют определять расширитель еще в процессе проектирования согласно требованиям эффективности котла, протяженности каждой трубы, объема используемой жидкости. Далее должна следует проработать план, в котором указано каждое место установки каждого элемента, включая расширительный бачок. Отопительная система закрытого типа требует использовать мембранный бак.

Установка расширительного бака в открытую отопительную систему

Расширительные баки монтируются к отопительной системе открытого типа на чердаке и изредка туда необходимо доливать жидкость. Устройство должно располагаться на верхушке контура в силу особенности: горячие жидкости, как и каждый воздушный пузырек, поднимаются вверх, а остывающая жидкость сливается сама.

Возможные проблемы

Нередко владелец дома пытается выполнить работу самостоятельно, что будет касаться и установки бака. В таком случае ни у кого нет страховки от ошибки при настройке техники:

• Низкий уровень качества. Инструменты либо низкого качества, либо просто отсутствуют;
• Некачественные уплотнители или дешевые герметики в соединениях. Если использовать вещества, которые не предназначены для высокой температуры, появляется риск появления течей при нагревании теплоносителя;
• Расширитель устанавливается в недоступных местах. Если выбирать резервуар без необходимых расчетов, появляется риск поломки котла или неправильного функционирования.

Заключение

Расширительный бак – приспособление, которое часто используется в различных отопительных системах. Существует два варианта, каждый из которых подойдет в определенной ситуации. Установка бака может быть произведена самостоятельно, но лишь при должном подходе.

Читайте далее:

Каким должно быть давление в расширительном бачке отопления

Содержание

Когда Вы устанавливаете мембранный расширительный бак инструкция к нему просто необходима

В инструкции четко прописаны все требования, предъявляемые к баку. В ней указано, что он разделен мембраной на 2 половины, в одной из которых установлено предварительное давление. Ни в коем случае не допускается изменение конструктивных решений. Любые работы, касающиеся монтажа или ремонта должны производиться людьми, имеющими доступ к данному виду деятельности. Если необходимо заменить поломанную запасную часть, то взамен нужно поставить только оригинальную. Инструкция для мембранного расширительного бака не допускает использование некачественного оборудования. Так же в ней четко предписано, что при монтаже и вводе в эксплуатацию необходимо четко придерживаться правил техники безопасности. При демонтаже оборудования или необходимости удалить газ из воздушной камеры, прежде нужно не забыть опорожнить камеру, в которой находится вода, но не в коем случае не наоборот.

Основной принцип роботы мембранных расширительных баков

Принцип работы мембранного расширительного бака основан на увеличении объема нагреваемой воды. Так как вода при нагревании не имеет свойства сжиматься, а совсем наоборот, то ее прирост может повлиять на работу всей отопительной системы. Функция агрегата состоит в том, что бы поглощать лишний объем теплоносителя, в том момент, когда это нужно. А когда вода охлаждается, то происходит вытеснение такого необходимого объема воды. Принцип работы мембранного расширительного бака таков, что если вдруг произойдет незначительная утечка воды из системы, то, соответственно, упадет везде и давление, а сжатый воздух в баке будет подталкивать резервную воду. Таким образом система отопления будет иметь дополнительную подпитку.

То, как работает мембранный расширительный бак, позволит вам понять основные причины возникновения поломок. Он начинает работать в том случае, когда вода при нагревании не знает куда деваться. Объем теплоносителя становится больше и в этом случае приходит на помощь расширительный бак мембранного типа. От того, насколько исправно работает мембранный расширительный бак, будет зависеть четкое функционирование всей системы отопления.

В баке имеется диафрагма, которая изначально делит его на 2 части, в одной из частей находится сжатый азот, а другая служит для принятия избыточной воды. В начале на весь объем расширительного бака распространен азот, когда вода начинает нагреваться, азот постепенно сжимается. Давление азота увеличивается, и доходит до уровня давления в системе. Когда вода постепенно охлаждается, под давлением азотной подушки вода уходит обратно в систему. Для того, чтобы не возникало коррозионных процессов, в бак на заводе изготовителе закачивают нейтральный азот, потому что из атмосферного воздуха может попасть внутрь кислород. Суть того, как работает мембранный расширительный бак, сводится к тому, что вы можете быть уверенным в слаженной работе всей системы.

Рейтинг: 0 Голосов: 0

Установка мембранного расширительного бака для системы отопления необходима для ее бесперебойной и долговечной работы. Для того, что бы окончательно понять, зачем нужен этот агрегат, достаточно будет вспомнить уроки физики, на которых нам объясняли, что вода имеет особенность при нагревании неско.

В системе отопления в обязательном порядке предусмотрено устройство расширительного бака. Вода при нагревании имеет свойство увеличиваться в объеме, без расширительного бака в этом случае никак не обойтись. Если его не установить, то это может привести в тому, что попросту потекут трубы, или лопн.

Накопительный бак мембранного типа служит для поддержания таких необходимых функций, как: Резерв необходимого количества воды для бесперебойной работы системы отопления; Поддержка определенного давления воды. Иногда случается так, что прекращается подача воды из-за отключения электроэнергии, в.

Установка и подключение

Схема подключения расширительного бака проста. Для этого у бака есть вводная и выходная трубы, к которым должна быть подключена система водоснабжения. Точка установки бака зависит от прокладки коммуникаций и наличия свободного помещения. Рекомендуется также соединить мембранный бак с дополнительным накопительным баком, который должен иметь больший объем.

При этом в ходе установки необходимо помнить, что накопительный бак должен быть установлен в систему до подключения мембранного (т.е. сначала заполняется накопительный, потом мембранный). Рекомендуется установить накопительный бак выше мембранного. Это позволит существенно увеличить запас воды и более длительное время осуществлять ее подачу.

Похожие статьи

• Главная

Инструкция по наладке оборудования

После того как мембранный бак установлен и подключен, важно грамотно его настроить и запустить. Остановимся на главных моментах этого этапа

Первым делом нужно узнать величину внутреннего давления бака. В теории оно должно составлять 1,5 атм, но не исключено, что во время хранения прибора на складе или в процессе транспортировки случилась протечка, которая спровоцировала понижение столь важного показателя. Дабы убедиться в правильности давления, снимите колпачок золотника и выполните замеры манометром. Последний может быть трех видов: пластиковый – дешевый, но не всегда точный; механический автомобильный – более надежный и сравнительно доступный в цене; электронный – дорогой, но максимально точный.

После измерений необходимо определиться, какое давление будет наиболее оптимальным в вашем случае. Практика показывает, что для нормального функционирования сантехники и бытовых приборов давление в мембранном баке должно варьироваться в рамках 1,4-2,8 атм. Предположим, что вы выбрали эти показатели – что делать дальше? Сначала, если исходное давление в баке оказалось ниже 1,4-1,5 атм, его нужно повысить путем подкачки воздуха в соответствующую камеру резервуара. Затем следует настроить реле давления: откройте его крышку и при помощи большой гайки P настройте максимальный показатель давления, а при помощи малой гайки ∆P – минимальный показатель.

Процесс наладки оборудования несложен

Теперь можно запускать систему: по мере закачки воды наблюдайте за манометром – давление должно постепенно подниматься, а после того, как оно достигнет максимальной установленной отметки, насос должен отключиться.

Как видите, без расширительного мембранного бака вы действительно можете даже и не рассчитывать на полноценную работу индивидуального водоснабжения. Поэтому, если хотите бесперебойно пользоваться благами цивилизации, основательно подойдите к выбору и подключению прибора – все принципы и тонкости перед вами, так что советуем их хорошо проштудировать и только потом переходить к активным действиям.

Баки для систем водоснабжения

В отличие от расширительных емкостей для отопления, гидроаккумуляторы можно ориентировать в пространстве как угодно, это большого значения не имеет. Также будет полезно установить на подводке к баку арматуру для отсекания его от сети и опорожнения.

А вот настройка для холодного и горячего водоснабжения разная. Дело в том, что давление  в трубопроводах создает насос, у которого есть верхний и нижний порог отключения. По ним и надо ориентироваться. Выставлять давление в мембранном баке, работающем в схеме холодного водоснабжения, надо на 0. 2 Бар меньше нижнего порога отключения насоса. Это позволит избежать гидроударов в системе.

Что касается ГВС, то здесь давление воздуха в бачке должно быть больше на 0.2 Бар, чем верхний порог отключения насосной станции. Это нужно для того, чтобы в емкости не застаивалась вода. Больше полезной информации вы сможете узнать, просмотрев видео:

Зачем нужна эта конструкция

Прежде чем говорить о функциях и настройке расширительного бачка, необходимо разобраться с видами и принципом работы этого оборудования. Для чего же нужна такая конструкция в системе отопления? Основная задача устройства — это компенсация теплового расширения в сети. Ведь во время нагревания и охлаждения теплоноситель меняет свою плотность и объем.

Обратите внимание! Если в инженерную сеть это устройство не установлено, по мере нагревания вода будет увеличиваться в объеме и оказывать влияние на стенки труб и радиаторов. При сильном увеличении напора воды систему может просто разорвать

Установка расширителя позволяет сберечь не только трубопровод, но и котел. Ведь его работа изначально рассчитывается на определенный напор воды в системе.

Расширительные устройства могут различаться по объему. При выборе модели, подходящей по техническим параметрам к конкретной сети, необходимо учитывать, что объем этого элемента должен быть не менее 10% от объема теплоносителя, циркулирующего в системе. Для выполнения такого расчета суммируется объем в радиаторах, трубах и котле. Самый простой способ определения объема — во время закачки системы. Следует помнить, что объем, составляющий 10% — это минимум, но лучше взять модель с небольшим запасом.

О расширительных емкостях для настенных газовых котлов стоит сказать отдельно. Большинство современных моделей с настенным монтажом имеют встроенное устройство, смонтированное на задней или боковой стенке и оснащенное ниппелем. С помощью ниппеля накачивается давление.

Выбор устройства

Главным критерием выбора такого бака является максимальный допустимый объем воды, который может аккумулироваться в баке. Для выбора бака по объему необходимо учесть целый ряд параметров: количество проживающих в доме человек, количество потребителей воды (унитазы, водозаборные точки, вентили, бытовые приборы и т.д.). При этом следует рассчитать падение давления, которое может быть при одновременном открытии всех водозаборных точек.

Критерием является количество включений системы в час (при этом следует учитывать возможности циклов «пуск-стоп» для насоса).

Расчет необходимого объема мембранного бака.

Так, для частного дома, в котором проживает 3 человека, с насосом 2 м³/час подбирают бак объемом около 25 л. В случае если в доме проживает 4-5 человек, с насосом 4 м³/час подбирают бак объемом около 50 л. Далее, при увеличении роста числа потребителей существенно возрастает необходимый минимальный объем бака и потребность частого включения насосной станции. Однако стоит помнить, что меньший объем позволяет снизить перепады давления в системе. При этом сам бак является резервной емкостью для хранения воды.

Немаловажным критерием является и выбор производителей бака. Стоит заранее исключить дешевые модели из Польши и Китая, поскольку очень часто они используют некачественные и опасные для здоровья человека материалы

При этом стоит уделять внимание качеству каучуковой мембраны или диафрагмы.

Следующий критерий — стоимость мембраны. Это актуально только для баков со сменной мембраной. Дело в том, что производители существенно завышают стоимость расходных (запасных) материалов, зачастую необоснованно. Поэтому рекомендуется подбирать такие модели, которые позволяют установить мембраны от других производителей.

Вернуться к оглавлению

Особенности выбора бака

Главный фактор выбора мембранного бака – его объем. При расчете оптимального объема резервуара следует учитывать следующие нюансы:

• количество пользователей водопроводной системы;
• количество точек водозабора: кранов, выходов для душа и джакузи, выходов для бытовой техники и котлов, которые работают с водой;
• производительность насоса;
• максимальное количество циклов включения/выключения насоса за один час.

Для расчета приблизительного объема бака можете воспользоваться такими ориентирами от специалистов: если количество пользователей не более трех, а производительность насоса составляет не больше 2 куб.м./ч, то вполне достаточно резервуара объемом 20-24 л; если количество пользователей от четырех до восьми, а производительность насоса колеблется в рамках 3-3,5 куб.м./ч, потребуется резервуар объемом 50-55 л.

Выбирая бак, помните: чем скромнее его объем, тем чаще придется включать насос и тем выше риск перепадов давления в водопроводной системе.

Совет. Если вы предполагаете, что со временем возникнет необходимость увеличения объема мембранного бака, покупайте оборудование с возможностью подключения дополнительных емкостей.

Выбор марки производителя

Запомните самое главное:  система водоснабжения – это не то, на чем можно экономить. В том случае, если же вы приобретете расширительный бак низкого качества (пусть даже по бросовой цене), то следует понимать, что рискуете остаться на неопределенное время вообще без  водоснабжения и с необходимостью весьма значительных финансовых затрат, отличающихся от разницы стоимости этих баков на пару «нулей». Как вы уже, скорее всего, правильно поняли, затраты будут связаны с , которая вышла из строя благодаря низкому качеству расширительного бака.

Расширительный бак Зельмет

Особое внимание необходимо обратить на качество каучука – главного составляющего мембраны (этот компонент влияет не только на долговечность устройства, но и на качество поставляемой воды).   В качестве надежного производителя можно смело порекомендовать следующие марки: Элби, Рефлекс, Зилмет, Аквасистем

Самостоятельная установка

Перед тем как перейти к вопросу монтажа, уточним один момент: тип бака. Они бывают горизонтальные и вертикальные

И это важно учитывать при установке конструкции. В остальном же любой мембранный бак монтируется по схожему принципу

Установка бака для воды

Если вы хотите сделать это своими руками, то у вас «за плечами» должен быть хотя бы небольшой опыт работы с водопроводными трубами. В целом, процесс монтажа довольно несложный, главное, придерживаться нескольких правил:

1. Бак должен устанавливаться с учетом необходимости доступа к нему для проведения профилактических/ремонтных мер.
2. К трубопроводу бак должен быть подключен при помощи специальных быстроразъемных , чтоб при определенной ситуации иметь возможность отключения агрегата от сети.
3. Диаметр трубопровода должен быть размером не меньше, чем сечение приемного патрубка.
4. Корпус расширительного бака необходимо заземлить во избежание процесса электро коррозии.
5. Между баком и насосом должно отсутствовать любое оборудование, способное увеличить гидравлическое сопротивление.

Наша статья подходит к концу. Ее целью было предоставление основной информации о расширительных баках, в том числе критериях выбора и правилах качественного монтажа. Если вы достаточно уверены в своих силах – дерзайте, но если же нет, то советуем все-таки доверить выполнение установочных работ профессионалу.

Как не ошибиться с выбором прибора

В первую очередь, выбирая расширительные мембранные баки для холодного водоснабжения, нужно учитывать их объем. Помимо этого не следует забывать и о следующих факторах, влияющих на основные параметры устройства:

• количество жильцов дома пользующихся автономной системой подачи воды;
• количество точек водозабора, которые помимо душа или крана в умывальнике включают в себя посудомоечную или стиральную машину и другие приборы, используемые в быту;
• возможность одновременного использования водных ресурсов несколькими потребителями;
• предельные показатели количества запусков и остановок электрического насоса в течение одного часа.

По советам специалистов выбор расширительного бака для подачи холодной воды должен основываться, исходя из следующих стандартных показателей:

• если водой в доме пользуется семья не больше трёх человек, а насосное оборудование производит 2 куб. метра жидкости в течение часа лучше отдать предпочтение бакам с объёмом до 24 л;
• если в частном или загородном домостроение проживает от 5 до 7 человек, а насос подаёт до 3,5 куб. метров на протяжении часа монтируют расширительную ёмкость в 50 л;
• если число жильцов переваливает за 10 человек и установлен мощный 5 кубовый насос, то целесообразно использовать расширительный резервуар объёмом в 100 л.

В процессе выбора подходящей модели расширительного мембранного бака для подачи холодной воды необходимо учитывать то, что чем меньше размеры ёмкости, тем чаще происходит включение и выключение насосного оборудования. Также использование маленького резервуара приводит к резким скачкам давления в системе водоснабжения. Плюс ко всему в таком устройстве должен накапливаться определённый запас водных ресурсов. Только исходя из этих параметров нужно подбирать объём расширительной ёмкости.

Также следует знать, что в большинстве конструкций бака заложена возможность установки дополнительных резервуаров для воды. При этом все усовершенствования можно проводит без перерыва в работе основной системы водоснабжения. После установки дополнительного резервуар общий объем бака будет составлять сумму используемых ёмкостей.

Помимо технических параметров выбирая расширительный резервуар для холодного водоснабжения нужно обращать внимание на производителя. В погоне за экономией можно приобрести изделие, которое будет постоянно ломаться, а домовладелец будет тратить деньги на его ремонт

Зачастую для снижения себестоимости готовой продукции компании используют дешёвые материалы с низким качеством

Особенную важность играет качество резины используемой для изготовления мембраны. Это влияет не только на эксплуатационный ресурс мембранного бака, но и на параметры безопасности воды поступающей из него в дом

Если приобретается устройство со сменными мембранами необходимо выяснить стоимость запасных элементов. Очень часто недобросовестными производителями с целью наживы стоимость сменных частей искусственно завышается. В такой ситуации следует задуматься о приобретении модели другой фирмы. Зачастую крупные производители готовы нести ответственность за выпускаемую ими продукцию, так как репутация для них на первом месте. Поэтому целесообразно отдавать предпочтение моделям расширительных баков известных брендов.

Значение расширительного бака для водоснабжения в автономной системе

На сегодняшний день автономная система подачи холодной воды для частного дома или дачи получила достаточно широкое распространение и уже ни для кого не в диковинку.  А все потому, что эти приспособления доказали свою надежность и эффективность на практике, однако следует отметить, что для поддержания их в рабочем состоянии необходимы особые механизмы, о которых так называемый «непросвещенный обыватель», то есть человек, который на протяжении всей жизни пользовался исключительно централизованным водоснабжением дома, даже и не догадывается.

Функции расширительных баков для холодной воды

Взять хотя бы во внимание  то, что  работа автономной системы подачи воды для частного дома или дачи сможет функционировать на протяжении длительного периода времени только тогда, когда будет обеспечено включение в нее расширительного бака (специальной емкости) для водоснабжения (о них-то как раз речь и пойдет) – необходимый его объем (100, 200 л или меньше) будет подбираться индивидуально. Сейчас можно без всяческих трудностей приобрести любую подходящую модель, однако для того, чтобы приобрести подходящую модель, необходимо все-таки иметь общие представления о типах оборудования и четко понимать принцип действия этого устройства

Кроме того, выбрать подходящий вариант емкости это только меньшая часть дела – наибольшую сложность представляет подсоединение расширительного котла в автономную систему.

Расширительный бак с диафрагмой

Особенностью такого устройства является разделение бака на два отдельных резервуара с помощью жёстко закреплённой диафрагмы. Поэтому в случае выхода её из строя придётся менять всё изделие целиком. В такой ёмкости, в части с жидкостью происходит непосредственный контакт воды с металлическим корпусом прибора, что приводит к образованию коррозии.

Чтобы решить эту проблему внутренние стенки устройства вскрывают специальными красителями. Однако такая защита недолговечная и через время на корпусе всё равно появляется ржавчина. Так же, как и расширительные баки со съёмной мембранной модели с диафрагмой бывают вертикальными или горизонтальными.

Как измерить и отрегулировать давление в расширительном бачке

Давление в системе отопления контролируется манометрами, но в самой емкости нет штуцера под установку этого прибора. Однако есть ниппель, в который вмонтирован золотник для подкачки или выпуска воздуха. Он находится на стороне, противоположной подводу теплоносителя. Ниппель, по сути, является аналогом автомобильного, поэтому чтобы проверить этот параметр или отрегулировать его, можно воспользоваться обыкновенным автомобильным насосом со встроенным манометром.

На шкале автомобильного манометра значения указаны в МПа, тогда как напор в отопительном контуре дается в барах или кгс/см2. Перевести легко:

1 Бар = 1 атм = 100 000 Па = 0,1 МПа

Измерение давления автомобильным манометром:

1Нужно отключить котел и подождать 5-10 минут до полного прекращения циркуляции системы;
2Перекрыть запорные вентили на участке, где стоит гидробак. Слить воду через дренажный штуцер. Если мембранный бак встроен в котел, то перекрывается подача и обратка теплоносителя;
3Открутить колпачок ниппеля и подсоединить к нему насос;
4Накачать воздух до 1,5 атм и подождать пока с мембранного бака не выльются остатки теплоносителя, после чего снова спустить воздух;
5Перекрыть запорную арматуру и насосом довести давление в мембранном баке до рекомендуемого в разделе выше. Если бак перекачан, нужно стравить лишнее через золотник;
6Снять насос, накрутить колпачок на ниппель и перекрыть сливной штуцер. Открыть отсекающую арматуру и добить в систему отопления воду через кран подпитки;
7Проверить, правильно отрегулирован напор воздуха или нет, легко. При достижении котлом рабочих параметров стрелка манометра не прыгает, давление набирается плавно без скачков.

Особенности самостоятельной установки

Все расширительные баки можно разделить на две группы, определяющиеся способом подключения. Различают вертикальные и горизонтальные модели. Особых различий между ними не существует. При выборе руководствуются параметрами помещения, где будет размещено оборудование. В процессе монтажа следует придерживаться таких рекомендаций:

• Расширительный бак устанавливается таким образом, чтобы к нему можно было обеспечить беспрепятственный доступ для обслуживания.
• Необходимо предусмотреть возможный впоследствии демонтаж соединительного трубопровода для замены или ремонта оборудования.
• Диаметр присоединяемого водопровода не может быть меньше, чем диаметр патрубка.
• Нужно заземлить устройство, так можно избежать электролитической коррозии.

Монтаж прибора проводится со стороны всасывания насоса. На отрезке между насосным оборудованием и местом подключения нужно исключить все элементы, которые способны внести значительное гидравлическое сопротивление в систему. Линию подпитки подсоединяем к циркуляционному контуру всей системы.

По типу установки различают расширительные баки горизонтального и вертикального подключения

Расширительный бак – неотъемлемая часть автономной системы водоснабжения. Он поддерживает необходимое давление в системе, предотвращает преждевременную порчу насоса и сохраняет определенный запас воды. Однако все эти функции выполняются только при условии грамотного подбора и правильно монтажа конструкции. Поэтому при отсутствии опыта лучше не увлекаться самодеятельностью, а найти квалифицированных специалистов, которые качественно установят любое устройство.

Популярные модели

Сейчас на рынке представлен огромный ассортимент различных расширительных баков от всевозможных производителей. Модели отличаются друг от друга качеством, размерами, формой и даже цветом, хотя по принципу действия похожи друг на друга. Подобрать бак под конкретную систему водоснабжения труда не составит

Следует обратить внимание на модели баков от следующих фирм – российские «Джилекс» и итальянские Elbi, Aquasystem, а также Refix (Reflex), Zilmet. Как рассчитать объем воды в системе отопления, Вы можете прочитать в нашей статье

Преимуществами баков фирмы «Джилекс» являются полное отсутствие риска появления воздушных пробок в системе и отсутствие контакта воды с воздухом, за счет чего исключено испарение жидкости, а ржавчина не повреждает трубы. Бренд выпускает баки различных объемов – от 6 до 700 литров. Недостаток емкостей заключается в том, что съемные мембраны бывают лишь у установок объемом свыше 24 литров. Кстати, диафрагма выполняется из качественного EPDM – этилен-пропилен-диен-каучука. Баки «Джилекс» экономны, долговечны, недорогие, но при этом надежны и могут иметь различную форму.

Расширительные баки «Джилекс»

Баки Elbi имеют все необходимые документы, в том числе сертификат соответствия и санитарно-эпидемиологическое заключение, позволяющее смело использовать их в жилых домах. Бывают вертикальные, горизонтальные, а также для санитарной воды. Вертикальные емкости относятся к серии AS/AC и имеют сменные диафрагмы, могут быть разного объема – от 5 до 25 литров – и используются в домашних системах водоснабжения, а также в системах полива и других установках, не нуждающихся в мощном напоре воды. Мембраны внутри емкостей выполнены из EPDM, рабочая температура колеблется от -10 до +99 градусов. От коррозии бак защищен стойкой краской.

Баки Elbi горизонтального способа установки относятся к серии AFH и имеют сменные мембраны. Вместимость у них больше, чем у предыдущей серии – от 25 до 100 л воды. Такие установки уже могут применяться и на небольших производствах. Баки выполняются из прочной стали и имеют специальную площадку для крепления насоса.

Баки Elbi горизонтального способа

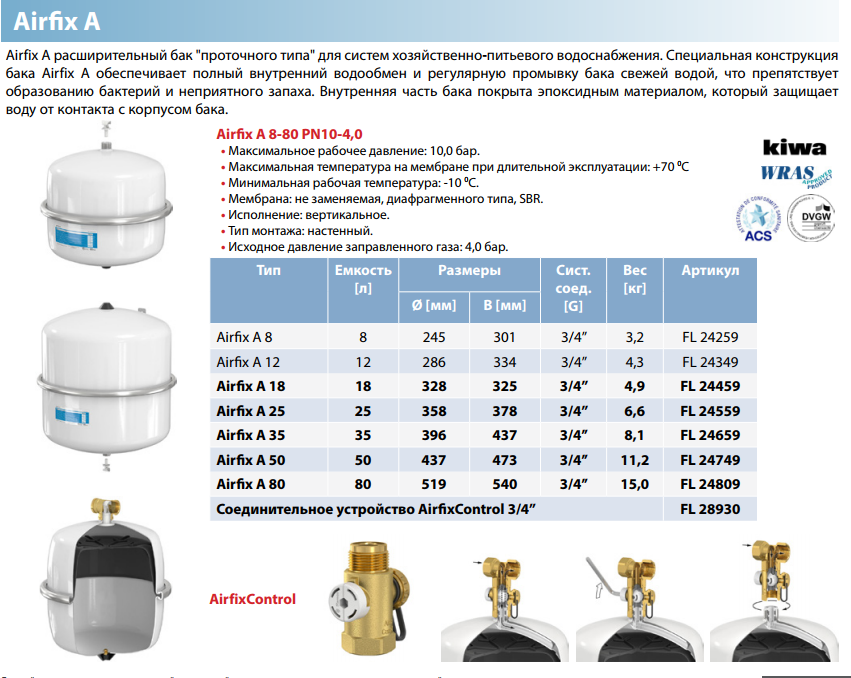

Баки Refix подходят для использования в системе как технического, так и питьевого водоснабжения и являются отличными гидроаккумуляторами. Все части, контактирующие с водой, защищены от ржавчины, а жидкость прекрасно хранится внутри резиновых груш. Модели DD, DE разработаны для использования в целях водосбережения, применяются в системах питьевого водоснабжения, идеальны для использования в условиях с повышенным уровнем образования ржавчины. В баках серии DE имеется груша, которая заменима только в моделях объемом свыше 50 л. У моделей серии HW, предназначенных для систем индивидуального водоснабжения, есть также ножки для установки на полу и место для крепления насоса.

Баки Reflex

Международная компания Zilmet уже более 50 лет удерживает высокие позиции на рынке оборудования, а в Европе считается крупнейшим производителем расширительных баков. Их устройства Hydro-PRO используются для работы с любой водой в различных типах установок. Оборудование изготавливается из углеродистой прочной и качественной стали, а также при производстве используется специальная внутренняя MIG-сварка, благодаря которой получается избежать повреждений мембран из бутиловой резины. Внутри баки покрыты высокопрочной порошковой смолой, которая предотвращает возникновение ржавчины при длительном контакте с влагой. Диапазон рабочих температур – от -10 до +99 градусов.

Бак расширительный Zilmet, 6л

Баки Aquasystem имеют сменные мембраны и бывают различных объемов – от 8 до 50 литров. Максимальное давление теплоносителя составляет 0,5 МПа, а воздуха – 0,15 МПа. Диапазон рабочих температур оборудования варьируется от -10 градусов до +110. Изготавливаются баки из черной стали, окрашенной порошковой краской.

Расширительный бак Aquasystem

Внимание! Не стоит гнаться за дешевизной! Как известно, скупой платит дважды. Дело в том, что использование некачественного оборудования способно привести к серьезным поломкам не только расширительного бака, но и самой системы, а починка обойдется куда дороже, чем покупка качественного оборудования сразу же.

Заменяемая мембрана расширительного бака

В отношении качества оборудования стоит особое внимание уделить каучуку, из которого изготавливается диафрагма. Хорошая резина – не только залог долгой службы оборудования, но и безопасность тех, кто будет пользоваться водой из оборудованной баком системы водоснабжения.

Расширительный бак для водоснабжения, коллектор

Виды и критерии выбора

Чтобы компенсировать объём теплоносителя в системе во время изменения температуры, используют расширительные баки двух видов: открытые и закрытые (герметичные).

Открытые расширительные баки широко распространены, но имеют следующие недостатки:

• большие затраты на установку, так как монтируют такие баки в верхней точке системы для создания необходимого уровня увеличенного давления;
• необходимо постоянно контролировать уровень жидкости;
• есть риск возникновения ржавчины в системе из-за длительного контакта нагревающегося теплоносителя с воздухом.

Герметичные расширительные баки не имеют таких недостатков. Для отопительных систем выпускаются баки, которые отличаются в использовании мембраны. Мембраны делятся на баллонные и диафрагменные виды. Баллонная мембрана – это установленная внутри бака ёмкость, сделанная из резины высокого качества, способной выдержать значимые температурные колебания. Фланцевое крепление такой мембраны позволит заменить её быстро и просто.

Мембраны баллонного типа имеют такие преимущества, как:

• широкий диапазон рабочих давлений, дающих возможность применить герметичный расширительный бак;
• возможность смены мембраны, что помогает сделать ремонт данного устройства дешевле и быстрее;
• простое задание минимального давления для любых систем.

Диафрагменная мембрана – это несъёмная перегородка, которая, чаще всего, выполнена из эластичного полимера или тонкого металла. Эта мембрана отличается малой собственной ёмкостью и способностью компенсировать небольшие перепады давления в системе. При выходе из строя такого бака потребуется его полная замена. Одной из привилегий данного устройства является низкая цена. Кроме того, бак, имеющий диафрагменную мембрану, просто сконструирован и надёжен в эксплуатации.

Правильно выбрать расширительный бак – это значит обеспечить безопасность эксплуатации отопительной системы, поэтому выбирая расширительный бак, стоит обратить внимание на такие основные характеристики:

• материал мембраны, её устойчивость к высоким абсолютным значениям температур, давлений и перепадам этих показателей;
• материал и покрытие корпуса, устойчивость к возникновению ржавчины;
• соответствие санитарно-гигиеническим нормам;
• исполнение (способ монтажа).

Использование расширительного бака для защиты от гидроудара

При резком включении насоса, подающего воду, а так же при резком перекрытии трубопровода возникает гидроудар – скачок давления, который может повредить как трубопровод, так и оборудования. Расширительный бак в этом случае сработает как демпфер: под действием избыточного давления мембрана растянется, объём водяного отсека увеличится, а давление упадёт.

Гидроудар в трубопроводе — это резкое изменение скорости потока воды, возникающее при мгновенном перекрытии трубы, в результате чего возникает скачок давления, который может повредить трубу или запорную арматуру.

Для чего нужен гидроаккумулятор? Это устройство, которое используется в системах водоснабжения для хранения некоторого количества воды под давлением и при выключенном насосе обеспечивает давление воды и возможность некоторое время потреблять воду.

Реле давления воды – это устройство автоматизации системы водоснабжения, которое обеспечивает автоматическое включение насоса при падении давления и выключение — при достижении нужного давления.

2009-2015 «Строй своими руками» Использование материалов сайта «Строй своими руками » разрешено только при условии размещения активной гипертекстовой ссылки на источник.

Схемы подключения гидробаков

Для системы горячего водоснабжения установку расширительного бака проводят на участке циркуляционной магистрали, всасывающей линии насоса, ближе к водонагревателю. Бак оборудуется:

• манометром, предохранительным клапаном, воздухоотводчиком — группа безопастности;
• запорным клапаном с устройством, которое предотвращает случайное перекрытие.

В водопроводной системе, где присутствует водонагревательное оборудование, устройство берет на себя выполнение функций расширительного бака.

Схема установки в системе ГВ: 1 – гидробак; 2 – предохранительный клапан; 3 – насосное оборудование; 4 – элемент фильтрации; 5 – обратный клапан; 6 – кран запорный

В системе ХВ главное правило при установке гидроаккумулятора — монтаж в начале обвязки, ближе к насосу. В схеме подключения обязательно присутствуют:

• обратный и запорный клапан;
• группа безопасности.

Схемы подключения могут быть очень разными. Поключенный гидробак нормализует работу оборудования, уменьшая количество включений насоса за единицу времени и этим продлевая срок его службы.

Схема монтажа в системе ХВ со скважиной: 1 – бак; 2 – обратный клапан; 3 – кран запорный; 4 – реле для регулировки давления; 5 – прибор управления насосным оборудованием; 6 – группа безопасности

В схеме с повысительной насосной станцией один из насосов работает постоянно. Такая система устанавливается для домов или зданий с высоким водопотреблением. Гидробак здесь служит в для нейтрализации скачков давления, а для аккумулирования воды устанавливают емкость как можно большего объема.

Как рассчитать объём расширительного бака для БКН

• бойлер на 100 литров подключается к емкости не менее 10 л;
• водонагреватель на 200 литров, нуждается в баке на 20 л.

Гидробак для горячего водоснабжения имеет синий корпус (белый), для отопления красный.

Схема подключения бойлера с расширительным баком

• Вода к БКН подводится через обратный клапан. Такая мера предотвратит поступление нагретого теплоносителя в систему ХВС.
• Расширительный бачок лучше располагать в системе ГВС между обратным клапаном и бойлером. Это необходимо чтобы при открытии крана пользователю поступала сразу горячая вода.Допускается схема подключения расширительного бака к БКН, когда РБ ставится после бойлера. Функциональных отличий в работе группы безопасности не будет. При этом в ГВС сначала будет поступать остывшая вода из РБ, что не совсем комфортно.

• Перекачка расширительного бака — в этом случае давление будет выдавливать всю воду из емкости. Последствия: гидроудары и порча сантехнического оборудования при перегреве воды. Нужно снизить давление в баке. Для расчетов начальных параметров можно воспользоваться таблицей, приведенной выше.
• Заниженные показатели РБ — при нагреве теплоносителя будет срывать предохранительные клапана. Соответственно, эффективность группы безопасности будет сведена к нулю. Если не поднять давление в баке, даже при небольшом перегреве теплоносителя будет срабатывать группа безопасности.

Виды мембранных баков

Различают два вида расширительных мембранных резервуаров:

1. С заменяемой мембраной – модели, подразумевающие возможность смены резиновой мембраны. При первой же необходимости ее можно вынуть через фланец, раскрутив его болты. В крупных баках мембрана дополнительно зафиксирована к ниппелю, что позволяет стабилизировать прибор, но и в этом случае ее можно без проблем снять с креплений на задней части.

   Мембрана для гидроаккумулятора

2. Со стационарной мембраной – баки, в которых разделительная мембрана закреплена максимально жестко и не подлежит замене. Если она выйдет из строя, менять придется весь прибор. Цена таких расширительных резервуаров ниже, чем стоимость моделей предыдущего вида, но о полноценном удобстве эксплуатации тут говорить не приходится.

Совет. Выбирая между сменной и стационарной мембраной, учитывайте один важный фактор: в первом случае вода полностью находится в мембране и не вступает в контакт с внутренней поверхностью бака, что исключает коррозионные процессы, а во втором случае контакт сохраняется, поэтому добиться максимальной защиты от коррозии невозможно.

Рабочие параметры

Параметры бака

Информацию по выбранному баку вы получите из показателей рабочей температуры и допустимого давления. По утверждениям производителей, современные изделия закрытого типа выдерживают до 110 градусов, тогда как давление – 8–10 бар.

Когда теплоноситель нагревается на 10 градусов, его объем возрастает на 0,3%. То есть, при подогреве жидкости до 70 градусов, ее объем увеличится до 103%. Необходимый вам рабочий объем можно подсчитать, воспользовавшись формулой, которая должна быть у каждого продавца.

Мембранные баки позволяют избавиться от проблем в будущем. Использование таких изделий уменьшает количество поломок и помогает избежать частых ремонтов. Выбрав качественный бак, вы избавитесь от недостатков системы отопления и водоснабжения.

Виды баков

Расширительные баки бывают двух видов – закрытые и открытые. Отличаются друг от друга они особенностями конструкции.

Возможно, Вас заинтересует информация-принцип работы мембранного компрессора

Таблица. Виды расширительных баков.

Тип	Описание
Закрытый или мембранный	Это бак, имеющий как раз мембранное разделение между отсеками – водным и воздушным. Диафрагма в нем термоустойчива и позволяет избежать коррозионной активности. Такой бак герметичен, внешне выглядит как небольшой баллон или шар из металла. Служит этот элемент системы долго, а при повреждениях мембраны ее легко заменить на новую. Также дополнительно для расширительного бака этого типа должны быть установлены манометр и предохранительный клапан – все вместе они образуют систему безопасности.
Открытый	Такой бак – это емкость, на дне которой имеется соединитель с резьбой, который и позволяет объединить устройство с системой. Устанавливать эту конструкцию необходимо в самой высокой части системы отопления. Используется крайне редко, так как обладает массой недостатков – это и увеличение риска возникновения коррозии в трубах, и достаточно приличные размеры, и быстрый выход из строя при критических показателях давления. Показатели уровня жидкости в такой емкости напрямую зависят и от того, сколько воды находится в отопительном контуре.

Принцип работы закрытого расширительного бака

Мембранные баки, в свою очередь, делятся на два типа – со сменной диафрагмой и со стационарной. Сменная мембрана говорит сама за себя – при необходимости ее можно легко поменять, вынув через фланец, закрепленный при помощи нескольких болтов. Расширительный бак такого типа служит максимально долго, а по форме корпуса бывает как вертикальный, так и горизонтальный, что обеспечивает возможность подбора емкости под определенное помещение.

Расширительный бак мембранного типа

Внимание! В больших расширительных баках мембрана дополнительно закрепляется при помощи ниппеля. .

В емкостях со стационарной мембраной заменить эту деталь не получится – она плотно крепится к стенкам корпуса. В случае выхода агрегата из строя его меняют полностью. Кстати, вода в такой установке, в отличие от предыдущего типа, контактирует с металлом бака, вследствие чего на его внутренней поверхности возникает процесс коррозии. Установка также бывает как вертикально, так и горизонтально ориентированной.

Размеры расширительных баков

Баки расширительные бывают не только навесные, но и напольные. Могут иметь и плоскую форму, отличаются цветом: синие предназначены для холодной воды, красные – для горячей.

Открытый или закрытый

Открытый бак

Не так давно, открытые баки обеспечивали систему отопления в полной мере, но они имели много недостатков.

• Поскольку система открытая, то в нее попадал воздух, который мог помешать циркуляции.
• Громкие звуки в насосах и трубопроводе сопровождали работу таких изделий.
• Теплоноситель мог испаряться.
• Открытую систему нужно было устанавливать лишь в верхних точках, что помогало избавиться от перебоев в ее работе.

В закрытых изделиях подобного плана эти недостатки устранены. Во многом благодаря тому, что теплоноситель не контактирует с окружающей средой.

Давайте посмотрим, что необходимо учитывать при расчетах и как выбрать мембранный бак, опираясь на свои знания.

Устройство и принцип действия

Все виды расширительных баков имеют одинаковое устройство. Внутри металлического корпуса находится два завальцованных отсека. С одной стороны расположен ниппель, а с другой — горловина для подсоединения к трубопроводу. Внутри корпуса находится диафрагма. В пустой емкости она будет занимать большую часть объема, в то время как остальное пространство заполняется воздухом.

Во время работы системы теплоноситель нагревается, увеличивается в объеме, и его излишки поступают в полость между корпусом и диафрагмой. При понижении температуры воды в системе ее объем уменьшается, и закачанный воздух выдавливает ее обратно в трубопровод.

Расчет объема расширительного бака для отопления

Объем расширительного бака выбирается таким образом, чтобы  при нагреве теплоносителя до максимальной рабочей температуры, рост давления в системе отопления не превышал допустимой величины (оставался ниже давления срабатывания предохранительного клапана).

Объем расширительного бака для системы отопления емкостью до 150 литров

Для систем отопления, содержащих небольшое количество теплоносителя, до 150 литров, объем расширительного бака выбирают по упрощенной формуле:

V_n = 10 — 12% x V_s ,

где: V_n — расчетный объем расширительного бака; V_s — полный объем системы отопления.

Выбирают бак с номинальным объемом больше расчетного.

Расчет емкости расширительного бака для системы отопления объемом свыше 150 литров

Расчет начинают с определения приращения объема теплоносителя — дополнительного объема, который образуется в результате нагрева жидкости до рабочей температуры — V_e.

V_e = V_s x n%,

где, V_s — полный объем системы отопления; n% —  коэффициент расширения жидкости в системе отопления.

Значение коэффициента расширения n%, при максимальной рабочей температуре теплоносителя (воды) в системе отопления, определяется из таблицы:

T oC	40	50	60	70	80	90	100
nv%	0,75	1,17	1,67	2,24	2,86	3,55	4,34

Коэффициент расширения для антифриза на основе водного раствора этиленгликоля (Тосол и др.) определяется по формуле:

n_a% = n_v% x (1 + e_a% / 100),

где n_v% — коэффициент расширения воды из таблицы выше; e_a% — процентное содержание этиленгликоля в растворе антифриза.

На втором этапе расчета (вторым действием) определяют объем водяного затвора в баке, V_v — это объем теплоносителя, который изначально заполняет расширительный бак под действием статического давления в системе отопления. Емкость водяного затвора определяют по формуле:

V_v = V_s x 0,5% , но не менее 3-х литров.

На третьем этапе находим начальное давление в системе отопления — P_o.  Оно равно статическому давлению в системе отопления и определяется из расчета 1 бар = 10 метров водяного столба. Высота водяного столба в системе отопления равна расстоянию по вертикали между крайней нижней и самой верхней точкой системы, в которых находится теплоноситель. По чертежам или в натуре определяют вертикальные отметки крайних точек системы отопления. Разница между верхней и нижней отметками и будет равна высоте водяного столба жидкости в системе.

На четвертом этапе расчета определяют величину максимального рабочего давления в системе отопления — P_e. Максимальное рабочее давление должно быть меньше давления срабатывания предохранительного клапана в системе отопления на величину, минимум 0,5 бар.

P_e = P_k — (P_k x 10%), но обязательно P_k  — P_e => 0,5 бар.

где: P_k — давление срабатывания предохранительного клапана.

В заключении расчета определяют необходимый объем мембранного расширительного бака для отопления по формуле:

 V_n = (V_e + V_v) x (P_e + 1)/(P_e — P_o)

Выбирают бак с номинальным объемом больше расчетного.

Пример расчета расширительного бака

Выполним расчет расширительного бака для системы отопления с исходными данными:

Общий объем V_s = 270 л.

Высота водяного столба 6 м., отсюда начальное давление P_o = 6/10 = 0,6 бар.

Максимальная рабочая температура теплоносителя (воды) 90 оС. По таблице определяем коэффициент расширения n% = 3,55%.

Предохранительный клапан настроен на срабатывание при давлении P_k = 3 бар.

Производим расчет:

V_e = 270 л. x 3,55% = 9,58 л.;

V_v = 270 л. x 0,5% = 1,35 л., так как 1,35 < 3, то принимаем V_v = 3 л.;

P_o = 0,6 бар.;

P_e = 3 бар. — (3 бар. х 10%) = 2,7 бар., так как обязательно выполнение условия P_k — P_e => 0,5 бар., то принимаем P_e = 2,5 бар.

Vn = (9,58 л. + 3 л.) х (2,5 бар. + 1) / (2,5 бар. — 0,6 бар.) = 23,18 л.

Результат:

Принимаем к установке расширительный бак с номинальным объемом 24 литра.

Кроме объема, при выборе конкретного типа расширительного бака, необходимо учитывать максимальное рабочее давление, на которое рассчитан бак.

Еще статьи на эту тему:

⇒ Как уменьшить большой расход газа котлом на отопление дома
⇒ Неисправности и коды ошибок газового котла Ariston, Protherm, Baxi
⇒

Устройство мембранного бака

Оборудование представлено в виде герметичного сосуда, разделенных на два раздела:

• Воздушный отдел включает воздух под давлением.
• Водяной отдел крепится к отоплению. Он пропускает через себя воду различного давления.

Эластичная мембрана разделяет отделы, благодаря чему она изменяется по форме. Поэтому меняются объемы этих отсеков. Отдел с воздухом содержит вентиль с ниппелем, благодаря чему меняется давление. С его помощью регулируется функционирование мембранного бака.

Давление воздуха влияет на поступление воды, а также объем и давление.

Принцип работы

При увеличении водяного отсека происходит расширение бака. В результате он наполняется большим количеством воды. А отдел с воздухом приобретает меньшие размеры. Затем давление воздуха уменьшается, благодаря чему уравновешивается давление воды. При уменьшении давления в системе происходит сокращение мембраны, после чего восполняется потерянное давление.

Подача воды в мембранном баке будет происходить до того, пока воздух и вода по давлению не будут уравновешены.

Функции мембранного бака

• Для отопительной системы. Нагревание воды ведет к увеличению ее объема, из-за чего требуется применение расширительных баков. С их помощью происходит компенсация расширения воды. По размеру прибор должен соответствовать системе отопления: объем «погашает» расширение воды. Если отсутствует мембранный бак, то нагрев ведет к появлению дефектов в системе отопления. В результате может выйти из строя вся система.
• В устройстве водоснабжения мембранный бак применяется вместо гидроаккумулятора, благодаря которому накапливается вода, после чего происходит ее расход по назначению. Для работы применяется давление, присутствующее в гидроаккумуляторе, а насос в этом случае не требуется. Поскольку насос функционирует редко, то продлевается его срок эксплуатации. В качестве гидроаккумулятора он выполняет функцию компенсации воды при подключении горячей воды.
• Функция предохранения от гидроудара. Если резко включать насос для подачи воды, то такое перекрытие ведет к появлению гидроудара. Он предполагает перепад давления, из-за чего выходит из строя трубопровод и весь механизм. Мембранный бак будет выполнять функцию защиты: из-за большого давления произойдет растяжение мембраны, водяной отдел будет большим, а давление снизится.

Использование такого оборудования полезно во многих сферах работы оборудований

Поэтому очень важно его присутствие в отопительной системе.

Еще по теме:

Подключение радиатора отопления к однотрубной системе: принцип работы и варианты монтажа Сбросной клапан для отопления. Отопление с естественной циркуляцией двухэтажного дома: принцип работы и варианты монтажа Сбросной клапан для отопления.

Заключение

Расширительный бачок — важнейший дополнительный элемент в любой системе отопления. Если для открытых систем с гравитационной циркуляцией достаточно установить в верхней точке простой открытый резервуар, то для сложных закрытых систем требуется установка промышленных моделей.

Такие бачки отличаются герметичностью. В процессе производства в корпус закачивается воздух, поддерживающий давление, необходимое для нормального функционирования систем с принудительной циркуляцией. Настроить нужные показатели давления можно самостоятельно с помощью манометра и обычного автомобильного компрессора.

Похожие записи

Комментарии и отзывы к материалу

У вас должен быть включен JavaScript

закрытый и открытый тип системы отопления, контроль параметров

Проектирование и эксплуатация систем отопления — это сложная инженерная задача, требующая точных расчётов и соблюдения необходимых условий при эксплуатации. Один из требуемых параметров — давление в расширительном бачке отопления закрытого типа. Применение бачка связано с необходимостью компенсировать тепловое расширение теплоносителя.

Давление в подобном баке требует скурпулёзных расётов

Системы отопления

Системы отопления следует подразделять на открытые и закрытые. Открытые системы отопления сравнительно просты. Они не изолированы от наружного воздуха, и движение теплоносителя обусловлено естественной циркуляцией. В этих контурах циркулирует только вода, так как антифризы слишком быстро испаряются. Расширительный бачок следует устанавливать в самой высокой точке системы. Он не нуждается в изоляции от наружного воздуха.

Сейчас чаще применяются закрытые системы отопления. В них для прокачки теплоносителя применяются циркуляционные насосы. Они обеспечивают постоянную подачу теплоносителя к отопительным устройствам. Расширительный бак герметичен и может устанавливаться в любом месте.

Контур отопления должен работать при определённом напоре теплоносителя. От этого зависит, сколько атмосфер должно быть в расширительном бачке.

Устройство расширительного бачка

Работа расширительного бака заключается в том, чтобы компенсировать изменение объёма теплоносителя в котле и контуре. Когда котёл нагревается, жидкость увеличивается в объёме, и часть жидкости уходит в расширительный бак. Тем самым оборудование предохраняется от резкого повышения напора и разрыва.

Смотреть так же: расчет объема расширительного бака.

Конструктивно бак состоит из корпуса, разделённого внутри мембраной на две камеры. В воздушной камере имеется ниппель для подкачки или стравливания воздуха. Сюда же подключается манометр. Это устройство позволяет отслеживать, какое давление будет в расширительном бачке системы отопления. Водяная камера патрубком соединяется с отопительной системой. При тепловом расширении вода поступает в камеру для жидкости и сдавливает мембрану, увеличивая давление в воздушной камере.

При остывании жидкости объём уменьшается, и мембрана выдавливает её обратно в систему.

При выборе размеров бака нужно учитывать, что его объём должен быть не меньше 15% объёма всей жидкости, циркулирующей в системе. При применении антифриза объём бака должен быть не меньше 20% всей жидкости.

Необходимое давление

Чтобы рассчитать, какое давление должно быть в расширительном бачке, нужно знать высоту контура. Один метр водяного столба создаёт напор 0,1 бар, то есть примерно 0,1 атмосферы. Для невысоких строений это давление будет меньше 1 бара. Но оно должно быть не меньше указанного в паспорте котла. Среднее значение составляет 1,2 бара. Но это примерные показатели. Для точного расчёта давления расширительного бака в закрытой системе отопления используются следующие параметры:

• объём жидкости в контуре;
• коэффициент теплового расширения жидкости;
• объём бака;
• начальное давление в баке.

Коэффициент теплового расширения нелинейно изменяется в зависимости от температуры нагрева жидкости и от процентного содержания в ней добавок. Он приводится в соответствующих таблицах.

Существует несколько параметров для изменения давления в баке

Под давлением в расширительном баке имеется в виду начальное давление в воздушной камере пустого бака при комнатной температуре. Проверить его можно ручным манометром так же, как это делается в шинах автомобиля или мотоцикла. Если напор недостаточен, это может привести к остановке котла. Чтобы избежать этого, следует подкачать воздух насосом.

Если всё отрегулировано правильно, то при выходе котла на рабочие режимы стрелка манометра не прыгает, процесс происходит плавно. При неправильных настройках возможно повышение давления, аварийный выброс теплоносителя, требуется постоянная подпитка контура.

Закрытые системы встречаются сейчас гораздо чаще, чем открытые. Единственный серьёзный их недостаток — это энергозависимость. При отключениях электроэнергии не могут работать насосы, и циркуляция прекращается.

Их преимуществами можно считать:

• коррозионная устойчивость;
• не требуют постоянного долива воды;
• возможность монтажа своими руками.

Недостатки открытой системы заключаются в необходимости монтажа бака в верхней части контура, потребности в постоянном пополнении теплоносителя из-за его испарения, необходимость утепления бака зимой.

Регулярное проведение осмотров и проверок технического состояния, в которые входит контроль давления расширительного бака и наблюдение за появлением коррозии или механических повреждений, поможет избежать аварийных ситуаций и увеличить период эксплуатации оборудования.

Руководство по проектированию расширительного бака, определение размеров и выбор расширительного бака для системы охлажденной воды

Раздел 1.

0: Введение

Расширительный бак используется в системе охлажденной воды для выполнения трех основных задач: (1) компенсировать тепловое расширение охлажденной воды, (2) постоянно поддерживать положительное давление во всех точках системы и (3) поддерживать чистое положительное всасывание. напор в насосе(ах) охлажденной воды. Помимо расширительного бака, существуют и другие методы и оборудование, которые помогают достичь этих трех целей, но в этом руководстве будет обсуждаться только то, как расширительный бак влияет на эти три цели. Кроме того, будут обсуждаться три типа расширительных баков, а также уравнения их размеров. Три типа расширительных баков: (1) открытые, (2) закрытые и (3) мембранные. Наконец, будут обсуждаться элементы конструкции, связанные с расширительными баками, в том числе расположение расширительного бака, материалы бака, производители баков и

Основными единицами, которые используются в калькуляторе, являются обычные системные единицы США (USCS). Таким образом, это руководство посвящено исключительно USCS. Тем не менее, версия SI также будет предоставлена ​​в будущем.

Раздел 1.1: Заявление об отказе от ответственности

Компания Engineering Pro Guides ни при каких обстоятельствах не несет ответственности за любой случайный, непрямой, последующий, штрафной или особый ущерб любого рода или любой другой ущерб, включая, помимо прочего, ущерб, возникший в результате упущенной выгоды. , потерю контрактов, потерю репутации, деловой репутации, данных, информации, дохода, ожидаемой экономии или деловых отношений, независимо от того, была ли компания Engineering Pro Guides уведомлена о возможности такого ущерба, возникающего в результате или в связи с использованием этого документ/программное обеспечение или любые ссылочные документы и/или веб-сайты.

Это руководство и калькулятор были созданы на основе ситуаций, описанных в этом руководстве. Хотя целью было создать калькулятор и руководство, применимые во всех ситуациях, существуют уникальные условия, при которых этот калькулятор и руководство неприменимы. Пожалуйста, убедитесь, что это руководство и калькулятор применимы к вашей ситуации.

Раздел 2.0: Общая система охлажденной воды

В этом руководстве рассматривается конструкция и выбор расширительного бака в общей системе охлажденной воды. Расширительный бак является частью общей системы охлажденной воды, которая часто включает чиллер, трубопровод, клапаны/фитинги, насос охлажденной воды, блоки обработки воздуха и фанкойлы.

Рисунок 0: На этом рисунке показана общая система охлажденной воды.

3.0 Типы расширительных баков

Существует несколько типов расширительных баков, поставляемых разными производителями. Однако для целей уравнения существует только три основных типа. В этом разделе будут рассмотрены основные производители и их модели расширительных баков, и каждая модель будет классифицирована в рамках одного из трех уравнений расширительного бака. Три основных уравнения расчета размеров расширительного бака: (1) открытый бак, (2) закрытый бак без баллона и (3) закрытый бак с баллоном.

3.1 Открытый резервуар

Открытый резервуар, скорее всего, не будет использоваться в проекте вашей системы HVAC, но он показан здесь для полноты картины. Открытый резервуар состоит из большого резервуара с выходом в атмосферу. По мере повышения температуры в системе жидкость расширяется в бак, как показано на рисунке ниже.

Рис. 1: На рисунке слева показан открытый расширительный бачок при низкой температуре жидкости. При повышении температуры жидкость расширяется и начинает увеличиваться объем внутри расширительного бачка. Это показано красным цветом на рисунке справа.

Открытый резервуар обычно располагается в верхней части системы.

Открытый резервуар управляется приведенным ниже уравнением. Термин (v_2/v_1 -1) описывает процентное изменение объема системного объема. Член 3α∆t описывает процентное изменение объема трубопровода из-за расширения трубопровода. Этот член вычитается из процентного изменения объема, поскольку расширение трубы поможет компенсировать расширение объема жидкости.

Описание переменных и единиц измерения см. в разделе 3.4.

3.2 Закрытый бак без баллона

Закрытый расширительный бак без баллона не имеет отверстий для выхода в атмосферу. Это просто закрытый резервуар с подключением к системе охлажденной воды. Закрытый резервуар имеет дополнительное пространство, которое заполняется воздухом, когда температура в системе низкая. По мере повышения температуры в системе охлажденной воды объем увеличивается и заполняет пустое пространство внутри резервуара.

Рис. 2: В закрытом баке без баллона есть свободное пространство, когда система охлажденной воды холодная. По мере повышения температуры в системе вода расширяется в свободное пространство внутри бака.

Уравнение, управляющее закрытым резервуаром, показано ниже. Это уравнение следует тому же основному формату, что и открытый резервуар, за исключением того, что константа «2» заменена членом (P_a/P_1)-(P_a/P_2). Этот термин описывает изменение давления, которое может быть обеспечено в расширительном баке. В открытом резервуаре изменение давления недопустимо. Открытый резервуар будет заполняться по мере расширения жидкости, но как только объем резервуара будет заполнен, любой дополнительный объем переполнит резервуар, и изменение давления не произойдет. С другой стороны, закрытый резервуар может приспособиться к увеличению объема и давления. По мере расширения жидкости объем в резервуаре увеличивается. Затем, как только объем будет заполнен, закрытый резервуар больше не будет увеличиваться в объеме, но будет увеличиваться давление. Таким образом, расширительный бачок может вместить большее расширение жидкости при меньшем объеме.

Описание переменных и единиц измерения см. в разделе 3.4.

3.3 Закрытый бак с баллоном/мембраной

Закрытый бак с баллоном или диафрагмой является наиболее распространенным расширительным баком. Этот расширительный бак похож на закрытый бак, за исключением того, что внутри бака есть камера или диафрагма, которая разделяет воду и воздух. Когда объем охлажденной воды расширяется, вода давит на камеру или диафрагму. Мембрана или диафрагма служат барьером между воздухом и водой, чтобы ограничить попадание воздуха в воду.

Камера или диафрагма также позволяет воздуху внутри камеры или диафрагмы быть предварительно заряженным или сжатым. Важность наддува воздуха заключается в том, что он определяет давление, которое должна достичь охлажденная вода, прежде чем расширительный бак примет объем. Например, закрытый резервуар имеет давление 14,7 фунтов на квадратный дюйм. Когда давление охлажденной воды превышает 14,7 фунтов на квадратный дюйм, охлажденная вода будет поступать в расширительный бак. С другой стороны, допустим давление в камере/диафрагме составляет 25 фунтов на кв. дюйм, тогда охлажденная вода будет поступать в резервуар только тогда, когда давление охлажденной воды превысит 25 фунтов на кв. дюйм. Это позволяет закрытому резервуару с баллоном или диафрагмой иметь меньший объем, поскольку ему не нужно принимать объем при более низком давлении.

Рис. 3: Закрытый бак с баллоном состоит из предварительно заряженного воздуха. По мере повышения температуры внутри системы объем расширяется и давит на мочевой пузырь или диафрагму. Охлажденная вода поступает в систему

Основное уравнение для баллонного или мембранного расширительного бака с предварительно нагнетаемым воздухом показано ниже. Верхний срок такой же, как закрытый расширительный бачок. Нижний член заменил атмосферное давление на P_pre, которое представляет собой предварительно заряженное давление.

Чаще всего предварительное давление выбирается равным минимальному давлению в системе P1. Это сводит приведенное выше уравнение к приведенному ниже уравнению.

3.

4 Определения входных данных уравнения

В следующей таблице перечислены все переменные, использованные в предыдущих уравнениях, а также описания и единицы измерения для каждой переменной на основе USCS.

Раздел 4.0: Определение размера расширительного бака

После выбора типа расширительного бака необходимо определить значения, которые будут использоваться в уравнении, соответствующем типу расширения. В этом разделе будет обсуждаться каждая из переменных, чтобы вы могли определить значения для каждой переменной в различных ситуациях.

4.1 ОПРЕДЕЛЕНИЕ ЗНАЧЕНИЙ ТЕМПЕРАТУРЫ

Значения температуры используются для определения «дельта Т» и значений удельного объема, которые обсуждаются в следующем разделе. Вы должны найти самые низкие и самые высокие температуры, которые будут иметь место в системе охлажденной воды.

Низкая температура: Значение низкой температуры — это просто температура подачи охлажденной воды. Диапазон температур подачи охлажденной воды ограничивается следующими двумя требованиями. Температура подачи охлажденной воды должна быть достаточно низкой для осушения воздуха, но не слишком низкой, чтобы охладитель не замерз. Типичные температуры охлажденной воды показаны ниже.

• Подача охлажденной воды: от 42 F до 48 F/5,56 C до 7,78 C
• Возвратная охлажденная вода: от 52 F до 58 F/от 5,56 C до 7,78 C

Если система охлажденной воды представляет собой смесь гликолей, то самая низкая температура может отличаться от указанной выше. Добавление гликоля в охлажденную воду позволяет снизить температуру подачи охлажденной воды из-за его более низкой точки замерзания.

Высокая температура: Значение высокой температуры обычно представляет собой температуру, возникающую, когда чиллер и насос(ы) охлажденной воды выключены. Когда система охлажденной воды отключена, температура охлажденной воды может достигать температуры окружающей среды. В здании без кондиционера температура может быть от 80 до 9. Диапазон 0 F. Если трубопровод охлажденной воды расположен снаружи, то температура охлажденной воды может превышать 100 F, в зависимости от местоположения.

4.2 ОПРЕДЕЛЕНИЕ ЗНАЧЕНИЙ УДЕЛЬНОГО ОБЪЕМА

Значения удельного объема определяются из данных о свойствах жидкости. Калькулятор расширительного бака включает конкретные значения объема для воды и различных смесей полипропиленгликоля и полиэтиленгликоля.

Значения удельного объема также можно найти в ASHRAE Fundamentals для воды и на следующем веб-сайте для гликолевых смесей.

4.3 ОПРЕДЕЛЕНИЕ ЗНАЧЕНИЙ ДАВЛЕНИЯ

Рис. 4. Не забудьте преобразовать манометрическое давление в абсолютное перед использованием уравнений расширительного бака.

4.3.1 НИЗКОЕ ДАВЛЕНИЕ/ДАВЛЕНИЕ НАПОЛНЕНИЯ

Низкое давление – это минимальное давление в системе, обеспечивающее выполнение наиболее жестких требований из следующих двух ограничений: (1) 10 фунтов на кв. дюйм в самой высокой точке трубопровода или (2) чистый положительный напор на всасывании, необходимый для насоса охлажденной воды.

(1) Ограничение по высоте: Низкое давление или давление наполнения — это давление, требуемое в точке наполнения, необходимое для заполнения всей системы трубопроводов и достижения манометрического давления 10 фунтов на кв. дюйм в самой высокой точке трубопровода, чтобы предотвратить попадание воздуха в воду/раствор. При расчете этого давления вы должны исходить из того, что насос(ы) выключен, а температура жидкости самая высокая. Точка наполнения обычно используется, потому что расширительный бак расположен в точке наполнения и имеет почти такое же давление. Если расширительный бачок расположен вдали от точки наполнения, то можно использовать разницу высот между точкой наполнения, чтобы найти минимальное давление в расширительном бачке.

Например, предположим, что температура наполняющей воды составляет 75 F, и вода поступает в систему на высоте 10 футов над чистым полом, а самая высокая точка системы находится на высоте 150 футов над чистым полом. Это приведет к перепаду высот в 140 футов или 60,7 фунтов на квадратный дюйм. Таким образом, давление наполнения должно составлять 70,7 фунтов на квадратный дюйм. Этот пример показан на первом следующем рисунке.

(2) Ограничение чистого положительного напора на всасывании: Далее следует также проверить чистый положительный напор на всасывании, требуемый для насосов охлажденной воды. Низкое давление или давление наполнения должно быть достаточно большим, чтобы удовлетворялся требуемый чистый положительный напор на всасывании.

Например, предположим, что температура наполняющей воды составляет 75 F, и вода поступает в систему на высоте 10 футов над чистым полом, а самая высокая точка системы находится всего в 30 футах над чистым полом. Это приведет к перепаду высот всего в 20 футов или 8,6 фунтов на квадратный дюйм. Таким образом, согласно предыдущему ограничению минимальное давление будет составлять всего 18,6 фунтов на кв. дюйм. Однако, если насос охлажденной воды расположен на 10 футов выше точки заполнения, тогда давление на всасывании насоса охлажденной воды будет всего 14,3 фунтов на кв. дюйм. Если для насоса требуется чистая положительная высота всасывания 20 фунтов на квадратный дюйм, то давление наполнения, определенное из ограничения высоты, не будет соответствовать чистому положительному значению высоты всасывания. Таким образом, давление наполнения должно быть увеличено, чтобы соответствовать чистому положительному ограничению высоты всасывания. Этот пример показан на втором следующем рисунке.

Рис. 5: Минимальное давление/давление наполнения определяется в соответствии с требованием 10 фунтов на кв. дюйм в самой высокой точке, как показано зеленым цветом. Давление на более низких отметках затем определяется путем преобразования футов напора в фунты на квадратный дюйм. Это приводит к манометрическому давлению наполнения 70,7 фунта на кв. дюйм и манометрическому давлению всасывания насоса охлажденной воды 66,4 фунта на кв. дюйм. Вы также должны дважды проверить чистый положительный напор на всасывании, необходимый для насоса охлажденной воды, но в этом примере давление на всасывании очень высокое и должно быть легко обеспечено. Насос выключен, при определении минимального давления.

Рис. 6: На этом примере зеленым цветом показано минимальное давление в точке наполнения, основанное на давлении 10 фунтов на кв. дюйм в самой высокой точке. Красным цветом показано давление в точке заполнения, основанное на минимальном давлении 20 фунтов на кв. дюйм на всасывании насоса охлажденной воды. Как видите, красный показывает более высокое минимальное давление в точке заполнения и, следовательно, более высокое минимальное давление в расширительном бачке. Таким образом, для вашего уравнения вы должны использовать более высокое значение минимального давления, основанное на NPSHR. Насос выключен при определении минимального давления.

5.3.2 ВЫСОКОЕ ДАВЛЕНИЕ

Значение высокого давления – это максимальное давление, которое может возникнуть в расширительном баке, при котором не происходит отказа предохранительных клапанов или оборудования из-за высокого давления. Первый сценарий, который нужно проверить, это когда насос включен, а охлажденная вода имеет максимальную температуру. Хотя это, скорее всего, никогда не произойдет на практике, это возможно, и ваша конструкция должна выдерживать экстремальные возможности. Например, предположим, что насос охлажденной воды обеспечивает давление 40 фунтов на кв. дюйм, а чиллер настроен на максимальное давление 125 фунтов на кв. дюйм. Вы начинаете с чиллера с манометрическим давлением 125 фунтов на квадратный дюйм, а затем давление на всасывании насоса будет составлять 85 фунтов на квадратный дюйм. Предположим, что потери в трубопроводе от расширительного бака до насоса составляют 4,3 фунта на кв. Тогда расширительный бак будет иметь высокое давление 80,7 фунтов на квадратный дюйм.

Рисунок 7: Высокое давление в расширительном баке определяется путем имитации максимального давления на предохранительных клапанах и оборудовании и определения максимального значения давления, при котором давление на всем оборудовании и предохранительных клапанах находится в пределах их пределов давления. На этом рисунке показано максимальное давление в чиллере 125 фунтов на квадратный дюйм при включенном насосе. Это приводит к максимальному давлению в расширительном баке 89,3 фунтов на квадратный дюйм.

Сценарии всегда следует запускать с включенным и выключенным насосом, поскольку оборудование должно находиться в пределах требуемого давления независимо от того, включен насос или нет. Например, если вы запускаете сценарий с максимальным давлением в точке заполнения системы, равным 125 фунтов на кв. дюйм, что является типичным максимальным давлением для фитингов трубопроводов, и насос выключен, то предельные значения давления соблюдаются для всего оборудования. . Однако, как только насос будет включен, вы превысите требуемое для чиллера давление в 125 фунтов на кв. дюйм.

Рис. 8. Если предположить, что максимальное давление в точке заполнения составляет 125 фунтов на кв. дюйм, то давление на насосе охлажденной воды и чиллере составит 120,7 фунтов на кв. дюйм. Это соответствует требованиям к давлению 125 фунтов на кв. дюйм для насоса охлажденной воды и чиллера. Однако это справедливо только при выключенном насосе.

Рис. 9: Как только насос будет включен, давление на выходе из насоса охлажденной воды составит 160,7 фунтов на кв. дюйм. Поскольку насос охлажденной воды по-прежнему обеспечивает давление 40 фунтов на квадратный дюйм, как показано в предыдущих примерах. 160,7 фунтов на квадратный дюйм превысит максимальное давление в чиллере 125 фунтов на квадратный дюйм. Таким образом, максимально допустимое давление в расширительном баке должно быть снижено со 125 фунтов на кв. дюйм до 890,3 фунта на кв. дюйм, как показано на предыдущем рисунке.

5.3.3 ТОЧКА НЕИЗМЕНЕНИЯ ДАВЛЕНИЯ

Часто можно услышать, что расширительный бачок – это точка, в которой давление в системе не меняется. Это верно, но предполагается, что температура не меняется. Так что не путайте предыдущую дискуссию о максимальном и минимальном давлении с тем, что давление в расширительном бачке не меняется при включении или выключении насоса. На самом деле вы можете видеть, что давление не меняется при включении и выключении насоса на предыдущих рисунках 8 и 9..

5.4 Линейный коэффициент теплового расширения

Для расчетов можно использовать следующий линейный коэффициент теплового расширения. Однако более точные значения можно получить, используя данные, предоставленные производителями труб.

Если у вас смесь нескольких типов труб, вам следует использовать более низкий коэффициент теплового расширения. Это позволит увеличить расширительный бачок. Если у вас более высокий коэффициент теплового расширения, вы воспользуетесь преимуществами увеличения объема системы, возникающего при расширении трубопровода. Когда жидкость нагревается, она расширяется, но труба также расширяется, чтобы вместить часть увеличенного объема жидкости. Таким образом, выбор материала трубы, который расширяется меньше всего, даст наиболее консервативный результат.

Раздел 5.

0: ПРОБЛЕМЫ КОНСТРУКЦИИ РАСШИРИТЕЛЬНОГО БАКА

В этом разделе рассматриваются наиболее распространенные проблемы проектирования, возникающие при проектировании расширительного бака для системы охлажденной воды. Вопросы включают в себя, где разместить резервуары, какой материал выбрать для резервуара и какого производителя использовать для резервуара.

5.1 РАЗМЕЩЕНИЕ БАКА

При размещении расширительного бачка необходимо проверить давление в системе, когда насос включен и выключен, а также когда система холодная или горячая. Типичное расположение расширительного бака — на линии всасывания насоса охлажденной воды, рядом или на линии заполнения. Другое возможное расположение, которое используется реже, — это самая высокая точка системы. Лучший способ понять, где находится резервуар, — это понять последствия размещения резервуара в этих двух местах.

5.1.1 РЕЗЕРВУАР, РАСПОЛОЖЕННЫЙ НА ВХОДЕ CHWP

При расположении резервуара на всасывании CHWP, вблизи самой низкой точки системы, минимальное и максимальное давление будут намного выше, чем в резервуаре в самой высокой точке. Это связано с тем, что на самую низкую точку будет оказывать давление высота, действующая на эту точку. На следующей диаграмме предполагается, что минимальная температура составляет 40 ° F, а максимальная температура составляет 100 ° F. Максимальное и минимальное давление определяются на основе перепада высот и насоса, который обеспечивает давление 40 фунтов на квадратный дюйм. Кроме того, общий объем охлажденной воды составляет 2100 галлонов, а расширительный бак представляет собой бак мембранного типа. В результате получается бак на 104 галлона.

Преимущество расположения бака на всасывании CHWP заключается в том, что расширительный бак обычно легче обслуживать рядом с насосами и чиллерами. Насосы и чиллеры расположены на первом этаже в техническом помещении, потому что слишком сложно обслуживать оборудование на крыше и слишком сложно заменять оборудование на крыше.

Как вы, возможно, помните, местонахождение резервуара является точкой постоянного давления, когда насос включается и выключается, при условии, что температура остается постоянной. Таким образом, резервуар обычно не расположен на стороне нагнетания насоса, поскольку это означает, что независимо от того, когда насос включен или выключен, давление на выходе насоса будет одинаковым. В основном, когда насос включен, давление в системе охлажденной воды снижается, а не увеличивается.

Рисунок 10: Бак, расположенный на всасывании CHWP, дает размер расширительного бака 104 галлона.

5.1.2 РЕЗЕРВУАР, РАСПОЛОЖЕННЫЙ В САМОЙ ВЫСОКОЙ ТОЧКЕ

Когда резервуар расположен в самой высокой точке, максимальное и минимальное давление будут ниже. Если все остальные переменные оставить равными и изменить только максимальное и минимальное давление, расширительный бак должен быть на 39 галлонов. Как видите, размещение резервуара в более высокой точке с более низким давлением приведет к уменьшению размера резервуара. Недостатками являются проблемы обслуживания с ремонтом и заменой бака в самой высокой точке системы охлаждённой воды.

Рисунок 11: Когда все остальные переменные остаются постоянными, бак, расположенный при более низком давлении, приведет к меньшему объему расширительного бака, чем бак, расположенный при более высоком давлении. Как видите, перепад давления между максимальным и минимальным почти такой же, как и в предыдущем месте, но объем расширительного бака меньше.

5.2 МАТЕРИАЛЫ БАКА

При выборе расширительного бака сначала необходимо выбрать тип, а затем размер. Следуя этим вариантам, вы должны затем выбрать материал резервуара.

Кожух: Кожух расширительного бака должен быть сертифицирован ASME, а также должен выдерживать давление в системе. Обычно оболочка рассчитана на давление 150 фунтов на квадратный дюйм, и большинство оболочек изготовлены из стали.

Мембрана/камера: Мембрана/камера должны выдерживать коррозионную активность воздуха/воды или гликоля. Поскольку охлажденная вода, как правило, не используется для питьевой воды, диафрагма/камера не требует одобрения для работы с питьевой водой. Материал диафрагмы/камеры обычно представляет собой пластик, подобный полипропилену, или каучук, подобный бутилу.

5.3 ПРОИЗВОДИТЕЛИ РЕЗЕРВУАРОВ

Производители, поставляющие этот тип расширительного бака, показаны в таблице ниже. Последний раз эта таблица обновлялась в январе 2018 года. Производители могли изменить приведенную ниже информацию.

Сайт производителя (производителя)

• Amtrol: https://www.amtrol.com/product/therm-x-trol-expansion-tanks/
• Flexcon: https://www.flexconind.com/products/category.html?newsid=62

5.4 ВСПОМОГАТЕЛЬНЫЕ УСТРОЙСТВА

Расширительный бак имеет следующие типичные вспомогательные устройства, которые помогают поддерживать функцию расширительного бака.

Запорный клапан: Запорный клапан должен быть установлен на системном соединении между системой охлажденной воды и расширительным баком. Запорный клапан позволяет отсоединить расширительный бачок, чтобы его можно было отремонтировать или заменить.

Сливной клапан: Для ремонта бака необходимо слить воду из расширительного бака. Таким образом, на резервуаре или на трубопроводе, ведущем к резервуару, должен быть предусмотрен сливной клапан. Сливной клапан должен находиться в самой нижней точке бака и должен располагаться между запорным клапаном и расширительным баком.

Воздушный клапан: Воздушный клапан используется для наполнения сжатым воздухом баллонных/мембранных расширительных баков.

Опоры: Расширительный бак следует подвешивать либо к потолку, либо к стене, либо к полу. Расширительный бак не должен поддерживаться трубопроводом.

Раздел 6.0: ПРОБЛЕМЫ КОНСТРУКЦИИ РАСШИРИТЕЛЬНОГО БАКА

6.1 ПОДАЧА ЖИДКОСТИ

В этом разделе вы введете диапазон температуры и диапазон давления для жидкости. Кроме того, вы также должны указать жидкость как 100% воду или смесь воды и гликоля.

Рисунок 12: Сначала введите основную информацию о системе охлажденной воды, включая минимальную и максимальную температуру жидкости, минимальное и максимальное давление жидкости и материал первичного трубопровода. Основным материалом трубопровода является материал с наименьшим коэффициентом теплового расширения. Кроме того, вы также должны ввести давление предварительной зарядки, если вы используете баллонный/мембранный бак.

6.2 ВВОДЫ ТРУБОПРОВОДОВ

В разделе трубопроводов необходимо ввести в таблицу все трубопроводы охлажденной воды. Для этого участка должны встречаться все длины труб. Трубопровод вместе с оборудованием будет определять общий объем системы.

Рис. 13. Далее необходимо ввести всю информацию о трубопроводе. Как правило, вы можете суммировать все длины труб для определенного материала трубы и размера трубы и вставить одну строку для всех этих секций. Однако иногда вы можете разбить трубопровод на секции в зависимости от местоположения. Например, «6» байпас или «6» чиллер». Когда вы выбираете материал трубы, раскрывающийся список типов материалов изменится, чтобы показать доступные типы материалов для этого материала. Например, «Тип K» и «Тип L» недоступны в разделе «Сталь». Кроме того, сочетание материала трубы и типа материала также определяет доступные размеры труб. Некоторые комбинации материала/типа трубы не имеют определенных размеров.

6.3 ВВОДЫ ОБОРУДОВАНИЯ

Далее вы должны ввести в таблицу все оборудование и объем охлажденной воды в каждой единице оборудования. Объем оборудования для охлажденной воды вместе с объемом трубопровода будет определять общий объем системы.

Рисунок 14: Не забудьте добавить объем от оборудования. Такое оборудование, как чиллеры, может содержать значительное количество жидкости.

6.4 ВЫХОДЫ НА РАСШИРИТЕЛЬНЫЙ БАК

Используя общий объем системы и ввод жидкости, калькулятор автоматически и мгновенно выводит размеры трех типов расширительных баков (1) открытых, (2) закрытых и (3) закрытых с диафрагмой/баллоном.

Рис. 15. Используйте выходные данные расширительного бака и информацию, полученную из этого руководства, чтобы выбрать расширительный бак для вашей системы.

Информация о расширительном баке водонагревателя

К

Аарон Стикли

Аарон Стикли

Аарон Стикли — лицензированный сантехник с 15-летним опытом работы в сфере коммерческого, нового сантехнического оборудования, обслуживания и ремонта жилых помещений. Он начал свой собственный бизнес по обслуживанию жилья и ремонту сантехники. Статьи Аарона о сантехнике на The Spruce публикуются четыре года.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 03.05.22

Рассмотрено

Ричард Эпштейн

Рассмотрено Ричард Эпштейн

Ричард Эпштейн — лицензированный мастер-сантехник с более чем 40-летним опытом работы в сфере сантехники для жилых и коммерческих помещений. Он специализируется на оценке, а также проектировании и инжиниринге сантехнических систем и работает в одной из крупнейших профсоюзных строительных компаний Нью-Йорка.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Кевин Норрис

В закрытой водопроводной системе стандартный водонагреватель может вызвать нагрузку на водопроводные трубы и арматуру из-за нормального теплового расширения, которое происходит при нагревании воды. Это может быть проблемой в любой закрытой системе, где вода нагревается. Как водонагреватели, так и котлы для систем отопления дома могут быть подвержены такого рода повреждениям, если не будут приняты меры для их предотвращения. С водопроводной системой, 9Расширительный бак водонагревателя 0365 может помочь свести к минимуму риск повреждения водопроводной системы из-за давления. (Обычно это не проблема для современных водонагревателей без резервуара по требованию – эта проблема возникает только у традиционных водонагревателей с резервуаром.)

Что такое расширительный бак водонагревателя?

Расширительный бачок водонагревателя является защитным устройством (иногда его называют тепловым расширительным бачком). Это переливной сосуд, который снижает давление , вызванное нормальным тепловым расширением, происходящим при нагревании воды.

Расширительный бачок водонагревателя служит переливным приемником, поглощая избыточный объем воды, возникающий при нагреве воды, а также поглощая колебания напора поступающей воды. Поскольку вода расширяется при нагревании из-за теплового расширения, водонагреватель создает дополнительный объем воды каждый раз, когда нагревает воду. Подсчитано, например, что холодная вода в стандартном 50-галлонном водонагревателе расширяется до 52 галлонов при нагревании до 120 градусов по Фаренгейту. Этот дополнительный объем воды может создать избыточное давление в водопроводной системе, а если повышенного давления достаточно, то со временем это может привести к повреждению водонагревателя, сантехнических приборов и самих водопроводных труб.

Следует отметить, что все водогрейные котлы и водонагреватели имеют предохранительные клапаны температуры и давления. В соответствии с нормами и законом требуется предотвращать травмы при аномальных изменениях давления и температуры. Они автоматические и сбрасывают воду в приборе, но расширительный бак необходим для того, чтобы системы работали в пределах проектных параметров.

Закрытые системы водоснабжения

В открытой системе, где расширяющаяся вода может вернуться обратно в городское водоснабжение, часто не возникает никаких проблем. Однако во многих домах есть замкнутая система водоснабжения, оснащенная односторонним клапаном, например обратным клапаном, обратным клапаном или редукционным клапаном (PRV). В закрытой системе это дополнительное давление воды из-за теплового расширения, скорее всего, приведет к повреждению, потому что дополнительное давление воды не может вернуться в городское водоснабжение и, следовательно, ему некуда деваться.

Во многих случаях, даже если вы используете городское водоснабжение (независимо от того, есть ли обратный клапан или предохранительный клапан), повышенное давление от нагрева воды для бытового потребления может привести к тому, что предохранительный клапан рассеет воду. Для поступающей холодной воды могут потребоваться расширительные баки или буферные баки.

Большинство городов требуют, чтобы закрытые водопроводные системы жилых домов были оборудованы расширительными бачками. Если у вас есть какая-либо форма предотвращения обратного потока, установленная на главном водопроводе, по закону вам может потребоваться также установить расширительный бак водонагревателя. Проверьте местные строительные нормы и правила или позвоните в отдел строительства и безопасности, чтобы выяснить это.

Установка расширительного бака водонагревателя

Если у вас не установлен односторонний клапан на главном водопроводе и, следовательно, у вас нет замкнутой системы водоснабжения, вы все равно можете воспользоваться расширительным баком водонагревателя. Расширительные баки обычно устанавливаются над водонагревателем на линии холодной воды перед ее входом в водонагреватель; однако их действительно можно установить в любом месте на линии холодной воды перед входом в водонагреватель. Наличие расширительного бачка помогает предотвратить капающие краны и работающие туалеты, не позволяя избыточному давлению в системе достигать арматуры и преждевременно повреждать ее.

Цены на расширительный бак водонагревателя начинаются примерно с 40 долларов и достигают почти 200 долларов; Цена во многом зависит от объема бака. Для большинства жилых установок с водонагревателями на 40 или 50 галлонов подойдет простой бак на 2 галлона. Бак довольно легко установить с помощью обычного резьбового соединения 3/4 дюйма. Над водонагревателем необходимо установить тройник, если его еще нет.

Если вы нанимаете сантехника для установки водонагревателя, рекомендуется заодно узнать стоимость установки расширительного бака. Это может быть не намного больше, чем вы уже платите, если это делается в то же время. Если вы устанавливаете водонагреватель самостоятельно, рассмотрите возможность установки расширительного бака, даже если он не требуется, поскольку преимущества намного перевешивают связанные с этим работы и затраты.

Расширительный бак водонагревателя | Как работают расширительные баки

Что такое расширительный бак водонагревателя?

Вода расширяется при нагревании и, если ей некуда деваться, это может создать опасную ситуацию.

Представьте себе внутреннюю часть водонагревателя вашего дома со слишком высоким давлением внутри.

В прошлом накопившаяся под давлением вода просто сливалась обратно в городскую систему водоснабжения. Но это не всегда возможно. Если есть что-то, чтобы предотвратить этот выброс, вам понадобится еще одна защита, которая приводит нас к расширительному бачку водонагревателя.

Расширительный бачок водонагревателя – это дополнительная маленькая деталь, которая крепится к вашему водонагревателю. Он предназначен для обработки избыточной воды, которая накапливается. Таким образом, когда давление воды становится слишком высоким, она будет поступать в ваш расширительный бак, а не повреждать водопроводные клапаны, арматуру и соединения вашего дома, что может привести к разрыву линии с неизмеримым ущербом и затратами.

При термическом расширении воды расширительный бак водонагревателя предотвращает нежелательное повышение давления. Вода расширяется примерно на 2% при нагревании с 50 ° F до 120 ° F.

Вы устанавливаете расширительный бак на линии от впускного клапана, который подает горячую воду в ваш дом. Бак состоит из двух секций, разделенных резиновым клапаном. Вода проходит через верхнюю часть, а в нижней находится сжатый воздух.

Именно это давление воздуха позволяет баку поглощать избыточное давление от вашего водонагревателя, что удерживает его от других систем вашего дома.

Поделитесь и сохраните этот рисунок, чтобы вернуться к нему снова!

Часто задаваемые вопросы о расширительных баках водонагревателя включают:

Что такое обратный клапан?

Обратный клапан — это механизм, предотвращающий обратный поток термически расширенной воды в неправильном направлении. Без расширительного бака повышенное давление может вызвать ненужную нагрузку на сантехнику, включая водонагреватель, и сократить срок их службы.

Обязательно ли устанавливать расширительный бачок на холодную сторону?

Хотя расширительные баки могут быть установлены на горячей стороне, мы настоятельно рекомендуем их устанавливать на холодной линии после запорного клапана.

Где должен быть установлен расширительный бак по отношению к водонагревателю?

Расширительный бак может находиться в любом месте вашей водопроводной системы, и его не нужно устанавливать в непосредственной близости от водонагревателя. Чаще всего он устанавливается с помощью «Т» на холодном входе в водонагреватель. Но функционально его можно установить в любом месте на линии холодного подвода.

Можно ли установить расширительный бачок под любым углом? Пт. 1

Расширительный бак можно установить под любым углом. Это будет противоречить информации, которая поставляется с любым расширительным баком, который вы покупаете в розничном магазине. В инструкциях по установке, которые поставляются с розничными расширительными баками, говорится, что бак должен быть установлен в подвесном вертикальном положении. Когда вы выбираете расширительный бак для розничной продажи, он поставляется с седельным фитингом. Это позволяет избежать пайки и упрощает монтаж расширительного бачка для обычного человека. Седловой фитинг просто зажимается на трубе и имеет резьбу, позволяющую прикрепить резервуар.

Можно ли установить расширительный бачок под любым углом? Пт. 2

Сначала вы просверливаете небольшое отверстие в существующей трубе. Далее крепится хомут так, чтобы отверстие совпадало с входным отверстием для расширительного бачка. Хотя это один из вариантов, мы не рекомендуем использовать эти фитинги по нескольким причинам. Они позволяют разместить бак только в одном положении (вертикально), и они ненадежны. Вместо этого мы рекомендуем впаивать в систему соответствующие фитинги или использовать оцинкованные фитинги.

Как узнать, нужна ли замена расширительного бачка водонагревателя

В то время как традиционный водонагреватель может прослужить 10-15 лет, расширительный бак может выйти из строя еще раньше. Во-первых, вы можете продлить срок службы вашего расширительного бака за счет правильной установки, обеспечивающей соответствие давления воздуха в баке давлению воды в вашем доме. Вы можете предотвратить дорогостоящую аварию, периодически осматривая расширительный бачок. Если вы видите, что под баком или рядом с фитингами капает вода, клапан может быть заблокирован. Это может произойти из-за мусора, например, месторождений полезных ископаемых. У вас также должен быть механизм для проверки давления, например, манометр для воды, который может сказать вам, правильно ли работает бак или повреждена ли диафрагма. Расширительный бак водонагревателя часто можно заменить без замены всей системы.

Кому нужен расширительный бачок водонагревателя?

Если у вас «закрытая система», то есть есть предохранитель обратного потока или другое устройство, которое не позволит вашей воде течь обратно в водопровод, тепловое расширение приведет к значительному увеличению давления в водопроводе вашего дома. система.

В этих условиях не только у вас должен быть расширительный бак, но и в некоторых муниципалитетах. Кроме того, производитель вашего водонагревателя может аннулировать вашу гарантию, если у вас закрытая система и вы не получите эту защиту.

Вам не нужен расширительный бачок водонагревателя, если у вас безбаковый водонагреватель, так как в нем нет бачка и нет повышения давления. Аналогичным образом, если ваш дом подключен к открытой системе водоснабжения, где избыток воды возвращается в городское водоснабжение, это не создаст никакой нагрузки на водопроводную систему вашего дома.

Звоните (425) 636-7038

для быстрого обслуживания-

Проблемы с давлением воды — O’Grady Plumbing

Мониторинг

Высокое давление

Очень важным фактором минимизации износа находящейся под давлением стороны вашей водопроводной системы является контроль избыточного давления, который может повредить вашу сторону подачи воды. Это означает контроль давления подачи путем снятия показаний давления на нагруднике:

• Прикрепите манометр к любому нагруднику. (Примечание. Вы можете купить манометр у местного поставщика сантехники или в хозяйственном магазине. Купите тот, у которого есть красная стрелка ограничения, которая показывает пиковое давление, пока вы не сбросите его вручную.)
• Проверьте давление, оставив его на нагруднике шланга с включенным клапаном на ночь.
• Показание должно составлять от 55 до 60 фунтов на квадратный дюйм. Если оно выше 70 фунтов на квадратный дюйм, то избыточное давление сокращает срок службы многих компонентов сантехники в вашем доме и приводит к преждевременному выходу из строя.

Затрагиваемые элементы включают в себя: кран заполнения шарового крана внутри бачка унитаза, электромагнитные клапаны стиральной машины, электромагнитный клапан посудомоечной машины, водонагреватель, все ваши смесители, включая картриджи душевых клапанов внутри ванны и душа, а также все гибкие соединители для подачи воды и аварийные запорные клапаны.

Должен быть установлен

Редукционный клапан

Это все дорогостоящий ремонт, и вы хотите получить от них как можно больший срок службы, прежде чем заменять их. Риск повреждения водой в результате разрыва водопровода является самым большим риском. Ремонт, чтобы устранить утечку воды, как правило, прост, а счет за восстановление большой.

Единый сантехнический кодекс требует установки PRV (редукционного клапана), если давление воды превышает 80 фунтов на квадратный дюйм во время строительства дома, или для любой проверки сантехнических работ, которая включает последующее испытание водой, приводящее к высокому давлению. . Вы должны провести испытание давлением в течение ночи, и если оно превышает нормальное рабочее давление, следует установить предохранительный клапан или заменить существующий на давление от 55 до 60 фунтов на квадратный дюйм. Установка терморасширительного бака является обязательным условием при установке предохранительного клапана в системе бытового водоснабжения, производящей горячую воду.

Редукционный клапан

PRV работает как обратный клапан

Установка PRV без терморасширительного бака будет иметь неблагоприятные последствия, если вы производите горячую воду в доме. Когда вы устанавливаете PRV, давление воды снижает давление воды на стороне домовладельцев, но не позволяет воде течь в обратном направлении, компенсируя тепловое расширение. В случае отсутствия терморасширительного бака в системе водоснабжения, защищенной предохранительным клапаном и производящей горячую воду, давление воды поднимется до уровня выше, чем до установки предохранительного клапана.

Перепускной клапан работает как обратный клапан, не позволяя воде возвращаться в городскую магистраль при нагреве водонагревателя. При правильной установке терморасширительный бак будет принимать пики более высокого давления и удерживать избыточное давление в баке до тех пор, пока вода не остынет, или кто-то не использует воду, чтобы сбросить давление.

Забронировать услугу сейчас

Читать о

Низкое давление

Низкое давление воды редко бывает результатом низкого давления. Один простой способ определить, какое у вас давление воды:

• Наденьте манометр на нагрудник шланга и проверьте давление.
• Если давление воды выше 30 фунтов на квадратный дюйм, скорее всего, проблем с давлением нет.
• Следующим шагом будет запустить что-нибудь и посмотреть, упадет ли датчик более чем на 5-10 фунтов.
• Если это так, вы, вероятно, можете заключить, что проблема с размером или препятствием в водопроводе.
• Следующий вопрос, который необходимо задать, заключается в том, существует ли проблема низкого давления как в горячем, так и в холодном состоянии. Если в вашей системе водоснабжения существует низкое давление на горячую и холодную воду, вероятно, у вас есть оцинкованные трубы, которые проржавели и подверглись коррозии изнутри.
• Низкое давление в системе водоснабжения обычно связано с оцинкованными трубами, которые необходимо заменить, или с трубой меньшего диаметра, питающей слишком много приборов.
• Также возможно, что что-то застряло в определенном месте. Если на одном приборе на горячую и холодную есть низкое давление, то следует проверить аэратор на наличие мусора. Если проблема только на горячей или холодной стороне, вы можете удалить/заменить трубку подачи; и при этом включите воду, чтобы заполнить пустое тестовое ведро, чтобы увидеть, сохраняется ли проблема.

• Если давление в этой точке хорошее, снова подсоедините трубку подачи и запустите кран.
• Если давление по-прежнему низкое, картридж на кране, вероятно, неисправен, и вам следует обратиться к разделу «Смесители и раковины» в разделе «Советы по сантехнике».
• Если давление на аварийном запорном клапане по-прежнему низкое, значит, в трубе застрял засор.
• Если проблема с трубой горячей воды сохраняется, можно перекрыть подачу воды к водонагревателю и отсоединить трубу подачи горячей воды, выходящую из водонагревателя.
• Лучше всего соорудить что-нибудь, чтобы сторона подачи горячей воды возвращалась обратно в мусорный бак.
• Теперь у вашего водонагревателя нет ничего, что было бы соединено с выпускной трубой для горячей воды сверху, и у вас есть подача, которая в противном случае была бы подсоединена к водонагревателю, шлангу и попадала бы в мусорное ведро.
• Затем подсоедините гибкую подачу холодной воды к уже не находящейся под давлением горячей трубе, где проблема не устранена, и включите холодную воду. Это отправит воду под давлением обратно в трубу горячей воды и сместит препятствие в мусорное ведро. Если проблема связана с холодной водой, вы можете попробовать ту же процедуру, подключившись к холодной воде вашего соседа и выпустив воду обратно из нагрудника шланга при отключении основного водоснабжения.

Заказать услугу сейчас

Усилитель давления воды и расширительный бак

Усилитель давления воды и расширительный бак

Консультации по сантехнике

Как обсуждалось в наших предыдущих публикациях серии «Давление воды», существует множество проблем, которые могут привести к низкому давлению воды. Многие из них представляют собой проблемы, которые могут быть устранены опытным сантехником и установкой усилителя давления воды и/или расширительного бака. Иногда, однако, дело просто в том, что ваш муниципальный водопровод просто не обеспечивает нужного вам напора. В этом случае вы можете получить желаемые результаты, вложив средства в повышение давления воды с помощью Kew Forest Plumbing. Узнайте больше о повышении давления воды.

Усилитель давления воды

Насос повышения давления воды можно использовать в любом доме, где давление воды ниже желаемого, при условии, что диаметр водопроводной магистрали, ведущей в ваш дом, составляет 3/4 дюйма или больше. Идея этих систем довольно проста. Односторонний насос увеличивает силу подачи воды в ваш дом. Другими словами, это увеличивает статическое давление этой воды во всех трубах вашего дома. Мы можем порекомендовать и установить широкий ассортимент повысителей давления воды.

Расширительный бачок

Помимо самого насоса, установка повышения давления воды также содержит специальный расширительный бачок. Этот танк выполняет две задачи. Во-первых, он действует как резервуар для хранения. Это означает, что вы не столкнетесь с проблемой падения давления по мере израсходования воды, стоящей в трубах. Во-вторых, он поддерживает давление идей в системе.

Для этого цистерна снабжена специальной подкладкой – своеобразным резиновым пузырем. Любое пустое пространство в этом мочевом пузыре надувается с помощью прикрепленного воздушного компрессора. Это помогает гарантировать, что давление в системе водоснабжения вашего дома останется стабильным, независимо от того, сколько воды окажется в расширительном баке в любой конкретный момент времени.

Для получения дополнительной информации о том, как насос повышения давления воды может принести пользу вашему дому Jamaica Estates, обратитесь к экспертам по повышению давления воды в Kew Forest Plumbing & Heating. Расположен в центре Квинса, Нью-Йорк.

Венди Касерес-Диаз

Помощник по административным вопросам / Коллекции

Венди имеет более чем 10-летний опыт работы в сфере обслуживания клиентов и работает в Kew-Forest Plumbing с начала 2020 года. Она занимает должность помощника по административным вопросам и занимается дебиторской задолженностью. коллекции. В другие ее обязанности входит обслуживание клиентов: ответы на звонки, планирование работы, регистрация и помощь в случае необходимости. Она также отвечает за организацию вызовов службы поддержки и оформление соответствующих документов для проверки газовых труб согласно местному закону 152. Венди говорит на двух языках и очень помогает в общении с нашими испаноязычными клиентами. Венди добрая и вежливая, гарантируя довольный клиент, является постоянным клиентом.

Шэрон ДеКурси

Офис-менеджер / Бухгалтер

Шэрон гордится тем, что является неотъемлемой частью команды Kew-Forest Plumbing с 2001 года. Она имеет более чем 30-летний опыт работы в сфере обслуживания клиентов и гордится своей карьерой в Kew-Forest. в качестве административного помощника и доросла до офис-менеджера и бухгалтера. В ее ежедневные обязанности входит: надзор за персоналом административного офиса, AP и AR, пособиями, банковскими делами, кадрами и расчетом заработной платы. Шэрон также ведет некоторые из крупных счетов и занимается выставлением счетов по сертифицированным счетам заработной платы. Она оказывает поддержку как Даррену, так и Полу в обеспечении бесперебойной работы бизнеса, а также является резервной поддержкой для обслуживания клиентов и организации звонков в службу поддержки. Шэрон привносит в Кью-Форест свою твердую трудовую этику, доброту и желание помогать другим, создавая приятную и позитивную рабочую атмосферу.

Мишель Гутьеррес

Административный ассистент. / DOB Liaison

Мишель имеет более чем 21-летний опыт работы с клиентами. Она проработала в сфере сантехники более 18 лет, а в Kew-Forest Plumbing почти 10 лет. Мишель имеет опыт выполнения различных офисных обязанностей, начиная от работы с клиентами и заканчивая планированием встреч для сервисных работ и организацией ежегодных испытаний РПЗ и осмотров котлов. Мишель также является нашим связным DOB. Она занимается регистрацией вакансий, организует проверки, а также управляет документами и знанием электронной системы подачи документов DOB для получения разрешений на различные работы, такие как новое строительство, ремонт и переоборудование. Мишель также имеет дело с Департаментом охраны окружающей среды Нью-Йорка по вопросам проведения работ, связанных с перекрестным подключением, и разрешений на водомеры. Благодаря своему усердию, профессионализму и общему заботливому отношению Мишель гарантирует, что к клиенту Кью всегда относятся уважительно и вежливо во всех аспектах ее работы.

Район, известный сегодня как Маспет, был зафрахтован голландскими и английскими поселенцами в середине 17 века. Голландцы купили землю в районе, известном сегодня как Квинс, в 1635 году, и через несколько лет начали фрахтовать города. В 1642 году они поселились в Маспате в соответствии с хартией, предоставленной преподобному Фрэнсису Даути. Название «Маспет» происходит от имени индейцев Меспитчес, одного из 13 основных индейских племен, населявших Лонг-Айленд. Оно переводится как «у плохого водоема» из-за множества стоячих болот, существовавших в этом районе.

Мемориал 11 сентября был установлен на 69-й улице и Гранд-авеню в память о жертвах местной пожарной части Всемирного торгового центра, которые были крупнейшими из всех подразделений FDNY. Памятник, примыкающий к затонувшей скоростной автомагистрали Куинс-Мидтаун, ориентирован на территорию Всемирного торгового центра, где теперь из Маспета видна Башня Свободы. 11 сентября у памятника проходит ежегодная поминальная церемония. [любезно предоставлено wikipedia.com]

К середине девятнадцатого века Fresh Ponds был процветающим немецким фермерским сообществом. В 1860 году застройщик Джордж К. Шотт получил большой участок земли в Fresh Ponds в качестве погашения долга. Он переименовал землю в Глендейл в честь своего родного города в Огайо. Девять лет спустя некий Джон С. Скули, агент по недвижимости, купил значительное количество недвижимости и также назвал ее Глендейл.

Глендейл был известен своими многочисленными аутентичными немецкими ресторанами, а именно Zum Stammtisch (Семейный стол), Von Westernhagen’s и Hans Gasthaus. Однако в последнее десятилетие все, кроме Zum Stammtisch, навсегда закрылись. Stammtisch высоко ценится большинством гидов по Нью-Йорку, даже если он расположен в отдаленном районе. [любезно предоставлено wikipedia.com]

Этот район был заселен примерно в 1816 году людьми английского происхождения и был назван в начале девятнадцатого века за его расположение в середине между тогдашними городами Вильямсбург, Бруклин и Ямайка, Квинс на Магистраль Вильямсбург и Ямайка (ныне Метрополитен-авеню), открытая в 1816 году.0124

Четыре национальных исторических района были внесены в Национальный реестр исторических мест в 1983 году: Исторический район Форест-Норман; Гроув-Линден-Ст. Исторический район Джона; Исторический район Сенека-Ондердонк-Вудворд; и исторический район Вудбайн-Пальметто-Гейтс. [любезно предоставлено wikipedia.com]

Первоначально Риджвуд был частью голландского поселения Босвейк (Бушвик), а позже был включен в состав деревни Брекелен (Бруклин).

Наследие прошлого стоит и сегодня; Дом Ондердонк, построенный в 1709 году. Это старейший каменный дом в голландском колониальном стиле в Нью-Йорке. Также на территории Ондердонк-Хауса находится Арбитражная скала, которая была маркером спорной границы между Бушвиком и Ньютауном и, по сути, Бруклином и Квинсом.

Риджвуд также участвовал в съемках многих крупных кинофильмов, в том числе «Французские связи», «Странники», «Воспоминания о Брайтон-Бич», «Вялотекущие парни: фильм», «Бит-стрит» и «Полицейский». Помимо этих фильмов, 9 марта на Fresh Pond Road в Риджвуде снимались сцены для «Клан Сопрано»., 2006 год, когда взорвалась кальянная рядом с соседним баром Glenlo’s Tavern. [любезно предоставлено wikipedia.com]

Даррен Лундин

Президент

Даррен — мастер-сантехник из Нью-Йорка в четвертом поколении, имеющий более 38 лет опыта работы в области сантехники, отопления и полива. Он является выпускником Нью-Йоркского технологического института со степенью бакалавра в области промышленной инженерии. Даррен является активным членом Ассоциации мастеров-сантехников Нью-Йорка и в настоящее время входит в совет директоров. Даррен был воспитан в строгой трудовой этике, и теперь он применяет эти ценности в своей компании. Он продолжил наследие своей семьи и продолжает строить свой бизнес, основанный на честности, надежности и превосходном обслуживании клиентов.

Пол Лундин

Вице-президент

Мастер-сантехник Нью-Йорка в четвертом поколении, Пол уже более 34 лет работает в сфере сантехники и отопления. Лицензированный мастер-сантехник Нью-Йорка № 1806. Лицензированный главный подрядчик по тушению пожаров города Нью-Йорка № 935B. Сертифицированный установщик/тестер устройства предотвращения обратного потока штата Нью-Йорк №3428. Пол, также воспитанный в строгой трудовой этике, продолжает применять эти ценности в своей компании. Он также продолжил наследие своей семьи и продолжил строить свой бизнес, основанный на честности, надежности и превосходном обслуживании клиентов. От самого мелкого ремонта до самых крупных проектов по сантехнике, отоплению и спринклеру, он готов служить с гордостью.

Уильям Вагнер

Помощник вице-президента

Билл, лицензированный мастер-сантехник города Нью-Йорка (#1498), работает в Kew Forest Plumbing and Heating уже более 42 лет. Билл работает оценщиком крупных коммерческих и жилых помещений в Нью-Йорке. Он обладает детальными, специализированными знаниями в области сантехники для жилых и коммерческих помещений.

Сантехнические насадки | Коммунальный округ Плато

НАКОНЕЧНИКИ ДЛЯ ТЕПЛОВОГО РАСШИРЕНИЯ

КОММУНАЛЬНЫЙ РАЙОН ПЛАТО РЕКОМЕНДУЕТ УСТАНОВКУ РАСШИРИТЕЛЬНОГО БАКА НА ВАШЕМ ДОМЕ или ПРЕДПРИЯТИИ.



Что такое тепловое расширение?

…и что я могу с этим поделать?

Тепловое расширение является одной из наиболее серьезных проблем, связанных с сантехникой, но о которой многие домовладельцы мало знают.

Что такое тепловое расширение?

Вода практически не сжимается под давлением. А при нагревании он увеличивается в объеме: содержимое 40-галлонного резервуара для воды может увеличиться на полгаллона и более при нагревании! Ни одно из этих свойств не сулит ничего хорошего для закрытых водопроводных систем.

Если в вашем доме установлен редукционный клапан (PRV), клапан предотвращения обратного потока, рециркуляционный насос с обратным клапаном или что-либо еще, предотвращающее обратный поток воды, его водопроводная система считается «закрытой». Коммунальный округ Плато использует исключительно вилки счетчиков со встроенным обратным клапаном; таким образом, фактически все наши клиенты имеют закрытую водопроводную систему в своих домах и на предприятиях . Закрытая система — это система, в которой питьевая вода не имеет возможности выйти из водопровода дома (в открытой системе вода внутри водопровода может быть возвращена в городскую водопроводную сеть через линию подачи).

Когда нагретая вода расширяется в закрытой системе, этому дополнительному объему некуда деваться, если не используются приспособления: предохранительный клапан, обратный клапан или обратный клапан блокируют единственный выход. Это очень хорошо, если обратный поток из вашего дома угрожает загрязнением водоснабжения, но очень плохо для арматуры, труб и водонагревателя, если не принять меры предосторожности.

Давление, добавляемое в закрытую систему из-за теплового расширения, может привести к износу уплотнений, повреждению электромагнитных клапанов (например, в стиральных и посудомоечных машинах) и даже к разрыву трубы . Срок службы водонагревателей может сильно сократиться из-за дополнительного стресса. В крайних случаях повышенное давление в водонагревателе, работающем на газе или пропане, может привести к обрушению дымохода внутри, что приведет к утечке угарного газа.

Способы борьбы с тепловым расширением

Универсальный сантехнический кодекс требует, чтобы устройство теплового расширения было установлено всякий раз, когда присутствует предохранительный клапан или защита от обратного потока. Обычно это происходит в виде расширительного бачка, который подключается к водонагревателю, вмещая при этом увеличивающийся объем. Другие варианты включают в себя клапаны с выпускными отверстиями, которые просто сливают все, что система не может удержать, и специальные клапаны наполнения унитаза, которые сливают избыточный объем в бачок унитаза.

Знаете ли вы? Капающий клапан сброса температуры и давления (T&P) на водонагревателе указывает на потенциальную проблему теплового расширения. Это клапан с небольшой ручкой или рычагом, который автоматически открывается, когда температура или давление внутри резервуара нагревателя превышают установленный предел (обычно 150 фунтов на квадратный дюйм/210 °F). Это аварийные клапаны, и они не предназначены для регулярной работы. Когда один из них протекает, первым шагом обычно является замена клапана. Если утечка продолжается, есть проблема.

Проверенный и верный способ борьбы с тепловым расширением — это расширительные баки . Эти баки, устанавливаемые на линии подачи, имеют резиновую камеру или диафрагму, которая отделяет воздушную камеру от остальной части бака. Воздух закачивается, чтобы соответствовать давлению водопровода. При расширении вода вместо создания давления в пределах водонагревателя или водопровода попадает в расширительный бачок, сжимая воздух. Как только расширение прекращается и появляется место, сжатый воздух выталкивает воду обратно в источник.

Расширительные баки должны находиться под надлежащим давлением, чтобы функционировать должным образом. Всегда лучше следовать инструкциям производителя, которые обычно требуют, чтобы давление воздуха соответствовало давлению подачи (это можно измерить на патрубке с помощью водяного манометра ). Если установить слишком низкое давление, вода будет слишком легко поступать в бак, который не предназначен для такого регулярного использования. Установите слишком высокое значение, и воде будет труднее попасть внутрь, что сведет на нет цель резервуара. Вы можете проверить давление в баке с помощью стандартного шинного манометра.

• Если давление подачи превышает 80 фунтов на квадратный дюйм, большинство производителей требуют, чтобы предохранительный клапан был установлен перед расширительным баком. Это также хорошая идея, чтобы уберечь вашу сантехнику от ненужного стресса.

• Расширительные баки обычно имеют максимальное давление 150 фунтов на квадратный дюйм.

• Размер расширительных баков

  зависит от мощности водонагревателя и входного давления подачи. Перед покупкой убедитесь, что у вас есть точные цифры для обоих.

Расширительные баки должны быть установлены на входной линии подачи холодной воды, перед водонагревателем. Хотя многие резервуары можно устанавливать в любом положении, они будут работать лучше и дольше, если будут установлены на горизонтальном участке, когда входное отверстие резервуара будет направлено вниз (чтобы вода поступала внутрь только при необходимости и легко стекала из резервуара).

Беглую проверку состояния бака можно выполнить в любое время, когда водонагреватель не нагревается, постукивая по его наружной поверхности костяшками пальцев или монетой: звук должен звучать как (в основном) полый металлический бак. Если вы слышите более громкий стук, возможно, бак полон воды. Вы можете убедиться, что бак переувлажнен, сняв крышку, защищающую воздушный клапан Шредера (такой же, как на автомобильных и велосипедных шинах), и нажав на штифт. Как и в случае с вашими шинами, воздух должен выходить. Если вода выходит, значит резина испортилась и нужен новый бак. Если ничего не происходит, возможно, в баке недостаточно воздуха: используйте велосипедный насос или воздушный компрессор, чтобы восстановить давление в камере, следуя инструкциям производителя.

Краткий совет:  Расширительные баки следует проверять ежегодно. После установки единственный способ получить точные показания давления воздуха в расширительном баке — перекрыть подачу воды и сбросить давление в системе, открыв кран перед измерением. Поскольку ваш водонагреватель также должен проходить ежегодное техническое обслуживание , имеет смысл проводить их одновременно.

Если у вас уже установлен расширительный бак, отлично! Если вы не знаете, открыта ваша водопроводная система или закрыта, узнайте! Хотя в вашем доме может быть устройство, регулирующее давление воды, или средства защиты от загрязнения водопровода, он все же может быть уязвим для разрушающего давления термически расширенной воды.



УТЕЧКИ ВОДЫ ПОЛЕЗНЫЕ СОВЕТЫ

• Устраните все утечки как можно скорее;
• После устранения всех утечек вы можете получить право на корректировку счета в рамках нашей программы страхования Servline;
• Для получения дополнительной информации о корректировке счетов позвоните в службу поддержки клиентов по телефону (423) 346-3101 или в службу поддержки по телефону (844) 748-2437.





БОЛЬШОЙ СЧЕТ ЗА ВОДУ?……ВОТ ЧТО ДЕЛАТЬ!

• Найдите свой счетчик воды. Обычно его можно найти на границе участка во дворе ближе к концу 90 128.
• вашей дороги.
• Убедитесь, что никто не использует воду. Прочитайте и запишите показания вашего счетчика.
• Есть стрелка, похожая на секундную стрелку на часах. Обратите внимание на его положение. Наблюдайте за положением этой руки в течение 2–3 минут. Если он двигается, значит, есть утечка.
• На циферблате также может быть небольшой треугольник или звездочка (посмотрите слева от иллюстрации вверху). Если он движется, вода протекает.
• В вашем доме может быть запорный клапан для воды. Если это так, закройте вентиль. Если счетчик все еще движется, ваша утечка происходит между счетчиком и местом расположения клапана. Ищите мокрые места во дворе. Этот тип утечки часто трудно обнаружить, поэтому вам может потребоваться позвонить местному сантехнику.
• Если стрелка индикатора расходомера останавливается, когда запорный клапан закрыт, утечка происходит в доме за отсечным клапаном.
