Расширительный бак для водоснабжения. Устройство, монтаж, нормы
Расширительный бак (гидроаккумулятор) — предназначен для накапливания гидравлической энергии воды и последующего её использования. Гидроаккумулятор в системе водоснабжения выполняет функцию демпфера способного принять в себя, как прирост объёма или резкий скачок давления, так и компенсировать незначительный водоразбор для снижения частоты включения насоса.
Вода — жидкость практически несжимаемая, поэтому малейшая утечка в системе водоснабжения или мгновенное открытие водоразборного крана приведут к резкому снижению давления и последующему включению насоса. Малейший же прирост объёма, образующийся даже при расширении нагреваемой воды, может привести к резкому повышению давления и разрушению элементов системы водоснабжения.
Принцип действия гидроаккумулятора заключается в накоплении гидравлической энергии воды c последующим её использованием. При работающем насосе часть энергии затрачивается на сжатие воздуха заполняющего внутренний объёма бака и заполнение его водой.
Гидроаккумуляторы применяются в системах холодного и горячего водоснабжения для:
– Поддержания давления в системе водоснабжения.
– Создания запаса воды в системах с перебоями в водоснабжении.
– Компенсации температурных расширений возникающих при нагреве воды.
– Компенсации гидравлических ударов возникающих при включении насоса.
– Компенсации незначительных разборов воды или утечек провоцирующих недопустимо частое включение насоса.
– Сглаживания пиков водопотребления в системах с лимитированным мгновенным расходом воды.
Устройство и конструкция гидроаккумулятора
Конструкция гидроаккумулятора представляет собой герметичный бак, внутренний объём которого разделен эластичной мембраной. C одной стороны мембраны находится замкнутый объём воздуха, а с другой стороны вода из системы водоснабжения.
Мембрана гидроаккумулятора изготавливается из:
– Каучуков применяется в гидроаккумуляторах для воды с температурой от -10°C до +50°C, она эластична и недолговечна, а со временем возможна диффузия воды.
– Бутил применяется в гидроаккумуляторах для воды с температурой от -10°C до +100°C и отличается меньшей эластичностью, чем у каучуковой, но большей долговечностью.
Мембрана может быть сменной или не сменной. Цена гидроаккумулятора со сменной мембраной, выше цены бака такого же объёма но со стационарной мембраной, за то в случае разрыва мембраны не потребуется замена всего бака. Кроме того в гидроаккумуляторах со сменной мембраной вода не контактирует с внутренней поверхностью бака, что является дополнительной защитой от коррозии.
Некоторые гидроаккумуляторы серийно могут оснащаться манометром, датчиком разрыва мембраны и устройствами с помощью которых в баке будет обеспечена циркуляция исключающая застой воды.

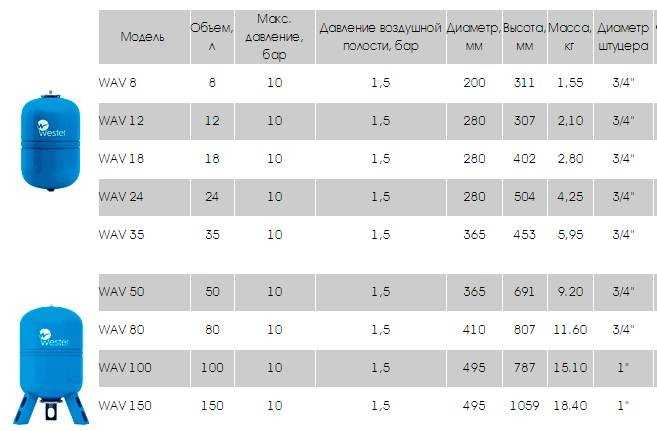

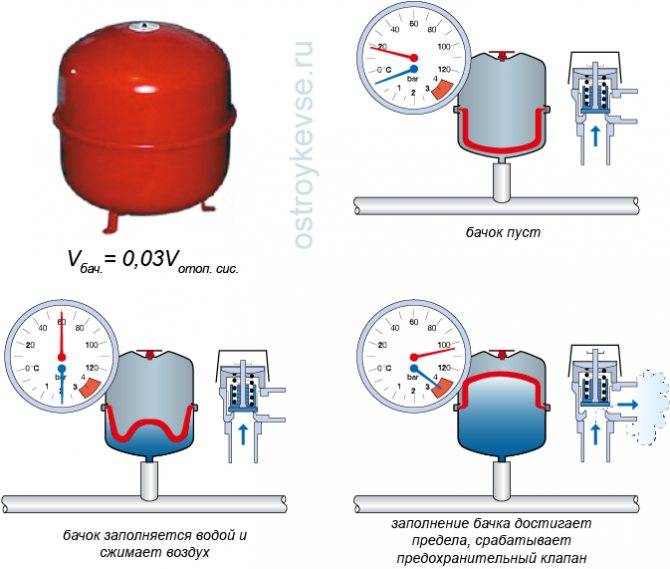

Принцип работы гидроаккумулятора
Принцип работы гидроаккумулятора основан на накапливании гидравлической энергии воды и последующем её использовании. Ниже рассмотрен принцип работы гидроаккумулятора на примере наиболее распространённой схемы подключения с повысительным или скважинным насосом. Эластичная мембрана герметично разделяет объём бака на две полости – газовую и водяную. Мембрана может растягиваться таким образом, что весь объём гидроаккумулятора будет заполнен газом или водой.
Газовая полость соединена с атмосферой через ниппель и с помощью компрессора в ней может быть создано начальное давление. Водяная полость через патрубок соединяется с трубопроводом водоснабжения.
Зарядка гидроаккумулятора водой начинается по сигналу датчика давления который при достижении значения Pmin подаёт сигнал на включения насоса. Работа насоса приводит к повышению давления в системе водоснабжения до максимально допустимой отметки Pmax и поступлению в гидроаккумулятор резервного объёма воды, при этом газ сжимается и доля занимаемого им объёма в баке уменьшается. Насос настраивается на давление включения Pmin и давление выключения Pmax.
Незначительный разбор воды, такой как, открытие одного крана, не ведёт к включению насоса, а покрывается водой вытесняемой сжатым газом из гидроаккумулятора. После вытеснения из гидроаккумулятора всего запаса воды и достижении минимального давления, поступит сигнал на включение насоса. Гидроаккумулятор предназначен для чистой питьевой воды.
Запрещается использовать для горючих, химически активных жидкостей, а также воды, содержащей абразивные вещества и прочие твердые предметы, которые приводят к интенсивному износу мембраны.

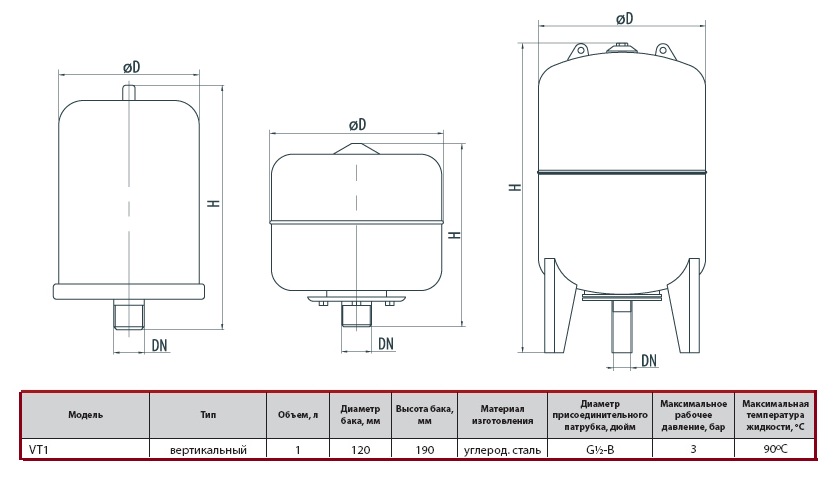

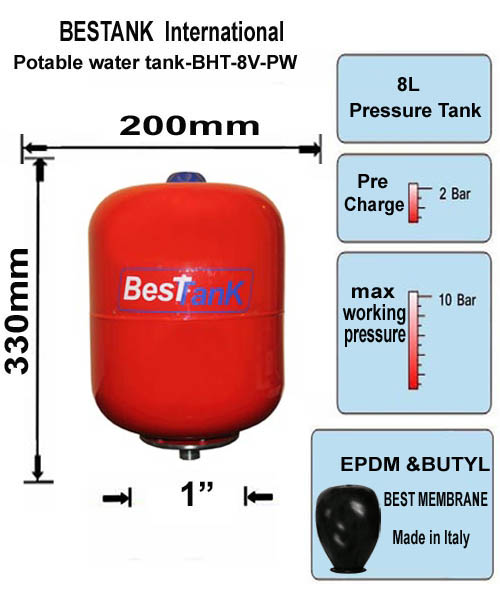

Технические характеристики гидроаккумулятора
Начальное давление газового пространства — избыточное давление в газовой полости гидроаккумулятора на момент его поставки. В зависимости от условий эксплуатации, давление газового пространства может быть увеличено с помощью автомобильного компрессора или уменьшено спуском газа через ниппель.Максимальное давление — максимальное избыточное давление в гидроаккумуляторе, при котором гарантирована длительная безаварийная работа.
Объём гидроаккумулятора — объём внутренней полости разделённый герметичной эластичной мембраной на две части. Следует иметь в виду, что запасённый объём воды в гидроаккумуляторе, как правило, составляет 40-50% объёма бака.
Максимальное давление в системе водоснабжения — максимальное избыточное давление в системе водоснабжения, ограниченное пределами прочности элементов системы или условием бесшумной работы водоразборной арматуры.
Минимальное давление в системе водоснабжения — минимальное избыточное давление в системе водоснабжения, обусловленное высотой системы водоснабжения и минимальным избыточным давлением у верхней водоразборной точки. Автоматика управления насосом настраивается на включение при достижении этого давления.

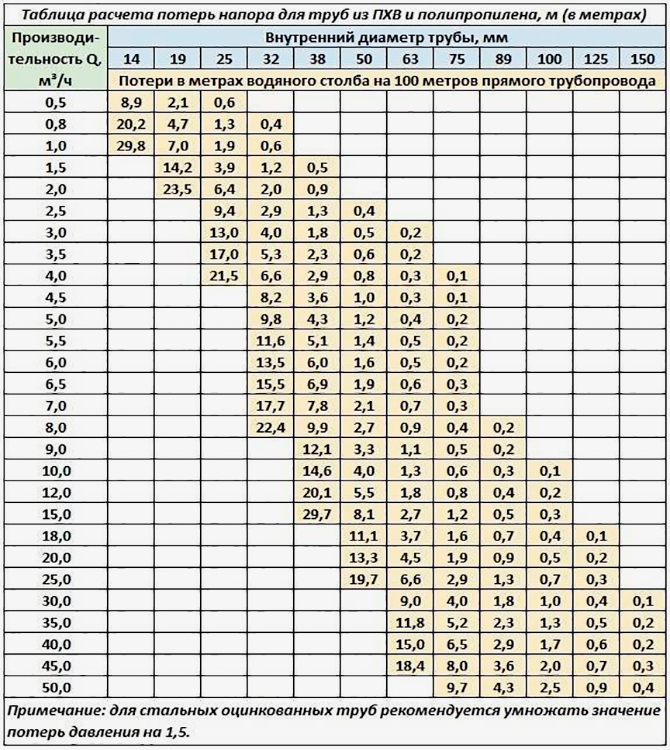

Расчёт гидроаккумулятора
В системах водоснабжения, с помощью гидроаккумулятора решают массу задач, и расчёт для каждого из случаев выполняется по различным методикам. Выше приведенный алгоритм расчёта гидроаккумулятора позволяет подобрать баки для решения двух наиболее популярных задач и определяет начальное давление газового пространства, давление включения и отключения насоса.
Первый вариант расчёта гидроаккумулятора – с приоритетом частоты включения насоса. В системах с бустерными станциями, скважинными и повысительными насосами, бак гидроаккумулятор необходим для снижения частоты включения насоса.
Рекомендуется для систем, в которых не допускается прекращение подачи воды, но случаются перерывы в подаче электроэнергии или воды из систем централизованного водоснабжения.Подбор гидроаккумулятора
Объём выбранного бака гидроаккумулятора должен быть больше или равен, объёму полученному в результате расчёта. Негативных последствий от завышения объёма гидроаккумулятора, сверх расчётного значения – нет, независимо от того на сколько он превышен.
Подбирая гидроаккумулятор, следует учесть его температурные и прочностные характеристики. Максимальное давление бака должно быть больше или равно максимальному давлению в месте его подключения. Если установка гидроаккумуляторов предусматривается в помещении, то следует учесть что баки с диаметром более 750 мм и высотой более 1,5м могут не пройти в дверной проём, а для их перемещения потребуются средства механизации. В таком случае лучше отдать предпочтение не одному, а нескольким бакам гидроаккумуляторам меньшей ёмкости.
Настройка давления в гидроаккумуляторе
Перед подключением гидроаккумулятора к системе водоснабжения в нём должно быть создано начальное давление газового пространства. В пустом гидроаккумуляторе с предварительно накачанным давлением газового пространства Pг весь объём бака занимает воздух (газ азот). После включения насоса система заполняется водой и как только давление воды превысит начальное давление газового пространства вода растягивая мембрану и сжимая газ поступит в гидроаккумулятор, а при достижении минимального рабочего давления Pmin для системы водоснабжения заполнит его на 10-15%. 15% запас воды в баке гидроаккумуляторе необходим для покрытия водоразбора во время от поступления сигнала на включение насоса, до момента поступления воды от насоса к водоразборному крану. В противном случае, при отсутствии оговоренного запаса, возможен нестабильный режим водоразбора с перерывами в момент, когда из гидроаккумулятора была вытеснена вся вода, а насос включиться ещё не успел.
Начальное давление газового пространства рассчитывается под конкретные условия работы. Рассчитать давление в гидроаккумуляторе можно в разделе сайта – Расчёты. Если начальное давление газового пространства гидроаккумулятора, установленное в заводских условиях, превышает рассчитанное значение – его следует понизить спустив воздух, а если оно меньше, давление необходимо накачать компрессором. Начальное давление газового пространства принимают на 0,2 – 1 бар меньше давления включения насоса. Чем дальше установлен гидроаккумуляторный бак от точки поддержания постоянного давления, тем меньше следует принимать начальное давление газа. В разделе сайта расчёты приведена программа которая поможет вам определить все параметры необходимые для настройки давления в гидроаккумуляторе: начальное давление газового пространства Pг, давление включения Pmin и давление выключения Pmax насоса, под конкретные условия.
Схема подключения гидроаккумулятора
Схема подключения гидроаккумулятора зависит от возложенной на него функции.
Ниже приведены наиболее популярные из схем установки гидроаккумуляторов в системах водоснабжения.
Повысительные насосные станции устанавливаются на объектах со значительным водопотреблением и как правило, один из насосов в них работает всё время. Гидроаккумулятор для повысительной насосной станции применяется в основном для сглаживания скачков давления в момент включения дополнительных насосов, ну и конечно же для компенсации незначительных водоразборов. Кроме того, подобная схема подключения гидроаккумулятора применяется в системах водоснабжения с частыми перерывами в подаче электроэнергии на повысительные насосы, если отсутствие воды во время отсутствия электроэнергии не допускается. В таком случае запасённый объём воды в гидроаккумуляторе играет роль резерва используемого во время отсутствия электроэнергии. Объём гидроаккумулятора выполняющего функцию демпфера будет тем больше, чем мощнее насосная станция и чем большее давление она должна поддерживать. В схеме установки гидроаккумулятора в качестве буферной ёмкости его объём будет тем больше, чем больше необходимый запас воды и чем меньше разница между давлением включения и давлением отключения насоса.
Оптимальный режим включений для погружного насоса, способный гарантировать ему длительную и бесперебойную работу составляет от 5 до 20 включений в час и указывается в технических характеристиках этого насоса. Реле давления включает насос при падении давления воды в системе водоснабжения до минимального значения и отключает при достижении максимального значения. Вода – жидкость несжимаемая, поэтому даже незначительное водопотребление или подкапывание, особенно в малых системах водоснабжения, понизит давление воды до минимальной отметки и станет причиной включения насоса, при этом через несколько секунд поступит сигнал на его выключение, потому что водопотребления нет, а утечку насос компенсирует моментально. Такой режим работы не благоприятен для погружного насоса и приведёт к быстрому выходу из строя. Запасённый в гидроаккумуляторе объём воды компенсирует незначительные утечки и малые водоразборы, снижая тем самым частоту включения насоса. Кроме того гидроаккумулятор в схеме с погружным насосом позволяет сгладить мгновенный рост давления воды в момент его включения.
Объём гидроаккумулятора зависит от оптимальной частоты включения насоса, его мощности, часового расхода воды и высоты установки бака.
Гидроаккумулятор в схеме подключения накопительного водонагревателя выполняет функцию расширительного бака. При нагреве вода расширяется и чем больше её объём в системе горячего водоснабжения — тем большим будет прирост объёма. Вода, как известно – жидкость практически несжимаема и даже незначительный прирост объёма в замкнутом контуре приведёт к росту давления и разрушению элементов системы. Объём бака гидроаккумулятора будет тем больше, чем больше объём воды в системе водоснабжения и накопительном водонагревателе, чем больше температура до которой нагревается вода и чем меньше максимальное допустимое давление в системе водоснабжения.
Схема подключения гидроаккумулятора перед повысительными насосами по ходу движения воды, используется для сглаживания резкого падения давления во внешней водопроводной сети во время включения насосов.
Объём бака будет тем больше, чем больше расход воды и чем меньше разница между минимальным и максимальным давлением водопровода перед повысительным насосом.
Установка и монтаж гидроаккумулятора
Установка гидроаккумулятора должна производиться квалифицированными специалистами в соответствии с инструкцией по монтажу.
Требования к установке:
– Не допускается монтаж гидроаккумуляторов с внешними повреждениями.
– Параметры рабочей среды в месте установки гидроаккумулятора не должны выходить за пределы параметров установленных изготовителем.
– Площадка предусмотренная для монтажа гидроаккумулятора должна выдерживать вес бака заполненного водой на 100%.
– В помещении с гидроаккумулятором следует предусмотреть возможность слива воды из бака, при необходимости.
– Помещение в котором предусматривается установка бака должно быть отапливаемым. Не допускается замерзание воды в баке.
– Элементы гидроаккумулятора не должны испытывать статической нагрузки от подводящих трубопроводов или другого оборудования.
– Гидроаккумулятор необходимо защитить от воздействия влаги и механических повреждений.
– Масса и габариты гидроаккумуляторов объёмом более 750 литров могут затруднить монтаж, обязательно проверьте, пройдёт ли ёмкость в дверные проёмы и учтите, что его масса будет исчисляться сотнями килограмм.
Требования к монтажу:
– Не допускаются изменения в конструкции бака гидроаккумулятора.
– В обвязке гидроаккумулятора обязательна установка предохранительного клапана, при этом давление его полного открытия не должно превышать максимально допустимого давления в баке.
– На трубопроводе перед гидроаккумулятором по ходу движения воды должен быть установлен обратный клапан предотвращающий опорожнение бака в систему водоснабжения или скважину.
– Для проведения технического обслуживания на трубопроводах обвязки бака, до и после него, следует установить запорную арматуру защищённую от случайного закрытия и дренажный кран для слива воды.
– Если в конструкции гидроаккумулятора не предусмотрена арматура исключающая застой воды в нём и обеспечивающая циркуляцию во время водоразбора, рекомендуется её дополнительная установка.
– Подключение гидроаккумулятора должно производиться только после промывки системы водоснабжения подключенной за ним и трубопроводов перед ним.
– Перед монтажом в систему водоснабжения, в гидроаккумуляторе следует создать начальное давление газового пространства в соответствии со значением полученным расчётом. Расчёт всех необходимых параметров вы найдёте в разделе сайта, Расчёт объёма и давления в гидроаккумуляторе.
Обслуживание и ремонт гидроаккумулятора
Обслуживание гидроаккумулятора:
– Ежемесячная проверка давления включения и выключения насоса, на соответствие значениям заданным при наладке.
– Раз в пол года проверка внешних повреждений гидроаккумулятора, на наличие коррозии, вмятин и подтеканий. В случае выявления внешних повреждений необходимо установить и устранить причину их возникновения.
– Раз в пол года проверка начального давления газового пространства Pг, на соответствие расчётному значению. Рассчитать начальное давление газового пространства можно в разделе сайта Расчёты.
– Раз в пол года проверка целостности мембраны и при выявлении её нарушения произвести замену.
– При длительном бездействии гидроаккумулятора, его необходимо хранить в сухом помещении, предварительно слив из него всю воду.
Проверка начального давления газового пространства в гидроаккумуляторе. Чтобы проверить начальное давление газового пространства необходимо отключить бак от системы водоснабжения, дренировать из него воду и к ниппелю газовой полости подключить манометр. Если давление ниже установленного при настройке – через тот же ниппель бак следует накачать компрессором (возможно автомобильным).
Проверка давления включения и выключения насоса. Давление включения и выключения насоса снимается по показаниям манометра установленного у гидроаккумулятора. Для этого открывается любой водоразборный кран и в момент включения насоса фиксируется значение давления. Давление отключения фиксируется после закрытия крана и последующего за ним отключения насоса.
Ремонт гидроаккумулятора в случае разрыва мембраны.
Для того чтобы выявить разорванную мембрану необходимо отключить бак от системы водоснабжения и дренировать воду, если из дренажного крана пошёл воздух, значит целостность мембраны нарушена.
Разорванную мембрану лучше заменить, если она конечно заменяемая. Клеить мембрану не рекомендуется, так как большинство клеев не допускаются для применения с водой питьевого качества, да и циклическое растяжение-сжатие мембраны, повторяющееся несколько раз в час разрушающе для клееных соединений.
Порядок замены мембраны:
– Отсоедините гидроаккумулятор от системы водоснабжения и дренируйте его.
– Сбросьте давление газовой полости через ниппель в верхней части бака.
– Демонтируйте фланец мембраны, который находится в области патрубка для присоединения трубопровода. Отвинчивая гайку в верхней части корпуса (при её наличии) освободите держатель мембраны.
– Извлеките мембрану из отверстия в нижней части корпуса.
– Проверьте внутреннюю поверхность корпуса на предмет загрязнений и коррозии, при наличии удалите их и промойте поверхность водой.
После высушите корпус гидроаккумулятора.
– Помните, мембрана не маслостойкая, поэтому маслосодержащие вещества не должны использоваться для антикоррозионной защиты внутренней поверхности корпуса.
– Вставьте держатель мембраны в отверстие в верхней части устанавливаемой мембраны, (если крепление предусмотрено конструкцией бака). Вверните болт в держатель мембраны, вставьте мембрану в корпус и введите держатель в отверстие в днище корпуса. Зафиксируйте держатель мембраны гайкой.
– Смонтируйте на корпус фланец мембраны.
– Установите предварительное давление воздуха в гидроаккумуляторе. Проверьте на утечки и присоедините гидроаккумулятор к системе.
Замена частей допускается лишь оригинальными запчастями от производителя бака. Заполнять воздушную камеру лучше всего инертным газом, например азотом. Прежде чем удалить газ из воздушной камеры следует слить из бака воду. Ресурс службы гидроаккумулятора снижается при максимальных значениях и перегрузках, а так же вне диапазона указанных температур.
Требования норм, касающиеся гидроаккумуляторов
Ниже собраны требования норм и правил касающиеся подбора, монтажа и эксплуатации гидроаккумуляторов. Приведенный перечень нормативных требований не является исчерпывающим, и со временем будет расширяться. Выдержки взяты из нормативных документов регулирующих порядок проектирования, монтажа и эксплуатации инженерных систем жилых, общественных и административно бытовых зданий. В разделе не приведены требования норм и правил которые относятся к Гидроаккумуляторам применяемым в промышленности и технологических установках.
ДБН В.2.2-15 Жилые здания
Пункт 5.21 — Глава 5 Инженерное оборудование зданий
В одноквартирных домах, присоединённых к индивидуальному водозабору, систему водоснабжения следует проектировать с мембранным пневмобаком и насосом, автоматически управляемым по давлению.
СНиП 2.04.01 Внутренний водопровод и канализация зданий
Пункт 12.4 — Глава 12 Насосные установки
Располагать насосные установки (кроме пожарных) непосредственно под жилыми квартирами, детскими или групповыми комнатами детских садов и яслей, классами общеобразовательных школ, больничными помещениями, рабочими комнатами административных зданий, аудиториями учебных заведений и другими подобными помещениями не допускается.
Насосные установки с противопожарными насосами и гидропневматические баки для внутреннего пожаротушения допускается располагать в первых и подвальных этажах зданий I и II степени огнестойкости из несгораемых материалов. При этом помещения насосных установок и гидропневматических баков должны быть отапливаемыми, выгорожены противопожарными стенами (перегородками) и перекрытиями и иметь отдельный выход наружу или на лестничную клетку.
Примечания:
1. В отдельных случаях по согласованию с местными органами санитарно-эпидемиологической службы допускается располагать насосные установки рядом с перечисленными помещениями, при этом суммарный уровень шума в помещениях не должен превышать 30 дБ.
2. Помещения с гидропневматическими баками располагать непосредственно (рядом, сверху, снизу) с помещениями, где возможно одновременное пребывание большого числа людей — 50 чел. и более (зрительный зал, сцена, гардеробная и т. п), не допускается. Гидропневматические баки допускается располагать в технических этажах.
При проектировании гидропневматических баков следует учитывать требования „Правил устройства и безопасной эксплуатации сосудов, работающих под давлением” Госгортехнадзора СССР. При этом необходимость регистрации гидропневматических баков устанавливается пп. 6-2-1 и 6-2-2 указанных Правил.
3. Не допускается располагать противопожарные насосные установки в зданиях, в которых прекращается подача электроэнергии во время отсутствия обслуживающего персонала.
Пункт 12.7 — Глава 12 Насосные установки
Производительность хозяйственно-питьевых и производственных насосных установок следует принимать:
– при отсутствии регулирующей емкости — не менее максимального секундного расхода воды;
– при наличии водонапорного или гидропневматического бака и насосов, работающих в повторно-кратковременном режиме, — не менее максимального часового расхода воды;
– при максимальном использовании регулирующей емкости водонапорного бака или резервуара — согласно разд. 13.
Пункт 12.
18 — Глава 12 Насосные установки
Насосные установки с гидропневматическими баками следует проектировать с переменным давлением. Пополнение запаса воздуха в баке надлежит осуществлять, как правило, компрессорами с автоматическим или ручным пуском или от общезаводской компрессорной станции.
Пункт 13.13 — Глава 13 Запасные и регулирующие ёмкости
Высота расположения водонапорного бака (в том числе бака горячей воды) и минимальное давление в гидропневматическом баке должны обеспечивать необходимый напор воды перед водоразборной арматурой, а в системах противопожарного или объединенного водопровода — необходимый напор у внутренних пожарных кранов до полного израсходования противопожарного запаса воды.
Примечание. В системах централизованного горячего водоснабжения баки-аккумуляторы предусматривать не следует, за исключением случаев, когда они необходимы для создания запаса воды (в банях, прачечных, в душевых бытовых зданий производственных предприятий и т. п.).
Пункт 13.
14 — Глава 13 Запасные и регулирующие ёмкости
Водонапорные и гидропневматические баки питьевой воды, а также баки-аккумуляторы надлежит изготовлять из металла с наружной и внутренней антикоррозионной защитой; при этом для внутренней антикоррозионной защиты следует применять материалы, разрешенные Главным санитарно-эпидемиологическим управлением Минздрава СССР. Для баков-аккумуляторов систем горячего водоснабжения тепловую изоляцию следует предусматривать по расчету.
Пункт 13.17 — Глава 13 Запасные и регулирующие ёмкости
Гидропневматические баки должны быть оборудованы подающей, отводящей и спускной трубами, а также предохранительными клапанами, манометром, датчиками уровня и устройствами для пополнения и регулирования запаса воздуха.
Запас воды в баках-аккумуляторах, устраиваемых в бытовых зданиях и помещениях промышленных предприятий, следует определять в зависимости от времени их заполнения в течение смены, принимаемого при числе душевых сеток: 10—20 — 2 ч; 21—30 — 3 ч; 31 и более — 4 ч.
Пункт 13.18 — Глава 13 Запасные и регулирующие ёмкости
Гидропневматические баки надлежит устанавливать в помещениях, где расстояние от верха баков до перекрытия и между баками и до стен — не менее 0,6 м.
Благодарность за предоставленные материалы:
http://www.ktto.com.ua
Другие материалы в этой категории: « Обратный клапан межфланцевый. Устройство, монтаж, нормы Клапан регулирующий муфтовый. Устройство, монтаж, нормы »
Какое давление в расширительном бачке гвс
Содержание
- Давление воздуха в расширительном баке.
- #1 Давление воздуха в расширительном баке.
- #5 давление воздуха в мембраннике
- #6 Re: Давление воздуха в расширительном баке.
- Функции расширительных баков для систем водоснабжения
- Расширительный бак как аккумулятор
- Расширительный бак для бойлера
- Нормальное давление

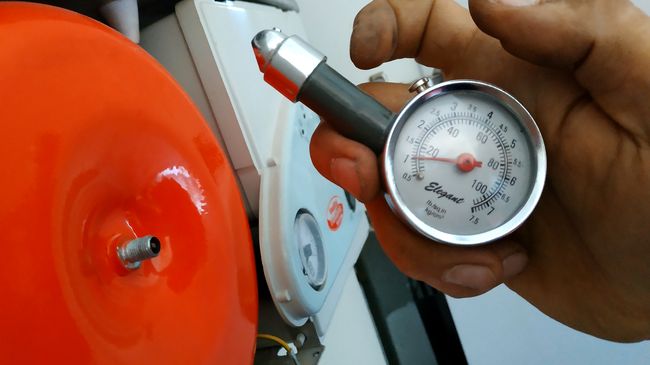

- Как измерить давление в расширительном бачке
- Регулировка показателей
Коллеги, приветствую!
Имеется такой вопрос.
Частный дом, в нем стоит газовый бойлер для горячей воды Ariston.
В системе горячего водоснабжения рядом с бойлером стоит небольшой мембранный бак. Вопрос – какое в нем должно быть давление? И как оно должно расчитываться в зависимости от других факторов в системе?
Недавно приходил газовщик, ткнул манометром в клапан мембранного бака, говорит давления нет. Посмотрел, что в системе подачи холодной воды, которая в т.ч. заходит и в бойлер, давление – 3Атм. В результате он забил насосом давление в мембранном бачке горячей воды – 3,5Атм.
Нормально ли это? И как вообще можно проверить мембранный бак на работоспособность?
Горячая вода подается в краны нормально, но иногда при ее открытии, мембранный бак издает “пердеж” (звук как у вибрирующего крана-буксы).
Заранее спасибо за консультацию.
Давление воздуха в пустом! мембранном баке должно быть на 10% меньше минимального водопроводного давления. Тогда и звуков лишних не будет.
Veter ,
Расширительный мембранный бак предназначен для работы как:
Экспанзомат – на отоплении.
Обычно применяется в частных домах. Рабочее давление жидкости 1,5 бар, давление воздуха в пустом баке должно быть около 1,5 бар (т.е. рабочее давление жидкости и воздуха должны быть приблизительно равны).
Гидроаккумулятор – на ХВС. Обычно применяется в частных домах. Располагается после насоса. Среднее давление в ХВС составляет 3 бар. Рекомендуемое давление воздуха в пустом баке 2 бар ” > (Давление воздуха в баке должно быть обязательно ниже давления воды в ХВС, иначе мембрана не будет работать)
Компенсатор гидроударов – на ХВС и ГВС. Рекомендуется ставить в конце веток большой протяжённостью, если существует вероятность мгновенного перекрытия воды. Среднее давление жидкости 3 бар. Рекомендуемое давление воздуха в пустом баке 3,5 бар.
Существуют и другие варианты использования расширительного мембранного бака, но это рядовому пользователю не нужно.
Коллеги, большое спасибо за информацию!
Как я понял, у меня вариант – компенсатор гидроударов в системе ГВС.
Только вот такой вопрос: мембранный бак стоит у меня практически сразу после бойлера , после этого трасса ГВС разводится по двум этажам на 2 санузла + кухню.
При включении крана горячей (да в принципе и холодной воды) есть такой эффект: при открытии крана вода начинает литься с нормальным напором, но примерно через пару секунд напор ослабевает тоже на пару секунд и потом опять возобновляется уже постоянно нормальный напор. В такой момент (перепада давления при открытии горячей воды) мембранный бак ГВС издает громкую вибрирующую трель. Нормально это, или можно как-то поправить?

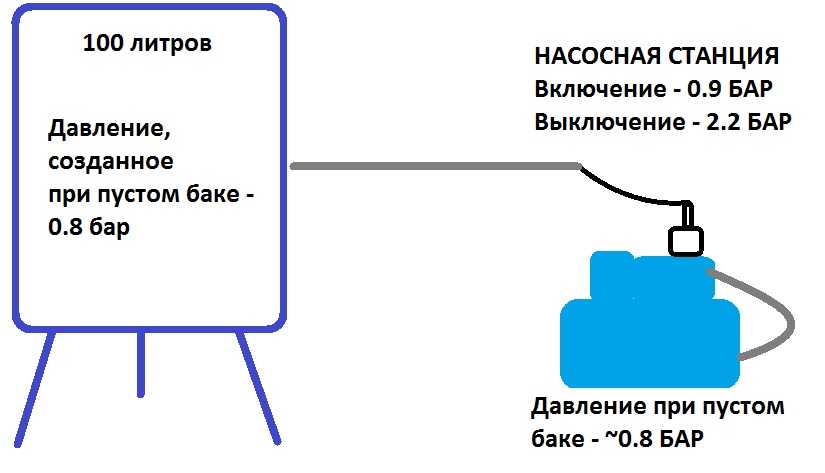

По моей системе в целом: холодная вода подается из гидроаккумулятора (бак 100л) до него соответственно вода подается из насоса в колодце. На выходе гидроаккумулятора давление 3,5Атм, далее стоит грязевой магистральный фильтр воды, после которого давление уже 3Атм, которое и подается в разводку ГВС и на вход в бойлер.
Заранее большое спасибо за консультацию!
Форум создан для начинающих и опытных сантехников, сварщиков, слесарей, электриков и рабочих – строителей. Делитесь своим опытом и получайте грамотные ответы специалистов.
- Темы без ответов
- Активные темы
- Поиск
- Пользователи
- Наша команда
Давление воздуха в расширительном баке.
#1 Давление воздуха в расширительном баке.
Сообщение » 18 авг 2009, 23:25
Сообщение » 18 авг 2009, 23:33
Вроде надо умножить рабочее давление на 0,9.
А в баке стандарт 1,5, и никто его не трогает.
А что за бак и где будет стоять?
Сообщение » 18 авг 2009, 23:45
если отопленние то не меньше 0.8 бар (для стояка чуть меньше восьми метров)
,а дальше думаем и считаем.
чем выше стояк тем больше давление.
Сообщение » 19 авг 2009, 00:06
#5 давление воздуха в мембраннике
Сообщение » 03 мар 2013, 23:46
#6 Re: Давление воздуха в расширительном баке.
Сообщение » 04 мар 2013, 00:08
В баке давление должно быть на 0,2-0,3 бар ниже давления ХВС.
Объем бака смотри ниже-
1.Определяешь коэффициент расширения жидкости(по картинке) в зависимости от требуемой
температуры К РАСШ.
2.Определяешь объем расширения V РАСШ .
V РАСШ .=V СИСТ .· К РАСШ ./100
V СИСТ .
объем воды в бойлере и трубах гвс.

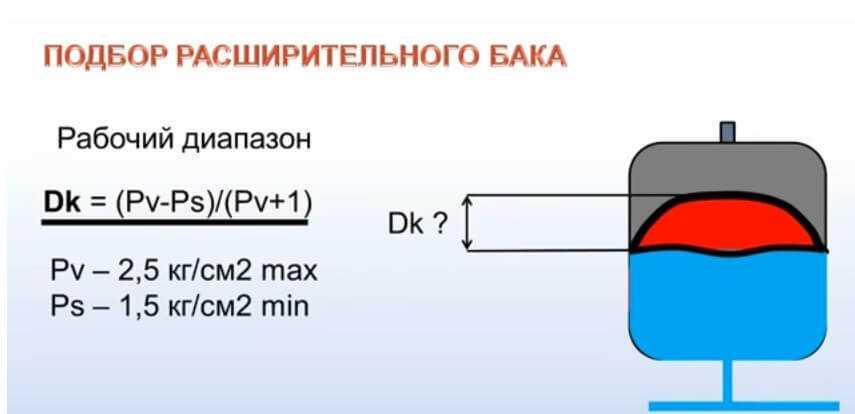

3. Определяешь коэффициент заполнения бака К ЗАП .
К ЗАП .=1-(P МИН +1)/(P МАКС +1)
P МИН -давление воздуха в баке
P МАКС -давление срабатывания пред.клапана

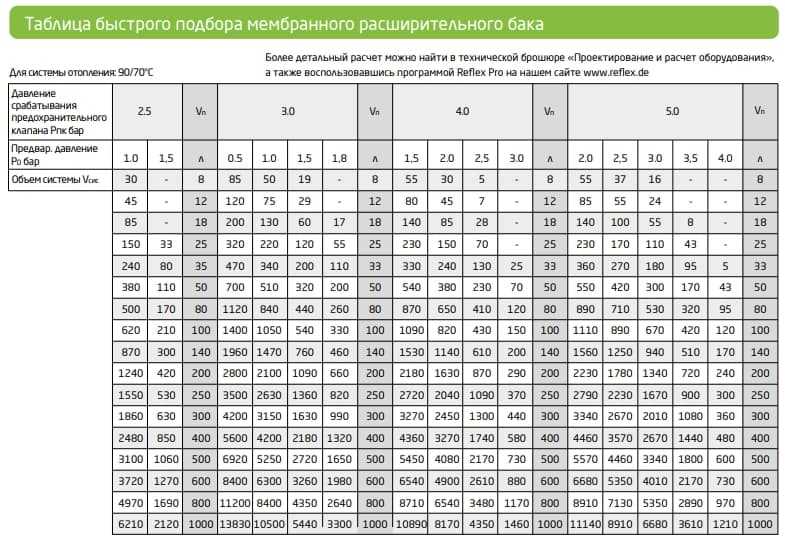

4.Определяешь объем расширительного бака V.
V=1,25· V РАСШ ./К ЗАП .
Расширительный бачок почти незаменим в водоснабжении загородного дома. Он позволяет запастись дополнительным объемом воды на случай отключения, или избежать потери этой жидкости в момент ее нагревания бойлерной системой.
Функции расширительных баков для систем водоснабжения

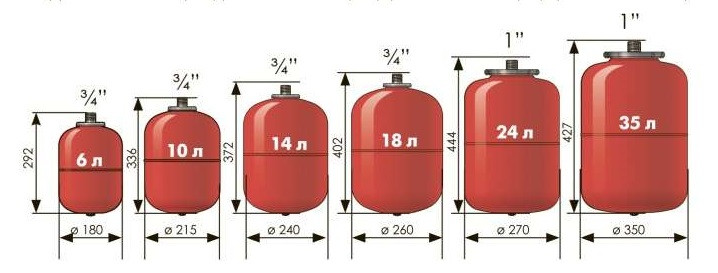

Расширительный бачок с внутренним давлением универсален, поэтому использоваться может для нескольких целей. Первый способ применения – в системе нагрева воды бойлерами в качестве дополнительной емкости для отвода при тепловом расширении. Другой способ применения – гидроаккумулятор.
Несмотря на разные выполняемые функции, бак в обоих случаях имеет идентичную конструкцию. Состоит из стального корпуса закрытого типа с внутренним пространством, которое разделено пополам эластичной мембраной.
В верхнем отсеке содержится сжатый воздух (иногда используется азот), а в нижний закачивается жидкость.
Расширительный бак как аккумулятор
Емкость подключается к системе с целью накопления дополнительной воды на тот случай, если водоснабжение прекратится. Принцип действия такой: бачок соединяется патрубком с трубами водопровода в любой точке, и при открытии крана вода начинает заполнять емкость. На соединении установлен обратный клапан, не позволяющий воде выливаться обратно.
Как только жидкость попадает внутрь, мембрана начинает двигаться вверх до тех пор, пока давление сжатого воздуха над ней не сравняется с давлением воды в системе. Стоит учитывать, что полезный объем бака составляет примерно половину от общего. В моменты отключения подачи водоснабжения, жидкость можно выкачивать из емкости через другой клапан.
Расширительный бак для бойлера
Вода имеет свойство расширяться при нагревании. Когда повышается ее температура, объем начинает возрастать. Так как емкость нагревательной системы изначально заполнена полностью, избыточная жидкость вытекает.
Чтобы избежать потерь воды, дополнительно используют расширительный бачок, устанавливаемый над бойлером. Он принимает в себя излишек. Полезное пространство внутри бака должно составлять примерно 10% от объема бойлера.
Нормальное давление
В руководстве к агрегату написано, какое давление должно быть в расширительном баке системы водоснабжения по умолчанию в данной конфигурации. Обычно оно составляет от 1 до 3 бар.
Необходимый показатель зависит еще от того, где бак находится относительно системы водоснабжения, к которой присоединен. По стандартным правилам в емкости должно быть на 0,2 атмосферы больше. Если они располагаются на одном уровне, достаточно будет этой разницы.
Если высота между расширительным бачком и системой отопления составляет 12 м, на каждые 10 метров нужно добавить дополнительную 1 атм. Получается, что для заданных условий нормальным будет давление внутри бака, которое выше водопроводного на 0,2 + 1,2 = 1,4 атмосферы.
Как измерить давление в расширительном бачке
Существует два способа узнать, под каким давлением газ находится внутри. Если к расширительному бачку с внешней стороны прикреплен манометр, его шкала покажет данные показатели. Желательно убедиться, что устройство работает правильно. Предварительно перекройте клапаны, чтобы отмежевать емкость от системы водоснабжения. Спустя 10 минут нужно сперва накачивать, а потом снова спустить воздух в баке, при этом наблюдая за поведением стрелки. Если она смещается, а движения ее плавные, то все в порядке.
Если на баке отсутствует встроенный манометр, необходимо воспользоваться портативным аналогом. Съемное устройство для измерения давления имеет такой же разъем, какой есть на выпускном клапане расширительного бачка в верхней части. Его нужно надеть и плотно закрепить. Затем открыть клапан, чтобы манометр с баком стали одной системой. Стрелки устройства покажут текущее внутреннее давление.
Регулировка показателей
Временами давление в расширительном бачке падает, поэтому его нужно периодически подкачивать, чтобы эффективность устройства оставалась на прежнем уровне.
На каждой мембранной емкости есть золотник. К нему можно подключить велосипедный или автомобильный насос, либо баллон со сжатым газом.
Накачать мембранный бак водоснабжения можно вручную или с использованием автоматического насоса. Если используете баллон со сжатым воздухом, дополнительные усилия не требуются. Нужно соединить его с емкостью специальным шлангом. Затем открыть на баллоне клапан, выпускающий газ, который под давлением сам наполнит закрытый расширительный бачок.
Расширительный бак для водыНеобходимо внимательно следить за показаниями манометра, чтобы вовремя закрутить клапан, как только внутри установится правильное давление.
, предварительно заправленный при 25 фунтов на квадратный дюйм. Давление в доме 70
У меня есть расширительный бак для воды (5 галлонов), установленный на новый водонагреватель (40 галлонов), и давление в моем доме составляет 70-80 фунтов на квадратный дюйм.
Резервуар предварительно заряжен под давлением 25 фунтов на квадратный дюйм.
Я знаю, что должен соответствовать давлению воды в моем доме и в баках, но мне интересно, не должно ли это произойти немедленно.
Если бы я должен был сделать это немедленно, нужно ли мне отключить водопровод и можно ли качать с помощью электрического насоса или мне нужно отключить водопровод и полностью снять бак, прежде чем я смогу его качать?
- вода
- водонагреватель
- бак для воды
1
Вы должны, по крайней мере, соответствовать давлению воды, питающей ваш бытовой водонагреватель. Мочевой пузырь — это мочевой пузырь, он не предназначен для того, чтобы выдерживать давление, которое он будет растягивать и растягивать, пока не сломается. Вы можете взорвать бак за часы или дни, если вы не соответствуете давлению.
Для бойлеров вы должны соответствовать любому давлению, на которое вы установили регулятор воды, обычно 14 фунтов на квадратный дюйм.
Я обычно заправляю расширительный бак до 16 фунтов на квадратный дюйм для регулятора воды, установленного на 14 фунтов на квадратный дюйм, потому что я никогда не хочу, чтобы свежая городская вода попадала в систему. Каждый раз, когда поступает пресная вода, она приносит в систему хлор и кислород, которые разрушают регулятор давления и клапан температуры и давления.
Резервуар должен быть под давлением, чтобы соответствовать давлению в линии дома. Не оставляйте его на уровне 25 фунтов на квадратный дюйм. Воздух действует как пружина; по мере заполнения мочевого пузыря воздух сжимается, и давление повышается до тех пор, пока не сравняется с давлением в магистрали. При 25 фунтах на квадратный дюйм ваш бак может быть наполовину полон (просто в качестве примера), что оставляет две проблемы. Во-первых, вы теряете половину емкости бака. Во-вторых, эффективная «скорость пружины» воздуха увеличивается, что затрудняет его наполнение по мере его заполнения. Это снижает общий эффективный амортизирующий эффект бака, что является его основным достоинством.
Резервуар должен быть пустым, чтобы создать в нем давление, потому что давление в магистрали будет отображаться независимо от состояния заполнения. Так что да, надо отключать.
Давление воздуха внутри бака должно быть установлено как минимум равным давлению на входе, при полном объеме воздушной камеры внутри бака. Для этого не нужно ничего отключать. Вы можете просто 1) перекрыть основной кран подачи воды и 2) открыть где-нибудь кран, чтобы сбросить давление в водопроводе дома, а затем 3) накачать давление в баке (используя любой воздушный насос, который вам нравится), чтобы равное нормальному давлению подачи дома. Назначение бака — поглощать объем расширения воды, который происходит при ее нагревании в водонагревателе, и при этом предотвращать любое вредное чрезмерное повышение давления. Иными словами, дает расширяющейся нагретой воде куда-то деться.
Зарегистрируйтесь или войдите в систему
Зарегистрируйтесь с помощью Google
Зарегистрироваться через Facebook
Зарегистрируйтесь, используя адрес электронной почты и пароль
Опубликовать как гость
Электронная почта
Требуется, но никогда не отображается
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie
.
Повышенное давление воды после замены расширительного бачка
спросил
Изменено 2 года, 2 месяца назад
Просмотрено 1к раз
Две недели назад мне пришлось заменить расширительный бачок на водонагревателе из-за небольшого отверстия в верхней части. С тех пор мне кажется, что когда я спускаю воду в одном из двух туалетов в доме, давление воды повышается. В мастере слышно как стук в стену, когда смываете. В другой ванной звук звучит громче с резкой остановкой после заполнения бака. Я не заметил значительного давления воды или пульсации воды ни в одном из кранов. До замены расширительного бачка такой проблемы не было.
Это нормально? Обычно это решается само собой? Можно ли что-то сделать, чтобы уменьшить давление, или это означает, что что-то не так с расширительным бачком?
Давление в баке достигло 40 фунтов на квадратный дюйм.
Во время установки он не был отрегулирован, чтобы соответствовать давлению воды на входе в дом, которое составляло 60-65 фунтов на квадратный дюйм. Из-за этого, я полагаю, именно поэтому у меня могут быть проблемы. Решится ли это, если увеличить давление в расширительном бачке? Легко ли это исправить, просто добавить воздух, или это сложнее?
- давление воды
1
Стук в трубах может быть гидравлическим ударом.
Вы можете проверить давление воды с помощью простого манометра. Некоторые из них продаются с фитингом для садового шланга для легкого подключения к наружному шлангу или к клапану подачи стиральной машины. Рассмотрите возможность выбора манометра с двумя стрелками: одна стрелка показывает давление в режиме реального времени, а другая стрелка показывает максимальное давление. Эта вторая игла рассказывает историю, когда есть проблема с гидравлическим ударом или тепловым расширением. В США давление воды в жилых домах часто регулируется не выше 60-70 фунтов на квадратный дюйм.
