Калориферы водяные для вентиляции КСк, промышленные калориферы
Нагреватели воздуха или водяные калориферы типа КСк применяется в системах отопления, осушения, кондиционирования и вентиляции помещений. Для подогрева используется горячая вода или другая незапыленная и нелипкая жидкость с низкой химической активностью. В качестве теплоносителя может выступать пар, при этом температура отопительного вещества не должна превышать 180 градусов, а давление – 1,2 мПа. Элементом отдачи тепла служат стальные трубки с алюминиевой окантовкой.
Подача воды в калорифер осуществляется из внешних источников, к которым конструкция присоединяется фланцевым креплением или с помощью сварки.
Водяные калориферы изготовляются в простом и антикоррозионном вариантах. В первом случае применяется углеродистая сталь, во втором – нержавеющая с маркировкой литерой «К».
Использование калориферов КСк допустимо при температурном режиме от -40 до +40 градусов.
Цена водяного калорифера зависит от его производительности, мощности и площади помещения, которую он может эффективно обслуживать.
В нашем ассортименте представлены десятки типоразмеров подобного оборудования мощностью от 37 до 650 кВт и производительностью обогрева воздуха до 25 тысяч куб.м. в час. Площадь обогрева одним калорифером может составлять более 150 метров квадратных.
Наибольшим спросом пользуются, как компактные, так и массивные модели следующих типоразмеров:
- КСк 3-6 массой 38 кг
- КСк 3-8 (50 кг)
- КСк 4-8 (61 кг)
- КСк 3-10 (68 кг)
- КСк 4-10 (85 кг)
- КСк 3-11 (176 кг)
- КСк 4-11 (223 кг)
- КСк 4-12 (331 кг)
Обращайтесь по указанным на сайте номерам телефонов, оставляйте заявку онлайн или свяжитесь с нами с помощью электронной почты, и мы предоставим подробную информацию по любому типу калорифера, поможем выбрать оптимальный вариант согласно ваших пожеланий и требований.
Теплотехнические характеристики водяных калориферов, указанные в таблице, приведены для режима:
| Температура воздуха на входе, °С | -20 |
|---|---|
| Температура воды на входе, °С | 150 |
| Температура воды на выходе, °С | 70 |
| Массовая скорость воздуха в набегающем потоке, кг/(см3*с) | 3,6 |
Номенклатура и основные технические характеристики калориферов КСк
| Индекс изделия | Присоединительные размеры, мм | Производи- тельность | Площадь поверх- ности тепло- обмена. м2 | Масса, кг | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Н | Н1 | L | L1 | А | А1 | А2 | Ду | по воздуху, м3/ч | по теплу, кВт | |||
| КСкЗ-1-02 ХЛЗ | 450 | 378 | 650 | 530 | 578 | 426 | 305 | 32 | 2000 | 37. 0 | 10.2 | 28 |
| КСкЗ-2-02 ХЛЗ | 450 | 378 | 775 | 665 | 703 | 426 | 305 | 32 | 2500 | 47.4 | 12.6 | 32 |
| КСкЗ-3-02 ХЛЗ | 450 | 378 | 900 | 780 | 828 | 426 | 305 | 32 | 3150 | 60.0 | 15.0 | 35 |
| КСкЗ-4-02 ХЛЗ | 450 | 378 | 1025 | 905 | 953 | 426 | 305 | 32 | 4000 | 75.4 | 17.4 | 40 |
| КСк З-5-02 ХЛЗ | 450 | 378 | 1275 | 1155 | 1203 | 426 | 305 | 32 | 5000 | 98.4 | 22.1 | 52 |
| КСк З-6-02 ХЛЗ | 575 | 503 | 650 | 530 | 578 | 551 | 430 | 32 | 2500 | 59.6 | 13.3 | 38 |
| КСкЗ-7-02 ХЛЗ | 575 | 503 | 775 | 655 | 703 | 551 | 430 | 32 | 3150 | 65. 4 | 16.3 | 44 |
| КСкЗ-8-02 ХЛЗ | 575 | 503 | 900 | 780 | 828 | 551 | 430 | 32 | 4000 | 83.2 | 19.4 | 50 |
| КСкЗ-9-02 ХЛЗ | 575 | 503 | 1025 | 905 | 953 | 551 | 430 | 32 | 5000 | 103.5 | 24.5 | 56 |
| КСкЗ-10-02 ХЛЗ | 575 | 503 | 1275 | 1155 | 1203 | 551 | 430 | 32 | 6300 | 135.6 | 28.6 | 68 |
| КСкЗ-11-02 ХЛЗ | 1075 | 1003 | 1774 | 1655 | 1703 | 1051 | 912 | 50 | 16000 | 360.0 | 83.1 | 176 |
| КСкЗ-12-02 ХЛЗ | 1575 | 1503 | 1774 | 1655 | 1703 | 1551 | 1392 | 50 | 25000 | 556.7 | 125.3 | 259 |
| КСк4-1-02 ХЛЗ | 450 | 378 | 650 | 530 | 578 | 426 | 305 | 32 | 2000 | 43. 4 | 13.4 | 33 |
| КСк4-2-02 ХЛЗ | 450 | 378 | 775 | 665 | 703 | 426 | 305 | 32 | 2500 | 58.5 | 17.5 | 38 |
| КСк4-3-02 ХЛЗ | 450 | 378 | 900 | 780 | 828 | 426 | 305 | 32 | 3150 | 70.4 | 19.6 | 43 |
| КСк4-4-02 ХЛЗ | 450 | 378 | 1025 | 905 | 953 | 426 | 305 | 32 | 4000 | 88.7 | 22.7 | 48 |
| КСк4-5-02 ХЛЗ | 450 | 378 | 1275 | 1155 | 1203 | 426 | 305 | 32 | 5000 | 115.2 | 29.0 | 59 |
| КСк 4-6-02 ХЛЗ | 575 | 503 | 650 | 530 | 578 | 551 | 430 | 32 | 2500 | 59.1 | 17.4 | 45 |
| КСк 4-7-02 ХЛЗ | 575 | 503 | 775 | 655 | 703 | 551 | 430 | 32 | 3150 | 76. 1 | 21.5 | 53 |
| КСк 4-8-02 ХЛЗ | 575 | 503 | 900 | 780 | 828 | 551 | 430 | 32 | 4000 | 97.0 | 25.5 | 61 |
| КСк 4-9-02 ХЛЗ | 575 | 503 | 1025 | 905 | 953 | 551 | 430 | 32 | 5000 | 120.9 | 29.6 | 68 |
| КСк 4-10-02 ХЛЗ | 575 | 503 | 1275 | 1155 | 1203 | 551 | 430 | 32 | 6300 | 157.6 | 37.6 | 85 |
| КСк4-11-02 ХЛЗ | 1075 | 1003 | П74 | 1655 | 1703 | 1051 | 912 | 50 | 16000 | 417.7 | 110.0 | 223 |
| КСк4-12-02 ХЛЗ | 1575 | 1503 | 1774 | 1655 | 1703 | 1551 | 1392 | 50 | 25000 | 648.4 | 166.2 | 331 |
По данным производителя (компания Теплоагрегат).
Калориферы КСк, КПСк в Новосибирске
Производство калориферов
В качестве теплоносителя используется горячая (или перегретая) вода или пар с температурой до 180°С и рабочим избыточным давлением до 1,2 МПа.
Производство калориферов КСк осуществляется согласно техническим требованиям ТУ 4863-026- 11865045-2003, калориферов КП согласно техническим требованиям ТУ 4864-038-11865045-2006
Категория размещения 3 по ГОСТ 15150 в условиях умеренного (У) и холодного (ХЛ) климата.
Калорифер представляет собой воздухонагревательный модуль, состоящий из корпуса и нескольких рядов оребренных труб – нагревательных (теплоотдающих) элементов.
Конструктивно нагревательные элементы состоят из несущей стальной трубы диаметром 16×1,2 мм и теплопередающей поверхности в виде алюминиевого спирально-накатного оребрения. Стальная труба обеспечивает прочность нагревательного элемента и определяет продолжительность срока службы.
В процессе производства на несущую трубу, сначала напрессовывается алюминиевая труба-заготовка, а затем производится прокатка и выдавливание ребер, которые многократно увеличивают площадь поверхности теплообмена с воздухом. Применение алюминия упрощает процесс обработки и увеличивает эффективность теплообмена между калорифером и воздухом, в силу более высокой теплопроводности алюминия, по сравнению со сталью.
Все нагревательные элементы в калорифере располагаются рядами перпендикулярно проходящему воздуху. Ряды располагаются один за другим в шахматном порядке. Количество рядов в одном калорифере может быть от 2 до 4. Как правило, у 2-х рядных глубина меньше, а у 3-х рядных и 4-х рядных ее стараются делать одинаковой для удобства применения.
Подбор калорифера
Данные калориферы производятся и поставляются на рынок, как в качестве конечного продукта, так и в составе другого, более сложного оборудования, например, отопительных агрегатах.
В зависимости от габаритных размеров калорифера, влияющих на объем проходящего воздуха (ширина и высота), был разработан типоразмерный ряд, где каждому типоразмеру для краткости был присвоен свой номер от 6 до 12.
Для расширения ассортимента производимого оборудования, и оптимизации массогабаритных характеристик и металлоемкости был разработан «Дополнительный размерный ряд калориферов КСк, КП производства НЭМЗ «Тайра»». Эти калориферы нашли наибольшее применение в отопителях типа АО и вентиляционных установках. Эти калориферы имеет в своем обозначении дробные номера. Цифры в дробном номере, привязаны к габаритным размерам калорифера в дм, округленным до целого значения.
Промышленные воздухонагреватели и теплогенераторы | Конвектора и калориферы
Тема: конвектора и калориферы
Теплогенераторы (воздухонагреватели) являются устройствами, которые с успехом применяются для организации независимой системы теплоснабжения. Сегодня существует большой модельный ряд теплогенераторов, которые позволяют создавать системы воздушного отопления не только в домашних условиях, но и на производстве, в строительных работах для качественного обогрева открытых строительных площадок.
Большая часть современных теплогенераторов обладают небольшими размерами, позволяют экономить финансовые затраты на отопление, совершенно независимую систему обогрева помещения, при этом служат весьма продолжительное время. В качестве топлива может быть использовано электричество, газ, вода, пр.
Мы, как производители теплообменных аппаратов сегодня подробно обо всем расскажем.
Промышленные воздухонагреватели
Промышленные воздухонагреватели позволяют осуществить подогрев проходящего через них воздуха, а также подачи его в помещение, предназначенное для обогрева.
Промышленные воздухонагреватели позволяют осуществить обогрев без отопления либо стать надежной поддержкой основной системе отопления, также могут быть использованы как средство обогрева помещений на строительных площадках, локальных зон в плохо отапливаемых помещениях, при строительстве, при осуществлении сушки, прогрева и размораживания, в ходе погрузочно-разгрузочных работ в условиях полуоткрытых помещений, пр.
Наиболее ярким представителям являются калориферы кск повсеместно используемые из-за дешевой цены и эффективности отопления, и простоты установки.
Воздухонагреватель дизельный
Воздухонагреватель дизельный работает на керосине или дизельном топливе, исполняющем роль горючего. Для вывода продуктов сгорания в конструкции этих устройств предусмотрены дымоходы. Дизельные воздухонагреватели хорошо отапливают помещения среднего и небольшого размера, где могут быть использованы, как переносные отеплительные системы.
Принцип работы дизельных двигателей заключается в следующем:
- топливо, сгорая в камере сгорания, выделяет тепло;
- выделенное тепло передается циркулирующему свежему воздуху посредством металлических стенок камеры сгорания и теплообменника;
- отработанный газ циркулирует дважды в камере сгорания.
Воздухонагреватель паровой
Воздухонагреватель паровой (водяной) разработан для нагрева воздуха, в котором допускается предельно-допустимая концентрация агрессивных веществ в воздухе не больше 0,5 миллиграмм на кубический метр. Кроме того, в составе воздуха не должно быть волокнистых материалов и липких веществ. Примером служит калорифер кпск пользующийся спросом опять из-за дешевой цены, производительности и простой схемы установки и монтажа. Воздухонагреватель паровой будет эффективен на территориях, для которых характерен умеренный климат. Типичная структура воздухонагревателя парового – это теплоотдающие элементы или просто труба оребренная, трубные решетки, крышки, съемные боковые щитки, чаще всего, съемные или с перегородками.
Для присоединения используют вентиль паровой и фланец стальной резьбовой.

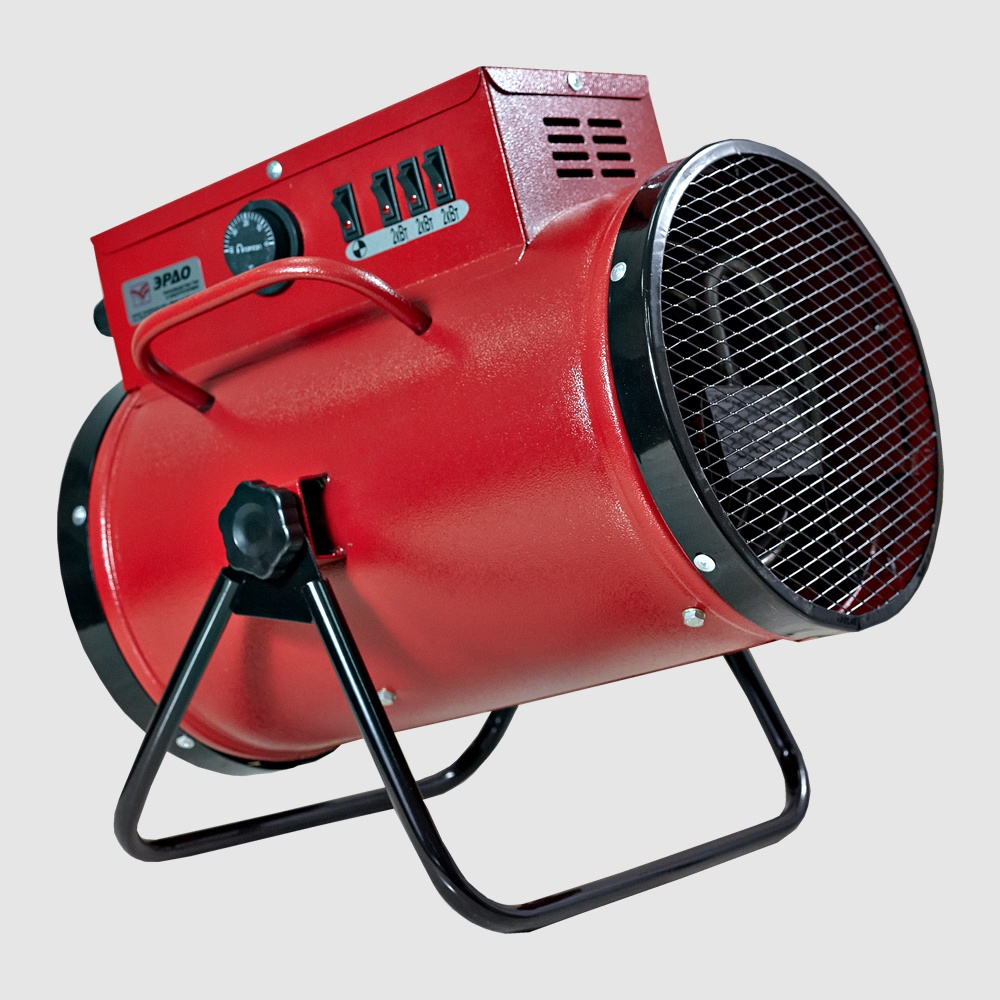

Воздухонагреватель электрический
Воздухонагреватель электрический является разновидностью тепловой пушки. Он получил такое название из-за своей формы, напоминающей пушку артиллеристов.
Сфера применения воздухонагревателей электрических весьма широка. Единственное условие – наличие электричества в достаточном количестве. Так, такое устройство сможет обогреть и гараж, и квартиру, и производственные помещения, и даже заводы. Все зависит от мощности и модели устройства. В зависимости от типа нагревательного элемента выделяют спиральные и тентовые тепловые пушки. Минус это затраты на электричество. Даже если электроэнергии много и есть возможность ее не тратить используют альтернативные источники. Допустим электрогенератор производящий энергию на тэц или эл турбина использует для своего охлаждения воздухоохладитель водяной где теплоносителем является вода.

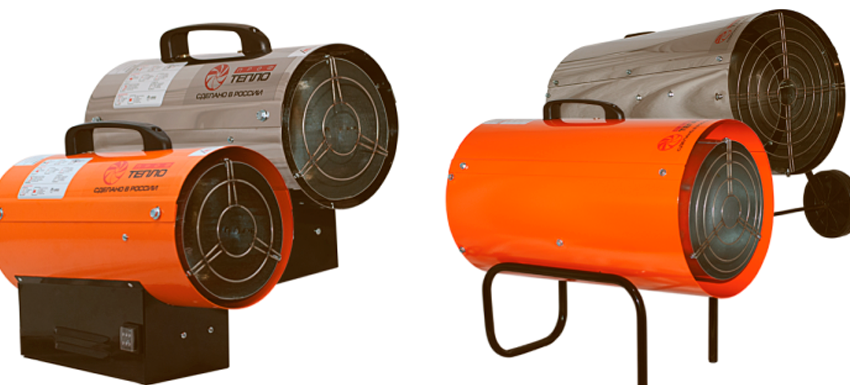

Воздухонагреватель газовый
Воздухонагреватель газовый предназначен для обогрева воздуха в системах воздушного отопления. Еще одним распространенным названием этого вида обогревателей является печь. Причина заключается в том, что камера сгорания и теплообменник для газовых котлов занимает основную часть устройства.
Воздухонагреватель газовый является одним из самых экономически целесообразных вариантов отопления, при этом обладающим высоким показателем эффективности. Такой агрегат отличает высокая эффективности, низкие расходы, удобная фасовка топлива.
Преимуществами данного способа обогрева помещений является:
- долговечность;
- надежность;
- безопасность;
- универсальность;
- удобство.
Иногда газ используют наоборот для охлаждения, например водород хорошо охлаждает турбогенераторы и применяют для этого газоохладители работающие с водородом и водой.
Бытовые воздухонагреватели
Бытовые воздухонагреватели отличаются высокими показателями удобства установки, так как должна быть возможность их размещения «своими силами». Инженеры позаботились о разнообразии способов установки, что нашло реализацию в богатом модельном ряде обогревающих устройств бытового назначения.
Такие агрегаты с успехом применяются для обогрева таких помещений как частные дома, загородные дачи, помещения, где располагаются предприятия малого бизнеса, пр. Бытовые воздухонагреватели могут быть использованы как для обогрева сложной канальной системы, так и прямого обогрева. К преимуществам данного типа воздухонагревателей относятся экономичность и простота, а также недорогое сервисное обслуживание.

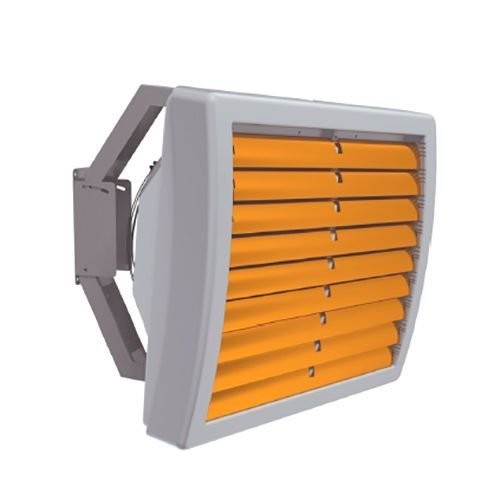

Воздухонагреватель настенный
Работа настенного воздухонагревателя позволяет ощутить тепло натурального каминного огня в современных условиях. Воздухонагреватель настенный – это отличный вариант для экономичного, но эффективного обогрева домашних помещений в квартирах, дома, коттеджах и на дачах. Преимуществами данной модели отопительного прибора является:
- электронезависимая автоматика;
- надежность;
- безопасность;
- долговечность.
Подробней можно посмотреть здесь – безопасный настенный водяной калорифер.
В основу механизма функционирования настенных воздухонагревателей положено нагревание воздуха, а не теплоносителя, что позволяет существенно повысить КПД и значительно быстрее нагреть помещение.
Для изготовления всех нагревателей используется различный качественный металлопрокат и нержавеющая сталь для наиболее ответственных теплообменников.
За многими видами теплогенераторов вы можете обратиться на наш завод для заказа в производство. Кроме таких устройств мы производим и мотор редуктор плоский цилиндрический различных модификаций. Ниже покажу несколько образцов теплообменников и комплектующих которые мы делаем.
Материал рубрики
- доменный воздухонагреватель
На это я обзор заканчиваю, а вам желаю доброго настроения и покупайте лучшие теплообменники производства Уральского завода МеталлЭкспортПром!
Калориферы паровые КП-Ск в Екатеринбурге, промышленные из углеродистой и нержавеющей стали
Технические характеристики калориферов КП-Ск
Калорифер паровой КП используется для подогрева приточного воздуха в системах воздушного отопления, вентиляции и кондиционирования.
В качестве теплоносителя используется пар с верхним пределом температуры +180С и давлением до 1,2 МПа. Концентрация химически агрессивных веществ в рабочей воздушной среде не должна превышать максимальных значений по ГОСТ 12.1.005-76. Максимальная запыленность воздуха – 0,5 мг/м.куб., без содержания в нем волокнистых материалов и липких веществ.
Калориферы паровые КП СК изготавливаются в виде моноблока, который устанавливается в сечение воздуховодной магистрали. Для работы требуется лишь его подключения к системе подачи пара.
Технические характеристики 3-х рядных калориферов КПСК-3
| Наименование показателя | КП-Ск 3-1 | КП-Ск 3-2 | КП-Ск 3-3 | КП-Ск 3-4 | КП-Ск 3-5 | КП-Ск 3-6 | КП-Ск 3-7 | КП-Ск 3-8 | КП-Ск 3-9 | КП-Ск 3-10 | КП-Ск 3-11 | КП-Ск 3-12 |
| Производи- тельность по воздуху, м3/ч |
2000 | 2500 | 3150 | 4000 | 5000 | 2500 | 3150 | 4000 | 5000 | 6300 | 16000 | 25000 |
| Производи- тельность по теплу, КВт |
46,1 | 56,5 | 68,8 | 83,2 | 103,5 | 59,4 | 73,4 | 90,0 | 107,5 | 134,5 | 358,3 | 552,1 |
| Площадь поверхности теплообмена, м2 | 10,2 | 12,7 | 15,2 | 17,6 | 22,6 | 13,4 | 16,6 | 20,0 | 23,2 | 29,6 | 86,3 | 130,1 |
| Площадь фронталь- ного сечения, м2 |
0,197 | 0,244 | 0,290 | 0,337 | 0,430 | 0,267 | 0,329 | 0,392 | 0,455 | 0,581 | 1,660 | 2,448 |
| Число ходов по тепло- носителю |
1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Масса, кг, не более |
28 | 32 | 36 | 41 | 50 | 35 | 40 | 45 | 50 | 60 | 155 | 230 |
Технические характеристики 4-х рядных калориферов КПСК-4
| Наименование показателя | КП-Ск 4-1 | КП-Ск 4-2 | КП-Ск 4-3 | КП-Ск 4-4 | КП-Ск 4-5 | КП-Ск 4-6 | КП-Ск 4-7 | КП-Ск 4-8 | КП-Ск 4-9 | КП-Ск 4-10 | КП-Ск 4-11 | КП-Ск 4-12 |
| Производи- тельность по воздуху, м3/ч |
2000 | 2500 | 3150 | 4000 | 5000 | 2500 | 3150 | 4000 | 5000 | 6300 | 16000 | 25000 |
| Производи- тельность по теплу, КВт |
52,8 | 67,9 | 79,9 | 97,7 | 122,1 | 68,0 | 84,5 | 105,2 | 126,3 | 158,5 | 424,0 | 656,1 |
| Площадь поверхности теплообмена, м2 | 13,4 | 16,6 | 19,8 | 23,0 | 29,5 | 17,6 | 21,8 | 26,2 | 30,4 | 39,0 | 114,2 | 172,5 |
| Площадь фронталь- ного сечения, м2 |
0,197 | 0,244 | 0,290 | 0,337 | 0,430 | 0,267 | 0,329 | 0,392 | 0,455 | 0,581 | 1,660 | 2,448 |
| Число ходов по тепло- носителю |
1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Масса, кг, не более |
31 | 36 | 41 | 46 | 56 | 40 | 45 | 50 | 60 | 75 | 200 | 290 |
Технические характеристики 2-х рядных калориферов КПСК-2
| Наименование показателя | КП-Ск 2-1 | КП-Ск 2-2 | КП-Ск 2-3 | КП-Ск 2-4 | КП-Ск 2-5 | КП-Ск 2-6 | КП-Ск 2-7 | КП-Ск 2-8 | КП-Ск 2-9 | КП-Ск 2-10 | КП-Ск 2-11 | КП-Ск 2-12 |
| Производи- тельность по воздуху, м3/ч |
2000 | 2500 | 3150 | 4000 | 5000 | 2500 | 3150 | 4000 | 5000 | 6300 | 16000 | 25000 |
| Производи- тельность по теплу, КВт |
28,3 | 36,5 | 46,3 | 58,1 | 76,7 | 42,5 | 54,9 | 67,2 | 81,0 | 106,7 | 280,0 | 432,0 |
| Площадь поверхности теплообмена, м2 | 6,7 | 8,3 | 9,9 | 11,5 | 14,8 | 9,0 | 11,2 | 13,4 | 15,6 | 20,0 | 58,7 | 88,7 |
| Площадь фронталь- ного сечения, м2 |
0,197 | 0,244 | 0,290 | 0,337 | 0,430 | 0,267 | 0,329 | 0,392 | 0,455 | 0,581 | 1,660 | 2,448 |
| Число ходов по тепло- носителю |
1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Масса, кг, не более |
21 | 24 | 27 | 30 | 36 | 27 | 31 | 35 | 38 | 46 | 126 | 184 |
В качестве корпуса используется прямоугольный стальной каркас, внутри которого расположен трубчатый «змеевик» и алюминиевое оребрение.
Теплоноситель циркулирует по «змеевику», а алюминиевые ребра увеличивают площадь контакта проходящего воздушного потока с теплоотдающими поверхностями устройства, тем самым повышая его производительность и КПД. Для подключения к системе подачи пара на корпусе предусмотрены входной и выходной патрубки. Подключение может производиться пайкой, сваркой либо фланцевым соединением. Для фиксации парового теплообменника в воздуховоде отопительной или вентиляционной системы по периметру корпуса предусмотрен фланец с отверстиями.
При необходимости промышленные калориферы могут эксплуатироваться в качестве утилизаторов тепла с промежуточным теплоносителем (то есть, работать, как охладитель воздуха).
Варианты изготовления
Калориферы паровые КП производятся в следующих исполнениях:
– КП2 (от 1-СК-01УЗ до 12-СК-01УЗ) двухрядные;
– КП3 (от 1-СК-01УЗ до 12-СК-01УЗ) трёхрядные;
– КП4 (от 1-СК-01УЗ до 12-СК-01УЗ) четырёхрядные.
В зависимости от исполнения калориферы паровые для приточной вентиляции могут изготавливаться в корпусе из углеродистой стали (обычного исполнения) или из нержавеющей стали (коррозионностойкие).
Внимание: КПСК взаимозаменяемы и полностью аналогичны по характеристикам воздухонагревателям паровым ВНП 113. Например, калорифер КП 4-5-СК-01 аналогичен ВНП 113-405-01.
Условия эксплуатации
Промышленные калориферы паровые КП применяются:
– в районах с умеренным климатом – У при температуре от -40С до +40С;
– в районах с умеренным и холодным климатом – УХЛ при температуре от -60С до +40С.
Категория размещения – 2 и 3 по ГОСТ 15150.
В зимний период пуск и остановка должны производиться со скоростью изменения температуры не более 30С в час.
калориферы в Москве с доставкой по всей России, цена от производителя
Компания «ПромЭлВент» предлагает клиентам калориферы высокого качества.
Представленные модели быстро нагревают воздух до нужной температуры, отличаются производительностью и доступны по цене. Мы готовы помочь вам с выбором и рассказать о технических особенностях продукции.
Без калорифера сложно представить себе полноценную систему. Устройство используется для нагрева воздуха и чем выше его энергоэффективность, тем меньше будут ваши затраты на отопление помещений. «ПромЭлВент» поставляет клиентам технологичные модели, способные поднимать температуру проходящего через него воздуха до 100 градусов Цельсия и выше.
| Калориферы КсК | Калориферы КПсК | Калориферы ВНВ |
У нас есть промышленные калориферы под любые задачи
Компания «ПромЭлВент» предоставляет клиентам:
- Водяные калориферы. Хорошо показывают себя в просторных помещениях (с площадью более 150 квадратных метров). Экономичны и эффективны.
- Паровые. Вариант с покупкой КСК подойдет для использования в промышленных помещениях и там, где имеется возможность установки дополнительного устройства для создания пара.
- Электрические. Лучше всего показывают себя в помещениях с площадью от 100 до 150 квадратных метров. Такой вариант быстро окупается при установке.
Экономичны и эффективны.С нашей компанией вы сможете купить калорифер в Москве по оправданной цене. Воспользуйтесь возможностью подобрать продукцию с профессиональным менеджером, чтобы добиться максимальной энергоэффективности оборудования.
Каталог находится в процессе наполнения, узнать полный ассортимент раздела вы можете по телефону: +7 (495) 369-06-95 или отправьте письмо на почтовый ящик [email protected]
Калориферы паровые КПСК промышленные, купите по цене производителя
Производство и продажа паровых калориферов КПСК
Нашим заводом производятся паровые калориферы КПСК (КП-СК).
По основным техническим характеристикам данные паровые калориферы КПСК полностью замещают аналоги – калориферы ВНП 113. Купить паровые калориферы можно кликнув по кнопке «оставить заявку». На всю продукцию распространяется гарантия сроком 2 года. Доставка осуществляется по России и СНГ любой транспортной компанией либо самовывоз. Так же, возможна доставка калориферов нашим транспортом. Цены паровых калориферов КПСК приведены в сводной таблице цен.Паровые калориферы КПСК
Сегодня вентиляционные системы значительно эволюционировали и претерпели множество изменений, что сделало возможным не только вентиляцию помещений, но и их обогрев, за счет использования таких отопительных приборов, как паровые калориферы КПСК и аналогичные воздухонагреватели. Применение этих приборов достаточно широко, это отопление и вентиляция зданий и сооружений, складов, цехов, производственных помещений, ангаров, сушилок, гаражей, и других. Давайте рассмотрим, как все же работают калориферы.
Принцип работы парового калорифера КПСК
Воздух, попадая в калорифер, контактирует с нагревательными элементами, за счет чего производится прогрев воздуха и, следовательно, всего помещения. Одним словом, калориферы – это теплообменные аппараты, передающие энергию теплоносителя проходящему воздуху. Калориферы бывают трех видов, электрические, паровые и водяные. Здесь, мы подробно остановимся на паровых калориферах КПСК. Практика показывает, что калориферы КПСК – самые популярные и часто встречаемые среди воздухонагревателей. Их распространенность обуславливается такими характеристиками как: эффективность и экономичность. Именно паровые воздухонагреватели могут значительно быстрей обогреть помещение с минимальными затратами, в сравнении с другими видами отопительных приборов. Но есть важный нюанс в использовании этих воздухонагревателей. Он заключается в том, что паровой калорифер КПСК или система из калориферов должны быть подключены на протяжении всей своей работы к парогенерирующему аппарату, бесперебойно подающему пар.
Это в значительной степени актуализирует этот вид калориферов для использования в промышленных и производственных объектах, в которых имеется паровое оборудование.Устройство парового калорифера КПСК
Оребренная биметаллическая стальная труба – основной элемент паровых калориферов КП СК. В одном приборе насчитывается множество труб, образующих замкнутую систему паропровода. Трубки располагаются в 2, 3 и 4 ряда в зависимости от исполнения воздухонагревателя. За счет оребрения труб, значительно увеличивается площадь контакта воздуха с нагревательным элементом. Калорифер КП СК применим в температурном диапазоне -40/+40. Температура теплоносителя должна превышать +30 градусов во избежание неполадок. Мощность, производительность и теплоотдача имеют прямую зависимость от материала, из которого изготовлен воздухонагреватель, а т.ж. температуры и давления пара. Паровые калориферы КПСК отличаются от других видов отопительных приборов превосходными рабочими характеристиками, высокой экономичностью и долговечностью работы.
Условия эксплуатации калориферов КПСК
Воздухонагреватели паровые рассчитаны на эксплуатацию в условиях холодного и умеренного климата и 3-ей категории размещения (в соответствии с требованиями ГОСТ 15150-69). Запуск парового калорифера в работу в зимний период необходимо производить со скоростью подъема температуры до 30 градусов/ час.Конструктивные особенности калориферов КП-СК
Как и водяной, калорифер паровой имеет следующие составляющие:- биметаллические теплообменные элементы,
- решетки трубные,
- крышки,
- щитки боковые съемные.
Производство калориферов КПСК 2, КПСК 3, КПСК 4
КПСК – калорифер паровой, производится на нашем заводе в полном модельном ряде по следующим наименованиям: КП2-1-СК-01УЗ, КП2-2-СК-01УЗ, КП2-3-СК-01УЗ, КП2-4-СК-01УЗ, КП2-5-СК-01УЗ, КП2-6-СК-01УЗ, КП2-7-СК-01УЗ, КП2-8-СК-01УЗ, КП2-9-СК-01УЗ, КП2-10-СК-01УЗ, КП2-11-СК-01УЗ, КП2-12-СК-01УЗ. КП3-1-СК-01УЗ, КП3-2-СК-01УЗ, КП3-3-СК-01УЗ, КП3-4-СК-01УЗ, КП3-5-СК-01УЗ, КП3-6-СК-01УЗ, КП3-7-СК-01УЗ, КП3-8-СК-01УЗ, КП3-9-СК-01УЗ, КП3-10-СК-01УЗ, КП3-11-СК-01УЗ, КП3-12-СК-01УЗ. КП4-1-СК-01УЗ, КП4-2-СК-01УЗ, КП4-3-СК-01УЗ, КП4-4-СК-01УЗ, КП4-5-СК-01УЗ, КП4-6-СК-01УЗ, КП4-7-СК-01УЗ, КП4-8-СК-01УЗ, КП4-9-СК-01УЗ, КП4-10-СК-01УЗ, КП4-11-СК-01УЗ, КП4-12-СК-01УЗ. Условные обозначения:- 01- теплоноситель (пар)
- У – климатическое исполнение (умеренный климат)
- 3 – категория размещения изделия (закрытые помещения с естественной вентиляцией без искусственно регулируемых климатических условий)
Промышленные водяные калориферы для приточной вентиляции
Научно-производственная компания ООО НПП «БАСЭТ» — надежный поставщик теплоэнергетического оборудования собственного изготовления, работающий на рынке с 1994 года. Если Вам нужен водяной калорифер, купите его у нас. Вы получите товар исключительного качества по приемлемой цене.
Конструктивно водяной промышленный калорифер состоит:
- из вертикально ориентированных теплоотдающих элементов;
- паровых и отводящих конденсат коллекторов;
- изолирующего металлического каркаса;
- патрубков и штуцеров.
Используются водяные калориферы для предварительного нагрева воздуха до его подачи в воздухоподогреватели твердо-, газо-, жидкотопливных котлов или отопления помещений электростанций, цехов предприятий.
В каталоге Вы найдете несколько моделей, отличающихся размерами, эксплуатационными характеристиками, конструктивным исполнением. Также выполним проект и изготовим изделие по техническому заданию клиента. Доставка осуществляется по всей России и в страны ближнего зарубежья.
Для связи с нами используйте телефон или электронную почту. Уверены, наше сотрудничество будет продуктивным.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ||||||
|---|---|---|---|---|---|---|
Типы калориферов | Максимальные параметры среды | Габаритные размеры, мм |
Масса, кг | |||
Давление пара, МПа | Температура, ˚С | Длина | Высота | Ширина | ||
КЭ-125-В-2 | 1,9 | 300 | 3166 | 1080 | 344 | 1122 |
ТО-225-Г-1 | 1,9 | 300 | 4000 | 1390 | 340 | 2100 |
КО-40-В-1 | 1,0 | 300 | 1502 | 1392 | 610 | 390 |
КС-1120-В-1 | 0,8 | 150 | 4000 | 2500 | 300 | 9240 |
КЭ-215-В-2 | 1,9 | 300 | 2823 | 2211 | 516 | 2096 |
КЭ-1100-В-2 | 1,9 | 300 | 5073 | 3057 | 676 | 8272 |
КЭ-800-В-2 | 1,9 | 300 | 5723 | 2211 | 556 | 6005 |
КЭ-550-В-2 | 1,9 | 300 | 3523 | 2401 | 676 | 4390 |
КЭ-350-В-2 | 1,9 | 300 | 5123 | 2211 | 336 | 2796 |
КЭ-500-В-1 | 1,6 | 300 | 4644 | 2596 | 396 | 3844 |
КЭ-250-В-1 | 1,6 | 300 | 3140 | 2071 | 516 | 2340 |
КЭ-460-В-2 | 1,6 | 300 | 4940 | 2211 | 556 | 3860 |
КЭ-450-В-2 | 1,6 | 300 | 3550 | 1909 | 676 | 3800 |
КЭ-520-В-2 | 1,6 | 300 | 4650 | 2073 | 556 | 4020 |
КЭ-1100-В-2 | 1,6 | 300 | 4250 | 3057 | 676 | 8250 |
КЭ-200-В-2 | 1,6 | 300 | 2350 | 1335 | 676 | 1700 |
НПП «БАСЭТ» предоставляет индивидуальный подход к каждой установке для конкретного заказчика, который заключается в проектировании установки в целом с последующей разбивкой на секции или поставочные блоки.
Промышленные воздухонагреватели
Воздух можно нагреть с помощью нагревателей открытого змеевика, трубчатых нагревателей, ленточных нагревателей и кварцевых нагревателей. Выбор одного из них зависит в основном от объема, давления и скорости воздуха. Чтобы увеличить срок службы нагревателя, используйте регулятор мощности с фазовым или перекрестным зажиганием (SCR).
Воздухонагреватели работают за счет излучения тепла в проходящий воздух / жидкость. Нефильтрованный воздух может содержать грязь, жир и воду, что сокращает срок службы нагревателя, особенно для воздухонагревателей с открытым змеевиком.Важно, чтобы воздух в течение некоторого времени проходил через нагревательный элемент даже после выключения нагревателя. Для этого используйте реле с выдержкой времени. Если датчик температуры находится далеко за воздухонагревательным элементом, поместите датчик перегрева рядом с самим воздухонагревателем. Мы рекомендуем использовать реле потока в воздушном потоке, чтобы избежать перегрева системы в случае недостаточного воздушного потока.
Чтобы рассчитать приблизительную потребляемую мощность в кВт: умножьте стандартные кубические футы в минуту (scfm) на разницу температур и разделите на 3000.[кВт = (SCFM x Delta T) / 3000] (пример: для нагрева 100 стандартных кубических футов в минуту на 100 градусов по Фаренгейту вам потребуется 3,3 кВт)
Другие важные факторы, которые следует учитывать :
- Датчик температуры воздухонагревателя
- Регулятор температуры для воздухонагревателя
- Выключатель электропитания воздухонагревателя
Нагреватели с открытым змеевиком:
Воздухонагревателис открытым змеевиком лучше всего работают при скорости воздуха ниже 80 футов в минуту. Более высокая скорость воздуха может привести к соприкосновению катушек друг с другом и короткому замыканию.Из-за малой массы и быстрого времени отклика этих нагревателей используйте тиристор с фазовым углом вместо тиристора с перекрестным зажиганием нуля и ограничением напряжения. У нас есть в наличии различные воздухонагреватели открытого типа.
Трубчатые и ленточные нагреватели:
Трубчатые воздухонагреватели и ленточные нагреватели различных форм используются для выработки горячего воздуха. Их часто используют для обогревателей (HVAC) и духовок. Если температура процесса ниже 500 ° F, можно использовать оребренные трубчатые или ленточные нагреватели.Для высокотемпературного нагрева технологического воздуха до 1200 градусов по Фаренгейту лучшим выбором будет трубчатый воздухонагреватель без ребер.
Кварцевый и керамический воздухонагреватель:
Кварцевые и керамические воздухонагреватели работают до 1500 градусов по Фаренгейту, максимального входного давления 10 фунтов на квадратный дюйм и различных стандартных кубических футов в час). На нашем предприятии в Пико-Ривера (Лос-Анджелес) есть различные кварцевые воздухонагреватели.
Они обычно используются в:
- Производство медицинской упаковки
- отверждение клея (три-пломбы, картонные коробки и т. Д.)
- термоусадочные (бестарная упаковка и др.)
- снятие заусенцев с литых деталей
- сушка
- Штамповка, формовка и гибка пластмасс
Свяжитесь с инженером для получения дополнительной информации.
Промышленные воздухонагреватели на продажу
Дополнительная информация (Нажмите, чтобы просмотреть)
Воздухонагреватели могут подавать горячий воздух и газ до 1000 ° F (540 ° C) с точным регулированием путем изменения давления и напряжения воздуха. Агрегаты оснащены Т-образной трубкой для удобной розетки электропитания.Нагреватели большего диаметра могут иметь прямые электрические соединения через опорные клеммы. Дополнительные настройки могут включать фитинги с наружной / внутренней резьбой NPT, шланговые переходники, фланцы или индивидуальные фитинги.
Контроль температуры
Чтобы быстро адаптироваться к изменению температуры воздуха, воздухонагреватели управляются ПИД-регулятором, который может изменять эффективное напряжение для питания нагревателя в процентах от его максимальной мощности. Здесь вы можете заказать ПИД-регуляторы онлайн.Контроллер требует входа термопары; термопару можно установить снаружи или, для некоторых типов нагревателей (см. таблицу ниже), установить в фитинг на выходе из нагревателя.
Многократный нагрев
В дополнение к перечисленным ниже товарам на складе мы можем изготовить на заказ отдельные блоки, которые будут иметь две или более разных мощности через несколько цепей. Они могут применяться в тех случаях, когда требуется быстрый нагрев, режим ожидания при низких температурах, широкий диапазон тепловых нагрузок и т. Д.
Если у вас есть какие-либо вопросы о воздухонагревателях, позвоните нам по телефону 866-685-4443 , отправьте нам электронное письмо или заполните одну из наших контактных форм.
Выбор стиля
Чтобы выбрать стиль, используйте информацию в таблице ниже, затем щелкните нужную категорию в списке ниже и перейдите на страницу со списком продуктов. Чтобы выбрать обогреватель, вам также необходимо знать требуемую мощность; для входных температур ниже 120 ° F это можно быстро найти, подставив скорость потока ( R , расход , куб. фут / мин) и повышение температуры (Δ T , в ° F) в эту формулу:
Требуемая кВт = R Расход • Δ T 3000 • 1.2
| Стандартный | Mini (чистый воздух) | для тяжелых условий эксплуатации | Максимальный расход | |
|---|---|---|---|---|
| Максимальная температура оболочки | 1000 ° F | 800 ° F | 1200 ° F | 600 ° F |
| Максимальный расход | Зависит (см. Спецификации) | 15 SCFM | 50 стандартных кубических футов в минуту | 200 кубических футов в минуту |
| Максимальное давление | 80 фунтов на квадратный дюйм | 100 фунтов на квадратный дюйм | 100 фунтов на квадратный дюйм | Атмосфера ± ~ 1 фунт / кв. Дюйм |
| Фитинг термопары | Зависит от размера | ТК-5 | ТК-1 | нет |
Промышленные электрические обогреватели – разработаны для тяжелых условий эксплуатации
КомпанияLiberty Electric Products может поставлять все типы электрического нагревательного оборудования для промышленных процессов, имея непосредственные знания в области электрических нагревательных элементов, систем, датчиков и средств управления.Предоставляя прямую техническую помощь для существующих и новых производственных процессов, интеграцию систем теплового нагрева и уделяя особое внимание нагреву, измерению, переключению и контролю для вашего производственного процесса.
От погружных нагревателей со стандартной трубной резьбой до полных систем теплопередачи и циркуляционных нагревателей на салазках – у нас есть опыт применения и предложения продуктов, которые помогут вам в тяжелых условиях эксплуатации. Наши промышленные нагреватели разработаны с учетом требований каждого клиента.Каждый блок разработан с учетом конкретных условий технологического потока заказчика, требований к повышению температуры и желаемой тепловой эффективности. Это включает предоставление различных специальных приборов и устройств управления для каждого приложения.
Наряду с этими продуктами мы также предлагаем системы обогрева, крышки клапанов и другие продукты, помогающие поддерживать температуру в любом производственном процессе.
Разработано для тяжелых условий эксплуатации
Все наши продукты специально разработаны для использования в тяжелых промышленных условиях, таких как шахты, целлюлозно-бумажные комбинаты, электростанции, предприятия пищевой промышленности, ремонтные мастерские, очистные сооружения, химические заводы и т. Д.
Мы можем помочь вам определить и указать правильное решение для отопления, используя:
Специализированные листы технических данных
Циркуляционные и погружные нагреватели
Циркуляционные нагреватели представляют собой комплектные блоки, состоящие из резьбовой пробки или фланцевого погружного нагревателя, установленного в теплоизолированной нагревательной камере для эффективного нагрева текучей среды за счет линейного или бокового управления.У нас есть много товаров на складе и нестандартных конфигураций, из которых можно выбрать множество клеммных коробок, материалов оболочки и емкости, фланцевых соединений и элементов управления.
Циркуляционные нагреватели
Боковой погружной нагреватель
Нагреватели резервуаров для хранения
Электронагревателиимеют несколько преимуществ при использовании в резервуарах для хранения из-за точного контроля температуры и распределения тепла, необходимого для условий хранения жидкости.Электрические нагреватели обеспечивают точное распределение температуры и тепла для хранения жидкости с помощью различных стандартных конструкций, а также индивидуальных решений для множества различных резервуаров, включая открытые или закрытые резервуары, наружные или внутренние установки, а также подземные резервуары, резервуары высокого давления и многие другие. другие. Для каждого случая применения важно учитывать температуру, вязкость жидкости, коррозионную природу жидкости, поток материала, изоляцию резервуара, трассировку труб и общие условия эксплуатации.
Этими приложениями можно управлять с помощью одного или нескольких из следующих продуктов:
- Линейные циркуляционные нагреватели
- Нагреватели боковые
- Погружные нагреватели с фланцевыми или резьбовыми пробками (сталь и нержавеющая сталь)
- Подогреватели на всасывании (для асфальта и жидкого топлива)
- Открытые элементы змеевика, установленные в трубу NPS
Резьбовая пробка, фланцевые и боковые погружные нагреватели Системы отопления резервуаров
Комплексные технологические блоки
Многие технологические линии построены с использованием полной подвижной конструкции со всеми сопутствующими компонентами, такими как электрические технологические нагреватели, тиристорные / тиристорные и контакторные системы управления мощностью, соответствующие трубопроводы и детали золотника, клапаны, измерение температуры, датчики, контрольно-измерительные приборы, контроллеры ПЛК или DIN, фильтрующие, кожухотрубные теплообменники, сепараторы, расширительные или аккумуляторные баки.
Технологические блокиСистемы подготовки топливного газа
Эти системы представляют собой специально разработанные конфигурации, предназначенные для удаления небольшого количества влаги, жидкого тумана и твердых частиц. Они также обеспечивают предварительный нагрев газа и снижение давления в соответствии с требованиями конкретного применения.
Система кондиционирования топливаТехнологические лучистые обогреватели
Используется, когда ваш производственный процесс требует косвенного нагрева, такого как сушка, отверждение, сварка, предварительный нагрев, установка тепла, удаление растворителя, защита от замерзания, плавление или другие бесконтактные применения. Модульный кварцевый нагреватель или трубчатые нагреватели могут работать индивидуально или в группе.Позвольте нашей команде помочь разработать лучшее решение для вашего приложения, будь то электрические или газовые модели.
Обогреватели корпуса
Электрические нагреватели корпусаразработаны, чтобы помочь промышленному оборудованию всех типов работать с максимальной производительностью, защищая их от низких температур, конденсации и коррозии. Существует множество различных способов экономичного управления температурой внутри шкафа с помощью обогревателей.
Обогреватели корпусаКотлы и парогенераторы
Компактные электрические паровые и водогрейные котлы представляют собой безопасные и универсальные источники тепла, которые производят пар или горячую воду низкого или высокого давления для коммерческих и промышленных процессов, а также для систем комфортного отопления.
Пользовательский паровой пароперегреватель Электрические паровые и водогрейные котлыСистемы теплопередачи
Системы теплопередачи используются в системах технологического обогрева, где требуется строго контролировать температуру процесса.Системы укомплектованы нагревателями, элементами управления, насосами, клапанами и всей необходимой сантехникой для обеспечения прямого и косвенного технологического нагрева до температур до 750 ° F. Они также могут включать испарители с электрическим подогревом, которые используются для передачи тепла через органические жидкости при высоких температурах и низких давлениях.
Системы теплопередачиКоррозионно-стойкие воздухонагреватели
Воздухонагревателиизготовлены из материалов, доказавших свою защиту от коррозии, оснащены вентилятором и могут выдерживать чрезмерную влажность, от высокой влажности до полной промывки.
Канальные обогреватели
Нагреватели технологического воздуха используются для нагрева принудительного воздуха во многих промышленных процессах. Мощность нагревателя зависит от температуры воздуха на выходе (до 1200 ° F [650 ° C]) и скорости воздуха. Каждый продукт изготавливается по индивидуальному заказу в зависимости от области применения и требований окружающей среды.
ВоздухонагревателиНагреватели технологического воздуха Ogden
I Установленные в воздуховодах с принудительной подачей воздуха, эти агрегаты обеспечивают постоянное тепло для промышленных процессов, требующих температуры воздуха до 750 ° F / 400 ° C.Конструктивные особенности включают тяжелый монтажный фланец, изолированную клеммную коробку и легко заменяемые нагревательные элементы. Типичные области применения включают сушилки с принудительной подачей воздуха, сушку стержней, термообработку, отжиг и другие высокотемпературные области применения.
| Скорость воздуха | Макс.температура воздуха на выходе |
| 360 футов / мин. | 345 ° C / 650 ° F |
| 540 футов / мин. | 370 ° C / 700 ° F |
| 960 футов / мин. | 750 ° F / 400 ° C |
| А | Б | Д | Х | кВт | № Элемент | № Мтг. Отверстие | Каталожный номер | |
| 240 В | 480 В | |||||||
| 5-5 / 8 | 20-3 / 8 | 4 | 2-1 / 2 | 6 | 6 | 10 | ODH-6A-0001 | ODH-6B-0002 |
| 7-5 / 8 | 20-3 / 8 | 6 | 3-1 / 2 | 12 | 12 | 10 | ODH-12A-0003 | ODH-12B-0004 |
| 9-5 / 8 | 20-3 / 8 | 8 | 3 | 18 | 18 | 12 | ODH-18A-0005 | ODH-18B-0006 |
| 11-5 / 8 | 20-3 / 8 | 10 | 2-3 / 4 | 24 | 24 | 14 | ODH-24A-0007 | ODH-24B-0008 |
| 13-5 / 8 | 20-3 / 8 | 12 | 3-1 / 4 | 30 | 30 | 14 | ODH-30A-0009 | ODH-30B-0010 |
| 15-5 / 8 | 20-3 / 8 | 14 | 3-1 / 4 | 36 | 36 | 14 | ODH-36A-0011 | ODH-36B-0012 |
| 17-5 / 8 | 20-3 / 8 | 16 | 4-1 / 4 | 42 | 42 | 14 | ODH-42A-0013 | ODH-42B-0014 |
| 19-5 / 8 | 20-3 / 8 | 18 | 4-3 / 4 | 48 | 48 | 14 | ODH-48A-0015 | ODH-48B-0016 |
| 21-5 / 8 | 20-3 / 8 | 20 | 5-1 / 4 | 54 | 54 | 14 | ODH-54A-0017 | ODH-54B-0018 |
| 23-5 / 8 | 20-3 / 8 | 22 | 5-3 / 4 | 60 | 60 | 14 | ODH-60A-0019 | ODH-60B-0020 |
ВЫСОКОТЕМПЕРАТУРНЫЕ ВОЗДУШНЫЕ НАГРЕВАТЕЛИ
H Высокотемпературные нагреватели технологического воздуха обеспечивают рабочие температуры до 1200 ° F / 650 ° C для многих печей и систем с принудительной подачей воздуха.Типичными областями применения являются печи с рециркуляцией, печи преобразования сжигания газа или масла, сушильные шкафы или сушильные шкафы, термическая обработка, отжиг и осушение.
| Скорость воздуха | Макс.на выходе Температура воздуха |
| 240 футов / мин | 1050 ° F / 565 ° C |
| 540 футов / мин | 595 ° C / 1100 ° F |
| 960 футов / мин | 620 ° C / 1150 ° F |
| 1500 футов / мин | 650 ° C / 1200 ° F |
| 2160 футов / мин | 1200 ° F / 650 ° C |
ФИННИРОВАННЫЕ ТРУБЧАТЫЕ ВОЗДУШНЫЕ НАГРЕВАТЕЛИ
F Внутренние трубчатые воздухонагреватели технологического воздуха предназначены для обеспечения температуры воздуха до 500 ° F (260 ° C).Типичные области применения включают в себя комфортное отопление, сушку, камеры для созревания фруктов и продуктов, сушилки с принудительной циркуляцией воздуха, рециркуляционные печи, нагревание криогенных выхлопных газов и другие приложения для нагрева воздуха с максимальной температурой оболочки 850 ° F (455 ° C). К каждому устройству прилагается руководство по эксплуатации с информацией о проводке и установке.
Воздухонагреватели, Инструменты, Воздуходувки. Технологическое тепло от Leister
Технологическое отоплениеДобро пожаловать! Ниже вы найдете введение в технологический нагрев.Независимо от того, являетесь ли вы опытным профессионалом в отрасли или тем, кто хочет приобрести свой первый инструмент для горячего воздуха, наше руководство по технологическому нагреву поможет вам получить всестороннее представление о технологическом нагреве и о том, как команда HotAirTools.com может предоставить вам самый большой подбор инструментов, запчастей и принадлежностей LEISTER.
Как пользоваться этим руководством?
- Получите полное образование и прочтите всю эту ерунду.
- Выберите тему, о которой вы хотите узнать больше, и одним нажатием кнопки перенеситесь в эту конкретную секцию технологического нагрева.[1]
- Что такое технологический нагрев?
- Типы технологических систем отопления?
- Топливо
- Электрический
- Пар
- Гибрид
- Рекомендации по экономии энергии в ваших системах технологического отопления
- Как уменьшить потери тепла в технологических системах отопления
- Энергопотребление и эффективность процесса отопления
- Характеристики технологических тепловых систем
- Использование воздухонагревателей для технологического нагрева
- Промышленное технологическое отопление: как это улучшить процессы и сэкономить деньги?
- Технологическое тепло: решение в области глобального климата и очистки окружающей среды
- Наука о глобальном климате – Часть 1
- Наука о глобальном климате – Часть 2
- Как выбрать лучший технологический нагреватель
- Как выбрать лучший нагнетатель воздуха
- Почему Leister – это продукт премиум-класса, в который стоит инвестировать?
- В заключение, важная перспектива технологического нагрева
Что общего у стали, бумаги, продуктов питания, краски и ювелирных изделий? Это небольшой образец материалов и продуктов, производство которых зависит от технологического нагрева.Технологический нагрев необходим почти во всех производственных процессах, в которых производятся основные материалы и продукты, и он используется во всей промышленности – от самых маленьких производственных компаний до огромных компаний из списка Fortune 500 [1]. Только в США более 300 000 предприятий обеспечивают занятость примерно 16 миллионов человек, на которых прямо или косвенно влияет технологическое отопление [1]. Почти 17% всей энергии, используемой в промышленности, приходится на процессы отопления. [1] В некоторых конкретных областях промышленности, таких как стекольная промышленность, на технологическое отопление приходится около 80% энергопотребления.[2]
При технологическом нагреве тепло применяется для повышения температуры твердых тел, жидкостей или газов в нагревательном оборудовании (например, печах, технологических нагревателях, плавильных печах и сушилках). [3] В процессе нагрева материалы размягчаются, плавятся или испаряются, что может способствовать химическим реакциям, молекулярным перестройкам или разложению молекул нагреваемых материалов. Тепло, необходимое для технологического нагревательного оборудования, поступает из [3]
.- природный газ
- мазут
- уголь
- электричество,
- пар.
Существует четыре системы технологического нагрева: топливные, электрические, паровые и гибридные.
- Топливный технологический обогрев . Тепло генерируется при сгорании твердого, жидкого или газообразного топлива, а затем передается материалу прямо или косвенно. При прямом нагреве дымовые газы контактируют с материалом, а при косвенном нагреве дымовые газы удерживаются и отделяются от материала.
Топливные системы включают печи, печи, нагреватели, печи и плавильные печи.
- Технологическое отопление на базе электричества . Электрические токи или электромагнитные поля используются для прямого или косвенного нагрева материалов. При прямом нагреве тепло выделяется внутри материала за счет
- пропускание электрического тока через материал,
- индуцирует электрический ток в материале, или
- путем возбуждения атомов / молекул внутри материала электромагнитным излучением (например,грамм. микроволновая печь).
При косвенном нагреве один из трех методов используется для нагрева нагревательного элемента или приемника, который передает тепло материалу посредством теплопроводности, конвекции, излучения или их комбинации.
Электрические системы включают индукционный нагрев и плавку, дуговые печи, инфракрасные печи и вакуумные печи.
- Технологический нагрев на основе пара: Пар используется для прямого или косвенного нагрева материалов.При прямом нагреве пар вводится в жидкости или газы. При косвенном нагреве используется теплообменник для охлаждения и конденсации пара в трубках; нагретые трубы передают тепло жидкостям и газам. У технологического нагрева на основе пара есть несколько преимуществ, таких как высокая производительность очистки, простота транспортировки, низкая токсичность и стоимость, и его можно получить за счет различных побочных топлив.
Системы на основе пара включают дистилляционные колонны, водяное или воздушное отопление, сушку бумаги и увлажнение.
- Технологический нагрев на основе гибридных технологий: Комбинация систем технологического нагрева, использующих различные источники энергии, используется для оптимизации использования энергии и повышения общей тепловой эффективности процесса.
Примерами гибридных систем являются гибридные котельные системы, сочетающие топливный котел с электрическим котлом, а также процесс сушки бумаги, сочетающий электрическую технологию с сушилкой на топливе.
Компания Hot Air Tools предлагает все эти системы отопления.Наша цель – предоставить нашим клиентам лучшие решения. Мы применяем разумные принципы управления бизнесом и управления запасами, и мы стремимся к построению долгосрочных отношений с нашими клиентами, включая то, какую систему технологического обогрева вам следует приобрести, ее покупку, а затем предоставление сервисных центров по всей стране, которые предлагают БЕСПЛАТНЫЕ ремонтные проверки на всех наше оборудование Leister с круглосуточным сервисным обслуживанием (почти во всех случаях). [2]
Лучшие практики по экономии энергии в ваших системах технологического отопленияПо данным U.S. Министерство энергетики, существует несколько способов экономии энергии в системах технологического отопления и, возможно, снижения энергопотребления и затрат на целых 30%, и эти способы включают: [2]
- Контроль соотношения воздух-топливо
- Подогреть воздух для горения
- Использовать воздух для горения, обогащенный кислородом
- Улучшение теплопередачи с помощью усовершенствованных горелок и средств управления
- Улучшить теплоотдачу в топке
- Подогреть жидкость или загрузить
- Использовать каскадирование тепла
- Использовать котлы жидкостного отопления или котлы-утилизаторы
- Использовать абсорбционное охлаждение
- Использование органических циклов Ренкина для производства электроэнергии
- Установить системы сгорания с большим диапазоном регулирования
- Использовать запрограммированную настройку температуры нагрева для работы с частичной нагрузкой
- Мониторинг и контроль содержания кислорода в выхлопных газах, несгоревших углеводородов и оксида углерода
- Использовать регуляторы давления в печи
- Правильно расположите датчики
В промышленном технологическом нагревательном оборудовании используется от 15% до 85% поставляемой энергии, а остальная часть часто теряется.[2] Снижение или устранение потерь тепла является наиболее важным фактором экономии энергии. Однако, если уменьшить потери невозможно, следует рассмотреть возможность восстановления части потерянной энергии и использования ее в самом процессе или для других полезных целей, таких как преобразование в легко транспортируемую энергию, такую как электричество [3].
Вот несколько полезных шагов по снижению потерь тепла: [3]
- Уменьшить количество избыточного воздуха, используемого для сжигания топлива в горелках.
- Минимизируйте утечку воздуха за счет уменьшения размера и количества отверстий и контроля давления.
- Использовать каскадирование тепла: использовать высокотемпературные выхлопные газы для подачи тепла в процессы нагрева с более низкой температурой.
- Ремонт и уход за изоляцией и огнеупорами стен и дверей.
- Избегайте использования деталей с водяным охлаждением в печи.
- Если необходимо охлаждение, изолируйте детали с водяным или воздушным охлаждением.
- Свести к минимуму время простоя печи и духовок.
- Проводить регулярные проверки и оценку энергопотребления для оборудования, использующего большое количество энергии.
Почти треть общего потребления энергии в стране потребляется на промышленных предприятиях США, а на технологическое отопление приходится 36% всей энергии, используемой в промышленных производственных приложениях [2].
Технологические системы отопления включают системы сжигания, работающие на ископаемом топливе и биомассе, электрические системы, а также системы рекуперации и теплообмена; около 90% технологической тепловой энергии поступает от сжигания ископаемого топлива, а остальную часть энергии обеспечивает электричество.[2] Есть много факторов, которые определяют энергоэффективность системы технологического нагрева, например, температура процесса (диапазон температур в процессе нагрева составляет от 148 ° C [300 ° F] до 1648 ° C [3000 ° F]). , конструкция и работа оборудования, а также тип используемых систем рекуперации тепла. [1] Усовершенствованные процессы, улучшенная конструкция и повышение теплового КПД помогают снизить воздействие на окружающую среду выбросов, связанных с сжиганием. [2]
Результаты технологического нагрева безграничны в производственных процессах и производстве.Из-за огромных размеров и масштабов использования промышленного отопления существует уникальная возможность для возобновляемых ресурсов, которые могут сэкономить значительное количество энергии. [1] Благодаря использованию передовых технологий и методов эксплуатации, потребление энергии в процессе нагрева может быть снижено еще на 5-25% в течение следующего десятилетия [1].
Характеристики технологических тепловых системВ промышленности используется несколько различных типов систем технологического нагрева. Однако их всех объединяет то, что тепловая энергия используется для создания продукта или получения результата.
Технологические системы отопления состоят из четырех компонентов: [5]
- Устройства для перемещения тепла от источника к изделию
- Устройства для производства и подачи тепла
- Устройства для рекуперации тепла
- Устройства для удержания тепла, такие как нагреватели, печи, обжиговые печи и печи
Кроме того, системы технологического нагрева могут включать в себя различные вспомогательные системы, такие как датчики и средства управления, погрузочно-разгрузочные работы, обеспечение и контроль технологической атмосферы, контроль выбросов, безопасность и другие вспомогательные системы.[1]
Использование воздухонагревателей для технологического нагреваКак видно из примеров ниже, воздухонагреватели широко используются для технологического нагрева. [6] [7]
- Сушка и нагрев различных предметов, например краски, лака или влажного дерева. В бумажной промышленности свежеотпечатанная бумага часто сушится горячим воздухом после печати, чтобы обеспечить высокое качество печати и более высокую скорость обработки.
- Размораживание Трубы замерзшей воды.
- Ускоряет процесс смешивания и растворяет пену , которая может возникнуть во время смешивания и наполнения.
- Разглаживающее покрытие таблеток, придание блеска шоколадным конфетам и другим видам конфет, а также косметическим изделиям.
- Активация и растворение. Клеи, не содержащие растворителей, и клеи-расплавы.
- Разделение и сплавление синтетических волокон и тканей, включая полиэстер, акрил, нейлон, вискозу и спандекс.
- Стерилизация упаковочных материалов, таких как бутылки, пробки и контейнеры.
- Усадка термоусадочных гильз, пленок, лент, паяных гильз и формованных деталей. В пивоваренной промышленности и производстве напитков термоусадочные пластмассы все чаще заменяют металлические крышки.
- Пайка медных труб, паяных соединений и металлической фольги.
- Сварка термопластов. В автомобильной промышленности сварка используется для крепления внутренних панелей и пластиковой обшивки.
- Поджечь древесную стружку, бумагу, уголь или солому в печах.
Промышленный технологический нагрев жизненно важен для достижения важных преобразований материалов, таких как нагрев, сушка, отверждение и фазовые переходы, которые являются фундаментальными операциями при производстве большинства потребительских и промышленных товаров, включая изделия из металла, пластика, резины, бетона, стекла. , и керамика.[4] В целом, технологический нагрев улучшает процессы, обеспечивая эффективность как в малых, так и в больших масштабах. Например, представьте, что вы пытаетесь удалить клей для пола с помощью шпателя или скребка; на это может потребоваться много рабочей силы, энергии и времени. Технологический нагрев сократит время и усилия, затрачиваемые на удаление клея, что может снизить затраты на рабочую силу. Масштабный пример, показывающий эффективность технологического обогрева, – промышленное предприятие, расположенное в очень холодном климате. Системы технологического нагрева защищают оборудование и материалы от отрицательных температур, таким образом поддерживая их работоспособность и предотвращая возникновение ненужных затрат.
Технологическое тепло: решение в области глобального климата и очистки окружающей среды Наука о глобальном климате – часть 1В морозную погоду научное оборудование может прийти в негодность, но технологический нагрев может быстро и легко обеспечить оптимальную работоспособность оборудования. Например, в обсерватории Стюарда, расположенной в горах Пинелено на юго-востоке Аризоны, были обнаружены бесполезные барометры, анемометры и другие наружные датчики из-за низких температур.Они даже столкнулись с возможностью того, что их большой бинокулярный телескоп может быть поврежден из-за падающего льда.
Им был нужен компактный элемент, который производил непрерывный поток контролируемого сфокусированного горячего воздуха через погодную мачту, чтобы предотвратить накопление снега и льда. Воздухонагреватель должен быть не только компактным, но и хорошо работать при температурах до -20 ° C (-4 ° F) и управляться дистанционно. Система Leister Hotwind была идеальным решением!
Через несколько часов после использования системы Hotwind погодные мачты почти полностью освободились ото льда, а все оборудование было восстановлено и функционировало нормально.Теперь в обсерватории используется несколько систем Hotwind, чтобы гарантировать, что все оборудование всегда защищено от ледяных температур.
Наука о глобальном климате – часть 2На Аляске технологическое отопление сыграло важную роль в очистке окружающей среды. Берега залива Тогиак столкнулись с огромной экологической катастрофой, когда были пролиты дизельное топливо и бензин. Даже после многих лет работы по очистке места разлива все еще оставались проблемы с загрязненной почвой. На удаленном участке площадью 5 акров рыболовецкое предприятие решило продать свое предприятие, но ему пришлось потратить 812 миллионов долларов на очистку.Мало того, что стоимость была очень высокой, но из-за отсутствия легкодоступных дорог все оборудование приходилось привозить или перевозить на баржах.
В более старых методах очистки загрязненной почвы использовалась система отопления с открытым пламенем для выкипания воды. Процесс кипячения воды привел к выбросу вредных химикатов и загрязняющих веществ в воздух, а затем воздух нужно было «очистить». Стоимость этого процесса была оценена в 12 миллионов долларов. Однако с использованием нагревателей Leister и почвенных печей, которые стали частью запатентованной системы очистки, загрязненная почва была очищена за две трети первоначальной заявленной стоимости, и не было необходимости «чистить» воздух из-за высокой температуры. тепла контролировалось, таким образом, предотвращая попадание вредных загрязняющих веществ в воздух.
Благодаря обогревателям Leister очистка окружающей среды стала более эффективной и действенной при гораздо меньших затратах.
Как выбрать лучший технологический нагревательВыбирая лучший технологический нагреватель для ваших нужд, подумайте, что именно вам нужно сделать. Хотя все технологические нагреватели производят тепло через топливную, электрическую, паровую или гибридную систему, результат работы системы различается. Спросите себя, нужна ли вам система технологического нагрева для передачи тепла от источника к продукту, система, которая генерирует и поставляет тепло, система, рекуперирующая тепло, или система, которая содержит тепло.Системы технологического нагрева могут помочь вам с вашими потребностями – от сушки и оттаивания до разглаживания и стерилизации, усадки и пайки, растворения и плавления. Вам просто нужно определить свои характеристики и ожидаемые результаты, а технологический нагреватель сделает все остальное.
Как выбрать лучший нагнетатель воздуха Нагнетатели горячего воздухамогут использоваться для различных целей, начиная от обогрева помещения и заканчивая сушкой покрытий и деталей, или от удаления мигания пластиковых деталей до нагрева деталей в процессе производства.
При выборе переносного нагнетателя горячего воздуха следует учитывать четыре основных фактора:
- Бортовая термопара, измеряющая температуру
- Большой или низкий расход воздуха
- Бортовой терморегулятор, который всегда сопряжен с термопарой
- Совместимость с источниками воздуха, такими как обогреватель
Продукция Leister стоит вложений, поскольку она занимает лидирующие позиции на мировом рынке.Обладая более чем 130 центрами продаж и обслуживания в более чем 100 странах, Leister может легко оказать помощь в вашем регионе. Leister не только приходит к вам, но и предлагает продукты, разработанные в соответствии с вашими индивидуальными требованиями.
В дополнение к высококачественной практике обслуживания клиентов Leister предлагает широкий ассортимент продукции, основанный на многолетнем опыте обработки пластмасс и промышленных процессов. Чтобы оставаться в курсе последних событий, они постоянно развивают и оптимизируют свои продукты, чтобы обеспечить высочайшее качество, надежность, производительность и экономичность.Прикладная лаборатория оснащена самым современным измерительным оборудованием и хорошо подходит для моделирования приложений и процессов, что позволяет при необходимости найти быстрое и эффективное решение. Кроме того, Leister гарантирует высочайшее качество и безопасность всей своей продукции посредством независимого тестирования.
Leister стремится к обеспечению качества, которое включает соблюдение стандартов качества ISO 9001, стандартов для конкретных продуктов (например, стандартов ISO, IEC, EN и UL) и стандартов для конкретных приложений.Для обеспечения защиты клиентов испытания проводятся аккредитованными и независимыми испытательными институтами, а продукция сертифицирована и имеет маркировку соответствия.
Благодаря преданности компании Leister своей отрасли и своим клиентам, стоит инвестировать в их продукцию.
Технологическое отопление, жизненно важная перспективаТехнологический нагрев играет жизненно важную роль в обрабатывающей промышленности, так как помогает при производстве товаров повседневного спроса и основных материалов.Однако технологический нагрев полезен не только для создания продуктов; это полезно для получения результатов и снижения затрат.
- Нужно сушить детали или покрытия? Горячий воздух – вот ответ.
- Необходимо удалить вспышку с пластиковых деталей? Горячий воздух – вот ответ.
- Необходимо разморозить замерзшие металлы или оборудование? Горячий воздух – вот ответ.
- Необходимо стерилизовать материалы? Горячий воздух – вот ответ.
Преимущества технологического нагрева безграничны, и независимо от того, насколько серьезными являются ваши потребности, вы можете рассчитывать на нашу технологию технологического нагрева и инновационные продукты, соответствующие вашим индивидуальным требованиям.Если вам нужна помощь в принятии решения, какой продукт лучше всего подходит для вас, поговорите со специалистом Leister, написав нам по электронной почте [email protected] или позвонив нам по телефону 1-800-694-1472. Мы будем рады помочь вам со всеми вашими потребностями в технологическом отоплении!
Модель HEM с косвенным нагревом | Selas Heat Technology
Воздухонагреватели с косвенным нагревом серии HEM имеют прочную конструкцию, что делает их идеальным источником тепла для многих промышленных печей и технологических систем нагрева, включая окрасочные камеры и сушильные камеры.
Наружный кожух воздухонагревателя HEM изготовлен из стандартной углеродистой стали, имеет двойные стенки и теплоизолирован. Изоляция бывает толщиной 50 мм или 100 мм в зависимости от требований к области применения. Вся внутренняя сборка может быть снята на передней панели для ремонта или обслуживания, а блоки трубок оснащены торцевой смотровой крышкой для облегчения очистки.
Рабочие температуры воздуха до 300C
Доступны тепловые мощности нагревателя от 60кВт до 1000кВт; могут поставляться специальные блоки для удовлетворения требований конкретного применения.Стандартные нагреватели HEM состоят из теплообменника, установленного внутри изолированного стального канала с фланцами. Секция теплообменника имеет большую площадь поверхности теплопередачи и состоит из камеры сгорания из нержавеющей стали и трубного узла. Камера сгорания и блок трубок смонтированы независимо друг от друга для обеспечения дифференциального расширения.
Горелочные узлы
Каждый блок HEM поставляется с предварительно упакованным и смонтированным узлом горелки, который включает в себя все необходимые предохранительные клапаны для топлива горелки, реле давления и оборудование для автоматического розжига и защиты от пламени.Могут быть поставлены большинство типов устройств контроля погасания пламени и автоматического розжига, использующих выпрямление пламени, фотоэлемент или оборудование для измерения ультрафиолетового пламени. Могут быть установлены горелки воздушного отопления, предназначенные для конкретных применений и страны установки. Все комплекты горелки полностью протестированы, и работа всех компонентов проверяется перед отправкой с завода.
Подача топлива
Горелки могут быть приспособлены для работы на природном газе, сжиженном нефтяном газе или легком топливе.Все газовые горелки рассчитаны на давление газа на входе 17,5 мбар (природный газ) или 30 мбар (сжиженный газ), если не указано иное. Горелки могут поставляться для работы с другими видами топлива и давлениями подачи.
Направление воздушного потока
Стандартные технологические / воздухонагреватели HEM расположены так, что работают горизонтально в направлении потока воздуха слева направо. (SF)
Нагреватели могут поставляться для сжигания в системах воздуховодов с вертикальным потоком воздуха вверх или вниз. Воздушный поток должен быть равномерным по воздуховоду как до, так и после нагревателя.
Доступные типы управления
Нагреватели, поставляемые с жидкотопливными горелками, обычно предназначены для работы в режиме высокого и низкого давления. (Включение-выключение на малых установках) Большинство газовых горелок оснащено модулирующими горелками, хотя могут быть поставлены горелки высокого и низкого давления.
Электроснабжение
Агрегаты HEM могут поставляться с горелками, подходящими почти для всех типов электроснабжения; включая все общепромышленные трехфазные (50 или 60 Гц) источники питания и цепи управления 110/120 или 220/240 В.Горелки, подходящие для других напряжений электропитания, могут поставляться специально для удовлетворения конкретных требований применения.
Как правило, нагреватели HEM рассчитаны на повышение номинальной температуры на 45 ° C при заданном номинальном потоке технологического воздуха; однако это будет зависеть от области применения и выбора нагревателя (см. информационные листы). Если есть сомнения относительно пригодности блока HEM для конкретного применения – проконсультируйтесь с торговым представительством.
|
|
| ||||||||||||||||||||||||
|
|
| ||||||||||||||||||||||||
|
|
| ||||||||||||||||||||||||
|
|
| ||||||||||||||||||||||||
|
|
| ||||||||||||||||||||||||
|
|
| ||||||||||||||||||||||||
|
|
| ||||||||||||||||||||||||
|
|
| ||||||||||||||||||||||||
|
|
| ||||||||||||||||||||||||
|
|
| ||||||||||||||||||||||||
