Блок управления KaController предназначен для управления различными системами отопления Kampmann. Данное устройство разработано в соответствии с последним словом техники. KaController дает возможность пользователю задавать необходимый климат в помещении, который будет поддерживаться автоматически.

Учитывая потребности пользователей, ТМ Kampmann предлагает два варианта блоков управления KaController.

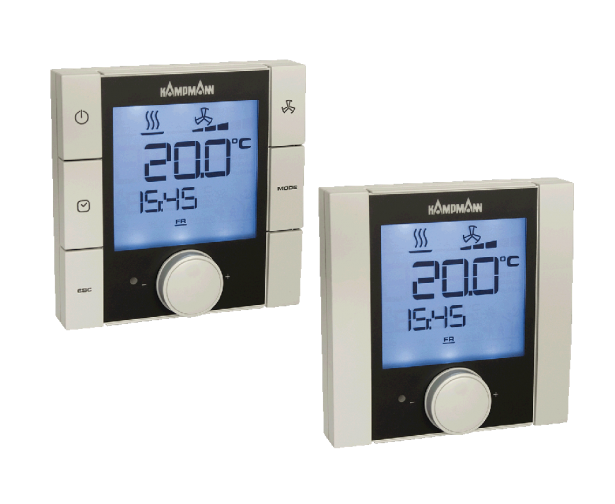

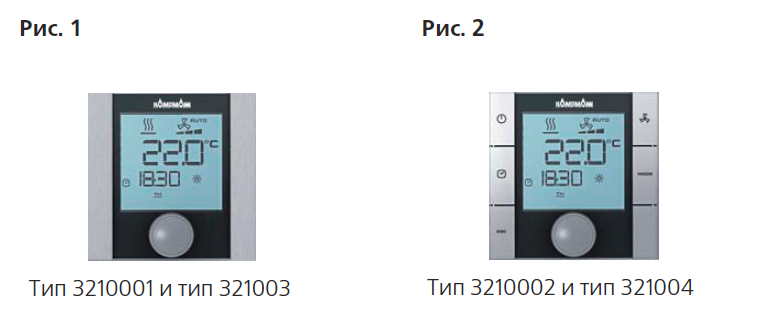

Первый вариант представляет собой устройство с однокнопочным управлением (без боковых клавиш). В таком блоке отображаются данные по настройкам температуры, а также числу оборотов вентиляторов. KaController с боковыми клавишами есть возможность выбора различных пунктов меню, к примеру, программы таймера, времени и пр. При этом, оба варианта KaController взаимозаменяемы между собой.

Модели и описание
KaControl (тип 3210001)	Устройства для настенного монтажа имеют великолепный дизайн Без боковых функциональных клавиш Цвет пластмассового корпуса, близкий к цвету RAL 9010 Интерфейс связи с шинной системой Kampmann-T-LAN Большой дисплей с автоматически включающейся подсветкой Встроенный датчик температуры в помещении Навигатор вращательный/нажимной с функцией бесконечного вращения/фиксации Интегрированная программа переключения по неделям Возможная защита параметров с помощью пароля Напряжение 24В АС/DC для пульта управления в помещении 24 В, тип 320001 и тип 3210002 230 В АС для пульта управления в помещении 230 В, тип 3210003 и тип 3210004 Винтовой зажим Поперечное сечение кабеля до 1,5 мм2 Степень защиты IP 30 Условия эксплуатации -20-70 °C, влажность 10-90 %, без конденсата Размеры В х Ш х Г 0-60 °C, влажность 10-90 %, без конденсата Размеры В х Ш х Г 85 х 85 х 29 мм, монтажная высота (+30 мм глубина для закрытого мон- тажа)
KaControl (тип 3210002)	Устройства для настенного монтажа имеют великолепный дизайн С боковыми функциональными клавишами Цвет пластмассового корпуса, близкий к цвету RAL 9010 Интерфейс связи с шинной системой Kampmann-T-LAN Большой дисплей с автоматически включающейся подсветкой Встроенный датчик температуры в помещении Навигатор вращательный/нажимной с функцией бесконечного вращения/фиксации Интегрированная программа переключения по неделям Возможная защита параметров с помощью пароля Напряжение 24В АС/DC для пульта управления в помещении 24 В, тип 320001 и тип 3210002 230 В АС для пульта управления в помещении 230 В, тип 3210003 и тип 3210004 Винтовой зажим Поперечное сечение кабеля до 1,5 мм2 Степень защиты IP 30 Условия эксплуатации -20-70 °C, влажность 10-90 %, без конденсата Размеры В х Ш х Г 0-60 °C, влажность 10-90 %, без конденсата Размеры В х Ш х Г 85 х 85 х 29 мм, монтажная высота (+30 мм глубина для закрытого мон- тажа)
Комнатный термостат 230V (тип 30155)	цвет белый, близкий к RAL 9010 простое управление функциональный и прочный в исполнении применение в 2- и 4-трубных системах режим работы День/ECO/Выкл с функцией защиты помещения от замерзания встроенный комнатный датчик, возможность подключения внешнего комнатного датчика цифровой вход, переключение на выбор ECO или ВЫКЛ цифровой вход, переключение обогрев/охлаждение для применения в 2-трубных системах только в комбинации с сервоприводом 230 В, тип 146905
Комнатный термостат 230V (тип 342924)	В плоском корпусе для настенного монтажа Цвет белый Настройка температуры в помещении и преднастройка числа оборотов посредством вращения кнопки Размеры (ШxВxГ): 78 x 83 x 27 мм
Програм. термостат 24V (тип 30456)	Программируемый термостат 24 В, обогрев/ охлаждение при 2-трубной системе для скрытого монтажа, бесступенчатый, с ЖК-дисплеем и встроенным таймером, переключение режимов обогрев/охлаждение посредством беспотенциального контакта (низкое напряжение) панелька и рамка белого цвета (аналогично RAL 9010)
Програм. термостат для открытого монтажа (код 910) NK	Для настенного монтажа, 230 В, цвет белый, с возможностью программирования день/ночь/неделя
Програм. термостат для скрытого монтажа (код 933) NK	Объединяет функции таймера и комнатного термостата, для скрытого монтажа, большой дисплей с отображением заданной и фактической температуры воздуха в помещении. Простое управление с помощью четырех кнопок для настройки недельного и суточного таймера. Режим „Party“, функция защиты от замерзания, преднастроенные и адаптированные про- граммы таймера с автоматическим переходом «лето/ зима», максимум 9 переключений в день с формированием блоков переключений. Корпус: цвет белый Напряжение: 230 В/50 Гц Диапазон регулирования температуры: 5–30 °C Степень защиты: IP20 Резерв хода: ок. 10 лет Замыкатель контактов: беспотенциальный Макс. ток: 4 A Размеры (ШxВxГ): 80,5×80,5×17,5 мм (видимая часть)
Термостат для открытого монтажа (код 904) NK	В красивом плоском корпусе для открытого монтажа, с обратным ходом. Для монтажа рекомендуется использовать розетку для скрытого монтажа Ø 55 мм. Корпус: цвет белый для открытого монтажа Напряжение: 230 В/50 Гц Диапазон регулирования температуры: 5–30 °C Зона нечувствительности: 0,6 K Степень защиты: IP30 Размеры (ШxВxГ): 70x70x35 мм
Термостат для скрытого монтажа (код 927) NK	Для скрытого монтажа, с задатчиком температуры, выключателем ВКЛ/ВЫКЛ с контрольной лампочкой, обратным ходом и дискретным входом для переключения в экономичный ночной режим (понижение на 4 К) с управлением от внешнего таймера. Корпус: Система Jung, для скрытого монтажа, цвет белый Напряжение: 230 В/50 Гц Диапазон регулирования температуры: 5–30 °C Степень защиты: IP20 Размеры (ШxВxГ): 65x65x42 мм
Термостат механический (код 928) NE/QE	Корпус: белый Напряжение: 24V Диапазон регулирования: 5 – 30 ° C Потребляемая мощность: около 1 Вт Класс защиты: IP 30 Класс защиты: III Защитное сверхнизкое напряжение Размеры (Ш x В x Г): 78 x 83 x 26 мм

Ваше имя:

Достоинства:

Недостатки:

Ваш отзыв

Внимание: HTML не поддерживается! Используйте обычный текст!

Рейтинг

12345

Kampmann – внутрипольные конвекторы (Германия)

Сортировать по популярности: по убыванию

В современных административных зданиях и других объектах с большой площадью остекления использование отопительных приборов, располагаемых перед окнами, по эстетическим соображениям часто неприемлемо. Одновременно возрастают требования пользователей помещений к пространственной эстетике. Размещение конвектора со стороны окна обеспечивает при любой ширине канала эффективную защиту от холодного воздуха.

• Естественная конвекция – Katherm NK
• Принудительная конвекция – Katherm  QK
• Принудительная конвекция (маленькие размеры) – Katherm QK Nano
• Отопление/охлаждение – Kampmann HK
• Электрический без вентилятора – Katherm NE
• Электрический с вентилятором – Katherm QE

Компания Kampmann на основании выполненных испытаний в собственном Центре исследований и разработок оптимизировала конструкцию встраиваемых в пол конвекторов, в результате чего увеличилась производитель ность и численность типоразмеров.

 Каталог Kampmann Katherm NK |   Каталог Kampmann Katherm QK



Kampmann Katherm NK (естественная конвекция)

В зависимости от высоты Katherm NK встраиваются в стяжку или в фальшпол перед стеклянными фасадами, доходящими до пола. Благодаря высокой теплопроизводительности, даже при низкой температуре в системе, конвекторы Katherm NK можно использовать не только в качестве эффективной защиты от холодного воздуха и для накопления остаточного тепла, но и для полного обогрева помещения. Фото в интерьере .

Находящийся в помещении холодный воздух опускается в канал конвектора, проходит под или сбоку от водяного конвектора и затем, уже нагретый, поднимается вдоль окон. Теплый воздух распределяется по помещению, не образуя сквозняков, остывает и снова опускается. Таким образом, в помещении образуется круговорот воздуха. Бесшумная работа с использованием естественной конвекции обеспечивает, кроме того, комфортный климат в помещении. Выбирая разную высоту и ширину канала, можно индивидуально адаптировать теплопроизводительность к соответствующей потребности в тепле. Обзор комплектации Katerm NK .

Дополнительное электромеханическое регулирование возможно в виде комбинации из комнатного термостата или таймера и клапанами с сервоприводами.

Kampmann QK (принудительная конвекция)

Встраиваемые в пол конвекторы Katherm QK именно в низкотемпературном режиме работы в сочетании с современной отопительной системой отличаются компактным исполнением, энергосберегающими и очень тихими вентиляторами с EC-двигателями и высокопроизводительными теплообменниками. Небольшая ширина канала – от 182 до 232 мм позволяет использовать пространство (практически) неограниченно. Каналы шириной 207 мм и 232 мм могут по желанию комплектоваться узкими теплообменниками. Благодаря применению современной EC-технологии теплопроизводительность Katherm QK поражает при любой ширине канала. Многочисленные испытания в центре исследований и разработок Kampmann помогли создать акустически оптимизированный встраиваемый в пол конвектор, способству ющий созданию приятного климата в помещении. Фото в интерьере .

Находящийся вблизи окна холодный воздух всасывается диаметральным вентилятором и продувается через теплообменник. Находящийся со стороны окна конвектор обеспечивает оптимальное экранирование холодного воздуха, поступающего от окна. Нагретый воздух поступает в помещение равномерно, не образуя сквозняка. Технология EC Благодаря интегрированной интеллектуальной электронике, EC-двигатели могут энергоэффективно использоваться в значительно расширенных диапазонах частоты вращения. Низкие обороты имеют очень низкий уровень шума, находящийся за пределами уровня слышимости и измерения. Они обеспечивают комфорт в жилых помещениях, офисах и гостиничных номерах. Интеллектуальная система управления двигателем постоянно получает информацию о рабочем состоянии и поддерживает заданное число оборотов константным, независимо от длины лопастей вентилятора и внешних факторов
Вентиляторы Диаметральные вентиляторы соответствуют области применения, оптимизированы в аэрогидродинамическом отношении и адаптированы к длине конвекторов. Регулирование Для плавного регулирования встраиваемых в пол конвекторов Katherm QK имеется возможность электромеханического регулирования при помощи комнатного термостата, система регулирования KaControl. KaControl представляет собой системное решение для обеспечения максимальной энергоэффективности, безграничных возможностей для интеграции в автоматические системы управления зданиями, а также в высшей степени понятную логику управления.



Kampmann QK Nano (принудительная конвекция)

Приборы Katherm QK nano обладают высокой теплопроизводительностью при крайне малых размерах. Благодаря высоте канала всего 70 мм и ширине канала всего 165 мм они находят применение на строительных объектах, где использование традиционных встраиваемых в пол конвекторов исключено из-за дефицита пространства. В связи с тем, что пространство ограничено, большое внимание при проектировании Katherm QK nano уделено оптимальному взаимодействию диаметрального ЕС-вентилятора и высокопроизводительного медноалюминиевого конвектора. Проведенные в центре исследований и разработок Kampmann измерения и моделирование с применением методов гидрогазодинамики позволили создать встраиваемый в пол канал, который, благодаря высокой теплопроизводительности и одновременно низкому уровню шума, обеспечивает комфорт в помещении.

Воздух из помещения забирается вентилятором и проходит через конвектор. Находящийся со стороны окна конвектор обеспечивает эффективную отсечку поступающего от окна холодного воздуха. Нагретый воздух поступает в помещение равномерно, не образуя сквозняка.
Диаметральные ЕС-вентиляторы Применение силовой электроники позволяет значительно расширить диапазон частоты вращения диаметральных ЕС-вентиляторов. Производимый при небольшом числе оборотов шум порой находится значительно ниже порога слышимости, что обеспечивает комфортное пребывание в гостиных и спальнях, офисах и гостиничных номерах. Система управления двигателем непрерывно фиксирует данные об эксплуатационном состоянии и поддерживает предварительно выбранное число оборотов, независимо от длины лопастей вентилятора и внешних факторов.

Три различных варианта управления обеспечивают простоту интеграции Katherm QK nano в индивидуальные концепции управления. Компактный вариант 24 В позволяет напрямую подключиться к инженерной сети здания заказчика. Для прибора с плавным управлением с питающим напряжением 230 В существует возможность исполнения с электромеханическим управлением посредством комнатного термостата или, в качестве альтернативы, с системой регулирования KaControl. KaControl  представляет собой системное решение для обеспечения максимальной энергоэффективности, безграничных возможностей интеграции в автоматические системы управления зданием, а также в высшей степени понятную пользователю логику управления.

Kampmann HK (отопление/охлаждение)

Обе эти проблемы одновременно решает практически незаметная подача отфильтрованного, нагретого или охлажденного воздуха из пола конвекторами Katherm HK. Новый высокоэффективный ЕС-двигатель с оптимизированной коммуникационной электроникой отличается повышенным КПД, что обеспечивает снижение энергопотребления на 60 % по сравнению с традиционными вентиляторами! Благодаря  новым оптимизированным рабочим колесам в каскадном порядке, гарантируется равномерное распределение воздуха во всей длине конвектора.

Технология EC Благодаря интегрированной интеллектуальной электронике EC-вентиляторы могут энергоэффективно использоваться, в зависимости от потребностей, и при небольшой производительности по воздуху с плавной настройкой оборотов при их небольшом значении. В таких сферах применения, как офисы, низкие обороты положительно влияют на уровень шума: он намного ниже, чем порог восприятия звука в традиционных диапазонах. Конвекторы Katherm НK от Kampmann поставляются с уже интегрированной на заводе  системой регулирования KaControl. Программа расчета.

С помощью пульта управления KaController возможно автономное управление до 6 приборов в одной группе. Katherm HK могут быть оснащены разъемными коммуникативными интерфейсами для индивидуального управления или для подключения через вышестоящие системы управления: KNX, ModBus или LON. В случае, если все функции управления и регулирования должны отображаться с помощью с внешней системы регулирования, то предлагается вариант, при котором скорость вентилятора можно регулировать с помощью внешнего сигнала 0-10 В. Более подробно узнать по какой методике работают конвекторы кондиционеры.

Kampmann NE (без вентилятора, электрический)

Встраиваемые в пол конвекторы Katherm NE являются идеальным решением для случаев, когда использование  конвектора  с водяным теплообменником невозможно или не предусмотрено. Конвекторы одинаково хорошо создают завесу от холодного воздуха и сохраняют остаточное тепло. Они также могут использоваться в качестве единственного источника обогрева в помещении, если их мощность покрывает потребность в тепле.

Принцип действия: Холодный воздух, образующийся около окна или проникающий в помещение через зазоры, опускается во встроенный в пол конвектор, в котором он нагревается электрическим нагревательным элементом и вновь поступает в помещение. Форма канала конвектора в виде шахты способствует увеличению подъемной силы, действующей на теплый воздух.

Преимущества: Конвекторы Katherm NE способны быстро обогреть помещение и, благодаря использованию естественной
конвекции, совершенно бесшумны. Они оптимально подходят для установки под доходящими до пола стеклянными фасадами. Конвекторы Katherm NE поставляются полностью готовыми для встраивания в пол. После установки видна только элегантная рулонная решетка, поставляемая в различных исполнениях.

Особенности конструкции: Ванна конвектора выполнена из стали, оцинкованной по методу Сендзимира, видимые поверхности изнутри окрашены в графитовый цвет Стандартно оснащены регулируемыми по высоте устойчивыми к нагрузкам монтажными ножками, прикреплёнными сбоку Нагревательный элемент из нержавеющей стали с оцинкованными стальными ламелями, 40 х 70 мм Встроенная система регулирования мощности Возможно управление с помощью комнатного термостата или внешней сети автоматизации зданий Встроенный защитный термостат и предохранитель с тепловым реле Ширина канала 207 мм Высота канала 150 мм Длина канала 750/1150/1550/1950 мм низкая температура поверхности

Kampmann QE (с вентилятором, электрический)

Встраиваемые в пол конвекторы Katherm QE являются идеальным решением для случаев, когда использование  конвектора  с водяным теплообменником невозможно или не предусмотрено. Конвекторы оснащены энергосберегающими и очень тихими диаметральными ЕС-вентиляторами в сочетании с мощными электрическими нагревательными элементами, обеспечивающими высокую теплопроизводительность.

Конвекторы Katherm QE оптимально подходят для установки перед доходящими до пола стеклянными фасадами. Благодаря оснащению вентилятором с современной ЕС-технологией, нагрев помещения осуществляется быстро и с низким нераздражающим уровнем шума. Оптимальное сочетание в канале диаметрального вентилятора, нагревательного элемента и воздухонаправляющих пластин позволяет поддерживать низкую и безопасную температуру поверхности конвекторов Katherm QE.

Конвекторы Katherm QE поставляются в виде готовых к установке в стяжку отопительных каналов. Конвекторы одинаково хорошо создают завесу от холодного воздуха и могут использоваться в качестве единственного источника обогрева в помещении. После установки видна только элегантная рулонная решетка Optiline, поставляемая в различных исполнениях.

Регулирование: Доступно два варианта регулирования конвекторов Katherm QE: Регулирование комнатным термостатом Регулирование с помощью внешней сети автоматизации зданий. В обоих вариантах число оборотов диаметральных ЕС-вентиляторов управляется сигналом 0-10 В. При включении ЕС-вентиляторов с любым заданным значением числа оборотов активируется плавное регулирование теплопроизводительности. Для каждого
варианта скорости вращения имеется соответствующая теплопроизводительность нагревательного элемента.

Принцип действия: Воздух из помещения забирается вентилятором и проходит через нагревательный элемент с воздухонаправляющими пластинами. Нагретый воздух выходит из встроенного в пол конвектора и поднимается вверх и обеспечивает оптимальную защиту от холодного воздуха из окна и направляет нагретый воздух в помещение равномерно, не образуя сквозняка. Разделительная пластина эффективно не допускает «короткого замыкания» между забором и выпуском.

Диаметральные ЕС-вентиляторы: Применение силовой электроники позволяет значительно расширить диапазон частоты вращения диаметральных ЕС-вентиляторов. Производимый при небольшом числе оборотов шум порой находится ниже порога слышимости, что обеспечивает комфортное пребывание в гостиных, спальнях, офисах и номерах отелей. Система управления двигателем непрерывно фиксирует данные об состоянии и поддерживает предварительно заданное число оборотов, независимо от длины рабочего колеса вентилятора и внешних факторов.

Функции обеспечения безопасности Конвекторы Katherm QE оснащены защитой от перегрева для общей безопасности и защиты от слишком высокой температуры решётки. Схема блокировки включает в себя защитное отключение теплоотдачи через силовое реле или косвенное отключение через предохранитель ограничения температуры. Данные меры обеспечивают безопасность эксплуатации, например, при неправильном обращении. Дополнительно контролируется частота вращения. Если вентилятор не передаёт импульсы частоты вращения в силовое электрооборудование, обогрев выключается.
