Теплолічильники MULTICAL компанії Kamstrup (Данія). Товари та послуги компанії “ЕлМісто”

Компанія Kamstrup була заснована в 1946 році Олафом Камструпом, в місті Орхусі, Данія. Компанія розпочала свою діяльність з виробництва вимірювальних приладів і технологічного устаткування для харчової промисловості і транспортних суден. У 1959 році Kamstrup випустила свій перший теплолічильник, а в 1984 році була запущена перша серія MULTICAL з мікропроцесором і ЖК-дисплеєм. Свій перший ультразвуковий тепломер фірма Kamstrup розробила в 1991 році, наступні покоління лічильників значно вдосконалені. Динамічний розвиток виробничої галузі теплолічильників було пов’язано з модернізацією та централізацією системи теплопостачання в Данії.

Будучи провідним виробником ультразвукових лічильників тепла, компанія Kamstrup виробляє ультразвукові лічильники теплової енергії, охолодження та води, які мають реєстраторами даних і широким спектром опцій для автоматичного зчитування даних (AMR), і апаратуру обробки даних з них, і займає лідируючі позиції у використанні ультразвукових технологій у сфері вимірювань теплової енергії у водяних системах опалення та водоспоживання. У 2011 році Kamstrup отримала нагороди ‘iF Product Design Award 2012’ і ‘Smart Water Metering Innovation of the Year Award 2012’ за розробку ультразвукового водолічильника серії MULTICAL 21. У 1998 року компанія Kamstrup почала виробництво побутових електричних лічильників («інтелектуальні» лічильники) і «інтелектуальних» систем вимірювання.

Kamstrup займає міцні позиції в області розробок «розумних» вимірювальних систем, застосовуючи технологію бездротового зв’язку і передавання інформації по радіо. Основна перевага бездротової технології полягає в тому, що вона не залежить від ліній електропередач, які можуть бути схильні до електромагнітних перешкод. Бездротова мережа застосовна і до побутових лічильниками, які працюють від батарейок. Відповідно з розвитком інтелектуального енергопостачання (системи Smart Grid), Kamstrup виробляє цілий ряд Smart Grid і Smart Home додатків для постачальників комунальних послуг та електроенергії. Для зв’язку з лічильниками Kamstrup використовує стандартні протоколи, такі як Radio Frequency EN13757-5, GSM/GPRS, LON, M-Bus, Wireless M-Bus, TCP/IP, WiFi, ZigBee, Z-Wave і KNX.

Вся продукція виробляється на автоматизованих лініях в Данії у відповідності з найвищими стандартами якості та екологічної безпеки.

за порядкомза зростанням ціниза зниженням ціниза новизною

  • Багатофункціональний ультразвуковий теплолічильник MULTICAL 403 DN15 G¾B x 110 mm, різьблення,Qp 0,6м3/год (Kamstrup)

    13 270 грн

    Під замовлення Оптом і в роздріб

  • eyJwcm9kdWN0SWQiOjExMDQ0NDUyMjAsImNhdGVnb3J5SWQiOjE1MzcyMywiY29tcGFueUlkIjoxOTA5NzgyLCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY2MzY3Mzc3OS41NzIwMzIsInBhZ2VJZCI6Ijg5M2E5NTRhLWM4NzYtNGE3Zi1iOGUxLTI3OWQ5MzQ4NGI4ZCIsInBvdyI6InYyIn0.1sK95RFlGjhv3Am_NPikcHgCtlCXr1zAiqaiuxh67uQ” data-advtracking-product-id=”1104445220″ data-tg-chain=”{"view_type": "preview"}”>

    Багатофункціональний ультразвуковий теплолічильник MULTICAL 403 DN15 G¾B x 165 mm, різьблення,Qp 1,5 м3/год (Kamstrup)

    13 609 грн

    Під замовлення Оптом і в роздріб

  • Багатофункціональний ультразвуковий теплолічильник MULTICAL 403 DN15 G¾B x 110 mm, різьблення,Qp 1,5 м3/год (Kamstrup)

    13 270 грн

    В наявності Оптом і в роздріб

  • eyJwcm9kdWN0SWQiOjExMDQ0Njk3MDgsImNhdGVnb3J5SWQiOjE1MzcyMywiY29tcGFueUlkIjoxOTA5NzgyLCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY2MzY3Mzc3OS41NzM5Njk4LCJwYWdlSWQiOiI4YTU4MDA2ZC03YzhlLTRhYTktOGEyYy01YjAxMTUwNjVlZWIiLCJwb3ciOiJ2MiJ9.A_Ktval-KI_TeTIMBmhKJylQ8P7NXijjAMEj9_G-kvU” data-advtracking-product-id=”1104469708″ data-tg-chain=”{"view_type": "preview"}”>

    Багатофункціональний ультразвуковий теплолічильник MULTICAL 403 DN20 G1B x 190 mm, різьблення,Qp 0,6м3/год (Kamstrup)

    13 699 грн

    В наявності Оптом і в роздріб

  • Багатофункціональний ультразвуковий теплолічильник MULTICAL 403 DN20 G1B x 110 mm, різьблення,Qp 1,5 м3/год (Kamstrup)

    13 375 грн

    Під замовлення Оптом і в роздріб

  • eyJwcm9kdWN0SWQiOjExMDQ0NzI4ODcsImNhdGVnb3J5SWQiOjE1MzcyMywiY29tcGFueUlkIjoxOTA5NzgyLCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY2MzY3Mzc3OS41NzYwMjU1LCJwYWdlSWQiOiI2MTYwZTkzNi1lYTc2LTQ2MzktYjkyNy02ZDc3ZDg1YzdhNDciLCJwb3ciOiJ2MiJ9.T_oM9hctUNxNXEdNClq9-D2NNoYgtz34VJM7Zn9ARUA” data-advtracking-product-id=”1104472887″ data-tg-chain=”{"view_type": "preview"}”>

    Багатофункціональний ультразвуковий теплолічильник MULTICAL 403 DN20 G1B x 130 mm, різьблення,Qp 1,5 м3/год (Kamstrup)

    13 369 грн

    В наявності Оптом і в роздріб

  • Багатофункціональний ультразвуковий теплолічильник MULTICAL 403 DN20 G1B x 165 mm, різьблення,Qp 1,5 м3/год (Kamstrup)

    14 375 грн

    Під замовлення Оптом і в роздріб

  • eyJwcm9kdWN0SWQiOjExMDQ0NzU5MTMsImNhdGVnb3J5SWQiOjE1MzcyMywiY29tcGFueUlkIjoxOTA5NzgyLCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY2MzY3Mzc3OS41Nzg0NzIsInBhZ2VJZCI6IjE2OTBkZTQwLWU4N2MtNDg2MC1iYWY5LTQ1NTQ5MDRkNDdiNCIsInBvdyI6InYyIn0.wzq7L8IVXOlyW8QwXwedRMTMzHZCDUF90l6iyNS1OyM” data-advtracking-product-id=”1104475913″ data-tg-chain=”{"view_type": "preview"}”>

    Багатофункціональний ультразвуковий теплолічильник MULTICAL 403 DN20 G1B x 190 mm, різьблення,Qp 1,5 м3/год (Kamstrup)

    13 705 грн

    Під замовлення Оптом і в роздріб

  • Багатофункціональний ультразвуковий теплолічильник MULTICAL 403 DN20 G1B x 130 mm, різьблення,Qp 2,5 м3/год (Kamstrup)

    13 370 грн

    Під замовлення Оптом і в роздріб

  • eyJwcm9kdWN0SWQiOjExMDQ0ODQ0NzAsImNhdGVnb3J5SWQiOjE1MzcyMywiY29tcGFueUlkIjoxOTA5NzgyLCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY2MzY3Mzc3OS41ODExNzMsInBhZ2VJZCI6IjZiYWRhNzUxLTcwYTYtNGIyYS04ODdiLWNiMTQzMjZhMDQ3OSIsInBvdyI6InYyIn0.43MgUpJxVd9H0x5wEUWj7XSBDotrgKE97OkCh5vq63k” data-advtracking-product-id=”1104484470″ data-tg-chain=”{"view_type": "preview"}”>

    Багатофункціональний ультразвуковий теплолічильник MULTICAL 403 DN20 G1B x 190 mm, різьблення,Qp 2,5 м3/год (Kamstrup)

    13 705 грн

    Під замовлення Оптом і в роздріб

  • Багатофункціональний ультразвуковий теплолічильник MULTICAL 403 DN25 G1¼B x 260 mm, різьблення,Qp 3,5 м3/год (Kamstrup)

    23 190 грн

    В наявності Оптом і в роздріб

  • eyJwcm9kdWN0SWQiOjExMDQ0OTkwNzAsImNhdGVnb3J5SWQiOjE1MzcyMywiY29tcGFueUlkIjoxOTA5NzgyLCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY2MzY3Mzc3OS41ODM0MDMsInBhZ2VJZCI6ImU2YmU1ODFhLWY3YjAtNGI3Yy05YTg4LWNmYTg0YjFmOThlMSIsInBvdyI6InYyIn0.tfbtFaFs3VYHsyNRwWwmZlBVvs16piE8sjUn8Owcf44″ data-advtracking-product-id=”1104499070″ data-tg-chain=”{"view_type": "preview"}”>

    Багатофункціональний ультразвуковий теплолічильник MULTICAL 403 DN25 G1¼B x 260 mm, різьблення,Qp 6,0 м3/год (Kamstrup)

    18 207 грн

    Під замовлення Оптом і в роздріб

  • Багатофункціональний ультразвуковий теплолічильник MULTICAL 403 DN25 x 260 mm, фланець, Qp 6,0 м3/год (Kamstrup)

    25 879 грн

    В наявності Оптом і в роздріб

  • eyJwcm9kdWN0SWQiOjExMDQ1MTQ4NDYsImNhdGVnb3J5SWQiOjE1MzcyMywiY29tcGFueUlkIjoxOTA5NzgyLCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY2MzY3Mzc3OS41ODY2NzQsInBhZ2VJZCI6Ijc4NWIwMDk0LTkwNzMtNDJiOS04ZjMyLWZmNDBlZWE0OWY3YyIsInBvdyI6InYyIn0.7cChxInxt7jYxKUsClqBtq3sUGfi-79JF6fRHLhdVgk” data-advtracking-product-id=”1104514846″ data-tg-chain=”{"view_type": "preview"}”>

    Багатофункціональний ультразвуковий теплолічильник MULTICAL 403 DN40x300 mm, фланець, Qp 10,0 м3/год (Kamstrup)

    35 987 грн

    Під замовлення Оптом і в роздріб

  • Багатофункціональний ультразвуковий теплолічильник MULTICAL 403 DN50x270 mm, фланець, Qp 15,0 м3/год (Kamstrup)

    36 379 грн

    В наявності Оптом і в роздріб

  • eyJwcm9kdWN0SWQiOjExMDQ1MjA3NzAsImNhdGVnb3J5SWQiOjE1MzcyMywiY29tcGFueUlkIjoxOTA5NzgyLCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY2MzY3Mzc3OS41ODk1NDk1LCJwYWdlSWQiOiJmNjZmN2RkNy0zODhkLTQxMDctYjZjMy05ZjViY2JkNzM0MGUiLCJwb3ciOiJ2MiJ9.gpKybYAVDwB0J3mKJ6Ss5RrBHmrEbAuNBSzOmThfKFg” data-advtracking-product-id=”1104520770″ data-tg-chain=”{"view_type": "preview"}”>

    Багатофункціональний ультразвуковий теплолічильник MULTICAL 403 DN40 G2B x 300 mm, різьблення,Qp 10,0 м3/год (Kamstrup)

    33 005 грн

    Під замовлення Оптом і в роздріб

  • Ультразвуковий інтелектуальний теплолічильник MULTICAL 603 DN15 G¾B x 110 mm, різьблення, Qp 1,5 м3/год (Камструп)

    16 609 грн

    Під замовлення Оптом і в роздріб

  • eyJwcm9kdWN0SWQiOjExMDU1MTg4NjgsImNhdGVnb3J5SWQiOjE1MzcyMywiY29tcGFueUlkIjoxOTA5NzgyLCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY2MzY3Mzc3OS41OTIyNTQ2LCJwYWdlSWQiOiJjMTZlY2I5YS0yYjFlLTQ1NWYtYmI2Ny1kM2EwNTJmZjA5MjgiLCJwb3ciOiJ2MiJ9.WZz8l8DtW2L7kDju0QRkG2WOLDRPZZRUcxXaN2m2gdQ” data-advtracking-product-id=”1105518868″ data-tg-chain=”{"view_type": "preview"}”>

    Ультразвуковий інтелектуальний теплолічильник MULTICAL 603 DN15 G¾B x 165 mm, різьблення, Qp 1,5 м3/год (Камструп)

    18 310 грн

    Під замовлення Оптом і в роздріб

  • Ультразвуковий інтелектуальний теплолічильник MULTICAL 603 DN20 G1B x 130 mm, різьблення, Qp 0,6м3/год (Камструп)

    16 565 грн

    Під замовлення Оптом і в роздріб

  • eyJwcm9kdWN0SWQiOjExMDU2MDU0ODQsImNhdGVnb3J5SWQiOjE1MzcyMywiY29tcGFueUlkIjoxOTA5NzgyLCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY2MzY3Mzc3OS41OTQ5NTIzLCJwYWdlSWQiOiI5ZmJiMGIxYy1mZjkyLTRmN2ItOTMwMy1jNTc0NzU5MjllY2EiLCJwb3ciOiJ2MiJ9.rQgr7Fr_iDU9cBEtNrTiqd9693ccHgg-nwXoedZR5CM” data-advtracking-product-id=”1105605484″ data-tg-chain=”{"view_type": "preview"}”>

    Ультразвуковий інтелектуальний теплолічильник MULTICAL 603 DN20 G1B x 130 mm, різьблення, Qp1,5м3/год (Камструп)

    16 565 грн

    Під замовлення Оптом і в роздріб

  • Ультразвуковий інтелектуальний теплолічильник MULTICAL 603 DN20 G1B x 190 mm, різьблення, Qp1,5м3/год (Камструп)

    18 365 грн

    Під замовлення Оптом і в роздріб

  • eyJwcm9kdWN0SWQiOjExMDU2MDY3MjksImNhdGVnb3J5SWQiOjE1MzcyMywiY29tcGFueUlkIjoxOTA5NzgyLCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY2MzY3Mzc3OS41OTc4MjEyLCJwYWdlSWQiOiI2NmM0Zjk4Zi04ZTgyLTQ0MTItODNhZi1jMGUzZjQyNzI3MDYiLCJwb3ciOiJ2MiJ9.aDlSsTtQSAezAYXOF5t20bcrG5C3lDCHP1Uik28ACfY” data-advtracking-product-id=”1105606729″ data-tg-chain=”{"view_type": "preview"}”>

    Ультразвуковий інтелектуальний теплолічильник MULTICAL 603 DN20 G1B x 190 mm, різьблення, Qp2,5 м3/год (Камструп)

    18 365 грн

    В наявності Оптом і в роздріб

  • Ультразвуковий інтелектуальний теплолічильник MULTICAL 603 DN20 x 190 mm, фланець, Qp1,5 м3/год (Камструп)

    23 137 грн

    Під замовлення Оптом і в роздріб

  • eyJwcm9kdWN0SWQiOjExMDU2MTEwNzgsImNhdGVnb3J5SWQiOjE1MzcyMywiY29tcGFueUlkIjoxOTA5NzgyLCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY2MzY3Mzc3OS42MDAyMjM1LCJwYWdlSWQiOiI2Yzc5YjZmYS1lOWZkLTQ5YjUtYWE3YS0yOGYyNjgxODE2MDgiLCJwb3ciOiJ2MiJ9.SFnf-BpDp3lAvaMENOwul-oXG190iYO1BhxQQPqsq8w” data-advtracking-product-id=”1105611078″ data-tg-chain=”{"view_type": "preview"}”>

    Ультразвуковий інтелектуальний теплолічильник MULTICAL 603 DN20 x 190 mm, фланець, Qp2,5 м3/год (Камструп)

    28 990 грн

    Під замовлення Оптом і в роздріб

16243248

Бренд Kamstrup
– коли Вам необхідні якість, надійність, інновації та партнерство.

Kamstrup | это… Что такое Kamstrup?

Kamstrup A/S — датский производитель приборов коммерческого учёта энергии и воды, а также системных измерительных решений для поставщиков коммунальных услуг и природного газа. Компания находится в собственности нефтяной компании Olieselskabet Danmark (OK) Головной офис компании, а также производственные мощности расположены в городе Сканденборг, Дания. На международном рынке компания представлена дистрибьюторами и представительствами в 50 странах. Годовой оборот составляет 160 млн евро (2011), объём экспорта составляет 85 %. Общее количество работающего в компании персонала насчитывает 850 человек.

Содержание

  • 1 Деятельность
  • 2 Продукция
  • 3 История
  • 4 Фотогалерея
  • 5 Примечания
  • 6 Ссылки

Деятельность

Являясь ведущим производителем ультразвуковых счетчиков тепла[1], компания Kamstrup занимает лидирующие позиции в использовании ультразвуковых технологий в сфере измерений тепловой энергии в водяных системах отопления и водопотребления[2][3][4] . Свой первый ультразвуковой теплосчетчик Kamstrup разработал в 1991 году, последующие поколения счетчиков значительно усовершенствованы.[5] Принцип измерения основан на транзитно-временном методе: ультразвуковой сигнал передается между двумя датчиками — по направлению потока воды и против её движения. Сигнал, посылаемый по направлению потока воды, достигает противоположного датчика быстрее, нежели сигнал, движущийся против направления движения воды. На основе разности времени прохождения пути рассчитывается объём жидкости. Сам теплосчетчик состоит из ультразвукового датчика расхода, двух датчиков температуры и вычислителя.[6] В счётчиках энергии охлаждения и счетчиках воды применяется принцип ультразвукового измерения. В 2011 году Kamstrup получила награды ‘iF Product Design Award 2012’ и ‘Smart Water Metering Innovation of the Year Award 2012’ за разработку ультразвукового водосчетчика серии MULTICAL 21[7]. В 1998 года компания Kamstrup начала производство бытовых электрических счетчиков («интеллектуальные» счетчики) и «интеллектуальных» систем измерения. Kamstrup занимает прочные позиции в области разработок «умных» измерительных систем, применяя технологию беспроводной связи и передачи информации по радио. Основное преимущество беспроводной технологии заключается в том, что она не зависит от линий электропередач, которые могут быть подвержены электромагнитным помехам[8]. Беспроводная сеть применима и к бытовым счётчиками, работающими от батареек. В соответствии с развитием интеллектуального энергоснабжения (системы Smart Grid), Kamstrup производит целый ряд Smart Grid и Smart Home приложений для поставщиков коммунальных услуг и электроэнергии. Для связи со счетчиками Kamstrup использует стандартные протоколы, такие как Radio Frequency EN13757-5, GSM/GPRS, LON, M-Bus, Wireless M-Bus, TCP/IP, WiFi, ZigBee, Z-Wave и KNX.

Продукция

Компания производит ультразвуковые счетчики тепловой энергии, энергии охлаждения и воды, обладающие регистраторами данных и широким спектром опций для автоматического считывания данных (AMR), и аппаратуру обработки данных с них.

История

Компания Kamstrup была основана в 1946 году Олафом Камструпом, в городе Орхусе, Дания. Компания начала свою деятельность с производства измерительных приборов и технологического оборудования для пищевой промышленности и транспортных судов. В 1959 году Kamstrup выпустила свой первый теплосчетчик, а в 1984 была запущена первая серия MULTICAL с микропроцессором и ЖК-дисплеем. Первый теплосчетчик на основе ультразвукового принципа измерения был выпущен в 1991 году. Динамичное развитие производственной отрасли теплосчетчиков было связано с модернизацией и централизацией системы теплоснабжения в Дании. В 1992 году Kamstrup приобретает голландскую компанию, которая производит и продает измерительные решения Kamstrup в области природного газа: корректоров объёма, систем контроля и регуляторов давления. В 2000 году Kamstrup продает подразделение по производству оборудования, предназначенного для применения в промышленности и концентрирует свою деятельность на системах энергоучета. Kamstrup оставалась семейной компанией до 1987 года, после чего Olieselskabet Danmark (OK)приобрела 50-процентную долю компании, а в 1990 году выкупила её полностью. Kamstrup присоединилась к Глобальному договору ООН по соответствию деятельности компании экологическим нормативно-правовым требованиям и является сертифицированной компанией в соответствии с ISO 14001 и DS / OHSAS 18001.

Фотогалерея

Примечания

  1. ↑ Ruscable. ru, 27.02.2012
  2. ↑ ИТАР-ТАСС, 17.11.2011
  3. ↑ Вечерние ведомости, 16.11.2011
  4. ↑ Деловой квартал, 2.08.12
  5. ↑ Автоматизация & IT в энергетике № 8 2011
  6. ↑ C.O.K. № 7 2012
  7. ↑ Smartmeteringuk2012.com 26.01.2012
  8. ↑ Ведомости ‘Жилой фонд’ 12.11.12

Ссылки

  • Kamstrup, Россия официальный сайт
  • Kamstrup A/G официальный сайт

Связать?

Kamstrup

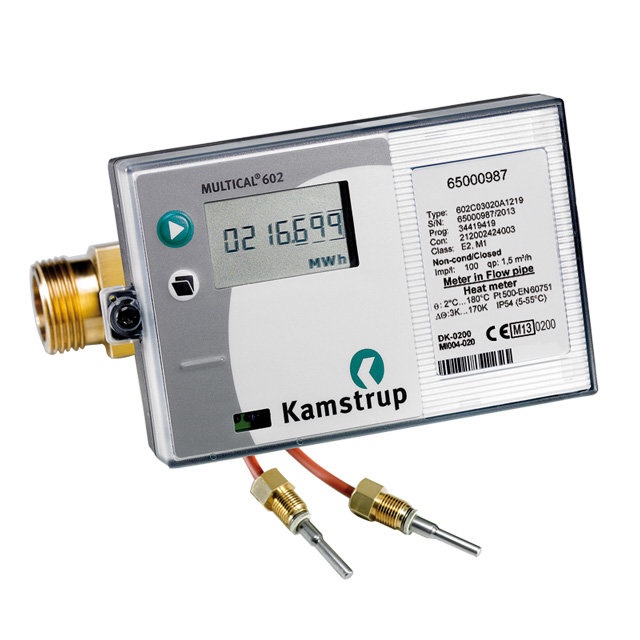

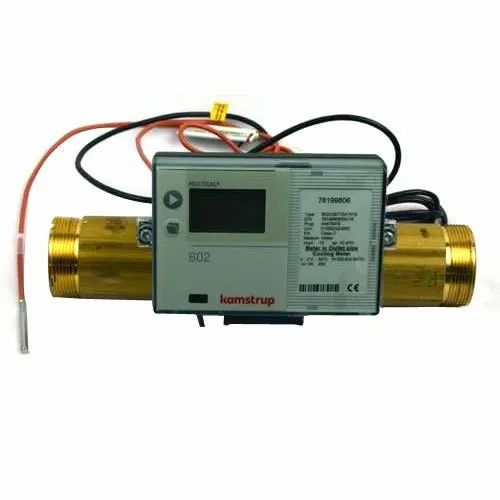

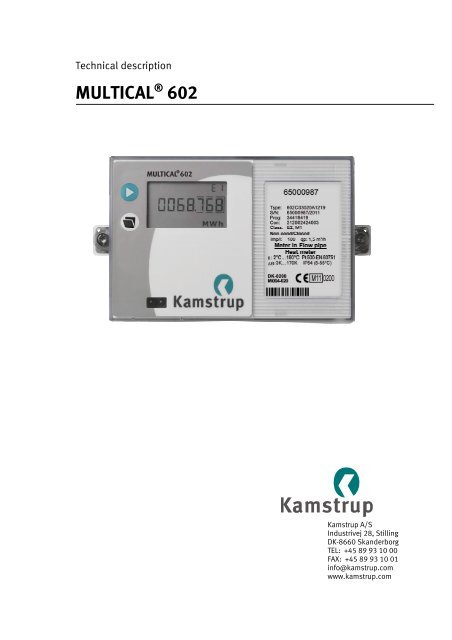

 Вычислитель энергии тепла и охлаждения многофункциональный Multical 602

Multical 602 – многофункциональный вычислитель энергии тепла и охлаждения. Эксплуатируется с расходомерами, оснащенными импульсным выходом, и 2-х и 4-х проводными парами датчиков температуры. Продвинутые функции вычислителя доступны при эксплуатации с расходомерами Ultraflow. Счетчик обладает великолепной точностью в течение всего срока службы. Не требует сервисного обслуживания, что сводит расходы на его эксплуатацию к минимуму. MULTIСAL® 602 используется для измерения энергии в водяных системах отопления, охлаждения и комбинированных системах отопления/охлаждения с температурами от 2°C до 180°C при отоплении и от 2°C до 50°C при охлаждении.
Multical 602 используется для учета тепла с расходомерами Ultraflow 54 и парой датчиков температуры. Диапазон номинальных расходов от qp 0.6 м3/ч до 1,000 м3/ч. Для учета охлаждения Multical 602 применяется в комплекте с парой датчиков температуры и расходомерами Ultraflow 14 (номинальным рас- ходом до qp 100 м3/ч) или расходомерами Ultraflow 54 (с номинальными расходами от qp 150 м3/ч до qp 1,000 м3/ч). Вычислитель может работать с расходомерами с номинальным расходом до qp 3,000 м3/ч.
Multical 602 оснащен встроенными часами реального времени и позволяет подключить различные коммуникационные модули. Это позволяет с легкостью включать его в системы считывания показаний независимо от способа считывания. Для включения в проводные системы считывания счетчик может оснащаться модулями LON, SIOX, M-Bus, модулем RS232 и новыми модулями Metasys N2 и Ethernet/IP. Для включения счетчика в беспроводную сеть, можно выбрать радиомодуль, мо- дуль Беспроводного M-Bus, Zigbee или один из новых модулей Kamstrup: GSM/ GPRS или High Power Radio Router.
Система самотестирования вычислителя и архиваторы предоставляют широкие возможности для обнаружения неисправностей и ошибок в работе прибора учета и системы, а также анализа энергопотребления. Счетчик производит постоянный мониторинг ключевых рабочих параметров собственных элементов и системы – правильность работы прибора, наличие питания, утечки и разрывы в трубопроводе или неправильное направление потока теплоносителя. В случае обнаружения нештатной ситуации мигающий символ «INFO» появляется на дисплее. Multical 602 сохраняет параметры потребления в годовой, помесячный, посуточный и почасовой архивы. Это обеспечивает возможность полностью контролировать и анализировать эксплуатацию системы.
В случае отключения питания счетчика данные потребления будут сохранены. Это обеспечивает надежные коммерческие расчеты за потребляемые ресурсы. Литиевая батарея, которой оснащаются счетчики, имеет продолжительный срок службы – до 13 лет с модулем Беспроводного M-Bus или Радио.
Multical 602 с Ultraflow и специально подобранной парой датчиков температуры гарантирует точность измерений даже при минимальных разностях температур. Долговременная стабильность и точность измерений датчиков расхода не подвержена влияниям скорости потока, турбулентностей потока или износа. Этим достигается оптимизация рабочих процессов и снижение расходов на эксплуатацию теплосчетчика.

Некоторые схемы применения:



Вычисление энергии:
Multical 602 вычисляет энергию по формуле стандарта prEN 1434-1:2009, в которой используется международная температурная шкала ITS-90 и давление 16 бар.
Формула в упрощенном виде: Энергия = V x ΔΘ x k, где V объем теплоносителя, ΔΘ измеренная разность температур, k коэффициент теплосодержания воды. Энергия всегда вычисляется в [Втч], а затем представляется в выбранных единицах измерения.
Измерение расхода:
Multical 602 вычисляет текущий расход теплоносителя двумя разными способами в зависимости от типа подключенных датчиков расхода:
– электронные расходомеры – путем подсчета количества импульсов за интервал 10 сек., показания расхода обновляются каждые 10 сек.;
– механические счетчики воды с герконом – путем измерения временного интервала между двумя импульсами, показания расхода обновляются с каждым импульсом.
Измерение мощности:
Multical 602 вычисляет мощность исходя из текущего расхода и разности температур при последней интеграции. Значение текущей мощности обновляется одновременно с обновлением значения расхода.
Минимальные и максимальные расход и мощность:
Multical 602 регистрирует максимальные и минимальные значения расхода и мощности за месяц и год. Регистрируемые значения выводятся на дисплей, доступны по интерфейсу данных, включают значения величин и дату. Все максимальные и минимальные значения вычисляются как наибольшее и наименьшее среднее значение серии измерений расхода и мощности. Период усреднения может быть выбран в интервале 1…1440 мин.
Измерение температур :
Multical 602 поставляется в модификациях с датчиками Pt100 или Pt500 с 2-х и 4-х проводным подключением. Измерительный контур включает АЦП высокого разрешения с температурным диапазоном 0.00…185.00°C. Кроме текущих значений температур, используемых в вычислении энергии, на дисплее могут также отображаться среднемесячные и среднегодовые температуры.
Архивы:
Multical 602 имеет постоянную память (EEPROM), куда записываются результаты измерений. Счетчик имеет различные годовые, месячные, суточные, почасовые архивы, которые можно вывести на дисплей или считать по последовательному интерфейсу.
Функции для системы центрального отопления:
функция обнаружения утечек предназначена в основном для зависимых схем теплоснабжения. Си- стема состоит из двух ультразвуковых расходомеров и двух датчиков температуры, установленных в подающем и обратном трубопроводах. Multical 602 производит сравнение масс теплоносителя в подающем и обратном трубопроводах.
Функции для системы холодного водоснабжения:
Импульсный сигнал от счетчиков холодной воды можно подать на Multical 602. Тогда вычислитель может контролировать потребление холодной воды. Текущие туалетные бачки, пластины теплообменника и т.п. вызовут круглосуточное поступление импульсов от водосчетчика.
Тарифные функции:
Multical 602 имеет 2 дополнительных регистра TA2 и TA3, которые накапливают значения энергопотребления параллельно с основным регистром с учетом заданных тарифных условий. Независимо от выбранного тарифа на дисплее эти регистры обозначены как ТА2 и ТА3. В основном регистре суммирование происходит вне зависимости от выбранной тарифной функции. Тарифные условия для TL2 и TL3 контролируются при каждом интегрировании. Когда тарифные условия выполняются, значение потребленной энергии суммируется в TA2 или TA3 параллельно с суммированием в основном регистре.

Технические характеристики :
 – Питание от сети : 230 В AC +15/-30%, 50/60 Гц, 24 В AC ±50%, 50/60 Гц
 – Напряжение пробоя изоляции : 4 кВ
 – Потребляемая мощность : < 1 Вт
 – Резервное питание : Встроенный конденсатор большой емкости обеспечивает питание при кратковременных перебоях сети
 – Входы датчиков температур T1, T2, T3 – Измерительный диапазон : 0,00…185,00°C
 – Температуры T3, T4 – Диапазон задаваемых значений : 0,01…180.00°C
 – Температура окр. среды : 5…55°C для установки в помещениях с неконденсируемой влажностью
 – Класс защиты : IP54
 – Температура хранения : -20…60°C (с пустым расходомером)
 – Вес : 0,4 кг без датчиков расхода и температуры
 – Соединительные кабели : ø3,5…6 мм
 – Кабель питания : ø5…10 мм

Квартирный компактный теплосчётчик Multical 302

Минимальные габариты Multical 302 позволяют устанавливать этот универсальный счетчик тепла и холода в любых условиях. При установке в очень стесненных условиях счетчик можно повернуть в положение, удобное для считывания показаний дисплея. Прочный металлический датчик расхода выдерживает рабочие температуры до 130 ˚C, надежно защищен от конденсата и может использоваться в системах с давлениями PN16 и PN25. Датчик расхода, разработанный с использованием уникальной ультразвуковой технологии Kamstrup, обеспечивает очень долгий срок службы даже с теплоносителем, содержащим магнетит.

Особенности и преимущества :
„ – Место установки – подача или обратка – программируется на объекте
„„„ – Металлический датчик расхода для давления PN25 и температур до 130 °C
„„ „- Небольшая потеря давления, все типоразмеры менее 0,1 бар
„„„ – Динамический диапазон до 1:1600 от порога чувствительности до наибольшего расхода, 1:250 от q1 до qp

Multical 302 состоит из ультразвукового датчика расхода, электронного индикаторного блока и пары датчиков температуры Pt500. Эти компоненты калибруются по отдельности, собираются в единый прибор учета тепла, охлаждения или комбинированный счетчик тепла/холода, части которого нельзя отделять друг от друга. Счетчик имеет встроенный архиватор, сохраняющий все регистры за последние 960 часов, 460 суток, 24 месяца и 15 лет. При монтаже счетчик можно программировать для установки в подаче или обратке. Кроме того, единица измерения и разрешение при ее отображении, дата/время и адрес M-Bus могут легко выбираться нажатием кнопки без использования специальных приспособлений.
Multical 302 может иметь модуль проводного M-Bus с кабелем 1,5 м, подключенным на заводе или модуль беспроводного M-Bus, работающий в режимах C1 или T1 OMS согласно EN
13757-3. Модуль M-Bus гальванически развязан и поддерживает автоматический выбор скорости 300/2400 Бод, первичную/вторичную адресацию и детекцию коллизий. Потребление тока не превышает 1 единицу нагрузки, отдельно читаются регистры тепла и охлаждения.

Вычисление энергии:
Multical 302 вычисляет энергию по формуле, указанной в EN 1434-1:2007, которая использует международную температурную шкалу 1990 года (ITS-90) и давление 16 бар.
В упрощенном виде формула для вычисления энергии выглядит как: Энергия = V x ΔΘ x k. V добавленный объем теплоносителя, ΔΘ измеренная разность температур, k тепловой коэффициент воды. Вычислитель всегда рассчитывает энергию в [Втч], которая далее конвертируется в выбранную единицу измерения. Беспроводная связь (беспроводной M-Bus) соответствует Европейскому стандарту EN 13757-4, телеграмма данных конфигурируется для режимов C1 или T1 OMS.
Схемы применения:
Multical 302 использует 4 разных формулы для вычисления энергии, вычисления по всем формулам производятся параллельно при каждой интеграции независимо от конфигурации счетчика. Таким образом Multical 302 может вычислять энергию тепла и охлаждения в большинстве схем учета. Энергии, вычисляемые по всем формулам, сохраняются в архивы и выводятся на дисплей в зависимости от конфигурации.
Измерение расхода:
Multical 302 вычисляет текущий расход каждые четыре секунды или каждые две секунды в зависимости от конфигурации.
Измерение мощности:
Multical 302 вычисляет текущую мощность используя текущий расход теплоносителя и разность температур, измеренную при последней интеграции. Текущая мощность обновляется на дисплее каждые 32 или 8 секунд в зависимости от конфигурации.
Максимальная мощность и расход:
Multical 302 регистрирует максимальные значения мощности и расхода за месяц и за год. Регистрируемые значения можно считать через коммуникационные порты или с дисплея в режиме ”TECH mode”. Все максимальные значения вычисляются как наибольшие средние значения ряда вычислений текущих мощности и расхода. Период усреднения, используемый при вычислениях, выбирается в диапазоне 1…1440 минут.
Измерение температур:
Температуры подачи и обратки измеряются с помощью точно подобранной пары двухпроводных термометров сопротивления Pt500. Измерительный контур имеет аналого-цифровой преобразователь высокого разрешения с диапазоном температур от 0,00 °C до 155,00 °C. Дополнительно к текущим значениям температур, используемым при вычислении энергии, могут отображаться также среднемесячные и среднегодовые температуры.
Архивы:
Multical 302 имеет постоянную память (EEPROM), куда записываются результаты измерений. Счетчик имеет различные годовые, месячные, суточные, почасовые архивы.
Питание:
Multical 302 может поставляться с одной или двумя встроенными батареями типа A, 1 x A литиевая батарея обеспечит питание Multical 302 на период в 6 лет. 2 x A литиевая батарея должна использоваться в Multical 302, если требуется срок службы 12 лет.

Технические характеристики :
„ – Дисплей LCD – 7 (8) знаков высотой 6 мм
„ – Единицы измерения энергии : МВтч-кВтч-ГДж
„ – Архиватор (EEPROM) : 960 часов, 460 суток, 24 месяца, 15 лет, 50 инфо кодов, 25 изменений конфигурации
„ – Проводной M-Bus, wM-Bus
„ – T1 Температура подачи : 0,00…155,00 °C
„ – T2 Температура обратки : 0,00…155,00 °C
„ – Δt (T1-T2) Измерение тепла : 0,01…155,00 K
„ – Δt (T2-T1) Измерение холода : 0,01…155,00 K
„ – Класс защиты Вычислитель : IP65, Датчик расхода и пара датчиков помещениях температуры : IP68
„ – Температура измеряемой среды : 2…130 °C
„ – Вес : От 0,7 до 1,1 кг в зависимости от типономинала и аксессуаров
„ – Кабель датчика расхода : 1,2 м (не отключаемый)
„ – Кабели датчиков температуры : 1,5 м (не отключаемые)

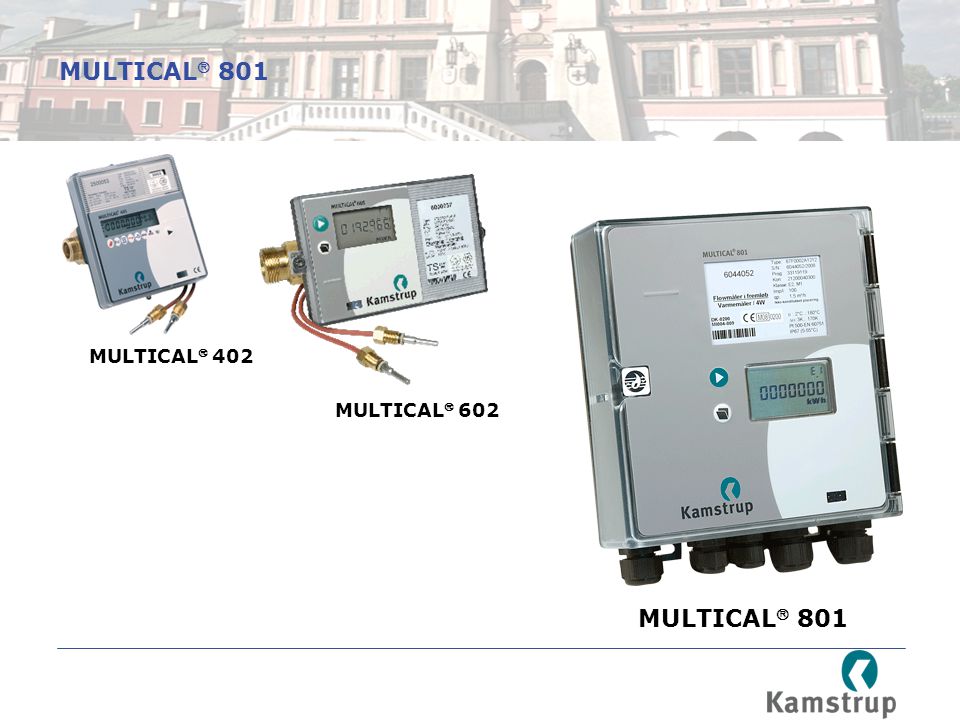

Компактный счетчик тепловой энергии и энергии охлаждения Multical 402

Multical 402 – компактный ультразвуковой счетчик энергии, обладающий великолепной точностью измерений. Долгий срок службы счетчика и отсутствие текущего обслуживания сводят к минимуму эксплуатационные расходы. Multical 402 предназначен для измерения и учета энергии тепла, охлаждения и комбинированного учета энергии тепла/охлаждения в закрытых водяных системах с температурой от 2 до 160°C. Счетчик применяется для учета потребляемой энергии в квартирах, коттеджах, многоквартирных домах и объектах малого бизнеса.

Особенности и преимущества :
„„„ – Батарея со сроком службы до 16 лет
„„„ – Функция сброса/установки параметров
„„„ – Импульсные выходы по энергии и объему
„„„ – Дополнительные импульсные входы для двух водосчетчиков
„„„ – Беспроводное считывание показаний по
„ – Беспроводному M-Bus или радио

Multical 402 состоит из вычислителя, датчика расхода и пары температурных датчиков. Счетчик прост в установке, считывании показаний и поверке. Датчики расхода Multical 402 имеют типономиналы 0.6 – 15 м3/ч. Питание может осуществляться от сети 230 или 24 В AC, двух батареек размера AA или одной батарейки размера D со сроком эксплуатации до 16 лет. Multical 402 оснащен разъемом для подключения питания, поэтому замена батареи или модуля питания очень проста. С помощью двух кнопок на передней панели вычислителя можно установить время и дату, а также сбросить счетчик часов эксплуатации и счетчик сбоев. Эти же кнопки используются для просмотра месячного и годового архивов счетчика.
Multical 402 может принимать импульсы от двух дополнительных счетчиков горячей или холодной воды и передавать импульсы по энергии и объему в систему удаленного считывания через импульсные выходы. При смене модуля, например с импульсных входов на импульсные выходы, счетчик конфигурируется автоматически – ручная настройка не требуется.
Для удаленной передачи данных счетчика используются коммуникационные модули. Беспроводной M-Bus или Радио. Показания могут быть считаны с помощью USB Meter Reader или ручного терминала Kamstrup. MULTICAL ® 402 может быть включен в радиосеть Kamstrup. Считываемые показания используются для биллинга, анализа и оптимизации систем энергопотребления.
Возможности применения:
Multical 402 вычисляет четыре разных типа энергии по четырем разным формулам, они вычисляются параллельно в момент каждой интеграции, независимо от конфигурации счетчика.
Таким образом, Multical 402 может вычислять тепловую энергию и энергию охлаждения во всех типах закрытых схем. Все типы энергий архивируются и могут выводиться на дисплей в зависимости от конфигурации.
Вычисление энергии :
Multical 402 вычисляет энергию по формуле из EN 1434-1:2004, в которой используется международная температурная шкала от 1990 (ITS-90) и давление 16 бар.
В упрощенном виде энергия вычисляется как:
Энергия = V x ΔΘ x k. V проходящий через систему объем теплоносителя, ΔΘ измеряемая разность температур, k тепловой коэффициент воды
Вычислитель всегда вычисляет энергию в [Втч], затем она переводится в требуемую единицу измерения.
Измерение расхода:
Multical 402 вычисляет текущий расход теплоносителя каждые 12 секунд или каждые 4 секунды в зависимости от конфигурации.
Измерение мощности:
Multical 402 вычисляет мгновенную мощность исходя из текущего расхода теплоносителя и разности температур, измеренной при последней интеграции. Текущая мощность обновляется на дисплее каждые 24 секунды или каждые 4 секунды в зависимости от конфигурации.
Мин. и макс. значения расхода и мощности:
Multical 402 регистрирует минимальные и максимальные значения расхода и мощности за месяц и за год. Значения, которые можно считать со счетчика по системе удаленного считывания, включают мин. и макс. значения расхода и мощности с датой регистрации.
Все макс. и мин. значения вычисляются как наибольшее и наименьшее среднее значение из серии измерений текущего расхода или мощности. Период усреднения, используемый для вычислений, выбирается в диапазоне 1…1440 мин.
Измерение температур:
Multical 402 имеется в модификациях для работы с датчиками температуры Pt100 или Pt500 с двухпроводным подключением. Измерительный контур содержит аналого/цифровой преобразователь высокого разрешения с температурным диапазоном 0,00°C…165,00°C. Дополнительно к текущим температурам, используемым для вычисления энергии, на дисплей можно вывести средние значения температур за месяц и год.
Тарифные функции:
Multical 402 имеет 2 дополнительных регистра TA2 и TA3 для накопления энергии параллельно с основным регистром с учетом программируемых тарифных условий. Независимо от того, какой тип тарифа используется, тарифные регистры отображаются как TA2 и TA3.
Основной регистр производит накопление всегда, независимо от выбранной тарифной функции, так как является регистром для коммерческого расчета. Тарифные условия TL2 и TL3 проверяются перед каждой интеграцией. Если измеряемые значения соответствуют тарифным условиям, измеряемая энергия записывается в регистр TA2 или TA3, а также в основной регистр.
Архивы:
Multical 402 имеет постоянную память (EEPROM), куда записываются результаты измерений. Счетчик имеет различные годовые, месячные, суточные, почасовые архивы.
Питание:
Multical 402 имеется в версиях с питанием от двух батарей AA (срок службы до 6 лет), одной батареи D (срок службы до 16 лет с модулем Беспроводного M-Bus), модулем питания от сети 230 В AC или 24 В AC. Модули питания заменяются без вскрытия поверочной пломбы.

Технические характеристики :
„ – Дисплей ЖК – 7 (8) знаков, высота знака 7,6 мм
„ – Единицы измерения энергии : МВтч – кВтч – ГДж – Гкал
„ – Архивы (Eeprom) : 460 суток, 36 месяцев, 15 лет, 50 инфо кодов
„ – T1 Температура подачи : 0,00…165,00 °C
„ – T2 Температура обратки : 0,00…165,00 °C
„ – Δt (T1-T2) Измерение тепла : 0,01…165,00 K
„ – Δt (T2-T1) Измерение холода : 0,01…165,00 K
„ – Класс защиты Вычислитель : IP54, Датчик расхода и пара датчиков помещениях температуры : IP65
„ – Температура измеряемой среды : Теплосчетчики 402-V/W: 15…130°C; Счетчики охлаждения 402-T: 2…50°C ; Счетчики тепла/охлаждения 402-T: 2…130°C
„ – Вес : От 1,8 до 12 кг в зависимости от типономинала датчика расхода
„ – Кабель датчика расхода : 1,5 м (кабель не подлежит укорачиванию, удлинению, замене)
„ – Диаметр соединит. кабелей : ø3,5…6 мм
„ – Диаметр кабеля питания : ø5…10 мм

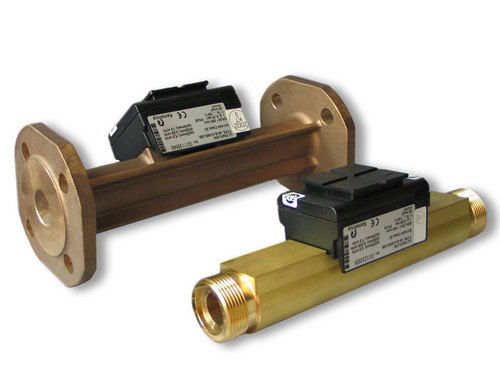

Расходомеры ультразвуковые для Multical 602 Ultraflow 54-65-5 DN15-DN125

Ultraflow 54 представляет собой статический ультразвуковой расходомер. Предназначен для определения объемного расхода в составе теплосчетчиков Multical в водяных системах теплоснабжения, сочетает в себе ультразвуковой принцип измерения и микропроцессорную технологию. Все схемы, производящие измерения и вычисления, находятся на одной печатной плате, что делает прибор одновременно компактным, точным и надежным.
Вычисление объемного расхода производится методом измерения времени прохождения ультразвуковых сигналов, посылаемых в двух направлениях. Этот метод сегодня признан обеспечивающим высокую точность и долговременную стабильность. Два ультразвуковых приемопередатчика посылают сигналы одновременно по
направлению потока и против него. Сигнал, движущийся в направлении потока, достигает противоположного датчика первым. Таким образом по задержке между двумя сигналами вычисляется скорость потока и затем объемный расход.
Ultraflow 54 подсоединяется к вычислителю при помощи трехжильного широкополосного кабеля, служащего как для передачи сигналов на вычислитель, так и для питания расходомера от вычислителя. Расходомер генерирует сигнал, соответствующий величине расхода, или, более точно, количество импульсов, пропорциональное проливаемому количеству воды.
Если желательно применение Ultraflow 54 с собственным источником питания, например, при расстояниях 10 м и более между расходомером и вычислителем, производится доукомплектация расходомера Импульсным Передатчиком. А также в случае если расходомер используется для передачи сигнала другому устройству, подключение последнего происходит через Импульсный Передатчик. Передатчик имеет встроенное питание и гальванически развязанный импульсный выход.

Особенности и преимущества :
„„ – Для расходов от 0,6 м³/ч до 100 м³/ч
„„ – Компактная конструкция
„„ – Статический расходомер, без подвижных элементов
„„ – Широкий динамический диапазон
„„ – Отсутствие износа
„„ – Высокая точность измерений
„„ – Долгий срок службы

Технические данные:
„ – Метрологический класс : 2 или 3
„ – Класс по отношению к окружающей среде : Соответствует нормам DS/EN 1434, класс C
„ – Температура окружающей среды : 5. ..55°C
„ – Класс защиты Расходомеры : IP65; Импульсный Передатчик : IP54
„ – Температура измеряемой среды : 15…130°C, 150°C при фланцевом соединении
„ – Температура хранения счетчика (пустой счетчик) без батареи : – 25…70°C
„ – Расчетное давление : PN16, PN25 при фланцевом соединении
„ – Временная постоянная : 6 сек., счетчик с фиксированным временем отклика
„ – Напряжение питания : 3,6 В ± 0,1 В
„ – Батарея (Импульсный Передатчик) : 3,65 В DC литиевая батарея D-элемент
„ – Интервал замены батареи : 6 лет
„ – Сетевое напряжение : 230 В AC +15/-30%, 48…52 Гц (Импульсный Передатчик) 24 В AC ±30%
 – Потребляемая мощность : < 1 Вт
 – Резервное питание : Встроенный конденсатор повышенной емкости исключает перебои в работе при кратковременном пропадании сети
 – Длина кабеля расходомера : Макс. 10 м

Материалы:
„ – Корпус, резьба : Латунь DZR (устойчивая к обесцинкованию)
„ – Корпус, фланцы : Нерж. сталь, W №1. 4308
„ – УЗ датчики : Нерж. сталь, W.№1.4401
„ – Прокладки : EPDM
„ – Отражатели : Нерж. сталь, W.№1.4301 (термопластик qp 0,6 и 1,5 м3/ч)
„ – Измерительная труба : Термопластик, PES 30% GF

Расходомеры ультразвуковые для Multical 602 Ultraflow 54-65-5 DN150-DN250

Ultraflow 54 является статическим расходомером. В основе его работы лежит ультразвуковой принцип измерения расхода. Он используется в основном как датчик объемного расхода для счетчиков энергии, таких как Multical. Ultraflow 54 применяется в системах отопления и охлаждения, где вода является теплоносителем.
Ultraflow 54 сочетает ультразвуковой принцип измерения и микро- процессорную технологию. Все вычисления и измерения расхода производятся единой печатной платой, что обеспечивает компактность и рациональность конструкции, а также повышает точность и надежность прибора.
Объем измеряется с помощью транзитно-временного метода, доказавшего долговременную стабильность и точность измерений. Четыре ультразвуковых приемопередатчика посылают звуковые сигналы по направлению и против направления потока. Сигнал, посланный по направлению потока, достигает противоположного датчика первым. Разность во времени прохождения сигнала преобразуется в скорость потока и затем в объем.
Трехжильный кабель используется для подключения Ultraflow 54 к вычислителю Multical. С помощью кабеля обеспечивается питание расходомера и передача сигнала от расходомера вычислителю. Сигнал соответствует расходу, то есть количество импульсов пропорционально объему прошедшей воды. Ultraflow 54 может поставляться с встроенным питанием для случаев, если расстояние между Multical и Ultraflow 54 составляет 10 м или более.
Если Ultraflow используется с оборудованием (вычислителями) других производителей, расходомер необходимо оснастить модулем вы- хода с гальванической развязкой и собственным питанием.

Особенности и преимущества :
„„ – Для расходов от 150 м³/ч до 1000 м³/ч
„„ – Компактная конструкция
„„ – Статический расходомер, без подвижных элементов
„„ – Широкий динамический диапазон
„„ – Отсутствие износа
„„ – Высокая точность измерений
„„ – Долгий срок службы

Технические данные :
„ – Метрологический класс : 2 или 3
„ – Класс по отношению к окружающей среде : Соответствует нормам DS/EN 1434, класс C
„ – Температура окружающей среды : 5. ..55°C
„ – Класс защиты : IP67
„ – Температура измеряемой среды : 2 … 150°C
„ – Температура хранения счетчика (пустой счетчик) без батареи : -25…70°C
„ – Расчетное давление : PN25
„ – Временная постоянная : 6 сек., счетчик с фиксированным временем отклика
„ – Напряжение питания : 3,6 В ± 0,1 В
„ – Батарея (Импульсный Передатчик) : 3,65 В DC литиевая батарея D-элемент
„ – Интервал замены батареи : 6 лет
 – Сетевое питание : 230 В AC +15/-30%, 50 Гц, 24 В AC ±50%, 50 Гц
 – Потребляемая мощность : < 1 Вт
„ – Резервное питание : Встроенный конденсатор повышенной емкости исключает перебои в работе при кратковременном пропадании сети
„ – Длина кабеля расходомера : Макс. 10 м

Материалы :
„ – Корпус : Нержавеющая сталь, W.no. 1.4307
„ – Держатель приемопередатчика : Нержавеющая сталь, W.no. 1.4308
„ – Приемопередатчик : Титан
„ – Прокладки : Волоконный материал

Электронные приборы учета — Тепловодотехника

Главная > Kamstrup > Электронные приборы учета

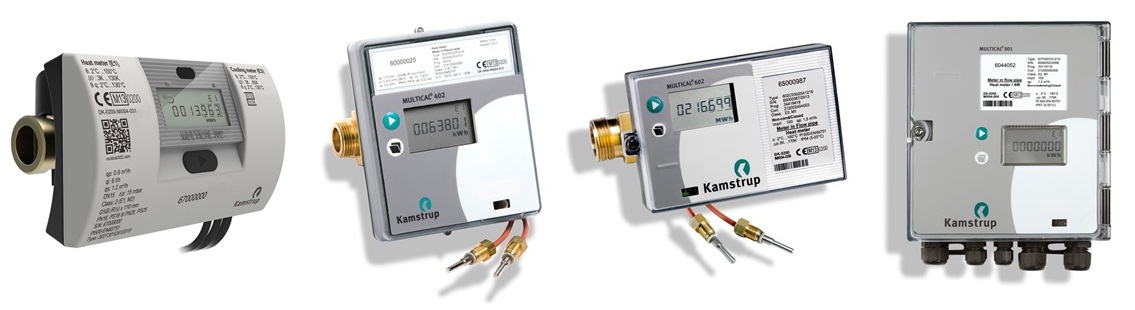

Основными преимуществами приборов учета Kamstrup являются точность, качество, гибкость и долговечность.

Приборы учета Kamstrup являются полностью электронными, не содержащими механических частей, поэтому они сохраняют точность на протяжении всего периода эксплуатации. Конструкция счетчиков Kamstrup позволяет организовать простое и безопасное считывание данных в ручном, автоматическом и полностью автоматическом режимах.

Накопленная энергия показывается на дисплее. Остальные данные для биллинга сохраняются в памяти счетчика и могут быть выведены на дисплей нажатием одной кнопки на фронтальной панели прибора. В случае, если счетчик оснащен модулем связи, данные могут свободно передаваться для биллинга, оптимизации систем или анализа их работы.

Оснащение счетчика модулем связи не представляет никакой сложности. Повторная поверка после установки модуля не требуется.

Учет тепла и охлаждения

Приборы учета энергий тепла и охлаждения Kamstrup  основаны на многолетнем опыте работы по повышению функциональности вычислителей и инновационных исследованиях в области ультразвуковых технологий.

В меню слева Вы найдете информацию о всех видах наших приборов. В окне «Факты» находится информация, которая поможет Вам правильно подобрать прибор учета для Вашей системы. В разделах, посвященных каждому из приборов, Вы можете ознакомиться с брошюрами, руководствами по эксплуатации и техническими описаниями.

Брошюра содержит краткую информацию о продукте. Техническое описание содержит техническую информацию в детелях, а инструкция по монтажу и эксплуатации предназначена для тех, кто занимается монтажом приборов учета и аксессуаров.

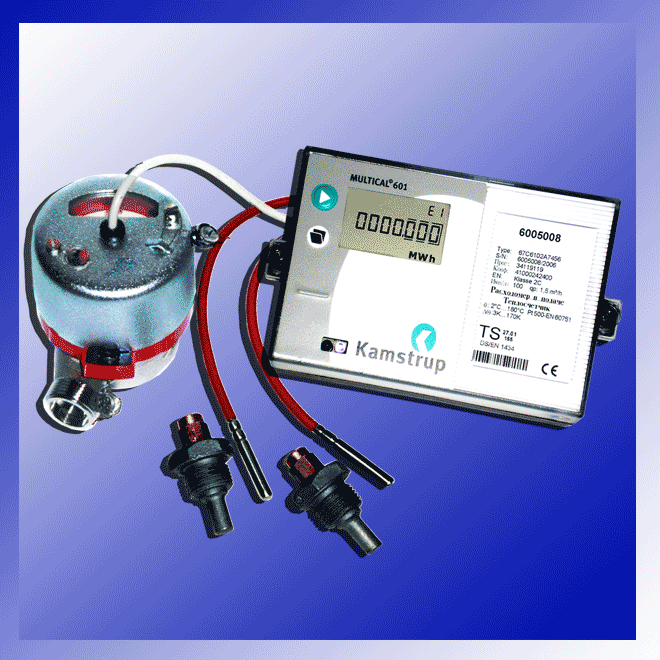

Вычислитель MULTICAL® 602 для общедомового учета

Вычислитель MULTICAL® 602 — многофукциональный вычислитель энергии тепла и охлаждения. Эксплуатируется с расходомерами, оснащенными импульсным выходом, а также 2-х и 4-х проводными парами датчиков температуры.

Счетчик обладает великолепной точностью в течение всего срока службы. Не требует сервисного обслуживания, что сводит расходы на эксплуатацию к минимуму.

MULTICAL® 602 поставляется в комплекте с одним или двумя расходомерами ULTRAFLOW®.

Монтаж и эксплуатация

Брошюра

Техническое описание



Расходомер ULTRAFLOW® 34 DN15-125

ULTRAFLOW®34 представляет собой статический ультразвуковой расходомер.
Применяется для определения объемного расхода в составе счетчика MULTICAL®.
ULTRAFLOW®34 разработан для водяных систем охлаждения и комбинированных систем отопления и охлаждения.

Брошюра
Инструкция по монтажу

Техническое описание



Расходомер ULTRAFLOW® 54 DN15-125

ULTRAFLOW® 54 представляет собой статический ультразвуковой расходомер.
Предназначен для определения объемного расхода в составе счетчика MULTICAL® и MAXICAL®
ULTRAFLOW® 54 разработан для использования в системах теплоснабжения, где теплоносителем является вода.

Брошюра

Монтаж и эксплуатация

Техническое описание



Расходомер ULTRAFLOW® 54 DN150-250

ULTRAFLOW® 54 представляет собой статический ультразвуковой расходомер.
Предназначен для определения расхода в составе счетчика MULTICAL®
ULTRAFLOW® 54 разработан для использования в системах теплонабжения, где теплоносителем является вода.
ULTRAFLOW® 54 сочетает в себе ультразвуковой принцип измерения и микропроцессорную технологию.
Все схемы, производящие измерения и вычисления, находятся на одной печатной плате, что делает прибор компактным, а также придает его контструкции рациональность, исключительно высокую точность измерений и надежность.

Брошюра

Монтаж и эсплуатация

Техническое описание



Квартирный теплосчетчик MULTICAL® 402

MULTICAL® 402 – компактный ультразвуковой теплосчетчик с высочайшей точностью.
Применяется для регистрации актуального потребления энергии.
Долгий срок службы теплосчетчика и отсутствие технического обслуживания сводят ежегодные расходы на эксплуатацию к минимуму.
MULTICAL® 402 предназначен для учета энергии тепла, охлаждения и комбинированного учета энергий тепла/охлаждения в закрытых водяных системах с температурой от 2 до 160°C.
Теплосчетчик применяется для учета потребляемой энергии в квартирах, коттеджах, многоквартирных домах и объектах коммерческой недвижимости.

Брошюра

Техническое описание

Руководство по монтажу



Квартирный теплосчетчик MULTICAL® 302

Минимальные габариты MULTICAL® 302 позволяют устанавливать этот универсальный счетчик тепла и холода в любых условиях. При установке в очень стесненных условиях счетчик можно повернуть в положение, удобное для считывания показаний дисплея.
Прочный металлический датчик расхода выдерживает рабочие температуры до 130?C, надежно защищен от конденсата и может использоваться в системах с давлениями PN16 и PN25.

Брошюра 1Техническое описание

Брошюра 2

Монтаж и эксплуатация

Техническое описание

Учет воды

Ультразвуковые водосчетчики Kamstrup представляют собой новое поколение интеллектуальных приборов учета.

Приборы учета холодной воды Kamstrup — это сочетание высокой точности измерений, долговечности, а также интеллектуальных функций для улучшения обслуживания потребителей и удобств эксплуатации.

Водосчетчики Kamstrup имеют ряд ценных преимуществ, таких как удаленное считывание данных, котроль утечек, а также возможность интеграции в системы учета тепла, охлаждения и электроэнергии.

В данном разделе Вы найдете информацию о наших водосчетчиках. В окне «Факты» представлен краткий обзор преимуществ водосчетчиков. Брошюра содержит краткое техническое описание продуктов, а инструкция по монтажу и эксплуатации предназначена для тех, кто занимается монтажом приборов учета и аксессуаров.

Общедомовой водосчетчик MULTICAL® 62

MULTICAL® 62 — является ультразвуковым водосчетчиком холодной (0.1…50°C) и горячей (0.1…90°C) воды для промышленности и бытовых нужд.
Ультразвуковой датчик расхода не имеет механических движущихся частей, поэтому он не подвержен износу. Это значительно увеличивает срок службы прибора, который сохраняет исключительную точность измерений даже при малых расходах в течение всего срока эксплуатации.

Брошюра

Монтаж и эксплуатация

Техническое описание



Водосчетчик MULTICAL® 21 для квартирного учета

MULTICAL® 21 предназначен для измерения потребляемой холодной и горячей воды в быту и промышленности.
Ультразвуковой принцип измерения гарантирует отличную точность и надежность. В его основе лежит транзитно-временной метод, а все измерения, вычисления и передача информации контролируется специально разработанным электронным устройством. Счетчик не имеет движущихся частей, поэтому MULTICAL® 21 практически не подвержен износу и нечувствителен к загрязненной воде.

Видео Multical 21

Брошюра

Монтаж и эксплуатация

Техническое описание



Bодосчетчик flowIQ™ 3100

flowIQ™ 3100 предназначен для измерения потребления холодной воды в многоквартирных домах и производственных помещениях.
Ультразвуковой принцип измерения гарантирует высочайшую точность и надежность. В основе ультразвукового принципа измерения лежит транзитно-временной метод, все измерения, сравнения, вычисления и обмен данными производятся специально разработанным электронным устройством. Поэтому flowIQ™ 3100, не имеющий движущихся частей, не чувствителен к износу и загрязнениям в воде.

Брошюра

Installation (GB)



Учет электроэнергии

Счетчики электроэнергии Kamstrup имют широкую область применения — от бытовых до промышленных.

В нашей линейке счетчиков эдектроэнергии есть любые счетчики — бытовые квартирные, низковольтные с трансформаторным подключением, прецензионные для учета в высоковольтных и низковольтных сетях в четырех квадрантах с точностью класса 1 до 0,2S.

Счетчики электроэнергии Kamstrup не содержат движущихся частей, поэтому они не подвережены механическому износу и менее чувствительны к электрическим ударам. Высокое разрешение дисплея, проверенная долгосрочная стабильность и высокая точность являются ключевыми параметрами. Поверка и выборочные тесты осуществляются быстро на всех аккредитованных поверочных стендах.

Здесь Вы найдете информацию о всех типах наших счетчиков. Напротив каждого из счетчиков, Вы можете найти окно «Факты», которое поможет Вам правильно подобрать счетчик для установки. Под описанием каждого из счетчиков, Вы найдете брошюры, руководства по монтажу и технические описания.

Брошюра содержит краткую информацию о продукте. Техническое описание содержит техническую информацию в детелях, а инструкция по монтажу и эксплуатации предназначена для тех, кто занимается монтажом приборов учета и аксессуаров.

Счетчик электроэнергии Kamstrup 162 M

Kamstrup 162 M является счетчиком электроэнергии прямого включения. Счетчик полностью электронный, не содержит механических частей. Поэтому он не чувствителен к тряске и ударам во время транспортировки и монтажа.
Прибор можно устанавливать в любых направлениях и плоскостях. Выбор варианта установки не влияет на качество измерений. Принцип измерения с шунтом обеспечивает хорошую линейность и широкий диапазон. Кроме того, такая технология измерений гарантирует отсутствие чувствительности к магнитным полям и постоянным токам.

Брошюра

Руководство по монтажу

MID-сертификат

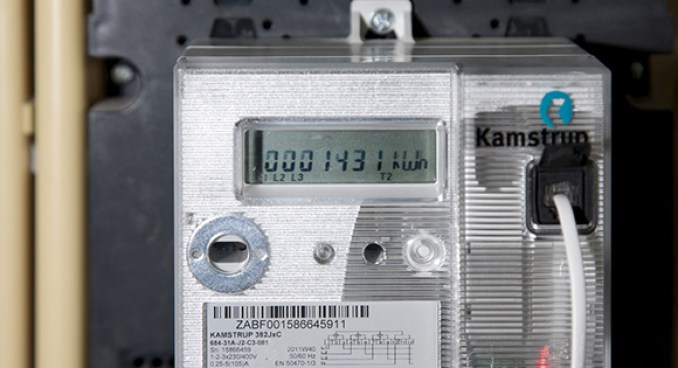

Счетчик электроэнергии Kamstrup 382 M

Kamstrup 382 M является счетчиком электроэнергии прямого включения. Счетчик полностью электронный, не содержит механических частей. Поэтому он нечувствителен к тряске и ударам во время транспортировки и монтажа.
Прибор можно устанавливать в любых направлениях и плоскостях. Выбор варианта установки не влияет на качество измерений. Примененный в нем принцип измерений с шунтом обеспечивает хорошую линейность и широкий диапазон. Кроме того, такая технология измерений гарантирует отсутствие чувствительности к магнитным полям и постоянным токам.

Брошюра

Руководство по монтажу

MID-сертификат



Счетчик электроэнергии Kamstrup 351 C

Kamstrup 351 C является трехфазным счетчиком трансформаторного включения. Счетчик полностью электронный, не содержит механических частей. Поэтому он нечувствителен к тряске и ударам во время транспортировки и монтажа.
Прибор можно устанавливать в любых направлениях и плоскостях. Выбор варианты установки не влияет на качество измерений.
Энергия считается посредством одновременного измерения тока и напряжения. Ток измеряется с помощью токовых трансформаторов.

Брошюра

Руководство по монтажу

MID-сертификат

Интеллектуальные счетчики тепла и устройства

Счетчики тепла должны предоставлять точные данные для выставления счетов и оптимизации и быть достаточно гибкими для будущих изменений.

Наши интеллектуальные ультразвуковые счетчики тепла обеспечивают длительную надежность и точность, а также оснащены инновационными функциями, которые экономят время и ресурсы в течение всего срока службы их установки

Снятый с производства продукт

{{ продукт.название }}

, {{ категория }} 0 && product.tags.length > 0″> | , {{ ярлык }}

  • bullets”> {{пуля}}

Исследуйте все →

Снятый с производства продукт

{{ продукт.название }}

, {{ категория }} 0 && product.tags.length > 0″> | , {{ ярлык }}

  • {{пуля}}

Исследуйте все →

Снятый с производства продукт

{{ продукт.
название }}

, {{ категория }} 0 && product.tags.length > 0″> | , {{ ярлык }}

  • {{пуля}}

Исследуйте все →

Снятый с производства продукт

{{ продукт.название }}

, {{ категория }} 0 && product. tags.length > 0″> | , {{ ярлык }}

  • {{пуля}}

Исследуйте все →

Снятый с производства продукт

{{ продукт.название }}

, {{ категория }} 0 && product.tags.length > 0″> | , {{ ярлык }}

  • bullets”> {{пуля}}

Исследуйте все →

Снятый с производства продукт

{{ продукт.название }}

, {{ категория }} 0 && product.tags.length > 0″> | , {{ ярлык }}

  • {{пуля}}

Исследуйте все →

Снятый с производства продукт

{{ продукт.
название }}

, {{ категория }} 0 && product.tags.length > 0″> | , {{ ярлык }}

  • {{пуля}}

Исследуйте все →

Теплосчетчики, изготовленные в соответствии с высочайшими стандартами

Ультразвуковые теплосчетчики Kamstrup производятся в соответствии с одобрением MID EN1434 — строгим европейским стандартом, который гарантирует неизменность точности и качества, поэтому вы можете быть уверены, что каждый счетчик не хуже предыдущего. Датчики расхода ULTRAFLOW® используют микропроцессорную технологию и ультразвуковые методы измерения.

Эффективное измерение и дизайн
Поток измеряется с помощью двунаправленного ультразвука на основе метода времени прохождения с доказанной долговременной стабильностью и точностью. Все схемы расчета и измерения собраны на одной печатной плате, что обеспечивает компактность и сбалансированность конструкции при исключительно высоком уровне точности и надежности измерений.

Думали ли вы о том, что вам лучше всего настроить во время операции?

После успешного завершения развертывания ваших теплосчетчиков и системы считывания показаний у вас остается операционная задача. Здесь возникает ряд вопросов:

Как получить поддержку по повседневным вопросам?
Есть ли у вас необходимая ИТ-система?
Как обеспечить высокую производительность?
Как вы поддерживаете необходимый высокий уровень безопасности данных?
Есть ли у вас необходимые ресурсы и компетенции?

Свяжитесь с нами

Энергоэффективное теплоснабжение

Централизованное теплоснабжение сталкивается с новой энергетической реальностью — реальностью, в которой интеллектуальные показания теплосчетчика обеспечивают основу для высокой энергоэффективности за счет добавления знаний, основанных на данных, к централизованному теплоснабжению.

Загрузите нашу техническую документацию и узнайте больше о том, что характеризует интеллектуальную энергетическую систему, и узнайте о важности эффективности и прозрачности — вплоть до конечного пользователя.

Читать далее

Kamstrup 603 Счетчик тепла/охлаждения – Metron FMC

MULTICAL® 603 представляет собой универсальный вычислитель, подходящий для использования в качестве счетчика тепла, счетчика холода или комбинированного счетчика тепла/охлаждения вместе с 1 или 2 датчиками расхода и 2 или 3 датчиками температуры. Счетчик предназначен для измерения энергии практически во всех типах тепловых установок, где в качестве энергоносителя используется вода. MULTICAL® 603, помимо измерения тепла и охлаждения, может использоваться для контроля утечек, постоянного контроля производительности, в качестве ограничителя мощности и расхода с управлением клапаном, а также для измерения энергии как в открытых, так и в закрытых системах.

Скачать лист данных

Название модели Размер (мм) Максимальная температура Дополнительная информация
15-К-603
15 мм 130К 1,5 Номинальный расход, м3/ч
20-К-603
20 мм 130К 2,5 Номинальный расход, м3/ч
25-К-603
25 мм 130К 3,5 Номинальный расход, м3/ч
32-К-603
32 мм 130К 6 Номинальный расход, м3/ч
40-К-603
40 мм 130К 10 Номинальный расход, м3/ч
50-К-603
50 мм 130К 15 Номинальный расход, м3/ч
65-К-603
65 мм 130К 25 Номинальный расход, м3/ч
80-К-603
80 мм 130К 40 Номинальный расход, м3/ч
100-К-603
100 мм 130К 60 Номинальный расход, м3/ч
125-К-603
125 мм 130К 100 Номинальный расход, м3/ч
150-К-603
150 мм 130К 400 Номинальный расход, м3/ч
200-К-603
200 мм 130К 600 Номинальный расход, м3/ч
250-К-603
250 мм 130К 1000 Номинальный расход, м3/ч
300-К-603
300 мм 130К 1600 Номинальный расход, м3/ч

Latvia

Anguilla

Lithuania

Aruba

Luxembourg

Сен-Бартельми

Македония (БЮРМ)

Бермуды

Malta

Caribbean Netherlands

Moldova

Curaçao

Monaco

Greenland

Montenegro

Guadeloupe

Нидерланды

Мартиника

Румыния

Cayman Islands

Russia

Collectivity of Saint Martin

San Marino

Montserrat

Serbia

Saint Pierre and Miquelon

Словакия

Пуэрто-Рико

Словения

Синт-Мартен

Ukraine

Turks and Caicos Islands

Vatican City

British Virgin Islands

Åland Islands

Trinidad and Tobago

Фарерские острова

Сент-Винсент и Гренадины

Гернси

Сент-Люсия

Gibraltar

Saint Kitts and Nevis

Isle of Man

United States

Jersey

Antigua and Barbuda

Ирландия

Багамы

Шпицберген и Ян-Майен

Барбадос

Iceland

Belize

Greece

Costa Rica

Norway

Cuba

Germany

Dominica

Швеция

Виргинские острова США

Португалия

Доминиканская Республика

Spain

Grenada

Switzerland

Guatemala

Finland

Haiti

Italy

Honduras

Соединенное Королевство

Ямайка

Лихтенштейн

Мексика

Denmark

Nicaragua

Albania

Panama

Andorra

El Salvador

Austria

Canada

Беларусь

Бельгия

Босния и Герцеговина

Bulgaria

Croatia

Cyprus

Czech Republic

Estonia

France

Венгрия

Польша

Latvia

Anguilla

Lithuania

Aruba

Luxembourg

Saint-Barthélemy

Macedonia ( БЮРМ)

Бермуды

Мальта

Карибские Нидерланды

Moldova

Curaçao

Monaco

Greenland

Montenegro

Guadeloupe

Netherlands

Martinique

Румыния

Каймановы острова

Россия

Коллектив Сен-Мартен

San Marino

Montserrat

Serbia

Saint Pierre and Miquelon

Slovakia

Puerto Rico

Slovenia

Синт-Мартен

Украина

Острова Теркс и Кайкос

Vatican City

British Virgin Islands

Åland Islands

Trinidad and Tobago

Faroe Islands

Saint Vincent and the Grenadines

Guernsey

Сент-Люсия

Гибралтар

Сент-Китс и Невис

Isle of Man

United States

Jersey

Antigua and Barbuda

Ireland

The Bahamas

Svalbard and Jan Mayen

Барбадос

Исландия

Белиз

Греция

60002 Costa Rica

Norway

Cuba

Germany

Dominica

Sweden

U. S. Virgin Islands

Portugal

Доминиканская Республика

Испания

Гренада

Швейцария

Guatemala

Finland

Haiti

Italy

Honduras

United Kingdom

Jamaica

Liechtenstein

Мексика

Дания

Никарагуа

Albania

Panama

Andorra

El Salvador

Austria

Canada

Belarus

Belgium

Босния и Герцеговина

Болгария

Хорватия

Cyprus

Czech Republic

Estonia

France

Hungary

Poland
