Твердотопливный котел «Каракан»: конструкция, установка, отзывы

Дачно-садовые товарищества получили широкое распространение в нашей стране. Почти каждый ее житель имеет небольшой участок земли с небольшим домиком, в котором он проводит летние месяцы, а иногда даже раннюю весну и глубокую осень. Отличным решением для отопления такого дома станет простой и недорого твердотопливный котел «Каракан». В этой статье мы рассмотрим его конструкцию, технические характеристики, особенности монтажа и обвязки. В заключении о своем опыте установки и эксплуатации этих устройств отопления нам расскажут владельцы отопительных котлов «Каракан»

Котлы «Каракан» на твердом топливе выпускаются на производственном предприятии «СТЭН» в городе Новосибирске. На рынке котельного оборудования, компания уже 20 лет и помимо твердотопливных котлов, выпускает также электрокотлы и различные комплектующие для отопительных систем.

Конструкция котла «Каракан» на твердом топливе

Устройство котла «Каракан» чрезвычайно простое. Внутри стального корпуса с водяной рубашкой находится вместительная топка. Для загрузки в нее угля или дров на передней панели расположена удобная дверца. На дне топки лежат чугунные колосники, сквозь отверстия в которых зола падает в зольный ящик.

Фото 1: Твердотопливный котел с варочной панелью «Каракан» 15 ТПЭ

Для удобства очистки ящик зольника сделан выдвижным. При необходимости очистки он легко вынимается и опорожняется от скопившихся в нем твердых продуктов горения.

Фото 2: Схема устройства одноконтурного котла «Каракан»

В верхней части котла «Каракан» находится конвективный газоход. Он отделен от камеры сжигания навесным водонаполненным козырьком для улучшения теплообмена.

На одной из боковых сторон вмонтировано гнездо для подключения блоков ТЭН. Они служат для предотвращения замерзания теплоносителя в отопительной системе при длительном простое котла или для увеличения интервала между загрузками твердого топлива.

Фото 3: Задняя часть твердотопливного котла отопления «Каракан»

Модели мощностью 10 и 15 кВт оборудованы варочной панелью. Все другие типоразмеры имеют возможность подключения газовой горелки на место зольного ящика.

В таблице ниже приведены основные технические характеристики котлов «Каракан» с водяным контуром:

Модель 10 ТПЭ 12 ТЭ 15 ТПЭ 20 ТЭ 30 ТЭ
Мощность, кВт 10 12 15 20 30
Площадь помещения, м² 100 120 150 200- 300
КПД, % 75
Сечение кирпичного дымохода, см² 325
Диаметр стального дымохода, мм 150 200
Высота дымовой трубы, м 5 6 7
Цена, руб 14 750 14 960 17 285 18 940 23 000

Ниша недорогих и практичных твердотопливных котлов представлена на российском рынке несколькими похожими моделями. В одном из наших прошлых обзоров на сайте kotlydlyadoma.ru мы рассматривали универсальный стальной отопительный котел Дон 16, который своим устройством и функционалом очень напоминает «Каракан».

Установка и подключение котла «Каракан»

Любой твердотопливный котел является частью отопительной системы и эффективность его работы во многом зависит от качества проектирования и монтажа системы отопления в целом. Процесс установки должен происходить с учетом норм СНиП 41-01-2003. Выделим некоторые моменты, на которые нужно особо обратить внимание при установке отопительного котла на твердом топливе «Каракан» в деревянном дачном доме:

Фото 4: Универсальный котел «Каракан» 10 ТЭГ с газовой горелкой
  1. Помещение для монтажа должно быть хорошо вентилируемым и иметь доступ к дымоходу. Вентиляция должна быть способна сменить воздух в помещении три раза за час плюс к этому количеству воздуха следует добавить объем воздушной смеси необходимой для поддержания горения.
  2. Не следует устанавливать водяной котел «Каракан» на поверхность из горючего материала. В том случае если у вас деревянные полы, а в дачных домах это обычно именно так, монтаж следует производить на металлический лист толщиной не менее 1 мм с прокладкой из асбокартона. Пространство перед котлом также должно быть защищено негорючим покрытием на площади не менее 1 м². Расстояние от устройства отопления до стен помещения должно быть не менее 50 см, а со стороны блока ТЭН таким, чтобы было комфортно его обслуживать.
  3. «Каракан» может быть успешно подключен как к стальной, так и к кирпичной дымовой трубе. Требования к ее размеру и сечению указаны в инструкции по эксплуатации. Использовать кирпичный дымоход для твердотопливного котла отопления «Каракан» очень удобно, так как его патрубок имеет размеры кирпича, что упрощает его подключение. Многие пользователи, по своему опыту эксплуатации советуют на выходе дымового патрубка установить шибер.

Подключение к отопительной системе и обвязка твердотопливного отопителя «Каракан» несколько проще чем например бытового твердотопливного котла с чугунным теплообменником. Дело в том, что стальные устройства менее чувствительны к низкой температуре обратки и не надо организовывать подмешивание горячего теплоносителя из линии подачи.

Отзывы владельцев котла «Каракан» о его работе

По причине своей доступности, водогрейный котел «Каракан» чаще всего используют в небольших дачных домах. Приведем несколько отзывов владельцев:

Котел «Каракан» 10 кВт использую уже несколько лет для отопления дачного домика 36 м² c небольшой мансардой. Обвязка выполнена по схеме с естественной циркуляцией. Дом утеплен не очень хорошо, поэтому средний расход за сезон составляет около 15 м³ березовых дров. Для поддержания температуры в отопительной системе в ночное время, чтобы не вставать и не загружать котел, использовал ТЭНы, которые съедали еще около 1500 кВт электричества. Печь вполне приличная, ожидать чудес эффективности от нее не стоит, но за те деньги, которые за нее просят вполне приемлемо.

Игорь Васильевич, Курган
Фото 5: Комплект поставки: котел «Каракан», кочерга, совок, блок ТЭН

Купил и установил в свой загородный дом котел «Каракан» 20 кВт. После первых протопок стало понятно, что все тепло улетает в трубу. Пришлось прямо на выходе из котла на дымоход установить регулируемый шибер. После модернизации, ситуация значительно улучшилась. Дрова в нем прогорают очень быстро, поэтому топлю углем. На угле работает до 6 часов на одной загрузке. В крайних случаях очень спасают электротены, которые без проблем прогревают дом до +24°C при уличной температуре в -20°C

Николай Евгеньевич, Воронеж

Совсем недавно в свой небольшой дачный дом площадью 40 м² установили «Каракан» 10 кВт с варочной панелью. Отапливаем только первый этаж. Система отопления ЕЦ с трубами из полипропилена на три радиатора. Котел ставили взамен старой самодельной печи, изготовленной когда-то давно своими руками. При обвязке использовали кирпичный дымоход, оставшийся от предыдущего отопительного прибора. В сравнении со старой печкой котел работает просто отлично, дров и угля стало уходить значительно меньше, при этом в доме намного комфортнее.

Варочная панель чисто номинальная. Сготовить на ней вряд ли что получится, если только воду подогреть, что тоже довольно долго.

Алексей Викторович, Екатеринбург

Чтобы составить более полное впечатление о бытовом котле «Каракан», посмотрите небольшой ролик о нем на ютуб:

Стальной котел «Каракан» — неплохое бюджетное решение для небольшого помещения. Конечно он не совершенен и в нем достаточно минусов, но при правильной установке, подключении и некоторой оптимизации обвязки под него, он вполне способен поддерживать комфортную температуру в вашем доме.

Твердотопливный котел Каракан - обзор 8 ТПЭ и других моделей

Твердотопливные котлы Каракан набирают всё большую популярность благодаря своей простой конструкции и лёгкой эксплуатации в быту. Эффективный и нетребовательный отопительный агрегат прекрасно справляется с собственными задачами по обогреву помещений, не требует постоянного контроля со стороны владельца, сжигает только распространённое и доступное твёрдое топливо.

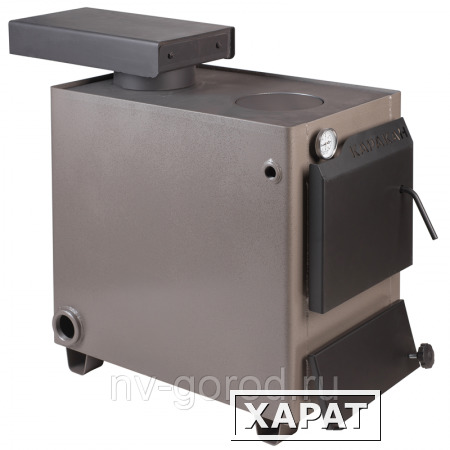

Твердотопливный котел с плитой Каракан 8 ТПЭ 3 атм

Достоинства котлов Каракан

Отопительные агрегаты Каракан изготавливаются на предприятии «СТЭН» в городе Новосибирске уже более 20 лет. Помимо твердотопливных котлов, налажен выпуск электрических устройств и комплектующих для систем отопления.

Котёл Каракан имеет множество особенностей и преимуществ. Особенности конструкции устройства обеспечивают основной и дополнительный комфорт в обогреве. Загружается и горит топливо обычным способом; применяется каменный и бурый уголь, торф, кокс, брикеты и сухие поленья. Стандартный котёл твердотопливный Каракан:

  1. Не требует электричества, что отражается на экономии денежных средств владельца и возможности налаживания автономного отопления.
  2. Качественно обогревает помещение до 300 м² (исходя из мощностных возможностей модели).
  3. Не требует определённых умений от владельца и не привередлив в работе (агрегаты могут работать в условиях суровых зим).
  4. Котёл не составит труда очистить (комплектация подразумевает наличие совка, шуровки, отсека для сбора золы).
  5. Иногда оснащён плитой для приготовления пищи (1-2 конфорки; маркировка «П» в названии котла).
  6. В ассортиментном ряду имеется усовершенствованная универсальная модель для отопления твёрдым топливом и переключения на потребление электроэнергии (маркировка «Э» в названии модели).

Конструкция твердотопливного котла Каракан

Конструкция котла Каракан очень проста. Внутри корпуса из стали с водяной рубашкой располагается вместительная топочная камера. Для загрузки в неё угля на панели спереди находится удобная дверка. На дне топочной камеры располагаются колосники из чугуна, через их отверстия зола проникает в ящик зольника.

Технические параметры твердотопливного котла Каракан

Для удобного пользования зольная ниша выполнена выдвижной. Когда требуется очистить её, она легко достаётся и чистится от собравшихся в нём твёрдых продуктов горения.

Подробнее о том, как очистить твердотопливный котел от сажи, золы и смолы, можно прочитать здесь

Верхняя часть отопительного агрегата подразумевает наличие конвективного газохода. Он отделён от камеры сгорания навесным водонаполненным козырьком для улучшенного теплообмена.

На одной из боковых сторон выполнено гнездо для подсоединения блоков трубчатого электронагревателя. Их функция – предотвращать замерзание жидкости в системе отопления в случае долгое простоя котельного оборудования либо увеличения промежутка между загрузками твёрдого топлива.

Модели с мощностями 10 и 15 кВт имеют поверхность для приготовления пищи. Остальные решения характеризуются возможностью подключения газовой горелки на место зольника.

Монтаж и подключение

Все твердотопливные котлы – это части системы отопления и качество их работы в большинстве своём зависит от правильности проектирования и установки отопительной системы в целом. Монтажные работы должны осуществляться с учётом правил СНиП 41-01-2003.

Вот несколько пунктов, про которые требуется не забывать при монтаже и подключении обогревательного устройства фирмы Каракан в загородном доме:

  1. Комната, в которой проходит установка, должна иметь хорошую вентиляцию, должен присутствовать доступ к дымоходной трубе. Вентиляция должна изменять воздух в комнате три раза за час, к этому стоит добавить объём воздушной смеси, нужной для поддержания горения.
  2. Не стоит монтировать котёл Каракан на поверхность из горючего материала. Тогда, когда у вас полы из дерева, что нередко бывает на дачных участках, установку стоит осуществлять на металлический лист толщиной как минимум 1 мм с прокладкой из асбокартона. Место перед отопительных агрегатом тоже должно защищаться невозгораемым покрытием на площади минимум 1 м². Пространство между котлом до стен комнаты должно быть минимум 50 см, а со стороны блока трубчатого электронагревателя таким, чтобы было его обслуживание не доставляло дискомфорта.
  3. Твердотопливный котёл Каракан можно подключить и к трубе, выполненной из стали, и к трубе из кирпича. Все параметры и значения можно прочесть в эксплуатационной инструкции отопительного устройства. Возделывать дымоход из кирпича для твёрдотопливного агрегата не составляет труда, потому что патрубок имеет размеры кирпича, а это делает его подключение проще. Некоторые владельцы котла Каракан на практическом опыте убедились и рекомендуют на выходе дымового патрубка монтировать шибер.

Подключение к системе отопления и обвязка твердотопливного котла данного производителя намного легче, чем, допустим, такого же бытового котла с тепловым обменником из чугуна. Суть в том, что агрегаты из стали не такие чувствительные к низким температурам обратки, не требуется производить подмешивание горячей жидкости из линии подачи.

Предлагаем посмотреть видео про твердотопливный котёл Каракан 8 ТПЭ.

Модельный ряд

Твердотопливные котлы Каракан выпускаются с разной тепловой производительностью – от 10 до 30 кВт. Всё представленное оборудование характеризуется высоким коэффициентом полезного действия, производитель предоставляет гарантию на него. Котлы могут применяться и как устройства для приготовления и разогрева еды.

Технические характеристики моделей Каракан
Наименование показателей Каракан-10 Каракан-12 Каракан-15 Каракан-20 Каракан-30
Номинальная теплопроизводительность, кВт 10 12 15 20 30
Мощность электровставки, кВт 3 3 6 (9) 6 (9) 9
Отапливаемая площадь, не более, м² 100 120 150 200 300
Коэффициент полезного действия, % 75 75 75 75 75
Топливо Дрова, уголь, электричество
Расход топлива, кг. /ч. 1,7 2,1 2,6 3,4 5,2
Длина топки, мм. 380 380 540 540 600
Объём водяной рубашки аппарата, л 50 60 80 90 110
Гидравлическое давление в котле, не более  МПа (атм.) 0,10 (1)
Температура воды в котле, не более, °С 95
Присоединительная резьба, дюйм 1 ½»
Разряжение за котлом, Па 8 8 10 10 12
Сечение кирпичного дымохода, см²., не менее 325 325 325 325 325
Диаметр стального дымохода, мм., не менее 150 150 200 200 200
Габаритные размеры, мм. (с учётом патрубков) глубина 650 650 800 800 940
ширина 520 480 520 480 480
высота 800 850 800 850 910
Масса, кг 80 75 115 101 125

Отзывы на твердотопливный котёл Каракан, как правило, положительные. Люди отмечают, что этот агрегат – хорошее решение для небольшого помещения. Недостатки в конструкции также присутствуют, в то же время, при верном монтаже, запуске и оптимизации обвязки под него, котёл в силах удерживать оптимальную температуру помещениях.
