Каскадное соединение котлов: Каскадное или последовательное подключение котлов

19339

Подключение контура лишь к одному отопительному прибору (наиболее реализуемый способ обогрева частных домов) имеет свои недостатки. Если в системе смонтировано несколько агрегатов (причем не обязательно основных; речь может идти и о резервировании двумя и более установками на разных видах топлива), то это дает массу преимуществ. Существуют различные схемы обвязки котлов (в том числе, и газовых), одна их которых называется каскадной.

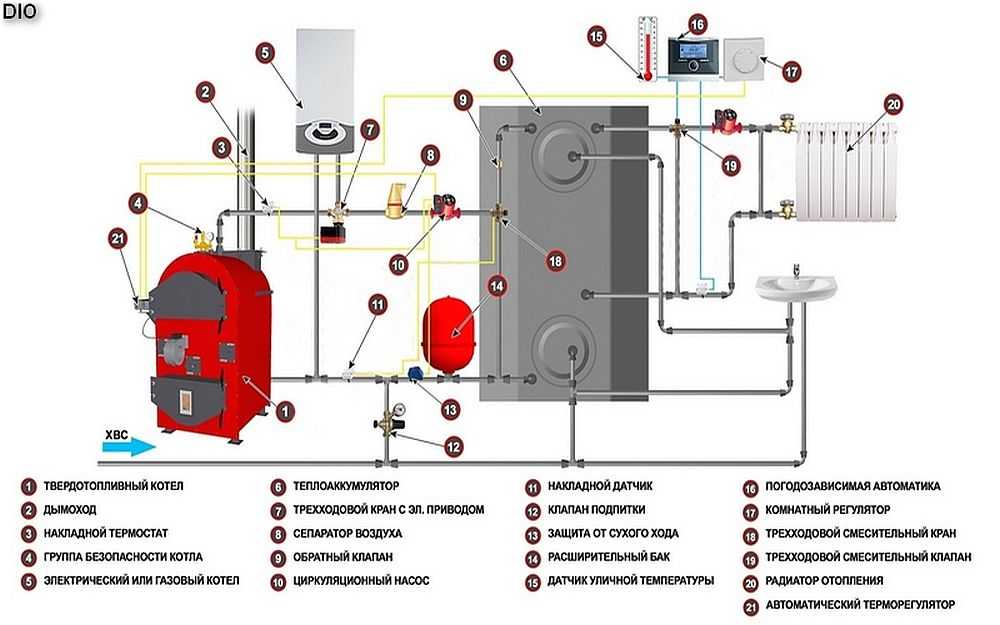

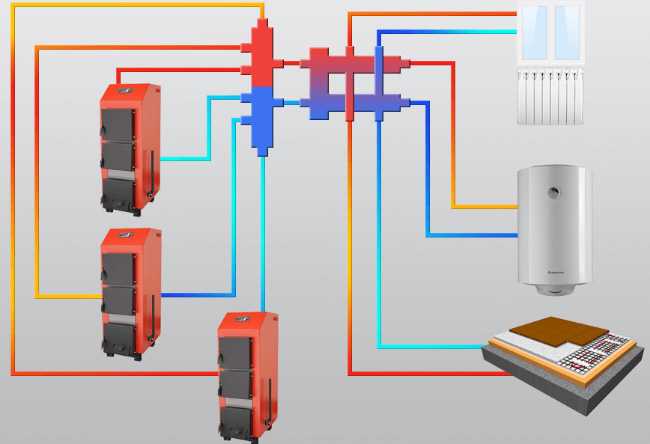

В чем особенность данного инженерного решения? Все теплогенераторы включаются в контур отопления последовательно, то есть каждый из них представляет одну его ступень.

В каких случаях стоит делать последовательное подключение котлов? Считается, что применительно к жилым строениям, в которых общая отапливаемая площадь не менее 500 м². Но это не аксиома, и собственник вправе сам определить целесообразность монтажа двух (или более) агрегатов с их каскадным присоединением к системе.

Такая схема является наиболее эффективной (при соблюдении определенных условий) и простой в исполнении. Иногда гораздо выгоднее приобрести и смонтировать именно 2 (или 3) настенные газовые модели средней (а то и малой) мощности, чем искать отдельное помещение, обустраивать фундамент под один габаритный напольный котел. Например, если контур обогрева обеспечивает теплом не только дом, но и надворные постройки – сарай, гараж, оранжерею и так далее.

Есть ли какие-то особенности каскадного подключения? Самостоятельно выбрать оптимальную схему, тем более рассчитать все ее параметры, сложно. Здесь требуется профессиональная оценка всех факторов. Газовые котлы могут включаться последовательно без дополнительных устройств лишь в том случае, если насос каждого агрегата способен «прокачивать» теплоноситель по всему контуру. Как правило, для небольшого частного жилого дома этого вполне достаточно.

Но если система смонтирована по сложной схеме, здание габаритное, в несколько этажей, без гидравлического разделителя (его чаще именуют «стрелкой») не обойтись. В этом случае во вторичном контуре (нагрузке) устанавливается еще один насос, с большей производительностью.

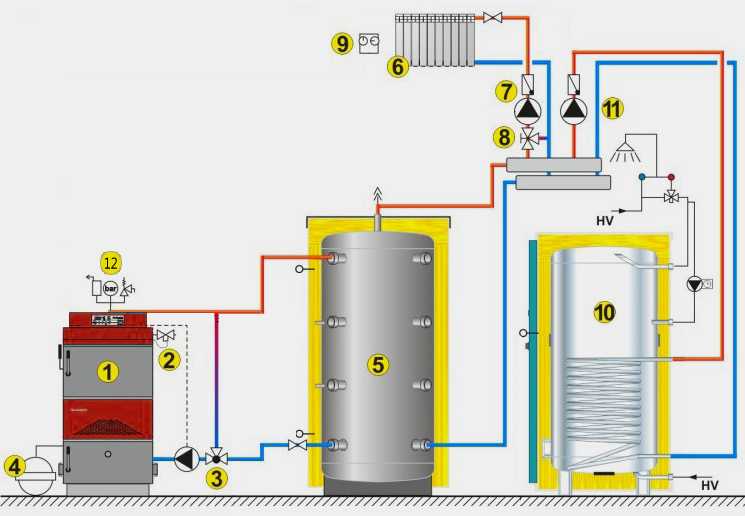

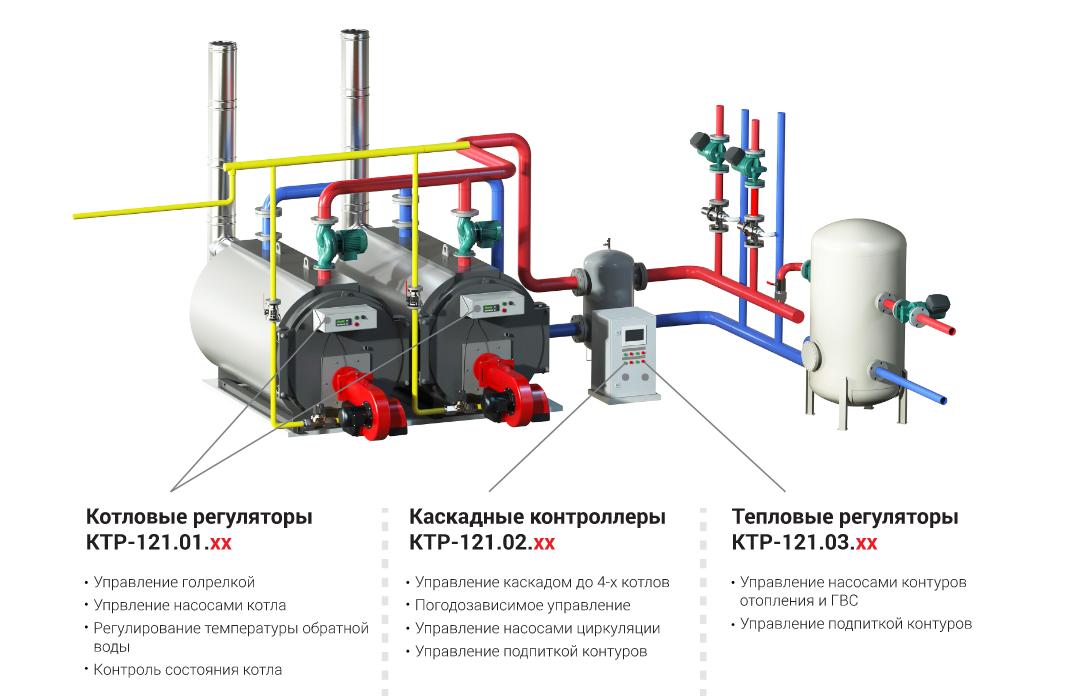

Чтобы каскад работал максимально эффективно, в системе желательно задействовать два температурных датчика (внутренний и наружный) и электронный контроллер. Дополнительные затраты окупятся довольно быстро, причем не только в плане комфортности, но и за счет более рационального расхода газа.

Все ли модели котлов можно объединить в каскад? Нет, и в этом одна из трудностей. Такая возможность в первую очередь зависит от особенностей автоматики газовых агрегатов. Если проанализировать отзывы на тематических форумах, то для последовательного включения собственники частных строений в основном ориентируются на немецкие настенные котлы марки «Viessmann». С ними, по мнению пользователей, несколько проще.

С модельным рядом отопительных приборов «Виссманн», которые целесообразно использовать для каскадов, и ценами на них можно ознакомиться здесь. Но это не единственные котлы, которые можно включать последовательно. Неплохо себя зарекомендовали в таких схемах «Baxi», «Protherm», «Vaillant», «Buderus».

В чем преимущество каскадного подключения котлов? Один из главных вопросов, которыми задается большинство покупателей. Ведь традиционная схема с одним агрегатом, радиаторами и трубами – своеобразный стереотип, и человеку, не имеющему специальной подготовки, трудно понять все плюсы каскадного подключения. Тем более что это дополнительные расходы, и стоит ли все так усложнять, неизвестно.

• Интенсивность обогрева жилища зависит во многом от погоды на улице. Каскадная схема позволяет оперативно управлять всеми процессами, причем без вмешательства пользователя, в автоматическом режиме. Именно этим и определяется экономия газа и комфортный микроклимат.
• Любое техническое устройство имеет свой ресурс и характеризуется наработкой «на отказ».

Именно поэтому рачительные хозяева всегда решают проблему резервирования по отоплению. При каскадном подключении она нивелируется, так как при необходимости любой из котлов можно временно исключить из схемы (для проведения ТО или ремонта) без ущерба качеству обогрева дома.

• «Гибкое» управление каскадом дает возможность продлить эксплуатационный срок любого из котлов за счет уменьшения количества их включений/выключений. Автоматика позволяет использовать газовые приборы с одинаковой интенсивностью, задействуя в качестве основного поставщика тепла то один, то другой.
• При последовательном присоединении обогревательных агрегатов появляется возможность создания нескольких зон отопления. То есть без дополнительных изменений в схеме можно подключить к каскаду разнотемпературные контура (радиаторы, накопительный бойлер, теплый пол). При больших потребностях в горячей воде каскад «отдает» ей приоритет лишь в одном котле, что, по сути, полностью «развязывает» контура ХВС и ГВС.
• За счет гибкого регулирования, использования в работе лишь требуемого количества котлов (одного или двух-трех) достигается экономия эл/энергии. Если за день она и незначительная, то в пересчете на отопительный сезон весьма ощутима.

Если вы живете в Подмосковье и пришли к выводу, что каскадное подключение газовых котлов – лучшее решение для вашего дома, позвоните по номеру 8 495 3084648. Специалисты компании «АЛЬФАТЭП» дадут профессиональный ответ на любой непонятный вопрос. При желании клиента составят проект системы, подберут необходимое оборудование, сами его смонтируют, опробуют в работе и сдадут заказчику «под ключ». Параллельно и обучат, как грамотно настраивать каскад и управлять им.

Газовые котлы

Электрические котлы

Твердотопливные комбинированные котлы

Жидкотопливные котлы

Автоматика для котлов

Горелки для котлов

Дымоходы для котлов

Дополнительное оборудование для котлов

Стабилизаторы напряжения и ИБП

Самые популярные товары раздела :

Все товары раздела

• 20. 01.2017 Теплый пол – водяной и электрический
• Электрический теплый пол под стяжку: стоимость, характеристика, достоинства и технология монтажа 20.01.2017

Похожие статьи:

Твердотопливные котлы Zota: уютное тепло в каждом доме

Правило и принцип подбора газового котла

Газовые котлы Alphatherm: теплая техника из Италии

Эксплуатация систем автономного отопления и использование незамерзающего теплоносителя

Открытая система отопления – минусы применения

Электрический котел: электродный или индукционный?

Самые популярные статьи

Какое давление должно быть в гидроаккумуляторе

Какие обогреватели не сжигают кислород и не сушат воздух?

Накопительные баки для воды

Винтовой или центробежный? Какой выбрать?

Как очистить воду на даче: выбираем лучший фильтр для воды из колодца

Автоматика управления насосами – обзор реле давлений

зачем мириться с неэффективностью?

Каскадные системы — популярное решение для небольших коммерческих сред, но для поддержания производительности важно учитывать преимущества отделения грязи и деаэрации, — объясняет Роджер Уильямс, менеджер по коммерческой поддержке Spirotech UK.

Некоторые законодательные акты, принятые за последнее десятилетие, изменили облик отрасли, в которой мы работаем. Минимальные стандарты эффективности, установленные для бытовых котлов в 2005 году, стали переломным моментом, который прозвучал похоронным звоном для не- конденсационные котлы.

Это стремление к большей эффективности превратило Великобританию из грязного человека Европы в одного из самых дальновидных в плане стремления к сокращению потребления энергии. Одним из положительных результатов этого стало резкое снижение количества больших чугунных котлов, которые когда-то доминировали на рынке, — моделей, которые с тех пор были заменены усовершенствованными конденсационными агрегатами.

В коммерческом и легком коммерческом секторе, а также в крупных жилых домах или офисных зданиях переход к той же модели высокоэффективного котла был не менее заметным, однако размер котла и более высокая потребность в мощности являются факторами, которые в конечном итоге влияют на техническое обслуживание в будущем.

Желание сочетать высокий спрос на мощность с эффективностью использования энергии привело полукоммерческий рынок к каскадным котлам, предлагая практическую альтернативу изменяющимся требованиям по мощности.

Командная работа
В каскадной (также известной как главный и подчиненный) системе котлы соединены друг с другом гидравлически с последовательным или ступенчатым управлением для более точного контроля потребления энергии. Возможно, наиболее важно то, что каскад также повысит эффективность системы, поскольку отдельные котлы могут включаться и выключаться в зависимости от потребности.

С одной стороны, комбинированные мощности каскадных систем — это находка, когда речь идет о точном управлении использованием, но с точки зрения постоянного управления и обслуживания система открыта для многих (если не больше) тех же потенциальных ловушек, что и его отечественные аналоги, и если не соблюдаются правильные методы обслуживания, могут возникнуть проблемы.

Старые чугунные котлы, возможно, были чрезмерными тратами энергии, но они были прочными и редко ломались или давали сбой. Напротив, современные бойлеры энергоэффективны, но очень чувствительны к загрязнению и зависят от протекания через них чистой воды для достижения максимальной производительности. Качество воды может ухудшиться из-за ряда факторов, самым большим из которых является грязь, которая будет процветать, если воздух не будет постоянно удаляться из системы.

Полностью защищенные
Каскадные системы могут иметь от двух до шести котлов, но исследования показали, что надежность оптимизируется для систем с четырьмя-шестью котлами в каскаде. С точки зрения эффективности нет заметной разницы между несколькими маленькими или одним или двумя большими котлами.

Независимо от количества или размера установленных котлов, важно знать, что каждый из них подвержен риску возникновения одних и тех же проблем с загрязнением, поэтому каждый из них должен быть оснащен соответствующими средствами защиты, что в случае удаления грязи означает Сепаратор грязи должен быть установлен на всех блоках для обеспечения надлежащей защиты.

В то время как каскадные системы выгодны для более точного контроля нагрева и управления мощностью, существует более высокий общий риск возникновения неисправностей в системе, состоящей из нескольких котлов, что делает потребность в полной защите еще более актуальной.

В зависимости от потребностей и размера здания следует использовать отдельные деаэраторы в сочетании с соответствующим сепаратором грязи, например, устройством Spirotech MB3.

Удаление воздуха
Деаэрация может иногда отходить на второй план по сравнению с отделением грязи с точки зрения приоритетов монтажника, но для новых установок, где установлены каскадные системы, рекомендуется установить отделение грязи и деаэрацию. Деаэратор работает, постоянно удаляя воздух, включая микропузырьки, из системы, которые, если их оставить, ускорят рост магнетита. Этот подход всегда следует применять в соответствии с правильной настройкой системы, которая также должна включать соответствующую химическую обработку.

Если здание большое или многоэтажное, монтажники также должны учитывать требования к давлению в системе, поскольку может потребоваться установка вакуумного дегазатора, а не отдельных деаэрационных установок. Вакуумный дегазатор будет установлен для работы рядом с каскадом котлов и будет работать в соответствии с производительностью одного или нескольких блоков, в зависимости от потребности.

Если каскадная система заменяет старый котел, рекомендуется установить как деаэрацию, так и отделение грязи, так как старая грязь, скорее всего, будет циркулировать в системе и, если ее не удалить, повредит чувствительные компоненты.

Проблемы с коррозией
Вопрос хорошего качества воды особенно актуален, если учесть, что многие компоненты, входящие в состав современного котла, сделаны из алюминия, например, теплообменник, и особенно чувствительны к коррозии из-за длительного контакта с системная грязь.

Несмотря на то, что сложность управления и объемного вывода в каскадных системах выше, чем в автономных установках, должны применяться те же принципы хорошего технического обслуживания.

Традиционное разделение между коммерческими и бытовыми установщиками означало, что пересечение между дисциплинами до сих пор было ограниченным, но с появлением модели «главный и ведомый» стало меньше разделения между группами продуктов для домашних и коммерческих инженеров. .

Глубокое понимание воздуха и грязи, а также признание того, что они оказывают большее влияние по мере увеличения сети трубопроводов, является ключом к повышению эффективности, и поэтому монтажники должны убедиться, что они увеличивают требования к отделению грязи и деаэрации в соответствуют размеру и производительности конкретной каскадной системы, которую они устанавливают.

www.spirotech.co.uk

конденсационные котлы и каскадные системы – Горелки Ecostar – Каталоги в формате PDF | Техническая документация

Добавить в избранное

{{requestButtons}}

Выдержки из каталога

Конденсационные котлы ECODENSE обеспечивают высокоэффективное производство энергии с помощью «Технологии предварительного смешения» и «Технологии конденсации». Конденсационные котлы ECODENSE, обеспечивающие преимущество при планировании и переоборудовании котельных благодаря своей компактной конструкции с точки зрения площади использования, при использовании в качестве КАСКАД удовлетворяют потребности в энергии высокой мощности при линейной работе, а также увеличивают срок службы за счет обеспечения одинакового старение в котлах.

КОНДЕНСАЦИОННАЯ ТЕХНОЛОГИЯ В конце процесса горения большая часть тепла выделяется наружу вместе с дымовыми газами. Конденсационная технология не позволяет высвобождать это тепло; обеспечивает более высокое энергосбережение. В теплообменнике тепло воды забирается и направляется в систему отопления. По сравнению с обычной системой сжигания более 100% энергии используемого топлива может быть преобразовано в тепло. КАСКАДНАЯ СИСТЕМА В этих системах несколько устройств, подключенных друг к другу, включаются/отключаются по мере необходимости. В каскадных системах все устройства работают как…

ХАРАКТЕРИСТИКИ ПАНЕЛИ УПРАВЛЕНИЯ 1 – Выбираемый язык управления системой из языков, определенных в параметрах языков. 2 – Вы можете управлять системой с помощью недельной программы и настроить систему на включение/выключение 3 раза в день. Система работает в комфортном режиме в течение запрограммированных периодов и в экономичном режиме в другое время для экономичного использования. 3 – С помощью контроллера можно добавить режим отпуска для отопительного контура. В период отпуска отопительный контур работает в соответствии с температурой замерзания или экономичной температурой для повышения энергоэффективности. 4 – Вы можете управлять контуром отопления по параметрам…

ПОДВЕСНОЙ КОНДЕНСАЦИОННЫЙ КОТЛ СЕРИИ LUT-S ХАРАКТЕРИСТИКИ • Высокая эффективность благодаря технологии конденсации Premix и стальной горелке с микропламенным покрытием из металлического волокна, • 3 различных варианта мощности: 45 кВт, 55 кВт и 65 кВт- в серии WT-S, нагревательная из нержавеющей стали. теплообменник конденсационных котлов и до 1040 кВт в системах КАСКАД, • Низкое энергопотребление благодаря встроенному модулируемому насосу первичной циркуляции, • При использовании в качестве КАСКАД панель на котле позволяет управлять 16 котлами + 1 наружный датчик + 1 смесительный клапан, • Обеспечивает энергосбережение посредством модуляции 5:1, • Обеспечивает простое управление с. ..

“ECODENSE” экономичные и экологически безопасные решения для индивидуальных и центральных систем отопления -Компактная конструкция, -Высокая энергоэффективность, -Низкий уровень выбросов загрязняющих веществ, -Работа с низким уровнем шума

ИЛИ ШИРОКИЙ ДИАПАЗОН ПРОИЗВОДИТЕЛЬНОСТИ КОТЕЛ • Высокая эффективность благодаря технологии конденсации Premix и стальной горелке с микропламенным покрытием из металлического волокна, • 6 различных вариантов мощности от 65 кВт до 150 кВт в конденсационных котлах с алюминиевым спиральным теплообменником серии WT и до 2400 кВт в системах CASCADE • При использовании в качестве КАСКАД, панель на котле позволяет управлять 16 котлами + 1 наружный датчик + 1 смесительный клапан, • Обеспечивает экономию энергии за счет модуляции 5:1, • Обеспечивает простое управление с ЖК-панелью с подсветкой, что упрощает использование; а коды ошибок и информацию о котле можно…

НАПОЛЬНЫЙ КОНДЕНСАЦИОННЫЙ КОТЕЛ TVPE ХАРАКТЕРИСТИКИ • Равномерное распределение тепла с технологией конденсации Premix и микропламенной стальной горелкой с покрытием из металлического волокна, • Теплообменник с литым корпусом из алюмосиликатного сплава, обеспечивающий высокую эффективность работы с высокой теплопередачей, • Широкий выбор мощностей до 200 кВт- 550 кВт в отдельных котлах и до 8800 кВт в системах КАСКАД, • Обеспечивает экономию энергии за счет модуляции 5:1, • Позволяет каскадировать до 16 котлов, включая 1 главный и 15 подчиненных котлов, • Обеспечивает простое управление с ЖК-панелью с подсветкой, которая обеспечивает. ..

КОНДЕНСАЦИОННЫЙ КОТЕЛ СЕРИИ НА КРЫШЕ ECODENSE Крышные конденсационные котлы предлагают решение для производства горячей воды для наружной установки на крыше во многих областях, таких как торговые центры, офисные здания, больницы и отели. Конденсационные котлы ECODENSE при использовании в качестве CASCADE удовлетворяют потребности в энергии высокой мощности при линейной работе, а также продлевают жизненный цикл, обеспечивая равномерный старение котлов. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ • Высокая эффективность благодаря технологии конденсации предварительного смешивания и микропламенной стальной горелке с покрытием из металлического волокна, • Обеспечивает экономию энергии за счет модулирующего режима 5:1, • 10…

БЕЗОПАСНОСТЬ КОТЛА • Когда температура наружного воздуха опускается ниже +4 °C, котел автоматически защищает себя и предотвращает замерзание. • Котел защищает себя, когда температура дымовых газов превышает установленное значение во время работы, • Котел защищает себя при неожиданно высоких температурах с помощью предохранительного термостата камеры сгорания. • Циркуляционный насос заливочного гидравлического контура, • Впускной и обратный коллекторы размером в соответствии с установленным общим объемом • Обратный клапан на входной линии и предохранительный клапан на обратной линии котла • Шаровые краны на входной и обратной линиях котлов, • Балансировочная емкость.

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ Циркуляционный насос: Высокоэффективный циркуляционный насос обеспечивает экономию энергии. Обратный клапан: Он должен быть установлен на установке в соответствии со схемой обратного клапана с соответствующим диаметром соединения. Предохранительный клапан на 6 бар: На установке должен быть установлен подпружиненный предохранительный клапан в соответствии с принципиальной схемой клапана без других ограничений. r Внешний датчик QAC: работает в диапазоне от -50°C до 70°C. Обеспечивает подключение на расстоянии не более 120 метров с использованием кабеля сечением 1,5 мм2. Допуск +1/-1 по Кельвину. QAD36 Температура страпона…

Веб-сервер Вы можете подключиться к устройству веб-сервера из любой точки мира для мониторинга и управления вашей системой.
