Клапан Unique SSV Alfa Laval

Клапан Unique SSV Alfa Laval | Alfa Laval

• Документы
• Сервис
• Отрасли промышленности
• Принцип работы
• Линейка оборудования
• Видео с описанием операций ухода
• Видео с описанием операций ухода
• Лучшие советы

Прочные, надежные и универсальные пневматически управляемые односедельные клапаны Unique SSV Альфа Лаваль, предназначенные для применения в непрерывных технологических процессах в широком спектре гигиенически важных приложений. Корпуса, затворы и приводы этих пневматически управляемых клапанов могут быть скомпонованы для удовлетворения практически любых требований, что приводит к экономичным решениям, отвечающим высоким стандартам гигиены и асептической совместимости.

Конструкция клапанов обеспечивает простоту технического обслуживания и низкие эксплуатационные расходы

• Малое количество подвижных деталей снижает эксплуатационные требования и складские расходы
• Превосходная очищаемость – на внутренней поверхности гладкого корпуса клапана с шероховатостью Ra ≤ 0,8 мкм отсутствуют трещины
• Увеличенный срок службы уплотнения благодаря заданному сжатию уплотнения
• Обнаружение утечки неподвижного уплотнения помогает обеспечить безопасность продукта
• Двойное манжетное уплотнение обеспечивает защиту от бактериального загрязнения

Испытанная и проверенная безопасность клапанов: номенклатура клапанов Unique SSV построена на зарекомендовавшей себя модульной платформе, используемой в более чем миллионе клапанов, обслуживаемых по всему миру. Корпус клапана, изготовленный штамповкой из монолитного диска из нержавеющей стали, обладает исключительными прочностью и долговечностью, что обеспечивает безопасность производства.

Повышенная производительность привода делает работу клапана безопасной и эффективной.

Непревзойденно гигиеничный клапан

Серия клапанов для пищевых продуктов Unique SSV спроектирована таким образом, чтобы обеспечить их превосходную гигиену и очищаемость. В гладком корпусе клапана без сварных швов с шероховатостью поверхности Ra ≤ 0,8 мкм отсутствуют трещины, в которых могут задерживаться бактерии. Конструкция затвора обеспечивает улучшенные возможности безразборной мойки клапана (CIP), а манжетное уплотнение двойного действия минимизирует опасность перекрестного загрязнения продуктов.

Эти односедельные клапаны удовлетворяют требованиям большинства гигиенических норм, применяемых в молочной и пищевой промышленности, промышленности безалкогольных напитков, а также в производстве средств личной гигиены. Номенклатура клапанов Unique SSV сертифицирована Европейской группой гигиенического проектирования и инжиниринга и имеет разрешение на использование символа 3-A. Номенклатура клапанов Альфа Лаваль также обеспечивает полную прослеживаемость в соответствии с Санитарными правилами производства пищевых продуктов ЕС 1935/2004.

Для получения дополнительной информации обратитесь к документации.

Просмотрите нашу коллекцию анимационных роликов о клапанах

Повышенная долговечность клапана

Для обеспечения высокого качества уплотнения для данной серии односедельных клапанов предусмотрено заданное сжатие уплотнительных колец, размещенных в контакте металл-металл между затвором и седлом. Это значительно снижает износ и продлевает срок службы клапана. Клапан Unique SSV в стандартном исполнении поставляется с полуобслуживаемым приводом, на который распространяется пятилетняя гарантия.

Низкие общие затраты на эксплуатацию клапана

Благодаря простой и надежной конструкции, клапаны серии Unique SSV имеют длительный срок службы, способствуют снижению потерь продукта, повышению безопасности продукта и продлению периода нормальной работоспособности.

Малое количество подвижных деталей снижает эксплуатационные требования и складские расходы. Более эффективные операции безразборной мойки (CIP) с сокращенными циклами мойки и, как следствие, с пониженным расходом моющих жидкостей, воды и коммунальных услуг, также способствуют низким общим затратам на эксплуатацию клапанов Unique SSV.

.

Принцип работы

Принцип работы

Unique SSV Альфа Лаваль – это дистанционно пневмоуправляемый односедельный клапан. Клапан может быть скомпонован как запорный или переключающий, с различными приводами, нормально открытый, нормально закрытый или двухступенчатый, для более плавной работы, чтобы избежать пиков давления и/или переполнения резервуара.

Для номенклатуры односедельных клапанов предусмотрены следующие опции.

• Полностью обслуживаемый привод
• Привод высокого давления
• Смачиваемые продуктом уплотнения из гидрированного бутадиеннитрильного каучука (ГБНК) или фторкаучука (ФК)
• Уплотнение затвора TR2 из политетрафторэтилена (ПТФЭ) для специальных применений
• Чувствительные элементы и устройства управления клапанами, включая ThinkTop, ThinkTop Basic и IndiTop
• Фитинги в соответствии с требованиями стандарта
• Полировка наружной поверхности до блеска класса 3-А

.

Альфа Лаваль предлагает широкую номенклатуру клапанов, предназначенных для гигиенических применений в , безалкогольных напитков, , а также .

• Клапан LKAP Альфа Лаваль
• Клапан SB Mini Flow Альфа Лаваль
• Клапан Unique SSV Альфа Лаваль
• Асептический клапан Unique SSV Альфа Лаваль
• Клапан Unique SSV Альфа Лаваль для работы во взрывоопасных средах
• Клапаны Unique SSV DN125 и DN150 Альфа Лаваль
• Клапан Unique SSV Альфа Лаваль с большим ходом затвора

• Руководство по эксплуатации клапанов Unique SSV Альфа Лаваль

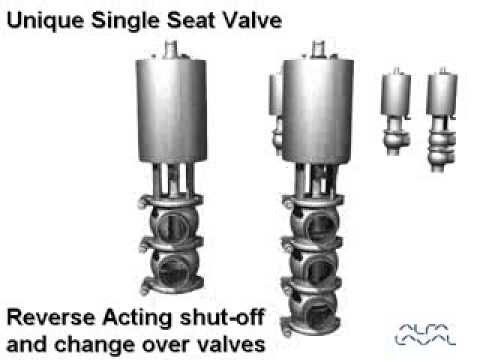

• Клапан Unique SSV Альфа Лаваль обратного действия
• Тангенциальный клапан Unique SSV Альфа Лаваль
• Клапан Unique SSV Альфа Лаваль для резервуаров
• Двухступенчатый клапан Unique Альфа Лаваль
• Клапан Unique SSV Альфа Лаваль с Y-образным корпусом

Подробнее

Для получения информации о более широком ассортименте клапанов изучите различные категории изделий:
шаровые клапаны , дисковые поворотные клапаны , регулирующие и обратные клапаны , мембранные клапаны , двухседельные клапаны , регулирующие клапаны , предохранительные клапаны , пробоотборные клапаны и шиберные клапаны .

Панорамные видео с описанием операций ухода и технического обслуживания

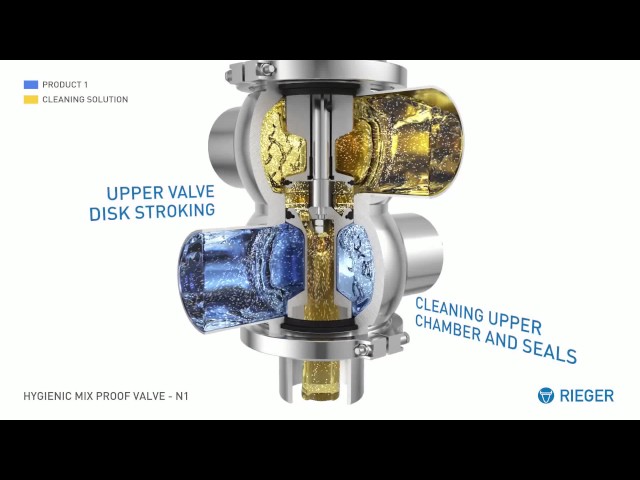

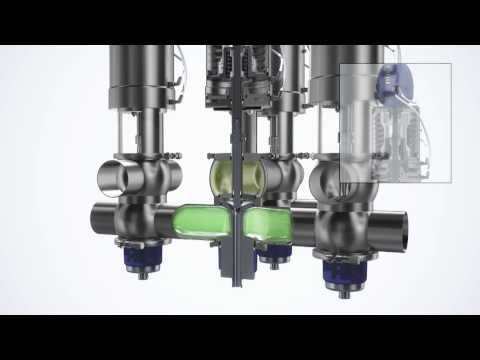

Противосмесительные клапаны Unique

Противосмесительные клапаны Unique обеспечивают одновременное протекание двух разных продуктов или жидкостей через один и тот же клапан, не опасаясь их смешивания.

Подробнее

Блоки ThinkTop® D30

Блоки ThinkTop предоставляют информацию в режиме реального времени о рабочем состоянии клапана, круглосуточно, семь дней в неделю, повышая производительность технологического процесса и обеспечивая его надежность.

Подробнее

Насос LKH Альфа Лаваль

Применение центробежных насосов LKH, разработанных для удовлетворения гигиеническим требованиям в молочной и пищевой промышленности, промышленности безалкогольных напитков, а также в производстве средств личной гигиены, способствует повышению производительности технологических процессов, обеспечивая высокую эффективность и мягкость обработки продуктов.

Подробнее

.

Десять лучших советов по поддержанию клапанов в наилучшем состоянии

Советы и видеоролики с рекомендациями по техническому обслуживанию для поддержания гигиенических клапанов в наилучшем состоянии

Узнать больше

Оборудование для пищевой промышленности

Гигиеническое оборудование Alfa Laval сочетает в себе высокую производительность и бережную обработку продуктов, способствующую сохранению в них чувствительных ингредиентов и отвечающую тенденциям, существующим в пищевой промышленности. Оборудование позволяет решить четыре ключевые задачи: поставка пищевых продуктов потребителям по конкурентоспособной цене, максимально эффективное использование сырья, сокращение количества отходов и выбросов, а также поставка безопасных и гигиеничных пищевых продуктов.

Подробнее

Онлайн-каталог “Под рукой”

Каталог компонентов и решений Alfa Laval для гигиенического оборудования

Перейти к просмотру каталога Close at hand

Загрузите модели изделий в форматах файлов Neutral или Native CAD. Также можно загрузить 3D-файлы в формате PDF.

 Посмотреть портал CAD

Посетите сайт анимации и загляните внутрь изделия, чтобы увидеть и понять, как оно работает.

Просмотр анимационных роликов

.

Файн Системс, каталог товаров Альфа Лаваль

Корзина00. 00 EUR

На сайте интернет-магазина Fine.Systems Вы можете произвести расчет и подбор теплообменников, насосов, клапанов и другого оборудования. У нас доступно более 400 тысяч товаров для пищевой промышленности с каталожными ценами 2022 года. Мы предлагаем самые подробные спецификации зарегистрированным и постоянным клиентам Fine.Systems. Вам всегда доступны актуальные цены на насосы, клапаны и теплообменники.

Fine.Systems это первый в мире интернет магазин оборудования для пищевой промышленности, в котором каждый может самостоятельно посмотреть цены на оборудование, узнать все данные артикула и технические характеристики, сформировать заказную спецификацию для оценки бюджета проекта. При размещении заказа специалисты интернет-магазина Fine.Systems внимательно проверяют спецификации, а также производят все необходимые расчеты на совместимость и соответствие техническим параметрам.

Fine.Systems разрабатывается специалистами компании Файн Системс – авторизованным партнером Альфа Лаваль в России – крупнейшего из производителей теплообменников, клапанов, насосов и других видов оборудования для пищевых производств. Наша компания Fine Systems осуществляет проектирование, сборку и поставку модульных систем на базе оборудования Альфа Лаваль, а также полную интеграцию оборудования в существующие технологические линии, монтаж, пусконаладочные работы, а также сервисное обслуживание.

---

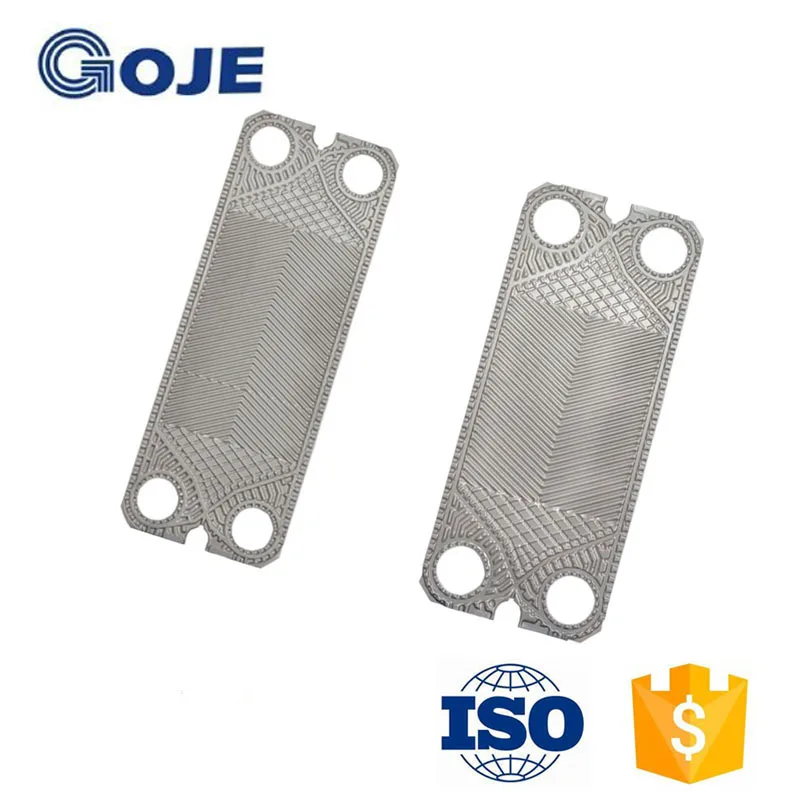

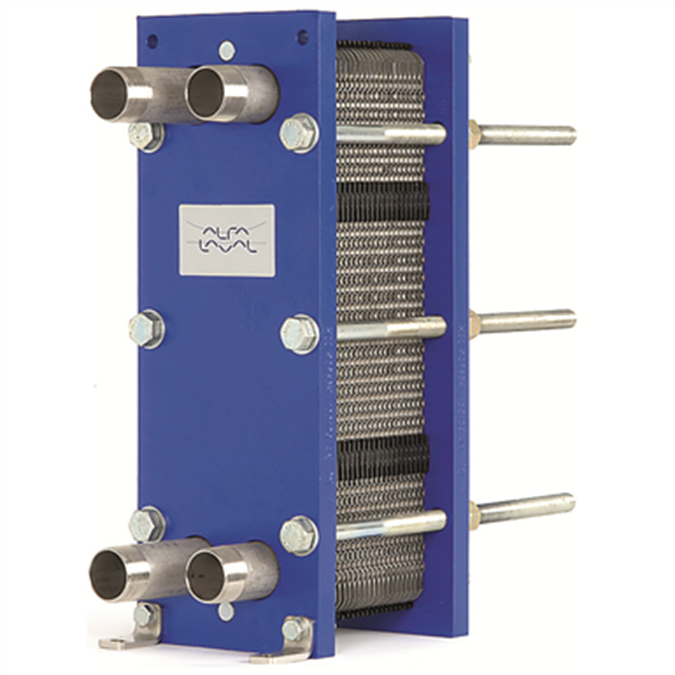

Теплообменники Альфа Лаваль

Теплообменник является одним из главных элементов любой пищевой, тепловой или прочей промышленной системы. С помощью этого оборудования происходит передача тепловой энергии между средами, что является основополагающим процессом для многих отраслей промышленности. Мы предлагаем основные типы теплообменников Альфа Лаваль (Alfa Laval): пластинчатые, паяные, трубчатые, скребковые, сварные, воздушные, спиральные и другие типы теплообменников. Теплообменники Альфа Лаваль (Alfa Laval) подходят для большинства применений: пищевой, фармацевтической, ГВС, нефтехимической, а также широко используются в пастеризационных установках, фильтрационных модулях, тепловых пунктах, выпарных установках и обеспечивают надежность и качество процессов.

Обращайтесь к нашим специалистам и мы подберем для Вас самое оптимальное решение по теплообменникам, которое будет Вас радовать своим качеством долгие годы.

---

Насосы Альфа Лаваль

Пищевые насосы Альфа Лаваль (Alfa Laval)– ключевой элемент любой пищевой системы. Они используются для перекачки различных типов пищевых продуктов и обеспечивают высокое качество обработки высоковязких и низковязких жидкостей, энергоэффективность эксплуатации, длительный срок функционирования и безотказность работы. Также данные насосы Альфа Лаваль (Alfa Laval) применяются в системах с особыми условиями процесса – пастеризационные, выпарные, фильтрационные, фармацевтические системы (Ultra Pure), мойка CIP. Пищевые насосы Альфа Лаваль (Alfa Laval) имеют сертификаты EHEDG и 3A и соответствуют повышенным санитарным требованиям. Они производятся из нержавеющей стали (Stainless Steel 316, 304), с присоединениями стандарта SMS, Tri-Clamp или DIN11850 (молочная резьба). Наши специалисты помогут грамотно рассчитать необходимый насос в соответствии с техническим заданием заказчика.

---

Клапаны Альфа Лаваль

Пищевые клапаны Альфа Лаваль (Alfa Laval) широко применяются в молочной, пивной, фармацевтической и прочих отраслях промышленности, где необходимо качественное и надежное оборудование. Линейка клапанов включает в себя двустворчатые клапаны (дисковые затворы, клапаны-бабочки), односедельные запорные и переключающие клапаны, противосмесительные клапаны (Mixproof), шаровые клапаны, регулирующие клапаны, и клапаны в асептическом и других специальных исполнениях, а также пневмоприводы, электроприводы и системы контроля и управления. Клапаны производятся из нержавеющей стали (Stainless Steel 316, 304), с присоединениями стандарта SMS, TriClamp, DIN11850 (молочная резьба), и прочих типов по специальным требованиям. Также, пищевые клапаны Альфа Лаваль (Alfa Laval) имеют все необходимые сертификаты. Наши специалисты помогут Вам правильно выбрать тип клапана и оптимальное техническое решение для вашего процесса.

---

Оборудование Альфа Лаваль для емкостей

Емкостное оборудование Альфа Лаваль (Alfa Laval) включает в себя люки, смотровые стекла, роторные и щелевые моющие головки, пропеллерные мешалки, струйные миксеры и прочую необходимую арматуру для емкостей. Моющие головки Альфа Лаваль обеспечивают качественную мойку и отсутствие остаточных загрязнений в емкости. Пропеллерные мешалки позволяют осуществлять качественное перемешивание низковязких и высоковязких продуктов в процессах ферментации и гомогенизации.Также к емкостному оборудованию относятся системы контроля уровня, датчики веса, датчики расхода, реле потока, системы измерения давления и температуры продукта в емкости. Выбор емкостного оборудования Альфа Лаваль (Alfa Laval) является гарантией длительного срока функционирования и безотказности работы пищевых и прочих промышленных систем. Мы предлагаем качественные и надежные решения по подбору оборудования для емкостей.

---

Наша компания проектирует и собирает модули для пищевых производств на базе теплообменников, насосов и клапанов производства Альфа Лаваль.

---

Наши специалисты помогут произвести расчет и подбор теплообменников, насосов и другого оборудования по техническому заданию заказчика.

---

Мы предлагаем услуги по доставке, монтажу, настройке и интеграции оборудования в технологический процесс и систему автоматизации.

Регулирующие клапаны

Регулирующие клапаны

Регулирующий клапан – главный элемент любой технологической системы, где требуется обеспечить управление потоками жидкостей или газов.

Регулирующий клапан позволяет обеспечить гибкое и точное регулирование технологических процессов, максимально или даже полностью сократить потери, связанные с избытком, перерасходом или утечкой регулируемых сред. Специалисты нашей компании рекомендуют обратить особенное внимание на регулирующие клапаны шведской компании Альфа Лаваль, отличающиеся высокими техническими показателями и получившие заслуженное одобрение многих специализированных компаний всего мира.

Как выбрать регулирующий клапан?

Выбор регулирующего клапана следует производить еще на этапе проектирования всей системы. Подбор подходящего клапана приходится делать также и при ремонте или модернизации оборудования, включая замену вышедших из строя узлов. Подбирая регулирующий клапан приходится учитывать параметры и особенности работы системы, физико-химические показатели регулируемой среды, условия эксплуатации, особенности производства в целом и требования техники безопасности. Поэтому к процессу выбора следует подключить профильных специалистов, технических консультантов, роль которых могут выполнить также сотрудники нашей компании. Кроме продукции, представленной на страницах нашего интернет ресурса, мы можем предложить целый ряд нестандартных решений, узкоспециализированных узлов и компонентов.

Варианты монтажа регулирующих клапанов

Регулирующие клапаны могут быть предложены в различном исполнении. Мы можем поставить регулирующие клапана для любого вида монтажа: фланцевые, резьбовые, зажимные или приварные.

Виды регулирующих клапанов

• Ручные и приводные регулирующие клапаны «бабочка» — отличаются необычайной простотой конструкции, легкостью обслуживания или ремонта, малым размером и невысокой стоимостью. Регулирующий клапан такой конструкции предназначен для регулирования потока жидких и маловязких сред. Может применяться в качестве отсекающего узла при регулировании потоков газообразной среды. Регулирующий клапан «бабочка» отличается высокой скоростью работы и большой надежностью в пределах нормальных условий эксплуатации. Главной отличительной чертой этого вида регулирующего клапана является наиболее низкое, среди всех разновидностей регулирующих узлов, динамическое сопротивление перемещаемой жидкости.
• Регулирующий клапан седельного типа – построен по модульному принципу. Конструкция клапана предусматривает минимальное количество подвижных узлов, что является определяющим фактором в надежности и безотказности работы и обеспечении гигиеничности и безопасности регулирующего узла. Благодаря особенности конструкции, регулирующий клапан седельного типа лучше всего применять в узлах регулировки давления и управления скоростью или объема потоков различных сред. Регулирующие клапана данного вида могут предназначаться для изменения направления потоков регулируемых сред. В отличие от предыдущей разновидности, регулирующий клапан седельного вида может одновременно управлять несколькими, разделенными между собой, потоками.
• Мембранный регулирующий клапан – благодаря особенности конструкции он являются главным компонентом систем с повышенными требованиями к стерильности, гигиенической чистоты и гарантированной утечки регулируемой среды через конструкцию самого клапана. Регулирующие клапаны такого вида массово применяются в сфере медицинской и пищевой промышленности. Особенностью клапана является ограничение верхнего значения регулируемого давления и соответствие регулируемой среды материалу мембранного регулирующего узла.

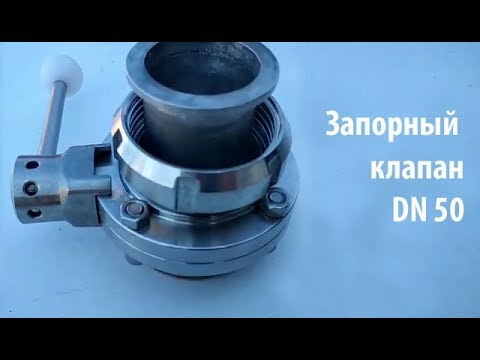

Клапаны «Бабочка»

Клапаны «Бабочка» — это простые запорные клапаны, обладающие значительным проходным сечением и низким сопротивлением потоку.Это делает их рабочей лошадкой на современных технологических производствах, такие клапаны идеально подходят для жидкостей низкой и средней вязкости.

Обозначение серии клапанов «Бабочка» компании Альфа Лаваль — LKB.

Технология уплотнения

Уникальные технические возможности компании Альфа Лаваль позволяют нам предоставить вам широкий ассортимент уплотнений из эластомера, способных удовлетворить любым требованиям. Применение разных материалов с различными характеристиками обеспечивает большую температурную и химическую стойкость и увеличенную прочность на разрыв, что ведет к увеличению ресурса и повышению надежности уплотнения.

Уникальные технические возможности компании Альфа Лаваль позволяют нам предоставить вам широкий ассортимент уплотнений из эластомера, способных удовлетворить любым требованиям. Применение разных материалов с различными характеристиками обеспечивает большую температурную и химическую стойкость и увеличенную прочность на разрыв, что ведет к увеличению ресурса и повышению надежности уплотнения.

Достоинства диска

В дисковых клапанах компании Альфа Лаваль установлены диски из хорошо отполированной нержавеющей стали с шероховатостью поверхности Ra<0,8 мкм. Конструкция диска тщательно отработана. Установленные на осях диска подшипники позволяют устранить износ от трения металла по металлу и обеспечивают более легкую подвижность диска.

В дисковых клапанах компании Альфа Лаваль установлены диски из хорошо отполированной нержавеющей стали с шероховатостью поверхности Ra<0,8 мкм. Конструкция диска тщательно отработана. Установленные на осях диска подшипники позволяют устранить износ от трения металла по металлу и обеспечивают более легкую подвижность диска.

Универсальная совместимость

Клапаны полностью совместимы с трубопроводами, изготовленными в соответствии как с метрической, так и с британской системой единиц и практически со всеми стандартами, включая ISO, DIN, JIS, ASME и т.д. Совместимость с различными стандартами также существенно упрощает организацию снабжения и дает возможность принимать участие в выгодных для заказчиков программах, предоставляемых компанией Альфа Лаваль.

Исключительная гигиеничность

Эти высоконадежные клапаны удовлетворяют требованиям Управления по контролю за пищевыми продуктами и медикаментами (FDA). Кроме того, по запросу предоставляются приемочные акты Альфа Лаваль и сертификат контроля 3.1.

Важную роль в предотвращении малейших загрязнений играют также достоинства фирменной технологии уплотнения компании Альфа Лаваль.

Клапаны серии LKB Unique Control

LKB. Unique Control — гигиеническое надежное решение, сосредоточенное на простоте. Unique Control — дополнение к существующим приводам и блокам управления. Он дает возможность обновлять имеющиеся установки.Unique Control совместим со всеми основными системами ПЛК.

Блок предназначен для использования в установках пищевой, молочной и пивоваренной промышленности, а также для биофармацевтическогооборудования.Принцип работыUnique Control использует операцию, обеспечиваемую воздушной пружиной, при значительно более низком давлении воздуха по сравнению с обычной механической пружиной. Встроенная интеллектуальная автоматика одним нажатием кнопки выполнит самоконфигурацию,включая опознавание размера клапана, а также калибровку рабочего давления воздуха. Привод может легко конфигурироваться на месте как нормально открытый (NO) или нормально закрытый (NC). Конструкция привода не требует техобслуживания, при этом к нему имеется удобный доступ. Он протестирован на выполнение более миллиона тактов.Unique Control оснащен индикацией визуального состояния на 360 градусов. Он также обеспечивает возможность отслеживать состояние рабочего давления воздуха, определяя утечку воздуха или падение давления воздуха

LKB с ручным приводом

Имеются в наличии клапаны со стандартной рукояткой для ручного управления с тянущим / поворотным движением. Стандартная рукоятка имеет пружинный стопор.

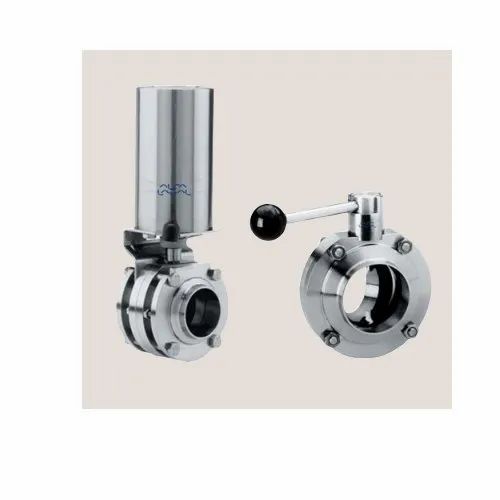

Клапаны LKB-F фланцевого соединения

Специальная модификация, позволяющая легко снимать корпус клапана без демонтажа трубной обвязки.

Такая конструкция облегчает проведение его ремонта, обслуживания и замены и сводит к минимуму продолжительность периодов простоя всей технологической установки.

Клапаны серии LKB с механическим приводом

На выбор имеется несколько различных механических приводов. Специальная конструкция механического привода с двумя пружинами позволяет иметь максимальный крутящий момент на диске клапана в начале движения и в закрытом положении. Это обеспечивает четкое и надежное открытие и закрытие.

На выбор имеется несколько различных механических приводов. Специальная конструкция механического привода с двумя пружинами позволяет иметь максимальный крутящий момент на диске клапана в начале движения и в закрытом положении. Это обеспечивает четкое и надежное открытие и закрытие.Механические приводы компании Альфа Лаваль отличаются исключительной надежностью в любых условиях эксплуатации.

Клапаны серии LKB с запираемой рукояткой

Выпускается несколько видов фиксируемых многопозиционных рукояток, позволяющих предотвратить несанкционированное использование клапана. Благодаря этому клапан можно запереть в любом промежуточном положении.

Выпускается несколько видов фиксируемых многопозиционных рукояток, позволяющих предотвратить несанкционированное использование клапана. Благодаря этому клапан можно запереть в любом промежуточном положении.Ассортимент включает рукоятки с навесными замками или механическими запорными механизмами.

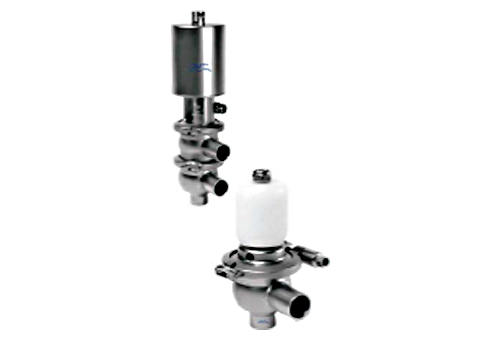

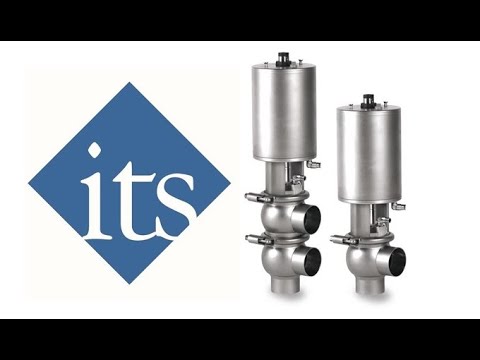

Односедельные клапаны

Односедельные клапаны имеют только одну контактную поверхность между затвором и седлом. Такие клапаны являются одним из основных элементов практически любой технологической установки. Поэтому, чтобы обеспечить бесперебойную работу при соблюдении жестких требований гигиенических стандартов, они должны быть чрезвычайно надежными и универсальными.

Серии односедельных клапанов компании Альфа Лаваль имеют обозначение Unique SSV и Unique SSSV и включают большое количество клапанов специального назначения, отличающихся особой прочностью и эксплуатационной гибкостью.

Максимальная эффективность вложений

Преимущество этих клапанов — их простая и инновационная конструкция с минимумом компонентов и малым количеством движущихся частей, обеспечивающая снижение затрат на техническое обслуживание и сокращение затрат на содержание склада запасных частей. Увеличенный срок службы и исключительная надежность наряду с уменьшением потерь продукта повышением эксплуатационной безопасности и улучшением гигиеничности обеспечивают наилучшую окупаемость вложенных средств.

Снижение затрат на инженерное обеспечение

Клапаны серии Unique SSV обеспечивают полный контроль процесса в соответствии с нормативами ЕС Food Regulation 1935/2004. Кроме того, они сертифицированы по стандартам Европейской группы проектирования гигиенического оборудования (EHEDG) и могут поставляться с маркировкой соответствия санитарным требованиям ЗА (США).

Модульная конструкция позволяет иметь разнообразные варианты компоновки и существенно снижает стоимость инженерного обеспечения при наладке перерабатывающих процессов во всем мире.

Исключительная гигиеничность

Корпус клапана изготовлен из единого диска из нержавеющей стали; качество окончательной обработки внутренней поверхности Rа<0,8 мкм.

В шарообразном корпусе без сварных швов отсутствуют места возможного скопления бактерий, а конструкция затвора и уплотнения обеспечивает более эффективную очистку и высочайшую степень гигиеничности. Двойное манжетное уплотнение снижает до минимума опасность попадания в продукт воздуха или каких-либо загрязнений.

Низкие эксплуатационные затраты

Конструкция клапанов позволяет упростить чистку и поддержание чистоты при минимальном количестве требующих обслуживания элементов. Это экономит время и трудозатраты, увеличивая промежутки между профилактическими работами. Эксплуатационные расходы снижаются еще больше благодаря исключительной надежности клапана, уменьшению потерь продукта и увеличению времени безотказной работы. Кроме того, конструкция механизма привода обеспечивает улучшенные показатели работы клапана.

Исключительная долговечность

Уникальная конструкция клапанов Unique SSV, отличающаяся заданным усилием прижатия уплотнительных колец и контакта между затвором и седлом (металл по металлу), не только улучшает качество уплотнения, но также увеличивает срок службы самих уплотнений клапана.

Экономия ресурсов

Высокая надежность клапанов серии Unique SSV способствует сокращению потерь продукта.

Кроме того, поскольку при разработке этих клапанов была предусмотрена возможность безразборной мойки, для них требуется меньшее количество дорогостоящих моющих жидкостей, воды и в целом меньше дополнительного оборудования, что ведет к снижению вредного влияния на окружающую среду.

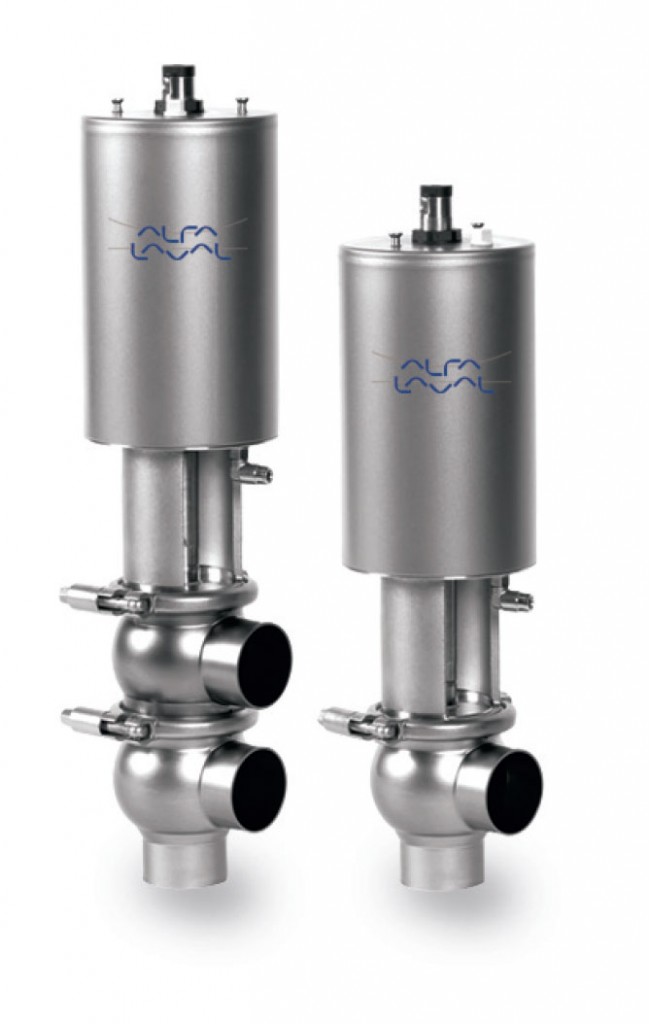

Клапан серии Unique SSV (стандартное исполнение)

Стандартная модификация односедельного клапана Альфа Лаваль. Такие клапаны широко используются в различных производственных процессах.

Асептический клапан серии Unique SSV

Цельная мембрана обеспечивает герметичность уплотнения, предотвращая проникновение любых веществ из атмосферы, и гарантирует полную защиту от воздействия микроорганизмов в ходе технологического процесса.

Цельная мембрана обеспечивает герметичность уплотнения, предотвращая проникновение любых веществ из атмосферы, и гарантирует полную защиту от воздействия микроорганизмов в ходе технологического процесса.Такая мембрана также может использоваться и в других клапанах серии Unique SSV, включая стандартные, тангенциальные, двухступенчатые клапаны и клапаны, устанавливаемые на выпускных отверстиях резервуаров в тех случаях, когда требуется организовать асептический производственный процесс.

Клапан серии Unique SSV с У-образным корпусом

Обычно применяется в установках, в которых используются потоки с включением крупных частиц и/или потоки продуктов с высокой вязкостью, а также в случаях, когда требуется особенно деликатное обращение с продуктами и потоками.

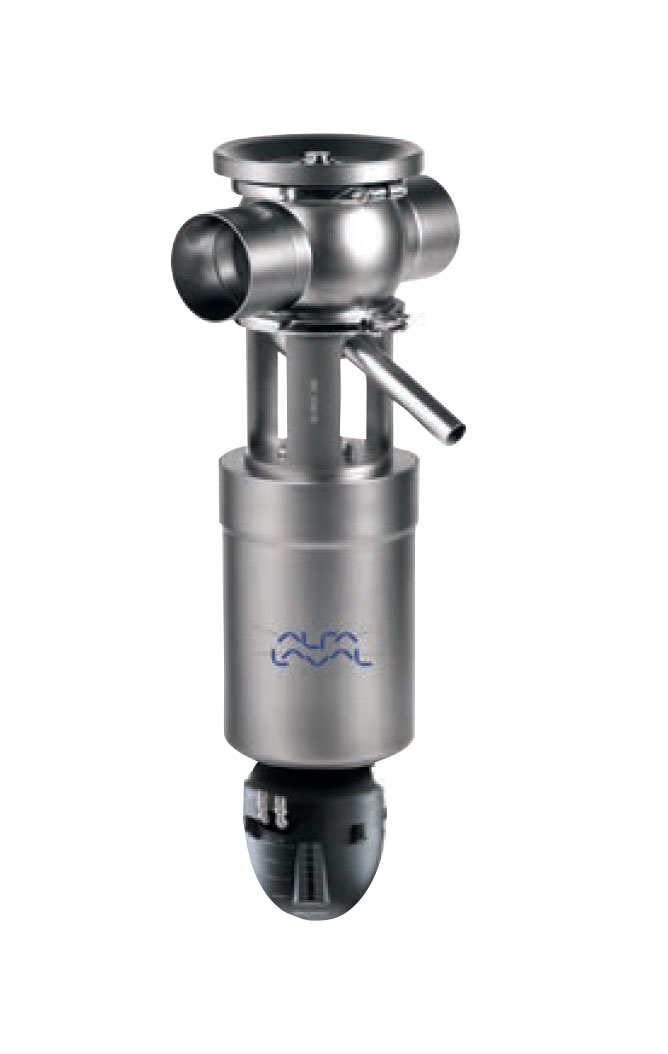

Клапан серии Unique SSV для резервуаров

Клапан может поставляться как с фланцем для крепления к резервуару, так и без него. Имеются две модификации — открывающийся внутрь резервуара (обратного действия) и открывающийся в направлении от резервуара (стандартная версия).

Клапан может поставляться как с фланцем для крепления к резервуару, так и без него. Имеются две модификации — открывающийся внутрь резервуара (обратного действия) и открывающийся в направлении от резервуара (стандартная версия).

Клапан может поставляться как с фланцем для крепления к резервуару, так и без него. Имеются две модификации — открывающийся внутрь резервуара (обратного действия) и открывающийся в направлении от резервуара (стандартная версия).

Клапан серии Unique SSV с большим ходом затвора

Особенно подходит для использования со средами или продуктами, содержащими крупные частицы и/или взвешенные частицы твердых веществ, а также с потоками жидкостей высокой вязкости. В этих случаях для обеспечения более плавного и эффективного управления потоком необходимо иметь проходные сечения большего размера.

Особенно подходит для использования со средами или продуктами, содержащими крупные частицы и/или взвешенные частицы твердых веществ, а также с потоками жидкостей высокой вязкости. В этих случаях для обеспечения более плавного и эффективного управления потоком необходимо иметь проходные сечения большего размера.

Тангенциальный клапан серии Unique SSV

Имеет соединительные патрубки, смещенные относительно центра корпуса, поэтому соединительные патрубки можно осушить и при горизонтальном расположении клапана.

Имеет соединительные патрубки, смещенные относительно центра корпуса, поэтому соединительные патрубки можно осушить и при горизонтальном расположении клапана.Особенно удобен для применения в отверстиях резервуаров, горизонтально расположенных сливных магистралях, а также в разнообразных установках, где пространственные ограничения затрудняют установку клапанов под другими углами.

Двухступенчатый клапан серии Unique SSV

Высоту подъема затвора можно регулировать в соответствии с требующимися конкретными объемами и расходами. Благодаря этой особенности такой клапан особенно удобен для осуществления дозирования, а также для двухступенчатого наполнения, когда особенно важно соблюдение точности объема. Также его можно использовать для одновременного слива из двух магистралей.

Высоту подъема затвора можно регулировать в соответствии с требующимися конкретными объемами и расходами. Благодаря этой особенности такой клапан особенно удобен для осуществления дозирования, а также для двухступенчатого наполнения, когда особенно важно соблюдение точности объема. Также его можно использовать для одновременного слива из двух магистралей.

Высоту подъема затвора можно регулировать в соответствии с требующимися конкретными объемами и расходами. Благодаря этой особенности такой клапан особенно удобен для осуществления дозирования, а также для двухступенчатого наполнения, когда особенно важно соблюдение точности объема. Также его можно использовать для одновременного слива из двух магистралей.

Клапан серии Unique SSV с ручным управлением

Маленькие, относительно простые клапаны с большим количеством дополнительных опций и функций, включая фиксацию положения для регулировки потока или дозирования.

Маленькие, относительно простые клапаны с большим количеством дополнительных опций и функций, включая фиксацию положения для регулировки потока или дозирования.

Асептические диафрагменные клапаны

Асептические мембранные клапаны нашли наиболее широкое применение в фармацевтической промышленности. Однако они также отлично подходят для использования и в других перерабатывающих отраслях, где особенно важно предотвратить малейший рост концентрации микроорганизмов.

Альфа Лаваль выпускает широкий модельный ряд таких клапанов, предназначенных для применения в асептических условиях — как в процессах стерильного производства, так и в процессах с исключительно высокими гигиеническими требованиями.

В асептических мембранных клапанах компании Альфа Лаваль (ADV) использована конструкция на основе сливной перегородки. Перегородка изготавливается из разнообразных жестких и гибких композитов, от тефлона (PTFE) с использованием тройного этиленпропиленового каучука (EPDM) или силикона в качестве материала опорной пластины до EPDM с кевларовым внутренним слоем — при необходимости обеспечения дополнительной механической прочности.

Асептические мембранные клапаны Альфа Лаваль имеют ручной или пневматический привод. Такие приводы комплектуются разнообразными устройствами управления и контроля, включая модули управления, индикаторы положения, регуляторы уплотнения и ограничители хода.

Премиальный мембранный клапан DV-P

Мембранный клапан Unique Premium UltraPure является новым продуктом нашей компании и отражает высокий уровень качества оборудования Альфа Лаваль. Он обеспечивает двойную производительность при том же типоразмере, что и стандартные диафрагменные клапаны, а гораздо более стабильные показатели изменения расхода в зависимости от степени открытости клапана делают его идеальным для применений в области дозирования и подмешивания. Оптимизированная конструкция и улучшенное крепление седла позволяют сократить время обслуживания более, чем в два раза, и сэкономить средства на предприятии заказчика.

Радиальный мембранный клапан RDV

Принцип действия RDV во многом подобен работе односедельного клапана, однако защищенное от контактов с внешней средой, покрытое диафрагмой седло позволяет применять его в системах с высокогигиеническими требованиями. Возможность компоновать корпуса клапанов RDV друг с другом превращают в его в очень гибкое решение для пищевых, косметических, биохимических и фармацевтических производств.

Регулирующие клапаны

Регулирующие клапаны обычно применяются для контроля и регулирования расхода и направления потока через определенную технологическую установку.

Клапаны серии CPM-2

Предназначены для поддержания постоянного давления на стороне входа или выхода клапана; выпускаются с затворами различных размеров и разными значениями коэффициента расхода Kv.

Клапаны этого типа оперативно реагируют на любые изменения давления продукта и изменяют положение затвора относительно существующего при постоянном давлении воздуха. Часто устанавливаются перед наполнительными и разливочными машинами и оборудованием аналогичного назначения.

Предназначены для поддержания постоянного давления на стороне входа или выхода клапана; выпускаются с затворами различных размеров и разными значениями коэффициента расхода Kv. Клапаны этого типа оперативно реагируют на любые изменения давления продукта и изменяют положение затвора относительно существующего при постоянном давлении воздуха. Часто устанавливаются перед наполнительными и разливочными машинами и оборудованием аналогичного назначения.

Обратный клапан LKC-2

Это клапан, открывающийся, если давление под затвором клапана превышает сумму давления над затвором клапана и усилия сжатия пружины. После выравнивания давлений клапан закрывается. Любое повышение давления над затвором прижимает его к седлу, предотвращая движение потока в обратном направлении.

Это клапан, открывающийся, если давление под затвором клапана превышает сумму давления над затвором клапана и усилия сжатия пружины. После выравнивания давлений клапан закрывается. Любое повышение давления над затвором прижимает его к седлу, предотвращая движение потока в обратном направлении.

Клапаны серии SPC-2

Представляют собой электропневматические регулирующие клапаны с IP-преобразователем, встроенным в механизм привода. Выпускаются с различными конструкциями затвора и значениями коэффициента расхода Kv, что позволяет варьировать пропускную способность. Клапаны этого типа широко используются для точного управления давлением, расходом, температурой или уровнем жидкости в резервуарах.

Регулирующие клапаны серии

RV-ST

Принцип работы

Клапан управляется дистанционно цифровым электро-пневматическимтехнологическим контроллером. Он имеет небольшое количество простыхдвижущихся деталей, что делает его очень надежным.

Серия Unique RV-ST является вторым поколением односедельныхклапанов AlfaLaval, предназначенных для удовлетворения самых высокихтехнологических требований к гигиене и безопасности. Построенная наплатформе с более чем миллионов клапанов, она идеально подходитдля систем с большим объемом санитарной переработки жидкостей, длякоторых требуется точное регулирование расхода и давления.

Пробоотборные клапаны

Клапан отбора проб Unique

Общая информация

Уникальный клапан отбора проб разработан специально для пищевой,фармацевтической и биотехнологической промышленностей. Клапаноснащен двойным седлом, что делает возможной стерилизацию всегоседла между отборами проб, устраняя тем самым риск перекрестногозагрязнения.

Технические характеристики

Диапазон температуры: .1°C — 130°C Макс. температура стерилизации,сухой пар (2 бар): … 121°C

Пар должен быть сухим, поскольку конденсат повреждает мембранноеуплотнение. Рекомендуется заменять мембранное уплотнение после 100 взятий проб.

Макс. рабочее давление: . . . . . . 600 kПа (0,6 бар)

Мин. рабочее давление: 0 kПа (0,0 бар)

Противосмесительные клапаны

Противосмесительные клапаны серии Unique

Конструкция противосмесительных клапанов серии Unique позволяет  пропускать одновременно два типа продуктов или жидкостей практически любого вида через один и тот же клапан, без какой бы то ни было опасности перемешивания.

  Один противосмесительный клапан Unique часто может выполнять работу двух или даже трех обычных односедельных клапанов, экономя пространство и обеспечивая непревзойденную гибкость системы.

При работе этих клапанов абсолютно исключены утечки продукта, что делает их идеальными для применения в условиях самых высоких гигиенических требований. Противосмесительные клапаны серии Unique легко монтируются, им требуется минимум технического обслуживания и ухода.

Противосмесительные клапаны Unique имеют модульную конструкцию, обеспечивающую им чрезвычайно высокую эксплуатационную гибкость. Поэтому клапаны Unique подбираются исходя из требуемого технологического процесса, и обеспечивают максимальное соответствие требованиям, без необходимости переплачивать за те функции, которые не будут использоваться.

Корпус клапана выполнен из нержавеющей стали методом выдавливания, что гарантирует высокое качество обработки внутренней поверхности и отсутствие сварных швов внутри корпуса клапана.

Серия противосмесительных клапанов Unique включает в себя следующие типы клапанов:

Unique Basic — для недорогих решений с возможностью безразборной мойки (CIP)

• Unique SeatClean — для стандартных установок
• Unique HighClean — для установок с высокими гигиеническими требованиями
• Unique UltraClean — для установок с чрезвычайно высокими требованиями к гигиене
• Unique PMO — соответствуют специальным требованиям по дренажу, в том числе требованиям по  производству пастеризованного молока (Pasteurized Milk Ordinance)
•  Выпускной клапан бака Unique TO — для размещения у выпускных отверстий резервуаров

Уникальная система спиральной очистки SpiralClean является частью этой модульной концепции.

Противосмесительный клапан Unique для резервуаров

Обладает всеми достоинствами противосмесительных клапанов серии Unique и предназначен для установки в вертикальном или горизонтальном положении в выпускных отверстиях резервуаров.

Обладает всеми достоинствами противосмесительных клапанов серии Unique и предназначен для установки в вертикальном или горизонтальном положении в выпускных отверстиях резервуаров.

Обладает всеми достоинствами противосмесительных клапанов серии Unique и предназначен для установки в вертикальном или горизонтальном положении в выпускных отверстиях резервуаров.

Противосмесительные клапаны серии SMP

Клапаны серии SMP — более простая альтернатива противосмесительным клапанам серии Unique. Они специально разработаны в качестве более экономичного решения и тем не менее обладают всеми достоинствами противосмесительных клапанов. Выпускаются в двух исполнениях — как отсечные, так и распределительные.

Конструктивно выполнены в виде двухседельных самодренирующихся клапанов без функции подъема седла. Они обеспечивают максимальную надежность при минимальном количестве движущихся частей, а установка сверху облегчает их демонтаж и техническое обслуживание.

Модель SMP-BC

В клапанах этой модели разделение жидкостей поддерживается за счет использования двух уплотнений, расположенных на одном и том же затворе, между которыми имеется камера протечки.

В клапанах этой модели разделение жидкостей поддерживается за счет использования двух уплотнений, расположенных на одном и том же затворе, между которыми имеется камера протечки.Часто используется для организации систем безразборной мойки СИП и для большей надежности оборудована функцией обнаружения протечки. В системах организации безразборной мойки СИП наличие функции подъема седла не является обязательным.

Модель SMP-BCA

Аналогична модели SMP-ВС, но оборудована диафрагмой из тефлона/резины для работы в асептических условиях и допускает высокотемпературную стерилизацию.

Аналогична модели SMP-ВС, но оборудована диафрагмой из тефлона/резины для работы в асептических условиях и допускает высокотемпературную стерилизацию.

Прочие клапаны

Шаровой клапан серии SBV в санитарном исполнении Модели серии SBV компании Альфа Лаваль предназначены для использования в качестве клапанов для производства пищевых продуктов; они поставляются либо с пневматическим приводом, либо с рукоятками для ручного управления. Модели серии SBV компании Альфа Лаваль предназначены для использования в качестве клапанов для производства пищевых продуктов; они поставляются либо с пневматическим приводом, либо с рукоятками для ручного управления.Идеально подходят для работы при высоких рабочих давлениях (до 16 бар) и температурах (до 150 °C), а также в тех случаях, когда требуется проведение механической очистки трубопроводов с использованием пига.

Шаровой клапан серии Tri-Clover



Идеально подходит для установок, в которых требуется снижения до минимума турбулентности потока и падения давления в магистрали. Идеально подходит для установок, в которых требуется снижения до минимума турбулентности потока и падения давления в магистрали. Для тех случаев, когда важно снизить до минимума возможность захвата продукта, предусмотрен вариант с герметизированным седлом. Клапан LKAP с пневмоприводом Простой запорный клапан с пневоприводом и дистанционным управлением, широко использующийся для управления небольшими расходами, а также для дозирования в пищевой и химической промышленностях. Простой запорный клапан с пневоприводом и дистанционным управлением, широко использующийся для управления небольшими расходами, а также для дозирования в пищевой и химической промышленностях.

  Воздушный предохранительный клапан

LKUV-2  Двухседельный автоматический воздушный предохранительный клапан со свободно движущимся пластиковым шариком, примыкающим к верхнему или нижнему седлу в зависимости от действующего давления. Предназначен для удаления воздуха из рабочей полости. Возможен монтаж в вертикальном положении сверху резервуара или звена трубопровода, а также перед входом во впускной патрубок насоса. Продувочный клапан LKBV Электромагнитный клапан для вытеснения жидкостей из ветвей трубопроводов и перемешивания содержимого емкостей посредством нагнетания воздуха. Электромагнитный клапан для вытеснения жидкостей из ветвей трубопроводов и перемешивания содержимого емкостей посредством нагнетания воздуха. Шиберные клапаны серии MH Самодренирующиеся клапаны, позволяющие изменять направление потока продукта. Внутренний шибер перекрывает отверстия клапана постепенно, снижая до минимума возможность возникновения гидравлического удара и нагрузку как на сам клапан, так и на пропускаемые жидкости. Имеются модификации с ручным управлением, а также с пневмоприводом одно- или двухстороннего действия. Такие приводы обычно применяются в системах, в которых очень важно обеспечить отсутствие гидравлических ударов Самодренирующиеся клапаны, позволяющие изменять направление потока продукта. Внутренний шибер перекрывает отверстия клапана постепенно, снижая до минимума возможность возникновения гидравлического удара и нагрузку как на сам клапан, так и на пропускаемые жидкости. Имеются модификации с ручным управлением, а также с пневмоприводом одно- или двухстороннего действия. Такие приводы обычно применяются в системах, в которых очень важно обеспечить отсутствие гидравлических ударов

Unique SSV для транспортировки продукта и CIP

Unique SSV для транспортировки продукта и CIP | Альфа Лаваль

• Документы
• Связанные услуги
• Смежные отрасли
• Как это работает
• Диапазон
• Сервисные видеоролики
• Сервисные видеоролики
• Наконечники

Уникальные односедельные клапаны (SSV) Альфа Лаваль — это прочные, надежные и универсальные пневматические односедельные клапаны, предназначенные для непрерывного производства в широком диапазоне областей применения, где важны гигиенические требования. Корпуса клапанов, заглушки и приводы этих пневматических регулирующих клапанов могут быть сконфигурированы для удовлетворения практически любых требований, что приводит к экономически эффективным решениям, отвечающим высоким стандартам гигиены и асептической совместимости.

Простота обслуживания и низкая стоимость владения

• Небольшое количество движущихся частей снижает потребность в обслуживании и стоимость запасов
• Превосходная очищаемость – гладкий внутренний корпус клапана (шероховатость поверхности Ra ≤ 0,8 мкм) устраняет щели
• Увеличенный срок службы уплотнения благодаря определенному сжатию уплотнения
• Статическое обнаружение утечек через уплотнение помогает обеспечить безопасность продукта
• Двойное манжетное уплотнение обеспечивает защиту от бактериального загрязнения

Проверенный и испытанный клапан безопасности: Серия Unique SSV построена на проверенной модульной платформе, используемой более чем в миллионе клапанов, находящихся в эксплуатации по всему миру.

Корпус клапана, спрессованный из цельного диска из нержавеющей стали, чрезвычайно прочен и долговечен, что обеспечивает безопасность производства. Повышенная производительность привода делает работу безопасной и эффективной.

Исключительная гигиеничность клапана

Ассортимент клапанов Unique SSV для пищевых продуктов разработан для обеспечения превосходной гигиены и простоты очистки. Благодаря шероховатости поверхности Ra ≤ 0,8 мкм гладкий корпус клапана без сварных швов исключает наличие щелей, в которых могут задерживаться бактерии. Конструкция заглушки поддерживает расширенные возможности безразборной мойки (CIP) и манжетное уплотнение двойного действия, сводящее к минимуму любой риск перекрестного загрязнения.

Эти односедельные клапаны соответствуют большинству гигиенических стандартов, требуемых в молочной промышленности, производстве продуктов питания и напитков, а также в производстве средств личной гигиены. Линейка односедельных клапанов Unique (SSV) сертифицирована EHEDG и имеет право нести символ 3-A. Ассортимент односедельных клапанов (SSV) Альфа Лаваль также обеспечивает полную прослеживаемость в соответствии с Регламентом ЕС по пищевым продуктам 19.35/2004.

Дополнительную информацию см. в документации.

Посмотрите нашу коллекцию анимаций для клапанов

Повышенный срок службы клапана

Для обеспечения высокого качества уплотнения эта серия односедельных клапанов имеет определенное сжатие уплотнительных колец с контактом металл-металл между плунжером и сиденье. Это значительно снижает износ и продлевает срок службы клапана. Стандартный односедельный клапан Unique (SSV) поставляется с частично ремонтопригодным приводом, на который распространяется пятилетняя гарантия.

Низкая совокупная стоимость владения

Благодаря простой и надежной конструкции серия Unique SSV обеспечивает длительный срок службы, снижение потерь продукта, повышение безопасности продукта и увеличение времени безотказной работы. Небольшое количество движущихся частей снижает потребность в обслуживании и затраты на хранение запасов. Более эффективные процедуры безразборной мойки с сокращением циклов очистки и, следовательно, сокращение использования чистящих жидкостей, воды и коммунальных услуг также способствуют низкой совокупной стоимости владения односедельным клапаном Unique (SSV).

.

Как это работает

Принцип работы

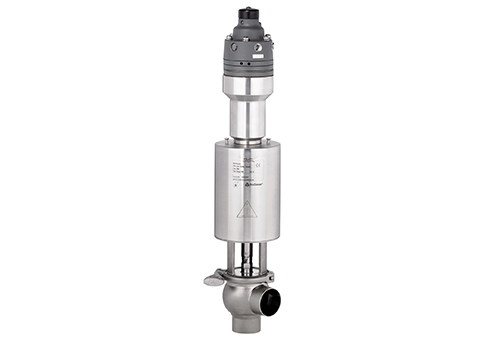

Односедельный клапан Unique Альфа Лаваль (SSV) представляет собой пневматический седельный клапан, которым можно управлять дистанционно. Клапан может быть сконфигурирован как запорный или переключающий клапан с различными приводами NO, NC или двухступенчатый для более плавной работы, чтобы избежать пиков давления и/или переполнения резервуара.

Ассортимент односедельных клапанов имеет несколько вариантов:

• Полностью ремонтопригодный привод
• Привод высокого давления
• Уплотнения, контактирующие с продуктом, из HNBR или FPM
• Уплотнение пробки TR2 из ПТФЭ для специального применения
• Датчики и устройства управления вентилями, в т. ч. ThinkTop, ThinkTop Basic и IndiTop
• Фитинги в соответствии с обязательным стандартом
• Отделка внешней поверхности 3-A светлая

.

Альфа Лаваль предлагает широкий ассортимент клапанов, предназначенных для гигиенических применений в различных отраслях промышленности, включая молочную, пищевую, производство напитков, товары для дома, средства личной гигиены, биотехнологии и фармацевтику:



• Альфа Лаваль LKAP
• Мини-клапан Альфа Лаваль SB
• Альфа Лаваль Unique SSV
• Альфа Лаваль Уникальный SSV Асептический
• Альфа Лаваль Unique SSV ATEX
• Альфа Лаваль Unique SSV DN125 и DN150
• Альфа Лаваль Уникальный SSV с длинным ходом

• Руководство Альфа Лаваль Unique SSV
• Альфа Лаваль Уникальный SSV обратного действия
• Альфа Лаваль Уникальный SSV Тангенциальный
• Уникальный выпускной патрубок резервуара SSV Альфа Лаваль
• Альфа Лаваль Уникальный Двухступенчатый
• Y-образный корпус Unique SSV Альфа Лаваль

Узнать больше

Чтобы ознакомиться с более широким ассортиментом клапанов, изучите различные клапаны Альфа Лаваль: шаровые краны
, поворотные затворы, регулирующие/обратные клапаны, мембранные клапаны, клапаны с двойным уплотнением, клапаны с двойным седлом, регулирующие клапаны, предохранительные клапаны, пробоотборные клапаны и запорные клапаны.

360° Видеоролики по обслуживанию и техобслуживанию

Противосмесительный клапан Unique

Уникальные противосмесительные клапаны обеспечивают одновременную подачу двух разных продуктов или жидкостей через один и тот же клапан без риска перекрестного загрязнения.

Читать далее

ThinkTop

ThinkTop круглосуточно и без выходных предоставляет информацию о рабочем состоянии клапана в режиме реального времени, помогая повысить производительность производства и обеспечить отслеживаемость.

Читать далее

ЛКХ

Центробежные насосы LKH, разработанные с учетом гигиенических требований молочной промышленности, производства напитков и средств личной гигиены, повышают производительность процесса, обеспечивая при этом высокую эффективность и бережное обращение с продуктом.

Читать далее

.

Десять лучших советов – Клапаны

Вот несколько советов и видео по обслуживанию, чтобы показать, как вы поддерживаете свои гигиенические клапаны в идеальном состоянии.

Учить больше

Фуд Логик

Гигиеническое оборудование Альфа Лаваль сочетает в себе высокую производительность и бережное обращение, что позволяет сохранять чувствительные ингредиенты и идти в ногу с тенденциями пищевой промышленности. Оборудование решает четыре ключевые проблемы; поставка пищевых продуктов потребителям по конкурентоспособным ценам, получение максимальной отдачи от сырья, сокращение отходов и выбросов, а также поставка безопасных и гигиеничных пищевых продуктов.

Читать далее

Каталог продукции

Каталог гигиенического оборудования Альфа Лаваль «Всегда под рукой» включает брошюры по продуктам, кривые производительности, ссылки на анимационные ролики, брошюры и прайс-листы для целей заказа.

Загрузите модели продуктов в нейтральном или собственном формате файлов САПР. Также можно загружать файлы 3D PDF.

 Просмотреть портал САПР

Посетите сайт анимации и загляните внутрь продукта, чтобы увидеть и понять, как он работает.



Просмотр анимации

.

Поболтай с нами, на базе LiveChat

Уникальный стандарт SSV — Альфа Лаваль — Каталоги в формате PDF | Техническая документация

Добавить в избранное

{{requestButtons}}

Выдержки из каталога

ky Просто Уникальный Одноместный Уникальный SSV Стандартная концепция Уникальный SSV отвечает самым высоким требованиям вашего процесса с точки зрения гигиены и безопасности. Он построен на хорошо зарекомендовавшей себя платформе с установленной базой из более чем одного миллиона клапанов. Принцип работы Клапан представляет собой пневматический седельный клапан гигиеничной модульной конструкции для широкого спектра применений, например, как запорный клапан с двумя (2) или тремя (3) портами или как переключающий клапан с тремя (3) на пять (5) портов. Клапан управляется дистанционно с помощью сжатого воздуха. Он имеет несколько простых подвижных частей, что обеспечивает очень надежную работу клапана и низкие затраты на техническое обслуживание. Стандартная конструкция Стандартный односедельный клапан Unique поставляется в конфигурации с одним или двумя корпусами. Для обеспечения высокой степени гибкости седло клапана между двумя корпусами в версии с переключением свободно. Клапан отличается оптимизированным сроком службы уплотнений благодаря определенной конструкции сжатия. Привод соединен с корпусом клапана с помощью хомута, а все компоненты собраны с помощью зажимных колец. . ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Температура Диапазон температур ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ . . . . . . . . . . . . . от -10°C до +140°C (EPDM) Давление Макс. давление продукта. . . . . . . . . . 1000 кПа (10 бар) Мин. давление продукта. . . . . . . . . . . Полный вакуум Давление воздуха. . . . . . . . . . . . . . . . . . от 500 до 700 кПа (от 5 до 7 бар) Материалы Стальные детали, контактирующие с продуктом: Прочие стальные детали . . . . . . . Отделка внешней поверхности. . . Отделка внутренней поверхности. . . . Уплотнения, контактирующие с продуктом: . . . Другие уплотнения. . . . . . . . . . Комбинации корпусов клапанов Функция привода – Пневматическое движение вниз, пружинный возврат. – Пневматическое движение вверх, пружинный возврат. – Пневматическое движение вверх и вниз (A/A). 1.4404 (316L) 1.4301 (304) Полуглянцевый (струйная обработка) Яркий (полированный), Ra < 0,8 мкм EPDM NBR

Опции A. Детали с наружной резьбой или зажимные вкладыши в соответствии с требуемым стандартом. B. Управление и индикация: IndiTop, ThinkTop или ThinkTop Basic. C. Уплотнения, контактирующие с продуктом, из HNBR или FPM. D. Уплотнения заглушки Заглушка из HNBR, FPM или TR2 (плавающая конструкция из ПТФЭ). E. Отделка внешней поверхности блестящая. Ниже приведены некоторые из доступных моделей клапанов, однако для полного доступа ко всем моделям и опциям используйте компьютеризированный инструмент Альфа Лаваль для выбора (CAS). – Примечание! Дополнительные сведения см. в инструкции ESE00202. Другие клапаны той же базовой конструкции Ассортимент клапанов Unique SSV включает несколько клапанов специального назначения. …

Диаграммы падения давления/производительности Δ Примечание! Для диаграмм применимо следующее: Среда: Вода (20°C) Измерение: В соответствии с VDI2173 Падение давления также может быть рассчитано в CAS. Падение давления также можно рассчитать по следующей формуле: Q = Kv x √∆p, где Q = расход в м3/ч. Kv = м3/ч при перепаде давления 1 бар (см. таблицу выше). ∆ p = Падение давления в барах на клапане. Как рассчитать падение давления для запорного клапана ISO 2,5″, если расход составляет 40 м3/ч, запорный клапан 2,5″, где Kv = 111 (см. таблицу выше). Q = Kv x √∆p 40 = 111 x √∆p 40 2 0,13 бар 111 (примерно….

Данные по давлению для односедельного клапана Unique стандарта A Таблица 1 — Запорные и переключающие клапаны Привод / корпус клапана Положение плунжера Таблица 2 — Запорные и переключающие клапаны Привод / корпус клапана Макс. давление в барах, при котором клапан может открыться Размер клапана DN50 DN 65 DN 80 DN 100 DN/OD DN/OD DN/OD DN/OD Максимум. давление в барах без утечки через седло клапана Размер клапана DN50 DN 65 DN 80 DN 100 DN/OD DN/OD DN/OD DN/OD Положение затвора Макс. давление в барах без утечки на седле клапана…

Альфа Лаваль оставляет за собой право изменять спецификации без предварительного уведомления. ALFA LAVAL — торговая марка, зарегистрированная и принадлежащая Alfa Laval ESE00172EN 1201 Corporate AB. © Альфа Лаваль Как связаться с Альфа Лаваль Контактная информация для всех стран постоянно обновляется на нашем веб-сайте. Пожалуйста, посетите сайт www.alfalaval.com для прямого доступа к информации.

Все каталоги и технические брошюры Альфа Лаваль

1. kyAlfa Laval LeviMag®

   11 страниц

2. Дробилки и депиттеры Альфа Лаваль

   3 страницы

3. Централизованная система отбора проб Альфа Лаваль

   2 страницы

4. PureSOx

   12 страниц

5. Наполнитель Alfa Laval Astepo TAF

   4 Страницы

6. yAlfa Laval TJ40G

   4 страницы

7. Альфа Лаваль TJ20G

   4 страницы

8. Датчик проводимости Альфа Лаваль

   2 страницы

9. Альфа Лаваль AS-H Coplastix®

   2 страницы

10. Альфа Лаваль Vortex Bulk Booster

    3 страницы

11. Системы отопления и охлаждения

    160 страниц

12. Паяный пластинчатый теплообменник

    2 страницы

13. Надежные технологические теплообменники Alfa Laval Olmi

    12 страниц

14. Arctigo HRCD

    2 страницы

15. Теплообменники

    16 страниц

16. Оборудование и услуги для нефтегазовой отрасли

    56 страниц

17. Под рукой, запасные части, январь 2016 г.

    2016 Страницы

18. Сервисный комплект Alfa Laval LKH Ultra Pure

    9 страниц

19. LKH UltraPure US 875275

    23 страницы

20. Tri-Clover LKB UltraPure

    7 страниц

21. BDB 104

    2 страницы

22. Обзор продукции

    2 страницы

23. Центробежный насос SolidC

    2 страницы

24. Термическое разделение черной воды BlueVap

    2 страницы

25. Viscoline — линейка трубчатых теплообменников

    2 страницы

26. LKB Автоматический или ручной дисковый затвор

    8 страниц

27. Регулирующий клапан постоянного давления CPM

    4 страницы

28. Pressosmart

    4 страницы

29. SolarTank

    2 страницы

30. Секции очистки и мойки для установок по экстракции оливкового масла

    4 страницы

31. Мультициклонная система промывки крахмала, тип PH

    2 страницы

32. Мультициклонная система промывки крахмала, тип RH — для очистки крахмальных шламов

    2 страницы

33. Дробилки и депиттеры

    4 страницы

34. Роторный насос OptiLobe

    4 страницы

35. Просто уникальные односедельные клапаны SSV

    6 страниц

36. Alfa Disc

    2 страницы

37. AC232DQ / ACh332DQ

    2 страницы

38. АС112 / АЧ212

    2 страницы

39. ISC II

    2 страницы

40. AlfaBlue BXM/BXD

    2 страницы

41. AlfaBlue BCM/BCD и BNM/BND

    2 страницы

42. Паяный пластинчатый теплообменник AC120EQ / ACh220EQ

    2 страницы

43. Пластинчатый теплообменник AC112 / ACh212

    2 страницы

44. PureBallast 3. 0

    6 страниц

45. Сельскохозяйственные охладители THOR-F, TYR-F, LFX

    12 страниц

46. Воздухоохладитель Alfa Laval Olmi

    2 страницы

47. Восстановленные сепараторы Альфа Лаваль

    2 страницы

48. Разделительная система Alcap

    4 страницы

49. Система контроля вязкости

    4 страницы

50. Регулятор температуры MTC 80

    2 страницы

51. Регулятор расхода для гигиенического применения. Клапаны и автоматика. Полная линейка

    30 страниц

52. Санитарно-технические фитинги и трубы – вся линейка

    6 страниц

53. Набор для повышения давления

    4 страницы

54. KAB – Фильтр для шлама

    2 Страницы

55. Cetetube — кожухотрубный теплообменник

    2 страницы

56. Cetecoil — Кожухотрубный теплообменник Нержавеющая сталь / углеродистая сталь

    4 страницы

57. AquaTank EM (7 бар)

    2 страницы

58. Аквамаркет

    4 страницы

59. AquaProtect T

    2 страницы

60. Система подогрева бассейна AquaPool

    2 страницы

61. Крышка бака

    1 стр.

62. Смотровое стекло Union согласно DIN 11851

    2 страницы

63. Смотровое стекло согласно DIN 2812

    2 страницы

64. Смотровое стекло бака LKS 105

    2 страницы

65. Встроенное смотровое стекло LKGG-1 и LKGL-1

    2 страницы

66. LKFL Встроенное смотровое стекло

    2 страницы

67. Системы взвешивания UltraPure

    4 страницы

68. Toftejorg Sanitary Rotacheck

    2 страницы

69. Потенциометрический преобразователь уровня

    3 страницы

70. Реле уровня

    3 страницы

71. Датчик проводимости

    4 страницы

72. Вращающийся струйный смеситель IM25

    3 страницы

73. Вращающийся струйный смеситель IM20

    3 страницы

74. Лист PD – Вращающийся струйный смеситель IM15

    3 страницы

75. Лист PD – Вращающийся струйный смеситель IM10

    3 страницы

76. В надежных руках — защита гигиенических применений

    34 страницы

77. Мы знаем резервуары наизнанку — полная линейка оборудования для резервуаров от Альфа Лаваль

    8 страниц

78. Блок регенератора ViscoLine

    4 страницы

79. Многотрубный блок ViscoLine

    4 страницы

80. ViscoLine MultiPass Unit

    4 страницы

81. Однотрубный блок ViscoLine (203,6 КБ)

    4 страницы

82. Динамический модуль ViscoLine

    4 страницы

83. Двойная трубка ViscoLine

    2 страницы

84. Установка ViscoLine CIP

    2 страницы

85. Висколиновый кольцевой блок

    4 страницы

86. Pharma-line

    2 страницы

87. Жидкостные ресиверы – жидкостные сепараторы

    12 страниц

88. Конденсаторы с водяным охлаждением

    24 страницы

89. EF — компактный высокоэффективный испаритель

    2 страницы

90. X20 Центрифуга на салазках для обезвоживания тяжелой сырой нефти

    4 страницы

91. X20 Для обезжиривания пластовой воды

    2 Страницы

92. X20 Для обезвоживания тяжелой сырой нефти

    4 страницы

93. Брошюра по применению X20

    12 страниц

94. S_and_P_Flex_range

    9 страниц

95. Центрифуга с пакетом дисков PX 95EX

    2 страницы

96. Дисковая центрифуга PX 95

    2 страницы

97. Центрифуга с пакетом дисков PX 80EX

    2 страницы

98. Центрифуга с пакетом дисков PX 80

    2 страницы

99. Центрифуга с пакетом дисков PX 70

    2 страницы

100. Центрифуга с пакетом дисков PX 65EX

     2 страницы

101. Центрифуга с пакетом дисков PX 65

     2 страницы

102. Центрифуга с пакетом дисков PX 55EX

     2 страницы

103. Центрифуга с пакетом дисков PX 55

     2 страницы

104. Центрифуга с пакетом дисков PX 110EX

     2 страницы

105. Центрифуга для стопки дисков PX 110

     2 страницы

106. Информационный проспект: PureVent — центробежный сепаратор масляного тумана для очистки картерных газов

     4 страницы

107. Очистка палубных водостоков на море

     2 страницы

108. Очищающие растворы OCM для минеральных масел

     4 страницы

109. MMB – центробежные сепараторы, удерживающие твердые частицы

     4 страницы

110. MIB 303 – Центробежный сепаратор с улавливанием твердых частиц

     4 страницы

111. Центрифуга с большим соплом для крахмала

     2 страницы

112. MBUX 420 — насадочный сепаратор для гигиенического сбора микроорганизмов под давлением

     2 страницы

113. MAB Центробежный сепаратор, удерживающий твердые частицы

     2 страницы

114. Модуль обработки некондиционной нефти FOX15

     2 страницы

115. Focus — блок очистки мазута

     4 страницы

116. Центрифуги для топлива и смазочных масел для нефтегазовой промышленности

     2 страницы

117. Сепаратор для экономичной очистки масла

     2 страницы

118. EcoStream — система очистки воды от нефтепродуктов

     4 страницы

119. Центрифуга для удаления твердых частиц

     2 страницы

120. Система разделения пилотной установки

     2 страницы

121. CLARA – CLARA 80 – Многоцелевой осветлитель для вина и других напитков

     4 страницы

122. CLARA – CLARA 500 – Центрифуга средней производительности для удаления твердых частиц для производства вина и напитков

     4 страницы

123. CLARA – CLARA 200 – Мобильный сепаратор для вина и напитков

     4 страницы

124. CLARA – CLARA 20 – Многоцелевой центрифужный модуль для пищевой и ферментационной промышленности

     2 страницы

125. Сепаратор BTPX – BTPX 710 – Система разделения пилотной установки

     2 Страницы

126. Сепаратор BTPX – BTPX 305 S – Система разделения пилотной установки

     4 страницы

127. Сепаратор BTPX – BTPX 205

     2 страницы

128. Серия BTAX — Система разделения для фармацевтических и биотехнических применений

     4 страницы

129. Серия BREW — большая эффективность повышает рентабельность

     2 страницы

130. Центробежный сепаратор, удерживающий твердые частицы, для переработки биодизеля

     2 страницы

131. Alfie500

     2 страницы

132. Alfapure2000

     2 страницы

133. AlfaPure Z7

     2 страницы

134. AlfaPure Z3

     2 страницы

135. AFPX617 — центрифуга для выброса твердых частиц высокой производительности

     2 страницы

136. AFPX610 — сепаратор белков животного и рыбного происхождения

     2 страницы

137. AFPX513 Центрифуга для удаления твердых частиц средней производительности для животноводческой и рыбоперерабатывающей промышленности

     2 страницы

138. AFPX 517 Высокопроизводительная центрифуга для удаления твердых частиц (93,81 КБ)

     2 страницы

139. Пластинчатый реактор Альфа Лаваль ART® 49

     2 страницы

140. Пластинчатый реактор Alfa Laval ART® 37

     2 страницы

141. Центробежный насос SolidC UltraPure

     4 страницы

142. Насосы для гигиенического применения – полная линейка

     16 страниц

143. AlfaCond

     2 страницы

144. Система восстановления пива Альфа Лаваль

     2 страницы

145. LabStak для мембранной фильтрации M39L-H

     3 страницы

146. LabStak для мембранной фильтрации M37-38

     3 страницы

147. LabStak® для мембранной фильтрации M20

     3 страницы

148. LabStak® для мембранной фильтрации M10

     2 страницы

149. Ваш полный источник фильтрации

     2 страницы

150. Серия NF

     4 страницы

151. Серия FSM

     3 страницы

152. Лабораторный блок Альфа Лаваль M10

     2 страницы

153. Мембранная фильтрация для санитарных целей – полная линия

     12 страниц

154. Пластинчатый теплообменник с широким зазором

     2 страницы

155. TS6FMC — цельностальной, предназначенный для работы с паром

     2 страницы

156. Пластинчатые теплообменники для охлаждения

     32 Страницы

157. Пластинчатый теплообменник BaseLine Gemini серии M

     3 страницы

158. Пластинчатый теплообменник серий M3, M6, M10, M15

     8 страниц

159. Пластинчатый теплообменник FrontLine Gemini

     4 страницы

160. Пластинчатый теплообменник FrontLine

     3 страницы

161. Пластинчатые теплообменники Alfa Laval DIABON®

     4 страницы

162. Лист PD — BaseLine — пластинчатый теплообменник

     2 страницы

163. Теплообменники для гигиенического применения – вся линейка

     12 страниц

164. Gemini PHE — защищенные от перекрестного загрязнения пластины с двойными стенками

     2 страницы

165. BaseLine PHE — лучший выбор для рабочих задач и коммунальных услуг

     2 страницы

166. BaseLine — пластинчатые теплообменники

     2 страницы

167. Генератор пресной воды AQUA с титановой пластиной

     4 Стр.

168. Постоянный поток сбережений — генератор пресной воды AQUA

     6 страниц

169. Модуль подготовки топлива

     4 страницы

170. Масляный фильтр серии T-160

     4 страницы

171. Масляный фильтр – с отводной камерой

     4 страницы

172. Масляный фильтр

     4 страницы

173. Eminator/комбинированный блок очистки (CCU)

     4 страницы

174. Масляный фильтр — модельный ряд F-152

     4 страницы

175. ALF – Фильтр Альфа Лаваль

     4 Страницы

176. Система сгущения осадка ALDRUM — реактор флокуляции

     2 страницы

177. Система сгущения осадка ALDRUM — барабанный сгуститель

     2 страницы

178. Кожухотрубные испарители Dryplus-E

     6 страниц

179. Кожухотрубные испарители Dryplus-3

     24 страницы

180. Системы электрического обогрева EHS-61, -62

     4 страницы

181. Нагреватели Alfa Laval Heatpac®

     4 страницы

182. Полный ассортимент тепловых пунктов

     4 страницы

183. ВХЭ Финишный нагреватель для дезодорации и физической рафинации жиров и масел

     2 страницы

184. Экономайзер VHE для дезодорации и физической очистки жиров и масел

     2 страницы

185. Для установок дезодорации и физической рафинации жиров и масел

     2 страницы

186. Для дезодорации и физической очистки жиров и масел

     2 страницы

187. Концепция дезодорации Alfa Laval SoftColumn

     2 страницы

188. Решения Альфа Лаваль для дезодорации жиров и масел

     6 страниц

189. Для установок дезодорации и физической рафинации жиров и масел

     2 страницы

190. Ш 40, 60

     4 страницы

191. WS 10, 20, 30

     4 страницы

192. Stnx – декантерная центрифуга

     4 страницы

193. SG2 700

     2 страницы

194. Высокопроизводительная декантерная центрифуга для производства DDGS

     4 Стр.

195. P2 — Высокопроизводительная декантерная центрифуга для обрабатывающей промышленности

     4 страницы

196. LYNX — Декантер для бурового раствора — LYNX 40

     2 страницы

197. LYNX — Декантер для бурового раствора — LYNX 35

     2 страницы

198. LYNX — декантер бурового раствора — LYNX 20

     2 страницы

199. Foodec 800

     4 страницы

200. Foodec 600

     2 страницы

201. Foodec 500

     4 страницы

202. Foodec 400

     4 страницы

203. Foodec 300

     2 страницы

204. Foodec 200

     2 страницы

205. Foodec 100

     2 страницы

206. Centriskim — непрерывный процесс сокращения скимминга DAF

     2 страницы

207. Centribone – Система непрерывного мокрого рендеринга

     2 страницы

208. Непрерывный процесс высокопроизводительной обработки сурими

     2 страницы

209. AlfaOliver 500

     2 страницы

210. ALDEC G2 — интеллектуальный декантер

     2 страницы

211. WideGap 350

     2 страницы

212. WideGap 200

     2 страницы

213. Пластинчатый теплообменник TS6

     2 страницы

214. TS20 — пластинчатый теплообменник

     2 страницы

215. TL6

     2 страницы

216. TL35 — Пластинчатый теплообменник

     2 страницы

217. TL3

     2 страницы

218. TL15

     2 страницы

219. TL10 — пластинчатый теплообменник

     2 страницы

220. T50 — Пластинчатый теплообменник

     2 Страницы

221. T5 — пластинчатый теплообменник

     2 страницы

222. T45 — Пластинчатый теплообменник

     2 страницы

223. T20 — пластинчатый теплообменник

     2 страницы

224. T2 — пластинчатый теплообменник

     2 страницы

225. MX25 — пластинчатый теплообменник

     2 страницы

226. M6

     2 страницы

227. M30 — Пластинчатый теплообменник

     2 страницы

228. M3

     2 страницы

229. М15

     2 страницы

230. M10

     2 страницы

231. Информационный проспект: Система AlfaVap

     2 страницы

232. AlfaNova 52 / AlfaNova HP 52

     2 страницы

233. AlfaNova 400 / AlfaNova HP 400

     4 страницы

234. AlfaNova 27 / AlfaNova HP 27

     2 страницы

235. AlfaNova 14

     2 страницы

236. Специализированные масляные радиаторы — паяные

     2 страницы

237. Компактная рамка DOC

     2 страницы

238. CBXP52

     2 страницы

239. CB77

     2 страницы

240. CB60 / CBH60

     2 страницы

241. CB52 / CBH52

     2 страницы

242. CB400

     2 страницы

243. CB300 / CBh400

     2 страницы

244. CB27 / CBh37

     2 страницы

245. CB200 / CBh300

     2 страницы

246. CB20

     2 страницы

247. CB18 / CBh28

     2 страницы

248. CB16 / CBh26

     2 страницы

249. CB14

     2 страницы

250. CB100 / CBh200

     2 страницы

251. AXP14 – Охладитель газа

     2 страницы

252. AXP10

     2 страницы

253. Паяные теплообменники

     16 страниц

254. Защитная теплоизоляция BHE

     2 страницы

255. Информационный проспект: PureBallast — система очистки балластных вод

     6 страниц

256. Spiral HE — общая брошюра

     16 страниц

257. AlfaRex – TM20

     2 страницы

258. Гигиенический конденсатор

     2 страницы

259. Compabloc — серия сварных теплообменников

     4 страницы

260. Брошюра – Компактное исполнение

     8 страниц

261. AlfaDisc — цельносварной теплообменник для холодильного оборудования

     4 страницы

262. AlfaDisc — цельносварной пластинчатый теплообменник

     2 страницы

263. Альфа Лаваль Packinox для изомеризации ксилола

     2 страницы

264. Альфа Лаваль Packinox для гидрогенизации пиролизного бензина

     2 страницы

265. Альфа Лаваль Packinox для дегидрирования парафина

     2 страницы

266. Альфа Лаваль Packinox для многопотокового обслуживания

     2 страницы

267. Альфа Лаваль Packinox для синтеза метанола

     2 страницы

268. Альфа Лаваль Packinox для гидроочистки

     4 страницы

269. Альфа Лаваль Packinox для каталитического риформинга

     2 страницы

270. ZT/ZTY и TR/TRY — специальные промышленные воздухоохладители

     2 страницы

271. PX — Коммерческий воздухоохладитель с низким силуэтом — стандартный ассортимент

     2 Страницы

272. PLV — Коммерческий мини-воздушный охладитель — ассортимент на складе

     2 страницы

273. FK(G) – Гравитационные катушки

     2 страницы

274. Верх — промышленный воздухоохладитель

     2 страницы

275. TYR-D — промышленный воздухоохладитель с двойным выпуском

     2 страницы

276. THOR-D — Промышленный воздухоохладитель с двойной подачей

     2 страницы

277. HRC-D — Охладитель для созревания бананов — Система подушки безопасности / боковой шторки

     2 страницы

278. POLAR Cat Duo (G) — воздухоохладители с двойным нагнетанием — коммерческая линия

     2 страницы

279. FMP(G) — Промышленные воздухоохладители с двойным выпуском

     2 страницы

280. AMK(G) – Промышленные воздухоохладители с двойным выпуском FeZn

     2 страницы

281. Потолочный агрегат Big Top ITR-ITB — потолочные воздухоохладители

     2 страницы

282. Ceiling BFG-BFB — потолочный охладитель

     2 страницы

283. TYR-A — промышленный воздухоохладитель

     2 страницы

284. ZLA – Промышленный воздухоохладитель FeZn

     2 страницы

285. THOR — промышленный воздухоохладитель

     2 страницы

286. THOR-A – Промышленный воздухоохладитель

     2 страницы

287. HRC — Охладитель для созревания бананов — Система брезента

     2 страницы

288. AHB(G) – Промышленные воздухоохладители FeZn

     2 страницы

289. AlfaCubic — промышленный воздухоохладитель

     2 страницы

290. Airmax II Nh4 – Промышленная линия воздухоохладителя для аммиачного хладагента

     2 страницы

291. Airmax II HP — промышленная линия воздухоохладителей для высокого давления (PS = 50 бар)

     2 страницы

292. Airmax II DX — воздухоохладитель

     2 страницы

293. Центробежный воздухоохладитель ISC

     2 страницы

294. TYR-F — охладитель для хранения сельскохозяйственной продукции

     2 страницы

295. TYR — промышленный воздухоохладитель

     2 страницы

296. THOR-F — охладитель для хранения сельскохозяйственной продукции

     2 страницы

297. THOR — промышленный воздухоохладитель

     2 страницы

298. LFX — охладитель для хранения сельскохозяйственной продукции

     2 страницы

299. LEX — коммерческий воздухоохладитель (складской ассортимент)

     2 страницы

300. TYR-T — промышленный шоковый охладитель

     2 страницы

301. THOR-T — промышленный шоковый охладитель

     2 страницы

302. FBLGE – Радиаторы с воздушным охлаждением по индивидуальному заказу

     2 страницы

303. AlfaBlue — Power Dry Cooler

     2 страницы

304. AlfaBlue Reverse BRC, BRM, BRD и BRD6

     4 страницы

305. Solar Max G — Сухие градирни

     2 страницы

306. Solar Junior G — Сухие градирни — коммерческий ассортимент

     2 страницы

307. AlfaBlast

     2 страницы

308. Solar G — Сухие градирни

     2 страницы

309. Alfa V 800, 910 и 1000 мм — Сухой охладитель VDD / VDD6

     2 страницы

310. Solar Max — конденсаторы с воздушным охлаждением

     2 страницы

311. Solar Junior — конденсаторы с воздушным охлаждением — коммерческий ассортимент

     2 страницы

312. Солнечные батареи — конденсаторы с воздушным охлаждением

     2 страницы

313. AlfaBlue – BDM-BDD-BDD6 – Сухие охладители

     4 страницы

314. AlfaBlue — BCM BCD — конденсаторы с воздушным охлаждением

     4 страницы

315. Alfa V — конденсатор с воздушным охлаждением

     2 страницы

316. SOLAR ZA / ZZ — конденсаторы аммиака с воздушным охлаждением

     2 страницы

317. AlfaBlue Ammonia — конденсаторы с воздушным охлаждением — BNM, BND

     4 страницы

Сравнить

Удалить все

Сравнить до 10 продуктов

Каталог запчастей Альфа Лаваль | Просмотрите список

10-1164-04-С	Зажим Tri-Clover® Alfa Laval диаметром 1/2 дюйма, 0,080 для микрометрического клапана	Сантехнические клапаны и аксессуары. ..	Санитарные запасные части клапана	Авл	Запрос предложений
10-252-316	Направляющая штока Tri-Clover® SS Альфа Лаваль для продувки воздухом	Сантехнические клапаны и аксессуары…	Санитарные запасные части клапана	Авл	Запрос предложений
10С-1-38А-С	Контргайка Tri-Clover® Альфа Лаваль для пробковых клапанов D10 и D11 1″ 1,5″ 2,5″ 3	Сантехнические клапаны и аксессуары…	Санитарные запасные части клапана	Авл	Запрос предложений
114Д-24Б-316	Фиксатор рабочего колеса Tri-Clover® Альфа Лаваль из нержавеющей стали для насоса C114	Фитинги	Санитарно-технические фитинги и аксессуары. ..	Авл	Запрос предложений
114Э-80-1А	Углеродное вращающееся уплотнение Alfa Laval Tri-Clover® для насоса C114	Фитинги	Санитарно-технические фитинги и аксессуары…	Авл	Запрос предложений
12-493	Индикатор красного колпачка для санитарного клапана Tri-Clover 761 Альфа Лаваль	Сантехнические клапаны и аксессуары…	Санитарные запасные части клапана	Авл	Запрос предложений
13МХХС-0,75-С	1/2″ – 3/4″ Санитарный хомут Alfa Laval®Polished из нержавеющей стали 304 для тяжелых условий эксплуатации	Фитинги	Санитарно-технические фитинги и аксессуары.. .	Авл	Запрос предложений
13МХХС-3-С	3-дюймовый санитарный хомут Alfa Laval® из полированной нержавеющей стали 304 для тяжелых условий эксплуатации	Фитинги	Санитарно-технические фитинги и аксессуары…	Авл	Запрос предложений
14МПХР-0,5-316Л-ПЛ	1/2″ Tri-Clamp x Hose Barb из нержавеющей стали 316L Санитарный переходник Alfa Laval	Фитинги	Санитарно-технические фитинги и аксессуары…	Авл	Запрос предложений
14МПХР-1-316Л-7	1 дюйм Tri-Clamp x Hose Barb из нержавеющей стали 316L Санитарный переходник Alfa Laval	Фитинги	Санитарно-технические фитинги и аксессуары. ..	Авл	Запрос предложений
14МПХРСЛ-1-316Л-7	Сверхдлинный санитарный переходник Альфа Лаваль из нержавеющей стали 316L, 1 дюйм, Tri-Clamp x Hose Barb	Фитинги	Санитарно-технические фитинги и аксессуары…	Авл	Запрос предложений
14МПХРСЛ-2-316Л-7	Сверхдлинный санитарный переходник Альфа Лаваль из нержавеющей стали 316L, 2 дюйма, Tri-Clamp x Hose Barb	Фитинги	Санитарно-технические фитинги и аксессуары…	Авл	Запрос предложений
14МПВ-1,5-304-7	1-1/2″ x 1-3/4″ L Нержавеющая сталь 304 Alfa Laval® Heavy Duty Tank Weld Sanitary Ferrul. ..	Фитинги	Санитарно-технические фитинги и аксессуары…	Авл	Запрос предложений
14МПВ-3-304-7	Санитарная муфта Alfa Laval® из нержавеющей стали 304 размером 3 дюйма x 1,81 дюйма для тяжелых условий эксплуатации	Фитинги	Санитарно-технические фитинги и аксессуары…	Авл	Запрос предложений
14МПВ-4-304-7	4″ x 2-1/8″ L, нержавеющая сталь 304 Alfa Laval®, приварная санитарная муфта для тяжелых условий эксплуатации резервуара	Фитинги	Санитарно-технические фитинги и аксессуары…	Авл	Запрос предложений
14MPW05P	1/2″ Tri-Clamp x сварка встык Schedule 10 Нержавеющая сталь 316L Альфа Лаваль Санитарн. ..	Фитинги	Санитарно-технические фитинги и аксессуары…	Авл	Запрос предложений
14MPW05P5	1/2″ Tri-Clamp x Сварка встык Schedule 5 Нержавеющая сталь 316L Санитарный адаптер Альфа Лаваль…	Фитинги	Санитарно-технические фитинги и аксессуары…	Авл	Запрос предложений
14MPW10P	1-дюймовый зажим Tri-Clamp x для сварки встык, сортамент 10, нержавеющая сталь 316L, санитарный переходник Альфа Лаваль	Фитинги	Санитарно-технические фитинги и аксессуары…	Авл	Запрос предложений
14MPW20P40	2-дюймовый зажим Tri-Clamp x для сварки встык, сортамент 40, нержавеющая сталь 316L, санитарный переходник Альфа Лаваль	Фитинги	Санитарно-технические фитинги и аксессуары. ..	Авл	Запрос предложений
14MPW25P	2-1/2″ Tri-Clamp x сварка встык Schedule 10 Нержавеющая сталь 316L Альфа Лаваль Санитарн…	Фитинги	Санитарно-технические фитинги и аксессуары…	Авл	Запрос предложений
14MPW30P	3-дюймовый зажим Tri-Clamp x для сварки встык, сортамент 10, нержавеющая сталь 316L, санитарный переходник Альфа Лаваль	Фитинги	Санитарно-технические фитинги и аксессуары…	Авл	Запрос предложений
14MPW60P	6-дюймовый зажим Tri-Clamp x для сварки встык, сортамент 10, нержавеющая сталь 316L, санитарный переходник Альфа Лаваль	Фитинги	Санитарно-технические фитинги и аксессуары. ..	Авл	Запрос предложений
14MPW75P	3/4″ Tri-Clamp x Сварка встык Schedule 10 Нержавеющая сталь 316L Санитарный адаптер Alfa Laval…	Фитинги	Санитарно-технические фитинги и аксессуары…	Авл	Запрос предложений
14ВЛМП-1,5-304-7	1-1/2″ x 3″ L, нержавеющая сталь 304, Alfa Laval®, приварная санитарная муфта для легких резервуаров	Фитинги	Санитарно-технические фитинги и аксессуары…	Авл	Запрос предложений
14ВЛМП-2-304-7	Санитарная втулка Alfa Laval® из нержавеющей стали 304 размером 2 дюйма x 3 дюйма для тяжелых условий эксплуатации	Фитинги	Санитарно-технические фитинги и аксессуары. ..	Авл	Запрос предложений
14ВЛМП-3-304-7	3 x 4 дюйма, нержавеющая сталь 304, Alfa Laval®, приварная санитарная муфта для легких резервуаров	Фитинги	Санитарно-технические фитинги и аксессуары…	Авл	Запрос предложений
14ВЛМП-4-304-7	4 x 4 дюйма L 304 Нержавеющая сталь Alfa Laval® для легких резервуаров Приварная санитарная муфта	Фитинги	Санитарно-технические фитинги и аксессуары…	Авл	Запрос предложений
14ВМО-6-304-1	6″ x 1-1/2″ L, нержавеющая сталь 304, средняя сварная санитарная муфта Alfa Laval®	Фитинги	Санитарно-технические фитинги и аксессуары. ..	Авл	Запрос предложений
14ВМПС-0,5-316Л-7	1/2″ x 1/2″ L, нержавеющая сталь 316L, короткая приварная санитарная втулка Alfa Laval®	Фитинги	Санитарно-технические фитинги и аксессуары…	Авл	Запрос предложений
14ВМПС-0,75-316Л-7	3/4″ x 1/2″ L Нержавеющая сталь 316L Короткая приварная санитарная муфта Alfa Laval®	Фитинги	Санитарно-технические фитинги и аксессуары…	Авл	Запрос предложений
14ВМПС-1-304-7	Короткая приварная санитарная муфта Alfa Laval® из нержавеющей стали 304, 1 дюйм x 1/2 дюйма	Фитинги	Санитарно-технические фитинги и аксессуары. ..	Авл	Запрос предложений
14ВМПС-2-304-7	2″ x 1/2″ L, короткая приварная санитарная муфта Alfa Laval® из нержавеющей стали 304	Фитинги	Санитарно-технические фитинги и аксессуары…	Авл	Запрос предложений
16АМП-0,75-316Л-7	1/2″ – 3/4″ 316L Tri-Clamp Alfa Laval® Санитарная крышка из полированной нержавеющей стали	Фитинги	Санитарно-технические фитинги и аксессуары…	Авл	Запрос предложений
16АМП-0,75-316Л-ПЛ	1/2″ – 3/4″ 316L Tri-Clamp Alfa Laval® Санитарная крышка из полированной нержавеющей стали	Фитинги	Санитарно-технические фитинги и аксессуары. ..	Авл	Запрос предложений
16АМП-1,5-304-7	1″ – 1-1/2″ 304 Tri-Clamp Alfa Laval® Санитарная заглушка из полированной нержавеющей стали	Фитинги	Санитарно-технические фитинги и аксессуары…	Авл	Запрос предложений
16АМП-2-304-7	2-дюймовая санитарная заглушка Tri-Clamp Alfa Laval® 304 из полированной нержавеющей стали	Фитинги	Санитарно-технические фитинги и аксессуары…	Авл	Запрос предложений
16АМП-2,5-304-7	2-1/2″ 304 Tri-Clamp Alfa Laval® Санитарная заглушка из полированной нержавеющей стали	Фитинги	Санитарно-технические фитинги и аксессуары. ..	Авл	Запрос предложений
16АМП-3-304-7	3-дюймовая санитарная заглушка Tri-Clamp Alfa Laval® 304 из полированной нержавеющей стали	Фитинги	Санитарно-технические фитинги и аксессуары…	Авл	Запрос предложений
16АМП-4-304-7	4-дюймовая санитарная заглушка Tri-Clamp Alfa Laval® 304 из полированной нержавеющей стали	Фитинги	Санитарно-технические фитинги и аксессуары…	Авл	Запрос предложений
17-155Б	Мембрана Alfa Laval Tri-Clover® для вакуумного прерывателя A49-42	Сантехнические клапаны и аксессуары…	Санитарные мембраны	Авл	Запрос предложений
17-97	Треугольное блочное уплотнение Альфа Лаваль Tri-Clover® для моделей 361 и 241	Сантехнические клапаны и аксессуары. ..	Санитарные запасные части клапана	Авл	Запрос предложений
17-98	Треугольное блочное уплотнение Альфа Лаваль Tri-Clover® для моделей 761, 741, 361 и 241	Сантехнические клапаны и аксессуары…	Санитарные запасные части клапана	Авл	Запрос предложений
19-842-316-Э	Шток Alfa Laval Tri-Clover® для обратного клапана с воздушной продувкой EPDM 174	Сантехнические клапаны и аксессуары…	Санитарные запасные части клапана	Авл	Запрос предложений
19ВБ-0,75-С	3/4″ M-NPT x сварка встык из нержавеющей стали 304 Альфа Лаваль Tri-Clover® санитарный переходник	Фитинги	Санитарно-технические фитинги и аксессуары. ..	Авл	Запрос предложений
19ВБ-1-С	1 дюйм M-NPT x сварка встык из нержавеющей стали 304 Альфа Лаваль Tri-Clover® санитарный переходник	Фитинги	Санитарно-технические фитинги и аксессуары…	Авл	Запрос предложений
19ВБ-2-С	2″ M-NPT x сварка встык из нержавеющей стали 304 Альфа Лаваль Tri-Clover® санитарный переходник	Фитинги	Санитарно-технические фитинги и аксессуары…	Авл	Запрос предложений
19ВБ-2,5-С	2-1/2″ M-NPT x сварка встык из нержавеющей стали 304 Альфа Лаваль Tri-Clover® санитарный переходник	Фитинги	Санитарно-технические фитинги и аксессуары. ..	Авл	Запрос предложений
19ВБ-3-С	3″ M-NPT x сварка встык из нержавеющей стали 304 Альфа Лаваль Tri-Clover® санитарный переходник	Фитинги	Санитарно-технические фитинги и аксессуары…	Авл	Запрос предложений
20-514-1,5	Седло Alfa Laval Tri-Clover® Teflon® 1-1/2 дюйма	Сантехнические клапаны и аксессуары…	Санитарные запасные части клапана	Авл	Запрос предложений
20-514С-2	2-дюймовый шток Alfa Laval Tri-Clover® Teflon® с седлом	Сантехнические клапаны и аксессуары…	Санитарные запасные части клапана	Авл	Запрос предложений
20-514С-2,5	Седло Alfa Laval Tri-Clover® Teflon® 2-1/2 дюйма	Сантехнические клапаны и аксессуары. ..	Санитарные запасные части клапана	Авл	Запрос предложений
20-514С-3	3-дюймовый шток Alfa Laval Tri-Clover® Teflon® с седлом	Сантехнические клапаны и аксессуары…	Санитарные запасные части клапана	Авл	Запрос предложений
20-514С-4	4-дюймовый шток Alfa Laval Tri-Clover® Teflon® с седлом	Сантехнические клапаны и аксессуары…	Санитарные запасные части клапана	Авл	Запрос предложений
216Д-11-1-С	Запасная задняя пластина штифта рабочего колеса для насоса Alfa Laval Tri-Clover® C216	Фитинги	Санитарно-технические фитинги и аксессуары. ..	Авл	Запрос предложений
216Э-80-1А	Углеродное вращающееся уплотнение Alfa Laval Tri-Clover® для насоса C216	Фитинги	Санитарно-технические фитинги и аксессуары…	Авл	Запрос предложений
21МП-0,75-316Л-ПЛ	3/4″ Tri-Clamp x M-NPT Нержавеющая сталь 316L Санитарный переходник Alfa Laval Tri-Clover®	Фитинги	Санитарно-технические фитинги и аксессуары…	Авл	Запрос предложений
21МП-0,75Х0,5316ЛПЛ	3/4″ Tri-Clamp x 1/2″ M-NPT Нержавеющая сталь 316L Альфа Лаваль Tri-Clover® Санитарн…	Фитинги	Санитарно-технические фитинги и аксессуары. ..	Авл	Запрос предложений
21МП-1-304-7	1-дюймовый зажим Tri-Clamp x M-NPT из нержавеющей стали 304 Альфа Лаваль Tri-Clover® санитарный переходник	Фитинги	Санитарно-технические фитинги и аксессуары…	Авл	Запрос предложений
21МП-2-304-7	2-дюймовый зажим Tri-Clamp x M-NPT из нержавеющей стали 304 Альфа Лаваль Tri-Clover® санитарный переходник	Фитинги	Санитарно-технические фитинги и аксессуары…	Авл	Запрос предложений
21МП-3-304-7	3-дюймовый зажим Tri-Clamp x M-NPT из нержавеющей стали 304 Альфа Лаваль Tri-Clover® санитарный переходник	Фитинги	Санитарно-технические фитинги и аксессуары. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Рубрики Вентиляц Вентиляция Воздуховод Воздуховоды Кондиционер Кондиционеры Нормы Разное Решетк Решетки Система вентиляции Советы Советы по выбору Схема Схемы Фанкойла Чиллер Автор: ООО Приоритет-Пермь 2019 © Все права защищены. Карта сайта ООО Приоритет-ПермьОфициальный сайт Советы по выбору Кондиционеры Вентиляция Воздуховоды Схемы
