РД 34.03.350-98 «Перечень помещений и зданий энергетических объектов РАО \ЕЭС России\ с указанием категорий по взрывопожарной и пожарной опасности»
МИНИСТЕРСТВО ТОПЛИВА И ЭНЕРГЕТИКИ РОССИЙСКОЙ ФЕДЕРАЦИИ
РОССИЙСКОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ
«ЕЭС РОССИИ»
Согласовано Начальник Департамента Генеральной инспекции по эксплуатации электростанций и сетей |
Согласовано Генеральный директор ОАО «Институт Теплоэлектропроект» |
В.К. Паули «……»…………. |
С.Г. Трушин |
Согласовано Начальник Главгосэнергонадзор России |
Утверждаю Заместитель Председателя Правления РАО «ЕЭС России» |
Б.П. Варнавский «……»……………………. 1998 г. |
О.В. Бритвин «……».……………….. 1998 г. |
ПЕРЕЧЕНЬ
ПОМЕЩЕНИЙ И ЗДАНИЙ ЭНЕРГЕТИЧЕСКИХ ОБЪЕКТОВ
РАО «ЕЭС РОССИИ» С УКАЗАНИЕМ КАТЕГОРИЙ ПО
ВЗРЫВОПОЖАРНОЙ И ПОЖАРНОЙ ОПАСНОСТИ
РД 34. 03.350-98
Перечень разработан ОАО «Институт Теплоэлектропроект» при участии ОАО «Институт Энергосетьпроект», АО «Институт Гидропроект», НПП «Энергоперспектива», АО РОСЭП (Сельэнергопроект) на основании норм государственной противопожарной службы МВД России «Определение категорий помещений и зданий по взрывопожарной и пожарной опасности» (НПБ 105-95).
Ответственные исполнители (главные специалисты):
ОАО «Институт Теплоэлектропроект» Шпажников С.Б.
ОАО «Институт Энергосетьпроект» Панкрушин Е.В.
АО «Институт Гидропроект» Егоров В.А.
НПП «Энергоперспектива» Котов Г.А.
АО РОСЭП (Сельэнергопроект) Харчев В.В.
С
введением в действие «Перечня помещений и зданий энергетических объектов РАО
«ЕЭС России» с указанием категорий по взрывопожарной и пожарной опасности»
утрачивает силу «Перечень зданий и помещений энергетических объектов Минэнерго
СССР с указанием категорий по взрывопожарной и пожарной опасности», №
8002-ТМ-т1.

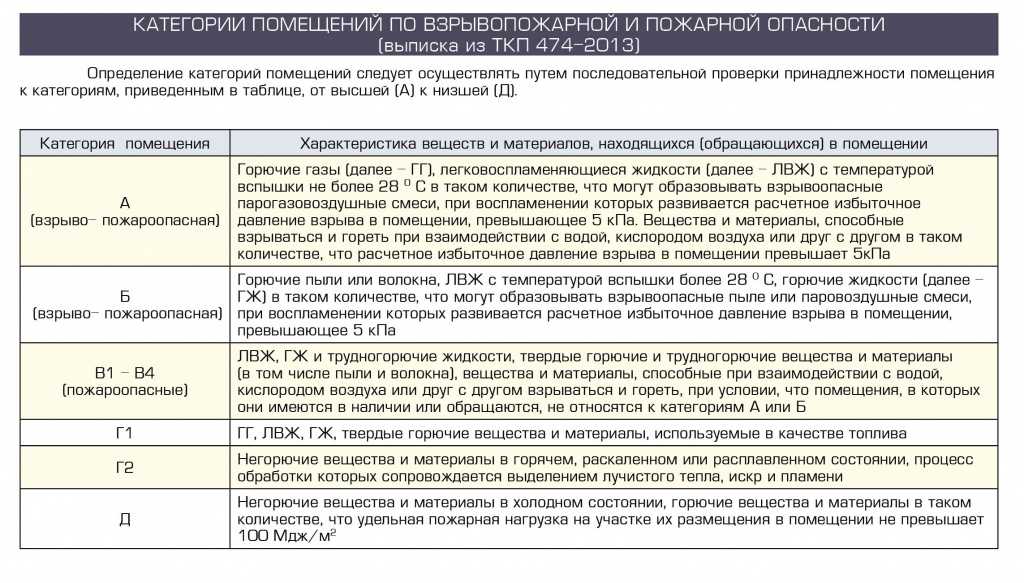

При определении категории помещений по взрывопожарной и пожарной опасности следует учитывать индексы (1, 5, 6), нумерация которых соответствует примечаниям, указанным в конце перечня.
Дата введения в действие 1 апреля 1998 года.
Перечень
помещений и зданий энергетических объектов РАО «ЕЭС России» с указанием
категорий по взрывопожарной и пожарной опасности
№№ п/п |
Наименование помещений |
Условия производства, характеристика веществ и материалов в помещении |
Категория помещения |
Примечания |
1. |
Тепловая электростанция |
|
|
|
1.1. |
Машинное отделение с технологическим подвалом |
|
|
|
1.1.1. |
с паровыми турбинами |
Паропроводы, арматура и оборудование с температурой нагрева поверхности 400 °С и выше |
Г |
|
1. |
с газовыми турбинами |
Горючие газы и жидкости сжигаются в качестве топлива |
Г |
|
1.1.2. |
Котельное отделение, пиковая, пускорезервная и отопительная котельная |
Горючие газы, жидкости и твердые вещества сжигаются в качестве топлива |
Г |
|
1.1.3. |
Бункерно-деаэраторное отделение |
Открыто со стороны
котельного отделения. |
Г |
Предусмотрена гидроуборка отделения |
1.1.4. |
Бункерная галерея |
Транспортировка сгораемых материалов (угля, торфа, сланцев) |
В2 |
|
1.1.5. |
Газоочистные, золоулавливающие устройства и помещения дымососов |
Дымовые газы и зола, выше 100 °С |
Г |
|
2. |
Гидравлическая электростанция, включая подземную |
|
|
|
2.1. |
Машинный зал с монтажной площадкой, генераторное и турбинное помещения, шахты генератора и турбины вертикальных гидроагрегатов, помещения капсул горизонтальных гидроагрегатов |
Гидроагрегаты, вода с температурой до 30 °С; трубопроводы с температурой до 50 °С |
Д |
|
2. |
Помещения для механизмов управления затворами с электромеханическими и гидравлическими приводами |
Гидроподъемники. Негорючие материалы. Источники перегрева и зажигания масла в технологии отсутствуют |
Д |
|
3. |

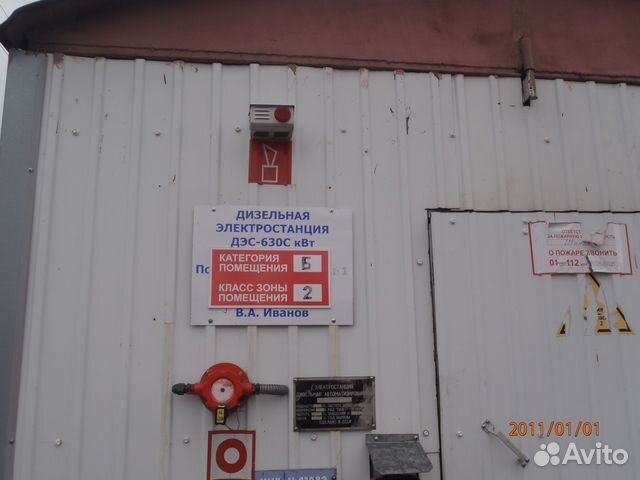

Дизельная электростанция |
|
|
|
3.1. |
Помещение баковой дизельного топлива без аварийной вентиляции |
Хранение дизельного топлива с температурой вспышки выше 28 °С |
Б |
|
То же, обеспеченное аварийной вентиляцией |
-²- |
В11 |
|
|
3. |
Машинный зал с технологическим подвалом |
Сжигание жидкостей (газов) в качестве топлива |
Г |
|
4. |

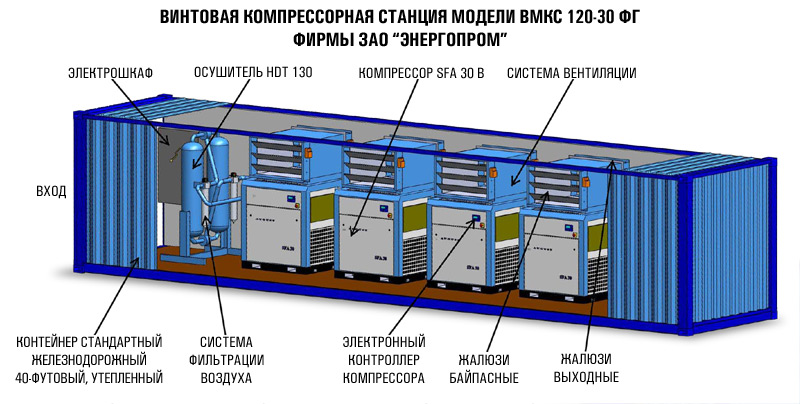

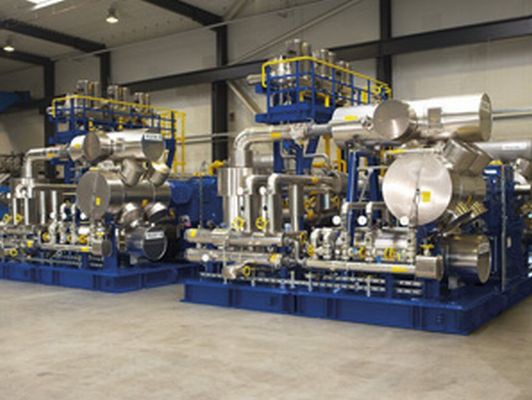

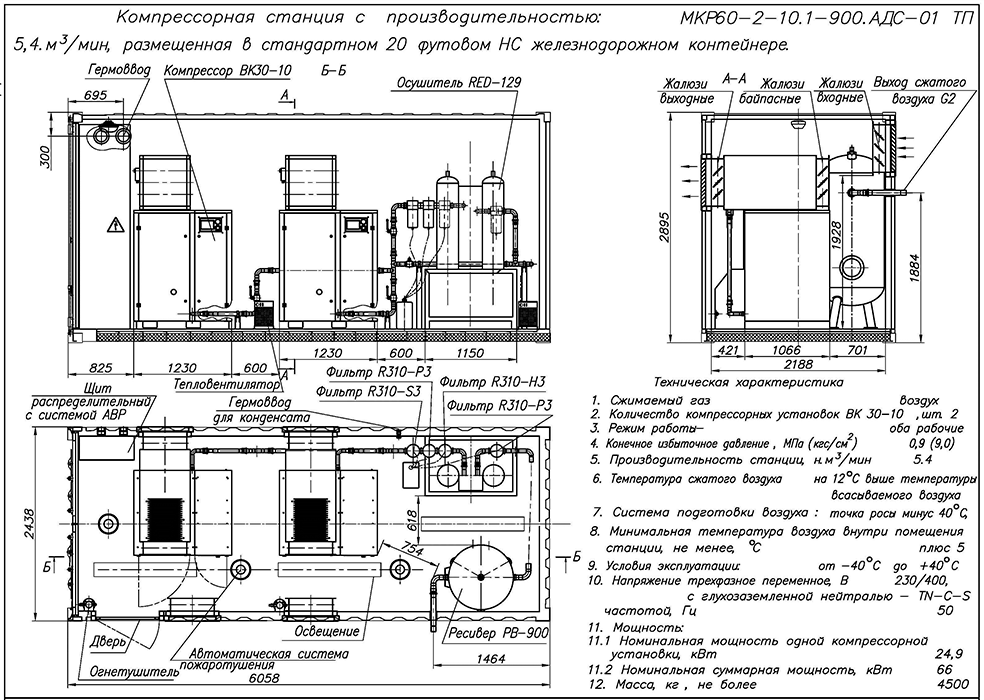

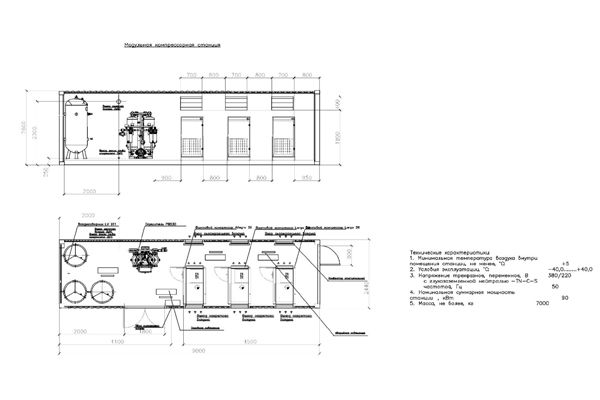

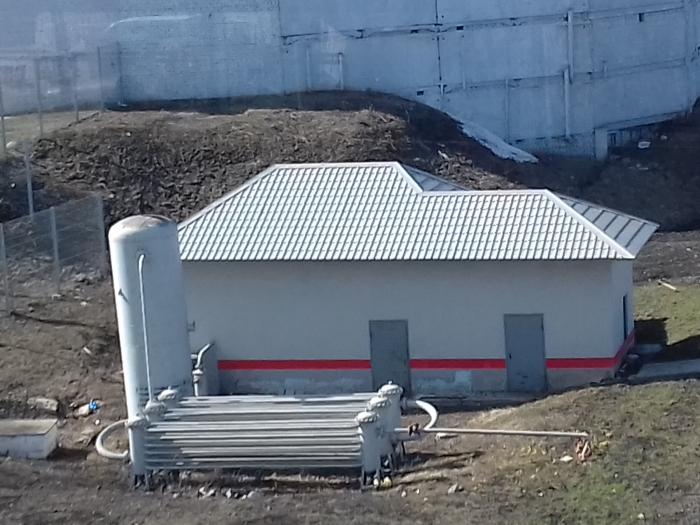

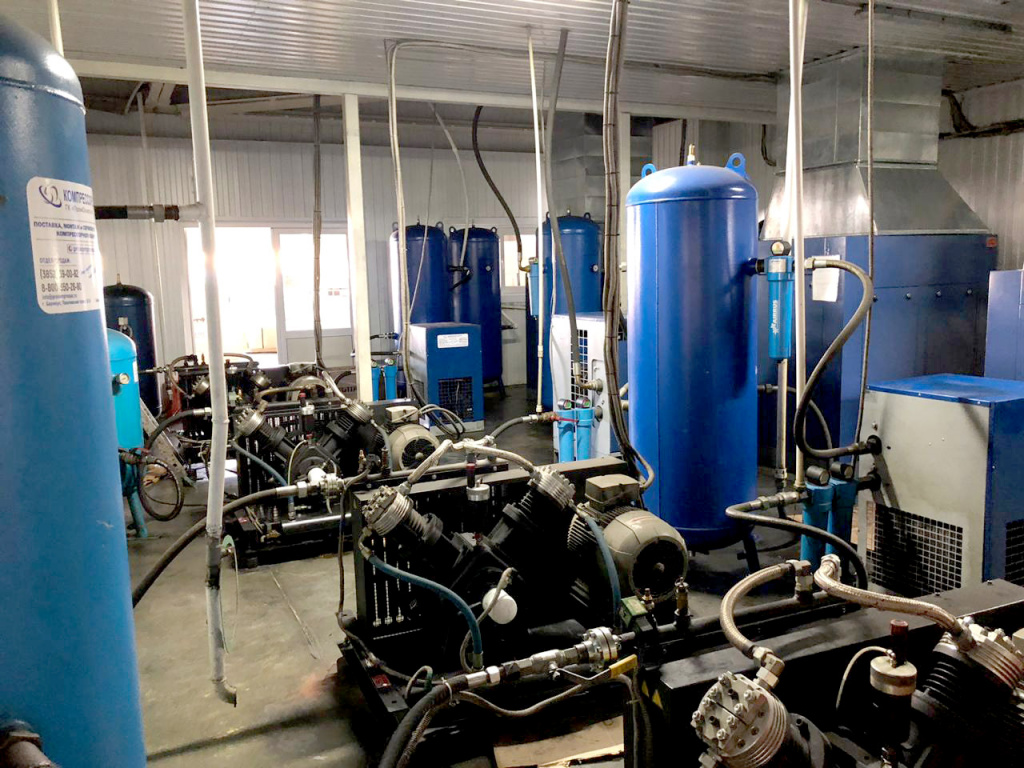

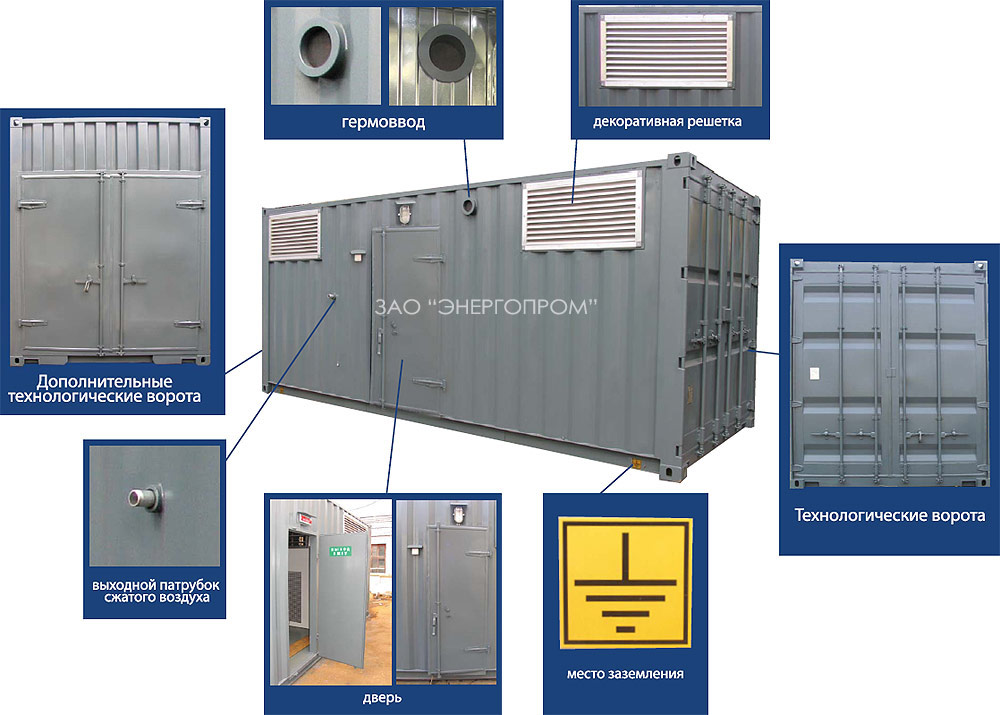

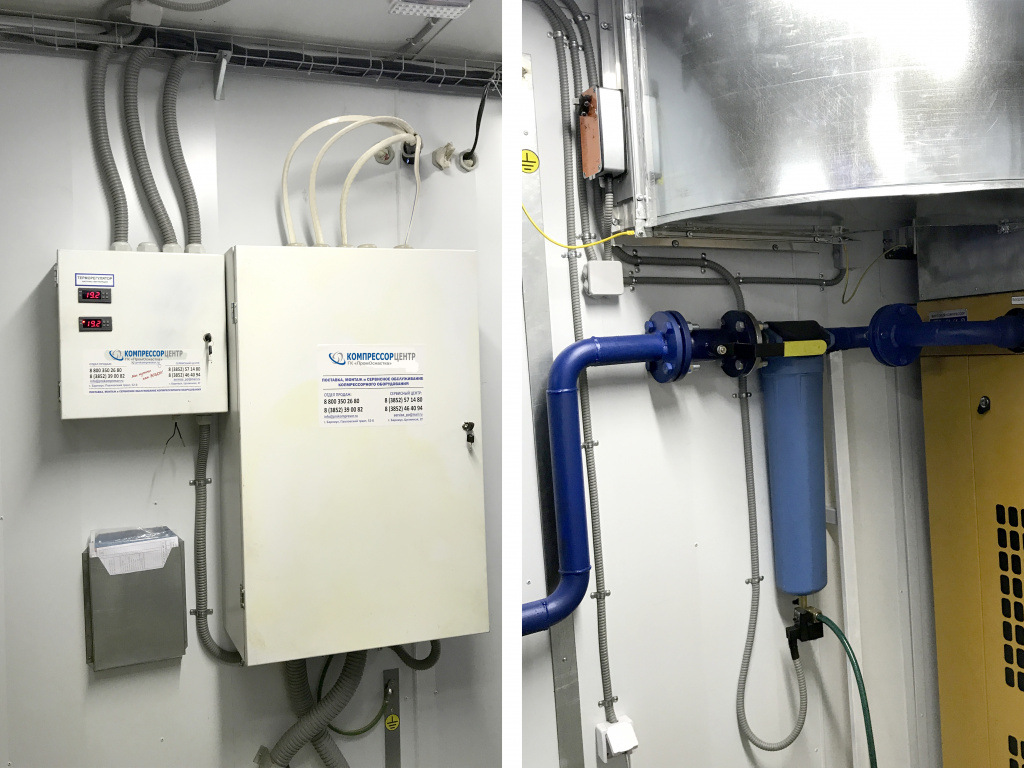

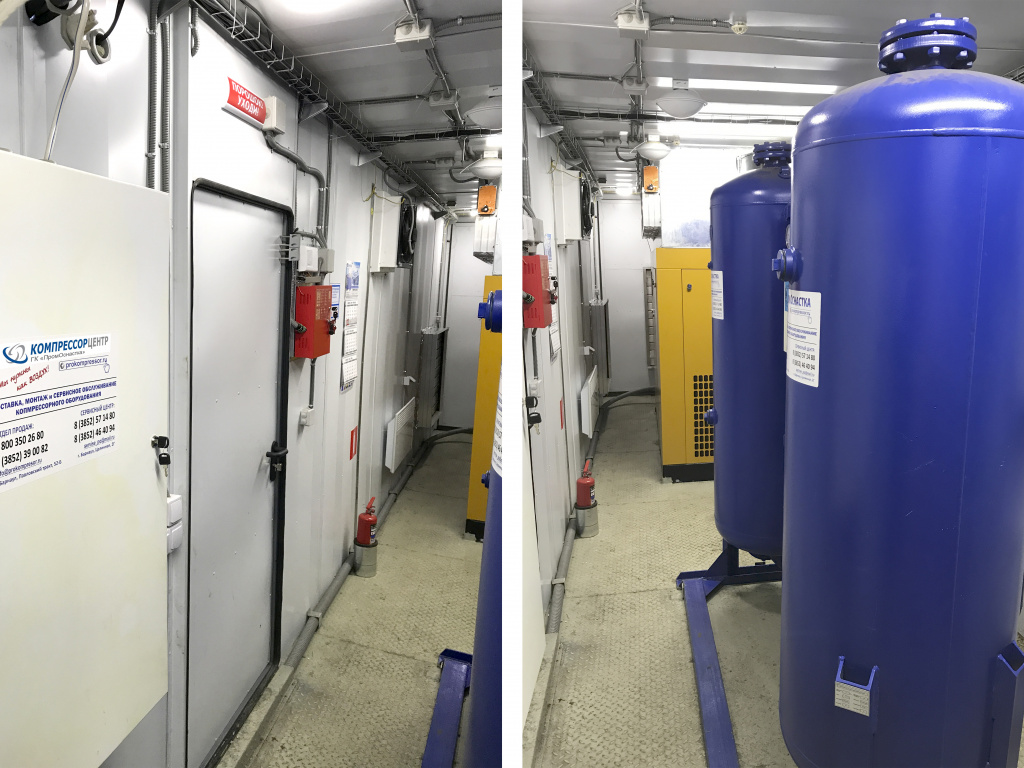

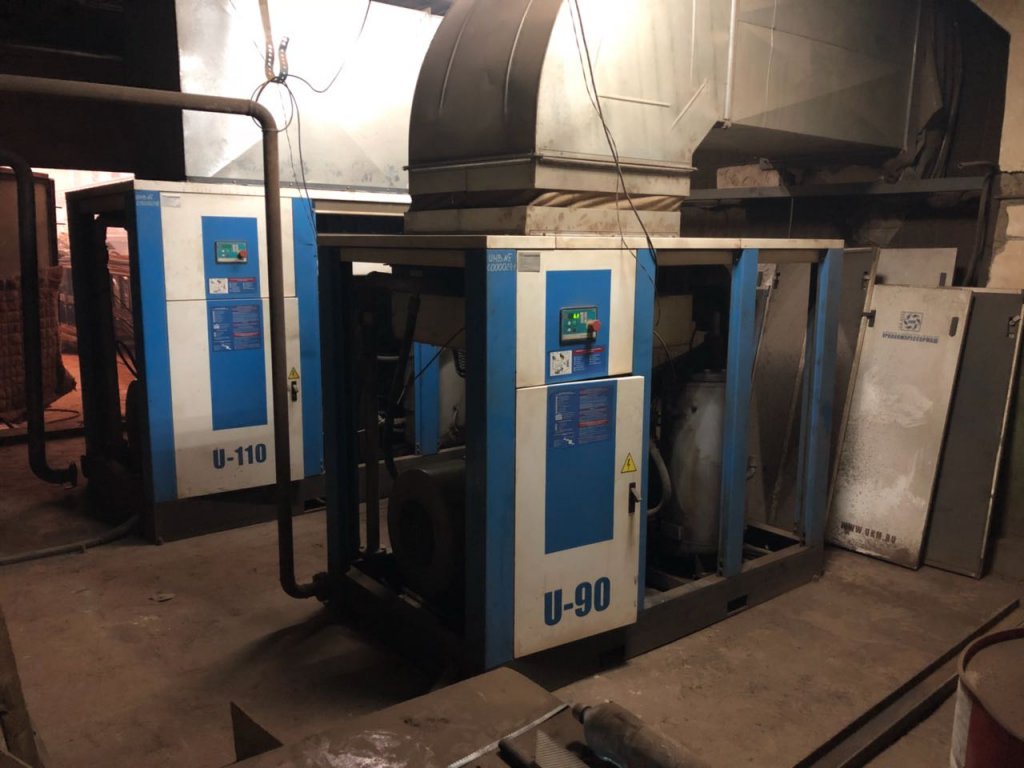

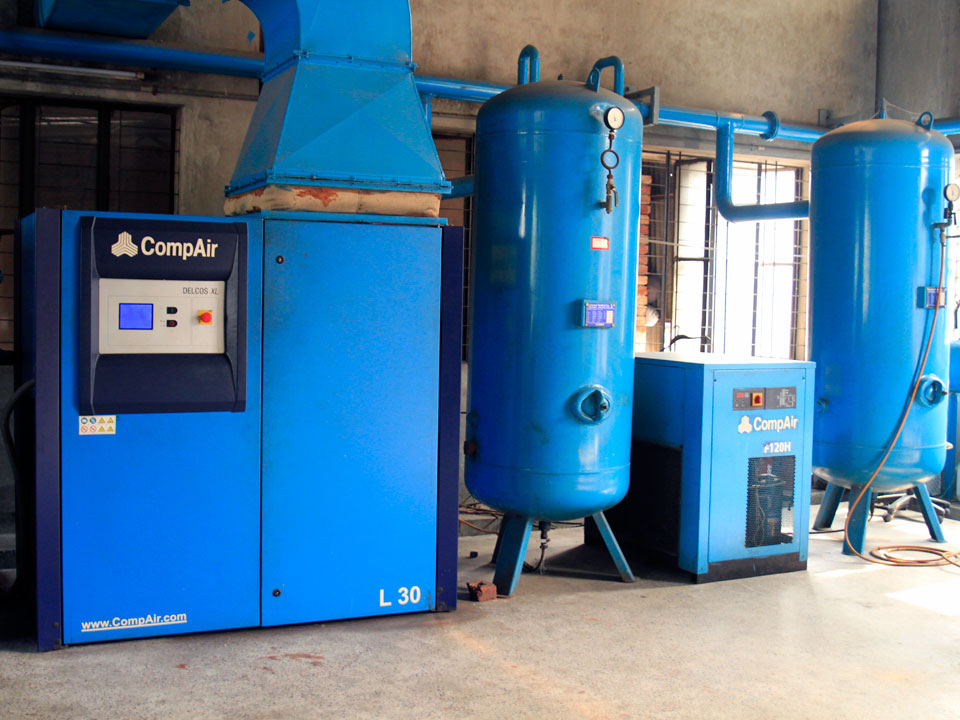

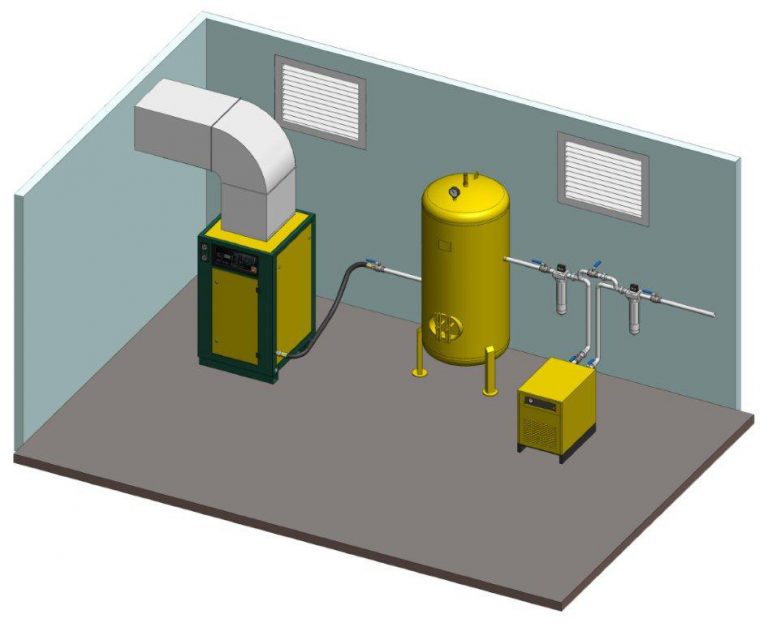

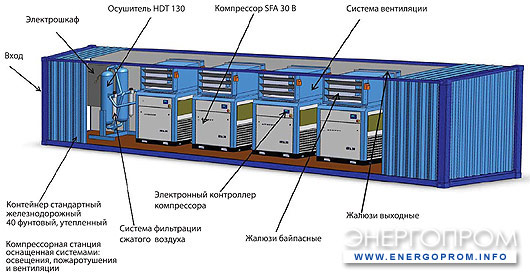

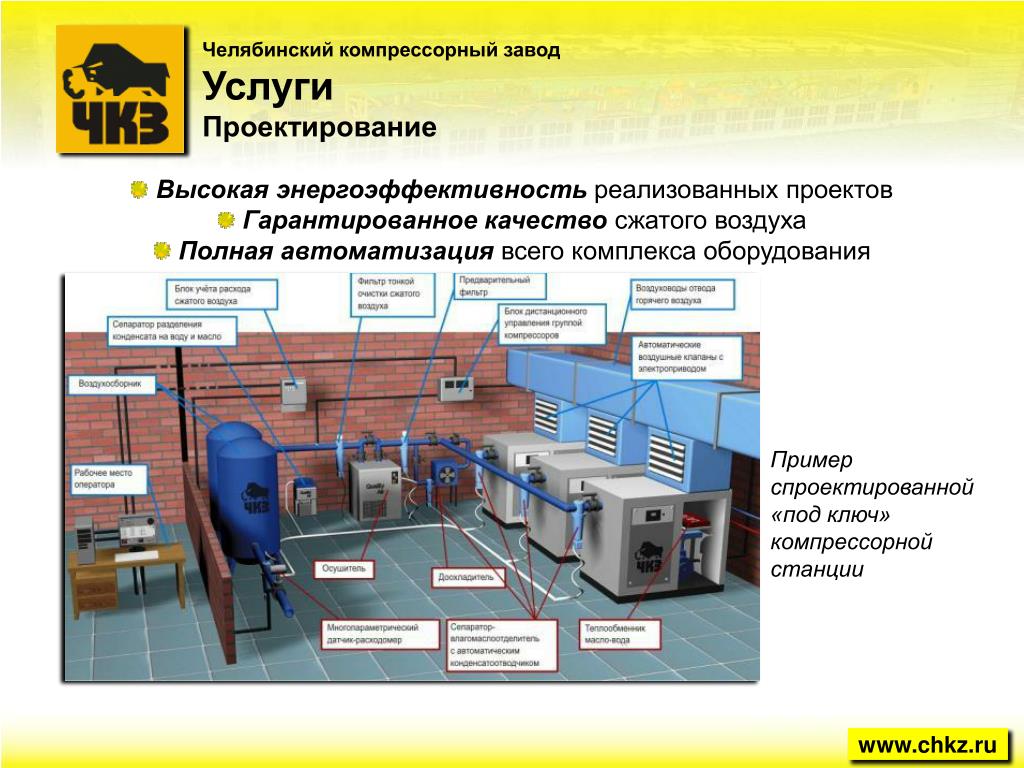

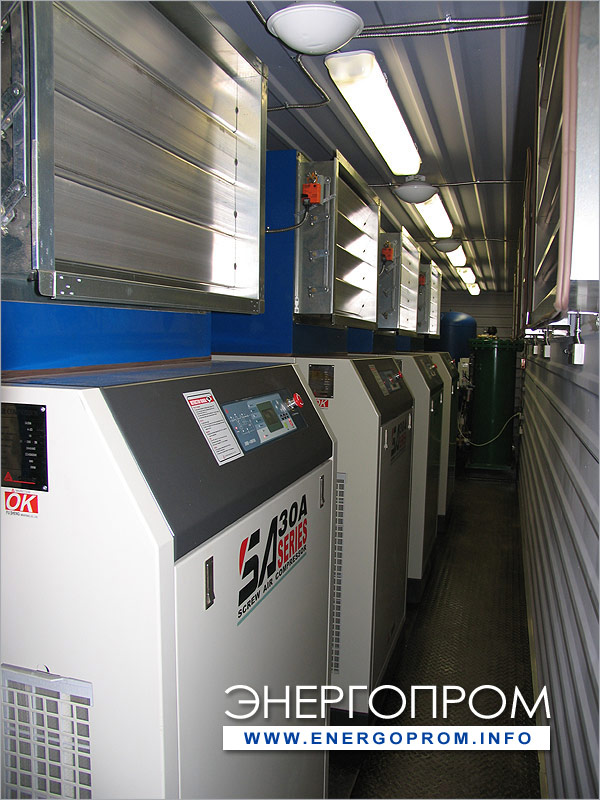

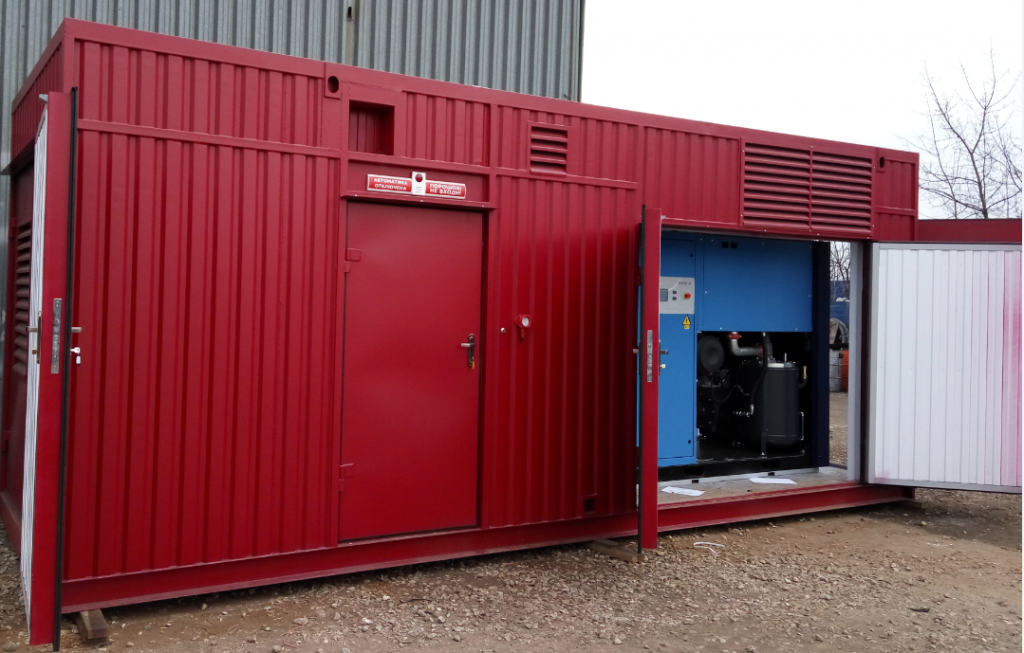

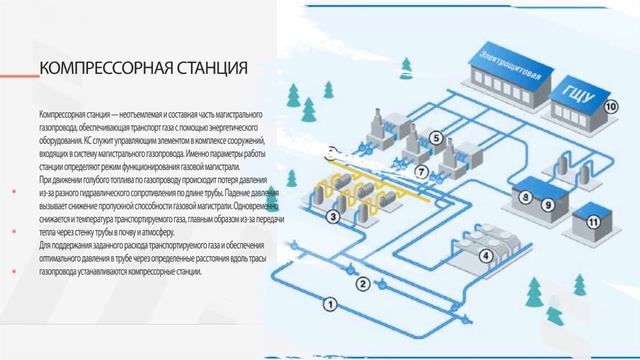

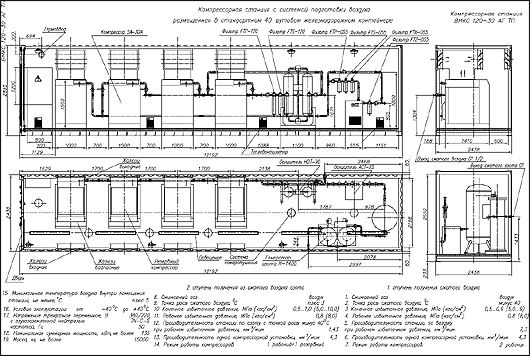

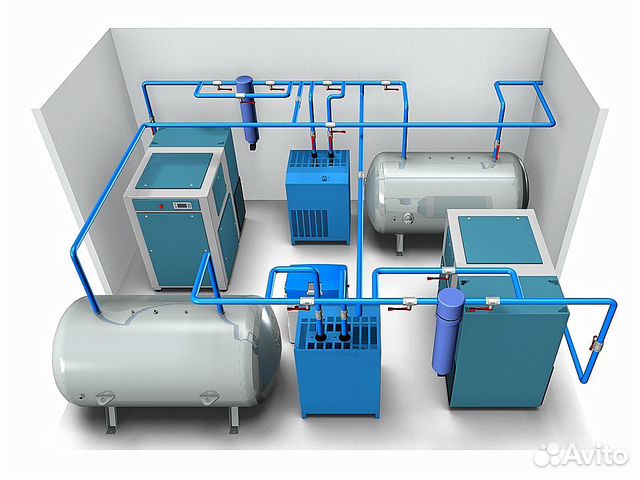

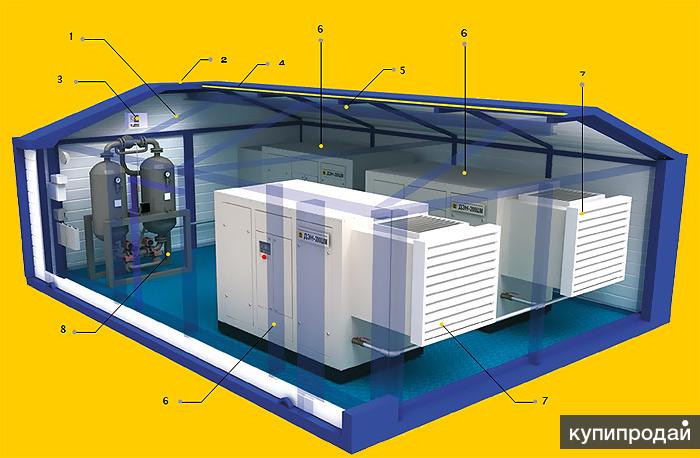

Компрессорная станция для воздуха и других негорючих газов |
Оборудование для получения сжатого воздуха |
Д |
|
5. |

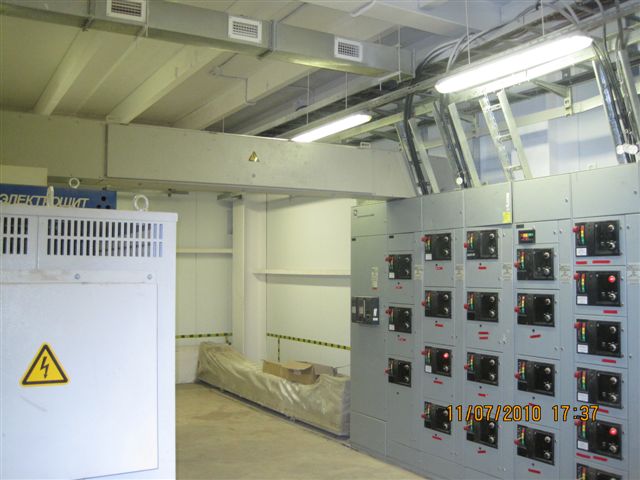

Помещения щитов, пунктов управления
(ЦЩУ, ГЩУ, БЩУ, МЩУ, ГРЩУ, ЦПУ, АПУ, ППУ, ОПУ и т. |
Щиты НКУ релейной защиты и автоматики управления и регулирования. Трудногорючие материалы. |
В4 |
|
6. |
Помещения систем возбуждения, частотного регулирования, преобразователей частоты пуска обратимых агрегатов в насосный режим |
Шкафы, панели со статическими элементами преобразовательной техники. Трудногорючие материалы |
В4 |
|
7. |
Кабельные сооружения (туннели, шахты, этажи, галереи) |
Наличие горючих материалов, включая кабели, нераспространяющие горение (НГ) |
В15 |
|
8. |
Помещение стационарных батарей из негерметичных свинцово- кислотных аккумуляторов с устройством общеобменной вентиляции |
Выделение водорода при работе зарядных устройств |
А6 |
Оборудование и аппаратура должны быть во взрывозащищенном исполнении |
9. |
То же, оборудованное стационарной аварийной вентиляцией |
-²- |
Д1 |
|
10. |
Помещение кислотной по обслуживанию аккумуляторов |
Наличие негорючих веществ |
Д |
|
11. |
Помещение стационарных герметичных батарей из свинцово-кислотных аккумуляторов, снабженных ЭПУ (электропитающие устройства), гарантирующие ограничение величины напряжения заряда |
Без выделения водорода |
Д |
С устройством общеобменной вентиляции |
12. |
Помещение электролизерной установки |
Возможно выделение водорода |
А |
|
13. |
Помещение и фундамент под синхронные компенсаторы с водородным охлаждением |
-²- |
А |
|
14. |

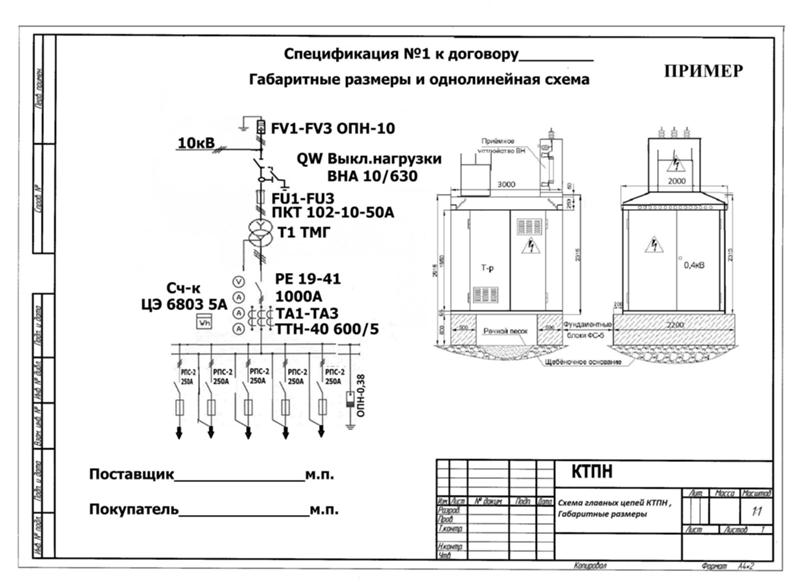

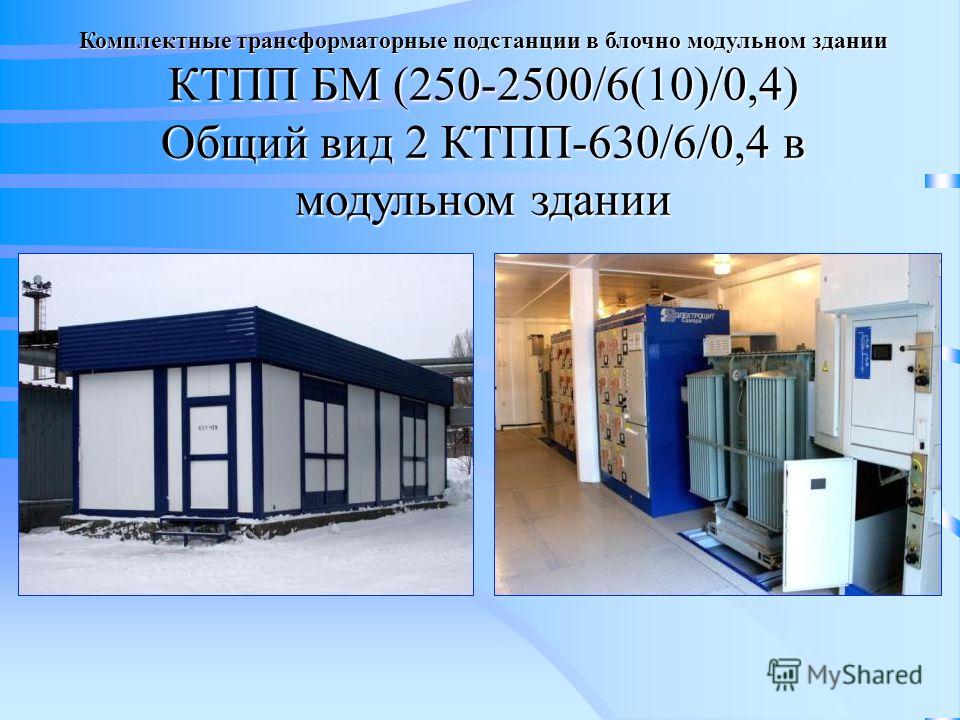

Трансформаторные камеры с маслонаполненными трансформаторами |
Горючие масла |
В1 |
|
14. |

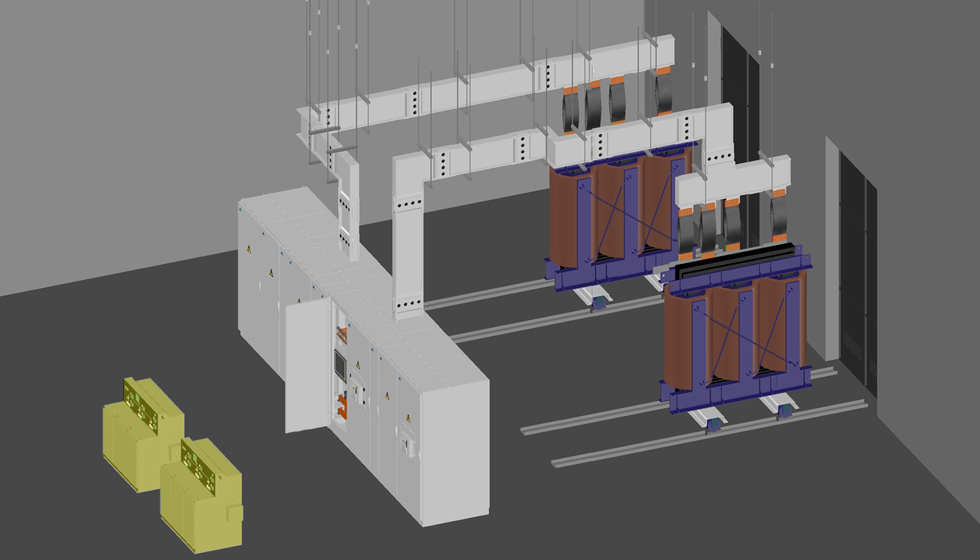

То же, с сухими трансформаторами |
Негорючие вещества |
Д |
|
15. |
Помещение масловодяных охладителей трансформаторов |
Закрытая система охлаждения масла |
В2 |
|
16. |

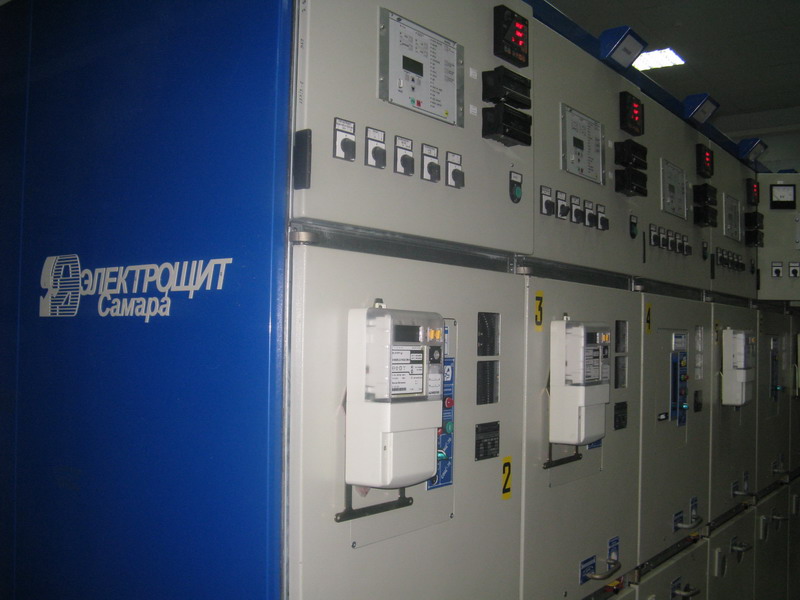

Закрытые распределительные устройства с элегазовым оборудованием и вакуумными выключателями |
Горючие вещества в малом количестве |
В4 |
|
17. |
Закрытые распределительные устройства с выключателями и аппаратурой, содержащей более 60 кг масла в единице оборудования |
Находятся горючие масла |
В25 |
|
18. |
То же с выключателями и аппаратурой, содержащей менее 60 кг масла в единице оборудования |
Наличие горючих веществ в малом количестве |
В35 |
|
19. |
Помещение с преобразовательным электрооборудованием постоянного и переменного тока (с тиристорными блоками) |
Горючие вещества в малом количестве |
В4 |
|
20. |
Помещения тракта топливоподачи угля и сланца: |
|
|
|
20.1. |
закрытых транспортерных галерей |
Наличие горючих веществ и пыли |
В2 |
|
20. |
узлов пересыпки, дробильных устройств |
То же |
В2 |
|
20.3. |
Разгрузочные устройства |
То же |
В1 |
|
20.4. |
размораживающие устройства конвективного и комбинированного типа |
То же |
В1 |
|
20. |
задвижек на паропроводах |
Паропроводы с температурой выше 100 °С |
Г |
|
20.6. |
закрытых складов угля |
Наличие горючего вещества и пыли |
В1 |
|
21. |
Помещения химводоочистки: |
|
|
|
21. |
фильтров ХВО |
Воды |
Д |
|
21.2. |
под баками-нейтрализаторами |
Воды до 40 °С |
Д |
|
21.3. |
предочистки с узлом приготовления реагентов |
Растворы извести |
Д |
|
21. |
приготовления регенерационных растворов с мерниками, насосная кислот и щелочей |
Растворы кислот и щелочей |
Д |
|
22. |
Помещения мастерских антикоррозионной защиты оборудования |
|
|
|
22.1. |
Отделение гуммирования |
Органические растворители с температурой вспышки 25 °С |
А |
|
22. |
Отделение приготовления и варки клея |
-²- |
А |
|
22.3. |
Дробеочистки |
Негорючие вещества |
Д |
|
22.4. |
Подсобные помещения хранения резины |
Сырая резина и другие горючие материалы |
В1 |
|
23. |
Помещения хозяйства жидкого топлива и маслохозяйства: |
|
|
|
23.1. |
закрытых складов для горючих жидкостей |
Наличие горючих жидкостей с Твсп > 61 °С |
В1 |
Мазуты, масла и газотурбинное топливо |
23.2. |
насосных станций для горючих жидкостей |
-²- |
В2 |
|
23. |
закрытых складов и насосных для легковоспламеняющихся жидкостей без аварийной вентиляции |
Легковоспламеняющиеся жидкости с температурой вспышки паров > 28 °С |
Б |
Керосин, дизельное топливо |
23.4. |
то же, обеспеченное аварийной вентиляцией |
-²- |
В11 |
-²- |
23.5 |
то же независимо от типа вентиляции |
Легковоспламеняющиеся жидкости с температурой вспышки паров < 28 °С |
А |
Бензин, нефть |
23. |
подготовка цистерн с мазутом к разогреву, подогрев цистерн и слив мазута (тепляк), калориферная тепляка |
|
Б |
|
23.7. |
маслоаппаратной и регенерации масла |
Горючее масло |
В15 |
|
24. |
Помещение системы подпитки и дегазации масла, маслонаполненных кабельных линий, агрегатов подпитки, коллекторов системы подпитки, дегазационных установок |
Горючая жидкость |
В15 |
|
25. |

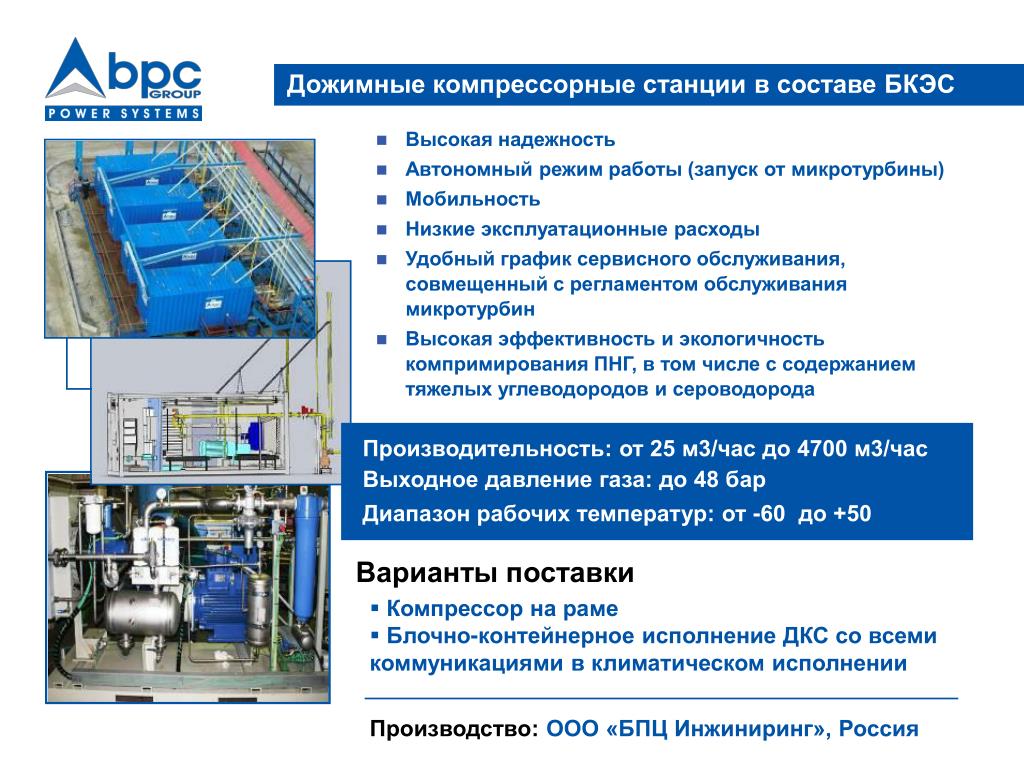

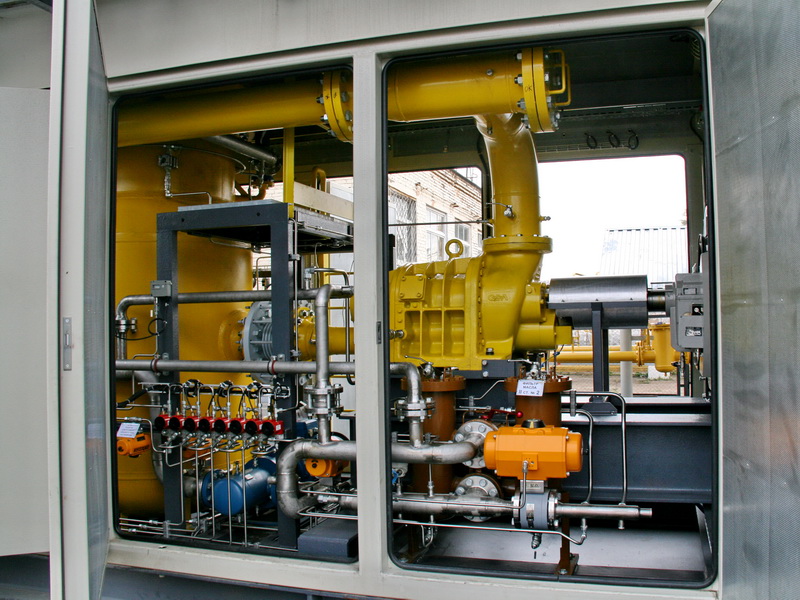

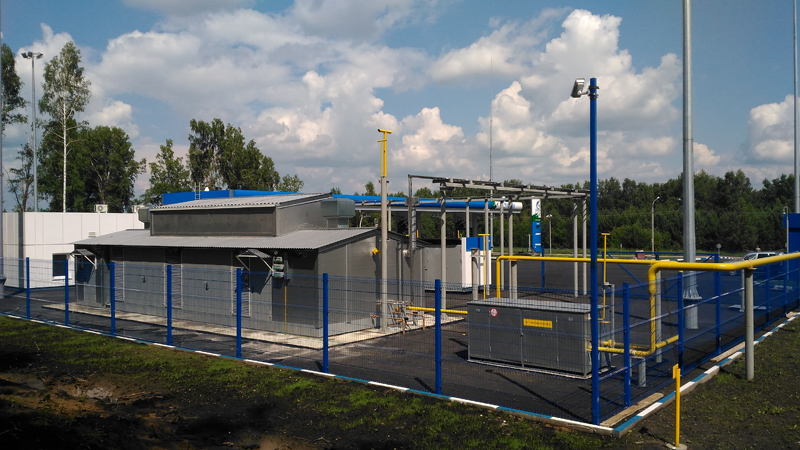

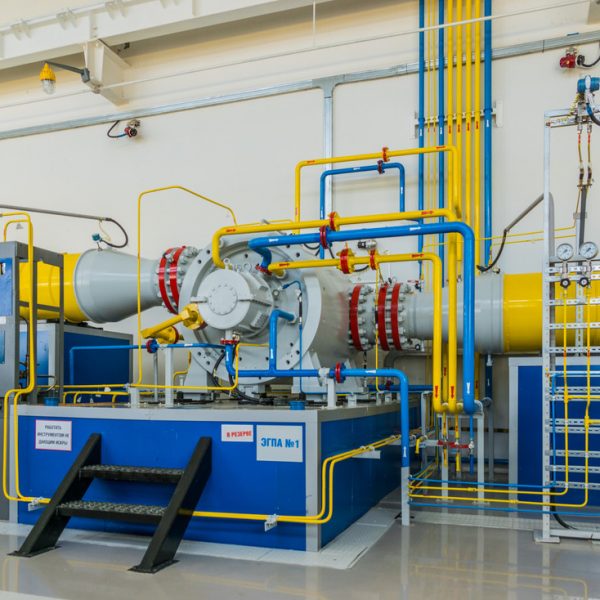

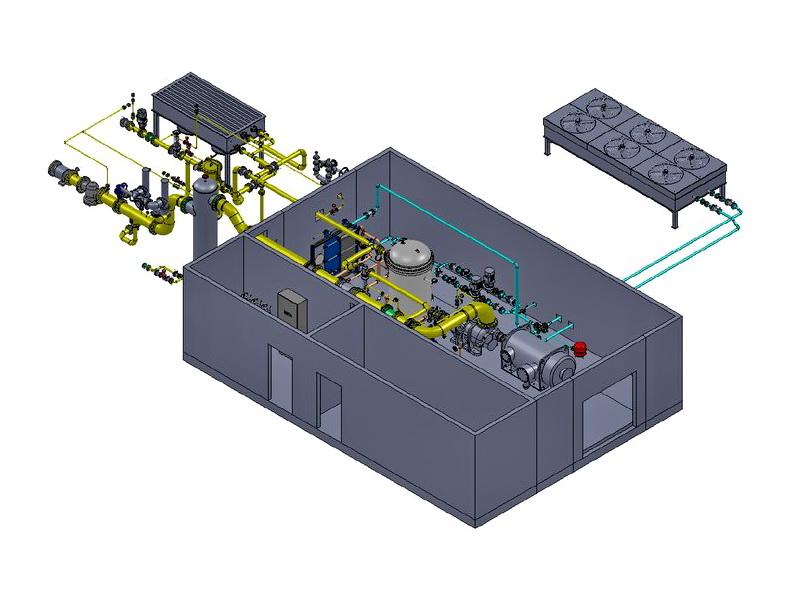

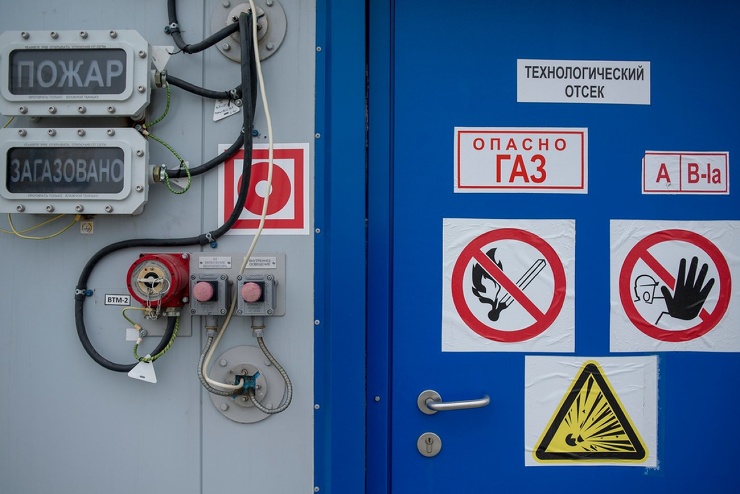

Помещения газораспределительных пунктов, газодожимных компрессорных станций |
Горючие газы |
А |
|
26. |
Помещения мастерских: |
|
|
|
26.1. |
пропиточно-сушильной, окрасочно-малярной и краскозаготовительной |
Применение растворителей с температурой вспышки ниже 28 °С |
А |
|
26. |
отделение металлизации на основе алюминия. |
Применение веществ, образующих взрывоопасные пылевоздушные смеси |
Б |
|
26.3. |
столярных, полимерных покрытий, ремонта трансформаторов |
Применение горючих материалов и жидкостей |
В1 |
|
26.4. |
отделение вулканизации, кабельного хозяйства |
Горючие вещества в малом объеме |
В4 |
|
26. |
кузнечно-сварочное, кузнечно-прессовое, термического эмалирования и перезаливки подшипников и питейных |
Негорючие вещества в горячем, раскаленном и расплавленном состоянии |
Г |
|
26.6. |
сантехнических, заготовительных, слесарных, инструментальных, ремонта автокар, дробеструйное, электроизмерительной аппаратуры, химического контроля, градуирования, гидроавтоматики, снаряжения водолазов |
Негорючие вещества в холодном состоянии |
Д |
|
26. |
теплоизоляционных, электронной и электротехнической аппаратуры, средств автоматики, ТАИ, аппаратуры связи |
Горючие материалы в небольших объемах |
В4 |
|
27. |
Помещения лабораторий: |
|
|
|
27.1. |
масляной, калориметрической, топливной, фотолабораторий |
Горючие жидкости и материалы |
В25 |
|
27. |
пламяфотометрии |
Горючий газ, используемый в качестве топлива |
Г |
|
27.3. |
водной аналитической, аналитической газа, приборов технологического контроля, гидроавтоматики |
Негорючие вещества в холодном состоянии |
Д |
|
27.4. |
электротехнической и КИП и А |
Горючие вещества в малом количестве |
В4 |
|
27. |
испытательная лаборатория с аппаратурой, содержащей более 60 кг масла в единице оборудования, |
Содержатся горючие масла |
В3 |
|
то же с аппаратурой, содержащей 60 кг масла и менее в единице оборудования |
Наличие горючих веществ в малом количестве |
В4 |
|
|
28. |
Закрытые склады и кладовые: |
|
|
|
28. |
легковоспламеняющихся жидкостей в таре и на их основе лакокрасочных материалов |
Легковоспламеняющиеся жидкости с температурой вспышки паров ниже 28 °С |
А |
|
То же, с температурой вспышки паров выше 28 °С |
Б |
|
||
28.2. |
хранения хим. реактивов, негорючих материалов и изделий |
Горючая упаковка в малом объеме |
В4 |
|
28. |
горючих или трудногорючих теплоизоляционных материалов, горючих материалов и изделий |
Горючие упаковка и некоторые материалы |
В2 |
|
28.4. |
масляных красок и лаков |
Растворителями служат горючие жидкости, при воспламенении которых развивается избыточное давление взрыва 5 кПа |
Б |
|
28.5. |
кладовая ЗИП, негорючих материалов и изделий, хранилище радиоактивных изотопов |
Негорючая упаковка |
Д |
|
28. |
то же |
Горючая упаковка в малом объеме |
В4 |
|
29. |
Помещения складов реагентов: |
|
|
|
29.1. |
хранения фосфатов, соды, полиакриламида |
Негорючие вещества в горючей упаковке |
В4 |
|
29. |
разгрузки и хранения извести, коагулянтов, соли, соды, кислоты и щелочи |
Негорючие вещества в холодном состоянии. Негорючая упаковка |
Д |
|
30. |
Помещение аммиачной установки: |
|
|
|
30.1. |
при Fам < 10 % общей площади помещения |
Аммиачная вода 15 – 27 % |
Д |
Fам – площадь, занимаемая установкой |
30. |
при Fам > 10 % от общей площади помещения |
Аммиачная вода 15 – 27 % |
А |
|
30.3. |
отделение разбавленного раствора аммиака |
Раствор аммиака концентрации 5 % и ниже |
Д |
|
30.4. |
баллонов с аммиаком |
Газообразный аммиак |
А |
|
31. |
Помещения гидразинной установки |
|
|
|
31.1. |
Отделение разбавления и хранения гидразина |
Раствор гидразингидрата концентрации 10 % и выше |
Б |
|
31.2. |
Отделение разбавленного раствора гидразина |
Раствор гидразингидрата концентрации ниже 20 % |
Д |
|
32. |
Помещения хранения фильтрующих материалов (сульфоуголь, активированный уголь и др.) |
Горючее вещество |
В1 |
|
33. |
Помещение хранения реагентов химических промывок |
Фталевый ангидрид, каптакс, лимонная кислота, ОП-7. Хранение в горючей упаковке |
В4 |
|
34. |
Помещения обмывочных вод РВП, котлов, фильтр-прессов, хранения шлама, очистки замазученных и замасленых вод, а также насосная перекачки |
Негорючие вещества в холодном состоянии |
Д |
|
35. |
Помещение ацетилено-генераторной установки |
Горючий газ |
А |
|
36. |
Склады баллонов с горючими газами |
Горючие газы |
А |
|
37. |
Склады баллонов с негорючими газами |
Негорючие газы |
Д |
|
38. |
Помещения для транспорта: |
|
|
|
38.1. |
стоянка электрокаров |
Негорючие материалы |
Д |
|
38.2. |
стоянка бульдозеров |
Горючие материалы и жидкости |
В2 |
|
38. |
пост ТО, ремонта бульдозеров |
Горючие материалы и жидкости в малом объеме |
В4 |
|
38.4. |
помещения хранения шин и ГСМ, агрегатов и двигателей, участок ремонта топливной аппаратуры |
-²- |
В1 |
|
38.5. |
пост мойки и уборки бульдозеров: ремонт аккумуляторов, моторов, агрегатов, механического и электротехнического оборудования |
Негорючие материалы |
Д |
|
39. |
Насосные станции: |
|
|
|
39.1. |
пенного пожаротушения, производственного, противопожарного, хозяйственного, питьевого и технического водоснабжения |
Негорючие вещества и материалы |
Д |
|
39.2. |
ливневых, фекальных и промышленных стоков |
Негорючие вещества и материалы |
Д |
В стоках отсутствуют горючие жидкости |
39. |
багерная, шлаковая и другие помещения золошлакоудаления |
Негорючие вещества и материалы |
Д |
|
40. |
Помещения светокопировальных, электрографических работ |
Горючие материалы в малом количестве |
В4 |
|
41. |
Технические библиотеки и архив |
То же |
В1 |
|
42. |
Помещения вытяжных вентустановок |
|
|
Категория помещений вытяжных вентустановок должна соответствовать категории обслуживаемых ими помещений или участков |
43. |
Помещение приточных вентустановок |
|
Д |
|
44. |
Машинное отделение лифтов |
Горючие вещества в малом объеме |
В4 |
|
Примечания:
1. Аварийная вентиляция обеспечивается наличием резервных вентиляторов с
автоматическим пуском при превышении предельно-допустимой взрывобезопасной
концентрации и электроснабжением по I категории надежности (ПУЭ), при условии расположения устройств для удаления воздуха из помещения
в непосредственной близости от места возможной аварии.
2. Определение категории помещений, не входящих в настоящий перечень, следует производить по НПБ 105-95 «Определение категорий помещений и зданий по взрывопожарной и пожарной опасности».
3. Категория помещений специфичных для других министерств и ведомств (помещения автотранспорта, железнодорожного хозяйства и т.п.) определяется по перечням, утвержденным соответствующими министерствами и ведомствами.
4. Категория зданий определяется в каждом отдельном случае по методике, изложенной в НПБ 105-95, в зависимости от категорий помещений рассматриваемого здания и их процентного соотношения.
5. Категория помещения может быть понижена при обосновании расчетом в
зависимости от пожарной нагрузки.
6. Помещения стационарных негерметичных свинцово-кислотных батарей может быть принята категории «Д» с применением оборудования и аппаратуры в общепромышленном исполнении (невзрывозащищенное) при соответствующем расчетном обосновании.
Приложение
к «Перечню помещений и зданий
энергетических объектов РАО «ЕЭС
России» с указанием категорий по
взрывопожарной и пожарной опасности»
О новой редакции НПБ 105-95 «Определение категорий помещений и зданий по взрывопожарной и пожарной опасности»
Главным управлением Государственной противопожарной службы МВД России по согласованию с Минстроем России утверждены и с 1 января 1996 г. вводятся в действие нормы пожарной безопасности НТВ 105-95 «Определение категорий помещений и зданий по взрывопожарной и пожарной опасности» взамен ОНТП 24-86/МВД СССР.
Принципиальным отличием НПБ
105-95 является введение новой концепции по разграничению категорий

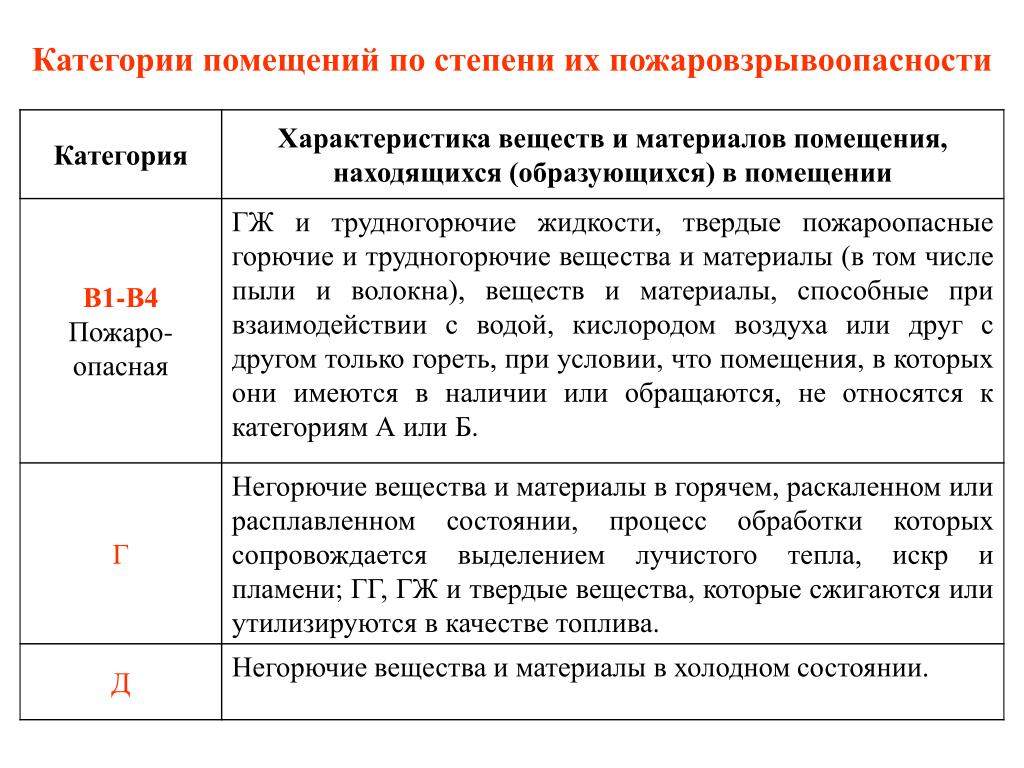

помещений В и Д. К пожароопасной категории В следует относить помещения, в
технологическом процессе которых находятся или обращаются горючие материалы,
при этом уровень пожарной опасности учитывается введением такого критерия, как
пожарная нагрузка и устанавливается дифференцированной классификацией, в соответствии
с которой помещения категории В разделяются на 4 категории (В1, В2, В3, В4) в
зависимости от удельной временной пожарной нагрузки (в технологии). К категории
Д (непожароопасной) относятся помещения, где не применяются и не используются
горючие материалы (без учета строительных конструкций).
При этом категории В1, В2 и В3 по требованиям противопожарной защиты в основном соответствуют действующей в настоящее время в строительных нормах и правилах категории В, а категории В4 с практической точки зрения аналогична существующей категории Д (с небольшой пожарной нагрузкой).
Учитывая, что с изменением самой концепции
категорирования помещений (В и Д) и введением в действие новых норм НПБ
105-95 требуется разработка и внесение изменений в действующие СНиП, а
также доработка раздела 4 «Категорий зданий по взрывопожарной и пожарной
опасности» НПБ. Минстрой России совместно с ГУГПС МВД России рассмотрели
вопросы применения указанных НПБ при проектировании и сообщают, что впредь до
внесения соответствующих изменений в строительные нормы и правила при
проектировании производственных, складских и сельскохозяйственных помещений и
зданий следует руководствоваться следующими положениями при назначении
противопожарных мероприятий, указанных в действующих нормах:
к помещениям категорий В1, В2, В3 следует применять требования, установленные действующими категориями В. При этом для помещений категории В1 необходимо установить более жесткие требования (на 20 %) по нормируемым параметрам путей эвакуации и площади таких помещений (если эта площадь установлена нормами). Для помещений категории В3 допускается в обоснованных случаях эти требования (к площади и путям эвакуации) принимать менее жесткими (на 20 %) по сравнению с действующими требованиями к категории В;
к помещениям категории В4 следует применять требования, установленные действующими СНиП для категории Д;
в помещениях, относимых в соответствии с утвержденными НПБ к непожароопасной категории Д (где применяются в технологии только негорючие вещества и материалы), их площадь и параметры путей эвакуации не нормируются;
при определении категорий зданий (в соответствии с разделом 4 НПБ 105-95) помещения категории В1, В2, В3 учитываются в суммарной площади помещений категории В, а помещения категории В4 – в площади помещений категории Д;
в
здании категории В при наличии помещений категории В1 допустимые его этажность
или площадь пожарного отсека необходимо уменьшать на 25 %.
(Письмо Минстроя России от 25 декабря 1995 г.
№ СП-601/13 и ГУГПС МВД России
от 18 декабря 1995 г. № 20/2.2/2449)

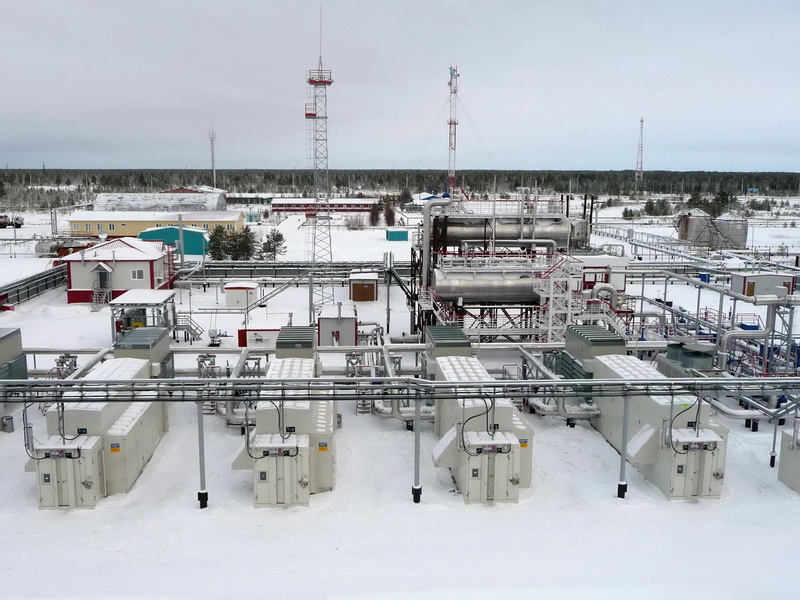

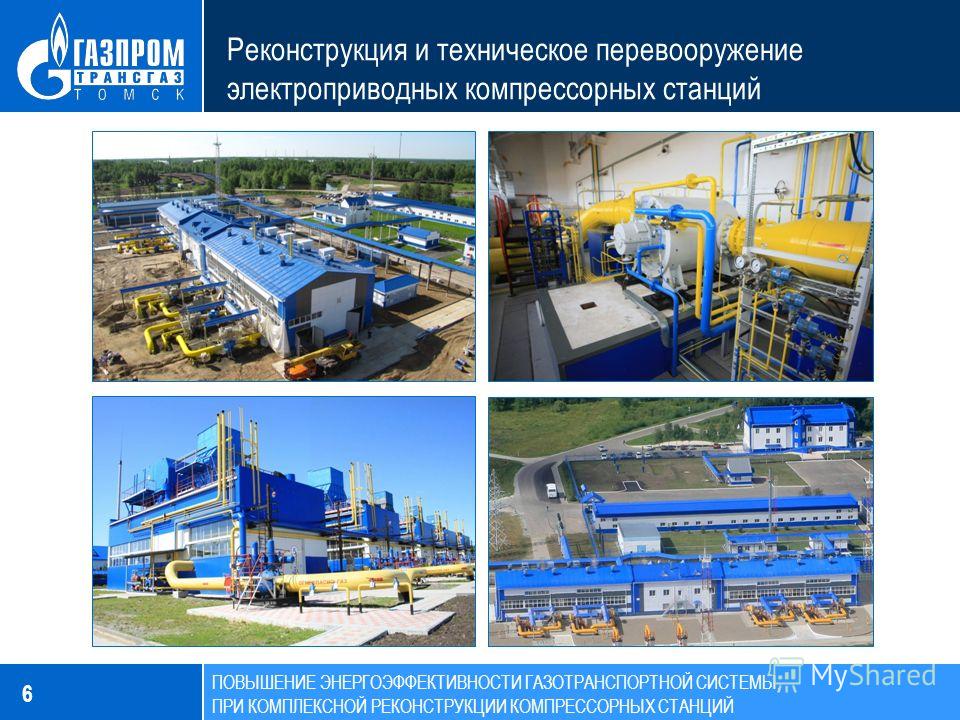

10.6. Обеспечение пожаробезопасности компрессорных станций
Опасность возникновения пожаров на предприятиях газовой промышленности определяется прежде всего физико-химическими свойствами природного газа, который при несоблюдении определенных требований безопасности воспламеняется, вызывает пожары и взрывы, влекущие за собой аварии. Степень пожарной опасности зависит также от особенностей технологического процесса производства. Для предприятий транспорта газа характерны наличия большого количества горючих газов в магистральных газопроводах, высокое давление в трубопроводах, наличие большого количества ГСМ (турбинного масла).
Опасными факторами пожара, воздействующими
на людей, являются открытый огонь и
искры; повышенная температура предметов,
воздуха и т.п.; токсичные продукты
горения, дым; пониженная концентрация
кислорода; обрушение и повреждение
зданий, сооружений, установок; взрыв.
Взрывоопасные концентрации природного газа образуются во время отключения трубопроводов, резервуаров и аппаратов, когда не полностью удаленный газ смешивается с поступающим воздухом.
Как показывают статистика и опыт эксплуатации, пожары на КС происходят в основном из-за воспламенения масла в компрессорных цехах при разрыве маслопроводов и попадания его на горячие поверхности газоперекачивающих агрегатов; разрушение обвязочных газопроводов компрессорных цехов, сопровождающихся воспламенением газа и других горючих веществ и материалов; попадания посторонних предметов в полость нагнетателя; проникновения газа к очагу пожара из-за неплотного закрытия кранов в технологической обвязке; нарушений требований действующих правил и инструкций во время проведения огневых и газоопасных работ, а также требований пожарной безопасности персоналом служб УМГ на территориях КС.
Пожары на газотранспортных объектах
развиваются по следующей схеме: авария,
утечка газа, образование облака
взрывоопасной смеси, воспламенение ее
от источника зажигания, горение газа,
нагревание и разрушение технологического
оборудования под воздействием пламени.
При авариях в помещениях взрывоопасные концентрации газа возникают в первую очередь вблизи места утечки газа, а затем распространяются по всему помещению. На открытых площадках вблизи места утечки образуется зона загазованности, распространяющаяся по территории объекта. Величина ее при аварийном истечении газа зависит от многих факторов, главные из которых – расход газа, форма и направление его струи, метеорологические условия, рельеф местности. Наибольшее влияние на величину зоны загазованности оказывает ветер.
При авариях, связанных с разрушением
газопроводов, в атмосферу выбрасывается
большое количество газа. При наличии
пламени газовое облако воспламеняется.
Возможные источники воспламенения –
открытое пламя, электрические и
механические искры, воспламенение
пирофорных отложений, работающие
двигатели внутреннего сгорания, разряды
статического электричества, грозовые
разряды. После сгорания газового облака
горение локализуется в месте утечки
газа.
Борьба с пожарами и мероприятия по их предупреждению могут быть эффективными только в том случае, когда противопожарные правила усвоены и повседневно соблюдаются всем персоналом предприятия.
Для установления и поддержания надлежащего режима эксплуатации все здания и сооружения на КС должны быть классифицированы по взрыво- и пожароопасности, о чем делается надпись на металлических знаках, укрепляемых на воротах, калитках и дверях всех зданий, помещений и объектов, находящихся в УМГ.
Согласно “Правилам устройства электроустановок” (#M12293 0 1200003114 3645986701 3867774713 77 4092901925 584910322 1540216064 77 77ПУЭ#S) все производственные помещения и установки, в которых размещается электрооборудование, по степени взрыво- и пожароопасности делятся на классы: В-I, В-Iа, В-Iб, В-II, В-IIа, П-I, П-II, П-IIа, П-III, В-Iг и Н (В – взрывоопасные, П – пожароопасные, Н – невзрыво- и непожароопасные).

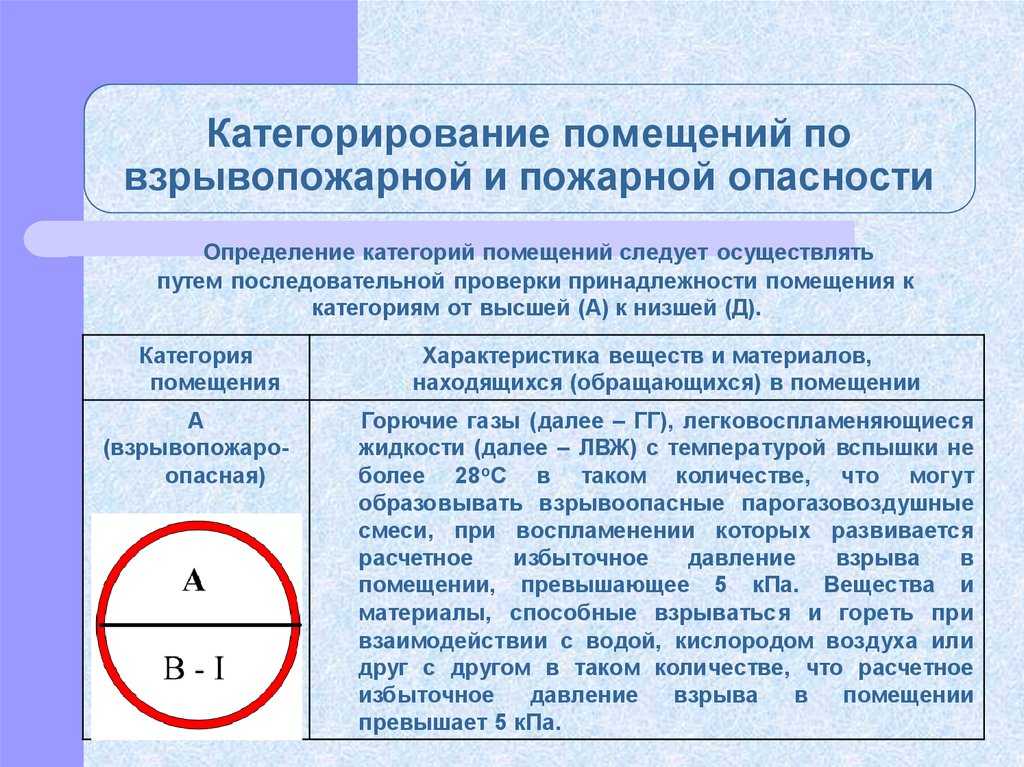

Основной показатель для разделения
производств по степени пожарной опасности
– физико-химические свойства веществ,
применяемых в производственном процессе. В соответствии с противопожарными
нормами все производства по степени
пожарной опасности подразделяют на
пять категорий.

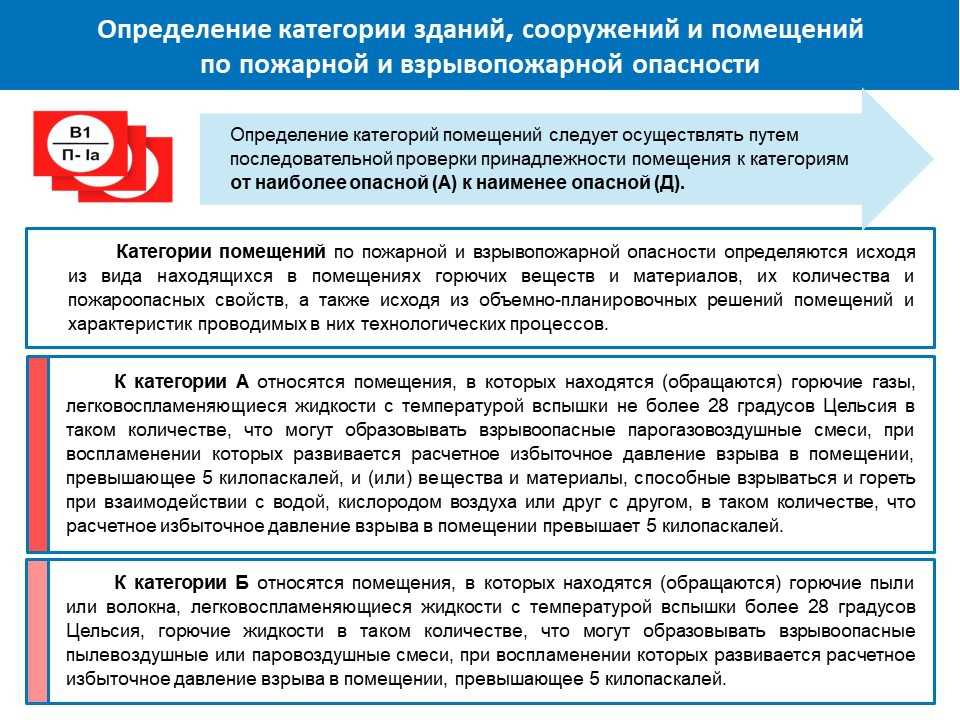

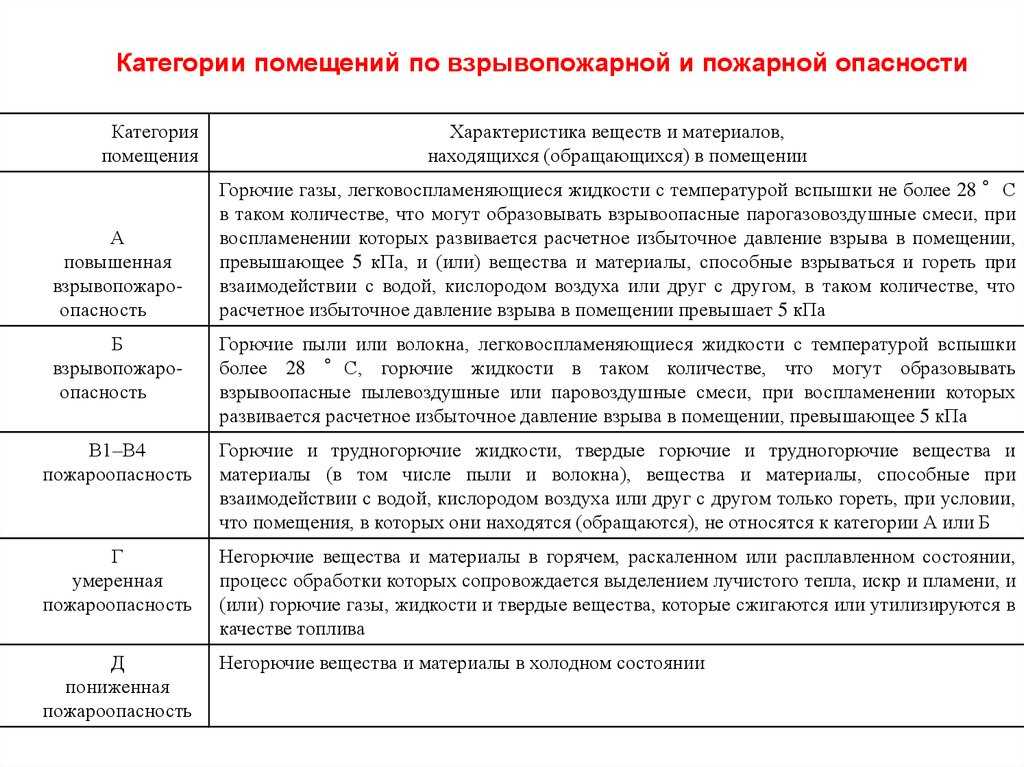

Категория А – производства, связанные с получением, применением или хранением газов и паров с нижним пределом взрываемости до 10% (по объему), содержащихся в таких количествах, при которых возможно образование с воздухом взрывоопасных смесей; жидкостей с температурой вспышки паров 28 °С и ниже; твердых веществ и жидкостей, воспламенение или взрыв которых может последовать при взаимодействии с водой или кислородом воздуха.
Категория Б – производства, связанные с обработкой, применением, образованием или хранением газов и паров с нижним пределом взрываемости более 10% (по объему), содержащихся в количествах, достаточных для образования взрывчатых смесей; жидкостей с температурой вспышки паров от 28 до 120 °С; горючих веществ, выделяющих пыль или волокна в количестве, достаточном для образования взрывоопасных смесей.
Категория В – производства, применяющие
жидкости с температурой вспышки паров
выше 120 °С или перерабатывающие твердые
сгораемые вещества.
Категория Г – производства, связанные с обработкой несгораемых веществ и материалов в горячем состоянии, раскаленном или расплавленном состоянии с выделением лучистой энергии, искр, пламени, а также производства, связанные со сжиганием твердого, жидкого и газообразного топлива (литейные и кузнечные цехи, котельные и др.).
Категория Д – производства, обрабатывающие несгораемые вещества и материалы в холодном состоянии, механические цехи холодной обработки металлов, компрессорные станции для нагнетания воздуха, водонасосные станции, склады металла, металлоизделий и др.
Распределение по категориям взрыво- и пожароопасности основных зданий и помещений компрессорной станции приведено в табл. 10.1.
В каждом цехе, на складе и других объектах
на основе действующих #M12291
9012376правил пожарной безопасности#Sдолжны быть разработаны противопожарные
инструкции с учетом специфики производства,
а также оперативный план ликвидации
пожара, и проводиться систематические
тренировки персонала по тушению пожара. В инструкциях по пожарной безопасности
следует предусматривать:
– требование пожарной безопасности при нахождении персонала на территории КС;
– места и порядок содержания средств пожаротушения, пожарной сигнализации и связи;
– порядок выполнения огневых и газоопасных работ на территории КС;
– порядок допуска и правила движения транспорта на территории КС;
– требования к содержанию территории, дорог, подъездов к зданиям, сооружениям и водоисточникам;
– обязанности персонала цехов при возникновении пожара, правила вызова пожарной команды, остановки и отключения оборудования;
– порядок уборки и очистки мест от пролитых горючих жидкостей, сбора, хранения и удаления промасленных обтирочных материалов, хранения спецодежды;
– выполнение мероприятий, связанных с окончанием рабочего дня;
– места, где запрещено (разрешено) курение
и применение открытого огня.
На КС должны иметься схемы пожарного водопровода с указанием мест установки пожарных гидрантов и кранов.
Таблица 10.1
ПБ 03-581-03. Правила устройства и безопасной эксплуатации стационарных компрессорных установок, воздухопроводов и газопроводов
Постановление
Госгортехнадзора РФ
от 5 июня 2003 г. № 60
Зарегистрировано
в Минюсте РФ
18 июня 2003 г. № 4702
Об утверждении правил устройства и безопасной эксплуатации стационарных компрессорных установок, воздухопроводов и газопроводов
Госгортехнадзор России постановляет:
1. Утвердить Правила устройства и безопасной эксплуатации стационарных компрессорных установок, воздухопроводов и газопроводов.
2. Направить Правила устройства и безопасной эксплуатации стационарных компрессорных установок, воздухопроводов и газопроводов на государственную регистрацию в Министерство юстиции Российской Федерации.
Начальник Госгортехнадзора России
В. М. КУЛЬЕЧЕВ
Правила устройства и безопасной эксплуатации стационарных компрессорных установок, воздухопроводов и газопроводов
ПБ 03-581-03
I. Общие положения
1.1. Настоящие Правила устройства и безопасной эксплуатации стационарных компрессорных установок, воздухопроводов и газопроводов устанавливают требования, направленные на обеспечение промышленной безопасности, предупреждение аварий, случаев производственного травматизма при эксплуатации стационарных компрессорных установок на опасных объектах, использующих сжатые воздух и инертные газы.
1.2. Правила разработаны
в соответствии с Федеральным законом от 21.07.1997 № 116-ФЗ “О
промышленной безопасности опасных производственных объектов” (Собрание
законодательства Российской Федерации, 1997, № 30, ст. 3588), Положением о
Федеральном горном и промышленном надзоре России, утвержденным Постановлением
Правительства Российской Федерации от 03.12.2001 № 841 (Собрание
законодательства Российской Федерации, 2001, № 50, ст. 4742), Общими правилами
промышленной безопасности для организаций, осуществляющих деятельность в
области промышленной безопасности опасных производственных объектов,
утвержденными Постановлением Госгортехнадзора России от 18.10.2002 № 61-А,
зарегистрированными Минюстом России 28.11.2002 № 3968 (“Российская
газета” № 231 от 05.12.2002), и предназначены для применения всеми
организациями независимо от их организационно-правовых форм и форм
собственности, осуществляющими деятельность в области промышленной безопасности
и поднадзорными Госгортехнадзору России.
1.3. Правила предназначены для применения:
а) при проектировании, монтаже, эксплуатации, ремонте, реконструкции, техническом перевооружении, консервации и ликвидации стационарных компрессорных установок в производствах, использующих сжатые воздух и инертные газы. Специфика производств, а также специальные требования и ограничения, действующие на объектах, учитываются при разработке проектной, конструкторской и эксплуатационной документации на компрессорные установки;
б) при проведении
экспертизы промышленной безопасности компрессорных установок.
1.4. Настоящие Правила распространяются на проектируемые, вновь изготавливаемые и реконструируемые стационарные поршневые, ротационные и винтовые маслозаполненные и сухие компрессорные установки, а также на действующие стационарные компрессорные установки мощностью от 14 кВт и выше, воздухопроводы и газопроводы, работающие на воздухе и инертных газах с давлением от 2 до 400 кгс/см2.
1.5. Правила не распространяются на холодильные и кислородные компрессорные установки, а также компрессорные установки, работающие на взрывоопасных, токсичных, радиоактивных газах и газах ацетиленового ряда.
1.6. В организациях с действующими стационарными компрессорными установками, не отвечающими требованиям настоящих Правил, разрабатываются дополнительные мероприятия, направленные на обеспечение их безопасной эксплуатации. Дополнительные мероприятия согласовываются и утверждаются в установленном порядке.
1.7. Руководство по
эксплуатации стационарной компрессорной установки разрабатывается в
соответствии с технической документацией заводов-изготовителей,
технологическими регламентами, настоящими Правилами и требованиями других
нормативных документов по промышленной безопасности.
II. Основные требования к компрессорным установкам
2.1. В помещениях компрессорных установок не допускается размещать аппаратуру и оборудование, технологически и конструктивно не связанные с компрессорами.
2.2. Не допускается размещение компрессоров в помещениях, если в смежном помещении расположены взрывоопасные и химически опасные производства, вызывающие коррозию оборудования и вредно воздействующие на организм человека.
2.3. В отдельных случаях компрессорные установки производительностью до 10 м3/мин с давлением воздуха до 8 кгс/см2 могут устанавливаться в нижних этажах многоэтажных производственных зданий при наличии достаточной расчетной прочности перекрытий, обеспечивающей невозможность их разрушения в случае аварий. Эти установки отделяются от производственных участков глухими несгораемыми стенами.
Не допускается установка
компрессорных установок под бытовыми, административными и подобными им
помещениями.
2.4. Проходы в машинном зале должны обеспечивать возможность монтажа и обслуживания компрессора и электродвигателя и должны быть не менее 1,5 м, а расстояние между оборудованием и стенами зданий (до их выступающих частей) – не менее 1 м.
2.5. Полы помещения компрессорной установки следует выполнять из несгораемого износоустойчивого материала, ровными с нескользящей поверхностью, маслоустойчивыми.
2.6. Двери и окна помещения компрессорной установки должны открываться наружу.
2.7. В помещении компрессорной установки следует предусматривать площадки для проведения ремонта компрессоров, вспомогательного оборудования и электрооборудования. Для выполнения ремонтных работ на компрессорной установке помещения следует оборудовать соответствующими грузоподъемными устройствами и средствами механизации.
2.8. В помещении
компрессорной установки следует предусматривать специальные места для хранения
в закрытом виде обтирочных материалов, инструмента, прокладок и т.п. а также
для хранения недельного запаса масла.
2.9. Помещение компрессорной установки следует оснащать вентиляцией в соответствии с требованиями нормативно-технических документов по промышленной безопасности.
2.10. Каналы и проемы в компрессорном помещении следует закрывать вровень с полом съемными плитами. Проемы, углубления и переходы, которые не закрываются, следует ограждать перилами высотой не менее 1 м с расположенной внизу сплошной металлической зашивкой высотой 15 см. Полы площадок и ступени лестниц следует изготавливать из рифленой стали.
2.11. Все трубопроводы компрессорной установки должны отвечать требованиям нормативно-технических документов по промышленной безопасности.
2.12. Машинный зал компрессорной установки следует оснащать средствами оперативной, в том числе диспетчерской связи.
В машинном зале следует предусмотреть наличие аптечки первой помощи и питьевой воды.
2.13. Для уменьшения влияния вибраций, вызываемых работой компрессора, следует соблюдать следующие условия:
а) площадки между смежными фундаментами компрессоров должны быть вкладными, свободно опирающимися на фундаменты;
б) трубопроводы, присоединяемые к машине, не должны иметь жесткого крепления к конструкциям зданий; при необходимости применения таких креплений следует предусматривать соответствующие компенсирующие устройства;
в) трубопроводы,
соединяющие цилиндры компрессора с оборудованием (буферные емкости,
промежуточные холодильники), должны обеспечивать компенсацию деформаций.
2.14. Температура воздуха после каждой ступени сжатия компрессоров в нагнетательных патрубках не должна превышать максимальных значений, указанных в инструкции завода-изготовителя, а для компрессоров технологического назначения должна соответствовать предусмотренной в технологических регламентах.
2.15. Воздушные компрессоры производительностью более 10 м3/мин. следует оборудовать концевыми холодильниками и влагомаслоотделителями.
2.16. Все движущиеся и вращающиеся части компрессоров, электродвигателей и других механизмов необходимо ограждать.
2.17. Для разгрузки электродвигателя при запуске компрессора на нагнетательных линиях до воздухосборника или газосборника (до обратных клапанов) следует устанавливать индивидуальные ответвления с запорной арматурой для сброса воздуха или газа, или предусматривать другие надежно действующие устройства.
2.18. Корпуса компрессоров, холодильников и влагомаслоотделителей необходимо заземлять.
2.19. Все компрессорные установки следует снабжать контрольно-измерительными приборами:
а) манометрами, устанавливаемыми после каждой ступени сжатия и на линии нагнетания после компрессора, а также на воздухосборниках или газосборниках; при давлении на последней ступени сжатия 300 кгс/см2 и выше должны устанавливаться два манометра;
б) термометрами или
другими датчиками для указания температуры сжатого воздуха или газа,
устанавливаемыми на каждой ступени компрессора, после промежуточных и концевого
холодильников, а также на сливе воды. Замер температуры должен производиться
стационарными ртутными (в металлическом кожухе) или электрическими термометрами
и самопишущими приборами. Не допускается применение переносных ртутных
термометров для постоянного (регулярного) замера температур;
в) приборами для измерения давления и температуры масла, поступающего для смазки механизма движения.
Примечание. Рекомендуется применение приборов дистанционного контроля давлений и температур с сигнализацией отклонений от заданных норм, а также применение регистрирующих приборов.
2.20. Средства измерения, входящие в системы контроля, управления, сигнализации и противоаварийной защиты, проходят поверку (калибровку) в соответствии с требованиями Закона Российской Федерации от 27.04.1993 № 4871-I “Об обеспечении единства измерений” (Ведомости Съезда народных депутатов и Верховного Совета Российской Федерации, 1993, 10 июня, № 23, ст. 811).
2.21. На
воздухосборниках или газосборниках следует применять манометры диаметром не
менее 150 мм, класса точности не ниже 2,5.
2.22. Необходимо применять манометры с такой шкалой, чтобы при рабочем давлении стрелка их находилась в средней трети шкалы. На циферблате манометра должна быть нанесена красная черта по делению, соответствующему высшему допускаемому рабочему давлению.
2.23. Манометры следует снабжать трехходовым краном. При давлении выше 25 кгс/см2 вместо трехходового крана разрешается установка отдельного штуцера с запорным устройством для подсоединения второго манометра.
2.24. Не допускаются к применению манометры в случаях, когда:
а) отсутствует пломба или клеймо;
б) просрочен срок проверки манометра;
в) стрелка манометра при его выключении не возвращается к нулевому показанию шкалы на величину, превышающую половину допустимой погрешности для данного манометра;
г) разбито стекло или имеются другие повреждения манометра, которые могут отразиться на правильности его показаний.
2.25. Каждая точка
замера температуры должна иметь отдельный термометр. Точки замеров определяются
проектом.
2.26. Каждый компрессор следует оснащать системой противоаварийной защиты, обеспечивающей звуковую и световую сигнализацию при прекращении подачи охлаждающей воды, повышении температуры сжимаемого воздуха или газа выше допустимой и автоматическую остановку компрессора при понижении давления масла для смазки механизма движения ниже допустимой.
2.27. Предохранительные клапаны следует устанавливать после каждой ступени сжатия компрессора на участке охлажденного воздуха или газа. Если на каждый компрессор предусмотрен один воздухосборник и на нагнетательном трубопроводе отсутствует запорная арматура, предохранительный клапан после компрессора может устанавливаться только на воздухо- или газосборнике.
2.28. Размеры и
пропускная способность предохранительных клапанов выбираются так, чтобы не
могло образоваться давление, превышающее рабочее более чем на 0,5 кгс/см2 при рабочем давлении до 3 кгс/см2 включительно, на 15% при рабочем
давлении от 3 до 60 кгс/см2 и на 10% при рабочем давлении свыше 60
кгс/см2.
Установка предохранительных клапанов должна отвечать требованиям нормативно-технических документов по промышленной безопасности.
Регулировку предохранительных клапанов следует производить на специальных стендах лицами, допущенными к самостоятельному обслуживанию компрессорных установок, с записью о проведенной регулировке в эксплуатационной документации.
2.29. Натяжные гайки пружинных предохранительных клапанов пломбируются, а грузы рычажных предохранительных клапанов закрепляются, закрываются металлическими кожухами и пломбируются.
2.30. На нагнетательном трубопроводе к воздухо- или газосборнику следует устанавливать обратный клапан.
При расположении оборудования, требующего систематического обслуживания, на высоте более 1,8 м, следует предусматривать устройства для удобства и безопасного его обслуживания.
2.31. Смазка компрессора
и применяемые масла должны соответствовать инструкции завода-изготовителя либо
рекомендации специализированной организации.
2.32. Каждая поступающая партия компрессорного масла должна иметь паспорт-сертификат с указанием физико-химических свойств масла. Перед применением масло из каждой партии подвергается лабораторному анализу.
2.33. Доставку масла в машинный зал следует производить в специальных сосудах для каждого вида масла (ведрах и бидонах с крышками и т.п.).
2.34. Не допускается использование для других целей сосудов, предусмотренных для транспортирования и хранения компрессорного масла. Сосуды следует содержать в чистоте и периодически очищать от осадков.
2.35. В необходимых случаях, определяемых проектом, компрессорные установки снабжаются устройствами централизованной подачи масла, а также аварийным сливом масла.
2.36. Отработанное масло может быть допущено к повторному использованию только после его регенерации и положительных результатов лабораторного анализа на соответствие его физико-химических свойств технической документации на масло.
Отработанное масло
следует сливать в емкость, находящуюся вне помещения компрессорной установки.
2.37. Заливку масла в смазочные устройства следует производить через воронки с фильтрами.
2.38. Масляные фильтры в системе принудительной смазки и приемную сетку масляного насоса очищать в сроки, предусмотренные графиком, но не реже одного раза в два месяца.
2.39. Масляный насос и лубрикатор следует очищать не реже одного раза в полтора месяца.
2.40. Компрессорные установки следует оборудовать надежной системой воздушного или водяного охлаждения. Режим работы системы охлаждения должен соответствовать требованиям эксплуатационной документации.
2.41. В воде системы охлаждения компрессорных установок не допускается содержание растительных и механических примесей в количестве свыше 40 мг/л. Общая жесткость воды должна быть не более 7 мг-экв/л. Систему охлаждения компрессорных установок следует оснащать водоочистителями, если отсутствует вода необходимого качества.
2.42. Для контроля за системой охлаждения на трубопроводах, отводящих нагретую воду от компрессора и холодильников, на видных местах следует устанавливать:
а) при замкнутой системе охлаждения – реле протока со стеклянными смотровыми люками или контрольными краниками с воронками;
б) при открытой
циркуляционной системе охлаждения – сливные воронки.
2.43. Для спуска воды из системы охлаждения и рубашек компрессора следует предусматривать соответствующие спускные приспособления.
2.44. Разводка охлаждающей системы трубопроводов в помещении компрессорной установки выполняется преимущественно в каналах (туннелях). Размеры каналов (туннелей) должны быть удобными для выполнения ремонтных работ и обслуживания расположенных в них арматуры и трубопроводов охлаждающей системы. Каналы (туннели) должны иметь дренаж.
2.45. Забор (всасывание) воздуха воздушным компрессором следует производить снаружи помещения компрессорной станции на высоте не менее 3 м от уровня земли.
Для воздушных компрессоров производительностью до 10 м3/мин., имеющих воздушные фильтры на машине, допускается производить забор воздуха из помещения компрессорной станции.
2.46. Для очистки всасываемого воздуха от пыли всасывающий воздухопровод компрессора оснащается фильтром, защищенным от попадания в него атмосферных осадков.
Конструкция фильтрующего
устройства должна обеспечивать безопасный и удобный доступ к фильтру для его
очистки и разборки.
Фильтрующее устройство не должно деформироваться и вибрировать в процессе засасывания воздуха компрессором.
2.47. Фильтрующие устройства могут быть индивидуальными или общими для нескольких компрессоров. В последнем случае для каждого компрессора следует предусмотреть возможность отключения его (в случае ремонта) от общего всасывающего трубопровода.
2.48. Для предприятий, где возможна большая запыленность всасываемого воздуха, компрессорные установки следует оборудовать фильтрами и другим специальным оборудованием в соответствии с проектной документацией.
2.49. В компрессорах, снабженных концевыми холодильниками, следует предусматривать влагомаслоотделители на трубопроводах между холодильником и воздухосборником. Допускается совмещение концевого холодильника и влагомаслоотделителя в одном аппарате.
2.50. При необходимости
иметь глубоко осушенный воздух, помимо концевых холодильников, компрессоры
оборудуются специальными осушительными установками. Осушительные установки,
работающие по методу вымораживания влаги при помощи холодильных установок,
необходимо располагать в изолированных от компрессорной установки помещениях.
Осушительные установки, работающие по методу поглощения влаги твердыми сорбентами и с использованием нетоксичных и невзрывоопасных хладагентов, могут размещаться в машинном зале компрессорной установки.
2.51. Для сглаживания пульсаций давлений сжатого воздуха или газа в компрессорной установке следует предусматривать воздухосборники или газосборники (буферные емкости).
2.52. Воздухосборник или газосборник следует устанавливать на фундамент вне здания компрессорной установки и ограждать.
Расстояние между воздухосборниками должно быть не менее 1,5 м, а между воздухосборником и стеной здания – не менее 1,0 м.
Ограждение воздухосборника должно находиться на расстоянии не менее 2 м от воздухосборника в сторону проезда или прохода.
2.53. Допускается в
обоснованных случаях присоединение к одному воздухосборнику нескольких
компрессоров с установкой на нагнетательных линиях обратных клапанов и запорной
арматуры. Перед запорной арматурой на нагнетательных линиях следует
устанавливать предохранительные клапаны.
2.54. Для проведения периодических осмотров и ремонтов воздухосборников необходимо предусматривать возможность отключения от сети каждого из них.
2.55. Масло и вода, удаляемые при продувке влагомаслоотделителей и воздухосборников, отводятся в специально оборудованные устройства (сборники), исключающие загрязнение производственных помещений, стен здания и окружающей территории маслом.
III. Обслуживание и ремонт компрессорных установок,
воздухопроводов и газопроводов
3.1. Порядок организации и проведения работ по техническому обслуживанию и ремонту оборудования с учетом конкретных условий его эксплуатации определяется проектной и эксплуатационной документацией.
3.2. Не допускается оставлять работающие компрессоры (кроме полностью автоматизированных) без надзора лиц, допущенных к их обслуживанию.
3.3. Вход в помещение
компрессорной установки посторонним лицам не допускается: снаружи у входной
двери устанавливается сигнализация для вызова обслуживающего персонала
установки, а также вывешиваются предупреждающие знаки и плакаты.
3.4. Не допускается хранение легковоспламеняющихся жидкостей в помещении машинного зала компрессорной установки.
3.5. Перед пуском каждого компрессора машинист обязан осмотреть установку, убедиться в ее исправности, проверить систему смазки и охлаждения и произвести пуск в соответствии с инструкцией.
3.6. Каждую смену следует контролировать расход масла для смазки цилиндра и сальников компрессора. Расход масла на каждую точку смазки не должен превышать указанного в заводской инструкции.
3.7. На компрессорных установках следует вести ежесменную запись расхода смазочного масла.
3.8. Все
предохранительные клапаны компрессорной установки общепромышленного назначения,
работающие на давлении до 12 кгс/см2, следует ежесуточно проверять
путем принудительного их открытия под давлением. Сроки проверки
предохранительных клапанов, работающих при давлении свыше 12 кгс/см2,
устанавливаются технологическим регламентом и эксплуатационной документацией. После закрытия клапаны должны сохранять герметичность.
3.9. При отсутствии автоматической продувки ручную продувку влагомаслоотделителей (промежуточных и концевого) производить два раза в смену, если заводской инструкцией не предусмотрен более короткий период продувки; воздухосборники или газосборники, входящие в компрессорную установку, следует продувать не реже одного раза в смену при наличии концевого холодильника и влагомаслоотделителя и не реже двух раз в смену при их отсутствии.
3.10. Компрессор немедленно останавливается в следующих случаях:
а) в случаях, специально предусмотренных в инструкции завода-изготовителя;
б) если манометры на любой ступени компрессора, а также на нагнетательной линии показывают давление выше допустимого;
в) если манометр системы смазки механизма движения показывает давление ниже допустимого нижнего предела;
г) при внезапном прекращении подачи охлаждающей воды или другой аварийной неисправности системы охлаждения;
д) если слышны стуки, удары в компрессоре или двигателе или обнаружены их неисправности, которые могут привести к аварии;
е) если температура сжатого воздуха выше предельно допустимой нормы, установленной паспортом завода-изготовителя;
ж) при пожаре;
з) при появлении запаха гари или дыма из компрессора или электродвигателя;
и) при заметном
увеличении вибрации компрессора, электродвигателя других узлов.
3.11. После аварийной остановки компрессора пуск его может быть произведен с разрешения лица, ответственного за безопасную эксплуатацию компрессорной установки.
3.12. Во время работы компрессорной установки следует контролировать:
а) давление и температуру сжатого газа после каждой ступени сжатия;
б) температуру сжатого газа после холодильников;
в) непрерывность поступления в компрессоры и холодильники охлаждающей воды;
г) температуру охлаждающей воды, поступающей и выходящей из системы охлаждения по точкам;
д) давление и температуру масла в системе смазки;
е) величину тока статора, а при синхронном электроприводе – тока ротора электродвигателя;
ж) правильность действия лубрикаторов и уровень масла в них. Показания приборов через установленные инструкцией промежутки времени, но не реже чем через два часа, должны регистрироваться в журнале учета работы компрессора.
В журнале следует
записывать время пуска и остановки компрессора, причину остановки, замеченные
неисправности, проведение периодических проверок предохранительных клапанов и
манометров, проведение спуска конденсата и масла из влагомаслоотделителей,
воздухосборников и других емкостей, а также внеплановые чистки масляных и
воздушных фильтров.
Журнал работы регулярно проверяется и подписывается ежесуточно лицом, ответственным за безопасную эксплуатацию компрессорной установки.
3.13. Воздушные фильтры следует проверять в сроки, предусмотренные инструкцией по эксплуатации компрессорной установки.
3.14. Следует производить регулярный наружный осмотр оборудования компрессорной установки, обтирку и очистку ее наружных поверхностей от пыли и грязи. Не допускаются утечки масла и воды, особенно попадание масла на фундамент. Причины утечек при их обнаружении должны оперативно устраняться.
В качестве обтирочных материалов применяется хлопчатобумажный или льняной материал.
3.15. Ремонт и очистка оборудования и трубопроводов, находящихся под давлением, не допускается.
3.16. Воздушные
висциновые фильтры после 1000 ч работы, но не реже одного раза в два месяца
следует тщательно очищать от скопившейся пыли и после просушки смазывать
висциновым или другими аналогичными маслами. Промывку фильтра следует
производить в дизельном топливе или в слабом растворе горячей щелочи с
последующей тщательной промывкой водой.
Сухие воздушные фильтры следует очищать согласно инструкции завода – изготовителя фильтра.
Примечание. Рекомендуется очистку и смазку ячеек висцинового фильтра производить поочередно, с таким промежутком времени, чтобы полный период между чистками каждой ячейки не превышал 1000 ч.
3.17. Осмотр клапанных коробок воздушного компрессора на отсутствие нагара производится не реже чем после 1000 ч работы. В случае обильного нагарообразования необходимо выяснить причину и устранить ее, а все клапанные коробки тщательно очистить от нагара.
3.18. Очистку воздухосборников, влагомаслоотделителей, промежуточных и концевых холодильников и нагнетательных воздухопроводов всех ступеней от масляных отложений следует производить по инструкции не реже одного раза за 5000 ч работы компрессора способом, не вызывающим коррозию металла.
Рекомендуется очистку
воздухопроводов и аппаратов производить 3%-ным раствором сульфанола. После
очистки производится продувка сжатым воздухом в течение 30 мин. (не менее).
Примечание. Для компрессорных станций, где установлены компрессоры без смазки полостей сжатия, или в установках, где предусмотрена специальная очистка сжатого воздуха от масла в капельном виде, а также если температура воздуха в воздухосборнике и воздухопроводах не превышает 50 °С, осмотр и очистка воздухосборников и воздухопровода производятся не реже одного раза в год.
Не допускается применять для очистки воздухосборников, влагомаслоотделителей и другого оборудования горючие и легковоспламеняющиеся жидкости.
3.19. При внутреннем осмотре, чистке или ремонте влагомаслоотделителей, воздухогазосборников или других аппаратов их следует отключить от соответствующей сети заглушками с хвостовиками, полностью освободить от оставшегося там газа или воздуха и продуть чистым воздухом в течение 10 мин. (не менее).
Все люки аппарата во время нахождения внутри работающего следует открыть и весь аппарат непрерывно вентилировать.
Работника для работ
внутри аппарата необходимо снабдить спецодеждой (комбинезоном) и защитными
очками. Внутренний осмотр, чистку или ремонт аппарата следует производить не
менее чем двумя работниками, из которых один должен находиться снаружи и
непременно следить за состоянием работающего внутри.
Работы внутри аппарата могут производиться только по разрешению лица, ответственного за безопасную эксплуатацию, который должен проинструктировать работающих в соответствии с требованиями нормативно-технических документов по промышленной безопасности.
3.20. Применение открытого огня в помещении компрессорной станции не допускается. Производство монтажных и ремонтных работ с применением открытого огня и электросварки в помещении компрессорной станции производится в соответствии с требованиями нормативно-технической документации на проведение этих работ.
3.21. Результаты ремонтных работ следует отражать в эксплуатационной документации на компрессорную установку.
3.22. Каждая компрессорная установка или группа однородных компрессорных установок оснащается следующей технической документацией:
а) паспортом (формуляром) на компрессорную установку;
б) схемой трубопроводов
(сжатого воздуха или газа, воды, масла) с указанием мест установок задвижек,
вентилей, влагомаслоотделителей, промежуточных и концевых холодильников,
воздухосборников, контрольно-измерительных приборов, а также схемы
электрокабелей, автоматики и т. п.; схемы вывешиваются на видном месте;
в) инструкцией (руководством) по безопасному обслуживанию компрессорной установки;
г) журналом учета работы компрессора;
д) журналом (формуляром) учета ремонтов компрессорной установки, в который следует также заносить результаты проверки сваренных швов;
е) паспортами-сертификатами компрессорного масла и результатами его лабораторного анализа;
ж) паспортами всех сосудов, работающих под давлением;
з) графиком ремонтов компрессорной установки;
и) журналом проверки знаний обслуживающего персонала.
3.23. Конструктивные изменения компрессоров, газопроводов, холодильников и прочей аппаратуры могут быть выполнены после согласования с заводом-изготовителем или специализированной организацией технической документации.
3.24. В качестве
прокладочных материалов для соединений трубопроводов следует применять
материалы, устойчивые к воздействию влаги, масла, а также температуры не менее
чем на 50 °С выше температуры газа
в трубопроводе.
3.25. В устройстве наружных нагнетательных воздухогазопроводов следует исключать возможность их внутреннего обмерзания.
3.26. Необходимо предусматривать возможность свободного температурного расширения трубопровода, предотвращающего его деформацию и разуплотнение соединений, а также возникновение дополнительных усилий на соединенное с ним оборудование.
3.27. На трубопроводы, проложенные вблизи теплоизлучающих аппаратов, следует наносить теплоизоляцию.
3.28. Трубопроводы следует прокладывать на расстоянии не менее 0,5 м от электрокабелей, электропроводов и другого электрооборудования.
3.29. Воздухопроводы и газопроводы следует укладывать с уклоном 0,005 в сторону линейных водоотделителей. Следует исключать образование застойных зон и участков, где могут скапливаться конденсат или масло.
3.30. На отдельных
участках трубопроводов, где возможно скопление воды и масла, следует
устанавливать линейные водоотделители с автоматической или ручной продувкой,
доступные для обслуживания.
Все устройства для удаления скапливающихся в воздухопроводе масла и воды необходимо регулярно проверять обслуживающим персоналом. В случае замерзания этих устройств отогревание их разрешается производить горячей водой, паром или горячим воздухом. Применение для этой цели открытого источника огня не допускается.
3.31. На воздухопроводах не допускается наличие глухих отводов и заглушенных штуцеров, способствующих скоплению и возможному самовоспламенению масляных отложений.
3.32. Арматура, устанавливаемая на трубопроводах, должна быть доступна для удобного и безопасного обслуживания и ремонта.
3.33. Аппараты и трубопроводы с температурой поверхности выше +45 °С, располагаемые на рабочих местах и в местах основных проходов, должны иметь тепловую изоляцию. Стенки цилиндров компрессора изоляции не подлежат.
3.34. Вентили, задвижки, клапаны должны быть в полной исправности и обеспечивать возможность быстрого и надежного прекращения доступа воздуха или газа.
Арматуру следует
пронумеровывать и наносить ясно видимые стрелки, указывающие направление
вращения маховиков, а также стрелки, обозначающие “открыто” и
“закрыто”.

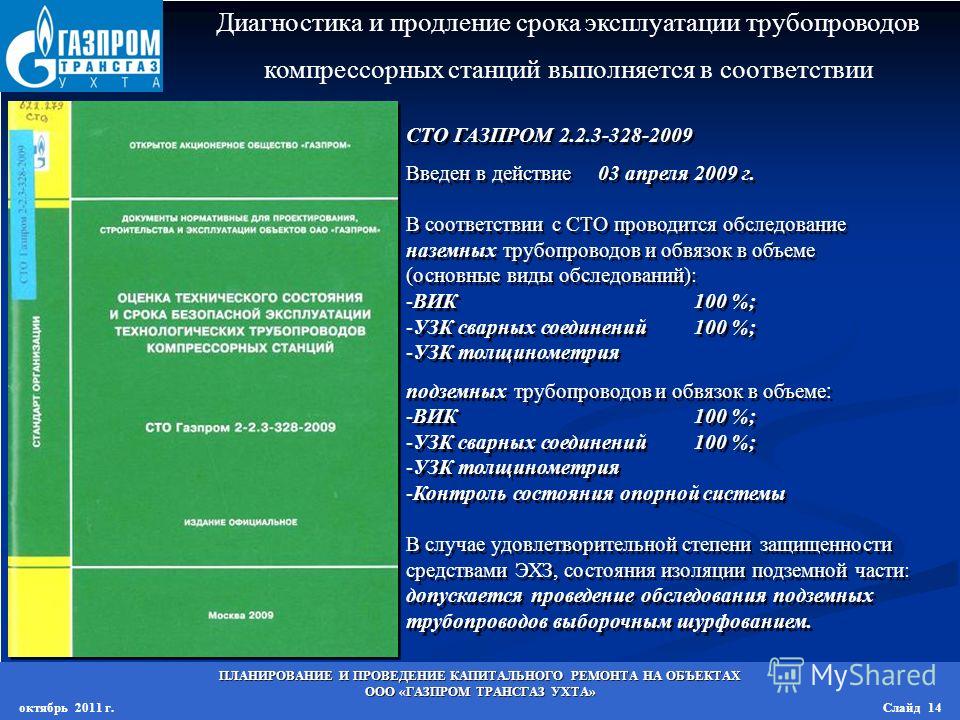

3.35. Техническое освидетельствование и техническое диагностирование оборудования следует проводить в соответствии с нормативно-технической документацией.
3.36. Пробное давление при гидравлическом испытании трубопроводов должно выдерживаться в течение 5 мин., после чего давление снижается до рабочего. При рабочем давлении производятся осмотр трубопровода и проверка сварных швов.
Результаты испытания считаются удовлетворительными, если во время испытания не произошло падения давления по манометру, а в сварных швах, трубах, корпусах, арматуре и т.п. не обнаружено признаков разрыва, течи и запотевания.
Трубопроводы, проложенные в непроходных каналах и давлением свыше 100 кгс/см2, испытываются в соответствии с требованиями нормативно-технической документации.
При отрицательных температурах наружного воздуха гидравлические испытания производятся на горячей воде с немедленным сливом ее после испытания.
3.37. Записи проведенных
чисток трубопроводов, текущего осмотра и ремонта, а также результаты
пневматического и гидравлического испытания трубопроводов заносятся в журнал
(формуляр) учета ремонта компрессорной установки с составлением актов
(протоколов).
3.38. Во время ремонта трубопровода ремонтируемая его часть должна быть отсоединена от сети с обеих сторон и очищена от скопившихся осадков масла.
После ремонта и очистки необходимо удостовериться в том, что в трубопроводе не осталось каких-либо посторонних предметов.
Компрессорная станция – Что такое Компрессорная станция?
AИ-95
0
AИ-98
0
97538
Компрессор – это устройство, задача которого увеличить уровень давления, а также сжатие воздуха или газа.

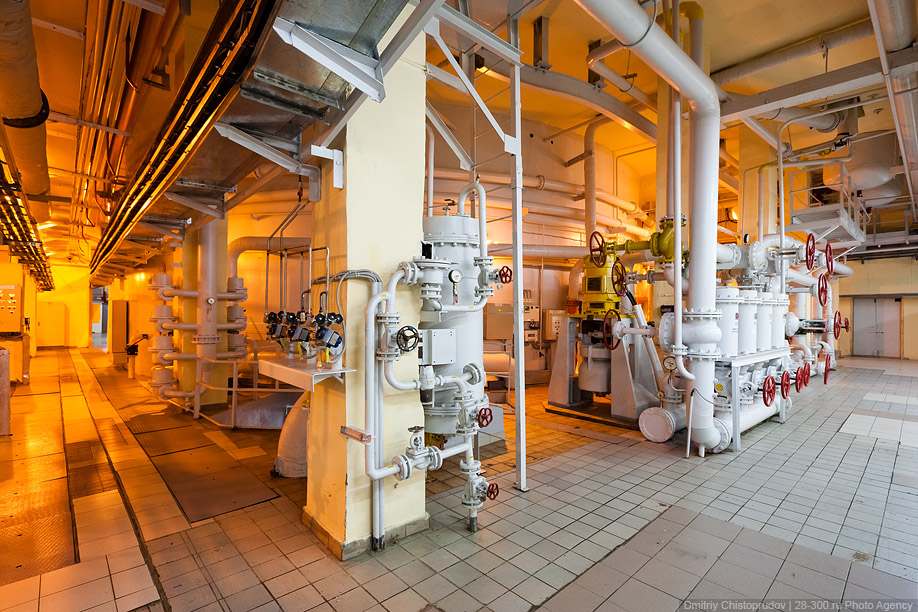

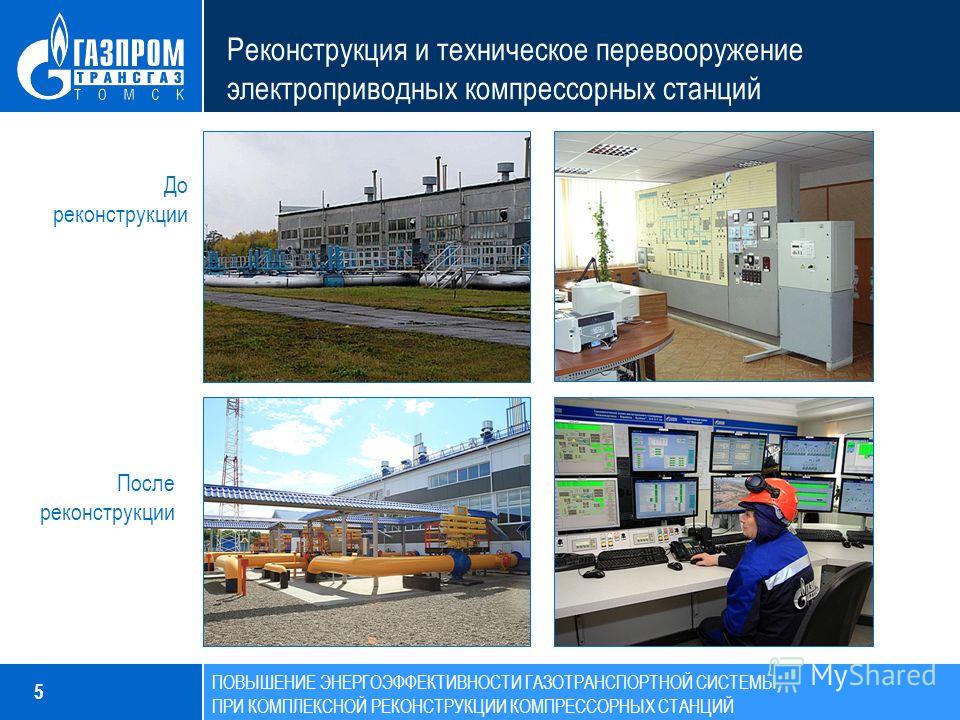

Компрессорные станции (КС) – это крупные промышленные объекты, которые поддерживают поток и давление природного газа:
- при добыче газа;
- транспортировке в магистральном газопроводе (МГП;
- хранении в хранилище (ПХГ).
Функционал КС:
- принимают газ из газопровода,
- повышают давление газа,
- отправляют газ обратно в газотранспортную систему (ГТС).
Насосно – перекачивающие станции (НПС) делают то же самое с нефтью.
По виду работ КС делят:
- дожимные (головные) ДКС и линейные КС системы МГП,
- КС ПХГ,
- нагнетательные КС обратной закачки газов в пласт.
Природный газ находится под высоким давлением, когда он проходит по МГП.
Чтобы природный газ оставался под давлением, его необходимо периодически сжимать по мере продвижения по трубе.
В КС газ сжимается турбиной или двигателем.
На больших расстояниях трение снижает давление в МГП, и поток газа замедляется.
На трассах МГП расположены 100ни КС, расположенных на расстоянии примерно 80-100 км друг от друга вдоль ГТС, которые обеспечивают необходимый «прирост» газа, помогая потоку двигаться из одной точки в другую.
КС работают круглосуточно, и за ними круглосуточно наблюдает высококвалифицированный персонал в центре контроля.
КС используют различные системы безопасности для защиты населения, сотрудников и объектов.
Каждая КС должна иметь систему аварийного отключения, которая останавливает компрессорные агрегаты, изолирует газопроводы от КС и отводит газ в газопровод около КС.
Все системы аварийного отключения ежегодно проходят полную проверку в соответствии с регламентами.
Турбины, которые приводят в действие газовые компрессоры, используют технологию с низким уровнем выбросов и работают на природном газе, работающем на чистом горении.
В США действующие федеральные правила требуют, чтобы турбины были спроектированы таким образом, чтобы при нормальных условиях эксплуатации уровень выбросов оксида азота (NOx) составлял 25 ч / млн (частей на 1 млн по объему, в сухом состоянии).
В случае выхода природного газа из КС, во время ежегодных испытаний или во время аварийного останова, природный газ – смесь углеводородов, прежде всего метана – будет безопасно подниматься и рассеиваться, поскольку он всасывается в атмосферу, потому что метан легче воздуха.
Уровень шума на КС не должен превышать средний уровень шума днем и ночью в 55 децибел в ближайшей чувствительной к шуму зоне, например, в жилых помещениях, школах, больницах и тд.
Для сравнения, посудомоечная машина шумит с уровнем 50 дБА.
Компрессор – это устройство, задача которого увеличить уровень давления, а также сжатие воздуха или газа.
На сегодняшний день на рынке представлены разные типы компрессоров, что позволяет подобрать компрессор нужной конструкции для конкретной цели.

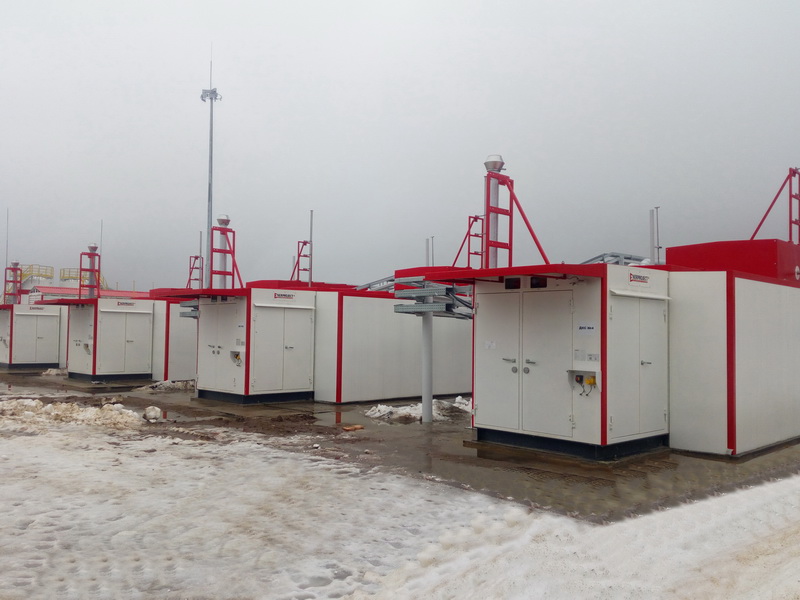

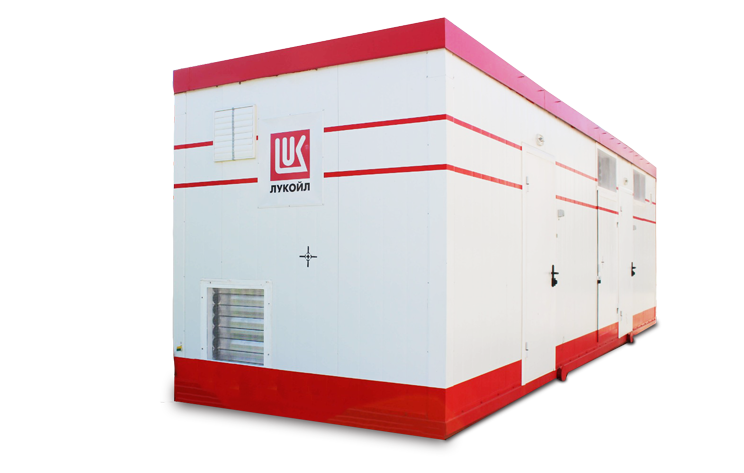

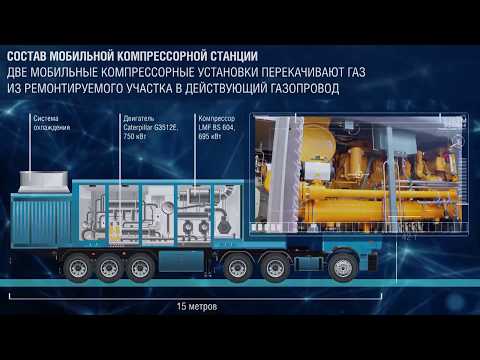

Дожимные Компрессорные Станции (ДКС) комплектуются компрессорами различных типов – винтовыми, центробежными, поршневыми.
ДКС подразделяются на типы, в зависимости от их мощности, функционального назначения, особенностей конструкции, типа привода и других технических характеристик.
Компрессорная станция может быть предназначена для сжатия различных сред.
Газовые компрессоры предназначены для сжатия азота, пропан-бутана, кислорода. Воздушные – для подачи сжатого воздуха различным потребителям.
В качестве привода компрессоров могут использоваться электродвигатели, газовые турбины и двигатели внутреннего сгорания.
В зависимости от конструктивного исполнения, габаритов и эксплуатационных условий компрессорные станции можно разделить на стационарные и мобильные, по конструкции используемого привода – на станции со встроенным или внешним приводом.
В зависимости от параметров подаваемого воздуха или газа (качества, объема, максимального давления) компрессоры делятся на разные категории.
Конструктивно для некоторых типов ДКС требуется водяная или воздушная система охлаждения.
Винтовые компрессоры (ВК)
Винтовые компрессоры имеют высокие эксплуатационные характеристики, простоту эксплуатации и обслуживания, надежность конструкции, относительно небольшие габариты и низкий уровень шума. По своим характеристикам, ВК (ротационные) существенно превосходят поршневые или центробежные компрессоры.
На сегодняшний день, ДКС с ВК активно используются в высокотехнологичных производственных процессах. Существует 2 конструктивных решения такой ДКС – с двойным или одинарным винтом.
Главная особенность ВК – возможность обеспечения фиксированной степени сжатия газа. Необходимое рабочее давление обеспечивается геометрическими параметрами камеры сжатия. Современные ВК имеют несколько дискретных степеней сжатия, которые можно оперативно выбираться, исходя из имеющейся потребности.
С целью повышения эффективности работы ВК и снижения потерь воздуха, используется впрыск масла в рабочий объем агрегата. Данная мера позволяет сохранять герметичность, обеспечивает должную смазку трущихся поверхностей, снижает шум, обеспечивает охлаждение электродвигателя компрессора холодильника вместе с используемым хладагентом – это особенно важно на последних ступенях сжатия.
Это позволяет эффективно использовать ВК в пневмосистемах, с возможностью значительных колебаний температуры и давления.
ВК не требуют специального обслуживающего персонала, обладают небольшими эксплуатационными издержками, характеризуются высокой надежностью и долговечностью. Вследствие многообразия типоразмеров ВК успешно функционируют как на малых, так и на очень крупных производствах.
Недостатки винтовых компрессоров
Наличие точных механизмов требуют тщательного выполнения технических требований в процессе эксплуатации.
Необходима масляная система с элементами охлаждения.
При малой загруженности компрессора ( 1/5 номинальной мощности), на всасывающем участке существенно снижается КПД.
Поршневые компрессоры (ПК)
Поршневые компрессоры широко распространены на промышленных и добывающих предприятиях. ПК работают по принципу нагнетания сжатого воздуха в цилиндрах посредством поршня, совершающего возвратно-поступательные движения.
Преимуществом ПК является простота конструкции, что повышает надежность, и, как следствие, простота технического обслуживания. Любая деталь может быть заменена при необходимости ремонта достаточно быстро, что снижает время простоя в сравнении с другими компрессорами.
ПК мобильны и могут производить сжатый воздух с очень высокими показателями давления.
Модификации ПК функционируют без подачи масла, что обуславливает высокую степень чистоты воздушных масс на выходе.
Стоимость ПК ниже при прочих равных параметрах в сравнении с компрессорами других типов.
Поршневые ДКС в отличие от винтовых ДКС в ряде случаев способны создать требуемое рабочее давление только путем 2-хступенчатого сжатия.
Недостатки ПК.
Уровень шума ПК достаточно высок. Для снижения уровня шума в конструкции ПК используется специальный кожух.
Центробежные компрессоры (ЦК)
Центробежные компрессоры работают, основываясь на принципе сжатия газов под воздействием центробежных сил. ЦК могут работать на 2-х и даже 4-х ступенях сжатия. Применяются ЦК преимущественно при необходимости получения больших объемов сжатого воздуха.
Конструкцию ЦК составляют ротор с симметричными рабочими колесами и корпус. 6 -ступенчатый ЦК делится на 3 отсека. Воздуху или смеси газов во время работы ЦК сообщается движение при помощи центробежных сил. Газ смещается к периферии рабочего колеса, сжимается и, одновременно с этим, приобретает определенную скорость движения. Далее, в кольцевом диффузоре происходит преобразование кинетической энергии в потенциальную. После этого воздух или другая смесь газов поступают в следующую ступень агрегата. Показатель максимального давления, которого можно достичь на одной ступени определяется прочностью рабочих колес, способных допустить скорость до 280 м/сек. Потребляемая мощность, показатели давления и коэффициент полезного действия напрямую зависят от производительности ЦК.
Регулировать работу ЦК можно при помощи дросселирования газа на стороне всасывания или изменения частоты вращения ротора.
При выборе компрессорных станций необходимо тщательно анализировать условия эксплуатации, характеристики и параметры использования.
Рынок компрессоров велик. Развивается и рынок пекиджеров, предлагающих агрегаты для сборки станций.
Тренд времени – увеличение рынка аренды и лизинга компрессорного оборудования.
#компрессорная станция #КС #Природный газ #давление #Компрессор #Дожимная
Последние новости
Новости СМИ2
Произвольные записи из технической библиотеки
Используя данный сайт, вы даете согласие на использование файлов cookie, помогающих нам сделать его удобнее для вас. Подробнее.
Определение категорий помещений по пожарной опасности
Объекты защиты идентифицируют по нескольким значимым признакам (они приведены в статье 6.1 ФЗ № 123 от 22.07.2008). В том числе каждый объект относят к определенной категории, которая указывает на степень его потенциальной опасности. На ее основании к объектам защиты предъявляют те или иные требования пожарной безопасности:
- здания, сооружения в помещения в них (которые принадлежат производственным объектам) оценивают на пожарную и взрывопожарную опасность;
- наружные установки оценивают на пожарную опасность.

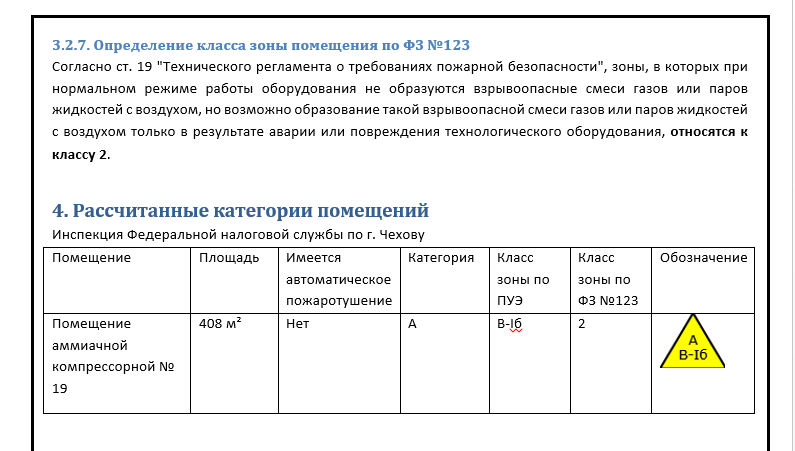

Определение категории зданий и сооружений
Требование присвоить категорию касается зданий и помещений, которые имеют производственное, либо складское, либо техническое назначение.
Категорирование зданий и помещений проводят исходя из того:
- какие горючие вещества и материалы в них находятся, и в каком количестве;
- как спроектированы помещения и какие технологические процессы в них проводятся.
Для зданий установлены категории А, Б, В, Г и Д, а для помещений — А, Б, В1-В4, Г и Д.
В обоих случаях «Д» указывает на минимально возможную взрывопожароопасность, «А» — на максимальную.

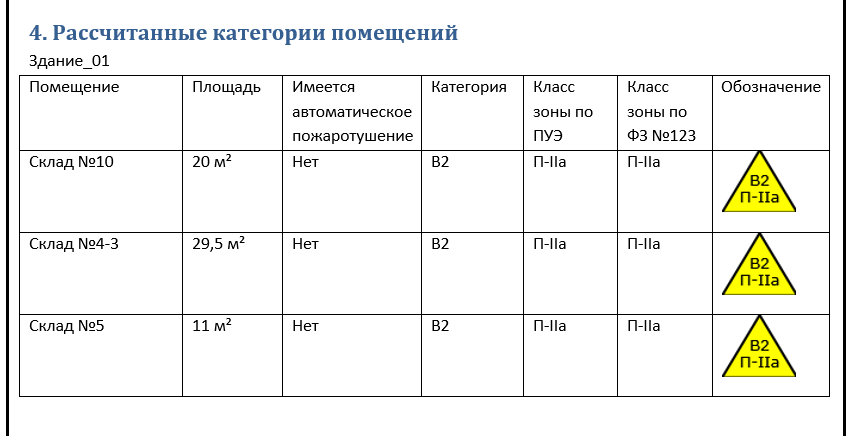

При категорировании производственных и складских помещений их соотносят по очереди с каждой категорией, начиная с «А». Исходя из того, какую долю и общую площадь составляют в здании помещения той или иной категории, присваивают категорию и самому зданию.
Примеры помещений, подлежащих категорированию
Категория | Помещения |
А | Склады бензина; предприятия, занимающиеся нефтепереработкой; производства с применением ацетона, na, k, водорода, спиртов и эфиров; помещения ацетилено-генераторных установок; цеха, где изготавливают и используют краски на основе лвж и гж.![]() |
Б | Цехи, в которых получают уайт-спирит, обрабатывают синтетический каучук или где образуется угольная, древесная или мучная пыль; аммиачное производство, галерея, по которой подается из шахты уголь. |
В | Электрощитовые; лесопильные, столярные и комбикормовые цехи; склады гсм; трансформаторные подстанции; автостоянки и посты диагностики и технического обслуживания. |
Г | Цеха термической обработки металла, кузницы, литейное производство, машинные залы дизельных электростанций, котельные. |
Д | Насосные оросительные станции; склады кислот и электролитов; инертных газов и негорючих материалов; цеха холодной обработки металла; бойлерные и насосные станции, где используются негорючие вещества и материалы. |

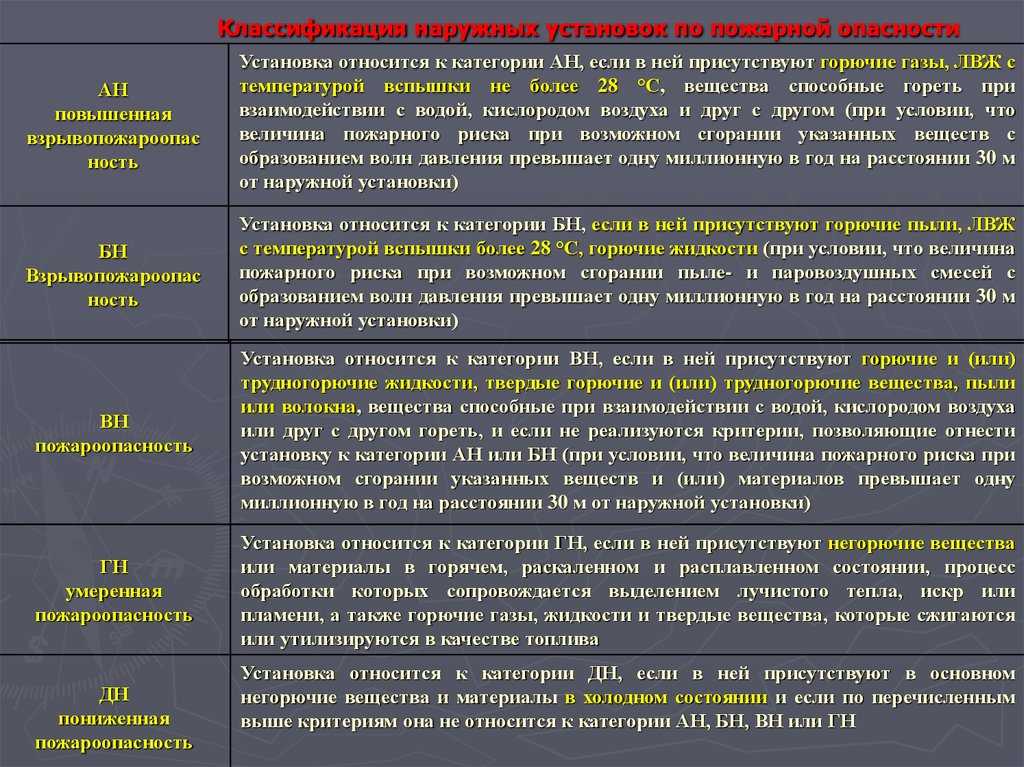

Определение категорий наружных установок
Для установок существуют пять категорий: АН, БН, ВН, ГН и ДН.
Их присваивают, по очереди сопоставляя с каждой характеристики проверяемых установок. При этом начинают с наиболее опасной — АН.
Примеры определения категории по пожарной опасности установок
Категория | Установки |
АН | Нефтеловушки, газорегуляторные пункты и т.д. |
БН | Силосные зернохранилища, резервуары для гж. |
ВН | Любые названные выше установки, если им нельзя присвоить ан или бн, а также трансформаторные шкафы, открытые площадки, где хранят древесину, уголь и других горючие материалы; компрессорные установки. |
ГН | Площадки для сварочных работ. |
ДН | Теплообменники; склады, где хранятся камень, металл и другие негорючие материалы. |

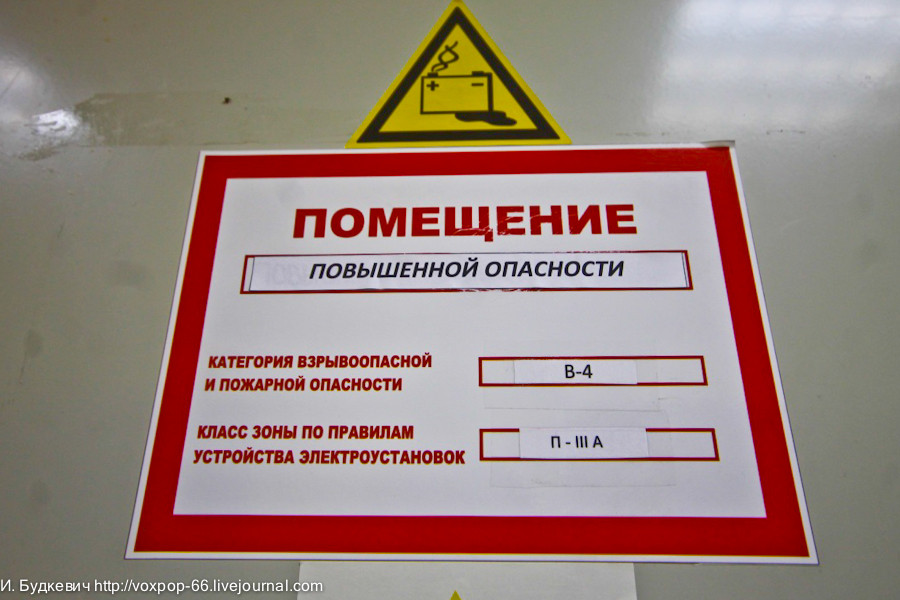

Присвоенные категории в виде условных обозначений наносят на установки и двери помещений (кроме относящихся к категории Д). Об этом должен позаботиться руководитель эксплуатирующей организации (собственник или иной законный владелец объекта).
Как именно производится категорирование объектов по пожарной и взрывопожарной опасности, описывается в ст. 25 и ст. 27 ФЗ № 123 и в СП 12.13130.2009. Вы можете сделать это самостоятельно, однако предлагаем обратиться за помощью к нашим специалистам. Они оперативно и грамотно произведут расчет по определению категории помещений и зданий ваших объектов, что позволит исключить вопросы со стороны органов ГПН.
Отправьте заявку на расчет категории пожарной опасности помещений
Вас может заинтересовать
Пожарная безопасность
Сертификат пожарной безопасности
Добровольный сертификат пожарной безопасности
Декларация пожарной безопасности на продукцию
Декларация пожарной безопасности зданий и сооружений
Независимая оценка пожарного риска
Расчет по оценке пожарного риска
Расчет категорий помещений
Фотолюминесцентные планы эвакуации
Раздел №9 «Мероприятия по обеспечению пожарной безопасности»
Проект на пожарную сигнализацию и систему оповещения людей о пожаре
Лицензия МЧС
Пожарные СТУ
Антитеррористическая безопасность
Паспорт антитеррористической защищенности
Паспорт безопасности объекта
Категорирование объекта
Разработка документов по противодействию коррупции
Разработка плана ГО и ЧС
Другие услуги
Свидетельство об утверждении типа средств измерений
Директива 2014/29/ЕU “Простые сосуды под давлением”
Декларация промышленной безопасности
Паспортизация отходов
Отзывы
24. 09.2021
5
Оценка
ООО “ПСК-Реконструкция”
Благодарственное письмо
ООО “ПСК-Реконструкция” выражает благодарность ООО “Серконс” за плодотворное сотрудничество в рамках проведения негосударственной … экспертизы проектной документации на проекты, разработанные нашей организацией.
Работа выполнялась грамотно и профессионально. Благодарим за рекомендации по устранению замечаний в ходе экспертизы и уверены, что в дальнейшем сумеем сохранить и продолжить наши партнерские отношения.
Особенно хочется поблагодарить Родригес Изабель Владиславовну за эффективное ежедневное взаимодействие с нашими сотрудниками.
Генеральный директор М.А. Ахиллес
30.09.2021
5
Оценка
ООО “Галактика”
Настоящим выражаем свою благодарность ГК “Серконс”, который является нашим основным партнером в сфере сертификации продукции с 2018 года. В перечень услуг, оказываемых нам ГК “Серконс”, . .. входит оформление Сертификатов Соответствия Таможенного Союза и Деклараций Соответствия Таможенного Союза.
Отдельно хочется отметить профессионализм работы менеджеров по сертификации продукции Мельникова Георгия Викторовича и Телицыну Евгению Николаевну, их ответственное отношение к каждому запросу, высокую скорость обработки запросов и оперативное разрешение возникающих вопрос.
Благодарим за сотрудничество и надеемся на эффективное взаимодействие в будущем!
Генеральный директор И.В. Липский
30.09.2021
5
Оценка
ООО “МорНефтеГазСтрой”
Уважаемая Яна Александровна!
Компания ООО “МорНефтеГазСтрой” выражает глубокую и искреннею благодарность ООО “СЗРЦ ПБ” за профессиональный подход к своей работе.
… Квалификация и опыт специалистов, которые всегда на связи, позволили оперативно решить возникшие вопросы в кратчайшие сроки и выполнить работу в соответствии со всеми нормами и правилами.
Желаем процветания и финансового благополучия вашей компании.
Будем рассчитывать на дальнейшее плодотворное сотрудничество в сфере проведения испытаний по определению пожаробезопасности продукции и сертификации.
Генеральный директор Тужик М.М.
30.09.2021
5
Оценка
ООО “Волгограднипиморнефть”
Уважаемый Алексей Петрович,
Выражаем Вам благодарность за качественно выполненную услугу по разработке специальных технических условий на проектирование и … строительство объекта в части обеспечения пожарной безопасности блока хранения и налива ТУГ по объекту: “Освоение месторождения D33 с объектами инфраструктуры. Первый эпат освоения. Реконструкция трубопровода товарной нефти НСП “Романово” – ООО “ЛУКОЙЛ-КНТ”.
Все работы были выполнены качественно и в запланированные сроки. Особенно хотелось бы отметить менеджера Дарью Олеговну Мастерских и экспертов Митичкина Александра Алексеевича и Черникова Евгения Михайловича за их профессионализм и оперативную работу.
Мы можем рекомендовать ООО “ПромМаш Тест” как надежного профессионального партнёра и надеемся на дальнейшее взаимовыгодное сотрудничество.
Первый зам. генерального директора – Директор по развитию бизнеса – Главный инженер А.В. Скурлатов
30.09.2021
5
Оценка
ООО “Мастер РУФ”
Благодарственное письмо.
От лица компании ООО”Мстер Руф” выражаем вам благодарность за качественно выполненную услугу по проведению негосударственной экспертизы … проектной документации на проекты, разработанные нашей организацией.
Все работы выполнены качественно и в ожидаемые сроки. В особенности хотелось бы отметить менеджера Родригес Изабель Владиславовну за профессионализм и оперативную работу. Мы можем рекомендовать ООО “Серконс” как надежного профессионального партнера и надеемся на дальнейшее взаимовыгодное сотрудничество.
30.09.2021
5
Оценка
Золотой медвежонок 2020
Благодарность
Оргкомитет 11 Национальной премии в сфере товаров и услуг для детей “Золотой медвежонок – 2020” выражает глубокую признательность за экспертную . .. поддержку и профессиональный подход к работе в Экспертном совете
Техническому директору ООО “ПромМаш Тест” Прокопьевой Ирине Александровне
Ваш экспертный опыт – ценный вклад в развитие премии.
С нетерпением ждём Вашего участия в 12 национальной премии “Золотой Медвежонок-2021”
Председатель оргкомитета А.В. Цицулина
30.09.2021
5
Оценка
ООО “Газэнергосеть розница”
Благодарственное письмо
Уважаемый Алексей Петрович!
ООО “ГЭС розница” выражает благодарность ООО “ПромМаш Тест” за выполненную … работу по проведению специальной оценки условий труда (СОУТ) в нашей компании в 2020 году. Благодаря компетентности и высокому уровню профессионализма специалистов ООО “ПромМаш Тест” услуги по проведению СОУТ были выполнены качественно и своевременно.
Коллектив ООО “ГЭС розница” желает Вашей команде успехов во всех начинаниях и достижения всех поставленных целей. Надеемся в будущем на взаимовыгодное сотрнудничество с Вашей организацией!
С уважением,
Заместитель генерального директора-
Главный инженер ООО “ГЭС розница” С.А. Карабашев
27.10.2021
5
Оценка
ФКП “Анозис”
Уважаемый Алексей Петрович!
ФКП “Анозис” выражает благодарность экспертной организации ООО “ПромМаш Тест”, за качественно проведённое техническое … диагностирование и экспертизу промышленной безопасности на производственных площадках нашего предприятия.
Хотим выразить благодарность за высокую организованность сотрудников и способность быстро и качественно решать поставленные задачи. Особенно хотим поблагодарить специалиста по промышленной безопасности Баздрова Олега Андреевича, инженеров Фёдорова Алексея Владимировича и Безуглова Антона Юрьевича, а так же руководителя отдела лицензирования и регистрации ОПО Юзвенко Романа Евгеньевича, за корректно выполненную работу и ответственный подход к выполнению поставленных задач.
Главный инженер О.Г.Бенцлер
27.10.2021
5
Оценка
АО “Раменский приборостроительный завод”
Уважаемый Алексей Петрович!
АО “Раменский приборостроительный завод” выражает благодарность и признательность лично Вам и всему коллективу ООО “Проммаш … Тест” за оперативное и качественное проведение специальной оценки условий труда на нашем предприятии.
На всех этапах сотрудники демонстрировали профессиональный подход к делу и высокую квалификацию в области проведения СОУТ. Особую признательность хочется выразить эксперту по СОУТ Ли Татьяне Владимировне за качественное и оперативное выполнение работ по СОУТ, широкий спектр профессиональных знаний и непосредственную вовлеченность в рабочий процесс. Отдельно хочется поблагодарить менеджера Михайлова Станислава Александровича, который был с нами от этапа заключения договора и на протяжении всего рабочего процесса, за его четкую клиентоориентированность.
За время работы мы убедились, что ООО “Проммаш Тест” как надежного партнера, работающего на высоком профессиональном уровне.
Главный инженер С.И. Пономарев
27.10.2021
5
Оценка
ГБК РО “МШОР №8 им. В.В. Понедельника” Ростов-на-Дону
Уважаемый Андрей Алексеевич!
ГБУ РО “СШОР № 8” пользуется услугами ООО “Серконс” по сертификации спортивных объектов, находящихся в оперативном управлении нашего … учреждения 2016 года.
За это время с помощью команды ООО “Серконс” г. Ростова-на-Дону произведена сертификация, а также продление сроков действия сертификатов на спортивные объекты в г. Ростове-на-Дону: Дворец спорта, открытый футбольный стадион на 1500 зрительских мест, водно-спортивная база “Зелёный остров”.
Выражаем благодарность команде менеджеров Вашей компании и особо хочется отметить работу менеджера Сундуковой Нилы Геннадьевны, которая за все эти годы персональной работы с нашим учреждением проявила себя как высокопрофессиональный, грамотный, ответственный и внимательный к проблемам клиента специалист.
Мы и дальше надеемся на сотрудничество с ООО “Серконс” и будем рекомендовать всем Вашу компанию как прекрасно организованную, авторитетную организацию.
И.о. директора А.А. Пивоваров
27.10.2021
5
Оценка
ООО “Хабаровскремпроект”
Уважаемая Яна Александровна!
ООО “ХАБАРОВСКРЕМПРОЕКТ” выражает благодарность компании ООО “СЗРЦ ПБ” за качественно выполненную услугу по разработке и … согласованию специальных технических условий в МЧС России ив Министерстве строительства и жилищного-коммунального хозяйства Российской Федерации.
Так же хотим особо отметить менеджера Синявского Дмитрия Юрьевича и руководителя Отдела независимой оценки риска и экспертизы пожарной безопасности Рементова Андрея Николаевича за профессионализм и качественное исполнение работы.
Мы можем рекомендовать компанию ООО “СЗРЦ ПБ”, как хорошо организованную, профессиональную команду, и рады, что приняли решение о сотрудничестве с Вами.
Также на сегодняшний день прорабатываем возможность сотрудничества с Вашей компанией на разработку и прохождение СТУ по планируемому проекту Гостиничный комплекс по пер. Некрасовский 30 в г. Владивостоке.
Генеральный директор
ООО “Хабаровскремпроект” А.А. Радыгин
27.10.2021
5
Оценка
АО “Евраз НТМК”
Уважаемая Яна Александровна!
АО “Евраз НТМК” выражает благодарность компании ООО “СЗРЦ ПБ” за качественно выполняемые услуги по разработке специальных технических … условий.
Мы можем рекомендовать компанию ООО “СЗРЦ ПБ”, как хорошо организованную профессиональную команду, выражаем уверенность в сохранении сложившихся отношений и надеемся на дальнейшее плодотворное сотрудничество.
Начальник УКС И.Е. Хаятов
27.10.2021
5
Оценка
ООО “АББ”
Уважаемая Андрей Алексеевич!
Благодарим ООО “Серконс” в лице Увайской Людмилы Леонидовны и ее команды специалистов за организацию и проведение работ по … сертификации и декларированию соответствия большого перечня продукции ООО “АББ”, подпадающей под действие Технических регламентов Таможенного союза ТР ТС 004/2011 “О безопасности низковольтного оборудования” и ТР ТС 020 направлениям нашего сотрудничества с ООО “Серконс”, которое длится с 2011 года.
Работа Ваших Специалистов важна и способствует процессу своевременного выпуска продукции ООО “АББ” в обращение на территории Таможенного союза.
Рассчитываем на продолжение стабильного, долгосрочного сотрудничества с ООО “Серконс”.
Старший инженер по технической поддержке Е.Н. Герасимович
и сертификации продукции
27.10.2021
5
Оценка
ООО “Магистраль”
Уважаемая Алексей Петрович!
ООО “Магистраль” выражает благодарность компании ООО “ПромМаш Тест” за профессиональное оказание услуги по негосударственной … экспертизе проектной документации и результатов инженерных изысканий.
За время нашего сотрудничества хотелось бы отметить компетентность менеджера Шуракова Сергея Сергеевича и его способность качественно и быстро решать вопросы.
Нам доставило большое удовольствие сотрудничество с компанией ООО “ПромМаш Тест”.
Мы рекомендуем данную компанию в качестве профессионального партнера и надеемся на дальнейшее сотрудничество.
Генеральный директор Г. М. Макаршин.
ООО “Магистраль”
27.10.2021
5
Оценка
ООО “Старт-Строй”
Генеральному директору ООО “Серконс” Григорьеву А.А.
ООО “Старт-Строй” выражает слова искренней благодарности руководству и сотрудникам ООО “Серконс” за поведение … экспертизы проектной документации строительства объекта: “Многоквартирный жилой дом №4 по адресу: г. Н.Новгород, Советский район, у дер. Кузнечиха”.
Отмечаем высокий профессионализм сотрудников Вашей организации, высокое качество работы. Благодаря слаженным действиям команды экспертов и менеджеров сопровождения, экспертиза была проведена в кратчайшие сроки и на высоком профессиональном уровне.
Желаем Вам профессионального роста и успехов в бизнесе.
Генеральный директор Поваляев А. В.
Смотреть все
Общая информация
ЗАО “Челябинский Компрессорный завод” имеет ряд типовых решений по изготовлению компрессорных станций винтовых – модульных, контейнерных типов БКК, МК, компрессорных станций МКС (изготавливаются в соответствии с ТУ 3643-364-51470687-2006, сертификат соответствия № РОСС RU МП02.В00876) предназначенных для снабжения качественным сжатым воздухом пневматических систем нефтяной, машиностроительной, деревообрабатывающей, текстильной, строительной других отраслях промышленности, при температуре окружающего воздуха от -40°С, до +40°С в стандартном исполнении, от -60°С, до +40°С в исполнении “СЕВЕР” и от -40°С, до +50°С в исполнении “ТРОПИК”.
Модульные компрессорные станции (МКС) поставляются в максимальной заводской готовности с установленной электроарматурой и элементами жизнеобеспечения. Укомплектованы компрессорными установками и оборудованием по подготовке сжатого воздуха и представляют из себя автономные компрессорные станции, для организации работы которых необходима всего лишь горизонтальная площадка и возможность подключения к электросети с напряжением 380В.
Модульные компрессорные станции изготовлены на основе блок – бокса, выполненного из бескаркасных трехслойных панелей толщиной 60 (80) мм (ТУ 67-18-165-93), с утеплителем из пенополиуритана (Y=56 кг/м3). Нашим предприятием производится три основных типоразмера бло-контейнеров: 4500x2900x3030 мм, 6000x2900x3030 мм и 7500x2900x3030 мм.
Также блок – бокс укомплектован монорельсом, под передвижную таль, грузоподъемностью 1000 (2000) кг. Степень огнестойкости здания – 3, категория помещения – В.
Для регулирования оптимальной температуры работы компрессорной установки в БКК предусмотрены впускные и выпускные окна, оборудованные системой заслонок и воздуховодов на которых установлены жалюзи с автоматическим управлением от датчика температуры, с помощью которых поддерживается оптимальная рабочая температура компрессорной установки.
В базовой комплектации каждый блок-контейнер оборудован:
осветительными приборами;
системой отопления с электроотопителями;
автоматической системой пожаротушения (огнетушители порошковые, самосрабатывающие).
Преимущества модульных компрессорных станций производства ЗАО “Челябинский компрессорный завод”:
– Возможность установки компрессоров различных типов (поршневых, винтовых с электрическим приводом, винтовых с приводом от дизельного двигателя, а также дожимных компрессоров и компрессоров высокого давления).
– Возможность установки дополнительного оборудования по согласованию с заказчиком.
– Полная автоматизация. Не требует присутствия обслуживающего персонала.
– Станции разработаны с учётом требований безопасности, а также экологических требований.
– Станции не требуют затрат на капитальное строительство, фундаментов и навесов, мобильны и могут перевозиться любым видом транспорта.
Дополнительные опции Модульных компрессорных станций, по желанию заказчика:
Система автоматического пожаротушения с выводом информации на диспетчерский пункт.
Приемно-передающее оборудование.
Охранная сигнализация с выводом информации на диспетчерский пункт.
Дистанционное управление METACENTRE (пр-во CMC, Бельгия). При поставке станций дополнительно предусматривается удаленный контроль основных параметров станции с возможностью пуска и останова компрессорных установок на расстоянии до 1000 м (возможно увеличение расстояния). Возможно управление компрессорной станцией с компьютера (по RS 485).
Измеритель точки росы сжатого воздуха.
Сепаратор для очистки конденсата от масла. Позволяет решить проблему дорогостоящей утилизации конденсата.
Система аварийного освещения.
Система подготовки сжатого воздуха.
Подбор оборудования для комплектования БКК выполняется согласно требований, предъявляемых Вами в опросном листе.
На все предлагаемое оборудование предоставляется гарантия 1 год.
Компрессорные установки типа ДЭН подготавливают воздух по 8-му классу промышленной чистоты по ГОСТ 17433-80. При необходимости более тщательной очистки и осушки, любые модульные компрессорные станции комплектуются дополнительным оборудованием, позволяющим получить сжатый воздух на выходе согласно 0-го класса загрязнения по ГОСТ 17433-80.
Предлагаются осушители холодильного и адсорбционного типа (с горячей и холодной регенерацией), система фильтрации углеводородов и пыли, производства фирмы Donaldson (Германия). В результате их применении на выходе мы получаем очищенный сжатый воздух с параметрами (точка росы -700С, остаточное содержание углеводородов менее 0,003 мг/м3, размер частиц менее 0,01 мкм.), превышающими требования класса загрязненности 0 в соответствии с ГОСТ 17433-80.
При необходимости в абсолютно безмаслянном сжатом воздухе предлагаем укомплектовать станцию системой каталитического разложения углеводородов EcoTecConverter производство Rotorcomp (Германия).
ЗАО “Челябинский компрессорный завод” разработал новое техническое решение для ускоренной зарядки и опробования тормозных систем подвижного состава железнодорожного транспорта. Техническое решение представляет собой компрессорные станции винтовые – модульные контейнерные типов: БКК, МКС, МК с установленным внутри устройством для ускоренной зарядки и опробования тормозов (далее УЗОТ) подвижного состава железнодорожного транспорта. Новизна конструкции состоит в том, что устройство УЗОТ расположено в одном блок – контейнере с компрессорными установками.
Компрессорная станция винтовая – модульная контейнерная с устройством УЗОТ обладает следующими преимуществами:
– значительное снижение стоимости сооружения,
– несравнимо меньшие сроки возведения (стандартная схема проектируется и строится минимум год, перспективная схема вводится в эксплуатацию за несколько дней),
– отсутствуют протяженные трубопроводы между компрессорной и устройством УЗОТ, в следствии чего исключаются утечки и отсутствует перепад давления,
– мобильность, возможность перемещения модульной станции при модернизации путей,
– простота обслуживания и контроля состояния оборудования,
– полная автономность станции (автоматическая система отопления и пожаротушения),
– Энергосбережение. Разработанная конструкция обладает значительно большим КПД в следствии следующих особенностей: отсутствуют потери в трубопроводах, в следствии их незначительной длины, система отопления станции позволяет экономить энергоресурсы, т.к. электрические обогреватели используются только при запуске станции, а при дальнейшей работе обогрев станции производится за счёт горячего воздуха выходящего из компрессорных установок.
– Простота управления. Управление компрессорами и устройством УЗОТ осуществляется с одного операторского места.
Компрессорная станция винтовая – модульная контейнерная может быть укомплектована одним или несколькими устройствами УЗОТ. В зависимости от удалённости диспетчерского пункта, электронный блок управления установки УЗОТ может устанавливаться или в блок – контейнере, или в диспетчерском пункте. Управление устройством УЗОТ может осуществляться при помощи персонального компьютера расположенного в диспетчерском пункте. Таким образом, с одного персонального компьютера производится управление устройствами УЗОТ и компрессорными установками.
Дополнительно мы предлагаем установить в блок – контейнере сепаратор для отделения конденсата от масла, что позволит решить проблему утилизации опасного для окружающей среды конденсата.
Общие сведения о компрессорных станциях природного газа
Компрессорные станции являются неотъемлемой частью сети газопроводов, по которым природный газ перемещается от отдельных добывающих скважин к конечным потребителям. Когда природный газ движется по трубопроводу, расстояние, трение и перепад высот замедляют движение газа и снижают давление. Компрессорные станции стратегически размещены в сети трубопроводов для сбора и транспортировки, чтобы помочь поддерживать давление и поток газа на рынок.
Компоненты компрессорной станции
Природный газ поступает на компрессорную станцию по трубопроводу во дворе станции и проходит через скрубберы и фильтры для извлечения любых жидкостей и удаления твердых частиц или других твердых частиц, которые могут быть в газовом потоке (рис. 1). После очистки поток природного газа направляется по дополнительному дворовому трубопроводу к отдельным компрессорам. Компьютеры регулируют поток и количество единиц, необходимых для выполнения запланированных требований к системному потоку. Большинство компрессорных агрегатов работают параллельно, при этом отдельные компрессорные агрегаты создают необходимое дополнительное давление перед направлением газа обратно в трубопровод с восстановлением полного рабочего давления. Когда требуемое повышение давления очень велико, несколько компрессорных установок могут работать поэтапно (последовательно) для поэтапного достижения желаемого давления.
При сжатии природного газа выделяется тепло, которое необходимо рассеивать для охлаждения газового потока перед тем, как он покинет компрессорную установку. На каждые 100 фунтов на квадратный дюйм повышения давления температура газового потока увеличивается на 7-8 градусов. Большинство компрессорных станций имеют систему воздушного охлаждения для отвода избыточного тепла («доохладитель»). Тепло, выделяемое при работе отдельных компрессорных агрегатов, отводится через герметичную систему охлаждения, аналогичную автомобильному радиатору.
В зонах с влажным газом или зонах, производящих сжиженный природный газ (NGL), изменения давления и температуры вызывают выпадение некоторых жидкостей. Выпадающие жидкости собираются в резервуары и вывозятся за пределы участка. Уловленные жидкости называются природным бензином или капельным газом, который часто используется в качестве смеси с автомобильным бензином.
Большинство компрессорных станций питаются от части природного газа, проходящего через станцию, хотя в некоторых районах страны все или некоторые агрегаты могут питаться от электричества в первую очередь из соображений защиты окружающей среды или безопасности. Компрессоры, работающие на газе, могут приводиться в действие либо обычными поршневыми двигателями, либо газотурбинными установками. Между этими конкурирующими технологиями компрессорных двигателей существуют различия в конструкции и эксплуатации, а также уникальные выбросы воздуха и шума.
На станции может быть один или несколько отдельных компрессорных агрегатов, которые могут находиться на открытом воздухе или, что чаще, размещаться в здании для облегчения технического обслуживания и безопасного управления. Новые единицы часто размещаются по одной на здание, но в одном большом здании может быть несколько единиц. Компрессорные здания обычно имеют изолированные стены, экранированные выхлопные системы и современные вентиляторы для снижения уровня шума. В недавно построенных компрессорных зданиях эти функции могут быть реализованы в тех случаях, когда местные, государственные или федеральные нормы требуют снижения уровня шума (рис. 2).
Рис. 2. Внутри здания компрессора. Предоставлено образовательной группой Marcellus
Компрессорные станции для линий сбора часто больше, чем компрессоры линий электропередач, из-за того, что в комплекс входит несколько трубопроводов, а в некоторых случаях требуется дополнительное оборудование для фильтрации и удаления жидкостей из газового потока ( Рисунок 3). К другим компонентам компрессорного комплекса относятся резервные генераторы, газоизмерительное оборудование, системы фильтрации газа, системы контроля и управления безопасностью. Также может быть оборудование для одоризации для добавления меркаптана, который придает характерный сернистый запах природному газу.
Рис. 3. Двор компрессорной станции. Предоставлено Spectra Energy
1. Трубопроводы станции 2. Фильтры-сепараторы/скрубберы 3. Компрессорные агрегаты 4. Система охлаждения газа 5. Система смазочного масла 6. Глушители (глушители выхлопа) 7. Система топливного газа 8. Резервные генераторы
Разрешительная и нормативная база
Компрессорные станции разрешены и регулируются на федеральном уровне или уровне штата в зависимости от типа трубопровода, который обслуживает компрессор. В этой публикации будут обсуждаться два основных типа трубопроводных/компрессорных систем: системы сбора и системы передачи между штатами. Следует отметить, что назначение, а не размер трубы определяет, является ли трубопровод сборной или межгосударственной линией.
Компрессорные станции в системе сбора
Линии сбора обычно представляют собой трубопроводы меньшего диаметра (обычно в диапазоне от 6 до 20 дюймов), по которым природный газ перемещается от устья скважины к установке по переработке природного газа или к соединению с более крупным магистральным трубопроводом. Линии сбора регулируются на государственном уровне, и компрессорные станции, являющиеся частью системы сбора, также регулируются государством. В Пенсильвании Департамент охраны окружающей среды (PA DEP) отвечает за экологические разрешения и регулирование во время планирования и строительства компрессора системы сбора. Отдел газовой безопасности Комиссии по коммунальным предприятиям Пенсильвании (PA PUC) отвечает за надзор за безопасностью во время строительства и эксплуатации определенных объектов класса 2, класса 3 и класса 4. Регулирование PA PUC включает в себя спецификации материалов и конструкции, проверки на месте и проверку процедур обслуживания и безопасности компании.
Природный газ в системе сбора может поступать на компрессорную станцию под различным давлением в зависимости от давления в скважинах, питающих систему, и расстояния, которое проходит газ от устья скважины до компрессора. Независимо от входного давления, газ должен быть отрегулирован или сжат до давления передачи (обычно от 800 до 1200 фунтов на квадратный дюйм), прежде чем он сможет попасть в систему передачи между штатами. Поскольку требования к сжатию в системе сбора могут быть значительными, эти компрессорные системы, как правило, представляют собой крупные объекты, состоящие из 6–12 компрессоров в нескольких зданиях. Многие из этих компрессорных станций системы сбора увеличиваются в размерах по мере бурения большего количества скважин в районе, что увеличивает потребность в сжатии. Постоянные требования к земле для компрессора системы сбора обычно составляют от 5 до 15 акров, но они могут превышать это значение, учитывая уклон земли и другие факторы.
Компрессорные станции межгосударственной газотранспортной системы
Магистральные трубопроводы, как правило, представляют собой трубопроводы большого диаметра (20–48 дюймов) на большие расстояния, по которым природный газ транспортируется из районов добычи в районы сбыта. Эти межгосударственные трубопроводы транспортируют природный газ через границы штатов, а в некоторых случаях по всей стране. Федеральная комиссия по регулированию энергетики (FERC) отвечает за размещение, строительство и эксплуатацию межгосударственных трубопроводов и компрессоров. Процесс проверки FERC включает в себя экологическую экспертизу, оценку альтернативных участков и взаимодействие с землевладельцами и общественностью.
После ввода в эксплуатацию межштатных компрессорных станций, регулируемых федеральным законодательством, безопасность станции регулируется, контролируется и обеспечивается Министерством транспорта США (DOT). В DOT Управление по безопасности трубопроводов и опасных материалов (PHMSA) отвечает за соблюдение надлежащих стандартов проектирования, строительства, эксплуатации, технического обслуживания, испытаний и проверок.
Линии электропередач между штатами регулируются на федеральном уровне, и компрессорные станции, являющиеся частью системы электропередачи между штатами, также регулируются на федеральном уровне. Компрессорные установки между штатами должны в целом соответствовать местным и государственным нормам; однако в случае конфликта преобладают более строгие правила.
Природный газ в трубопроводе между штатами обычно находится под давлением от 800 до 1200 фунтов на квадратный дюйм. Чтобы газ продолжал оптимально течь, его необходимо периодически сжимать и проталкивать по трубопроводу. Трение и перепад высот замедляют газ и снижают давление, поэтому компрессорные станции обычно размещают вдоль трубопровода на расстоянии от 40 до 70 миль друг от друга, чтобы обеспечить повышение давления. Поскольку они обеспечивают только повышение давления, компрессоры системы передачи между штатами, как правило, являются меньшими объектами по сравнению с компрессорами системы сбора. Типичная установка может состоять из двух компрессорных установок (одной рабочей и одной резервной) в одном здании. Типичное постоянное требование земли для межгосударственного компрессора составляет от 4 до 5 акров.
Соображения безопасности
Компрессорные станции оснащены различными системами и методами безопасности для защиты населения и сотрудников станции в случае чрезвычайной ситуации. Например, на каждой станции есть система аварийного отключения (ESD), подключенная к системе управления, которая может обнаруживать нештатные ситуации, такие как непредвиденное падение давления или утечка природного газа (рис. 4). Эти аварийные системы автоматически останавливают компрессорные агрегаты, изолируют газопровод компрессорной станции и вентилируют его (иногда это называется продувкой). Правила требуют, чтобы компрессорные станции периодически тестировали и выполняли техническое обслуживание системы аварийного отключения для обеспечения надежности. Землевладельцам, соседям и лицам, оказывающим первую помощь, рекомендуется ознакомиться с системами безопасности, процедурами испытаний и протоколами реагирования на чрезвычайные ситуации для компрессорных станций в их районе.
Рисунок 4. Клапан аварийного отключения на входящем трубопроводе. Предоставлено Marcellus Education Team
Одоризация
Природный газ представляет собой бесцветный газ без запаха, поэтому в газовый поток в качестве дополнительного механизма безопасности добавляют одорант, обычно меркаптан. Одоризация природного газа в межштатных и сборных системах передачи регулируется Разделом 49, часть 192 Федерального свода правил, который требует, чтобы линии электропередачи в густонаселенных районах (места класса 3 и 4) были одорированы. Области с серьезными последствиями подлежат дополнительным уровням регулирования для обеспечения общественной безопасности. «Расположение класса» — это термин, используемый в правилах для обозначения плотности населения вокруг трубопровода. Местоположение класса определяется количеством жилых единиц в пределах 220 ярдов на скользящей миле трубопровода. К классам 3 и 4 относятся места с 46 или более зданиями или здание, занимаемое 20 или более людьми не менее 5 дней в неделю в течение 10 недель (школы, общественные центры и т. д.). Транспортные трубопроводы в местах Класса 1 и 2 — сельские районы с менее чем 46 зданиями на скользящую милю — освобождаются от правил одоризации. С практической точки зрения, газ, который одорирован для местоположений класса 3 или 4 «вверх по течению», будет сохранять некоторый уровень одоранта в газовом потоке, когда он проходит через зоны класса 1 и 2.
Сбор компрессоров системы (Пенсильвания) | Межгосударственные системы компрессоров (федеральный) | |||
---|---|---|---|---|
Агентство | Регулирование | Агентство | Регулирование | 45595 | . | ПА ДЕП | Пересмотренное разрешение ГП-5 | EPA и PA DEP | Закон о чистом воздухе |
Уровень шума | Нет* | *Муниципалитеты могут иметь местные постановления о шуме, которые будут применяться к компрессорным станциям на территории муниципалитета | Шум не должен превышать средний дневной и ночной уровень 55 децибел в любой ранее существовавшей зоне, чувствительной к шуму (NSA), такой как школы, больницы или жилые дома | |
Эрозия и отложения | ПА ДЭП | Глава 102: Правила борьбы с эрозией и загрязнением наносами | ФЕРК | FERC работает в сотрудничестве с районными природоохранными округами для реализации этих правил |
Расположение | PA DEP (ограниченный) | Глава 105: разрешение на водные пути и водно-болотные угодья | ФЕРК | Обзор FERC, экологическая экспертиза и общественное мнение |
Вибрация | Нет | ФЕРК | Компании обязаны соблюдать правило FERC в 18CFR 380.![]() | |
Эксплуатация, техническое обслуживание и безопасность | ПА PUC | Спецификации материалов и конструкции, проверки на месте, проверка технического обслуживания и техники безопасности | США ТОЧКА PHMSA | Спецификации материалов и конструкции, проверки на месте, проверка технического обслуживания и техники безопасности |
Общественный вход | ПА ДЭП | 45-дневный период комментариев по предлагаемым общим разрешениям | FERC PA DEP | Общественность может внести свой вклад в предлагаемую компрессорную станцию на нескольких этапах процесса проверки FERC 25 Па. Код 127.621 |
Вопросы общества и землевладельца
Хотя некоторые соглашения об аренде нефти и газа и сервитута трубопровода могут разрешать строительство компрессорных станций на арендованных площадях, большинство соглашений о компрессорных станциях заключаются как отдельный контракт с землевладельцем. Когда речь идет об аренде полезных ископаемых, правах проезда или других соглашениях, как правило, рекомендуется, чтобы соглашение было как можно более узким и не допускало размещения наземных сооружений, таких как компрессорные станции, в рамках соглашения. Поступая таким образом, землевладелец может получить дополнительную прибыль от аренды компрессора и сосредоточиться на переговорах об условиях, которые являются уникальными для аренды или продажи компрессора (или вообще избежать этого). Например, расположение площадки, шумоподавление, ограничения движения и освещения могут быть более важными соображениями на компрессорной площадке, чем другие соглашения. Если компрессорная станция уже включена в соглашение об аренде полезных ископаемых или трубопроводе, землевладелец может запросить у оператора соглашение о недропользовании, чтобы указать правила и ограничения для строительства компрессорной станции; однако, как правило, об этом легче договориться до того, как вы подписали договор аренды полезных ископаемых.
Обратитесь к публикациям Penn State Extension «Руководство землевладельца по аренде земли в Пенсильвании» и «Переговоры о праве отчуждения трубопровода в Пенсильвании» для получения дополнительной информации об аренде полезных ископаемых и соображениях о полосе отвода.
Сдать в аренду или продать участок?
Операторы компрессоров могут предпочесть владеть недвижимостью, а не арендовать площадь, на которой построена компрессорная станция. Землевладельцы должны учитывать последствия продажи или сдачи в аренду своего имущества для компрессорной станции. Продажа участка может облегчить некоторые проблемы землевладельцев, такие как ответственность, налоги на имущество, посягательство и рекультивация участка. Оплата продажи сайта обычно происходит авансом и в полном объеме без возможности дополнительных, текущих платежей.
Сдача имущества в аренду может предоставить землевладельцу больший контроль над размещением и проектированием компрессорной станции. Землевладельцу могут потребоваться буферы, чтобы уменьшить помехи для звука и зрения. Аренда может дать землевладельцам больше рычагов влияния на этапах строительства и эксплуатации компрессорной станции — арендованная компания по транспортировке и переработке может быстрее реагировать на запросы землевладельца, у которого они арендуют. В любом случае, землевладельцам важно учитывать соглашение и то, как оно может повлиять на их прибыль и образ жизни. При принятии решения об аренде или продаже следует также учитывать подоходный налог и налог на имущество.
Оценка
Сколько стоит площадка под компрессорную станцию? Ответ может значительно различаться в зависимости от местоположения и порога отдельного землевладельца для обсуждения условий договора купли-продажи. Если условия не выполняются, готов ли землевладелец пойти на компромисс? Землевладельцы должны подумать, не повлияет ли проект на их землю, образ жизни и/или сельскохозяйственную деятельность. Некоторые пункты для рассмотрения при согласовании цены могут включать:
- Необходимое количество земли
- Количество нарушенных земель (временных и постоянных)
- Недвижимая стоимость земли
- Влияние на использование и стоимость оставшейся площади
- Потенциальное вмешательство в сельскохозяйственные операции
- Стоимость недавней аренды и продажи компрессорных площадок в вашем регионе
Помните, что не существует установленной суммы в долларах, которую должен принять землевладелец, но стоимость недавних сделок по аренде и продаже участков дает общее представление о том, сколько отрасль готова заплатить за аналогичные соглашения в вашем районе.
Программа Clean and Green
Clean and Green — это льготная оценка налога на имущество, которая поощряет сохранение ферм, лесов и открытых земель в Пенсильвании. Закон о чистоте и зелени позволяет выделить часть имущества, отведенного для нефтегазовых операций, без штрафных санкций, которые повлияют на все имущество. Пострадавшая часть имущества будет облагаться откатным налогом (до 7 лет и сбором в размере 6 процентов простых процентов) и в будущем будет оцениваться по полной рыночной стоимости. Землевладельцы, участвующие в программе «Чистый и зеленый» или любой другой программе консервации или консервации, должны рассмотреть вопрос о том, чтобы юрисконсульт рассмотрел и внес поправки в соглашение, указав, что арендодатель или покупатель берет на себя уплату любых задолженностей по налогам или штрафов, начисленных в результате соглашения.
Соображения по местоположению
Участки компрессорных станций сильно различаются по количеству акров, нарушенных на этапе строительства, и земель, постоянно используемых во время эксплуатации. (Рисунок 5). Это может варьироваться от 3 акров до более чем 20 акров на участок; средняя площадь компрессорной станции системы сбора, построенной за последние несколько лет, может составлять от 12 до 15 акров, но земляные работы, складирование грунта и подъездные дороги добавят общую нарушенную площадь. Землевладельцы могут пожелать указать ограничение на нарушенные акры и количество земли, разрешенной для постоянного использования. Участки для временного использования или строительства должны быть четко указаны с точки зрения использования и количества времени, в течение которого они пригодны (например, «временный» не имеет определения в соглашении до тех пор, пока землевладелец не установит такие параметры, как как 6 месяцев или 1 год).
Рисунок 5. Компрессорная станция. Предоставлено Центром информационных технологий и исследований Marcellus
Уровень шума
Компрессоры могут создавать значительный уровень шума в зависимости от типа компрессора, используемых технологий подавления звука, уклона земли вокруг компрессора и других факторов. Землевладельцы могут пожелать учитывать шум, так как он влияет на них и их соседей, при заключении договора на компрессорную станцию. Операторы компрессорных станций часто предусматривают определенный уровень снижения шума при проектировании своих площадок, но землевладелец может захотеть включить минимальные стандарты в договор аренды или продажи.
В настоящее время FERC требует, чтобы уровень шума не превышал 55 децибел среднего дневного/ночного уровня звука (дБА Ldn) в ближайшей зоне, чувствительной к шуму (NSA). К зонам, чувствительным к шуму, относятся жилые дома, места отправления культа и другие места. Это требование распространяется только на компрессорные станции, регулируемые FERC, включая систему трубопроводов между штатами в Пенсильвании, но не включает компрессоры, подключенные к коллекторным линиям. В некоторых муниципалитетах (округах, поселках, районах) действуют собственные постановления, ограничивающие шум. Если существует постановление, рассмотрите возможность попросить у муниципальных чиновников копию постановления.
В штате Пенсильвания не существует основных нормативных актов, регулирующих уровень шума от компрессорных станций. Если предлагаемый объект не находится под юрисдикцией FERC, а в муниципалитете нет постановления о шуме, землевладельцы должны рассмотреть возможность добавления минимальных стандартов в свой договор аренды/продажи. Землевладельцы могут также рассмотреть вопрос о будущей жилой застройке в районе предполагаемой компрессорной площадки. Одно из соображений состоит в том, чтобы установить ограничение шума на границе компрессорной площадки (например, не более 60 дБА Ldn от края компрессорной площадки), а не в ближайшей зоне, чувствительной к шуму.
Уровни звука в дБА | Общие | Сельское хозяйство |
---|---|---|
0 | Порог слышимости (самый слабый звук) | |
40 | Тихий кабинет, библиотека | |
50-60 | Обычный разговор | |
55-70 | Посудомоечная машина | |
74-112 | Трактор | |
77-120 | Бензопила | |
79-89 | Самоходная косилка | |
80-105 | Комбинат | |
81-102 | Зерносушилка | |
83-116 | Самолет для уборки урожая | |
85-106 | Садовый опрыскиватель | |
85-115 | Свиной визг | |
88-94 | Садовый трактор | |
93-97 | Помол зерна | |
110 | Воздуходувка | |
110-130 | Рок-концерт | |
125 | Реактивный самолет на рампе |
Источники: Потеря слуха у сельскохозяйственных рабочих , Национальный совет по безопасности, Итаска, Иллинойс; Лига слабослышащих, Нью-Йорк, штат Нью-Йорк.
Качество воздуха
Большинство компрессорных станций, работающих на природном газе, приводятся в действие двигателями внутреннего сгорания, которые выбрасывают выхлопные газы в атмосферу. В 2013 году ПО ДЭП ввело более строгие нормы выбросов для компрессорных станций посредством пересмотренного ГП-5. ПО ДЭП разработало комплексную программу сокращения выбросов в атмосферу при компримировании и переработке природного газа.
PA DEP разработал форму сертификации соответствия и образец рабочего листа, чтобы помочь регулируемой отрасли с представлением сертификатов соответствия, которые должны быть представлены до 1 марта каждого года. Агентство по охране окружающей среды США также регулирует выбросы в атмосферу компрессорными станциями в соответствии с положениями Закона о чистом воздухе.
Компрессорные станции могут быть потенциальным источником выбросов метана. В 2012 году EPA подсчитало, что 45 процентов выбросов метана в секторе транспортировки и хранения природного газа приходится на традиционные поршневые компрессоры (по оценкам EPA, на сектор транспортировки и хранения приходилось 27 процентов общих выбросов метана в нефтегазовой отрасли). промышленность). Чтобы ограничить выбросы метана в нефтегазовой отрасли, Агентство по охране окружающей среды разработало программу Natural Gas STAR, которая представляет собой гибкое добровольное партнерство, направленное на поощрение нефтегазовых компаний к внедрению рентабельных технологий и методов сокращения выбросов метана. Многие компании отрасли присоединились к программе Gas STAR и внедряют методы и технологии по снижению выбросов метана. Агентство по охране окружающей среды недавно объявило о программе Gas STAR Gold для признания предприятий, применяющих комплексный набор протоколов для сокращения выбросов метана. Запуск программы Gas STAR Gold запланирован на 2015 г.
В дополнение к любым требованиям государственных разрешений на качество воздуха компрессорные станции, находящиеся в юрисдикции FERC, проходят проверку в соответствии с Законом о национальной политике в области охраны окружающей среды (NEPA). Экологический документ FERC будет касаться как строительных, так и эксплуатационных выбросов в атмосферу от компрессорной станции, а также воздействия на почву, восстановление площадки и визуальное воздействие.
Освещение и движение транспорта
Освещение и движение транспорта внутри и вокруг компрессорных установок могут иметь большое значение во время строительства и эксплуатации. Движение транспорта — неизбежная проблема, потому что оборудование, материалы и рабочие будут приезжать на площадку каждый день. Землевладелец может договориться об ограничении движения тяжелых грузовиков и перемещения оборудования на участок и с него в определенные часы (например, в ночное время).
Свечение неба или световое загрязнение — это осветление ночного неба, вызванное искусственным светом, рассеянным мелкими частицами в воздухе, такими как капли воды и пыль. Методы уменьшения светового загрязнения включают направленное освещение и использование экранированных светильников, чтобы меньше света попадало в места, где он не нужен или не нужен. Направленное освещение и экранированные светильники — это пункты, которые могут быть рассмотрены в договоре аренды/продажи участка.
Смягчение почв и восстановление участков
Значительное нарушение и уплотнение почвы часто происходит во время строительства на временной рабочей площадке, окружающей компрессорную площадку. Это может привести к снижению урожайности сельскохозяйственных культур и снижению роста деревьев на лесных почвах на несколько лет. Необходимо принять меры для сведения к минимуму уплотнения почвы в процессе строительства и уменьшения уплотнения во время восстановления. Такие шаги включают использование только строительной техники с низким давлением на грунт и прекращение работ, когда грунт становится влажным и наиболее восприимчивым к уплотняющим силам. После замены подпочвенного материала и выравнивания сервитута вся территория должна быть глубоко вскопана на глубину 16 дюймов, чтобы разрыхлить обнаженный грунт. Затем накопленный верхний слой почвы следует заменить на сервитут, снова приняв меры, чтобы избежать уплотнения. Затем замененный верхний слой почвы следует взрыхлить путем глубокого рыхления на глубину 16 дюймов, а на сельскохозяйственных почвах следует собрать и удалить любые камни, вынесенные на поверхность. Восстановление полной продуктивности сельскохозяйственных почв иногда можно ускорить путем внесения компоста или навоза в верхний слой почвы.
Визуальное воздействие на ландшафт
Построенные компрессорные станции часто могут оказывать длительное визуальное воздействие на ландшафт. Существует несколько стратегий, которые можно использовать для смягчения этих визуальных воздействий и совмещения компрессорной станции и соответствующей газовой инфраструктуры с ландшафтом. Соображения визуального воздействия могут быть согласованы в договоре аренды/продажи участка, как можно было бы обсудить стоимость, уровень шума или любые другие соображения.
Проектирование зданий
Компрессорные здания в исторических районах и других визуально важных районах были построены с конструктивными элементами, имитирующими окружающую архитектуру. В сельской местности компрессорное здание, похожее на сарай или другое сельскохозяйственное сооружение, будет менее навязчивым, чем обычно построенный компрессор.
Местоположение объекта
Некоторые места естественным образом обеспечивают видимость, например объекты, построенные на холме или хребте. Расположение компрессорной станции в менее заметном месте или вне прямой видимости соседей будет менее навязчивым.
Экранирование
Насыпь грунта, прочное ограждение и/или посадка вечнозеленых деревьев и кустарников вокруг объекта помогут еще больше скрыть и скрыть место расположения компрессора от глаз. Эти методы также могут помочь снизить уровень шума на объекте.
Вопросы муниципального образования и зонирования
Хотя возможности муниципалитетов применять местные постановления о зонировании к компрессорным установкам могут быть ограничены и могут варьироваться в зависимости от государственной юрисдикции, существуют некоторые аспекты проектирования и строительства зданий, в которые муниципалитет может внести свой вклад (либо через местные правила зонирования или соглашения о сотрудничестве с оператором).
Конструктивные особенности, такие как сток ливневых вод из нового объекта, конструкция здания, освещение, уровень шума и отступы от существующих зданий, являются примерами соображений, которые могут решаться на местном уровне — опять же, либо посредством местного регулирования, либо путем сотрудничества соглашения. Муниципальные чиновники также могут рассмотреть возможность координации и/или участия в тренингах по реагированию на чрезвычайные ситуации для компрессоров природного газа и других элементов инфраструктуры, расположенных на территории муниципалитета.
Право осуждения или выдающееся владение
Большая часть этой публикации посвящена вопросам, характерным для Пенсильвании. Хотя многие из вопросов и соображений, представленных в публикации, универсальны, между государствами существуют важные различия в отношении права осуждения или выдающегося владения. В Пенсильвании решение о заключении договора на компрессор системы сбора принимается исключительно землевладельцем. Некоторые штаты (например, Огайо) действуют в соответствии с законом об «общественном перевозчике», который может разрешать изъятие земли для размещения линий сбора и соответствующей инфраструктуры «по мере необходимости и для общественного пользования». В некоторых случаях компрессорные станции могут подпадать под это определение (определяемое штатом за штатом) и, следовательно, иметь возможность осуществлять исключительную собственность на изъятие земли для использования для строительства и эксплуатации компрессорной станции.
С другой стороны, операторы, строящие компрессорные станции в рамках межгосударственной газотранспортной сети, получают право на отказ от строительства после получения «Сертификата удобства и общественной необходимости» после завершения процесса проверки FERC. Это не означает, что землевладелец не должен играть активную роль в переговорах о компенсации и условиях при рассмотрении возможности осуждения. Во многих случаях обоюдное соглашение между землевладельцем и оператором может быть достигнуто без прохождения процедуры выдающегося домена. Независимо от типа объекта, землевладельцы и другие лица, имеющие дело с соглашениями о компрессорных станциях, должны обратиться за юридической консультацией к опытному юристу по нефтегазовой отрасли в своих штатах до подписания любого соглашения.
Роль Extension
Penn State Extension предоставляет землевладельцам и другим заинтересованным сторонам образовательные ресурсы по разработке месторождений сланцевого газа. Окружные офисы распространения знаний могут провести образовательный семинар, обсудить условия аренды или направить вас к специалистам в области регулирования или права. Хотя дополнительные преподаватели не могут дать юридическую консультацию, они могут дать дополнительную информацию об аренде и соображениях права проезда. Для получения дополнительной информации о сланцах Marcellus, разработке природного газа, аренде и праве отчуждения трубопроводов посетите веб-сайт Penn State Extension Natural Gas.
Ресурсы
Публикация
Федеральная комиссия по регулированию энергетики, «Межгосударственный газовый объект на моей земле? Что мне нужно знать?» Вашингтон, округ Колумбия: Типография правительства США, 2009 г.
Веб-сайты
Департамент охраны окружающей среды Пенсильвании (PA DEP) Бюро качества воздуха
Подготовлено Дейвом Мессерсмитом, консультантом по расширению, при участии Дэна Брокетта, инструктора по расширению, и Кэрол Лавленд, сотрудника образовательной программы.
Компрессорные станции трубопроводов природного газа и основные коридоры транспортировки природного газа
Компрессорные станции газопровода, подобные этой на Трубопровод Trailblazer на северо-востоке Колорадо предлагает большие возможности для чистая и возобновляемая энергия за счет рекуперации отработанного тепла.
Компрессорные станции природного газа с компрессорами, работающими на газе турбины или двигатели внутреннего сгорания открывают большие возможности для рекуперации отработанного тепла.
Транспортировка природного газа от производителей к потребителям требует
разветвленная и сложная система распределения, состоящая из сложной
сеть трубопроводов. Сжатие
станции, обычно размещаемые с интервалом от 40 до 100 миль вдоль трубопровода.
требуется для обеспечения надлежащего давления природного газа. Природный газ поступает
компрессорная станция, где он сжимается турбиной или двигателем. Компрессорные станции перемещаются в среднем около 700
миллион кубических футов (MMcf) природного газа в сутки, при этом самый большой
свыше 4,6 миллиардов кубических футов (Bcf) в день.
Хотя компрессорные станции природного газа сильно различаются по размеру компоновке, основные компрессорные системы состоят из двух компонентов: «механический привод», который обеспечивает мощность на валу, приводящую в движение компрессор, да и сам “компрессор”. Механический привод может быть внутренним. двигатель внутреннего сгорания (ДВС), газовая турбина или электродвигатель. Сам компрессор может быть поршневым, центробежным, или винтовой компрессор. Двигатель внутреннего сгорания и газотурбинные приводы работают на природном газе из трубопровод. Электроприводы могут быть используется на любом типе компрессора, но требует надежного электропитания.
Источник: Энергия
Информационное управление, Управление нефти и газа, Отдел природного газа,
Информационная система по транспортировке природного газа. EIA установила, что информационная
отображаемые здесь карты не вызывают проблем с безопасностью, основываясь на применении
Руководство Федерального комитета по географическим данным
за обеспечение надлежащего доступа к геопространственным данным в ответ на вопросы безопасности
Обеспокоенность.
Факты и цифры
Согласно данным Министерства энергетики США по газопроводам, особенности США:
· Более 210 систем газопроводов.
· 305 000 миль между штатами и внутри штата магистральные трубопроводы
· Более 1400 компрессорных станций, поддерживать давление в сети газопровода и обеспечивать непрерывную поступательное движение припасов (см. карту выше).
· Более 11 000 пунктов выдачи, 5 000 чеков точек и 1400 точек присоединения, обеспечивающих передачу природного газа на всей территории США.
· 24 хабы или рыночные центры, которые обеспечивают дополнительные взаимосвязи.
· 400 подземных хранилищ природного газа.
· 49 мест, где может быть природный газ импортируется/экспортируется по трубопроводам.
– 8 объектов импорта СПГ (сжиженного природного газа) и 100 СПГ пиковые сооружения
Основные коридоры транспортировки природного газа
Коридоры
с юго-запада | Из
Канада | Из
Район Скалистых гор | Подробности
о транспортных коридорах
Национальная сеть доставки природного газа сложна и
обширны, но большинство основных транспортных маршрутов могут быть широко
разделены на 11 отдельных коридоров или моделей потока.
5 основных маршрутов отходят от производственных районов Юго-Запада
4 маршрута въезжают в США из Канады
2 берут начало в районе Скалистых гор.
Обзор основных коридоров и ссылки на подробную информацию о каждый коридор представлен ниже.
Коридоры из Юго-Западного региона
Более 20 крупных межгосударственных трубопроводов берут начало в Юго-Западный регион. Некоторые простираются на юго-восток через Луизиану и Арканзас, другие в штаты Центрального и Среднего Запада через Техас, Оклахому и Арканзас и в западные штаты через Нью-Мексико. Эта область г. страна экспортирует около 45 процентов (6,1 триллиона кубических футов в 2007 г.) производства, что составляет 47 процентов от общего объема природного газа, потребляемого в других странах. нижние 48 штатов.
Трубопроводы, выходящие из региона, имеют пропускную способность
до 45,2 миллиарда кубических футов в день: 62 процента приходится на Юго-Восточный регион, 20
процентов в Центральный регион, 13 процентов в Западный регион, а остальные
в Мексику. Большая часть пропускной способности трубопровода направлена на юго-восток.
пересекает регион по пути на рынки Среднего Запада и Северо-Востока. К
в меньшей степени это относится и к пропускной способности трубопровода, выходящей на
средней части страны, большая часть которой в конечном итоге предназначена для
Штаты Среднего Запада.
1. Юго-запад-юго-восток : от района Восточного Техаса, Луизианы и Мексиканского залива до Юго-восточные штаты.
2. Юго-запад-северо-восток: из района Восточного Техаса, Луизианы и Персидского залива. Мексики на северо-восток США (через юго-восточный регион).
3. Юго-Запад-Средний Запад: из района Восточного Техаса, Луизианы, Мексиканского залива, и Арканзас на Средний Запад.
4. Юго-запад Панхандл-Средний Запад: из района юго-западного Техаса, штат Техас. и Оклахома, западный Арканзас и юго-западный Канзас до Средний Запад.
5.
Юго-запад-запад: из района юго-запада Техаса (Пермский бассейн) и
северный Нью-Мексико (бассейн Сан-Хуан) до западных штатов, в первую очередь
Калифорния.
Коридоры из Канады
6. Канада-Запад: от области Западной Канады на западные рынки в Соединенных Штатах, в основном Калифорния, Орегон и штат Вашингтон.
7. Канада-Средний Запад: из области Западной Канады на рынки Среднего Запада в Соединенные Штаты.
8. Канада-северо-восток: от территории Западной Канады до северо-восточных рынков. В Соединенных Штатах.
9. Восточный шельф Канады-Северо-восток: из района шельфа восточной Канады. (Остров Сейбл) на рынки Новой Англии в США.
Коридоры из района Скалистых гор
В Центральном районе всего два крупных межгосударственных трубопровода
из региона оказывает транспортные услуги непосредственно в
другой регион, Kern River Transmission Company и Rockies Express
Трубопроводная компания. Все остальные работают в основном в пределах Центрального региона.
сами по себе или происходят из других регионов. Грузоотправители, использующие эти межрегиональные линии
для перемещения поставок за пределы региона воспользуйтесь межсетевыми соединениями
эти линии имеют межгосударственные трубопроводы, пересекающие регион,
в основном выходцы из Юго-Западного региона.
10. Скалистые горы-Запад: из района Скалистых гор в штате Юта, штат Колорадо, и Вайоминг в западные штаты, прежде всего в Неваду и Калифорнию при поддержке для рынков Орегона и Вашингтона.
11. Скалистые горы-Средний Запад: от района Скалистых гор до Среднего Запада, включая рынки в Айове, Миссури и восточном Канзасе.
Подробная информация о транспортных коридорах
С юго-запада на юго-восток США
Два довольно разных субкоридора простираются на юго-восток.
Район с юго-запада: один идет на восток в Миссисипи и продолжается
дальше на восток, а второй идет на север в Теннесси и Кентукки. Вместе
первый маршрут, пять крупных межгосударственных трубопроводных компаний — Centerpoint Energy
Транспортная компания, Газотранспортная компания Флориды (FGT), Gulf South
Трубопроводная компания, Gulfstream Natural Gas System и Southern Natural Gas
Компания (SONAT) — транспортирует большую часть поставляемого природного газа
в пределах Юго-Восточного региона. Вместе
они могут обрабатывать не менее 13,3 миллиарда кубических футов (Bcf) в день для грузоотправителей в
область.
С 2006 г. было проведено несколько расширений крупных магистральных трубопроводов.
произошло на этом маршруте, поскольку расширение разработки и добычи природного газа
в сланцевых формациях Барнетт и Боссье в восточном Техасе необходимо было найти
доступ к новым рынкам. Компания Centerpoint Energy Transmission и Gulf South
Трубопроводная компания расширила и расширила свои магистральные системы до
достичь межгосударственных соединений трубопроводов в Миссисипи и Алабаме,
увеличение пропускной способности на этом маршруте на 3,7 млрд кубических футов в сутки. К 2010 году еще три
вдоль этого коридора планируется построить межгосударственные трубопроводы, добавив 4,2
млрд куб. футов в сутки Это: 1,1 млрд куб. футов в сутки компании Texas Gas Transmission Company.
Fayetteville/Greenville Laterals, трубопровод, пересекающий Мексиканский залив, мощностью 1,7 млрд куб. Трубопровод MidContinent Express мощностью 1,4 млрд куб. футов в сутки.
Различная пропускная способность на нескольких других крупных межгосударственных трубопроводы, которые следуют по этому субкоридору, также обслуживают ограниченные рынки в область, край. Например, Трансконтинентальная газопроводная компания (Транско) обслуживает клиентов в Джорджии, Южной Каролине и Северной Каролине, поскольку он продолжается его маршрут вдоль восточного побережья. Однако эта услуга представляет только около 1,1 Bcf в день, или 30% от 3,5 Bcf в день, найденных на Transco. системы при входе в регион. Тем не менее, в Северной Каролине это, по сути, единственный источник поставок природного газа государству.
Вдоль второго субкоридора одна трубопроводная компания Texas Gas
Передающая компания (TGT) преобладает, по крайней мере, по точкам доставки. Хотя эта система распространяется на
Среднем Западе, более 70 процентов его точек доставки расположены в
штаты Кентукки и Теннесси. TGT обеспечивает значительные поставки
подземные хранилища в северной части Кентукки, которые дополняют поставки
на местный рынок и в регион Среднего Запада во время отопительного сезона.
Tennessee Gas Pipeline Company (Tenneco) и Texas Eastern Transmission Компания (TETCO) ар две дополнительные системы, действующие вдоль этого субкоридора, но большая часть их Пункты доставки находятся за пределами Юго-Восточного региона. Однако Tenneco является основной поставщик газа для двух региональных межгосударственных газопроводов: Enbridge Трубопроводы (AlaTenn), в основном работающие в северной Алабаме и на востоке. Tennessee Gas Company (Теннесси и Вирджиния).
Подземные хранилища, расположенные вдоль этого коридора
определяются их расположением. Эти объекты в южной части коридора
в Луизиане, Миссисипи и Алабаме в основном соль с высокой доставкой
места хранения для поддержки грузоотправителей и торговцев, которые хотят приобрести товары для
отгрузка на рынок. Из 11,6 млрд куб. футов в день хранение доставляемость (изъятие) доступно в
области, 56 процентов из участков соляных пещер.
Эта функция предоставляет грузоотправителям, использующим эти коридоры, доступ к очень гибкое хранилище, которое можно использовать для повышения их доставляемости расписания, избегайте транспортных дисбалансов и поддерживайте любую торговлю газом или деятельности по хеджированию, которой они, возможно, захотят заниматься. На северо-западе Кентукки, вдоль западном субкоридоре, складские помещения предназначены в первую очередь для обеспечения сезонные поставки. Они поддерживаются, в основном, за счет поставок из Техасская газотранспортная система. большая часть хранилища в Миссисипи и Алабаме доступна грузоотправителям с использованием любого субкоридора.
С юго-запада на северо-восток США
Коридор с юго-запада на северо-восток состоит из двух маршрутов.
сначала простирается от Восточного Техаса и Луизианы на северо-восток через Миссисипи,
Теннесси, Кентукки и части Огайо войдут в Северо-Восточный регион через Запад. Вирджиния или Пенсильвания. Второй маршрут начинается как первый, но затем расширяется
на северо-восток от Миссисипи через штаты восточного побережья и входит в Вирджинию.
с юга. Основные межгосударственные трубопроводные системы, работающие вдоль
коридор включает Теннесси
Газ, Колумбия Галф
Трансмиссия, и
Texas Eastern Transmission на западном сегменте и Transcontinental Gas
Трубопровод на восточном участке. Эти четыре трубопроводные компании представляют
примерно 10,2 миллиарда кубических футов в день от общей пропускной способности коридора, что делает этот коридор
крупнейший из основных транспортных коридоров Северной Америки.
В пиковые зимние периоды каждая из систем почти
полностью использован. Однако в летние месяцы интенсивность использования трубопровода
системы, работающие вдоль этого коридора, имеют тенденцию к существенному снижению. Принципал
Фактором, влияющим на использование в летнее время некоторых из этих трубопроводных систем, является
потребность в газе для пополнения подземных хранилищ в штатах Запад
Вирджиния и Пенсильвания, а также, в некоторой степени, Огайо и Нью-Йорк.
Большинство из более чем 190 подземных хранилищ расположенные вдоль этого коридора, доступны для грузоотправителей. На юго-западе окончание коридора, более 30 площадок с рабочей мощностью газа на уровне не менее 624 миллиардов кубических футов и суточной производительностью 13 миллиардов кубических футов в сутки. сутки находятся в пределах 20 миль от рассматриваемых трубопроводных систем. Большая часть этого мощность используется производителями, которые используют ее для хранения краткосрочных излишков производства, так и по рыночным центрам.
Этот коридор связан с некоторыми из наиболее активных торговых точек.
находится за пределами Юго-Западной производственной зоны. Один из самых значительных
это центр Эллисбург-Лейди в Пенсильвании, который обеспечивает взаимосвязи
и транспортные услуги между трубопроводами, составляющими этот коридор, и
другие крупные межгосударственные трубопроводы, работающие в основном на северо-востоке
Состояния. Грузоотправители, использующие коридор, могут также пользоваться услугами нескольких
центры рынка природного газа для расширения их маркетинга и транспортировки
опции.
Юго-Запад и Средний Запад США
Коридор с юго-запада на Средний запад простирается на север с востока. Техас, Луизиана и Арканзас (производство в бассейне Аркома) и, как правило, через Теннесси / Кентукки в регион Среднего Запада, хотя часть его также путешествует через Миссури. Основные межгосударственные трубопроводные системы, работающие вдоль этот коридор: Трубопроводная компания ANR (ANR), Midwestern Gas Transmission Компания (через Tennessee Gas Pipeline Company), Natural Gas Pipeline Company of Америка (NGPL), Техасская газотранспортная компания (TGT), Восточный Техас Передающая компания (TETCO) и Магистральная газовая компания. Речной газ Миссисипи Транспортная трубопроводная компания также транспортирует газ по этому коридору, но заканчивается в районе Сент-Луис, штат Миссури. Его операции в Иллинойсе ограничены в районе к востоку от Сент-Луиса.
Части этих систем, расположенные вдоль этого коридора
составляют примерно 7,8 млрд куб. футов в день, или 28 процентов от общего
пропускная способность трубопровода, поступающая в регион Среднего Запада (27,5 млрд куб. футов в сутки). Они тоже
приходится более 30 процентов от общей пропускной способности трубопровода, выходящего из этого
район Юго-Зап.
Небольшое подземное хранилище расположено вдоль миделя этот коридор. Однако грузоотправители имеют доступ к значительным объемам хранения на любом конце. Этот коридор также связывает между собой два крупных центра торговли газом: Центр Генри в Луизиане и Чикагский центр в северном Иллинойсе. В Кроме того, коридор также включает в себя несколько торговых операций с природным газом (и цена обнаружение) места, доступные для грузоотправителей и торговцев через несколько основных коммерческие электронные торговые системы, созданные в США и Канаде.
В отопительный сезон эти рынки активно используются грузоотправителей и других участников рынка как способ сбалансировать свои поступления/поставки, для арбитража между двумя рынками и для сглаживания рыночные и ценовые колебания посредством хеджирования.
С юго-запада Панхандла до Среднего Запада США
Этот маршрут является основным связующим звеном между районом Ваха (пермский
Basin) юго-западного Техаса и рынка в районе Чикаго. Он простирается от
Районы Западного Техаса и Оклахомы Панхандл на север через основной газ
производственные месторождения (включая Хьюготон и Панхандл), расположенные на юго-западе
Канзас, а затем на северо-восток к рынку Среднего Запада. В Небраске это
соединяется с другим коридором (см. раздел «Скалистые горы — Средний Запад»),
поставки из районов Скалистых гор в Вайоминге, Юте и Колорадо.
По этому маршруту проходят четыре крупных межгосударственных трубопровода.
коридор: Трубопроводная компания ANR, Восточная трубопроводная компания Панхандл, Северный
Компания природного газа и Американская газопроводная компания . Только эти четыре трубопровода
составляют 67 процентов от общей пропускной способности трубопровода, выходящего из этого района. Эти
маршруты трубопроводов, однако, составляют лишь около 17 процентов от общего
мощности в регион Среднего Запада. Система трубопроводов Trailblazer Pipeline связана с Рокки.
Горные поставки с подключением к газопроводной компании
Америка в Небраске.
Рыночные центры и коммерческие торговые точки, расположенные в Районы Ваха и Панхандл в Западном Техасе обслуживают этот транспортный коридор. вершина На его конечной остановке грузоотправители и торговцы могут связать свою торговлю в Техасе с Чикагский рынок. Кроме того, торговые центры, расположенные на юге центральной Канзас предоставляет грузоотправителям возможность вести дела с торговцами в две другие области. Все четыре трубопровода, работающие в коридоре, имеют прямое или косвенные связи друг с другом.
Доступен только ограниченный объем подземных хранилищ.
доступны для перевозчиков на этом маршруте. Однако во время ненагрева
сезона значительная часть мощности этих систем используется для транспортировки
расходные материалы для инъекций в хранилища в Иллинойсе, Индиане и
Мичиган. АНР
В частности, трубопроводная система имеет ряд открытых площадок, расположенных на
северный конец своей системы в Мичигане. NGPL имеет несколько хранилищ
находится в Иллинойсе.
С юго-запада на запад США
Коридор Юго-Запад-Запад используется для перевозки грузов из района Пермского бассейна Западного Техаса через Нью-Мексико (где северный маршрут ведет к производственной зоне бассейна Сан-Хуан), а на запад прежде всего в Аризону и Калифорнию. Два крупных межгосударственных трубопровода, Эль-Пасо Компания «Природный газ» и «Трансзападная трубопроводная компания» работают вдоль этого коридор. Оба этих трубопровода заканчиваются в штате Калифорния или Невада. границы, откуда поставляют запасы для Southwest Gas Company (Невада), Southern California Gas Company и Pacific Gas & Electric Company, крупнейшие трубопроводы, обслуживающие рынок Калифорнии. Кроме того, Трансвестерн Газопроводная компания связана с трубопроводной компанией Мохаве, межгосударственной трубопровод, по которому подается природный газ на установку повышения нефтеотдачи (EOR) и потребители когенерации, расположенные в округе Керн, Калифорния.
Присоединение к газовой компании Эль-Пасо и Трансзападному трубопроводу
Компания на северном маршруте, 2002 г. Трубопровод Questar’s Southern Trails.
(переоборудование нефтепровода) было завершено, транспортировано дополнительно 90 млн фут3
в день между бассейном Сан-Хуан и границей с Калифорнией.
Большая часть природного газа, протекающего по этому коридору, производится в бассейне Сан-Хуан. Система трубопроводов ТрансКолорадо, завершенная в 1996 г., может перемещать до 590 миллионов кубических футов в день из северного центра Колорадо и Район Игнасио на юге Колорадо, бассейн Сан-Хуан, до взаимосвязей с Системы природного газа Эль-Пасо и Трансзападного трубопровода в районе Бланко в северо-запад Нью-Мексико. Северо-Западная Трубопроводная Компания также может поставить до 250 Mmcf в день в эти две системы.
Значительное количество поставок газа в Западном Техасе и Нью-Мексико.
также транспортируются по южной части этого коридора, который
состоит в основном из линии 2000 компании природного газа Эль-Пасо, которая имеет
пропускная способность около 2,4 млрд куб. футов в сутки. Этот раздел
коридор в основном обслуживает южную Аризону и южную Калифорнию, но в 2002 г.
он также начал обслуживать новую систему трубопроводов North Baja Pipeline, предназначенную для
транспортировать до 500 миллионов кубических футов в день в Мексику. (В 2010 году трубопровод Северная Баха
система станет двунаправленной, имея возможность транспортировать до 2,0
Bcf в день с объектов по импорту СПГ в Мексике на западные рынки США.)
Вместимость подземных хранилищ природного газа очень мала связанных с этим коридором. В крайнем восточном конце коридора только один объект, объект Washington Ranch, которым управляет El Paso Natural Gas Company, зарезервирован в первую очередь для служб поддержки системы и недоступен для использование клиентом. В его западной части, в южной Калифорнии, ограниченное количество складские мощности доступны грузоотправителям на пяти площадках, которыми управляет Southern Калифорнийская газовая компания (SoCal).
Хотя часть природного газа, закачиваемого в эти хранилища
участки происходят из добывающих месторождений в южной Калифорнии, значительное количество
рабочего газа, хранящегося на этих объектах, выходит из этого коридора. совокупная мощность извлечения из четырех площадок составляет 3,7 миллиарда кубических футов.
(млрд куб. футов) в сутки, а их общая рабочая газовая мощность составляет 120 млрд куб. футов. Этот
означает примерно 32 дня резервного копирования с этих сайтов.
Западная Канада – Средний Запад США
Этот транспортный коридор проходит между Западной Канадой
районы снабжения и Средний Запад США и связывает две канадские системы, TransCanada
Pipeline Ltd. и Foothills Pipeline Company с тремя трубопроводами в США.
системы, Газотранспортная компания Великих озер, Северная пограничная трубопроводная компания
и газотранспортная компания «Викинг». Кроме того, 1300-мильный Альянс
Трубопровод, построенный в конце 2000 г., обеспечивает прямой транспортный маршрут для
«мокрый» (природный газ с высоким содержанием жидкости) между добывающими месторождениями
на северо-западе Британской Колумбии и Альберте, Канада, а также газоперерабатывающий
завод (Aux Sable), расположенный за пределами Чикаго, штат Иллинойс. Эти врезки представляют
около 6,2 миллиарда кубических футов в день пропускной способности трубопровода, или около 41 процента от общей пропускной способности США.
объем импорта природного газа в 2006 г. Между 1990 и 2006, емкость на этом
маршрут увеличился более чем вдвое, увеличившись с 3,1 миллиарда кубических футов в день в 1990 году до 7,2 миллиарда кубических футов в день.
в 2006 г.
Система Северного Пограничного Трубопровода (NBP) расширила свой трубопровод
системы в Иллинойс (от первоначальной конечной остановки в Айове) в 1998 году и в Индиану
в 2001 году, а теперь поставляет почти миллиард кубических футов в день в район Чикаго и в
клиентов в Индиане. В 2000 году был запущен еще один трубопровод, система Vector Pipeline.
расположен между Чикаго, Иллинойс и Дон, Онтарио, в восточной части
коридор, был введен в эксплуатацию. Он может транспортировать до одного Bcf в день между
США (Мичиган) и Канада (Онтарио). Он был разработан в первую очередь
предоставить альтернативный маршрут расширения для канадского газа и обслуживания
клиентов в Онтарио, Канада. Он также проходит по маршруту, который можно расширить.
потенциально обеспечить транспортировку западно-канадского газа в
Северо-восточные рынки США через газопроводную систему Empire/Millennium, которая
планируется к разработке в штате Нью-Йорк в 2008 г.
Большое количество подземных хранилищ расположено в
близость к нескольким трубопроводным системам, работающим в этом коридоре,
хотя не все из них напрямую доступны грузоотправителям. Например,
девять участков (1 млрд кубических футов в день закачки, 1,8 млрд кубических футов в день
прямой доступ для грузоотправителей, использующих систему транспортировки газа Великих озер,
в то время как хранилища, расположенные в Иллинойсе и эксплуатируемые компанией Northern
Illinois Gas Company (восемь площадок, рабочая мощность по газу 3,4 млрд куб. футов) доступны
только через Чикагский маркет-центр, аффилированный с компанией,
или через саму компанию. В целом, суточная мощность закачки на
складские помещения, связанные с приемным концом этого коридора, представляют собой
потенциальное использование около пяти миллиардов кубических футов в день пропускной способности трубопровода во время хранения
период пополнения с апреля по октябрь.
Западная Канада – северо-восток США
Западная часть канадско-северо-восточного коридора соединяет Трансканадская трубопроводная система (и добыча газа в Западной Канаде) до семи трубопроводные компании на северо-востоке США. Семь: ирокезы Трубопроводная компания, Трубопроводная компания Северной страны, Портлендская газотранспортная компания Система, Газопроводная компания Теннесси, Трубопроводная компания Империи, Вермонт Газ Компания и газовая компания Святого Лаврентия. Косвенно коридор также снабжает газ для Национальной компании по поставке топливного газа и компании Dominion Transmission.
Семь систем транспортируют газ в основном в Нью-Йорк и
Штаты Новой Англии с общей производительностью 3,4 миллиарда кубических футов в день. В то время как обширный
большая часть канадских мощностей, поступающих на северо-восток США, находится за пределами
северный уровень системы TransCanada, около пяти процентов представляют собой пропускную способность
который пересекает Средний Запад США (в системе передачи Великих озер), пересекает
обратно в Канаду через Онтарио и снова импортируется в Ниагару, Нью-Йорк. Йорк.
В Канаде, в западной части этого коридора в Альберте и Провинции Саскачеван, примерно 4 миллиарда кубических футов в день при ежедневном хранении возможность доставки доступна на 12 сайтах, связанных с TransCanada Трубопроводная система. Кроме того, более 25 складских площадок, расположенных в Дон, Онтарио, Канада, доступны грузоотправителям, доставляющим грузы в этот район через Система передачи Великих озер. В на северо-востоке США пропускная способность хранилища до 14,8 млрд куб. доступны для этих грузоотправителей.
Восточная Канада на северо-восток (Новая Англия)
Этот коридор состоит в основном из Приморья и Северо-Востока.
Трубопроводная система, построенная в конце 1999 года. Она может транспортировать более 445 млн куб. футов.
в день в Соединенные Штаты с восточного побережья Канады в Соболе
Остров. Текущая система объединяется с газотранспортной системой Портленда на
Уэллс, штат Мэн, будет поставлять почти 628 миллионов кубических футов в день из северного Массачусетса в
клиенты в системе газопровода Теннесси. Начиная с 2002 г., с
завершение фазы III Приморской и Северо-Восточной трубопроводной системы,
грузоотправители имели возможность перевозить до 230 миллионов кубических футов в день этого
мощность в районе Бостона, штат Массачусетс в системе.
из Канады в Западную часть США
Канадско-западный маршрут доставляет природный газ из Альберты и
Британская Колумбия, Канада, через штаты Вашингтон, Айдахо и Орегон,
с конечными точками в Неваде и Калифорнии. В Канаде Spectra Energy
Корпорация Westcoast Gas Transmission Ltd. и Альберта
Natural Gas Ltd. (в сотрудничестве с Foothills Pipeline Ltd.) получает газ из
Трансканадский трубопровод (NOVA) в Альберте (основная трубопроводная система в
регион связан с основными производственными районами в Альберте и Великобритании
Колумбия) и транспортировать этот газ до границы с США. Там есть припасы
получено Северо-Западной Трубопроводной Компанией (от Westcoast Gas Transmission) и
Транспортировка газа на северо-запад от Альберты Natural Gas . Два трубопровода имеют
совокупная мощность 4,4 млрд куб. футов в день, 99 процентов импортных мощностей в
область. Этот маршрут представляет собой четверть всей пропускной способности, достигающей
США из Канады.
В то время как Северо-Западная газотранспортная компания транспортирует большую часть
его газ, около 76 процентов в 2006 году, прямо на юг в Калифорнию,
Система Северо-Западной трубопроводной компании простирается на юг и восток от ее границы.
пункт приема, работающий на двусторонней основе вдоль большей части восточной
раздел. В
северная линия штата Невада, Северо-Западная трубопроводная компания соединяется с Пайуте
Трубопроводная компания, которая до недавнего времени была единственным поставщиком газа в Рино,
Невада, область. С 1990 года к коридору был добавлен только один новый трубопровод.
Трубопроводная компания Tuscarora (110 млн фут3 в день) в 1995 г. Этот трубопровод
межсоединения с системой газотранспортной Северо-Западной компании на
на границе с северной Калифорнией и транспортирует газ в район Рино, штат Невада.
Доступ к подземному хранилищу для грузоотправителей по этому коридору ограничено. Большая часть хранилищ в южной части находится в собственности и эксплуатируется местными дистрибьюторскими компаниями и используется исключительно для поддержки собственные потребности в сезонном хранении. Тем не менее грузоотправители могут получить доступ к услуги хранения по мере доступности через несколько независимых операции. Калифорнийская газотранспортная компания предоставляет ограниченный доступ к его три хранилища в северной Калифорнии. На канадском конце коридор, большая часть доступного хранилища неразрывно связана с рыночным центром операции, предоставление парковочных и кредитных услуг, в первую очередь производителям поставки газа в США. Эти канадские сайты способны обрабатывать производительность до 6 млрд куб. футов в сутки и уровень рабочей мощности по газу около 412 г. до н.э.
Район Скалистых гор в Западную часть США
Эта система простирается от Опала, штат Вайоминг, на юго-запад. через Неваду, к северу от Лас-Вегаса, в округ Керн, штат Калифорния. В
Калифорния, трубопроводная система реки Керн физически сливается с рекой Мохаве.
Трубопроводная система (400 млн фут3 в день) для формирования одной линии, обслуживающей в первую очередь клиентов
в округах Керн и Сан-Бернардино в Калифорнии. Мохаве получает припасы
от Transwestern Gas Pipeline Company и El Paso Natural Gas Company на
Граница Аризона-Калифорния. Его мощность составляет примерно 885 млн куб.
футов в день.
Система трубопровода реки Керн была разработана в первую очередь для транспортировки
газа на рынок повышения нефтеотдачи в южной Калифорнии, который был
большой рынок природного газа. В 1997 году его услуги были расширены до Лас-Вегаса.
рынок генерации электроэнергии с открытием расширенного учета
объект с Юго-Западной газовой компанией, крупнейшим дистрибьютором природного газа в
Район Лас-Вегаса. В 2003 году его системная емкость была удвоена до примерно 1750
MMcf/d, чтобы удовлетворить растущий спрос на маршруте.
Подземные хранилища, хотя и доступны на вершине этого коридора в Вайоминге и Юте, не играют большой роли в эксплуатации трубопроводной системы реки Керн. Несмотря на то, что шесть сайтов находятся в окрестности, с комбинированной суточной доставкой 0,7 млрд куб. футов в день и 57 млрд куб. футов рабочая газовая емкость, только одна, объект Clay Basin компании Questar Pipeline Company (0,4 млрд куб. футов в день, 51 млрд куб. футов), доступен для грузоотправителей.
От района Скалистых гор до Среднего Запада США
Этот коридор соединяет поставки природного газа Скалистых гор из
Юта, Вайоминг и Колорадо с рынками на Среднем Западе США и
с несколькими крупными столичными рынками в восточном Канзасе и Миссури. Пока
сам коридор еще не выходит на Средний Запад, несколько трубопроводов
в настоящее время работающие по этому маршруту соединяются с основными магистральными линиями, которые
обеспечить поставки природного газа из Юго-Западного региона на рынки Среднего Запада.
Система Trailblazer, которая является непрерывным соединением Overthrust, Вайоминг Межгосударственный , и Трубопроводы Trailblazer действуют от западного Вайоминга до восточной Небраски, где он перегружается в трубопровод Американской газопроводной компании. Сходным образом, Трубопровод Шайенн-Плейнс компании Colorado Interstate Pipeline Company, построенный в 2004 г. обеспечивает транспортировку более 730 млн кубических футов газа в сутки для Вайоминга и Производство в Колорадо на заводе в Шайенне, расположенном на северо-востоке Колорадо. Трубопровод Равнин Шайенн заканчивается соединениями с Northern Natural Gas и Natural Gas Трубопроводная компания Америки на юго-западе Канзаса. Природный газ транспортируется по эти трубопроводные системы впоследствии доставляются заказчикам на востоке часть Центрального региона и на рынках Среднего Запада.
Центральный трубопровод «Южная звезда» (ранее — Williams Natural Gas
Co – Central) и Межгосударственная трубопроводная компания «КМ» также работают вдоль
этого коридора, но эти два трубопровода обслуживают в основном местные региональные рынки. Однако в систему Межгосударственной Трубопроводной Компании КМ входит ее Пони.
Сегмент экспресс-трубопровода (255 миллионов кубических футов в день), который проходит от
от центра Вайоминга к югу от Канзас-Сити, штат Миссури. В настоящее время этот сегмент
не обеспечивать каких-либо взаимосвязей с двумя основными межгосударственными трубопроводами
соединение этого коридора с рынками Среднего Запада; скорее, его полная мощность
стремится к клиентам, расположенным в районе Канзас-Сити.
В 2008 году второй сегмент Rockies Express мощностью 1,8 млрд куб.
Система трубопроводов, которая в конечном итоге будет охватывать более 1660 миль и
транспортировки природного газа Скалистых гор на рынки Среднего Запада и Северо-Востока.
поставлен на службу. Первый сегмент новой системы, завершенный в начале
В 2007 г. было построено 327-мильную трубопроводную систему от реки Микер.
Хаб в округе Рио-Бланко, штат Колорадо, в хаб в Шайенн в округе Уэлд, в
северо-восток Колорадо. Завершение всей системы, которое запланировано на
начале 2010 года, это будет первый случай, когда природный газ Скалистых гор будет
будет поставляться непосредственно на рынки Среднего Запада и Северо-Востока.
Клиенты, использующие этот коридор, имеют ограниченное количество подземные хранилища, доступные для их использования. На конечной остановке Коридор в Вайоминге и Колорадо — это 18 объектов, к которым могут получить доступ клиенты. Много склада, расположенного на этом конце, однако, используется для поддержки местных производителей и дистрибьюторские компании. В коридоре района Чикаго грузоотправители также доступ к нескольким складским помещениям, связанным с рыночным центром Чикаго.
Митрополит Инжиниринг, консалтинг и судебная экспертиза (MECF)
Обеспечение Компетентный, экспертный и объективный исследовательский инжиниринг и консалтинг Услуги
ПО Коробка 520
Тенафли, Нью-Джерси 07670-0520
Тел.: (973) 897-8162
Факс: (973) 810-0440
Эл. адрес: [email protected]
Интернет страницы: https://sites.google.com/site/metropolitanforensics/
https://sites.google. com/site/metropolitanenvironmental/
https://sites.google.com/site/metroforensics3/
Мы рады объявить о запуске нашего аккаунта в твиттере. Пожалуйста, не забудьте подписаться на нас в @MetropForensics или @metroforensics
Метрополитен ценит ваше дело.
На ощупь бесплатно рекомендовать наши услуги своим друзьям и коллегам.
Отписаться от будущие технические блоги и объявления, пожалуйста, ответьте на это письмо с слово «отписаться» в теме письма.
Газокомпрессорные станции | СЕНЕР
Энергия
- >>
- Дом
- >>
- Нефтяной газ
- >>
- Газокомпрессорные станции
Газокомпрессорные станции обеспечивают поддержание достаточного давления природного газа при его перемещении по трубопроводам большой протяженности. SENER выполняет проектирование, строительство и ввод в эксплуатацию данного типа установки вплоть до ее поставки клиенту «под ключ».
SENER включает в свои компрессорные станции нагнетатели, которые изготавливаются в соответствии с конкретными характеристиками сети, а также другие аппаратные средства и первичные системы: блоки управления и измерения, ловушки для скребков, фильтры-сепараторы и коагуляторы, электрические системы и оборудование, а также вспомогательные услуги. область. Каждая станция оснащена собственной системой диспетчерского управления и сбора данных (SCADA), подключенной через спутник к центральной системе управления газопроводной сетью и идеально интегрированной в объекты в целом.
Посмотреть все
Компрессионная станция La Laguna
Компрессионная станция Ла Лагуна, Ла Лома, Дуранго, Мексика. SENER отвечает за проектирование, закупки, строительство [+]
Компрессионная станция Вилья-де-Рейес
Компрессионная станция Вилья-де-Рейес, Сан-Луис-Потоси, Мексика. SENER отвечает за проектирование, закупки, [+]
Трубопровод Лос-Рамонес
Трубопровод Лос-Рамонес (этапы 1 и 2) в Камарго, Мексика. На первом этапе SENER имеет [+]
Проект KRATOS: решения для удовлетворения растущего спроса Мексики на природный газ
SENER занимается проектированием, закупками, строительством и вводом в эксплуатацию пяти площадок, расположенных в [+]
.Конфигуратор файлов cookie
«Файл cookie» — это небольшой файл, который запрашивает разрешение на размещение на ваших устройствах. После того, как пользователь согласился, файл добавляется и помогает анализировать веб-трафик или позволяет определить, когда этот пользователь посещает определенный веб-сайт.
Действующее законодательство позволяет нам хранить файлы cookie на вашем устройстве, если они строго необходимы для работы нашего веб-сайта, исходя из законных интересов SENER GRUPO DE INGENIERÍA . Таким образом, для остальных файлов cookie нам необходимо ваше согласие, поэтому ниже мы информируем вас о различных типах файлов cookie, которые мы используем на нашем веб-сайте.
SENER INGENIERÍA Y SISTEMAS использует собственные и сторонние файлы cookie, чтобы обеспечить работу нашей страницы, получать информацию о просмотре и анализировать активность на этом веб-сайте. Вы можете принять и настроить свои предпочтения с помощью этого уведомления о файлах cookie, а также получить дополнительную информацию в нашей Политике использования файлов cookie.
Настройки файлов cookie Принять все и продолжить просмотр
Ваш выбор в отношении файлов cookie на этом сайте
Этот веб-сайт использует файлы cookie и / или аналогичные технологии, которые сохраняют и извлекают информацию при просмотре. В общем, эти технологии могут служить самым разным целям, таким как, например, распознавание вас как пользователя, получение информации о ваших привычках просмотра или настройка способа отображения контента. Конкретные способы использования этих технологий описаны ниже.
Необходимые файлы cookie
Технические или необходимые файлы cookie: строго необходимые для правильной работы веб-сайта SENER GRUPO DE INGENIERÍA.
Их нельзя деактивировать, так как без них некоторые части Интернета могут быть недоступны.
Я не хочу Необходимые файлы cookie
Необходимые файлы cookie
Технические или необходимые файлы cookie: строго необходимые для правильной работы веб-сайта SENER GRUPO DE INGENIERÍA. Их нельзя деактивировать, так как без них некоторые части Интернета могут быть недоступны.
Я не хочу Необходимые куки
Показать/скрыть полный списокВладелец Имя Назначение Тип Длина энергия.сенер группа.Сенер – HTTP 1 год prod-plat-senerv3.geanetondemand.com CWNWSСЕССИЯ – HTTP Сессия prod-plat-senerv3.yunbit.es CWNWSСЕССИЯ – HTTP Сессия Статистические файлы cookie
Аналитические и статистические файлы cookie: они помогают понять, как посетители взаимодействуют с Веб-сайтом, собирая и предоставляя информацию анонимным образом, такую как посещения и просмотры на Веб-сайте.
Кроме того, они позволяют выявить технические проблемы и найти пути их оптимизации.
Я не хочу использовать статистические файлы cookie
Статистические файлы cookie
Аналитические и статистические файлы cookie: они помогают понять, как посетители взаимодействуют с Веб-сайтом, собирая и предоставляя информацию анонимным образом, такую как посещения и просмотры на Веб-сайте. Кроме того, они позволяют выявить технические проблемы и найти пути их оптимизации.
Мне не нужны статистические файлы cookie
Показать/скрыть полный списокВладелец Имя Назначение Тип Длина энергия.сенер _at.hist.# – HTML Постоянный _ga – HTTP 2 года _gat – HTTP 1 день _гид – HTTP 1 день _pk_id # – HTTP 1 год _pk_ses# – HTTPS 1 день google-analytics. com
собрать – пикселей Сессия piwik.yunbit.es piwik.php – пикселей Сессия Маркетинговые файлы cookie
Маркетинговые файлы cookie: используются для персонализации веб-сайта и интернет-магазина SENER GRUPO DE INGENIERÍA, показывая пользователю персонализированные рекомендации по продуктам или информацию на этом или других веб-сайтах.
Мне не нужны маркетинговые файлы cookie
Маркетинговые файлы cookie
Маркетинговые файлы cookie: используются для персонализации веб-сайта и интернет-магазина SENER GRUPO DE INGENIERÍA, показывая пользователю персонализированные рекомендации по продуктам или информацию на этом или других веб-сайтах.
Я не хочу использовать маркетинговые файлы cookie
Показать/скрыть полный списокВладелец Имя Назначение Тип Длина энергия. сенер
__atuvc – HTTP 1 год __атувс – HTTP 1 день _at.cww – HTML Постоянный at-lojson-cache-# – HTML Постоянный рандом – HTML Постоянный linkedin.com bcookie – HTTP 2 года bscookie – HTTP 2 года крышка – HTTP 1 день лисс – HTTP 1 год youtube.com GPS – HTTP 1 день ПОСЕТИТЕЛЬ_ИНФО1_ЖИВОЙ – HTTP 179 дней YSC – HTTP Сессия yt-remote-cast-installed – HTML Сессия yt-удаленно-подключенные-устройства – HTML Постоянный yt-remote-fast-check-period – HTML Сессия приложение yt-remote-session – HTML Сессия yt-remote-session-name – HTML Сессия doubleclick. net
ИДЕ – HTTP 1 год test_cookie – HTTP 1 день addthis.com УВК – HTTP 1 год хтк – HTTP 1 год
Вернуться назад Сохранить настройки
Правовая информация Политика конфиденциальности
7071.00 – Операторы газокомпрессорных и газоперекачивающих станций
Эксплуатация компрессоров с приводом от пара, газа, электродвигателя или двигателя внутреннего сгорания. Перекачивать, сжимать или извлекать газы, такие как бутан, азот, водород и природный газ.
Пример заявленных названий должностей: Оператор компрессора, Оператор компрессорной станции, Техник-компрессор, Оператор заправочной установки, Заправщик, Оператор газового завода, Оператор завода по производству сжиженного природного газа (оператор завода СПГ), Техник по трубопроводу, Оператор завода, Оператор терминала
Вы покинете O*NET OnLine, чтобы посетить наш дочерний сайт My Next Move. Вы можете вернуться, нажав кнопку Назад в браузере или выбрав «O*NET OnLine» в меню O*NET Sites в нижней части любой страницы в My Next Move.
Вы покинете O*NET OnLine, чтобы посетить наш дочерний сайт My Next Move for Veterans. Вы можете вернуться, нажав кнопку Назад в браузере или выбрав «O*NET OnLine» в меню O*NET Sites внизу любой страницы в My Next Move for Veterans.
Saldrá de O*NET OnLine для посещения нашего филиала Mi Próximo Paso. Пуэде regresar usando el botón Atrás en su navegador, или eligiendo “O*NET OnLine” en el menu Sitios O*NET en la parte inferior de cualquier página en Mi Próximo Paso.
Трудовая деятельность
Документирование/запись информации — Ввод, расшифровка, запись, хранение или ведение информации в письменной или электронной/магнитной форме.
Ремонт и техническое обслуживание механического оборудования — Обслуживание, ремонт, регулировка и испытание машин, устройств, движущихся частей и оборудования, которые работают преимущественно на основе механических (не электронных) принципов.
Управление машинами и процессами — Использование либо механизмов управления, либо прямой физической активности для управления машинами или процессами (за исключением компьютеров или транспортных средств).
Получение информации — Наблюдение, получение и иное получение информации из всех соответствующих источников.
Идентификация объектов, действий и событий — Идентификация информации путем классификации, оценки, распознавания различий или сходств и обнаружения изменений в обстоятельствах или событиях.
Принятие решений и решение проблем — Анализ информации и оценка результатов для выбора наилучшего решения и решения проблем.
Мониторинг процессов, материалов или окружения — Мониторинг и анализ информации из материалов, событий или окружающей среды для обнаружения или оценки проблем.
Транспортные средства, механизированные устройства или оборудование — Движение, маневрирование, навигация или управление транспортными средствами или механизированным оборудованием, таким как вилочные погрузчики, пассажирские транспортные средства, самолеты или плавсредства.
Оценка информации для определения соответствия стандартам — Использование соответствующей информации и индивидуальных суждений для определения того, соответствуют ли события или процессы законам, правилам или стандартам.
Проверка оборудования, конструкций или материалов — Проверка оборудования, конструкций или материалов для выявления причин ошибок или других проблем или дефектов.
Общение с руководителями, коллегами или подчиненными — Предоставление информации руководителям, коллегам и подчиненным по телефону, в письменной форме, по электронной почте или лично.
Обновление и использование соответствующих знаний — Постоянное обновление технических знаний и применение новых знаний в своей работе.
Выполнение общих физических упражнений — Выполнение физических действий, требующих значительного использования рук и ног и движений всего тела, таких как лазание, поднятие тяжестей, балансирование, ходьба, наклоны и работа с материалами.
Обработка информации – Компиляция, кодирование, категоризация, расчет, табулирование, аудит или проверка информации или данных.
Ремонт и техническое обслуживание электронного оборудования — Обслуживание, ремонт, калибровка, регулировка, точная настройка или испытание машин, устройств и оборудования, которые работают в основном на основе электрических или электронных (не механических) принципов.
Работа с компьютерами — Использование компьютеров и компьютерных систем (включая аппаратное и программное обеспечение) для программирования, написания программного обеспечения, настройки функций, ввода данных или обработки информации.
Обращение с предметами и их перемещение — Использование кистей и рук при перемещении, установке, размещении и перемещении материалов, а также манипулировании вещами.
Обучение и обучение других — Выявление образовательных потребностей других, разработка формальных образовательных или обучающих программ или классов, а также обучение или инструктирование других.
Анализ данных или информации — Определение основных принципов, причин или фактов информации путем разбиения информации или данных на отдельные части.
Организация, планирование и определение приоритетов в работе — Разработка конкретных целей и планов для определения приоритетов, организации и выполнения вашей работы.
Оценка качеств объектов, услуг или людей — Оценка ценности, важности или качества вещей или людей.
Оценка количественных характеристик продуктов, событий или информации — Оценка размеров, расстояний и количеств; или определение времени, затрат, ресурсов или материалов, необходимых для выполнения рабочей деятельности.
Руководство, направление и мотивация подчиненных — Предоставление указаний и указаний подчиненным, включая установление стандартов производительности и контроль за производительностью.
Креативное мышление — Разработка, проектирование или создание новых приложений, идей, отношений, систем или продуктов, включая творческий вклад.
Общение с людьми вне организации — Общение с людьми за пределами организации, представление организации перед клиентами, общественностью, правительством и другими внешними источниками. Данной информацией можно обмениваться лично, в письменной форме, по телефону или электронной почте.
Координация работы и деятельности других — Привлечение членов группы к совместной работе для выполнения задач.
Разработка целей и стратегий — Установление долгосрочных целей и определение стратегий и действий для их достижения.
Коучинг и развитие других — Выявление потребностей других в развитии и обучение, наставничество или иная помощь другим в улучшении их знаний или навыков.
Развитие и создание команд — Поощрение и укрепление взаимного доверия, уважения и сотрудничества между членами команды.
Мониторинг и контроль ресурсов — Мониторинг и контроль ресурсов и надзор за расходованием денег.
вернуться к началу
Детальная рабочая деятельность
Мониторинг датчиков или дисплеев оборудования для обеспечения правильной работы.
Насосы управления или насосное оборудование.
Запись операционных или производственных данных.
Непосредственное техническое обслуживание или ремонт.
Соберите образцы для анализа или тестирования.
Тестовые материалы, растворы или образцы.
Чистые машины или оборудование.
Чистые помещения или рабочие зоны.
Подсоедините шланги к оборудованию или механизмам.
Поиск профессий, связанных с несколькими подробными видами деятельности
наверх
Рабочий контекст
Носите обычное защитное оборудование или оборудование для обеспечения безопасности, такое как защитная обувь, очки, перчатки, средства защиты органов слуха, каски или спасательные жилеты 904:49 — 100% ответили «Каждый день».
На открытом воздухе, под воздействием погодных условий — 86 % ответили «Каждый день».
Электронная почта — 81% ответили «Каждый день».
Ответственный за здоровье и безопасность других — 87 % ответили «Очень высокая ответственность».
Телефон — 76% ответили «Каждый день».
Звуки, уровни шума отвлекают или вызывают дискомфорт 904:49 — 80% ответили «Каждый день».
Воздействие загрязняющих веществ — 76 % ответили «Каждый день».
Очень высокая или низкая температура — 76% ответили «Каждый день».
Работа с рабочей группой или командой — 69 % ответили «чрезвычайно важно».
Воздействие опасного оборудования — 77% ответили «Каждый день».
Личные обсуждения 904:49 — 67% ответили «Каждый день».
В закрытом транспортном средстве или оборудовании — 78% ответили «Каждый день».
Последствие ошибки — 58 % ответили «Крайне серьезно».
Продолжительность типичной рабочей недели — 66% ответили «Более 40 часов».
Свобода принимать решения — 47% ответили «Некоторая свобода».
Структурированная и неструктурированная работа — 44% ответили: «Много свободы».
Важность точности или точности — 41% ответили «Очень важно».
Воздействие опасных условий — 67 % ответили «Каждый день».
Контакт с другими — 40% ответили «Постоянный контакт с другими».
На открытом воздухе, под навесом — 58% ответили «Каждый день».
Влияние решений на сотрудников или результаты компании — 34% ответили «Очень важные результаты».
Частота принятия решений — 41% ответили «Каждый день».
Важность повторения одних и тех же задач — 47 % ответили «Важно».
В помещении, без экологического контроля — 52 % ответили «Каждый день».
Давление времени — 43% ответили «Раз в неделю или чаще, но не каждый день».
Физическая близость — 39% ответили: «Очень близко (почти соприкасаемся)».
Проводите время, используя руки, чтобы обращаться с предметами, инструментами или элементами управления, управлять ими или чувствовать их — 32 % ответили «Более чем в половине случаев».
Темп определяется скоростью оборудования — 39 % ответили «Очень важно».
Ответственность за итоги и результаты — 36% ответили «Высокая ответственность».
Координация или руководство другими — 70% ответили «Очень важно».
В помещении с экологическим контролем — 52 % ответили «Каждый день».
Уровень конкуренции — 37 % ответили «Умеренно конкурентоспособный».
Проводите время, гуляя и бегая 904:49 — 42% ответили «Более чем в половине случаев».
Слишком яркое или недостаточное освещение — 39% ответили «Каждый день».
Проводите время сидя — 26% ответили «Более половины времени».
Воздействие высоких мест — 41% ответили «Раз в год или чаще, но не каждый месяц».
Проводите время стоя — 60% ответили «Примерно в половине случаев».
вернуться к началу
Зона работы
- Должность
- Зона работы 2: необходима некоторая подготовка
- Образование
- Для этих профессий обычно требуется диплом средней школы.
- Соответствующий опыт
- Обычно требуются некоторые предыдущие навыки, знания или опыт, связанные с работой.
Например, кассиру будет полезен опыт работы непосредственно с общественностью.
- Профессиональное обучение
- Сотрудникам этих профессий требуется от нескольких месяцев до одного года работы с опытными сотрудниками. С этими профессиями может быть связана признанная программа ученичества.
- Примеры рабочих зон
- Эти профессии часто предполагают использование ваших знаний и навыков для помощи другим. Примеры включают санитаров, кассиров и клерков по аренде, представителей службы поддержки клиентов, охранников, обойщиков, кассиров и техников зуботехнической лаборатории.
- Диапазон SVP
- Подготовка от 3 месяцев до 1 года (от 4,0 до < 6,0)
вернуться к началу
Обучение и сертификаты
- Государственное обучение
Select a StateAlabamaAlaskaArizonaArkansasCaliforniaColoradoConnecticutDelawareDistrict of ColumbiaFloridaGeorgiaHawaiiIdahoIllinoisIndianaIowaKansasKentuckyLouisianaMaineMarylandMassachusettsMichiganMinnesotaMississippiMissouriMontanaNebraskaNevadaNew HampshireNew JerseyNew MexicoNew YorkNorth CarolinaNorth DakotaOhioOklahomaOregonPennsylvaniaRhode IslandSouth CarolinaSouth DakotaTennesseeTexasUtahVermontVirginiaWashingtonWest VirginiaWisconsinWyomingAmerican SamoaGuamNorthern Mariana IslandsPuerto RicoVirgin Islands
- Местное обучение
Почтовый индекс
- Сертификаты
Найти сертификаты по всей стране
- Государственные лицензии
Select a StateAlabamaAlaskaArizonaArkansasCaliforniaColoradoConnecticutDelawareDistrict of ColumbiaFloridaGeorgiaHawaiiIdahoIllinoisIndianaIowaKansasKentuckyLouisianaMaineMarylandMassachusettsMichiganMinnesotaMississippiMissouriMontanaNebraskaNevadaNew HampshireNew JerseyNew MexicoNew YorkNorth CarolinaNorth DakotaOhioOklahomaOregonPennsylvaniaRhode IslandSouth CarolinaSouth DakotaTennesseeTexasUtahVermontVirginiaWashingtonWest VirginiaWisconsinWyomingAmerican SamoaGuamNorthern Mariana IslandsPuerto RicoVirgin Islands
- Ученичество
- Есть карьерный путь или местоположение в виду? Посетите Apprenticeship.
gov внешний сайт , чтобы найти возможности обучения рядом с вами.
вернуться к началу
Навыки
Мониторинг операций — Наблюдение за датчиками, циферблатами или другими индикаторами, чтобы убедиться, что машина работает правильно.
Эксплуатация и управление — Управление работой оборудования или систем.
Критическое мышление — Использование логики и рассуждений для определения сильных и слабых сторон альтернативных решений, выводов или подходов к проблемам.
Активное слушание — Уделять полное внимание тому, что говорят другие люди, уделять время тому, чтобы понять высказанные мысли, задавать вопросы по мере необходимости и не перебивать в неподходящее время.
Техническое обслуживание оборудования — Выполнение текущего обслуживания оборудования и определение времени и вида обслуживания.
Мониторинг — Мониторинг/Оценка собственной деятельности, других лиц или организаций для внесения улучшений или принятия корректирующих мер.
Понимание прочитанного — Понимание письменных предложений и абзацев в рабочих документах.
Поиск и устранение неисправностей — Определение причин операционных ошибок и принятие решения о том, что с этим делать.
Решение сложных проблем — Выявление сложных проблем и анализ соответствующей информации для разработки и оценки вариантов и реализации решений.
Координация — Регулировка действий по отношению к действиям других.
Оценка и принятие решений — Рассмотрение относительных затрат и выгод возможных действий для выбора наиболее подходящего.
Анализ контроля качества — Проведение испытаний и проверок продуктов, услуг или процессов для оценки качества или производительности.
Ремонт — Ремонт машин или систем с использованием необходимых инструментов.
Разговор — Общение с другими для эффективной передачи информации.
Тайм-менеджмент — Управление своим временем и временем других.
Письмо — Эффективное письменное общение в соответствии с потребностями аудитории.
вернуться к началу
Знания
Производство и переработка — Знание сырья, производственных процессов, контроля качества, затрат и других методов для максимального повышения эффективности производства и распределения товаров.
Механический — Знание машин и инструментов, включая их конструкции, использование, ремонт и техническое обслуживание.
Администрирование и управление — Знание принципов бизнеса и управления, связанных со стратегическим планированием, распределением ресурсов, моделированием человеческих ресурсов, методами лидерства, производственными методами и координацией людей и ресурсов.
Общественная охрана и безопасность — Знание соответствующего оборудования, политик, процедур и стратегий для продвижения эффективных местных, государственных или национальных операций по обеспечению безопасности для защиты людей, данных, имущества и учреждений.
Химия — Знание химического состава, строения и свойств веществ, химических процессов и превращений, которым они подвергаются. Это включает в себя использование химических веществ и их взаимодействие, знаки опасности, методы производства и методы утилизации.
Английский язык — Знание структуры и содержания английского языка, включая значение и правописание слов, правила составления и грамматику.
Образование и обучение — Знание принципов и методов разработки учебных программ и обучения, преподавания и инструктажа для отдельных лиц и групп, а также измерения результатов обучения.
Математика — Знание арифметики, алгебры, геометрии, исчисления, статистики и их приложений.
Компьютеры и электроника — Знание печатных плат, процессоров, микросхем, электронного оборудования, компьютерного оборудования и программного обеспечения, включая приложения и программирование.
Физика — Знание и предсказание физических принципов, законов, их взаимосвязей и приложений для понимания динамики жидкости, материала и атмосферы, а также механических, электрических, атомных и субатомных структур и процессов.
Инженерия и технологии — Знание практического применения технических наук и технологий. Это включает в себя применение принципов, методов, процедур и оборудования для проектирования и производства различных товаров и услуг.
Клиентское и личное обслуживание — Знание принципов и процессов предоставления клиентских и личных услуг. Это включает в себя оценку потребностей клиентов, соответствие стандартам качества услуг и оценку удовлетворенности клиентов.
вернуться к началу
Образование
Какой уровень образования требуется новому сотруднику для выполнения работы в этой профессии? Респонденты сказали:
- Диплом средней школы или его эквивалент требуется для некоторых вакансий подробнее
- Степень младшего специалиста требуется для некоторых вакансий
- Какой-то колледж, для некоторых вакансий степень не требуется подробнее
наверх
Способности
Устойчивость руки-руки — Способность удерживать руку и руку неподвижно при движении руки или удерживании руки и кисти в одном положении.
Ловкость пальцев — Способность совершать точно скоординированные движения пальцев одной или обеих рук, чтобы хватать, манипулировать или собирать очень маленькие предметы.
Ловкость рук — Способность быстро двигать рукой, рукой вместе с рукой или двумя руками, чтобы хватать, манипулировать или собирать предметы.
Чувствительность к проблемам — Способность сказать, когда что-то не так или может пойти не так. Это не включает в себя решение проблемы, а только признание того, что проблема есть.
Координация нескольких конечностей — Способность координировать две или более конечностей (например, две руки, две ноги или одну ногу и одну руку) в положении сидя, стоя или лежа. Он не включает в себя выполнение действий, когда все тело находится в движении.
Близкое зрение — Способность видеть детали на близком расстоянии (в пределах нескольких футов от наблюдателя).
Точность управления — Способность быстро и многократно регулировать органы управления машиной или транспортным средством в точном положении.
Скорость восприятия — Способность быстро и точно сравнивать сходства и различия между наборами букв, цифр, объектов, изображений или узоров. Сравниваемые предметы могут быть представлены одновременно или один за другим. Эта способность также включает в себя сравнение представленного объекта с запомненным объектом.
Информация Упорядочивание — Способность упорядочивать предметы или действия в определенном порядке или образце в соответствии с определенным правилом или набором правил (например, узоры чисел, букв, слов, изображений, математических операций).
Время реакции — Способность быстро реагировать (рукой, пальцем или ногой) на сигнал (звук, свет, изображение) при его появлении.
Дедуктивное рассуждение — Способность применять общие правила к конкретным задачам для получения осмысленных ответов.
Far Vision — Возможность видеть детали на расстоянии.
Гибкость закрытия — Способность идентифицировать или обнаружить известный узор (фигуру, объект, слово или звук), который скрыт в другом отвлекающем материале.
Индуктивное мышление — Способность комбинировать фрагменты информации для формирования общих правил или выводов (включает поиск взаимосвязи между, казалось бы, несвязанными событиями).
Устное понимание — Способность слушать и понимать информацию и идеи, представленные в устной речи и предложениях.
Устное выражение — Способность сообщать информацию и идеи в устной речи так, чтобы другие понимали.
Избирательное внимание — Способность концентрироваться на задаче в течение определенного периода времени, не отвлекаясь.
Письменное понимание — Способность читать и понимать информацию и идеи, представленные в письменной форме.
Слуховое внимание — Способность фокусироваться на одном источнике звука в присутствии других отвлекающих звуков.
Категория Гибкость — Способность генерировать или использовать различные наборы правил для комбинирования или группировки вещей различными способами.
Регулятор скорости — Способность рассчитывать время ваших движений или движения части оборудования в ожидании изменений скорости и/или направления движущегося объекта или сцены.
Ясность речи — Способность четко говорить, чтобы другие могли вас понять.
Совместное использование времени — Способность переключаться между двумя или более действиями или источниками информации (например, речью, звуками, прикосновениями или другими источниками).
Письменное выражение — Способность сообщать информацию и идеи в письменной форме, чтобы другие могли понять.
вернуться к началу
Проценты
Код процента: RC
Хотите узнать свои интересы? Воспользуйтесь Профилировщиком интересов O*NET в My Next Move.
Реалистичный — Реалистичные профессии часто связаны с работой, которая включает в себя практические, практические проблемы и решения. Они часто имеют дело с растениями, животными и реальными материалами, такими как дерево, инструменты и машины. Многие профессии требуют работы на улице и не требуют большого количества документов или тесного сотрудничества с другими.
Обычный — Обычные занятия часто связаны с выполнением установленных процедур и процедур. Эти занятия могут включать в себя работу с данными и деталями больше, чем с идеями. Обычно существует четкая линия полномочий, которой следует следовать.
к началу страницы
Рабочие ценности
Поддержка — Профессии, которые соответствуют этой ценности работы, предлагают поддерживающее руководство, которое поддерживает сотрудников.
Соответствующие потребности: Политика компании, Надзор: Человеческие отношения и Надзор: Технический.
Независимость — Профессии, удовлетворяющие этой ценности работы, позволяют сотрудникам работать самостоятельно и принимать решения. Соответствующими потребностями являются Креативность, Ответственность и Автономия.
Условия труда — Профессии, отвечающие этой ценности труда, обеспечивают гарантии занятости и хорошие условия труда. Соответствующими потребностями являются активность, вознаграждение, независимость, безопасность, разнообразие и условия труда.
наверх
Рабочие стили
Надежность — Работа требует надежности, ответственности, надежности и выполнения обязательств.
Честность — Работа требует честности и этичности.
Стрессоустойчивость — Работа требует принимать критику и спокойно и эффективно справляться со стрессовыми ситуациями.
Внимание к деталям — Работа требует внимания к деталям и тщательности при выполнении рабочих задач.
Настойчивость — Работа требует настойчивости перед лицом препятствий.
Достижение/Усилие — Работа требует установления и поддержания личных сложных целей достижения и приложения усилий для выполнения задач.
Сотрудничество — Работа требует приятного общения с другими на работе и проявления добродушного отношения к сотрудничеству.
Независимость — Работа требует выработки собственных способов ведения дел, руководства собой практически без надзора и зависимости от самого себя в достижении цели.
Инициативность — Работа требует готовности брать на себя ответственность и принимать вызовы.
Забота о других — Работа требует чуткости к нуждам и чувствам других, понимания и помощи на работе.
Самоконтроль — Работа требует сохранять самообладание, контролировать эмоции, контролировать гнев и избегать агрессивного поведения даже в очень сложных ситуациях.
Аналитическое мышление — Работа требует анализа информации и использования логики для решения рабочих вопросов и проблем.
Лидерство — Работа требует готовности руководить, брать на себя ответственность и предлагать мнения и указания.
Приспособляемость/Гибкость — Работа требует открытости к изменениям (положительным или отрицательным) и к значительному разнообразию на рабочем месте.
Социальная ориентация — Работа требует предпочитать работать с другими, а не в одиночку, и быть лично связанным с другими на работе.
Инновации — Работа требует творческого подхода и альтернативного мышления для разработки новых идей и ответов на профессиональные проблемы.
вернуться к началу
Тенденции в области заработной платы и занятости
- Медианная заработная плата (2021)
- 34 доллара в час, 70 720 долларов в год
- Государственная заработная плата
Select a StateAlabamaAlaskaArizonaArkansasCaliforniaColoradoConnecticutDelawareDistrict of ColumbiaFloridaGeorgiaHawaiiIdahoIllinoisIndianaIowaKansasKentuckyLouisianaMaineMarylandMassachusettsMichiganMinnesotaMississippiMissouriMontanaNebraskaNevadaNew HampshireNew JerseyNew MexicoNew YorkNorth CarolinaNorth DakotaOhioOklahomaOregonPennsylvaniaRhode IslandSouth CarolinaSouth DakotaTennesseeTexasUtahVermontVirginiaWashingtonWest VirginiaWisconsinWyomingAmerican SamoaGuamNorthern Mariana IslandsPuerto RicoVirgin Islands
- Местная заработная плата
Почтовый индекс
- Занятость (2020)
- 4100 сотрудников
- Прогнозируемый рост (2020-2030 гг.
)
- Отклонение (-1% или ниже)
- Прогнозируемые вакансии (2020-2030)
- 400
- Тенденции состояния
Select a StateAlabamaAlaskaArizonaArkansasCaliforniaColoradoConnecticutDelawareDistrict of ColumbiaFloridaGeorgiaHawaiiIdahoIllinoisIndianaIowaKansasKentuckyLouisianaMaineMarylandMassachusettsMichiganMinnesotaMississippiMissouriMontanaNebraskaNevadaNew HampshireNew JerseyNew MexicoNew YorkNorth CarolinaNorth DakotaOhioOklahomaOregonPennsylvaniaRhode IslandSouth CarolinaSouth DakotaTennesseeTexasUtahVermontVirginiaWashingtonWest VirginiaWisconsinWyomingAmerican SamoaGuamNorthern Mariana IslandsPuerto RicoVirgin Islands
- Ведущие отрасли (2020)
Транспорт и складское хозяйство
Оптовая торговля
Источник: Бюро статистики труда, данные о заработной плате за 2021 год.
внешний сайт и прогноз занятости на 2020-2030 гг. внешний сайт.
«Прогнозируемый рост» представляет собой расчетное изменение общей занятости за прогнозируемый период (2020–2030 гг.). «Прогнозируемые вакансии» представляют собой вакансии в связи с ростом и замещением.
наверх
Вакансии в Интернете
- Государственные вакансии
Select a StateAlabamaAlaskaArizonaArkansasCaliforniaColoradoConnecticutDelawareDistrict of ColumbiaFloridaGeorgiaHawaiiIdahoIllinoisIndianaIowaKansasKentuckyLouisianaMaineMarylandMassachusettsMichiganMinnesotaMississippiMissouriMontanaNebraskaNevadaNew HampshireNew JerseyNew MexicoNew YorkNorth CarolinaNorth DakotaOhioOklahomaOregonPennsylvaniaRhode IslandSouth CarolinaSouth DakotaTennesseeTexasUtahVermontVirginiaWashingtonWest VirginiaWisconsinWyomingAmerican SamoaGuamNorthern Mariana IslandsPuerto RicoVirgin Islands
- Местные вакансии
Почтовый индекс
вернуться к началу
вернуться к началу
вернуться к началу
Wantage выступает против газокомпрессорных станций
ПРИНИМАЯ ВО ВНИМАНИЕ, ЧТО Tennessee Gas Pipeline Company, L. L.C. («TGP») подала заявку в Федеральную комиссию по регулированию энергетики («FERC») на «Сертификат общественного удобства и необходимости» и в Департамент охраны окружающей среды штата Нью-Джерси на освобождение от Закона о горных районах, разрешения на загрязнение воздуха, разрешение на пресноводные водно-болотные угодья, разрешения на управление ливневыми стоками и другие разрешения, необходимые для предлагаемого им «Проекта модернизации East 300»; и
ПРИНИМАЯ ВО ВНИМАНИЕ, ЧТО этот проект включает строительство газокомпрессорной станции мощностью 19 000 л. турбина на существующей компрессорной станции «CS 325» по адресу 164 Libertyville Road в Wantage Township, округ Сассекс, штат Нью-Джерси; и
ПРИНИМАЯ ВО ВНИМАНИЕ, ЧТО эти проекты значительно увеличат количество и давление газа, транспортируемого по трубопроводу из Пенсильвании через Нью-Джерси в округ Вестчестер, штат Нью-Йорк, возраст большей части этого трубопровода составляет 65 лет, и срок его полезного использования истек, а секции рядом с домами, предприятиями и критически важной инфраструктурой в десятках населенных пунктов Северного Нью-Джерси; и увеличивает риск утечек и катастрофических взрывов, которые могут привести к разрушению имущества и гибели людей в случае их возникновения; и
ПРИНИМАЯ ВО ВНИМАНИЕ, ПОСКОЛЬКУ, согласно отчетам об отказах Управления по безопасности трубопроводов и опасных материалов (PHMSA), с 2006 по 2017 год на трубопроводах TGP произошло 111 серьезных происшествий, в результате которых был нанесен материальный ущерб на сумму 89 815 380 долл. возраст трубопроводов; и
ПРИНИМАЯ ВО ВНИМАНИЕ, ЧТО предлагаемый компрессор 327 в Уэст-Милфорде расположен в заповеднике Хайленд, исключительном природном ресурсе, который обеспечивает питьевой водой более половины штата Нью-Джерси, и этот проект находится рядом с двумя крупными водохранилищами, охраняемыми водно-болотными угодьями, и поток исключительной ценности категории 1, а строительство и текущая эксплуатация этих предлагаемых промышленных объектов может привести к загрязнению грунтовых вод хромом, бензолом и углеводородами; и
ПРИНИМАЯ ВО ВНИМАНИЕ, ЧТО помимо нормальных эксплуатационных выбросов, связанных с работающими на газе компрессорными станциями, к другим источникам периодических выбросов относятся плановые и внеплановые продувки, утечки газа («неконтролируемые выбросы») и аварии, а также утечки летучих органических соединений («ЛОС»). ») удаляются из газового потока и хранятся на месте, включая сероводород, ртуть и другие загрязняющие вещества; и
ПОСКОЛЬКУ ЛОС, присутствующие на компрессорных станциях, включают диоксид азота, этилбензол, бензол, этан, метанол, нафталин и толуол; кратковременное воздействие этих химических веществ может вызвать раздражение глаз и дыхательных путей, головные боли, головокружение, нарушения зрения, утомляемость, потерю координации, аллергические кожные реакции, тошноту и ухудшение памяти; долгосрочные последствия включают потерю координации и повреждение печени, почек и центральной нервной системы. Многие летучие органические соединения являются известными канцерогенами, а бензол, в частности, связан с детской лейкемией; и
ПРИНИМАЯ ВО ВНИМАНИЕ, ЧТО, помимо загрязнения ЛОС, твердые частицы (ТЧ), выбрасываемые из компрессоров, также представляют серьезную угрозу для здоровья и могут взаимодействовать с летучими органическими соединениями, содержащимися в воздухе, усиливая их воздействие. PM размером 2,5 мм может представлять наибольшую угрозу для здоровья жителей близлежащих районов, а вдыхание влияет как на дыхательную, так и на сердечно-сосудистую системы, вызывая снижение функции легких, обострение симптомов астмы, сердечные приступы без летального исхода и высокое кровяное давление; и
ПРИНИМАЯ ВО ВНИМАНИЕ, ЧТО природный газ в основном состоит из метана, который вносит значительный вклад в изменение климата, высвобождается во время плановых и внеплановых продувок, а его утечки обнаруживаются на каждом этапе цепочки поставок; и
ПРИНИМАЯ ВО ВНИМАНИЕ, что пожар на газовом компрессоре Williams Transco в Бранчбурге, штат Нью-Джерси, в 2013 году привел к госпитализации двух рабочих и травмам 13 человек; и
ПРИНИМАЯ ВО ВНИМАНИЕ, ЧТО 300-линейный проект TGP, завершенный в ноябре 2011 года, нанес серьезный ущерб озеру Луковер в Хьюитте, штат Нью-Джерси, и Берфорт-Уотерс в Западном Милфорде, включая заиление и разрушение водных путей из-за оползней, усиление наводнений и воздействие на колодцы с питьевой водой; и
ПОСКОЛЬКУ во время строительства компрессорной станции Williams Transco в Розленде, штат Нью-Джерси, в 2013 году компания провела «продувку» объекта и выпустила большое количество газа и других химикатов в местное население, вынудив экстренная эвакуация соседней начальной школы Розленда; и
ПРИНИМАЯ ВО ВНИМАНИЕ, ЧТО в 2013 году компрессорная станция мощностью 12 000 л. с. была подключена к сети через границу Нью-Йорка из города Минисинк, штат Нью-Йорк, и вызвала серьезные последствия для здоровья жителей, включая носовые кровотечения, головные боли, сыпь, респираторные, желудочно-кишечные и неврологические симптомы; и
ПОСКОЛЬКУ предлагаемые проекты TGP находятся в пределах одной мили от важных природных и рекреационных ресурсов, включая два государственных парка, тропу государственного парка и зону управления дикой природой, включая государственный парк Хай-Пойнт, водохранилище Монксвилл, штат Лонг-Понд. Парк, Тропа Хайлендс и Зона дикой природы Ванаке; и
ПРИНИМАЯ ВО ВНИМАНИЕ, ПРИНИМАЯ ВО ВНИМАНИЕ, что мэр и комитет поселка Вейтадж считают, что существуют другие альтернативы установке газокомпрессорной станции мощностью 19 000 лошадиных сил в этом месте, расположенном в жилой зоне, включая, помимо прочего: изменение маршрута трубопровода в сторону из престижных жилых районов с использованием электрического турбинного компрессора и перемещением оборудования в более удаленную, безопасную и соответствующим образом зонированную зону; и,
ПРИНИМАЯ ВО ВНИМАНИЕ, что мэр и комитет поселка Вейнтидж несут основную ответственность за защиту здоровья и безопасности его жителей, посетителей и предприятий; и
ТЕПЕРЬ, ПОЭТОМУ, БУДЕТ РЕШЕНО, что мэр и комитет городка округа Уэнтедж штата Сассекс штата Нью-Джерси в интересах защиты своих жителей и предприятий выступают против строительства станции компрессора 327 фрекинга газа, добавления газовой – турбина на существующей компрессорной станции CS 325 и попытка ТГП исключить свою деятельность из-под действия Закона о сохранении высокогорья; и
БУДЕТ ДАЛЕЕ РЕШЕНО, что клерк Wantage Township должен направить это постановление FERC, президенту Джо Байдену, сенаторам Кори Букеру и Роберту Менендесу, конгрессмену Джошу Готтхаймеру, губернатору Филу Мерфи.
Мэр Уильям Гехтер
Заместитель мэра Рональд Бассани
Член комитета Джонатан Моррис
Оборудование | ХТО Энергия
Оборудование
” data-facebook-message=”Natural gas extraction and production requires a mix of resources and equipment.” role=”dialog”> Печать ТопБуровая установка
Одна буровая установка высотой 20-50 футов используется для бурения до целевого пласта породы, а затем горизонтально до нескольких нетрадиционных газовых залежей.
Грузовики
Одной из основных частей оборудования в цепочке поставок, необходимой для гидравлического разрыва пласта в скважине, является «автомобиль для гидроразрыва пласта», который используется для закачки жидкостей в скважины при высоких давлениях и скоростях. Грузовик для гидроразрыва состоит из трех основных компонентов: двигателя, трансмиссии и насоса.
Скважина
Место на поверхности, где пробурены несколько стволов скважин. С помощью кустового бурения с одного компактного участка земли можно пробурить 4, 10, 20 или более скважин, что сводит к минимуму воздействие на ландшафт.
После приобретения арендованного участка, изучения подземной геологии и определения оптимального местоположения кустовой площадки начинается строительство кустовой площадки. (Площадка скважины — это территория, на которой будут проводиться буровые и другие операции и на которой будет располагаться необходимое сопутствующее оборудование.)
Криогенная установка
Сырой природный газ должен быть обработан, прежде чем его можно будет использовать в качестве топлива бытовыми, коммерческими и промышленными потребителями. Криогенная установка — это установка, в которой природный газ охлаждается до минусовых температур для извлечения сжиженного природного газа (ШФЛУ). Криогенный процесс сжижения природного газа уменьшает его объем в 600 раз. Это все равно, что уменьшить объем 17-дюймового пляжного мяча до мячика для пинг-понга. Сжижение природного газа делает его транспортировку морским транспортом экономичной, а затраты продолжают снижаться по мере роста пропускной способности СПГ по всему миру.
Компрессорная станция
Сооружение, помогающее транспортировать природный газ из одного места в другое. При транспортировке по газопроводу природный газ необходимо сжимать через различные промежутки времени.
Компрессор представляет собой машину, приводимую в действие двигателем внутреннего сгорания или турбиной, которая создает давление для «проталкивания» газа по линиям. Большинство компрессоров в системе подачи природного газа используют в качестве топлива небольшое количество природного газа из собственных трубопроводов.
Компрессорные станции расположены примерно через каждые 50-60 миль вдоль каждого трубопровода для повышения давления, которое теряется из-за трения природного газа, движущегося по стальной трубе. Многие компрессорные станции полностью автоматизированы, поэтому оборудование можно запускать или останавливать из центральной диспетчерской трубопровода. Центр управления также может дистанционно управлять запорными клапанами в системе передачи. Операторы системы хранят подробные рабочие данные о каждой компрессорной станции и постоянно регулируют сочетание работающих двигателей для достижения максимальной эффективности и безопасности.
Природный газ движется по системе газопровода со скоростью до 30 миль в час, поэтому газу из Техаса требуется несколько дней, чтобы добраться до пункта приема коммунальных услуг на северо-востоке. По пути существует множество взаимосвязей с другими трубопроводами и другими инженерными системами, что дает системным операторам большую гибкость при перемещении газа.
Устье скважины
Система золотников и клапанов, обеспечивающих регулирование давления в добывающей скважине.
Сепаратор
Разделяет скважинный флюид на газ и жидкость. Жидкость оседает на дне, газ поднимается вверх, проходя через экстрактор тумана для удаления мелких капель жидкости из газа.
Фракальный бассейн/резервуар/пруд
Для процесса гидроразрыва пласта требуется вода. Бассейны, резервуары или пруды используются на месте для хранения воды, которая будет использоваться в процессе.
Домкрат насоса
Насосы необходимы, когда пластовое давление недостаточно для обеспечения потока добываемой нефти или газа с желаемой или необходимой скоростью.
Связанный контент
Горизонтальное бурение
При традиционной разработке нефти и газа для добычи этих ресурсов используется вертикальное бурение.Нетрадиционные ресурсы Артикул •
Что такое нетрадиционные ресурсы?
При разработке нетрадиционных месторождений нефти и природного газа нефть и газ обнаруживаются в коллекторах с низкой проницаемостью.
Нетрадиционные ресурсы Артикул •
Конструкция и целостность колодца
Правильно спроектированная и построенная нефтяная и газовая скважина необходима для защиты грунтовых вод и обеспечения успешной добычи.
Нетрадиционные ресурсы Артикул •
Этапы добычи природного газа
Перед бурением каких-либо скважин проводится тщательное наблюдение для изучения местонахождения подземного резервуара природного газа и характера местной топографии, чтобы обеспечить минимальное воздействие операций на местное население.
Нетрадиционные ресурсы Артикул •
Преимущества природного газа и нефти
Природный газ предлагает надежное и гибкое производство электроэнергии со значительным снижением выбросов CO2 по конкурентоспособной цене, что делает его долгосрочным решением для удовлетворения будущих мировых потребностей в энергии.
Нетрадиционные ресурсы Артикул •
Вода
Вода, используемая при разработке нетрадиционных ресурсов и гидроразрыве пласта, обычно поступает из поверхностных или подземных источников.
