Категория помещения компрессорной станции: Определение категорий помещений для компрессорной, как профилактика пожара

10.6. Обеспечение пожаробезопасности компрессорных станций

Опасность возникновения пожаров на предприятиях газовой промышленности определяется прежде всего физико-химическими свойствами природного газа, который при несоблюдении определенных требований безопасности воспламеняется, вызывает пожары и взрывы, влекущие за собой аварии. Степень пожарной опасности зависит также от особенностей технологического процесса производства. Для предприятий транспорта газа характерны наличия большого количества горючих газов в магистральных газопроводах, высокое давление в трубопроводах, наличие большого количества ГСМ (турбинного масла).

Опасными факторами пожара, воздействующими на людей, являются открытый огонь и искры; повышенная температура предметов, воздуха и т.п.; токсичные продукты горения, дым; пониженная концентрация кислорода; обрушение и повреждение зданий, сооружений, установок; взрыв.

Взрывоопасные концентрации природного газа образуются во время отключения трубопроводов, резервуаров и аппаратов, когда не полностью удаленный газ смешивается с поступающим воздухом.

Как показывают статистика и опыт эксплуатации, пожары на КС происходят в основном из-за воспламенения масла в компрессорных цехах при разрыве маслопроводов и попадания его на горячие поверхности газоперекачивающих агрегатов; разрушение обвязочных газопроводов компрессорных цехов, сопровождающихся воспламенением газа и других горючих веществ и материалов; попадания посторонних предметов в полость нагнетателя; проникновения газа к очагу пожара из-за неплотного закрытия кранов в технологической обвязке; нарушений требований действующих правил и инструкций во время проведения огневых и газоопасных работ, а также требований пожарной безопасности персоналом служб УМГ на территориях КС.

Пожары на газотранспортных объектах развиваются по следующей схеме: авария, утечка газа, образование облака взрывоопасной смеси, воспламенение ее от источника зажигания, горение газа, нагревание и разрушение технологического оборудования под воздействием пламени.

При авариях в помещениях взрывоопасные концентрации газа возникают в первую очередь вблизи места утечки газа, а затем распространяются по всему помещению. На открытых площадках вблизи места утечки образуется зона загазованности, распространяющаяся по территории объекта. Величина ее при аварийном истечении газа зависит от многих факторов, главные из которых – расход газа, форма и направление его струи, метеорологические условия, рельеф местности. Наибольшее влияние на величину зоны загазованности оказывает ветер.

При авариях, связанных с разрушением газопроводов, в атмосферу выбрасывается большое количество газа. При наличии пламени газовое облако воспламеняется. Возможные источники воспламенения – открытое пламя, электрические и механические искры, воспламенение пирофорных отложений, работающие двигатели внутреннего сгорания, разряды статического электричества, грозовые разряды. После сгорания газового облака горение локализуется в месте утечки газа.

Борьба с пожарами и мероприятия по их предупреждению могут быть эффективными только в том случае, когда противопожарные правила усвоены и повседневно соблюдаются всем персоналом предприятия.

Для установления и поддержания надлежащего режима эксплуатации все здания и сооружения на КС должны быть классифицированы по взрыво- и пожароопасности, о чем делается надпись на металлических знаках, укрепляемых на воротах, калитках и дверях всех зданий, помещений и объектов, находящихся в УМГ.

Согласно “Правилам устройства электроустановок” (#M12293 0 1200003114 3645986701 3867774713 77 4092901925 584910322 1540216064 77 77ПУЭ#S) все производственные помещения и установки, в которых размещается электрооборудование, по степени взрыво- и пожароопасности делятся на классы: В-I, В-Iа, В-Iб, В-II, В-IIа, П-I, П-II, П-IIа, П-III, В-Iг и Н (В – взрывоопасные, П – пожароопасные, Н – невзрыво- и непожароопасные).

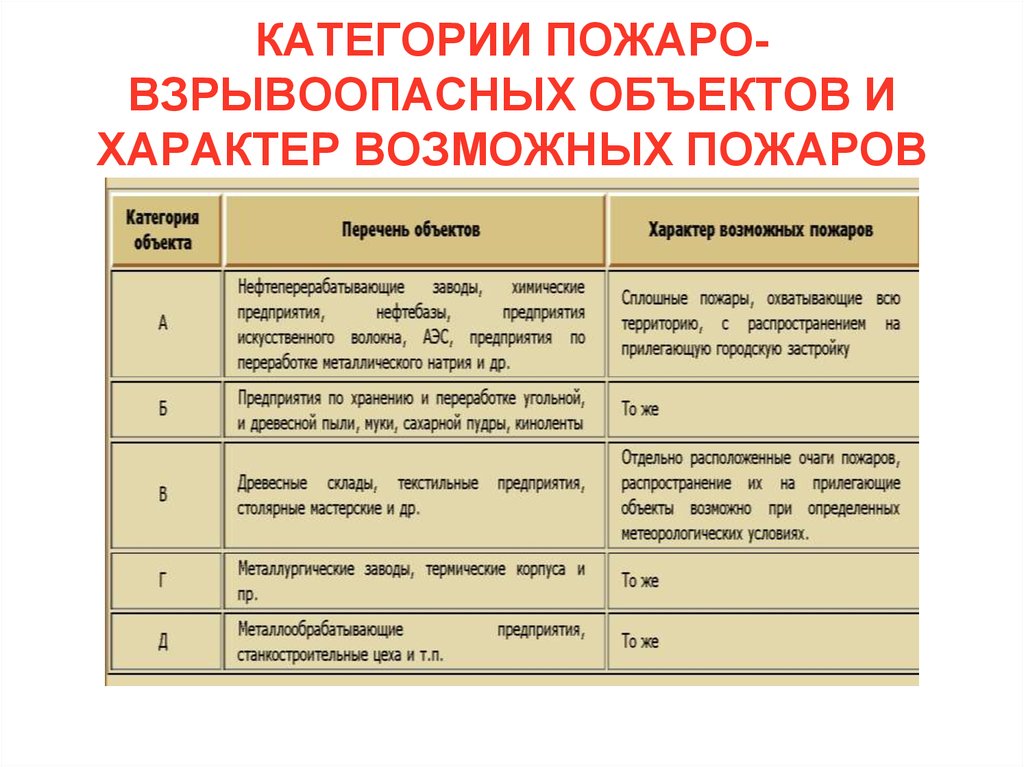

Основной показатель для разделения производств по степени пожарной опасности – физико-химические свойства веществ, применяемых в производственном процессе. В соответствии с противопожарными нормами все производства по степени пожарной опасности подразделяют на пять категорий.

Категория А – производства, связанные с получением, применением или хранением газов и паров с нижним пределом взрываемости до 10% (по объему), содержащихся в таких количествах, при которых возможно образование с воздухом взрывоопасных смесей; жидкостей с температурой вспышки паров 28 °С и ниже; твердых веществ и жидкостей, воспламенение или взрыв которых может последовать при взаимодействии с водой или кислородом воздуха.

Категория Б – производства, связанные с обработкой, применением, образованием или хранением газов и паров с нижним пределом взрываемости более 10% (по объему), содержащихся в количествах, достаточных для образования взрывчатых смесей; жидкостей с температурой вспышки паров от 28 до 120 °С; горючих веществ, выделяющих пыль или волокна в количестве, достаточном для образования взрывоопасных смесей.

Категория В – производства, применяющие жидкости с температурой вспышки паров выше 120 °С или перерабатывающие твердые сгораемые вещества.

Категория Г – производства, связанные с обработкой несгораемых веществ и материалов в горячем состоянии, раскаленном или расплавленном состоянии с выделением лучистой энергии, искр, пламени, а также производства, связанные со сжиганием твердого, жидкого и газообразного топлива (литейные и кузнечные цехи, котельные и др.).

Категория Д – производства, обрабатывающие несгораемые вещества и материалы в холодном состоянии, механические цехи холодной обработки металлов, компрессорные станции для нагнетания воздуха, водонасосные станции, склады металла, металлоизделий и др.

Распределение по категориям взрыво- и пожароопасности основных зданий и помещений компрессорной станции приведено в табл. 10.1.

В каждом цехе, на складе и других объектах на основе действующих #M12291 9012376правил пожарной безопасности#Sдолжны быть разработаны противопожарные инструкции с учетом специфики производства, а также оперативный план ликвидации пожара, и проводиться систематические тренировки персонала по тушению пожара.

В инструкциях по пожарной безопасности следует предусматривать:

– требование пожарной безопасности при нахождении персонала на территории КС;

– места и порядок содержания средств пожаротушения, пожарной сигнализации и связи;

– порядок выполнения огневых и газоопасных работ на территории КС;

– порядок допуска и правила движения транспорта на территории КС;

– требования к содержанию территории, дорог, подъездов к зданиям, сооружениям и водоисточникам;

– обязанности персонала цехов при возникновении пожара, правила вызова пожарной команды, остановки и отключения оборудования;

– порядок уборки и очистки мест от пролитых горючих жидкостей, сбора, хранения и удаления промасленных обтирочных материалов, хранения спецодежды;

– выполнение мероприятий, связанных с окончанием рабочего дня;

– места, где запрещено (разрешено) курение и применение открытого огня.

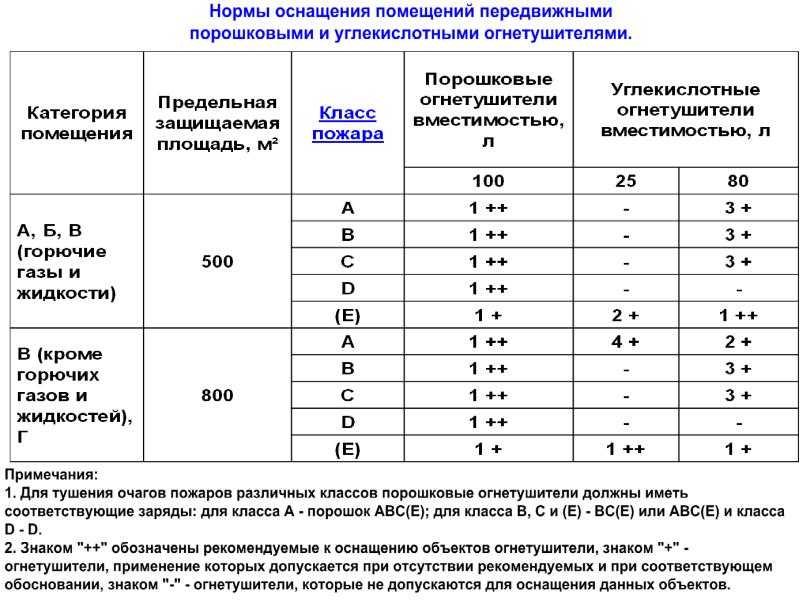

На КС должны иметься схемы пожарного водопровода с указанием мест установки пожарных гидрантов и кранов.

Таблица 10.1

Определение категорий помещений по пожарной опасности

Объекты защиты идентифицируют по нескольким значимым признакам (они приведены в статье 6.1 ФЗ № 123 от 22.07.2008). В том числе каждый объект относят к определенной категории, которая указывает на степень его потенциальной опасности. На ее основании к объектам защиты предъявляют те или иные требования пожарной безопасности:

1. здания, сооружения в помещения в них (которые принадлежат производственным объектам) оценивают на пожарную и взрывопожарную опасность;
2. наружные установки оценивают на пожарную опасность.

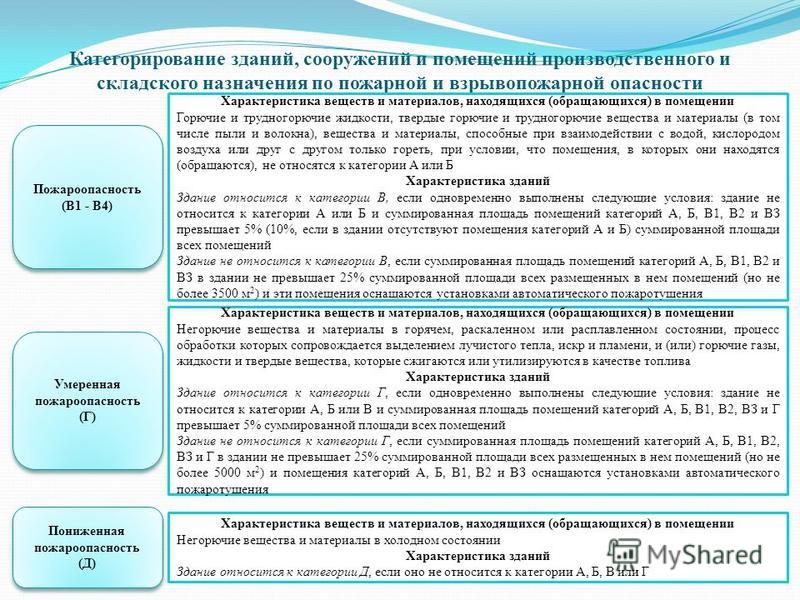

Определение категории зданий и сооружений

Требование присвоить категорию касается зданий и помещений, которые имеют производственное, либо складское, либо техническое назначение.

Категорирование зданий и помещений проводят исходя из того:

1. какие горючие вещества и материалы в них находятся, и в каком количестве;
2. как спроектированы помещения и какие технологические процессы в них проводятся.

Для зданий установлены категории А, Б, В, Г и Д, а для помещений — А, Б, В1-В4, Г и Д.

В обоих случаях «Д» указывает на минимально возможную взрывопожароопасность, «А» — на максимальную.

При категорировании производственных и складских помещений их соотносят по очереди с каждой категорией, начиная с «А». Исходя из того, какую долю и общую площадь составляют в здании помещения той или иной категории, присваивают категорию и самому зданию.

Примеры помещений, подлежащих категорированию

Категория	Помещения
А	Склады бензина; предприятия, занимающиеся нефтепереработкой; производства с применением ацетона, na, k, водорода, спиртов и эфиров; помещения ацетилено-генераторных установок; цеха, где изготавливают и используют краски на основе лвж и гж.
Б	Цехи, в которых получают уайт-спирит, обрабатывают синтетический каучук или где образуется угольная, древесная или мучная пыль; аммиачное производство, галерея, по которой подается из шахты уголь.
В	Электрощитовые; лесопильные, столярные и комбикормовые цехи; склады гсм; трансформаторные подстанции; автостоянки и посты диагностики и технического обслуживания.
Г	Цеха термической обработки металла, кузницы, литейное производство, машинные залы дизельных электростанций, котельные.
Д	Насосные оросительные станции; склады кислот и электролитов; инертных газов и негорючих материалов; цеха холодной обработки металла; бойлерные и насосные станции, где используются негорючие вещества и материалы.

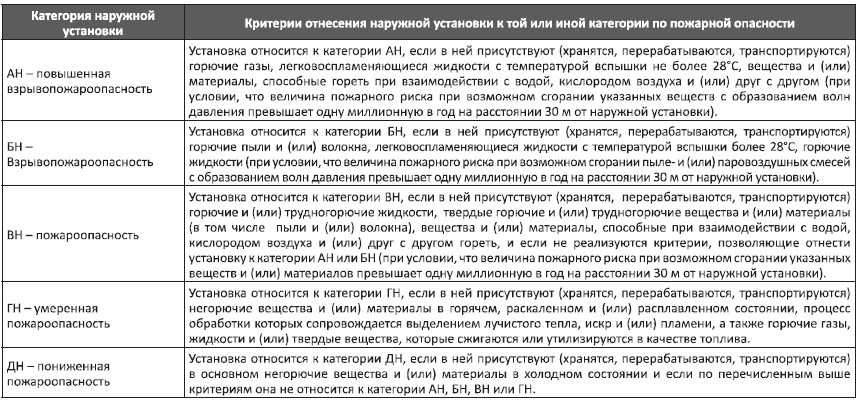

Определение категорий наружных установок

Для установок существуют пять категорий: АН, БН, ВН, ГН и ДН.

Их присваивают, по очереди сопоставляя с каждой характеристики проверяемых установок. При этом начинают с наиболее опасной — АН.

Примеры определения категории по пожарной опасности установок

Категория	Установки
АН	Нефтеловушки, газорегуляторные пункты и т. д.
БН	Силосные зернохранилища, резервуары для гж.
ВН	Любые названные выше установки, если им нельзя присвоить ан или бн, а также трансформаторные шкафы, открытые площадки, где хранят древесину, уголь и других горючие материалы; компрессорные установки.
ГН	Площадки для сварочных работ.
ДН	Теплообменники; склады, где хранятся камень, металл и другие негорючие материалы.

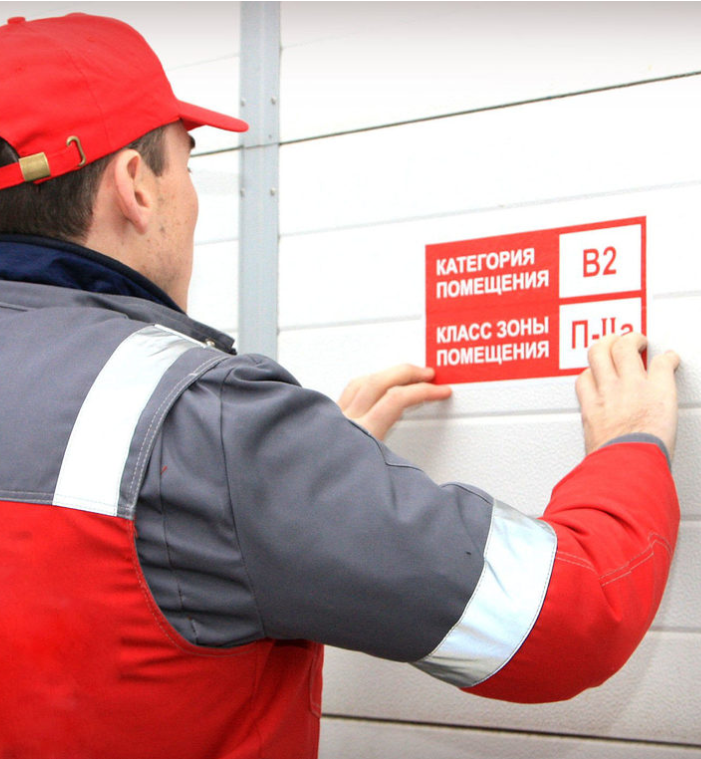

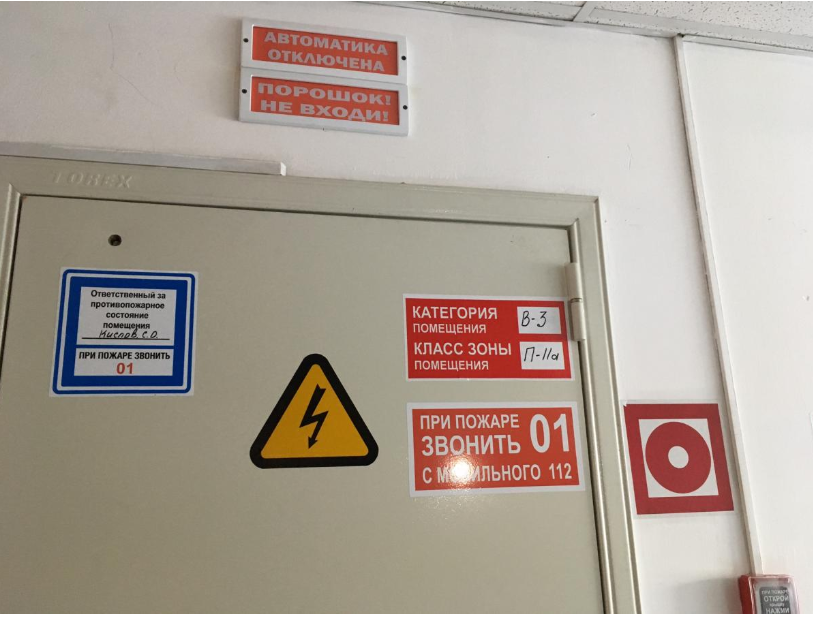

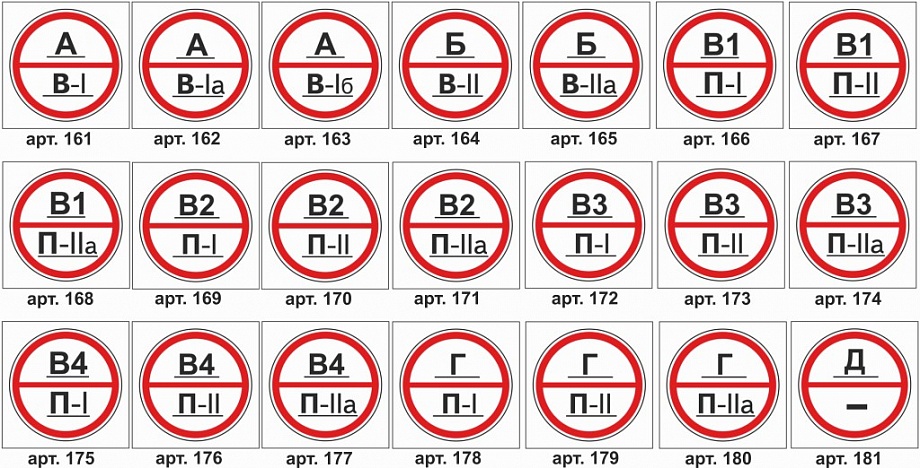

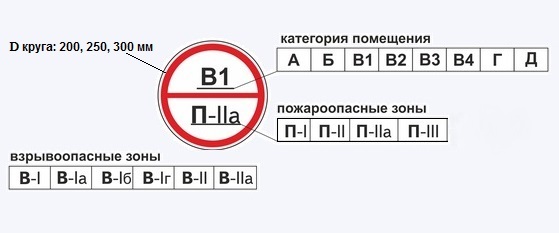

Присвоенные категории в виде условных обозначений наносят на установки и двери помещений (кроме относящихся к категории Д). Об этом должен позаботиться руководитель эксплуатирующей организации (собственник или иной законный владелец объекта).

Как именно производится категорирование объектов по пожарной и взрывопожарной опасности, описывается в ст. 25 и ст. 27 ФЗ № 123 и в СП 12.13130.2009. Вы можете сделать это самостоятельно, однако предлагаем обратиться за помощью к нашим специалистам. Они оперативно и грамотно произведут расчет по определению категории помещений и зданий ваших объектов, что позволит исключить вопросы со стороны органов ГПН.
