Содержание статьи:
Чугунный модернизированный котел КЧМ отечественного производства является солидным конкурентом западным агрегатам. Он неограниченно применяется для отопления домов, коттеджей, дач, промышленных объектов. Оборудование служит от 25 до 30 лет при соблюдении правил эксплуатации. Твердотопливный котел работает на дровах, угле, торфе, после несложного переоборудования использует газ, масло, электричество.
О производителе
КЧМ – самая старая марка отечественного оборудования
Кировский завод по выпуску санитарно-технического и отопительного оборудования был основан в 1745 году братьями Золотаревыми и Фалеевыми. Купцы и промышленники заложили первые цеха молотового завода на реке в Калужской губернии.
Небольшое предприятие постепенно развилось до крупной компании, использующей в работе передовые технологии совместно с проверенными временем особенностями чугунного литья. Модернизация сборочных линий и использование труда высококлассных специалистов выводит качество агрегатов на высокий уровень. С 2006 года предприятие является участником ОАО «Санто-Холдинг».
Особенность оборудования
Преимущество модернизированного чугунного оборудования заключается в его универсальности. Котлы выпускаются для работы с твердыми видами топлива, но перестраиваются в газовые агрегаты или работают на отработке масла. Переоборудование выполняется без внушительных материальных затрат – приобретается комплект деталей, которые монтируются собственными силами.
Горелка устанавливается в течение получаса и так же быстро демонтируется при возврате к дровам или углю. Котлы выпускаются в России, поэтому запасные части приобретаются без проблем по невысокой цене. Модели отличаются техническими характеристиками и подходят для работы в частном доме или промышленном цеху.

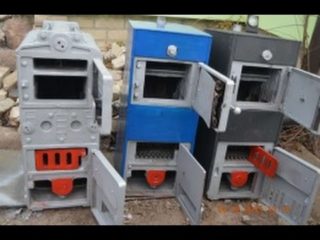

Устройство котлов КЧМ
Комбинированные модели способны переключаться с твердого топлива на газ
Универсальный аппарат устанавливается в самотечные открытые отопительные системы и закрытые магистрали с циркуляционной помпой.
Оборудование включает конструктивные элементы:
- секции теплообменника, их число зависит от модификации;
- зольная, загрузочная и шуровочная камера с дверками для управления тягой и поступлением кислорода;
- труба дымохода на тыльной стенке с заслонкой для координации потока продуктов горения.
Корпус агрегата покрыт слоем теплоизоляции для предупреждения остывания. Температура регулируется термодатчиком, который располагается в средней части.
Достоинства и недостатки

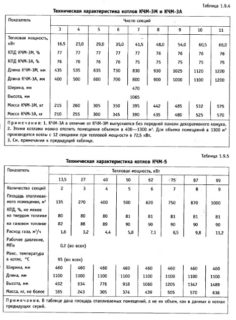

Технические характеристики котлов КЧМ
Конструкция не имеет сложных частей, без труда ремонтируется и чистится. КПД достигает 77-79%.
Основные положительны качества:
- длительный срок службы;
- надежность и универсальность;
- всегда хорошая тяга дыма, благодаря автоматическому регулятору;
- широкий выбор по мощности;
- высокое рабочее давление;
- невысокая стоимость.
К недостаткам относится отсутствие в конструкции электрического заводского ТЭНа. Агрегаты не предусмотрены для обслуживания одновременно отопительной магистрали и водогрейного контура. Котел имеет большой вес и значительные габариты.
Технические характеристики котлов КЧМ
Мощные модели снабжаются автоматическим клапаном для защиты от превышения давления в аварийных ситуациях.
Основные характеристики котла:
- ширина и высота корпуса 75 х 110 см, весит агрегат до 240 кг, толщина стенок – 12 мм;
- вода нагревается в теплообменнике до +95°С, давление жидкости – 0,4 МПа;
- количество секций от 3 до 7;
- топка меньшей модели с 3 секциями – 35 л, а в 9-секционном агрегате увеличена до 155 л;
- расход угля в зависимости от мощности колеблется от 2,2 до 9,1 кг/час.
В больших топках одновременно загружается от 20 кг топлива, при этом котел работает беспрерывно в течение 10 – 12 часов.
Мощность котла
Мощность, исходя из количества секций
Топочная камера выдает около 26-40 кВт тепловой энергии, на выходе из калорифера получается мощность 21-36 кВт.
Это дает возможность обогревать площадь:
- 3-секционными агрегатами – до 200 м2;
- 4-секционными – 200 – 300 м2;
- 5-секционными – 300 – 400 м2;
- 6-секционными – 400 – 500 м2;
- 7-секционными – 500 – 600 м2;
- 8-секционными – 600 – 700 м2;
- 9-секционными – до 800 м2.
Количество чугунных отсеков определяет мощность отопительного оборудования.
Принцип работы котлов КЧМ
Строение топки ограничивает подачу воздуха внутрь. Топливо загружается в рабочую камеру и сгорает в условиях разреженного кислорода, в результате выделяется коксовый газ. Конструкция дымохода позволяет продуктам горения дополнительно участвовать в нагревании перед выводом наружу. Топливо используется результативно, и уменьшается объем несгораемых остатков.
Иногда на ниппельных стыках появляется течь – это говорит об ослаблении гаек. Неисправность устраняется подтягиванием метизов. Если на стенках секций выпадает конденсат, произошла разгерметизация по вине производителя или пользователя. Приглашается консультант. В котле быстро изнашиваются отражатели загрузочной и шуровочной дверки, щиток, запальник, термопара и терморегулятор.
Правила монтажа и эксплуатации
Для монтажа котла необходимо выделить топочную с хорошей вентиляцией
Агрегат ставится в отдельной комнате с вентиляцией принудительного типа и системой отвода дыма. Под котел бетонируется основание, поверхность которого выполняется по горизонтальному уровню.Правила установки оборудования:
- расстояние до горючих предметов и стен из воспламеняющихся материалов – не меньше 40 см;
- незанятое место перед котлом – не меньше 3 м, а промежуток до несущих стен делается от 25 см;
- диаметр вытяжной трубы варьируется в диапазоне 155 – 210 мм в зависимости от мощности агрегата, а высота дымохода составляет от 5 м.
Приток воздуха в момент запуска регулируется заслонкой вверху трубы, этот элемент координирует также интенсивность отведения угарных газов во время работы. Котел эффективно работает на антраците фракции 50 – 60 мм, при этом расход в час составляет 3 кг. Крупные фракции (до 80 мм) требуют более сильной тяги.
Разрешается загрузка смешанных смесей с добавлением опилок, применяются угольные и торфяные брикеты, мелкогранулированная масса. Не рекомендуется сырое топливо.
Виды котлов КЧМ для жилья

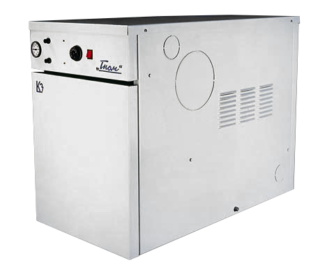

Модернизированный котел КЧМ Гном для отопления небольших домов
Агрегаты с автоматизированным сжиганием твердого топлива используются для отопления частных строений, хозяйственных построек и коммунальных зданий, в которых есть магистрали с принудительной или естественной циркуляцией теплоносителя.
Чугунный котел выбирается в зависимости от площади постройки. Мощное оборудование на небольшом пространстве ведет к потерям тепла.
КЧМ Микро
Агрегат включает три чугунные секции, его мощность – 17 кВт на антраците и 14 кВт на дровах. Котел приобретают для отопления дома площадью до 200 м2. КПД достигает 79%, а объем камеры сгорания составляет 30 л.
Ориентировочное потребление условного вида топлива – 2,2 кг/час. Габариты корпуса 630 х 400 мм, объем водяного отсека – 16 л, агрегат весит 158 – 162 кг.
КЧМ 5
Котел выпускается с несколькими вариантами количества секций, в конструкции предусмотрен регулятор тяги. Оборудование предназначается для строений общей площадью 300 – 500 м2, мощность составляет до 50 кВт. КПД агрегата не бывает меньше 78,8%. Объем отделения сгорания – 95 л. Регулятор тяги дает возможность экономить топливо за счет его длительного горения.
Выбор типа источника теплоты зависит от вида топлива, его номинальной теплопроизводительности, которая должна быть больше расчетных теплопотерь дома на 15-20% функционального назначения. Ограждающие конструкции наиболее современных малоэтажных домов при высоком термическом сопротивлении имеют весьма низкую теплопоглощающую способность, вследствие чего они характеризуются малой теплоустойчивостью, а тепловой режим в них подвержен колебаниям при воздействии переменных метеорологических факторов и нестабильной подаче теплоты. Отмеченная особенность предопределяет целесообразность применения квартирных генераторов теплоты с топками длительного и затяжного горения или применения системы отопления с большой тепловой аккумуляцией.
Для децентрализованного теплоснабжения наиболее перспективны двухфункциональные генераторы теплоты, обеспечивающие одновременно отопление и горячее водоснабжение с топками длительного горения при работе на твердом топливе. При использовании твердого топлива для квартирных генераторов теплоты целесообразно применять сортированные каменные угли, угольные брикеты, учитывая, что большинство котлов и аппаратов не приспособлены для сжигания низкосортного топлива.
Верхний предел размера фракций угля во избежание кратного горения не должен превышать 50 мм, а нижний в связи с ограниченностью тяги и отсутствием принудительного дутья – 13 мм. В качестве жидкого топлива может применяться топливо печное бытовое (ТПБ) или осветительный керосин. В настоящее время на рынке представлена широкая номенклатура квартирных генераторов теплоты на твердом, газообразном и жидком топливе. Большая их часть имеет в своей конструкции водяной контур и предназначена для использования в водяной системе отопления. С учетом удельного веса твердого топлива в топливном балансе села (свыше 80%) наибольший интерес для потребителя представляют твердотопливные квартирные котлы.
Отвод газов из квартирных теплогенераторов осуществляется через дымовую трубу высотой 5-7м. Тяга, создаваемая такой трубой, невелика, и чтобы дым из топки не выбивало в помещение, газовое сопротивление теплогенераторов должно быть минимальным. Квартирные генераторы тепла должны обладать также наименьшим гидравлическим сопротивлением, так как общее циркуляционное давление в системе весьма незначительно. Для увеличения этого давления целесообразно низкое расположение теплогенератора, однако чаще всего такое решение в условиях одноэтажного строения зачастую неприемлемо. При обычном размещении теплогенератора на полу для снижения центра нагрева и увеличения гидравлического напора желательно, чтобы теплогенератор был минимальной высоты, а поверхности нагрева располагались возможно ниже. Затраты на топливо составляют основную часть эксплуатационных расходов, поэтому КПД котла должен быть достаточно высоким.
Наиболее распространены чугунные или стальные водогрейные котлы, используемые самостоятельно или совместно с бытовыми плитами для варки пищи. Чугунные котлы имеют большие преимущества – они долговечные и дешевые при массовом производстве. Кроме того, их набирают из отдельных секций, поэтому изменением числа секций можно подобрать их любую производительность. Ремонт котлов обычно сводится к замене прогоревшей секции на новую. Срок службы чугунных котлов составляет около 20 лет в то время как остальных 10-15 лет. Срок эксплуатации от капитального ремонта до ремонта не менее 2000 часов, других конструкций – не менее 8000 часов.
Следует заметить, что все малометражные котлы имеют небольшие конвективные поверхности теплообмена и вследствие этого высокую температуру отходящих газов (250-400°С), что вызывает снижение их КПД. Если котел подсоединить к дымовой трубе через отопительный щиток, то можно существенно снизить температуру отходящих газов и увеличить КПД. При растопке котла, когда ухудшается тяга, открывают заслонку прямого хода и газы направляются в дымовую трубу. Также поступают, когда начинают отопительный сезон. При установившейся тяге заслонка прямого хода закрывается и газы направляются в отопительный щиток.
Рис. 9. Чугунный секционный водогрейный котел КЧММ : а – вид спереди; б – разрез; в – вид со стороны задней стенки
Для наиболее распространенного топлива – каменного угля чаще всего используют чугунные котлы марок КЧММ, КЧММ-2, КЧМ-1, КЧМ-2, КЧМ-3. Снаружи они обшиты кожухом из листовой стали. Между кожухом и чугунными секциями уложена теплоизоляция из листового асбеста. Котел КЧММ (рис. 9) состоит из трех секций, причем вся необходимая гарнитура размещена на крайних секциях. Колосниковая решетка выполнена частично охлаждаемой и имеет шуровочное устройство. Газовый тракт котла оборудован газоходом прямого хода, позволяющим при растопке направлять газы помимо теплообменных поверхностей сразу в дымовую трубу (табл. 2).
Таблица 2. Техническая характеристика котла КЧММ | |
| Площадь поверхности нагрева котла, м2 | 1,05 |
| Теплопроизводительность: | |
| кВт | 11,5 |
| ккал/ч | 10 |
Котлы для отопления квартир и малоэтажных зданий
Заводы Министерства промышленности строительных материалов СССР и союзных республик выпускают водонагревательные чугунные секционные малометражные котлы для систем отопления квартир и малоэтажных зданий тепловой мощностью от 10 до 60 кВт, работающие с естественной тягой.
Чугунные котлы состоят из отдельных секций, собранных в пакеты при помощи конических ниппелей и стяжных болтов. Внутри секций циркулирует нагреваемая вода, а снаружи секции обогреваются горячими газообразными продуктами сгорания топлива.
Малометражные котлы собираются из одного пакета секций, внутри которых располагаются топка и зольник.
Выпускаются малометражные котлы модификаций КЧМ-1, КЧМ-2 и микрометражный котел КЧММ-2. Котлы устанавливают в нежилом помещении, они рассчитаны на рабочее давление до 200 кПа и температуру горячей воды не выше 90°С.
Котлы КЧМ-1, КЧМ-2 и КЧММ-2 предназначены для работы на грохоченых каменных углях и антраците, а также на брикетированном малозольном топливе.
При необходимости эти копы могут быть переоборудованы для сжигания в них газа или жидкого топлива путем установки соответствующих топливосжигающих устройств и автоматики безопасности. Техническая документация для переоборудования Этих котлов представляется НИИСТ (г. Киев).
Малометражные котлы поставляются заводом-изготовителем в собранном виде в металлическом кожухе с отводами для горячей и обратной воды и патрубком для присоединения к дымоходу в комплекте с кочегарным инструментом. При числе секций до 6 отвод для горячей воды можно устанавливать как спереди, так и сзади котла, а при числе секций более 6 — только спереди.
Котел чугунный секционный водонагревательный микрометражный КЧММ-2 ТУ 21-26-128-75
Техническая характеристика
Поверхность нагрева, тепловая мощность, КПД при сжигании антрацита,
число секций, размеры, масса.
Изготовитель: московский чугунолитейный завод им. Войкова.
Котел чугунный секционный малометражный КЧМ-1 ТУ 21-26-135-76
Техническая характеристика
Тепловая мощность, КПД при сжигании антрацита марки АО, число секций, емкость, размеры, длина ширина высота. масса.
Разрежение, необходимое для работы котла. Поверхность нагрева
Изготовители: Кировский чугунолитейный завод, каунасский завод сантехизделий им. Грейфенбергериса.
Котел чугунный секционный малометражный КЧМ-2 ТУ 21-26-139-76
Техническая характеристика
Тепловая мощность, КПД при сжигании антрацита марки АО, число секций, емкость, размеры, длина ширина высота. Масса.
Разрежение, необходимое для работы котла. Поверхность нагрева
Изготовители: Кировский чугунолитейный завод, каунасский завод сантехизделий им. Грейфенбергериса.
Запрашиваемая страница не найдена!
Остались вопросы? Заполните форму
Мы обязательно свяжемся с вами!
Вы также можете круглосуточно оставить заявку на нашем сайте.
По оставленной заявке в рабочее время с Вами свяжется менеджер,
проконсультирует Вас по спорным вопросам
и организует доставку заинтересовавшего Вас товара.
Режим работы:будние дни — 9:00 – 18:00
суббота — 9:00 – 14:00
воскресенье — выходной
Адрес: г.Москва, ул.Каспийская улица, д. 24 корп. 1
Телефон: +7 (495) 989-40-74 (многоканальный)
e-mail: [email protected]
Адрес самовывоза:
г.Москва, Каширское ш., 23км стр.1
Адрес офиса:
г.Москва, Каспийская улица, д. 24 корп. 1
Реквизиты организации:ИП Коробов С.А.
ИНН 773212226513
ОГРН 307770000237268
Адрес юридический:
119634, г. Москва, ул. Лукинская, д.7
Банковские реквизиты:
Р/счет 40802810740050000796 в ОАО «СБЕРБАНК РОССИИ» г. Москва
К/сч 30101810400000000225
БИК 044525225
котлы КЧМ | kchm

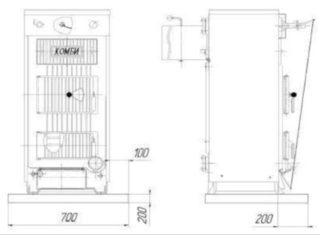

КЧМ-5 Комби — чугунные котлы для домов от 70 до 1500 м2
В автономных системах отопления используются хорошо зарекомендовавшие себя комбинированные котлы КЧМ-5 Комби, которые работают на следующих видах топлива:
- природном и сжиженном газе,
- твёрдом топливе (дрова, уголь, торф, опилки, пеллеты),
- дизельном топливе, отработанном масле и печном бытовом топливе,
- электричестве (рассматривается исключительно как дополнительный/неосновной вид топлива).
Котлы КЧМ-5 Комби – универсальный вариант для отопления и горячего водоснабжения. Они позволяют сократить риски и оптимизировать затраты во время эксплуатации системы отопления и замены основного вида топлива. Подобная замена является распространённым явлением в случае повышения цен на уже используемый вид топлива и/или перебоев в его поставках, а также при запланированной подводке магистрального газа к дому. Пока он не подведён, котёл КЧМ-5 Комби может функционировать на твёрдом, жидком топливе или сжиженном газе.
КЧМ-5 Комби на твёрдых видах топлива (уголь, дрова, опилки, торф)
В базовой комплектации котел КЧМ-5 Комби работает на твёрдых видах топлива. Для автоматизированной работы на пеллетах и мелкодисперсном угле с ним поставляется горелка на 20 и 40 кВт.
КЧМ-5 Комби на газе (магистральный и сжиженный газ)
При работе на газе котлы комплектуется газовыми горелками с электронезависимой автоматикой САБК или электрозависимой автоматикой КАРЭ. Кроме того, котлы могут быть снабжены дутьевыми газовыми горелками Lamborghini, Rielo и др.
КЧМ-5 Комби на жидких видах топлива (дизельное топливо, отработанное масло и печное бытовое топливо)
При работе на дизельном топливе котлы комплектуются дизельными горелками “Lamborghini”, “Rielo” и др. Также для КЧМ-5 Комби разработаны и сертифицированы горелки, работающие на отработанном масле и печном бытовом топливе.
Данная модель полностью адаптирована к российским условиям, обеспечена качественным и недорогим сервисным обслуживанием и прошла испытания временем. Гарантия на все КЧМ — от 2,5 лет. Срок службы — не менее 25 лет. Обычно КЧМ-5 Комби используется в системах отопления вместе со следующим оборудованием:
Подробнее…
КЧМ-5 Микро — чугунные котлы для домов от 30 до 150 м2
КЧМ-5 Микро — самая маленькая модель среди чугунных котлов. Внешняя миниатюрность и длительный срок эксплуатации фактически являются уникальными характеристиками котла. Это позволяет рассматривать его как оптимальное решение для частных домов от 30 до 150 м2. Действительно, КЧМ-5 Микро — единственный чугунный котел в России и Европе, расчитаный на такую площадь и имеющий срок эксплуатации 25 лет. Вероятно, с этим и связана его быстро растущая популярность. Сочетание долговечности и миниатюрности КЧМ-5 Микро как нельзя лучше подходят для небольших строений, расчитанных на соответствующий срок эксплуатации без капитального ремонта.
Котлы КЧМ-5 Микро — уголь, дрова, газ
Котел работает на твердых и газообразных видах топлива. В базовом исполнении КЧМ-5 Микро предназначен для сжигания твёрдых видов топлива (уголь: 15-20 кВт, дрова: 13-18 кВт). Если есть необходимость перевести котел для работы на газе (17-22 кВт), можно приобрести дополнительный переходный комплект. Основа комплекта — атмосферная горелка с автоматикой безопасности и регулирования САБК. Комплект сертифицируется в составе котла и на него может распространяться действие сертификата соответствия, выданного на котел. Котел КЧМ-5 Микро предназначен для теплоснабжения индивидуальных домов и зданий коммунально-бытового назначения, оборудованных системами водяного отопления с естественной или принудительной циркуляцией. Он изготавливается по техническим условиям в соответствии с ГОСТ 20548 и относится к разряду отопительных водогрейных приборов с открытой камерой горения.
Подробнее…
КЧМ Универсал-РТ — невероятно популярные чугунные котлы в этом году
Котлы КЧМ Универсал-РТ предназначены для сжигания твёрдых видов топлива. При использовании каменного угля достигается мощность 120, 160, 200, 240 кВт. В этом году данная модель КЧМ пользуется невероятной популярностью у конечных пользователей.
Преимущества котла КЧМ Универсал-РТ:
- большой срок службы чугунного теплообменника и всех остальных частей ввиду высокого качества использованных материалов;
- проверенная годами конструкция;
- проработанная производственная технология на формовочных линиях с постоянным и проверенным качеством производственного процесса;
- простота в обслуживание и уходе;
- мощность в зависимости от количества секций.
Котел используется для теплоснабжения зданий коммунально-бытового назначения, оборудованных системами водяного отопления с принудительной циркуляцией воды с абсолютным давлением в системе до 0,7 МПа (7 кгс/см²) и температурой воды до 115 Сº , изготавливается по ГОСТ 30735, относится к разряду отопительных водогрейных приборов с открытой камерой горения.
Подробнее…
Котёл КЧМ – это надёжное, простое и популярное оборудование. Это оборудование способно работать на разном топливе. Конструктивная особенность позволяет выполнять быстрый ремонт – повреждённая секция заменяется на новую. Это главное отличие от стальных котлов, которые бывает трудно отремонтировать.
СодержаниеПоказать
Кто производитель
Чугунные котлы КЧМ производит ОАО «Кировский завод». Это предприятие работает уже более двух веков. В нынешнее время завод входит в производственный холдинг и выпускает продукцию из чугуна. И котлы отопительные КЧМ это одно из направлений деятельности предприятия.
Расшифровка
Аббревиатура КЧМ обозначает котёл чугунный модернизированный. Рассмотрим для примера твердотопливный котел КЧМ-5-К-03 М(М1), его наименование несёт следующую информацию:
- К – комбинированный;
- 03 – типовое исполнение;
- М – модернизированный с единой дверкой для шуровки и золы;
- М1 – модернизированный с разными дверками.
Устройство котлов КЧМ
Данное оборудование изготавливают из чугуна, который отличается долговечностью и надёжностью, а также этому материалу не страшна коррозия и не прогорает, как сталь, от высоких температур. Слабое место – это резкие изменения температуры, вследствие чего могут образоваться трещины.
Конструктивно поверхность нагрева представляет собой пакет секций из чугуна. К последней секции прикрепляется дымоход и там же присоединение котла к системе отопления.
С фронтальной стороны предусмотрен люк ревизии для очистки дымовой трубы и ряд дверок (для загрузки топлива, для очистки зольника и шурования). Для избежания потерь тепла агрегат покрывается теплоизоляцией, как правило, это минеральная вата, которая способна переносить большие температуры и не несёт опасности здоровью человека.
Поверх размещается металлическая рубашка, покрытая краской. Регулировка тяги производится вручную при помощи шиберных заслонок. В корпусе котла предусмотрен ряд приборов для контроля работы. В зоне нагрева, к примеру, вмонтирован термометр для измерения температуры теплоносителя.
Плюсы и минусы
Котлы на твёрдом топливе КЧМ имеют ряд достоинств:
- материал изготовления – чугун;
- широкий диапазон по теплопроизводительности: от 21 до 80 кВт, что возможно благодаря секционной конструкции;
- небольшие габариты, что удобно при размещении в маленьком помещении;
- возможность модификации для работы на других видах топлива;
- энергонезависимые;
- нет особых требований к тяге;
- лёгкая эксплуатация и обслуживание;
- непритязателен к качеству топлива;
- возможность реставрации;
- российское производство, что удобно в случае приобретения запасных частей;
- большой срок работы (свыше 25 лет), что обеспечивается качественными деталями;
- невысокая стоимость по сравнению с аналогами.
Однако стоит отметить и недостатки:
- высокий расход топлива;
- коэффициент полезного действия в среднем около 78%, что ниже, чем у аналогов;
- невысокая эффективность приводит в повышенному образованию отходов и частой чистке;
- строгие требования к качеству дымохода.
Коэффициент полезного действия зависит напрямую от качества топлива. Эффективнее всего использовать уголь антрацит марки АМ или невлажные дрова – до 20%. На угле расход небольшой.

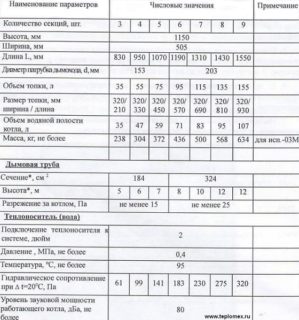

Основные параметры
Технические характеристики КЧМ в зависимости от теплопроизводительности следующие:
| № п/п | Наименование | Характеристики | Примечание | ||||||
| 1 | Количество секций | 3 | 4 | 5 | 6 | 7 | 8 | 9 | |
| 2 | Мощность, кВт | 21 | 30 | 40 | 50 | 60 | 70 | 80 | |
| 3 | Площадь отапливаемых помещений, кв.м. | 210 | 300 | 400 | 500 | 600 | 700 | 800 | При высоте потолка до 2,8 м |
| 4 | КПД, % от | 77,6 | 78,3 | 78,8 | 79,2 | 79,6 | 79,8 | 80 | |
| 5 | Расход угля, кг/ч до | 3,3 | 4,6 | 6,1 | 7,6 | 9,1 | 10,6 | 12 | При номинальной мощности |
| 6 | Температура дымовых газов,˚С до | 250 | |||||||
Правила монтажа и эксплуатации
Устанавливая котёл необходимо выполнить определённые требования, связанные с пожарной безопасностью. Это позволит увеличить срок службы твердотопливного котла и обеспечит безопасность и комфорт.
При установке котла в приспособленном помещении важно выдержать расстояние от агрегата до стен: от тыльной поверхности до стены не менее 250 мм, до боковых не менее 100 мм.
Чтобы при монтаже и обслуживании был доступ к тыльной поверхности котла необходимо от одной боковой стороны выдержать расстояние не меньше 400 мм. Перед котлом предусматривается свободное пространство около 1 кв.м., чтобы обеспечить лёгкую загрузку топлива и чистку зольника.
Отопительная установка размещается на надёжное основание, отделанное огнеупорными материалами, или на помост.
Топливо располагают на расстоянии от 400 мм до котла.
Теплоноситель используют подготовленный, без примесей, во избежание образования отложений, что может уменьшить срок работы.
Оборудование подходит для работы в системах как с природной, так и принудительной циркуляцией теплоносителя.
Важно защитить котёл от перегрева, когда температура воды достигла предельного значения, а топливо продолжает гореть.
Избежать этого явления можно при помощи: термостатического регулятора тяги, использования охлаждающего теплообменника, клапана переключения или установки теплоаккумулирующей ёмкости.
Неисправности
В процессе эксплуатации могут наблюдаться характерные неисправности КЧМ.
| Вид неисправности | Причины | Способ устранения |
| Образование течи на ниппельных соединениях | Котёл разгерметизирован, гайки болтов ослабли из-за нарушения правил эксплуатации | Усилить крепление гаек к болтам, если не удаётся, то обратиться к специалистам |
| Появление влажности на стенках секций | Секции разгерметизированы. Дефект производства или неправильная эксплуатация | В местах появления влажности протереть раствором нашатырного спирта |
| Течь по стенкам секций | Место течи расклепать керном и молотком. Если не удастся ликвидировать течь, то обратиться к специалистам |
Помимо распространённых поломок следует знать перечень быстроизнашивающихся деталей: щиток шуровочной дверки, отражатели шуровочной и загрузочной дверок, термопара, терморегулятор, запальник.
Котел КЧМ-2 | Справочник | Инженерные системы
| Чугунный секционный водогрейный котел КЧМ-2: 1 — тягопрерыватель; 2 — горелка; 3 — вход обратной воды; 4, 5 — электромагнитный и соленоидный вентили; 6 — подвод газа; 7 — ниппель; 8 — электропроводка; 9 — вход газа; 10 — вход горячей воды; 11 – трансформатор |
В котле КЧМ-2 число средних секций меняется от 2 до 8. Передняя секция имеет отверстия для загрузки топлива, шуровки горящего слоя и выгрузки золы. Боковые стенки и верх котла изолированы листовым асбестом и кожухом из листовой стали. Для улучшения теплотехнических свойств газоходы снабжены удлинителями потока дымовых газов, состоящими из чугунных вставок с внутренними ребрами и распорок. При установке вставок ребра попадают в межсекционные щели котла и крепятся с помощью стержней. Распорки с отверстиями для прохода газов размещают в топочном пространстве между вставками. Поднимаясь вверх газы ударяются в распорку, частично проходя через отверстия и попадают в зазоры, образованные вставками и секциями котла, тем самым улучшая теплопередачу от продуктов сгорания к воде.
Техническая характеристика котла КЧМ-2
| Параметр | Площадь поверхности нагрева котла, м2 | ||||||
| 1,07 | 2,11 | 2,5 | 2,95 | 3,39 | 3,83 | 4,23 | |
| Теплопроизводительность, Вт | 20000 | 24000 | 29000 | 35000 | 40000 | 46000 | 52000 |
| КПД | 78 | 77 | 77 | 76 | 76 | 75 | 75 |
| Число секций | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| Вместимость, л | 27,4 | 30,8 | 34,2 | 37,6 | 41,0 | 44,4 | 47,8 |
| Габариты, мм: | |||||||
| длина | 345 | 435 | 525 | 615 | 705 | 795 | 885 |
| высота | 1040 | 1040 | 1040 | 1040 | 1040 | 1040 | 1040 |
| ширина | 450 | 450 | 450 | 450 | 450 | 450 | 450 |
| Масса секций, кг | 278 | 322 | 365 | 409 | 452 | 497 | 539 |
| Разрежение, Па | 12 | 12 | 15 | 16 | 16 | 18 | 20 |
Обзоры для KCHM на SourceForge.net
ФИО
Телефонный номер
Название работы
Промышленность
Компания
Размер компании Размер компании: 1 – 25 26 – 99 100 – 499 500 – 999 1 000 – 4 999 5000 – 9,999 10 000 – 19 999 20 000 или больше
Получать уведомления об обновлениях для этого проекта.Получите рассылку SourceForge. Получайте информационные бюллетени и уведомления, которые включают новости сайта, специальные предложения и эксклюзивные скидки на ИТ-продукты и услуги.Да, также присылайте мне специальные предложения о продуктах и услугах, касающиеся:
Программное обеспечение для бизнеса Программное обеспечение с открытым исходным кодом Информационные технологии программирование аппаратные средстваВы можете связаться со мной через:
Email (обязательно) Телефон смс Я согласен получать эти сообщения от SourceForge.сеть. Я понимаю, что могу отозвать свое согласие в любое время. Пожалуйста, обратитесь к нашим Условиям использования и Политике конфиденциальности или Свяжитесь с нами для получения более подробной информации. Я согласен получать эти сообщения от SourceForge.net указанными выше способами. Я понимаю, что могу отозвать свое согласие в любое время. Пожалуйста, обратитесь к нашим Условиям использования и Политике конфиденциальности или Свяжитесь с нами для получения более подробной информации.JavaScript требуется для этой формы.
ПодписывайсяУ вас, похоже, отключен CSS.Пожалуйста, не заполняйте это поле.
У вас, похоже, отключен CSS. Пожалуйста, не заполняйте это поле.
20.01.17 – kchm.tookyis – Serato DJ Playlists
21:27
00:00:00
Д-рRubberfunk – The Rooster (Feat. Helena & Mr. Guder)
00:00:09
Макс Седгли – Что делаешь? (feat. QNC)
10:16 вечера
00:49:22
Морлак – Refunkafize Me
00:52:33
Skeewiff – Feeling Fine (feat.Mizz Tanya T & Splash)
00:56:55
Smoove & Turrell – Ты не знаешь
01:01:31
Хромые Близнецы – Дуб, который потопил мою сабу
01:03:32
Краак и Смак – Сожми меня (A-Skillz Remix)
01:03:32
Smoove & Turrell – Ты не знаешь
01:03:34
Краак и Смак – Сожми меня (A-Skillz Remix)
01:04:32
Петли ленты – Никогда не делай этого (feat.Финли Куэй) (Parker Remix)
01:06:25
Dilouya – путь, которым это идет (подвиг. Джон Террелл и Сандра Нкаке) (Smoove Remix)
01:07:17
Soopasoul – это только начало
01:08:40
Подвальные уроды – что-то странное (Pimpsoul Remix)
01:12:50
Smoove & Turrell – Я не могу сдаться (Ремикс A-Skillz)
01:16:06
Подвальные уроды – Хит Пламя
01:19:31
Тукнак – Сан До Кан (хоз микс и мастер) 24 бит
01:24:22
BadboE – Мой Плохой (Tal M Klein Remix)
01:28:37
DJ Regal – Shock Ya Mind (ремикс динамики движения)
01:32:09
Странная сила – ты чувствуешь это?
23:02
01:35:25
Макс Седгли – все вокруг меня
01:36:26
Тон Лок – Фанки Холод Медина
01:39:41
BadboE – Сладкие игры (оригинальный микс)
01:40:11
BadboE – Динамит
01:40:11
Тон Лок – Фанки Холод Медина
01:40:14
BadboE – Динамит
01:43:12
Д-рRubberfunk – Step On It
01:43:38
Future Funk Squad – Поворотные переключатели
,
