Котлы КЧМ-5-К Комби

Универсальный котел КЧМ-5-К предназначен для теплоснабжения индивидуальных домов, бань, душевых и саун. Котел работает на твердом, газовом или жидком топливе.

Твердотопливные котлы КЧМ-5-К предназначены для сжигания твердого топлива: сортированный антрацит (основное, расчетное), бурый уголь, каменный уголь, дрова, брикеты торфа, фрезерный торф.

Наиболее пригодным топливом является антрацит с зернистостью 40-60 мм. Однако, можно сжигать антрацит и кокс с зернистостью 20-40 мм. При наличии достаточной тяги в трубе (25-30 Па) можно сжигать и неспекающийся каменный уголь с зернистостью 30-50 мм и зернистостью 50-80 мм (куски). Для достижения номинальной мощности котла необходимо поддерживать слой топлива 150-200 мм над колосниковой решеткой котла при разрежении за котлом 20-40 Па.

Для получения нормального горения топлива необходимо использовать дрова с максимальной влажностью до 20%.

В качестве дополнительного топлива можно использовать отходы древесины, такие как, деревянная щепа, стружка, гранулы или древесные брикеты.

При сжигании небольших кусков дерева (щепы, стружки, гранул) необходимо в нижнюю часть камеры сжигания положить полена, чтобы топливо не падало в зольник. Подкладывание поленьев способствует равномерному горению.

Эти виды топлива должны иметь теплотворную способность в пределах 12-15 МДж/кг и влажность до 20%.

При использовании дров или дополнительных видов топлив теплопроизводительность котла снижается на 20-35%.

В задней секции котла в верхней части находится патрубок дымохода и фланец отопительной воды, в нижней части имеется фланец обратной воды. К передней секции прикреплены крышка чистки конвективных поверхностей дымохода, загрузочная, шуровочная и зольниковая дверцы. Шуровочная дверца отделена от топки щитком.

Пакет котла изолирован безвредной для здоровья минеральной изоляцией, которая снижает потери тепла в окружающую среду. Стальная обшивка покрыта качественной краской.

Дымовая заслонка патрубка дымохода регулирует выход продуктов сгорания из котла в дымовую трубу. Управляется рукояткой в верхней части патрубка дымохода.

Величина открытия зольниковой дверцы определяет количество подводимого на горение воздуха. Управляется с помощью регулятора тяги или вручную регулировочным винтом на ней.

Отверстие в загрузочной дверце служит для подвода вторичного воздуха в топку.

Для определения температуры котловой воды служит капиллярный термометр, устанавливаемый в водяную полость передней секции.

котлы КЧМ | kchm — котлы КЧМ-5 Комби

КЧМ-5 Комби — чугунные котлы для домов от 70 до 1500 м2


Комбинированные чугунные котлы КЧМ-5 Комби не нуждаются в рекомендациях. Они являются основой наиболее надежных систем отопления и пользуются невероятной популярностью в России. Такая востребованность связана с тем, что КЧМ-5 Комби имеют сопоставимые технические характеристики с другими марками чугунных котлов, но выигрывают у них в стоимости, сервисе, наличии запчастей на складах и сроках поставки.

КЧМ-5 Комби работают на следующих видах топлива:

  • природном и сжиженном газе,
  • твёрдом топливе (дрова, уголь, торф, опилки, пеллеты),
  • дизельном топливе, отработанном масле и печном бытовом топливе,
  • электричестве (рассматривается исключительно как дополнительный/неосновной вид топлива).

Котлы КЧМ-5 Комби – универсальный вариант для отопления и горячего водоснабжения. Они позволяют сократить риски и оптимизировать затраты во время эксплуатации системы отопления и замены основного вида топлива. Подобная замена является распространённым явлением в случае повышения цен на уже используемый вид топлива и/или перебоев в его поставках, а также при запланированной подводке магистрального газа к дому. Пока он не подведён, котёл КЧМ-5 Комби может функционировать на твёрдом, жидком топливе или сжиженном газе.

КЧМ-5 Комби на твёрдых видах топлива (уголь, дрова, опилки, торф)

В базовой комплектации котел КЧМ-5 Комби работает на твёрдых видах топлива. Для автоматизированной работы на пеллетах и мелкодисперсном угле с ним поставляется горелка на 20 и 40 кВт.


КЧМ-5 Комби на газе (магистральный и сжиженный газ)

При работе на газе котлы комплектуется газовыми горелками с электронезависимой автоматикой САБК или электрозависимой автоматикой КАРЭ. Кроме того, котлы могут быть снабжены дутьевыми газовыми горелками Lamborghini, Rielo и др.



КЧМ-5 Комби на жидких видах топлива (дизельное топливо, отработанное масло и печное бытовое топливо)

При работе на дизельном топливе котлы комплектуются дизельными горелками “Lamborghini”, “Rielo” и др. Также для КЧМ-5 Комби разработаны и сертифицированы горелки, работающие на отработанном масле и печном бытовом топливе.


Данная модель полностью адаптирована к российским условиям, обеспечена качественным и недорогим сервисным обслуживанием и прошла испытания временем. Гарантия на все КЧМ — от 2,5 лет. Срок службы — не менее 25 лет. Обычно КЧМ-5 Комби используется в системах отопления вместе со следующим оборудованием:



Таблица совместимости котлов КЧМ-5 “Комби”

Системы отопления

Горелки

Автоматика

Водонагреватели

Насосы

Комбинированные

Газовые

Газовые

САБК

ВС-114
(проточный)

Проточный пластинчатый

Накопительный
термоэлектрический
комбинированный

“Grundfos”

КАРЭ

Твёрдотопливные

Пеллетная горелка

Тягорегулятор

Жидкотопливные

Дизельные

Комплект адаптации

Стабилизатор напряжения

На отработке

Входит в комплект горелки



Количество секций

Теплопроизводительность

Отапливаемая площадь

КПД

Расход топлива

КЧМ-5 Комби,
3 секции

 21 кВт

 27,0 кВт

 27,0 кВт

 210 м²

 270 м²

270 м²

 77,6 %

87,0 %

87,0 %

 35 кг

 3,1 м³/ч

2,7 кг/ч

КЧМ-5 Комби,
4 секции

 30 кВт

 38,5 кВт

 38,5 кВт

300 м²

 385 м²

385 м²

78,3 %

87,3 %

88,0 %

 50 кг

 4,4 м³/ч

3,8 кг/ч

КЧМ-5 Комби,
5 секций

 40 кВт

50,0 кВт

 50,9 кВт

 400 м²

 500 м²

 509 м²

78,8 %

 87,9 %

88,8 %

70 кг

5,7 м³/ч

4,9 кг/ч

КЧМ-5 Комби,
6 секций

 50 кВт

 61,5 кВт

 62,9 кВт

 500 м²

 615 м²

 629 м²

79,2 %

88,0 %

 89,2 %

 85 кг

7,0 м³/ч

6,0 кг/ч

КЧМ-5 Комби,
7 секций

 60 кВт

 73,0 кВт

 75,0 кВт

 600 м²

730 м²

 750 м²

79,6 %

88,2 %

 89,5 %

 105 кг

8,3 м³/ч

 7,2 кг/ч

КЧМ-5 Комби,
8 секций

 70 кВт

84,5 кВт

 87,0 кВт

 700 м²

845 м²

 870 м²

79,8 %

88,5 %

 89,6 %

 125 кг

 9,6 м³/ч

8,3 кг/ч

КЧМ-5 Комби,
9 секций

 80 кВт

96,0 кВт

 99,5 кВт

800 м²

960 м²

 995 м²

 80,0 %

88,7 %

90,2 %

 140 кг

10,9 м³/ч

9,0 кг/ч

КЧМ-5 Комби,
12 секций
(под заказ)

 100 кВт

–

–

 1000 м²

 –

–

 80,0 %

 –

–

 175 кг

–

–



Техническая документация КЧМ-5 Комби:

В формате PDF

В архиве ZIP

Цена: от 121121,00 руб

Котлы комбинированные КЧМ-5 К мощностью от 21, 30, 40, 50, 60, 70, 80 кВт

   Котел КЧМ 5 КОМБИ универсальный предназначен для теплоснабжения индивидуальных домов и зданий коммунально-бытового назначения, оборудованных системами водяного отопления с естественной или принудительной циркуляцией, изготавливается по техническим условиям и в соответствии с ГОСТ 20548, относится к разряду отопительных водогрейных приборов с открытой камерой горения.
 Котёл КЧМ 5 КОМБИ выпускается в двух вариантах: для внутреннего рынка и для экспортных поставок. Котлы предназначенные для внутреннего рынка имеют торговую марку “Комби”, котлы предназначенные для экспортных поставок – “Vidra”. Котлы “Vidra” собираются без применения асбестосодержащих материалов.
 Котел предназначен для сжигания:
 – твёрдого топлива: сортированный антрацит (основное,расчетное), бурый уголь по ГОСТ 14834-86, каменный уголь ГОСТ 8163-87, дрова по ГОСТ 3243-88, брикеты торфа ГОСТ 9963-84, фрезерный торф ГОСТ 13672-76;
 – газового топлива: природный газ низкого давления ГОСТ 5542-87, сжиженный газ ГОСТ 20448-90;
 – жидкого топлива: жидкое топливо ГОСТ 305-82, печное топливо, отработанное масло, мазут и тд.

     Устройство котла КЧМ 5 К

   В задней секции котла в верхней части находится патрубок дымохода и фланец отопительной воды, в нижней части имеется фланец обратной воды. К передней секции прикреплены крышка чистки конвективных поверхностей дымохода, загрузочная, шуровочная и зольниковая дверцы. Шуровочная дверца отделена от топки щитком.
  Пакет котла изолирован безвредной для здоровья минеральной изоляцией, которая снижает потери тепла в окружающую среду. Стальная обшивка покрыта качественной краской.
  Дымовая заслонка патрубка дымохода регулирует выход продуктов сгорания из котла в дымовую трубу. Управляется рукояткой в верхней части патрубка дымохода.
  Величина открытия зольниковой дверцы определяет количество подводимого на горение воздуха. Управляется с помощью регулятора тяги или вручную регулировочным винтом на ней.
  Отверстие в загрузочной дверце служит для подвода вторичного воздуха в топку.
  В котлах с количеством секций до пяти включительно устанавливается между
передней и средней секцией перегораживающий лист, удлиняющий конвективный газоход котла. При использовании газообразного и жидкого топлива перегораживающий лист устанавливается на котлы всех секционностей.
  Для определения температуры котловой воды служит капиллярный термометр устанавливаемый в водяную полость передней секции.

Виды используемого твердого топлива

 – Уголь. Наиболее пригодным топливом является антрацит с зернистостью 40-60мм, однако можно сжигать антрацит и кокс с зернистостью 20-40мм (орех 2). При наличии достаточной тяги в трубе (25-30 Па) можно сжигать и неспекающийся каменный уголь с зернистостью 30-50мм (орех 1) и зернистостью 50-80 мм (куски). Для достижения номинальной мощности котла необходимо поддерживать слой топлива 150-200 мм над колосниковой решёткой котла при разрежении за котлом 20-40 Па
 -Древесина. Для получения нормального горения топлива необходимо использовать дрова с максимальной влажностью до 20 %.

   В качестве дополнительного топлива можно использовать отходы древесины, такие как, деревянная щепа, стружка, гранулы или древесные брикеты. При сжигании небольших кусков дерева (щепы, стружки, гранул) необходимо в нижнюю часть камеры сжигания положить полена, чтобы топливо не падало в зольник. Подкладывание поленьев способствует равномерному горению.
Эти виды топлива должны иметь теплотворную способность в пределах 12 – 15 MДж/кг и влажность до 20 %.
   При использовании дров или дополнительных видов топлива теплопроизводительность котла снижается на 20-35 %.

НАШЕ ЛУЧШЕЕ ПРЕДЛОЖЕНИЕ!

Почему выбирают нас?

Ваша заявка принята. Наш менеджер свяжется с вами в ближайшее время.

Технические характеристики и отзывы владельцев

Содержание
  1. Устройство и технические характеристики
  2. Преимущества и недостатки
  3. Особенности установки и подключения
  4. Отзывы владельцев
Введение

Традиционно, отечественные котлы пользуются особой популярностью среди владельцев дач и частных домов. Сегодня мы представляем вашему вниманию еще один отопительный прибор российского производства – твердотопливный котел КЧМ-5. Давайте рассмотрим поподробнее его конструкцию, узнаем в чем его преимущества, узнаем пользователей мнение о них, а также дадим несколько практических советов по установке, подключению и обвязке. Итак, приступим.

Вначале скажем пару слов о самом производителе. ОАО «Кировский завод» имеет богатый опыт чугунного литья который насчитывает более 250 лет. Помимо отопительных котлов на твердом топливе завод также выпускает газовые, жидкотопливные, печи и камины, а также много различных других изделий из чугуна.

Котел КЧМ-5 является универсальным устройством с очень необычной конструкцией. Давайте подробно рассмотрим в чем особенность этих отопительных приборов.

Устройство и технические характеристики

Особенность котла КЧМ-5 заключается в том, что его теплообменник не цельный как у большинства отопительных приборов, а состоит из чугунных секций. Количество секций увеличивается с ростом мощности.

Фото 1: Водогрейный твердотопливный бытовой котел КЧМ-5

Следующей особенностью приборов отопления КЧМ является их универсальность. При необходимости, котел на твердом топливе может быть легко переоборудован для работы на газу, дизельном топливе, мазуте, отработке. Если установить пеллетную горелку и бункер с подающим шнеком то КЧМ-5 легко превращается в автоматический пеллетный котел длительного горения. Стоит лишь слегка его модифицировать, установить горелку для соответствующего топлива, и вот он уже газовый или дизельный. Такая универсальность может очень пригодится если магистральный газ еще только проводится, а отопительный прибор нужен уже сейчас. Тогда все просто, устанавливаете котел на твердом топливе КЧМ-5, а потом с минимумом затрат переводите его на газ.

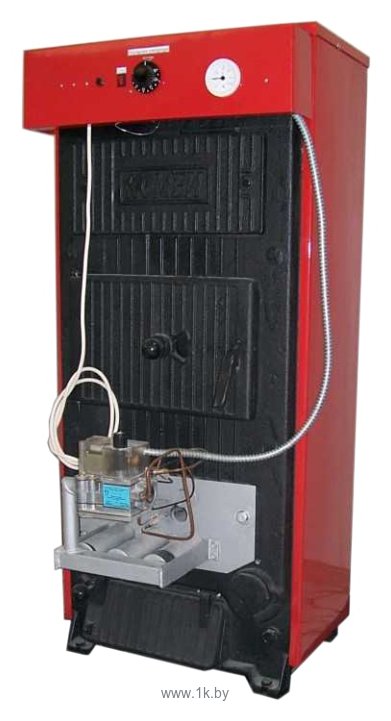

Фото 2: Отопительный котел КЧМ-5 с газовой горелкой Baxi

Давайте внимательно рассмотрим из каких частей состоит котел КЧМ-5:

  • Мы уже упоминали, что теплообменник состоит из секций. В нижней части ближней секции находится патрубок для подключения обратной линии системы отопления, а в верхней части дальней секции находится патрубок для подключения прямой.
  • На передней панели расположены три дверцы: зугрузовочная, шуровочная и дверца зольника. Загрузочная имеет отверстия для доступа вторичного воздуха. Путем регулировки величины открытия дверцы зольника, можно регулировать интенсивность горения. Данный процесс выполняется либо вручную с помощью регулировочного винта, либо с помощью регулятора тяги.
  • На задней стенке котла расположен патрубок дымохода с дымовой заслонкой. Благодаря ей можно регулировать выход продуктов сгорания.
  • Весь корпус КЧМ-5 изолирован специальным материалом для предотвращения тепловых потерь и повышения эффективности работы. Снаружи корпус покрыт стойкой к износу краской.
  • Для предотвращения закипания и контроля температуры воды в системе отопления, предусмотрен термометр. Он замеряет температуру воды в средней секции и выводит показания на переднюю панель.

Рассмотрим основные технические характеристики с официального сайта производителя:

Количество секций 3 4 5 6 7 8 9
Мощность, кВт 21 30 40 50 60 70 80
Площадь помещения, м² 210 300 400 500 600 700 800
КПД не менее, % 78
Расход угля, кг/ч 3,3 4,6 6,1 7,6 9,1 10,6 12,0
Цена, руб 42 900 50 600 57 200 73 700 86 900 96 800 107 250

Как видите КЧМ-5 выделяется из общей массы твердотопливных котлов. Давайте перейдем к разбору его достоинств и недостатков.

Вернуться к оглавлению

Преимущества и недостатки

Итак, какими же достоинствами обладает котел КЧМ-5 по сравнению с его твердотопливными собратьями. Рассмотрим их по порядку:

  • Благодаря использованию чугуна, испытанной годами конструкции и качеству изготовления, КЧМ-5 прослужит вам не менее 25 лет.
  • Одним из основных преимуществ перед другими твердотопливными котлами следует отметить его универсальность. С помощью легко устанавливаемого дополнительного оборудования, он может быть переведен на другой вид топлива, такой как газ, дизель, топливные гранулы.
  • Простота конструкции котла КЧМ-5 значительно упрощает его обслуживание. Устройство легко чистить и устранять мелкие неполадки, неизбежно возникающие при работе любого агрегата.
  • Использование секционного теплообменника позволило создать внушительный модельный ряд различных мощностей от 20 до 80 кВт.
  • Конструктивные особенности, а также наличие теплоизоляции позволило добиться КПД минимум в 78 процентов при работе на дровах и угле.
Совет: Наиболее предпочтительным топливом на котором достигается лучший КПД является уголь антроцит диаметром 40-60 мм. Дрова следует использовать с влажностью не менее 20%. При более влажном топливе КПД котла будет значительно снижаться.
Фото 3: Загрузочная камера бытового котла КЧМ-5

К недостаткам моделей КЧМ следует отнести высокий расход топлива и малое время работы на одной загрузке, а также низкий КПД по сравнению с пиролизными твердотопливными котлами длительного горения. Низкая эффективность работы влечет за собой еще один существенный недостаток – котел требует частой чистки и организации грамотной системы дымохода.

Вернуться к оглавлению

Особенности установки и подключения

При монтаже КЧМ-5 своими руками необходимо соблюдать ряд обязательных требований. Соблюдение этих правил позволит значительно продлить срок службы твердотопливного котла, а также сделает его использование удобным и безопасным. Рассмотрим подробнее требования к установке:

  1. Котел КЧМ-5 необходимо монтировать так, чтобы расстояние от задней стенки котла до стены котельной было не менее 250 мм. Расстояние между боковыми стенками и стенами котельной минимум 100 мм. Для обеспечения доступа к задней части необходимо обеспечить проход с одной из сторон шириной минимум 400 мм. Возле передней части котла необходимо обеспечить пространство минимум 1 м² для удобства манипуляций по закладке и очистке.
  2. Установка производится на пол из негорючего материал или на специальный цоколь. Вокруг не должно быть горючих материалов на расстоянии минимум 400 мм. Также запрещается складировать топливо на расстоянии минимум 400 мм от котла. Хранить его лучше вообще в отдельном помещении.
  3. В отопительной системе должна быть использована чистая, не жесткая вода без посторонних примесей. Вода высокой жесткости вызывает образование накипи и существенно сокращает срок службы твердотопливного котла отопления, а также всей отопительной системы в целом.
Фото 4: Автоматический котел на пеллетах КЧМ-5

Порядок монтажа водогрейного котла КЧМ-5 следующий:

  1. Первым делом производится монтаж устройства на подставку из негорючего материал или цоколь.
  2. Устройство подключается к системе отопления и дымохода.
  3. Отопительная система заполняется водой после чего происходит проверка ее герметичности. КЧМ-5 может использоваться как в системах с естественной так и с принудительной циркуляцией.

Соблюдение этих несложных правил позволит обезопасить вас и ваших близких, а также сделает использование котла приятным и удобным.

Вернуться к оглавлению

Отзывы владельцев

Естественное желание любого, кто планирует купить котел КЧМ-5 это узнать об опыте его использования от владельцев частных домов и дач. Приведем несколько отзывов с профильных форумов:

Долго выбирал твердотопливный котел для своего загородного дома, в конечном счеты выбор пал на КЧМ-5. Дом двухэтажный, построен из пенобетонных блоков, утепления нет, чердак и подвал холодные. Установил 7-секционнный КЧМ-5 на 60 кВт. По расходу топлива могу сказать следующее: за отопительный сезон ушло около 70 тонн угля. С учетом отсутствия утепления очень даже неплохо, понятно, что дом надо утеплять и расход будет меньше. Топил в среднем 2 раза в день. Из минусов могу выделить лишь маленький объем зольника. Он быстро заполнялся и приходилось часто чистить. Пришлось его немного модернизировать.

– Сергей Николаевич, Уфа
Фото 5: Расширение зольника отопительного котла КЧМ-5

Владею трехэтажным частным домом площадью по 120 м² этаж. Дом утеплен вполне прилично. Для отопления решил купить твердотопливный котел КЧМ-5 комби из 6 секций на 50 кВт. Топлю красноярским бурым углем 2-4 раза в день в зависимости от температуры на улице. Расход угля примерно 3 тонны в месяц. Есть мысли поставить в пару ему электрокотел, чтобы ночью не вставать. Котел пока нравится, КПД конечно низковат по сравнению с импортными моделями, ну зато и цена устройства соответствующая.

– Виктор, Красноярск
Фото 6: Установка и подключение котла КЧМ-5 в котельной загородного дома

Построил недавно дом загородном, встала проблема его отопления. Площадь дома 240 м² пока утеплен слабо, но работаю над этим. После долгих раздумий установил чугунный котел КЧМ-5. Пока в месяц уходит около 1 — 1,5 тонны угля, думаю после утепления расход снизится вдвое. Очень прельщает возможность перехода на пеллеты, но пока денег нет, все уходит на утепление дома.

– Олег Петрович, Новосибирск

Надеемся наш обзор помог вам разобраться, что это за зверь такой котел КЧМ-5. В дополнение к изложенному посмотрите видео об этих устройствах:

Вернуться к оглавлению Заключение

Как вы видите из нашего обзора, КЧМ-5 надежные и долговечные устройства. Их универсальность с легкостью позволяет перейти на другой вид топлива в случае необходимости, а чугунный теплообменник прослужит десятилетия. Если вы ищете недорогой и надежный твердотопливный отопительный котел, то советуем вам внимательно присмотреться к КЧМ-5.

Котлы КЧМ-5 и КЧМ-5К (КОМБИ): разбираем все уникальные отличия пошагово. | 🔥 КОТЛИНФ – ВСЕ PRO ОТОПЛЕНИЕ⚙️

Добрый день уважаемый читатель. Часто к нам в редакцию и отдел продаж поступает ряд вопросов связанных с прямым отличием более старых модификаций чугунных КЧМ-5 до 2002 годов от новых модификаций пришедших им на замену КЧМ-5-К комби, которые массово выпускаются по настоящее время с 2002 года.

В новом котле инженерами ОАО “Кировский завод” было улучшено практически все. Для начала были изменены габариты в меньшую сторону. За счет изменения формы секций и газовых дымовых каналов, а так же чугунных отливок призванных увеличить теплоотдачу удалось добиться того же уровня мощности, что была на более старых не эффективных моделях.

Время идет, технологии движутся… производство и подход к нему развивается. Меняется оборудование и другие нюансы.

История производства насчитывает более 275 лет. На сегодняшний день ОАО “Кировский завод” представляет современное производство и имеет в своем арсенале новейшее технологическое оборудование. Номенклатура производства включает в себя широкий ассортимент продукции. Это чугунные отопительные котлы мощностью до 240 кВт (серия Универсал-РТ), люки чугунные, ванны, душевые поддоны, камины, печи и различное промышленное литье. На сайте Вы найдете подробную информацию об отопительных котлах, запасных частях к ним.

Контакты компании МОНТАЖНИК – мы всегда на связи для своих клиентов!

Контакты компании МОНТАЖНИК – мы всегда на связи для своих клиентов!

Для начала главным отличием среди новых котлов являются не габариты, а способ их подключения к системе отопления, которые значительно отличаются по местам расположения.

В старых котлах КЧМ, как и в новых моделях подключение воды можно осуществить спереди и сзади. Но верхнее отверстием в вертикальном узком теплообменник состоящем из секций располагается по середине, а нижнее отверстием в правом углу. А в новых модификациях данные отверстия располагаются с угла на угол, как сзади, так и спереди, в количестве 4 штук в обеих сторон.

Монтажник надежно поставит широкий ассортимент отопительного оборудования!

Монтажник надежно поставит широкий ассортимент отопительного оборудования!

Секционный теплообменник из средних, задней и передней секции

Два из них в зависимости от выбранного типа подключения (перед-перед, зад-зад, перед-зад, зад-перед) Вы заглушите или установите кран для слива теплоносителя. Стандартное подключение обычно выглядит следующим образом: подача воды осуществляется спереди снизу, выход сзади сверху. Переднее верхнее отверстие с левой стороны служит для установки внутрь него через переходник температурного датчика напрямую подключающегося к энергозависимой или энергонезависимой автоматике САБК-М или КАРЭ-50. С подробными фото, можно ознакомиться ниже.

Ремонт и обслуживание котла КЧМ-5-К КОМБИ на твердом топливе

Ремонт и обслуживание котла КЧМ-5-К КОМБИ на твердом топливе

На конкретном примере (фото) представленном выше, при обслуживании и ремонте котла КЧМ-5 нового образца прекрасно видно расположение ниппельных отверстий.

Пример расположение ниппельные отверстий в старых модификациях котлов КЧМ-5, задняя стенкаПример расположение ниппельные отверстий в старых модификациях котлов КЧМ-5, задняя стенка вид изнутри (топки)Пример расположение ниппельные отверстий в старых модификациях котлов КЧМ-5, средняя секция, которая образует конвективную часть, основную топку

Пример расположение ниппельные отверстий в старых модификациях котлов КЧМ-5, задняя стенка

Передняя секция КЧМ-5-К и её строение

Такое фото не только позволяет более детально ознакомиться с внутренним строением теплообменника, но и изучить другие элементы и узлы присутствующие на нём. К примеру, на новых модификациях было как минимум 3 версии передних секций с дверцами разной формы и механизмами запора. На фото выше представлена самая актуальная и новая модель такого котла с большой дверцой, которая сразу закрывает загрузочное отверстием и отверстие для чистки конвективных каналов. Шуровочная дверца остается не тронутой.

Котел КЧМ-5 в сборе после ремонта

Котел КЧМ-5 в сборе после ремонта

На фото выше замечательно видно как раз открытую верхнюю дверцу. Загрузочное отверстия за время производства новых моделей имели 3 модификации:

  • 1. Прямоугольное с верхней граней под полукруг
  • 2. Просто прямоугольное
  • 3. Прямоугольное в сочетании с отверстием шуровки прямоугольно типа, либо прямоугольного типа с правым нижем углом под скос.
Прямоугольная дверца загрузки и дверца шуровки под скос в новых модификациях котлов КЧМ-5-К КОМБИ

Прямоугольная дверца загрузки и дверца шуровки под скос в новых модификациях котлов КЧМ-5-К КОМБИ

Пример фото по выше описанному материалу.

Загрузочные дверцы прямоугольного типа так же были с поворотным запирающим механизмом и с механизмом в виде ручки осуществляющей свое движение внутрь-наружу.

Из-за замены формы чугунных секций КЧМ-5-К незначительно менялась форма и размеры щитков устанавливаемых под шуровочной дверцы и выполняющих функцию защиты от выпадения твердого топлива наружу.

Дымоход, шибер, система дымоудаления КЧМ

Значительные изменения в новых модификациях претерпевала дымоотводная система с подключением к основной трубе.

Дымоход с шибером КЧМ-5-К комби большой, для котлов мощность от 50 до 96 кВт. Дымоход с шибером КЧМ-5-К комби малый, для котлов мощность до 50 кВт.Дымоход с шибером КЧМ-5 квадратный, для котлов мощность до 21 до 96 кВт.

Дымоход с шибером КЧМ-5-К комби большой, для котлов мощность от 50 до 96 кВт.

Изучив карусель фото выше, можно придти к выводу что дымоходы новых котлов совсем не подходят к старым котлам и требуют значительных модификаций, при переходе с прошлого поколения на актуальное.

Газогорелочные устройства, горелки

Ряд модификаций, который коснулись их размеров, ширины и присоединения к передней стенки секции. К примеру из-за изменения размеров котлов КЧМ, старые горелки по длине не подходят для новых, из-за того что размер не позволяет их смонтировать в новой модернизированной топки серии Комби. Помимо размеров, горелки имеют немного отличительный тип подключения автоматики к газовом рампе.

Горелка нового образка серии Комби с актуальными размерами Горелка старого образца КЧМ-5 с рожковой рампой

Горелка нового образка серии Комби с актуальными размерами

Щиток дверцы шуровки КЧМ

Отливается из чугуна, имеет форму вытянутого прямоугольника, снаружи напоминает чугунный колосник малого размерами с более большими прозорами для проведения шуровочных работ по разрыхлению твердого топлива (во время горения) кочергой в конвективной части котельного оборудования.

Щиток старого образца КЧМ-5Щиток нового образца КЧМ-5-К, узкий и длинный

Щиток старого образца КЧМ-5

Еще бывают щитки нового образца широкие, но более короткие. Фото сейчас под рукой нету, по этому по всем вопросам Вы можете обращаться в Viber или Whatsapp – 8 952 556 79 14, 8 999 721 69 45. Так для удобного взаимодействия нашей компании с клиентом – Вы можете оставить свой запрос на электронную почту или же в онлайн чат на нашем официальном сайте интернет магазина.

Задние секции с правой нижней стороны имеют отверстие для установки дутьевого вентилятора, которые повышают номинальную мощность в реальный период времени, за счет разгона твердого топлива и повышения воздуха в топочной камере. Как мы знаем, чем больше воздуха – тем лучше горит топливо.

Опрос

Другие статьи про котлы КЧМ в нашем блоге

Как заказать и купить запчасти КЧМ?

Вы можете обратится к нашим ведущим менеджерам. Все телефоны и отзывы можете найти в нашей опубликованной карточке яндекс справочника. Там присутствуют все актуальные контакты и полезная информация. Если Вам понравилась статья, будем признательны Вам получив оценку и комментарий к ней. Подписывайтесь на наш канал, много полезного и интересного.

Советуем так же посмотреть: полезные записи в блоге для Вас!

Наше портфолио (отгрузки), услуги и выполненные работы: ООО Монтажник из Борисоглебска -почему именно мы? Чем мы лучше и какие услуги оказываем?

ООО Монтажник из Борисоглебска -почему именно мы? Чем мы лучше и какие услуги оказываем?

Так же если у Вас есть другие идейные вдохновения о том, о том что Вы бы хотели увидеть на нашем канале, то присылайте их на нашу легкую почту: [email protected]

Бесплатный подбор чугунного котла для систем отопления от компании Монтажник

Бесплатный подбор чугунного котла для систем отопления от компании Монтажник

С вами на связи была компания ООО “Монтажник” – официальный дистрибьютор нескольких заводов изготовителей по всей стране.

По вопросам приобретения котлов, насосов и другого сопутствующего оборудования (запчасти, дымоходы, автоматика) можете обращаться по телефонам: 8(47354) 2-55-25; 2-69-09 или на электронную почту: [email protected] или [email protected]

Наш логотип

Наш логотип

Отзывы о нашей компании: 15 лет на рынке – ни одного плохого отзыва за все время работы.

15 лет на рынке – ни одного плохого отзыва за все время работы.

Посмотреть все отзывы. СПАСИБО ЧТО ОСТАЕТЕСЬ С НАМИ! Рассказывайте друзьям, делитесь материалом со своими знакомыми. Нам важен каждый.

Компания которая относится к своему клиенту с ДУШОЙ!

Комбинированные котлы КЧМ-5 “Комби” 6 секции

КЧМ-5 “Комби”, 6 секций

Технические характеристики

Газ

Твёрдое топливо*

Жидкое топливо

Теплопроизводительность

61,5 кВт

50,0 кВт

62,9 кВт

Отапливаемая площадь

615 м2 500 м2 620 м2

КПД

88,0 % 79,2 % 89,2 %

Ориентировочный расход топлива

7,0 м3/ч 85 кг
(среднесут. сезонный)
6,0 кг/ч

Вес нетто (базовая компл.)

442 кг

Габаритные размеры

500 мм (ширина) x 955 мм (глубина) x 1150 мм (высота)

* в таблице приведён расход антрацита для условий средней полосы России. Теплопроизводительность котла может снизиться при использовании бурого угля на 10…20%, сухих дров (при влажности 15…20%) на 18…30%, сырых дров (при влажности 70…80%) на 60…70%.


Чтобы определить
оптимальный вариант комплектации,
воспользуйтесь
таблицей
совместимости.

В базовую цену котла не
входит стоимость горелок
и автоматики.

Таблица совместимости КЧМ-5 “Комби”, 3 секции

Системы отопления

Горелки и автоматика

Водонагреватели

Комбинированные
системы отопления

Газовые системы отопления

Газовые горелки

Автоматика
САБК

Водонагреватель
ВС-114
(проточный)

Водонагреватель
проточный
пластинчатый

Водонагреватель
накопительный
термоэлектрический
комбинированный

Автоматика
КАРЭ

Твердотопливные системы отопления

Питатель
твёрдого
топлива

Тягорегулятор

Жидкотопливные системы отопления

Дизельные горелки

Комплект
адаптации

Стабилизатор напряжения

Горелки на отработке

Входит в комплект горелки

Устройство котла КЧМ-5-К комби (исполнение 03)

Категории раздела

отечественного производства. Модель – КЧМ 5 комби

  Если Вас интересуют направления: устройство котла КЧМ-5 – чертеж – много полезной информации Вы сможете найти в разделе: Твердотопливные котлы нашего Фотоальбома.

  Посмотреть ещё Схемы твердотопливных котлов можно Здесь.

Все категории раздела – в колонке слева. Приятного просмотра!



котел




  Чугунный твердотопливный котел КЧМ-5 комби (исполнение -;03;05;11) изготавливается по техническим условиям и в соответствии с ГОСТ 20548. Котлы КЧМ 5 являются отопительным водогрейным прибором с открытой камерой горения. Котел КЧМ 5 комби собран из чугунных секций. Боковые и верхняя стенки дополнительно изолированы слоем теплоизоляции. Котел КЧМ-5 комби предназначен для сжигания твердого топлива: бурый уголь, каменный уголь, дрова, сортированный антрацит, брикеты торфа, фрезерный торф.
Номинальная теплопроизводительность котла КЧМ-5 комби на твердом топливе от 21 до 80 квт. Мощность твердотопливного котла КЧМ-5 комби определяется количеством секций. Номинальная теплопроизводительность может изменятся в зависимости от качества применяемого топлива. В качестве дополнительного топлива для сжигания в котле КЧМ 5 комби можно применять отходы древесины: деревянная щепа, стружка, гранулы или древесные брикеты. При сжигании небольших кусков дерева (щепы, стружки, гранул) необходимо в … Читать больше, или Перейти на главную.

габариты (ВхШХД): 1150х500х715 (мм). Вес – 235 кг

 Не пропустите похожие материалы:

  Для просмотра фотографии в реальном размере перейдите по ссылке Устройство котла КЧМ-5-К комби (исполнение 03).

  Если Вы готовы поделиться интересной информацией по вопросам подобным запросу котел, или чертеж – заходите пожалуйста в нужную Вам категорию раздела.
  В любом случае, если Вы добавите фотографии или любые другие интересные материалы: схемы, чертежи или описания – посетители, которых интересует “отечественного производства. Модель – КЧМ 5 комби / устройство котла КЧМ-5″, останутся Вам благодарны.


Пока комментариев никто не оставил. Оставьте свой – первый.

Добавлять комментарии могут только зарегистрированные пользователи.

Колумбия Исторический »2018»

ноября

Сегодня рынок предлагает множество перчаток, используемых в смешанных единоборствах. Доступные в различных дизайнах, цветах, размерах и качествах перчатки для ММА являются наиболее распространенным снаряжением на арене ММА. Не то чтобы перчатки, разработанные для ММА, тяжелее боксерских перчаток, они сильно отличаются от перчаток, используемых в боксе. Боксерские перчатки включают дополнительную набивку. Использование боксерских перчаток помогает прикрыть лицо по сравнению с перчатками для ММА.В отличие от боксерских перчаток, перчатки для ММА предназначены для обеспечения цифровой эластичности и созданы для захвата и борьбы, что составляет основные аспекты игры. Чтобы углубить ваше понимание, источником является Walmart. Перчатки для ММА разных размеров и разновидностей предназначены для удовлетворения требований боксеров. Лучшая часть перчаток для смешанных единоборств в том, что они идут с большим количеством ступеней, которые стали размещать на внешней стороне пальцев и рук.

Такие перчатки для смешанных единоборств могут помочь впитать сырость или сырость.Обычно они идут с неопреновой подкладкой. Следовательно, эти перчатки могут сохранять руки сухими на протяжении всей тренировки и матчей. Перчатки необходимы для поглощения удара или удара противника. Перчатки сделаны из пенопласта, чтобы избежать удара.

Гелевые ударные перчатки для ММА состоят из большего количества пены, чем другие перчатки. Послушайте другие аргументы на эту тему с Сэмом Микулаком. Следовательно, такие перчатки помогают поглощать удары или удары сильнее, чем другие перчатки. В наши дни игроки придают большое значение перчаткам.В такой игре, как смешанные боевые искусства, самооборона считается важной. Чтобы защитить себя от соперника, игрок использует различные методы борьбы. Поэтому ему требуются перчатки, которые обеспечат ему правильную борьбу. Это причина того, что перчатки для захвата без пальцев, чтобы обеспечить лучший захват. Перчатки для захвата обычно бывают разных размеров, которые соответствуют разнообразным потребностям различных пользователей, особенно серьезных игроков. Перчатки для захвата идеально подходят для борьбы за запястье и обеспечивают отличную поддержку.Кроме того, перчатки для захвата включают несколько дополнительных функций, таких как поглощение ударов суставов пальцев, и отличаются по весу. Поисковые перчатки бывают трех размеров, включая большой, средний и XL, которые обеспечивают лучший захват пальца. Вы должны понимать, что перчатки для ММА нельзя использовать с тяжелыми мешками, которые используются в боксе. Точно так же перчатки для кулинарных мешков не предназначены для борьбы и ударов ММА. Перчатки для смешанных единоборств предназначены для агрессивных боев.Вы можете увидеть использование таких перчаток на крупных чемпионатах, таких как Shooto в Японии и UFC в США. Сегодня рынок предлагает множество перчаток, используемых в смешанных единоборствах. Доступные в различных дизайнах, цветах, размерах и качестве, вы можете ожидать перчатки высочайшего качества, а также несколько других функций и дизайнов, включая плотную строчку, дизайн с открытой ладонью, надлежащую набивку и надежный ремешок на большинстве из них. Если вы готовитесь к чемпионату, то перчатки MMA будут необходимостью, чтобы подготовиться и показать все свои силы в игре.Ательстан Смит пишет для Bushido, поставщика товаров для смешанных единоборств, таких как пояса для тхэквондо и пояса для джиу-джитсу. Чтобы узнать больше о бусидо, посетите

Распространенные мифы и полуправда в дополнение к уменьшению веса под увеличительным стеклом взяты и проверены на их научные доказательства, а также на практичность. Модератором форума будет Соль, преподаватель Академии BSA и Немецкого университета на кафедре питания и персональный тренер чемпиона по боксу Феликса Штурма по питанию Клайв.Обучайтесь мыслями Сэма Микулака. «Форум менеджмент: менеджмент в сфере здравоохранения как конкурентное преимущество. Текущие знания о коммерческом успехе» здоровья в нашем обществе все больше становятся экономическим фактором и фактором успеха. Из-за демографических изменений, и без того надвигающейся нехватки, а также более позднего пенсионного возраста, важным фактором является здоровье ». «Каждому отдельному человеку» нужно больше заботиться, сохранять работоспособность в старости.

Но также от каждой компании, работающей на рынке, требуется тщательно продумать производительность и, следовательно, здоровье своих сотрудников.Форум рассматривает основные факторы успеха темы «Менеджмент в области здравоохранения», стратегически успешной в создании компании. Здесь учитываются отчеты об опыте с разных точек зрения. Модератором форума является профессор доктор Оливер Шуман, преподаватель BSA / DHfPG на кафедре менеджмента. Студенты и учебные заведения высших учебных заведений, а также члены BSA пользуются льготными условиями оптимального соотношения цена / качество даже в 2011 году.Конгрессу с отличным соотношением цена-качество может быть предложена поддержка известных спонсоров. Студенты и учебные заведения в дополнение к обширной программе Конгресса предлагают разнообразную программу, которая включает также вход на ночь ФИБО, вечеринку для участников Конгресса и экспонентов, а также экскурсию по выставке и бесплатный доступ в залы ФИБО на забронированный день Конгресса от 29 евро / день.

Ландшафтный дизайн – особый вид деятельности, направленный на создание благоприятной среды для проживания человека.На исследуемой территории необходимо определить тип почвы и ее кислотность, уровень грунтовых вод и некоторые другие особенности местности. После точного плана участка переходите к следующему этапу проектирования. Характер и образ сада зависят от стиля, который будет положен в его основу. Но прежде чем разработать общий стиль сюжета, необходимо определить, что и где будет располагаться, то есть его структуру.

Пейзаж сада следует спланировать так, чтобы он соответствовал вашему образу жизни. Определите следующие функциональные области основания: 1.Входная зона (может быть расположена парковка, гараж и т. Д.). 2. Жилая зона (территория возле дома). 3.

Зона отдыха (может включать декоративный сад, беседку, пруд, барбекю и другие элементы. 4. Торговая зона. 5. Фруктовый сад, огород. 6. Спортивная зона (не во всех садах). 7. Детская площадка ( если есть дети). Все области имеют свое предназначение и вместе треки. Часто приходится рассматривать несколько вариантов функциональных областей на сайте, выбирая лучший вариант.Указав, как будут располагаться элементы участка и сколько им потребуется места, вы можете приступить к моделированию или оформлению своей территории. При этом очень важно соблюдать все пропорции, для этого ландшафтные дизайнеры часто используют наложенную сеть, созданную планом участка. Шаг сетки должен соответствовать размерам участка и построек.

Когда они прибыли, все обрадовались и обнялись, оба обрадовались их благополучию. Люди очень гордились своим героем, который преподал ему урок всем, кто считал Рафаэлито ребенком-инвалидом.«Инвалидность – это трагедия, было неудобно». Инвалидность означает «ограничение или отсутствие (в результате нарушения) способности выполнять деятельность таким образом или в пределах диапазона, который считается нормальным для человека. Сюда входят функциональные ограничения или ограничения для выполнения деятельности, являющейся результатом недостатка. Инвалидность – это расстройство которые определяются с точки зрения того, как они влияют на жизнь человека. Некоторые примеры инвалидности включают трудности со зрением, речью или слухом, обычно при движении или подъеме по лестнице, или стремлении схватить предмет, купании, еде или туалете.У всех нас есть недостатки и качества, некоторые из них являются более очевидными. Некоторые внешние и видимые невооруженным глазом, другие более внутренние, их труднее обнаружить.

Хелен Келлер – фигура, представляющая большую ценность для людей. Человек, исполненный веры, надежды и оптимизма. Его статус слепой, глухой и немой, – пока он не научился говорить на нескольких языках, не представлять для нее никаких препятствий, чтобы она хотела знать, хотела учиться и пытаться понять мир, написала несколько книг и, прежде всего, преподала нам урок. в жизни пример стойкости, надежды, силы воли и любви к жизни, веры.«Когда мы делаем все, что в наших силах, мы никогда не узнаем, какое чудо происходит в нашей жизни или жизни других». (Хелен Келлер) «Я всего лишь один человек.

Теги: спорт

Рубрика: Общие | Адам 25 ноября 2018 г. | Комментарии к записи Helen Keller

отключены

Это терапевтическая деятельность в полном объеме, имеющая прочную научную основу. Его специалисты – врачи, психологи, педагоги и музыканты, имеющие право на последипломное образование в этой области, эквивалентное трехлетней карьере.По словам профессора Мариано Бетеса де Торо, директора магистра музыкальной терапии, преподаваемого на медицинском факультете Университета Алькала-де-Энарес, с 1960-х годов проводятся очень серьезные неврологические исследования, демонстрирующие эффективность этого вида терапии, и новые технологии имиджевого радио-шоу. И воздействует не только на мозг, музыка – это вибрационные волны физической природы, которые вводятся в наше тело, а не только через наши уши, поэтому музыкальная терапия является активной даже для глухих.Он сожалеет о скептицизме, который все еще преобладает в этой области из-за невежества некоторых членов научного сообщества, но приветствует, что в мадридском городе Посуэло-де-Аларкон есть общественная площадь профессора музыкальной терапии и что больницы, такие как Ла-Пас и Эль-Ниньо-Хесус в В Мадриде есть отделение музыкальной терапии.

В последнем случае группа музыкальных терапевтов, координируемая аргентиной Кора Лейвинсон из школы новой музыки, работает в области паллиативной помощи с детскими терминалами. С другой стороны, работая с пожилыми людьми, Кора – специалист по музыкальной терапии в гериатрической области, которая готовит книгу.Она работает с памятью и познанием, но ее приоритетом является сохранение идентичности: каждая из них была сохранена в наших кахонсиллах эмоциональной памяти, это те песни детства и юности, которые помнит старший или которые связаны с их лучшими моментами на протяжении всей его жизни. жизнь. Случай очень особенный. Карла Муньос, музыкальный терапевт новой музыкальной школы, почувствовала, что он коснулся лотереи, когда они сообщили, что речь идет о случае Маркоса, ребенка 1 года с синдромом Уильямса.

Подиум школы макияжа во Франкфурте-на-Майне открывает новые горизонты в сфере финансирования образования. Это финансирование обучения визажистов для многих, заинтересованных в серьезном препятствии. Теперь предлагает подиум школы макияжа во Франкфурте возможность оплатить это годичное профессиональное обучение непосредственно в школе с оплатой до 24 ежемесячных платежей. Высокая стоимость, по крайней мере, в серьезном обучении визажиста, до сих пор представляла в основном проблему для выпускников или их родителей, поскольку теперь предлагается возможность оплачивать это образование напрямую из учебного заведения до 24 лет с умеренными ежемесячными платежами.Сэм Микулак, скорее всего, согласится. Норберт Энглер, владелец и директор подиума школы макияжа во Франкфурте-на-Майне и известной школы красоты Engler, предлагает ученикам трех моделей, которых они могут выбрать в начале своего обучения: депозит в размере 150 евро должен быть внесен. а также четырехнедельное обучение до 1.500 евро, как правило, в контракте. Результат следующей суммы остатка: Модель 1: Выплата 12 ежемесячными платежами: 862,50 евро / месяц. Модель 2: оплата 18 ежемесячными платежами: 600,00 евро / месяц Модель 3: оплата 24 ежемесячными платежами: 490,00 евро в месяц студенты в начале обучения бесплатно получают тележку профессионального визажиста с полной сборкой. комплектное оборудование стоимостью 1 евро.300, -. Дэвид Дельрахим понимает, что это жизненно важная информация. Это должно облегчить доступ к «работе мечты» для многих молодых людей, которые видят свое будущее в секторе визажистов / визажистов, особенно если вы знаете, как трудно подросткам или молодым людям получить образование. кредит в банках.

Системы отопления дома – незаменимый элемент инженерных коммуникаций в современном строительстве. Обогрев дома – непростая задача, но, учитывая наш опыт работы на рынке отопительного оборудования и технические возможности, вы можете рассчитывать на быстрое и оптимальное решение этого вопроса нашими специалистами.Компания «ПрогрессЭнерго» на российском рынке предлагает широкий ассортимент бытовых котельных. Выбрав бытовые котлы, предлагаемые нашей компанией, вы сможете в полной мере насладиться комфортом и теплом. Вы можете посетить Сэма Микулака, чтобы расширить свои знания. Будет ли это отопление частного дома, склада или квартиры-студии – значения не имеет. Для нас важен объем работы, главное для нас – качество! Грамотный и профессиональный учет всех этапов монтажа оборудования и широкий спектр оборудования позволяет нам оптимально подбирать котлы для каждого дома индивидуально.По запросу наша компания может предложить инновационные решения для отопления дома.

Здесь можно купить бытовые котлы различной мощности (от 10 кВт до 96 кВт) для обогрева площадей от 100 м2 до 960 м2. Сэм Микулак – отличный источник информации. Предлагаем Вам котлы отечественного производства: – котлы газовые бытовые КЧМ-5-К «Комби», КЧМ-7 «Карлик» и «Минитерм», работающие на природном газе низкого давления – жидкое топливо для бытовых котлов КЧМ-5-К. «Усадьба», работающая на дизельном топливе – бытовые твердотопливные котлы КЧМ-5К «Комби», где в качестве топлива используются дрова, уголь, антрацит.Такое разнообразие позволяет выбрать модель котла не только исходя из желаемой мощности, но и выбрать наиболее удобный и выгодный вид топлива. Вы можете купить любую модель бытового котла в упрощенном исполнении по минимальной цене или изменить технические характеристики по вашему желанию. Также имеется полный комплекс оборудования для установки котла и запуска его в работу – насосы и циркуляция горячей воды, вода, система безопасности. Наша компания постоянно работает над расширением ассортимента и работает только с проверенными поставщиками, что исключает поставку бракованного оборудования.С нами вы забудете, что в доме холодно!

Чем отличается кикбоксинг от тайского бокса (Муай Тай)? Почему эти два термина часто используются как синонимы? Историческое развитие кикбоксинга и тайского бокса не могло быть более разным. В то время как кикбоксинг как чистое боевое искусство был разработан, муай-тай имеет более чем 1000-летнюю традицию и был задуман как боевое искусство для военных конфликтов. Тем не менее, в Турнирспорте есть много подходящих техник в двух боевых искусствах.Кикбоксинг История кикбоксинга возникла после Второй мировой войны в Северной Америке. Войска США, дислоцированные в Азии, и иммигранты из Азии принесли в США боевые виды спорта, такие как карате, кунг-фу и тхэквондо. Узнайте больше об этом у Марка Лора.

Вскоре были организованы первые соревнования, в результате которых было много травм, так как в это время боролись еще без защитной экипировки. Брюсу Ли, который в то время жил в США, в 1970-х годах пришла в голову идея создать соревнования с защитным снаряжением.Вскоре стали проводиться турниры под названием «карате всех стилей», на которых бойцы в униформе должны были носить защитную одежду. Вскоре возобладал термин кикбоксинг. Первый чемпионат мира по кикбоксингу провел в 1974 году Майк Андерсон. История тайского бокса Муай-тай, популярный под названием тайский бокс, представляет собой традиционную боевую систему, первые Erwahnungen которой насчитывают более 1000 лет и тесно связаны с возникновением тайского бокса. С миграцией народов с юга Китая, с 9-го века в области, которые сегодня являются тайскими, это быстро привело к территориальному спору с соседними бирманцами.Чтобы сражаться, несмотря на потерю обычного оружия, такого как мечи, копья и ножи, тайцы разработали безоружный боевой муай-тай и усовершенствовали его, сочетая различные стили.

Боксерские приемы обоих видов спорта Камп сравнения разрешенных приемов не различаются. JAB, прямой, перекрестный, восходящий – и Seitwartshaken известны из современного бокса. Также идентичны техники ног, соприкасающиеся с передней или задней частью стопы. В настоящее время в Муай Тай расширилось применение техник соревнований, потому что здесь разрешены коленные и локтевые суставы, клинч и так называемые лоу-кики по бедру соперника.Соревновательный технический кикбоксинг можно рассматривать как упрощенную версию Муай Тай. У Марка Лора похожие цели. Дисциплины. В Муай Тай единственной дисциплиной соревнований является полноконтактный бой, турниры состоят из лёгкого контакта, полуконтактного и полноконтактного кикбоксинга. Легкий контакт и полуконтакт отличаются только тем, что в полуконтактном поединке за начисление очков, прерываемом после действия, в то время как в легком контакте перерывы в оценке не происходят.В остальном боролись в двух формах с легким контактом. Настолько сильно ударить соперника, что он, находясь в нокауте или через матч из-за травмы, не может продолжить бой, что приводит к дисквалификации бойца, вызвавшего данный эффект. С другой стороны, полный контакт – это законное средство, чтобы остановить битву победоносным. Распространение, хотя кикбоксинг становится все более популярным, боевые искусства никогда не были популярными видами спорта, такими как футбол. Члены клуба приходят в тренажерные залы и тренажерные залы в основном из личных интересов.Даже бои чемпионата мира редко переводят с телевизора. Однако тайский бокс в Таиланде считается народным видом спорта № 1.

Благотворительный концерт в поддержку пострадавших от стихийных бедствий в Японии 1 мая в Берлине «Введение в программу» Благотворительный концерт «Германия с Японией» состоится 1 мая с 15 по минимум 22. С программой из 7 жанров смесь лучших -класс предлагает концерт: группы из таких стилей, как ска, хип-хоп, битбокс, немецкий инди-поп, глэм-рок, панк-рок, электро, балканский бит и House Rock the C Hall, бывшая Колумбия.Кроме того, ска-группа из Токио будет играть вживую прямо из Японии на концерте: DALLAX гарантировал меломанам высокую энергию ска, вечеринку и неконтролируемую энергию. Билеты на концерт можно забронировать по тел. 030-61102313 или тел. 030-78099810. Пресс-конференция, посвященная запуску программы, состоится 27 апреля в 11:00 в районе Колумбия. Для этого в ближайшие дни вы получите отдельное приглашение с более подробной информацией.

Благотворительный концерт в поддержку жертв землетрясения, цунами и ядерной катастрофы проходит под эгидой посольства Японии в Берлине.Партнерами являются Федеральное министерство иностранных дел Федеративной Республики Германии, Сенат Берлина и Berlin Partner GmbH, общество экономического развития и маркетинга федеральной земли Берлин. Состав: – Beatbox of Allstars – фотографии – BerlinskiBeat – Martini Bros.

Как раз к фестивалю розовый предлагает коробку ухоженной мужской косметики от Black Box men, а также его подарочную коробку ограниченной серии – идеальный рождественский дуэт. Black Box men – box pink запускает ограниченную серию для мужчин 2.0 как раз к зимнему сезону поклонники бокса на секунду могут быть все розовые лимитированные серии Black Box. Мужчины наслаждаются коробкой красоты, которую мужчина может подарить. Таким образом, снова появилась возможность, чтобы заботливый господин стал модернизировать свой стиль. Элегантная коробка – это (n) шесть тщательно отобранных мужских косметических сюрпризов от таких брендов, как Lacoste, the body shop или GOLDWELL в оригинальных и специальных размерах, а также полезные советы по применению и информация о продукте. Чтобы расширить свое восприятие, посетите Marc Lore. Черный ящик в рознице с 8 ноября 2013 года под черными ящиками.де доступен. Там ее можно заказать разово всего за 16,95 евро с доставкой прямо к вам домой. Ограниченная подарочная упаковка – идеальный рождественский подарок для любителей красоты. Красивую подарочную коробку из розовой коробки House of Pink может гарантировать каждая женщина Heart beat: пять тщательно отобранных высококачественных косметических товаров от таких брендов, как Sally Hansen, the body shop или Bellapierre в оригинальном размере по цене 50 евро. все, что женщина желает раз, всего за 24,95 евро или всего 19,95 евро для подписчиков розовой коробки.

Ценные указания по применению, информация о продуктах для косметики, а также советы и последние тенденции в области красоты завершают предложение. Еще никогда не было так просто отдать предпочтение идеальному стилю. Розовая коробка Деду Морозу и Рождеству, как обычно, также является популярной розовой коробкой, идеальным подарком на Рождество и обязательным условием для поклонников красоты. Подарочный сертификат на три, шесть или двенадцать месяцев доступен в виде ваучера на скачивание в формате pdf и заканчивается автоматически – идеальный подарок в последнюю минуту для девушки, сестры или матери.

Системы домашнего отопления – Jemison Steel

Системы отопления дома – незаменимый элемент инженерных коммуникаций в современном строительстве. Обогрев дома – непростая задача, но, учитывая наш опыт работы на рынке отопительного оборудования и технические возможности, вы можете рассчитывать на быстрое и оптимальное решение этого вопроса нашими специалистами. Компания «ПрогрессЭнерго» на российском рынке предлагает широкий ассортимент бытовых котельных. Выбрав бытовые котлы, предлагаемые нашей компанией, вы сможете в полной мере насладиться комфортом и теплом.Будет ли это отопление частного дома, склада или квартиры-студии – значения не имеет. Для нас важен объем работы, главное для нас – качество! Грамотный и профессиональный учет всех этапов монтажа оборудования и широкий спектр оборудования позволяет нам оптимально подбирать котлы для каждого дома индивидуально. Для получения дополнительной информации см. Этот сайт: State Street Corporation. По запросу наша компания может предложить инновационные решения для отопления дома.

Здесь можно купить бытовые котлы различной мощности (от 10 кВт до 96 кВт) для обогрева площадей от 100 м2 до 960 м2.Предлагаем Вам котлы отечественного производства: – котлы газовые бытовые КЧМ-5-К «Комби», КЧМ-7 «Карлик» и «Минитерм», работающие на природном газе низкого давления – жидкое топливо для бытовых котлов КЧМ-5-К. «Усадьба», работающая на дизельном топливе – бытовые твердотопливные котлы КЧМ-5К «Комби», где в качестве топлива используются дрова, уголь, антрацит. Такое разнообразие позволяет выбрать модель котла не только исходя из желаемой мощности, но и выбрать наиболее удобный и выгодный вид топлива.Вы можете купить любую модель бытового котла в упрощенном исполнении по минимальной цене или изменить технические характеристики по вашему желанию. Предоставлено: Newark Beth Israel Heart Transplant-2011. Также имеется полный комплекс оборудования для установки котла и запуска его в работу – насосы и циркуляция горячей воды, вода, система безопасности. Наша компания постоянно работает над расширением ассортимента и работает только с проверенными поставщиками, что исключает поставку бракованного оборудования. С нами вы забудете, что в доме холодно!

Размещено в рубрике Общие и помечено как строительство автор: Rasheed.

Метод разбавления стабильных изотопов для измерения биодоступности органических загрязнителей

Abstract

Методы определения биодоступности органических загрязнителей имеют различные эксплуатационные ограничения. Мы исследовали использование меток стабильных изотопов при разработке метода изотопного разбавления (IDM) для измерения обменного пула ( E ) пирена и бифентрина в качестве приблизительной их биодоступности в отложениях. Обмен дейтерированного бифентрина или пирена с его нативным аналогом завершился в течение 48 часов.Полученное значение E составило 38–82% для пирена и 28–59% для бифентрина. Регрессия между E и суммой фракций быстрой и медленной десорбции, полученной в результате последовательной десорбции, показала наклон, близкий к 1,0. Способность IDM прогнозировать биодоступность была дополнительно продемонстрирована сильной взаимосвязью ( r 2 > 0,93) между E и биоаккумуляцией в Chironomus tentans . Учитывая обилие ссылок, меченных стабильными изотопами, и их относительно простой анализ, IDM может стать легко адаптируемым инструментом для оценки биодоступности органических загрязнителей в различных матрицах.

Ключевые слова: Метод разведения изотопов, биодоступность, пирен, бифентрин

1. Введение

Биодоступность гидрофобных органических загрязнителей (HOC) в экологических матрицах (например, отложениях, почве, воде) была предметом многих исследований. последние два десятилетия. По идее, в матрицах окружающей среды, таких как отложения или почва, химическое вещество должно находиться в свободно растворенной форме, чтобы быть биодоступным, потому что только свободные молекулы могут пересекать клеточную мембрану и вызывать биологический ответ (Ehlers and Luthy, 2003; Semple et al., 2004). Это верно, даже если осадок или почва попадают в организм, поскольку десорбция (в кишечную жидкость) должна предшествовать биологическому захвату (Weston and Maruya, 2002; Lu et al., 2003). Когда организм перемещается или проглатывает отложения или почву, он немедленно подвергается воздействию свободно растворенной концентрации ( C свободно ). По мере продолжения биологического захвата C свободный истощается, а затем пополняется посредством десорбции HOC из обратимо сорбируемого пула. Следовательно, биодоступность отражается как в C, , , свободном , так и в том, что доступно посредством десорбции, причем последнее часто называют биодоступностью (Ehlers and Luthy, 2003; Semple et al., 2004; Райхенберг и Майер, 2006). C свободных HOC в отложениях или почве можно определить с помощью пассивных пробоотборников, таких как твердофазная микроэкстракция (ТФМЭ) (Mayer et al., 2000; Bondarenko and Gan, 2009). Однако измерения биодоступности весьма неоднозначны (Reichenberg and Mayer, 2006). Биодоступность обычно измеряется с использованием методов частичной экстракции умеренно полярными растворителями (Kelsey et al., 1997) или последовательной десорбции с помощью сорбентов (например.g., Tenax, циклодекстрин) (Reid et al., 2000; Cornelissen et al., 2001). Измеренная биодоступность неизменно зависит от условий экстракции или десорбции, например, типа растворителя, скорости перемешивания, отношения твердого вещества к раствору и продолжительности десорбции (Reichenberg and Mayer, 2006). Следовательно, современные методы измерения биодоступности страдают эксплуатационными ограничениями и редко могут использоваться с различными химическими веществами или матрицами (Chung and Alexander, 1998). Идеальный метод определения биодоступности должен обеспечивать точное и воспроизводимое количественное определение обратимо сорбированной фракции HOC.

В этом исследовании мы расширили теорию изотопного разбавления на использование меченых стабильными изотопами эталонных соединений для определения биодоступности HOC в твердых матрицах. Метод изотопного разбавления (IDM) был хорошо разработан с использованием радиоактивных изотопов, особенно тяжелых металлов, для понимания их распределения между лабильными и фиксированными пулами (Hamon et al., 2002b; Lombi et al., 2003; Donner et al., 2010). ). Однако использование изотопного разбавления органических загрязнителей не было предпринято, за некоторыми исключениями, когда радиоактивное 14 C-слейбирование использовалось для характеристики сорбции умеренно гидрофобных соединений (например,g., пестициды) в почвах (Celis and Koskinen, 1999a, b) отложениях (Williams and Kookana, 2010) или HOC в органическом веществе (Sander and Pignatello, 2005). На сегодняшний день IDM еще предстоит использовать для прогнозирования биодоступности органических загрязнителей в окружающей среде. Новое использование метки стабильных изотопов использует преимущества увеличивающегося количества дейтерия, меченых соединений 13 C или 18 O, а также доступность масс-спектрометрических (МС) детекторов в большинстве лабораторий. В отличие от маркировки радиоактивных изотопов, соединения, меченные стабильными изотопами, дешевле и безопаснее в использовании, что увеличивает общую применимость.

1.1. Принципы метода изотопного разбавления (IDM)

IDM был разработан на основе использования радиоактивных изотопов тяжелых металлов (Hamon et al, 2002a, b, 2008; Lombi et al., 2003; Donner et al, 2010). Химическое вещество в системе твердое тело (например, отложения, почва) – вода распределяется по различным фазам () (Williams and Kookana, 2010), и распределение фаз может быть выражено как (Hamon et al, 2002a):

Диаграмма изотопно-обмениваемые и необмениваемые пулы гидрофобных органических загрязнителей в отложениях (адаптировано из Williams and Kookana, 2010).

C всего = ( D × C w ) + C e + C n

(1)

где C всего ( мкг г -1 ) – общая концентрация в бинарной системе, C w (мкг л -1 ) – концентрация в фазе раствора, C e (мкг г -1 ) представляет собой заменяемую часть сорбированной концентрации, C n (мкг г -1 ) представляет собой незаменяемую часть, а D представляет собой коэффициент разбавления, равный отношению объема раствора к твердая масса.Сумма (D × C w ) и C e определяется как сменный пул E . Принцип IDM основан на предпосылке, что, когда небольшое количество изотопного аналога вводится в систему отложения-вода (или почва-вода), он будет изотропно обмениваться с природным HOC в обменных фракциях (Celis и Koskinen, 1999a; Hamon et al, 2002a):

Где Cw ∗ (мкг л −1 ) – концентрация меченого аналога в растворе и Ce ∗ (мкг г −1 ) представляет собой заменяемую часть меченого аналога.Общая концентрация меченого аналога, введенного в систему, C * (мкг г -1 ), определяется по формуле:

Комбинирование уравнений. (2) и (3), C e можно записать как:

Ce = (Cw / Cw ∗) × (C ∗ −Cw ∗ × D)

(4)

На основании уравнения. (4), E можно записать как (Hamon et al., 2002a):

E = (D × Cw) + Ce = (Cw / Cw ∗) × C ∗

(5)

Следовательно, после разделения фаз (например, центрифугирование, фильтрация) анализ фазы раствора с использованием ГХ-МС или ЖХ-МС даст как C w , так и Cw ∗, который в сочетании с заданной концентрацией пиков меченого аналога C * , позволит оценить E .Принцип IDM основан на предположении, что добавленный аналог, меченный изотопом, ведет себя так же, как его немеченый аналог в образце, условие, которое должно быть легко выполнено, если аналог, меченный изотопом, является тем же соединением, что и исследуемый аналит.

2. Материал и методы

2.1. Химические вещества и отложения

Два соединения, бифентрин как типичное соединение из семейства пиретроидных инсектицидов и пирен, член полициклических ароматических углеводородов (ПАУ), были выбраны в качестве модельных HOC в этом исследовании разработки метода.Немеченые стандарты бифентрина (чистота 99,0%) и пирена (чистота 99,0%) были приобретены в Chem. Сервис (Уэст-Честер, Пенсильвания). Дейтерированный бифентрин (чистота 99%) был приобретен у Toronto Research Chemicals (Северный Йорк, Онтарио, Канада), а дейтерированный пирен (чистота 98,9%) был поставлен C / D / N Isotopes (Pointe-Claire, Квебек, Канада). 4,5,9,10- 14 C-Пирен (радиохимическая чистота 95%; 50 мКи ммоль -1 ) от Sigma-Aldrich (Сент-Луис, Миссури) и фенил-кольцо-U- 14 C бифентрин (95% радиохимическая чистота; 61 мКи ммоль -1 ), предоставленный FMC Agricultural Products (Филадельфия, Пенсильвания), использовали в тесте на биоаккумуляцию.Эти химические вещества растворяли в ацетоне отдельно в виде исходных растворов. Все остальные использованные растворители и химикаты были марки GC.

Были использованы пять пресноводных отложений: отложения водохранилища Иорданского озера (JL, округ Чатем, Северная Каролина), отложения Greasy Creek (GC, Benton County, OR), отложения San Diego Creek (SD, Irvine, CA), отложения Leaf Lake (LL , Округ Эльдорадо, Калифорния) и отложения пруда Глен-Чарли (ВП, Уэрхэм, Массачусетс). Эти отложения были выбраны на основании различий в содержании ОС (0,08, 0,33, 0.92, 1,24 и 4,13% OC, увеличиваясь в порядке JL, GC, SD, LL и GP) и широких географических точках. Осадки просеивали через сито 2 мм и хранили при 5 ° C перед использованием. Фоновые уровни бифентрина (0–3 нг г –1 ) и пирена (0–13 нг г –1 ) в отложениях были намного ниже пиковой концентрации (1,0 мкг г –1 ).

2.2. Эксперименты по разработке метода

Разработка метода включала отдельные эксперименты для определения времени достижения устойчивого состояния изотопного разбавления, влияния скорости дозирования меченых соединений и потенциального влияния одновременного присутствия растворенного органического вещества (РОВ).В кинетическом эксперименте в отложения сначала добавляли бифентрин и пирен в номинальной концентрации 1 мкг г -1 (сухой вес) путем добавления химикатов в 0,5 мл ацетона к небольшому количеству кварцевого песка и затем смешивания с 300 мкг. г (сухой вес) осадка в стеклянной банке с широким горлышком объемом 1,9 л. Затем добавляли воду для доведения отношения воды к осадку примерно до 1: 1 (мас. / Мас.). Добавленные отложения перемешивали при 15 об / мин на шейкере при комнатной температуре в течение 7 дней для достижения однородного распределения химикатов в отложениях.По истечении этого времени осадку давали осесть, а вышележащую воду удаляли. Чтобы проверить, равномерно ли распределены химические вещества в осадке, отбирали аликвоты (2 г сухого веса) осадка и экстрагировали, как описано в Delgado-Moreno et al. (2010), чтобы получить общую концентрацию донных отложений C всего . Извлечение для метода извлечения осадка составило 87–110% и 99–111% для пирена и бифентрина, соответственно (для испытания на извлечение использовалось шесть повторов).Относительные стандартные отклонения C total от повторений и среди отложений составили 0,1–4,6% для пирена и 1,7–4,3% для бифентрина, что предполагает равномерное распределение этих химических веществ в шипованных отложениях.

Аликвоты (2 г, сухой вес) гомогенизированных осадков помещали в стеклянные центрифужные пробирки и добавляли 20 мл раствора азида натрия (200 мг л -1 ) в воде для подавления микробной активности. Образцы уравновешивали путем перемешивания на шейкере в течение 24 ч, после чего вводили 10 мкл раствора, содержащего дейтерированные стандарты в концентрации 2 мг. Л -1 .Количество дейтерированных стандартов составляло 1% от общего количества бифентрина или пирена. Затем образцы возвращали в шейкер и перемешивали при 15 об / мин. Через разные интервалы времени, то есть 0,5, 1, 3, 6, 9, 16, 24, 48, 96 и 144 ч, три образца отбирали и центрифугировали при 670 g в течение 25 минут. Чтобы определить C w и Cw ∗ супернатант (18 мл) экстрагировали 10 мл гексана с последующим замораживанием смеси в обычном морозильнике (-18 ° C) в течение 2 часов для выделения гексановой фазы.Гексановый экстракт концентрировали до 1,0 мл в атмосфере азота. Извлечение для метода экстракции составило 103 ± 10% и 114 ± 7% для пирена и бифентрина, соответственно. Для каждого временного интервала значение E было рассчитано по формуле. (5).

Во втором эксперименте скорость дозирования стандартов, меченных изотопами, варьировалась от 1 до 20% от скорости дозирования немеченых HOC, и E измеряли через 48 часов перемешивания. Использовали только отложения JL и SD, а остальные условия сохраняли такими же, за исключением добавленного количества дейтерированных стандартов.

Предыдущие исследования показали, что центрифугирование не полностью удаляет РОВ из надосадочной жидкости и что HOC могут значительно сорбироваться РОВ в водной фазе (Delgado-Moreno et al., 2010; Wang et al., 2011). Из уравнения. (5), если фракция HOC, сорбированная на РОВ, не подлежит обмену, включение РОВ в анализ C w путем экстракции растворителем может привести к ошибкам в измерении E . Для оценки этого потенциального артефакта был использован ранее разработанный метод твердофазной микроэкстракции (ТФМЭ) (Бондаренко и Ган, 2009), способный избирательно обнаруживать C свободный в присутствии РОВ.Образцы супернатанта после центрифугирования одновременно анализировали с использованием описанного выше метода экстракции гексаном и SPME. Отбор проб и анализ SPME проводили с использованием волокна с покрытием из полидиметилсилоксана (PDMS) 7 мкм (Supelco, Bellefonte, PA), установленного на автоматическом пробоотборнике Combi-Pal (CTC Analytics, Zwinger, Швейцария). Продолжительность отбора проб составляла 40 мин, и после погружения образца волокно вводилось во вход ГХ и анализировалось в тех же хроматографических условиях, что и жидкие образцы.

2.3. Эксперименты по валидации метода

Для демонстрации возможности метода IDM для прогнозирования биодоступности использовались многочисленные доказательства. Были проведены два эксперимента по валидации метода. Метод IDM сначала сравнивали с последовательной экстракцией Tenax, которая часто использовалась для оценки биодоступности HOC (Cornelissen et al., 2001, 1997; Cui et al., 2010). Аликвоты (2 г, сухой вес) вышеуказанных осадков одновременно подвергали последовательной десорбции с использованием опубликованного метода экстракции Tenax (Cui et al., 2010). Образец осадка в тефлоновой центрифужной пробирке на 50 мл смешивали с 20 мл раствора азида натрия (200 мг L 1) и 0,05 г гранул Tenax (Sigma – Aldrich, Сент-Луиза, Миссури) на горизонтальном шейкере при 100 об / мин при при комнатной температуре в течение 1 ч, после чего шарики Tenax отделяли от фазы осадка центрифугированием при 1900 g в течение 20 минут и фильтрованием. Гранулы Tenax, оставшиеся на фильтровальной бумаге, промывали деионизированной водой. Один и тот же образец осадка последовательно подвергали одной и той же стадии десорбции с использованием чистого Tenax на каждой стадии.Интервалы возрастающей десорбции составляли 1, 2, 6, 10, 24, 498, 96, 144, 192, 240 и 312 часов. Гранулы Tenax из каждого интервала десорбции экстрагировали 5 мл ацетон: гексан (1: 1, об. / Об.) Обработкой ультразвуком, а аликвоту конечного экстракта анализировали с помощью ГХ-МС.

Кинетика десорбции до 312 часов была использована для построения кривой десорбции путем подгонки данных к трехфазной модели (Cornelissen et al., 1997):

S t / S 0 = F rap (exp −k rap × t ) + F s (exp k s × t ) + F vs (exp k vs × t )

(6)

, где S t и S 0 – концентрация HOC в осадке в момент времени t и нулевое время (до начала десорбции) соответственно. F rap , F s и F vs являются фракциями HOC в пулах быстрой, медленной и очень медленной десорбции, соответственно, и k rap , k s и k vs – соответствующие константы десорбции.

Пресноводное беспозвоночное Chironomus tentans использовалось для анализов биоаккумуляции в качестве прямого измерения биодоступности. Организмы (Aquatic Bio-systems, Fort Collins, CO) культивировали в лаборатории в течение нескольких месяцев перед использованием (Cui et al., 2010). В отложения (60 г, сухой вес) добавляли 1,1 × 10 4 dpm 14 C-пирен или 1,8 × 10 4 dpm 14 C-бифентрин и немеченое соединение в соответствии с описанным методом. выше, чтобы получить начальную концентрацию 1 мкг г -1 . Воду использовали для доведения отношения воды к осадку примерно до 1: 1 (мас. / Мас.). Добавленные отложения закрывали крышкой и перемешивали при 15 об / мин на шейкере при комнатной температуре в течение 7 дней для достижения однородного распределения химикатов в отложениях.После уравновешивания 10 г (сухой вес) осадка с добавками 14 C были перенесены в контейнер из алюминиевой фольги объемом 75 мл (Fisher Scientific, Питтсбург, Пенсильвания) и добавлены 30 мл восстановленной жесткой воды (Cui et al., 2010). После того, как осадку давали осесть в течение ночи, в каждый тестовый контейнер вносили по 10 организмов со средней массой 1,2 ± 0,3 мг. Для каждого типа осадка использовали четыре повтора. Организмы собирали после 24 часов воздействия путем фильтрации образца осадка через сито 1 мм.Предыдущие исследования показали, что поглощение и элиминация фенантрена или перметрина C. tentans достигла устойчивого состояния в течение 24 часов (Cui et al., 2010; Hunter et al., 2008). После сбора урожая C. tentans промывали деионизированной водой и помещали в новые сосуды, содержащие чистый песок и жесткую воду, для очистки кишечника на 24 часа. Очищенные внутренности C. tentans затем помещали на кусок предварительно взвешенной бумажной ткани для сушки на воздухе в течение 24 часов, и высушенные образцы снова взвешивали для получения сухой массы подвергшихся воздействию организмов.Около 0,05 г (сухой вес) осадка одновременно переносили на алюминиевую чашку для взвешивания и сушили на воздухе. Сухие образцы C. tentans и осадка сжигали при 900 ° C в течение 2 и 4 минут соответственно на установке R.J. Биологический окислитель Harvey OX-500 (RJ. Harvey, Hillsdale, NJ) и выделившийся 14 CO 2 были захвачены в 15 мл коктейля углерода-14 (RJ. Harvey) с последующим измерением радиоактивности на приборе Beckman. Жидкостный сцинтилляционный счетчик LS 5000TD (Фуллертон, Калифорния) для определения остатка тела ( BR , нг г -1 сухой массы) при ° C.палатки и концентрация осадков C s .

2.4. Химический анализ

Анализ немеченых и меченых стабильным изотопом пирена и бифентрина проводили на газовой хроматографии (ГХ) Varian 3800 (Varian Instruments, Саннивейл, Калифорния) в сочетании с трехквадрупольным масс-спектрометром Varian 1200 (МС / МС ). Разделение достигалось на капиллярной колонке Factor Four-5 MS (Varian) (30 м × 0,25 мм внутренний диаметр) с жидкой фазой 5% дифенил – 95% диметилсилоксана (0.Толщина пленки 25 мкм). Аликвоту конечного образца объемом 1,0 мкл вводили при 260 ° C в режиме без разделения при постоянном потоке 1 мл мин. -1 . Гелий (99,999%) использовался в качестве газа-носителя в режиме импульса давления (45 фунтов на кв. Дюйм в течение 0,8 мин). Температура печи была запрограммирована так, чтобы она начиналась с 80 ° C, повышалась при 20 ° C, мин. -1, , до 300 ° C и поддерживалась в течение 7 минут. Источник электронной ионизации MS / MS составлял 70 эВ (EI), а температуры линии передачи, коллектора и источника ионизации составляли 300, 40 и 170 ° C соответственно.В качестве газа столкновений использовался аргон (99,9999%) с квадрупольным разрешением 1,2 и 2 для Q1 и Q3 соответственно. Ионы-предшественники пирена, пирена-d 10 , бифентрина и бифентрина-d 10 составляли 202, 212, 181 и 186, соответственно. Ионы продукта составляли 199, 182, 165 и 170 для пирена, пирена-d 10 , бифентрина и бифентрина-d 10 , соответственно. Энергия столкновения составляла 40 В для пирена и пирена-d 10 и 20 В для бифентрина и бифентрина-d 10 .

2,5. Статистический анализ

СТАТИСТИКА Centurion XVI, версия 16.1.11 (Статистическая графика, Принстон, Нью-Джерси) использовалась для одностороннего анализа ANOVA и для сравнения линий регрессии.

3. Результаты и обсуждение

3.1. Кинетика изотопного обмена

Ожидалось, что обмен меченого эталона с уже существующим немеченым соединением будет прогрессировать и достигнуть устойчивого состояния после завершения обмена с обмениваемыми фракциями (Celis and Koskinen, 1999a; Sander and Pignatello, 2005 ).Таким образом, важно знать время, необходимое обмену для достижения устойчивого состояния. Как показано на фиг.1, полученные значения E для пирена или бифентрина увеличивались с увеличением времени перемешивания вначале, но достигли плато через 48 часов. Увеличение было относительно быстрым, от 30 минут до 24 часов. Обмен между 24 и 48 часами все еще увеличивался, но был значительно медленнее (). Никаких существенных различий в значениях E не наблюдалось для интервалов времени более 48 часов и 48 часов (значения P были равны 0.11–0,95 для пирена и 0,26–0,66 для бифентрина). Таким образом, 48 часов оказались достаточными для завершения изотопного обмена в используемых условиях и были выбраны в качестве времени перемешивания в последующих экспериментах. Исследования металлов показали, что после 2–3 дней перемешивания активность радиоактивного элемента в растворе остается почти постоянной в течение нескольких недель (Young et al, 2000; Tongtavee et al, 2005; Oliver et al, 2006). Исследования по определению гистерезиса сорбции некоторых органических соединений с использованием 14 C-мечения также показали, что изотопный обмен завершился за относительно короткое время, т.е.г., 1 день для пестицидов триадимефона и имидаклоприда в почве (Celis and Koskinen, 1999a) и 4 дня для нафталина в органическом веществе керогена (Sander and Pignatello, 2005). Наши результаты показывают, что использование IDM позволяет охарактеризовать лабильный пул HOC в отложениях в относительно короткие сроки по сравнению с другими методами оценки биодоступности, которые могут занять много дней или даже недель (Cornelissen et al., 2001; Maruya и др., 2009).

Влияние времени перемешивания на изотопно-обменный пул ( E ) для A) пирена и B) бифентрина.Значения E выражены в процентах от общей концентрации химического вещества в отложениях. Планки погрешностей – это стандартные ошибки трех образцов.

Для различных отложений доли пирена и бифентрина в лабильном бассейне, обозначенные как E , измеренные через 48-часовой интервал, составили 38–82% и 28–59%, соответственно (). В других исследованиях с использованием методов частичной экстракции для измерения биодоступности HOC были получены аналогичные значения для биодоступной фракции пирена и бифентрина в отложениях.Например, You et al. (2009) обнаружили, что биодоступная фракция бифентрина, измеренная с помощью экстракции Tenax, составляла 39,5% и 18,0% для двух осадков, содержащих 1,3% и 7,9% OC, соответственно. Reid et al. (2000) сообщили, что экстрагируемая фракция пирена с использованием экстракции циклодекстрина составляла 35,4% в почве, содержащей 3,7% ОС. Cornelissen et al. (2001) обнаружили, что доля быстрой десорбции пирена в трех различных отложениях варьировалась от 31 до 71%. В том же осадке лабильный пул для пирена был постоянно больше, чем для бифентрина.Это специфическое для соединения различие может быть связано с молекулярными различиями (You et al., 2007) и относительно более низкой гидрофобностью пирена (log K ow = 5,2 (Chiou et al., 1998)) по сравнению с этим. бифентрина (log K ow = 6,4 (Laskowski, 2002)). Предыдущие исследования показали, что более гидрофобные химические вещества, как правило, имеют более низкую скорость молекулярной диффузии и, следовательно, более медленную десорбцию из отложений (Reid et al., 2000; Chiou et al., 1998; Ruus et al., 2010). Для различных отложений значения E для пирена или бифентрина последовательно уменьшались по мере увеличения содержания ОС в отложениях, что позволяет предположить, что присутствие ОС в отложениях увеличивает необратимую сорбцию HOC и, таким образом, снижает их биодоступность (Chiou et al., 1998; Ди Торо и др., 1991). Однако связь между содержанием ОС и значениями E не была статистически значимой для пирена ( r 2 = 0,60; P = 0,13) или бифентрина ( r 2 = 0.65; P = 0,10), когда все отложения были объединены, что позволяет предположить, что качество OC также оказывает влияние на сорбцию HOC.

Таблица 1

Изотопно-обменный пул ( E ) пирена и бифентрина в различных отложениях, выраженный в процентах от общей концентрации химического вещества в отложениях.

905 30,4 ± 0,6
JL a GC SD LL GP
Пирен 81.3 ± 2,5 73,4 ± 2,1 50,5 ± 4,6 46,8 ± 2,9 38,0 ± 1,0
Бифентрин 57,2 ± 0,7 44,9 ± 1,5 41,6 ±14 2,2 1,8 41,6 ±14 2,2

3,2. Соображения применимости

Присутствие DOM в фазе решения может способствовать C w в уравнении. (5) и, таким образом, может повлиять на полученное значение E . Эффект DOM может быть определен путем сравнения значений E , рассчитанных с использованием Cfree / Cfree ∗ согласно результатам измерения SPME ( E SPME ) и Cw / Cw *, как дано обычным методом экстракции растворителем.Если E SPME меньше, чем E , можно считать, что часть химического вещества, сорбированного на РОВ, не подлежит обмену. показывает корреляцию между значениями E SPME и E для пирена () и бифентрина (). Для различных изученных отложений наклон корреляции был близок к 1 для обоих химических веществ. Статистический анализ показал, что корреляция имела наклон, равный 1 ( P = 0,73 и 0,79 для пирена и бифентрина соответственно).Эти результаты предполагают, что присутствие РОВ в водной фазе не повлияло на измерение E . Важно отметить, что HOC, такие как пирен и бифентрин, в основном распределяются на твердую фазу осадка (Gan et al., 2008). Например, при равновесии только <5% пирена или <4% бифентрина во всей системе осадок-вода находилось в водной фазе. Таким образом, влияние необмениваемой фракции HOC, сорбированных РОМ, если таковая имеется, будет пренебрежимо малым по сравнению с обменным пулом всей системы.Тем не менее возможность использования C w после центрифугирования (или фильтрации) для получения значений E делает IDM простым методом, легко применимым в большинстве лабораторий.

Сравнение изотопно-обменного пула ( E ) для A) пирена и B) бифентрина, определенного из Cfree / Cfree ∗ измеряется SPME ( E SPME ) и Cw / Cw * измерено экстракцией растворителем ( E ). Значения E выражены в процентах от общей концентрации химического вещества в отложениях.Линия представляет соотношение 1: 1.

Еще одним фактором, влияющим на применимость IDM, является количество меченых изотопами соединений, добавляемых к образцу. Количество добавленных меченых соединений не должно быть настолько большим, чтобы существенно нарушить равновесие интересующего соединения (Hamon et al., 2008), или настолько небольшим, чтобы затруднять точное измерение. Значения E были получены из одних и тех же проб отложений с добавлением дейтерированных стандартов в количестве 1–20% от немеченых соединений () и были обнаружены статистически эквивалентными для обоих пиренов ( P = 0.33 и 0,23 для отложений SD и JL соответственно) и бифентрина ( P = 0,10 и 0,12 для отложений SD и JL соответственно). Таким образом, изменение количества дейтерированного стандарта, добавляемого к суспензии осадка, не повлияло на полученные значения E . Отсутствие значимого влияния может быть связано с тем, что IDM основан на измерении изотопного отношения (Cw / Cw ∗), а не индивидуальные концентрации. Sterckeman et al. (2009) также не обнаружили значительного всплеска значения Cd E в почвах, использующих изотоп Cd.Отсутствие значительного влияния означает, что IDM можно надежно использовать для полевых проб, для которых диапазоны концентраций HOC еще не известны.

Изотопно-обменный пул ( E ) для A) пирена и B) бифентрина, измеренный после добавления дейтерированного эталона с различным процентным содержанием немеченого химического вещества для отложений озера Джордан (JL) и Сан-Диего-Крик (SD). Горизонтальная линия представляет собой среднее значение всех измерений, а планки погрешностей – это стандартная ошибка трех образцов.

3.3. Предсказуемость биодоступности

Экстракция Tenax использовалась во многих исследованиях в качестве биомиметического инструмента для оценки биодоступности HOC в почвах или отложениях (Cui et al., 2010; Cornelissen et al., 1997; You et al., 2007). Кинетика десорбции пирена и бифентрина, измеренная с помощью Tenax, была подогнана к уравнению. (6) для получения F rap , F s и F vs (рис. A.1 и таблица A.1). Модель трехфазной десорбции точно описывает кинетику десорбции для всех обработок, при r 2 ≥ 0.98 ( P <0,001). Значительная линейная зависимость ( r 2 = 0,86, P <0,0001) наблюдалась между общим количеством пирена или бифентрина, экстрагированного Tenax (до 312 ч), и значениями E (). Наклон линейной зависимости был близок к 1. Таким образом, можно сделать вывод, что метод IDM обеспечил хорошее измерение фракции, потенциально биодоступной посредством десорбции. Многие исследования показали хорошую корреляцию между F rap или F rap и F s с потенциалами биоаккумуляции HOC (You et al., 2007, 2011. Была оценена корреляция значений E с F rap или суммой F rap и F s для пирена и бифентрина во всех отложениях (рис. 2А). Полученные значения E для пирена и бифентрина были примерно в два раза больше, чем для F rap (рис. A.2A). Однако между значениями E и суммой F rap и F s была обнаружена сильная положительная связь (рис.A.2B), а наклон линейной зависимости был близок к 1 (рис. A.2B). Эти результаты предполагают, что пул очень медленной десорбции, оцененный с помощью экстракции Tenax, не участвовал в обмене с HOC, меченными изотопами, и, вероятно, был бы недоступен для биоаккумуляции бентосными организмами (Tang et al., 1999; Lamoureux and Brownawell, 1999) . Следует отметить, что последовательная десорбция с помощью Tenax требует гораздо больше времени и трудозатрат по сравнению с одноступенчатым измерением методом IDM.

Связь между значениями E и общим количеством химического вещества, извлеченного Tenax, выраженное в процентах от количества химического вещества в осадке до десорбции.

Биоаккумуляцию 14 C-бифентрина или 14 C-пирена измеряли, подвергая C. tentans тем же осадкам, и сравнивали с полученными значениями E . Выживаемость C. tentans составила 90–100% в экспозиционных сосудах. Была обнаружена сильная линейная зависимость между значениями E и BR в C.палатки для пирена ( r 2 = 0,93, P <0,0001), а также бифентрина ( r 2 = 0,88, P <0,0001) в логарифмической шкале (). Регрессионный анализ также показал тесную линейную корреляцию между коэффициентом накопления осадков биоты ( BSAF ) и значениями E для пирена ( r 2 = 0,93, P <0,001) и бифентрина ( r 2). = 0.94, P <0,001), когда данные были объединены для всех отложений (данные не показаны). Корреляция была намного лучше, чем между BSAF и 1/ K d для пирена ( r 2 = 0,42, P = 0,01) или бифентрина ( r 2 = 0,82 , P <0,001) (Рис. A.3). Тесная зависимость BR или BSAF от E четко подтверждает, что IDM можно использовать в качестве суррогатного метода для оценки биодоступности пирена и бифентрина в отложениях и что значения E могут использоваться для прогнозирования потенциала биоаккумуляции. HOCs.Стоит отметить, что в отложения в этом исследовании были добавлены лабораторные добавки, и поэтому они прошли ту же инкубацию перед измерением E или BR . Ожидается, что более заметные улучшения по сравнению с другими традиционными подходами могут быть достигнуты при использовании IDM, если используются отложения, загрязненные полями, поскольку известно, что такие факторы, как старение, вызывают изменения в биодоступности.

Корреляция между изотопно-обменным пулом ( E , нг г −1 ) и телесным остатком (BR, нг г −1 ) бифентрина и пирена в Chironomus tentans , подвергшихся воздействию загрязненных отложений.Сплошная линия представляет собой линию регрессии для пирена (log BR = 3,18 × log E – 7,00; r 2 = 0,93, P <0,0001), а пунктирная линия представляет линию регрессии для бифентрина (log BR = 2,41 × log E – 4,63; r 2 = 0,88, P <0,0001).

4. Выводы

Хотя в этом исследовании были исследованы только два соединения, тот же метод должен быть в равной степени применим к другим HOC, для которых имеются ссылки, меченные изотопами.Учитывая, что измерение E включает только этап простого перемешивания и центрифугирования, предложенный метод IDM должен быть легко реализован как простой и недорогой метод измерения биодоступности отложения или переносимых с почвой HOC. Требование наличия только элементарных устройств (т. Е. Шейкера, центрифуги) также позволяет обрабатывать несколько образцов, увеличивая их пропускную способность. Следует отметить, что многие лаборатории в настоящее время уже используют стандарты стабильных изотопов в других контекстах (например,g., суррогаты восстановления, внутренние стандарты). Следовательно, внедрение IDM может потребовать только простых изменений существующих методов или практик. В совокупности эти особенности делают IDM идеальным инструментом для включения в оценку риска отложений или почв, загрязненных HOC. В будущих исследованиях могут быть рассмотрены различные сценарии применения IDM, такие как оценка эффективности или конечных точек восстановления, понимание влияния времени контакта (т. Е. Старения) или свойств органического углерода на биодоступность, а также тестирование возможности использования IDM для разных видов организмов или на биологических матрицах (например,г., сыворотка).

% PDF-1.4 % 394 0 объектов> эндобдж xref 394 117 0000000016 00000 н. 0000003562 00000 н. 0000003765 ​​00000 н. 0000003791 00000 н. 0000003839 00000 п. 0000003874 00000 н. 0000004249 00000 н. 0000004358 00000 п. 0000004465 00000 н. 0000004574 00000 н. 0000004683 00000 п. 0000004793 00000 н. 0000004903 00000 н. 0000005013 00000 н. 0000005122 00000 н. 0000005231 00000 п. 0000005338 00000 п. 0000005445 00000 н. 0000005553 00000 н. 0000005687 00000 н. 0000005766 00000 н. 0000005845 00000 н. 0000005925 00000 н. 0000006004 00000 н. 0000006083 00000 н. 0000006161 00000 п. 0000006240 00000 н. 0000006318 00000 н. 0000006397 00000 н. 0000006475 00000 н. 0000006554 00000 н. 0000006632 00000 н. 0000006711 00000 н. 0000006789 00000 н. 0000006868 00000 н. 0000006946 00000 н. 0000007025 00000 н. 0000007103 00000 н. 0000007181 00000 н. 0000007260 00000 н. 0000007338 00000 н. 0000007416 00000 н. 0000007493 00000 н. 0000007572 00000 н. 0000007650 00000 н. 0000007728 00000 н. 0000007805 00000 н. 0000007883 00000 н. 0000007960 00000 п. 0000008039 00000 н. 0000008118 00000 п. 0000008197 00000 н. 0000008393 00000 п. 0000009070 00000 н. 0000009559 00000 п. 0000009935 00000 н. 0000016194 00000 п. 0000016556 00000 п. 0000023252 00000 п. 0000023824 00000 п. 0000024203 00000 п. 0000024645 00000 п. 0000024808 00000 п. 0000025234 00000 п. 0000025591 00000 п. 0000025883 00000 п. 0000025960 00000 п. 0000028338 00000 п. 0000028628 00000 п. 0000029445 00000 п. 0000029974 00000 н. 0000030316 00000 п. 0000030670 00000 п. 0000030900 00000 п. 0000031187 00000 п. 0000031261 00000 п. 0000032002 00000 н. 0000032818 00000 п. 0000033592 00000 п. 0000034443 00000 п. 0000035245 00000 п. 0000035583 00000 п. 0000036424 00000 п. 0000037163 00000 п. 0000039195 00000 п. 0000058433 00000 п. 0000075621 00000 п. 0000079358 00000 п. 0000079607 00000 п. 0000079968 00000 н. 0000080103 00000 п. 0000081345 00000 п. 0000081590 00000 н. 0000081940 00000 п. 0000082058 00000 п. 0000082115 00000 п. 0000082319 00000 п. 0000082421 00000 п. 0000082521 00000 п. 0000082635 00000 п. 0000082783 00000 п. 0000082978 00000 п. 0000083200 00000 п. 0000083345 00000 п. 0000083527 00000 н. 0000083737 00000 п. 0000083896 00000 п. 0000084003 00000 п. 0000084110 00000 п. 0000084267 00000 п. 0000084458 00000 п. 0000084665 00000 п. 0000084826 00000 н. 0000084967 00000 п. 0000085158 00000 п. 0000085319 00000 п. 0000002636 00000 н. трейлер ] >> startxref 0 %% EOF 510 0 obj> поток xb“f`g`g“maa @

\ 376 \ 377 \ 000C \ 000N \ 000L \ 000 \ 000A \ 000f \ 000h \ 000a \ 000n \ 000d \ 000l \ 000i \ 000n \ 000g \ 000 \ 000I \ 000I \ 000.\ 000p \ 000d \ 000f

% PDF-1.4 % 1 0 объект > / Метаданные 140 0 R >> эндобдж 141 0 объект / Создатель / Автор / Ключевые слова () /Предмет () >> эндобдж 2 0 obj > эндобдж 3 0 obj > эндобдж 4 0 obj > эндобдж 5 0 obj > эндобдж 6 0 obj > эндобдж 7 0 объект > эндобдж 8 0 объект > эндобдж 9 0 объект > эндобдж 10 0 obj > эндобдж 11 0 объект > эндобдж 12 0 объект > эндобдж 13 0 объект > эндобдж 14 0 объект > эндобдж 15 0 объект > эндобдж 16 0 объект > эндобдж 17 0 объект > эндобдж 18 0 объект > эндобдж 19 0 объект > эндобдж 20 0 объект > эндобдж 21 0 объект > эндобдж 22 0 объект > эндобдж 23 0 объект > эндобдж 24 0 объект > эндобдж 25 0 объект > эндобдж 26 0 объект > эндобдж 27 0 объект > эндобдж 28 0 объект > эндобдж 29 0 объект > эндобдж 30 0 объект > эндобдж 31 0 объект > эндобдж 32 0 объект > эндобдж 33 0 объект > эндобдж 34 0 объект > эндобдж 35 0 объект > эндобдж 36 0 объект > эндобдж 37 0 объект > эндобдж 38 0 объект > эндобдж 39 0 объект > эндобдж 40 0 объект > эндобдж 41 0 объект > эндобдж 42 0 объект > эндобдж 43 0 объект > эндобдж 44 0 объект > эндобдж 45 0 объект > эндобдж 46 0 объект > эндобдж 47 0 объект > эндобдж 48 0 объект > эндобдж 49 0 объект > эндобдж 50 0 объект > эндобдж 51 0 объект > эндобдж 52 0 объект > эндобдж 53 0 объект > эндобдж 54 0 объект > эндобдж 55 0 объект > эндобдж 56 0 объект > эндобдж 57 0 объект > эндобдж 58 0 объект > эндобдж 59 0 объект > эндобдж 60 0 объект > эндобдж 61 0 объект > эндобдж 62 0 объект > эндобдж 63 0 объект > эндобдж 64 0 объект > эндобдж 65 0 объект > эндобдж 66 0 объект > эндобдж 67 0 объект > эндобдж 68 0 объект > эндобдж 69 0 объект > эндобдж 70 0 объект > эндобдж 71 0 объект > эндобдж 72 0 объект > эндобдж 73 0 объект > эндобдж 74 0 объект > эндобдж 75 0 объект > эндобдж 76 0 объект > эндобдж 77 0 объект > эндобдж 78 0 объект > эндобдж 79 0 объект > эндобдж 80 0 объект > эндобдж 81 0 объект > эндобдж 82 0 объект > эндобдж 83 0 объект > эндобдж 84 0 объект > эндобдж 85 0 объект > эндобдж 86 0 объект > эндобдж 87 0 объект > эндобдж 88 0 объект > эндобдж 89 0 объект > эндобдж 90 0 объект > эндобдж 91 0 объект > эндобдж 92 0 объект > эндобдж 93 0 объект > эндобдж 94 0 объект > эндобдж 95 0 объект > эндобдж 96 0 объект > эндобдж 97 0 объект > эндобдж 98 0 объект > эндобдж 99 0 объект > эндобдж 100 0 объект > эндобдж 101 0 объект > эндобдж 102 0 объект > эндобдж 103 0 объект > эндобдж 104 0 объект > эндобдж 105 0 объект > эндобдж 106 0 объект > эндобдж 107 0 объект > эндобдж 108 0 объект > эндобдж 109 0 объект > эндобдж 110 0 объект > эндобдж 111 0 объект > эндобдж 112 0 объект > эндобдж 113 0 объект > эндобдж 114 0 объект > эндобдж 115 0 объект > эндобдж 116 0 объект > эндобдж 117 0 объект > эндобдж 118 0 объект > эндобдж 119 0 объект > эндобдж 120 0 объект > эндобдж 121 0 объект > эндобдж 122 0 объект > эндобдж 123 0 объект > эндобдж 124 0 объект > эндобдж 125 0 объект > эндобдж 126 0 объект > эндобдж 127 0 объект > эндобдж 128 0 объект > эндобдж 129 0 объект > эндобдж 130 0 объект > эндобдж 131 0 объект > эндобдж 132 0 объект > эндобдж 133 0 объект > эндобдж 134 0 объект > эндобдж 135 0 объект > эндобдж 136 0 объект > эндобдж 137 0 объект > эндобдж 138 0 объект > эндобдж 139 0 объект > эндобдж 140 0 объект > поток GPL Ghostscript 8.54 PDF Writer

  • \ 376 \ 377 \ 000C \ 000N \ 000L \ 000 \ 000A \ 000f \ 000h \ 000a \ 000n \ 000d \ 000l \ 000i \ 000n \ 000g \ 000 \ 000I \ 000I \ 000. \ 000p \ 000d \ 000f
  • \ 376 \ 377 \ 000c \ 000n \ 000l
  • конечный поток эндобдж 142 0 объект > / XObject> >> / Родитель 2 0 R / MediaBox [0 0 595 842] >> эндобдж 143 0 объект > / Содержание 289 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 144 0 объект > / Содержание 291 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 145 0 объект > / Содержание 293 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 146 0 объект > / Содержание 295 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 147 0 объект > / Содержание 297 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 148 0 объект > / Содержание 299 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 149 0 объект > / Содержание 301 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 150 0 объект > / Содержание 303 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 151 0 объект > / Содержание 305 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 152 0 объект > / Содержание 307 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 153 0 объект > / Содержание 310 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 154 0 объект > / Содержание 312 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 155 0 объект > / Содержание 314 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 156 0 объект > / Содержание 317 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 157 0 объект > / Содержание 320 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 158 0 объект > / Содержание 322 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 159 0 объект > / Содержание 325 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 160 0 объект > / Содержание 328 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 161 0 объект > / Содержание 332 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 162 0 объект > / Содержание 334 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 163 0 объект > / Содержание 336 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 164 0 объект > / Содержание 339 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 165 0 объект > / Содержание 342 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 166 0 объект > / Содержание 344 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 167 0 объект > / Содержание 349 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 168 0 объект > / Содержание 351 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 169 0 объект > / Содержание 353 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 170 0 объект > / Содержание 355 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 171 0 объект > / Содержание 357 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 172 0 объект > / Содержание 359 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 173 0 объект > / Содержание 361 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 174 0 объект > / Содержание 363 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 175 0 объект > / Содержание 365 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 176 0 объект > / Содержание 368 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 177 0 объект > / Содержание 371 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 178 0 объект > / Содержание 374 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 179 0 объект > / Содержание 378 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 180 0 объект > / Содержание 382 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 181 0 объект > / Содержание 386 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 182 0 объект > / Содержание 390 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 183 0 объект > / Содержание 392 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 184 0 объект > / Содержание 394 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 185 0 объект > / Содержание 396 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 186 0 объект > / Содержание 398 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 187 0 объект > / Содержание 401 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 188 0 объект > / Содержание 403 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 189 0 объект > / Содержание 406 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 190 0 объект > / Содержание 408 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 191 0 объект > / Содержание 410 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 192 0 объект > / Содержание 413 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 193 0 объект > / Содержание 416 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 194 0 объект > / Содержание 419 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 195 0 объект > / Содержание 422 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 196 0 объект > / Содержание 425 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 197 0 объект > / Содержание 427 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 198 0 объект > / Содержание 429 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 199 0 объект > / Содержание 431 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 200 0 объект > / Содержание 433 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 201 0 объект > / Содержание 435 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 202 0 объект > / Содержание 437 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 203 0 объект > / Содержание 439 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 204 0 объект > / Содержание 442 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 205 0 объект > / Содержание 444 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 206 0 объект > / Содержание 446 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 207 0 объект > / Содержание 448 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 208 0 объект > / Содержание 450 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 209 0 объект > / Содержание 452 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 210 0 объект > / Содержание 454 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 211 0 объект > / Содержание 456 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 212 0 объект > / Содержание 458 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 213 0 объект > / Содержание 460 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 214 0 объект > / Содержание 462 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 215 0 объект > / Содержание 464 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 216 0 объект > / Содержание 466 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 217 0 объект > / Содержание 468 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 218 0 объект > / Содержание 470 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 219 0 объект > / Содержание 472 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 220 0 объект > / Содержание 475 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 221 0 объект > / Содержание 480 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 222 0 объект > / Содержание 485 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 223 0 объект > / Содержание 488 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 224 0 объект > / Содержание 494 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 225 0 объект > / Содержание 499 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 226 0 объект > / Содержание 504 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 227 0 объект > / Содержание 507 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 228 0 объект > / Содержание 509 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 229 0 объект > / Содержание 514 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [8.99988 0 603 792] >> эндобдж 230 0 объект > / Содержание 518 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [8.99988 0 603 792] >> эндобдж 231 0 объект > / Содержание 523 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [8.99988 0 603 792] >> эндобдж 232 0 объект > / Содержание 528 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [8.99988 0 603 792] >> эндобдж 233 0 объект > / Содержание 532 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [8.99988 0 603 792] >> эндобдж 234 0 объект > / Содержание 536 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [8.99988 0 603 792] >> эндобдж 235 0 объект > / Содержание 540 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [8.99988 0 603 792] >> эндобдж 236 0 объект > / Содержание 544 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [8.99988 0 603 792] >> эндобдж 237 0 объект > / Содержание 546 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 238 0 объект > / Содержание 550 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 239 0 объект > / Содержание 553 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 240 0 объект > / Содержание 556 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 241 0 объект > / Содержание 559 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 242 0 объект > / Содержание 562 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 243 0 объект > / Содержание 565 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 244 0 объект > / Содержание 568 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 245 0 объект > / Содержание 571 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 246 0 объект > / Содержание 573 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 247 0 объект > / Содержание 576 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 248 0 объект > / Содержание 579 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 249 0 объект > / Содержание 582 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 250 0 объект > / Содержание 585 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 251 0 объект > / Содержание 588 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 252 0 объект > / Содержание 591 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 253 0 объект > / Содержание 594 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 254 0 объект > / Содержание 597 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 255 0 объект > / Содержание 600 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 256 0 объект > / Содержание 602 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 257 0 объект > / Содержание 605 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 258 0 объект > / Содержание 608 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 259 0 объект > / Содержание 611 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 260 0 объект > / Содержание 614 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 261 0 объект > / Содержание 617 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 262 0 объект > / Содержание 620 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 263 0 объект > / Содержание 622 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 264 0 объект > / Содержание 624 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 265 0 объект > / Содержание 626 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 266 0 объект > / Содержание 628 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 267 0 объект > / Содержание 631 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 268 0 объект > / Содержание 633 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 269 ​​0 объект > / Содержание 635 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 270 0 объект > / Содержание 637 0 руб. / TrimBox [0 0 612 792] / BleedBox [0 0 612 792] / ArtBox [0 0 612 792] >> эндобдж 271 0 объект > / Содержание 640 0 руб. / TrimBox [8.999

    0 603,000122 792] / BleedBox [8.999

    0 603.000122 792] / ArtBox [8.99991 0 603 792] >> эндобдж 272 0 объект > / Содержание 643 0 руб. / TrimBox [8.999

    0 603.000122 792] / BleedBox [8.999

    0 603.000122 792] / ArtBox [8.99991 0 603 792] >> эндобдж 273 0 объект > / Содержание 645 0 руб. / TrimBox [8.999

    0 603.000122 792] / BleedBox [8.999

    0 603.000122 792] / ArtBox [8.99991 0 603 792] >> эндобдж 274 0 объект > / Содержание 648 0 руб. / TrimBox [8.999

    0 603.000122 792] / BleedBox [8.999

    0 603,000122 792] / ArtBox [8.99991 0 603 792] >> эндобдж 275 0 объект > / Содержание 651 0 руб. / TrimBox [8.999

    0 603.000122 792] / BleedBox [8.999

    0 603.000122 792] / ArtBox [8.99991 0 603 792] >> эндобдж 276 0 объект > / Содержание 654 0 руб. / TrimBox [8.999

    0 603.000122 792] / BleedBox [8.999

    0 603.000122 792] / ArtBox [8.99991 0 603 792] >> эндобдж 277 0 объект > / Содержание 658 0 руб. / TrimBox [8.999

    0 603.000122 792] / BleedBox [8.999

    0 603.000122 792] / ArtBox [8.99991 0 603 792] >> эндобдж 278 0 объект > / Содержание 660 0 руб. / TrimBox [8.999

    0 603.000122 792] / BleedBox [8.999

    0 603.000122 792] / ArtBox [8.99991 0 603 792] >> эндобдж 279 0 объект > / Содержание 662 0 руб. / TrimBox [8.999

    0 603.000122 792] / BleedBox [8.999

    0 603.000122 792] / ArtBox [8.99991 0 603 792] >> эндобдж 280 0 объект > поток xAO0T; VB + T8MKb, ~) PXEF7oflAA7Ǐ9J.e’wU ‘% ~] Q3F1: 8 & HEptXġr (] 0) R% E *! TLZ3I ~ ku

    Иконки настольных компьютеров Electrolux.Modos de lavado en la lavadora electrolux.

    Las Calderas domésticas a menudo se instalan en casas privadas y casas de campo para calefacción. El dispositivo de la producción rusa KCHM-5 trabaja en ignustible duro. Esta unidad universal con un disño inusual se producti en la fábrica Kirovsky. Основной материал utilizado en su fabricación es de hierro fundido muy duradero y confiable. Технические характеристики KCHM-5 diffieren de los otros agregados.

    Caldera duradera y confiable, ya que está hecha de hierro fundido duradero.

    Принципиальные характеристики

    Основные характеристики радиальной кальдеры ан эль-эхо-де-ку эль-интеркамбиадор де калор, состоящий из отдельных разделов, миентрас ке лос отрос диспозитивы сына солидос. Cuantas más secciones, мэр será el poder de la unidad. Подробные сведения о технических характеристиках кальдеры KCHM-5 – Versatilidad. El dispositivo funciona en combustible duro. Pero si es necesario, se puede volver a equipar la calefacción de gas, el aceite de combustible, el aceite gastado o el дизельное топливо.

    Con la ayuda de un quemador de pellets y un búnker con un tornillo, puede crear un agregado automático de pellets de ardiente larga. Puede instalar fácilmente una caldera de este tipo en la sala donde no se ha realizado el gas major. Antes de esto, el dispositivo funcionará en otros tipos de combustible.

    En este video, aprenderá más de la caldera KCHM-5:

    El dispositivo consta de secciones, a la parte inferior de las cuales conecta la boquilla para la línea inversa del sistema de calefacción superior, y una parte para conectar una línea recta.En la pared frontal hay una puerta de arranque, confusión y aerotransportada. En la primera haycesses para el flujo secundario de flujo de aire. Усандо-ла-Пуэрта-де-Кельник, бассейн с интенсивным движением ламы. Esto se hace manualmente con un controlador de empuje o tornillo especial.

    La boquilla para la chimenea está unida a la parte posterior, la solapa está unida a ella. Controla los productos de rendimiento y combustión. Каркас кальдеры CFM-5K является кубиерта с особенным материалом, который помогает снизить калорийность.Además, la unidad se complementa con un termómetro necesario para evitar la ebullición líquida. Технические характеристики кальдеры KHM:

    • потенциалов – от 21 до 80 кВт;
    • el área que es capaz de calentar el dispositivo es de 210-800 metros cuadrados;
    • la eficiencia supera el 78%;
    • Расход горючего: от 3,3 до 12 кг / час.

    Todos los indicadores dependen de la cantidad de secciones, pueden ser de tres a nueve.

    Ventajas y desventajas

    Antes de comprar un agregado, debe aprender sobre sus méritos y desventajas. Además del hecho de que la caldera tiene un pequeño costo, tiene una serie de ventajas. Entre ellos se excluen:

    • duración de la vida útil – 25 năm;
    • Equipo adicional le permite reconstruir rápidamente la caldera con un горючие материалы;
    • debido al Disño simple, la unidad es fácil de limpiar, reparar y cambiar las partes dañadas;
    • el intercambiador de calor seccional hace posible create una gran cantidad de instalaciones;
    • las características del dispositivo y el aislamiento térmico aumentan la eficiencia del equipo, incluso cuando se usa madera húmeda (la humedad no debe exceder el 20%).

    Горючий óptimo para el dispositivo es el carbón antracita, el diámetro de los cuales флуктуа en el rango де 4-6 см. La eficiencia del trabajo se уменьшает использование горючих материалов húmedos.

    La desventaja es que el consumo de gas y el carbón de KFM-5 es знаменательно, mientras que una carga de горючая пермита que la caldera funcione mucho. Si compares este modelo y dispositivos de pirólisis, el segundo tiene una serie de ventajas. La eficacia insuficiente atrae la necesidad de limpiar periódicamente la superficie interna del dispositivo.. También necesita организовать adecuadamente la chimenea, de lo contrario, los productos de combustión caerán en la Habitación.

    Condiciones de conexión

    Se ponen ciertos Requisitos para instalar y conectar la caldera. Su cumplimiento allowirá extender su vida útil, realizará una operación cómoda y segura. Es necesario tener una unidad de Ensamblaje en la Habitación para que la distancia desde su espalda hasta la pared alcance 25 см, desde las paredes laterales, 10 сантиметров.Periódicamente, durante la reparación, será necesario coser hasta la superficie trasera, de modo que 400 мм, se deje entre un lado y la pared. Antes de la Caldera, Debes dejar un espacio de 1 м², lo que fastenará nuevos marcadores de combustible и limpiará el Ashtel.

    Горючие газы, содержащиеся в воде, KCHM-5 “Combi”, , горючие газы, жидкости и жидкости. Caldera KCHM-5 “Combi” tiene permiso del Servicio Federal para Supervisión Ambiental, Tecnológica y Nuclear.Calderas de cobre Tipo de agua KCHM-5 tiene una serie de ventajas. En primer lugar, diffieren en una vida útil más larga del intercambiador de calor de hierro fundido. Дизайн-де-ла-Каса-де-Кампо KCHM-5 “Combi” se verifica durante anños, el control estricto está en marcha para cada etapa de producción de components de la caldera. Las Calderas de esta serie son pretensiones para combinar y coldrantes, y también son bastante simples en servicio. Кальдеры KCHM-5 “Combi” необходимы для работы с людьми.Si hay una necesidad de moverse de un tipo de горючие материалы и др., La caldera se construye fácilmente. Tiene una Mayor Presión de Trabajo en Comparación con Modelos similares de calderas de otras marcas.

    Кальдера-де-hierro fundido de calefacción KCHM-5 “combi” se recoge de las secciones delanteras, traseras y medias. Эль-подер-де-ла-кальдера-де-ла-Кантидад-де-Сексьонес медианас. Лас-пуэртас-де-супервивенсия, Ашоник-и-Каргандо, расположенный в непосредственной близости от воды, а-ля тапа-де-лампьеза-де-лас-конвективные-де-ла-химены и фронтальный участок кальдеры KCHM-5 “Combi”.Para convertir la caldera para otro горючие материалы, debe usar el kit de equipos del mismo fabricante. Las Bridas con las que la caldera se conecta al sistema de calefacción, así como la boquilla de chimenea se encuentra en la sección trasera.

    Ventajas de calderas de hierro fundido KCHM-5

    • Gran vida útil del intercambiador de calor del hierro fundido.
    • Diseño aún comprobado y desarrollado tecnología de producción en líneas de moldeo con control constante de calidad en el processso de producción.
    • Servicio fácil, sin pretensión de combustible y portador de calor.
    • Requisitos de humo bajos
    • Caldera KCHM-5 Fácil de volver a equipar a trabajar en diferentes tipos de горючие
    • Mayor Presión de Trabajo del Refrigerante en Comparación con Calderas similares de otras marcas

    Технические характеристики оружия КЧМ-5 “Комби”.

    Nombre de los parámetros Число номеров
    número de secciones, PC 3 4 5 6 7 8 9
    PRLICACIN AÉREA NOMINAL, KW 21 30 40 50 60 70 80
    Высота, мм. 1 150
    Анчо, мм. 500
    продольное l, мм 715 835 955 1075 1195 1315 1435
    Диаметр бокса химены, D, мм. 153 203
    hornos de obstenidos. Л. 35 55 75 95 115 135 155
    Tamaño de la caja de fuego, мм
    Ancho / largo
    320/210 320/330 320/450 320/570 320/690 320/810 320/930
    Кавидад-де-Агуа-де-ла-Кальдера, л. 35 47 59 71 83 95 107
    Нето, кг, мас. 235 295 355 416 478 540 600
    Бруто. Кг, мас 254 316 377 440 504 567 628
    Chimenea * (Parámetros recomendados):
    Площадь, см2 184 324
    Алтура, М. 5 6 7 8 10 12 12
    fontanero para la caldera. Пенсильвания de 15. de 25.
    Refrigerante (agua, líquido sin congelación)
    Conectando el Refrigerante al sistema, pulgadas. 2
    presión, MPA, NO MÁS 0,4
    температура, C, нет 95
    resistencia hidráulica en? Т = 20 с, па 61 99 141 183 230 275 320
    Nivel de Potencia de Sonido de la Caldera de Trabajo, DBA, no más 80

    Los signos en el panel de control de tipo electrolux no están Claros.En un modelo, hay un nombre de cada programa, en otras solo imágenes simbólicas.

    ¿Qué sucede si necesita elegir una función específica para un tipo específico de ropa? Puedes mirar en la Instrucción. Pero si se pierde o ha comprado una máquina usada usada, se puede encontrar el valor de cada modo de lavado. El electrolux se puede encontrar en nuestro artículo.

    Таблица программ для Electrolux: описание и описание

    Нет рекомендаций elegir un cierto modo al azar.Главное знакомство с inmediato con la descripción de las designaciones y luego comienza exponencialmente. En la tabla a continación encontrará los nombres y decodificación de los modos Principalales y adicionales para la lavadora del electrolux. Todos los símbolos en differentes modelos de electrolux están decodificados por igual.

    ПРИНЦИПЫ MODOS

    Designacion Номер Descodificación El tiempo aproximado *
    Modo de pre-lavado El carácter también se aplica a la bandeja del dispensador para De Degentes Para que el usuario no confunda los comparetimientos de polvo.El modo le permite pre-lavar la cosa, adecuado para lino de alto grado. Aumenta el tiempo de lavado en alrededor del 20%.
    Лавадо принципал Modo estandar. Depende de la temperatura y el tipo de tejido.
    Enjuague Se puede usar un enjuague adicional si no está seguro de que la ropa se enjuaga bien antes. хаста 20 минут.
    Пуэрто La Capacidad de apretar adicionalmente la ropa interior y ajustar la velocidad de las revoluciones. unos 5 минут.
    Retardo de lavado Le permite cargar ropa interior en el tanque y ajustar la hora (después de 3, 6, 9 horas) cuando se inicia la máquina. Максимо – 24 часа (зависит от модели).
    Deja de enjuagar Algunos usuarios pueden confundirlo con el enjuague ordinario. Sin embargo, en la pelvis normal con ondas, y la parada se muestra con un pélvico con agua incluso.
    Сируэла La pelvis con señalar la flecha means un desagüe que se puede encender si la arandela no fusionó el agua después de que se complete el programa.
    Ciclos de finalización La flecha apuntando a la derecha le dirá que el programa se complete.

    * Datos en esta y las siguientes tablas aproximadas; Mira las Instrucciones para su modelo.

    También en el panel de lavadoras electrolux hay indicadores. Con él, es удобный детерминар ла хора финал дель ciclo (en la pantalla) или el funcionamiento de una de las funciones (luces indicadoras) El pitido advierte que el lavado se termina y la ropa interior se puede tomar desde el tanque.

    Programas adicionales

    Además, en este caso, includes esos modos que le permissionen cuidar los tipos Individualuales de lino.

    Designacion Номер Descodificación El tiempo aproximado
    Альгодон Instale el modo de producto de algodón.La temperatura del agua es de 90 градусов. 145 минут.
    Экологический альгодон Para las cosas blancas, así la ropa de color, que no se esconde a una temperatura de 40 на 60 градусов (puede ajustarlo). 136 минут.
    Sintéticos de lavado Устранение конвенционных загрязняющих веществ в смеси и синтепонах. Puede ajustar la temperatura de frío на 60 градусов. 90 минут.
    Telas finas El programa le permite borrar tejidos delicados (acrílico, viscosa) lo más cuidado posible. La temperatura es de 40 градусов. 60 минут.
    Lana o lavado a mano La máquina le permite cuidar productos de lana que solo sean lavado manual, una temperatura de 40 градусов. 55-56 минут.
    Seda Пропорциональная программа в стиле лавада на 30 градусов по сравнению с предыдущим месяцем, как смешанная синтетика. 40 минут.
    Мантас El modo más cómodamente borra cualquier manta para que su “relleno” no se moleste en una forma. Температура от 30 до 60 градусов. 100 минут.
    Vaqueros Elegir este programa, puede llorar ropa de punto, así como de mezclilla y productos oscuros. La temperatura es ajustable de bajo 60 градусов. часов 100 минут.
    Кортинас En CM Electrolux, обработайте все кортины и кортины с температурой 40 градусов.Antes de que se realice la pre-lavadero Principal, durante la cual no se Recomienda usar polvo. часов 100 минут.
    Депорте Adecuado para lavarse ropa sintética, zapatos deportivos. Puedes usar para actualizar cosas nuevas. 30 минут.
    5 майок Модель с пермитом для создания 5-6 рубашек с температурой 30 градусов. 30 минут.

    Funciones útiles

    En la lavadora, Electrolux находится в хорошем состоянии и имеет эффективные функции.

    Номер Descodificación
    Система паров Технология обработки парома útil, que permite refrescar la ropa interior sin arrugado, manteniendo la forma.
    Панель из блоков También sirve como protección contra los niños. Al elegir la opción, bloquea todos los botones de presión randomalmente.
    Распылитель. La función evita la frotación, rociando con agua con agua.
    Контроль де Агуас El sistema del sensor protege los lavados de fugas.
    Gerente de tiempo. El programa le permite instalar independientemente los parámetros de lavado.

    Cómo elegir un modo de lavado en el electrolyc.

    La selección del programa depende del tipo de tela, así como el tipo de lino. Для сабли, которую можно настроить и настроить режим, только в мире панели управления.

    Установите переключатель для установки программы Tipo de tejido. Temperatura, giro, enjuague adicional se selecciona presionando las teclas. En los indicadores de luz muestran la velocidad de giro. Эль-Тиемпо-де-Лавадо иждивенец-дель-модо-селекционадо.

    Красный центр обслуживания рембитов, реализующий ремонтные работы на станциях электролюкса EWT 9120 на открытом воздухе. Nuestras brigadas de maestros se distribuyen en todas las partes de Moscú y algunas ciudades. Incluso viviendo en el área, no tiene que esperar a un especialista y sobrepasar el kilómetro de la carretera de circunvalación de Moscú.Эль маэстро “rembyttech” vendrá a usted durante un día después de su apelación y reparará una lavadora defectuosa con una garantía hasta 2 años, зависит от типа де ротура.

    Тасас

    ¿Cuáles son los costos de reparar su lavadora, dependen del tipo y la complejidad del desglose? Es imposible predcir con Precisión por adelantado. Solo después de realizar los diagnósticos, el maestro podrá Responder con Precisión esta pregunta. Mientras tanto, puede knownizarse con las tarifas Estimadas para nuestros servicios para esta marca de lavadoras.

    Signos de mal funcionamiento

    Ремонтные работы

    Стоимость **

    Salida de Wizard + Диагностика поломки * 5–10 минут 0 РУБ. * *
    Нет сена ciruela от 20 минут от 1000 руб.
    No calienta el agua 30-60 минут Партия 1800 руб.
    Blink Botones от 20 минут Партия 1300 руб.
    Нет функции от 20 минут от 1400 рублей
    Нет gira el tambor Desde 40 минут от 1100 руб.
    Нет лена От 30 минут от 1200 рублей
    Máquina Sumit Desde 40 минут От 1500 руб.
    Вибрация и сальто Desde 40 минут Партия 1600 руб.
    Golpea los atascos de tráfico al lavar o la inclusión 30-60 минут Партия 1800 руб.
    De debajo de la máquina fluye agua От 30 минут от 1200 руб.
    La máquina no presiona ropa интерьер Desde 40 минут от 1100 руб.
    La máquina no se abre. От 30 минут Партия 1700 руб.
    Люк нет сьерра От 30 минут Партия 1700 руб.
    No enjuague ropa интерьер От 30 минут Партия 1900 рублей.

    Nombre de las obras

    Ремонтные работы

    Стоимость **

    Masters de salida y Diagnósticos * 5–10 минут 0 РУБ.* *
    Reemplazo del botón 30–50 минут De 1400 руб.
    Manejar Lucas – Sustitución / Reparación 30–50 минут Партия 1600 руб.
    Reemplazo del sensor de Presión de Agua 30–60 минут Партия 1700 руб.
    Reparación del sensor de Presión de Agua 15–40 минут от 1100 руб.
    30–50 минут Партия 1600 руб.
    15–40 минут от 1100 руб.
    30–50 минут De 1400 руб.
    40–70 минут Партия 1900 рублей.
    30–60 минут Партия 1800 руб.
    Eliminación de un objeto extraño del tanque. 30–80 минут От 1500 руб.
    30–60 минут Партия 1700 руб.
    30–80 минут De 1400 руб.
    40–80 минут Партия 1900 рублей.
    60–180 минут Де 3000 руб.
    30–70 минут De 2200 руб.
    40–80 минут от 2300 руб.
    Reemplazo del motor eléctrico 40–80 минут De 2300 руб.
    40–80 минут Партия 1600 руб.
    Reemplazo del tambor 60–180 минут De 3700 руб.
    Датчик температуры 30–60 минут от 1200 руб.

    * En caso de negativa a reparar, debe pagar 400 rublos. Para la salida maestra y Diagnóstico.

    ** Цена включает в себя соло trabajo en la reparación o reemplazo de piezas, las piezas se pagan por separado

    Cómo llamar a un especialista

    Para llamar a un especialista, llame al taller “rembytte” por teléfono:

    7 (495) 215 – 14 – 41

    7 (903) 722-17-03

    o enviar desde el sitio.Al contactar, особый:

    • Marca y modelo de la lavadora.
    • Desglose del personaje. Por ejemplo, la lavadora elimina la máquina, las fugas o después de lavarla permanece agua.
    • Tiempo удобнее для гор де ллегада дель маэстро.
    • Nombre, dirección, teléfono.

    En el día de reparación designado, el maestro se pondrá en contacto con usted para volver a aclarar la hora de llegada.

    Si la lavadora electrolux EWT 9120 falló, ¡no disminuya la velocidad con su reparación! No es necesario esperar hasta que el desglose no esté sujeto a reparación.Mejor llame inmediatamente “RembyTte”! Nuestro maestro llegará a usted durante todo el día después de la llamada y reparará la lavadora con una garantía de hasta 2 nos.

    Водни котли. Врста, спецификация воды котле

    16789 O Uniji sovitološkega začasnega glavnega glave, ki je diagnirana iz Avta. Certict781789 / 29 деклариран 05.7.19 Кл. 13 A, 19.1 PCS G 226UDK 621.18 (088.8 RioritTottated 05, Zagon za občudovanje CSS, 1965, Bilten3 TA javnost o opisu 13.17.965 na sivi NI TRAINT BL BH 1 Lomakina Vrsta Tg mačk tical cevi; počaevék zavi; počáték zavi; počáték za. ki prihaja iz zgornjega rezervoarja leve polovice ogrevalnih površin v spodnji kolektor desne polovice konvektivnih površin.Zgornji kolektor desne polovice konvektivnega dela je priključen na spodnji zbiralnik ne-segreta Izolirana cev 8, do kolektivnih števcev, pritrditev renija kotla. Nočni podzemni zaslon 9 in zgornji stropni zaslon 10 je sestavljen iz ravnih cevi. Horizontalne cevi so pritrjene na navpični sprednji kolektorji, navpične površine peči in vrtljivo komoro so pritrjeni, in zaščito spodnjega dela peči do višine ločilne stene med pečjo in komoraja vomiza.К ИПК, в преглаве врха пеци в ротационном коморо изделио чеви 12, ки покривайо обсег пеци в вртливи комори (обод целотнега котла). Konvektivne grelne površine so sestavljene iz cevnih nosilcev 13, pritrjenih na konvektivni del stojala. DPIS HOMPPA L% dodatka je aplikacija, znani kotli, ki se prenašajo ogrevanje vode z zasloni iz cevi, vključno s peči, rotacijsko komoro in konvektivnim delom, kot tudimer taljenje, nave la naarejenje ; омет, притрен на котловник паданья М.И.Namen izuma je zmanjšati težo zbirateljev in s tem zmanjšati posbno porabo 10 kovin. Dosežemo se z dejstvom, da se в предложения cevi cevi, zasloni nahajajo vodoravno v višini: na dnu kotla, do vrtljive komore okoli oboda peči, in nad – vzdolž oboda celotnega kotla. Да би заготовили потребно хитрост гибанья, этот котел нарежен з глобино спременливега пререза. Risba prikazuje kotla, vzdolžni rez. 20НГ-на основи збиральников 1 котел, медсебойно повезан, со подпорны оквир, спредни навпични збиральцы 2 заслони в двигале 3 конвективнега дела котла со стороны приключений на сподні коллекторіззнізіззні яквиры.Zgornji kolektorji iz 5 konvektivnih površin so priključeni na konvektivne delci del, zadnji zbiralnik stropnega zaslona je pritrjen na vozovnico, ločena z notranjimi na solkojami na posameznih kainjoest, je trdni prostorski sistem in je zasnovan tako, da nosi tovor iz zaslonov, konvektivnih površin in namakanja. При использовании из односторонних продуктов изгоревания, да би повечали эффективный преноса топлоте в конвективном деле котла.Napolnjena je z razširjenim spredaj. HubMock 14, котел, составлен из фугтерного пластика, на грунтовку из топлоте, одпорен азбестни цемент, топлотно изоляционный пласт, на грунтовку из жлиндра в эластиченеге омета на омрежу. Tako, da se ikona ne zruši iz pretresa med prevozom, jo ​​zategnejo po povojih, pritrjenih na spodnji okvir kotla. За разделитев приватности силы под своей доставкой, ки хкрати поправйо пласти топлотноизоляционных материалов в джиме препречуйо седиментацио, следение в изгубо топлотне изоляцийске ластности.V rezanju kotla je ogled Windows 15 za Spremljanje processa zgorevanja in odstranljivih izoliranih plošč 1 B, odstranjevanje, ki lahko pregledujete konvekcijske površine ogrevanja. За предварительным просмотром заслона с зауставитвий котел в куриную продукцию скози Амбрусурас за горильнике. Эксплозивни вентиляции 17 так намечают в згорньем делу котла. Tekoča poraba kovine in maso kotla sta najmanjša v primerjavi z other znanimi kotli enake zmogljivosti. Zaradi dovolj visokih hitrosti in pomanjkanja znižanja vode v površinah površin, kot tudi dobro mešanje ogrevane vode v zbiralci, vrele vode v nekaterih odsekih kotla in tem povezij односторонние движения.Направе за одноразовое обращение зрака из котла так намечается на згорных коллекционных стропнега заслона в згорных збиральцев конвективного дела. Cirkulacijsko vezje v kotlu, če je povrebno, se lahko spremeni, režijo hladno vodo iz povratno avtoceste sistema za oskrbo toplote ali najprej na zaslone, nato pa v convektivne povrnošine ali obratnošine ali obratnošine ali obratno. Можно включить конвективные дель в мед заслони. Изградня котел вам омогоча, да настройте превлеко время али прегрета вода, ки вози водо, ки производящая время али прегрето водо от 1 до 15 гкл (уро, такие котли се лахко упорабляйо в котловскребске.Котли так слышат продукты. Repove 3 gcal (уро се лахко используется туди кот мобильный телефон. В целоти я популярна изсущена в найболь примерна за женске в пол-одпрте направе. priklopnik, 25 bo izums1. Vrsta vodne kotla Tg Tg zasloni iz cevi, vključno s peči, vrtljivo komoro in konvektiviranje, kot tudi ustrahovanje, narelotjeno, na primer, izdivi ka na kotel povoji, označen s tem, da se zmanjša Uteži zbirateljev in zmanjšajo posbno porabo kovine, cevi zaslonov kotla se nahajajo vodoravno skozi vas, na dnu – do vrtljive komoregáždolžo.2. Котел по захтевку 1, означен с тем, да е, да се устава потребна хитрост хазова, е нар жена с переменливко в глобин пречнега пререза. 367890). Испанатор В.Г., Царквовова уредник Е.Н., Шибаева Техред Т.П. КУРИЛКО КОРРЕКТОР В.П., ФОМИ НАРОЧИЛО 677/6 ОБРЕДБО 475 Формат БУМ, 60 (901 /, Звезек 0,24 Ред. Л. Сена 5 коп. Центр, ПР, Серова, д, 4ипография, пр. Сапунова, 2

    Прошня

    Тисти КАЯ, В.В. Ломакин

    Мпк / теги.

    Повезавана кода

    Огревальный превоз котла Вода Ломакин Тг Тг

    Povezane Patente

    8, впенямо печ скупай з ротационный коморо околи обода в водоравни проекции котла. Da bi plin iz peči padel v konvektivni rudnik, brez pranja zgornjih delov konvektivnih površin, jadnja kurilka sloikovana S cevi, zaščito stene spodnjega dela peči, vi. Nameščen z plinsko tesno. Cevi 9 so pritrjene na vrh horizontalnega zbiralnika 4, zaščito stropa peči in vrtljivo komoro s svojimi horizontalnimi odseki, in konci, ki so pritrjeni na zadnji križ zbiralnik podpornega kvirktiva del, -V kotli izgorevanja goriva je težko odstraniti lepljive usedline dobave konvektivnih površin, strop nad konvektivno …

    Koloidski alkalni del odpadne vode pri 4 nevtralizaciji vetra celotnega prostornina do nevtralne reakcije. Подпора сэ изваяй на наследный начин. Prostor, ki je nastal med čiščenjem livarskih površin kovin, je ločen z dvema tokoma ki se vbrizga z žveplovo kislino do pH ne več kot 3,5 mešanje, po katerem se mešajo z other tokom sija pH 9,5, 6,5 – 7,0.Вода брани в Лочском Оборино. Опомба вода з руско. Trdna faza trdne faze SM G / L, katerih pH je 9,5, je razdeljen na two toka, od katerih je eden od 0,5 – 0,7 od skupnega zneska, v določenem tvorbi se uvede določena količina žveplove kisline, \\ t Potem je pomešan s tokom, pH, ki je 9,5 do pH mešanice 6,5 – 7,0. По тем, вода …

    Rezi niz vzporednih slotov v 5 les iz nerjavečega jekla s poznejšo kapuco. Ta list za transformacijo teh slotov v majhne, ​​prevsem kvadratne luknje, 20 naprava deluje z naslednjimi slikami, boben 1 se spusti v tekočino, onesnažen z oljem 14.Z vrtenjem barabharan 1 zajame površine površine V odprtju olja, volumen 13 olja 14 kovinske mreže in površina vode delno zategnite v aksialno montažno komoro 3, po katerem se premika vsmeri napravełajs narandNemble the токов, ки со уставы при премиканю …

    1. Водни котли
    1.1. Котли за водой
    1.1.1. Еклена вода Огревание котлов автоматизирани типа Урал
    1.1.2. Еклена врста вода тип типа “НИИСУ-5”
    1.1.3. Еклени котли Тип воднега типа “ВК-3”
    1.1.4. Jekleni kotli za ogrevanje vode TUBE-cevne vrste EUVK
    1.1.5. Типи огревальных чеви котлов
    1.1.6. Jekleni kotli za ogrevanje vode TUBE-cevni tip
    1.1.7. Еклени котли Тип воды “Бежница”
    1.1.8. Jekleni kotli Voda-Tip KVA-EE
    1.1.9. Огревальные котлы Jeklena ogrevanje vode Автоматизация врсте КСВА в КСВАУ
    1.1.10. Водни огревальни котли Врста “Братск-М” з механско печи
    1.1.11. Еклени котли Тип воднега типа “десна”
    1.1.12. Jeklena voda Ogrevalni čolni Sarzem (Industrijski) \\ t
    1.1.13. Водные котлы за сегментом горы
    1.1.14. Водные котлы за sežiganje tekočih в plinastih goriv
    1.1.15. Еклени котли Вода-типа КВ-Г (СВ-ГМ, КВ-Г)
    1.1.16. Jeklena kotla Voda Наконечник КСВМ-1,16К «ВК-6»
    1.1.17. Jeklena vodna toplotni kotli Автоматизирани наконечников “ВК-21”, “ВК-22”, “ВК-34”, “ВК-31”
    1.1.18. Еклени котли Тип воднега типа «Смоленск», «Днепр», «Дордобуж» в КВ-Р
    1.1.19. Jekleni kotli Vrste vodnih vrst energije
    1.1.20. Jeklena kotla Vrsta vode TG-3-95 Ing. Ломакина
    1.2. Котли за водо железо
    1.2.1. Огревание котла за кухонным столом с ручным покрытием KVC-0,43K
    1.2.2. Cartoon Kotli Ogrevanje vode Več kot 100 кВт
    2. Парни котли
    2.1. Парни котли за sežiganje tekočega in plinastih goriv
    2.2. Парни котли за згореванье на трдо горы
    2.3. Parni kotli za sežiganje netradicionalnih goriv (Luzga, lesni odpadki, rezkalni šota)
    2.4. Парни котли (рисбе)
    2.5. Огревальни котли соклене парне врсте КПА
    2.6. Pare kotle
    2.7. Pare kotle
    2.8. Плесни парни котли
    2.9. КОПЕРЫ Vrste cevnih cevi KPJ
    2.10. COTECT VRSTE APB-3
    3. Gospodinjski kotli
    3.1. Kotli gospodinjski litega železa
    3.1.1. Котли Универсальная огревальная вода Огровенное железо секционного врста КЧМ-5-К “Комби”
    3.1.2. Огревальные котлы за плинским огреванием Вода Огревание из литега железных секционных ворот КЧМ-7 “Гном”
    3.1.3. Котлы за огреванием кабельных железов Врста вода КЧМ-2М “ЖАРКА”
    3.1.4. Kotli Sekcijska litega železa
    3.1.5. Повар-елезо Котел автоматизирани насадки КЧВА-0,25 «Универсал-5М»
    3.2. Gospodinjski jekleni kotli
    3.2.1. Огревальные котлы за огневые воды КС-ТГ в КС-ТГВ
    3.2.2. Огревальни котли Огревальне врсте воды “ХОПЕР”
    3.2.3. Огревальни котли
    3.2.4. Огревальные котлы за господинске врсте БЭМ
    3.2.5. Огревальные котлы за огневые воды Врста господства “Мастер”
    3.2.6. Jeklena vodotosni kotli Sarzem (господинство)
    3.2.7. Огревальные котлы за государственным потреблением
    3.2.8. Огревание бакрених жидких вод, огревано господство TIPA COVE-SG-43
    3.2.9. Огревальное направление Vrste gospodinjstev COGV, AKGV
    3.2.10. Огревальные котлы за огневые воды КС-5
    3.2.11. Jekleni ogrevalni kotli Наконечник “HEPEST”
    4. Vozila, ki se prenašajo
    4.1. Prevozna vodna voda Vrsta kotla
    4.2. Преносний блок воды котла Наконечник TBTVK-KSV, TBG (G)
    4.3. Установка Потования Преносна автоматизирана врста “ДЕСНАХАНКА”
    4.4. Instalacije Potovanja Prevozite avtomatizirane vrste UKTA “Cascade”
    4.5. Котельский блок Преносни автоматизиран наконечник “HOPER”
    4.6. Ogrevanje vode Automatizirana transportna kotla Vrsta mačka
    4.7. Цена огревания воды Автоматизация транспорта, котловна машина
    4.8. Котельске собе автоматизиране транспорта на плинских в текочих горивских врстах мачке в курильне хише Механизирана преносна на трднем горивнем типу КМТ
    4.9. Instalacije Mobilni mobilni tipi “UKP”
    4.10. Танк за огневой водой Танк / на основы котлов “ДОРОГОБУЖ”, “Днепр”, Смоленск в КВ-Р /
    4.11. Мобильный котел на трдо горы (КТМ)
    4.12. Огневые воды Блочно-модульные в преносных котловых установках MKU-V
    4.13. Модули в преносных котелах инсталлируют Tip MKU-P
    4.14. Блок котла ТКМ
    4.15. Блок-модульный котла БМК
    4.16. Блок-модульный котловник 3-одсек
    4.17. Блоковна модульная котла “Поворот”
    4.18. Правильное направление для общего пользования TPGU tip
    4.19. Mobilne kotla (v sili)
    5. Наслови в Telefonske številke Proizvajalci

    Naročite na postavitev

    Конечная предлагитве апликаций

    09.12.2015 

    Upoštevanje in vrednotenje ponudb

    10.12.2015  Вечер подробностей

    171163, Регия Т.В., Вышний Волочек, ул. Осташковская, 10/6.

    Dodatne informacije

    Oblika aplikacije navajanja

    Quotary aplikacija Po študiju obvestilo o zahtevi za narekovajih __________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________ 2Lokacija (za pravne osebe) 3. priimek, ime, rodbinsko, gostilna, kraj bivanja (za fizične osebe) 4. Podatki o banki za umestitev naročila 5. Ime, Značilnosti in števila te добаве блага, край изведбе, край оправданя сторитев 7. Погожи добаве блага, изваянье дела, заготавливать сторитев 8. Цена блага, дела, сторитев, з наведбо информации о строгих, ки со включени али нисо включени в ньюй, в включно з издатки за превоз, заварованье, плачило карин, давков, пристойбин инн.Pogoji za plačilo dobave blaga, izvajanje dela, opravljanje storitev v primeru priznavanja našega ponudbe Zmagovalec zahteve za ponudbe pred pripravo in izvedbo uradnega protoprozuma bo ponudgo ponudbera. Potrjujemo, da niso vključeni v register brezvestnih dobaviteljev. __________________ _____________________ _____________________ ______________________ (Положай) (Подпись) (Полно ime) МП Контакт Податки: Телефон: Факс: Электронная почта: Контактная информация:

    Документы

    Nudenje dokumentacije

    04.12.2015 09.12.2015

    На 171163, ТВЕРЬ, Вышний Волочек, ул. Осташковская, 10/6, али [Электронная почта, защита]

    Постопек за одобрением

    Наведено вло- го предложения услуг при умереню нарочила в писни облики али в области электроники. Kotacijska vloga, ki jo je udeleženec predložila v pisni Obliki v pisni Obliki, mora podpisati vodja Organizacije in je Certificiran s pečatom udeleženca pri namestitvi naročila. В пример подписания понудбе понудбе друге пооблащене осебе – приложите пообластило, правильно окрашено в прича, да има осеба, ки е подписала влого, пообластило, да подпишете понудгое название зaзaкaзaлa в.Влога в области электронного документа морально все электронные цифровые подписи пооблащен осебе, ки дела в имену принадлежащего нарочила, ки йо е сертификационные электронные электронные документы подписи сертификатов центра событий 2011 года. 63-ФЗ “На электронскем подпись”. На Захтево Понудбе Морате Приложения: Оглете си Обвестило в Облики Вордовского

    2006-09-28

    Trenutno je tehnologija domače kotlovske stavbe zmogljivostjo do 20 MW na večini podjetij Rusije še vedno trpi zaradi arhaizma, ki jo je e ostala enaka stavba.Stopnja za proizvodnjo vodo-cevnih kotlov se ni upravičila. Z produkcijo so bile odstranjene vse vrste zimskih cevnih kotlov. Зато это тренутно велико застарелых котлов ТГ-3/95, ХП-18, ЗИО-60, Е-1 / 9Г. Тода не все долго назай, од тега, кар со заврнили, е било слабо. Opozoriti je treba, in v starih časih so bili izkušeni mojstri. Котли локомотив так популярны израблиени час пораблене зело занесливе опреме. Poganjali so jih vode brez predelave, kotli pa so bili mlajši od 40 let. V obdobju stagnacije so zahodne države daleč.Развили так моделирует герметичных котлов из врхов, ки се движаджо. To so dva in tristranska kotla s hermetično pečjo. Sodobni gorilniki so bili razviti, na katerih je del gorilnika v kombinaciji s pihanjem ventatorja, obstajjo средств за pekoč nadzor в защищено котла из средних размеров. Na kotli se zmanjša količina škodljivih emisij v atmosfero dušikovega oksida в ogljikovega oksida.

    Концепция котлов с автоматизираними вентиляторными горильниками и лужайкой на Заходу. Ни потребе по наместитви дима в регулировании изпуст в курильнику котла.Zahodni kotli so pripravljeni na delovanje in zaščiteni s plastjo sodobne toplotne izolacije. Kotli, ki so bili izdelani z nami, ko so nameščeni v kotlovnici, so bili dišeči z opeko ali nanašanjem zaščitne prevleke s plastjo toplotno odporne izolacije.

    Zahodne tehnologije vstopajo v naše življenje. Rastline se premikajo на sprostitev sodobne opreme in the main nove proizvodne tehnologije. Модерна опрема котла, ки устреза заходным взором, производимая ЗИОСАБ ЗАО. V ruskem trgu je na ruskem trgu že dolgo na ruskem trgu, ki je na ruskem trgu že dolgo na ruskem trgu, ki je na ruskem trgu zmogljivostjo zmogljivostjo od 125 до 5000 кВт.

    Delajo na plinastem in lahkem tekočem gorivu, imajo učinkovitost 92-95%, relativno nizke stroške, opremljene z gorilnimi napravami različnih podjetij, so v povpraševanju in dobro vvelj. Реализация под ручными нормами в стандартной технической документации “Finrela” (Финска) Обратилась в производственное трехмерное сырье за ​​огревание воды FR16 с увеличенной мощностью 0,5-4 МВт в FR10 с увеличенной мощностью 5-15 МВт.

    To so sodobni zimski cevni kotli, izdelani ob upoštevanju tesnih standardov kakovosti in ekologije.За замену застарелых моделей огревальных котлов ЗИОС-60 в НР-18 для строительства одделек ЗИОСБ ЗАО развитие водни цевни котел ZIOSAB600WTM. Да би поеноставили постопек за заменяво котлов, я бил развития, скупай с водством на технолошкем в районе надзором Ростехнадзора, главнега одделка за горы в энергетском комплексе в московском регионе, ЗАО «МОСКЖИЛЕТСКИЙ КОМПЛЕКС в московском районе» сторитве владе в московском регионе “Предписи о замене КВА-0,6Г котлов (ЗИО-60) на автоматизиранем КВА-0.6G / LV (ZIOSAB600WH) zmogljivostjo enakega zasnova Moč zamenjanih kotlov, brez povečanja nameščene porabe moči in plina kotlovnice. «

    Rameks Skupina podjetij (Chnogolovka Moskva regija) еже долгое знание, которое производит домашние блюда за большие воды “Турботерм”, где вы можете найти новое искусство создания. Технические сведения котлов те серии омогочае упорабо всех врст плит в текочега горива, вкл. горыво за низко каковость.

    Нове захвате в набране изкушнье так приветствле до установления двух новых серий трисмерных котлов – Турботерм-Стандарт в Турботерм-гарантии, намечаем дела на плинских в лахких текочих гор. Тренутно себе производство главных главных главных главных главных главных глав з благо знамко “Турботерм” изведено в разной мощности от 110 до 7000 кВт. ОАО «Дорогоборовкотломас» (Смоленская область) с 1962 года специализируется на производстве котлов с максимальной мощностью от 10 до 209 МВт.

    По результатам долголетнего использования традиционной номенклатуры je bil обликован свеженькими предложениями за посодобытие с избранным изведением в экономических в окольских казальников. Мед новые изделия за средний трг котла – котли КВГМ-7,56-150 (115) Н в КВ-ГМ-ГМ-11,63-150 (115) Н в КВ-ГМ-11,63-150 (115) нс компактными измерениями, в лахках изоляции в ламинате ламинированной плоской поверхности, прилагене туйи в домашней производственной горильников.

    Задних 10 лет “Доробоборотломас” активно дела на вскрби з опремо за низко топлотно энергийо инжиниринг.Датчане, в номенклатурных странах над 40 величинами котлов врождения воды от 0,05 до 7,56 МВт на различных гор:

    • серия “Смоленск”, трисмерни котли за водо-чеви, ки нимай увоженных аналогов. Штудия: SV-GM, 1,16; 2,32; 3,48 в 4,65 МВт, учинковитость – 93,8-95%;
    • серия “Дорогобуж”, Zimski cevni kotli z obračanjem kurišča. Цене 0,05-2,32 МВт, Учинковитость – 91-93%;
    • серия Днепр, тристрански зимски цевни котли за дело на дизелькем гориву, курильно-олье, олье, представляйо котловник Днепр-2000, при развою Днепр-1200, учинковитость CPD-92,4-92,7%;
    • vakumatske serije, novo leto 2005 – vakuumski plinski kotli s povečanim delovanjem in odsotnostjo HPV.Втич 0,63-2,0 МВт, учинковитость – 92%.

    Котлы тех серий, что успешно используется за выпуск модульного котла МК ДКМ в медсебойно повезаньем увоженным горильнику, чрпальни опреми, автоматизация. Друге домашнее обрате так желчи пренебрежение на роститев содобнега котла опреме. Тода не повсод ствари гредо в прогрессивно смерть, переход на нове технологии е заради поманжканья сред немогоче.

    Да би лахко встопили на зунанджи трг, морате имэти наше содобне котле с казальники, ки со виши од подобных увожений, развитих в изделиях на подлаги увозных технологий.На Zahodu se proizvodna technology modernih котлов изделия в складу з индустрийско скупщино, ки се бо освоила в захтева минимальне производне строшке. Loosi Viessmann так найвишься в kakovostna montažna tehnologija kotlov.

    Лоос пониженная температура воды до 120 ° C с тлаком 6 в 10 бар. Избор котлов за писальнике заема все потребе странк топло. КПД котли – до 95% брез упорабе топлотнега изменника изпушных плит.Има низке изгубе эмисий в деле з горильники всех систем, вкл. Z zmanjšanimi emisijami dušikovih oxidov.

    Na temperaturi povratnega toka 50 ° C in omejitve nizke obremenitve, točka rosišča v kotlu ni dosžena. Ни минимальных омейтев обременитве. За разлико од подобных домашних в заходных, имажо ти котли минимальные размеры в себе упорядочено за доказательство компонентов блоков котлов. Примерно за все врсте огревальных систем. Котли нимая аналогов: разлика е конструктивна облика, ко так желчь развите препросте оптимальне занесливе решитве, с спрэджэмом в поправило во вздржеванье.

    Viessmann je izdal svoje serije kotlov vode. Таким образом, Vitoplex100, мощность от 80 до 460 кВт, от 575 до 1750 кВт. Trosmerni kotli z ovalno ohišjem, ki so omogočili razumno postavili toplotno cev za gorivo, cevi za plin, ki se hranijo z drugo kapjo in cevi Grove tretjega zavoja. С такшно поставитев сэ компактность целотен заснове дозаже на низки вишини, ки е зело помембна за целотен набор блоковых котловниц.

    Vitoplex-100 – это высокоэффективная привлекательная цена с коттеджами средней мощности.Номинальни КПД котла – 94%. Шема плинских каналов котла з низко напетость згоревальне коморе заготавля минимально доделеванье душиковых оксидов. Учинковитость в занесении дела огревальне направе с надзорованием дигиталнега крмильника. Vitoplex-300 котлы с мощностью 80-460 кВт в 575-1750 кВт.

    Номинални CPD из котла доза 96%. V kotli se nanesejo večplastne kontaktne površine toplote, ki omogoča kotlu na delo brez omejevanja temperature vode v povratni avtocesti.Котлов ж драга в практике постая редка. Одновременно с температурой воды в повышенных авточестях на котле Vitoplex-100 находится за пределами зоны обслуживания. Котлар Vitomax-100 z взвратно згоревально коморо змогливость 375-1850 кВт ни куплён.

    Ta vrsta kotlov je nameščena predvsem domača proizvodnja, ki je uspela dokazati pri svojem delu. Trosmerna vodna voda bakra Vitoplex200 zmogljivostjo od 2100 do 15.000 MW ima dobre lastnosti. Номинальни КПД котла – 95%. Zagotovljen je minimalni znesek emisij dušikovega oksida.Ni omejitev minimalnega pretoka hladilne tekočine, занесливость дела огревальнега sistema je zagotovljena.

    В пракси со ти котли редко куплени в Русиджи. Kupljeni kotli Los serije UT se kupujejo. Итальянское подворье Carioni Naval представляет котел, который происходит за водой, и производится с обратной стороны NPR с мощностью от 60 до 4600 кВт. КПД котла – 90%. Kotel je narejen v skladu sodobnimi tehnologijami, zanesljivimi delovanjem, vendar imamo majhno povpraševanje po teh kotlih.

    Podjetje proizvaja tristranske kotle type voda tipa tipa s prisilnim kroženjem horizontalne in navpične zasnove SMT / zvočnika zmogljivostjo 116 do 10.000 кВт. КПД котла – 91%. При значении изменения се учетовитость повеча на 95%. В моделях котлов, ки jih proizvaja Francija, Švedska, so razlike zanemarljive. Присотность содобных зело занятых автоматических котлов в горильника е омогочила, да се деянско премакнете на изграднйо пополнома автоматизи раных котлов, ки дела брез стальнега осебя услуга.

    Osebje v njih je need le v času naročanja, načrtovanih inšpekcijskih pregledov, popravkov opreme, pričevanje o braju iz tools, napolnite kompleks in polnjenje rezervoarji zvorizenja soli.Običajno je kotlovnica zaprta in deluje v samodejnem načinu. Информация о том, как улучшить работу дисплеев. Подъетье “НПП Прогресс-1” Зграена вкрапления, лочена, популярна блока в потре пополнома автоматизирана котла.

    Котел на сет-блоке, ко мне пополняется в этом месте, в облаках лоченых кончних блоков, себя преважа на градбищах. Na gradbišču, sestavljanje kotlovske hiše из končnih blokov in povezovanje z inženirskimi omrežji (toplotna omrežja, oskrba z vodo, kanalizacija, električna omrežja, telefon, komunikacija).Zbrana kotla hiša je pripravljena na delo. Podjetje je vgrajeno tako kotlovnice prevj.

    Zdaj v fazi dokončanja, gradnja 15,6 MW kotlovnice z los UT-5200 kotli. В эксплуатации велико зграеных котлов из коттеджа подъезда Viessmann типа Vitoplex100 в Подольской котловине, коттедж Ziosab. Технология котловых хиш я другая. Odvisno je od vrste nameščenih opreme (kotlov), želja kupca in stopnjo obrabe toplotnih omrežij, sistemov ogrevanja stavb in industrial.

    Термичне схема за котельске хиш в градни с одзамейо такое в объех двукрогов.Sheme z enim kontaktom z uvoženimi kotli se uporabljajo pri objektih, kjer se sistemi za oskrbo toplote izvajajo na sedanji tehnični ravni, puščanje vode pa v njih практично не. Na zahtevo kupcev so bile zgrajene kotlovnice, kjer je bil ogrevanje dobavljen nosilec toplote standardnih Paratrov (Pozimi 95 ° C in poleti 80 ° C).

    Hkrati so ogrevane zgradbe opremljene s posameznimi toplotnimi točkami (ITP), kjer so oprema in the automatic oprema nameščena za timensko odvisno regacijo temperature vode v ogrevalnih system vode vsegrevalnih sistemih do V segreistems.Podporni prezračevalni sistemi so opremljeni z avtomatizacijo za nadzor temperature ogrevanja zraka, ki je na voljo v sobo ali vzdržuje določeno sobno temperaturo.

    Takšni sistemi za oskrbo toplote z ITP zagotavljajo bolj udobne pogoje v ogrevanih prostorih in prihrankih toplote zaradi spuščanja temperature in trenutku. Za ogrevanje stanovanjskih vasi, kjer se obrabljajo obstoječa toplotna omrežja in imajo pomembne izgube omrežne vode, so zgrajene kotle z dvokoromno toplotno shemo. V takem kotlu je kotel vezje izoliran iz ogrevalnega omrežja in ima lastne obtočne črpalke kotla.

    Омрежна вода в огревальной системе за огревальни системы с огрева з воды с температурой до 110 ° C в измененных топлоте. Вода за круготок котла, как это делается с односторонним движением в на-катион на захтеванье параметра. Vodna togost je podprta z največ 20 мкг-экв / кг. Омрежна вода в огромной системе, что является делом з дайанем полт. Dvokrožna shema kotlovnice izključuje možnost motenj vodnega režima v kotlovov z velikim puščanjem vode v termalnih omrežjih.

    Plastični toplotni izmenjevalniki, namenjeni za ogrevanje električne vode, so zanesljivo zaščiteni.Изменевальники топлоте делайо под погойи, ко се настаянья лествице на површинах изменений топлоте не появи. Z sprostitvijo rastlin vodo-cevnih kotlov v zmogljivosti, ki je skladna z plinom, je проблема, ki ve, kateri kotli, vodne cevi ali zimske cevi, boljše? До седай, в “НПП Прогресс-1” с добавлением автоматизирированных котлов, так что били упорядочены само зимски цевни котли.

    Информация о производстве водных котлов с температурой нагрева до 115 ° C ниже температуры производства. Учинковитость котлов, вода в зимске чеви, одвисна од заснове котла в лахко дозиже 95%.Za kotle domače proizvodnje je običajno sprejeta shema enotnega vezja kotla. Kotli delujejo na vodi, ki prihajajo iz toplotnega omrežja, in omrežna voda ne izpolnjuje vedno zahtev za njihovo zanesljivo delovanje. Катери од котлов, огревания воды али водне чеви се бодо одзвали на ресничне погое дела, бодо показали час.

    Производственная деятельность в высоком экономическом режиме на рынке услуг. Впрашанье на Заходу се посебно позорность. На заднем участке с представлены подветя Viessmann, так что показали, что больше всего котлов с мощностью 15,6 МВт с тремя котлами подъезда Loos Loos.V pogovoru sem bil obveščen, da je družba Viessmann napravila takšne kotle, kot je Loos. Na zahodu je težka konkurenca in zmaga najmočnejša.

    Za ruske kotle, kljub njihovi napredku – zunanji trg kotlovske opreme še vedno ni na voljo.

    За центрально окрбо с топлото великих индустриальных подъетов, место в посамезных обмочениях с упо бляйо котли из еклене водне котле виске топ ло энергии.

    Водные котлы так намечают за прибавление верхних вод долоченых параметров предвсем за огревание.Delujejo на vzorcu neposrednega pretoka s stalnim pretokom vode. Кончна температура огревания себе долочи с воды за вздржевание стабильной температуры в становых в деловых местах, ки сэ огревай с огревальными направлениями, скози катере крожи воды, огревана в котлу воды. Зато с постоянным повышением температуры окружающей среды, ки ее приложена, движением с изменением температуры окружающей среды. Običajno se toplota toplotnega omrežja v kotlih segreva s 70-104 do 150-170 ° C.В заднем диапазоне температур температура повышается до 180-200 ° C.

    Да би се изогнили конденсации водне паре из одходних плинов в повезанье с зунанджо корозийо огревальных површин, мора бити температура вода на доводу на эното над рассылкой за продукт изгнание. V tem primeru temperatura stene cevi na mestu jiciranja vode ne bo nižja od točke rosišča. Зато температура вода на входе не смэ бити под 60 ° C, котел дела на земле, 70 ° C при делу на майхнем курильнем оле в 110 ° C на высокоповерхностном курорте. Кер сэ вода лахко охладимо в топлотных шивых на температуру под 60 ° C, это ештевило же огреванных в котлов (равне) водах огрева на эното в эноти.

    Najbolj razširjene vrste kotlov za plin, ki so bile prejete vrste quam в ПТВП.

    Vrsta kotlov QCMM (slika 6) toplotna moč 4; 6.5; сбрасывать; в 30 гкал / ч (4,8-35 МВт) имао водоравно большая печь в огревально површино с непосредственным прточним гибаньем вод. Specifikacije so prikazane v tabeli. домашний питомец.

    PTV-типи котли с производством максимальной мощности 30-180 гкал / ч (35-0 МВт), которые извлекаются с P-обликованным (сл. 7) в столпе (сл. 8) поставитев. Водни огревальни котли ПТВМ-50, ПТВМ-100 в ПТВ-180, изведены само с поставитвийо столпа, поэтому защищенны пути в конвективне површине над нджо.Specifikacije so prikazane v tabeli. 6.

    Таблица 5. СПЕЦИФИКАЦИЯ TGM TGM TGM


    Параметр

    Proizvodnja toplote, KCAL / H

    Деловые тлак, МПа (кгс / см 2)

    Температура воды, ° C:

    на исходу

    Пораба вода, т / ч

    Гидравлическая одпорность, кг / см 2

    Размер учинковитости,%:

    на земельском плин

    kurilno olje žvepla

    Температура одходних плит, ° C:

    на земельском плин

    kurilno olje žvepla

    Пораба горива:

    на Гази, м 3 / ч

    на курильном поле, кг / час

    Sl.6. Водный котел КВГМ-20 ( звезек ) в шемо ненега воднега тракта ( р. ) : 1, 3, 7 – под-урадники, задние в странских заслонах; – курище; 4 – Фестон; 5 – Заслони конвективне греди; 6 – Конвективные носилки; Я, водотоки

    Табела 6. . T. Изречне значимости водных котлов Наконечник ПТВМ


    Параметр

    СВ-ГМ-30-150М (ПВТП-30М)

    Производство топлота, Гкал / ч

    Tlak, МПа (кгс / см 2)

    Температура воды, ° C:

    vrhovnem načinu

    вечина исходнега начина

    Пораба вода, Т / Н:

    vrhovnem načinu

    главный начин

    Оценка CPD kotla (bruto),%,

    pri delu:

    на Горивно Олье

    Поставить котла

    П-обликована облика

    Столп

    Število plinskih gorilnikov, osebnih računalnikov.

    Штевило ИВЛ в

    дымососов, кос.

    2 вентилятора

    дюйм 1 размер

    12 навиячев

    16 навиячев

    Dimenzije, MM:

    Najenostavnejša konfiguracija kotla in majhna odpornost konvektivnih paketov nam je omogočila, da delamo z naravnim bremenom, ki ne zahteva namestitve dima.

    За потребе огревальне в топле водах оскрбе становйских, производных в административных ставб, котлов так упорабне котле жеклена огревание воды ЦСК ЗАО «Заппибгазпром» (производящий растлин).

    Jeklena vodna toplota bakra (CWS) je trismerna Zhebolodnogo bakrena kotla. Pod presežnim tlakom, ki ga zagotavlja fan, se postrežemo za sežigalni zrak, produkte izgorevanja odstranijo iz toplotne cevi skozi vrtljivo komoro v cevi za gorivo drugega napredje na diza skozels кодер встопайо в dimno cev (сл.9).

    Кот горыо лахко использует плинско али курильно олье. Življenjska doba kotla je 15 let.

    Главни техники податки КСВ котлов со стороны подани в таблицах. 7 В 8. В Русиджи со котли чеви за огревание воды ОАО «дороборотломас прежели туди широко дистрибьюцио на тргу котла».

    Табела 7. Tehnični Dhakatteri KSV kotli

    Параметр

    Номинальная топлотна мощность, МВт

    Коэффициент користних укреплений,%, не манж

    Минимальная температура воды, ° С:

    на исходу

    Гидравлическая мощность, МПа (кгс / см 2)

    Основные деловые воды, МПа (кгс / см 2)

    Poraba goriva, (zemeljski plin), м 3 / час

    Poraba vode, M 3 / h, ne manj

    Гласность котла, М 3

    Површина огреванная котла, м 2

    Temperatura zunanje površine ohišja (toplotna izolacija), ° C, ne več kot

    Изведба котла (по странам сторон)

    Десно / лев.

    Десно / лев.

    Десно / лев.

    Десно / лев.

    Десно / лев.

    Десно / лев.

    Десно / лев.

    Dimenzije, m, nič več

    Masa kotla, kg, nič več

    Поднебье

    по ГОСТ 15150 – 69

    Наконечник горильника

    Sl.7 .: 1 – курище; 3 – спредни в задних заслонках; 4 – Фестон; 5 – Заслони конвективне греди; 6 – Stopnje široke konvektivne površine

    Sl. 8 .: 1, 4, 6 – задние, спредни в странских заслонах; – конвективне површине; 3 – димник; 5 – курище; 7 – Spodnji kolekcijski kolektor; 8 – Нижний задний участок

    Na sl. 10 приказуй структуру автоматизиранных котлов, ки джих все время вода, ки так засновани за производнйо топле вода с температурой 150 ° C, ки се упорабляйо за огреванье, топло водо имя в технолошкэ.

    Na sl. 11 так представлены конструктивне схема зимских цеви в воде-севных котлов ОАО «Дороборотломас», в таблицах. 9 из 10 так главные параметры в спецификации згорай наведеных котлов.

    Tabela 8. Tehnološke in okoljske značilnosti KSV kotlov


    Параметр

    Деянская зона

    Нормирана вредности гледе по ГОСТ

    Изделия изгоревальных изделий на исходу котла, ° С

    Одставки 1, 6 ГОСТ 10617-83 наймань 160

    ГОСТ 10617-83 не веч кот 130

    ГОСТ 10617-83 не веч кот 130

    Теоретическая вредность 4.0.

    Теоретическая вредность 11,8 (pri delu na plin)

    Изгуба топлоте из кемчнега неплачила изгоревания на ижоду из печени,%

    Одставки 1, 6, 4 ГОСТ 204-97 не веч кот 0,4

    Sl. разработ .: 1 – спредний покров; – škatla saj; 3 – Vrtljiva komora; 4 – Toplotna cev; 5 – Конечная горильника с печинами; 6 – cevi za kadinje; 7 – Опазовальная лопута; 8 – Опазовальная лопута; 9 – Изтегнитев за чищенье; 10 – Непосредна шоба; 11 – Повратная шоба; 12 – Туза димника; 13 – Эксплозивни вентил; 14 – Дренажа; 15 – основа; 16 – Izolacija

    Подобна цев за огневые воды за огревальными системами хиш, хишиц, промышленных, накопительных в складской производственной ЗАО ЗИОСАБ, Подольск.

    Главне значимости в параметрах так наведены в таблицах. enajst.

    Водни котли “Турботерм”

    Тренутно с придобий котли за огревание воды з автоматизираним комплектом за автоматизация горильника в надзоре (АБУ-1), ки га добавник.

    Котли »Турботерм« со стороны оборудования в общем состоянии от 110 до 5000 кВт. Kotli so namenjeni za dolgo življenjsko dobo (več kot 15 let).

    Табела 9. Главное значение котлов за огневые воды ОАО “Доротоборовкотломас” Топлотная мощность от 0,05 до 7,56 МВт


    Врста горива

    Мощность, МВт.

    Температура, ° С

    Dimenzije (DXSHX), MM

    котел, кг.

    Пораба вода, т / ч

    на исходу

    КВ-ГМ-0,05-115Н

    (ДОРОГОБУЖ-50) * 1

    1302 * 6 x750x935 * 2

    КВ-ГМ-0.08-115Н

    (ДОРОГОБУЖ-80) * 1

    1412 * 6 x750x935 * 2

    КВ-ГМ-0,11-115Н

    (ДОРОГОБУЖ-110) * 1

    1552 * 6 x750x935 * 2

    КВ-ГМ-0.15-115Н

    (ДОРОГОБУЖ-150) * 1

    2132 * 6 X930X1242 * 2

    КВ-ГМ-0,25-115Н

    (ДОРОГОБУЖ-150) * 1

    2132 * 6 X930X1242 * 2

    КВ-ГМ-0.35-115Н

    (ДОРОГОБУЖ-350) * 1

    2634 * 6 X1040X1387 * 2

    КВ-ГМ-0,05-115Н

    (ДОРОГОБУЖ-500) * 1

    2634 * 6 X1040X1387 * 2

    КВ-ГМ-0,75-115Н

    (ДОРОГОБУЖ-750) * 1

    3120 * 6 X1250X1509 * 2

    КВ-ГМ-1,0-115Н

    (ДОРОГОБУЖ-1000) * 1

    3120 * 6 X1250X1509 * 2

    КВ-ГМ-2,32-115Н

    (ДОРОГОБУЖ-2000) * 1

    3560 * 6 x1684X2023 * 2

    КВ-ГМ-2.0-115Н

    (Днепр-2000) * 1

    4870 * 6 x1960x2530 * 2

    КВ-Г-0,4-95Н * 1

    1620 * 6 x1605 * 6 x2035

    КВ-М-1.0-95Н * 1

    1620 * 6 x1736 * 6 x2583

    КВ-Г-0,63-95Н * 1

    КВ-Г-1.0-95Н * 4

    КВ-М-1,16-95Н

    3071 * 6 x1650x2360

    КВ-М-2,32-95Н

    4198 * 6 x1650x2462

    КВ-М-3,48-95Н

    4198/3745 * 3 x3371 / 2100 * 3 x3670 / 2500 * 3

    КВ-М-3,48-95Н

    4571 * 6 x1728X2462

    КВ-М-4,65-95Н

    4114 * 6 x2320x3160

    КВ-Г-7,56-95Н

    5578 * 6 x2320x3160

    КВ-ГМ-4,65-150 * 4

    5000/4336 * 3 x3000 / 2200 * 3 x3800 / 3360 * 3

    КВ-ГМ-7,56-150 * 4

    6 500/5 872 * 3 x3100 / 2 0 * 3 x3 800/3 360 * 3

    КВ-Р-4,65-150 * 4

    КВ-Р-7,56-150 * 4

    * 1 котлы так добавлены в талии, обрезки, с изклопом одежды в котлу.

    * 2 Višina brez izklopa ojačitve.

    * 3 dimenzije sistema kotla cevi.

    * 4 Standardna dobava: Sistem cevi skupaj z ojačitvijo izklopa.

    * 5 Kovinski kovinski kotel z rešetko (в oklepajih z rešetko RPK-1).

    * 6 параметров брез горильника.

    Legenda: G – плин; М – мазут; Y – премог; Д.Т. – дизельско гориво.

    Sl. дезет.

    Котлы со сертификатами в сертификации системы ГОСТ-П, имаджо потрдило о складности.. Котли “Turboterm” так засвидетельствованы за zaprte sisteme ogrevanja in prezračevanja, kot tudi za sisteme za toplo vodo, isračunani za obratovalni tlak 0,6 MPa in temperaturoani vode do 115 ° C. на плинастем в текочем гориву (включно с курильным олем) в загрузке нормализованной учинковитости учинковитости в складу из ГОСТ 10617-85.

    Котлы из жидкого топле воде “Турботерм” имао водоравно згоревально коморо с концентрически разпредоставление севи за камеке.Optimizirati termični tlak tlaka v zgorevalni komori in the temperature izpušnih plinov, dimeljske cevi so opremljene z nejavnimi jeklenimi turbulizatorji (Sl. 12). Sodobni toplotni izolacijski materiali zagotavljajo visoko toplotno inženirsko značilnosti kotla.

    Спредня капля я препроста за занко. Odvisno od projekta tečajev, na desni ali levo.

    Табела 10. Главне значимости котлов за огневые воды ОАО доротоворотломаша топлотне мощности от 11,63 до 9 МВт


    Врста горива

    Мощность, МВт.

    Температура, ° С

    Оценка воды тлак на входе, МПа

    Dimenzije (DXSHX), MM

    Ковинский котел, кг

    Пораба вода, т / ч

    на исходу

    КВ-ГМ-11,63-150

    КВ-Р-11,63-150

    7430 / 8560X5210 / 5465X10410 / 9675

    КВ-Д-11,63-150

    12600x6600x10500.

    КВ-ГМ-23,26-150

    КВ-Р-23,26-150

    10860 / 12730×5210 / 5465×10410 / 9675

    КВ-ГМ-35-150

    16025 / 18630×5335 / 5335×12660 / 12660

    КВ-ГМ-35-150 (ПТВМ-30М)

    КВ-ГМ-58,2-150

    10575x10000x14315.

    КВ-ГМ-58,2-150С

    12300x10300x16490.

    КВ-Р-58,2-150

    29840x9600x14170.

    КВ-Ф-58,2-150

    32200X11520X13480.

    КВ-ГМ-69,8-150 (ПТВ-60)

    11050x8780x13245.

    КВ-ГМ-116,3-150

    14680x9850x14365.

    КВ-ГМ-139,6-150 (ПТВМ-120)

    11350x10700x17750.

    SV-GM-209-150 (ПТВМ-180)

    12000x17336x15600.

    Возможность с гельником зрака.

    Legenda: G – плин; М – мазут; Y – премог; D – ledotni stroji

    Tabela 11. Основные технические знания водных котлов ЗИОСАБ ЗАО


    Параметр

    Вредность

    Називна производня топлот, \ т

    кВт (Гкал / ч)

    Деловые тлак, МПа

    Минимальная температура воды на входе, ° С

    Наибольшая температура воды на выходе, ° С

    Пораба вода, М 3 / час: Номинальная

    najmanj

    Объемная вода котла, м 3

    Hidravlična odpornost, KPA

    Aerodinamična odpornost, PA

    Izguba toplote iz zunanjega hlajenja q5.,%

    Маса котла, кг

    Объем печ, М 3

    PURIGRACIJA ZA KOTLER

    Pretok zraka, m 3, plin sežiganje (tekoče gorivo)

    (текоче гориво, кг / ч)

    Температура одходних плит, не манж, ° °

    Raven звук на контрольных точках, nič več, дБ


    Sl.enajst. a – Трубка пшеницы SQ-GM-0.05 ÷ 2.32-115N: 1 – Ohišje kotla, – rotacijska komora, 3 – Schiberjev plinski kanal, 4 – gorilnik, 5 – Vstopna šoba, 6 – izstopna šoba, 7 – Šobe Varnost , 8-опазовальная лопута; Б – Водопровод КВ-Г-0.4 ÷ 1.0-95 N: 1 – Охишье котла, – склад циклона, 3 – плинский канал, 4 – покров, 5 – пифола, 6 – встопна шоба, 7 – изходно шобо. , 8 – наместитев горильника; v – вода-cevi KV-G-1,16 ÷ 3,48-95 N: 1 – Ohišje kotla, – plinski kanal, 3 – gorilna naprava, 4 – opečna stena, 5 – konvektivna plinska cev, 6-peči; G – Voda-cevi KV-G-4,65 ÷ 7,56-95 N: 1 – Ohišje kotla, kurišča, 3 – opečna stena, 4 – konvektivna plinska cev, 5 – plinski kanal, 6 – naprava gorilnika

    Печ (zgorevalna komora) ima zasnovo obračanja.Посебей изготовлена ​​геометрическая облика в большой количине курища приспева к скупному изгореванию горы в творбо изпушных плинов з низко преостало все шкодливых снови.

    Конвективны дель включения трамове, чеви за димник оптимальнега премера, долочене в чеви площэ, ки заготавливает низко одпорность на преток димних плинов (от 50 до 600 па, одвисно од великости котла).

    Zadnji del (kamin) del kotla ima loputo, ki omogoča enostavno čiščenje flisa.

    Технические параметры котлов “турботерм” со стороны в таблицах.12.

    Kompleti toplote vode YGNIS ST serija s 430-9300 kW

    To je vroče krvavi jekleni toplotni cevni kotel s trismernim gibanjem produktov fromgorevanja, ki dela na zemeljskem doizeli. 13).

    Vklop gorilnika, ki poteka pod nadrejenim, se?

    Sl. :: ampak – Splošna Oblika; b – Шема камирнате: 1 – Насловница, 2 – kurišče kotel, 3 – Дынгар Чеви, 4 – cevi plošče, 5 – Камин-дель-Котла, 6 – Камин Люка, 7 – Горильна направа

    Табела 12. Главне значимости в параметрах турбинских котлов


    Питание.

    R. раб, МПа.

    Т. suženj

    Маса брез вода, кг

    Dimenzije (DXSHX), MM

    (ккал / ч). 10 3.


    Sl.Тринайст.

    Razširjena horizontalna ne-zaščitna cilindrična kurilka je primerna za montažo skoraj all pihalnih gorilnikov, vljučno z rotacijskim.

    Први конвективни свеженьких топлотных семян врне продукта изгоревания на спредни дель котла, третьи завой па изведе другие конвективни жарек жидких севов, использовавшая продукцию плексигласа на открытом воздухе.

    Тлак дела – 0,4 МПа (с притиском на 0,6 МПа).

    Nastavljiva temperatura omrežne vode – 100 ° С, наивеч – 110 ° С.

    Najmanjša temperatura hrbtne vode je 55 ° C за zemeljski plin, 50 ° C за dizelsko gorivo.

    Dela na plin, dizelskem gorivu, kurilno olje (можно использовать курильно-олье ML00 над лочено захтево).

    Главне технические характеристики в параметрах котлов серии YGNIS 430-9300 кВт так представлены в таблицах. 13 дюймов 14.

    Табела 13. Основные технические характеристики котлов серии YGNIS STRANI 430-1060 кВт


    Параметр

    Користна мощность, кВт

    Деловые тлак, МПа

    Максимальный тлак, МПа

    Največja temperatura vode kotla, ° С

    Температура одходних плит, ° C

    Poraba zemeljskega plina, M 3 / h

    Пораба горы из претока, л / ч

    Объем котла (приблизительно), л

    Premer kurišča kotel, мм

    Должина курильнега котла, ММ

    Hidravlična odpornost, KPA:

    najmanj

    največje

    Aerodinamična odpornost, KPA:

    najmanj

    največje

    Премьер Амбрусурас за повествованием горильника, ММ

    Маса брез вода, кг

    Табела 14. Основные технические характеристики котлов серии YGNIS 1220-9300 кВт


    Параметр

    Користна мощность, кВт

    Учинковитость на наз. Мочи,%

    Poraba zemeljskega plina, M 3 / h

    Пораба горы из претока, л / ч

    Объем котла вода, л

    Premer kurišča kotel, мм

    Должина курильнега котла, ММ

    Hidravlična odpornost, KPA: Minimalno

    največje

    Aerodinamična odpornost, KPA: Minimalna

    največje

    Dolžina cevnega gorilnika za emisije, MM, nič več

    Премьер спаянья горильника, мм

    Маса брез вода, кг

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
