Кчм 5 котел газовый: Отопительные котлы КЧМ-5 (на природном газе)

• Назначение:Отопление
• Топливо:природный газ,
  сжиженный газ
• Страна производства:Россия
• Гарантия:30 месяцев

Цены не окончательные — действует ряд скидок! Осуществляем доставку по всей России.

Универсальный газовый котел КЧМ-5-К предназначен для теплоснабжения индивидуальных домов, бань, душевых и саун. Котел работает на твердом, газовом или жидком топливе.

Для использования в котле газового топлива необходимо установить соответствующую горелку. В качестве топлива для газового котла используется природный газ низкого давления.

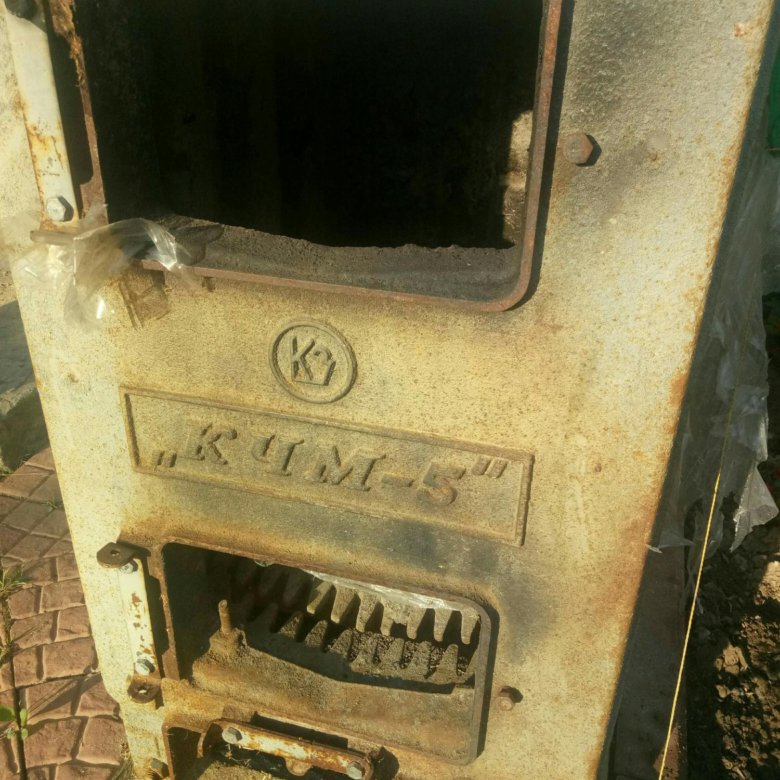

В верхней части котла находится патрубок дымохода и фланец отопительной воды, в задней секции котла. Крышка чистки конвективных поверхностей дымохода, загрузочная, шуровочная и зольниковая дверцы расположены в передней секции котла.

Котел обладает открытой камерой горения. Между передней и средней секцией котла устанавливается перегораживающий лист в том случае, если количество секций котла до пяти включительно.

Перегораживающий лист удлиняет конвективный газоход котла. капиллярный термометр служит для измерения температуры котловой воды.

Котёл должен быть расположен в хорошо проветриваемом помещении. Пол, на который устанавливается котел, должен быть изготовлен из негорючего материала. Котел устанавливается на негорючую подставку, которая шире на 100 мм, чем основание котла. В подвальных помещениях котел устанавливается на цоколь высотой минимально 50 мм.

Для того чтобы запустить в работу газовый котел, необходимо обратиться в специализированную организацию (местное управление газового хозяйства), к специалистам сервисной службы предприятия-изготовителя в соответствии с требованиями нормативных документов органов надзора РФ с обязательным заполнением соответствующего раздела паспорта котла.

Монтаж и технико-профилактические работы также осуществляются при помощи специальных сервисных служб.

Эксплуатация газового котла КЧМ-5

___________________________________________________________________________

• Чугунные газовые секционные котлы КЧМ
• Газовый котел КЧМ-5

Возможные варианты подключения чугунного котла КЧМ-5

Рис. 100. Закрытая принудительная циркуляция

1 – радиатор, 2 – трубопровод горячей воды, 3 – кран регулировочный, 4 – клапан предохранительный, 5 – манометр, 6 – термометр, 7 – воздухоотделительный клапан, 8 – отопитель, 9 – трубопровод обратной воды, 10 – бак расширительный закрытого типа, 11 – кран сливной, 12 – насос циркуляционный, 13 – трубопровод
подпитки, 14 – трубопровод сигнальный, 15 – бак расширительный открытого типа

Розжиг котла КЧМ-5

Заполнить отопительную систему теплоносителем до появления его из сигнального трубопровода. Проверить работу вентиляции и наличие тяги путем поднесения полоски бумаги к вентиляционной решетке.

При прогреве котла и системы отопления до температуры воды на входе менее 300С может образовываться конденсат по всей поверхности теплообменника. При дальнейшем прогреве конденсатообразование прекращается.

Операции для розжига газового котла КЧМ-5:

– Открыть полностью шибер патрубка дымохода, зольниковую дверцу;

– Топку котла заполнить растопочным материалом (бумага, сухие щепки, дрова), уложив его на колосниковую решетку;

– Произвести розжиг растопочного материала через шуровочную дверцу предварительно ее открыть, а по завершении – закрыть;

При достижении нормального горения растопочного материала, на горящие дрова насыпать слой основного топлива толщиной 50-60 мм. Добавить очередную порцию топлива (минут через 10-20), когда разгорится первый слой основного топлива.

Для работы котла в номинальном режиме необходимо поддерживать слой топлива на колосниковой решетке около 150 мм. Форсировать топку, (то есть усилить дутье) можно только после образования небольшой шлаковой подушки.

Для предотвращения выбивания дыма в помещение через загрузочную дверцу в процессе добавки очередных порций основного топлива, необходимо закрывать зольниковую дверцу.

Эксплуатация газового чугунного котла КЧМ-5

После достижения желаемой температуры отопительной воды уменьшить количество подводимого воздуха. Мощность котла КЧМ-5 в грубых пределах регулируется с помощью изменения тяги дымовой заслонкой в дымовом патрубке.

Тонкая регулировка мощности проводится зольниковой дверцей, с помощью которой регулируется подвод воздуха под решетку вручную или с помощью соответствующих автоматических устройств (тягорегуляторов) котла КЧМ-5.

В зависимости от потребности тепла и интенсивности горения необходимо котел снова дополнить топливом. Добавлять топливо так, чтобы высота слоя была равномерной по всей глубине.

При использовании каменного угля, необходимо отверстие для подвода вторичного воздуха в загрузочной дверце открыть в течение всего времени образования газов и пламени от добавленного топлива.

Для длительного горения в ночное время необходимо вычистить решетку, добавленное топливо хорошо разжечь, а затем снизить мощность путем снижения тяги с помощью заслонки патрубка дымохода и путем прикрытия зольниковой дверцы. Степень прикрытия дымовой заслонки и зольниковой дверцы необходимо
проверить с целью недопущения попадания продуктов сгорания в котельную.

Золу из зольника необходимо устранять во время работы несколько раз в день в зависимости от использованного топлива, так как заполненный зольник препятствует правильному распределению сжигаемого воздуха под топливом и способствует неравномерному нагреву топлива на решетке.

Золу необходимо укладывать в негорючие сосуды с крышкой. Во время работы необходимо использовать защитные приспособления и соблюдать личную безопасность.

При сжигании кокса или антрацитов необходимо регулярно 1 раз в месяц вычистить стены котла внутри топки, дымоходы котла и дымовой патрубок. При сжигании каменного угля проводить чистку 1 раз в неделю.

При использовании топлива с большим выходом летучих составляющих могут возникать отложения дегтя на стенках агрегата, которые необходимо устранить скребком или выжиганием с помощью сухого дерева (или кокса) при работе с максимальной рабочей температурой.
