Особенности полипропиленовых (PPR) труб, армированных алюминием
20.09.2012
Трубы из полипропилена дают возможность устанавливать системы холодного и горячего водоснабжения, создавать комфортные теплые полы, безопасный и надежный отвод промышленных стоков.
Производство и потребление труб из пластика во всем мире увеличивается ежегодно до 20%. Этому способствуют очевидные преимущества полипропиленовых труб при монтаже и последующей эксплуатации в сравнении с трубами из других материалов.Полипропилен гораздо более долговечен, устойчив к воздействиям высоких температур и химических соединений. Стабильная пропускная способность труб обуславливается отсутствием коррозии, известкового налета, продуктов распада, ржавчины, гниения, грязи, бактерий. Следовательно, внутренний диаметр трубы не уменьшается, не возрастает шероховатость поверхности.
Эти неоспоримые преимущества обуславливают широкое применение полипропиленовых трубопроводов для систем отопления и водоснабжения в строительстве и ЖКХ.
В сравнении с металлами, полимеры, в данном случае полипропилен, имеют большее линейное расширение и кислородопроницаемость.
Чтобы снизить тепловое линейное расширение и предотвратить кислородную диффузию в теплоноситель, полипропиленовые трубы армируются фольгой из алюминия.
Характеристики полимерных труб:
• линейное тепловое расширение PPR -труб Кр = 0,15 мм/мК;
• линейное тепловое расширение алюминия Кр=0,022 мм/мК • линейное тепловое расширение PPR-труб, армированных алюминием Кр=0,03–0,05 мм/мК;
• кислородная проницаемость PPR —труб приблизительно равна 2 г/м3 в сутки;
• у PPR -труб, применяемых в системах отопления (в т. ч. наружного) вместе с металлическими трубами или оборудованием, имеющим ограничения по содержанию растворенного кислорода в теплоносителе, кислородная проницаемость должна быть не более 0,1 г/м3 в сутки.
Маркировка труб, армированных алюминием
Ранее армирование стандартных базовых труб PN20 производилось при помощи клея с последующим наложением слоя фольги из алюминия, края которой внахлест заходили друг на друга.
При диффузионной сварке труб, армированных алюминием, с фитингами, необходимо проводить процедуру зачистки. При этом с трубы на месте сварочного шва удаляется часть фольги. Как правило, при монтаже использовались фитинги, имеющие номинал PN20, а место сварки зачищалось до размера базовой трубы, то армированная труба имела маркировку PN20 (SDR=6).
Позже, в результате теоретических споров и практических испытаний, армированную алюминием трубу начали маркировать номиналом PN25 (SDR=5). Это вполне логичное изменение с учетом суммарной толщины стенок трубы, армированной алюминием, и изменением таких параметров, как SDR=DN/S (где DN — наружный диаметр трубы, S — толщина стенки трубы), и серии трубы — S = (SDR-1)/2.
Использование маркировки PN25 для данной трубы будет уместным, если прочность фольги вместе с полипропиленовым декоративным слоем соответствует материалу базовой трубы, что не вполне является очевидным, так как (по ГОСТу Р 52134–2003)испытательное давление труб рассчитывается по формуле Р=2Smin х sigma /(Dср -Smin).
При расчете испытательного давления не учитывается толщина фольги из алюминия и полипропиленового защитного слоя, то какая маркировка нанесена на трубу — PN20 либо PN25, значения не имеет.
Сегодня большинство производителей маркируют трубы, армированные алюминием, чаще всего как PN25, но некоторые по-прежнему используют маркировку PN20. Маркировка PN25 не вызывает вопросов у потребителей, так как более понятна и удобна. Чтобы избежать путаницы, маркировку PN20 следует использовать для алюминиевых армированных труб, произведенных на основе трубы PN16.
Трубы PN20 и PN16 имеют принципиально разное рабочее и испытательное давление. Производитель, заявляя трубу как PN25, фиксирует возможность эксплуатации для высокотемпературного отопления отопительными приборами.
Таблица 1. Максимальное давление теплоносителя в зависимости от серии труб PPR (80) для 5 класса эксплуатации:
| Максимальное рабочее давление Рм, МПа | |
| 0,4 | менее 4,8 |
| 0,6 | менее 3,2 |
| 0,8 | менее 2,4 |
| 1,0 | менее 1,9 |
Заметка: Строительство спортивных площадок (далее) около дома обеспечивает вас и ваших детей возможностью всегда держать себя в форме и быть здоровыми. Ведь гораздо проще и дешевле заниматься недалеко от дома, нежели в спортцентрах.
труба полипропилен PN25 40х6,7 алюм.
Главная → Сантехника → Трубы → труба полипропилен PN25 40х6,7 алюм.
Характеристика полипропиленовых труб (PPR-AL-PPR) для отопления
Полипропилен (сокращенно PPR) устойчив к действию многих химических веществ. Щелочи практически не влияют на него даже при нагревании. Для систем центрального отопления это свойство имеет важное значение, поскольку для предотвращения образования накипи в воду добавляют щелочные реагенты.
В отличие от полиэтилена полипропилен имеет гораздо более высокую температуру плавления (не менее +140°С), поэтому не теряет прочности при контакте с горячей водой. PPR не подвергается коррозии, не гниет, гладкая внутренняя поверхность трубы из этого материала остается неизменной в течение многих лет, поэтому отложения, сужающие ее просвет, не образуются.
Однако полипропилен – не идеальный материал. Коэффициент его линейного температурного расширения Kp=0,15 мм/мК, тогда как для алюминия этот показатель Kp=0,022 мм/мК.
Это значит, что полипропиленовые трубы, нагреваясь горячей водой, значительно удлиняются и деформируются.
Кислород воздуха при повышенной температуре, проникая в толщу материала, со временем разрушает полипропилен, придавая ему хрупкость.
Кислород растворяется также в теплоносителе и разрушает другие материалы отопительной системы. Кислородопроницаемость полипропиленовых изделий велика и составляет около 2 г/м³ сутки.
Алюминий, в отличие от PPR, стоек к действию кислорода и препятствует его диффузии из воздуха в теплоноситель, гораздо меньше расширяется при нагревании, но неустойчив к действию щелочей.
Идея объединить эти два вещества, создав из них композитный материал, оказалась плодотворной. Полипропиленовую трубу стали оклеивать слоем алюминиевой фольги, а затем наносить на нее защитно-декоративный слой полимера. Армированная алюминием труба из полипропилена получила новые свойства:
- коэффициент теплового расширения Kp =0,03–0,05 мм/мК;
- кислородопроницаемость 0,056 г/м³ сутки (для перфорированной фольги).
Благодаря таким свойствам армированные пластиковые трубы служат для отопления не меньше 25-ти лет в системах с горячей водой, а в системах с холодной водой – не меньше 50-ти лет. Композитные трубы для отопления со структурой PPR-AL-PPR называют термостабильными.
Технология изготовления пластиковых армированных труб

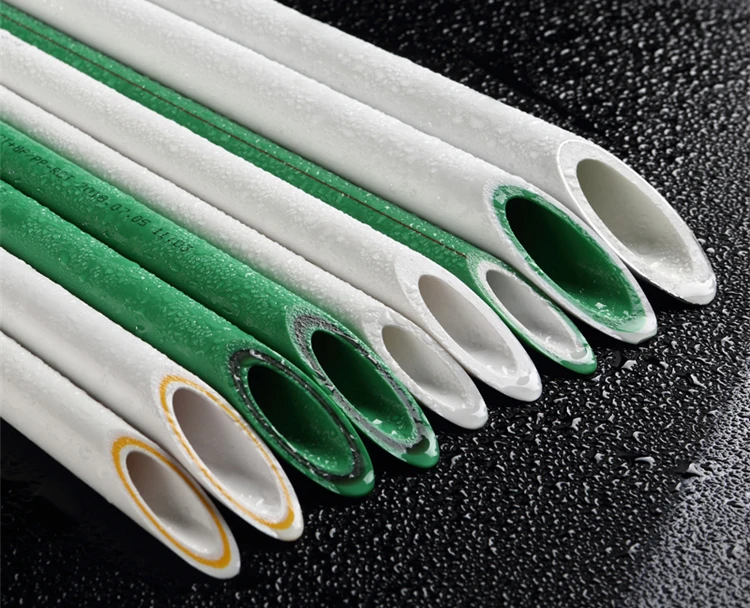

Армированные изделия со структурой PPR-AL-PPR состоят из внутренней полипропиленовой трубы, слоя алюминиевой фольги и наружного слоя пластика, выполняющего защитно-декоративную функцию. Однако это не значит, что труба трехслойная. На самом деле слоев пять: перед армированием фольгой и нанесением защитного слоя на изделие наносят слой термоклея.
Армирование фольгой на производстве делают двумя способами: внахлест и встык. Первый способ использует большинство российских производителей. В этом случае перед сваркой краев фольги требуется обязательная зачистка. По второму способу состыкованные края фольги свариваются лазером.
При соблюдении технологии выбор способа армирования на качество продукции практически не влияет.
С начала производства армированных труб на полипропиленовую основу наносилась сплошная алюминиевая фольга. Армирование сплошным слоем алюминия практически исключает доступ кислорода воздуха в теплоноситель.
Однако соединение сплошной фольги с полипропиленом с помощью термоклея не является абсолютно надежным. При неправильном монтаже системы теплоноситель может проникать между слоями алюминия и пластика, вызывая расслоение композита, вздутие пластика, а затем и прорыв теплоносителя наружу.
В настоящее время армирование полипропиленовых труб производится перфорированной фольгой. По этой технологии, когда на поверхность фольги наносится второй слой полимера, он надежно соединяется с пластиковой трубой через отверстия. Таким образом, обеспечивается прочное соединение всех слоев в единый монолит, устойчивый к расслоению. Из-за того, что слой алюминия не является сплошным, кислородопроницаемость готового изделия несколько увеличивается и составляет около 0,056 г/м³ сутки.
Однако благодаря тому, что площадь отверстий не превышает 3% общей площади, этот показатель значительно ниже того предела, который разрешает СНиП 41-01–2003, п. 6.4.1 (не более 0,1 г/м³ сутки).
Сферы применения
Применение полипропиленовых труб типа PPR-AL-PPR широко распространено в системе отопления бытовых и промышленных зданий, системах «теплый пол» и горячего водоснабжения. При правильном монтаже срок службы таких трубопроводов составляет не меньше 25-ти лет. Эти же трубы могут служить в системах подачи холодной воды. В этом случае они служат не меньше 50-ти лет.
Особенности монтажа труб PPR-AL-PPR
Монтаж отопительной системы из металлопластиковых элементов делается с помощью сварки. Особенность сварки армированных полипропиленовых труб состоит в том, что при соединении с фитингом предварительно приходится исключать возможность проникновения теплоносителя к слою алюминия на торце. Если не проводить эту операцию, то во время эксплуатации теплоноситель проникает между слоями алюминия и пластика и вызывает вздутие, а затем и прорыв верхнего защитного слоя.
Технология сварки состоит из таких операций:
- Нарезка деталей по размеру.
- Зачистка торца от слоя алюминия.
- Разогрев трубы и фитинга в специальном «паяльнике».
- Совмещение деталей до схватывания.
Зачистка защитного слоя пластика и алюминиевой фольги производится с помощью специальной муфты с ножами. Чтобы зачистить торец трубы с центральной армировкой, где внутренний и наружный слой полипропилена примерно равны по толщине, требуется специальный «торцеватель», выскабливающий алюминий между слоями пластика. В этом случае при сварке внутренний и наружный слой пластика на торце сплавляются вместе, надежно изолируя алюминий от теплоносителя.
