Коды ошибок котлов Kiturami + Рекомендации (Полный список)
Какая ошибка у вашего котла?
00
01
02
03
04
05
08
10
11
14
34
91
92
95
96
97
98
Код ошибки: 00
Неисправность комнатного пульта или провода к нему
Нажмите кнопку «Рестарт» на комнатном пульте – перезагрузите котел. |
Код ошибки: 01

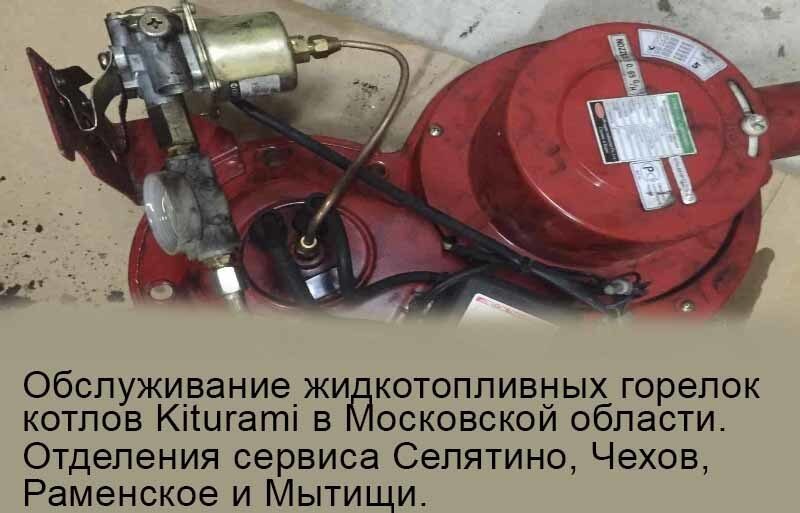

Отсутствие зажигания

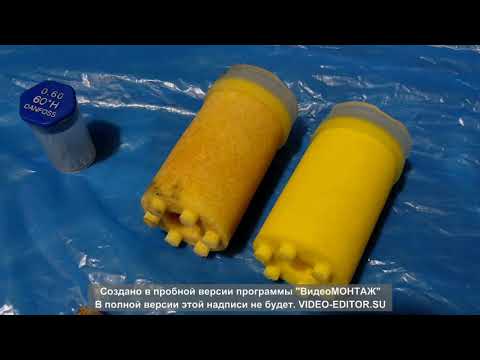

Отсутствие топлива | Проверить открытие топливного крана |
Закончилось топливо в расходном баке | Заполнить бак дизельным топливом |
Не поступает топливо в горелку | Проверить подачу топлива в горелку / фильтр / трубопровод / муфту топливного насоса / топливный насос / соленоидный клапан / форсунку |
Неисправность зажигания | Проверить провода электроподачи / трансформатор / зажигание / блок управления |
Неисправность топливного насоса | Неисправность топливного насоса Провода электроподачи / топливный насос / блок управления |
Код ошибки: 02
Дефект пламени перед подачей газа или ложное пламя
Неправильная работа фотодатчика наличия пламени | Крепление датчика / очистить окошко фотодатчика / провода электроподачи / заменить фотодатчик / блок управления |
Код ошибки: 03
Отключение двигателя подачи топлива
Проверьте режим работы включателя датчика / проверьте ограничительный датчик на наличие посторонних предметов.![]() |
Решение не помогло или нужно больше инфрмации?
Проконсультируйтесь со специалистом или вызовите мастера!
Задать вопрос Вызвать мастера!
Код ошибки: 04
Неисправность управления температурой теплоносителя
Неправильное соединение датчиков температуры / блока управления | Проверить соединения датчиков температуры / заменить датчики / блок управления |
Код ошибки: 05
Нарушен контакт в линии датчика перегрева или неправильная работа датчика
Неправильное соединение датчиков температуры / блока управления | Проверить соединения датчиков температуры / заменить датчики / блок управления |
Код ошибки: 08
Нет электрической связи с комнатным термостатом или сигнал термостата отсутствует 10 минут
Кабель поврежден / слишком длинный кабель / электромагнитные наводки | Проверить кабель / длину кабеля / проложить экранированный кабель |
Код ошибки: 10
Загрязнение комнатного пульта
![]() |
Код ошибки: 11
Загрязнение воздуха в комнате (увеличение окиси углерода)
Необходимо проветрить комнату. |
Код ошибки: 14
Проблемы с датчиком температуры выхода ГВС
Нет контакта с датчиком, либо он сломан | Проблемы с датчиком температуры выхода ГВС |
Решение не помогло или нужно больше инфрмации?
Проконсультируйтесь со специалистом или вызовите мастера!
Задать вопрос Вызвать мастера!
Код ошибки: 34
Проблемы с датчиком температуры входа ГВС
Нет контакта с датчиком, либо он сломан | Требуется выключить агрегат, и вызвать специалиста сервисной службы. |
Низкий уровень теплоносителя или нарушена связь с датчиком теплоносителя
Испарение или утечка теплоносителя / неисправность датчика низкого уровня / блока управления | Убедиться в отсутствия течи в котле и в системе отопления / пополнить систему через кран подпитки / проверить датчик низкого уровня теплоносителя / блок управления |
Код ошибки: 95
Уровень теплоносителя ниже установленной нормы
|
Код ошибки: 96
Перегрев главного теплообменника
Перекрыты вентили на распределительном коллекторе системы отопления | Проверить состояние системы отопления / блок управления |
Не работает циркуляционный насос | Проверить исправность циркуляционного насоса / заменить насос |
Неисправен датчик перегрева | Проверить состояние датчика перегрева / заменить датчик |
Загрязнён фильтр теплоносителя | Очистить фильтр теплоносителя |
Код ошибки: 97
Утечка газа
Срочно перекройте подачу топлива и обратитесь в службу газа.![]() |
Код ошибки: 98
Срабатывание датчика перегрева (биметаллического) на горелке вследствие обратного оттока пламени
Дымовая труба забита сажей и копотью | Прочистите дымовую трубу |
На дымовой трубе в ее вершине не установлена Т-образная труба, в результате чего воздействует встречный ветер на работу горелки | Установите Т-образную трубу с целью защиты от встречного ветра. |
Дымогарная труба забита сажей и копотью. | Почистите дымогарную трубу котла. |
Хотите снизить затраты на отопление, но не знаете как?
Получите бесплатное руководство в формате pdf, в котором:
7 методов основанных на опыте практиков с 10-летним стажем
Иллюстрации, схемы и советы к каждому методу
Заполните форму ниже
И мы пришлем файл на указанную почту
в течении 1 минуты
Я согласен(-на) на обработку персональных данных
Одно или несколько полей содержат ошибочные данные.
Спасибо за подписку! Не забудьте подтвердить почту!
Котлы Китурами – Коды ошибок и неисправностей
___________________________________________________________________________________________
- Рекомендации по ремонту котлов Китурами
- Эксплуатация и ремонт котлов Оазис
- Неисправности и регулировки котлов Кентатсу
- Настройки котлов Демрад

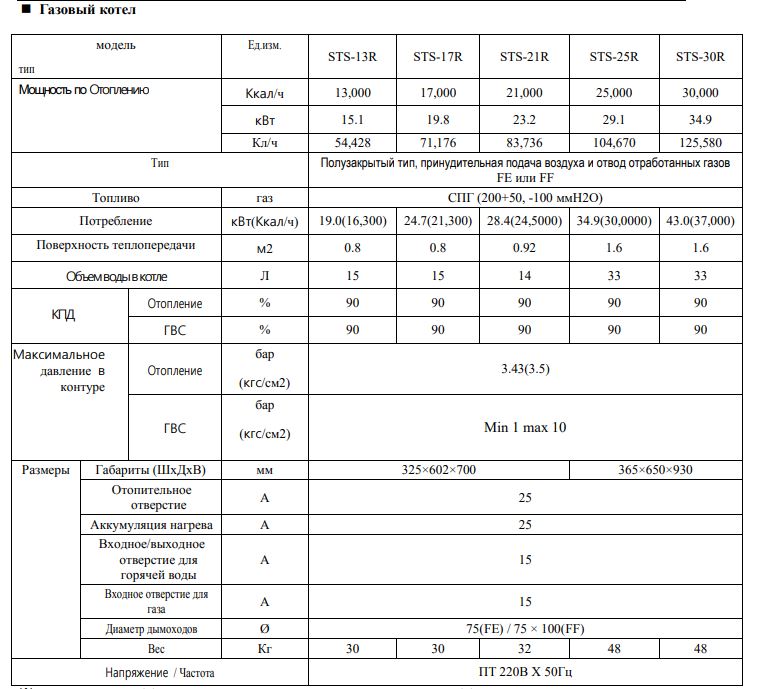

Ошибки газовых моделей
Ошибки 01, 02, 03 – Не сработала система, которая отвечает за
обнаружение пламени. Соответственно процесс розжига был заблокирован.
Возможно, именно из-за этого прибор был отключен, чтобы не было утечки
газа. Данная проблема случается не всегда из-за поломки котла. Иногда
причинами являются воздействия окружающей среды. Попробуйте запустить
агрегат заново, предварительно нажав кнопку питания на регуляторе
температуры в
помещении. Убедитесь, что газовый кран закрыт. Если с ошибкой не удается
справиться самостоятельно, обратитесь к специалисту сервисной
организации.
Ошибка 04 – Сломан датчик температуры нагревательного элемента, расположенный во внутренней части аппарата. Для ремонта требуется отключить прибор и обратиться к специалистам.
Ошибка 05 – Либо открыт датчик перегрева, либо произошло срабатывание сейсмического датчика. Если вы не можете справиться с проблемой самостоятельно, рекомендуем обратиться к специалисту из сервисного центра.
Ошибка 06 – Котел Kiturami не может распознать скорость работы вытяжного вентилятора (нагнетателя). Для устранения этой ошибки необходимо обратиться к специалистам.
Ошибка 07 – Скорость вентилятора, установленного в вытяжке, ниже или
выше предельно допустимого значения. Возможно в вентилятор попали
посторонние предметы. Слишком большая скорость работы вытяжного
вентилятора может возникать из-за ветра, порывы которого попадают через
дымовую трубу. Если это проблема случилась несколько раз, вам следует
обратиться в службу, которая устанавливала агрегат.
Ошибка 08 – Возникает в том случае, если провод идущий от терморегулятора температуры в помещение к розетке очень длинный (более 10м). Также возможно, что этот провод контактирует с высоковольтной либо телефонной линией. Прокладывая кабель, старайтесь не повредить его оболочку. Ни в коем случае нельзя рядом устанавливать кабель переменного тока 230 Вольт. Использование подземных трубопроводов также запрещено. В исключительных случаях, возможно, повторно проложить, используя специальный кабель. Если проблему не решить своими силами, рекомендуем обратиться к специалисту сервисного центра.
Ошибки 95, 98 – Эта ошибка появляется, если вода в приборе достигает
минимально возможного уровня.
Ошибка 96 – Произошел перегрев воды в системе отопления. Агрегат остановился по авариям. Для того, чтобы снизилась температура воды, аппарат автоматически должен запустить насос циркуляции. Если это не помогло, или насос не заработал, вам стоит обратиться к специалисту сервисной службы.
Ошибка 97 – Утечка газа. При выявлении этой ошибки важно срочно перекрыть клапан подачи газа. Далее следует проветрить помещение, открыть все окна и двери. Запрещено использовать электроприборы, спички, зажигалки, не рекомендуется трогать розетки и не отключать работающие электроприборы. Если это произошло, требуется срочно вызвать специалиста из местной газовой службы. Если нет возможности необходимо обратиться в ближайший специализированный центр.

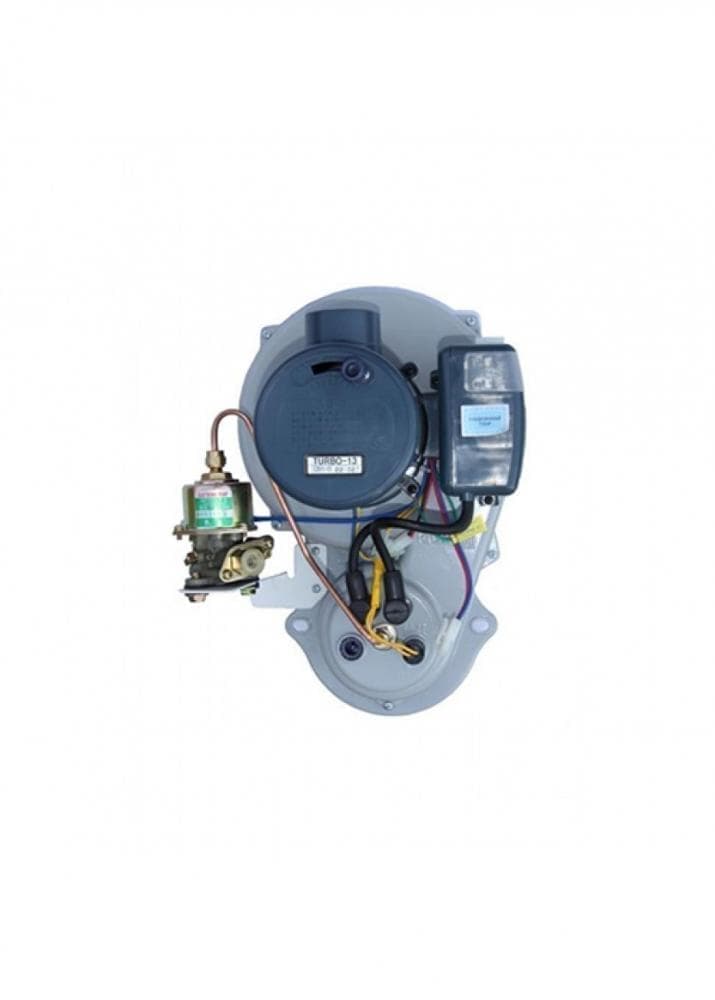

Ошибки дизельных котлов Китурами
Коды ошибок 01, 02 или 03 – Указывает на возникновение проблемы в
детекторе пламени и отсутствие зажигания. Потребуется перезапуск
агрегата по
инструкции. Причины отсутствия розжига при ошибке 01: Заклинивание
винта, ограничивающего топливный уровень. Необходимо заменить запорный
элемент или проверить двигатель нагнетания. Отказ двигателя нагнетания —
потребуется проверка работоспособности мотора. Недостаток
поступления топлива – потребуется проверка его уровня. Сторонний предмет
в винтовом шибере.
Код ошибки 04 – указывает на неисправность датчика температуры воды и потребует ремонта.
Код ошибки 05 – Неисправность датчика перегрева воды, или нарушена электрическая цепь между датчиком и приборами агрегата. Необходимо отключить дизельный котел Kiturami и вызвать специалиста сервисной службы.
Код ошибки 08 – указание на слишком длинную трассу между аппаратом и датчиком или наличие обрыва провода. Необходимо выполнение ремонтных работ.
Код ошибки 95 – низкое давление в контуре. Требуется подпитка агрегата и
обследование отопительной системы на утечку.
Код ошибки 96 – Температура воды (теплоносителя) в котле выше допустимой нормы (92С – 97С). Работает циркуляционный насос в аварийном режиме. Необходимо дождаться понижения температуры воды (теплоносителя).
Код ошибки 98 – Уровень жидкого топлива в топливном баке ниже нормы. Проверить уровень топлива в топливном баке. При необходимости, заполнить соляркой топливный бак.
Методы устранения поломок
Не запускается котел, выдает ошибку 95. Давление 1,5 атм. держит, утечек нет. Пробовал выключать из розетки – ошибка не уходит. До этого эксплуатировался весной.
Ошибка 95 указывает на недостаточный уровень теплоносителя в системе отопления. В данном случае советуем проверить датчик уровня воды. Возможно, проблема в нем.

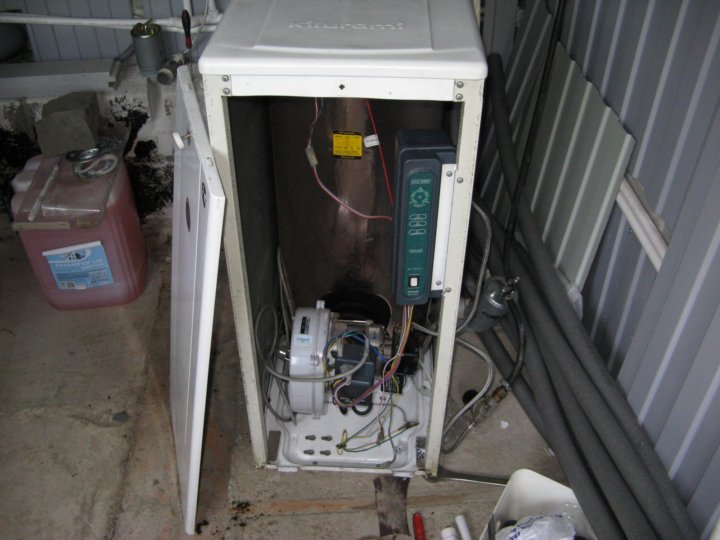

Kiturami STSO-13. Произвел холодный пуск котла (температура в котельной
была около 0, -1С). Проработав около 7 мин., индикация пульта начала
моргать и выдала ошибку 02. После перезапуска агрегат завелся и снова
потух через 2 мин. Больше не запускается. При его включении, включается
воздушная турбина, на блоке управления включается красный светодиод.
Подача топлива и розжига не происходит, даже не пытается. Сразу дает
ошибку 02. Оптосенсор от небольшого нагара чистил.
По данному вопросу можем посоветовать замену инфракрасного датчика.
Котел газовый напольный Китурами STSG 21, новый. Нет стойкой работы (отключается) и высвечивается ошибка 06. Просьба объяснить, что мне необходимо предпринять, чтобы устранить неполадки.
Ошибка 06 – неправильная работа вентилятора. Причинами могут быть неисправность вентилятора или блока управления, также засорение дымохода.
Установил и подключил у себя дома газовый котел Китурами. Прочитал в
инструкции, что если начать работать по температуре воздуха, то вода
будет
греться только до значения температуры отопления. У меня так не
получается. Устанавливаю значение температуры 65С. Агрегат нагревает
воду до
этого значения. Затем запускаю режим регулировки температуры воздуха. Он
продолжает нагрев до 80С, и греется до тех пор, пока температура
воздуха не станет требуемого значения. Что я сделал не так? Или ошибка в
инструкции?
Вся проблема не в агрегате, а в установленном пульте управления. Нужен пульт с другой версией исполнения.
Использую котел Kiturami. К нему подключены только теплый пол (2 ветви по 110 м). Хочу поставить еще один дополнительный насос. Но боюсь, что будет запирание потоков. Может лучше штатный насос снять и поставить вместо него перемычку? И еще посоветуйте, как правильно подключить дополнительный насос?
Два насоса в одну систему ставить нельзя. Их подключение реализуется или параллельно, или через гидроразделитель. Можно установить гидрострелку, а гидроразделитель перед коллектором. Тогда никакой перемычки не нужно.

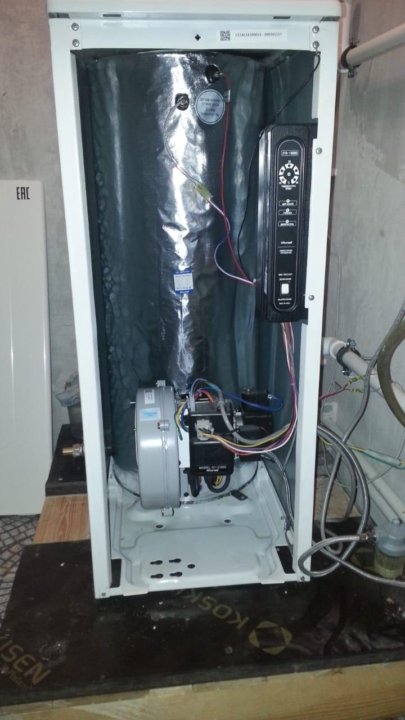

Неисправность настенного котла Китурами. Он потек. Когда я открыл его
крышку, то увидел, что поломан первичный теплообменник. А ведь я как раз
собирался его промывать. Собираюсь покупать новый и возник вопрос: в
магазине все теплообменники одинакового качества или нужно выбирать?
Какие еще расходники мне могут понадобиться (хочу сразу поменять все,
что требуется)? Срок эксплуатации 3 года, устанавливал сам.
Могу вам ответить из личного опыта: если потекла одна резинка, то нужно менять их все сразу, потому что скоро потекут и все остальные. Да вы и сами увидите, насколько они деформированы. Еще при замене теплообменника нужно перенести медные и резиновые колечки со старого на новый, при необходимости смазать их силиконом.

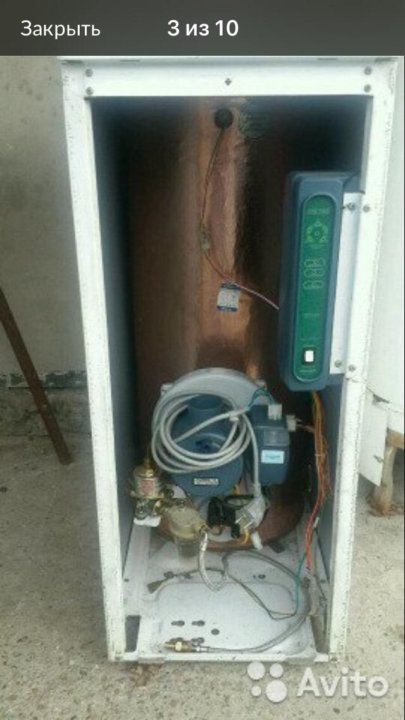

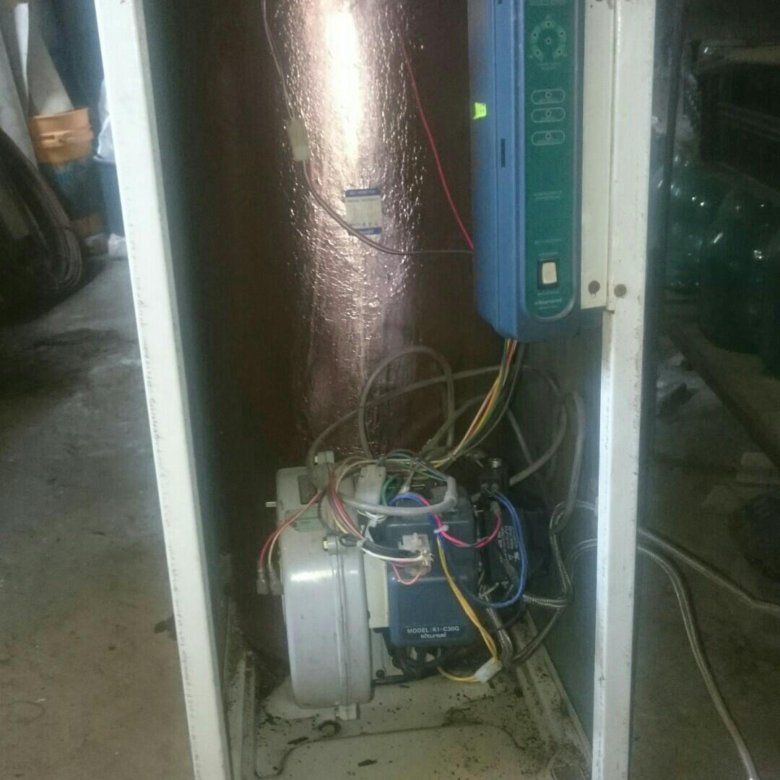

В дизельном котле Китурами откуда-то вытекает теплоноситель. Снял крышку для осмотра и обнаружил на дне воду, мокрый вентилятор и капли воды на горелке. Из-за чего такое бывает?
У вас протек теплообменник. Требуется замена.
Хочется узнать об особенностях работы двухконтурного котла Kiturami, а
именно производит ли он циркуляцию теплоносителя в системе отопления,
когда длительно используется ГВС (например, душ).
Почти во всех настенных моделях при использовании ГВС в системе отопления циркуляция отсутствует. Это конструктивная особенность.
Что делать если газовый котел Китурами после включения работает ровно 2 секунды и выключается? Возможно ли, что он не может прогнать воду в систему?
Тут 2 варианта поломок: или нарушена циркуляция или сломан электрод-ионизатор.
Мой настенный котел Kiturami не хочет набирать температуру в отопительной системе. Устанавливаю 75С, а он при непрерывной работе нагревает максимум до 57С.
В первую очередь необходимо с помощью газового манометра (если его у вас
нет, то необходимо обратиться в газовую службу) проверить давление
газа при остановленном и работающем агрегате. В норме должно быть около
200 мм водяного столба. Если при включении агрегата давление резко
падает, значит, проблема именно в подаваемом газе. Если оно остается в
норме, то можно произвести регулировки, но это стоит делать, обратившись
в
сервисную службу.
Возникла проблема с отопительным котлом Китурами. Почему-то он стал отключаться. Пока идет нагрев воды он нормально работает, но как только нагрев прекращается, то и агрегат перестает работать. В чем может быть проблема?
Как именно он отключается? Полностью отключается? А что показывает в это
время пульт? Установлен ли у вас сетчатый фильтр на возвратной
трубе? По вашему описанию похоже, что вам следует проверить циркуляцию в
системе отопления. Проверьте все установленные в системе фильтры.
___________________________________________________________________________________________
___________________________________________________________________________________________
Ремонт
газовых котлов АОГВ Борино, ЖМЗ, Сиберия, Альфа Калор, Термотехник.
Регулировка газовой автоматики Eurosit 630. Замена термопары и
техническое обслуживание запальной горелки.
Неполадки
и ремонт котлов Baxi Модели Luna, Luna 3 Comfort, Luna Duo Tec
(F / Fi). Двухконтурные, турбированные. Рекомендации по устранению ошибок и неисправностей.
Настройки и регулировка режимов работы.
Газовые
котлы отопления Bosch Модели ZWC, ZSA, ZSC, ZWR, Gaz 5000, Gaz
3000 W ZW, WBN 6000.
Настенные, двухконтурные. Ремонт, регулировки и неисправности.
Параметры настройки функций и режимов.
Рекомендации
по ремонту Navien Модели Deluxe Coaxial, Deluxe Plus, GA. Ошибки
и неполадки.
Работа с дистанционным управлением Кситал. Контроль системы.
Настройка работы по температуре и давлению.
Напольные
котлы Buderus
Ремонт моделей Logano G124, G125, G215, G234, G334. Поломки и
неисправности. Эксплуатация с системой управления Логоматик и
бойлером косвенного нагрева. Режимы и функции.
Эксплуатация
котлов Вайлант Модели Turbotec Atmotec pro/plus VU/VUW INT. Компоненты и рабочие функции. Программы для регулировки. Газовая
система. Установка и монтаж. Техническое обслуживание и
профилактика.
Напольные котлы Protherm
Ремонт моделей Медведь KLOM, KLZ, TLO, PLO мощностью от 20 до 50 кВт. Поломки и неполадки.
Эксплуатация, техническое обслуживание.
Рекомендации по настройкам рабочих параметров.
Лемакс – ремонт и настройки Модели газовых напольных котлов Премиум, Лидер, Патриот. Рабочие характеристики. Модели Prime, Wise. Регулировка автоматики Eurosit, Minisit, Sit Nova. Твердотопливные котлы Форвард.
Настенные котлы Protherm
Ремонт моделей Пантера, Гепард, Ягуар, Рысь, Леопард. Поломки и неисправности.
Эксплуатация и сервисное обслуживание.
Рекомендации по регулировкам рабочих режимов.
Beretta – ремонт и регулировки
Ремонт и эксплуатация котлов Ciao, City, Novella, Exclusive. Настенные и напольные модели. Неисправности и коды ошибок.
Рабочие функции и настройка сервисных режимов. Техническое обслуживание.
Котлы Теплодар Куппер ПРО
Эксплуатация и регулировки твердотопливных котлов мощностью 22, 28, 36 кВт.
Установка автоматической пеллетной горелки АПГ-25, 36, 42.
Настройки рабочих режимов.
Ремонт газовых котлов Оазис Модели настенных котлов ZRT, ZRN, BM. Неисправности и коды ошибок. Советы по устранению неполадок. Рабочие режимы и настройка сервисных параметров. Техническое обслуживание.
Отопительные котлы Альфатерм
Описание напольных котлов модели Beta и настенных газовых котлов Sigma.
Неисправности и коды ошибок. Вопросы по ремонту и устранению неполадок.
Основные работы по обслуживанию.
Wolf – неисправности и ремонт
Установлен котел Вольф. Заметил, что со временем в нем постепенно снижается давление
(примерно на 1 за 2 дня). Проверил все трубы на наличие протечек, но ничего не нашел.
Что еще проверить?
Газовые котлы Junkers
После 7 лет работы у газового котла Junkers ZW-23-KE появились следующие проблемы. Когда начинает работать ГВС,
он или отключается, или перестает работать…
Ремонт котлов Нева Люкс
Нева люкс 8224 (Baltgaz), обнаружил такую проблему: насос постциркуляции не выключается, и неважно, какая температура.
Чтобы убедиться, что это так,
поднял температуру в …
Вероятные ошибки, их коды и неисправности котлов Китурами (Кiturami)
0
Ошибки котлов Китурами и их коды
5 (100%) голосов: 1
Вероятные ошибки и причины возникновения
В этой статье собраны все вероятные неисправности и варианты их устранения, а так же коды ошибок для котлов Китурами (Кiturami). Вся информация читается в следующем порядке: код — наименование — возможная неисправность. Если у вас возникли какие-либо дополнительные вопросы, просьба оставлять их в комментариях к данной статье.
- Код ошибки 01, 02, 03 — Отсутствует розжиг
- Код ошибки 04 — Ошибка сигнала температурного датчика
- Код ошибки 05 — Ошибка сигнала датчика, контролирующего перегрев воды
- Код ошибки 07 — Ошибка вентилятора
- Код ошибки 08 — Нарушена связь между блоком управления котла и комнатным регулятором СTR-5700
- Код ошибки 10 — Загрязнение комнатного пульта org/ListItem”> Код ошибки 11 — Загрязнение воздуха в комнате (увеличение окиси углерода)
- Код ошибки 14 — Проблемы с датчиком температуры выхода ГВС
- Код ошибки 34 — Проблемы с датчиком температуры входа ГВС
- Код ошибки 95 — Уровень теплоносителя ниже установленной нормы
- Код ошибки 96 — Температура воды теплоносителя превышает предельно допустимые значения
- Код ошибки 97 — Утечка газа
- Код ошибки 98 — Ошибка наличия топлива org/ListItem”> Код ошибки 00 — Неисправность комнатного пульта или провода к нему
- Возможные поломки
- На блоке управления не горит светодиод, обозначающий сеть
- Светится лампочка, обозначающая низкий уровень воды
- Горит светодиод, означающий перегрев
- Горит лампочка безопасность
- Время работы насоса значительно дольше, чем обычно
- Котел достигает необходимую температуру дольше, чем обычно
Код ошибки 01, 02, 03 — Отсутствует розжиг
- Возможно, газ не поступает в горелку из-за того, что закрыта запорная арматура.
Необходимо ее открыть, после этого перезапустить агрегат. Требуется проверить газовый фильтр. Если он загрязнён настолько, что газ не проходит, необходимо вызвать специалиста из ближайшей сервисной службы.
- Аппарат зажигается, но после этого он останавливается по аварии. Необходимо убедиться, что жалюзи, и прочее отверстия, которые обеспечивают доступ воздуха в него, не перекрыты.
- Важно убедиться, что продукты сгорания успешно отводятся в дымоход. Все обнаруженные препятствия устранить. После этого требуется перезапустить агрегат. Если неполадку не удалось устранить собственными силами, рекомендуется обратиться в ближайший сервисный центр.
Код ошибки 04 — Ошибка сигнала температурного датчика
Прибор не получает сигнал от датчика температуры воды или сломан датчик, или нет связи. Требуется выключить агрегат, и обратиться в ближайший сервисный центр.
Код ошибки 05 — Ошибка сигнала датчика, контролирующего перегрев воды
Котёл Китурами не получает сигналы от датчика, контролирующего перегрев воды. Возможно, сломан датчик или нарушена связь. Требуется остановить прибор обратиться в ближайший сервисный центр.
Код ошибки 07 — Ошибка вентилятора
Возможно, в вентилятор попал какой-либо посторонний предмет, скорость вращения лопастей или слишком высокая, либо слишком низкая. Сильный ветер, попадающий в дымовую трубу, влияет на скорость вращения вентилятора. В случае появления этого кода, требуется откорректировать и заново установить трубу для отвода дыма. Возможно, в одном из колен присутствует конденсат. Его следует удалить. Если с проблемой не удалось справиться собственными силами, нужно обратиться в ближайший сервисный центр.
Код ошибки 08 — Нарушена связь между блоком управления котла и комнатным регулятором СTR-5700
Длина проводов, по которым осуществляется эта связь, должна быть не более 10 м. Также на работу этого датчика влияют приборы или провода, работающие рядом. Чтобы убедиться в причине проблемы, необходимо выключить датчик и проверить, как работает прибор. Если проблема ушла, то необходимо комнатный регулятор установить в другое место. Если проблему не удалось решить самостоятельно, необходимо обратиться в ближайший сервисный центр.
Код ошибки 10 — Загрязнение комнатного пульта
Нажмите кнопку «Рестарт» на комнатном пульте – перезагрузите котел.
Код ошибки 11 — Загрязнение воздуха в комнате (увеличение окиси углерода)
Необходимо проветрить комнату.
Код ошибки 14 — Проблемы с датчиком температуры выхода ГВС
Нет контакта с датчиком, либо он сломан. Требуется остановить котел, и обратиться в сервисный центр.
Код ошибки 34 — Проблемы с датчиком температуры входа ГВС
Нет контакта с датчиком, либо он сломан. Требуется выключить агрегат, и вызвать специалиста сервисной службы.
Код ошибки 95 — Уровень теплоносителя ниже установленной нормы
Убедиться, что в котле вода присутствует. Проверить герметичность системы. Проверить давление в системе. Убедиться, что воздушный автоматический клапан работает. Если проблемы не удалось решить самостоятельно, обратитесь к специалисту.
Код ошибки 96 — Температура воды теплоносителя превышает предельно допустимые значения
Она выше 97 градусов. При этом циркуляционный насос принудительно включается для обеспечения остывания воды. Необходимо убедиться, что теплоноситель остыл, и после этого перезапустить прибор. Если не удалось устранить вышеперечисленные неисправности, нужно обратиться в ближайший сервисный центр.
Код ошибки 97 — Утечка газа
Срочно закрыть газовый кран, расположенный перед агрегатом. Вызвать специалиста газовой службы.
Код ошибки 98 — Ошибка наличия топлива
Проверьте, достаточно ли топлива, поступает ли оно в котел.
Код ошибки 00 — Неисправность комнатного пульта или провода к нему
Нажмите кнопку «Рестарт» на комнатном пульте – перезагрузите котел.
Если вы на 100% не уверены в чем именно проблема и в том, что вы сможете ее решить — немедленно обратитесь в сервисный центр для диагностики и устранения неисправности.
Возможные поломки

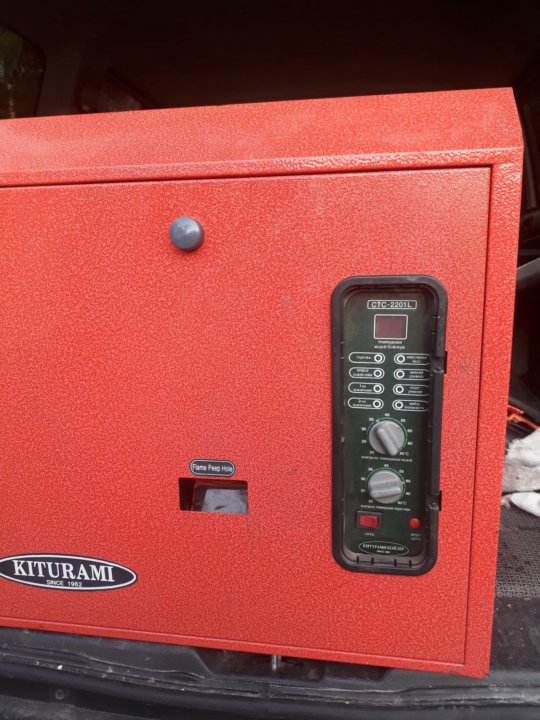

На блоке управления не горит светодиод, обозначающий сеть
- Нет электропитания. Необходимо убедиться, что в розетке оно присутствует.
- Проверить предохранитель, расположенный на трансформаторе зажигания. При необходимости заменить.
Светится лампочка, обозначающая низкий уровень воды
- Отсутствует вода в агрегате, или ее уровень значительно ниже минимального необходимого значения.
- На датчик не подается питание. Проверить питание на черном проводе в корпусе прибора.
Горит светодиод, означающий перегрев
- Неправильно происходит нагрев теплоносителя в системе отопления.
- Не отрегулировано или неправильно настроена система клапанов, установленных на трубопроводе системы отопления.
- Сетчатый фильтр сильно загрязнён, нарушена циркуляция теплоносителя.
- Сломан или выключен циркуляционный насос.
Горит лампочка безопасность
- Отсутствует подача газа, или газ подается со слишком низким давлением.
- Проверь клапан.
Время работы насоса значительно дольше, чем обычно
На блоке управления при этом горит светодиод, отвечающий за температуру воды в котле.
- Неправильно происходит нагрев теплоносителя.
- В системе отопления образовался воздух.
Котел достигает необходимую температуру дольше, чем обычно
При работающей горелке агрегат достигает необходимой температуры за значительно больший период времени, чем обычно
- Слишком низкое давление газа в системе.
- Газовый фильтр слишком загрязнён.
При включении горелки раздается вибрирующий звук. Когда котёл выходит на постоянную работу, звук прекращается. Неправильно рассчитан дымоход, продукты сгорания отводятся некорректно. Через какое-то время использования прибора, его эффективность работы изменилось в худшую сторону. Этот наблюдается и при режиме отопления, и при режиме ГВС. Необходимо чистить теплообменник, так как он внутри покрылся налетом.
Теги: Kiturami Коды ошибок
энергий | Бесплатный полнотекстовый | Эффективность и технико-экономическое обоснование системы скважины со стоячей колонной (SCW) с использованием глубокой геотермальной скважины
1.

Возобновляемые источники энергии привлекли внимание в последние годы из-за опасений по поводу атомных электростанций и истощения запасов ископаемого топлива. С момента объявления «Демонстрационного акта о солнечном отоплении и охлаждении» в 1974 году [1] Соединенные Штаты (США) продвигали политику, поддерживающую использование возобновляемых источников энергии. Япония создала Организацию развития новой энергетики (NEDO) в 1980 для поддержки развития систем возобновляемой энергии и продвижения использования возобновляемой энергии [2,3]. В Корее в 2014 году был пересмотрен «Закон о содействии развитию, использованию и распространению новой и возобновляемой энергии». потребности с использованием возобновляемых источников энергии [4]. Поэтому в Корее были внедрены различные системы возобновляемой энергии. Установка систем геотермальных тепловых насосов (GSHP) для отопления и охлаждения зданий быстро растет в Корее. В целом ГТН делятся на замкнутые системы, основанные на циркуляции теплоносителя в подземном трубопроводе, и разомкнутые системы, основанные на теплообмене с грунтовыми водами [5]. Другая классификация может быть сделана в соответствии с глубиной, пересекаемой грунтовыми теплообменниками, которые, таким образом, делятся на неглубокие (до 300 м) и глубинные (более 300 м) геотермальные тепловые насосы, причем поверхностные системы в значительной степени преобладают над глубинными системами. Хотя глубинные геотермальные системы отопления более эффективны, чем неглубокие, исследования и технологические разработки этих систем все еще далеки от удовлетворительных, поскольку затраты на установку все еще очень высоки. Исследование физических и тепловых свойств грунта целевого района, наряду с количественным анализом доступного тепла, необходимо для использования глубинной геотермальной энергии, которая имеет значительный потенциал из-за высокой температуры источника. Кроме того, должен быть известен временной тренд потребности объекта в энергии. Для использования глубоководной геотермальной энергии в промышленности и общественном секторе следует учитывать первоначальные затраты (учитывая потенциал глубинной геотермальной энергии), а также необходима объективная стоимость жизненного цикла (LCC).
Нгуен и др. [6] оценили влияние потока подземных вод в трещиноватых водоносных горизонтах, используя численную связанную модель систем скважин со стоячими колоннами (SCW). В своей модели они добились хорошего согласия с эталонными численными решениями. Парк и др. [7] изучили системы тепловых насосов грунтовых вод (GWHP) посредством полевых испытаний и численных исследований. Анализ подтвердил, что тепловая дисперсия является очень важным конструктивным фактором при работе с более крупными системами GWHP. Касассо и др. [8] разработали модель термической переработки в GWHP, которая была подтверждена численным моделированием с помощью FEFLOW. Этот инструмент можно использовать для проектирования GWHP. Ло Руссо и др. [9,10,11] смоделировали GWHP для оценки гидрогеологической устойчивости обратной закачки воды на установке, установленной в Туринском политехническом университете (Италия) для охлаждения различных зданий. Были проанализированы различные сценарии, которые значительно различаются как с точки зрения общих затрат станции (инвестиции, техническое обслуживание и общее потребление электроэнергии), так и с точки зрения воздействия на окружающую среду. Для оценки зоны термического влияния (ЗТЗ) было выполнено численное моделирование. Minea [12] провел эксперимент в режиме нагрева-охлаждения двух колодцев со стоячими колоннами, которые были более мелкими, чем замкнутая система. Автор пришел к выводу, что теплопроизводительность системы без искусственного обмена грунтовых вод относительно высока в течение ограниченного периода времени. Эффективное осушение в режиме естественного охлаждения недостижимо.
Замкнутые и разомкнутые системы, использующие неглубокую геотермальную энергию, преимущественно используются в исследованиях и технологических разработках для применения геотермального тепла в зданиях по всему миру. Было проведено мало исследований относительно изменений температуры источника тепла и количества потребляемой энергии. Корейский институт геолого-геофизических исследований и минеральных ресурсов (KIGAM) провел оценку возможностей глубоководной геотермальной энергетики на Корейском полуострове, чтобы оценить внутренние запасы геотермальной энергии. По данным обследования температура 90 °С измерено на глубине 2385 м. Предполагая такой же градиент температуры грунта на глубине 2 км и более, можно получить температуру геотермального резервуара 180 °C на глубине 5 км [13,14]. Таким образом, в этом исследовании было построено испытательное оборудование в реальном масштабе, и была рассчитана фактическая доступность энергии для глубокой геотермальной скважины, установленной в Soenggok-ri, Heunghae-eup, Pohang-si, Южная Корея, чтобы оценить доступность глубоких геотермальных скважин. геотермальная энергия. На основе полученных результатов была проведена оценка каждой площади на предмет ее потенциального использования в контролируемом садоводстве. Кроме того, на основе LCC были проанализированы экономические показатели глубинной геотермальной системы и проведено сравнение с существующими отопительными котлами.
2. Резюме эксперимента по нагреву
2.1. Описание объекта
Целью этого эксперимента является район Хынхэ в северной части Пхохана, Кёнбук, Южная Корея. Южная Корея расположена на 36,02° северной широты и 129,33° восточной долготы. Что касается погоды в Пхохане, расположенном в юго-восточной части Корейского полуострова, где среднегодовая температура и осадки составляют 14,2 °C и 1152 мм соответственно. Пхохан обращен к Восточному морю и имеет умеренный климат из-за присутствия океана и теплого течения [15]. Поверхность земли в этом районе представляет собой поверхность осадконакопления, принадлежащую супергруппе Кёнсан мелового периода. Каменистый кристаллический туф, биотитовый гранит, фельзит и кристаллический туф распространены по всему региону, слагая коренные породы бассейна Пхохан [13]. Место проведения эксперимента — один из районов с большим энергетическим потенциалом в Южной Корее [16]. В ходе исследований, начатых в 2003 г., была пробурена глубокая скважина для разработки глубоких геотермальных энергетических ресурсов, и был проведен эксперимент по нагреву с использованием одной скважины, расположенной между четырьмя глубокими геотермальными скважинами.
2.2. Резюме эксперимента и системы отопления
В этом исследовании был проведен эксперимент по нагреву с использованием SCW, как показано на рисунке 1. На этих установках одна и та же глубокая геотермальная скважина используется как для забора, так и для закачки грунтовых вод, что используется в качестве источника тепла для теплового насоса. Системы SCW
привлекают все большее внимание благодаря своим преимуществам, таким как низкая стоимость строительства и высокая скорость теплообмена на глубину скважины по сравнению с системой с замкнутым контуром, поскольку они напрямую используют грунтовые воды в качестве теплоотвода, таким образом поддерживая постоянную температуру [17]. ,18]. Была построена лаборатория реального масштаба, и экспериментальное оборудование GSHP использовалось для изучения возможности глубокого SCW. Лаборатория расположена в Heunghae-eup, Pohang, Южная Корея, и была построена с использованием контейнерной конструкции размером 12 м 9 . 0005 2 в области. На рис. 2 показана принципиальная схема системы оборудования, разработанной в этом исследовании. Конфигурация системы включает теплообменник, тепловой насос и агрегаты на стороне нагрузки, как показано в таблице 1 [14,18].
Грунтовый теплообменник представляет собой SCW глубиной 2383 м, как показано на рис. 3; забор воды осуществляется с помощью погружных насосов мощностью 29,42 кВт. Система теплового насоса (WaterFurnace, Уэйн, Нью-Джерси, США) состоит из пластинчатого теплообменника, теплового насоса производительностью 5 РТ для нагрева и охлаждения и циркуляционного насоса. Нагрузочная часть (SHINWOO, Паджу, Южная Корея) состоит из теплоаккумулятора объемом 200 л, фанкойла (FCU) мощностью 14,5 кВт для обогрева и циркуляционного насоса. Для анализа изменения температуры воды в скважине и работы системы был проведен мониторинг путем установки датчика температуры, расходомера и измерителя мощности вокруг водопровода и теплового насоса, как показано в таблице 2. из шести датчиков температуры были установлены, как показано на рисунке 3, для измерения температуры источника тепла. Циркуляционный расход измерялся с помощью электронного расходомера, а для измерения количества электроэнергии, потребляемой при работе теплового и циркуляционного насосов, использовался однофазный двухпроводной электросчетчик. В этом исследовании для сохранения данных, измеренных в системе SCW, использовался регистратор данных [14,18].
2.3. Метод эксперимента
В таблице 3 показаны методы испытаний, используемые во время операции нагрева системы. Внутри лаборатории была установлена имитационная охлаждающая нагрузка с учетом отсутствия отопительной нагрузки в течение дня.
Испытание в режиме обогрева было проведено для анализа максимальной тепловой нагрузки, которую может обеспечить система в непрерывном режиме, без учета операции стравливания SCW. Испытание на нагрев проводилось в течение 3 месяцев с 18 ноября 2014 г. по 11 февраля 2015 г. Сравнивались температура источника тепла внутри скважины, а также производительность системы (в соответствии с изменением расхода и заданной температурой FCU). и проанализировано. Температура на стороне нагрузки теплового насоса была установлена на уровне 45 °C. Разность температур (ΔT) на теплообменнике была установлена равной 5 °C. При использовании глубоких геотермальных скважин в контролируемых садоводческих хозяйствах необходим количественный анализ потребления энергии на растение для определения заданной температуры нагрева. Поэтому было задано изменение температуры FCU (от 30 до 22 °C). Потребляемая мощность установленного погружного насоса составила 15,3 кВт при испытании на просадку 416 л/мин. В эксперименте использовались более низкие скорости потока 70 и 50 л/мин, поэтому потребляемая мощность теплового насоса пропорционально уменьшилась до 2,50 и 1,65 кВт соответственно.
3. Экспериментальные результаты
3.1. Изменение температуры воды источника тепла
На рис. 4 показано изменение температуры воды во время работы систем отопления с использованием глубокой геотермальной скважины. T1 (Heat source_In) и T2 (Heat source_Out) – временные ряды температуры воды на входе и выходе из скважины соответственно. После окончания работы в режиме нагрева при расходе 70 л/мин и заданной температуре 30 °С БКУ температуры входной и обратной воды составили 40,06 и 36,9.9 °С соответственно; эти температуры увеличились до 41,84 и 38,57 °C во второй период при 50 л/мин и заданной температуре FCU 22 °C.
Максимальная температура воды на входе была достигнута на уровне 42,04 °C, а затем снизилась до 41,84 °C в конце эксперимента; считается, что это надежно реагирует на тепловую нагрузку на культуру, когда глубокая геотермальная скважина преимущественно используется на контролируемой садоводческой ферме. T3 (Тепловой насос_Вход) и T4 (Тепловой насос_Выход) на рисунке 4 представляют собой временные ряды температуры воды на выходе из теплового насоса, который подключен к пластинчатому теплообменнику. В T5 (сторона нагрузки_вход) и T6 (сторона нагрузки_выход) на рисунке 4 температура воды источника тепла на стороне нагрузки, а также средние температуры на входе и выходе во время операции обогрева были измерены как 45,16 и 42,62 °C соответственно, как температура теплового насоса была установлена на уровне 45 °C. Температура источника тепла в этой системе со временем постепенно увеличивалась, что указывает на то, что потенциал геотермальной энергии больше, чем в результате эксперимента.
3.2. Тепловая мощность теплового насоса
На рис. 5 показана средняя скорость теплообмена и потребление электроэнергии системой при работе ГТЦ в режиме обогрева. Скорость теплообменника рассчитывали по уравнению (1):
где Q: скорость теплообмена (кВт), C p : удельная теплоемкость (кДж/кг·°C), м˙w: скорость потока (л/с ), ΔT: разница температур (°C).
Средняя скорость теплообмена системы составляет 25,77 кВт при расходе 70 л/мин и 27,25 кВт при расходе 50 л/мин.
Это происходит из-за постоянного повышения температуры источника тепла. Средняя потребляемая мощность циркуляционного насоса на стороне источника и нагрузки составляет 0,5 кВт, а потребляемая мощность теплового насоса — 4,7 кВт.
На рис. 6 показан КПД теплового насоса (HP.COP) и всей системы (S.COP) во время эксперимента по нагреву, рассчитанный с использованием уравнений (2) и (3):
, где ΣQ: общая мощность нагрева (кВт), ΣВт л.с. : потребление электроэнергии тепловым насосом (кВт), ΣВт p : потребление электроэнергии циркуляционным насосом (кВт).
Средний КПД теплового насоса составляет 5,5 и 5,8 для первой и второй части эксперимента по нагреву соответственно, т. е. при расходах 70 и 50 л/с соответственно. Эти значения заметно выше 3,1, т. е. минимального стандартного значения по [17]. Температура источника тепла продолжала повышаться до 41,04 °C, как показано на рисунке 4. Таким образом, мы считаем, что скорость теплообмена системы и производительность теплового насоса были бы намного выше при оптимальных условиях эксплуатации. Средний КПД системы, отражающий потребляемую мощность каждой системы объекта, составляет 3,1 и 3,6 при расходе 70 и 50 л/с соответственно. Причина, по которой КПД системы намного ниже, чем у теплового насоса, заключается в том, что потребляемая мощность погружного насоса была относительно высокой по сравнению с системой с замкнутым контуром. Если бы погружной насос был оптимизирован, КПД системы можно было бы существенно улучшить.
4. Анализ осуществимости сценария контролируемого садоводства
4.1. Сводка по моделированию
Количественный анализ потребления энергии в зданиях, обслуживаемых геотермальной электростанцией, необходим для оценки возможности использования геотермальной энергии. Таким образом, в этом исследовании был проведен анализ тепловой нагрузки с учетом стандартных материалов, используемых для покрытий теплиц в Корее; стекло, полиэтилен и поликарбонат [19] (рис. 7). Программное обеспечение TRNSYS (Университет Висконсина, Мэдисон, Висконсин, США) 17 было адаптировано для моделирования динамической энергии этих стандартных теплиц. TRNSYS может моделировать сложные энергетические системы, которые воспроизводятся путем сборки модульных компонентов, моделируемых библиотеками (Типы). Условия моделирования приведены в Таблице 4. Были использованы данные о погоде от Метеонорм, который находится в Ульсане, недалеко от Пхохана. Предполагается, что продуктом, выращенным в контролируемых садоводческих хозяйствах, является паприка, а температура в помещении была установлена на уровне 18 °C. Регулирование температуры внутри теплицы осуществляется вентиляцией, а интенсивность вентиляции была установлена на уровне 1,57 раз/ч в соответствии с предписаниями Управления по развитию сельских районов Кореи (RDA) [20]. В этом исследовании время работы теплицы было установлено как 24-часовая непрерывная работа, и была рассчитана тепловая энергия, необходимая на единицу площади (в соответствии с условиями эксплуатации теплицы).
4.2. Результаты моделирования
На рисунке 8 и в таблице 5 показаны результаты анализа тепловой нагрузки. Результаты, в зависимости от типа покрытия, показали, что общая годовая тепловая нагрузка составляет 146,77 МВтч/год для стекла, 85,33 МВтч/год для полиэтилена и 96,04 МВтч/год для поликарбоната. Было подтверждено, что стеклянная теплица потребляет примерно в 1,6 раза больше энергии, чем теплица, покрытая другими материалами, из-за более высокого коэффициента пропускания (значение U). Коэффициент пропускания солнечной энергии (значение G) поликарбоната ниже, чем у полиэтилена, и, следовательно, потребление тепла поликарбонатной теплицей выше из-за меньшего солнечного излучения. Расчетная пиковая тепловая нагрузка составила 83,58 кВт для стекла, 58,64 кВт для полиэтилена и 56,42 кВт для поликарбоната. Предполагая, что ПГВТ имеет дебит 300 м 3 /сутки расчетная тепловая мощность составляет 72,74 кВт, что достаточно для покрытия пиковой нагрузки теплицы из полиэтилена и поликарбоната, но не теплицы со стеклянным покрытием.
5. Экономический анализ
5.1. Резюме экономического анализа
В зависимости от типа внешнего покрытия теплицы и, следовательно, от тепловой нагрузки был проведен сравнительный экономический анализ, как показано на рис. 9. Стоимость жизненного цикла (LCC) и окупаемость инвестиций (ROI). ) были рассчитаны с использованием метода анализа приведенной стоимости, который описывается следующими уравнениями:
где P F : приведенная стоимость будущих денежных средств, P A : коэффициент капитализации аннуитета, F: затраты, понесенные через n лет, A: ежегодные затраты, i: дисконтированная стоимость.
5.2. Расчет начальной стоимости
Начальная стоимость была рассчитана, как показано в Таблице 6, исходя из пиковой отопительной нагрузки, от которой зависит требуемая мощность теплового насоса/котла.
Начальная стоимость котла взята из прайс-листа компании Kiturami в Южной Корее [21]. Предполагая глубину 1 км для SCW, стоимость земляных работ для геотермального теплообменника была рассчитана на основе оценок корейских компаний GSHP. Стоимость теплового насоса в зависимости от мощности взята из [22]. Первоначальная стоимость системы геотермального отопления в 38-46 раз выше, чем у масляного котла, как указано в таблице 6. Были рассмотрены два масляных котла: котел 1 мощностью 116,3 кВт и КПД 83% и котел 2 мощностью 81,4 кВт и КПД 82%.
5.3. Расчет эксплуатационных расходов
LCC каждой системы рассчитывался с учетом затрат на энергию и техническое обслуживание. В таблице 7 представлены цены на дизельное топливо в Корее по состоянию на июнь 2015 г. [23] и теплотворная способность дизельного топлива в идеальном котле с учетом эффективности котлов 1 (83%) и 2 (82%).
COP теплового насоса должен учитывать различные эффекты, такие как метод работы системы, свойства грунта и т. д., чтобы рассчитать эксплуатационные расходы GSHP. По этой причине эксплуатационные расходы были рассчитаны путем установки КПД теплового насоса на уровне 3,1 в соответствии с минимальным стандартным значением производительности, указанным в [17]. Для расчета стоимости электроэнергии для питания теплового насоса использовался специальный тариф Корейской электроэнергетической корпорации [24]. Для затрат на техническое обслуживание предполагалось, что масляные котлы необходимо заменять через 10 лет, а тепловой насос не нужно заменять в течение 20-летнего срока службы. В Таблице 8 указано годовое потребление энергии каждой системой.
В Таблице 9 приведены годовые эксплуатационные расходы мазутного котла и ГТЦ. Годовые эксплуатационные расходы снижаются на 19 миллионов южнокорейских вон (SKW) примерно на 12 миллионов SKW в пластиковой теплице и примерно на 13 миллионов SKW в теплице из поликарбоната при использовании дизельного топлива в качестве источника тепла.
5.4. Анализ периода окупаемости
Анализ рентабельности инвестиций был проведен с использованием метода анализа приведенной стоимости с преобразованием всех затрат (годовая эксплуатация и затраты на техническое обслуживание системы и т. д.), возникающих в жизненном цикле системы энергоснабжения. Средняя стоимость казначейских облигаций с трехлетним сроком погашения на 10 лет (2005–2014 гг.) В Системе экономической статистики Корейского банка составляла 3,9.4% [25]. В случае жидкотопливного котла, предполагая, что затраты на замену и установку котла производятся каждые 10 лет, были рассчитаны единовременные затраты. На рис. 10 показан анализ LCC котла на дизельном топливе и GSHP для различных материалов покрытия. Экономическая выгода от внедрения GSHP обнаружена для всех материалов, так как срок окупаемости меньше, чем 15 лет жизни установки, рассматриваемых в нашем анализе, т. е. около 6 лет для стеклянной теплицы (которая характеризуется более высоким энергопотреблением), около 9 лет.лет для теплицы из полиэтилена и 8 лет для теплицы из поликарбоната.
6. Выводы
В этом исследовании производительность системы и наличие глубинной геотермальной энергии были проанализированы с помощью эмпирических экспериментов по нагреву глубокой геотермальной скважины типа SCW, установленной в Пхохан-Си, Южная Корея. Кроме того, был проведен анализ тепловой нагрузки в зависимости от материалов наружного покрытия с использованием инструмента моделирования динамического теплового анализа. По результатам энергетического моделирования были проанализированы экономические показатели глубокой геотермальной скважины в сравнении с обычным масляным котлом. Были получены следующие результаты.
Эксперимент по нагреву глубокой геотермальной скважины показал, что температура со временем повышалась, достигнув конечного значения 41,84 °C. Анализ производительности ГШТ показал, что средний показатель ВД.КПД составляет 5,5 при расходе 70 л/мин и заданной температуре ПЧ 30 °С и 5,8 при расходе 50 л/мин и заданной температуре ПЧ. 22°С. Такая производительность намного превышает минимальное стандартное значение, указанное в ASHRAE. Поэтому ожидается, что глубокая геотермальная скважина для теплицы с преобладающей тепловой нагрузкой будет эффективно работать в долгосрочной перспективе.
Результаты анализа LCC для каждого типа наружного покрытия при замене существующего дизельного котла на GSHP показывают экономическую прибыль примерно через 6 лет для теплицы из стекла, через 9 лет для полиэтилена и через 8 лет для поликарбоната.
В будущем оптимальные условия эксплуатации и методы проектирования будут установлены при длительном режиме обогрева с использованием глубокой геотермальной скважины путем постоянного мониторинга систем.
Благодарности
Это исследование было поддержано Проектом фундаментальных исследований Корейского института геонаук и минеральных ресурсов (KIGAM), финансируемым Министерством науки, ИКТ и планирования будущего Кореи (GP2011-003), и Программой фундаментальных научных исследований через Национальный исследовательский фонд Кореи (NRF), финансируемый Министерством образования, науки и технологий (2015R 1D 1A3A01020132).
Вклад авторов
Все авторы внесли равный вклад в эту работу. Все авторы разработали эксперимент и моделирование, обсудили результаты и последствия и прокомментировали рукопись на всех этапах.
Конфликт интересов
Авторы заявляют об отсутствии конфликта интересов.
Ссылки
- “> Счетная палата правительства США (GAO). Доступно в Интернете: http://www.gao.gov/products/EMD-80-41 (по состоянию на 15 января 2016 г.).
- Возобновляемые источники энергии Профили стран Азии; Международное агентство по возобновляемым источникам энергии (IRENA): Абу-Даби, ОАЭ, 2013 г.
- Белая книга по новым и возобновляемым источникам энергии; Центр новых и возобновляемых источников энергии Корейского энергетического агентства: Йонъин, Корея, 2014 г.
- Министерство государственного законодательства Кореи. Национальный правовой информационный центр. Доступно в Интернете: http://www.law.go.kr (по состоянию на 8 июля 2015 г.).
- Нам, Ю.Дж.; Че, Х.Б. Численное моделирование для оптимального проектирования системы теплового насоса с использованием грунтового источника с использованием фундамента здания в качестве горизонтального теплообменника. Энергетика 2014 , 73, 933–942.
[Google Scholar] [CrossRef]
- Нгуен, А.; Паскье, П.; Маркотт, Д. Влияние потока подземных вод в трещиноватых водоносных горизонтах на производительность скважин с стоячей колонной. Геотермия 2015 , 58, 39–48. [Google Scholar] [CrossRef]
- Park, BH; Бэ, Г.О.; Ли, К.К. Важность тепловой дисперсии при проектировании системы теплового насоса подземных вод (GWHP): полевое и численное исследование. Продлить. Энергия 2015 , 83, 270–279. [Google Scholar] [CrossRef]
- Касассо, А.; Sethi, R. Моделирование термической рециркуляции, происходящей в тепловых насосах грунтовых вод (GWHP). Продлить. Энергия 2015 , 77, 86–93. [Google Scholar] [CrossRef]
- Russo, S.L.; Чивита, М.В. Разработка тепловых насосов для грунтовых вод с открытым контуром для больших зданий: тематическое исследование. Геотермия 2009 , 38, 335–345. [Google Scholar] [CrossRef] “> Russo, S.L.; Таддиа, Г.; Баччино, Г.; Верда, В. Различные сценарии проектирования, связанные с тепловым насосом грунтовых вод с открытым контуром в большом здании: влияние на подземное и первичное потребление энергии. Энергетическая сборка. 2011 , 43, 347–357. [Google Scholar] [CrossRef]
- Russo, S.L.; Таддиа, Г.; Верда, В. Развитие зоны термического влияния (TAZ) вокруг системы теплового насоса грунтовых вод (GWHP): анализ чувствительности. Геотермия 2012 , 43, 66–74. [Google Scholar] [CrossRef]
- Минеа, В. Экспериментальное исследование надежности теплонасосных систем со стоячими колоннами в жилых домах без слива в холодном климате. заявл. Терм. англ. 2013 , 52, 230–243. [Google Scholar] [CrossRef]
- Хван С.Х.; Парк, И. Х.; Песня, Ю.Х. Интерпретация геофизических каротажей из глубокой геотермальной скважины в Пхохане. Дж. Геофиз. Геофиз. Исследуйте. 2007 , 10, 332–344.
[Google Академия]
- Разработка технологии для CO 2 Геологическое хранение и защита зеленых энергетических ресурсов в глубокой геосреде: характеристика геотермальных аномалий и оценка геотермальных ресурсов в юго-восточной части Корейского полуострова; Корейский институт геолого-геофизических исследований и минеральных ресурсов (KIGAM): Тэджон, Корея, 2014 г.
- Ресурсы Корейского метеорологического управления (KMA). Доступно в Интернете: http://www.kma.go.kr (по состоянию на 2 июля 2015 г.).
- Веб-сайт Корейского института энергетических исследований (KIER). Доступно в Интернете: http://kredc.kier.re.kr/eBookFile/GEO/GEO.HTML (по состоянию на 17 января 2016 г.).
- Руководство по геотермальным тепловым насосам: Руководство по проектированию и установке для г. Нью-Йорка; Департамент дизайна и строительства города Нью-Йорка: Нью-Йорк, штат Нью-Йорк, США, 2012 г. “> Чо, Дж. Х.; Ким, ХК; Нам, Ю. Дж. Исследование производительности системы геотермального теплового насоса с использованием глубокой скважины. Материалы Зимней ежегодной конференции SAREK 2014, Сеул, Корея, 28 ноября 2014 г.; стр. 413–416.
- Park, JC Направление дизайна и стандартная модель оранжереи корейского типа. корейский соц. Био-среда. Контроль 1993 , 6, 16–30. [Google Scholar]
- Новая сельскохозяйственная энергосберегающая технология для улучшения баланса управления фермой; Корейская администрация развития сельских районов (RDA): Чонджу, Корея, 2010 г.
- Котел Китурами. Доступно в Интернете: http://krb.co.kr/products (по состоянию на 21 июня 2015 г.).
- Центр новых и возобновляемых источников энергии Корейского энергетического агентства. Доступно в Интернете: http://www.knrec.or.kr (по состоянию на 21 июня 2015 г.).
- Корейская национальная нефтяная корпорация (KNOC).
Доступно в Интернете: http://www.knoc.co.kr (по состоянию на 22 июня 2015 г.).
- Электроэнергетическая корпорация (KEPCO). Доступно в Интернете: http://home.kepco.co.kr (по состоянию на 22 июня 2015 г.).
- Система экономической статистики (ECOS). Доступно в Интернете: http://ecos.bok.or.kr (по состоянию на 13 июля 2015 г.).
Рисунок 1. Колодец со стоячей колонной (SCW).
Рисунок 1. Колодец со стоячей колонной (SCW).
Рисунок 2. Принципиальная схема систем геотермального теплового насоса (GSHP). Воспроизведено с разрешения [14,18].
Рисунок 2. Принципиальная схема систем геотермального теплового насоса (GSHP). Воспроизведено с разрешения [14,18].
Рисунок 3. Концептуальный эскиз глубокой геотермальной скважины. Воспроизведено с разрешения [14,18].
Рисунок 3. Концептуальный эскиз глубокой геотермальной скважины. Воспроизведено с разрешения [14,18].
Рисунок 4. Температура экспериментальных результатов.
Рисунок 4. Температура экспериментальных результатов.
Рисунок 5. Скорость теплообменника и потребляемая мощность системы.
Рисунок 5. Скорость теплообменника и потребляемая мощность системы.
Рисунок 6. Теплопроизводительность GSHP: COP теплового насоса (HP.COP, синие ромбы) и всей системы (S.COP, красные квадраты) с обменом тепловой мощностью (H.P_HER, зеленые треугольники).
Рисунок 6. Теплопроизводительность GSHP: COP теплового насоса (HP.COP, синие ромбы) и всей системы (S.COP, красные квадраты) с обменом тепловой мощностью (H.P_HER, зеленые треугольники).
Рисунок 7. Модель парника.
Рис. 7. Модель парника.
Рисунок 8. Тепловая нагрузка каждого корпуса.
Рисунок 8. Тепловая нагрузка каждого корпуса.
Рисунок 9. Принципиальная схема экономического анализа.
Рис. 9. Принципиальная схема экономического анализа.
Рисунок 10. Сравнительный анализ стоимости жизненного цикла (LCC) и периода окупаемости.
Рисунок 10. Сравнительный анализ стоимости жизненного цикла (LCC) и периода окупаемости.
Таблица 1. Конфигурация системы.
Системные стороны | Композиция | Спецификации | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Геотермальный теплообменник | СРЕДЕНИЯ | .0307 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Heat Source | Groundwater | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Submersible Pump | 30 kW | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Circulation Pump | Flow Rate Max 400 L/min | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Heat Pump | Heat Pump | Heating 4.![]() | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Охлаждение 4.74 RT | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Теплообменник | Пластина | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Циркуляционный насос | Макс. расход 333 л/мин
Table 2 Оборудование для мониторинга.
Таблица 3. Резюме экспериментов.
Таблица 4.
4 5 Таблица 5.![]()
Таблица 6. Начальная стоимость каждой системы.
|
