KITURAMI Twin Alpha -16. Инструкция. Настенный газовый котел
Просмотр
Доступно к просмотру 24 страницы. Рекомендуем вам скачать файл инструкции, поскольку онлайн просмотр документа может сильно отличаться от оригинала.
Европейский Российский Китайский Промышленный Сертифик ат Сертифик ат сертификат стандарт сертификат стандарт международной системы республики организации экологического Корея по стандартизации менеджмента Газовые настенные котлы TWIN ALPHA Руководство пользователя • TWIN ALPHA (Closedtype) – 13/ 16/ 20/ 25/ 30 Руководство по эксплуатации и установке котла Ознакомьтесь с руководством пользователя, и храните его всегда рядом с котлом. Руководство пользователя содержит информацию о продукте и технике безопасности которые необходмо соблюдать при эксплуатации котла. www.krb.co.kr Для правильной эксплуатации котла используйте данное руководство и храните его для дальнейшего применения.
Предупреждающие символы и правила техники безопасности Благодарим Вас за выбор котла Kiturami. ? В р у к о в о д с т в е д л я п о л ь з о в а т е л е й и с п о л ь з у ю т с я с и м в о л ы д л я о б о з н а ч е н и я т е х с л у ч а е в , к о г д а н е о б х о д и м о п р о я в и т ь о с т о р о ж н о с т ь в Для правильного использования и технического обслуживания котла ц е л я х п р е д о т в р а щ е н и я н е с ч а с т н ы х с л у ч а е в , в ы з в а н н ы х н е п р а в и л ь н о й внимательно ознакомьтесь с данным руководством пользователя, э к с п л у а т а ц и е й , а т а к ж е п о в р е ж д е н и я и м у щ е с т в а и н а н е с е н и я т р а в м с инструкциями по установке и храните для дальнейшего использования. о п е р а т о р а м . П о ж а л у й с т а , в н и м а т е л ь н о о з н а к о м ь т е с ь с р у к о в о д с т в о м и у б е д и т е с ь , ч т о В ы п о л н о с т ь ю п о н и м а е т е с и м в о л ы и и х з н а ч е н и я , ч т о б ы о б е с п е ч и т ь п р а в и л ь н у ю э к с п л у а т а ц и ю п р о д у к т а .
Эксплуатация устройства без понимания и соблюдения данных мер безопасности может
03 Предупреждающие символы и правила техники безопасности привести к непосредственной угрозе жизни, серьезной травме или повреждению имущества.
04 Преимущества котла Внимание
05 Устройство котла ? М е р ы б е з о п а с н о с т и п о д р а з д е л я ю т с я н а т р и к а т е г о р и и :
07 Требования безопасности перед началом эксплуатации « О П А С Н О » , « В Н И М А Н И Е » , « О С Т О Р О Ж Н О »
11 Требования безопасности при эксплуатации Н е с о б л ю д е н и е э т о г о з н а к а м о ж е т п р и в е с т и к с е р ь е з н о й
18 Эксплуатация котла Опасно т р а в м е и л и к н е п о с р е д с т в е н н о й у г р о з е ж и з н и .Преимущества котла Устройство котла Устройство котла Функция энергосбережения Энергосбережение достигается благодаря эффективной работе котла, оснащенного комнатным термостатом-регулятором с цифровой индикацией режимов «Сон», «Отсутствие», «Душ».
Система выявления утечки газа
Блок управления, оснащенный системой выявления утечки газа,
автоматически оповещает об утечке газа. В этом случае котел
автоматически прекращает работу, что позволяет предотвратить аварийную
ситуацию и избежать отравления угарным газом.
Предотвращение замерзания котла в
зимнее время года
Когда температура воздуха резко понижается зимой, котел автоматически
функционирует и поддерживает заданную температуру. Функционирование
отопительного циркуляционного насоса предотвращает замерзание котла.
При длительном отсутствии не выключайте котел. Настройте температуру
котла на соответствующую температуру, чтобы предотвратить
замораживание и образование трещин.
Датчик землетрясения
При землетресении срабатытывает датчик землетрясения, который
прекращает подачу газа и обеспечивает отключение котла.
Функция самодиагноза неисправностей Воздухозаборное отверстие Выхлопное отверстие
В случае неисправности мигает контрольная лампочка, и на дисплее Теплообменник (алюминиевый) Теплообменник (медный)
комнатного термостата-регулятора появляется цифра, обозначающая вид
неисправности. Это позволяет легко установить проичину внештатной Расширительный бак Горелка
ситуации. Воздухоотводчик Вентилятор
Автоматическое выключение подачи газа Пластинчатный теплообменник 3-х ходовой клапан
В случае перегрева теплообменника, отключения электропитания или Воздушно-водяной Газовый клапан
быстрого падения давления газа, система безопасности автоматически сепаратор Блок управления
прекращает подачу газа. (При засорении выхлопных труб или когда
затрудняется отвод газа ввиду направления ветра, система отслеживает эти
условия и автоматически блокирует подачу газа)
Система выявления уровня воды и ?Схема тру бопроводов
автоматического наполненеия Воздушно-водяной сепаратор и отопительный фильтр
Если уровень воды в котле ниже нормы срабатывает функция автоматического Выход ГВС(Горячая вода)
Выход ОВ (Подача отопления)
наполненения воды.
Эксплуатация устройства без понимания и соблюдения данных мер безопасности может
03 Предупреждающие символы и правила техники безопасности привести к непосредственной угрозе жизни, серьезной травме или повреждению имущества.
04 Преимущества котла Внимание
05 Устройство котла ? М е р ы б е з о п а с н о с т и п о д р а з д е л я ю т с я н а т р и к а т е г о р и и :
07 Требования безопасности перед началом эксплуатации « О П А С Н О » , « В Н И М А Н И Е » , « О С Т О Р О Ж Н О »
11 Требования безопасности при эксплуатации Н е с о б л ю д е н и е э т о г о з н а к а м о ж е т п р и в е с т и к с е р ь е з н о й
18 Эксплуатация котла Опасно т р а в м е и л и к н е п о с р е д с т в е н н о й у г р о з е ж и з н и .
Система выявления утечки газа
Блок управления, оснащенный системой выявления утечки газа,
автоматически оповещает об утечке газа. В этом случае котел
автоматически прекращает работу, что позволяет предотвратить аварийную
ситуацию и избежать отравления угарным газом.
Предотвращение замерзания котла в
зимнее время года
Когда температура воздуха резко понижается зимой, котел автоматически
функционирует и поддерживает заданную температуру. Функционирование
отопительного циркуляционного насоса предотвращает замерзание котла.
При длительном отсутствии не выключайте котел. Настройте температуру
котла на соответствующую температуру, чтобы предотвратить
замораживание и образование трещин.
Датчик землетрясения
При землетресении срабатытывает датчик землетрясения, который
прекращает подачу газа и обеспечивает отключение котла.
Функция самодиагноза неисправностей Воздухозаборное отверстие Выхлопное отверстие
В случае неисправности мигает контрольная лампочка, и на дисплее Теплообменник (алюминиевый) Теплообменник (медный)
комнатного термостата-регулятора появляется цифра, обозначающая вид
неисправности.
Это позволяет легко установить проичину внештатной Расширительный бак Горелка
ситуации. Воздухоотводчик Вентилятор
Автоматическое выключение подачи газа Пластинчатный теплообменник 3-х ходовой клапан
В случае перегрева теплообменника, отключения электропитания или Воздушно-водяной Газовый клапан
быстрого падения давления газа, система безопасности автоматически сепаратор Блок управления
прекращает подачу газа. (При засорении выхлопных труб или когда
затрудняется отвод газа ввиду направления ветра, система отслеживает эти
условия и автоматически блокирует подачу газа)
Система выявления уровня воды и ?Схема тру бопроводов
автоматического наполненеия Воздушно-водяной сепаратор и отопительный фильтр
Если уровень воды в котле ниже нормы срабатывает функция автоматического Выход ГВС(Горячая вода)
Выход ОВ (Подача отопления)
наполненения воды.
Скачать инструкцию
Файл скачали 14 раз (Последний раз: 05 Октября 2022 г., в 16:22)
Загрузить
Газовый котел китурами инструкция по эксплуатации
Содержание
- Газовые котлы фирмы Kiturami
- Серии газовых и модели, к ним относящиеся
- Технические характеристики
- Достоинства и недостатки
- Устройство
- Эксплуатация и настройка
- Основные неисправности
- Коды ошибок, расшифровка и как исправить
- Отзывы владельцев
Газовые отопительные котлы производства Южной Кореи считаются изделиями среднего качества и стоимости.
Это вполне справедливое мнение, однако, существуют и приятные исключения.
Продукция фирмы Kiturami вполне заслуживает быть поставленной в один ряд с наиболее знаменитыми и популярными котлами европейского производства.
Высокое качество, продвинутая конструкция и прочие достоинства агрегатов сделали их известными и востребованными как во всем мире, так и в России.
Котлы демонстрируют высокую конкурентоспособность, обладают массой достоинств и требуют более внимательного рассмотрения.
Газовые котлы фирмы Kiturami
Компания из Южной Кореи Kiturami основана в 1962 году как небольшой металлообрабатывающий цех.
За время своего существования небольшая фирма сумела развиться в солидную и мощную корпорацию, производящую широкий ассортимент теплотехнического оборудования разного назначения. Ведутся научно-технические исследования, производятся испытания новых узлов и деталей.
Газовые котлы Kiturami созданы по наиболее эффективным и продвинутым технологиям, но без излишнего перенасыщения неиспользуемыми функциями, которые только увеличивают стоимость.
Результатом такого подхода является модельный ряд экономичных и прочных агрегатов, способных выполнять задачи любой сложности и объема, обладающих высокой надежностью, устойчивостью к внешним нагрузкам и долговечностью.
Газовые котлы Kiturami выпускаются в широком ассортименте и могут быть условно разделены на группы по определенным признакакм.По типу монтажа бывают:
- Напольные. Устанавливаются на специальную подставку или прямо на пол.
- Настенные. Навешиваются на прочные стены или на специальные опорные конструкции — рампы. Навеска на временные или гипсокартонные перегородки запрещается.
По набору функций:
- Одноконтурные. Выполняют только нагрев теплоносителя для отопительной системы.
- Двухконтурные. Параллельно с нагревом теплоносителя способны производить нагрев горячей воды для бытовых нужд проточным способом.
Все модели оборудованы закрытой камерой сгорания (турбированные). Это означает, что подача воздуха и дымоудаление производятся с помощью специального вентилятора турбонаддува, обеспечивающего стабильную тягу и независимость от внешних погодных условий или особенностей вентиляции помещения.
По типу теплопередачи:
- Конвекционные. Обычный нагрев теплоносителя в пламени газовой горелки.
- Конденсационные. Используется промежуточный подогрев теплоносителя от тепловой энергии, полученной при конденсировании водяного пара из выводимого дыма. Полноценная работа такого котла возможна только на низкотемпературных отопительных системах (типа теплого пола), а также если разница температур внутри и снаружи помещения не превышает 20°. В других условиях котел работает как обычный конденсационный агрегат.
Серии газовых и модели, к ним относящиеся
Среди напольных котлов Kiturami имеются следующие серии:
- KSG. Мощные отопительные установки, развивающие от 50 до 200 кВт. Рассчитаны только на отопление, но могут быть соединены с внешним бойлером-накопителем, что делает их способными обеспечивать дом горячей водой. Способны обогревать большие площади, при необходимости могут быть соединены в каскад до 4 единиц.
- STSG. 4 модели относительно малой мощности (от 16 до 58 кВт), предназначенных для обогрева частных домов малого и среднего размера. Все модели двухконтурные, оснащены раздельным теплообменником, с закрытой камерой сгорания.
Мощные отопительные установки, развивающие от 50 до 200 кВт. Рассчитаны только на отопление, но могут быть соединены с внешним бойлером-накопителем, что делает их способными обеспечивать дом горячей водой. Способны обогревать большие площади, при необходимости могут быть соединены в каскад до 4 единиц.Серии настенных котлов Kiturami:
- WORLD PLUS. Серия представлена 5 моделями мощностью 15, 16, 20, 29, 34,9 кВт. Все модели двухконтурные, предназначены для обогрева и подачи ГВС в помещения до 350 м2. Серия изготавливается специально для использования на территории России, адаптирована к технологическим и климатическим условиям.
- TWIN ALPHA. 5 моделей мощностью 15-35 кВт. Двухконтурные котлы с раздельным теплообменником.
- TWIN ALPHA NEW COAXIAL. Несколько улучшенная серия TWIN ALPHA, включающая в свой состав модели с теми же параметрами. Рассчитана на использование коаксиального дымохода европейского типа (горизонтального),
Двухконтурные котлы с раздельным теплообменником.Существует также серия Kiturami Eco, составленная из конденсационных котлов.
Технические характеристики
Рассмотрим технические характеристики котлов Kiturami:
| Параметр | Значение |
| Тип котла | Газовый отопительный |
| Способ теплопередачи | Конвекционный или конденсационный |
| Функциональные возможности | Отопление, подача горячей воды |
| Мощность | 15-297 кВт |
| КПД | 92-98 % |
| Способ установки | Напольный или навесной |
| Тип газовой горелки | Закрытая |
| Энергопотребление | Однофазный ток 220 В 50 Гц |
Достоинствами газовых котлов Kiturami являются:
- Высокие эксплуатационные возможности котлов, надежность, экономичность.
- Стабильная работа, низкое количество сбоев или отказов.
- Высокое качество сборки, надежность узлов и деталей.
- Широкий выбор моделей, способный удовлетворить любые потребности.
- Оптимальный набор функций, отсутствие неиспользуемых возможностей, увеличивающих цену котла.
- Беззвучная работа, простое управление.
- Относительно низкая стоимость.
- Компактность, привлекательный внешний вид.
К недостаткам следует отнести:
- Энергозависимость. При отключении питания система отопления прекратит работу. Кроме того, Котлы чувствительны к правильному подключению и стабильности электропитания.
- Потребность в техобслуживании силами квалифицированных специалистов.

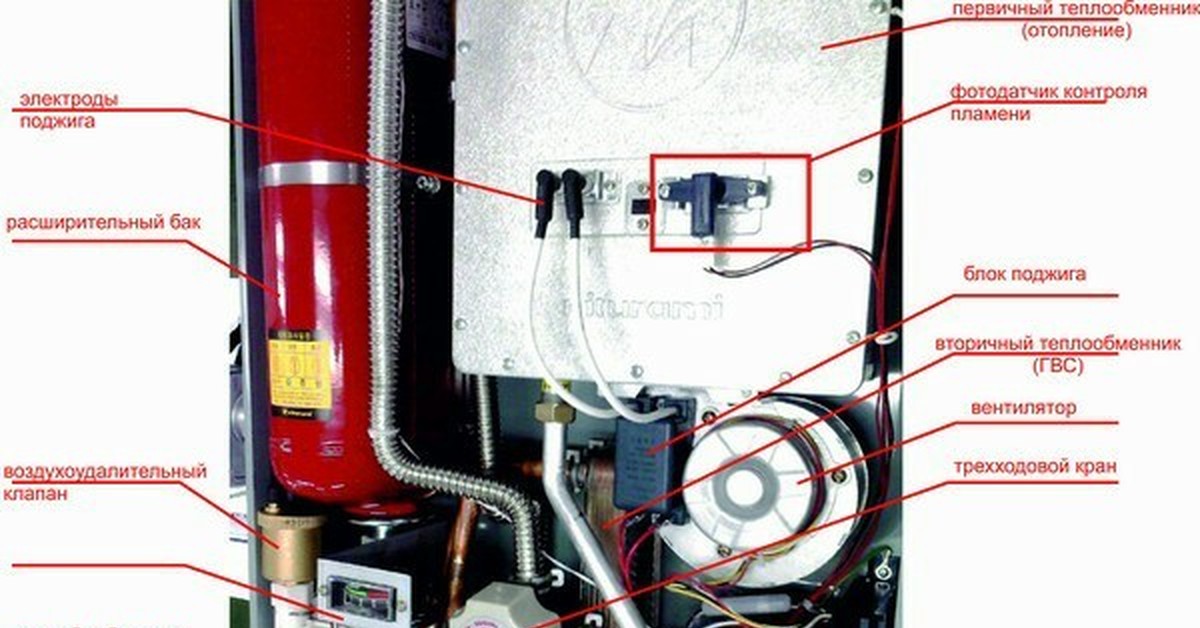

Устройство
Главными элементами конструкции котлов являются газовая горелка и теплообменник. Это самостоятельные узлы, но работают они в паре и конструктивно совмещены.
Теплоноситель под действием циркуляционного насоса поступает в теплообменник, нагревается и выходит во вторичный пластинчатый теплообменник, где отдает часть тепловой энергии на подготовку горячей воды.
После этого теплоноситель выходит в отопительный контур.
Дымоудаление и подачу воздуха для нормального горения обеспечивает вентилятор турбонаддува, а контроль за работой системы производит плата управления.
К ней подключена система датчиков самодиагностики, обнаруживающих неполадки и подающих сигналы на плату управления, которая немедленно включает оповещение на дисплее котла.
Эксплуатация и настройка
Эксплуатация котлов Kiturami происходит в автоматическом режиме.
От пользователя, для того что бы настроить, требуются лишь некоторые действия:
- Регулировка температуры, производимая в рабочем порядке.
- Слив и заполнение системы водой.
- Периодическая очистка корпуса котла от сажи или пыли.
Все остальные действия происходят либо автоматически, либо силами приглашенных специалистов. Это особенно касается первичной настройки, корректирующей заводские установки для большей производительности и экономичности.
Самостоятельное вмешательство в конструкцию котла может вызвать его поломку и прекратит действие гарантийного договора.
Основные неисправности
Котлы Kiturami славятся своей надежностью и прочностью деталей. Однако, возможность возникновения отдельных неполадок исключить нельзя.
Чаще всего из строя выходят узлы, находящиеся под максимальной нагрузкой — теплообменник и газовая горелка.
В теплообменнике появляется слой известковых отложений, который снижает эффективность теплопередачи.
Приходится повышать температуру горения, вследствие чего наружная часть узла получает слишком сильный нагрев и выходит из строя.
Газовая горелка подвержена засорению форсунок и прочим проблемам, приводящим к потуханию пламени и сложностям при розжиге котла.
Часто встречаются неполадки самих датчиков системы самодиагностики — плохой контакт, обрыв, короткое замыкание.
Коды ошибок, расшифровка и как исправить
Рассмотрим наиболее часто встречающиеся ошибки котлов Kiturami:
| Код | Расшифровка | Способ устранения |
| 01-03 | Неудачный розжиг пламени | Проверить состояние форсунок горелки, наличие газа в магистрали, состояние клапанов и крана подачи |
| 04 | Неисправность датчика температуры | Проверка состояния контактов, вызов мастера |
| 05 | Отказ датчика перегрева котла | Вызвать мастера |
| 06 | Не определяется режим работы вентилятора | Проверить состояние контактов, вызвать мастера |
| 07 | Неправильная скорость вращения вентилятора | Вызвать мастера |
| 08 | Превышена длина провода комнатного регулятора температуры | Сократить провод, проверить, не контактирует ли он с телефонной линией |
| 95 и 98 | Низкий уровень воды в отопительном контуре | Добавить воды, проверить систему на появление утечек |
| 96 | Перегрев теплоносителя | Проверить работу циркуляционного насоса, повысить уровень жидкости в системе, вызвать мастера |
| 97 | Утечка газа | Отключить котел, открыть окна, вызвать специалистов |
Отзывы владельцев
Владельцы газовых котлов подчас располагают более реальной и полной информацией, нежели сами производители.
И дело даже не в заинтересованности или желании сбыть некачественное оборудование, а в разнице подходов.
Заводские испытания проходят в лабораторных условиях, когда напряжение питания или состав и давление воды близки к идеальным показателям.
Реальная эксплуатация проходит в совершенно иных условиях, которые производители попросту не учли или не просчитали.
Рассмотрим мнения пользователей о газовых котлах Kiturami:
Модели WORLD 5000 – 13/16/20/25/30R. Двухконтурные отопительные котлы KITURAMI WORLD 5000. Технический паспорт. Язык: RU | pdf 4.21 Mb
Модели WORLD 5000-13/16/20/25/30 R. Настенные газовые котлы. Техническая информация и инструкция по монтажу и сервису. Язык: RU | pdf 2.91 Mb
Газовые настенные котлы Kiturami серии TWIN ALPHA 13 / 16 / 20 / 25 / 30. Инструкция по монтажу и эксплуатации. Язык: RU | pdf 6.95 Mb
Газовые настенные котлы Kiturami серии Eco condensing (открытый тип) – 16H / 20H / 25H / 30H / 35H, (закрытый тип) – 16D / 20D / 25D / 30D / 35D.
Инструкция по монтажу и эксплуатации. Язык: RU | pdf 4.04 Mb
Газовые настенные котлы Kiturami серии WORLD 5000 – 13 R, 16 R, 20 R, 25 R, 30 R, 35 R. Инструкция по монтажу и эксплуатации. Язык: RU | pdf 3.27 Mb
Техническая информация и инструкция по монтажу и сервису. WORLD5000 – 13R (15.1 кW), WORLD5000 – 16R (18.6 kW), WORLD5000 – 20R (23.2 kW), WORLD5000 – 25R (29.1 kW), WORLD5000 – 30R (34.9 kW). Язык: RU | pdf 2.91 Mb
Газовые настенные котлы Kiturami серии WORLD PLUS 13 / 16 / 20 / 25 / 30. Инструкция по монтажу и эксплуатации. Язык: RU | pdf 2.76 Mb
KITURAMI K1-22E РУКОВОДСТВО Pdf Скачать
Содержание
2страница из 55
- Содержание
- Оглавление
- Поиск неисправностей
- Закладки
Содержание
Комбинированный котел
Содержание
1 Безопасность
- 900 32 2 Введение
3 Информация о продукте
Технические характеристики
Панель управления
ЖК-панель управления
Электрическая схема
Размеры
Названия компонентов
4 Описание котла
Электрические устройства Предотвращение прилипания
5 Перед установкой
Выбор места
Слив конденсата
Минимальные зазоры
Основное подключение дымохода
Установка двойного дымохода
Распаковка
Подготовка стены
6 Установка
Подключение комнатного термостата
7 Ввод в эксплуатацию
Переоборудование на газ
8 Эксплуатация котла
Регулировка температуры горячей воды
Режим состояния
Режим установщика
9 Поиск и устранение неисправностей
10 Список запасных частей
Реклама
КОМБИНИРОВАННЫЙ КОТЕЛ K1-22E/28E/34E/40E
<관세동맹국-EAS 인증>
ПРЕДУПРЕЖДЕНИЕ
Внимательно прочтите Руководство по установке и убедитесь, что ваш комбинированный котел правильно собран,
установлено и поддерживается.
Несоблюдение этих инструкций в точности может привести к пожару или взрыву,
серьезным телесным повреждениям и/или материальному ущербу.
<미국-ASME HLW 인증>
Этот продукт должен устанавливаться и обслуживаться лицензированным сантехником, лицензированным газовщиком или профессиональным техническим специалистом
в соответствии со всеми местными нормами.
Неправильная установка и/или эксплуатация неквалифицированным лицом приведет к аннулированию гарантии.
Несоблюдение в точности сведений, содержащихся в данных инструкциях, может привести к пожару или взрыву,
повлекшем за собой материальный ущерб, травмы или смерть.
– Не храните и не используйте бензин или другие легковоспламеняющиеся пары и жидкости вблизи этого или любого другого прибора.
– ЧТО ДЕЛАТЬ, ЕСЛИ ВЫ ПОНЯЛИ ГАЗ
· Не пытайтесь зажечь какой-либо прибор.
· Не прикасайтесь к электрическим выключателям; не пользуйтесь телефоном в вашем здании.
· Немедленно позвоните поставщику газа с телефона соседа. Следуйте инструкциям поставщика газа.
· Если вы не можете связаться с поставщиком газа, позвоните в пожарную службу.
– Установка и обслуживание должны выполняться квалифицированным установщиком, сервисным агентством или поставщиком газа.
<유럽-CE 인증>
<터키-TSE 인증>
<러시아-CTR 인증>
<카자흐스탄-G OT 인증>
<미국-ETL 인증>
<미국-NSF 372 인증>
<미국-NSF 5 인증>
<미국-ASME H 인증>
Руководство
Модель: K1-22E/28E/34E/40E
<러시아-GOST R 인증>
(Настенный и косвенный водонагреватель
90 002 & Комбинированный котел)• Природный газ( NG ) — заводская установка по умолчанию
• Жидкий пропан (LP) — замена на месте
(см. руководство по переходу на газ.) 인증>
<미국 -SQAMD 인증>
<중국 인증>
<북미 인증>
<국제표준규격>
<일 본 JIA 인증>
Содержание
Предыдущая страница
Следующая страница
Содержание
Краткое содержание для Kiturami K1-22E
Это руководство также подходит для:
K1-28eK1-34eK1-40e
Как определить и устранить основные ошибки газовых котлов Kiturami
Газовые котлы отопления производства Южной Кореи считаются изделиями среднего качества и стоимости.
Это вполне справедливое мнение, однако есть и приятные исключения.
Продукция Kiturami заслуживает того, чтобы быть поставленной в один ряд с самыми известными и популярными котлами европейского производства.
Высокое качество, современный дизайн и другие достоинства агрегатов сделали их известными и востребованными как во всем мире, так и в России.
Котлы демонстрируют высокую конкурентоспособность, имеют массу преимуществ и требуют более внимательного отношения.
Газовые котлы Kiturami
Южнокорейская компания Kiturami была основана в 1962 году как небольшая мастерская по металлообработке.
За время своего существования небольшая компания успела развиться в солидную и мощную корпорацию, производящую широкий спектр отопительного оборудования различного назначения. … Ведутся научно-технические исследования, проходят испытания новые узлы и детали.
Газовые котлы Kiturami созданы по самым эффективным и передовым технологиям, но без чрезмерного перенасыщения неиспользуемыми функциями, которые только увеличивают стоимость.
Результатом такого подхода является ряд экономичных и долговечных агрегатов, способных выполнять задачи любой сложности и объема, обладающих высокой надежностью, устойчивостью к внешним нагрузкам и долговечностью.
Views
Газовые котлы Kiturami выпускаются в широком ассортименте и могут быть условно разделены на группы по определенным признакам.
По типу установки бывают :
- Напольные … Устанавливаются на специальную подставку или непосредственно на пол.
- Настенные . Подвешиваются на сплошные стены или на специальные несущие конструкции – пандусы. Запрещается цепляться за временные или гипсокартонные перегородки.
По набору характеристик :
- Одноконтурные … Осуществлять только подогрев теплоносителя для системы отопления.
- Двухконтурные . Параллельно с подогревом теплоносителя способны проточно подогреть горячую воду для бытовых нужд.
Все модели оснащены закрытой камерой сгорания (с турбонаддувом). Это означает, что подача воздуха и дымоудаление осуществляются с помощью специального турбовентилятора, обеспечивающего стабильную тягу и независимость от внешних погодных условий или особенностей вентиляции помещения.
По типу теплопередачи :
- Конвекция … Нормальный нагрев теплоносителя в пламени газовой горелки.
- Конденсационные … Промежуточный нагрев теплоносителя используется за счет тепловой энергии, получаемой при конденсации паров воды из дымовых газов. Полноценная работа такого котла возможна только на низкотемпературных системах отопления (таких как теплые полы), а также если разница температур внутри и снаружи помещения не превышает 20°. В других условиях котел работает как обычный конденсационный агрегат.
ВАЖНО!
Среди линеек Kiturami есть конденсационные котлы, требующие специфических условий эксплуатации, невозможных в большинстве регионов России.
При выборе агрегата это следует учитывать, так как цены на конденсационные модели намного выше, чем на конвекционные.
Характеристики, важные при выборе котла
1) Тепловая мощность
Выбор мощности котла очень важен при его покупке. Решения, принимаемые «на глазок», здесь абсолютно неуместны. В противном случае может оказаться, что новый котел не справится со своей задачей, и горячей воды в доме будет мало, и тепла не хватит; либо вы просто переплачиваете, выбирая гораздо более мощный агрегат, чем необходимо. Чтобы этого не произошло, нужно учитывать особенности строения, климата, а также производить расчеты запаса мощности и теплопотерь. В этом вам поможет дизайнер. Сэкономить можно, воспользовавшись специальным методом определения мощности котла. Берется из расчета 1 кВт на 10 метров. Этот метод не является точным на 100%, поэтому, выбрав его, вы берете на себя все возможные последствия.
2) Расход топлива
Существует множество факторов, влияющих на расход топлива:
- правильный монтаж оборудования и регулировка горелок;
- конструкция дымохода;
- индивидуальные характеристики здания и его стен;
- режим работы здания;
- точность расчетов при выборе системы отопления.
Разработчики котлов Kiturami уделяют большое внимание экономичности и эффективности использования топлива. В этой области существует множество запатентованных разработок, и все они направлены на повышение эффективности сгорания топлива. Некоторые процессы в управлении котлом полностью автоматизированы, что позволяет использовать их максимально эффективно в любой системе отопления.
3) Высота системы отопления
Также немаловажный момент при выборе котла. И здесь огромным преимуществом компании Китурами является то, что вы можете выбрать модели для любой высоты системы отопления. Котлы серии ТУРБО, КСГ, ТГБ, КРМ, МИР 5000 применяются в системах отопления высотой до 20 метров. А модели КСГ и КСО мощностью от 58 кВт до 465 кВт предназначены для систем отопления высотой до 35 метров.
Серия Gas и родственные модели
Среди напольных котлов Kiturami есть следующие серии :
- KSG … Мощные системы отопления, развивающие от 50 до 200 кВт. Предназначены только для отопления, но могут быть подключены к внешнему накопительному баку, что делает их способными снабжать дом горячей водой. Они способны обогревать большие площади, при необходимости их можно подключить в каскад до 4-х агрегатов.
- СЦГ … 4 модели относительно малой мощности (от 16 до 58 кВт), предназначенные для отопления малых и средних частных домов. Все модели двухконтурные, оснащены отдельным теплообменником, с закрытой камерой сгорания.
Предназначены только для отопления, но могут быть подключены к внешнему накопительному баку, что делает их способными снабжать дом горячей водой. Они способны обогревать большие площади, при необходимости их можно подключить в каскад до 4-х агрегатов.Настенный котел Kiturami серии :
- WORLD PLUS … Серия представлена 5 моделями мощностью 15, 16, 20, 29, 34,9 кВт. Все модели двухконтурные, предназначены для отопления и подачи горячей воды в помещения площадью до 350 м2. Серия изготовлена специально для использования на территории России, адаптирована к технологическим и климатическим условиям.
- TWIN ALPHA … 5 моделей от 15 до 35 кВт. Двухконтурные котлы с отдельным теплообменником.
- TWIN ALPHA NEW COAXIAL … Несколько улучшенная серия TWIN ALPHA, включающая модели с такими же параметрами. Предназначен для использования коаксиального дымохода европейского типа (горизонтального),
. Существует также серия Kiturami Eco, состоящая из конденсационных котлов.
Типы котлов Kiturami
Котлы Kiturami по конструкции и мощности можно разделить на:
- Дизельные напольные котлы Kiturami. Серия Turbo (9000-35000 Вт) и KSOG (58000-465000 Вт) с горелкой Turbo.
- Напольные газовые котлы Kiturami. Серия ТГБ (35000 Вт), КСОГ с горелкой ТГБ (58000-465000 Вт).
- Настенные котлы представлены только газовыми моделями от 15 до 35 кВт.
Рассмотрим характеристики котлов Китурами на примере дизельного котла Китурами Турбо.
Технические характеристики
Рассмотрим технические характеристики котлов Kiturami :
| Параметр | Значение |
| Тип котла | Газовое отопление |
| Способ теплопередачи | Конвекция или конденсация |
| Отопление, горячее водоснабжение | |
| Мощность | 15-297 кВт |
| КПД | 92-98 % |
| Способ установки | Напольный или настенный |
| Тип газовой горелки | Закрытый |
| Энергопотребление | Однофазный ток 220 В 50 Гц |
Общее описание котлов Kiturami
Весь модельный ряд отопительных котлов Kiturami двухконтурный.
То есть используются не только для отопления помещений, но и для производства горячей воды в системе ГВС. Если нет потребности в горячей воде, контур ГВС можно не включать.
В компаниях можно найти как настенные, так и напольные котлы Kiturami. Кроме того, напольные котлы изготавливаются в вертикальном или горизонтальном исполнении.
Помимо жидкотопливных (дизельных) отопительных котлов, Китурами производит котлы, работающие на сжиженном газе, а также комбинированные котлы, работающие на двух видах топлива: жидком и твердом.
Стоит отметить, что именно дизельные котлы Китурами считаются самыми надежными в своем классе.
Достоинства и недостатки
Достоинства газовых котлов Китурами :
- Высокие эксплуатационные возможности котлов, надежность, экономичность.
- Стабильная работа, низкий уровень отказов или частота отказов.
- Высокое качество сборки, надежность узлов и деталей.
- Широкий выбор моделей для любых нужд.
- Оптимальный набор функций, отсутствие неиспользуемых функций, удорожающих котел.
- Бесшумная работа, простота в эксплуатации.
- Относительно низкая стоимость.
- Компактность, привлекательный внешний вид.
К недостаткам относятся :
- Волатильность. При отключении электроэнергии система отопления перестанет работать. Кроме того, котлы чувствительны к правильному подключению и стабильности электропитания.
- Необходимость обслуживания квалифицированным персоналом.
ПРИМЕЧАНИЕ!
Эти недостатки присущи любым газовым котлам и могут считаться особенностями конструкции.
Резюме
Отопительные котлы популярны не только в загородных домах, но и в городских районах, ведь автономное отопление дает массу преимуществ перед централизованным. Котлы Kiturami можно отнести к одним из самых высокотехнологичных предложений на рынке, высокий КПД, долговечность, возможность гибкого регулирования работы только способствуют росту популярности продукции этого производителя.
На видео подробно показан принцип работы газового котла Китурами.
Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен
Устройство
Основными конструктивными элементами котлов являются газовая горелка и теплообменник. Это самостоятельные узлы, но они работают в паре и конструктивно объединены.
Теплоноситель под действием циркуляционного насоса поступает в теплообменник, нагревается и выходит из вторичного пластинчатого теплообменника, где отдает часть тепловой энергии на приготовление горячей воды. После этого теплоноситель поступает в контур отопления.
Выхлоп и подача воздуха для нормального сгорания обеспечивается вентилятором турбокомпрессора, а панель управления управляет работой системы.
К нему подключена система датчиков самодиагностики, обнаруживающих неисправности и подающих сигналы на плату управления, которая сразу же выводит оповещение на дисплей котла.
Kiturami KRP
Kiturami KRP Пеллетные котлы для отопления и горячего водоснабжения.
В качестве топлива используются пеллеты – разновидность твердого топлива в виде пеллет, изготовленных из спрессованных древесных отходов. Пеллетные котлы Kiturami KRP используют древесные пеллеты 1-й и 2-й категории Ø 6 – 8 мм и длиной 10-30 мм. Пеллеты под воздействием воды или влаги превращаются в древесную муку, в результате чего теряют свои топливные свойства. Использование такой древесной муки в качестве топлива может серьезно снизить КПД агрегата, в том числе снизить мощность и увеличить золообразование. Встроенный циркуляционный насос используется при подаче горячей воды для равномерного распределения тепла в теплообменнике. Такая конструкция гарантирует эффективное горячее водоснабжение. В комплект входит комнатный термостат. Имеет ряд полезных функций, таких как: выбор сезона для установки температуры отопительной воды, включение и отключение по времени, функция автономной работы поддерживает минимальную температуру в помещении и не дает котлу лопнуть, функция промывки обеспечивает большой объем горячей воды и др.
Некоторые технические особенности пеллетного котла Kiturami KRP
- Используется для отопления и нагрева воды;
- Автоматическая дозировка топлива в зависимости от потребности в тепле и стадии горения в топку котла с помощью подающего шнека;
- Циркуляционный насос и расширительный бак встроены, что естественно упрощает его установку;
- Золоуловитель выполнен в виде ящика, его легко опорожнять, а благодаря особой конструкции чистка котла не представляет сложности;
- Применение в пеллетном котле Kiturami KRP специального нагревателя позволяет увеличить площадь розжига;
- Конструкция котла предотвращает обратный удар горелки;
- Для безопасной эксплуатации: функция защиты от замерзания, двойная защита от перегрева, встроенные датчики перегрева и уровня воды и т.д. 23 Китурами KRP User Manual – A (Premium)
| 1. | Эксплуатация котла Kiturami KRP-A на пеллетах из лузги подсолнечника. Для просмотра нажмите на камеру. |
| 2. | Пуск котла Китурами КРП 20-А. Розжиг горелки |
Эксплуатация и настройка
Котлы Kiturami работают автоматически.
От пользователя для настройки требуется всего несколько действий :
- Регулировка температуры, осуществляется в рабочем порядке.
- Слив и заполнение системы водой.
- Периодическая очистка корпуса котла от копоти или пыли.
Все остальные действия происходят либо автоматически, либо силами приглашенных специалистов. Это особенно верно для первоначальной настройки, которая отменяет заводские настройки для повышения производительности и экономичности.
Скачать инструкцию
Скачать инструкцию для газовых котлов Kiturami.
Несанкционированное вмешательство в конструкцию котла может привести к его поломке и аннулированию гарантийного договора.
Модельный ряд
Разработка моделей КСО изначально велась как газовое оборудование.
После, изменив тип горелки и немного изменив систему контроля и управления, появилась возможность использовать другие источники энергии. Дизельное топливо стало основным. Турбоциклонная горелка способствовала 100% сгоранию топлива и повышению КПД. Достоинствами модели являются простота конструкции, простота обслуживания и невысокая цена.
Биотопливные котлы КРМ-30Р и КРМ-70Р с изменениями, внесенными в их конструкцию, используется как дизельное топливо, так и другие виды твердого топлива. Переход с одного вида топлива на другой происходит быстро. Система принудительной циркуляции повышает эффективность нагревателя. Эти модели отличаются только мощностью.
Турбо 13р модели вырабатывает 13 000 ккал/час тепловой энергии или 15,1 кВт, что достаточно для обогрева 150 кв.м. Учтены затраты тепла на подготовку горячего водоснабжения. При значительных регулярных потерях кипятка мощность тепловой схемы ниже.
Турбо 17 модели имеет параметр тепловой мощности 19,8 кВт, достаточный для обогрева 180 кв.
м. Для увеличения границы верхнего порога производительности выбираются форсунки на горелке, что может повлиять на расход топлива.
Турбо 21р модели мощностью 24,4 кВт имеет повышенную производительность контура ГВС. При этом габариты котла остаются неизменными.
Жидкостное топливо Turbo 30 R модель имеет мощность 34,9 кВт, достаточную для обогрева 350 кв.м. Оснащен факельными горелками, режим сжигания топлива оптимален. Благодаря низкому содержанию оксидов азота это высокоэкологически безопасное оборудование.
Основные неисправности
Котлы Kiturami славятся надежностью и долговечностью деталей. Однако нельзя исключать возможность индивидуальных проблем.
Чаще всего выходят из строя узлы, находящиеся под максимальной нагрузкой – теплообменник и газовая горелка .
В теплообменнике образуется слой известкового налета, который снижает эффективность теплопередачи.
Необходимо повысить температуру горения, в результате чего внешняя часть агрегата перегревается и выходит из строя.
Газовая горелка подвержена засорению форсунок и другим проблемам, которые приводят к гашению пламени и трудностям при розжиге котла. .
Часто встречаются неисправности самих датчиков системы самодиагностики – плохой контакт, обрыв, короткое замыкание.
Напольные котлы
Каждая напольная печь Kiturami оснащена турбоциклонной горелкой. При необходимости его можно заменить на дизельный. Производитель предлагает три версии:
- STSG. Теплопроизводительность 15-35 кВт. Компактный. Вместительный бак ГВС. Стальной радиатор – сварен по инновационным технологиям, исключающим протечки.
- ТУРБО. Низкий уровень шума. Оригинальное строение камеры теплообменника – через нее многократно проходят продукты сгорания.
- КСОГ. Отличаются от других модификаций большими габаритами, более высокой тепловой мощностью – 58-454 кВт, а также применением специальных теплообменных труб. Прессованные трубы повышают эффективность.
Коды ошибок, расшифровка и способы устранения
Рассмотрим самые распространенные ошибки котлов Kiturami :
| Код | Расшифровка 904 42 | Способ устранения |
| 01-03 | Неудачное зажигание пламя | Проверить состояние форсунок горелок, наличие газа в магистрали, состояние клапанов и клапана подачи |
| 04 | Неисправность датчика температуры | Проверка состояния контактов, вызов мастера |
| 05 | Отказ датчика перегрева котла | Вызов мастера |
| 06 | Режим работы вентилятора не определяется | Проверить состояние контактов, вызвать мастера |
| 07 | Неправильная скорость вентилятора | Вызов мастера провод, проверьте, не соприкасается ли он с телефонной линией |
| 95 и 98 | Низкий уровень воды в контуре отопления | Долить воду, проверить систему на герметичность |
| 96 | Перегрев теплоносителя | Проверить работу циркуляции насоса, увеличьте уровень жидкости в система, вызвать мастера |
| 97 | Утечка газа | Выключить котел, открыть окна, вызвать специалистов |
Установка котлов Китурами
- 90 023 Котлы на жидком топливе устанавливаются в помещении с температурой, соответствующей температуре отапливаемого помещения ± 10-15%;
- Помещение должно быть обеспечено приточно-вытяжной вентиляцией в соответствии с нормами на печное оборудование;
- В топке не допускается хранение строительных и легковоспламеняющихся материалов;
- Пол в котельной нужно вымыть. Пол выполнен с уклоном для слива воды и нефтепродуктов. Канализация должна быть оборудована фильтром для нефтепродуктов;
- Высота потолков в котельной не менее 2300 мм;
- Котел размещается на негорючей подставке толщиной не менее 50 мм. Площадку рекомендуется делать из кирпича или бетона;
- Расстояние от корпуса котла до стен и потолка (ниши) должно быть не менее 600 мм;
- Расширительный бак котла устанавливается на высоте более одного метра от верха котла;
- Непосредственная подача воды в котел запрещена. Рекомендуется подача из накопительного бака;
- Необходимо использовать в системе циркуляционный насос и сделать дренажную систему с клапаном;
- Для электрического подключения котла необходима отдельная группа проводки, с заземляющим контактом, защищенным автоматическим выключателем + УЗО (УЗО), или дифференциальным автоматическим выключателем.
- Вывод дыма из котла осуществляется дымоходом в форме буквы «Г» с изгибом не менее 50 см. Наклон трубы к основному дымоходу должен быть 5˚. Длина дымохода должна быть не менее 3 метров от поверхности котла.
Пол выполнен с уклоном для слива воды и нефтепродуктов. Канализация должна быть оборудована фильтром для нефтепродуктов;
Наклон трубы к основному дымоходу должен быть 5˚. Длина дымохода должна быть не менее 3 метров от поверхности котла.Это общие правила установки жидкотопливного котла Kiturami. Для установки котлов и сохранения гарантии необходимо пригласить специалистов.
© ОбОтоплении.ру
Диапазон цен
Модельный ряд газовых котлов Kiturami очень широк. Стоимость бытовых моделей (для частного дома) находится в пределах 30-60 тысяч рублей, но есть и более мощные модели, которые обойдутся в 100-800 тысяч рублей.
Такая разница в цене обусловлена степенью мощности и возможностей котла, его назначением и конструктивными особенностями. .
Как правило, пользователи выбирают агрегаты меньшей мощности и, соответственно, стоимости.
Перед покупкой ознакомьтесь с условиями доставки. Котлы в базовой комплектации не имеют дымохода, поэтому нужно сразу определиться, какой тип нужен, и заказать его. Также следует сразу приобрести фильтры и стабилизатор напряжения.
.
Навесные котлы
Наибольшей популярностью пользуются настенные газовые котлы корейского производителя, так как они имеют малый вес и компактные размеры. Такой котел можно установить на кухне или в коридоре или в другой небольшой комнате.
Рассмотрим модели настенных газовых котлов KITURAMI:
- Модель KITURAMI World 5000 является одной из самых мощных и может обогреть помещение площадью 350 м2. В этом котле можно использовать абсолютно любой теплоноситель. Оборудование оснащено встроенным расширительным баком и циркуляционным насосом. Благодаря электромагнитному клапану снижается расход газа, а летом пользоваться котлом достаточно удобно. Вы можете управлять устройством удаленно.
- Модель KITURAMI world 3000. При дополнительном приобретении форсунок котел можно переоборудовать для работы на пониженном газе. Котел включает в себя отдельный медный теплообменник и коаксиальный дымоход.
- Модель KITURAMI world plus изготовлена специально для России. Данная модель имеет два встроенных теплообменника, поэтому вы можете нагревать воду, не выключая нагрев. В этой модели происходит полное сгорание топлива и его экономия, благодаря газовой горелке с внутренним сгоранием. С помощью контроллера можно задать режим работы обогрева помещения с учетом индивидуальных потребностей. Внешний термостат устанавливается в стандартной комплектации.
- Модель KITURAMI ECO Condensing представляет собой конденсационный котел, который получает дополнительную тепловую энергию за счет конденсации. Тепловой энергии извлекается около 10% от общего количества. Такой котел является самым экономичным из всех моделей, выпускаемых корейским производителем. Котел оснащен всеми необходимыми функциями. Для получения тепловой энергии равной 16 кВт потребуется около 1,6 м3 топлива. Очень выгодно использовать такой конденсационный котел для отопления помещений.
- Модель KITURAMI Twin Alpha. В таком котле происходит принудительное удаление продуктов сгорания и нагнетание воздуха.
Данная модель имеет два встроенных теплообменника, поэтому вы можете нагревать воду, не выключая нагрев. В этой модели происходит полное сгорание топлива и его экономия, благодаря газовой горелке с внутренним сгоранием. С помощью контроллера можно задать режим работы обогрева помещения с учетом индивидуальных потребностей. Внешний термостат устанавливается в стандартной комплектации.
