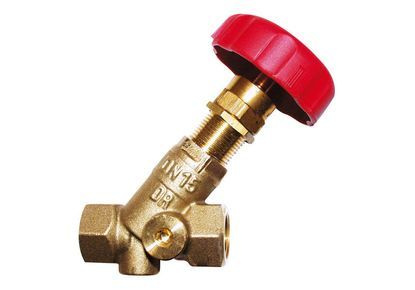

Клапан балансировочный HERZ ШТРЕМАКС-RW 2 4117 6x для систем питьевого водоснабжения, муфтовый, без измерительных клапанов, шпиндель наклонный – Сибирь-Промкомплект
- Информация о материале
- Родительская категория: Клапаны балансировочные
- Категория: Клапаны балансировочные HERZ
|
Клапан балансировочный STRÖMAX-RW 2 4117 6x проходной для питьевого и горячего водоснабжения, с наклонным шпинделем, резьбовыми муфтами, без измерительных клапанов, Rp (внутренняя резьба). Латунь, стойкая к цинковой коррозии, без покрытия, два измерительных клапана 0284. Приминение: Направление потока: Уплотнение седла: Уплотнение шпинделя: Преднастройка:
При применении фитингов для полимерных труб максимальная рабочая температура 95 °С и максимальное рабочее дпавление 10 бар, в соответствии с допустимыми рабочими характеристиками производителясполнение вентиля 4117 для системы питьевого водоснабжения. |
Внимание! Цены на данный вид товара уточняются при заказе!
Звоните (383) 373-25-05 |
|
| Артикул |
DN | Rp | kvs | h макс. |
L | SW1 | SW2 | SW3 | SW4 | SW5 | SW6 | D | I макс. | H 1 | H 2 | h4 | Кол-во, шт/уп |
| 2 4117 61 | 15 | 1/2 | 4,75 | 98 | 65 | 27 | 24 | 24 | 24 | – | 15 | 60 | 112 | 45 | 41,5 | 23 | 5 |
| 2 4117 62 | 20 | 3/4 | 6,12 | 100 | 75 | 32 | 24 | 24 | 24 | – | 15 | 60 | 124 | 44 | 42,5 | 24 | 5 |
| 2 4117 63 | 25 | 1 | 10,4 | 105 | 90 | 41 | 24 | 24 | 24 | – | 15 | 60 | 135 | 53,5 | 46,3 | 27,8 | |
| 2 4117 64 | 32 | 5/4 | 11,44 | 115 | 110 | 50 | 24 | 24 | 27 | – | 15 | 60 | 152 | 58 | 49,5 | 31 | 5 |
| 2 4117 65 | 40 | 6/4 | 23,5 | 125 | 120 | 55 | 24 | 24 | 27 | – | 15 | 60 | 162 | 60 | 53 | 34,5 | 1 |
| 2 4117 66 | 50 | 2 | 47,89 | 155 | 150 | 70 | 30 | 30 | 32 | – | 15 | 60 | 205 | 65 | 58,5 | 40 | 1 |
клапаны балансировочные HERZ ШТРЕМАКС-RW 4117 6x, без измерительных клапанов, с наклонным шпинделем
(383) 373-25-05 |
|
(383) 291-75-77 |
|
или отправьте Вашу потребность по поставке: |
|
способы защиты информации
- Информация о материале
15137 HERZ 1411761 Клапан балансировочный для отопления без измерительных клапанов, DN15, 1/2″, PN20, Kvs 4,75 м3/час, 130°С, Штремакс-R за 2824,00 рублей в г.
Кострома (Клапаны балансировочные HERZ муфтовые), тел. 8 (4942) 502-502
|
консультация специалиста: | |
|
гарантия качества: | |
|
ваш регион: |
|
рекомендуемая доставка: | |
|
| |
|
стоимость доставки (до 10 кг): |
Балансировочный клапан STROEMAX-M 1411761 HERZ
для регулирования расхода и измерения перепада давления, с наклонным шпинделем без измерительных клапанов, новое исполнение.
Без покрытия, с внутренними резьбами, уплотнение шпинделя с помощью O-Ring уплотнения, предварительная настройка посредством ограничения хода шпинделя.
ПРИМЕНЕНИЕ
Используется для систем отопления и холодоснабжения
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
| Материал | DZR- латунь. | ||
| Kvs | 4,75 м3/ч | ||
| Макс. рабочая температура: | 130 °C при 10 бар | ||
| Макс. рабочее давление: | 20 бар при 20 °C | ||
| Максимальный перепад давления | 10 бар | ||
| при закрытом клапане | |||
| Диаметр клапана | 15 мм, | ||
| Присоединение труб | 1/2″ вр-вр | ||
| Уплотнение шпинделя | двойным кольцом (O-Ring). |
МОНТАЖ И ЭКСПЛУАТАЦИЯ
– При монтаже соблюсти направление потока в соответствии со стрелкой на корпусе. Специальный инструмент не требуется.
– Монтируется в любом положении
– 2 измерительных клапана 0284 HERZ заказываются отдельно
ПРОЦЕСС ПРЕДВАРИТЕЛЬНОЙ НАСТРОЙКИ
1. Закрыть вентиль.
2. Ослабить фиксирующую гайку.
3. Вращая втулку, установите нужное значение на шкале шпинделя. Возможные значения настройки Вы найдете в диаграммах.
4. Закрепите втулку на нужном значении с помощью фиксирующей гайки.
Внимание! Во время процесса настройки клапан должен оставаться закрытым!
ПРИНАДЛЕЖНОСТИ
1651705 HERZ Указатель преднастройки в виде пластиковой бирки
0284 HERZ измерительные клапаны
Дополнительно, вам может потребоваться:
Техническикие характеристики клапан балансировочный 4117 R HERZ.pdf
Паспорт клапан балансировочный с наклонным шпинделем штремакс 4117 HERZ.
pdf
Гарантийные обязательства HERZ.pdf
Сертификат соответствия на арматуру трубопроводную HERZ.pdf
Наш словарь:
Полифенилсульфон – Полимер, из которого делают корпуса фитингов. Обладает высокой механической и химической стойкостью
Ранее посещенные
Наши предложения в других категориях
14705 HERZ, 1221133 Кран шаровой MODUL ВР-НР 1″ ручка бабочка сталь амер PN16 ник
Под заказ
Цена: 2 398 р.
ваша скидка: 0 р.
22879 SANHA 69270S15 Пресс муфта подвижная нержавеющая сталь, D 15 мм, ВПр-ВПр, PN40, -30°C…+120°C, 10 / 200 шт.
Под заказ
Цена: 828,00 р.
ваша скидка: 0,00 р.
23369 Honeywell AK4-5060-15 Клапан ALWA-KOMBI-4 Ду15, DN15, 1/2″ ВР, Kvs 2,7 м3/час, с установленным термальным приводом, +50°C…+60°C
В наличии:
Цена: 6 287 р.
ваша скидка: 0 р.
20126 Радиатор стальной панельный VC22 X 1000 Х 500 с нижним подключением
Под заказ
Цена: 11 191 р.
ваша скидка: 0 р.
08736 ДЖИЛЕКС, Насос Дренажник 550-14
Под заказ
Цена: 16 036 р.
ваша скидка: 0 р.
Балансировочный клапан Регулятор перепада давления ГЕРЦ 4012 FIX
by HERZ
- Краткое описание
- Дополнительная информация

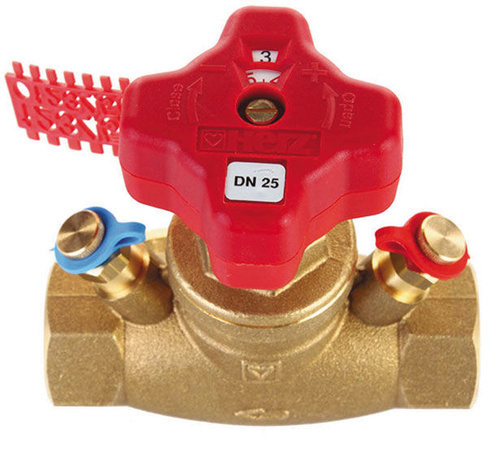

Балансировочный клапан Herz (Герц) STRÖMAX -M
Штрёмакс ФОДРВ Клапан балансировочный с диафрагмой для измерения перепада давления с наклоняющимся шпинделем, новой конструкции. Материал – стойкая к выщелачиванию латунь, гнездо х гнездо, уплотнение шпинделя – двойное кольцо (O-Ring), предустановка ограничением подъема клапана, показания предустановки считываются в окошке маховика. 2 измерительных клапана (10284) для измерения перепада давления Комплект: удлиннённый дозирующий клапан или клапан для слива, заказываются отдельно
Годовая экономия
Годовая экономия: грн 900 / 700 кВтч
*97,0%
3,0%
Годовая базовая энергия для отопления 22 944 кВтч/год
Годовая энергия после замены Регулятор перепада давления ГЕРЦ 4012 FIX
Ваш Годовая экономия
Селектор технологий основан исключительно на квалификации в соответствии с «Минимальными стандартами энергоэффективности» IQ Energy и не означает одобрения производителей или поставщиков этой продукции со стороны ЕБРР.
Несмотря на то, что были предприняты все усилия для представления правильных и актуальных данных, ЕБРР не несет ответственности за точность представленных данных.
**Включенные технологии были оценены как обеспечивающие как минимум на 20% более высокую энергоэффективность, чем в среднем по рынку
2. Экономия рассчитана на ремонт среднего жилья или замену среднего оборудования в Украине. Фактическая экономия отдельных проектов реконструкции/оборудования может отличаться от указанной экономии из-за конкретных климатических условий, размера жилья/оборудования, поведения потребителей и т. д. Отображаемые меры по повышению энергоэффективности влияют на счета (экономии) отдельных домохозяйств только в том случае, если доступен биллинг на основе потребления.
3. Несмотря на то, что мы приложили разумные усилия для применения актуальных цен на энергию при расчете экономии в гривнах, мы не берем на себя ответственность за точность каких-либо оценок экономии, указанных на этом Сайте.
4. Все цены, отображаемые в нашем Селекторе технологий, предоставляются поставщиками в качестве ориентировочных розничных цен и должны использоваться только в справочных целях. Фактические цены продавцов/продавцов могут отличаться от цен на нашем веб-сайте по разным причинам, не зависящим от программы IQ Energy. Программа IQ Energy не несет никакой ответственности за информацию о ценах на какой-либо конкретный продукт. Уточняйте, пожалуйста, у поставщиков актуальные цены на интересующую вас продукцию и технологии.
| Контактная информация | “ГЕРЦ Украина”, ул. Шептицкого, 10, офис 10, г. Киев, 02002, Украина, тел.: +38 (044) 569-57-07, [email protected] |
|---|---|
| Производство Подробная информация о продукте | http://herz.ua/… |
| Толщина в мм | 0 |
| Лямбда в Вт/(м·K) | 0,000 |
Годовая экономия
Годовая экономия: грн 900 / 700 кВтч *
97,0%
3,0%
Годовой базовый уровень энергии для отопления 22 944 кВтч/год
Годовой объем энергии после замены Регулятор перепада давления ГЕРЦ 4012 FIX
Ваш Годовой сбережений
*Отказ от ответственности:
1.
Включение технологий, оборудования и материалов в Селектор технологий основано исключительно на квалификации в соответствии с «Минимальными стандартами энергоэффективности»** компании IQ Energy и не означает одобрения производителей или поставщиков этих продуктов со стороны ЕБРР. Несмотря на то, что были предприняты все усилия для представления правильных и актуальных данных, ЕБРР не несет ответственности за точность представленных данных.
**Включенные технологии были оценены как обеспечивающие повышение энергоэффективности не менее чем на 20 % по сравнению со средним рыночным показателем
2. Экономия рассчитана на ремонт среднего жилья или замену среднего оборудования в Украине. Фактическая экономия отдельных проектов реконструкции/оборудования может отличаться от указанной экономии из-за конкретных климатических условий, размера жилья/оборудования, поведения потребителей и т. д. Отображаемые меры по повышению энергоэффективности влияют на счета (экономии) отдельных домохозяйств только в том случае, если доступен биллинг на основе потребления.
3. Несмотря на то, что мы приложили разумные усилия для применения актуальных цен на энергию при расчете экономии в гривнах, мы не берем на себя ответственность за точность любых оценок экономии, указанных на этом Сайте.
4. Все цены, отображаемые в нашем Селекторе технологий, предоставляются поставщиками в качестве ориентировочных розничных цен и должны использоваться только в справочных целях. Фактические цены продавцов/продавцов могут отличаться от цен на нашем веб-сайте по разным причинам, не зависящим от программы IQ Energy. Программа IQ Energy не несет никакой ответственности за информацию о ценах на какой-либо конкретный продукт. Уточняйте, пожалуйста, у поставщиков актуальные цены на интересующую вас продукцию и технологии.
Использование балансировочных клапанов в гидравлических системах
Опубликовано RWVC в | Комментарии отключены на Использование балансировочных клапанов в гидравлических системах
Балансировочные клапаны представляют собой дросселирующие устройства, предназначенные для регулирования потока жидкости через гидравлические компоненты.
В гидравлических системах (системах HVAC, использующих воду в качестве среды для обогрева и охлаждения помещений объекта) они облегчают распределение нагретой или охлажденной воды ко всем терминалам. В результате система способна достичь оптимальной производительности, что означает более высокую эффективность работы и более низкие эксплуатационные расходы.
В следующей статье обсуждаются балансировочные клапаны для систем с охлажденной водой и системами с подогревом воды, в том числе их функции, способы их регулировки и типичные области применения.
Что делает балансировочный клапан в системах HVAC?
Поток жидкости в системе HVAC постоянно меняется в соответствии с изменениями условий объекта. Некоторые из факторов, влияющих на потребность в отоплении и охлаждении, включают уровень занятости здания и солнечное тепло. Правильно спроектированные и сконструированные системы HVAC должны обеспечивать правильную производительность, когда и где это требуется. В несбалансированных системах существует риск недоливов или переливов, что может привести к недостаточному или избыточному нагреву или охлаждению.
Балансировочные клапаны обеспечивают подачу системой правильного потока на все терминалы с учетом текущих условий объекта.
Как работает балансировочный клапан
Как настроить ручной балансировочный клапан для поддержания баланса системы?
Дифференциальные манометры/балансировочные компьютеры — измеряют разницу давлений между двумя точками давления. Профессионалы отрасли могут использовать этот инструмент для расчета скорости потока и определения необходимости и времени регулировки балансировочного клапана (клапанов) для поддержания баланса системы.
Как правило, система HVAC имеет балансировочный клапан для каждого змеевика оконечного блока и блока кондиционирования воздуха (AHU). Настройка всех их для поддержания системного баланса включает несколько шагов. Для ручных балансировочных клапанов это:
- Подсоединение манометра перепада давления или прибора для балансировки контура к двум измерительным/проверочным портам клапана
- Определение требуемой скорости потока через балансировочный клапан
- Регулировка маховика для достижения надлежащей скорости потока
- Повторение вышеописанные шаги для всех балансировочных клапанов
Применение балансировочных клапанов
Как указано выше, балансировочные клапаны помогают достигать и поддерживать надлежащие условия в гидравлических системах.
Помимо использования в системах HVAC, они также интегрированы в следующее:
- Теплообменники
- Системы производства электроэнергии
- Системы охлаждения
- Системы охлаждения серверов
- Линии возврата воды
Свяжитесь с экспертами по клапанам RWV Today
Балансировочные клапаны являются важным компонентом гидравлических систем. Они обеспечивают достижение и поддержание надлежащей температуры на объекте, оптимизацию использования энергии и снижение эксплуатационных расходов. Если вам нужны балансировочные клапаны для вашего объекта, обращайтесь к специалистам RWV.
Компания RED-WHITE VALVE CORP. (RWV) производит и распространяет широкий ассортимент балансировочных клапанов. Наши клапаны имеют конструкцию из латуни (DZR) для превосходной коррозионной стойкости и конструкцию с фиксированной трубкой Вентури для упрощения настройки. Мы также предлагаем аксессуары для всех типов соединений. Чтобы узнать больше о наших продуктах и о том, как они могут помочь вашей гидравлической системе, свяжитесь с нами сегодня.
