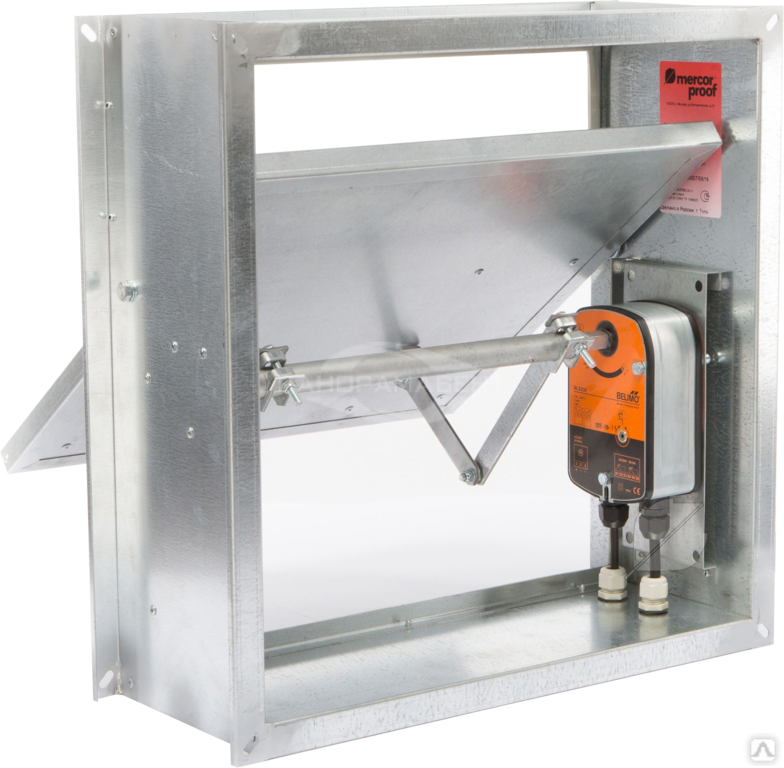

Клапан противопожарный комбинированный КП-Ф1

Клапан противопожарный комбинированный КП-Ф1 предназначен для блокирования распространения пожара по каналам (воздухо- водам, коллекторам, шахтам) систем вентиляции и кондиционирования, для противо- пожарной защиты проемов в ограждающих строительных конструкциях помещений, а так- же для открытия проемов в каналах систем вытяжной противодымной вентиляции зданий и сооружений различного назначения. По функциональному назначению клапан может при- меняться как в качестве огнезадерживающего, так и дымоудаления согласно требованиям СНиП 2.04.05-91. Клапан оснащен автоматически и дистанционно управляемым приводом, обеспечивающим срабатывание клапана вне зависимости от пространственной ориентации плоскости его установки.

Герметичность (дымогазонепроницаемость) клапана в закрытом положении обеспечи- вается за счет специального термостойкого уплотнителя, размещаемого по периметру ство- рок клапана.

Клапан предназначен для эксплуатации в закрытых помещениях с искусственно регу- лируемыми климатическими условиями.

Вид климатического исполнения – УХЛ4 по ГОСТ 15150-69.

Нормальные значения климатических факторов внешней среды при эксплуатации кла- панов:

окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию;
предельные рабочие температуры окружающего воздуха: верхнее значение +35°С; нижнее значение +4°С;
средняя относительная влажность воздуха не более 80% при температуре + 25°С. Клапан не подлежит установке в воздуховодах и каналах:
помещений категорий А и Б по пожаровзрывобезопасности;
местных отсосов пожаровзрывоопасных смесей;
в местах, не подвергаемых периодической очистке по установленному регламенту для предотвращения горючих отложений.

Технические характеристики
Предел огнестойкости, час в режиме клапана дымоудаления в режиме огнезадерживающего клапана	1,5 (Е90) 1,5 (E190)
Приведенное сопротивление дымогазопроницанию при температуре 20°С в закрытом положении клапана, 1/кг·м, не менее	3 х 105
Инерционность срабатывания, с, не более	30
Вероятность безотказного срабатывания	0,999
Номинальное напряжение переменного тока частотой 50 Гц: для питания автоматического привода клапана, В для питания цепей контроля положения заслонки, В	220 12…220
Мощность автоматического привода, Вт, не более: электромагнитный электрический ДСРК электромеханический «BELIMO»	22 22 по паспорту
Масса клапана в зависимости от типоразмерного ряда поперечного сечения, кг, не менее не более	4,0 80,0

Варианты комплектации
Тип привода	Электромагнитный с тепловым замком	Электромеханический (Belimo)	Электрический (ДСРК)	Электрический (ДСРК) с тепловым замком	Электрический (ДСРК) с возвратной пружиной
Способ закрытия заслонки	Автоматический, по сигналам пожарной сигнализации	Автоматический, по сигналам пожарной сигнализации	Автоматический, по сигналам пожарной сигнализации	Автоматический, по сигналам пожарной сигнализации	Автоматический, по сигналам пожарной сигнализации
	Дистанционный с пульта управления	Дистанционный с пульта управления	Дистанционный с пульта управления	Дистанционный с пульта управления	Дистанционный с пульта управления
	С пульта местного управления (регламент)	С пульта местного управления (регламент)	С пульта местного управления (регламент)	С пульта местного управления (регламент)	С пульта местного управления (регламент)
	От теплового замка	От теплового замка		От теплового замка
	От рычага на сердечнике электромагнита
Способ открытия заслонки	Вручную	Дистанционный с пульта управления	Дистанционный с пульта управления	Дистанционный с пульта управления	Дистанционный с пульта управления
Механизм закрытия заслонки	Пружина кручения	Плоская спиральная пружина	Электродвигатель	Электродвигатель	Плоская спиральная пружина
Механизм открытия заслонки	Вручную	Электродвигатель	Электродвигатель	Электродвигатель	Электродвигатель
Принцип срабатывания привода	Подача напряжения на электромагнит	Отключение питающего напряжения	Подача напряжения на электродвигатель	Подача напряжения на электродвигатель	Отключение питающего напряжения
Напряжение силовых цепей	220В, 50ГЦ	230(24)В, 50Гц	220В, 50ГЦ	220В, 50ГЦ	220В, 50ГЦ
Напряжение и токи цепей управления	6-220В, до 2А	6-250В, до 3А	6-220В, до 2А	6-220В, до 2А	6-220В, до 2А

Типоразмерный ряд условных внутренних и установочных размеров поперечного сечения клапана
Обозначение клапана	Внутренний размер поперечного сечения АхВ, мм	Установочные размеры клапана DхСхL, мм
ФАЕР-01. 00.00.04	300х300	420х420х250
ФАЕР-01.00.00.05	400х400	520х520х250
ФАЕР-01.00.00.06	500х500	620х620х250
ФАЕР-01.00.00.07	600х600	720х720х250
ФАЕР-01.00.00.08	700х700	820х820х250
ФАЕР-01.00.00.09	800х800	920х920х250
ФАЕР-01.00.00.10	1000х1000	1120х1120х250

Условные внутренние размеры поперечного сечения клапана соответствуют гео- метрическим размерам поперечного сечения присоединяемых конструкций воздухо- водов.
По специальным заказам изготавливаются клапаны с промежуточными значени- ями размеров поперечного сечения, указанных в табл. с шагом 50 мм (например 250х250)
Клапан дымоудаления может быть дополнительно укомплектован декоративно-ог- раждающей решеткой.

Конструктивная схема клапана ФАЕР 1-01.00.00 (канальный)

Обозначение клапана	Внутренний размер поперечного сечения АхВ, мм	Установочные размеры клапана DхСхL, мм
ФАЕР-01.00.00.04	300х300	420х420х250
ФАЕР-01.00.00.05	400х400	520х520х250
ФАЕР-01.00.00.06	500х500	620х620х250
ФАЕР-01.00.00.07	600х600	720х720х250
ФАЕР-01.00.00.08	700х700	820х820х250
ФАЕР-01.00.00.09	800х800	920х920х250
ФАЕР-01.00.00.10	1000х1000	1120х1120х250

Условные внутренние размеры поперечного сечения клапана соответствуют гео- метрическим размерам поперечного сечения присоединяемых конструкций воздухо- водов.
По специальным заказам изготавливаются клапаны с промежуточными значени- ями размеров поперечного сечения, указанных в табл. с шагом 50 мм (например 250х250)
Клапан дымоудаления может быть дополнительно укомплектован декоративно-ог- раждающей решеткой.

Конструктивная схема клапана ФАЕР 1-01.00.00 (стеновой)

Типовые монтажные схемы клапана ФАЕР-1-01.00.00

Электрические схемы подключения

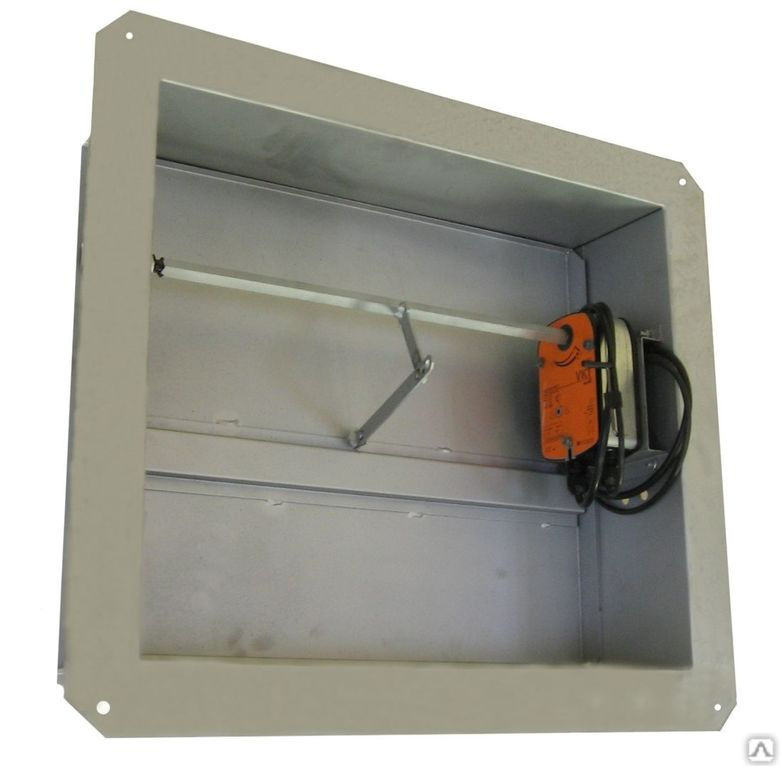

Клапан противопожарный комбинированный “ТПК-1” ООО “Промвентиляция-Сервис” (г. Тула) / Pozhproekt.ru

Производитель

ООО “Промвентиляция – Сервис”

г. Тула ул. Скуратовская, 111

тел. /факс (4872) 33-00-44, 33-06-27

тел. (4872) 30-03-94

К Л А П А Н

противопожарный

систем вентиляции зданий и сооружений

ТПК-1

ПАСПОРТ

ТПК-1. 000 ПС

Клапан противопожарный систем вентиляции зданий и сооружений ТПК-1 (далее клапан) разработан и изготовлен

ООО “Промвентиляция- Сервис”

( г. Тула, Скуратовская, 111 тел./ф (4872) 33-00-44, 33-06-27, 30-03-94)

Производство клапана осуществляется в соответствии

с ТУ 4854-003-12333529-01

Содержание

	Наименование
1	Функциональное назначение
2	Основные технические данные и характеристики
3	Комплект поставки
4	Описание конструкции и принцип действия
5	Монтаж и подготовка к работе
6	Требования безопасности
7	Техническое обслуживание
8	Транспортировка и хранение
9	Гарантия изготовителя
10	Свидетельство о приемке

1. Функциональное назначение

Клапан предназначен для автоматического блокирования распространения пожара по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования, для защиты проемов в ограждающих строительных конструкциях зданий и сооружений различного назначения. По функциональному назначению клапан применяется в качестве огнезадерживающего согласно требованиям СНиП 41-01-2003.

Клапан сохраняет работоспособность вне зависимости от пространственной ориентации плоскости его установки и предназначен для использования в невзрывоопасной среде с агрессивностью по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой до 80°С, запыленностью не более 100 мгЧм

^-3, температурой от +1°С и до +35°С и относительной влажностью до 80%, не содержащих взрывчатых веществ, взрывоопасной пыли, липких и волокнистых материалов.

Клапан не подлежит установке в воздуховодах и каналах помещений категорий А и Б по пожаровзрывоопасности по НПБ 105-95, в воздуховодах местных отсосов пожаровзрывоопасных смесей, а также в воздуховодах не подвергаемых периодической очистке по установленному регламенту для предотвращения образования горючих отложений.

Как противопожарный клапан оснащен электроприводом, обеспечивающим срабатывание клапана в автоматическом, местном и дистанционном режимах управления

Эксплуатация клапана должна осуществляться в закрытых помещениях. Вид климатического исполнения клапана – УХЛ4 по ГОСТ 15150-69.

При заказе клапана в документации необходимо указывать: его наименование, сечение, настоящие технические условия, вариант исполнения (с электроприводом или тепловой вставкой) по следующему шаблону:. “Клапан противопожарный ТПК-1 YY(АхВ) ТУ 4854-003-12333529-01”, где YY – указатель назначения (ОЭ – огнезадерживающий, оснащенный электроприводом; ОТ – огнезадерживающий с тепловым замком; АхВ – поперечное сечение клапана (высота и ширина), мм. Пример записи при заказе и в документации другой продукции: “Клапан противопожарный комбинированный ТПК-1 ОЭ (500х500) ТУ 4854-003-12333529-01”

2. Основные технические данные и характеристики

Основные технические данные и характеристики клапана приведены в табл. 1. и табл.2.

Таблица 1

№ п/п	Наименование параметра	Значение
1	Типоразмерный ряд условных внутренних размеров поперечного сечения в соответствии с обозначением клапана, мм:
	ТПК-1.000-01	200х200
	ТПК-1.000-02	250х250
	ТПК-1.000-03	300х300
	ТПК-1.000-04	350х350
	ТПК-1. 000-05	400х400
	ТПК-1.000-06	450х450
	ТПК-1.000-07	500х500
	ТПК-1.000-08	550х550
	ТПК-1.000-09	600х600
	ТПК-1.000-10	800х800
	ТПК-1.000-11	1000х1000
2.	Предел огнестойкости, мин, не менее	60
3.	Приведенное сопротивление дымогазопроницанию при температуре 20^оС в закрытом положении клапана, кг^-1Чм^-1, не менее	8000/F_кл (F_кл-площадь проходного сечения клапана, м²)
4.	Инерционность срабатывания сек, не более	60
5.	Вероятность безотказного срабатывания	0,999
6.	Номинальное напряжение переменного тока частотой 50 Гц: для питания электропривода клапана, В для питания цепей контроля положения заслонки, В	220 220
7.	Мощность электропривода Вт, не более:	25
8.	Масса клапана в зависимости от типоразмерного ряда, кг, не менее не более	1 60

Примечание: 1. По требованию заказчика возможно изготовление клапанов другого поперечного размера в соответствии с ГОСТ 24751.

2.Ввиду постоянного совершенствования клапана, отдельные параметры и элементы конструкции могут быть изменены разработчиком без изменения его характеристик.

Таблица 2

Размеры клапана ТПК-1

Сечение клапана
	200	250	300	350	400	450	500	550	600	800	1000
Длина клапана, мм
200	470	470	470	470	470	470	470	470	470	470	470
250		470	470	470	470	470	470	470	470	470	470
300			470	470	470	470	470	470	470	470	470
350				470	470	470	470	470	470	470	470
400					470	470	470	470	470	470	470
450						470	470	470	470	470	470
500							560	560	560	560	560
550								560	560	560	560
600									560	560	560
800										560	560
1000											560

Примечание: клапаны сечение до 550х550 выполняются одностворчатыми. Клапаны сечением 600х600, 800х800, 1000х1000 выполняются двухстворчатыми.

Сечение монтажного проема – сечение клапана + 70мм.

3. Комплект поставки

3.1. Клапан ТПК-1.000-01…ТПК-1.000-10 в комплекте с приводом – 1 шт.

3.2. Паспорт ТПК-1.000 ПС, совмещенный с инструкцией по монтажу, эксплуатации и техническим описанием – 1 экз.

Допускается по согласованию с заказчиком поставка партии клапанов с 1 экз. паспорта.

4. Описание конструкции и принцип действия

4.1 Клапан, конструктивная схема которого приведена на рис 1, состоит из корпуса, поворотной створки, механизма привода и лючка для ревизии и очистки.

Корпус (1) прямоугольного сечения является несущей конструкцией клапана и снабжен на торцах присоединительными фланцами (2). По периметру внутренней поверхности корпуса и створки (3) установлены уголки (4), служащие упорами для створки. На полках уголков, в местах зазоров между корпусом и створкой, наклеен терморасширяющийся уплотнитель (5). Створки клапанов изготовлены из вермикулитовой плиты ПВТН

ТУ 5767-001-00281967-96 толщиной 25 мм.

При срабатывании клапана вращающий момент на створки передается от электропривода (6), содержащего поворотно-рычажный механизм (7) и установленного в защитном кожухе (8). На кожухе привода размещена кнопка, обеспечивающая размыкание зацепления шестерен редуктора, что даёт возможность ручного перемещения створок на 90° . В случае использования клапана с тепловым замком взамен электропривода установлен механический привод, содержащий рычажный механизм и механизм с термочувствительным элементом.

рис. 1

4.2. Подключение электрооборудования клапана должно производиться согласно принципиальной электросхемы, приведенной на рис. 3.

Рис. 3 Схема подключения клапана ТПК-1 с приводом Belimo

Контроль положения створки клапана может осуществляться при помощи световых индикаторов Л1 и Л2.

Элементы и устройства Л1, Л2 в комплектацию клапана не входят.

4.3. Исходное положение и последовательность действия клапана определяется его функциональным назначением. Клапан огнезадерживающий в исходном положении открыт. При этом плоскости створок расположены перпендикулярно плоскости проходного сечения. Кулачок вала редуктора элек-

тродвигателя поднимает концевой выключатель (см. рис.3), размыкая его нормально-замкнутые контакты и, соответственно замыкая нормально-разомкнутые контакты – световой индикатор включен (состояние клапана – открыт). При возникновении пожара, от системы пожарной сигнализации по

ступает управляющий импульс на блок-реле, происходит замыкание контактов и подается питание на электродвигатель привода М. Поворот вала редуктора электродвигателя на 180^о обеспечивает перемещение поворотно-рычажного механизма и соответственно створок на 90^о (клапан полностью закрыт).

При этом положении створок происходит размыкание контактов, тем самым отключается электродвигатель. Нормально-разомкнутые контакты концевого выключателя при этом замыкаются и включают индикатор Л1 (информация на пульте – клапан закрыт).

В промежуточном положении створки (от полностью открытой до полностью закрытой) кулачок привода отжимает концевой выключатель и его контакты принимают нормальное положение, отключая индикатор Л2.

4.4. Принцип действия огнезадерживающего клапана, оснащенного пружинно-рычажным приводом, основан на разрушении термочувствительного элемента (плавкой вставки) при нагревании его до температуры 72^оС. При этом срабатывает механический привод, соединяющий рычажно-поворотный механизм со створками клапана.

5. Монтаж и подготовка оборудования

5.1. Клапан поставляется заказчику полностью готовым к эксплуатации. До монтажа его следует хранить в помещениях с климатическими условиями, соответствующими п. 1. настоящего паспорта. В каждом поставляемом клапане створка находится в закрытом положении. Монтаж клапанов осуществляется только с закрытыми створками. Во избежание заклинивания створок недопустима деформация фланцев и корпуса клапана.,

5.2. Клапан устанавливается в помещении, смежном с обслуживаемым помещением (см. схему установки клапана – рис.1). ТПК-1 может устанавливаться как в вертикальной, так и в горизонтальной плоскости.

5.3. Секция 1 клапана, в которой размещены створки, должна устанавливаться в проемах строительных конструкций с нормируемым пределом огнестойкости в месте пересечения их воздуховодами ( рис.1). Заделка зазоров между секцией 1 клапана и ограждающими конструкциями должна производиться цементно-песчаным раствором на всю глубину ограждающей конструкции.

5.4. При установке клапана вне проема строительной конструкции рис.2), его секция 1 подлежит дополнительной наружной теплоогнезащите с пределом огнестойкости не менее предела огнестойкости клапана.

Рис.

5.5. Подключение клапана к электрической сети на объектах должно быть выполнено с учетом электрической схемы (рис. 3).

5.6. После монтажа клапана следует проверить его срабатывание не менее двух раз. При этом необходимо контролировать прохождение сигналов положения заслонки клапана непосредственно на пульте (щите) управления.

5.7. При проведении работ по монтажу, техническому обслуживанию и ремонту ЗАПРЕЩАЕТСЯ:

приступать к осмотру клапана без предварительного отключения электропитания привода и цепей контроля положения заслонки; прикасаться руками к подвижным элементам конструкции клапана и токоведущим частям его электрооборудования при проверках срабатывания; применять при наладке и ремонте клапана неисправный инструмент; производить удары по створкам заслонки и рычагам привода клапана; производить открытие и закрытие заслонок вручную без размыкания шестерен редуктора привода; выполнять очистку внутренней полости клапана посредством скребков или металлических щеток, способных повредить материал уплотнителя.

6.Требованиябезопасности

6.1. К работе с клапаном допускается технический персонал специализированных организаций, имеющих лицензии на осуществление деятельности по монтажу, техническому обслуживанию и ремонту систем противопожарной защиты зданий и сооружений, в том числе оборудования систем общеобменной, аварийной, противодымной вентиляции и кондиционирования воздуха.

6.2. Эксплуатация клапана должна производиться в соответствии с требованиями ГОСТ 12.1.019, ГОСТ 12.1.004, а также ГОСТ 12.1.030.

7. Техническое обслуживание

7.1 Техническое обслуживание должно предусматривать периодические профилактические осмотры и контроль работоспособности клапана.

7.1.1. При проведении периодических профилактических осмотров следует осуществлять:

– проверку комплектности основных узлов и деталей клапана, технического состояния электропривода и аппаратуры;

-проверку состояния подвижных частей конструкции, очистку внутренних поверхностей клапана от пыли и отложений, оперативное восстановление термочувствительного уплотнителя;

– устранение возможных неисправностей (деформации, заедания, нарушение целостности защитного слоя термочувствительного уплотнителя).

7.1.2. При проведении контроля работоспособности клапана посредством дистанционного управления с пульта (щита) воспроизводится полный цикл перемещения заслонки. Контроль работоспособности клапана следует производить при отключении вентиляционной системы, в сети которой он установлен. При особых условиях эксплуатации контроль работоспособности должен выполняться с соблюдением требований специально разработанных инструкций.

7.3. Периодичность технического обслуживания клапана должна соответствовать установленным срокам технического обслуживания комплекса оборудования противопожарной защиты эксплуатируемого объекта, но не реже одного раза в полгода. Техническое обслуживание должно проводиться также в обязательном порядке после аварийных ситуаций.

7.4. В целях сохранения работоспособности клапана в процессе эксплуатации запрещается нанесение на его внутренние поверхности масляных, лаковых и других покрытий.

7. 5. Данные, полученные при техническом обслуживании клапана, должны регистрироваться в формуляре. Допускается ведение единых формуляров на комплекс оборудования противопожарной защиты эксплуатируемого объекта.

8. Транспортировка и хранение

8.1. Транспортирование клапанов допускается только с закрытыми створками любым видом наземного, воздушного и морского транспорта в соответствии с действующими для данного вида транспорта правилами перевозок. При транспортировании необходимо исключить чрезмерные ударные и вибрационные нагрузки, способные вызвать повреждение элементов конструкций клапана.

8.2. Хранение клапанов должно предусматриваться в закрытых вентилируемых помещениях.

9.Гарантия изготовителя

9.1. Предприятие – изготовитель гарантирует соответствие клапанов рабочим чертежам и действующим техническим условиям .

9.2. Гарантийный срок эксплуатации клапанов 12 месяцев со дня ввода их в эксплуатацию, но не более 18 месяцев со дня их отгрузки, при условии соблюдения потребителем правил транспортировки, хранения, монтажа и эксплуатации, определенных действующими ТУ.

10.Свидетельство о приемке

Клапан (клапаны) ТПК-1соответствует

ТУ 4854-003-12333529-01 и признан годным для эксплуатации.

сечение заводской №

Дата выпуска

Подпись лица ответственного за приемку

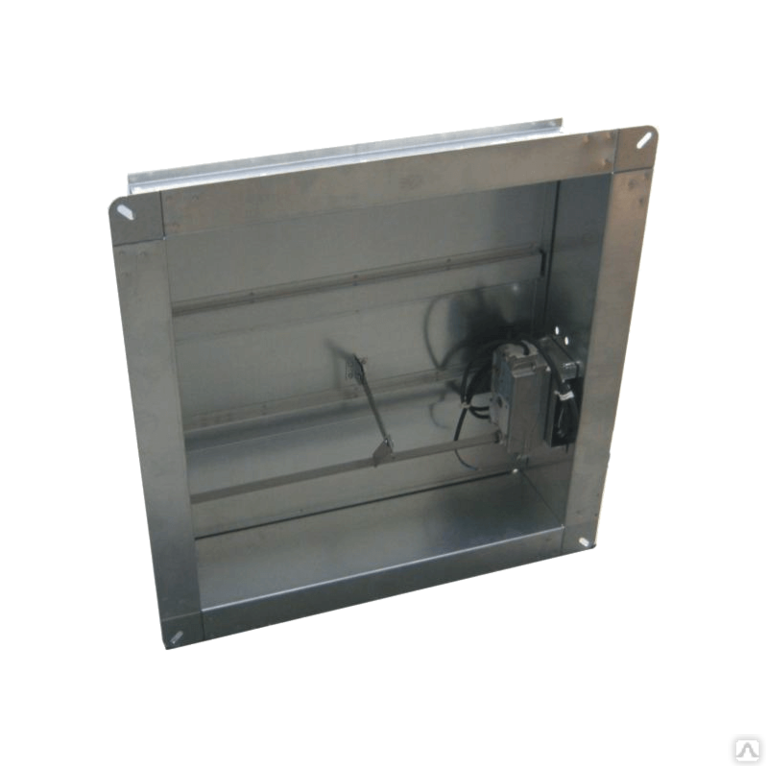

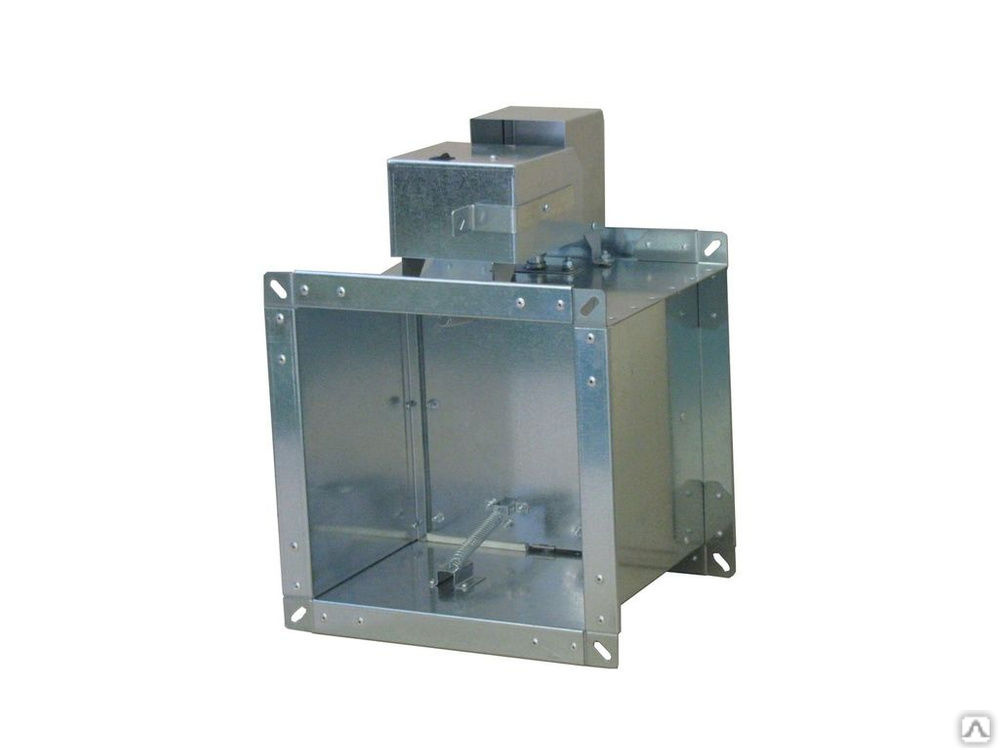

Противопожарные клапаны КОД-1М прямоугольного сечения

КОД-1М прямоугольные

Сортировать по-умолчаниюпо возрастанию ценыпо убыванию ценыалфавиту А-Яалфавиту Я-Ановые – старыестарые – новые

18850.80 руб

КОД-1М, EI-120 НЗ, 1000х1000 мм, BLE230

18181.50 руб

КОД-1М, EI-120 НЗ, 1000х900 мм, BLE230

11509.20 руб

КОД-1М, EI-120 НЗ, 100х100 мм, BLE230

11509. 20 руб

КОД-1М, EI-120 НЗ, 150х100 мм, BLE230

11509.20 руб

КОД-1М, EI-120 НЗ, 150х150 мм, BLE230

11509.20 руб

КОД-1М, EI-120 НЗ, 200х150 мм, BLE230

11509.20 руб

КОД-1М, EI-120 НЗ, 200х200 мм, BLE230

11509.20 руб

КОД-1М, EI-120 НЗ, 250х200 мм, BLE230

11509.20 руб

КОД-1М, EI-120 НЗ, 250х250 мм, BLE230

11978.40 руб

КОД-1М, EI-120 НЗ, 300х250 мм, BLE230

12130.20 руб

КОД-1М, EI-120 НЗ, 300х300 мм, BLE230

12199.20 руб

КОД-1М, EI-120 НЗ, 350х300 мм, BLE230

12351 руб

КОД-1М, EI-120 НЗ, 400х300 мм, BLE230

12544.20 руб

КОД-1М, EI-120 НЗ, 400х400 мм, BLE230

12627 руб

КОД-1М, EI-120 НЗ, 500х400 мм, BLE230

12958. 20 руб

КОД-1М, EI-120 НЗ, 500х500 мм, BLE230

12958.20 руб

КОД-1М, EI-120 НЗ, 600х400 мм, BLE230

13261.80 руб

КОД-1М, EI-120 НЗ, 600х500 мм, BLE230

13579.20 руб

КОД-1М, EI-120 НЗ, 600х600 мм, BLE230

13579.20 руб

КОД-1М, EI-120 НЗ, 700х500 мм, BLE230

13786.20 руб

КОД-1М, EI-120 НЗ, 700х600 мм, BLE230

13993.20 руб

КОД-1М, EI-120 НЗ, 700х700 мм, BLE230

13993.20 руб

КОД-1М, EI-120 НЗ, 800х600 мм, BLE230

14255.40 руб

КОД-1М, EI-120 НЗ, 800х700 мм, BLE230

14517.60 руб

КОД-1М, EI-120 НЗ, 800х800 мм, BLE230

14517.60 руб

КОД-1М, EI-120 НЗ, 900х700 мм, BLE230

16014. 90 руб

КОД-1М, EI-120 НЗ, 900х800 мм, BLE230

17512.20 руб

КОД-1М, EI-120 НЗ, 900х900 мм, BLE230

19217.88 руб

КОД-1М, EI-120 НО, 1000х1000 мм, BLF230

18482.34 руб

КОД-1М, EI-120 НО, 1000х900 мм, BLF230

11142.12 руб

КОД-1М, EI-120 НО, 100х100 мм, BLF230

11142.12 руб

КОД-1М, EI-120 НО, 150х100 мм, BLF230

11142.12 руб

КОД-1М, EI-120 НО, 150х150 мм, BLF230

11142.12 руб

КОД-1М, EI-120 НО, 200х150 мм, BLF230

11142.12 руб

КОД-1М, EI-120 НО, 200х200 мм, BLF230

11142.12 руб

КОД-1М, EI-120 НО, 250х200 мм, BLF230

11142.12 руб

КОД-1М, EI-120 НО, 250х250 мм, BLF230

11658. 24 руб

КОД-1М, EI-120 НО, 300х250 мм, BLF230

11825.22 руб

КОД-1М, EI-120 НО, 300х300 мм, BLF230

11901.12 руб

КОД-1М, EI-120 НО, 350х300 мм, BLF230

12068.10 руб

КОД-1М, EI-120 НО, 400х300 мм, BLF230

12280.62 руб

КОД-1М, EI-120 НО, 400х400 мм, BLF230

12371.70 руб

КОД-1М, EI-120 НО, 500х400 мм, BLF230

12736.02 руб

КОД-1М, EI-120 НО, 500х500 мм, BLF230

12736.02 руб

КОД-1М, EI-120 НО, 600х400 мм, BLF230

13069.98 руб

КОД-1М, EI-120 НО, 600х500 мм, BLF230

13419.12 руб

КОД-1М, EI-120 НО, 600х600 мм, BLF230

13419.12 руб

КОД-1М, EI-120 НО, 700х500 мм, BLF230

13646. 82 руб

КОД-1М, EI-120 НО, 700х600 мм, BLF230

13874.52 руб

КОД-1М, EI-120 НО, 700х700 мм, BLF230

13874.52 руб

КОД-1М, EI-120 НО, 800х600 мм, BLF230

14162.94 руб

КОД-1М, EI-120 НО, 800х700 мм, BLF230

14451.36 руб

КОД-1М, EI-120 НО, 800х800 мм, BLF230

14451.36 руб

КОД-1М, EI-120 НО, 900х700 мм, BLF230

16099.08 руб

КОД-1М, EI-120 НО, 900х800 мм, BLF230

17745.42 руб

КОД-1М, EI-120 НО, 900х900 мм, BLF230

19793.34 руб

КОД-1М, EI-180 НЗ, 1000х1000 мм, BLE230

19090.92 руб

КОД-1М, EI-180 НЗ, 1000х900 мм, BLE230

12084.66 руб

КОД-1М, EI-180 НЗ, 100х100 мм, BLE230

12084. 66 руб

КОД-1М, EI-180 НЗ, 150х100 мм, BLE230

12084.66 руб

КОД-1М, EI-180 НЗ, 150х150 мм, BLE230

12084.66 руб

КОД-1М, EI-180 НЗ, 200х150 мм, BLE230

12084.66 руб

КОД-1М, EI-180 НЗ, 200х200 мм, BLE230

12084.66 руб

КОД-1М, EI-180 НЗ, 250х200 мм, BLE230

12084.66 руб

КОД-1М, EI-180 НЗ, 250х250 мм, BLE230

12577.32 руб

КОД-1М, EI-180 НЗ, 300х250 мм, BLE230

12737.40 руб

КОД-1М, EI-180 НЗ, 300х300 мм, BLE230

12809.16 руб

КОД-1М, EI-180 НЗ, 350х300 мм, BLE230

12969.24 руб

КОД-1М, EI-180 НЗ, 400х300 мм, BLE230

13172.10 руб

КОД-1М, EI-180 НЗ, 400х400 мм, BLE230

13259. 04 руб

КОД-1М, EI-180 НЗ, 500х400 мм, BLE230

13606.80 руб

КОД-1М, EI-180 НЗ, 500х500 мм, BLE230

13606.80 руб

КОД-1М, EI-180 НЗ, 600х400 мм, BLE230

13925.58 руб

КОД-1М, EI-180 НЗ, 600х500 мм, BLE230

14258.16 руб

КОД-1М, EI-180 НЗ, 600х600 мм, BLE230

14258.16 руб

КОД-1М, EI-180 НЗ, 700х500 мм, BLE230

14476.20 руб

КОД-1М, EI-180 НЗ, 700х600 мм, BLE230

14692.86 руб

КОД-1М, EI-180 НЗ, 700х700 мм, BLE230

14692.86 руб

КОД-1М, EI-180 НЗ, 800х600 мм, BLE230

14968.86 руб

КОД-1М, EI-180 НЗ, 800х700 мм, BLE230

15243.48 руб

КОД-1М, EI-180 НЗ, 800х800 мм, BLE230

15243. 48 руб

КОД-1М, EI-180 НЗ, 900х700 мм, BLE230

16815.30 руб

КОД-1М, EI-180 НЗ, 900х800 мм, BLE230

18388.50 руб

КОД-1М, EI-180 НЗ, 900х900 мм, BLE230

17470.80 руб

КОД-1М, EI-60 НО, 1000х1000 мм, BLF230

16801.50 руб

КОД-1М, EI-60 НО, 1000х900 мм, BLF230

10129.20 руб

КОД-1М, EI-60 НО, 100х100 мм, BLF230

10129.20 руб

КОД-1М, EI-60 НО, 150х100 мм, BLF230

10129.20 руб

КОД-1М, EI-60 НО, 150х150 мм, BLF230

10129.20 руб

КОД-1М, EI-60 НО, 200х150 мм, BLF230

10129.20 руб

КОД-1М, EI-60 НО, 200х200 мм, BLF230

10129.20 руб

КОД-1М, EI-60 НО, 250х200 мм, BLF230

10129.20 руб

КОД-1М, EI-60 НО, 250х250 мм, BLF230

10598. 40 руб

КОД-1М, EI-60 НО, 300х250 мм, BLF230

10750.20 руб

КОД-1М, EI-60 НО, 300х300 мм, BLF230

10819.20 руб

КОД-1М, EI-60 НО, 350х300 мм, BLF230

10971 руб

КОД-1М, EI-60 НО, 400х300 мм, BLF230

11164.20 руб

КОД-1М, EI-60 НО, 400х400 мм, BLF230

11247 руб

КОД-1М, EI-60 НО, 500х400 мм, BLF230

Показывать 96122436

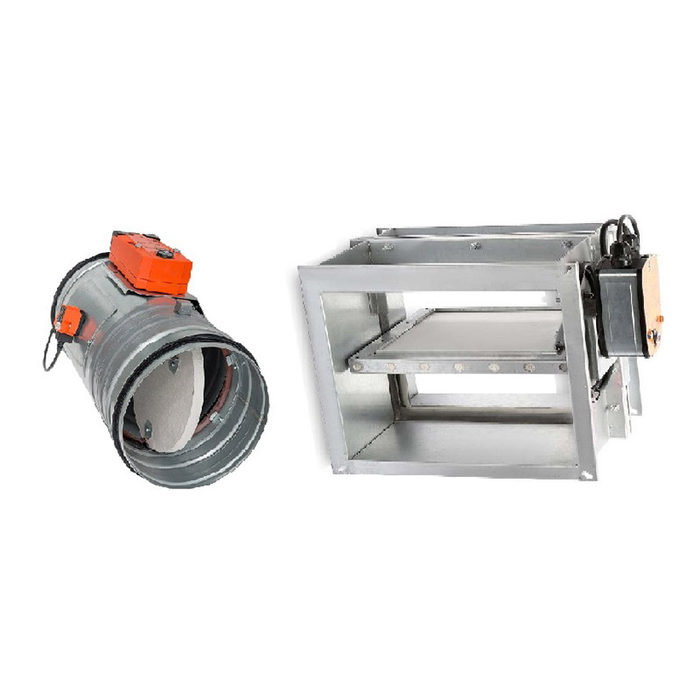

Комбинированные противопожарные/дымовые клапаны | United Enertech Corporation

F/S-AFM-OB-I и F/S-AFM-OB-3-I

Противопожарная/дымовая заслонка с аэродинамическим профилем, класс 1*

F/S-AFM-OB-I & F/S-AFM-OB-3-I

Пластинчатая заслонка модулирующего огня/дыма, класс 1*

Применение

F/S-AFM-OB-I и F/S-AFM-OB-3 -I модулирующие противопожарные/дымовые клапаны внесены в список UL для 1-1/2-часового и 3-часового рейтинга соответственно. Утечка класса I и возможность одновременного использования в качестве заслонки регулирования объема, а также противопожарной/дымовой заслонки делают этот продукт универсальным, экономящим время и деньги.

F/S-RD-I

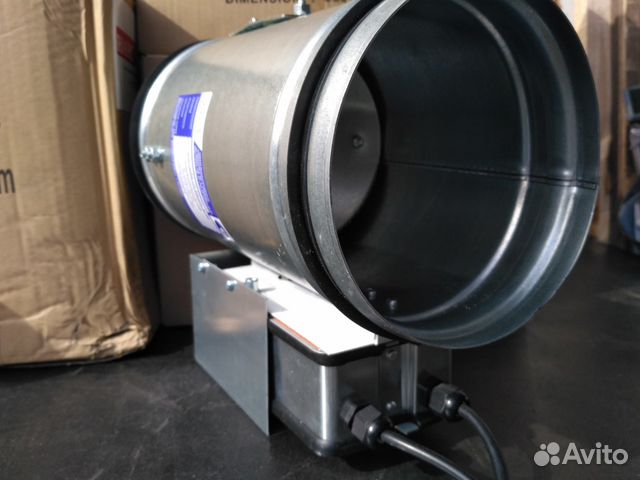

True round, комбинированный противопожарный/дымовой клапан, класс I

F/S-RD-I

True round, комбинированный противопожарный/дымовой клапан, класс I

Применение

F/S-RD-II

True round, комбинированный противопожарный/дымовой клапан, класс II

F/S-RD-II

True round, комбинированный противопожарный/дымовой клапан , Класс II

Применение

F/S-3V-FA-I

Передний доступ, комбинированный противопожарный/дымовой клапан, створка 3V, класс I

F/S-3V-FA-I

Передний доступ, комбинированный противопожарный/дымовой клапан, 3V лезвие, класс I

Применение

F/S-3V-FA-II

Передний доступ, комбинированный противопожарный/дымовой клапан, створка 3V, класс II

F/S-3V-FA-II

Передний доступ, комбинированный противопожарный/дымовой клапан, 3V лезвие, класс II

Применение

F/S-3V-OW-I

Наружный, комбинированный противопожарный/дымовой клапан, створка 3V, класс I

F/S-3V-OW-I

Наружный, комбинированный противопожарный/дымовой клапан , лезвие 3V, класс I

Применение

F/S-3V-OW-II

Наружный, комбинированный противопожарный/дымовой клапан, створка 3V, класс II

F/S-3V-OW-II

Наружный, комбинированный противопожарный/дымовой клапан , лезвие 3V, класс II

Применение

F/S-AF-OW-I

Наружный, комбинированный противопожарный/дымовой клапан, створка аэродинамического профиля, класс I

F/S-AF-OW-I

Наружный, комбинированный противопожарный/дымовой клапан , лопасть с аэродинамическим профилем, класс I

Приложение

F/S-AF-OW-II

Наружный, комбинированный противопожарный/дымовой клапан, створка аэродинамического профиля, класс II

F/S-AF-OW-II

Наружный, комбинированный противопожарный/дымовой клапан , лопасть с аэродинамическим профилем, класс II

Приложение

F/S-AF-FA-I

Доступ спереди, комбинированный противопожарный/дымовой клапан, створка аэродинамического профиля, класс I лезвие, класс I

Приложение

F/S-AF-FA-II

Передний доступ, комбинированный противопожарный/дымовой клапан, створка аэродинамического профиля, класс II лезвие, класс II

Применение

F/S-3V-I

Комбинированный клапан противопожарный/дымовой, створка 3V, класс I

F/S-3V-I

Комбинированный клапан противопожарный/дымовой, створка 3V, класс I

Применение

F/S-3V-II

Комбинированный клапан противопожарный/дымовой, створка 3V, класс II

F/S-3V-II

Комбинированный клапан противопожарный/дымовой, створка 3V, класс II

Применение

F/S-AF-I

Комбинированный противопожарный/дымовой клапан, створка с аэродинамическим профилем, класс I

F/S-AF-I

Комбинированный противопожарный/дымовой клапан, створка с аэродинамическим профилем, класс I

Применение

F/S-AF-II

Комбинированный противопожарный/дымовой клапан, створка с аэродинамическим профилем, класс II

F/S-AF-II

Комбинированный противопожарный и дымовой клапан, створка с аэродинамическим профилем, класс II

Применение

F/S-3V-CR-I

Комбинированный противопожарный/дымовой клапан, установка в коридоре, створка 3V, класс I

F/S-3V-CR-I

Комбинированный противопожарный/дымовой клапан, установка в коридоре, 3V лезвие, класс I

Применение

F/S-3V-CR-II

Комбинированный противопожарный/дымовой клапан, установка в коридоре, створка 3V, класс II

F/S-3V-CR-II

Комбинированный противопожарный/дымовой клапан, установка в коридоре, 3V лопасть, класс II

Применение

Модуляционное управление противопожарными и дымовыми заслонками в системе дымоудаления

Опубликовано Лиза Хики на 19 авг. 2014 г., 10:00

Введение

В США, Канаде и Латинской Америке противопожарные, дымовые и комбинированные противопожарные и дымовые заслонки используются в двух основных категориях:

Сдерживание огня и/или дыма для сохранения секционирования здания. Они устанавливаются в соответствии с главой 7 Международного строительного кодекса (IBC), который является основным кодом модели. Их иногда называют пассивными системами, хотя заслонки закрываются, и пожарная сигнализация срабатывает при срабатывании детектора дыма.
В инженерных системах дымоудаления используются заслонки, вентиляторы и некоторые архитектурные элементы для самых разных применений. Они основаны на главе 9 IBC.

В Америке дымовые заслонки всегда активируются; В противопожарных клапанах используются механические средства измерения тепла (плавкие плавкие вставки и сила тяжести или пружина для закрытия). Они и могут приводиться в действие для простоты периодического осмотра и технического обслуживания. Дым должен обнаруживаться с помощью электрических датчиков – детекторов дыма. Приводы с пружинным возвратом используются для закрытия заслонок, а затем приводной двигатель используется для открытия заслонки. Комбинированные противопожарные и дымовые заслонки приводятся в действие благодаря функции дыма.

Во многих системах дымоудаления требуется плавное управление заслонками. Герметизация лестничных клеток и кондиционирование воздуха под полом являются примерами того, где они могут быть использованы.

В этой статье описываются общие методы управления противопожарными и дымовыми клапанами (как правило, в соответствии с главой 7), чтобы помочь различать приложения. Затем обсуждается и объясняется модулирующее управление одними и теми же заслонками в различных приложениях (как правило, в приложениях, описанных в главе 9).

Органы управления противопожарной и дымовой заслонкой герметизации
На рис. 1 показаны (слева направо) канальный дымовой извещатель, высокотемпературный выключатель[1] и активированная заслонка. Примерно 80% противопожарных и дымовых заслонок устанавливаются таким образом, хотя обнаружение дыма может осуществляться посредством обнаружения дыма в помещении и реле, используемого для управления заслонкой. Демпфер защищает целостность стены, чтобы сохранить разделение, чтобы ни дым, ни огонь не могли попасть в соседнее помещение.

Рис. 1 Типовая установка комбинированного противопожарного и дымового клапана.

На рис. 2 показана проводка. Начиная с крайнего левого угла, к детектору дыма подается горячая энергия. Пока дыма нет, детектор передает питание на температурный выключатель. Питание привода открывает заслонку и удерживает ее в открытом положении.

При обнаружении дыма питание привода отключается, и контакт сигнализации на извещателе замыкается для подачи сигнала тревоги. Если используется зональная система обнаружения задымления, вместо контакта дымового извещателя в систему контроля задымления подключается реле.
Если задымление не обнаружено, но температура на заслонке поднимается до 165°F (74°C), то датчик температуры размыкается. Это отключает питание привода, и пружины демпфера закрываются. Реле температуры сбрасывается вручную, поэтому заслонка остается закрытой во время события.

В случаях, когда заслонка представляет собой только дымовую заслонку, температурный выключатель отсутствует. Детектор дыма или реле системы дымоудаления являются единственным рабочим органом управления.

Рис. 2. Проводка дымового извещателя и комбинированной противопожарной и дымовой заслонки.

Специализированные клапаны системы дымоудаления
Примерно 80% противопожарных и дымовых клапанов устанавливаются в закрытых помещениях, как показано выше. Около 20% устанавливаются в более специализированных приложениях, разработанных инженерами по пожарной безопасности и механике. Типичными областями применения являются атриумы, системы наддува на лестничных клетках, кондиционирование воздуха под полом, подземные этажи и большие пространства, такие как торговые центры, аудитории и сцены.

На рис. 3 показаны основные элементы управления, используемые в системе дымоудаления для одной заслонки. Панель системы противодымной защиты пожарных (FSCS) позволяет блокировать управление и обеспечивает индикацию состояния для всех компонентов системы.

Рис. 3. Проводка панели FSCS и выносной дымовой заслонки.

Клапаны, используемые для противодымной защиты, обычно имеют ту же конструкцию, что и защитная оболочка. Основное отличие заключается в методах управления. Переключатели индикации положения заслонки клапана могут быть вспомогательными переключателями на приводе, переключателями заслонки клапана или переключателями с магнитным контактом. Система дымоудаления имеет реле, которое позволяет переключателям панели FSCS переводить ее в автоматическое, закрытое или открытое положение. На рис. 3 также показаны подключения к сетевой системе. Реле или карты изолированы от линии или источника питания 24 В, используемого для управления приводом.

Компоненты системы дымоудаления внесены в список UL 864, UUKL. Привод имеет электротехнические характеристики UL 873 или UL 60730, а также характеристики низкого дымообразования UL 2043. Заслонка и привод как единое целое внесены в список UL555S.

На рис. 4 показана повторно открываемая заслонка. Проводка для переключателя автоматического отключения-включения показана подключенной непосредственно к панели FSCS, хотя обычно для выполнения функций присутствуют сетевые реле. Эта заслонка служит как для сдерживания, так и для контроля дыма. Он подключается к панели FSCS, чтобы командир пожарной части мог снова открыть заслонку, чтобы удалить дым или создать давление в помещении. Предусмотрена индикация состояния.

Рис. 4. Многоразовая заслонка.

Последовательность действий
В автоматическом режиме дымовое реле реагирует на запрограммированное панелью управления отключение питания и закрытие заслонки при необходимости. С другой стороны, при наличии пожара и повышении температуры в воздуховоде до 165°F (74°C) реле первичной температуры размыкается, а пружины заслонки закрываются.

Если переключатель панели переводится в положение Override, то дымовое реле и первичный датчик отключаются. На привод снова подается питание, и заслонка открывается. Однако, если температура на заслонке продолжает расти, вторичный датчик открывается при 250°F (121°C). (Огонь находится достаточно близко, так что существует опасность распространения пламени или тепла через заслонку на другую сторону стены.)

Кроме того, если пожарная служба переводит переключатель на панели FSCS в положение «Выкл.», питание привода отключается, и заслонка закрывается.

Заслонки модуляционной системы управления
В некоторых системах требуется пропорциональное управление заслонками в системах пожаротушения и дымоудаления, о которых говорилось выше. Средства управления должны сочетать в себе типичные методы контроля температуры и/или давления, а также функции пожаротушения и дымоудаления.

На рис. 5 показан простейший из методов плавного регулирования противопожарной и дымовой заслонки. Обычно используется для вентиляции коридора. Потенциометр устанавливает положение баланса заслонки во время нормальной работы. Реле может закрыть заслонку в случае пожара во избежание распространения дыма.

Питание подается на клеммы 1 и 2 привода. Потенциометр имеет переменный сигнал от 2 до 10 В постоянного тока, который поступает на клемму 3, сигнальный вход. Привод позиционируется от 0 до 100%, чтобы открыть заслонку в сбалансированное положение. Общий действует как источник электронов и несет как переменный, так и постоянный ток. В этом случае реле блокировки может отключить питание привода, который затем закроет заслонку.

Рис. 5 Потенциометрическое управление дымовой заслонкой с закрытой блокировкой.

На рис. 6 показана та же дымовая заслонка, что и на рис. 4, с добавленным реле для блокировки открытия заслонки. Замкнув горячее питание на клемму 3 привода, он откроется. Хотя это не всегда необходимо, контакт размыкается для отключения сигнальной клеммы на потенциометре. Это предотвращает повреждение выходного сигнала горячим напряжением 24 В переменного тока. В системах DDC это важно.

Существуют дополнительные конфигурации проводки, которые работают точно так же, как показано. Например, реле блокировки 2 можно подключить к общему проводу 24 В переменного тока. Иногда важно расположить контакты реле таким образом, чтобы в случае выхода из строя одного реле безопасное состояние было наиболее безопасным.

Рис. 6 Потенциометрическое управление дымовой заслонкой с ручным управлением в открытом или закрытом состоянии

На Рис. 7 вместо минимального потенциометра, управляющего приводом, система автоматизации здания, прямое цифровое управление посылает сигнал на клемму 3 и привод плавно регулируется. (По умолчанию 2 В, закрыто и 10 В, полностью открыто. Это может быть обратимым, когда это необходимо для некоторых приложений.) Путь сигнала проходит от Sig + на контроллере к 3 через электронику привода к 1 и обратно к контроллеру Com. Полная петля всегда необходима для протекания тока в любое устройство.

Рис. 7 Типовая аналоговая схема управления приводом 2–10 В постоянного тока.

На рис. 8 добавлен высокотемпературный выключатель. Он показан здесь в общем проводе, но может быть размещен и в горячем проводе. Если температура на заслонке поднимается до 165°F (74°C), переключатель размыкается, отключая питание привода, и заслонка закрывается пружиной.

Рис. 8. Управление противопожарным и дымовым клапаном с выключателем высокой температуры.

Обычно демпфер модулирует на основе выходного сигнала контроллера BAS. Как правило, при обнаружении дыма автоматически включается реле блокировки 2 и закрывается заслонка. Если панель FSCS настроена на открытие, то реле блокировки 2 обесточено, а реле блокировки 1 включено. После этого заслонка открыта на 100%. Однако, если температура в воздуховоде, ведущем к заслонке, достигает 165°F (74°C), то заслонка снова закрывается.

На рис. 9 к общему проводу добавлены вторичный выключатель высокой температуры и обходное реле.

Рис. 9 Многоразовый комбинированный противопожарный и дымовой клапан.

Последовательность операций следующая:

При наличии 24 В переменного тока и нормальном[2] состоянии всех органов управления привод открывает заслонку в положение, указанное сигналом. Привод будет модулировать для поддержания уставки.

Отключение питания 24 В переменного тока или включение реле обхода 2 закрывает заслонку.

Если температура на заслонке достигает 165°F (74°C), первичный датчик открывается, и заслонка закрывается.

Если переключатель панели FSCS установлен в положение «Открыть», выполняется несколько действий.

а. Первичный датчик шунтируется, повторно подключая общее питание к приводу.

б. Реле блокировки 1 срабатывает, а реле блокировки 2 переходит в нормальное состояние. Это приводит к полному открытию привода. (Горячий источник 24 В перем. реле вторичной температуры размыкается, и заслонка снова закрывается. Панель FSCS не может изменить это, и необходим ручной сброс. Предполагается, что огонь находится слишком близко к заслонке, и возникает опасность разделения.

Пример системы кондиционирования воздуха под полом
На рис. 10 показан пример системы кондиционирования воздуха под полом и принцип работы регулирующего привода.

Стена шахты представляет собой противопожарную преграду и противодымную перегородку, поэтому требуются либо отдельные заслонки, либо комбинированная противопожарная и дымовая заслонка. Давление под полом должно поддерживаться где-то между 0,05 и 0,10 дюйма водяного столба. (от 12 до 25 Па). Для этого потребуется еще одна заслонка и регулирующий привод. Однако при использовании модулирующей противопожарной и дымовой заслонки только одна заслонка и привод могут выполнять работу трех. Это экономит материальные и трудовые затраты, а также помогает уменьшить нехватку места.

Рис. 10 Пример системы кондиционирования под полом.

Инженер по противопожарной защите и уполномоченный местный орган власти должны определить, считается ли этот клапан частью защитной оболочки (глава 7) или частью инженерной системы дымоудаления (глава 9). Его можно использовать для обоих. Если это также является частью контроля дыма, то потребуются индикация состояния и блокировка.

Последовательность операций:

При нормальной работе давление под полом поддерживается за счет регулирования заслонки, установленной в стене шахты.
Если возникает пожар и температура на заслонке достигает 165°F (74°C), заслонка закрывается.
Если в воздуховоде (или помещении) есть дым, то заслонка закрывается.

Резюме
Существует большое количество методов регулирования противопожарных и дымовых заслонок и применения мер пожарной и дымовой безопасности. В приложениях для локализации заслонка закрывается, когда наблюдаются высокие температуры или дым. В системах дымоудаления существует несколько способов открыть или закрыть заслонку для продувки или повышения давления в пространстве, чтобы предотвратить распространение дыма.

В этой статье показаны и объяснены некоторые, но не все методы управления. Обратитесь к упомянутым нормам и стандартам или свяжитесь с автором для получения дополнительной информации.

Автор — Ларри Фелкер
Ларри Фелкер — инженер-механик, член ICC (Международный совет по нормам), NFPA (Национальная ассоциация противопожарной защиты) и пожизненный член ASHRAE (Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха) . Он является менеджером по продукции противопожарных и дымовых приводов компании Belimo Americas, специализирующейся на противопожарных и дымовых заслонках и приводах с 2002 года. Ранее он был разработчиком систем контроля температуры, а до этого подрядчиком по механике и электротехнике. Он является соавтором (вместе с Трэвисом Фелкером) Демпферы и управление воздушным потоком , Специальные публикации ASHRAE, 2010 г., а также является автором официального документа о приводных демпферах в системах дымоудаления.

Ссылки
(IBC) Международные строительные нормы и правила, 2012 г., International Code Council, Inc. (ICC), Country Club Hills, IL 60478-5795

(IFC) Международные нормы пожарной безопасности 2012 г., ICC, там же.

(IMC) International Mechanical Code 2012, ICC, op. цит.

Стандарт безопасности UL 555 для противопожарных заслонок, издание 7, 2006 г., обновлено в 2010 г., Underwriters Laboratories Inc. (UL), 333 Pfingsten Road, Northbrook, IL 60062-2096

Стандарт безопасности UL 555S для дымовых клапанов, 4 ^th Edition, 1999 г., обновлено в 2012 г., там же.

Стандарт UL 864 для блоков управления безопасностью и принадлежностей для систем пожарной сигнализации, 9 ^th Edition, 2010 г. Испытание на выделение тепла и видимого дыма для отдельных изделий и их принадлежностей, установленных в вентиляционных помещениях, стандарт 2043, издание 4, 2013 г.

Стандарт UL 60730 для автоматических электрических устройств управления для бытового и аналогичного использования, 2010

[1] «Первичное устройство, реагирующее на тепло» в терминологии UL 555.

[2] «Нормальный» определяется как обесточенное состояние или состояние низкой переменной. Например, низкий уровень дыма является нормальным состоянием.

Метки: Технические советы, Контроль огня и дыма

Комбинированные противопожарные/дымовые клапаны

класса II

Комбинированные противопожарные/дымовые клапаны класса II

FS-1620

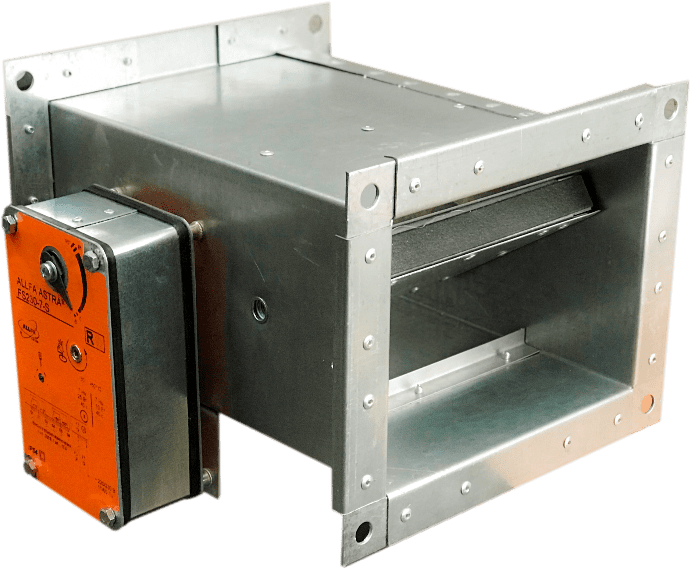

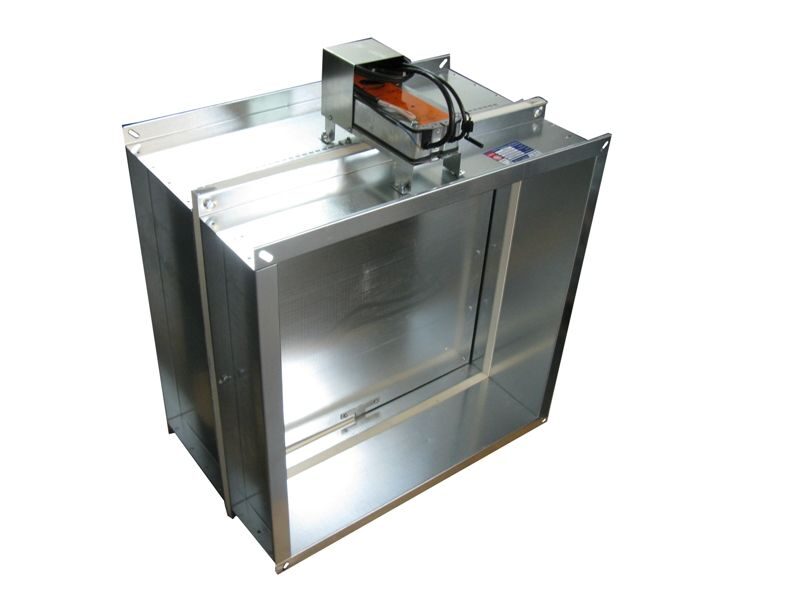

Противопожарные/дымовые клапаны FS-1620 предназначены для предотвращения распространения дыма и огнестойкости 1-1/2 часа для использования в динамической системе ОВКВ. во время ситуаций безопасности жизнедеятельности. FS-1620 внесен в список UL и протестирован на соответствие последним стандартам UL-555S и UL-555. FS-1620 включает в себя привод, установленный на заводе, который следует запускать не реже одного раза в шесть месяцев или чаще, как того требуют местные правила. FS-1620 доступен с установленным на заводе переключателем положения лопастей для подключения к системам дымоудаления и индикации, когда лопасти полностью открыты или полностью закрыты.

• Огнестойкость 1-1/2 часа
• Приводы, рассчитанные на температуру 250 или 350°F
• Трехлетняя гарантия на материалы и качество изготовления.
• доставка в течение пяти рабочих дней с момента поступления заказа

Купить сейчас
Техническая информация.
Скачать спецификации.
Связанная информация.

Выберите ссылку на вкладке «Товар» ниже, чтобы заказать.

Таблица 1	Таблица 2	Table 3	Table 4	Table 5	Table 6	Table 7	Table 8
X	X	X	X	X	XXX	XXX	X

Table 1	Application
T	Fire/Smoke

Table 2	Blade Operation
O	Opposed

Table 3	Blade Type
W	Triple-V

Table 4	Heat-actuated Device
L	165°F actuation
M	212°F actuation
H	250°F actuation

70747474747474747474747474747474747474747474747474747474.

Позиция

Table 5	Actuator Type
O	Pneumatic 250°F, Two-Position
P	Pneumatic 350°F, Two- Положение (A)
D	4 24 Вак 350 ° F, двухпозиция
C	120 Vac 350 ° F, двухпозиция
A	120 VAC 250°F, Two-Position

Table 6	Width Dimensions
008 to 120	008 to 120, 1 inch increments (a) (b )

Table 7	Height Dimensions
007 to 096	007 to 096, 1 inch increments (a) (b)

Table 8	Factory Options (limit two)
D	DSDN, no flow duct smoke detector
E	exact whole inch (no undercut)

I	factory -установленный комплект переключателя положения отвала
Q	привод внутреннего монтажа (минимальный размер для электрического = 10 дюймов в ширину x 21 дюйм в высоту, пневматического = 18 дюймов x 24 дюйма)
V	переход на круглый или овальный воздуховод (максимальный размер 70 x 92 дюйма)

Максимальный динамический рейтинг:	4 дюйма вод. ст. статическое давление при 2000 футов в минуту
Окружающая среда Рабочая Температура:	от -40°F до 200°F; (от -40°C до 93°C)
Время:	Привод открыт: от 15 до 25 секунд, типичное значение Пружина закрытия: 15 секунд, типичное значение
Максимальная кратковременная рабочая температура:	250°F или 350°F; (121° C или 177° C) в зависимости от выбранного привода
Падение давления в дюймах водяного столба:	Полностью открытый	1000 футов в минуту	2000 футов в минуту
	24 x 24 дюйма	0,03	0,11
	32 x 48 дюймов	0,02	0,10
Установка на месте Аксессуары:	Нет
Детали, заменяемые на месте:	Комплект переключателей положения лопастей SP100 Приводы можно заменять на месте. Для заказа прямой замены см. номер модели привода, установленного на заслонке
Приблизительный вес:	9 фунтов. за квадратный фут
Двухпозиционные модели с электрическим приводом:
Электрика – Потребляемая мощность:	120 В переменного тока ±10 %, 60 Гц 24 В переменного тока +20 %, -10 %, 50/60 Гц
Электрика – Потребляемая мощность:	120 В — Работа: 0,18 А, 23 Вт, Удержание: 0,13 А, 9 Вт максимум 24 В — Работа: 23 ВА, Удержание: 8 ВА максимум
Конструкции:
Рамки:	Оцинкованная сталь глубиной 5 дюймов x калибр 16
Лезвия:	Оцинкованная сталь 16 калибра, Triple V Все отвалы имеют номинальную ширину 6 дюймов и максимальную ширину 8 дюймов. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Рубрики Вентиляц Вентиляция Воздуховод Воздуховоды Кондиционер Кондиционеры Нормы Разное Решетк Решетки Система вентиляции Советы Советы по выбору Схема Схемы Фанкойла Чиллер Автор: ООО Приоритет-Пермь 2019 © Все права защищены. Карта сайта ООО Приоритет-ПермьОфициальный сайт Советы по выбору Кондиционеры Вентиляция Воздуховоды Схемы

Клапан комбинированный противопожарный: Клапан противопожарный комбинированный КПВ.03 (EI120)

Клапан противопожарный комбинированный КП-Ф1

Клапан противопожарный комбинированный “ТПК-1” ООО “Промвентиляция-Сервис” (г. Тула) / Pozhproekt.ru

Противопожарные клапаны КОД-1М прямоугольного сечения

Комбинированные противопожарные/дымовые клапаны | United Enertech Corporation

Модуляционное управление противопожарными и дымовыми заслонками в системе дымоудаления

класса II

Добавить комментарий Отменить ответ
