Клапан 2-х ходовой с сервоприводом в России, обычно устанавливают, когда Волкано подключается к ЦТП (центральная или городская теплосеть), в этом случае деваться некуда:
– чтобы не было перерасхода теплоносителя (плата за теплоноситель городом (ЦТП) взимается по счетчику гКалл, и если Вы не расходуете горячий теплоноситель, то платите по сути за “воздух”).
Кроме того, так исторически сложилось, поскольку компания производитель VTS (Euroheat) специализируется на вентиляции, предполагается что вентилятор тепловентилятора – работает постоянно, а греет он или нет окружающий воздух – решается путем подачи теплоносителя.
И все бы было отлично и правильно, если применить смесительный узел с 3-х ходовым клапаном и байпасом (стоит 27-35 тыс. руб со скидкой), но это + 2/3 стоимости аппарата, это не для нас :(.
Или применить клапан 2-х ходовой с автоматической регулировкой протока теплоносителя (стоит 40-50 тыс руб), но наш штатный клапан 2-х ходовой с сервоприводом работает в 2-х положениях:
-
#нормально закрыт, при подаче питания открывается полностью,
-
при снятии питания – #закрывается полностью под действием пружины.
В случае собственного котла, как и любой другой собственной котельной – клапан 2-х ходовой с сервоприводом
по причинам выше – не устанавливают, т.к. обычно современный котёл (любого типа: электрический, газовый, дизельный, пелетный, угольный и т.
д.) следит за температурой в контуре (и нет счетчика гКалл). Кроме того, общая надежность системы повышается многократно, кроме двигателя вентилятора – ломаться нечему. (конечно можно загубить теплообменник, но это уже другая тем…).Наш клапан 2-х ходовой рекомендуется поставить только в случае, если необходима постоянная конвекция воздуха, тогда при нагреве помещения, вентилятор останавливаться не будет, а будет закрываться клапан (перекрывая доступ горячего теплоносителя в аппарат), за счет этого будет экономия теплоносителя, т.к. волкано не будет работать в режиме батареи (пассивного источника тепла) и расходовать тепло.
Штатная схема с клапаном – предусматривает полное перекрытие подачи теплоносителя, но в Российских условиях суровой Зимы – это не очень хорошо, поскольку если клапан вдруг выйдет из строя – то аппарат может замерзнуть.
Поэтому при желании установить клапан – мы рекомендуем делать вокруг него байпас с минимальным протоком, чтобы не происходило полного перекрытия подачи теплоносителя.
#Можно ли поставить клапан с сервоприводом на подачу? Можно, установка клапана на обратку в штатном варианте, связана с более комфортными условиями рабочего режима для самого клапана. На обратке – температура воды всегда ниже, следовательно ресурс клапана – выше.
В итоге: Если хотите небольшую экономию по электроэнергии – клапан можно поставить (+7800руб на 1 аппарат), но обязательно с байпасом
Volcano | Волкано – тепловентиляторы водяные © 2014-2023

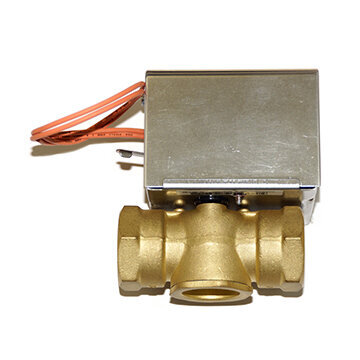

Клапан двухходовой с сервоприводом для VOLCANO VR
Открыть окноГарантия производителя
Производитель: VOLCANO
Производство: Польша
Другие товары производителя ➜
Наличие
| Тюмень: | |
ул. Народная, 18 | Нет |
| ул. Аккумуляторная 1, стр. 2 | Нет |
| ул. Энергетиков, 96 | Нет |
4 950
₽
В пути
Количество *
Заказать
Быстрый заказНаличие
| Тюмень: | |
| ул. Народная, 18 | Нет |
| ул. Аккумуляторная 1, стр. 2 | Нет |
| ул. Энергетиков, 96 | Нет |
Описание
ARW-0.6\2 – регулятор скорости вращения для Volcano VR MINI – это минимальный набор из системы автоматики, который позволяет использовать тепловентилятор Volcano VR MINI в механическом режиме, то есть в ручном.
Пять скоростей вентилятора позволяют выбрать оптимальный поток и температуру съема для помещения, в котором он стоит.
Для использования в полуавтоматическом режиме: добавьте в комплектацию термостат TR-010 или контроллером температуры RDE.
В помощь Вам, мы разбили по группам комплекты автоматики:
· МИНИМУМ: ARW-0.6\2 – регулятор скорости вращения для Volcano VR MINI.
· ОПТИМУМ: ARW-0.6\2 – регулятор скорости вращения для Volcano VR + TR-010 – термостат для Volcano VR MINI.
· БИЗНЕС: ARW-0.6\2 – регулятор скорости вращения для Volcano VR MINI + TR-010 или RDE – термостат для Volcano VR MINI + NVMZ- клапан двухходовой с сервоприводом для Volcano VR MINI.
· LUX: HMI VR 0-10В – контроллер для Volcano VR + ARWE 3.0 регулятор скорости для Volcano VR + NVMZ – клапан двухходовой с сервоприводом для Volcano VR.
Характеристики
| Производитель/Марка: | VOLCANO |
| Производство: | Польша |

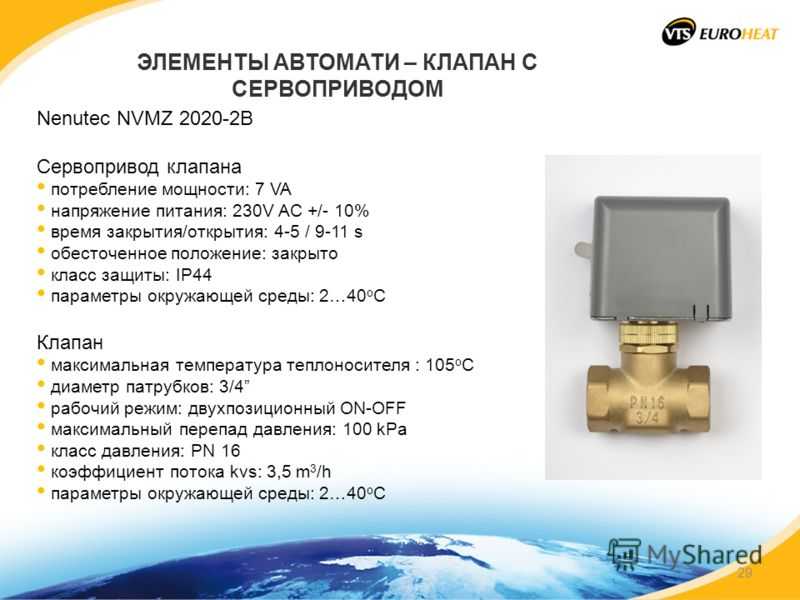

СЕРВОПРИВОД | |
напряжение питания: | 230 В AC +/- 10% |
время закрытия/открытия: | 5/18 сек. |
обесточенное положение: | закрыт |
класс защиты: | |
параметры окружающей среды: | 0…60°C |
питающий провод длиной | 50 см, 3х0,75ммІ |
ВОДЯНОЙ КЛАПАН | |
диаметр патрубков: | |
рабочий режим: | двухпозиционный вкл/выкл |
максимальный перепад давления: | 100 кПа |
класс давления: | |
коэффициент расхода kvs: | 6,5 м3/ч |
макс. температура теплоносителя: | |
параметры окружающей среды: | 0…60°C |
Технические документы
Написать отзыв
К сожалению, еще никто не оставлял отзыв к этому товару.
Будьте первыми!
Пропорциональные, быстродействующие и сервоклапаны
- Дом
- Продукты
- Группы товаров
- Промышленная гидравлика
- Темы
- Пропорциональные, быстродействующие и сервоклапаны
Bosch Rexroth — ведущий поставщик промышленной гидравлики на рынке, предлагающий самый большой в мире ассортимент высококачественных пропорциональных и гидравлических сервоклапанов. Современные пропорциональные и сервоклапаны Bosch Rexroth, применяемые в приложениях по всему миру, снова и снова доказывали свою надежность буквально за миллионы рабочих часов.
Прочные клапаны Rexroth идеально подходят для автоматизированного электрогидравлического управления, в то время как другие интеллектуальные решения включают клапаны, обеспечивающие пропорциональное управление направлением, пропорциональный сброс, пропорциональное снижение давления, пропорциональное регулирование расхода и пропорциональный дроссель.
Как и все продукты промышленной гидравлики Rexroth, многие из наших пропорциональных и сервогидравлических клапанов позволяют интегрировать электронику или отдельные усилители.
Расширение возможностей пропорциональных клапанов благодаря Индустрии 4.0
Компания Bosch Rexroth применяет высокотехнологичную микроэлектронику для расширения возможностей гидравлических сервоприводов и направляющих клапанов. Легко интегрируемые в концепции машин, они обеспечивают превосходную энергоэффективность, оптимальную мощность и качество Bosch Rexroth.
Являясь ведущим поставщиком продукции для промышленной гидравлики, компания Rexroth занимает лидирующие позиции благодаря своим компонентам, системам, обширным ноу-хау и опыту в области применения и проектирования, поставляя надежные клапаны высокого давления и быстродействующие клапаны.
Партнерство с Bosch Rexroth в области гидравлических решений дает вам преимущества высокоэффективных и надежных машин и производственного оборудования, зарекомендовавших себя во всем мире, а также внимательное обслуживание для удовлетворения ваших потребностей от первого контакта до ввода в эксплуатацию и на протяжении всего жизненного цикла.
Наши операционные группы расположены по всему миру и готовы взять на себя все задачи по планированию проектов для ваших машин и систем, пока они не будут готовы к запуску производства. Мы также предлагаем доставку под ключ.
Пропорциональные, быстродействующие и сервоклапаны – Ассортимент
Сервоклапаны | Сеансы ланчбоксов
Помощь
- Объясните, чем сервоклапан отличается от обычных клапанов
- Определите, как работает сервоклапан
- Перечислите распространенные типы сервоклапанов
Также известный как электрогидравлический сервоклапан, сервоклапан представляет собой регулирующий клапан, который отслеживает собственный выходной сигнал и использует эту информацию для внутренних корректировок, чтобы более точно соответствовать желаемому результату.
Это позволяет сервоклапану корректировать ошибки, вызванные внешними силами (например, вибрациями, движением), изменениями внутренней системы (температура масла) или даже дефектами самого клапана.
Электрогидравлические сервоклапаны используются в самых разных отраслях, от аэрокосмической до производства и управления гигантскими грузовыми кораблями.
Эти клапаны можно найти в любой системе, требующей высокой точности или быстрой реакции привода.
Сервоклапан управляется двумя электрическими сигналами.
Сигнал управления
P
T
A
B
Сигнал обратной связи
Контроллер/усилитель
Магнит
Пример цепи сервопривода. Цилиндр имеет датчик магнитного смещения (MDT), который отслеживает положение штока.
Первый сигнал является сигналом команды.
Определяет, что должен делать привод и что для этого должен делать клапан. Этот сигнал исходит от системы управления, такой как программа ПЛК или джойстик.
Второй сигнал является обратной связью после выхода клапана.
Данные взяты с датчика, который отслеживает, что на самом деле делает исполнительный механизм.
Эти два сигнала затем сравниваются контроллером сервоклапана.
Любая разница между двумя сигналами используется для создания нового входного сигнала, который переводит сервопривод в новое положение.
Этот процесс непрерывно повторяется до тех пор, пока не исчезнет разница между управляющим сигналом и сигналом обратной связи.
Порт
Земля
Без перекрытия
Сервоклапаны обычно используют центральный золотник клапана с нулевым перекрытием (критическое значение).
Это означает, что между портами клапана и контактными площадками практически нет перекрытия.
Это дает клапану возможность немедленно и линейно реагировать на изменения входного сигнала.
Расход
Рабочий объем
Закрытый центр
Положение
Зависимость рабочего объема золотника от расхода
Для правильной работы эти клапаны должны быть изготовлены с очень высокой степенью точности.
Обычного износа, проявляющегося в виде скругления (эрозии) портов клапана, достаточно, чтобы резко снизить эффективность сервоклапана.
Втулка
Катушка
Чтобы компенсировать это, в сервоклапанах обычно используется втулка из закаленной стали между отверстиями и самой катушкой.
Эта втулка действует как своего рода направляющая или воронка, чтобы компенсировать несовершенства отверстий, направляя жидкость более точно к золотнику.
Измерительная выемка
Втулка также может иметь дозирующие насечки для дальнейшего повышения точности срабатывания золотников.
Сервоклапаны могут быть сконфигурированы для настройки различных типов обратной связи.
Наиболее распространенные конфигурации:
- Положение
- Скорость
- Сила
Это наиболее распространенная конфигурация сервоприводов.
Их можно использовать для отслеживания либо линейного, либо углового положения.
