Клапан Esbe VRG 131-15-2,5 SB 7000 арт. 11600500

Esbe VRG 131-15-2,5 | Esbe VRG 131-20-6,3 | Esbe VRG 131-25-10 | Esbe VRG 131-32-16 | Esbe VRG 131-40-25 | Esbe VRG 131-50-40 | Esbe VRG 131-15-0,4 | Esbe VRG 131-15-0,63 | Esbe VRG 131-15-1,6 | Esbe VRG 131-15-1 | Esbe VRG 131-15-4 | Esbe VRG 131-20-4 | Esbe VRG 131-20-2.5 | Esbe VRG 131-25-6.3

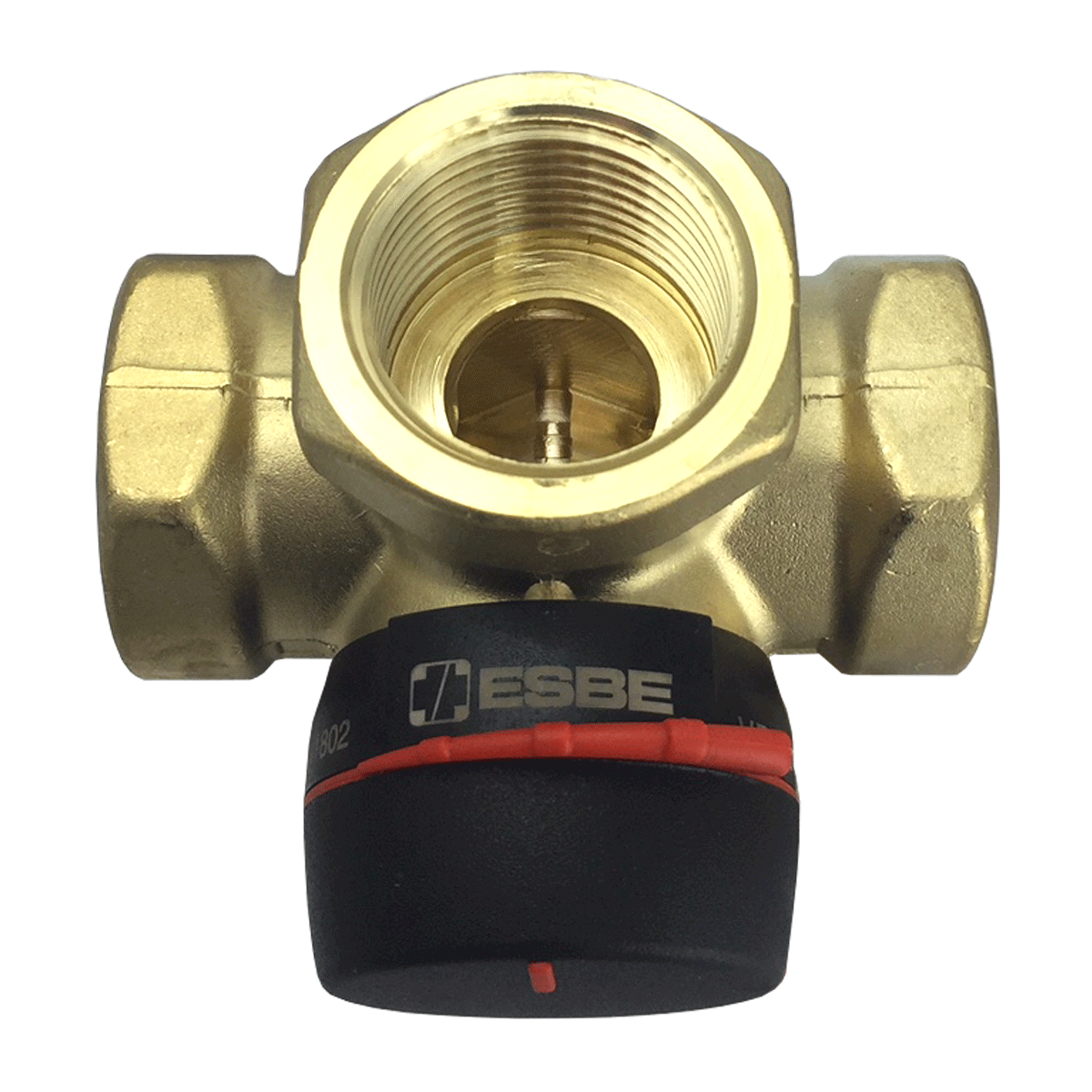

Трехходовой смесительный клапан Esbe VRG 131-15-2,5 является надежным и компактным механизмом для смешивания теплоносителя и охлаждающей жидкости. 3-х ходовой клапан Эсбе VRG 131-15-2,5 имеет внутреннее соединение с трубопроводом и может комплектоваться автоматическим электроприводом ESBE, производитель рекомендует применять для клапана VRG 131-15-2,5 приводы Esbe серии ARA600 с 3-х точечным или пропорциональным управляющим сигналом, приводы Esbe 90 серии могут применяться только с дополнительным комплектом адаптеров, а также, контроллеры ESBE серии 90С, CRB100, CRA110.
Применяется смесительный клапан ESBE VRG 131-15-2,5 в системах отопления, питьевого водоснабжения, отопления полов, нагрева от солнечных панелей, вентиляции, зональных отопительных систем и системах охлаждения.
Уточняйте СКИДКИ по телефону  8(495) 220-71-89

Основные характеристики трехходового смесительного клапана ESBE VRG 131
  Наличие на складе  В наличии
  Модель клапана
  Esbe VRG 131
  Артикул
  1160 05 00
  Присоединительный диаметр
  Rp 1/2″
  Тип соединения
  Внутренняя резьба
  Пропускная способность
  Kvs 2,5 м³/час
  Материал корпуса
  латунь
  Материал золотника
  латунь
  Уплотнение  EPDM
  Максимальное давление
   PN10
  Температура теплоносителя
  макс. +110°С, мин. -10°С
Примечание: значения Kvs указаны в м³/ч при перепаде давления 1 бар.

В стандартной комплектации клапан VRG 131-15-2,5 поставляется с регулировочной ручкой для ручного управления положением заслонки клапана и уровнем открытия/закрытия. Клапаны Esbe VRG 131 упакованы в картонные коробки, удобные для транспортировки и хранения. Все основные элементы клапанов Эсби VRG 131 заменяемы и могут подвергаться ремонту.

► На фото изображено “донышко” клапана ESBE VRG131 DN15 – многие путают эти цифры с моделью клапана. Модель клапана ESBE VRG131 указывается на пластиковом черном основании на которое устанавливается поворотная ручка или привод. По кругу на черном пластиковом основании 15-го клапана указано: VRG131  Kvs 2,5  DN15  11600500  PN10

Приводы Esbe серии 90 и контроллер Esbe серии CRA120 могут применяться только с дополнительным комплектом адаптеров.

Габаритные размеры клапана ESBE VRG 131-15-2,5

ABCDМасса, кг
36
72
32
50
0. 40

Примеры установки 3-х ходового клапана ESBE VRG 131-15-2,5

Все изображенные примеры монтажа могут быть реверсивными.
Плоский выпил на верхней части шпинделя (также как индикатор на рукоятке), показывает положение перекрывающей втулки.

Выбрать другие Аксессуары ESBE

Выбрать Клапаны ESBE VRG 131
Выбрать Приводы ESBE ARA600
Выбрать Насосные группы ESBE

По вопросам приобретения данного оборудования обращайтесь по телефону в Москве

8(495)220-71-89
Мы ответим на все ваши вопросы по телефону или по электронной почте:   [email protected]
Мы работаем каждый день с 9 до 18 часов, кроме субботы и воскресенья.

Клапан трехходовой смесительный серии VRG131, Esbe

Главная \ Трубопроводная арматура \ Смесительные клапаны ESBE \ Клапан трехходовой смесительный серии VRG131, Esbe

Компактный ротационный 3-ходовой смесительный клапан ESBE серии VRG 130 имеется в типоразмерах DN15-50, и сделан из латуни DZR, PN10. Выпускается с тремя типами соединений; внутренняя резьба, наружная резьба и компрессионные фитинг.
СЕРВИС И ОБСЛУЖИВАНИЕ
Имеется ремонтный комплект для основных компонентов. Дополнительная прокладка может быть установлена в качестве дополнительного уплотнения вала без слива системы или демонтажа клапана в случае, если система не находится под давлением.Узкая и компактная конструкция клапана обеспечивает лёгкий доступ инструмента при сборке и разборке клапана.

Действующие цены вы можете уточнить в прайс-листе (скидка от прайс-листа от 25%) или у наших менеджеров по телефону  8-495-66-99-364, или элект. почте [email protected]

Серия клапанов VRG131, VRG132 и VRG133 производства компании ESBE, является группой компактных смесительных клапанов, имеющих низкую утечку и сделанных из специального латунного сплава (DZR), позволяющего их использование всистемах горячего водопровода. Для более лёгкого ручного управления клапанами, они оборудованы рукоятками и ограничителями угла поворота в 90°. Шкала позиции клапана может быть переключена и повёрнута, обеспечивая широкий выбор монтажных положений. Вместе с приводами серии

ESBE ARA600, клапаны VRG130, кроме того, легко оборудовать автоматическим управлением и они имеют чрезвычайнуюточность регулировки, благодаря уникальному соединению клапан-привод. Для более сложных контрольных функций используются контроллеры ESBE серии 90, расширяющие сферы применения.

АртикулНаименованиеДу, дюймKvs, м3/ч
 11600100 ESBE VRG131 15-0,4  1/2″ 0,4
 11600200 ESBE VRG131 15-0,63  1/2″ 0,63
 11600300 ESBE VRG131 15-1,0  1/2″ 1,0
 11600400  ESBE VRG131 15-1,63  1/2″ 1,63
 11600500 ESBE VRG131 15-2,5  1/2″ 2,5
 11600600 ESBE VRG131 15-4,0  1/2″ 4,0
 11600700 ESBE VRG131 20-2,5    3/4″   2,5
 11600800 ESBE VRG131 20-4,0    3/4″   4,0
 11600900 ESBE VRG131 20-6,3  3/4″ 6,3
 11601000 ESBE VRG131 25-6,3   1″   6,3
 11601100 ESBE VRG131 25-10,0   1″   10,0
 11601200 ESBE VRG131 32-16,0   1 1/4″   16,0
 11601300 ESBE VRG131 40-25,0   1 1/2″   25,0
 11601400 ESBE VRG131 50-40,0   2″   40,0
 VRG 131 – внутренняя резьба
 11601500 ESBE VRG132 15-0,4  1/2″ 0,4
 11601600 ESBE VRG132 15-0,63  1/2″ 0,63
 11601700 ESBE VRG132 15-1,0  1/2″ 1,0
 11601800 ESBE VRG132 15-1,63  1/2″ 1,63
 11601900 ESBE VRG132 15-2,5  1/2″ 2,5
 11602000 ESBE VRG132 15-4,0  1/2″ 4,0
 11602100 ESBE VRG132 20-2,5    3/4″   2,5
 11602200 ESBE VRG132 20-4,0    3/4″    4,0
 11602300 ESBE VRG132 20-6,3    3/4″   6,3
 11602400 ESBE VRG132 25-6,3  1″ 6,3
 11602500 ESBE VRG132 25-10,0  1″ 10,0
 11602600 ESBE VRG132 32-16,0  1 1/4″ 16,0
 11602700 ESBE VRG132 40-25,0 1 1/2″ 25,0
 11602800 ESBE VRG132 50-40,0  2″ 40,0
VRG 132 – наружная резьба



3-ходовые смесительные клапаны Esbe VRG131 11603400 DN 40, Rp 11/2, Kvs 25, PN 10

3-ходовые смесительные клапаны Esbe VRG131 11603400 DN 40, Rp 11/2, Kvs 25, PN 10

Магазин не будет работать корректно в случае, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Перейти к содержанию Страна доставки DE

Язык

Меню

Тележка (0)

Счет

Язык

Страна доставки

DE 19% MwSt.

  • при 20% мвст.
  • 21% НДС
  • 25% НДС
  • ФИ 24% НДС
  • FR 20% Т.В.А.
  • ДЭ 19% Мвст.
  • 27% НДС
  • ИТ 22% НДС
  • ЛУ 16% НДС
  • 21% НДС
  • PL 23% НДС
  • СК 20% НДС
  • СИ 22% НДС
  • SE 25% НДС
  • ЕС 21% НДС
  • Чехия 21% НДС
  • ПТ 23% НДС
  • ЭЭ 20% НДС
  • 21% НДС
  • 21% НДС
  • HR 25% НДС
  • ГР 24% НДС
  • CH 0% MwSt.

** Средняя оптовая цена

Смесительный клапан ESBE 3-ходовой 2″ IT 11603600

Вы используете устаревший браузер . Пожалуйста, обновите ваш браузер сейчас, чтобы страница отображалась корректно.

Вы здесь:

  • Дом
  • Обогрев
  • org/ListItem” data-type=”category” data-pimid=”261906″> Технология нагрева
  • Серводвигатели и миксеры
  • 3-ходовые смесительные клапаны

3-ходовой смесительный клапан. Подходит для смешивания или зональной работы. Клапаны изготовлены из высококачественной латуни и могут использоваться в системах отопления и охлаждения. Смесительные клапаны оснащены нескользящими ручками для ручного управления. Шкала положения клапана может поворачиваться и вращаться. Угол поворота ограничен 90°. Кроме того, требуется по одному комплекту переходников.



Для получения дополнительной информации см. файлы для скачивания


OEG №. 512400068
Номинальный размер DN: 50
Тип: ВРГ 131
Присоединительный размер: 2″ ИТ
Значение kvs [м³/ч]: 40
Уплотнение: ЭПДМ
Рабочая температура [°C]: 110
Тип: 3-ходовой смесительный клапан
Рабочее давление макс.
