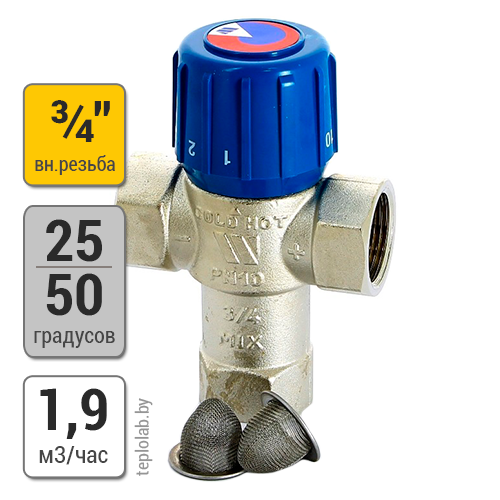

Термостатический клапан Watts Aquamix AM 63C 25-50 °С (3/4″ ВР, KVS 1,9)
Термостатический клапан Watts Aquamix 6310C34 (арт. 10017420) представляет собой подмешивающий клапан, градуированный на 10 положений, предназначенный для настройки температуры воды для подачи в систему напольного отопления. Снабжён тремя патрубками с внутренней резьбой. Имеет фиксированный байпас между входом обратки и выходом смешанной воды против превышения максимально допустимой температуры. Диапазон регулирования температуры воды на выходе от 25°C до 50°C. Пропускная способность клапана – 1,9 м3/час. Максимальный перепад давления 2 бара. Габариты клапана в упаковке – 11,5х8,5х4,5 см. Вес клапана составляет 550 г.
Настройка температуры
Клапан AQUAMIX подлежит ручной предустановке путём поворота градуированного маховичка до совпадения соответствующего значения, указанного на маховичке, с выпуклой риской на корпусе клапана. Клапан Aquamix надёжно и точно сохраняет заданное значение, что обеспечивается 100%-ным заводским тестированием.
Ниже приведена таблица настройки при подаче на входы клапана горячей воды 60°C и холодной 25°C:
Конструкция клапана
Корпус клапана выполнен из латуни марки CW617N и имеют хромированное покрытие как снаружи, так и изнутри. Внутренняя поверхность защищена тефлоном от образования накипи, поэтому клапаны возможно использовать в том числе и для жёсткой воды. Конструкция включает в себя два сетчатых фильтра на входах горячей и холодной воды, которые предохраняют клапан от засорения. Внутреннее регулирование клапанов Aquamix осуществляется автоматически благодаря наличию термочувствительного элемента. Термочувствительный элемент, входя в контакт со смешанной водой, реагирует пропорциональным расширением либо сжатием согласно предустановленным выходным температурам, соответственно увеличивая либо уменьшая проходные отверстия на входах горячей и холодной воды.
Монтаж и обслуживание
Монтаж происходит резьбовым присоединением к стальным трубопроводам диаметра 3/4″ в любом положении (вертикально или горизонтально).
Рекомендуется периодическое обслуживание клапанов с целью удаления отложений (накипи) без применения растворителей. До начала обслуживания необходимо отсоединить все три разъёма клапана. При наличии умягчителя воды на входе горячей воды клапана регулярное обслуживание клапана не потребуется.
Документация
- Термостатические смесители AQUAMIX 63C – Технический паспорт изделия (eng.) (открыть PDF-файл)
Технические характеристики
| Производитель | Watts |
| Коллекция | Aquamix |
| Серия | 63C |
| Модель | 6310C34 |
| Артикул | 10017420 |
| Тип | термостатический смесительных клапан |
| Область применения | системы напольного отопления |
| Рабочая среда | вода |
| Максимальная температура на входе | 110°C |
| Диапазон регулирования температуры горячей воды на выходе | от 25°C до 50°C |
| Максимальный перепад давления | 2 бара |
| Максимальное рабочее давление | 10 бар |
| Пропускная способность kvs | 1,9 м3/час |
| Тип соединения | резьба |
| Вид резьбы | внутренняя |
| Размер резьбы | 3/4″ |
| Количество фиксированных режимов | 10 |
| механизм регулировки | ручной |
| Температура рабочей среды | до +100°C |
| Материал корпуса | никелированная латунь CW617N |
| Материал штока | латунь |
| Материал защищающего от накипи покрытия | тефлон |
Размер A (см. схему) | 70 мм |
| Размер B (см.схему) | 107 мм |
| Размер C (см.схему) | 52 мм |
| Размер D (см.схему) | 45 мм |
| Вес брутто | 580 г |
| Габариты в упаковке | 11,5х8,5х4,5 см |
| Официальная гарантия производителя | 2 года |
| Страна производства | Германия |
| Страна-родина бренда | Германия |
Качество товара
Наша компания закупает продукцию у крупных проверенных поставщиков.
Мы рады предложить Вам качественный оригинальный товар!
«ГидроТепло» – официальный продавец арматуры для котельного и отопительного оборудования по бренду Watts
Термостатический клапан Watts Aquamix AM 61C 32-50 °С (3/4″ ВР, KVS 1,9, 4 точки водоразбора)
Термостатический клапан Watts Aquamix AM6110C34 (арт. 10017418) снабжён тремя патрубками с внутренней резьбой и тёмно-красным маховиком с градацией на 4 положения: 32°C, 38°C, 44°C, 50°C.
Предназначен для систем горячего водоснабжения с 4-мя точками водоразбора и выполняет функцию защиты пользователей от ошпаривания, т.е. от подачи горячей воды пользователю без подмешивания. Без встроенных обратных клапанов. Диапазон регулирования температуры горячей воды на выходе от 32°C до 50°C. Пропускная способность клапана – 1,9 м3/час. Максимальный перепад давления 2 бар. Габариты клапана в упаковке – 11,5х8,5х4,5 см. Вес изделия составляет 580 г.
Настройка температуры
Клапан AQUAMIX подлежит ручной предустановке путём поворота градуированного маховичка до совпадения соответствующего значения, указанного на маховичке, с выпуклой риской на корпусе клапана. Заводская настройка предполагает подачу на входы клапана горячей воды 70°C и холодной 15°C. Клапан Aquamix надёжно и точно сохраняет заданное значение, что обеспечивается 100%-ным заводским тестированием.
Предустановленные диапазоны выходных температур клапанов обеспечивают горячее водоснабжение непосредственно от водонагревателей проточного или накопительного типа (от 36°C до 38°C в точке водоразбора) либо на предварительном этапе подмешивания (от 42°C до 50°C) для подачи на смеситель в точке водоразбора.
Конструкция клапана
Корпус клапана выполнен из латуни марки CW617N и имеют хромированное покрытие как снаружи, так и изнутри. Внутренняя поверхность защищена тефлоном от образования накипи, поэтому клапаны возможно использовать в том числе и для жёсткой воды. Конструкция включает в себя два сетчатых фильтра на входах горячей и холодной воды, которые предохраняют клапан от засорения. Внутреннее регулирование клапанов Aquamix осуществляется автоматически благодаря наличию термочувствительного элемента. Термочувствительный элемент, входя в контакт со смешанной водой, реагирует пропорциональным расширением либо сжатием согласно предустановленным выходным температурам, соответственно увеличивая либо уменьшая проходные отверстия на входах горячей и холодной воды.
Монтаж и обслуживание
Монтаж происходит резьбовым присоединением к стальным трубопроводам диаметра 3/4″ в любом положении (вертикально или горизонтально). Рекомендуется периодическое обслуживание клапанов с целью удаления отложений (накипи) без применения растворителей.
До начала обслуживания необходимо отсоединить все три разъёма клапана. При наличии умягчителя воды на входе горячей воды клапана регулярное обслуживание клапана не потребуется.
Документация
- Термостатические смесители AQUAMIX – Технический паспорт изделия (открыть PDF-файл)
Технические характеристики
| Производитель | Watts |
| Коллекция | Aquamix |
| Серия | 61C |
| Модель | AM6110C34 |
| Артикул | 10017418 |
| Тип | термостатический смесительных клапан |
| Область применения | системы горячего водоснабжения |
| Рабочая среда | вода |
| Количество точек водоразбора | 4 |
| Максимальная температура на входе | 100°C |
| Диапазон регулирования температуры горячей воды на выходе | от 32°C до 50°C |
| Максимальный перепад давления | 2 бара |
| Максимальное рабочее давление | 10 бар |
| Пропускная способность kvs | 1,9 м3/час |
| Тип соединения | резьба |
| Вид резьбы | внутренняя |
| Размер резьбы | 3/4″ |
| Количество фиксированных режимов | 4 |
| механизм регулировки | ручной |
| Температура рабочей среды | до +100°C |
| Материал корпуса | никелированная латунь CW617N |
| Материал штока | латунь |
| Материал защищающего от накипи покрытия | тефлон |
Размер A (см. схему) | 70 мм |
| Размер B (см.схему) | 107 мм |
| Размер C (см.схему) | 52 мм |
| Размер D (см.схему) | 45 мм |
| Вес брутто | 580 г |
| Габариты в упаковке | 11,5х8,5х4,5 см |
| Официальная гарантия производителя | 2 года |
| Страна производства | Германия |
| Страна-родина бренда | Германия |
Качество товара
Наша компания закупает продукцию у крупных проверенных поставщиков.
Мы рады предложить Вам качественный оригинальный товар!
«ГидроТепло» – официальный продавец арматуры для котельного и отопительного оборудования по бренду Watts
