Трехходовые смесительные клапаны и приводы ESBE

Трехходовые смесительные клапаны (краны, вентили) и приводы ESBE

Трехходовые клапаны Эсбе обычно применяются как смесительные клапаны, но могут использоваться как переключающие или разделительные. Необходимо убедиться, что номинальное давление, перепад давления и величина утечки были в допустимых пределах. Данная информация даётся на каждый клапан.
Четырехходовые клапаны обычно применяются, когда требуется высокая температура теплоносителя на обратке (обычно для твердотопливных котлов). В системах с двумя источниками тепла или аккумуляционным баком клапаны помогут организовать приоритет в использования недорогого источника тепла, сохранив при этом хорошее температурное разделение в аккумуляционном баке.
Принцип действия 3-х ходовых клапанов Esbe VRG130. Требуемая температура в системе достигается при помощи добавления в необходимых количествах воды, поступающей из обратного трубопровода, подаваемого к котлу.

Трехходовые клапаны Esbe VRG 131 – 139



Технические характеристики трехходовых вентилей Esbe VRG131, внутренняя резьба

Артикул	DN	Kvs	Соединение	A мм	B мм	C мм	D мм	E мм	Масса кг
11600100	15	0,4	Rp 1/2″	36	72	32	50	36	0,4
11600200	15	0,63	Rp 1/2″	36	72	32	50	36	0,4
11600300	15	1	Rp 1/2″	36	72	32	50	36	0,4
11600400	15	1,6	Rp 1/2″	36	72	32	50	36	0,4
11600500	15	2,5	Rp 1/2″	36	72	32	50	36	0,4
11600600	15	4	Rp 1/2″	36	72	32	50	36	0,4
11600700	20	2,5	Rp 3/4″	36	72	32	50	36	0,43
11600800	20	4	Rp 3/4″	36	72	32	50	36	0,43
11600900	20	6,3	Rp 3/4″	36	72	32	50	36	0,43
11601000	25	6,3	Rp 1″	41	82	34	52	41	0,7
11601100	25	10	Rp 1″	41	82	34	52	41	0,7
11601200	32	16	Rp 1 1/4″	47	94	37	55	47	0,95
11603400	40	25	Rp 1 1/2″	53	106	44	60	53	1,68
11603600	50	40	Rp 2″	60	120	46	64	60	2,3

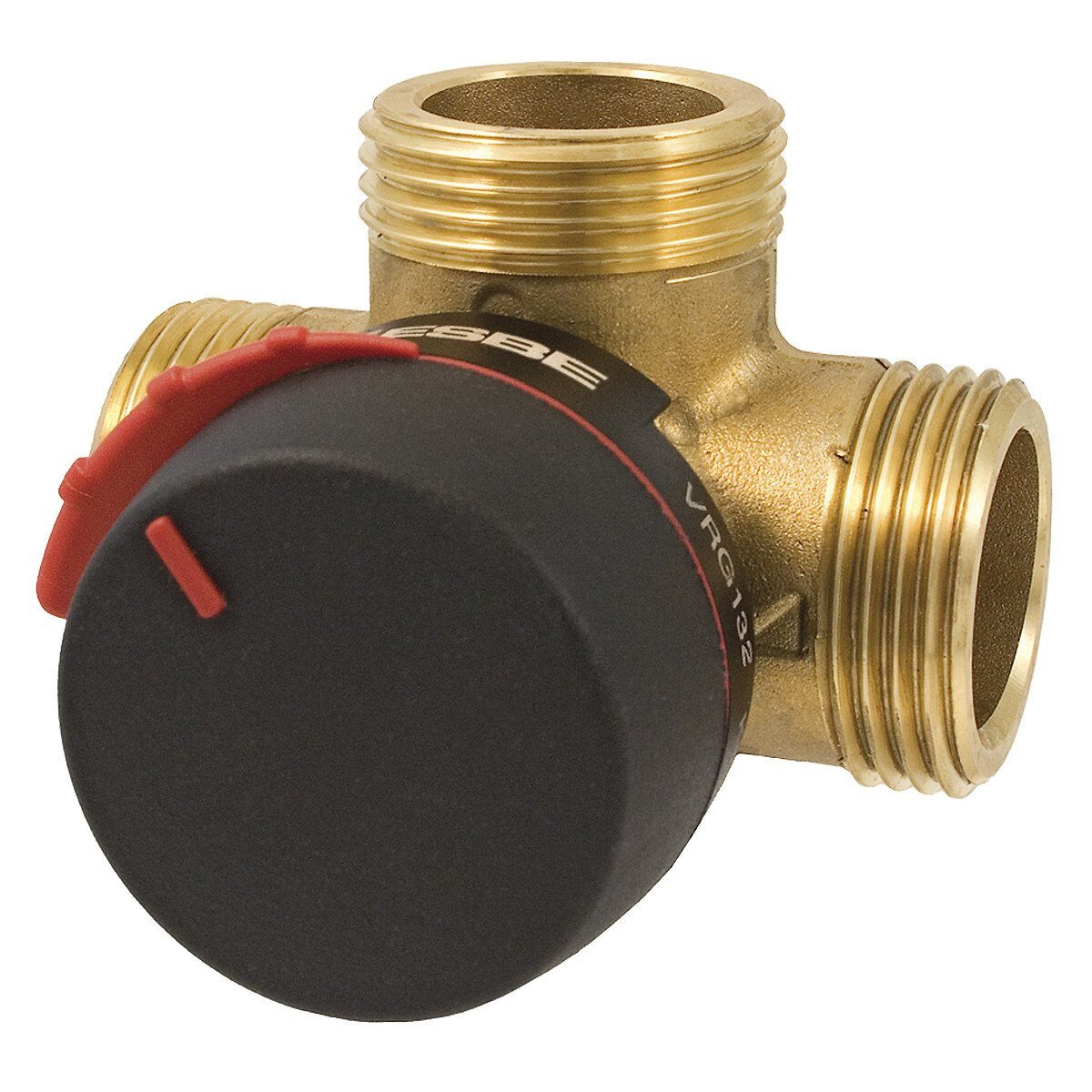

Технические характеристики трехходовых вентилей Esbe VRG132, наружная резьба

Артикул	DN	Kvs	Соединение	A мм	B мм	C мм	D мм	E мм	Масса кг
11601500	15	0,4	G 3/4″	36	72	32	50	36	0,4
11601600	15	0,63	G 3/4″	36	72	32	50	36	0,4
11601700	15	1	G 3/4″	36	72	32	50	36	0,4
11601800	15	1,6	G 3/4″	36	72	32	50	36	0,4
11601900	15	2,5	G 3/4″	36	72	32	50	36	0,4
11602000	15	4	G 3/4″	36	72	32	50	36	0,4
11602100	20	2,5	G 1″	36	72	32	50	36	0,43
11602200	20	4	G 1″	36	72	32	50	36	0,43
11602300	20	6,3	G 1″	36	72	32	50	36	0,43
11602400	25	6,3	G 1 1/4″	41	82	34	52	41	0,7
11602500	25	10	G 1 1/4″	41	82	34	52	41	0,7
11602600	32	16	G 1 1/2″	47	94	37	55	47	0,95
11603500	40	25	G 2″	53	106	44	60	53	1,69
11603700	50	40	G 2 1/4″	60	120	46	64	60	2,3



Как работает трехходовой клапан Esbe?
Необходимая температура в системе отопления обеспечивается за счет пропорционального добавления более холодного теплоносителя к более горячему потоку теплоносителя от котла.

Как работает четырехходовой клапан?

Клапаны данного типа имеют двойную смесительную функцию, то есть более горячий теплоноситель смешивается с более холодным теплоносителем подающегося к котлу. Это позволяет поднять температуру теплоносителя в обратке (возвращающегося в котел) и снизить риск низкотемпературной коррозии, сто значительно продлевает время эксплуатации котла.

Примеры установки и гидравлические характеристики смесительных клапанов Esbe серий VRG и 3F

Esbe VRG

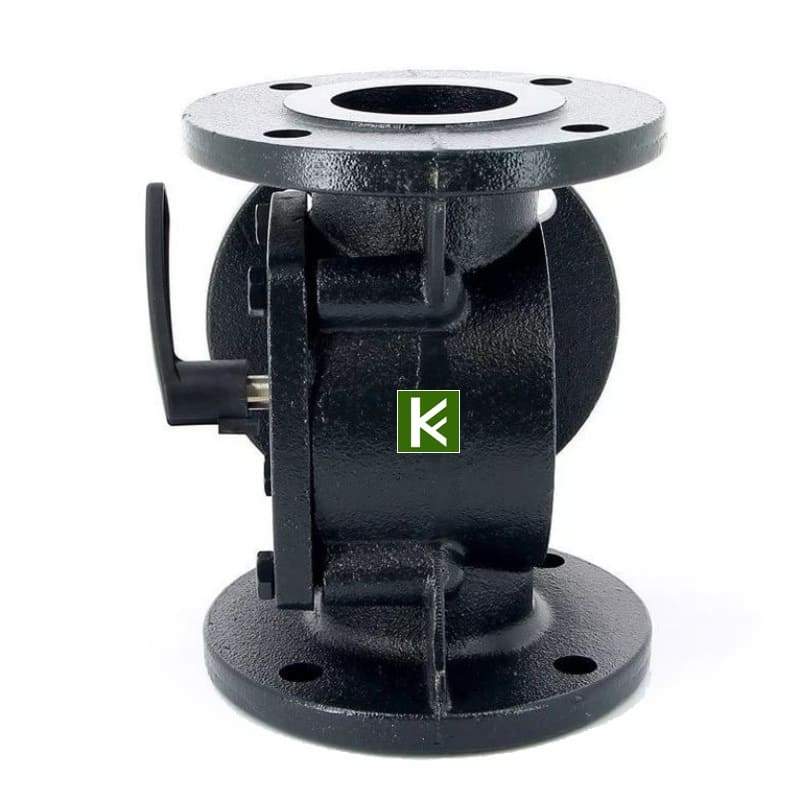

Esbe 3F



Обозначение смесительных клапанов и приводов Esbe

Принцип действия 3, 4, 5 ходовых и бивалентных смесительных клапанов Esbe

Преимущества сместельных клапанов Esbe:

• Простота установки приводов.
• Компактный размер, легкость и удобство монтажа – при установке требуется минимум инструментов.
• Минимальные габариты смесительных клапанов, облегчающие монтаж в стесненных условиях.
• Надёжная установка клапана с внутренней резьбой. Грани для ключа шире и имеет два края вместо шести. Это обеспечивает лучший захват и меньший риск скольжения трубного ключа или накидного гаечного ключа.
• Более гибкое кабельное подсоединение. Приводы поставляются в комплекте с соединительным кабелем, а также с дополнительным кабельным контактом. Преимущество в том, что можно протянуть отдельный кабель, например, непосредственно к циркуляционному насосу без подключения через центральный контроллер.
• Высокая точность контроля.
• Минимальная задержка и высокая точность всего цикла, от полного закрытия до полного открытия клапана, клапаны предусматривают возможность использования полного угла поворота. Такая регулировка максимально приближена к идеальной и обеспечивает повышение комфорта и снижение потребления энергии.
• Клапаны компании Esbe известны своими минимальными внутренними утечками, им присуждена премия “Лучшее изделие сантехнического оборудования 2003 года”.
• Процент утечек снижен от 0,1 до 0,05 %. И это достигается при двойном давлении, т.е. при 100 кПа (1.0 бар). Клапан, обеспечивающий более плотное запирание, трудно найти и купить на рынке поворотных вентилей.
• Легкое и удобное регулирование, высокая производительность
• Надежны и имеют длительный срок службы

Что такое Kvs? Каждый смесительный клапан имеет характеристику Kvs (пропускная способность м3/ч при потере давления 1 бар). Параметр Kvs помогает определить, какой именно клапан необходим для вашей системы отопления. Определить Kvs клапана Esbe можно по графику, приведенному ниже.

Выбор размера смесительного клапана Эсбе

Подбор смесительных клапанов Esbe серий VRG и VRB для напольной или радиаторной системы отопления.
Начинаем от тепловой мощности котла в кВт (для примера 25кВт). Двигаемся по вертикали до выбранного температурного режима t (для примера 15°C). Далее двигаемся горизонтально до заштрихованной области (диапазон перепада давления 3-15 кПа) и выбираем меньшее значение коэффициента Кvs (для примера 4,0).
В этом случае подбираем нужный тип клапана с коэффициентом Kvs=4,0

Диапазон выбора для регулирующих/смесительных клапанов Esbe

Значение Kvs принимается для потока только в одном направлении
Для 4х-ходовых клапанов справедливо двойное значение перепада давления P, указанное на графике.

Используемые материалы, требования к теплоносителю.

Клапаны серий VRG, VRB и 5MG изготавливаются из специального сплава латуни (DZR Dezincification Resistant Brass, CW 602N), обладающий преимуществами, которые невозможно достичь в конструкциях, комбинирующих литой чугун и латунь. Это позволяет использовать их для систем водоснабжения с санитарной горячей водой.
Селективная коррозия латуни (из обычной латуни выделяется цинк, оставляя хрупкую, пористую медную массу) является наиболее опасным видом коррозии, приводящей к быстрому уменьшение срока эксплуатации и снижению функциональности. Покрытие внутренней поверхности вентилей и клапанов слоем DZR снижает вероятность прилипания загрязнений и осадков к клапанам, что обеспечивает снижение износа и получение более чистой воды. Сплав также содержит меньше свинца, по сравнению со многими другими изделиями. и особенно подходит для монтажа водопроводных систем холодного водоснабжения.
Все остальные клапаны ESBE могут использоваться только в закрытых системах с водой, не содержащей растворенного кислорода.
Для защиты от замерзания допускается использовать теплоноситель с содержанием гликоля и присадками, нейтрализующими растворенный кислород, концентрацией максимум до 50%. При добавлении гликоля к воде увеличивается ее вязкость и изменяется теплоемкость, поэтому это необходимо учитывать при выборе клапана. Если процентное содержание гликоля 30-50 %, то в этом случае необходимо выбрать другой клапан с большим на один уровень коэффициентом Kv. Более низкое содержание гликоля не влияет на действие клапана.

---

Наши специалисты помогут Вам подобрать, а также смонтировать арматуру ESBE, найдут приемлемое решение по цене.
Вы останетесь довольны, сотрудничая с нами!

Esbe клапаны трехходовые VRG, 3F, электроприводы ARA. Термостатические клапаны Esbe.

Шведская компания ESBE (Эсби), вот уже на протяжении многих лет является общепризнанным лидером в области систем контроля водяного отопления и охлаждения. Трехходовые смесительные клапаны ESBE серий VRG 131 и 3F, а также электрические приводы ESBE ARA и 90-й серий – это пример отличного качества и надежности по приемлемой цене. Широкий ассортимент смесительных клапанов Esbe позволяет сделать оптимальный выбор в зависимости от требований системы. В качестве материалов используются высококачественные латунные сплавы или чугун. Клапаны выпускаются с резьбовыми или фланцевыми соединениями. Трехходовые смесительные клапаны Esbe VRG 131, 132 Клапаны Esbe серии VRG131 изготавливаются из специального латунного сплава DZR, что позволяет применять их в системах водоснабжения с санитарной горячей водой. В зависимости от модификации, клапаны Esbe VRG 131 выпускаются в типоразмерах DN15-50. Пропорции смешивания регулируются вручную или посредством автоматического управления. Клапаны серии VRG имеют низкую утечку. Благодаря компактной конструкции и наличию маркировки, сборка и разборка клапана осуществляется достаточно просто. Муфтовые соединения, корпус-латунь, золотник-латунь, уплотнение- EPDM, T=-10C…110C. Pmax=10 бар Модель Артикул DN, мм Подключение Kvs, м³/час  Вес, кг Заменяет VRG131-15-0.4 цена >> 11600100 15 Rp 1/2″ 0,4 0,40 – VRG131-15-0.63 цена >> 11600200 15 Rp 1/2″ 0,63 0,40 – VRG131-15-1 цена >> 11600300 15 Rp 1/2″ 1,0 0,40 – VRG131-15-1. 6 цена >> 11600400 15 Rp 1/2″ 1,6 0,40 – VRG131-15-2.5 цена >> 11600500 15 Rp 1/2″ 2,5 0,40 3MG15, 3G15 VRG131-15-4 цена >> 11600600 15 Rp 1/2″ 4,0 0,40 – VRG131-20-2.5 цена >> 11600700 20 Rp 3/4″ 2,5 0,43 – VRG131-20-4 цена >> 11600800 20 Rp 3/4″ 4,0 0,43 – VRG131-20-6.3 цена >> 11600900 20 Rp 3/4″ 6,3 0,43 3MG20, 3G20 VRG131-25-6. 3 цена >> 11601000 25 Rp 1″ 6,3 0,70 – VRG131-25-10 цена >> 11601100 25 Rp 1″ 10 0,70 3MG25, 3G25 VRG131-32-16 цена >> 11601200 32 Rp 1 1/4″ 16 0,95 3MG32, 3G32 VRG131-40-25 цена >> 11603400 40 Rp 1 1/2″ 25 1,68 3G40 VRG131-50-40 цена >> 11603600 50 Rp 2″ 40 2,30 3G50 VRG132-25-10 цена >> 11602500 25 G 1 1/4″ 10 0,70 3MGA25 VRG132-32-16 цена >> 11602600 32 G 1 1/2″ 16 0,95 3MGA25 Фланцевые смесительные клапаны Esbe 3F, 4F Смесительные фланцевые клапаны ESBE 3F, 4F изготавливаются из литого чугуна и находят широкое применение в системах отопления и охлаждения. Клапаны Esbe 3F могут применяться в закрытых системах с водой, не содержащей растворённого кислорода. При работе клапана Esbe 3F, 4F более горячий теплоноситель смешивается с холодным, поступающим к котлу, что обеспечивает повышение температуры теплоносителя, возвращающегося в котел. Благодаря этому снижается риск возникновения низкотемпературной коррозии. Клапаны изготавливаются с типоразмерами DN 32-150. Фланцевые соединения, корпус-литой чугун, золотник-латунь, уплотнение- EPDM, T=-10C…110C. Pmax=6 бар Модель Артикул DN, мм Крутящий момент требуемого привода, Нм Kvs, м³/час Вес, кг 3F-20 цена >> 11100100 20 3 12 3,5 3F-25 цена >> 11100200 25 3 18 4,0 3F-32 цена >> 11100300 32 5 28 5,9 3F-40 цена >> 11100400 40 5 44 6,8 3F-50 цена >> 11100600 50 10 60 9,1 3F-65 цена >> 11100800 65 10 90 10,0 3F-80 цена >> 11101000 80 10 150 16,2 3F-100 цена >> 11101200 100 15 225 21,0 3F-125 цена >> 11101400 125 15 280 27,0 3F-150 цена >> 11101600 150 15 400 37,0 4F-50 цена >> 11101900 50 10 60 11,0 4F-65 цена >> 11102000 65 10 90 12,2 4F-80 цена >> 11102100 80 10 150 20,0 4F-100 цена >> 11102200 100 15 225 25,0 Электроприводы, приводы Esbe ARA 600 для трехходовых смесительных клапанов. Приводы Esbe ARA 600разработаны для автоматизации управления клапанами серий VRG, VRB, MG, G, F < DN50. Выпускаются для 24В и 230 В (частота 50 Гц). Некоторые виды клапанов и приводов сконструированы таким образом, что между ними образуется специальное соединение «клапан – привод», образующее устройство с уникальными характеристиками точности и устойчивости. Диапазон действия приводов составляет от 90°. Разные модели предусматривают разное время закрывания, в среднем от 15 до 240 секунд. Надёжность, экономичность и комфорт в использовании – главные принципы, которыми руководствуются специалисты компании Esbe при разработке сервоприводов Esbe ARA. Модель Артикул Эл. питание Время закрытия Управление Усилие Заменяет ARA639 цена >> 12520100 AC/DC 24 В 15/30/60/120 сек. 0-10 В/4-20 мА 6 Нм – ARA642 цена >> 12101600 AC 230 В 30 сек. 3-точечное с доп. выкл. 6 Нм – ARA651 цена >> 12101200 AC 230 В 60 сек. 3-точечное 6 Нм 65 ARA652 цена >> 12101700 AC 230 В 60 сек. 3-точечное с доп. выкл. 6 Нм 65M ARA655 цена >> 12120900 AC 230 В 60 сек. 2-точечное 6 Нм 68 ARA659 цена >> 12520200 AC/DC 24 В 45/120 сек. 0-10 В/4-20 мА 6 Нм 62P ARA661 цена >> 12101300 AC 230 В 120 сек. 3-точечное 6 Нм 66 ARA662 цена >> 12101800 AC 230 В 120 сек. 3-точечное с доп. выкл. 6 Нм 66M ARA663 цена >> 12100300 AC 24 В 120 сек. 3-точечное 6 Нм 62 ARA664 цена >> 12100800 AC 24 В 120 сек. 3-точечное с доп. выкл. 6 Нм 62M Электроприводы, приводы Esbe серии 90. Компактные реверсивные приводы Esbe серии 90 предназначены для управления регулирующими клапанами Esbe типоразмеров DN 15-150, момент силы 5-15 Нм. Данные сервоприводы поставляются в трех исполнениях в зависимости от типа управляющего сигнала: 2-х точечные, 3-х точечные либо пропорциональные, оснащены концевыми выключателями в крайних положениях и имеют возможность настройки рабочего угла в диапазоне 30–180°. Электропривод Esbe 90 позволяет управлять клапаном и в ручном режиме, при этом положение отображается на индикаторном диске. В данной серии доступны приводы с электропитанием как 24 В, так и 230 В и с различным временем открытия. Приводы Esbe серии 90 эффективно работают с клапанами серий VRG100, VRG200, VRG300, VRB100, F, MG, G, BIV и H. Модель Артикул Эл. питание Время закрытия Управление Усилие 92 цена >> 12050600 AC 24 В 60 сек. 3-точечное 15 Нм 92P цена >> 12550100 AC/DC 24 В 60/90/120 сек. 0-10 В/4-20 мА 15 Нм 93 цена >> 12051300 AC 24 В 240 сек. 3-точечное 15 Нм 94 цена >> 12051700 AC 230 В 15 сек. 3-точечное 5 Нм 95 цена >> 12051900 AC 230 В 60 сек. 3-точечное 15 Нм 95-2 цена >> 12052000 AC 230 В 120 сек. 3-точечное 15 Нм 95M цена >> 12052200 AC 230 В 60 сек. 3-точечное с доп. выкл. 15 Нм 95-2M цена >> 12052100 AC 230 В 120 сек. 3-точечное с доп. выкл. 15 Нм 96 цена >> 12052300 AC 230 В 240 сек. 3-точечное 15 Нм 97 цена >> 12052500 AC 230 В 15 сек. 2-точечное 5 Нм 98 цена >> 12052600 AC 230 В 60 сек. 2-точечное 15 Нм Контроллеры Esbe серий CRB, CRA, 90C, CUA. Современные контроллеры Esbe серий CRB, CRA, 90C и CUA были разработаны для обеспечения более высокого уровня комфорта и экономии электроэнергии. В серию CRA входят комбинированные приводы и контроллеры постоянного уровня температуры с возможностью регулирования температуры от 5 до 95°С. Контроллеры CRB со встроенным приводом и удобным интерфейсом состоят из привода и дисплея с датчиком комнатной температуры, на основе показаний которого производится регулировка. Контроллеры ESBE CRB и CRA применяются с клапанами следующих серий: VRG100, VRG200, VRG300, VRB100, G, BIV, H и HG, F<=DN40, Для клапанов серии F предназначены контроллеры CRA120, CRB 120. Термостатические смесительные клапаны Esbe VTA320, VTA370, VTA570 Термостатические клапаны Esbe базовых серий VTA 320, VTA 370 имеют высокую пропускную способность и обладают повышенной функциональностью. В зависимости от модели, могут применяться в бытовых системах горячего водоснабжения и напольного отопления. Основными функциями данных клапанов являются асимметричное направление потока и защита от ожогов. Защита от ожогов основана на автоматическом прекращении подачи горячей воды при прекращении подачи холодной воды. Муфтовое соединение, корпус клапана- латунь DZR, золотник – латунь, уплотнение EPDM, PN=10, температура теплоносителя max. 95C. Модель Артикул Присоединение Kvs, м³/час Темп. диапазон, °С Вес, кг VTA321-15 цена >> 31100300 Rp 1/2″ 1,5 20 – 43 0,45 VTA321-20 цена >> 31100700 Rp 3/4″ 1,6 20 – 43 0,48 VTA321-20 цена >> 31100800 Rp 3/4″ 1,6 35 – 60 0,48 VTA322-25 цена >> 31101000 G 1″ 1,6 35 – 60 0,48 VTA372-25 цена >> 31200100 G 1″ 3,4 20 – 55 0,52 VTA572-25 цена >> 31702100 G 1″ 4,5 20 – 55 0,86 Седельные регулирующие клапаны ESBE VLA100 2-ходовые и 3-ходовые регулирующие клапаны ESBE VLA100 используются для смешивания или регулирования потока теплоносителя. Клапаны сделаны из высококачественного чугуна, позволяющего их использование в системах отопления и охлаждения с давлением до 16 бар. Серия VLA100 имеет внутреннюю резьбу и производится в типоразмерах DN15-DN50. Клапан предназначен для автоматической работы в комбинации с электроприводами ESBE. 2-ходовой управляющий клапан серии VLA121 3-ходовой управляющий клапан серии VLA131 Седельные регулирующие клапаны ESBE VLE100 2-ходовые и 3-ходовые регулирующие клапаны ESBE VLE100 используются для смешивания или регулирования потока теплоносителя. Клапаны сделаны из высококачественной бронзы, позволяющей их использование в системах отопления и охлаждения с давлением до 16 бар. Серия VLE100 имеет наружную резьбу и производится в типоразмерах DN15-DN50. Клапан предназначен для автоматической работы в комбинации с электроприводами ESBE. 2-ходовой управляющий клапан серии VLE122 3-ходовой управляющий клапан серии VLE132 Седельные регулирующие клапаны ESBE VLA300, VLB300 2-ходовые и 3-ходовые регулирующие фланцевые клапаны ESBE VLA300, VLB300 используются для смешивания или регулирования потока теплоносителя. Клапаны сделаны из высокопрочного чугуна, что позволяет их использование в системах отопления и охлаждения с давлением до 16 бар. Серии VLA300, VLB300 имеют фланцевые присоединения и производятся в типоразмерах DN15-DN150. Клапаны предназначены для автоматической работы в комбинации с электроприводами ESBE. 2-ходовой управляющий клапан серий VLA325 2-ходовой управляющий клапан серий VLB325 Модель Артикул DN Kvs, м³/час Ход штока, мм Bec, кг Заменяет VLB325-65-63 цена >> 21220100 65 63 25 23. 0 VLB225 21203100 VLB325-80-100 цена >> 21220200 80 100 45 30.0 VLB225 21203200 VLB325-100-130 цена >> 21220300 100 130 45 45.6 VLB225 21203300 VLB325-125-200 21220400 125 200 45 55.0 VLB225 21203400 VLB325-150-300 21220500 150 300 45 71.0 VLB225 21203500 3-ходовой управляющий клапан серий VLA335 Модель Артикул DN Kvs, м³/час Ход штока, мм Bec, кг VLA335-15-1.6 21200900 15 1.6 20 2,5 VLA335-15-2.5 цена >> 21201000 15 2. 5 20 2,5 VLA335-15-4 цена >> 21201100 15 4 20 2,5 VLA335-20-6.3 цена >> 21201200 20 6.3 20 3,2 VLA335-25-10 цена >> 21201300 25 10 20 3,8 VLA335-32-16 цена >> 21201400 32 16 20 6,6 VLA335-40-25 цена >> 21201500 40 25 20 7,5 VLA335-50-38 цена >> 21201600 50 38 20 10 3-ходовой управляющий клапан серий VLB335 Седельные регулирующие клапаны ESBE VLC125 2-ходовые регулирующие фланцевые клапаны ESBE VLC125 используются для регулирования потока теплоносителя. Клапаны сделаны из высокопрочного чугуна, что позволяет их использование в системах отопления и охлаждения с давлением до 25 бар. Серия VLC125 имеет фланцевые присоединения и производится в типоразмерах DN15-DN50. Клапаны предназначены для автоматической работы в комбинации с электроприводами ESBE. 2-ходовой управляющий клапан серии VLC125 Модель Артикул DN Kvs, м³/час Ход штока, мм Bec, кг VLC125-15-0.25 21300100 15 0.25 20 3.6 VLC125-15-0.4 21300200 15 0.4 20 3.6 VLC125-15-0.63 21300300 15 0.63 20 3.6 VLC125-15-1 21300400 15 1 20 3. 6 VLC125-15-1.6 21300500 15 1.6 20 3.6 VLC125-15-2.5 цена  >> 21300600 15 2.5 20 3.6 VLC125-15-4 21300700 15 4 20 3.6 VLC125-20-6.3 цена  >> 21300800 20 6.3 20 4.4 VLC125-25-1.6 21301700 25 1.6 20 4.4 VLC125-25-2.5 21301800 25 2.5 20 4.4 VLC125-25-4 21301900 25 4 20 4.4 VLC125-25-6.3 21302000 25 6.3 20 4.4 VLC125-25-10 цена  >> 21300900 25 10 20 5.6 VLC125-32-16 цена  >> 21301000 32 16 20 7. 7 VLC125-40-1.6 21302100 40 1.6 20 7.7 VLC125-40-2.5 21302200 40 2.5 20 7.7 VLC125-40-4 21302300 40 4 20 7.7 VLC125-40-6.3 21302400 40 6.3 20 7.7 VLC125-40-10 21302500 40 10 20 7.7 VLC125-40-16 21302600 40 16 20 7.7 VLC125-40-25 цена  >> 21301100 40 25 20 8.8 VLC125-50-38 цена  >> 21301200 50 38 20 12.6 Электроприводы для седельных регулирующих клапанов ESBE Серия линейных приводов ESBE в исполнении на 230 В или 24 В, с аналоговым или импульсныс управлением. Приводы имеют различные усилия и приспособлены для клапанов с разным ходом штока. Так же представлена отдельная линейка приводов, имеющих возвратную пружину. В зависимости от модели, клапаны, укомплектованные такими приводами могут быть нормально закрытыми или нормально открытыми. Модель Артикул Управление Напряжение Усилие, Н Время действия, 20 мм Заменяет ALB144 цена >> 22050100 3-х позиц./0…10 В AC/DC 24 В 800 15 сек. – ALF131 цена >> 22200100 3-х позиц. AC 230 В 600 20 сек. ALA221 22000800 ALF261 цена >> 22200200 3-х позиц. AC 230 В 1000 20 сек. ALA221 22000200 ALD121 22150100 ALD141 22150700 ALF361 цена >> 22200300 3-х позиц. AC 230 В 1500 20 сек. ALD121 22150500 ALD141 22150900 ALF461 цена >> 22200400 3-х позиц. AC 230 В 2200 20 сек. ALD141 22151100 ALF134 цена >> 22201100 3-х позиц./0…10 В AC/DC 24 В 600 20 сек. ALA222 22000700 ALA223 22000900 ALF264 цена >> 22201200 3-х позиц./0…10 В AC/DC 24 В 1000 20 сек. ALA222 22000100 ALA223 22000300 ALD124 22150200 ALD144 22150800 ALF364 цена >> 22201300 3-х позиц./0…10 В AC/DC 24 В 1500 20 сек. ALD124 22150600 ALD144 22151000 ALF464 цена >> 22201400 3-х позиц./0…10 В AC/DC 24 В 2200 20 сек. ALD144 22151200 ALh234 цена >> 22220100 3-х позиц./0…10 В AC/DC 24 В 900 15 сек. – ALh334 цена >> 22221100 3-х позиц./0…10 В AC/DC 24 В 900 15 сек. – Трехходовой смесительный клапан имеет достаточно простое устройство. Он состоит из корпуса, имеющего два входа и один выход, а также штока специальной формы, на который установлена ручка (для ручного управления) или электропривод (для автоматического регулирования температуры потока). Шток способен вращаться по вертикальной оси, перекрывая в той или иной степени вход горячей или холодной воды, за счет чего создается определенное соотношение потоков и, как результат, на выходе получается смесь заданной температуры. Материалом корпуса трехходового клапана чаще всего выступают латунный сплав или литой чугун. Шток выполнен из латуни, чугуна или нержавеющей стали. Управление трехходовым клапаном осуществляется с помощью, установленного на шток электропривода, который поставляется отдельно. Основными характеристиками электроприводов являются: время поворота штока на 90 градусов; усилие, с которым привод способен вращать шток; электрическое напряжение и управляющий сигнал (двухточечный, трехточечный, пропорциональный). Электропривод получает сигнал от общедомового контроллера, который, основываясь на показаниях различных датчиков температуры, просчитывает положение штока трехходового клапана для получения заданной температуры теплоносителя на выходе. Выбор электропривода для ротационного трехходового смесительного клапана. Для муфтовых смесительных клапанов ESBE используются приводы серии ARA600, для фланцевых чугунных клапанов – серия ESBE 90. Если клапан будет использоваться как отводной, то привод должен быть с 2-позиционным управлением. Если в качестве смесительного, то необходимо 3-точечное управление или пропорциональное регулирование: сигнал 0-10В. Далее выбираем нужную комбинацию времени поворота штока и назначения клапана. На бытовое горячее водоснабжение будет достаточно 60 секунд, а для подачи теплоносителя в радиаторы, чаще всего, используют электроприводы с временем поворота штока 120 секунд. При необходимости контролировать внешнее оборудование в зависимости от положения клапана (например, отключить ненужный насос и т. д.) определяем – нужен ли вспомогательный выключатель. Когда все технические характеристики электропривода определены, не составит особого труда выбрать из представленных моделей именно ту, которая будет выполнять все заданные функции. Покупая смесительный трехходовой клапан с электроприводом ESBE, вы получаете качественный продукт, хорошо зарекомендовавший себя на европейском рынке. В пользу этого утверждения говорит то, что многие известные европейские производители отопительной техники используют при производстве своей продукции смесительные трехходовые клапаны Эсби. Получить дополнительную информацию о клапанах, электроприводах и контроллерах ESBE или сделать заказ Вы можете, обратившись в наш офис: тел.: (495) 921-65-00, E-mail: [email protected]

Клапан трехходовой смесительный ESBE VRG 131 ДУ15 Kvs 1,6

Смесительные клапаны ESBE VRG131 являются группой компактных смесительных клапанов, имеющих низкую утечку и сделанных из специального латунного сплава, позволяющего их использование в системах горячего водопровода.

Для более лёгкого ручного управления клапанами, они оборудованы рукоятками и ограничителями угла поворота в 90°. Шкала позиции клапана может быть переключена и повёрнута, обеспечивая широкий выбор монтажных положений. Вместе с приводами серии ESBE ARA600, клапаны VRG130, кроме того, легко оборудовать автоматическим управлением и они имеют чрезвычайную точность регулировки, благодаря уникальному соединению клапан-привод. Для более сложных контрольных функций используются контроллеры ESBE серии 90, расширяющие сферы применения.

Клапаны ESBE VRG131 выпускаются размерами DN15-50 с внутренней резьбой.

Поворотные регулирующие клапаны предназначены для регулирования расхода теплоносителя в системах отопления и охлаждения (отопление с использованием радиаторов, отопление в полах и других поверхностных системах). Трёхходовые клапаны обычно используются как смесительные, но так же могут использоваться и как разделительные.

Поворотные клапаны могут использоваться на трубопроводах, транспортирующих жидкие среды, неагрессивные к материалам изделия: вода, теплоноситель на основе гликоля с присадками, нейтрализующими растворенный кислород. Максимальное содержание гликоля до 50%. Управление клапаном может осуществляться как вручную, так и с помощью электропривода с крутящим моментом не менее 5 Нм.

Номинальный размер DN: от 15 мм до 32 мм
Присоединительная резьба: от 1/2″ до 2″
Номинальное (условное) давление PN: 10 бар
Максимальный перепад давления на клапане Δp:
1 бар (смесительный) / 2 бар (разделительный)
Пропускная способность Kvs при Δp=1 бар: от 0,4 м³/ч до 40 м³/ч
Максимальная величина протечки при закрытом клапане, % от Kvs, при Δp: 0,05%
(смесительный) / 0,02% (разделительный)
Температура рабочей среды: от –10°C до +110°C

Принцип работы трехходового смесительного клапана

Трёхходовой клапан может выполнять функции смешения потоков или разделения потока. При повороте заслонки в одну сторону будет постепенно открываться проход для тёплой жидкости и в равной степени закрываться проход для холодной (обратный поток от нагревателя). Это повышает температуру смешиваемой рабочей жидкости (потока для нагревателя) при почти постоянной скорости потока.

Требуемая температура в системе достигается с помощью добавления необходимого количества жидкости, поступающей из обратного трубопровода, подаваемого к котлу.

Примеры подключения трехходового смесительного клапана

Оборудование ESBE – клапаны и электроприводы

Каталог оборудования ESBE Продукция Esbe – это шведское качество и надежность, позволяющая добиться оптимальной экономии энергии, удобства и безопасности, как во время монтажа, так и во время эксплуатации оборудования ESBE. Сотрудники отдела продаж с радостью ответят на ваши вопросы по телефону в Москве: 8(495) 220-71-89. Каталог продукции ESBE включает в себя большой модельный ряд запорной арматуры и управляющих устройств: трехходовые и четырехходовые смесительные клапаны Эсбе, электрические приводы для управления клапанами на расстоянии, всевозможные контроллеры Esbe – помогающие обеспечить высокий уровень комфорта и хорошую экономию средств, термостатические и комбинированные клапаны, разнообразные седельные моторизованные клапаны с приводами. Клапаны Esbe, приводы Эсби, контроллеры ESBE легко и быстро устанавливаются и не требуют для монтажа специальных приспособлений. В нашей компании вы сможете купить продукцию ESBE по хорошей цене, а так же получить ответы на интересующие вопросы по оборудованию Эсбе. Краткое описание оборудования ESBE   Трехходовые клапаны Esbe 3F имеют фланцевое соединение с присоединительным диаметром от 20 до 150 мм. Чугунный корпус обеспечивает долгий срок эксплуатации и обладает высокими антикоррозийными качествами. В стандартной комплектации клапан поставляется с поворотной ручкой. При необходимости автоматического регулирования их можно доукомплектовать электроприводами Esbe серии 90. Монтаж клапанов Esbe легко осуществляется при установке клапана в любом положении. Также, допускается использовать клапаны реверсивно, то есть подача воды может осуществляться как с одной, так и с другой стороны клапана. Рабочий угол поворота ручки клапана составляет 90°  Выбрать клапан →  Esbe 3F-20, 3F-32, 3F-40, 3F-50, 3F-65, 3F-80, 3F-100, 3F-125, 3F-150 Esbe 4F – четырехходовые клапаны ESBE серии 4F   Четырехходовые смесительные клапаны Esbe 4F имеют чугунный корпус и фланцевое соединение. Высокопрочные чугунные клапаны Esbe серии 4F применяются в системах водоснабжения, отопления или охлаждения (кондицианирования. В стандартной комплектации клапан поставляется с поворотной ручкой. При необходимости автоматизации работы четырехходового смесительного клапана могут применяться электроприводы Esbe. Рабочий угол поворота ручки клапана составляет 90°. Наиболее часто применяемыми являются клапаны 4F с присоединительным диаметром от DN65 до DN150. Клапаны с меньшим диаметром применяются реже, так как на данные диаметры трубопроводов чаще применяют клапаны с резьбовым соединением.  Выбрать клапан →  Esbe 4F-32, 4F-40, 4F-50, 4F-65, 4F-80, 4F-100, 4F-125, 4F-150   Клапаны Esbe VRG 131 в стандартном исполнении поставляются с ручным регулированием. При необходимости автоматизации котельной, клапаны VRG 131 могут комплектоваться электроприводами Esbe серии ARA600 для более точного управления клапаном. Корпус клапана изготавливается из латуни, обладающей высокими антикоррозийными свойствами и имеет внутренние резьбовые соединения. Рабочий угол поворота заслонки клапанов Esbe VRG 131 составляет 90°. Шкала позиции заслонки может быть переключена и повернута, что обеспечивает возможность установки клапана в любом положении. Esbe VRG131 применяются в системах отопления частных домов, административных зданий, а также для систем “теплый пол”.  Выбрать клапан →  Esbe VRG 131-15, VRG 131-20, VRG 131-25, VRG 131-32, VRG 131-40, VRG 131-50 Esbe VRG132 – трехходовые клапаны ESBE серии VRG 132   Клапаны Esbe VRG 132 в стандартном исполнении наружне резьбовое соединение и поставляются с поворотной ручкой для регулирования положения клапана. При необходимости автоматизации котельной, клапаны VRG 132 могут комплектоваться электроприводами Esbe серии ARA600 для более точного управления клапаном. Корпус клапана изготавливается из латуни, обладающей высокими антикоррозийными свойствами и имеет внешнее резьбовые соединения. Рабочий угол поворота заслонки клапанов Esbe VRG 132 составляет 90°. Esbe VRG132 применяются в системах отопления частных домов, административных зданий, а также для систем “теплый пол”. Запрещен монтаж клапана в положении “приводом вниз”, это может привести к выходу электропривода из строя и у повреждению клапана.  Выбрать клапан →  Esbe VRG 132-25, VRG 132-32, VRG 132-40   Автоматические электроприводы Esbe 90 поставляются отдельно от клапанов и имеют разную скорость срабатывания клапана. По типу регулирования клапаны имеют двухточечное, трехточечное регулирование или цифровое управление (управляющий сигнал). При установке электропривода вам потребуется лишь заменить поворотную ручку привода на электропривод и произвести необходимое электроподключение. Диапазон регулирования положения заслонки составляет от 30 до 180 °С. При установке погодозависимой автоматики применение электроприводов является обязательным. В противном случае точность регулирования температуры обеспечить невозможно. Электроприводы Esbe поставляются со смонтированным электрическим кабелем, длина которого ровняется 1,5 метра. Электропривод имеет заводские настройки, которые при необходимости могут быть изменены.  Выбрать привод →  Esbe 92, 92-2, 92P, 93, 93P, 94, 95, 95-2, 95M, 96, 97, 98 Приводы Esbe ARA 600 применяются для установки на трехходовые клапаны и позволяют регулировать положение клапана в автоматическом режиме. По типу регулирования клапана приводы могут быть двухточечным, трехточечными или пропорциональными (управляющий сигнал). Электропитание клапана может быть как 230В, так и 24В. Момент силы составляет 6 Нм, а скорость открытия или закрытия клапана составляет 30, 45, 60 или 120 секунд. Для установки привода Esbe на клапан может потребоваться дополнительный монтажный переходник (требуется для некоторых моделей клапанов. Электроприводы Esbe обеспечивают своевременное срабатывание клапана, чего невозможно добиться при ручном регулировании.  Выбрать привод →  Esbe ARA651, ARA655, ARA659, ARA642, ARA661, ARA662 Автоматические контроллеры Esbe 90C, CRB100 и CRA100 применяются для регулирования положения клапана (заслонки клапана) и комплектуются электроприводом, датчиком температуры, комнатным управляющим дисплеем и встроенным или внешним контроллером (зависит от модели контроллера). Электропривод контроллера Esbe CRB100 имеет трехпозиционное регулирование положения заслонки клапана. Регулирование температуры тепло осуществляется при помощи управляющего дисплея, который подключается при помощи кабеля (CRB111, CRB113) или по беспроводному соединению (CRB 121). Контроллеры серии CRB100 предназначены для обеспечения точности регулирования, высокого уровня комфорта и экономии энергии для владельца дома.  Выбрать привод →  Esbe CRA111, CRA112, CRA121, CRA122, CRB111, CRB113, CRB121, 90С-1A, 90С-1B, 90С-1C Двухходовые седельные клапаны Esbe VLA121 имеют чугунный корпус и резьбовое соединение. Высокопрочные чугунные клапаны Esbe серии VLA 121 применяются в системах водоснабжения, отопления или охлаждения (кондиционирования). В стандартной комплектации клапан предназначен для регулирования при помощи автоматического электропривода Esbe. Клапаны VLA121 производятся и поставляются с присоединительным диаметром от DN15 до DN50, а также рабочим давлением рабочей среды (давление воды) до 16 бар. Клапаны с меньшим диаметром применяются реже, так как на данные диаметры трубопроводов чаще применяют клапаны с резьбовым соединением. Для управления клапаном применяются электроприводы серии ALA200, ALB140, ALD100, ALD200.  Выбрать клапан →  Esbe VLA121-15, VLA121-20, VLA121-25, VLA121-32, VLA121-40, VLA121-50 Трехходовые седельные клапаны Esbe VLA335 имеют чугунный корпус и, фланцевое соединение. Высокопрочные чугунные клапаны Esbe серии VLA 335 применяются в системах водоснабжения, отопления или охлаждения (кондиционирования). В стандартной комплектации клапан предназначен для регулирования при помощи автоматического электропривода Esbe. Клапаны VLA335 производятся и поставляются с присоединительным диаметром от DN15 до DN50, а также рабочим давлением рабочей среды (давление воды) до 16 бар. Клапаны с меньшим диаметром применяются реже, так как на данные диаметры трубопроводов чаще применяют клапаны с резьбовым соединением. Для управления клапаном применяются электроприводы серии ALA200, ALB140, ALD100, ALD200.  Выбрать клапан →  Esbe VLA335-15, VLA335-20, VLA335-25, VLA335-32, VLA335-40, VLA335-50 Трехходовые седельные клапаны Esbe VLB235 имеют чугунный корпус и, фланцевое соединение. Высокопрочные чугунные клапаны Esbe серии VLB 235 применяются в системах водоснабжения, отопления или охлаждения (кондиционирования). В стандартной комплектации клапан предназначен для регулирования при помощи автоматического электропривода Esbe. Клапаны VLB235 производятся и поставляются с присоединительным диаметром от DN15 до DN50, а также рабочим давлением рабочей среды (давление воды) до 16 бар. Клапаны с меньшим диаметром применяются реже, так как на данные диаметры трубопроводов чаще применяют клапаны с резьбовым соединением. Для управления клапаном применяются электроприводы серии ALA200, ALB140, ALD100, ALD200.  Выбрать клапан →  Esbe VLB235-65, VLB235-80, VLB235-100, VLB235-125, VLB235-150 Двухходовые седельные клапаны Esbe VLE122 имеют латунный корпус и резьбовое соединение. Высокопрочные латунные клапаны Esbe серии VLE 122 применяются в системах водоснабжения, отопления или охлаждения (кондиционирования) и обладают высокой антикоррозийной устойчивостью. В стандартной комплектации клапан предназначен для регулирования при помощи автоматического электропривода Esbe. Клапаны VLE122 производятся и поставляются с присоединительным диаметром от DN15 до DN50, а также рабочим давлением рабочей среды (давление воды) до 16 бар. Клапаны с диаметром от DN15 до DN32 применяются не так часто как DN40 и DN50, так как на данные диаметры трубопроводов чаще применяют клапаны с резьбовым соединением. Для управления клапаном применяются электроприводы серии ALA200, ALB140, ALD100, ALD200.  Выбрать клапан →  Esbe VLE122-15, VLE122-20, VLE122-25, VLE122-32, VLE122-40, VLE122-50 Двухходовые седельные клапаны Esbe VLE222 со штекером компенсации давления имеют латунный корпус и резьбовое соединение. Высокопрочные чугунные клапаны Esbe серии VLE 222 применяются в системах водоснабжения, отопления или охлаждения (кондиционирования) и обладают высокой антикоррозийной устойчивостью. В стандартной комплектации клапан предназначен для регулирования при помощи автоматического электропривода Esbe. Клапаны VLE222 производятся и поставляются с присоединительным диаметром от DN15 до DN50, а также рабочим давлением рабочей среды (давление воды) до 16 бар. Клапаны с диаметром  DN25 и DN32 применяются не так часто как DN40 и DN50, так как на данные диаметры трубопроводов чаще применяют клапаны с резьбовым соединением. Для управления клапаном применяются электроприводы серии ALA200, ALB140, ALD100, ALD200.  Выбрать клапан →  Esbe VLE222-25, VLE222-32, VLE222-40, VLE222-50 Двухходовые седельные клапаны Esbe VLE132 имеют латунный корпус и резьбовое соединение. Высокопрочные чугунные клапаны Esbe серии VLE 132 применяются в системах водоснабжения, отопления или охлаждения (кондиционирования) и обладают высокой антикоррозийной устойчивостью. В стандартной комплектации клапан предназначен для регулирования при помощи автоматического электропривода Esbe. Клапаны VLE132 производятся и поставляются с присоединительным диаметром от DN15 до DN50, а также рабочим давлением рабочей среды (давление воды) до 16 бар. Клапаны с диаметром от DN15 до DN32 применяются не так часто как DN40 и DN50, так как на данные диаметры трубопроводов чаще применяют клапаны с резьбовым соединением. Для управления клапаном применяются электроприводы серии ALA200, ALB140, ALD100, ALD200.  Выбрать клапан →  Esbe VLE132-15, VLE132-20, VLE132-25, VLE132-32, VLE132-40, VLE132-50 Седельные клапаны Esbe VLС125 имеют чугунный корпус и, фланцевое соединение. Высокопрочные чугунные клапаны Esbe серии VLС 125 применяются в системах водоснабжения, отопления или охлаждения (кондиционирования). В стандартной комплектации клапан предназначен для регулирования при помощи автоматического электропривода Esbe. Клапаны VLС 125 производятся и поставляются с присоединительным диаметром от DN15 до DN50, а также рабочим давлением рабочей среды (давление воды) до 25 бар. Клапаны с меньшим диаметром применяются реже, так как на данные диаметры трубопроводов чаще применяют клапаны с резьбовым соединением. Для управления клапаном применяются электроприводы серии ALA200, ALB140, ALD100, ALD200. Выбрать клапан →  Esbe VLС125-15, VLС125-20, VLС125-25, VLС125-32, VLС125-40, VLС125-50 Приводы Esbe серии ALA 200 применяются для установки на двухходовые и трехходовые клапаны и регулировки положения рабочего (запорного, распределительного) механизма клапана в автоматическом режиме. По типу регулирования клапана приводы могут быть трехточечными или пропорциональными (управляющий сигнал). Электропитание клапана может быть как 230В, так и 24В. Усилие электропривода составляет 400 и 750 (Н), а скорость открытия или закрытия клапана составляет 35 или 140 секунд. Для установки привода Esbe на клапан может потребоваться дополнительный монтажный переходник (требуется для некоторых моделей клапанов). Электроприводы Esbe обеспечивают своевременное срабатывание клапана, чего невозможно добиться при ручном регулировании.  Выбрать привод →  Esbe ALA221, ALA 222, ALA223 Приводы Esbe серии ALB 144 применяются для установки на двухходовые и трехходовые клапаны и регулировки положения рабочего (запорного, распределительного) механизма клапана в автоматическом режиме. По типу регулирования клапана приводы могут быть трехточечными или пропорциональными (управляющий сигнал). Электропитание клапана 24В. Усилие электропривода составляет 800 (Н), а скорость открытия или закрытия клапана составляет от 15 до 30 секунд (зависит от типа клапана и длины плунжера). Для установки привода Esbe на клапан может потребоваться дополнительный монтажный переходник (требуется для некоторых моделей клапанов). Электроприводы Esbe обеспечивают своевременное срабатывание клапана, чего невозможно добиться при ручном регулировании.  Выбрать привод →  Esbe ALB 144 Приводы Esbe серии ALD100 и ALD200 применяются для установки на двухходовые и трехходовые клапаныи  регулировки положения рабочего (запорного, распределительного) механизма клапана в автоматическом режиме. По типу регулирования клапана приводы могут быть трехточечными или пропорциональными (управляющий сигнал). Электропитание привода может быть 24В или 230В (в зависимости от выбранной модели). Усилие электропривода составляет 900, 1200, 2000, 2200 (Н), а скорость открытия или закрытия клапана составляет 20 или 40 секунд (зависит от исполнения привода). Для установки привода Esbe на клапан может потребоваться дополнительный монтажный переходник (требуется для некоторых моделей клапанов). Электроприводы Esbe обеспечивают своевременное срабатывание клапана, чего невозможно добиться при ручном регулировании.  Выбрать привод →  Esbe ALD124, ALD224,ALD144, ALD244, ALD121, ALD221, ALD141, ALD241 Термостатические клапаны Esbe предназначены для поддержания постоянной температуры воды в системе отопления и горячего водоснабжения. Также, термостатические смесительные клапаны Esbe применяются в системах отопления “теплый пол” и при применении горячей воды от двух водонагревателей или котлов. Постоянная температура обеспечивается путем подмешивания горячей воды и воды из обратной линии. Допустимая погрешность температуры воды после клапана составляет (+/-) 1 °C. Достаточно большой диапазон регулирования температуры воды позволяет создать наиболее комфортные условия в доме.  Выбрать клапан →  Esbe VTA321-15, VTA321-20, VTA322-25, VTA372-25 Насосные группы и модули контроля обратной температуры ESBE Насосные группы Esbe BASE являются идеальной стартовой площадкой для создания насосной системы отвечающей вашим потребностям. Их можно настраивать в соответствии с индивидуальными требованиями, просто нужно добавить подходящий привод Esbe ARA или контроллер Esbe CRB, CRC, CRA и выбрать желаемый циркуляционный насос любого производителя, монтажная длина которого 180 мм. Регулируемый теплоизоляционный кожух обеспечивает идеальное решение изоляции каждого насоса. Насосные группы Esbe применяются для смесительной функции, фиксирования температуры, прямой подачи тепла.  Выбрать → ESBE GRA111, GRA112, GFF111, GDF111, GRA131, GRC111, GDA112 Электроприводы ESBE серий ARD и ARC Электроприводы ESBE серии ARD и ARC подходит для управления ротационными смесительными клапанами с различными крутящими моментами силы 10, 20 и 30 Hm, а также могут использоваться для управления воздушными заслонками. Приводы Esbe ARC ARD доступны в версиях с питанием 24В или 230В переменного/постоянного тока, с 2-точечным или пропорциональным управляющим сигналом. С помощью установочного комплекта для клапана электроприводы Эсбе ARD ARC легко монтируется на шпиндели квадратного сечения размером от 9 до 18 мм и круглые шпиндели диаметром от 9 до 26 мм. Электроприводы ESBE ARD ARC поставляется с двумя наборами адаптеров, один из которых предназначен для клапанов ESBE 3F/4F, а другой используется для установки на зажимную муфту шпинделя воздушной задвижки.  Выбрать привод →  ESBE ARD100, ARD200, ARС300 По вопросам приобретения данного оборудования обращайтесь по телефону в Москве8(495)220-71-89 Мы ответим на все ваши вопросы по телефону или по электронной почте:   [email protected] Мы работаем каждый день с 9 до 18 часов, кроме субботы и воскресенья.

Комплект Esbe 13022400 трехходовой клапан VRG131 1″ + привод ARA 661

Артикул: 1302 24 00

• Изготовитель: ESBE

Цена: 11215 руб

Доставка по г. Москве в пределах МКАД: 450 руб

РосТест. Гарантия низкой цены.

Официальная гарантия производителя: 5 лет

Описание

Трёхходовой смесительный клапан Esbe VRG 131 25-10 (арт. 11601100) изготавливается из коррозионоустайчивого латунного сплава, что позволяет применять его в системах водоснабжения с санитарной горячей водой. Рабочей средой может служить вода, водные расворы гликолей до 50%, а также спиртовые растворы до 28%.Клапан VRG131-25 имеет внутреннюю резьбу 1″ (условный диаметр трубопровода DN 25 мм). Пропускная способность клапана 10 м3/час.

Клапан прекрасно комбинируется с приводами и контроллерами ESBE. Данный тип клапана образует уникальное соединение с приводом ARA600, обеспечивающее высокую точность и устойчивость регулирования. При этом управление может осуществляться как в ручном, так и в автоматическом режиме. Ручное управление легко производится при помощи рукоятки. Кроме того, клапан имеет ограничитель угла поворота 90°.

Сферы применения

• системы горячего и холодного водоснабжения
• системы отопления, в т.ч. “тёплый пол”
• системы охлаждения
• системы вентиляции
• нагрев от солнечных панелей
• зональные отопительные системы

Преимущества

• уникальная комбинация клапана и электропривода обеспечивает высокую точность регулирвоания.
• самый низкий процент утечки на рынке (
• компактность и простота установки;
• долговечность;
• надёжная и тихая работа.

Примеры установки (показанные примеры могут быть реверсивными)

Документация

1. Технический паспорт изделия (открыть PDF-файл)
2. Инструкция по монтажу (открыть PDF-файл)

Технические характеристики

Производитель	Esbe
Коллекция	VRG 130, ARA 600
Серия	VRG131, ARA661
Артикул	1302 24 00
Тип	трёхходовой смесительный клапан + привод
Среда	вода растворы гликолей до 50% растворы спирта до 28%
Рабочая температура теплоносителя	от -10°C до 110°C
Максимальная кратковременная температура среды	130°C
Крутящий момент клапана
Утечка через закрытый клапан
Максимальное рабочее давление	10 бар
Тип соединения	резьба
Вид резьбы	внутренняя Rp
Размер резьбы	1″
Диаметр условного прохода	25 мм
Механизм регулировки	рукоятка
Ограничение угла поворота	90°
Пропускная способность kvs	10 м3/час
Материал корпуса	коррозионостойкая DZR латунь
Материал золотника	износостойкая латунная поверхность
Материал штока и втулки	полифениленсульфид (PPS)
Материал уплотнительных прокладок	EPDM
Электропитание привода	230 В
Время переключения	120 сек
Управляющий сигнал	3-точечное SPDT
Крутящий момент привода	6 Н·м
Класс защиты	II
Температура окружающей среды	от -5°C до +55°C
Степень защиты привода	IP41
Длина кабеля	1,5 м
Вес	1,1 кг
Страна производства	Швеция
Страна-родина бренда	Швеция
Официальная гарантия производителя	1 год

Трехходовые смесительные клапаны Esbe VRG131

Описание

Габаритные размеры

Документация

Аксессуары

Смесительные трехходовые клапаны ESBE VRG 131 (внутренняя резьба)

Трехходовые смесительные клапаны Esbe VRG131 предназначены для регулирования температуры в системах отопления. Имеют низкую утечку. Предусмотрена как ручная регулировка процесса смешивания, так и автоматическая (с помощью электропривода). Клапаны ESBE серии VRG совместимы с электроприводами ESBE ARA600 и Seltron AVC через специальные переходники.

При работе клапана происходит смешивание горячей воды из подающей линии с холодной водой из обратной линии, что обеспечивает снижение энергозатрат.

Клапаны VRG 131 представлены в размерах от DN15 до DN50.

Модель	Артикул	Присоединение	DN	Kv, м3/ч	P, бар	Вес, гр
VRG131-15-0.4	1160 01 00	Rp 1/2″	15	0,4	10	400
VRG131-15-0. 6	1160 02 00	Rp 1/2″		0,6		400
VRG131-15-1.0	1160 03 00	Rp 1/2″		1,0		400
VRG131-15-1.6	1160 04 00	Rp 1/2″		1,6		400
VRG131-15-2.5	1160 05 00	Rp 1/2″		2,5		400
VRG131-15-4.0	1160 06 00	Rp 1/2″		4		400
VRG131-20-2.5	1160 07 00	Rp 3/4″	20	2,5		430
VRG131-20-4. 0	1160 08 00	Rp 3/4″		4		430
VRG131-20-6.3	1160 09 00	Rp 3/4″		6,3		430
VRG131-25-6.3	1160 10 00	Rp 1″	25	6,3		700
VRG131-25-10	1160 11 00	Rp 1″		10		700
VRG131-32-16	1160 12 00	Rp 1″ 1/4	32	16		950
VRG131-40-25	1160 34 00	Rp 1″ 1/2	40	25		1680
VRG131-50-40	1160 36 00	Rp 2″	50	40		2300

Технические характеристики:

Класс давления: PN 10
Температура среды мин. -макс. (постоянно): -10°C – 110 °C
Температура среды мин.-макс. (временно): -10°C – 130 °C
Крутящий момент при номинальном давлении:
 – DN 15-32: ≤ 3 Нм
 – DN 40-50: ≤ 5 Нм
Утечка через закрытый клапан, % от потока (при диф. давлении 1 бар):
 – Смесительный, <0,05%
 – Отводной,  <0,02%
Рабочее давление: 1 МПа (10 бар)
Максимальное дифференциальное падение давления:
 – Смесительный, 100 кПа (1 бар)
 – Отводной, 200 кПа (2 бара)
Давление блокировки: 200 кПа (2 бара)
Теплоносители: вода, вода с незамерзающими жидкостями (гликоль ≤50%)
Подключение: внутренняя резьба UNI EN 10226-1

Материалы:

Корпус клапана и золотник: латунь DZR, CW602N
Шток и втулка: PPS композит
Уплотнения: EPDM

Обзор Клапанов Esbe: трехходовой, смесительный, термостатический

Клапаны Esbe – одни из наиболее надежных и функциональных компонентов, используемых в различных системах водоснабжения, в том числе, домашних и магистральных. Имеет очень широкий модельный ряд, в котором представлены: поворотный vrg131, dn25, а также другие популярные разновидности.

Трехходовые клапаны Esbe

В настоящее время трёхходовой поворотный образец такого оборудования можно устанавливать в каждом доме. Для того же чтобы сделать это правильно, давайте разберемся в тонкостях работы с таким оборудованием и особенностях его применения.

Cодержание статьи

Клапаны Esbe – технические особенности устройств

Клапаны Esbe – разновидности устройств, применяемых для регулировки жидкости или газа при его подаче из одной трубы в другую. Трехходовой вид клапанов отличается наличием трех соединений, которые позволяют эффективно перенаправлять потоки в системе, особенно, в случае смешения горячей и холодной воды.

Регулировку работы клапанов данного типа в пределах одной системы может осуществлять сервопривод. Данному устройству нужно уделить несколько больше внимания.

Сервопривод. Это отдельный элемент в системе, который контролирует положение клапанов. Сервопривод обычно наиболее доступен в закупке и прост в установке, потому именно его чаще всего используют при монтаже трехходового клапана.

Трехходовые клапаны Esbe модели VTA320

По конструкционным особенностям сервопривод может быт различным, чаще всего в категорию таких устройств входят модели электроприводного типа. К примеру, такой можно устанавливать с образцами vrg131. Они сегодня дают наивысшее качество и точность в обслуживании системы, потому пользуются такой большой популярностью среди потребителей.

В некоторых устройствах сервопривод, а также регулировка электроприводом не используется. В таких случаях применяются такие специальные устройства как термостатический вентиль для регулировки работы оборудования.

К таким разновидностям относят, к примеру, вентиль dn25, который может быть вмонтирована в кран без привода.

Обзор трехходового клапана Esbe (видео)

Назначение клапанов Esbe

Данная разновидность изделий может применяться в широком спектре систем, в том числе, в системах отопления, даже централизованного, горячего, холодного водоснабжения, а также кондиционирования.

Годятся данные виды клапанов для различных систем, в том числе, работающих на нефтепродуктах, газу, а также эко-топливе, в том числе, солнечной энергии или энергии ветра. Можно устанавливать данные виды оборудования, к примеру, трёхходовой поворотный вентиль vrg131, как для сетей центрального водоснабжения, так и для домашних сетей.

Подобрать изделие можно под любой кран. Важно лишь правильно выбрать тип изделия и установить его согласно рекомендациям. Также для нормально работы системы очень важно настроить сервопривод или термостатический регулятор.

Тогда выбранная вами модель будет работать без сбоев, независимо от заданных технических параметров.

Вы можете подробнее прочитать про назначение и особенности трехходовых клапанов для отопления.

Устройство трехходового клапана

Плюсы применения именно этого вида клапанов

Среди главных преимуществ установки именно продукции компании Esbe нужно назвать:

1. Простоту в монтаже данного вида комплектующих, возможность устанавливать образцы фактически в любую систему.
2. Широкий температурный диапазон работы, особенно, для таких моделей, как поворотный кран vrg131.
3. Универсальность в применении – могут использоваться в сетях с различной нагрузкой.
4. Отсутствие необходимости в обслуживании таких образцов при правильной установке подобного оборудования.
5. Возможность использования с любым приводом Esbe, имеющим нужные технические характеристики.
6. Наличие в некоторых деталях так называемой функции защиты от ожога – автоматического прекращения подачи горячей воды в том случае, если в систему перестала поступать холодная.

Популярные модели клапанов Esbe

В настоящее время в продаже особой популярностью пользуются такие модели клапанов Esbe:

• оборудование VTA200 – лучший кран для всех систем водоснабжения. Применимы для систем без рециркуляции горячей воды, а также HWC, имеющих такую функцию. Не требуют специального технического обслуживания;
• VTA270 – модельный ряд, применимый для установки в системах «теплый пол». Могут монтироваться в системах, где нет риска «ожога». Подходят для систем с довольно большой площадью – до 100 квадратных метров;
• VTA310 – оборудование, как и поворотный кран vrg131, пригодное для всех систем водоснабжения, в которых не имеется специальных требований по защите от ожогов. Предназначены для участков с максимально температурой теплоносителя 95 градусов, выдерживают дифференциальное давление 0,3 МПа. Данный вид клапана можно монтировать в кран с любым типом привода;
• VTA330/VTA360 – оборудование, которое устанавливается в системы, не имеющие дополнительных приборов, осуществляющих температурный контроль. Особенности данного оборудования заключаются в том, что оно, как и кран 3-х ходовой vrg131, максимально чутко реагирует на изменения давления в системе и позволяет поддерживать стабильную температуру воды даже при его скачках. Данная модель поставляется со специальной защитной крышкой, если, конечно, пользователь не выбрал для себя другую комплектацию. Детали VTA330/VTA360 различимы лишь по направлению потоков воды;

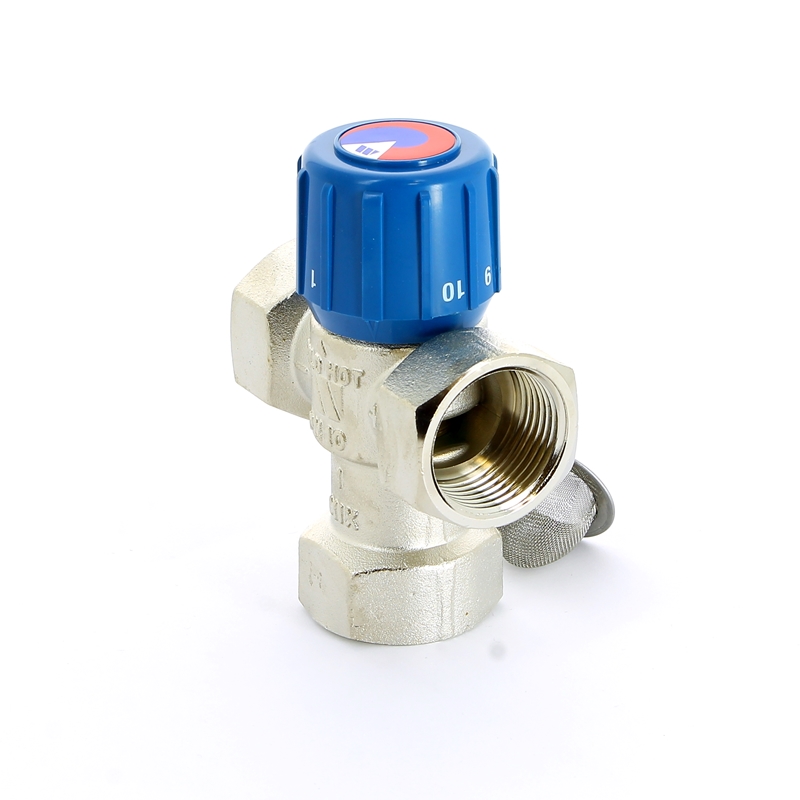

Термостатические смесительные клапаны VTC и LTC

• VTC300 – термостатический смеситель. Кран используется для установки с котлами мощностью до 30 кВт. Используется в тех случаях, когда по обратной трубе оборудования поступает теплоноситель достаточно низкой температуры. К данной модели нет никакой необходимости устанавливать сервопривод – без него она также вполне нормально функционирует. Оборудование имеет несколько вариантов установки и может быть легко адаптировано под требования выбранной вами системы;
• DN25 – еще одна особо популярная модель клапана. Представляет собой термостатический смесительный вентиль. Применим также для защиты котлов мощностью до 150кВт. Рабочая температура данного образца составляет также 110 градусов. DN25 совершенно неприхотлив к условиям установки, его эффективность работы не зависит от выбранной позиции монтажа;
• модель vrg131 – клапан трёхходовой смесительный, разработанный непосредственно для использования в сетях горячего водоснабжения. Выпущен vrg из сплава специализированного латунного, что значительно увеличивает срок его эксплуатации. Может быть установлен вручную. Рекомендовано для управлением данного трехходового клапана использовать сервопривод этого же производителя.

Инструкция по настройке трехходового клапана Esbe. Принцип трехходового клапана

Несмотря на простую конструкцию, трехходовой клапан ESBE относится к числу тех элементов, от которых напрямую зависит жизнеобеспечение. Приспособления этого типа доступны в нескольких вариантах.

общая информация

Клапан трехходовой – устройство для регулирования трубопроводных сетей с жидкой рабочей средой. Если объяснять популярно, после включения системы отопления устройство будет выполнять функцию известного смесителя, задача которого – переключать или смешивать поток.

Благодаря трехходовому клапану ESBE достигла следующих результатов:

1. Перенаправить потоки из разных сетей.
2. Рабочая жидкость подается к необходимому температурному индикатору с помощью смешивания холодной и горячей жидкостей.
3. Динамическое перенаправление дает возможность получить поток стабильной температуры.

Особенности конструкции трехходового клапана ESBE

Регулировка трехходового клапана осуществляется стержнем или шариком.В первом случае регулирующий элемент перемещается в вертикальном направлении, во втором – вокруг своей оси. Этот элемент перемещается таким образом, что не происходит полного перекрытия потока рабочего тела: он только перемешивается и перенаправляется. Самый простой пример такого устройства – обычный кран. Его сильная сторона – простой дизайн и невысокая стоимость; Слабым местом является невозможность получения стабильной температуры на выходе. При всех своих недостатках краны широко используются в системах «Теплый пол».

Если ввести в конструкцию обычного крана электропривод, то можно будет значительно расширить его функциональные возможности: устройство сможет регулировать температуру жидкой среды в автоматическом режиме. Задача простых балансировочных клапанов – настроить сечение под поток рабочего процесса.

Работа устройства происходит следующим образом:

1. При повороте ручки наполовину происходит равномерное смешивание двух струй, что обеспечивается равенством впускных клапанов.
2. Если повернуть ручку до конца, произойдет нажатие первого клапана, из-за чего поток жидкости полностью перекрывается.

В продаже модели повороты ручек могут незначительно отличаться, что никак не отражается на принципе работы устройств.

Основные сорта

Трехходовые клапаны трех типов:

• Гидравлический привод.
• Электропривод.
• Пневматический привод.

Электроприборы (например, модель ESBE) немного отличаются по принципу действия.Электрический доводчик здесь действует как обычный термостат: благодаря ему потоки не просто смешиваются, но и поддерживаются в нужном температурном режиме. При уменьшении или увеличении температуры, автоматическое изменение в положении запорной арматуры осуществляется. В результате сечение потока увеличивается или уменьшается. Параллельно с этим изменяется секция на входе холодного потока, что позволяет воде сообщать выходу стабильную температуру. При этом трехходовой клапан ESBE полностью исключает человека: управление оборудованием осуществляется по автоматике.

Электро-термостатический клапан ESBE можно использовать в системах отопления и горячего водоснабжения. Строго говоря, такой кран можно оборудовать трубопроводом любого типа, где необходимо смешивать два потока жидкости и поддерживать стабильную температуру. Даже у самых качественных и надежных моделей трехходового клапана с терморегулятором есть один общий недостаток для изделий этого типа: сильно сужены точки ввода, через которые протекает жидкость. В результате это провоцирует рост гидравлического сопротивления.

Такие краны отлично подходят для водоснабжения. Клапаны ESBE часто оборудуют теплыми полами, хотя и используют особую схему подключения. Наряду с вышеперечисленными модификациями можно встретить трехходовые термостатические клапаны. Несмотря на внешнее сходство этих устройств, их функции во многом различаются. В термостатических видах используются термостаты с выносным датчиком. Кроме того, принцип работы здесь еще и другой.

В отличие от стандартных моделей, термостатические краны регулируют поток только в одной точке. Два других входа находятся в постоянно открытом положении со стабильным поперечным сечением. Приобретая такую ​​конструкцию, важно проверить вторую точку на посев, иначе может возникнуть сложность устройства из-за большого гидравлического сопротивления. При обнаружении такого дефекта проблему можно решить, установив смесительный клапан в дополнительный контур.

Принцип подключения крана ESBE

Для подавляющего числа доступных трехполосных устройств применяется одна схема подключения. Например, можно рассмотреть установку крана трехходового ESBE. Лучше начать С. водопроводную систему, где чаще всего встречаются смесительные краны. Клапаны в этом случае предотвращают образование обратного потока. Дело в том, что холодный и горячий потоки имеют разное давление, что провоцирует различия. В результате может возникнуть обратный поток. В этом отношении клапаны ESBE полностью безопасны.

В системах отопления приборами можно оснастить только три секции:

• Смесители системы «теплый пол».
• Входит в трубу котла. Таким образом достигается стабилизация температуры теплоносителя в поступающем трубопроводе.
• Выходной патрубок, для уменьшения подачи нагретого теплоносителя.

Узел для смешивания

Применение клапана ESBE для теплого пола имеет свою специфику. Расположение узла смешения – дополнительный контур. Переключение с коллектором-распределителем осуществляется по двум точкам: Это позволяет теплоносителю на входе постоянно циркулировать. Подача на входе открывается только тогда, когда возникает потребность в дополнительном тепле.

Смесительный блок коммутируется с клапаном и термостатом. Следует понимать, что термостат для воды под землей позволяет удешевить отопление. Учитывая серьезность всех клапанов в точке 2, насос может столкнуться с проблемой недостаточного потока. Для решения проблемы нужно проживать вторую линию, снижающую уровень потребления электроэнергии. Но такая необходимость возникает не всегда, т.к. сечение некоторых трехходовых клапанов довольно большое.

В ситуации, когда первая линия имеет недостаточную мощность потока, перекрытие термостата канала не происходит в желаемом масштабе.

Для выхода из такой позиции обычно применяются два варианта:

1. Показана вторая строка.
2. Балансировочный клапан установлен.

Второй способ более эффективен, т.к. Flow в данном случае точнее. Еще одна схема подключения трехходового клапана ESBE для теплого пола – переключение насоса на вторую линию: здесь балансировочный кран не нужен. Это позволяет установить уровень температурного режима во входном и выходном потоке.

Монтаж термостата крана может осуществляться в одноконтурных системах. Самая простая их вариация – теплый пол небольшой площади. В этом случае общий узел смешивания не очень практичен. Более подходящим решением станет подключение одинарного пола. Установка трехходового клапана с терморегулятором осуществляется на обратной трубке, содержащей охлаждаемый теплоноситель. Благодаря термостату, запорные клапаны, что увеличивает поперечное сечение. Когда труба нагревается, термодатчик фиксирует это и уменьшает поток.

Применение арматуры для отопительных котлов

Особого внимания заслуживают трехходовые краны для отопительных котлов. Они выполняют задачу по предотвращению попадания охлажденного теплоносителя внутрь трубопровода. Если этого не сделать, трубы начнут покрываться конденсатом, и в системе возникнет опасный перепад температур. Это чревато деформациями стыковочных узлов, самым безобидным последствием которых станут небольшие протечки. Если вовремя не отреагировать, система может полностью выйти из строя.

С особой ответственностью, оно должно быть передано на установку запорной арматуры в обвязки на твердом топливе, в течение которого разница значительная температуры происходят (читай также: «»). Смесительный клапан позволяет защитить котельное оборудование от попадания теплоносителя с температурой ниже +50 градусов. Таким образом уменьшается перепад температур, что благоприятно сказывается на эффективности и долговечности системы.

Специалисты рекомендуют использовать смесительные клапаны также в системах с пластиковым трубопроводом.Хотя полимерные коммуникации и имеют ряд преимуществ, однако частое превышение рабочих температурных параметров действует на них губительно. Согласно регламенту, наиболее комфортная температура находится в пределах + 75-85 градусов. Клапаны защищают пластиковые трубы от многих негативных последствий. К выбору модели устройства необходимо отнестись ответственно, учитывая технические характеристики инженерной сети.

Трехходовой клапан типа ESBE – лишь один из элементов систем жизнеобеспечения жилого дома.С одной стороны, это простой дизайн. С другой стороны, он выполняет важную задачу в инженерных сетях. Спрос рождает предложение. На рынке представлено множество моделей от разных производителей. Трехходовые клапаны, выпускаемые под торговой маркой ESBE, отличаются хорошей производительностью.

Немного полезных знаний

Трехходовой поворотный клапан ESBE

Трехходовой клапан – это регулирующее устройство в трубопроводах с жидкой рабочей средой. Говоря простым языком, встроенная в конструкцию тепловой сети она будет выступать в роли хорошо известного знакомого – кран-смесителя, переключающего или смешивающего потоки.Установка клапана позволяет решить ряд практических задач:

• Перенаправить потоки, поступающие из разных конвейеров.
• Достижение заданной температуры рабочего тела путем смешивания горячего и холодного потока.
• Получение струи постоянной температуры путем динамического перенаправления.

Сложно? Только на первый взгляд. Для того чтобы понять принцип работы устройства, рассмотрим его конструктивные особенности.

Проект

Трехходовой смесительный клапан имеет регулирующий элемент, который выступает за шток или шар.Стержень движется вертикально, шарик вращается вокруг своей оси. Поскольку движение регулирующего элемента не полностью перекрывает поток рабочей жидкости, происходит ее перемешивание и перераспределение. Самые простые модели – это обычный кран. Их главное преимущество – невысокая стоимость и конструктивная простота. Недостатком является невозможность стабилизации температуры на выходе. Несмотря на недостатки, кран можно устанавливать в системах отопления типа «Теплый пол». А теперь представьте кран-кран с электроприводом.Эта конструкция уже функциональна, так как способна автоматически регулировать температуру. Балансировочный клапан простой. Его главная особенность – установка поперечного сечения для прохождения рабочего потока. Условно принцип его работы можно описать так:

• Ручка повернута на 50% – равномерное смешение двух ниток, так как впускные клапаны будут равны.
• Ручка повернута на 100% – первый клапан нажат полностью и перекрывает поток потока жидкости.

Представленные на рынке модификации могут иметь разные обороты ручки, но принцип их работы сохранен. Кран и его положение регулируются вручную, обеспечивая баланс между двумя нитками.

Просмотры

Есть несколько типов таких устройств:

• С гидравлическим приводом.
• С пневмоприемником.
• С электроприводом.

Трехходовой клапан с электроприводом, например, модель ESBE будет иметь несколько иной принцип работы.Электропривод выполняет функцию обычного термостата, что дает возможность не просто перемешивать потоки, а поддерживать заданную температуру. При снижении / увеличении температуры, привод автоматически изменяет положение отсечной арматуры, увеличение или уменьшения поперечного сечения потока горячей воды. При этом меняется и участок в месте забора холодного потока. В результате на выходе получается вода с постоянной температурой.Никакого вмешательства человека из крана Эсбе не требует. Его работа регулируется автоматом.

Рабочий клапан Princesse

Оснащен электрическими приводами и термостатами Клапаны esbe Одинаково хорошо подходит для использования в системах отопления и горячего водоснабжения. В принципе, кран можно установить на любом трубопроводе, где необходимо смешивать два потока жидкости с поддержанием постоянной температуры. Каким бы качественным и надежным ни был трехходовой вентиль с терморегулятором, у него будет один недостаток, характерный для всех устройств этого вида.

Таким недостатком является сильная строгость точек ввода. Поперечное сечение северита в точке ввода, в свою очередь, увеличивает гидрозист.

Такой кран хорошо подойдет для водопровода. Клапаны ESBE подходят для установки систем «Теплый пол», но для этого требуется особая схема подключения. Помимо описанных выше конструкций на рынке представлены трехходовые термостатические клапаны. Эти устройства часто путают друг с другом, но все же они совершенно разные.Термостатические модели имеют термостат с выносным датчиком, но отличаются не только этим элементом, но и принципом работы. В отличие от обычных моделей, в термостатических кранах поток регулируется только в одной точке, две оставшиеся открыты, и их поперечное сечение не меняется. Выбирая такую ​​конструкцию, необходимо проверить, нет ли ерунды в пункте 2, иначе гидравлическое сопротивление обернется трудностями в устройстве. Можно свести к минимуму проблему, придется установить смесительный клапан в альтернативное кольцо.

Схемы подключения

Клапан трехходовой – схема включения

Практически все трехходовые клапаны, представленные на рынке, соединены по одной схеме. Рассмотрим это на примере кранов ESBE. Начнем с систем водоснабжения, так как здесь чаще всего используют смеситель. Основная цель, с которой устанавливается клапан, – снизить риск обратного потока . Между двумя потоками – с холодной и горячей водой – неизбежно произойдет перепад давления. Это может привести к появлению обратного потока.При установке клапанов ESBE такие повреждения случаются редко. В системах отопления клапаны ESBE используются только в трех направлениях:

• В смесительных узлах типа «Теплый пол».
• Для стабилизации температуры потока жидкости на входящем трубопроводе котла.
• Для уменьшения подачи теплоносителя с высокой температурой от котла в трубопровод.

Клапан в смесительном узле

Рассмотрим, как используется кран ESBE в системах «Теплый пол».Смесительный блок создает в системе дополнительный контур. С распределительным коллектором он соединен двумя точками, что обеспечивает постоянную циркуляцию жидкости на выходе. На входе струя предусмотрена только в том случае, если необходимо получить дополнительное тепло. К смесительному узлу подключен термостатический клапан. Поскольку в точке 2 все клапаны, включая ESBE, находятся в одиночку, может быть недостаточный расход насоса. Для ее увеличения создается вторая линия, позволяющая снизить потребление электроэнергии насосным оборудованием.Вторая строка требуется не всегда. Некоторые модели трехходовых клапанов имеют достаточный проход.

Схема теплого пола с трехходовым клапаном

В случае недостаточной мощности потока на первой линии термостат не сможет открыть проход на необходимое значение . Проблема легко решается двумя способами: второй линией или установкой на нее балансировочного клапана. Второй способ более производительный. Это позволяет точно настроить поток.Можно подключить трехходовой вентиль и по другой схеме, не требующей установки балансировочного крана. Для этого насосное оборудование подключается ко второй линии. В результате сравнивается температура входящего и выходного потоков. Кран с термостатом можно устанавливать в системах с одним контуром. Самый простой пример таких систем – теплые полы в небольших помещениях. Создание сайта микширования здесь , при значительных габаритах , Не всегда оправдано.Теплый пол лучше связать одним контуром. Трехходовой клапан с термостатом установлен на обратной линии, по которой работал охладитель. В этом случае термостат будет вести запорную арматуру, увеличивая сечение и открывая струю. После нагрева трубы термодатчик считает данные и уменьшает поток.

Для котлов отопления

Клапаны трехходовые для отопительных котлов стоит рассмотреть отдельно. Основная задача их установки – не допустить попадания потока холодного теплоносителя на входящую трубу, подключенную к котлу.В противном случае на трубах будет образовываться конденсат, а перепады температур в системе приведут к его деформации в местах стыков стыков. О последствиях таких деформаций говорить не приходится. В лучшем случае образуется небольшой поток, в худшем – систему придется полностью менять.

Трехходовой клапан в системе отопления

Особенно важен для подключения запорных клапанов к емкостям с твердым топливом, для которых характерны существенные перепады температуры во время работы.Подключение смесительного клапана позволяет обеспечить, чтобы на ввод котельного оборудования не попадала жидкость, температура которой ниже 50 градусов. В результате уменьшается перепад температур, снижается негативное влияние холода со всеми вытекающими отсюда последствиями. Рекомендуемая установка смесительных клапанов В системах с пластиковым трубопроводом. Вот цель – не допускать высоких температур теплоносителя в трубопроводе. При всех достоинствах полимеров они плохо выдерживают частое повышение температуры выше рабочих параметров.В таких условиях работы трубопровод быстро разрушается. Рекомендуемые специалистами температурные показатели составляют диапазон от 75 до 85 градусов. Установка клапана позволяет решить множество задач, но модель должна быть подобрана точно по техническим характеристикам инженерной сети, и иметь достаточный проход.

Заключение

Самая простая запорная арматура – это смесительная трехходовая арматура – важный элемент инженерных коммуникаций.Современные модели, созданные на стыке старых традиций и современных технологий, позволили добиться отличных результатов их использования с самыми разными целями.

Шведская компания Esbe (ESBI) уже много лет является общепризнанным лидером в области систем водяного отопления и охлаждения. Трехходовые смесительные клапаны ESBE серий VRG 131 и 3F, а также электроприводы ESBE ARA и 90-й серии являются примером отличного качества и надежности по доступной цене. Широкий ассортимент смесительных клапанов ESBE позволяет сделать оптимальный выбор в зависимости от требований системы.В качестве материалов используются высококачественные латунные сплавы или чугун. Клапаны доступны с резьбовыми или фланцевыми соединениями.

Модель	код поставщика	Ду, мм.	Соединение	KVS, м³ / час	Масса, кг	Повторы
VRG131-15-0.4 Цена>	11600100	15	RP 1/2 “	0,4	0,40	–
VRG131-15-0.63 Цена>	11600200	15	RP 1/2 “	0,63	0,40	–
VRG131-15-1 Цена>	11600300	15	RP 1/2 “	1,0	0,40	–
VRG131-15-1.6 Цена>	11600400	15	RP 1/2 “	1,6	0,40	–
VRG131-15-2.5 Цена>	11600500	15	RP 1/2 “	2,5	0,40	3МГ15, 3Г15
VRG131-15-4 Цена>	11600600	15	RP 1/2 “	4,0	0,40	–
VRG131-20-2,5 Цена>	11600700	20	RP 3/4 “	2,5	0,43	–
VRG131-20-4 Цена>	11600800	20	RP 3/4 “	4,0	0,43	–
VRG131-20-6.3 Цена>	11600900	20	RP 3/4 “	6,3	0,43	3MG20, 3G20
VRG131-25-6.3 Цена>>	11601000	25	RP 1 “	6,3	0,70	–
VRG131-25-10 Цена>	11601100	25	RP 1 “	10	0,70	3 мг25, 3g25
VRG131-32-16 Цена>	11601200	32	RP 1 1/4 “	16	0,95	3 мг 32, 3 г 32
VRG131-40-25 Цена>	11603400	40	RP 1 1/2 “	25	1,68	3G40.
VRG131-50-40 Цена>	11603600	50	RP 2 “	40	2,30	3G50
VRG132-25-10 Цена>	11602500	25	G 1 1/4 “	10	0,70	3MGA25
VRG132-32-16 Цена>	11602600	32	G 1 1/2 “	16	0,95	3MGA25

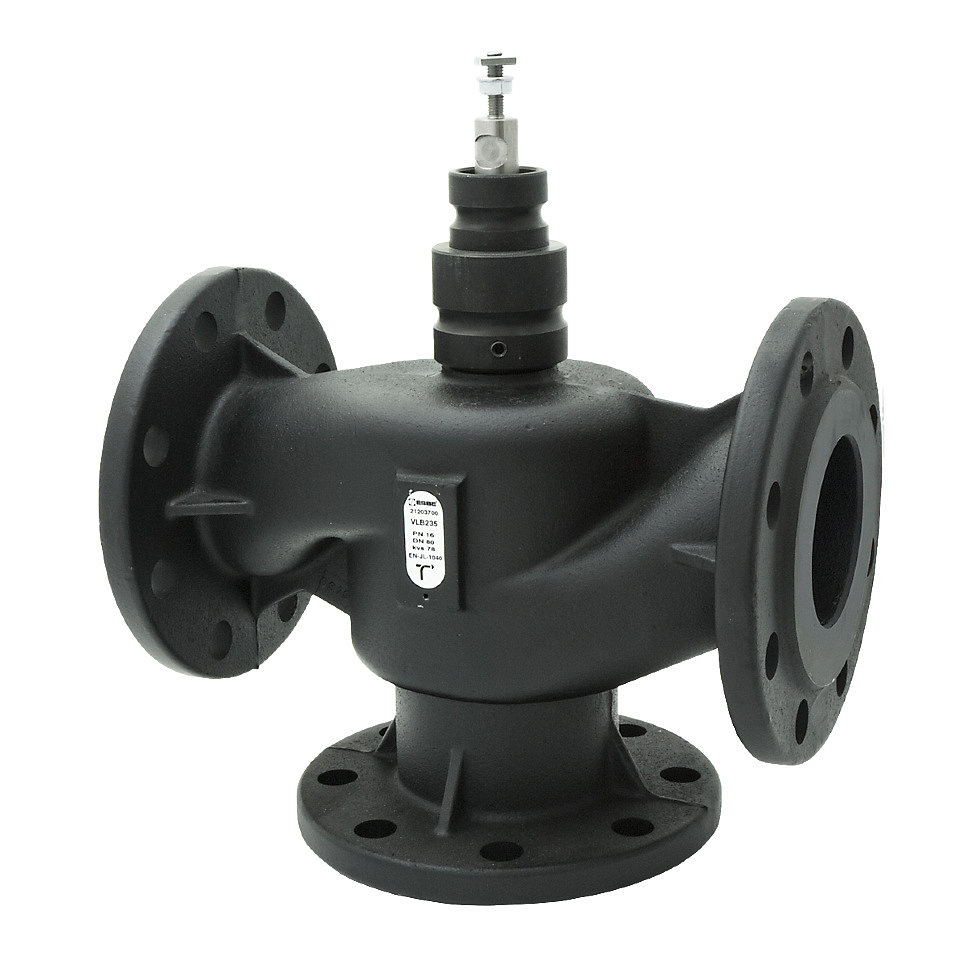

Фланцевые смесительные клапаны ESBE 3F, 4F Смесительные фланцевые клапаны ESBE 3F, 4F изготовлены из чугуна и находят широкое применение в системах отопления и охлаждения.Клапаны ESBE 3F могут использоваться в закрытых системах с водой, не содержащей растворенного кислорода. При работе клапана ESBE 3F, 4f более горячий теплоноситель смешивается с холодным, поступающим в котел, что обеспечивает повышение температуры теплоносителя, возвращающегося в котел. Благодаря этому снижается риск низкотемпературной коррозии. Клапаны изготавливаются с размерами DN 32-150. Фланцевые соединения, корпус чугун, золотник латунный, уплотнение – EPDM, T = -10C … 110C. PMAX = 6 бар

Модель	код поставщика	Ду, мм.	Крутящий момент Требуемый привод, нм	KVS, м³ / час	Масса, кг
3Ф-20 Цена>	11100100	20	3	12	3,5
3Ф-25 Цена>	11100200	25	3	18	4,0
3Ф-32 Цена>	11100300	32	5	28	5,9
3Ф-40 Цена>	11100400	40	5	44	6,8
3Ф-50 Цена>	11100600	50	10	60	9,1
3Ф-65 Цена>	11100800	65	10	90	10,0
3Ф-80 Цена>	11101000	80	10	150	16,2
3Ф-100 Цена>	11101200	100	15	225	21,0
3Ф-125 Цена>	11101400	125	15	280	27,0
3Ф-150 Цена>>	11101600	150	15	400	37,0
4Ф-50 Цена>>	11101900	50	10	60	11,0
4Ф-65 Цена>	11102000	65	10	90	12,2
4F-80 Цена>	11102100	80	10	150	20,0
4Ф-100 Цена>>	11102200	100	15	225	25,0

Электроприводы, приводы ESBE ARA 600 для трехходовых смесительных клапанов. Приводы ESBE ARA 600 Разработаны для автоматизации клапанов серий VRG, VRB, MG, G, F Разные модели Обеспечивают разное время закрытия, в среднем от 15 до 240 секунд. Надежность, эффективность и удобство использования – основные принципы, которыми руководствуются специалисты ESBE при разработке сервоприводов ESBE ARA.

Модель	код поставщика	Эл. еда	Время закрыть	Контроль	Усилие	Повторы
Ara639 Цена>>	12520100	AC / DC 24 В	15/30/60/120 сек.	0-10 В / 4-20 мА	6 нм	–
Ara642 Цена>	12101600	~ 230 В.	30 сек.	3-х точечный с доп. от	6 нм	–
Ara651 Цена>	12101200	~ 230 В.	60 сек.	3-точечный	6 нм	65
Ara652 Цена>	12101700	~ 230 В.	60 сек.	3-х точечный с доп. от	6 нм	65 м
Ara655 Цена>	12120900	~ 230 В.	60 сек.	2-точечный	6 нм	68
Ara659 Цена>	12520200	AC / DC 24 В	45/120 сек.	0-10 В / 4-20 мА	6 нм	62p
Ara661 Цена>	12101300	~ 230 В.	120 секунд.	3-точечный	6 нм	66
Ara662 Цена>	12101800	~ 230 В.	120 секунд.	3-х точечный с доп. от	6 нм	66м.
Ara663 Цена>	12100300	В 24 В.	120 секунд.	3-точечный	6 нм	62
Ara664 Цена>	12100800	АС 24 В.	120 секунд.	3-х точечный с доп. от	6 нм	62 кв.м.

Электроприводы, приводы ESBE серии 90. Компактные реверсивные приводы ESBE серии 90 предназначены для управления регулирующими клапанами ESBE типоразмеров DN 15–150, момент силы 5–15 нм. Эти сервоприводы поставляются в трех версиях, в зависимости от типа управляющего сигнала: 2-точечный, 3-точечный или пропорциональный, оснащены концевыми выключателями в крайних положениях и имеют возможность регулировать рабочий угол в диапазоне 30-180 °. °.ESBE 90 позволяет управлять клапаном и вручную, при этом положение отображается на индикаторном диске. В эту серию входят электроприводы как на 24 В, так и на 230 В, с разным временем открытия. Акторы ESBE 90 эффективно работают с клапанами серий VRG100, VRG200, VRG300, VRG200, VRG300, VRG200, F, MG, G, BIV и H.

Модель	код поставщика	Эл. еда	Время закрыть	Контроль	Усилие
92 Цена>	12050600	АС 24 В.	60 сек.	3-точечный	15 нм
92Р Цена>>	12550100	AC / DC 24 В	60/90/120 сек.	0-10 В / 4-20 мА	15 нм
93 Цена>	12051300	В 24 В.	240 секунд.	3-точечный	15 нм
94 Цена>	12051700	~ 230 В.	15 сек.	3-точечный	5 нм
95 Цена>	12051900	~ 230 В.	60 сек.	3-точечный	15 нм
95-2 Цена>	12052000	~ 230 В.	120 секунд.	3-точечный	15 нм
95м Цена>>	12052200	~ 230 В.	60 сек.	3-х точечный с доп. от	15 нм
95-2м Цена>	12052100	~ 230 В.	120 секунд.	3-х точечный с доп. от	15 нм
96 Цена>	12052300	~ 230 В.	240 секунд.	3-точечный	15 нм
97 Цена>	12052500	~ 230 В.	15 сек.	2-точечный	5 нм
98 Цена>	12052600	~ 230 В.	60 сек.	2-точечный	15 нм

Контроллеры ESBE серии CRB, CRA, 90C, CUA. Современные контроллеры ESBE CRB серий CRB, CRA, 90C и CUA были разработаны для обеспечения более высокого уровня комфорта и экономии энергии.В серию CRA входят комбинированные приводы и контроллеры постоянного температурного уровня с возможностью регулирования температуры от 5 до 95 ° С. Контроллеры CRB со встроенным приводом и удобным интерфейсом состоят из привода и дисплея с комнатной температурой. датчик, на основании показаний которого настраивается. Контроллеры ESBE CRB и CRA используются с клапанами следующих серий: VRG100, VRG200, VRG300, VRB100, G, BIV, H и HG, F.

Модель	код поставщика	Эл.еда	Время закрыть	Усилие
CRA111 Цена>	12720100	~ 230 В.	30 сек.	6 нм
CRA121 Цена>	12742100	~ 230 В.	120 секунд.	15 нм
CRA122 Цена>	12742200	АС 24 В.	120 секунд.	15 нм
CRB111 Цена>	12660100	~ 230 В.	30 сек.	6 нм
CRB114 Цена>	12661400	~ 230 В.	30 сек.	6 нм
CRB122 Цена>>	12662200	~ 230 В.	30 сек.	6 нм
CRC111 Цена>>	12820100	~ 230 В.	30 сек.	6 нм
CRC121 Цена>>	12842100	~ 230 В.	120 секунд.	15 нм
Cua111 Цена>	12640100	~ 230 В.	120 секунд.	15 нм
CUA122 Цена>	12642200	~ 230 В.	120 секунд.	15 нм
90C-1A-90 Цена>>	12601500	~ 230 В.	120 секунд.	15 нм
90C-1B-90 Цена>>	12601600	~ 230 В.	120 секунд.	15 нм
90C-1C-90 Цена>>	12601700	~ 230 В.	120 секунд.	15 нм
90C-3B-90 Цена>>	12603600	~ 230 В.	120 секунд.	15 нм
90C-3C-90 Цена>>	12603700	~ 230 В.	120 секунд.	15 нм

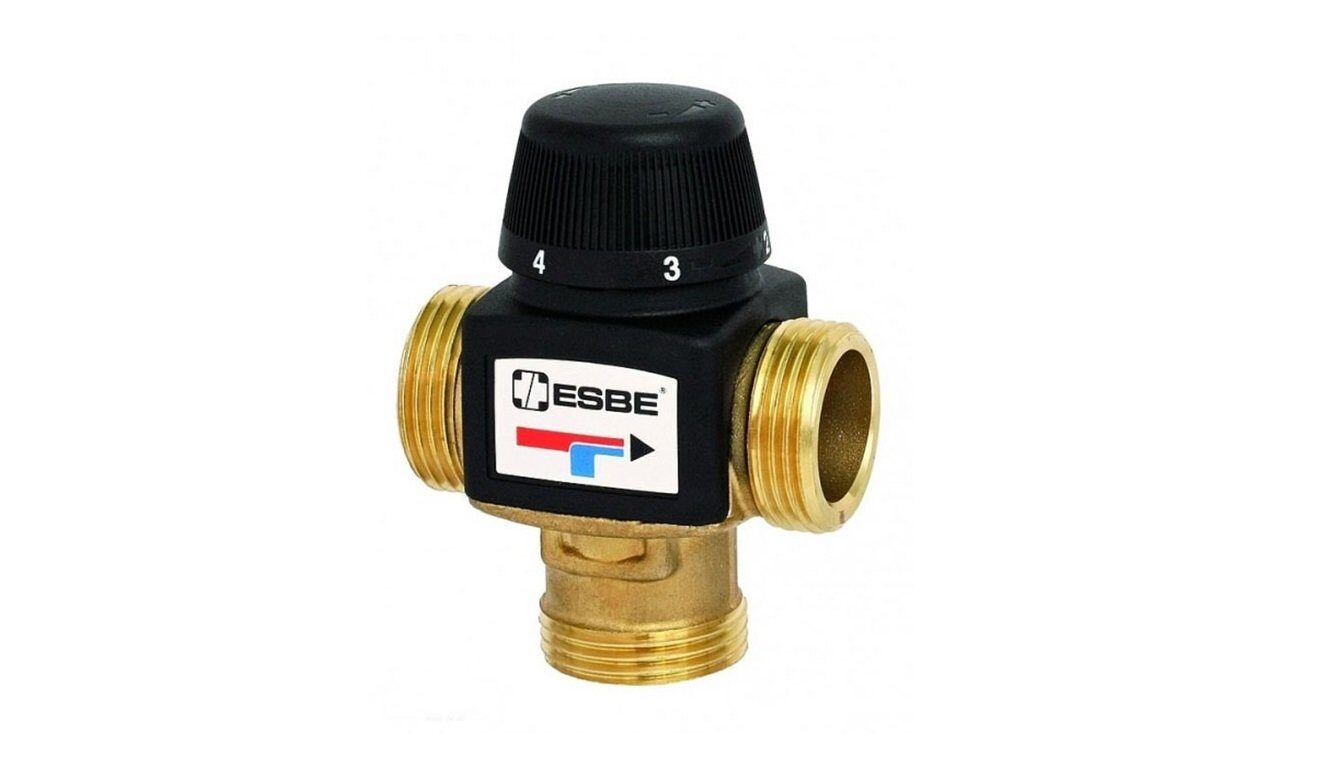

Термостатические смесительные клапаны ESBE VTA320, VTA370, VTA570 Термостатические клапаны ESBE базовой серии VTA 320, VTA 370 обладают высокой пропускной способностью и повышенной функциональностью. В зависимости от модели может использоваться в бытовых системах горячего водоснабжения и уличного отопления. Основные функции этих клапанов – асимметричное направление потока и защита от возгорания.Защита от ожогов основана на автоматическом прекращении подачи горячей воды при прекращении подачи холодной воды. Соединительный компаунд, корпус клапана-латунь ДЗР, золотник – латунь, уплотнение EPDM, PN = 10, Макс.температура охлаждающей жидкости. 95C.

Модель	код поставщика	Присоединение	KVS, м³ / час	Pace. Диапазон, ° С	Масса, кг
VTA321-15 Цена>	31100300	RP 1/2 “	1,5	20–43	0,45
VTA321-20 Цена>	31100700	RP 3/4 “	1,6	20–43	0,48
VTA321-20 Цена>	31100800	RP 3/4 “	1,6	35-60	0,48
Цена VTA322-25>	31101000	G 1 “	1,6	35–60	0,48
VTA372-25 Цена>	31200100	G 1 “	3,4	20–55	0,52
VTA572-25 Цена>	31702100	G 1 “	4,5	20–55	0,86

2-ходовой регулирующий клапан серии VLA121

Модель	код поставщика	DN.	KVS, м³ / час	Присоединение	Бек, кг.
VLA121-15-1.6	21150100	15	1,6	RP 1/2 “	1,0
VLA121-15-2,5 Цена>>	21150200	15	2,5	RP 1/2 “	1,0
VLA121-15-4 Цена>	21150300	15	4	RP 1/2 “	1.0
VLA121-20-6.3 Цена>	21150400	20	6,3	RP 3/4 “	1,2
VLA121-25-10 Цена>	21150500	25	10	RP 1 “	1,3
VLA121-32-16 Цена>>	21150600	32	16	RP 1 1/4 “	1,8
VLA121-40-25 Цена>	21150700	40	25	RP 1 1/2 “	2.7
VLA121-50-38 Цена>>	21150800	50	38	RP 2 “	4,2

3-ходовой регулирующий клапан серии VLA131

Модель	код поставщика	DN.	KVS, м³ / час	Присоединение	Бек, кг.
VLA131-15-1.6	21150900	15	1,6	RP 1/2 “	1,1
VLA131-15-2.5	21151000	15	2,5	RP 1/2 “	1,1
VLA131-15-4 Цена>	21151100	15	4	RP 1/2 “	1,1
VLA131-20-6.3 Цена>	21151200	20	6.3	RP 3/4 “	1,3
VLA131-25-10 Цена>	21151300	25	10	RP 1 “	1,5
VLA131-32-16 Цена>>	21151400	32	16	RP 1 1/4 “	2,1
VLA131-40-25 Цена>	21151500	40	25	RP 1 1/2 “	3.0
VLA131-50-38 Цена>>	21151600	50	38	RP 2 “	4,7

Двухходовой регулирующий клапан серии VLE122

Модель	код поставщика	DN.	KVS, м³ / час	Присоединение	Бек, кг.
Вле122-15-0.25	21250100	15	0,25	G 1 “	1,0
Вле122-15-0.4 Цена>>	21250200	15	0,4	G 1 “	1,0
Вле122-15-0.63 Цена>>	21250300	15	0,63	G 1 “	1,0
Вле122-15-1 Цена>	21250400	15	1	G 1 “	1.0
Вле122-15-1.6 Цена>>	21250500	15	1,6	G 1 “	1,0
Вле122-15-2,5 Цена>>	21250600	15	2,5	G 1 “	1,0
Вле122-15-4 Цена>	21250700	15	4	G 1 “	1,0
Вле122-20-6.3 Цена>	21250800	20	6,3	G 1 1/4 “	1,2
Вле122-25-10 Цена>	21250900	25	10	G 1 1/2 “	1,4
Вле122-32-16 Цена>	21251000	32	16	G 2 “	1,8
Вле122-40-25 Цена>	21251100	40	25	G 2 1/4 “	2.6
Вле122-50-38 Цена>>	21251200	50	38	G 2 3/4 дюйма	4,3

3-ходовой регулирующий клапан серии VLE132

Модель	код поставщика	DN.	KVS, м³ / час	Присоединение	Бек, кг.
Вле132-15-1.6	21251300	15	1,6	G 1 “	1,1
Вле132-15-2,5 Цена>>	21251400	15	2,5	G 1 “	1,1
Вле132-15-4 Цена>	21251500	15	4	G 1 “	1,1
Vle132-20-6.3 Цена>	21251600	20	6.3	G 1 1/4 “	1,3
Вле132-25-10 Цена>	21251700	25	10	G 1 1/2 “	1,6
Вле132-32-16 Цена>	21251800	32	16	G 2 “	2,0
Вле132-40-25 Цена>	21251900	40	25	G 2 1/4 “	2.9
Вле132-50-38 Цена>	21252000	50	38	G 2 3/4 дюйма	4,6

2-ходовой регулирующий клапан серии VLA325

Модель	код поставщика	DN.	KVS, м³ / час	Ход штока, мм	Бек, кг.
VLA325-15-1.6 Цена>	21200100	15	1,6	20	2,1
VLA325-15-2,5 Цена>	21200200	15	2,5	20	2,1
VLA325-15-4 Цена>	21200300	15	4	20	2,1
VLA325-20-6.3 Цена>	21200400	20	6.3	20	2,6
VLA325-25-10 Цена>	21200500	25	10	20	3,2
VLA325-32-16 Цена>	21200600	32	16	20	4,6
VLA325-40-25 Цена>	21200700	40	25	20	5,8
VLA325-50-38 Цена>	21200800	50	38	20	8.0

2-ходовой регулирующий клапан серии VLB325

Модель	код поставщика	DN.	KVS, м³ / час	Ход штока, мм	Бек, кг.	Повторы
VLB325-65-63 Цена>>	21220100	65	63	25	23.0	VLB225 21203100.
VLB325-80-100 Цена>>	21220200	80	100	45	30,0	VLB225 21203200.
VLB325-100-130 Цена>>	21220300	100	130	45	45,6	VLB225 21203300.
VLB325-125-200	21220400	125	200	45	55.0	VLB225 21203400.
VLB325-150-300	21220500	150	300	45	71,0	VLB225 21203500.

3-ходовой регулирующий клапан серии VLA335

Модель	код поставщика	DN.	KVS, м³ / час	Ход штока, мм	Бек, кг.
VLA335-15-1.6	21200900	15	1,6	20	2,5
VLA335-15-2.5 Цена>	21201000	15	2,5	20	2,5
VLA335-15-4 Цена>	21201100	15	4	20	2,5
VLA335-20-6.3 Цена>	21201200	20	6.3	20	3,2
VLA335-25-10 Цена>	21201300	25	10	20	3,8
VLA335-32-16 Цена>>	21201400	32	16	20	6,6
VLA335-40-25 Цена>	21201500	40	25	20	7,5
VLA335-50-38 Цена>>	21201600	50	38	20	10

3-ходовой регулирующий клапан серии VLB335

Модель	код поставщика	DN.	КВС, м³ / час	Ход штока, мм	Бек, кг.	Повторы
VLB335-65-63 Цена>>	21221100	65	63	25	19,0	VLB235 21203600.
VLB335-80-100 Цена>>	21221200	80	100	45	24.0	VLB235 21203700.
VLB335-100-130 Цена>>	21221300	100	130	45	32,0	VLB235 21203800.
VLB335-125-200	21221400	125	200	45	46,0	VLB235 21203900.
VLB335-150-300	21221500	150	300	45	61.0	VLB235 21204000.

	Клапаны хирургической регулировки ESBE VLC125 Двухходовые регулирующие фланцевые клапаны ESBE VLC125 используются для регулирования расхода охлаждающей жидкости. Клапаны изготовлены из высокопрочного чугуна, что позволяет использовать их в системах отопления и охлаждения с давлением до 25 бар. Серия VLC125 имеет фланцевые соединения и производится в размерах DN15-DN50. Клапаны предназначены для автоматической работы в сочетании с электроприводами ESBE.
VLC125-40-16	21302600	40	16	20	7,7
VLC125-40-25 Цена>	21301100	40	25	20	8,8
VLC125-50-38 Цена>>	21301200	50	38	20	12,6

	Электроприводы регулирующих клапанов грузовых автомобилей ESBE Серия линейных приводов ESBE на 230 В или 24 В, с аналоговым или импульсным управлением.Приводы имеют разное усилие и адаптированы для клапанов с разным прогоном штока. Также представлена ​​отдельная линейка приводов, имеющих возвратную пружину. В зависимости от модели клапаны, оснащенные такими приводами, могут быть нормально закрытыми или нормально открытыми. ALD121 22150500 AC / DC 24 В	2200	20 сек.	Ald144 22151200.
ALh234 Цена>	22220100	3 позиции. / 0 … 10 В	AC / DC 24 В	900	15 сек.	–
ALh334 Цена>	22221100	3 позиции. / 0 … 10 В	AC / DC 24 В	900	15 сек.	–

Клапан смесительный трехходовой Имеет довольно простое устройство. Он состоит из корпуса с двумя входами и одним выходом, а также стержня особой формы, на котором установлена ​​ручка (для ручного управления) или электропривода (для автоматического регулирования температуры потока).Шток способен вращаться по вертикальной оси, перекрывая в той или иной степени вход горячей или холодной воды, за счет чего создается определенное соотношение потоков и в результате получается смесь заданной температуры. на выходе. Материал корпуса трехходового клапана – это чаще всего латунный сплав или чугун. Стержень изготавливается из латуни, чугуна или нержавеющей стали.

Управление трехходовым клапаном Осуществляется с помощью смонтированного на приводе электропривода, который поставляется отдельно.Основными характеристиками электроприводов являются: время поворота стержня на 90 градусов; Усилие, с которым привод способен вращать шток; Электрическое напряжение и управляющий сигнал (двухточечный, трехточечный, пропорциональный). Электропривод получает сигнал от общедоступного контроллера, который на основании показаний различных датчиков температуры рассчитывает положение штока трехходового клапана для получения заданной температуры охлаждающей жидкости на выходе.

Выбор электропривода поворотного трехходового смесительного клапана. Для соединения смесительных клапанов ESBE. Применяются приводы серии ARA600, для фланцевых чугунных клапанов – eSBE серии 90. Если задвижка используется как утяжеленная, то привод должен быть с 2-позиционным управлением. Если как микширование, то 3-точечное управление или пропорциональное управление: сигнал 0-10В. Затем выберите желаемую комбинацию временной шкалы поворота и назначения клапана. На горячее водоснабжение хватит 60 секунд, а для подачи теплоносителя к радиаторам чаще всего используются электроприводы с временем вращения стержня 120 секунд.При необходимости управлять внешним оборудованием в зависимости от положения клапана (например, выключить ненужный насос и т. Д.) Определить, нужен ли вспомогательный выключатель. Когда все технические характеристики электропривода определены, не составит большого труда выбрать из представленных моделей ту, которая будет выполнять все указанные функции.

Отправить материал вам по электронной почте

В широком диапазоне запорных клапанов, используемых в тепловых сетях, есть один элемент, который используется нечасто.По форме он похож на тройник, но внутреннее наполнение от последнего отличается. Да и назначение у него совсем другое. Это трехходовой вентиль для отопления с термостатом. Схема его установки, а также принцип работы будут рассмотрены в сегодняшнем обзоре.

Трехходовой клапан с термоголовкой зонального типа

В основном трехходовые клапаны делятся по принципу действия. Здесь три позиции:

• микширование,
• деление
• переключение.

Первый смешал два потока теплоносителя с разной температурой в один, второй, наоборот, разделен одним потоком на два. А третий просто переключает движение воды с одного направления (контура) на другое. Две первые разновидности внешнего вида. Схема нанесена друг на друга, поэтому на их корпус нанесена схема, которая показывает, для каких целей необходимо использовать устройство.

Что касается третьей позиции, то ее легко отличить от остальных.В нем дополнительно есть блок, с помощью которого происходит переключение. Клапан этого типа обычно устанавливается двухконтурным, когда необходимо перенаправить поток из системы отопления в и наоборот.

Статья по теме:

Устройство и принцип работы трехходового клапана в системе отопления

Итак, в первую очередь разберемся с устройством. Чтобы было легче понять, что внутри клапана, необходимо рассмотреть фото ниже, на котором устройство изображено в разрезе.Он состоит из трех труб (две боковые внизу), между которыми расположена смесительная камера. С четвертой стороны (вверху) расположена термоголовка, отвечающая за контроль температуры теплоносителя.

Внутри прибора от термостата выходит подпружиненный стержень с двумя плоскими клапанами затухания. Их диаметр соответствует диаметру седел форсунок. Вместо этого можно установить один шаровой кран, расположенный внутри смесительной камеры между двумя седлами.При давлении клапана клапаны частично перекрываются от нижнего сопла и открываются сверху. Все равно наоборот, если штанга поднимается вверх.

Но тут надо разобраться, по каким законам работают, под действием какой силы понижается или повышается. Все дело в термоголовке. Внутри него расположен датчик температуры, заполненный специальной жидкостью. Он чувствителен к теплу. Как только температура теплоносителя начинает повышаться, жидкость расширяется и поднимается по капиллярной трубке в специальный сильфон (емкость), который находится в термоголовке.Сам резервуар начинает расширяться, раскручивается и давит на штангу. Последний опускается и открывает нижнее сопло, откуда в трехходовой клапан поступает холодная вода. Из левой трубы идет горячее (см. Фото).

Конечно, попросту при любом повышении температуры воды давления не может быть. Для этого на термоголовке есть градация температуры, которая регулируется вручную. Это параметр, который является моментом нажатия на стержень.

Итак, шток среагировал на изменение температуры теплоносителя в подающем трубопроводе, открыл нижний для холодной воды, а внутри клапана произошло смешение горячей и холодной среды до необходимой температуры.То есть получается, что температура теплоносителя на входе не изменилась, а на выходе стала меньше.

В случае, если охлаждающая жидкость продолжает нагреваться, шток может упасть в самое нижнее возможное положение. То есть полностью закроет подачу горячей воды и полностью обнаружит поток холодной. И так будет до тех пор, пока теплоноситель внутри системы отопления не опустится до нужной температуры. После чего открывается верхний вентиль, запускается горячая вода.

Это то, чем управляет смесительный регулирующий трехходовой клапан. Что касается сепарационной модели, то принцип работы практически такой же, только наоборот. В одном сопле он включает охлаждающую жидкость, внутри корпуса устройства он разделяется на два потока и выходит из двух соседних сопел.

Запорная арматура данного типа устанавливается на тех участках, где поток теплоносителя должен делиться на два контура. Один из них будет с постоянным тепловым режимом, другой – с переменным.Первый – это поток жидкости, к которому предъявляются требования к качеству. Второй с требованиями по количеству. При этом чисто структурный поток с постоянным гидродистоном никогда не перекрывается, потому что в конструкции устройства длина стержня сделана таким образом, чтобы клапан не перекрывал постоянный контур.

Но необходимо отметить, что длину стержня можно регулировать. Это дает возможность регулировать необходимый объем теплоносителя на постоянном контуре.Что касается переменной, то она может полностью перекрываться. Таким образом регулируется расход и давление теплоносителя в системе отопления. Как видите, принцип работы крана трехходового достаточно прост. Главное – точно выбрать тип устройства и установить его в желаемом месте на схеме.

Как работает трехходовой термостатический вентиль в системе «Теплый пол»

Чтобы было понятно, как работает схема клапана, можно привести пример циркуляции теплоносителя в системе теплого пола.Трехходовой кран для теплого пола смесительный. Схема циркуляции Вот:

• горячая вода через коллектор поступает в отвал;
• он должен иметь определенную температуру, которая отслеживается в процессе прохождения трехходового клапана;
• , как только его значение превышает допустимое, клапан открывает один из контуров, который подключен к реверсе нагрева;
• внутрь поступает остывший теплоноситель, понижающий температуру,
• после этого смешанная вода поступает в контур отопления теплого пола;
• как только температура упадет до желаемой, внутри клапана перекрывается петля контура с обраткой.

Клапаны трехходовые с приводами

Специалисты утверждают, что регулировка трехходового клапана с помощью термоголовки и датчика является наиболее простым и точным. Кроме того, он не требует затрат на электроэнергию. Именно поэтому этот тип трехходовых клапанов сегодня популярен. Но вы можете контролировать процесс и другими способами. Простое из них – ручное. Скажем прямо, не самый точный вариант, ведь диапазон глубины погружения штока задается рукояткой, расположенной снаружи корпуса клапана.

Внимание! Клапан с такой регулировкой рекомендуется использовать только в тех системах отопления, где перепады температур незначительны.

Второй вариант – регулирование температурного режима с помощью электроприводов. Они получают команды от контроллера.

Трехходовой клапан с электроприводом

Установленные на клапанах двигатели часто называют сервоприводами. По сути, это обычные электродвигатели, у которых вал не крутится, а в определенной степени вращается.Следует отметить, что в эту категорию входят любые типы двигателей, например, тепловые. Главное, выполнять условие вращения, а не вращения.

Производители сегодня предлагают две позиции относительно конфигурации. Первый – это полный комплект, включающий в себя контроллер и датчик температуры. Есть возможность сразу настроить прибор на нужную температуру, а также на угол поворота, например, от 0 до 180 °. В этом случае возможны любые промежуточные значения.Второй – это отдельный привод с датчиком внутри, к которому нужно добавить контроллер, как отдельный элемент.

Что касается контроллера, то это устройство, которое решает задачи управления сигналами. В случае нагрева он реагирует на изменения температуры, которые датчик температуры сигнализирует датчику температуры. Он обрабатывает сигналы и решает, что делать – открыть вентиль или закрыть, а точнее повернуть по часовой стрелке или против. Сегодня производители предлагают огромный модельный ряд кранов трехходовых с электроприводом.Один из самых популярных брендов – «ESBE» (Швеция).

Клапан трехходовой ESBE с электроприводом

Прежде всего, необходимо обозначить, что эта марка клапанов находится внутри шара со сквозными прорезями. Последние открывают или закрывают два канала, третий всегда остается открытым. Через него теплоноситель поступает в систему отопления. Градус поворота – 90 ÷ 180 °.

В магазинах клапаны данной модели продаются отдельно от сервопривода, поэтому перед установкой их подключают, вставив ось (вал) привода в верхнюю часть штока.Имеет отверстие под ось. После этого необходимо точно по прилагаемой к прибору инструкции произвести настройку по температурному режиму.

Сегодня производитель предлагает достаточно широкий модельный ряд трехходовых клапанов ESBE с приводом и без него:

Другие модели трехходовых клапанов

Еще одна известная марка – трехходовой клапан Roven от южнокорейской компании. Следует отметить, что данное устройство является составной частью двухконтурного котла данного производителя.И устанавливается внутри отопительного оборудования. Основное его предназначение – разделить теплоноситель на подачу в тепловую сеть и на горячее водоснабжение.

Внимание! Клапаны Naven ремонту не подлежат. Основная причина поломки – это зубчатая передача от мотора к штанге. Запчасти нигде не продаются. При выходе устройства из строя его необходимо заменить.

Датская компания Danfoss – известный производитель трехходовых клапанов.Предлагается четыре модели, которые предназначены для разных систем:

Фото	Модель	Назначение
	VF3.	Применяется в системах кондиционирования и теплоснабжения. Материал изготовления – чугун. С фланцевым соединением.
	Vmv	Применяется только в системах отопления. Материал изготовления – бронза или нержавеющая сталь.
	VRB3.	Это смеситель, который также используется в системах отопления и холодильниках.Материал – нержавеющая сталь.
	VRG3.	Устанавливается в тепловых сетях или при транспортировке хладагента. Материал либо нержавеющая сталь, либо чугун.

Цепи подключения трехходового клапана к тепловой сети

После всех анализов конструкции клапана и принципа его действия появилось понимание, как его можно использовать в различных системах отопления. Чаще всего его применяют в трех случаях.

• В самой теплой системе температура теплоносителя должна быть в пределах + 45 ° С. Именно такой режим поддерживается прибором. Об этом было сказано выше, и было показано, как это должно работать.
• Для защиты от образования конденсата внутри топки. Бывает, когда в теплообменник генератора обратным ходом попадает относительно сильно холодная вода. Из-за этого на внешних поверхностях образуются капли воды из конденсированного пара. Допускать нельзя, потому что конденсат сокращает срок эксплуатации оборудования.
• Если есть необходимость поддерживать разную температуру в разных частях системы отопления.

Первого варианта не будет, потому что он уже описан. Что касается второго случая, то за основу необходимо взять фото ниже.

На схеме двойного контура: один большой проходит через радиаторы, второй закорачивается (это вертикальная красная линия, начало которой вверху к радиаторам, конец упирается в вентиль внизу).Пока котел не прогрелся, теплоноситель движется по короткому замыканию. Температура поднялась до необходимой, клапан перекрывает байпас и открывает реверс (нижняя синяя линия).

И третья позиция, которая основана на распределении теплоносителя по потребителям, у них требуемая температура не всегда одинакова. Например, для бойлера косвенного нагрева воды требуется вода с большей температурой, для батарей с меньшей, а для теплых полов и того меньше.

Внимание! При такой схеме нет необходимости устанавливать регулирующую запорную арматуру перед котлом.

Схема разводки с установкой трехходового клапана должна быть примерно такой, как показано на фото ниже.

Трехходовые клапаны отопления с фиксированной температурой теплоносителя

Это так называемый бюджетный вариант. По цене дешевле 30-35% устройств с накопителями. Чем он отличается от всех остальных. В его конструкции нет ни стержней, ни датчиков, ни термоголовок. Внутри находится так называемый термостатический элемент, настроенный на определенную температуру теплоносителя.Например, это может быть как + 45 ° С, так и + 65 ° С. То есть показатель может быть любым в зависимости от требований потребителя горячей воды.

Элемент выбирается на заводе и устанавливается там, поэтому на клапане необходимо указать, какая температура на выходе будет после него. Например, если вам нужен клапан для теплого пола, то выбираем с температурой + 45 ° С. Положительной стороной этих устройств является их дешевизна. Минус – невозможность регулировать температурный режим воды.

Внимание! Если задвижка этого типа установлена ​​на байпасе твердотопливного котла, то перед покупкой необходимо изучить паспорт самого генератора. Основным показателем для клапана является температура воды в обратном контуре. Именно по ней и выбирается устройство.

ESBE 3- и 4-ходовые смесительные клапаны типа G и F Инструкции

Подключение: 91M, 92M, 92-2M и 93M для «плавающих» сигналов (см.).Для приводов ESBE 92P и 92K2 см. Инструкции по установке привода. Предупреждение: Всегда отключайте все электрическое питание перед снятием или обслуживанием привода. – Электропривод питается от трансформатора 24 В переменного тока, минимум 3 ВА. – Снимите четыре винта крышки и снимите крышку с привода. – Удалите одну (или две) заглушки для проводки и установите одну (или две) «штуцеры для кабелепровода». Все провода должны проходить через эти штуцеры. – Подключите «общий» от блока управления (или трансформатора) к клемме «N».- Подключите управляющий выход для вращения по часовой стрелке к «Верхнему контакту L1» и подключите управляющий выход для вращения против часовой стрелки к «Нижнему контакту L1» вспомогательного переключателя – приводы ESBE 91M, 92M, 92-2M и 93M включает один полностью регулируемый вспомогательный переключатель. Электропроводка должна быть подключена, как показано на. Чтобы установить положение переключения, поверните кулачок (см.). Перед включением питания установите на место крышку и закрепите ее. Регулировка степени вращения – приводы ESBE серии 90 не требуют регулировки при использовании с клапанами ESBE .Однако, если привод используется для приложения, требующего разной степени вращения, средний и нижний кулачки можно отрегулировать для обеспечения поворота от 30 ° до 180 °. Для доступа к кулачкам кулачок, управляющий вспомогательным переключателем, должен быть удален. Видеть . Всегда выключайте все питание перед выполнением настроек. Тест: проверьте вращение клапана, чтобы убедиться, что клапан полностью открывается и полностью закрывается. Возможен поворот от 30 ° до 180 ° с помощью среднего и нижнего кулачков в тех случаях, когда они требуются.Для доступа доп. кулачок переключателя необходимо снять. ИНСТРУКЦИИ ПО УСТАНОВКЕ ТРЕХХОДОВОГО КЛАПАНА ESBE Подключите клапан к системе • Трехходовые клапаны ESBE могут быть подключены к трехходовому смешиванию или Приложения с 3-ходовым перераспределением • 3-ходовое смешивание : 2 входа, 1 выход • 3-ходовое отведение: 1 вход, 2 выхода • Системный порт или порт на клапане, который будет подавать смешанный вода в систему, никогда не должна быть центральным портом.• Установите клапан так, чтобы привод (если таковой имеется) не находился ниже клапана (то есть обращен к полу). Сориентируйте лицевую пластину клапана • Лицевую пластину можно перевернуть и повернуть в соответствии с конфигурацией трубопровода. ТРЕХСТОРОННЕЕ СМЕШИВАНИЕ – Два входа температуры, один смешанный выход A) B) 0 10 10 0 MC) D) N L1 L1 1 2 3 0 За технической поддержкой или дополнительной информацией о продукте обращайтесь: Danfoss Inc. Danfoss Inc. 7941 Corporate Drive 6711 Mississauga Road · Suite 410 Baltimore, MD USA 21236 Mississauga, ON, L5N 2W3 Canada Телефон: (433) 512 – 0266 Телефон: (905) 285 – 2050 Факс: (443) 512 – 0270 Факс: (905) 285 – 2055 10 Электронная почта: heatinginfo @ danfoss.com Эл. почта: [email protected] www.na.heating.danfoss.com www.na.heating.danfoss.com 4 1 10 Art.nr. 98140081 Ritn.nr 3285 Utg PC6 0

Paxton Corp: клапаны

Клапаны

Наши регулирующие клапаны имеют размер от 1/2 до 12 дюймов и изготавливаются из бронзы, чугуна, стали и нержавеющей стали. Они используются для подачи воды и пара в системах отопления, вентиляции и кондиционирования, водопроводных, водопроводных и промышленных системах. Модель V43 в основном используется в регулирующих клапанах для горячего водоснабжения.

Сокращения
BR	бронза	СС	Нержавеющая сталь	#	Фунт
CI	Чугун	NPT	Резьбовое соединение NPT	Микс	Смесительный клапан
DI	Ковкий чугун	FLG	Фланцевое соединение	Див	Отводной клапан
CS	Литая сталь	СОЛ	Пайка (пот) Соединение

Имя	Тип	Размеры (дюймы)	Кузов	Накладка	Подключение	Макс.давление фунтов на кв. дюйм	Макс. давление Steam psi
телевизор	Тепловой байпас	1 “- 1 1/2”	CI	BR	NPT	90
V3R.1	ESBE 3-ходовой	1/2 “- 2”	BR	BR	NPT	125
V3R.3	ESBE 3-ходовой	2 1/2 – 6 дюймов	CI	BR	FLG	125
V4R.1	ESBE 4-ходовой	1/2 “- 2”	BR	BR	NPT или SOL	125
V4R.3	ESBE 4-ходовой	2 1/2 – 6 дюймов	CI	BR	FLG	125
V2B.1	2 Вт	1/2 “- 2”	BR	BR	NPT	230	40
V2D.1	2 Вт	1/2 “- 2”	BR	СС	NPT	400	235
V3B.1	3W Mix	1/2 “- 2”	BR	BR	NPT	230
V3D.1	3W Mix	1/2 “- 2”	BR	СС	NPT	400
V43	2W и 3W	3/4 дюйма – 2 дюйма	СС	СС	NPT	250	100
VS21	2 Вт	3/4 дюйма – 3 дюйма	СС	СС	NPT и ANSI 125	225	–
V23 / V73	2-ходовой	2 1/2 – 6 дюймов	CI	BR или SS	FLG	400	250
V2B.2	2 Вт	2 1/2 “- 10”	CI	BR и SS	FLG	175	40
V3B.2	3W Mix	2 1/2 “- 10”	CI	BR	FLG	175
V3F	3 Вт Отвод	1–12 дюймов	BR CI	БР СС	NPT и FLG	400

Смесительный клапан ESBE 3F для привода Series 90 от MWA Technology

серии 3F – это 3-ходовые клапаны с фланцевым соединением PN6, подходящие для работы в режиме смешивания и отвода до 6 бар.Клапаны изготовлены из высокопроизводительного чугуна, что позволяет использовать их в системах отопления и охлаждения. Серия 3F доступна для диаметров DN20-150 и поставляется с фланцем PN6 для соответствия размерам трубы фланца PN6. Клапан отлично сочетается с приводами и контроллерами ESBE.

• Превосходная регулировка для наилучшего перемешивания или отвода до 6 бар (PN6).
• Широкий диапазон размеров до DN150
• Долговечность и высокая надежность
• Идеальное сочетание клапана и приводов ESBE Series 90

Арт.нет.	Номер ссылки	DN	Квс *	Вес кг
11100100	3 этаж 20	20	12	3,5
11100200	3 этаж 25	25	18	4,0
11100300	3 этаж 32	32	28	5,9
11100400	3 этаж 40	40	44	6.8
11100600	3 этаж 50	50	60	9,1
11100800	3 этаж 65	65	90	10,0
11101000	3 этаж 80	80	150	16,2
11101200	3 этаж 100	100	225	21,0
11101400	3F 125	125	280	27.0
11101600	3 этаж 150	150	400	37,0

Технические характеристики

Рекомендуемая подходящая область применения

Класс давления : PN6 Температура среды , макс .: + 110 ° C мин .: -10 ° C

Перепад перепада давления, DN20-50, макс .: 50 кПа DN65-150, макс .: 30 кПа

Утечка в% от потока, макс. : 1.5% Диапазон значений Kv / Kv мин .: 100 Соединения, Фланец в соотв. к: EN 1092-2

Материал корпуса клапана: Чугун, EN-JL 1030 Направляющая DN 20-25: Латунь, CW 614N

Направляющая DN 32-150: Латунь, CW 614N и нержавеющая сталь Втулка DN 20-25. Пластик Втулка DN 32-150: Латунь DZR, CW 602N

Заглушка DN 20-25: Цинк

Крышка DN 32-150: Чугун Уплотнительные кольца: EPDM Соответствие: PED 2014/68 / EU, статья 4.3

RESOL GmbH – Клапаны, 3-ходовой смеситель ESBE для отопления

RESOL GmbH – Клапаны, 3-ходовой смеситель ESBE

Клапаны

Смесители ESBE с 3 портами представляют собой смесительные клапаны высокого класса для систем отопления.В соответствующий привод ARA661 доступен как опция.

кв _s 6,3, ¾ “смесительный клапан DN20

Добавить в список желаний

• Очень низкая скорость утечки
• Время работы только 120 с (90 °)
• Доступны с различной номинальной шириной и размером резьбы

Привод
Электропитание: 230 В ~ (+/- 10%), 50 Гц
Потребляемая мощность: 5 ВА
Пылевлагозащита: IP 41
Класс защиты: II
Температура окружающей среды: -5… +55 ° C
Время работы: 120 с, 90 °
Крутящий момент: 6 Нм
Электрическое подключение: 3 х 0.5 мм², I = 1,5 м

3-ходовой смесительный клапан
Жидкость: вода, гликоль Присоединительная резьба: Rp 3/4 “/ Rp 1” / Rp 1 “
Макс. Перепад давления: отвод: 2 бар / смешивание: 1 бар
Давление закрытия: 2 бар
Коэффициент расхода K _v / K _vmin , A-AB: 100
Уровень утечки: отклонение: 0.02% / смешивание: 0,05% (Δp = 1 бар)
K _и : 6,3 м³ / час / 6,3 м³ / час / 10 м³ / час (Δp = 1 бар)
Корпус смесителя: латунь, устойчивая к децинкификации DZR
Клапан впускной: износостойкая латунь
Вал и втулка: Композит PPS
Кольца круглого сечения: EPDM
Номинальный размер: DN20 / DN25 / DN25
Температура жидкости: -10… +110 ° C (длительно) / 130 ° C (кратковременно.срок)
Крутящий момент: (Bei Nenndruck) Номинальное давление: PN10

Нагревательный смеситель ESBE с 3 портами

kv _s Смесительный клапан 6,3, 1 “DN25

Добавить в список желаний

Привод ESBE ARA661

подходит для смесительных клапанов ESBE

Добавить в список желаний

Трехходовые смесительные клапаны Esbe VRG131 11601200 DN 32, Rp 11/4, Kvs 16, PN 10

Трехходовые смесительные клапаны Esbe VRG131 11601200 DN 32, Rp 11/4, Kvs 16, PN 10

Магазин не будет работать корректно, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

€ 54,45

вместо € 100,26 **

-46% Вы экономите 45 евро.80

В наличии срок доставки: 1-3 рабочих дня

Подробности

Трехходовые смесительные клапаны Esbe VRG131 11601200
Номер позиции 11601200
Модельный ряд VRG130 представляет собой трехходовые клапаны, подходящие для смешанной или зональной работы.Клапаны изготовлены из высококачественной латуни и поэтому могут использоваться в системах отопления и охлаждения. Серия VRG доступна как DN15-50 и предлагает различные варианты подключения для большинства размеров труб. Клапан идеально сочетается с приводами и контроллерами ESBE.

Технические данные

Технические характеристики

класс продукции	смеситель
Артикул ступени сжатия	номер 10
модель	131
Номинальный диаметр	DN 32
серии	VRG
Материал корпуса	Латунь
Макс.Среднетемпературный (непрерывный режим)	110 ° С
Мин. Среднетемпературный (непрерывный режим)	-10 ° С
Качество материала	Латунь, устойчивая к децинкификации (DZR)

** Средняя оптовая цена

Esbe Vrg131 3-ходовой клапан 1.0 дюймов Cv

У вас в тележке нет товаров . Промежуточный итог: 0.00 £ Коронавирус – Мы неустанно работаем над тем, чтобы наши коллеги были в безопасности и доставляли товары в нормальном режиме везде, где это возможно, чтобы поддержать ваш бизнес. Понедельник 26, апрель 2021 войти / зарегистрироваться
	Сопутствующие товары Esbe Limited						Ваша корзина пуста это был первый раз, когда я покупал что-либо в mytub, и при необходимости я использовал бы их снова.Персонал по телефону очень вежливый и услужливый, а обслуживание было на очень высоком уровне. Спасибо, mytub, за то, что сделали мой шоппинг с вами, прогулку по парку. настоятельно рекомендуется. … Дженнифер Тейлор Товар пришел вовремя … Стивен Карсон Водитель фургона не смог найти наш дом, поэтому заказанный предмет остался в Честертоне – в десяти милях туда и обратно.В любом случае, мы получили товар, проблема решена, и мы остались очень довольны товаром! NH … Нил Харпер Обычные точные обновления и быстрая доставка. Не могу просить большего. … Колин Тернейдж И снова товары, когда они прибыли, были такими, как ожидалось, но даты доставки сильно отклонились от первоначальной даты платежа.Меня постоянно информировали о ситуации, и, к счастью, я не отчаянно нуждался в доставке товаров. Возможно, задержка была вызвана тем, что я заказал. … Рэй Ле Губен Отличная цена и своевременная доставка в назначенный срок. … Дэвид Ко На месте, отличный сервис, доставка в установленные сроки, очень хорошее, когда я получил неправильный заказ онлайн, очень отзывчивый и исправил свою ошибку. … Ричард Пейдж Привет, никаких жалоб, я был очень доволен полученным обслуживанием. Я заказал неауталайзер, который был заказан, и на это уйдет до 6 недель. Я думаю, что он прибыл через 3-4 недели. Я был хорошо проинформирован по электронной почте о статусе доставки и хотел бы поблагодарить всех сотрудников вашего отделения за отличную работу. СПАСИБО, Стив … Стив Джуэлл Очень внимательный персонал.обработка заказов была превосходной, и товары были доставлены точно в срок. очень большое спасибо … Роджер Эпплтон Мы очень довольны тем, как вы справились с нашим заказом. Трубка для душа теперь подогнана и работает безупречно. Большое спасибо. … Делия Джалландс Почему стоит выбрать MyTub Limited для 3-ходового клапана esbe vrg131 1. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Рубрики Вентиляц Вентиляция Воздуховод Воздуховоды Кондиционер Кондиционеры Нормы Разное Решетк Решетки Система вентиляции Советы Советы по выбору Схема Схемы Фанкойла Чиллер Автор: ООО Приоритет-Пермь 2019 © Все права защищены. Карта сайта ООО Приоритет-ПермьОфициальный сайт Советы по выбору Кондиционеры Вентиляция Воздуховоды Схемы
