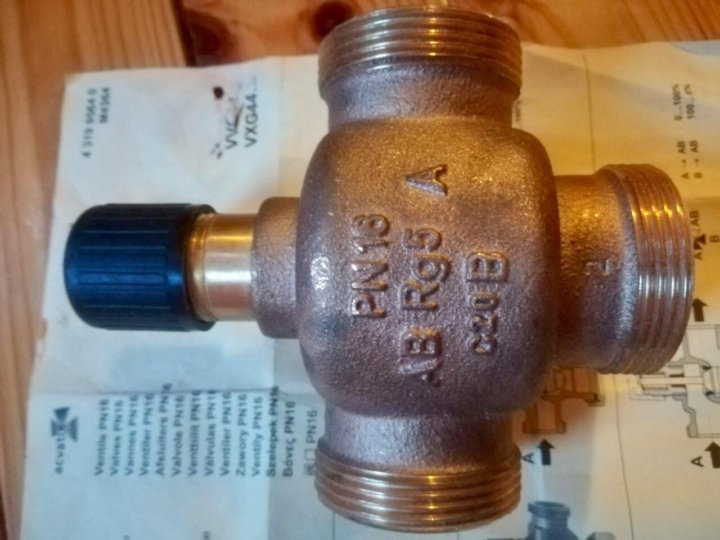

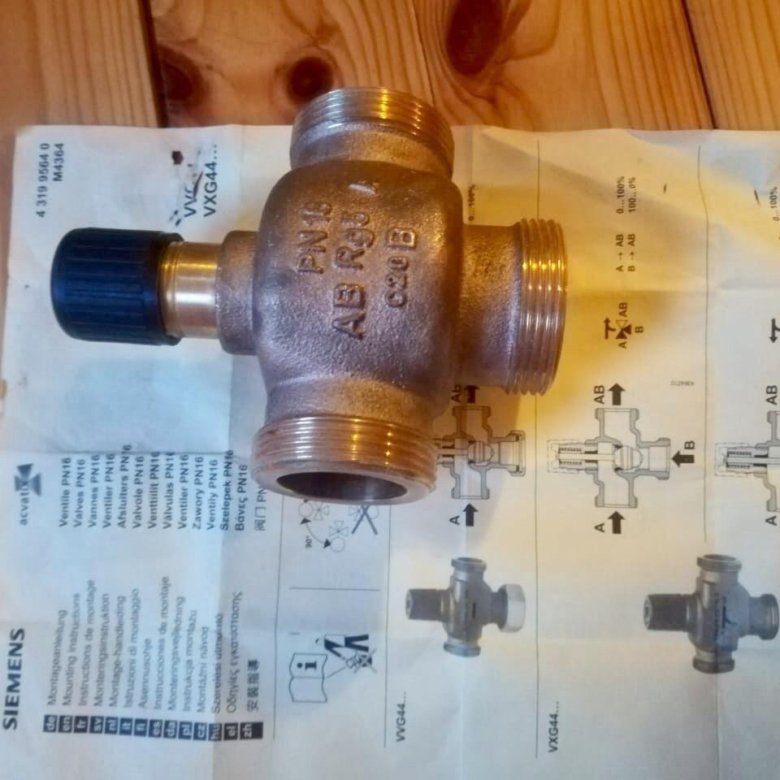

Клапан регулирующий Siemens VVG41 / VXG41



Клапан регулирующий Siemens VVG41 / VXG41

Главная > Оборудование > Контроллеры отопления >

Клапаны двухходовые VVG41 и трёхходовые VXG41 седельного типа с резьбовым присоединением к трубопроводу применяются в системах центрального отопления, вентиляции и кондиционирования воздуха, как регулирующие клапаны или как клапаны смешения или распределения. Могут устанавливаться на открытых и закрытых контурах. Для рабочих сред с низкой температурой предусмотрена установка обогревателя штока для предотвращения примерзания штока клапана к сальниковой набивке.

Установка клапана и привода не требует специального инструмента или дополнительной регулировки. Используются совместно с электроприводами механическими Siemens SAX или электрогидравлическими Siemens SKD и SKB.

Рабочие среды: охлаждающая вода, охлажденная вода, низкотемпературная горячая вода, высокотемпературная горячая вода, вода с антифризом, насыщенный пар (при использовании данных клапанов для пара необходимо учитывать определенные параметры: см.

лист технических данных)

Технические характеристики клапанов регулирующих VVG41 / VXG41

Номинальные диаметры DN 15…50
Рабочая температура -25 … +150 °С
Номинальное давление, бар PN 16
Ход штока 20 мм
Kvs, м3/ч 0,63 … 40 1,6 … 40
Класс протечки 0 … 0,02% kvs порт A-AB: 0 … 0,02% kvs
порт B-AB: 0,5 … 2% kvs
Характеристика регулирования 0…30% – линейная, 30…100% – равнопроцентная Для смесительных клапанов: порт A-AB 0…30% – линейная, 30…100% – равнопроцентная; порт B-AB – линейная.
Материалы основных узлов
Корпус бронза CuSn5Zn5Pb2
Шток, затвор, седло нержавеющая сталь
Уплотнение штока кольцо EPDM без силикона

Перепад давления на двухходовых клапанах VVG41 в зависимости от привода

VVG41.15* 15 1″ 4,0 1600 800 1600 800 1600 800
VVG41.20 20 1 1/4″ 6,3 1600 800 1600 800 1600 800
VVG41. 25 25 1 1/2″ 10 1550 800 1600 800 1600 800
VVG41.32 32 2″ 16 875 800 1275 800 1600 800
VVG41.40 40 2 1/4″ 25 525 525 775 775 1600 800
VVG41.50 50 2 3/4″ 40 300 300 450 450 1225 800

* поставляются клапны со значением kvs = 0,63 / 1,0 /1,6 / 2,5 м3/ч

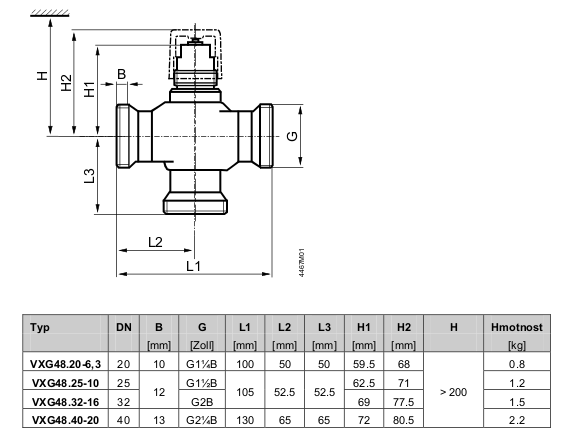

Перепад давления на трехходовых клапанах VXG41 в зависимости от привода

VXG41. 15*
 15 1″ 4,0 800 200 800 200 800 200
VXG41.20 20 1 1/4″ 6,3 800 200 800 200 800 200
VXG41.25 25 1 1/2″ 10 800 200 800 200 800 200
VXG41.32 32 2″ 16 800 200
800		 200 800 200
VXG41. 40 40 2 1/4″ 25 525 150 775 150 800 150
VXG41.50 50 2 3/4″ 40 300 100 450 100 800 100

* поставляются клапны со значением kvs = 1,6 / 2,5 м3/ч

ΔPmax – максимально допустимый перепад давления в клапане, распространяющийся на весь диапазон хода клапана с электроприводом.

ΔPs – максимально допустимый перепад давления, при котором клапан с электроприводом будет закрываться при определенном давлении (давлении закрытия)

Техническая документация и инструкции по эксплуатации

Лист технических данных на клапаны двухходовые регулирующие Siemens VVG41. ..

Лист технических данных на клапаны трёхходовые регулирующие Siemens VXG41…

Инструкция по монтажу



Пневматический регулирующий клапан SIEMENS: 3-ходовой, 4 Cv, 1/2 NPT, 8-13, 50 @ 0, шаровой – 6YC73|258-02069

СИМЕНС

  • Элемент # 6ИК73
  • производитель Модель # 258-02069
  • UNSPSC # 40141603
  • № страницы каталога 3043 3043

Страна происхождения США.

Страна происхождения может быть изменена.

2-ходовой нормально открытый клапан имеет универсальную крышку с прямым соединением, торцевые соединения с внутренней резьбой NPT и латунную отделку, что обеспечивает простую и легкую установку без инструментов, поэтому вы можете быстро настроить и запустить свои системы. Обычно он используется для управления потоком горячей или охлажденной воды и растворов гликоля до 50% или пара до 15 фунтов на квадратный дюйм (103 кПа). Используется с любым пневматическим или электронным приводом Siemens серии MT с ходом 7/32 дюйма (5,5 мм) (продается отдельно). • Номинальное давление корпуса: 250 фунтов на кв. дюйм • Диапазон температуры среды: от 35° до 250°F

Коснитесь изображения, чтобы увеличить его.

Наведите курсор на изображение, чтобы увеличить его.

СИМЕНС

  • Элемент # 6ИК73
  • производитель Модель # 258-02069
  • UNSPSC # 40141603
  • № страницы каталога 3043 3043

Страна происхождения США. Страна происхождения может быть изменена.

2-ходовой, нормально открытый клапан имеет универсальную крышку с прямым соединением, торцевые соединения с внутренней резьбой NPT и латунную отделку, что обеспечивает простую и легкую установку без инструментов, что позволяет быстро настроить и запустить свои системы. Обычно он используется для управления потоком горячей или охлажденной воды и растворов гликоля до 50% или пара до 15 фунтов на квадратный дюйм (103 кПа). Используется с любым пневматическим или электронным приводом Siemens серии MT с ходом 7/32 дюйма (5,5 мм) (продается отдельно). • Номинальное давление корпуса: 250 фунтов на кв. дюйм • Диапазон температуры среды: от 35° до 250°F

Трехходовые смесительные клапаны | Industrial Controls

Трехходовые смесительные клапаны

Трехходовые клапаны серии MT

Трехходовые шаровые клапаны Powermite серии MT предназначены для работы с пневматическим или электронным приводом с ходом 7/32 дюйма (5,5 мм). .

• Универсальная крышка с прямым соединением/инструменты для установки не требуются
• Отделка из латуни или нержавеющей стали на выбор
• Класс утечки IV по ANSI (0,01 % от Cv)
• Корпус класса 250 по ANSI
• Предлагается для давления от 3 до 8 фунтов на кв. дюйм, Пружинные диапазоны от 8 до 13 фунтов на кв. дюйм или от 10 до 15 фунтов на кв. дюйм с пневматическим приводом
• Рассчитан на пар 15 фунтов на кв. дюйм с отделкой из нержавеющей стали
• Взаимозаменяемые пневматические или электронные приводы
• Заказывается только как клапан или в сборе клапан/привод

  • Купить сейчас
  • Техническая информация.
  • Скачать спецификации.
  • Связанная информация.

Выберите ссылку на вкладке «Товар» ниже, чтобы заказать.

Размер клапана: от 1/2 до 1 дюйма (от 15 до 40 мм)
Тип корпуса: Глобус
Стиль сиденья: Металл по металлу
Действие: Трехстороннее смешивание
Класс корпуса клапана: ANSI Класс 250
Ход штока (ход): 7/32 дюйма (5,5 мм)
Материалы:
Кузов: Кованая латунь C37700 или UNS CA 844 Бронза
Отделка: Нержавеющая сталь или латунь
Стержень: Нержавеющая сталь ASTM A582 Тип 303
Упаковка: Уплотнительные кольца из EPDM
Диапазон пружин:
Стандарт: Нормально закрытый: от 10 до 15 фунтов на кв.
