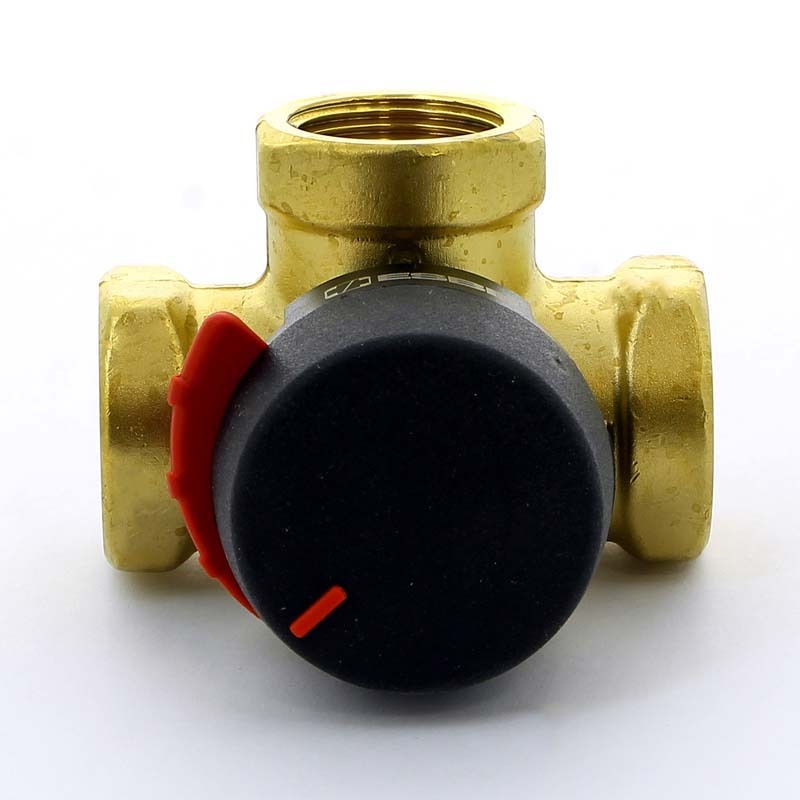

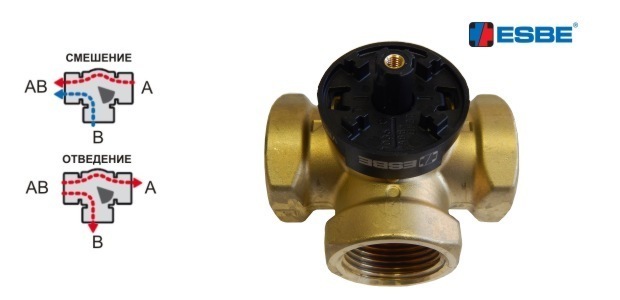

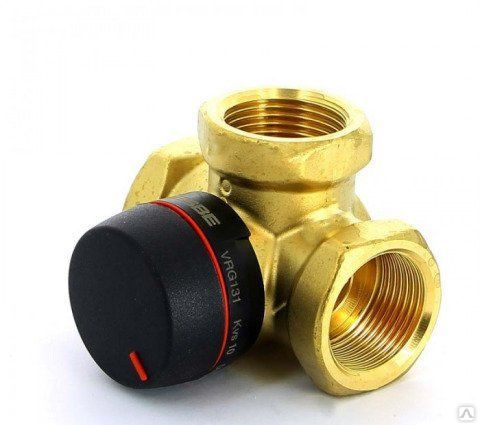

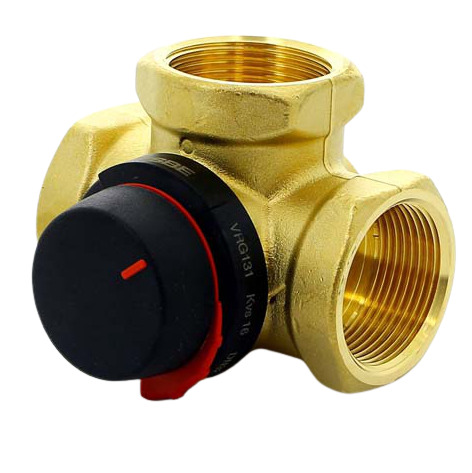

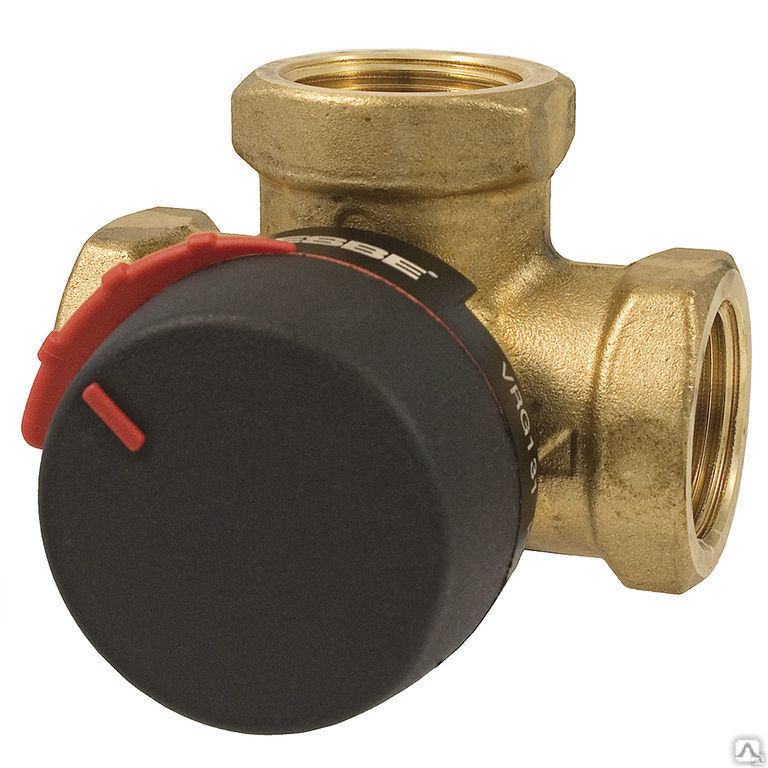

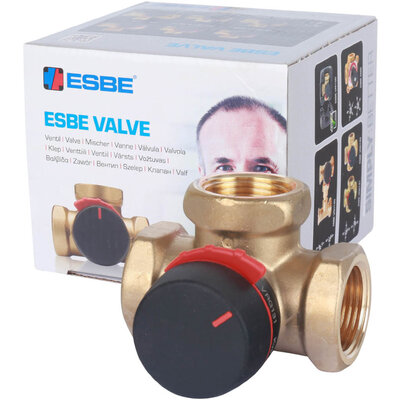

Смесительные трехходовые клапаны ESBE VRG 131 (внутренняя резьба)

Трехходовые смесительные клапаны Esbe VRG131 предназначены для регулирования температуры в системах отопления. Имеют низкую утечку. Предусмотрена как ручная регулировка процесса смешивания, так и автоматическая (с помощью электропривода). Клапаны ESBE серии VRG совместимы с электроприводами ESBE ARA600 и Seltron AVC через специальные переходники.

При работе клапана происходит смешивание горячей воды из подающей линии с холодной водой из обратной линии, что обеспечивает снижение энергозатрат.

Клапаны VRG 131 представлены в размерах от DN15 до DN50.

Модель	Артикул	Присоединение	DN	Kv, м3/ч	P, бар	Вес, гр
VRG131-15-0.4	1160 01 00	Rp 1/2″	15	0,4	10	400
VRG131-15-0.6	1160 02 00	Rp 1/2″		0,6		400
VRG131-15-1.0	1160 03 00	Rp 1/2″		1,0		400
VRG131-15-1. 6	1160 04 00	Rp 1/2″		1,6		400
VRG131-15-2.5	1160 05 00	Rp 1/2″		2,5		400
VRG131-15-4.0	1160 06 00	Rp 1/2″		4		400
VRG131-20-2.5	1160 07 00	Rp 3/4″	20	2,5		430
VRG131-20-4.0	1160 08 00	Rp 3/4″		4		430
VRG131-20-6.3	1160 09 00	Rp 3/4″		6,3		430
VRG131-25-6. 3	1160 10 00	Rp 1″	25	6,3		700
VRG131-25-10	1160 11 00	Rp 1″		10		700
VRG131-32-16	1160 12 00	Rp 1″ 1/4	32	16		950
VRG131-40-25	1160 34 00	Rp 1″ 1/2	40	25		1680
VRG131-50-40	1160 36 00	Rp 2″	50	40		2300

Технические характеристики:

Класс давления: PN 10
Температура среды мин. -макс. (постоянно): -10°C – 110 °C
Температура среды мин.-макс. (временно): -10°C – 130 °C
Крутящий момент при номинальном давлении:
 – DN 15-32: ≤ 3 Нм
 – DN 40-50: ≤ 5 Нм
Утечка через закрытый клапан, % от потока (при диф. давлении 1 бар):

Материалы:

Корпус клапана и золотник: латунь DZR, CW602N
Шток и втулка: PPS композит
Уплотнения: EPDM

Габаритные размеры ESBE VRG 131

Документация

Техническая документация

Инструкция по установке

Аксессуары

	Изоляционный кожух VRI 111
	Артикул	DN клапана	Коэффициент λ
	16103800	DN 15/20	0. 035 Вт/мК
	16103900	DN 25	0.035 Вт/мК
	16104000	DN 32	0.035 Вт/мК
	16104100	DN 40	0.035 Вт/мК

06.03.17

15.03.16

09.02.16

Шведская компания ESBE (Эсби), вот уже на протяжении многих лет является общепризнанным лидером в области систем контроля водяного отопления и охлаждения.

Модель	Артикул	DN, мм	Подключение	Kvs, м³/час	Вес, кг	Заменяет
VRG131-15-0.4 цена >>	11600100	15	Rp 1/2″	0,4	0,40	–
VRG131-15-0.63 цена >>	11600200	15	Rp 1/2″	0,63	0,40	–
VRG131-15-1 цена >>	11600300	15	Rp 1/2″	1,0	0,40	–
VRG131-15-1. 6 цена >>	11600400	15	Rp 1/2″	1,6	0,40	–
VRG131-15-2.5 цена >>	11600500	15	Rp 1/2″	2,5	0,40	3MG15, 3G15
VRG131-15-4 цена >>	11600600	15	Rp 1/2″	4,0	0,40	–
VRG131-20-2.5 цена >>	11600700	20	Rp 3/4″	2,5	0,43	–
VRG131-20-4 цена >>	11600800	20	Rp 3/4″	4,0	0,43	–
VRG131-20-6.3 цена >>	11600900	20	Rp 3/4″	6,3	0,43	3MG20, 3G20
VRG131-25-6. 3 цена >>	11601000	25	Rp 1″	6,3	0,70	–
VRG131-25-10 цена >>	11601100	25	Rp 1″	10	0,70	3MG25, 3G25
VRG131-32-16 цена >>	11601200	32	Rp 1 1/4″	16	0,95	3MG32, 3G32
VRG131-40-25 цена >>	11603400	40	Rp 1 1/2″	25	1,68	3G40
VRG131-50-40 цена >>	11603600	50	Rp 2″	40	2,30	3G50
VRG132-25-10 цена >>	11602500	25	G 1 1/4″	10	0,70	3MGA25
VRG132-32-16 цена >>	11602600	32	G 1 1/2″	16	0,95	3MGA25

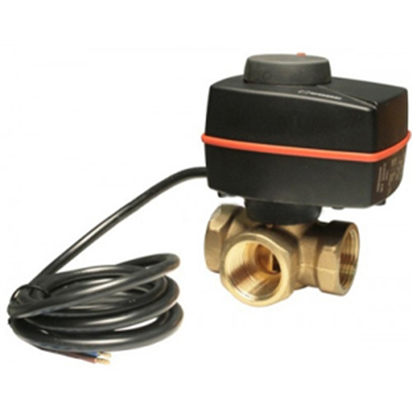

Электроприводы, приводы Esbe ARA 600 для трехходовых смесительных клапанов. Приводы Esbe ARA 600разработаны для автоматизации управления клапанами серий VRG, VRB, MG, G, F < DN50. Выпускаются для 24В и 230 В (частота 50 Гц). Некоторые виды клапанов и приводов сконструированы таким образом, что между ними образуется специальное соединение «клапан – привод», образующее устройство с уникальными характеристиками точности и устойчивости. Диапазон действия приводов составляет от 90°. Разные модели предусматривают разное время закрывания, в среднем от 15 до 240 секунд. Надёжность, экономичность и комфорт в использовании – главные принципы, которыми руководствуются специалисты компании Esbe при разработке сервоприводов Esbe ARA.

Модель	Артикул	Эл. питание	Время закрытия	Управление	Усилие	Заменяет
ARA561 цена >>	12141310	AC 230 В	120 сек.	3-точечное	6 Нм	66
ARA639 цена >>	12520100	AC/DC 24 В	15/30/60/120 сек.	0-10 В/4-20 мА	6 Нм	–
ARA642 цена >>	12101600	AC 230 В	30 сек.	3-точечное с доп. выкл.	6 Нм	–
ARA651 цена >>	12101200	AC 230 В	60 сек.	3-точечное	6 Нм	65
ARA652 цена >>	12101700	AC 230 В	60 сек.	3-точечное с доп. выкл.	6 Нм	65M
ARA655 цена >>	12120900	AC 230 В	60 сек.	2-точечное	6 Нм	68
ARA659 цена >>	12520200	AC/DC 24 В	45/120 сек.	0-10 В/4-20 мА	6 Нм	62P
ARA661 цена >>	12101300	AC 230 В	120 сек.	3-точечное	6 Нм	66
ARA662 цена >>	12101800	AC 230 В	120 сек.	3-точечное с доп. выкл.	6 Нм	66M
ARA663 цена >>	12100300	AC 24 В	120 сек.	3-точечное	6 Нм	62
ARA664 цена >>	12100800	AC 24 В	120 сек.	3-точечное с доп. выкл.	6 Нм	62M

Модель	Артикул	Эл. питание	Время закрытия	Управление	Усилие
92 цена >>	12050600	AC 24 В	60 сек.	3-точечное	15 Нм
92P цена >>	12550100	AC/DC 24 В	60/90/120 сек.	0-10 В/4-20 мА	15 Нм
93P цена >>	12550100	AC/DC 24 В	60-390 сек.	0-10 В/4-20 мА	15 Нм
93 цена >>	12051300	AC 24 В	240 сек.	3-точечное	15 Нм
94 цена >>	12051700	AC 230 В	15 сек.	3-точечное	5 Нм
95 цена >>	12051900	AC 230 В	60 сек.	3-точечное	15 Нм
95-2 цена >>	12052000	AC 230 В	120 сек.	3-точечное	15 Нм
95M цена >>	12052200	AC 230 В	60 сек.	3-точечное с доп. выкл.	15 Нм
95-2M цена >>	12052100	AC 230 В	120 сек.	3-точечное с доп. выкл.	15 Нм
96 цена >>	12052300	AC 230 В	240 сек.	3-точечное	15 Нм
97 цена >>	12052500	AC 230 В	15 сек.	2-точечное	5 Нм
98 цена >>	12052600	AC 230 В	60 сек.	2-точечное	15 Нм

Модель	Артикул	Эл. питание	Время закрытия	Усилие
CRA111 цена >>	12720100	AC 230 В	30 сек.	6 Нм
CRA121 цена >>	12742100	AC 230 В	120 сек.	15 Нм
CRA122 цена >>	12742200	AC 24 В	120 сек.	15 Нм
CRB111 цена >>	12660100	AC 230 В	30 сек.	6 Нм
CRB114 цена >>	12661400	AC 230 В	30 сек.	6 Нм
CRB122 цена >>	12662200	AC 230 В	30 сек.	6 Нм
CRC111 цена >>	12820100	AC 230 В	30 сек.	6 Нм
CRC121 цена >>	12842100	AC 230 В	120 сек.	15 Нм
CUA111 цена >>	12640100	AC 230 В	120 сек.	15 Нм
CUA122 цена >>	12642200	AC 230 В	120 сек.	15 Нм
90C-1A-90 цена >>	12601500	AC 230 В	120 сек.	15 Нм
90C-1B-90 цена >>	12601600	AC 230 В	120 сек.	15 Нм
90C-1C-90 цена >>	12601700	AC 230 В	120 сек.	15 Нм
90C-3B-90 цена >>	12603600	AC 230 В	120 сек.	15 Нм
90C-3C-90 цена >>	12603700	AC 230 В	120 сек.	15 Нм

2-ходовой управляющий клапан серии VLA121

Модель	Артикул	DN	Kvs, м³/час	Присоединение	Bec, кг
VLA121-15-1.6	21150100	15	1.6	Rp 1/2″	1.0
VLA121-15-2.5 цена >>	21150200	15	2.5	Rp 1/2″	1.0
VLA121-15-4 цена >>	21150300	15	4	Rp 1/2″	1.0
VLA121-20-6.3 цена >>	21150400	20	6. 3	Rp 3/4″	1.2
VLA121-25-10 цена >>	21150500	25	10	Rp 1″	1.3
VLA121-32-16 цена >>	21150600	32	16	Rp 1 1/4″	1.8
VLA121-40-25 цена >>	21150700	40	25	Rp 1 1/2″	2.7
VLA121-50-38 цена >>	21150800	50	38	Rp 2″	4.2

3-ходовой управляющий клапан серии VLA131

Модель	Артикул	DN	Kvs, м³/час	Присоединение	Bec, кг
VLA131-15-1.6	21150900	15	1.6	Rp 1/2″	1.1
VLA131-15-2.5	21151000	15	2. 5	Rp 1/2″	1.1
VLA131-15-4 цена >>	21151100	15	4	Rp 1/2″	1.1
VLA131-20-6.3 цена >>	21151200	20	6.3	Rp 3/4″	1.3
VLA131-25-10 цена >>	21151300	25	10	Rp 1″	1.5
VLA131-32-16 цена >>	21151400	32	16	Rp 1 1/4″	2.1
VLA131-40-25 цена >>	21151500	40	25	Rp 1 1/2″	3.0
VLA131-50-38 цена >>	21151600	50	38	Rp 2″	4.7

2-ходовой управляющий клапан серии VLE122

Модель	Артикул	DN	Kvs, м³/час	Присоединение	Bec, кг
VLE122-15-0.25	21250100	15	0.25	G 1″	1.0
VLE122-15-0.4 цена >>	21250200	15	0.4	G 1″	1.0
VLE122-15-0.63 цена >>	21250300	15	0.63	G 1″	1.0
VLE122-15-1 цена >>	21250400	15	1	G 1″	1. 0
VLE122-15-1.6 цена >>	21250500	15	1.6	G 1″	1.0
VLE122-15-2.5 цена >>	21250600	15	2.5	G 1″	1.0
VLE122-15-4 цена >>	21250700	15	4	G 1″	1.0
VLE122-20-6.3 цена >>	21250800	20	6.3	G 1 1/4″	1.2
VLE122-25-10 цена >>	21250900	25	10	G 1 1/2″	1.4
VLE122-32-16 цена >>	21251000	32	16	G 2″	1.8
VLE122-40-25 цена >>	21251100	40	25	G 2 1/4″	2.6
VLE122-50-38 цена >>	21251200	50	38	G 2 3/4″	4.3

3-ходовой управляющий клапан серии VLE132

Модель	Артикул	DN	Kvs, м³/час	Присоединение	Bec, кг
VLE132-15-1. 6	21251300	15	1.6	G 1″	1.1
VLE132-15-2.5 цена >>	21251400	15	2.5	G 1″	1.1
VLE132-15-4 цена >>	21251500	15	4	G 1″	1.1
VLE132-20-6.3 цена >>	21251600	20	6.3	G 1 1/4″	1.3
VLE132-25-10 цена >>	21251700	25	10	G 1 1/2″	1.6
VLE132-32-16 цена >>	21251800	32	16	G 2″	2.0
VLE132-40-25 цена >>	21251900	40	25	G 2 1/4″	2.9
VLE132-50-38 цена >>	21252000	50	38	G 2 3/4″	4.6

2-ходовой управляющий клапан серий VLA325

Модель	Артикул	DN	Kvs, м³/час	Ход штока, мм	Bec, кг
VLA325-15-1.6 цена >>	21200100	15	1.6	20	2.1
VLA325-15-2.5 цена >>	21200200	15	2.5	20	2.1
VLA325-15-4 цена >>	21200300	15	4	20	2.1
VLA325-20-6.3 цена >>	21200400	20	6. 3	20	2.6
VLA325-25-10 цена >>	21200500	25	10	20	3.2
VLA325-32-16 цена >>	21200600	32	16	20	4.6
VLA325-40-25 цена >>	21200700	40	25	20	5.8
VLA325-50-38 цена >>	21200800	50	38	20	8.0

2-ходовой управляющий клапан серий VLB325

Модель	Артикул	DN	Kvs, м³/час	Ход штока, мм	Bec, кг	Заменяет
VLB325-65-63 цена >>	21220100	65	63	25	23.0	VLB225 21203100
VLB325-80-100 цена >>	21220200	80	100	45	30. 0	VLB225 21203200
VLB325-100-130 цена >>	21220300	100	130	45	45.6	VLB225 21203300
VLB325-125-200	21220400	125	200	45	55.0	VLB225 21203400
VLB325-150-300	21220500	150	300	45	71.0	VLB225 21203500

3-ходовой управляющий клапан серий VLA335

Модель	Артикул	DN	Kvs, м³/час	Ход штока, мм	Bec, кг
VLA335-15-1.6	21200900	15	1.6	20	2,5
VLA335-15-2.5 цена >>	21201000	15	2.5	20	2,5
VLA335-15-4 цена >>	21201100	15	4	20	2,5
VLA335-20-6. 3 цена >>	21201200	20	6.3	20	3,2
VLA335-25-10 цена >>	21201300	25	10	20	3,8
VLA335-32-16 цена >>	21201400	32	16	20	6,6
VLA335-40-25 цена >>	21201500	40	25	20	7,5
VLA335-50-38 цена >>	21201600	50	38	20	10

3-ходовой управляющий клапан серий VLB335

Модель	Артикул	DN	Kvs, м³/час	Ход штока, мм	Bec, кг	Заменяет
VLB335-65-63 цена >>	21221100	65	63	25	19.0	VLB235 21203600
VLB335-80-100 цена >>	21221200	80	100	45	24. 0	VLB235 21203700
VLB335-100-130 цена >>	21221300	100	130	45	32.0	VLB235 21203800
VLB335-125-200	21221400	125	200	45	46.0	VLB235 21203900
VLB335-150-300	21221500	150	300	45	61.0	VLB235 21204000

2-ходовой управляющий клапан серии VLC125

Модель	Артикул	DN	Kvs, м³/час	Ход штока, мм	Bec, кг
VLC125-15-0.25	21300100	15	0.25	20	3.6
VLC125-15-0.4	21300200	15	0.4	20	3.6
VLC125-15-0.63	21300300	15	0.63	20	3.6
VLC125-15-1	21300400	15	1	20	3.6
VLC125-15-1.6	21300500	15	1.6	20	3.6
VLC125-15-2.5 цена  >>	21300600	15	2.5	20	3.6
VLC125-15-4	21300700	15	4	20	3. 6
VLC125-20-6.3 цена  >>	21300800	20	6.3	20	4.4
VLC125-25-1.6	21301700	25	1.6	20	4.4
VLC125-25-2.5	21301800	25	2.5	20	4.4
VLC125-25-4	21301900	25	4	20	4.4
VLC125-25-6.3	21302000	25	6.3	20	4.4
VLC125-25-10 цена  >>	21300900	25	10	20	5.6
VLC125-32-16 цена  >>	21301000	32	16	20	7.7
VLC125-40-1.6	21302100	40	1.6	20	7.7
VLC125-40-2.5	21302200	40	2.5	20	7.7
VLC125-40-4	21302300	40	4	20	7. 7
VLC125-40-6.3	21302400	40	6.3	20	7.7
VLC125-40-10	21302500	40	10	20	7.7
VLC125-40-16	21302600	40	16	20	7.7
VLC125-40-25 цена  >>	21301100	40	25	20	8.8
VLC125-50-38 цена  >>	21301200	50	38	20	12.6

Модель	Артикул	Управление	Напряжение	Усилие, Н	Время действия, 20 мм	Заменяет
ALB144 цена >>	22050100	3-х позиц./0…10 В	AC/DC 24 В	800	15 сек.	–
ALF131 цена >>	22200100	3-х позиц.	AC 230 В	600	20 сек.	ALA221 22000800
ALF261 цена >>	22200200	3-х позиц.	AC 230 В	1000	20 сек.	ALA221 22000200 ALD121 22150100 ALD141 22150700
ALF361 цена >>	22200300	3-х позиц.	AC 230 В	1500	20 сек.	ALD121 22150500 ALD141 22150900
ALF461 цена >>	22200400	3-х позиц.	AC 230 В	2200	20 сек.	ALD141 22151100
ALF134 цена >>	22201100	3-х позиц./0…10 В	AC/DC 24 В	600	20 сек.	ALA222 22000700 ALA223 22000900
ALF264 цена >>	22201200	3-х позиц./0…10 В	AC/DC 24 В	1000	20 сек.	ALA222 22000100 ALA223 22000300 ALD124 22150200 ALD144 22150800
ALF364 цена >>	22201300	3-х позиц./0…10 В	AC/DC 24 В	1500	20 сек.	ALD124 22150600 ALD144 22151000
ALF464 цена >>	22201400	3-х позиц./0…10 В	AC/DC 24 В	2200	20 сек.	ALD144 22151200
ALh234 цена >>	22220100	3-х позиц./0…10 В	AC/DC 24 В	900	15 сек.	–
ALh334 цена >>	22221100	3-х позиц./0…10 В	AC/DC 24 В	900	15 сек.	–

Трехходовой смесительный клапан имеет достаточно простое устройство. Он состоит из корпуса, имеющего два входа и один выход, а также штока специальной формы, на который установлена ручка (для ручного управления) или электропривод (для автоматического регулирования температуры потока). Шток способен вращаться по вертикальной оси, перекрывая в той или иной степени вход горячей или холодной воды, за счет чего создается определенное соотношение потоков и, как результат, на выходе получается смесь заданной температуры. Материалом корпуса трехходового клапана чаще всего выступают латунный сплав или литой чугун. Шток выполнен из латуни, чугуна или нержавеющей стали.

Управление трехходовым клапаном осуществляется с помощью, установленного на шток электропривода, который поставляется отдельно. Основными характеристиками электроприводов являются: время поворота штока на 90 градусов; усилие, с которым привод способен вращать шток; электрическое напряжение и управляющий сигнал (двухточечный, трехточечный, пропорциональный). Электропривод получает сигнал от общедомового контроллера, который, основываясь на показаниях различных датчиков температуры, просчитывает положение штока трехходового клапана для получения заданной температуры теплоносителя на выходе.

Выбор электропривода для ротационного трехходового смесительного клапана. Для муфтовых смесительных клапанов ESBE используются приводы серии ARA600, для фланцевых чугунных клапанов – серия ESBE 90. Если клапан будет использоваться как отводной, то привод должен быть с 2-позиционным управлением. Если в качестве смесительного, то необходимо 3-точечное управление или пропорциональное регулирование: сигнал 0-10В. Далее выбираем нужную комбинацию времени поворота штока и назначения клапана. На бытовое горячее водоснабжение будет достаточно 60 секунд, а для подачи теплоносителя в радиаторы, чаще всего, используют электроприводы с временем поворота штока 120 секунд. При необходимости контролировать внешнее оборудование в зависимости от положения клапана (например, отключить ненужный насос и т.д.) определяем – нужен ли вспомогательный выключатель. Когда все технические характеристики электропривода определены, не составит особого труда выбрать из представленных моделей именно ту, которая будет выполнять все заданные функции.

Покупая смесительный трехходовой клапан с электроприводом ESBE, вы получаете качественный продукт, хорошо зарекомендовавший себя на европейском рынке. В пользу этого утверждения говорит то, что многие известные европейские производители отопительной техники используют при производстве своей продукции смесительные трехходовые клапаны Эсби.

Получить дополнительную информацию о клапанах, электроприводах и контроллерах ESBE или сделать заказ Вы можете, обратившись в наш офис: тел.: (495) 921-65-00, E-mail: [email protected]

Actuator

50

50

50

15

Трехходовые регулирующие клапаны — гидравлика и трубопроводы

4.8

(990)

Трехходовые клапаны обеспечивают переменный поток через змеевик, сохраняя при этом постоянный поток в системе.

Смесительно-отводные трехходовые клапаны показаны на рис. 1 . В смесительном клапане два входящих потока объединяются в один выходящий поток. В отводном клапане происходит обратное. Выходной порт смесительного клапана и входной порт на отводном клапане называются общим портом, обычно обозначаемым буквой C (для общего), или иногда AB.

Рис. 1. Конфигурации смесительного (слева) и отводящего (справа) клапанов

На Рисунок 2 нижний порт смесительного клапана показан нормально открытым к общему порту COM. (открыты к общему, когда стебель поднят).

Рис. 2. Трехходовой смесительный клапан

Этот порт обычно помечен как NO (нормально открытый), хотя иногда он помечен как B (нижний порт). Другой порт обычно закрыт на общий и обычно обозначается NC (нормально закрытый), хотя иногда он обозначается A или U (верхний порт). Общий выход обычно маркируется COM или OUT. Отводной клапан имеет аналогичную маркировку.

На Рисунок 3 общий порт отводного клапана показан в том же месте, что и на смесительном клапане, сбоку.

Рис. 3. Трехходовой отводной клапан

У некоторых производителей клапан может быть сконструирован таким образом, что общий порт является нижним портом, а вода выходит слева и справа. Обратите внимание, что, как и в двухходовых клапанах, заглушки как смесительного, так и отводного клапанов расположены таким образом, чтобы избежать гидравлического удара (т. е. поток проходит под седлом клапана). Поэтому важно, чтобы клапан был правильно подключен к трубопроводу и имел бирку с указанием направления потока, а смесительный клапан нельзя использовать для отвода потока или наоборот.

Смесительные клапаны дешевле, чем отводные клапаны, поэтому они более распространены. В большинстве случаев, когда желательны трехходовые клапаны, они располагаются в смесительной конфигурации, но иногда требуется отводной клапан.

Более распространенное использование смесительных клапанов по сравнению с отводными клапанами, по-видимому, является причиной того, что двухходовые клапаны традиционно размещаются на обратной стороне змеевиков (куда должен идти смесительный клапан), а не на стороне подачи (где должен быть отводной клапан). ). С функциональной точки зрения это составляет 9 0975 без разницы  на какой стороне катушки расположен двухходовой клапан. Двухходовые клапаны, расположенные на обратной стороне трубопровода змеевика, будут поддерживать давление нагнетания насоса в водяных змеевиках, чтобы обеспечить вентиляцию воздуха из обратного коллектора змеевика. Кроме того, жидкость, проходящая через клапан на обратной стороне, смягчается за счет потери/притока тепла через змеевик.

На рис. 4 показаны две типовые схемы трехходовых смесительных клапанов.

Рис. 4. Типовое расположение трехходовых смесительных клапанов

Обратите внимание, как помечены порты клапана; важно, чтобы схемы управления были помечены таким образом, чтобы убедиться, что клапан подключен к трубопроводу в нужной конфигурации, чтобы он не мог занять правильное положение и правильно реагировать на управляющее действие контроллера. Общий порт ориентирован так, что поток всегда возвращается к раздаче. В примере в верхней части Рисунок 4 клапан нормально закрыт для потока через змеевик. Если требуется нормально открытое расположение, метки портов на схеме можно просто поменять местами (метка NO будет отображаться на возврате клапана). Однако, поскольку нормально открытый порт на реальном трехходовом смесительном клапане находится внизу, простое изменение маркировки на схеме приводит к ошибкам в полевых условиях. Схему лучше переставить, как показано внизу Рисунок 4 , чтобы порт NO был показан в правильном положении.

Обратите внимание на балансировочный клапан, показанный на байпасной линии теплообменника . Рисунок 4 . Хотя этот клапан обычно не является частью системы управления (и, как таковой, он обычно не показан на схемах управления), он, тем не менее, необходим для правильной работы водораспределительной системы , если только падение давления в змеевике не очень низкое. Клапан должен быть сбалансирован, чтобы соответствовать перепаду давления в змеевике, чтобы, когда клапан находится в положении байпаса, перепад давления был аналогичен пути через змеевик. Без клапана происходит короткое замыкание жидкости, и перепад давления между подачей и обраткой в ​​системе упадет, что может привести к голоданию других змеевиков в системе, которым требуется более высокий перепад давления.

Пробки в трехходовых клапанах доступны в тех же стилях, что и двухходовые клапаны, обычно линейные и равнопроцентные. Однако не все производители выпускают оба фасона во всех размерах, поэтому у дизайнера не всегда есть гибкость в выборе в рамках линейки одного производителя. В некоторых редких случаях клапаны изготавливаются с двумя разными типами заглушек, что позволяет клапану вести себя линейно для одного порта и равнопроцентно для другого. Отводные клапаны, по-видимому, доступны в основном с равнопроцентными заглушками. Выбор стиля штекера обсуждается в следующем разделе.

Хотя трехходовые клапаны чаще всего используются там, где требуется постоянный поток жидкости, в действительности они не обеспечивают постоянного потока, независимо от того, какой тип плунжера выбран. Как отмечалось выше, балансировочный клапан можно использовать для обеспечения того, чтобы поток был одинаковым, когда поток на 100 % проходит либо через змеевик, либо через байпас. Однако, когда клапан находится между этими двумя крайностями, расход всегда будет увеличиваться при линейной пробке и, в меньшей степени, при равнопроцентной пробке. Причина этого станет очевидной, когда мы рассмотрим, как выбираются размеры и размеры клапанов в следующем разделе.

Перед выбором и определением размера нам необходимо рассмотреть еще одну поведенческую характеристику регулирующих клапанов. Модулирующие регулирующие клапаны имеют внутреннюю рабочую характеристику, называемую «фактором диапазона». Коэффициент дальности действия регулирующего клапана представляет собой отношение максимального расхода к минимальному регулируемому расходу. Эта характеристика измеряется в лабораторных условиях только с постоянным дифференциалом, приложенным к клапану. Коэффициент дальности действия 10:1 указывает на то, что 9Только клапан 0975 может регулировать минимальный расход 10%.

Установленная способность одного и того же клапана регулировать малые потоки называется «диапазоном регулирования». В реальной системе давление на клапане не остается постоянным. Обычно, когда клапан закрывается, перепад давления на клапане повышается. Отношение перепада давления, когда клапан полностью открыт, к тому, когда он почти закрыт, называется его «авторитетом». Если бы давление оставалось прежним, власть была бы  P / P = 1. Однако, если бы давление увеличилось в четыре раза, авторитет был бы ¼ = 0,25. Коэффициент поворота клапана рассчитывается путем умножения собственного коэффициента способности диапазона на квадратный корень авторитета клапана. Следовательно, клапан с приличным диапазоном (скажем, 20:1), но плохим авторитетом (скажем, 0,2) не будет иметь хороших возможностей для регулирования до малых расходов (диапазон 20•√0,2 = 9:1) и может быть только в состоянии обеспечить «включено-выключено» управление значительной частью своего диапазона расхода.

Многие регулирующие клапаны HVAC шарового типа не имеют коэффициента способности большого диапазона; крупный производитель перечисляет значения от 6,5: 1 до 25: 1 для своего диапазона шаровых клапанов от ½ дюйма до 6 дюймов. Однако наиболее характерные шаровые регулирующие клапаны имеют очень высокий коэффициент диапазона (обычно > 150:1).

Насколько полезен был этот пост?

Нажмите на звездочку, чтобы оценить!

Средняя оценка 4.8 / 5. Количество голосов: 990

Голосов пока нет! Будьте первым, кто оценит этот пост.

Сожалеем, что этот пост не был вам полезен!

Давайте улучшим этот пост!

Расскажите, как мы можем улучшить этот пост?

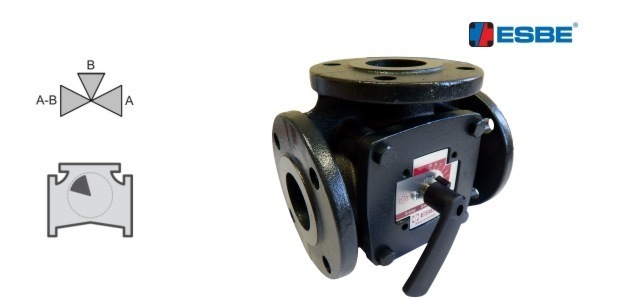

Смесительные клапаны ESBE серии 3F (фланцевое соединение)

(пока отзывов нет) Написать рецензию

ЭСБЕ

Смесительные клапаны ESBE серии 3F (фланцевое соединение)

Рейтинг Требуется Выберите рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)

Имя

Электронная почта Требуется

Тема обзора Требуется

комментариев Требуется

Марка:

org/Brand”> ЭСБЕ

Код продукта:

Серия

3F-фланцевое соединение

Текущий запас:

В настоящее время: 232,99 фунтов стерлингов

• Описание
• ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• ВИДЕО
• ЗАГРУЗКИ
• B1G1

Серия 3F представляет собой 3-ходовые клапаны с фланцевым соединением PN6, подходящие для смешивания или отвода при давлении до 6 бар. Клапаны изготовлены из высокопрочного чугуна, что позволяет использовать их в системах отопления и охлаждения. Серия 3F доступна в размерах DN20-150 и поставляется с фланцем PN6, соответствующим размеру трубы с фланцем PN6. Клапан идеально сочетается с приводами и контроллерами ESBE.

Превосходная регулировка для лучшего смешивания или отвода до 6 бар (PN6)

Широкий диапазон размеров до DN150.

Долговечность и высокая прочность.

Идеальное сочетание клапана и приводов ESBE.

Фланцевое соединение

Дополнительная информация.

Как B1G1 Business For Good, мы привносим цель и смысл в наш бизнес посредством пожертвований. Вместе мы меняем мир к лучшему.

С помощью наших историй о благотворительности мы можем оказывать влияние на микропожертвования, просто делая то, что мы делаем каждый день.

Каждая транзакция, которую вы совершаете с нами, оказывает влияние.

Чтобы узнать больше, нажмите здесь

Описание

Серия 3F представляет собой 3-ходовые клапаны с фланцевым соединением PN6, подходящие для смешивания или отвода при давлении до 6 бар. Клапаны изготовлены из высокопрочного чугуна, что позволяет использовать их в системах отопления и охлаждения. Серия 3F доступна в размерах DN20-150 и поставляется с фланцем PN6, соответствующим размеру трубы с фланцем PN6. Клапан идеально сочетается с приводами и контроллерами ESBE.

Превосходная регулировка для лучшего перемешивания или отвода до 6 бар (PN6)

Широкий диапазон размеров до DN150.

Долговечность и высокая прочность.

Идеальное сочетание клапана и приводов ESBE.

Фланцевое соединение

Дополнительная информация.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ВИДЕО

ЗАГРУЗКИ

ДОСТАВКА

B1G1

Как B1G1 Business For Good, мы привносим цель и смысл в наш бизнес посредством пожертвований. Вместе мы меняем мир к лучшему.

С помощью наших историй о благотворительности мы можем оказывать влияние на микропожертвования, просто делая то, что мы делаем каждый день.

Каждая транзакция, которую вы совершаете с нами, оказывает влияние.

Чтобы узнать больше, нажмите здесь

. Принцип работы трехходового клапана

Несмотря на простую конструкцию, трехходовой клапан esbe является одним из тех элементов, от которых напрямую зависит жизнеобеспечение всего дома. Устройства этого типа имеются в продаже в нескольких вариантах.

Общие сведения

Клапан трехходовой – устройство для регулировки трубопроводных сетей с жидкой рабочей средой. Если объяснить популярно, то после включения в систему отопления устройство будет выполнять функцию всем известного крана-смесителя, задача которого переключать или смешивать потоки.

Благодаря трехходовому клапану esbe достигаются следующие результаты:

1. Перенаправление потоков из разных сетей.
2. Рабочая жидкость доводится до необходимой температуры путем смешивания холодной и горячей жидкости.
3. Динамическое перенаправление позволяет получить струю стабильной температуры.

Конструктивные особенности трехходового клапана ESBE

Регулировка трехходового клапана осуществляется с помощью штока или шара. В первом случае регулировочный элемент перемещается в вертикальном направлении, во втором – вокруг своей оси. Этот элемент перемещается таким образом, что полного перекрытия потока рабочей жидкости не происходит: он только смешивает и перенаправляет. Самый простой пример такого устройства – обычный подъемный кран. Его сильная сторона – простая конструкция и невысокая стоимость; слабый – невозможность получения стабильной температуры на выходе. При всех своих недостатках краны широко используются в системах теплого пола.

Если в конструкцию обычного крана внедрить электропривод, то можно будет значительно увеличить его функциональные возможности: устройство сможет регулировать температуру жидкой среды в автоматическом режиме. Задача простых балансировочных клапанов – отрегулировать сечение под расход рабочего потока.

Устройство работает следующим образом:

1. При повороте рукоятки наполовину два потока равномерно смешиваются, что обеспечивается равенством впускных клапанов.
2. Если ручку повернуть до упора, будет нажат первый клапан, из-за чего поток жидкости полностью перекроется.

У серийно выпускаемых моделей повороты ручек могут незначительно отличаться, что никак не влияет на принцип работы устройств.

Основные разновидности

Клапаны трехходовые бывают трех типов:

• Гидравлические.
• Электрический.
• Пневматический.

Приборы с электроприводом (например, модель ESBE) немного отличаются по принципу действия. Электрический придаток здесь действует как обычный термостат: благодаря ему потоки не только смешиваются, но и поддерживаются при нужной температуре. При понижении или повышении температуры положение запорной арматуры автоматически изменяется. В результате поперечное сечение потока увеличивается или уменьшается. Параллельно происходит изменение сечения на входе холодного потока, что позволяет сообщать воде на выходе стабильную температуру. При этом трехходовой клапан esbe полностью обходится без человеческого контроля: оборудованием управляет автоматика.

Клапан ESBE с электроприводом и термостатом может успешно применяться в системах отопления и горячего водоснабжения. Строго говоря, таким клапаном можно оборудовать любой тип трубопровода, где требуется смешивать два потока жидкости и поддерживать стабильную температуру. Даже самые качественные и надежные модели трехходового клапана с термостатом имеют один общий для изделий этого типа недостаток: места входа, через которые поступает жидкость, сильно сужены. Как следствие, это провоцирует увеличение гидравлического сопротивления.

Эти смесители отлично подходят для водопровода. Клапаны ESBE часто комплектуются теплыми полами, хотя и используют особую схему подключения. Наряду с упомянутыми выше модификациями в продаже можно встретить и трехходовые термостатические вентили. Несмотря на кажущуюся схожесть этих устройств, их функции во многом различаются. В термостатных разновидностях используются терморегуляторы с датчиком выносного типа. К тому же и принцип работы здесь другой.

В отличие от стандартных моделей, термостатические смесители регулируют поток только в одной точке. Два других входа находятся в постоянно открытом положении, с устойчивым сечением. Приобретая такую ​​конструкцию, важно протестировать вторую точку на узкость, иначе устройство может испытывать трудности из-за высокого гидравлического сопротивления. При обнаружении такого дефекта проблему можно решить установкой смесительного клапана в дополнительный контур.

Принцип подключения отводов ESBE

Для подавляющего большинства имеющихся в продаже трехходовых устройств используется одна схема подключения. Например, рассмотрите возможность установки трехходового клапана esbe. Лучше начать с водопроводной системы, где смесители наиболее распространены. Клапаны в этом случае предотвращают образование обратного потока. Дело в том, что холодные и горячие потоки имеют разное давление, что и провоцирует перепады. В результате может возникнуть обратный поток. В этом отношении системы с клапанами ESBE полностью безопасны.

В системах отопления только три секции могут быть оснащены устройствами данного типа:

• Смесители системы «теплый пол».
• Труба подводящая к котлу. Таким образом достигается стабилизация температуры теплоносителя во входящем трубопроводе.
• Выпускной патрубок, для уменьшения подачи нагретого теплоносителя.

смесительный узел

Использование клапана esbe для теплых полов имеет свою специфику. Местом размещения смесительного узла является дополнительный контур. Переключение с коллектором осуществляется через две точки: это позволяет впускному теплоносителю постоянно циркулировать. Входной поток открывается только тогда, когда возникает потребность в дополнительном тепле.

Смесительный узел коммутируется с вентилем и термостатом. Нужно понимать, что термостат для водяного теплого пола позволяет снизить расходы на отопление. Учитывая узость всех клапанов в точке 2, насос может столкнуться с проблемой недостаточного расхода. Для решения проблемы необходимо прожить вторую линию, что снижает уровень потребления электроэнергии. Но такая необходимость возникает не всегда, т.к. сечение некоторых трехходовых клапанов довольно велико.

В ситуации, когда первая линия имеет недостаточную пропускную способность, термостат не перекрывает проход в необходимом масштабе.

Для выхода из этой ситуации обычно используют два варианта:

1. Вторая линия сужается.
2. Балансировочный клапан установлен.

Второй способ считается более эффективным, т.к. поток в этом случае настраивается более точно. Есть и другая схема подключения трехходового клапана esbe для теплого пола — переключение насоса на вторую магистраль: балансировочный клапан здесь не нужен. Это позволяет выровнять температурный режим во входном и выходном потоке.

Установка клапана с термостатом может производиться в одноконтурных системах. Простейшая их вариация – теплый пол небольшой площади. В этом случае габаритный смесительный узел не очень практичен в использовании. Более подходящим решением будет подключение одноконтурного теплого пола. Установка трехходового клапана с термостатом осуществляется на обратку, содержащую охлаждаемый теплоноситель. Благодаря термостату срабатывает запорный клапан, увеличивающий сечение. Когда труба нагревается, датчик температуры определяет это и уменьшает расход.

Применение клапанов для отопительных котлов

Особого внимания заслуживают трехходовые клапаны для отопительных котлов. Они выполняют задачу предотвращения попадания остывшего теплоносителя внутрь трубопровода, поступающего в котел. Если этого не сделать, трубы начнут покрываться конденсатом, а в системе возникнет опасный перепад температур. Это чревато деформациями стыковочных секций, самым безобидным последствием чего будет появление небольших протечек. Если вовремя не отреагировать, система может полностью выйти из строя.

С особой ответственностью следует отнестись к установке запорной арматуры в обвязке твердотопливного котла, при которой возникают значительные перепады температур (читайте также: «»). Смесительный клапан позволяет защитить котельное оборудование от попадания теплоносителя с температурой ниже +50 градусов. Таким образом достигается снижение перепада температур, что положительно сказывается на эффективности и долговечности системы.

Специалисты рекомендуют использовать смесительные клапаны также в системах с пластиковыми трубопроводами. Хотя полимерные коммуникации имеют ряд преимуществ, однако частое превышение рабочих температурных параметров сказывается на них губительно. По стандартам наиболее комфортный температурный режим находится в пределах +75-85 градусов. Клапаны защищают пластиковые трубы от многих негативных последствий. К выбору модели устройства нужно отнестись ответственно, учитывая технические характеристики инженерной сети.

Клапан трехходовой типа ESBE является лишь одним из элементов систем жизнеобеспечения жилого дома. С одной стороны, это простая конструкция. С другой стороны, он выполняет важную задачу в инженерных сетях. Спрос рождает предложение. На рынке представлено множество моделей от разных производителей. Трехходовые клапаны, выпускаемые под маркой ESBE, отличаются хорошими эксплуатационными характеристиками.

Немного полезной информации

Трехходовой дроссельный клапан ESBE

Клапан трехходовой – регулирующее устройство в трубопроводных системах с жидкой рабочей средой. Говоря простым языком, встроенный в конструкцию тепловой сети, он будет действовать как всем известный кран-смеситель, переключающий или смешивающий потоки. Установка клапана позволяет решить ряд практических задач:

• Перенаправление потоков, поступающих из разных трубопроводов.
• Достижение заданной температуры рабочей жидкости путем смешения горячего и холодного потока.
• Получение струи с постоянной температурой путем динамического перенаправления.

Сложно? Только на первый взгляд. Для того чтобы понять принцип работы устройства, рассмотрим его конструктивные особенности.

Конструкция

Трехходовой смесительный клапан имеет регулирующий элемент, представляющий собой шток или шар. Стержень движется вертикально, шарик движется вокруг своей оси. Так как перемещение регулирующего элемента не позволяет полностью перекрыть поток рабочей жидкости, она перемешивается и перераспределяется. Самые простые модели – это обычный кран. Главное их достоинство – дешевизна и конструктивная простота. Недостатком является невозможность стабилизации температуры на выходе. Несмотря на недостатки, кран можно устанавливать в системах теплого пола. Теперь представьте моторизованный клапан. Эта конструкция уже более функциональна, так как способна регулировать температуру автоматически. Простой клапан является балансировочным клапаном. Его основная функция заключается в корректировке сечения для прохождения рабочего потока. Условно принцип его работы можно описать так:

• Ручка повернута на 50% – равномерное смешение двух потоков, так как впускные клапаны будут равны.
• Ручка повернута на 100% – первый клапан полностью нажат и перекрывает движение потока жидкости.

Представленные на рынке модификации могут иметь разные повороты рукоятки, но принцип их действия сохраняется. Клапан и его положение регулируются вручную, тем самым обеспечивается баланс между двумя потоками.

Типы

Есть несколько типов таких устройств:

• С гидравлическим приводом.
• С пневматическим приводом.
• С электроприводом.

Трехходовой клапан с электроприводом, такой как модель ESBE, имеет несколько иной принцип работы. Электропривод выполняет функцию обычного термостата, что позволяет не только смешивать потоки, но и поддерживать заданную температуру. При снижении/повышении температуры привод автоматически изменяет положение запорной арматуры, увеличивая или уменьшая сечение потока горячей воды. При этом изменяется и сечение на входе в холодный поток. В результате получается вода с постоянной температурой. Кран ESBE не требует вмешательства человека. Его работа регулируется автоматикой.

Принцип действия клапана

Клапаны ESBE, оснащенные электрическими приводами и термостатами, одинаково хорошо подходят для использования в системах отопления и горячего водоснабжения. В принципе, клапан можно установить в любом трубопроводе, где необходимо смешать два потока жидкости с постоянной температурой. Каким бы качественным и надежным не был трехходовой клапан с термостатом, у него будет один недостаток, характерный абсолютно для всех устройств этого типа.

Такой минус сильное сужение точек входа. Зауженный участок входа, в свою очередь, увеличивает гидравлическое сопротивление.

Такой кран будет хорошо работать в системах водоснабжения. Клапаны ESBE подходят для установки в системах напольного отопления, но для этого требуется специальная схема подключения. Кроме конструкций, описанных выше, на рынке представлены трехходовые термостатические вентили. Эти устройства часто путают между собой, но все же они совершенно разные. Термостатические модели имеют терморегулятор с выносным датчиком, но отличаются они не только этим элементом, но и принципом действия. В отличие от обычных моделей, в термостатических кранах поток регулируется только в одной точке, остальные две открыты, и их сечение не меняется. При выборе такой конструкции нужно проверить, нет ли узости в точке 2, иначе гидравлическое сопротивление приведет к затруднениям в работе устройства. Может потребоваться установка смесительного клапана в альтернативное кольцо, чтобы свести к минимуму проблему.

Схемы подключения

Трехходовой клапан – цепь переключения

Почти все трехходовые клапаны на рынке подключаются одинаково. Рассмотрим это на примере кранов ESBE. Начнем с систем водоснабжения, так как здесь чаще всего используется смеситель. Основной целью установки клапана является снижение риска обратного потока . Между двумя потоками – с холодной и горячей водой – неизбежно будет перепад давления. Это может привести к обратному течению. При установке клапанов ESBE такие случаи случаются редко. В системах отопления клапаны ESBE используются только в трех направлениях:

• В смесительных узлах систем типа «теплый пол».
• Для стабилизации температуры потока жидкости во входном трубопроводе котла.
• Уменьшить подачу высокотемпературного теплоносителя из котла в трубопровод.

Клапан смесительного узла

Рассмотрим, как кран ESBE используется в системах напольного отопления. Смесительный узел создает дополнительный контур в системе. Он соединяется с распределительным коллектором в двух точках, что обеспечивает постоянную циркуляцию жидкости на выходе. На входе поток обеспечивается только при необходимости дополнительного тепла. К смесительному узлу подключен вентиль с термостатом. Так как в точке 2 все клапаны, включая ESBE, сужаются, то может наблюдаться недостаточная подача насоса. Для ее увеличения создается вторая линия, позволяющая снизить потребление электроэнергии насосным оборудованием. Вторая строка требуется не всегда. Некоторые модели трехходовых клапанов имеют достаточное проходное сечение.

Схема теплого пола с трехходовым вентилем

В случае, если на первой линии будет недостаточный поток мощности, термостат не сможет открыть проход до необходимого значения . Проблема легко решается двумя способами: сужением второй магистрали или установкой на ней балансировочного клапана. Второй способ более продуктивный. Это позволяет точно настроить поток. Можно подключить трехходовой клапан по другой схеме, не требующей установки балансировочного клапана. Для этого насосное оборудование подключается ко второй линии. В результате сравнивается температура входного и выходного потоков. Термостатический клапан может быть установлен в системах с одним контуром. Самый простой пример таких систем — теплые полы в небольших помещениях. Создание узла микширования здесь , с его большим размером , не всегда оправдан. Подключать теплый пол лучше одним контуром. На обратке установлен трехходовой клапан с термостатом, по которому поступает уже остывший теплоноситель. В этом случае термостат будет перемещать запорные вентили, увеличивая сечение и открывая поток. После нагрева трубы датчик температуры считывает данные и уменьшает расход.

Для котлов отопления

Клапаны трехходовые для котлов отопления следует рассматривать отдельно. Основная задача их установки – предотвратить поступление холодного теплоносителя на входящий трубопровод, подсоединенный к котлу. В противном случае на трубах начнет образовываться конденсат, а перепады температур в системе приведут к ее деформации в местах стыков. О последствиях таких деформаций говорить не приходится. В лучшем случае образуется небольшая течь, в худшем – придется полностью менять систему.

Клапан трехходовой в системе отопления

Особенно важно подключение запорной арматуры к твердотопливным котлам, характеризующимся значительными перепадами температур при эксплуатации. Подключение смесительного клапана дает возможность гарантировать, что в котельное оборудование не попадет жидкость с температурой ниже 50 градусов. В результате уменьшается перепад температур, снижается негативное воздействие холода со всеми вытекающими последствиями. Рекомендуемая установка смесительных клапанов в системах с пластиковыми трубопроводами. Здесь целью является предотвращение попадания теплоносителя в трубопровод высокой температуры. При всех достоинствах полимеров они не выдерживают частого повышения температуры выше рабочих параметров. В таких условиях эксплуатации трубопровод быстро разрушается. Рекомендуемые специалистами температурные показатели колеблются в пределах от 75 до 85 градусов. Установка задвижек решает многие проблемы, но модель должна быть подобрана точно по техническим характеристикам инженерной сети, иметь достаточный проход.

Заключение

Простейшая запорная арматура – трехходовая смесительная – является важным элементом инженерных коммуникаций. Современные модели, созданные на стыке старых традиций и современных технологий, позволили добиться отличных результатов их использования с самыми разными целями.

Шведская компания ESBE (Эсби) уже много лет является признанным лидером в области систем управления водяным отоплением и охлаждением. Трехходовые смесительные клапаны ESBE серии VRG 131 и 3F, а также электроприводы ESBE ARA и 90 – это пример отличного качества и надежности по доступной цене. Широкий ассортимент смесительных клапанов Esbe позволяет сделать оптимальный выбор в зависимости от требований системы. В качестве материалов используются высококачественные латунные сплавы или чугун. Клапаны доступны с резьбовыми или фланцевыми соединениями.

Модель	код продавца	Ду, мм	Соединение	Kvs, м³/ч	Масса, кг	Заменяет
ВРГ131-15-0.4 цена >>	11600100	15	Rp 1/2″	0,4	0,40	–
ВРГ131-15-0.63 цена >>	11600200	15	Rp 1/2″	0,63	0,40	–
ВРГ131-15-1 цена >>	11600300	15	Rp 1/2″	1,0	0,40	–
ВРГ131-15-1.6 цена >>	11600400	15	Rp 1/2″	1,6	0,40	–
ВРГ131-15-2.5 цена >>	11600500	15	Rp 1/2″	2,5	0,40	3MG15, 3G15
ВРГ131-15-4 цена >>	11600600	15	Rp 1/2″	4,0	0,40	–
ВРГ131-20-2. 5 цена >>	11600700	20	Rp 3/4″	2,5	0,43	–
ВРГ131-20-4 цена >>	11600800	20	Rp 3/4″	4,0	0,43	–
ВРГ131-20-6.3 цена >>	11600900	20	Rp 3/4″	6,3	0,43	3MG20, 3G20
ВРГ131-25-6.3 цена >>	11601000	25	1 дюйм	6,3	0,70	–
ВРГ131-25-10 цена >>	11601100	25	1 дюйм	10	0,70	3MG25, 3G25
ВРГ131-32-16 цена >>	11601200	32	Rp 1 1/4″	16	0,95	3MG32, 3G32
ВРГ131-40-25 цена >>	11603400	40	Rp 1 1/2″	25	1,68	3G40
ВРГ131-50-40 цена >>	11603600	50	2 дюйма	40	2,30	3G50
ВРГ132-25-10 цена >>	11602500	25	G 1 1/4″	10	0,70	3МГА25
ВРГ132-32-16 цена >>	11602600	32	G 1 1/2 дюйма	16	0,95	3МГА25

Электрические приводы, приводы Esbe ARA 600 для трехходовых смесительных клапанов. Приводы Esbe ARA 600 предназначены для автоматизации управления клапанами серий VRG, VRB, MG, G, F, разные модели обеспечивают различное время закрытия, в среднем от 15 до 240 секунд. Надежность, экономичность и простота использования — основные принципы, которыми руководствуются специалисты Esbe при разработке сервоприводов Esbe ARA.

Модель	код продавца	Питание по электронной почте	Время закрытие	Управление	Усилие	Заменяет
ARA639 цена >>	12520100	AC/DC 24 В	15/30/60/120 сек.	0–10 В/4–20 мА	6 Н·м	–
ARA642 цена >>	12101600	230 В переменного тока	30 сек.	3-точечный с доп. выкл	6 Н·м	–
ARA651 цена >>	12101200	230 В переменного тока	60 сек.	3 точки	6 Н·м	65
ARA652 цена >>	12101700	230 В переменного тока	60 сек.	3-точечный с доп. от	6 Н·м	65М
ARA655 цена >>	12120900	230 В переменного тока	60 сек.	2 точки	6 Н·м	68
ARA659 цена >>	12520200	AC/DC 24 В	45/120 сек.	0–10 В/4–20 мА	6 Н·м	62р
ARA661 цена >>	12101300	230 В переменного тока	120 сек.	3 точки	6 Н·м	66
ARA662 цена >>	12101800	230 В переменного тока	120 сек.	3-точечный с доп. от	6 Н·м	66М
ARA663 цена >>	12100300	24 В переменного тока	120 сек.	3 точки	6 Н·м	62
ARA664 цена >>	12100800	24 В переменного тока	120 сек.	3-точечный с доп. от	6 Н·м	62М

Модель	код продавца	Питание по электронной почте	Время закрытие	Управление	Усилие
92 цена >>	12050600	24 В переменного тока	60 сек.	3 точки	15 Н·м
92P цена >>	12550100	AC/DC 24 В	60/90/120 сек.	0–10 В/4–20 мА	15 Н·м
93 цена >>	12051300	24 В переменного тока	240 сек.	3 точки	15 Н·м
94 Цена >>	12051700	230 В переменного тока	15 сек.	3 точки	5 Н·м
95 Цена >>	12051900	230 В переменного тока	60 сек.	3 точки	15 Н·м
95-2 цена >>	12052000	230 В переменного тока	120 сек.	3 точки	15 Н·м
95M цена >>	12052200	230 В переменного тока	60 сек.	3-точечный с доп. от	15 Н·м
95-2М цена >>	12052100	230 В переменного тока	120 сек.	3-точечный с доп. от	15 Н·м
96 цена >>	12052300	230 В переменного тока	240 сек.	3 точки	15 Н·м
97 цена >>	12052500	230 В переменного тока	15 сек.	2 точки	5 Н·м
98 цена >>	12052600	230 В переменного тока	60 сек.	2 точки	15 Н·м

Модель	код продавца	Питание по электронной почте	Время закрытие	Усилие
CRA111 цена >>	12720100	230 В переменного тока	30 сек.	6 Н·м
CRA121 цена >>	12742100	230 В переменного тока	120 сек.	15 Н·м
CRA122 цена >>	12742200	24 В переменного тока	120 сек.	15 Н·м
CRB111 цена >>	12660100	230 В переменного тока	30 сек.	6 Н·м
CRB114 цена >>	12661400	230 В переменного тока	30 сек.	6 Н·м
CRB122 цена >>	12662200	230 В переменного тока	30 сек.	6 Н·м
CRC111 цена >>	12820100	230 В переменного тока	30 сек.	6 Н·м
CRC121 цена >>	12842100	230 В переменного тока	120 сек.	15 Н·м
CUA111 цена >>	12640100	230 В переменного тока	120 сек.	15 Н·м
CUA122 цена >>	12642200	230 В переменного тока	120 сек.	15 Н·м
90C-1A-90 цена >>	12601500	230 В переменного тока	120 сек.	15 Н·м
90C-1B-90 цена >>	12601600	230 В переменного тока	120 сек.	15 Н·м
90C-1C-90 цена >>	12601700	230 В переменного тока	120 сек.	15 Н·м
90C-3B-90 цена >>	12603600	230 В переменного тока	120 сек.	15 Н·м
90C-3C-90 цена >>	12603700	230 В переменного тока	120 сек.	15 Н·м

2-ходовой регулирующий клапан серии VLA121

Модель	код продавца	Ду	Kvs, м³/ч	Присоединение	Масса, кг
ВЛА121-15-1. 6	21150100	15	1,6	Rp 1/2″	1,0
ВЛА121-15-2.5 цена >>	21150200	15	2,5	Rp 1/2″	1,0
ВЛА121-15-4 цена >>	21150300	15	4	Rp 1/2″	1,0
ВЛА121-20-6.3 цена >>	21150400	20	6.3	Rp 3/4″	1,2
ВЛА121-25-10 цена >>	21150500	25	10	Rp 1″	1,3
ВЛА121-32-16 цена >>	21150600	32	16	Rp 1 1/4″	1,8
ВЛА121-40-25 цена >>	21150700	40	25	Rp 1 1/2″	2,7
ВЛА121-50-38 цена >>	21150800	50	38	Rp 2 дюйма	4,2

3-ходовой регулирующий клапан серии VLA131

Модель	код продавца	Ду	Kvs, м³/ч	Присоединение	Масса, кг
ВЛА131-15-1. 6	21150900	15	1,6	Rp 1/2″	1,1
ВЛА131-15-2,5	21151000	15	2,5	Rp 1/2″	1.1
ВЛА131-15-4 цена >>	21151100	15	4	Rp 1/2″	1,1
ВЛА131-20-6.3 цена >>	21151200	20	6.3	Rp 3/4″	1,3
ВЛА131-25-10 цена >>	21151300	25	10	Rp 1″	1,5
ВЛА131-32-16 цена >>	21151400	32	16	Rp 1 1/4″	2,1
ВЛА131-40-25 цена >>	21151500	40	25	Rp 1 1/2″	3,0
ВЛА131-50-38 цена >>	21151600	50	38	Rp 2 дюйма	4,7

2-ходовой регулирующий клапан серии VLE122

Модель	код продавца	Ду	Kvs, м³/ч	Присоединение	Масса, кг
ВЛЭ122-15-0,25	21250100	15	0,25	G 1 дюйм	1,0
ВЛЭ122-15-0. 4 цена >>	21250200	15	0,4	G 1″	1,0
ВЛЭ122-15-0,63 цена >>	21250300	15	0,63	G 1 дюйм	1,0
ВЛЭ122-15-1 цена >>	21250400	15	1	G 1 дюйм	1,0
ВЛЭ122-15-1.6 цена >>	21250500	15	1,6	G 1 дюйм	1,0
ВЛЭ122-15-2,5 цена >>	21250600	15	2,5	G 1 дюйм	1,0
ВЛЭ122-15-4 цена >>	21250700	15	4	G 1 дюйм	1,0
ВЛЭ122-20-6.3 цена >>	21250800	20	6.3	G 1 1/4 дюйма	1,2
ВЛЭ122-25-10 цена >>	21250900	25	10	G 1 1/2 дюйма	1,4
ВЛЭ122-32-16 цена >>	21251000	32	16	G2″	1,8
ВЛЭ122-40-25 цена >>	21251100	40	25	G2 1/4 дюйма	2,6
ВЛЭ122-50-38 цена >>	21251200	50	38	G2 3/4″	4,3

3-ходовой регулирующий клапан серии VLE132

Модель	код продавца	Ду	Kvs, м³/ч	Присоединение	Масса, кг
ВЛЭ132-15-1. 6	21251300	15	1,6	G 1″	1,1
ВЛЭ132-15-2,5 цена >>	21251400	15	2,5	G 1″	1,1
ВЛЭ132-15-4 цена >>	21251500	15	4	G 1″	1,1
ВЛЭ132-20-6.3 цена >>	21251600	20	6.3	G 1 1/4 дюйма	1,3
ВЛЭ132-25-10 цена >>	21251700	25	10	G 1 1/2 дюйма	1,6
ВЛЭ132-32-16 цена >>	21251800	32	16	G2″	2,0
ВЛЭ132-40-25 цена >>	21251900	40	25	G2 1/4 дюйма	2,9
ВЛЭ132-50-38 цена >>	21252000	50	38	G2 3/4″	4,6

2-ходовой регулирующий клапан серии VLA325

Модель	код продавца	Ду	Kvs, м³/ч	Ход, мм	Масса, кг
ВЛА325-15-1. 6 цена >>	21200100	15	1,6	20	2.1
ВЛА325-15-2.5 цена >>	21200200	15	2,5	20	2.1
ВЛА325-15-4 цена >>	21200300	15	4	20	2.1
ВЛА325-20-6.3 цена >>	21200400	20	6.3	20	2,6
ВЛА325-25-10 цена >>	21200500	25	10	20	3.2
ВЛА325-32-16 цена >>	21200600	32	16	20	4,6
ВЛА325-40-25 цена >>	21200700	40	25	20	5,8
ВЛА325-50-38 цена >>	21200800	50	38	20	8,0

Двухходовой регулирующий клапан серии VLB325

3-ходовой регулирующий клапан серии VLA335

Модель	код продавца	Ду	Kvs, м³/ч	Ход, мм	Масса, кг
ВЛА335-15-1. 6	21200900	15	1,6	20	2,5
ВЛА335-15-2.5 цена >>	21201000	15	2,5	20	2,5
ВЛА335-15-4 цена >>	21201100	15	4	20	2,5
ВЛА335-20-6.3 цена >>	21201200	20	6.3	20	3,2
ВЛА335-25-10 цена >>	21201300	25	10	20	3,8
ВЛА335-32-16 цена >>	21201400	32	16	20	6,6
ВЛА335-40-25 цена >>	21201500	40	25	20	7,5
ВЛА335-50-38 цена >>	21201600	50	38	20	10

3-ходовой регулирующий клапан серии VLB335

Трехходовой смесительный клапан имеет довольно простое устройство. Он состоит из корпуса с двумя входами и одним выходом, а также штока специальной формы, на который устанавливается рукоятка (для ручного управления) или электропривод (для автоматического регулирования температуры подачи). Шток способен вращаться по вертикальной оси, перекрывая в той или иной степени вход горячей или холодной воды, за счет чего создается определенное соотношение потоков и, как следствие, на выходе получается смесь заданной температуры . Материал корпуса трехходового клапана чаще всего – латунный сплав или чугун. Шток изготавливается из латуни, чугуна или нержавеющей стали.

Управление трехходовым клапаном осуществляется с помощью электропривода, установленного на штоке, который поставляется отдельно. Основными характеристиками электроприводов являются: время поворота штока на 90 градусов; усилие, с которым привод способен вращать шток; электрическое напряжение и управляющий сигнал (двухточечный, трехточечный, пропорциональный). Электропривод получает сигнал от общедомового контроллера, который на основании показаний различных датчиков температуры рассчитывает положение штока трехходового клапана для получения нужной температуры теплоносителя на выходе.

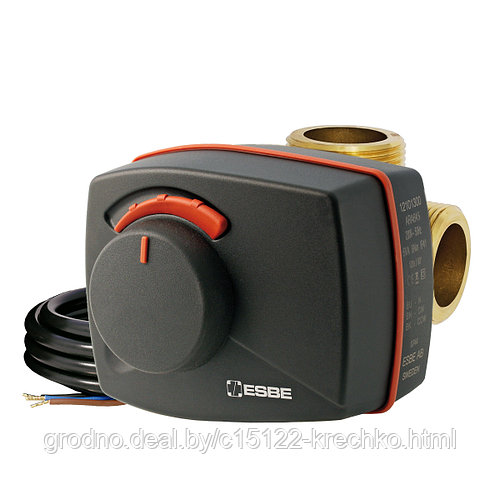

Выбор привода для поворотного трехходового смесительного клапана. Для золотниковых смесительных клапанов используются приводы ESBE серии ARA600, для фланцевых чугунных клапанов – ESBE серии 90. Если клапан предполагается использовать как отводной, привод должен иметь 2-позиционное управление. Если как смеситель, то необходимо 3-х точечное управление или пропорциональное управление: сигнал 0-10В. Затем выберите желаемую комбинацию времени вращения штока и назначения клапана. Для ГВС будет достаточно 60 секунд, а для подачи теплоносителя к радиаторам чаще всего используются электроприводы с временем вращения штока 120 секунд. При необходимости управления внешним оборудованием в зависимости от положения вентиля (например, отключить ненужный насос и т. д.) определяем, нужен ли вспомогательный выключатель. Когда все технические характеристики электропривода будут определены, не составит труда выбрать из представленных моделей именно тот, который будет выполнять все указанные функции.

Мы вышлем Вам материал по электронной почте

В широком ассортименте арматуры, используемой в тепловых сетях, есть один элемент, который используется нечасто. По форме он похож на тройник, но внутреннее наполнение сильно отличается от последнего. Да и назначение у него совсем другое. Это трехходовой клапан для отопления с термостатом. Схему его установки, а также принцип работы рассмотрим в сегодняшнем обзоре.

Клапан трехходовой с термоголовкой зонного типа

В основном трехходовые краны делятся по принципу действия. Здесь три положения:

• смешение,
• разделение,
• переключение.

Первые смешивают два потока теплоносителя с разной температурой в один, вторые, наоборот, делят один поток на два. А третьи просто переключают движение воды с одного направления (контура) на другое. Первые две разновидности внешне похожи друг на друга, поэтому к их корпусу прилагается схема, которая показывает, для каких целей следует использовать устройство.

Что касается третьей позиции, то ее легко отличить от остальных. У него дополнительно есть блок, с помощью которого происходит переключение. Клапан такого типа обычно устанавливают в двухконтурной, когда необходимо перенаправить поток из системы отопления в и наоборот.

Связанная статья:

Итак, первым делом разберемся с устройством. Чтобы было легче понять, что находится внутри клапана, нужно рассмотреть фото ниже, на котором устройство показано в разрезе. Он состоит из трех сопел (двух боковых и одного нижнего), между которыми находится смесительная камера. С четвертой стороны (верхней) находится термоголовка, отвечающая за регулирование температуры теплоносителя.

Внутри устройства от термостата идет подпружиненный шток с двумя плоскими круглыми клапанами. Их диаметр соответствует диаметру седел сопла. Вместо него может быть установлен один шаровой кран, расположенный внутри смесительной камеры между двумя седлами. При приложении давления к штоку клапаны частично перекрывают поток из нижнего патрубка и открывают верхний. Все равно происходит только наоборот, если шток поднимается.

Но тут надо разобраться, по каким законам работает шток, под действием какой силы он опускается или поднимается. Все дело в самом термостате. Внутри него расположен датчик температуры, заполненный специальной жидкостью. Она чувствительна к теплу. Как только температура теплоносителя начинает повышаться, жидкость расширяется и поднимается по капиллярной трубке в специальный сильфон (емкость), который находится в термоголовке. Сам резервуар начинает расширяться, и тем самым давит на шток. Последний опускается и открывает нижний патрубок, откуда в трехходовой кран поступает холодная вода. Горячий идет из левого патрубка (см фото).

Конечно, просто так, при любом повышении температуры воды давление возникнуть не может. Для этого на термоголовке устанавливается градация температуры, которая регулируется вручную. Установленным параметром является момент нажатия штока.

Итак, шток отреагировал на изменение температуры теплоносителя в подающем патрубке, открыл нижний для холодной воды, а горячая и холодная среды смешались до необходимой температуры внутри клапана. То есть получается, что температура теплоносителя на входе не изменилась, а на выходе стала меньше.

В случае, если охлаждающая жидкость продолжает нагреваться, шток может опуститься в самое нижнее положение. То есть полностью перекроет подачу горячей воды и полностью откроет подачу холодной воды. И так будет продолжаться до тех пор, пока теплоноситель внутри системы отопления не упадет до необходимой температуры. Затем откроется верхний вентиль, он пустит горячую воду.

Так работает трехходовой смесительный регулирующий клапан. Что касается разделительной модели, то принцип ее работы почти такой же, только наоборот. Теплоноситель входит в один патрубок, внутри корпуса устройства разделяется на два потока и выходит по двум соседним патрубкам.

Клапаны данного типа устанавливаются в тех местах, где поток теплоносителя необходимо разделить на два контура. Одна из них будет с постоянным тепловым режимом, другая с переменным. Во-первых, это расход жидкости, к которому предъявляются требования по качеству. Второй с требованиями к количеству. При этом чисто конструктивно поток при постоянном гидравлическом режиме никогда не перекрывается, так как в конструкции устройства длина штока выполнена такой, чтобы клапан не замыкал постоянный контур.

Но надо отметить, что длину выноса можно регулировать. Это дает возможность регулировать необходимый объем теплоносителя на постоянном контуре. Что касается переменной, то она может полностью перекрываться. Так регулируется расход и давление теплоносителя в системе отопления. Как видите, принцип работы трехходового клапана достаточно прост. Главное, точно подобрать тип устройства и установить его в нужном месте схемы.

Чтобы было понятно, как работает схема клапана, можно привести пример циркуляции теплоносителя в системе теплого пола. Трехходовой клапан для теплого пола представляет собой смесительный клапан. Схема циркуляции здесь следующая:

• горячая вода через коллектор поступает в систему теплого пола;
• он должен иметь определенную температуру, которая контролируется именно в процессе прохождения через трехходовой клапан;
• как только его значение превышает допустимое значение, клапан открывает один из контуров, который подключен к обратке отопления;
• внутрь поступает охлажденный теплоноситель, понижающий температуру,
• после чего смешанная вода поступает в контур отопления теплого пола;
• как только температура упадет до требуемой, обратный контур перекрывается внутри клапана штоком.

Специалисты утверждают, что регулировка трехходового клапана с помощью термоголовки и датчика самая простая и точная. Кроме того, он не потребляет электроэнергию. Именно поэтому такой тип трехходового клапана сегодня популярен. Но процесс можно контролировать и другими способами. Самый простой — ручной. Скажем прямо, это не самый точный вариант, потому что диапазон глубины погружения штока задается рукояткой, расположенной снаружи корпуса клапана.

Внимание! Клапан с такой регулировкой рекомендуется использовать только в тех системах отопления, где перепады температуры теплоносителя незначительны.

Второй вариант – управление температурным режимом с помощью электроприводов. Они получают команды от контроллера.

Двигатели, устанавливаемые на клапаны, часто называют серводвигателями. По сути, это обычные электродвигатели, у которых вал не крутится, а вращается на определенный градус. Следует отметить, что в эту категорию входят любые типы двигателей, например, тепловые. Главное, выполнить условие вращения, а не вращения.

Сегодня производители предлагают две позиции по оборудованию. Первый представляет собой полный комплект, включающий в себя контроллер и датчик температуры. Есть возможность сразу настроить прибор на необходимую температуру, а также на угол поворота, например, от 0 до 180°. При этом возможны любые промежуточные значения. Второй — это отдельный накопитель с датчиком внутри, к которому контроллер должен быть добавлен как отдельный элемент.

Что касается контроллера, то это устройство, которое решает задачи управления сигналами. В случае обогрева он реагирует на изменения температуры, о которых ему сигнализирует датчик температуры. Он обрабатывает сигналы и решает, что делать – открыть клапан или закрыть его, а точнее повернуть его по часовой или против часовой стрелки. Сегодня производители предлагают огромный модельный ряд трехходовых электроклапанов. Одним из самых популярных брендов является ESBE (Швеция).

В первую очередь необходимо указать, что клапаны этой марки имеют внутри шар со сквозными прорезями. Последние открывают или закрывают два канала, третий всегда остается открытым. Через него теплоноситель попадает в систему отопления. Угол поворота – 90÷180°.

В магазинах клапан этой модели продается отдельно от сервопривода, поэтому перед установкой их соединяют между собой, вставляя ось (вал) привода в верхнюю часть штока. Есть отверстие для оси. После этого необходимо точно по прилагаемой к прибору инструкции провести регулировку по температурным режимам.

На сегодняшний день производитель предлагает довольно широкий модельный ряд трехходовых клапанов ESBE с приводом и без:

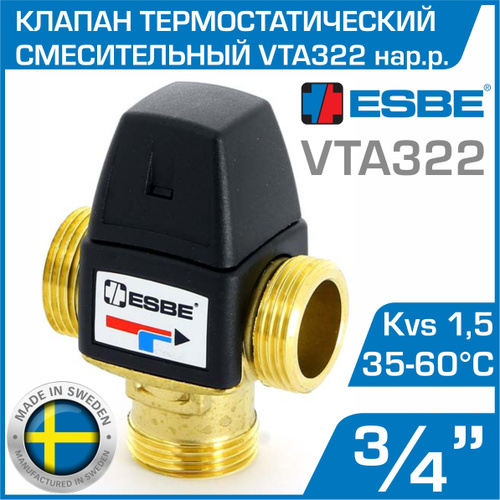

Фото	Модель	Назначение
	ВТА 200	Предназначен для систем без рециркуляции воды.
	VTA 270	Термостатический клапан для теплого пола. Устанавливается, если отопление организовано в помещении площадью не менее 100 м²
	ВТА 310	Клапан общего назначения в любых системах отопления, где температура теплоносителя не превышает +95°С, а давление 0,3 атм.
	VTA 300/ VTA 360	Две модели отличаются друг от друга только направлением движения воды в системе отопления. Они хорошо контролируют температуру даже при скачках давления внутри сети.
	VTC300	Это трехходовой клапан без сервопривода. Его можно устанавливать в системах, в которых используются маломощные котлы – до 30 кВт.

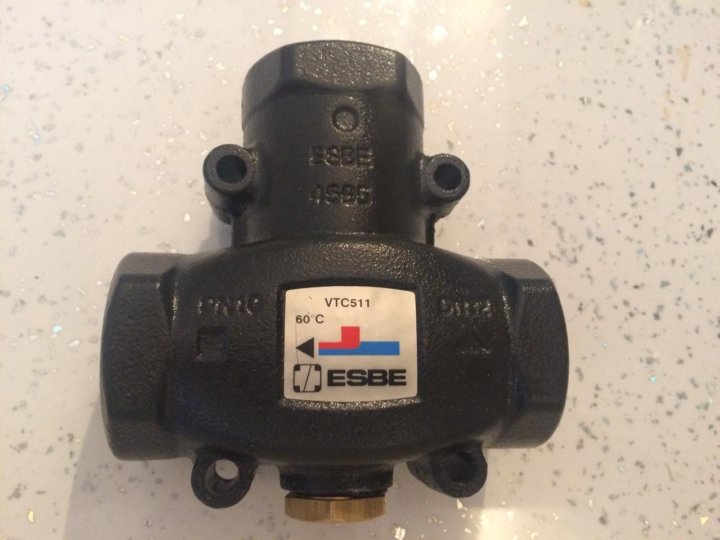

	DN25	Трехходовой клапан для твердотопливных котлов. То есть выдерживает температуру теплоносителя до +110°С. При этом мощность котлов не должна быть меньше 150 кВт. Это одно из самых неприхотливых устройств из всех присутствующих на рынке. Может работать в любых условиях в любых тепловых сетях без изменения качества.
	VRG131	Это самое популярное и востребованное устройство, которое используется в квартирах и частных домах.

Еще один известный бренд – трехходовой клапан Navien от южнокорейской компании. Следует отметить, что данное устройство является неотъемлемой частью двухконтурного котла данного производителя. И устанавливается внутри отопительного оборудования. Его основное назначение – разделение теплоносителя для подачи в сеть отопления и для горячего водоснабжения.

Внимание! Клапаны Navien ремонту не подлежат. Основной причиной выхода из строя является зубчатая передача от двигателя к штоку. Запчасти нигде не продаются. В случае выхода из строя устройство необходимо заменить на новое.

Датская компания Danfoss – известный производитель трехходовых клапанов. Предлагает четыре модели, предназначенные для разных систем:

После всех анализов конструкции клапана и принципа его работы появилось понимание, как его можно использовать в различных системах отопления. Чаще всего его используют в трех случаях.

• В системе теплых полов температура теплоносителя должна быть в пределах +45°С. Именно этот режим поддерживается устройством. Это уже обсуждалось выше, и было показано, как это должно работать.
• Для защиты от образования конденсата внутри печи. Это происходит, когда в теплообменник генератора возвращается относительно холодная вода. Отсюда на внешние поверхности образуются капли воды из сконденсировавшегося пара. Этого нельзя допускать, так как конденсат сокращает срок службы оборудования.
• При необходимости поддержания разного температурного режима в разных частях системы отопления.

Первый вариант рассматривать не будем, так как он уже описан. Что касается второго случая, то за основу анализа необходимо взять фото ниже.

На схеме двойной контур: один большой проходит через радиаторы, второй – короткий через (это вертикальная красная линия, начало которой вверху к радиаторам, конец упирается в нижнюю часть клапана). Пока котел не прогреется, теплоноситель движется по короткому контуру. Температура поднялась до необходимого уровня, клапан перекрывает байпас и открывает обратку (нижняя синяя линия).

И третья позиция, которая основана на распределении теплоносителя по потребителям, у которых требуемая температура не всегда одинакова. Например, для котла косвенного нагрева требуется вода с более высокой температурой, для батарей с более низкой, а для теплого пола и того меньше.

Внимание! В такой схеме нет необходимости устанавливать регулирующую арматуру перед котлом.

Схема подключения с установкой трехходового клапана должна быть примерно такой, как показано на фото ниже.

Это так называемый бюджетный вариант. По цене дешевле 30-35% аппаратов с накопителями. Чем он отличается от всех. В его конструкции нет ни стержней, ни датчиков, ни термоголовок.
