Клапан постоянного расхода воздуха CVD
Сегодня рассмотрю вопрос регулировки воздуха по сети. Как правило, для этих целей предназначены дроссель-клапаны, шиберы и прочие регулирующие устройства. В основе их лежит регулировка проходного сечения ручками. Ручками не только на самих клапанах, но и человеческими ручками. Но есть ещё класс регулирующих устройств, которые самостоятельно поддерживают необходимый расход воздуха, независимо от внешних изменений. Естественно, в пределах своих характеристик. И сейчас как раз об одном таком устройстве и поговорим.
Сразу скажу, что данные клапаны мы не продаём, просьба не спрашивать стоимость и наличие. Сами знаете, где посмотреть. Здесь я только говорю о технологиях, которые облегчают жизнь наладчика.
Скажу лишь, что цена в 2 раза выше обычного дроссель-клапана такого же размера, однако срок проведения пусконаладки сокращается также раза в два. А то и в три.

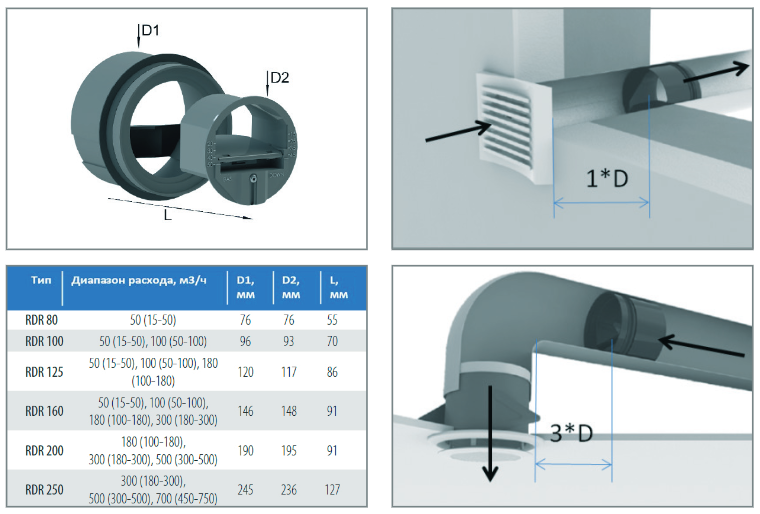

Что же из себя представляет клапан постоянного расхода воздуха CVD? Кусок трубы, с чувствительным элементом (заслонка с пружиной), с резиновыми уплотнителями для монтажа в стандартный ниппель, да шкала предварительных настроек расхода воздуха.
Настройки расхода воздуха меняются путём изменения высоты заслонки.
На фото выше пластина с заслонкой и значениями расхода стоит навстречу потоку воздуха. А на фото ниже обратная сторона.
В соединительном ниппеле клапан CVD сидит плотно, можно даже не особо саморезами крутить. Резиновая прокладка также плотно сидит в надетом воздуховоде.
Монтаж клапана можно производить как на горизонтальном участке (заслонкой вниз), так и на вертикальном участке воздуховода. Клапаны CVD вроде бы даже не горючие или не распространяют горение. А максимальная температура воздуха перемещаемого через клапан не должна превышать +60°С.
Надо сказать, что материал клапана просто дубовый, не знаю, насчёт горения, но после падения на бетонный пол ничего с ним не произошло.
Конструкции заслонки немного отличаются на клапанах разных диаметров. На маленьком диаметре заслонка в виде полусферы (видимо для снижения шумов), на больших диаметрах в виде пластины, которая поднимается под углом при поддержании расхода воздуха.
Также важно, что клапан постоянного расхода воздуха CVD поддерживает расход в широком диапазоне давлений (от 50 до 250 Па). А это позволяет устанавливать данные клапаны не только на конечных ветках, но и не целую ветвь.
Что же нам даёт в итоге данный клапан? Он сокращает время!!! А оно бесценно…
На данном объекте было около 10 клапанов CVD. В наш первый приезд пришлось лишь обозначить монтажникам какой клапан на притоке, какой на вытяжке, какой стороной по направлению потока монтировать. Ну и, конечно, выставить необходимые расходы по каждому.
Если клапан стоит рядом с воздухораспределительной решеткой (или диффузором), то необходимо соблюдать минимальные расстояния от клапана до решетки. На притоке это 3 диаметра, на вытяжке и 1-го диаметра хватит.
Конечными устройствами на воздушной сети были диффузоры. Поэтому монтажники оставили их в среднем положении, не особо закрывая или открывая. Проверив еще раз настройку на одном из клапанов, мы взяли его за эталон для дальнейших экспериментов.
Выставили расход на 300 м3/час и уехали.
Второй выезд был после завершения монтажа, перед окончательной отделкой помещения гипсокартоном. Проверку расходов воздуха начали с прямых участков перед конечными диффузорам. Расходы воздуха стабильно держались на выставленных значениях.
Дальше пошёл в ход эталонный клапан CVD. Закрывали диффузор на этой ветке, открывали, пробовали в других помещениях прикрыть, все тщетно. Расход был близок к выставленному. И только когда закрыли почти полностью диффузор на притоке, расход упал, но остался свист. Оно и понятно, если всё закрыть, то и расхода не будет.
Опять выкрутили все диффузоры на притоке и на вытяжке в среднее положение (если у диффузора вообще есть среднее положение) и разогнали приточно-вытяжную систему выше проектного значения. Ну, мы так думали, что выше проектного. Однако, небольшое увеличение расхода повлекло за собой автоматическое закрытие клапанов постоянного расхода воздуха до выставленных значений, а в сумме опять до проектного значения.
Фокус не удался.
Тогда мы решили наоборот снизить общие расходы ниже проектных значений. Вот тут уже сделать нам это удалось, т.к. упало общее давление на притоке и на вытяжке, а величина хода заслонок клапана CVD ограничена настройкой пружины. То есть в данном случае клапаны максимально открылись, но общий расход был мал, поэтому по сети пошла непропорциональная разбалансировка по расходам воздуха. В принципе мы этого и добивались. Узнать границы максимального закрытия и открытия заслонок клапанов CVD, чтобы внести коррективы в работу автоматики приточно-вытяжной системы, а именно, для того, чтобы заказчик мог производить регулировку общего расхода воздуха в нашем выставленном диапазоне.
Так увлеклись данными экспериментами, что забыли сделать фото с фактическими расходами. Но вы же знаете, верить никому нельзя, нам можно. Поэтому остаётся верить на слово.
В итоге имеем два выезда и сбалансированную сеть воздуховодов. Можно было бы и один выезд конечный сделать, но монтажников лучше проконтролировать.
Скажете, что и с дроссель-клапанами за день управились бы, и будете абсолютно правы. Но придётся бегать и делать замеры, регулировку, опять замеры, опять регулировку. А здесь просто конечный контрольный замер для паспортизации.
А теперь представьте, что у вас под сотню клапанов, которые нужно увязать между собой. Время бесценно!!!

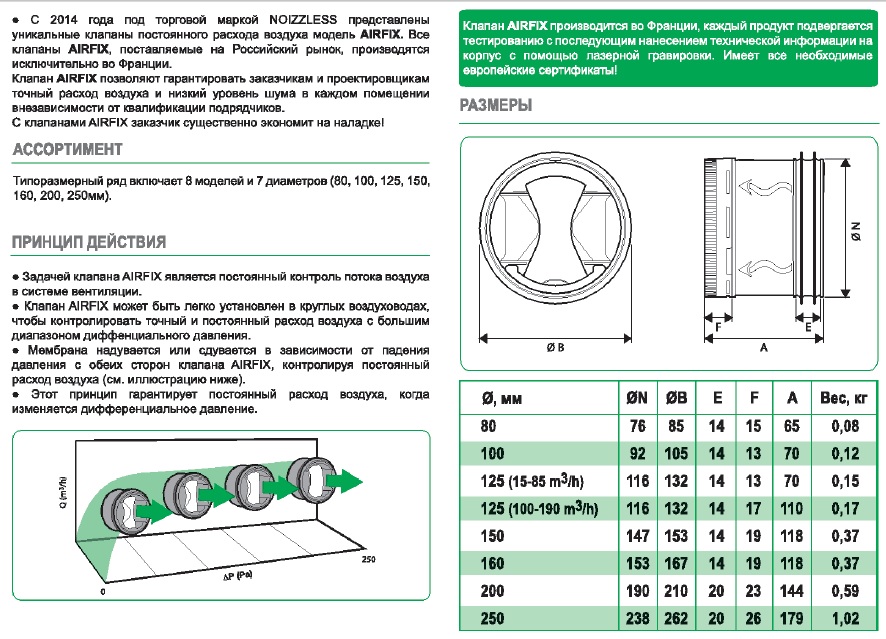

Если бы мы ставили оценки тестируемому оборудованию, то клапан постоянного расхода воздуха получил бы 7 из 10 баллов.
Всё-таки непонятно, зачем регулировку расхода воздуха делать болтиком с битой под звёздочку, а не простым болтиком под отвертку крест или шлиц.
Качество изготовления хорошее, но не идеальное, есть в некоторых местах облои от пластмассы.
Ну и, конечно, высокая цена, хотя по мне, она компенсируется затратами на ПНР.
На этом закончу, надеюсь статья поможет определится с выбором, какое регулирующее устройство необходимо именно вам.
