Коды ошибок газовых котлов Протерм – неисправности и способы устранения

Содержание

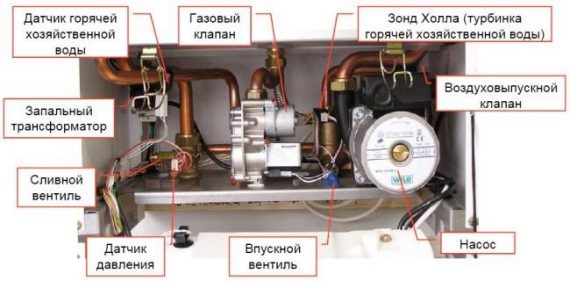

Устройство и принцип работы котлов Протерм

Рассмотрим подробнее наиболее популярные модели производителя Protherm.

Протерм Гепард 23 МТВ (MTV)

Эта модель настенного двухконтурного котла относится к среднему ценовому сегменту. Оснащена функцией нагрева жидкости для хозяйственных нужд, мощность устройства 23 кВт. На рынке существуют две модификации модели, естественный (МОВ) и принудительный (МТВ) отвод продукта сгорания.

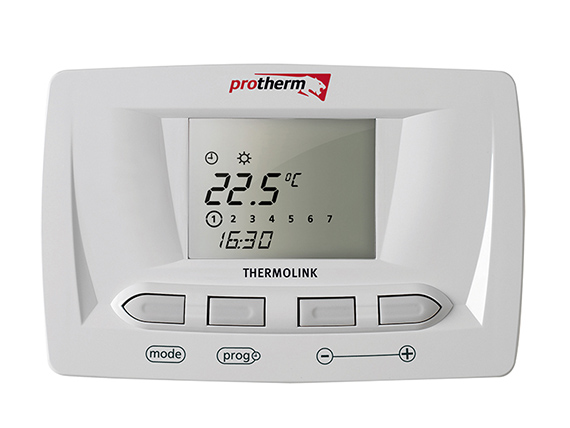

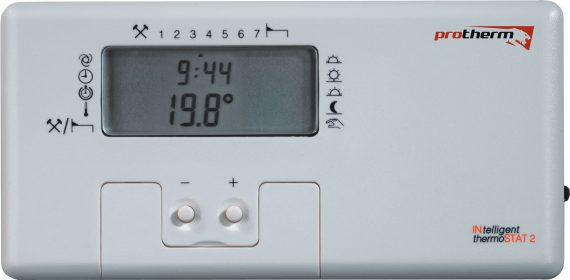

Предусмотрено управление работой котла при помощи комнатного термостата или температурного наружного датчика. Конструкцией предусмотрен жидкокристаллический дисплей, при помощи которого и происходит контроль за работой устройства.

Гепард 23 МТВ не нуждается в подключении к дымоходной системе, поскольку имеет коаксиальную систему дымоотведения, что дает возможность монтажа в помещении без дымохода. Встроенный теплообменник выполнен из нержавеющей стали, предусмотрен датчик, контролирующий давление в системе.

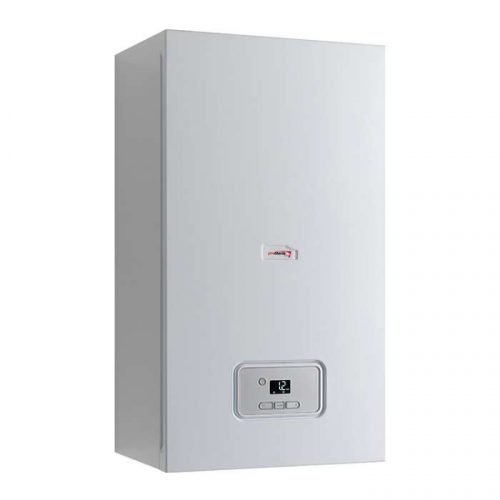

Котел Протерм Гепард 23 МТВ

Работает в двух режимах зима/лето, регулировка мощности происходит благодаря модуляционной горелки. Вода приобретает заданную температуру по истечению 3-х секунд после открытия крана, КПД составляет 91%.

Предусмотрена функция защиты от замерзания и перегрева системы. Из плюсов — очень прост в эксплуатации, при работе не загрязняет окружающую среду, доступная цена.

Протерм Рысь

Способ монтажа настенный, котел предназначен для отопления помещения и подогрева горячей жидкости. В зависимости от площади помещения есть два варианта мощности 24 кВт и 28 кВт. Благодаря принудительному выводу продуктов горения, существует возможность монтажа в помещении без оборудованного дымохода, или если нет технической возможности его там обустроить.

Котел Протерм Рысь

Невзирая на небольшую стоимость, имеет хороший коэффициент полезного действия 94%, при этом расход топлива небольшой. Имеет два режима работы: экономный и комфортный. Благодаря встроенной электронике происходит автоматический розжиг, а также контролируется горение пламени.

Контроль температуры нагрева воды осуществляется при помощи датчика NTC, который установлен на выходе из вторичного теплообменника. Оборудован трехступенчатым циркуляционным насосом, предусмотрена защита от замерзания при понижении температуры ниже 5 градусов.

Протерм Скат

Модельный ряд 6 кВт, 9 кВт, 12 кВт, 18 кВт, электрический котел, имеет возможность ступенчатой регулировки мощности, работает очень тихо, подходит для отапливания небольших площадей.

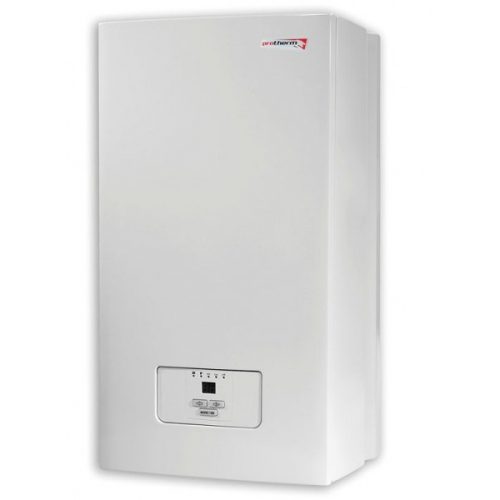

Котел Протерм Скат

Устройство одноконтурное, предназначено для обогрева помещения, КПД составляет 98%, подключается к сети 220 В. Благодаря большому количеству функций, есть прекрасная возможность дистанционного управления.

Протерм Медведь 40 KLOM

Это наиболее популярная модель в данной линейке напольных чугунных газовых котлах, так же, как и модели Протерм КЛОМ 20, 30,40,50. Данная модель часто используется вместе с твердотопливным котлом, как дополнительный отопительный прибор.

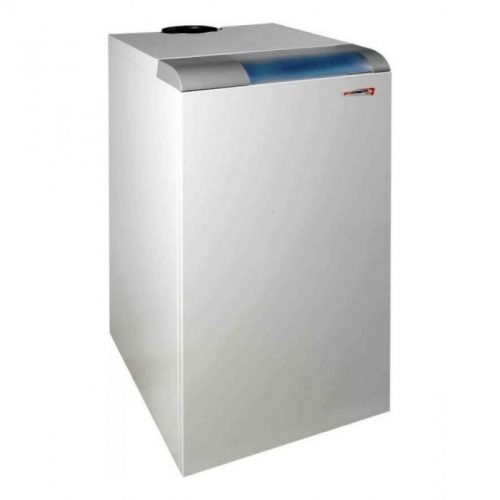

Котел Протерм Медведь 40 KLOM

Несомненный плюс — это простота использования, высокий КПД 92%.Также в серии Медведь существует линейка Протерм 40 KLZ, который оснащен встроенным бойлером на 90 л, есть возможность замены отдельных чугунных секций, что значительно сокращает затраты, связанные с ремонтом.

Протерм Пантера (Panthera)

Предназначена для отапливания офисов, домов и обеспечения горячей водой. Возможны модификации с открытой камерой сгорания или герметичной. Пропускная способность горячей воды 13-15 литров, максимальная отапливаемая площадь помещения до 260 метров квадратных.

Может работать с низким давлением, наличие защиты от замерзания отопительной системы, имеет высокую степень безопасности. Благодаря дисплею, есть возможность отслеживать работу котла.

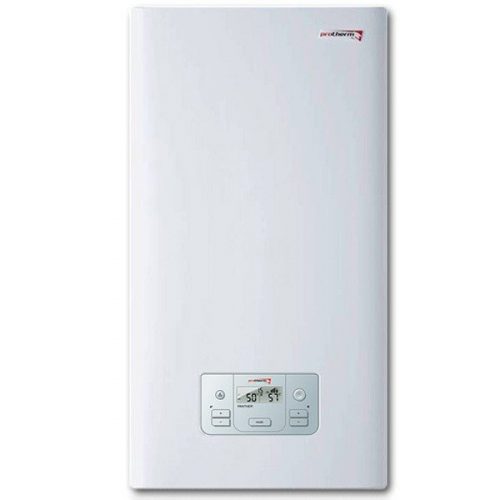

Котел Протерм Пантера

Конструкцией предусмотрены два теплообменника, один для обеспечения тепла в системе отопления, другой для горячей воды. Подходит для систем, где необходимо поддерживать минимальную температуру, есть режим “комфорт”, при его включении с крана течет горячая жидкость уже через 2 секунды. Есть система самодиагностики.

Протерм Ягуар

Относится к самым недорогим моделям настенных газовых котлов, предназначен для квартиры или жилого дома. Возможны два варианта мощности 11 и 24 кВт, пропускная способность 10 литров за минуту, наличие автоматической модуляции пламени, независимая работа двух контуров.

Котел Протерм Ягуар

Основные коды ошибок

Далее рассмотрим основные неисправности газового котла Протерм, коды ошибок и возможные варианты их исправления.

f1

Ошибка F1 (ф1). Потеря пламени, происходит блокировка розжига и прекращается подача газа к газовому клапану. Это происходит, когда плата не получает сигнал о присутствии пламени от электрода ионизации, при этом газовый клапан открыт, срабатывает защитный механизм и котел отключается.

Так же причиной может быть недостаточное давления газа. Для устранения нажмите кнопку перезапуска, и проверьте открыт ли газовый кран, и нелишним будет проверить вилку в розетке, переверните ее, поменяв полярность.

Также часто ошибка F01 обозначает перегрев термостата, для устранения попробуйте нажать на нем кнопку перезапуска. Эта проблема очень часто возникает в модели Протерм КЛОМ.

f2

Ошибка f2 (ф2). Вышел из строя датчик температуры отопительного контура, либо температура теплоносителя опустилась ниже 3-х градусов. В устройстве включается блокировка, поскольку возможно образование льда. Зачастую это свидетельствует о выходе из строя датчика, проверьте его и по необходимости замените новым.

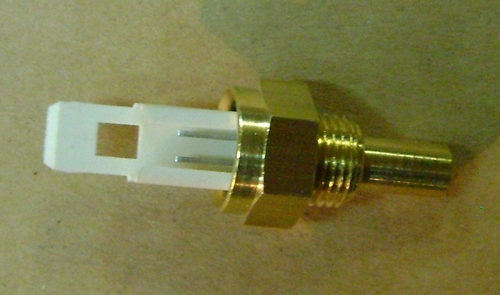

Датчик температуры отопительного контура

Однако такая ситуация может быть вызвана пуском устройства в зимнее время года, когда действительно в системе недостаточная температура. Для того, чтобы запустить систему, повысьте температуру в системе.

f3

Ошибка f3 (ф3). Эта ошибка сигнализирует о перегреве котла и означает, что достигнут допустимый критический максимум в 95 градусов, срабатывает защита и котел автоматически отключается.

Подождите, когда температура снизится ниже этого показателя, котел самостоятельно запустится. Если снова произойдет подобная ситуация, перезапустите тепловой предохранитель.

f4

Ошибка f4. Вышел из строя датчик ГВС, когда происходит эта поломка, котел в обычном режиме работает на нагрев отопительного контура, прекращается нагрев жидкости для бытовых нужд. Зачастую такая поломка свидетельствует либо о том, что датчик вышел из строя и нуждается в замене, либо окисление контактов, зачистите и просмотрите их.

f5

Ошибка f5. Поломка внешнего температурного датчика. При подобной неисправности устройство работает, однако температурный контроль осуществляется термодатчиком котла. Для устранения проверьте, не произошел ли механический обрыв в цепи котел-датчик, если обрыва нет, необходима его замена.

Термодатчик котла Протерм

f6

Ошибка f6 (ф6). Свидетельствует об обрыве датчика отходящих газов. Прозвоните соединительные провода между датчиком и платой. Возможно, плата вышла из строя, отдайте ее на диагностику в сервисный центр, или неисправен сам датчик. Эту поломку может вызывать неисправный трансформатор розжига, проверьте его.

f7

Ошибка f7. В инструкции ошибка описывается, как разрыв связи. Этот разрыв может быть где угодно, и означает, что при подключении к контроллеру не приходит сигнал от одного из элементов, или не хватает напряжения на клемме в плате управления.

Нужно визуально осмотреть все провода, прозвонить их на разрыв, проверить все разъемы. Также возможно вышла из строя сама плата и нуждается в ремонте. Если не удалось ничего обнаружить, обратитесь за квалифицированной помощью к специалисту.

f8

Ошибка f8 Сигнализирует о размыкании цепи NTC датчика и заземлением бойлера ГВС. Прозвоните данную цепь соединений, отсоедините и вновь соедините данные элементы, так как возможно отошли контакты. Если данные манипуляции не дали результата, замените датчик.

f10

Ошибка f10. Свидетельствует о коротком замыкании NTC датчика температуры на подающей линии.

Эта неисправность высвечивается на дисплее, если:

Произошло короткое замыкание в NTC приборе инсталлированного на входе ОВ. В данной ситуации нужна его полная замена.
Также возможна, если уровень напряжения в цепи снизился до 0,40 В.
Произошло КЗ в штекере устройства. Что делать в данной ситуации? Только его полная замена, ремонту не подлежит.

f15

Ошибка f15. Короткое замыкание датчика обратной тяги. Контроллер продуктов горения находится вверху котла, он соединен с трубочками вентилятора.

Необходимо разобрать, прочистить все клеммы, из трубки удалить отложившиеся образования. Если данная процедура не принесла результата, потребуется замена на новый прибор.

f20

Ошибка f20 (ф20). Произошла сработка предохранительного температурного ограничителя. Возможно неправильное подключение температурного датчика подающей линии, из-за этого температура повысилось выше допустимой нормы (95 градусов) или произошел разрыв в цепи.

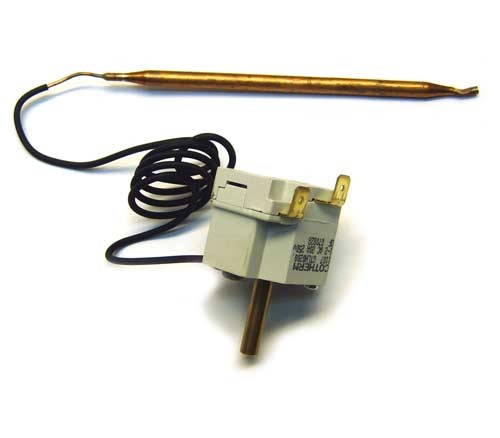

Температурный ограничитель газового котла

Прозвоните ее, если не обнаружили неисправности, попробуйте переподключить его. Проверьте, исправен ли насос, выполните выпуск воздуха. Если у вас не получилось самостоятельно решить эту проблему, обратитесь за помощью к специалисту.

f22

Ошибка 22. Данная проблема сигнализирует о низком давлении жидкости в отопительном контуре менее 0,3 бар.

Возможные причины этого:

Неисправность датчика давления жидкости. Необходимо заменить.
Неисправность либо блокировка насоса, либо его работа не отрегулирована. Прочистите его, и проверьте на предмет исправной работы.

Долейте в систему жидкости. Проверьте на герметичность все элементы, так как давление может падать из-за течи, если ее обнаружили, устраните.

f23

Ошибка f23. Превышение допустимого уровня разницы температуры подающей с обратной линиями.

Это могло произойти в результате следующего:

Неисправности насоса, проверьте его, при необходимости замените.
Возможно, неисправность в датчиках, проверьте их, замерьте их сопротивление.

f24

Ошибка f24. Низкий уровень жидкости в отопительном контуре, температура растет очень стремительно.

Возможно, это произошло из-за:

Блокировки насоса, или его недостаточной производительности.
Произошло завоздушивание системы, и, как следствие этого, снизилось давление, продуйте ее.
Перекрытие магистрали. Посмотрите, открыты ли все краны в системе.

f25

Ошибка f25. Произошла сработка системы защиты от проникновения угарного газа в помещение. Почему отключается котел? При возникновении данной неисправности происходит размыкание контактов реле, вследствие нарушения циркуляции воздушного потока.

Причиной может быть:

Разгерметизация соединений дымохода, нарушение его стыков.

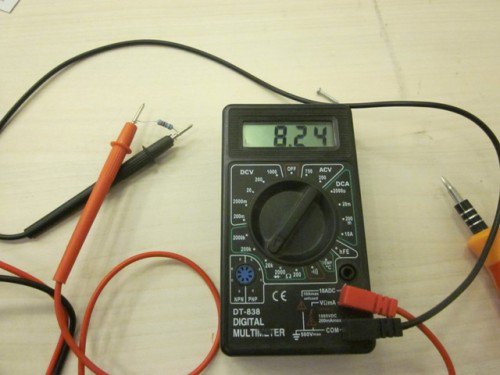

Также проверьте исправность термостата при помощи мультиметра на короткое замыкание или обрыв.

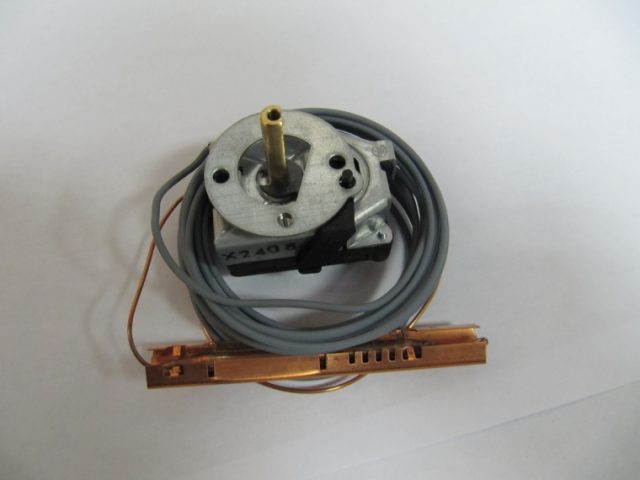

Термостат котла Протерм
Проверьте исправность вентилятора.
Проверьте тягу и приточную вентиляцию.
Возможен сбой в работе платы управления.

f28

Ошибка f28 (ф28). Загасание пламени при включении.

Возможны следующие причины данной неисправности:

Нарушение при подаче газа. Низкое давление в системе, проверьте открыт ли газовый кран. Присутствие воздуха в системе, необходимо несколько раз произвести перезапуск. Неправильная настройка газовой системы.
Неисправен электрод ионизации, произведите очистку мелкозернистой наждачной бумагой, возможно скопление сажи.
Проверьте заземление аппарата. А также возможным решение данной проблемы станет вытащить и вставить розетку другой стороной (поменять полярность).
Вышла из строя электронная плата. Нуждается в замене.

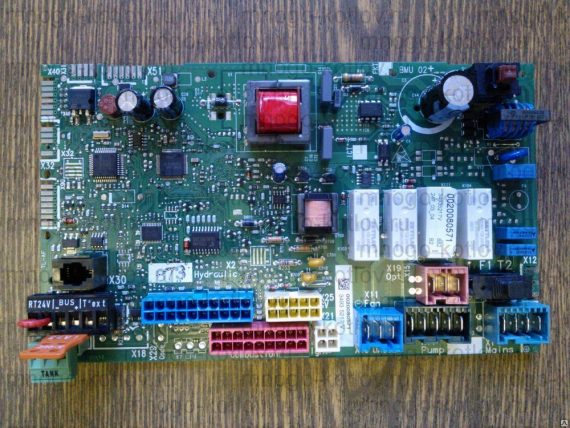

Плата котла Протерм

Нелишним будет и произвести чистку всей запальной группы, в том числе и горелок.

f29

Ошибка f29 (ф29). Угасание пламени во время работы котла.

Рассмотрим возможные причины:

Отсутствует подача газа к котлу. Возможно, нет газа в магистрали, необходимо обратиться в службу газа.
Проверьте заземление устройства, фазу, ноль.
Так же причина может быть в засорении горелки, для этого снимите кожух с котла, открутив два болта. Далее просмотрите состояние горелки, если необходимо, прочистите ее.

f33

Ошибка f33 (ф33). Срабатывает противоморозная защитная система в вентиляторе. Контакт в реле не замыкается.

Возможна по нескольким причинам:

Неисправность прессостата, проверить сопротивление на короткое замыкание и обрыв.

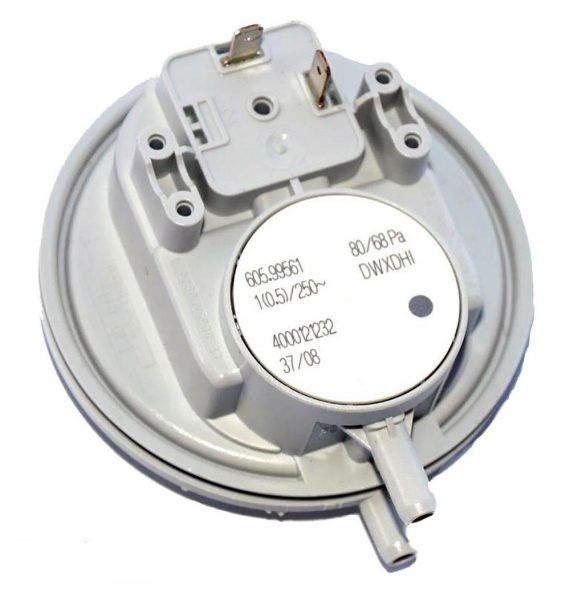

Прессостат газового котла
Посмотрите целостность вентилятора и вентиляционной системы в целом. Также возможно нарастание сосулек и инея в дымоходе, если это произошло в зимний период.

f55

Ошибка f55. Неисправность датчика угарного газа.

Необходимо проверить следующее:

Состояние контакторров и реле. Если обнаружили залипание, тогда при помощи мелкозернистой наждачной бумаги зачистите их и обезжирьте.
Возможно, неисправна плата управления и она нуждается в замене.

f62

Ошибка f62. Неисправен газовый клапан.

Что нужно сделать:

Попробуйте перезапустить при помощи клавиши “перезапуск”.
Осмотрите на предмет герметичности газовую арматуру и соединения.
Вышла из строя электроника. Потребуется замена платы.
Переберите, очистите и промажьте газовый клапан.

f63

Ошибка f63. Поломка платы памяти.

Ремонт:

Попробуйте восстановить настройки мощности устройства при помощи клавиш “плюс” и “минус” на BAR, затем зажмите клавишу “ок” и удерживайте ее до появления 0 на дисплее. После, при помощи клавиши “плюс” установите 93, нажмите “ок”.
Сделайте выбор в соответствии с мощностью вашего котла 1-6 кВт, 2-9 кВт, 3-12 кВт, 4-14 кВт, 5-18 кВт, 6-21 кВт, затем нажмите на “ок” и “плюс” одновременно. Затем, спустя минуту, отключите котел полностью, подождите 5 минут и включите его вновь.
Вы можете самостоятельно установить новую плату, а если это не дало требуемого результата, необходимо обратиться в сервисный центр для решения данной проблемы.

f72

Ошибка f72. Разница в показаниях датчиков протока и обратной линии. Каждые 24 часа или во время запуска котел проводит самодиагностику (тестирование системы), данный тест не был успешным. Котел сравнивает показания данных датчиков.

Причина может крыться в следующем:

Неисправность контрольной платы.Нужна ее замена.
Неисправен насос или забит. Проверьте корректность его работы.
Некорректная работа одного или двух датчиков. Произведите их тестирование и осмотр, просмотрите визуально нет ли обрыва или возможно отошел контакт.
Забился теплообменник. Ну тут понадобится его прочистка, можно использовать покупные реагенты или приготовить самостоятельно раствор из лимонной или уксусной кислоты.

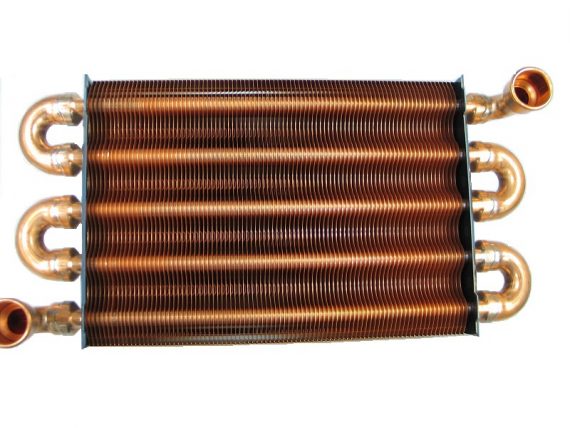

Теплообменник котла Протерм
Забился фильтр. Прочистите все водяные фильтры.
Закрыт кран.

f73

Ошибка f73 Свидетельствует о не подключении или коротком замыкании в датчике давления.

Проверьте следующее:

Подключен ли датчик, и подключен ли он верно. Попробуйте изъять его и установить на прежнее место повторно.
Протестируйте при помощи мультиметра его на обрыв или замыкание.

f75

Ошибка f75 (ф75) Повторяющаяся неисправность в датчике давления. После того, как насос запускался пять раз и давление не превысило нормы 50 мбар.

Возможные причины:

Проверьте работоспособность датчика давления и исправен ли насос.
Возможно завоздушивание труб отопительного контура.
Недостаточное давление жидкости в системе.

f83

Ошибка f83 Свидетельствует об отсутствии теплоносителя, не происходит повышение температуры при включении горелки. Возможно завоздушивание контура.

Что нужно сделать:

Наполните систему жидкостью.
Выполните проверку на предмет течи расширительный бак, при необходимости произведите ремонт или замену.
Проверьте систему на предмет течи. Если течь обнаружена, устраните.

f84

Ошибка f84. Свидетельствует об устойчивой разнице температуры между датчиками NTC2 и NTC5.

Исправление ситуации:

Проверьте правильность подключения данных приборов.
Схема котла Протерм Пантера
Прозвоните их на предмет исправности. Если они неисправны, замените.

f85

Ошибка f85. Неисправны датчики подачи и обратки.

В таком случае:

Посмотрите, может, отошли контакты.
Выполните перезапуск устройства.
При понижении температуры в контуре котла ниже 3 градусов произошла блокировка. Повысьте температуру носителя.

Другие неисправности

Ошибка 00

Неисправность температурного датчика (отключение).

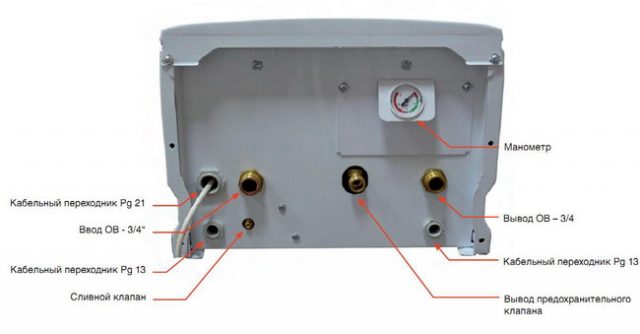

Выводы подключения котла Протерм Скат

Что нужно предпринять:

Нужно переподключить его.
Просмотрите его контакты, если нужно, зачистите.
Проверьте его работоспособность, при необходимости замените.

Ошибка а6

Возникает из-за низкой температуры воздуха в помещении, где выполнен монтаж котла, попросту говоря, в котельной. Для ее устранения повысьте температуру путем установления в котельной радиатора.

Ошибка f04

Сигнализирует о неполадках с ионизацией. Выполните перезапуск устройства, и посмотрите, не закрыт ли газовый вентиль.

Ошибка f05

Говорит о недостаточном количестве воздуха для работы котла. Проверьте не забит ли дымоходный канал, достаточная ли тяга, откройте окно в помещении, где установлен котел.

Вероятные ошибки, их коды и неисправности котлов Протерм (Рrotherm)

Вероятные ошибки и причины возникновения

В этой статье собраны все вероятные неисправности и варианты их устранения, а так же коды ошибок для котлов Протерм (Protherm). Вся информация читается в следующем порядке: код — наименование — возможная неисправность. Если у вас возникли какие-либо дополнительные вопросы, просьба оставлять их в комментариях к данной статье.

Код ошибки F00 — Неисправность датчика температуры нагревания (NTC2)

Датчик подачи (NTC 2) отключен.

Код ошибки F01 — Неисправен датчик температуры нагрева (NTC5)

Датчик обратки (NTC 5) отключен.

Код ошибки F10 — Неисправен датчик температуры нагревания (NTC2)

Короткое замыкания датчика подачи (НТС).

Код ошибки F11 — Повреждение датчика температуры нагрева (NTC5)

Короткое замыкания датчика обратки (NTC 5).

Код ошибки F13 — Неисправность датчика бойлера (NTC 1)

Короткое замыкание датчика: шунт вместо датчика на X16:

Проверьте соединения датчиков.
Проверьте кабели датчиков.
Проверьте датчик.

Код ошибки F20 — Неисправность перегрева (97C измерено датчиком теплового потока) (НТС)

Нет расхода отопительной воды по контуру котла Protherm:

Удостоверьтесь, что насос работает должным образом.
Разблокируйте насос.
Удостоверьтесь, что нагревательные краны открыты, так же как и байпас.
Проверьте состояние пластинчатого теплообменника, если неисправность возникает в режиме горячей воды.
Проверьте состояние теплового фильтра.

Код ошибки F22 — Ошибка: в установке нет воды (менее 0,3 бар) (Cp)

Протечка системы отопления — заполните систему.
Протечка ПСК — удостоверьтесь, что протечек нет.
Дефект расширительного бака — проверьте расширительный бак.

Код ошибки F23 — Ошибка: достигнута максимальная разница между температурами подачи и обратки (35К) (НТС)

Проблема с циркуляцией воды (малым расходом):

Проверьте разъем датчиков теплового выхода и возврата.
Проверьте скорость насоса.
Смотрите ошибку F20.

Код ошибки F24 — Неисправность циркуляции воды (температура поднимается быстрее, чем 10К/с) (NTC2, NTC5)

Плохая работа насоса или низкое давление воды:

Смотрите ошибку F20.
Отопительные краны закрыты, байпас не работает.
Насос отключен или заблокирован.

Код ошибки F25 — Ошибка поступления продуктов сгорания (только для вариантов с открытым дымоходом) (К11)

Устройство защиты (К11) в отводе тяги обнаружило избыток дыма.

Помощь по диагностике неисправностей:

Проверьте выхлопную трубу (разъем, длину, диаметр, не блокируется ли она или дымоход).
Проверьте поступление воздуха в помещение.
Проверьте термостат.

Электрические вытяжки в помещении с аппаратом запрещены.

Код ошибки F26 — Ошибка отсутствие необходимого тока через газовый клапан шагового двигателя

Шаговый двигатель отключен или неисправен:

Проверьте разъем шагового двигателя.
Проверьте двигатель.

Код ошибки F27 — Ошибка поступления сигнала пламени (ток ионизации) не смотря на закрытые газовые клапаны

Нарушение логики процесса:

Проверьте электрод определения пламени.
Проверьте основную плату котла Protherm.
Проверьте герметичность газовой арматуры.

Код ошибки F28 — Не обнаружено пламя во время розжига

Неверные установки газового клапана — проверьте настройку газового клапана.
Газовый клапан неисправен — проверьте газовый клапан.
Электроды розжига неисправны — проверьте состояние электрода (коррозия).
Плохое заземление — исправить.

Код ошибки F29 — Ошибка: потеря пламени во время работы горелки (FL)

Недостаточность или отсутствие газа — проверьте контур поставки газа (кран газа открыт).
Нагар на электроде ионизации — проверьте состояние электрода (коррозия).
Неисправна система зажигания и контроля пламени — проверьте соединения контура розжига.

Код ошибки F33 — Неисправность дифференциального реле (Pr)

Выключатель не переходит в положение выкл. (OFF), когда вентилятор находится в выключенном положении:

Проверьте дифференциальное реле (маностат).
Мусор в тракте системы контроля расхода воздуха (трубке Пито, импульсной трубке).
Засорение или обледенение в тракте дымоудаления либо забора воздуха.
Подпор фронтального ветра.

Код ошибки F42 — Неисправность кодирующего резистора

Кодирующий резистор не в ожидаемом значении — проверьте кодирующий резистор (R1) на схеме.

Код ошибки F61 — Ошибка главной платы контура

Неисправность управления газового клапана:

Проверьте все подключения к основной плате контура.
Проверьте электронную плату.
Проверьте код продукта.
Перезапустите прибор.

Код ошибки F62 — Ошибка электронной платы

Неисправность закрытия газового клапана.

Код ошибки F63 Ошибка основной платы

Неисправна память основной платы.

Код ошибки F64 — Ошибка главной платы контура

Быстрые изменения параметров датчика теплового потока и возврата.

Код ошибки F65 — Ошибка электронной платы

Температура основной платы слишком высока.

Код ошибки F67 — Ошибка основной платы котла

Неисправность сигнала пламени на основной плате.

Код ошибки F68 — Колебания сигнала пламени (FL)

Смотрите ошибку F28.

Код ошибки F70 — Пользовательский интерфейс не совместим с электронной платой

Неверный код продукта:

Проверьте код продукта.
Проверьте идентификационный номер карты.

Код ошибки F72 — Постоянна разница температур между датчиком подачи и обратки (НТС)

Несоответствие температур теплового потока и возврата (постоянная разница):

Проверьте разъем датчика температуры.
Замените неисправный датчик.

Код ошибки F73 — Неисправность датчика давления теплового контура (Cp)

Датчик давления закорочен или отключен:

Проверьте разъем датчика.
Проверьте датчик.

Код ошибки F74 — Электрическая неисправность датчика давления

Электрическая неисправность датчика давления.

Код ошибки F77 — Неисправности внешнего оборудования

Внешний газовый клапан / Конденсатный насос — проверьте подключение оборудования.

Код ошибки F83 — Ошибка: нет воды в установке и температура не повышается при зажженной горелке (NTC2, NTC5)

Контур не обезвоздушен должным образом — смотрите ошибку F22.

Код ошибки F84 — Постоянна разница температур между датчиком подачи и обратки (NTC2, NTC5)

Датчики температуры потока и возврата перевернуты или отключены — проверьте разъем датчика температуры.
Неисправный датчик температуры — замените неисправный датчик.

Код ошибки F85 — Неисправность датчиков подачи и обратки (NTC2, NTC5)

Датчики температуры потока и возврата подключены к одной и той же трубе — проверьте разъем датчика температуры.

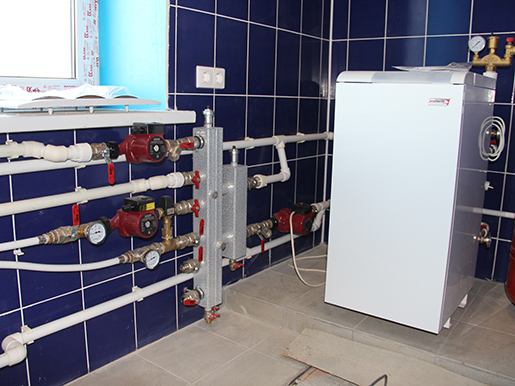

Ошибки напольных котлов Протерм

Если вы на 100% не уверены в чем именно проблема и в том, что вы сможете ее решить — немедленно обратитесь в сервисный центр для диагностики и устранения неисправности.

Ошибка F1 — Потеря пламени

Данная ошибка означает необратимое блокирование автоматики розжига и прекращение подачи газа через газовый клапан, т.е. потерю пламени. Подобная блокировка может возникать в тех случаях, когда, находясь в режиме открытого газового клапана, автоматика зажигания не получает обратный сигнал о наличии пламени от ионизационного электрода. Котел отключится, и на дисплее высветится ошибка F1. Данная неисправность может быть вызвана также срабатыванием элементов безопасности – аварийного термостата или термостата продуктов сгорания. Низкое давление газа на входе, неправильное электрическое подключение (перепутаны местами фаза и ноль) также могут быть причиной потери пламени.

Для снятия сбоя нажмите кнопку RESET (Сброс).

Если сбой не удается устранить, обратитесь в сервисную организацию.

Ошибка F2 — Неисправность котлового датчика температуры

Сигнализирует неисправность котлового датчика температуры или снижение температуры теплоносителя ниже 3 C.

Котел заблокируется, так как включение при температуре ниже 3 C недопустимо по причине вероятного образования льда.

Ошибка F3 — Перегрев котла Protherm

Сигнализирует, что температура теплоносителя выше 95 C.

Котел выключится из работы.

После падения температуры теплоносителя ниже 95 C котел автоматически возобновит работу.

Ошибка F4 — Неисправность датчика бойлера

Котел прекратит работать на нагрев бойлера. На режим отопления данная неисправность не влияет.

Ошибка F5 — Неисправность наружного датчика температуры

Аппарат работает без ограничений, но температура теплоносителя регулируется по котловому датчику.

Если аппарат не работает в эквитермическом режиме, то подобное сообщение не может появиться.

Коды ошибок

Ответьте на 7 вопросов и узнайте стоимость ремонта не выходя из дома

Для чего, в большей степени, используются котлы?

Готово:0%
Ваша скидка: 0%
Для отопления помещений
Для приготовления еды
Для подачи электричества в дом
Далее
Вы юридическое или физическое лицо?
Готово:16%
Ваша скидка: 7%
Физическое лицо
Юридическое лицо
НазадДалее
Опишите, пожалуйста, проблему или выберите неисправность
Готово:33%
Ваша скидка: 11%
Не набирается температура
Не зажигается котёл
Слабое пламя
Не включается
Тухнет газовая горелка
Плохо работает вытяжка
Сильный шум
Сбились настройки
Не регулируется
Другая неисправность
Техническое обслуживание
Выдает ошибку
НазадДалее
Где используется котёл?
Готово:49%
Ваша скидка: 14%
Дома
В офисе
В загородном доме
Другое…
НазадДалее
Насколько срочно необходим ремонт?
Готово:65%
Ваша скидка: 18%
Устроит стандартный срок ремонта
Отложите все другие работы – котёл необходимо починить уже сейчас!
НазадДалее
Через сколько к Вам должен приехать мастер?
Готово:81%
Ваша скидка: 21%
В течении часа
В течении сегодняшнего дня
Завтра
Другое
НазадДалее
Отлично. Последний шаг!
Оставьте свой номер телефона, чтобы узнать стоимость ремонта
Итоговая скидка:
|
25 %
и закрепить дополнительную скидку 25% от минимально возможной цены!
Предоставляя ваши контактные данные, вы соглашаетесь на обработку персональной информации в соответствии с пользовательским соглашением
возможные коды (F01, F02, F04, F28, F62), а также как подключить термостат
Газовые котлы Protherm являются качественными, но относительно недорогими теплотехническими установками для массового потребителя.
В данном случае ценовая политика никак не отражает возможности или функционал оборудования, поскольку практически все детали использованы от флагмана европейской теплотехники — фирмы Vaillant, дочерним предприятием которой является компания Protherm.
Словацкие котлы предназначены для реализации в России, поэтому они сразу адаптируются к специфическим технологическим условиям — работе в сложных климатических условиях (с повышенными нагрузками), с перепадами давления воды или газа, электропитания.
Для того, чтобы своевременно оповещать пользователя о возникших отклонениях, разработана система самодиагностики.
Рассмотрим этот вопрос внимательнее.
Содержание статьи
Основные ошибки и неисправности в газовых котлах Protherm
Все возможные проблемы постоянно мониторят датчики системы самодиагностики. Это группа терморезисторов и прочих элементов, срабатывающих при изменении заданного режима работы.
Сигнал с датчика проходит на электронную плату управления, которая тут же дает оповещение на дисплей. Появляется буквенно-числовой код, например F 01 или F 28.
Каждое сочетание обозначает ту или иную ошибку, т. е. отказ или выход из строя соответствующего узла агрегата.
ВАЖНО!
Полный перечень ошибок, достаточно длинный, изложен в инструкции, которую рекомендуется держать под рукой для оперативного определения проблемного узла.
Работа газового котла целиком построена на использовании горелки. Это основной и наиболее ответственный узел аппарата, поскольку именно горелка выполняет главную задачу и является источником максимальной опасности.
Это определяет степень контроля за ее работой со стороны автоматики котла. Кроме этого, повышенному вниманию подвергается состояние отопительного контура (наличие и давление воды), система дымоудаления.
Система самоконтроля котлов Protherm включает в свой перечень несколько десятков позиций, большинство из которых определяют состояние газовой аппаратуры и системы дымоотведения как направлений повышенной опасности. Однако, не оставлены без внимания и менее важные элементы.
Как запустить самодиагностику
Система самодиагностики работает в постоянном режиме. Запуск происходит одновременно с запуском котла, а остановить работу системы можно только вместе с остановкой агрегата. Поэтому никаких специальных действий для включения самодиагностики не требуется.
Необходимости в специальном обращении к системе не имеется, при возникновении неполадок она сама тут же заявит об этом, а если никаких оповещений не приходит — значит, котел работает в штатном режиме, проблемных точек не обнаружено.
Все основные коды и их расшифровка
Рассмотрим основные коды ошибок котлов Protherm:
Код Расшифровка
F00 Потеря давления ОВ
F01 Погасло пламя на горелке
F02 Отказ термодатчика отопления
F03 Перегрев котла
F04 Отказ датчика ГВС
F05 Другие неполадки
F06-07 Отказ датчика тяги
F08 Отказ газового клапана
F09 Обрыв заземления вытяжки
F10 Неисправность или КЗ датчика температуры прямой линии
F11 Неисправность или КЗ датчика температуры обратной линии
F12-13 Неисправность или КЗ датчика температуры бойлера ГВС
F14 КЗ датчика коллектора
F15 КЗ датчика дыма
F16 КЗ датчика тяги
F18 КЗ заземления бойлера
F19 КЗ датчика вытяжки
F20 Перегрев, аварийное отключение
F21 Отключение котла из-за превышения параметров
F22 Низкий уровень воды
F23 Большая разница температур прямой и обратной линий ОВ
F24 Быстрое повышение температуры ОВ
F25 Превышение температуры воды на подаче
F27 Паразитное пламя (сигнал о несуществующем пламени на горелке)
F28 Неудачный розжиг горелки
F29 Потеря пламени на горелке
F35 Сбой в системе вывода дымовых газов
F37 Скорость вращения вентилятора превышает номинальное значение
F81 Неисправность циркуляционного насоса
Полный перечень кодов имеется в руководстве пользователя. На практике возникает лишь несколько ошибок (или вовсе не возникает), но вариантов проблем может быть очень много.
Устранение дефектов в работе
Обычно появление ошибки еще не означает поломку котла. Возможно ложное срабатывание датчика в ответ на скачок напряжения или по иным причинам.
Поэтому первой реакцией на появление ошибки бывает ее сброс и перезапуск котла. Если ошибка появляется вновь и вновь, необходимо принимать более действенные меры.
Рассмотрим способы устранения наиболее распространенных ошибок:
F03. Перегрев котла. Температура ОВ поднялась до предельных 95°. После снижения температуры запуск котла произойдет самостоятельно. Если ошибка повторяется, надо перезагрузить тепловой предохранитель.
F04. Выход из строя датчика ГВС. Проверить контакты, почистить их от окислов. В крайнем случае заменить датчик.
F10-11. Отказ датчиков температуры ОВ подачи или обратки вызывает отключение котла из-за невозможности контролировать степень нагрева системы. Проверить состояние датчиков, почистить контакты, в случае повторения проблемы — заменить неисправный элемент.
F20. Перегрев котла может случиться по разным причинам. Чаще всего виной становится слабая циркуляция из-за поломки крыльчатки насоса. Также нередко затрудняется нагрев воды из-за наслоений на стенках трубопроводов. Датчики не подтверждают достижение заданной температуры, а снаружи теплообменник уже слишком горячий. Решением вопроса станет промывка теплообменника.
F28. Проверить наличие газа в магистрали. Зачистить электрод ионизации с помощью мелкой наждачной бумаги. Проверить состояние заземляющего контура котла. Если все эти меры не дают положительного результата, искать причину в электронной плате котла. Чаще всего приходится ее менять.
F62. Неисправность газового клапана. Требуется обслуживание, очистка и смазка устройства. Возможны также проблемы с электронной платой управления.
F75. Проблемы с датчиком давления. Проверить общее давление в системе. Обследовать состояние насоса. Спустить воздух в радиаторах при помощи крана Маевского.
Полный перечень проблем и способов их устранения приводить нецелесообразно, поскольку в самом наименовании ошибки чаще всего кроется подсказка, как ее исправить. Преобладающим видом решения проблемы является замена ненадежного элемента.
Как включить
Запуск котла осуществляется нажатием круглой кнопки «главный выключатель» справа от дисплея.
Начинается подача электропитания ко всем системам котла. бычно котел при этом находится в режиме ожидания, т.е. подготовка теплоносителя и ГВС не производится. На дисплее отображается текущее состояние аппарата, поэтому пользователь сразу может определить, что в данный момент делает автоматика котла.
Для запуска процесса надо установить температуру ОВ или ГВС, после чего произойдет запуск горелки и начнется нагрев теплоносителя.
Эти действия будут сопровождаться характерными звуками работы насоса,движения воды,запуска горелки.
Остановка котла производится простым нажатием главного выключателя.
Не запускается
Причин, по которым не зажигается котел, может быть несколько. Самая простая из них — неправильно присоединен кабель питания.
Котлы Protherm фазозависимы, т. е. фаза обязательно должна быть подключена к определенному электроду.
Те же требования к электродам «ноль» и «земля». Проблема решается просто — надо перевернуть вилку в розетке, или поменять местами электроды, если конструкция вилки не позволяет менять ее положение.
Другими причинами невозможности запуска котла могут быть:
Отсутствие напряжения в сети.
Отсутствие или крайне низкое давление газа.
Отказ или поломка автоматики (платы управления),
Короткое замыкание одного из датчиков, способных блокировать аппарат.
Все эти причины способны блокировать запуск и удерживать проблему, пока она не будет устранена. Поиск надо производить поэтапно, от наиболее простых причин к более сложным.
ОБРАТИТЕ ВНИМАНИЕ!
Не рекомендуется самостоятельно вмешиваться в состояние электроники или автоматики котла, особенно, если он под гарантией. Все вопросы решать только при участии техников из сервисного центра.
Почему растет давление в приборе
Подъем давления — крайне опасная ситуация, чреватая механическими поломками и даже взрывом.
Жидкость несжимаема, она заполняет весь объем трубопроводов. Если на манометре давление подошло к 3 мБар и продолжает расти, пора принимать меры.
Одна из причин — выход из строя расширительного бака. При нагреве жидкость расширяется, и ее объем увеличивается на 4%.
Нормально функционирующий расширительный бак поглощает эти лишние проценты, но, если он уже полон, излишкам жидкости попросту некуда деться. Определить такую ситуацию можно по состоянию клапана сброса — из него постоянно будет сочиться ОВ.
Основная поломка расширительного бака — разрыв мембраны. При нем вода наполняет бак полностью, не оставляя места для размещения расширившейся жидкости. Выходом будет замена мембраны или всего расширительного бака.
Возможна еще одна причина — не закрыт или вышел из строя кран подпитки. Вода продолжает поступать в систему, повышая давление.
Необходимо проверить состояние крана и перекрыть или заменить его. Следует проверить состояние всей запорной арматуры, прочистить сетчатый фильтр. Возможны также проблемы с автоматикой котла, которые решаются только с помощью специалиста из сервисного центра.
Почему падает давление
Падение давления свидетельствует о наличии утечки. Она может быть не только в котле, но и в любом месте системы — радиаторах, трубопроводах, кранах и т.д. Нередко причиной оказывается вышедший из строя клапан сброса, постепенно выпускающий воду из системы в канализацию.
Способом решения проблемы является поиск, обнаружение проблемного элемента, провоцирующего утечку, и его ремонт или замена.
Как подключить к электричеству
Электроника газовых котлов требовательна к правильному присоединению фазы, ноля и заземляющего электрода.
Если при подключении перепутаны контакты, котел не запустится. Поэтому важно использовать специальную вилку с розеткой, не дающие возможности подключить аппарат другим способом. При проведении кабеля надо проконтролировать правильность распределения электродов в розетке.
Для проверки используют отвертку-пробник или другие специальные приборы.
Подключение комнатного термостата
Комнатный термостат позволяет более точно настраивать микроклимат в помещении. Его датчик проверяет температуру воздуха, что дает более верные результаты, чем проверка температуры ОВ, которую производит электроника котла.
Использование комнатного термостата позволяет отключать котел при достижении заданных значений, когда собственные датчики аппарата еще не готовы давать команду на прекращение нагрева.
Термостат включается в специальный разрыв платы управления, контакты которого по умолчанию замкнуты перемычкой.
Для подключения котел отключают, открывают крышку и удаляют перемычку. Затем в нужном порядке присоединяют комнатный термостат и производят пробное включение.
Если устройство работает нормально, крышку закрывают и переходят к дальнейшей эксплуатации котла с дополнительным приспособлением. Если обнаружились неполадки, их немедленно устраняют.
ВАЖНО!
Подробная инструкция по подключению комнатного термостата имеется как на самом устройстве, так и в инструкции пользователя к котлу. Действовать наугад ни в коем случае нельзя.
Полезное видео
В данном разделе вы сможете подробнее узнать о котлах и терморегуляторах для них, а также как устранить те или иные проблемы:
Заключение
Ошибки и неисправности газовых котлов необходимо обнаруживать и устранять на самых ранних стадиях.
Газовое оборудование представляет собой серьезную опасность, поэтому медлить с исправлением состояния аппаратуры нельзя — это чревато весьма серьезными последствиями.
Кроме того, отопительные агрегаты выполняют ответственную функцию и не должны работать в неисправном виде — можно остаться в мороз вовсе без обогрева.
Поэтому задача постоянного самоконтроля всех узлов и деталей газового котла стоит максимально остро и рассматривается как первоочередная.
Своевременное выявление отклонений от нормы дает возможность исправить положение на ранних стадиях, когда можно обойтись меньшими потерями и расходами.
Такой подход позволяет сберечь аппарат и сохранить работоспособность всей отопительной системы.
Вконтакте
Facebook
Twitter
Google+
Одноклассники
Ошибки и неисправности котлов Protherm
F0
Потеря давления в отопительной системе

Произошло снижение давления отопительной воды в котле / системе. Давление находится на уровне 0,7 бар. Работа котла автоматически остановлена – мигают светодиоды возле символов “индикатор” и “молния”. После повышения давления котел по требованию возобновит свою работу.
Проверьте:
давление отопительной воды в котле / системе

датчик давления или систему кабелей

плату управления котлом.

F1
Исчезновение пламени

Пламя погасло вследствие прекращения подачи газа к котлу – мигает светодиод у символа “молния”.
Проверьте:
аварийный термостат и при необходимости проведите его перезапуск

подачу газа на входе в котёл

настройку мощности котла (нижняя граница мощности не соответствует предписанному значению)

расстояние между концами запальных электродов + кабели, ионизационный электрод + кабель

трансформатор розжига

газовый клапан

автоматику управления.

F2
Неисправность датчика воды отопления

Обрыв или замыкание цепи датчика температуры воды отопления. Котёл отключён – мигает светодиод у символа “молния”.
Проверьте:
сопротивление датчика

кабели, соединяющие датчик с панелью управления.

F3
Перегрев котла

Котёл быстро перегревается. После остывания работа котла возобновляется в зависимости от заданных параметров (температура воды отопления и горячей хозяйственной воды, настройка комнатного регулятора).
Проверьте:
фильтр воды отопления (засорение)

насос воды отопления (загрязнение)

теплообменник воды отопления / горячей хозяйственной воды (засорение)

не используется ли неподходящая незамерзающая смесь.

F4
F5
Другие неполадки

Пламя после закрытия газового клапана горит более 5 секунд.

Напряжение питания меньше 170 В.

Используется несовместимая панель управления или панель дисплея (пользовательский интерфейс).
Обратитесь в обслуживающую организацию.

F6
F7
Ошибка связи

Котёл не распознаёт входных сигналов – мигает светодиод у символа “молния”.
Проверьте:
подключение разъёмов на панели управления и панели дисплея / пользовательский интерфейс

панель управления (визуально)

панель дисплея / пользовательский интерфейс (визуально).

F8
Неисправность газового клапана

Газовый клапан не реагирует на команды панели управления. Котёл отключён – мигает светодиод у символа “молния”
Проверьте:
разъём питания газового клапана

сопротивление катушки газового клапана.

F9
Потеря заданных параметров котла

Могли быть потеряны пользовательские или сервисные настройки некоторых параметров котла.
Проверьте:
настройки пользователя

сервисные настройки котла (параметры мощности котла, выбег насоса).

F10
F11
F12
F13
F14
F15
F16
F17
F18
F19
F20
F21
F22
F23
F24
F25
F26
F27
F28
F29
F30
F31
F32
F33
F35
F36
F37
F38
F39
F41
F42
F43
F49
F55
F58
F60
F61
F62
F63
F64
Ошибка AOC

Обратитесь в обслуживающую организацию.

F65
F66
F67
F70
F71
F72
F73
F74
F75
F76
F80
F81
F82
F90
F91
Коды ошибок Protherm
F0 Потеря давления в отопительной системе Произошло снижение давления отопительной воды в котле / системе. Давление находится на уровне 0,7 бар. Работа котла автоматически остановлена – мигают светодиоды возле символов “индикатор” и “молния”. После повышения давления котел по требованию возобновит свою работу. Проверьте: – давление отопительной воды в котле / системе – датчик давления или систему кабелей – плату управления котлом.
F1 Исчезновение пламени Пламя погасло вследствие прекращения подачи газа к котлу – мигает светодиод у символа “молния” Проверьте: – аварийный термостат и при необходимости проведите его перезапуск – подачу газа на входе в котёл – настройку мощности котла (нижняя граница мощности не соответствует предписанному значению) – расстояние между концами запальных электродов + кабели, ионизационный электрод + кабель – трансформатор розжига – газовый клапан – автоматику управления.
F2 Неисправность датчика воды отопления Обрыв или замыкание цепи датчика температуры воды отопления. Котёл отключён – мигает светодиод у символа “молния” Проверьте: – сопротивление датчика – кабели, соединяющие датчик с панелью управления.
F3 Перегрев котла Котёл быстро перегревается. После остывания работа котла возобновляется в зависимости от заданных параметров (температура воды отопления и горячей хозяйственной воды, настройка комнатного регулятора). Проверьте: – фильтр воды отопления (засорение) – насос воды отопления (загрязнение) – теплообменник воды отопления / горячей хозяйственной воды (засорение) – не используется ли неподходящая незамерзающая смесь.
F4 Неисправность датчика горячей хозяйственной воды Обрыв в цепи датчика температуры горячей хозяйственной воды. Котёл отключён – мигает светодиод у символа “молния” Проверьте: – сопротивление датчика – кабели, соединяющие датчик с панелью управления.
F5 Другие неполадки Пламя после закрытия газового клапана горит более 5 секунд. Напряжение питания меньше 170 В. Используется несовместимая панель управления или панель дисплея (пользовательский интерфейс). Обратитесь в обслуживающую организацию.
F6 Неисправность дифференциального реле или вентилятора (BTV) Неисправность термостата дымовых газов (BOV) Дифференциальное реле (BTV) остаётся в разомкнутом состоянии. Не работает вентилятор (BTV). Разомкнут термостат дымовых газов (BOV). Котёл отключён – мигает светодиод у символа “молния” Проверьте: – шланг подачи воздуха от вентилятора к дифференциальному реле – правильное положение шланга дифференциальному реле (место подключения P2) – работу вентилятора.
F7 Ошибка связи Котёл не распознаёт входных сигналов – мигает светодиод у символа “молния” Проверьте: – подключение разъёмов на панели управления и панели дисплея / пользовательский интерфейс – панель управления (визуально) – панель дисплея / пользовательский интерфейс (визуально).
F8 Неисправность газового клапана Газовый клапан не реагирует на команды панели управления. Котёл отключён – мигает светодиод у символа “молния” Проверьте: – разъём питания газового клапана – сопротивление катушки газового клапана.
F9 Потеря заданных параметров котла Могли быть потеряны пользовательские или сервисные настройки некоторых параметров котла. Проверьте: – настройки пользователя – сервисные настройки котла (параметры мощности котла, выбег насоса).
F10 Короткое замыкание NTC датчика температуры подающей линии Обратитесь в обслуживающую организацию.
F11 Короткое замыкание NTC датчика температуры обратной линии Обратитесь в обслуживающую организацию.
F12 Короткое замыкание NTC датчика бойлера ГВС Короткое замыкание NTC датчика температуры ГВС Обратитесь в обслуживающую организацию.
F13 Короткое замыкание NTC датчика бойлера ГВС Короткое замыкание NTC датчика температуры ГВС Обратитесь в обслуживающую организацию.
F14 Короткое замыкание NTC датчика коллектора Обратитесь в обслуживающую организацию.
F15 Короткое замыкание датчика отработанных газов Обратитесь в обслуживающую организацию.
F16 Короткое замыкание датчика тяги Обратитесь в обслуживающую организацию.
F17 Короткое замыкание NTC датчика температуры обратной линии из солнечного коллектора Обратитесь в обслуживающую организацию.
F18 Короткое замыкание NTC датчика заземления бойлера ГВС Обратитесь в обслуживающую организацию.
F19 Короткое замыкание NTC датчика вытяжки Обратитесь в обслуживающую организацию.
F20 Сработал предохранительный ограничитель температуры Обратитесь в обслуживающую организацию.
F21 Котел заблокирован в результате превышения порогового значения Обратитесь в обслуживающую организацию.
F22 В котле недостаточен уровень воды, насос заблокирован либо неисправен Обратитесь в обслуживающую организацию.
F23 Низкий уровень воды: большая разница температур между NTC датчиками на подающей и обратной линий Обратитесь в обслуживающую организацию.
F24 Низкий уровень воды: быстрое повышение температуры Обратитесь в обслуживающую организацию.
F25 Подача воды высокой температуры Обратитесь в обслуживающую организацию.
F26 Неправильное значение силы тока обмоток шагового двигателя газового клапана Обратитесь в обслуживающую организацию.
F27 Ионизационное устройство сигнализирует наличие пламени, хотя газовый клапан закрыт Обратитесь в обслуживающую организацию.
F28 Неудачная первая попытка розжига Обратитесь в обслуживающую организацию.
F29 Потеря пламени во время работы горелки Обратитесь в обслуживающую организацию.
F30 Размыкание цепи блокирующего датчика Обратитесь в обслуживающую организацию.
F31 Короткое замыкание блокирующего датчика Обратитесь в обслуживающую организацию.
F32 Противоморозная защита вентилятора активизирована: обороты вентилятора находятся за пределами допустимого Обратитесь в обслуживающую организацию.
F33 “Противоморозная защита вентилятора активизирована: датчик давления разомкнут Датчик давления не разомкнут (когда вентилятор не работает)” Обратитесь в обслуживающую организацию.
F35 Ошибка в системе дымоудаления Обратитесь в обслуживающую организацию.
F36 Диагностика тяги (только для моделей с отводом продуктов сгорания в дымоход) Обратитесь в обслуживающую организацию.
F37 Обороты вентилятора во время его работы находятся за пределами допустимого Обратитесь в обслуживающую организацию.
F38 Измеряемая частота превышает допустимые пределы Обратитесь в обслуживающую организацию.
F39 Ошибка в автодиагностике котла Обратитесь в обслуживающую организацию.
F41 Неправильное регулирование газа Обратитесь в обслуживающую организацию.
F42 Проблема с кодирующим резистором Обратитесь в обслуживающую организацию.
F43 Неправильная идентификация модели котла Обратитесь в обслуживающую организацию.
F49 Низкое напряжение шины eBus Обратитесь в обслуживающую организацию.
F55 Ошибка датчика CO Обратитесь в обслуживающую организацию.
F58 Никакой обратной связи относительно предварительного нагрева Обратитесь в обслуживающую организацию.
F60 Ошибка в управлении газовыми клапанами Обратитесь в обслуживающую организацию.
F61 Ошибка в управлении газовыми клапанами Обратитесь в обслуживающую организацию.
F62 Ошибка газового клапана отключен Обратитесь в обслуживающую организацию.
F63 Ошибка EEPROM Обратитесь в обслуживающую организацию.
F64 Ошибка AOC Обратитесь в обслуживающую организацию.
F65 Перегрев электроники Обратитесь в обслуживающую организацию.
F66 Ошибка в работе шины данных IIC Обратитесь в обслуживающую организацию.
F67 Сигнал о наличии пламени от ASIC недостоверен Диагностированный входящий сигнал о наличии пламени находится вне диапазона (O или 5В) Обратитесь в обслуживающую организацию.
F70 Неправильное OSN Обратитесь в обслуживающую организацию.
F71 Датчик расхода горячей воды постоянно разомкнут Обратитесь в обслуживающую организацию.
F72 Постоянная разница показаний датчика протока и NTC датчика температуры обратной линии Обратитесь в обслуживающую организацию.
F73 Датчик давления не подключен или в нем произошло короткое замыкание Обратитесь в обслуживающую организацию.
F74 Неисправность в электрической части датчика давления (или поврежден провод) Обратитесь в обслуживающую организацию.
F75 Повторяющаяся ошибка датчика давления. После запуска насоса не был зарегистрирован скачок давления. Обратитесь в обслуживающую организацию.
F76 Неисправность теплового предохранителя на первичном теплообменнике Обратитесь в обслуживающую организацию.
F80 Ошибка SHE датчика на входе Обратитесь в обслуживающую организацию.
F81 Ошибка циркуляционного насоса Обратитесь в обслуживающую организацию.
F82 Неисправный анодный тестер Обратитесь в обслуживающую организацию.
F90 Не подключено к модулю APC Обратитесь в обслуживающую организацию.
F91 Неисправность датчика в модуле APC Обратитесь в обслуживающую организацию.
Коды ошибок котла Protherm Klom 17
Код ошибки: Описание: Причина: Решение: Примечания:
F. 00 Неисправность датчика температуры (NTC 2) Отключен датчик подачи (NTC2) Проверить соединение датчика, кабель. Часто ошибка кроется в плохом контакте на плате.
F. 01 Неисправность датчика температуры (NTC 5) 1)Отключен датчик ОВ (NTC5), ( в KLOM его нет!)…
2)неисправность платы, сбой в прошивке ПО.
1) Проверить датчик, кабель и соединение (рекомендация завода изготовителя…. прикалываются ребята))
2) Перепрошить или заменить плату управления.
Часто встречается на котлах первых партий выпуска с 2016 по январь-февраль 2017. На практике, в 100% случаев, ведёт к замене или ремонту платы.
F. 03 Измерение температуры в накопителе. Сбой показаний датчика температуры бойлера. 1) Если датчик подключен:
Автоматически, если причина устранена.
2) Если датчик не подключен: Лечится нажатием клавиши сброса.
При подключенном датчике, иногда возникает при резком охлаждении бойлера или нагреве. Следует проверить “качество” установки датчика в гильзе бойлера.
F. 10 Короткое замыкание датчика NTC для измерения температуры в подающей линии Короткое замыкание датчика или кабеля Проверить соединение датчика, кабель.
F. 13 Короткое замыкание датчика NTC для измерения температуры в накопителе Короткое замыкание датчика или кабеля Проверить соединение датчика, кабель. Нажать клавишу снятия сбоя. Часто “вылезает” при использовании неоригинального датчика.
F. 20 Сработал предохранительный ограничитель температуры. Температура в котле достигла 97 градусов или выше. Обеспечить нормальную циркуляцию в контуре котла. Нажать клавишу снятия сбоя. Причина кроется в плохом расходе теплоносителя. Скорее всего, закрыты краны котла, не работает циркуляционный насос, забит фильтр грубой очистки.
F. 22 Низкое давление в системе отопления. Утечка теплоносителя. Остывание системы отопления при неправильно подобранной или неисправной емкости гидроаккумулятора. Поднять давление (мин. 0,6 Bar).
Заменить или “подкачать” гидроаккумулятор.
Устраняется автоматически, если причина устранена
Признаком неправильно подобранной или неисправной емкости гидроаккумулятора является заметный рост давления в системе при нагреве и падение при остывании.
F. 23 Максимальная разница между подачей и ОВ, более 35 градусов. Неправильная работа системы отопления.
Возможен выход из строя теплообменника котла!!!
Настроить или переделать систему отопления!!! Легкое “потрескивание” из котла, особенно при нагреве. Как правило, разрушение теплообменника влечет замену котла((.
F. 24 Температура в котле поднимается очень быстро, 5-10 градусов в секунду. Отсутствие теплоносителя в котле. Воздушная пробка. Нет циркуляции теплоносителя. Проверить наличие теплоносителя в котле, наличие циркуляции.
F. 26 Ошибка газового клапана. Низкое напряжение. Низкий ток на газовом клапане. Катушка газового клапана не подключена. Проверьте разъемы на катушке и плате управления. Установите стабилизатор. ошибка F.26 , может быть вызвана скачками напряжения в эл. сети., износом электрода ионизации, нестабильным давлением газа на входе в котел
F. 27 Неправильное значение тока ионизации при выключенной газовой арматуре Износ или грязный электрод (нагар) ионизации. Неправильное подключение нулевой клеммы. Снять электрод и почистить. Проверить правильность подключения к эл. сети. Нестабильная работа котла при розжиге и нагреве.
F. 28 Нет пламени во время розжига Нет газа. Недостаточное давление газа. Не отрегулирована газовая арматура. Наличие воздуха в газовой магистрали. Неправильное подключение нулевой клеммы. Нажать клавишу снятия сбоя
Проверить правильность подключения к эл. сети.
Проверить кабели к газовой арматуре.
Неисправность часто высвечивается при первом пуске, когда в системе ещё много воздуха.
F. 29 Потеря пламени во время работы горелки Нет газа. Недостаточное давление газа. Не отрегулирована газовая арматура. Наличие воздуха в газовой магистрали. Нажать клавишу снятия сбоя. Проверить кабели к газовой арматуре.
F. 33 Неисправность реле (моностата/прессостата/ манометрического выключателя) турбонадставки. Выключатель не переходит в положение ВЫКЛ. (OFF), когда вентилятор турбонадставки находится в положении ВЫКЛ. (OFF) Заменить моностат/прессостат/ манометрический выключатель либо турбонадставку в сборе
F.36 Ошибка датчика контроля тяги Нагрев датчика более чем 65 градусов или неисправность датчика контроля тяги. Заменить датчик.
Проверить систему отвода газов.
Котёл не набирает установленную температуру. Большая пауза между выключением и пуском. Происходит 3 попытки набора заданной температуры, далее котёл останавливает горелку.
F. 42 Неисправность кодирующего резистора Кодирующий резистор не в ожидаемом значении.
Неправильное значение в настройке кода аппарата.
Проверить настройку кода аппарата ( пункт D.93 сервисного меню)
Проверить кодирующий резистор ( разъём Х20 контакты 1 и 17)
Проверить разъём Х20 на плате.
Неисправность может возникнуть попеременно с неисправностью F.70
Обычно данная ошибка возникает при замене платы управления котла
F. 49 Ошибка напряжения e-BUS Ошибка e-BUS или короткое замыкание на контакте e-BUS Проверить напряжение на клеммах и проводку сети.
F. 61 Неисправность управления газового клапана “Нелогичное” поведение газового клапана. Проверить подключения к плате.
Проверить код продукта.
Перезапустить котел.

F. 62 Неисправность закрытия газового клапана “Нелогичное” поведение газового клапана, при закрытии.
Неисправность платы управления.
Проверить подключения к плате.
Проверить код продукта.
Перезапустить котел.
“Подклинивает” газовый клапан.
Возможна неисправность электрода ионизации (проверить ток электрода ионизации).
Ошибка обычно сбрасывается сама при перезапуске или самоустранении неисправности.
Если ошибка не сбрасывается никаким образом, то лечится только заменой платы управления((. Обычно возникает при неправильном подключении турбонадставки от Klom16.
F. 63 Неисправность памяти основной платы контура Конфликтные значения памяти. Проверить подключения к плате.
Проверить код продукта.
Перезапустить котел.

F. 64 Быстрые измерения параметров датчика подачи и ОВ. Проверить подключения к плате.
Проверить код продукта.
Перезапустить котел.

F. 65 Температура подачи слишком высока Проверить подключения к плате.
Проверить код продукта.
Перезапустить котел.

F. 67 Неисправность сигнала пламени на основной плате контура Проверить подключения к плате.
Проверить код продукта.
Перезапустить котел.
Возможна неисправность электрода ионизации (проверить ток электрода ионизации)
F. 68 Сильные колебания от датчика ионизации. Износ или грязный электрод (нагар) ионизации. Не отрегулирована газовая арматура. Наличие воздуха в газовой магистрали. Снять электрод и почистить.
Отрегулировать газовую автоматику.
Часто подобную работу котла принимают за работающую модуляцию.))
F. 70 Код аппарата отсутствует или имеет некорректное значение. см. F. 42 см. F. 42 Неисправность может возникнуть попеременно с неисправностью F.42
F. 72 Не изменяющаяся разница температур между датчиком подачи и обратки (NTC2, NTC5) Как правило, неисправность датчиков. Заменить датчики.
F. 73 Датчик давления либо замкнут (кз), либо отключен. Проверить датчик и заменить в случае необходимости.
F. 74 Неисправность датчика давления. Проверить датчик и заменить в случае необходимости.
F. 83 F. 84 F. 85 Неисправность датчика температуры  (NTC2, NTC5) Проверить датчик и заменить в случае необходимости.
Нестабильная температура котла… “вилка” температурного режима самопроизвольно меняется в больших пределах. Сбой ПО платы котла. Заменить плату управления, перепрошить плату управления
Viessmann Boiler Error / Fault Codes [Обновлено 2020]

Витоденс 200 Коды ошибок котла
Неисправность
Код неисправности Системное поведение Причина проблемы
02 Переключатели горелки для блокировки Безопасная цепь была активирована
04, 05, 06, 08 Переключатели горелки для блокировки Слишком высокая / низкая скорость вращения на старте
07, 09 Переключатели горелки для блокировки Основной уровень порога давления воздуха в режиме ожидания не верен
0A Переключатели горелки для блокировки Неисправность, скорость вентилятора
0D Переключатели горелки для блокировки Нажмите кнопку сброса несколько раз или во время работы горелки
1A, 1B Burner заблокирован Датчик потока 1, 2 неисправен
1F Burner заблокирован Слишком большой дифференциальный расход
25 Бойлер работает с высокой температурой котловой воды Переключатель для проверки эмиссии уже 30 минут повернут в положение «символ руки»
26 Бойлер работает с постоянным испытанием реле Настройка режима для максимального или минимального номинального входа активна уже 30 минут
35 Бойлер не активируется Кнопка сброса (нажата, когда горелка выключена) с переключателем проверки эмиссии в положение «символ руки»
A2 N / A KM-BUS для Vitocom
A5 N / A Короткая цепь / разомкнутая цепь
Код неисправности 0B
Код неисправности Системное поведение Причина проблемы
Витоденс 200 Устройство управления горелкой для блокировки.Вентилятор не работает в режиме ожидания после автоматического сброса (неправильные обороты вентилятора) . Северные ветровые условия в вентиляционной системе
Витоденс 100-W Burner заблокирован Недостаточный расход воды, неправильное направление потока, неисправное реле потока.
Код неисправности 0C
Код неисправности Системное поведение Причина проблемы
Витоденс 100-W Burner заблокирован Неэффективный источник питания
Витоденс 200 Переключатели горелки для блокировки Пламенный сигнал все еще присутствует после выключения
Код неисправности 0F
Код неисправности Системное поведение Причина проблемы
Витоденс 222-F Контрольный режим Код «0F» отображается только в истории неисправностей
Vitotronic 300 / Vitotronic 300-K, с Vitotronic 300 / Vitodens 200-W / Vitocontrol-S, с Vitotronic 100 Контрольный режим / Контролируемая операция Требуется обслуживание котла
Vitotronic 200/300 Нормальная операция Требуется обслуживание котла
Vitocontrol-S, MW1 с витотроником 100 / Vitotronic 300-K, MW1S с витотроником 100 Контрольный режим Техническое обслуживание – «0F» отображается только в истории неисправностей
Код неисправности 10
Код неисправности Системное поведение Причина проблемы
Витоденс 200-Вт / 222-F / Витотроник 300/200/200-Н / 050/200-Н / 300-К / vitocontrol-S Бойлер работает в зависимости от температуры наружного воздуха 32 ° F / 0 ° C Короткая цепь – датчик температуры наружного воздуха
Vitotronic 300-K, MW2S с Vitotronic 100 / Vitodens 100-W (combiPLUS) / 200-Вт / Vitocontrol-S, WB2B с Vitotronic 100 Контролирует, как будто температура наружного воздуха / постоянный режим Корпус наружного датчика температуры
Код ошибки 10, 14, F3 и F4
Код неисправности Системное поведение Причина проблемы
Витоденс 200-Вт / 222-F / Витотроник 300/200/200-Н / 050/200-Н / 300-К / vitocontrol-S Бойлер работает в зависимости от температуры наружного воздуха 32 ° F Короткая цепь – датчик температуры наружного воздуха
Vitotronic 300-K, MW2S с Vitotronic 100 / Vitodens 100-W (combiPLUS) / 200-Вт / Vitocontrol-S, WB2B с Vitotronic 100 Контроль, как если бы температура наружного воздуха была в постоянном режиме Корпус наружного датчика температуры
Код ошибки 18 и D1
Код неисправности Системное поведение Причина проблемы
Витоденс 100/200-Вт / 222-F / Витотроник 300-К с 100 / Vitocontrol-S Бойлер работает в зависимости от температуры наружного воздуха 32 ° F / 0 ° C / постоянный режим Наружный кабель датчика температуры оборван
Vitotronic / 100/200/300/050/200-H / 300-K / Vitocontrol-S, MW1 с Vitotronic 100 Работает на основе температуры наружного воздуха 32 ° F / 0 ° C Открытый контур – Датчик температуры наружного воздуха
Vitotronic 200-H / Vitotronic 300-K, MW1B с витотроником 300 / Vitotronic 300-K, MW2B с витотроником 200 контролирует как будто наружная температура Отрыв свинца – Датчик температуры наружного воздуха
Vitotronic 050/200-H Активирует после 0 ° C / 32 ° F температура наружного воздуха Cable break – Датчик температуры наружного воздуха
Витоденс 100-W Горелка в режиме неисправности DIP-переключатель S2 установлен в положение «ON»
Код неисправности 19
Код неисправности Системное поведение Причина проблемы
Vitotronic 300 Активирует после 0 ° C / 32 ° F температура наружного воздуха Сбой связи, беспроводной датчик температуры наружного воздуха
Код неисправности 20
Код неисправности Системное поведение Причина проблемы
Vitocontrol-S с Vitotronic 100 / Vitotronic 300/300-K / 200/100 Автономный блок управления без датчика температуры подачи (возможно, температура подачи недостаточно высокая) Короткая цепь – Общий датчик температуры питания
Vitocontrol-S с витотроником 100 / витотроник 300-К, с витотроником 200 Vitocontrol-S, автономно управляет без датчика температуры подачи (температура подачи может быть недостаточно высокой) Общий датчик температуры подачи закорочен
Vitocrossal 300 Регулирует без датчика температуры подачи (жатка с низкими потерями) Короткая цепь – Система Датчик температуры потока
Витоденс 200-Вт / 222-F Регулирует без датчика температуры подачи (жатка с низкими потерями) Короткая цепь – Датчик температуры системы питания
Vitotronic 050/200-H Смесительный клапан закрыт Короткий контур – Датчик температуры подачи / контур смесительного клапана M1
Vitotronic 300-K, с Vitotronic 100 Vitotronic 300-K, MW1S контролирует автономно без дополнительного датчика (температура подачи может быть недостаточно высокой) Короткий замыкатель – страповый датчик температуры
Витоденс 200-W Регулирует без датчика температуры подачи (жатка с низкими потерями) Системный датчик температуры питания закорочен
Код неисправности 21
Код неисправности Системное поведение Причина проблемы
Vitotronic 200/300 Эксплуатация без влияния температуры обратной воды Короткий контур – Датчик температуры возвратной воды
Код ошибки 28
Код неисправности Системное поведение Причина проблемы
Vitocontrol-S с Vitotronic 100 Vitocontrol-S, VD2 / CT3 / CM2 контролирует автономно без датчика температуры подачи (температура подачи может быть недостаточно высокой) Открытый контур – общий датчик температуры питания
Vitocontrol-S с витотроником 100 / витотроник 300-К, с витотроником 100 Vitocontrol-S, WB2B управляет автономно без датчика температуры подачи (температура подачи может быть недостаточно высокой) Общий кабель датчика температуры подачи сломан
Vitocrossal 300 / Vitodens 200-W / 22-F Регулирует без датчика температуры подачи (жатка с низкими потерями) Системный кабель датчика температуры подачи оборван
Vitotronic 050/200-H Смесительный клапан закрывается Cable break – Датчик температуры подачи
Vitotronic 050/200-H Смесительный клапан закрыт Открытый контур – Датчик температуры подачи контура смесительного клапана M1
Vitotronic 200-H / Vitotronic 200/300 Смесительный клапан закрывается Обрыв свинца – Датчик температуры подачи в контуре отопления со смесительным клапаном M1 (контур отопления 1)
Vitotronic 300 Vitotronic / 300-K с Vitotronic 300/200 Автономный блок управления без датчика температуры подачи (возможно, температура подачи недостаточно высокая) Обрыв свинца, общий датчик температуры подачи
Vitotronic 300-K с витотроником 100 Vitotronic 300-K, MW1S контролирует автономно без дополнительного датчика (температура подачи может быть недостаточно высокой) Открытый контур – датчик температуры с надписью
Код ошибки 29, 41, 49, F80, F81, F83, F88 и F89
Код неисправности Системное поведение Причина проблемы
Vitotronic 200/300 Нормальная работа без влияния температуры возвратной воды Открытый контур 1 или 2 – датчик температуры возвратной воды (контура смесительного клапана 1)
Код неисправности 30
Код неисправности Системное поведение Причина проблемы
Vitocontrol-S, с Vitotronic 100 / Vitocrossal 300 / Vitodens 200-W / 222-F / Vitotronic 100/200/300 Регулируемая горелка верхнего предела запускается и останавливается Короткий контур – Датчик температуры котловой воды
Vitocontrol-S с Vitotronic 100 / Vitodens 100-W (CombiPLUS) / 200-1 Burner заблокирован Датчик температуры воды в котле закорочен
Код неисправности 38
Код неисправности Системное поведение Причина проблемы
Витодены – 200-Вт / 222-F / COMBIPLUS Burner заблокирован Сбойник датчика температуры воды в котле
Vitotronic 100/200/300 / Vitocontrol-S с Vitotronic 100 Burner включается и выключается регулируемым верхним пределом Открытый контур – датчик температуры котла
Vitotronic 300-K с витотроником 300 / Vitotronic 300-K с витотроником 300 Горелка запускается и останавливается с помощью регулятора температуры Обрыв свинца, датчик температуры котловой воды
Витоденс 100-W Burner заблокирован Сбойник датчика температуры воды в котле
Код ошибки 40 и 44
Код неисправности Системное поведение Причина проблемы
Все котлы Viessmann Смесительный клапан закрыт Контур отопления 2 с смесительным клапаном, короткое замыкание на датчике температуры
Код ошибки 41
Код неисправности Системное поведение Причина проблемы
Vitotronic 300 Работа без учета температуры обратной воды Короткий контур – Датчик температуры возвратной воды в контуре смесительного клапана 2
Код ошибки 48 и 4C
Код неисправности Системное поведение Причина проблемы
Все котлы Viessmann Смесительный клапан закрывается / закрывается Контур отопления 2 с датчиком температуры смесительного клапана, обрыв кабеля / обрыв цепи
Коды неисправностей 50, 51, 58 и 59
Код неисправности Системное поведение Причина проблемы
Витоденс 200-Вт / 222-F Нет нагрева ГВС / неисправности ГВС Короткая цепь / разомкнутая цепь – датчик температуры бака ГВС или обрыв провода
Код ошибки 52
Код неисправности Системное поведение Причина проблемы
Vitotronic 300 Контрольный режим Короткая цепь – Датчик температуры питания с низкими потерями header
Vitodens 100-W CombiPLUS Burner заблокирован (только с CombiPLUS) Датчик потока закорочен (в CombiPLUS)
Коды неисправностей 55, 56 и 57
Код неисправности Системное поведение Причина проблемы
Vitotronic 300-K, с Vitotronic 200 Контрольный режим Техническое обслуживание или ошибка на Vitotronic 100 котла 5-8
Код ошибки 5A, B7 и B8
Код неисправности Системное поведение Причина проблемы
Все котлы Viessmann Контрольный режим Обрыв свинца, жатка с низкими потерями – Датчик температуры подачи
Все котлы Viessmann Burner заблокирован / режим управления Сенсорный кабель сломан
Код ошибки 5C, 5D, 5E и 5F
Код неисправности Системное поведение Причина проблемы
Vitotronic 300-K с витотроником 200 Контрольный режим Неисправность связи, Vitotronic 100 котла 5-8
Код ошибки 60, 68, 70, 78, BD, BE и BF
Код неисправности Системное поведение Причина проблемы
Все котлы Viessmann – нет уменьшения выхода – контроль возврата open – Котел с максимальной температурой Короткая / разомкнутая цепь – Датчик температуры [17A]
Код ошибки 80, 81, 82, 83 и FD
Код неисправности Системное поведение Причина проблемы
Все котлы Viessmann блок управления горелкой в неисправном состоянии; система остывает; блок управления горелкой заблокирован Короткий контур – Датчик температуры воды в котле, блок управления горелкой
Код ошибки 88, 89 и E6
Код неисправности Системное поведение Причина проблемы
Витоконтроль-С с Витотроник 100 / Витотроник 300-К с Витотроник 100/200 Режим управления Сообщение об ошибке
Код неисправности 8C, 8D, 8E и 8F
Код ошибки Системное поведение Причина проблемы
Vitotronic 300 Блок управления горелкой в режиме ошибки Обрыв свинца, датчик температуры котловой воды, блок управления горелкой
Код ошибки 90, 91, 92, 93, 94, 98, 99, 9A, 9B, 9C, 9E, 9F и AB
Код неисправности Системное поведение Причина проблемы
Viessmann boilers Контрольный режим Короткая цепь – датчик температуры [5] / [6] / [7] / [10]
Код ошибки A0, A1, A2, AA и AC
Код неисправности Системное поведение Причина проблемы
Витоденс 200 Насос работает на максимальной скорости Открытая цепь – Внутренняя проблема с шиной
Код ошибки A3, B0, F1, FE1 и FE2
Код ошибки Системное поведение Причина проблемы
Vitocrossal 300 / Vitodens 200-W / 222-F / 300 Режим управления в заводских настройках по умолчанию Программный блок неисправен
Код неисправности A4
Код неисправности Системное поведение Причина проблемы
222-F Горелка заблокирована.Программа вентиляции автоматически запускается Замок воздуха в насосе внутренней циркуляции или минимальный расход не достигнут
Код неисправности A7
Код неисправности Системное поведение Причина проблемы
Vitocontrol-S с витотроником 100 / витотроник 100 / витотроник 300-К с витотроником 300 Режим управления (остается на заводской настройке по умолчанию) Отключение кодирования ошибки распределительного клапана OC: 2, OC: 3 или OC: 4 установлено, и кодирование 4E: 1 не установлено
Код ошибки A8
Код неисправности Системное поведение Причина проблемы
Все котлы Контрольный режим выдачи Ошибка связи блока программирования
Код неисправностей A9, BA, BB, BC и FE0
Код неисправности Системное поведение Причина проблемы
Витоденс 200 Бойлер охлаждает Сенсорные входы не читаются правильно
Код неисправности AD
Код неисправности Системное поведение Причина проблемы
Витоденс 200 Настройка через уровень обслуживания невозможна Данные точки не хранятся внутренняя ошибка VR20
Код неисправности B1
Код неисправности Системное поведение Причина проблемы
Vitocontrol-S с витотроником 100 / витотроник 100/200/300 / витотроник 300-К с витотроником 100 Тестовый режим на выбросы Внутренняя ошибка электроники
Vitocontrol-S с Vitotronic 100 / Vitodens 200-W Регулирует, как если бы температура наружного воздуха была 32 ° F Внутренняя ошибка
Vitotronic 050/200-H Контрольные характеристики не определены Электроника внутренняя ошибка
Код ошибки B2
Код неисправности Системное поведение Причина проблемы
Все котлы Viessmann Контрольный режим Внутренняя ошибка электроники
Код ошибки B3 и E5
Код неисправности Системное поведение Причина проблемы
Все котлы Постоянный режим Не признано недействительным оборудование
Код неисправности B4
Код неисправности Системное поведение Причина проблемы
Vitocontrol-S с витотроником 100 / витотроник 100/200/300 / витотроник 300-К с витотроником 100 Экологический тестовый режим Внутренняя электроника неисправность
Vitocontrol-S с Vitotronic 100 / Vitodens 200-W Регулирует, как если бы температура наружного воздуха была 32 ° F (0 ° C) Внутренняя неисправность
Vitotronic 050/200-H Неопределенные контрольные характеристики Внутренняя электроника неисправность
Код неисправности B5
Код неисправности Системное поведение Причина проблемы
Все котлы Viessmann Контрольный режим Оборудование для внешней безопасности
Код ошибки B6
Код неисправности Системное поведение Причина проблемы
Все котлы Viessmann Контрольный режим Открытая цепь – ошибка связи шины KM с солнечным блоком управления
Код ошибки B9, ED, F0, FE5, FEC, FED, FEE, FEF, FFD и FFF
Код неисправности Системное поведение Причина проблемы
Витоконтроль-С с Витотроник 100 / Витотроник 100/300 / Витотроник 300-К с Витотроник 300 котел остывает Ошибка ограничения максимального давления 1 2
Код неисправности C1
Код неисправности Системное поведение Причина проблемы
Все котлы Viessmann Блок управления горелки переключается в режим блокировки, это может быть связано с большими колебаниями напряжения в сети Разность дифференциального датчика давления воздуха
Код неисправностей C2-C8, CD-CF, D2-D8, DA-DF и E0
Код неисправности Системное поведение Причина проблемы
Все котлы Viessmann Бойлер охлаждает Исправлен верхний предел или сработал предохранитель F2.
Код ошибки C9, CA и CB
Код неисправности Системное поведение Причина проблемы
Все котлы Viessmann Бойлер работает до максимального электронного предела Бойлер не входит в систему каскадного блока управления
Код ошибки CC и F0
Код неисправности Системное поведение Причина проблемы
Все котлы Viessmann Блок управления горелкой находится в неисправном режиме Слишком высокий ток ионизации во время калибровки – ограничитель температуры котла ответил воздух или засорение в системе / ошибка насоса
Код неисправности D4
Бойлер охлаждает
Ошибка с защитным оборудованием на ‘X2 / X3 / X7’ сменного адаптера 2 для внешнего защитного оборудования
Код неисправности Системное поведение Причина проблемы
Витотроник 300 / Витотроник 300-К с витотроником 300
Vitodens 200 Бойлер работает в аварийном режиме (после 30 минут ошибки шины), или котел остывает до
24
Ошибка внутренней шины или обрыв цепи внутренней шины
Код неисправности D5
Код неисправности Системное поведение Причина проблемы
Все котлы Viessmann Burner заблокирован Датчик температуры дымовых газов установлен неправильно – Проверьте датчик На системе установлен внешний насос
Код ошибки E1, E7, E8, E9, EA, EB, EC и FF2
Код неисправности Системное поведение Причина проблемы
Витоденс 200-Вт / 222-F / Витотроник 300 Горелка в режиме неисправности Скорость потока для нагрева горячей воды слишком низкая во время калибровки / выключатель потока вызвал отключение
Код ошибки E2 и E3
Код неисправности Системное поведение Причина проблемы
Все котлы Горелка в режиме неисправности Слишком низкая скорость нагрева воды во время калибровки; переключатель потока вызвал отключение
Код неисправности E4
Код неисправности Системное поведение Причина проблемы
Vitotronic 300, Vitodens 200-W, 222-F, Vitocrossal 300, Vitocontrol-S с Vitotronic 100 ошибка Бернера Сигнал пламени пуска горелки слишком слабый или отсутствует
Код ошибки EE и EF
Код неисправности Системное поведение Причина проблемы
Vitocontrol-S с Витотроник 100 / Витокроссал 300 / Витоденс 200-Вт / 222-F / Витотроник 300 / Витоденс 200 WB2B Burner заблокирован Сломан газовый клапан или неисправно давление воздуха – выключатель заслонки воздушного клапана застрял
Код неисправности F5
Реле давления газа
Код неисправности Системное поведение Причина проблемы
Все котлы Viessmann не показывает давление газа / ошибка электрического соединения Закрытый запорный клапан газа / неисправность реле давления газа / многочисленные проблемы с подачей газа
Код ошибки F6, 58, F9, FE1, FE2 и FF6
Код неисправности Системное поведение Причина проблемы
Все котлы Viessmann Горелка в режиме ошибки аварийного режима Не может быть в состоянии покоя / ошибка подключаемого модуля
Код ошибки FA и FB
Код неисправности Системное поведение Причина проблемы
Все котлы Viessmann Режим управления Неисправность связи с котлом
Код ошибки FB7, FF4, FF2, FF7, FF8 и FF9
Код неисправности Системное поведение Причина проблемы
Vitocrossal 200 Case A: Блок управления горелкой в неисправном состоянии; система остывает; Блок управления горелкой заблокирован.
Основные коды ошибок / неисправностей котла [Обновлено 2020]

Основные коды ошибок котла
Основной код ошибки 133
Основной код ошибки 133
Основные коды ошибок котла
Код неисправности Системное поведение
E168 Error code E168 может означать, что ваш котел обнаружил проблему, но не может точно определить, что это такое;
E20 Центральный нагрев NTC Неисправность указывает на неисправные компоненты.5 бар. После повышения давления в системе котел должен работать. Ваш установщик сможет проконсультировать вас по поводу метода
перепрессовки
E33 Прерывание подачи газа или отказ пламени указывает на то, что подача газа была прервана, произошел сбой зажигания или пламя не обнаружено. Убедитесь, что подача газа не была отключена, и поверните селекторный переключатель в положение сброса и удерживайте не менее 5 секунд. Если котел не зажигается, или код отображается регулярно.
E60 Неисправность проводки вентилятора или вентилятора
Основной Эко Компактный Котел
Код неисправности Системное поведение
E09 Ошибка подключения газового клапана
E15v Ошибка газового клапана
E20 Ошибка датчика отрицательного термисторного коэффициента (NTC) центрального отопления
E28 Ошибка датчика отрицательного термисторного коэффициента (NTC)
E40 Ошибка датчика возврата центрального отопления
E83 Ошибка связи
E109 Процедурная неисправность
E110 Безопасный термостат с управлением
E118 Слишком низкое давление воды в первичной системе
E125 Ошибка циркуляции
E128 Ошибка пламени
E130 Приводной датчик отрицательного термисторного коэффициента (NTC)
E133 Неисправность подачи газа или ошибка пламени
E135 Прерывание подачи газа
E154 Тест температуры возврата датчика обратного потока
E160 Подключение вентилятора или вентилятора
E270 Неисправность циркуляции (сухой пожар)
E321 Hot воды отрицательный коэффициент термистора (NTC) error
E384 Ножное пламя
Основной код ошибки E133
A Основной котел с кодом ошибки E133 означает, что конденсатопровод замерз.
Ariston Boiler Error / Fault Codes [Обновлено 2020]
+ + + + + + + + + + + + + +
Код ошибки Boiler Model Возможная причина
Центральный отопительный контур
101 Все котлы Overheat
102 E-Combi Evo
E-System Evo
Clas He Evo (Комби и система) Ошибка датчика давления
103 Все котлы Недостаточная циркуляция
104 Все котлы Недостаточная циркуляция
105 Все котлы Недостаточная циркуляция
106 Все котлы Недостаточная циркуляция
107 Все котлы Недостаточная циркуляция
108 Все котлы Combi Недостаточная вода (запрос на заполнение)
109 Clas net one / Clas one Система Combi
Clas one Системное давление более 3 бар
110 Все котлы Центральное отопление Цепь датчика температуры потока разомкнута / замкнута
112 Все котлы Центральная цепь датчика температуры возвращаемого тепла, обрыв / короткое замыкание
114 Все котлы Разрыв цепи внешнего датчика / короткое замыкание
116 Все комбинированные и системные котлы Напольный термостат контактный
118 Все котлы Наполнение зонда выдачи тепла
1p1 Все котлы Индикация недостаточной циркуляции
1p2 Все котлы Индикация недостаточной циркуляции
1p3 Все котлы Индикация недостаточной циркуляции
1p4 Класс Net one Combi
Клас один Combi
Класс System one Индикация недостаточной циркуляции
D.
Vaillant Boiler Error / Fault Codes [Обновлено 2020]
Код ошибки Возможная причина
S.20 Warnstar спрос
S.21 Вентилятор работает
S.22 Насос
S.23 Последовательность зажигания
S.24 Горелка воспламенилась
S.25 Вентилятор и водяной насос работают
S.26 Fan overrun
S.27 Pump overrun
S.28 Антицикличный режим
S.30 Нет потребности в отоплении от внешнего управления
S.31 Центральная ручка термостата выключена
S.32 Антифриз теплообменника активен, так как изменение скорости вращения вентилятора слишком велико
S.34 Противообледенительный режим активен
S.36 Не требуется отопление от низкого напряжения
S.41 Водное давление более 2,9 бар
S.9 Поток заданной температуры от клеммы внешнего аналогового регулятора
D.10 Статус внутреннего отопительного насоса error
D, 11 Статус внешнего отопительного насоса error
D.12 Зарядный насос цилиндра через дополнительный модуль
D.13 Hot циркуляционный насос
D.22 Горячая потребность в воде
D.23 Летняя / зимняя функция
D.25 Включение горячей воды через ebus control
D.30 Сигнал управления для обоих газовых клапанов
D.33 Находное значение скорости вращения
D.34 Fan speed фактическое значение
D.36 Hot датчик расхода воды
D.40 Заданное значение температуры потока
D.41 Выполнение фактического значения температуры
D.44 Цифровая ошибка ионизационного потенциала
D.47 Внешняя температура с погодным компенсатором – только контроллер Vaillant
D.76 Оставшееся время антициклирования горелки в мин. Состояние Время переполнения
D.90 Цифровой регулятор статуса
D.91 DCF с подключенным внешним датчиком
D.97 Активация второго диагностического уровня
D.17 Подогрев отопления, обратное регулирование
D.18 Насос в режиме возврата
D.19 Режимы работы двухскоростного теплового насоса
D.20 Максимальное установленное значение для целевого цилиндра
D.27 Реле переключения аксессуаров 1
D.28 Реле переключения аксессуаров 2
D.50 Смещение для минимальной скорости
D.51 Offset для максимальной скорости
D.58 Активация солнечного подогрева
D.60 Количество безопасных температур отключено
D.61 Количество неудачных локаутов
D.64 Среднее время зажигания
D.65 Максимальное время зажигания
D.68 Неуспешные зажигания в первой попытке
D.69 Неудачное зажигание во второй раз
D.70 Установите положение отклоняющего клапана
D.71 Максимальная настройка ручки управления отопителем
D.72 Pump после теплого старта
D.73 Выключено для заданного значения теплого старта
D.75 Максимальное время зарядки хранилища без собственного контроллера
D.77 Лимитация зарядки цилиндров на выходе в кВт
D.78 Лимитация температуры зарядки цилиндра в с
D.80 Время работы отопление
D.81 Время работы генерация горячей воды
D.82 Горелка запускается в режиме обогрева
D.83 Горелка запускается в режиме горячей воды
D.84 Индикатор обслуживания – количество часов до следующего обслуживания
D.
Keston Коды ошибок / неисправностей котла [Обновлено 2020]
Предназначенный для удовлетворения потребностей как в бытовых, так и в легких коммерческих ситуациях, широкий ассортимент приборов Keston быстро и легко устанавливается, изготавливается с использованием самых современных и проверенных технологий и обеспечивает полное спокойствие.
C36 Комбинированный газовый котел
S30 Система Газовый котел
C40 C55 Combi
C36 Коды ошибок комбинированного газового котла
От Короткое замыкание датчика
Код неисправности Возможная причина
E01 Неисправность зажигания – котел 5 раз попытался зажечь, но не удалось – проверьте, что подача газа включена
E02 Ложное пламя – возможно проблема с источником питания
E03 Перегрев котла – убедитесь, что все клапаны в отопительном контуре не были закрыты, в системе нет воздуха и что давление воды соответствует норме
E05 Неисправность вентилятора – котел не может обнаружить вращение вентилятора – проверьте работу вентилятора и оба разъема на вентиляторе
E07 Тепловой перегрев – сравните температуру сгорания и температуры дымоходатемпература возврата – температура дымохода должна быть не более чем на 10 ° С выше температуры возврата. Возможная неисправность теплообменника.
E08 Ошибка цепи пламени – возможен сбой блока управления
E09 Ошибка привода клапана – возможный сбой газового клапана или блока управления
E10 Ошибки блока управления – возможны неисправности блока управления
E11 Автоматическая проверка калибровки датчиков расхода и возврата не удалась – убедитесь, что датчики расхода и возврата расположены на правильных трубах и дают правильные показания
E12 до E22 Ошибки блока управления – возможны неисправности блока управления
E23 Ошибка заполнения воды – проверьте датчик давления воды
E24 Давление воды теряется 4 раза за 24 часа – возможная утечка, проверьте систему и котел
E25 Ошибки блока управления – возможны неисправности блока управления
E26 Опадение пламени – проверьте на предмет засорения выводов дымохода и / или воздуха, закупорки / замерзания дренажной трубы или низкого уровня подачи газа (СНГ).
E30 Короткое замыкание датчика потока – проверьте соединения с датчиком потока
E31 Открытый контур датчика потока – проверьте правильность соединений с датчиком потока
E32 DHW – проверьте подключение к датчику ГВС
E33 Корпус датчика внутренней горячей воды (ГВС) – проверьте соединения на датчике ГВС
E34 Основное напряжение питания <180В - возможно, проблема с вашим источником питания
E35 Неправильная частота питания – может быть проблема с источником питания
E37 Ошибка давления воды – увеличить давление воды в системе
E38 Сброс неисправности ключа – замените лицевую панель PCB
E40 Слишком высокое давление воды
E41 Ошибка связи между лицевой панелью и блоком управления – проверьте кабели
E43 Отключение датчика возврата – проверьте соединения с датчиком возврата
E44 Отключение датчика возврата – проверьте правильность соединений с датчиком возврата
E45 Короткое замыкание датчика дымовых газов – проверьте соединения с датчиком дымовых газов
E46 Ошибка связи между лицевой панелью и блоком управления – проверьте кабели
E99 Короткое замыкание датчика дымовых газов – проверьте правильность соединений с датчиком дымовых газов
S30 Коды ошибок системного газового котла
Котел
Код неисправности Возможная причина
0 Котел находится в режиме ожидания и ожидает либо вызова центрального отопления, либо потребности в горячей воде
C В котле есть запрос на центральное отопление / горячую воду, но прибор достиг желаемой температуры, установленной в котле
C и горелка Light Бойлер работает для центрального отопления / горячего водоснабжения
F и горелка Light Котел работает в морозном режиме
F0 Чип-карта котла (BCC) не установлена
F6 Отказ внешнего датчика
F7 Низкое сетевое напряжение
F9 Печатная плата (PCB) Fault
L5 5 сбрасывается за 15 минут
L6 Ложная блокировка пламени
C0 Boiler Chip Card (BCC) активация error
C2 Boiler Chip Card (BCC) fault
F1 Низкое давление воды
L1 Температура перегрева
F2 Потеря пламени
L2 Потеря пламени
F3 Fan fault
F4 Control / Термистор без потока
F5 Возвратный термистор
C40 C55 Combi Газовый котел
Код неисправности Возможная причина
Enn Неисправность, вызывающая остановку котла
E00 Пламя обнаружено, когда не ожидается – проверьте заземление котла и состояние зонда
E02 Нет зажигания после перезапуска – проверьте подачу газа, работу газового клапана и зажигание электрода зажигания
E03 Газовый клапан неисправен или не подключен
E04 Мощность была сброшена, пока котел находился в состоянии блокировки
E11 Внутренняя ошибка электроники – перестаньте или замените блок управления
E18 Перегрев потока – проверьте циркуляцию воды
E19 Максимальная температура возврата превышена – проверьте циркуляцию
E25 Температура потока повышается слишком быстро – проверьте циркуляцию воды
E30 Различие между температурой подачи и возврата слишком велико – проверьте циркуляцию.
Проверьте, что подача газа в котел включена, что он был правильно продут и что на газовом клапане имеется входное давление 20 мбар. (См. Раздел «Газоснабжение»).
9000 Убедитесь, что система отопления заполнена водой и заряжена от 1 до 1,5 бар. Если нет, заполните и удалите воздух из системы. (См. Раздел «Заполнение системы отопления»). Убедитесь, что поток котла и обратные сервисные клапаны открыты.
Проверьте, установлен ли основной элемент управления вкл / выкл в положение «включено».
Установите температуру центрального отопления на максимум.
Установите температуру горячей воды для бытового потребления на максимум (только для комбинированных котлов) .
Проверить, что все внешние элементы управления включены и требуют нагрева (если внешние элементы управления не установлены, клеммы котла 3 и 4 должны быть связаны). Убедитесь, что антициклический экономайзер котла не включен.
2-коды состояния:
Коды состояния, которые вы видите на дисплее, предоставляют информацию о текущем рабочем состоянии устройства. Отображение кодов состояния можно вызвать следующим образом:

Vaillant Combi Boiler Отображение кодов состояния
Нажмите клавишу «i».На дисплее отображается код состояния, например, S.04 для «Режим горелки – Отопление» .
Отображение кодов состояния можно отменить следующим образом:
Нажмите клавишу «i» или
Не нажимайте клавиши в течение 4 минут. На дисплее снова отображается текущая температура отопительного потока.
Display Meaning
Все модели (режим обогрева)
S.00 Нет потребности в тепле
S.01 Вентилятор работает
S.02 Водяной насос работает
S.03 Последовательность зажигания
S.04 Горелка воспламеняется
S.05 Вентилятор и насос работают
S.06 Fan over run
S.07 Pump over run
S.08 Anti cycling mode
ecoTEC Только комбинированные котлы (режим ГВС)
S.10 Горячая потребность в воде
S.11 Вентилятор работает
S.13 Последовательность зажигания
S.14 Горелка воспламеняется
S.15 Вентилятор и насос работают
S.16 Fan over run
S.17 Насос над пробегом
ecoTEC только комбинированные котлы (теплый старт)
S.20 Спрос на теплый старт
S.21 Вентилятор работает
S.22 Насос работает
S.23 Последовательность зажигания
S.24 Горелка воспламеняется
S.25 Привод вентилятора и водяного насоса
S.26 Fan over run
S.27 Насос над пробегом
S.28 Антициклический режим
Все котлы
S.30 Нет потребности в отоплении от внешнего управления
S.31 Центральная ручка термостата отопления отключена или нет потребности в тепле от блока управления eBUS
S.32 Активирован антифриз теплообменника, так как изменение скорости вращения вентилятора слишком велико.Устройство находится в режиме ожидания функционального блока function
S.34 Antifrost mode active
S.36 Не требуется отопление от низковольтных контроллеров
S.42 Ответ от дополнительного модуля или неисправный конденсатный насос блокирует работу горелки
S.53 Аппарат находится в пределах периода ожидания функции блока операций из-за нехватки воды
S.54 Аппарат находится в пределах периода ожидания функции блока операций из-за нехватки воды
S.76 Аппарат находится в пределах периода ожидания функции блока операций из-за нехватки воды
S.96 Проверка датчика возврата, спрос
S.97 Проверка датчика давления воды выполняется, спрос
S.98 Проверка датчика потока / возврата выполняется, требование
Панель управления оператором комбинированного котла Vaillant
3-Диагностические коды
В режиме диагностики вы можете изменить определенные параметры или отобразить дополнительную информацию.Диагностическая информация делится на два диагностических уровня. Второй уровень диагностики может быть достигнут только после ввода пароля.
Caution!
Доступ ко второму уровню диагностики должен использовать только квалифицированный специалист.
Первый уровень диагностики
Нажмите одновременно клавиши «i» и «+». На дисплее отображается «d.00» .
Используйте кнопки «+» или «-» для прокрутки нужных номеров диагностики первого уровня диагностики
Нажмите клавишу «i».На дисплее отображается соответствующая диагностическая информация.
При необходимости используйте клавиши «+» или «-» для изменения значения
Сохраните новое значение, удерживая нажатой клавишу «i» в течение ок. 5 секунд, пока дисплей больше не мигает.
Вы можете выйти из режима диагностики следующим образом:
Нажмите одновременно клавиши «i» и «+».
Не нажимайте какие-либо клавиши прибл. 4 минуты.
Текущая температура отопительного потока снова появляется на дисплее.
Второй уровень диагностики
Как описано выше в первом диагностическом уровне, прокрутите диагностический номер d.97,
Измените отображаемое значение на 17 (пароль) и нажмите кнопку «i».
Вы теперь находитесь на втором уровне диагностики, где отображается вся информация с первого уровня диагностики и второго уровня диагностики. Прокрутка и изменение значений и выход из режима диагностики выполняется, как описано в первом уровне диагностики.
Примечание: После выхода из второго уровня диагностики, если вы нажмете «i» и «+» в течение 4 минут, вы сразу достигнете второго уровня диагностики без необходимости повторного ввода пароля.в ° C, 15 ° C для остановки влево, затем от 40 до 70 ° C
d.08 Внешний контроль потребности в тепле 0 = нет запроса на тепло (открыто) 1 = запрос на тепло (закрыто)
d.09 Заданная температура подачи от внешнего аналогового регулятора до клеммы 7-8-9 / eBUS в ° C, минимум от доп. Терминал целевого значения и целевого значения eBUS 7
d.10 Статус внутреннего отопительного насоса 1, 2 = включено, 0 = выключено
d.11 Статус внешнего отопительного насоса 1 до 100 = включен, 0 = выключен
d.13 Насос циркуляции горячей воды от 1 до 100 = включен, 0 = выключен
d.22 Высокая потребность в воде 1 = включено, 0 = выключено
d.23 Летняя / зимняя функция 1 = зима, 0 = лето
d.25 Активация горячей воды через eBUS Control 1 = да, 0 = нет
d.40 Температура потока Фактическое значение в ° C
d.41 Поворотная температура Фактическое значение в ° C
d.47 Внешняя температура Фактическое значение в ° C
d.67 Оставшееся время антициклирования горелки в мин.
d.76 Вариант устройства 00 до 99
d.90 Цифровое состояние регулятора 1 = идентифицировано, 0 = неопознано
d.91 DCF с подключенным внешним датчиком с приемником DCF77 0 = нет приема, 1 = прием, 2 = синхронизирован, 3 = действителен
d.97 Активация второго диагностического уровня Пароль: 17
d.17 Переключение регулирования расхода / возврата отопления 0 = расход, 1 = возврат
d.18 Режим насоса 0 = возврат, 1 = без остановок, 2 = зима
d.19 Только в ecoTEC plus: режимы работы двухступенчатого насоса отопления 0 = режим горелки = 2, расход / возврат = 1 1 = отопление + поток = 1, техническая вода = 2 2 = аналогично 1, но скорость в режиме нагрева зависит при частичной нагрузке отопления (настройка по умолчанию) 3 = всегда ступень 2
d.27 Переключение вспомогательного реле 1 в дополнительном модуле 1 = Циркуляционный насос (по умолчанию) 2 = Внеш. насос 3 = накопительный заправочный насос 4 = заслонка дымового газа / вытяжка 5 = внешний газовый клапан 6 = внешнее сообщение об ошибке
d.28 Переключение вспомогательного реле 2 в дополнительном модуле 1 = Циркуляционный насос 2 = Внеш. насос (по умолчанию) 3 = накопительный заправочный насос 4 = заслонка дымового газа / вытяжка 5 = внешний газовый клапан 6 = внешнее сообщение об ошибке
d.30 Сигнал управления для обоих газовых клапанов 1 = включен, 0 = выключен
d.33 Целевое значение скорости вращения в об / мин / 10
d.34 Фактическое значение скорости вращения в об / мин / 10
d.35 Положение переключающего клапана 0 = Обогрев; 1 = горячая вода; 2 = Центральная позиция
d.36 Hot датчик расхода воды в л / мин
d.44 Ток ионизации Фактическое значение [10 нА]
d.50 Сдвиг для минимальной скорости д / мин / 10, диапазон регулировки: от 0 до 250
d.51 Сдвиг для максимальной скорости в об / мин / 10, диапазон регулировки: от -99 до -0
d.60 Количество предохранительных выключателей ограничителя температуры Количество
d.61 Количество выходов блокировки Количество неудачных зажиганий в последней попытке
d.64 Среднее время зажигания секунд
d.65 Максимальное время зажигания секунд
d.68 Неуспешные зажигания в первой попытке Количество
d.Коды ошибок Combi Boiler
Bosch
Index:
Worcester Bosch Greenstar Коды ошибок
Bosch Condens 2000 W Коды ошибок
Коды ошибок котла SSB из нержавеющей стали
Bosch
Troubleshooting
1-Worcester Bosch Greenstar Коды ошибок
В случае, если устройство перестает функционировать или не работает должным образом, см. Таблицу ниже. Эти проблемы являются одними из наиболее распространенных причин.Если проблема не устраняется или отображаются другие коды неисправностей, необходимо связаться с Worcester, Bosch Group.
При звонке в Worcester, Bosch Group, вас могут попросить ввести код ошибки. Эта таблица поможет вам определить
возможную причину неисправности.
Не пытайтесь самостоятельно устранить какие-либо из перечисленных ниже ошибок.
Свяжитесь с British Gas или с компетентным, квалифицированным инженером (зарегистрированный специалист Gas Safe)
Сбросить Boiler
Версия Версия.
Коды ошибок Причина / Средство устранения
b1 Штекер кода не обнаружен.
C6 Слишком низкая скорость вентилятора.
E9 Безопасность темп. сработал ограничитель в канале CH
EA Пламя не обнаружено. Если это безопасно, проверьте наличие газа в доме, замерзшая труба для конденсата, заблокированный выход дымохода.
F0 Внутренняя ошибка.
F7 Пламя обнаружено, хотя котел выключен.
FA Пламя обнаружено после отключения газа.
Fd Кнопка сброса нажата по ошибке.Прибор обнаружил 9 л / м. ДА = Поток обнаружен. Нет = поток не обнаружен.
i8 Ток ионизации. Измеренный ток ионизации (мкА) .
i9 Температура потока. Измеренная температура первичного потока прибора (° C) .
i11 Внутренняя температура воды на выходе. Измеренная температура подачи горячей воды (° C) .
i12 Внутренняя заданная температура горячей воды. Отображает текущую заданную температуру для горячей воды для бытового потребления.
i15 Наружный датчик. Показание температуры от датчика температуры наружного воздуха, (доступно только при наличии дополнительного датчика температуры наружного воздуха)
i20 CU. Версия программного обеспечения блока управления
i21 HMI. Версия программного обеспечения HIS (Human Interface Software) .
i22 HCM версия. Идентификационный номер HCM (Модуль управления отоплением) и версия выпуска.
200 Подогрев центральной системы отопления.
201 Выбирается система горячего водоснабжения.
202 Anti режим быстрого цикла. В котле начался период антициклов для ЦО. Можно настроить в настройках котла (2.3b). По умолчанию 5 минут
203 Система ожидания. Прибор ожидает охлаждения системы отопления.
204 Система ожидает.
208 Прибор в рабочем режиме Тестовый режим (мин. / Макс.)
265 EMS Интеллектуальный контроллер принудительно переключается в режим ожидания из-за низкой отопительной нагрузки.Прибор компенсирует мощность, требуемую от комнатного контроллера EMS, меньше, чем минимальная мощность котла) .
268 Компонентный режим тестирования. Устройство запускает ручную проверку компонентов, активированную в меню.
270 Режим включения питания. (прибор включается) .
283 Пускатель запуска. Котел готовится к запуску горелки. Вентилятор и насос контролируются.
284 Клапан (и) газа открыт, пламя должно быть обнаружено в течение безопасного времени.Котел готовится к запуску горелки. Газовый клапан контролируется.
305 Anti режим быстрого цикла (горячая вода для бытовых нужд поддерживает функцию нагрева). Отводной клапан удерживается в положении горячей воды в течение некоторого времени (определяется программным обеспечением) после потребности в горячей воде
309 Центральное отопление и система горячего водоснабжения отапливаются.
357 Аппарат в режиме продувки воздухом. Активная программа выпуска воздуха из первичного теплообменника – примерно 100 секунд.
358 Трехходовой клапан. Если трехходовой клапан не сдвинулся в течение 48 часов, клапан будет срабатывать один раз, чтобы предотвратить захват.
i1, i2, i3, .. 200,201,202… Это не неисправности, а информация о текущем состоянии устройства. Во время нормальной работы устройства различные коды состояния могут отображаться нажатием информационной кнопки. Первый экран меню «Информация» отображает текущий код состояния, он будет меняться при прохождении устройством различных режимов и последовательностей.

Operating The Boiler
2-Bosch Condens 2000 W Коды ошибок
Код ошибки на дисплее
11 MAP не выбран (Регулировка скорости вентилятора в соответствии с длиной дымовой трубы) . Проверьте настройку / выбор с помощью сервисной функции
A2 Отказ NTC камеры сгорания (за горелкой): когда температура с помощью CC NTC достигла предела Проверьте поверхность теплообменника, заблокирована или нет.
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *

Рубрики
Вентиляц
Вентиляция
Воздуховод
Воздуховоды
Кондиционер
Кондиционеры
Нормы
Разное
Решетк
Решетки
Система вентиляции
Советы
Советы по выбору
Схема
Схемы
Фанкойла
Чиллер
Автор: ООО Приоритет-Пермь 2019 © Все права защищены.
Карта сайта

ООО Приоритет-ПермьОфициальный сайт

Советы по выбору
Кондиционеры
Вентиляция
Воздуховоды
Схемы
